Коробка передач — Сборка и разборка коробки передач

Коробка передач — Сборка и разборка коробки передач

Разборка

• Установите коробку передач на стенд для разборки.
• Снимите заднюю крышку картера коробки передач и выньте задний сальник.
• Включите I и IV передачи и отверните гайку с заднего конца первичного вала и болт с заднего конца вторичного вала.
• Поставьте шестерни в коробке передач в нейтральное положение.
• Поставьте деревянный брусок между вилкой включения V передачи и ведущей шестерней V передачи.
• Выбейте штифт из вилки включения V передачи с помощью выколотки и уберите деревянный брусок.
• Поставьте съемник 5339 в проточки ступицы скользящей муфты синхронизатора V передачи и спрессуйте ступицу в сборе со скользящей муфтой синхронизатора и вилкой включения V передачи (см. рис. ).
• Снимите с первичного вала синхронизатор V передачи, шестерню, игольчатый подшипник, внутреннюю обойму подшипника и распорную втулку.
• Снимите со вторичного вала кольцо со ступенчатой проточкой.
• С помощью съемника наружного зацепления спрессуйте со вторичного вала ведомую шестерню V передачи.
• Отверните болты крепления картера коробки передач к картеру сцепления.
• Снимите фиксатор штока заднего хода и извлеките пружину и шарик фиксатора.
• Выверните фиксатор вилки включения V передачи.
• Выньте из картера шток выбора передач и поставьте два фиксатора.
• Поднимите картер коробки передач вверх вместе со штоком вилки включения V передачи.
• Выньте сухарь фиксатора штока вилки включения V передачи и пружину фиксатора.
• Действуя изнутри картера,извлеките шток вилки V передачи.
• Выбейте выколоткой штифт из гнезда вилки переключения III и IV передач.
• Установите шток вилки переключения I и II передач и шток включения заднего хода в нейтральное положение.
• Выньте шток вилки переключения III и IV передач в сборе с вилкой, извлеките сухарь фиксатора штока.
• Немного приподнимите первичный и вторичный валы и выньте ось промежуточной шестерни заднего хода.
• Выньте одновременно первичный и вторичный валы из подшипников, шток и вилку переключения 1 и II передач, при этом примите меры, чтобы не уронить шестерни вторичного вала.
• Извлеките сухари фиксаторов.
• Выньте из картера магнит и очистите его от продуктов износа деталей.

Сборка

Примечание. В запасные части картер коробки передач поставляется вместе с маслоотражателем и вторичным валом с распылителем масла.

При сборке коробки передач учтите, что если картер коробки передач имеет маслоотражатель, то следует устанавливать вторичный вал без распылителя масла (при необходимости извлечь распылитель масла, высверлив его сверлом диаметром 8 мм), и что если картер коробки передач не имеет маслоотражателя, то необходимо устанавливать вторичный вал с распылителем масла.

• Установите в картер сухари фиксаторов и убедитесь в их свободном перемещении.
• Заклейте шлицы первичного вала самоклеящейся лентой, чтобы не повредить рабочую кромку сальника.
• Установите шток и вилку переключения 1 и II передач на ступицу муфты синхронизатора 1 и II передач (не забудьте при этом поставить на место сухарь фиксатора).
• Вставьте одновременно в картер первичный и вторичный валы вместе со штоком и вилкой переключения 1 и II передач.
• Поверните ведомую шестерню главной передачи и вторичный вал так, чтобы конец вторичного вала вошел в подшипник.
• Немного приподнимите первичный и вторичный валы и установите ось промежуточной шестерни заднего хода.
• Вставьте в гнездо штока вилки переключения III и IV передач сухарь фиксатора.
• Установите вилку переключения III и IV передач так, чтобы ее более широкая сторона была направлена в сторону ведомой шестерни главной передачи.
• С помощью выколотки вставьте в гнездо вилки переключения III и IV передач новый штифт прорезью по оси валов.
• Наденьте на вторичный вал шайбу.
• Поставьте на место магнит и две установочные втулки.
• Установите пружины и шарики фиксаторов штоков вилок переключения 1 и II, III и IV передач, а затем поставьте два фиксатора.
• Установите пружину и шарик фиксатора вилки V передачи, затем установите шток вилки включения передачи.

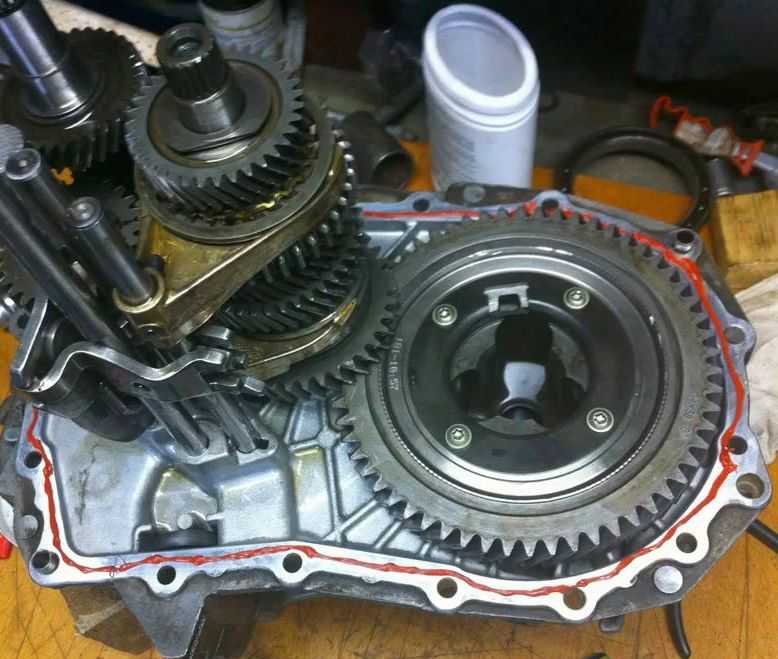

• Нанесите герметик типа Loctite 518 на сопрягающиеся поверхности картера коробки передач и картера сцепления.
• Вытяните наружу шток выбора передач, отцентрируйте первичный и вторичный валы и штоки вилок переключения передач, после чего поставьте на место картер коробки передач.
• Извлеките оба фиксатора.
• Осторожно постукивая пластмассовым молотком по картеру коробки передач, введите первичный и вторичный валы в подшипники картера сцепления.
• При помощи крючка, изготовленного из подручных материалов, приподнимите ось промежуточной шестерни заднего хода (см. рисунок).
• Установите шарик, пружину и фиксатор штока вилки заднего хода.
• Наденьте на первичный вал шайбу и установите стопорное кольцо, предварительно зажав шлицевой конец вала в тисках с деревянными прокладками.
• Вверните фиксатор штока вилки включения V передачи.
• Включите IV передачу.
• Уприте поводок рычага выбора передач в скользящую муфту синхронизатора I и II передач и замерьте размер «X» (см. рисунок) между картером коробки передач и фиксатором вилки V передачи.
• В зависимости от величины «Х» (см. таблицу) поставьте между картером и фиксатором вилки V передачи регулировочную шайбу нужной толщины.
• Нанесите несколько капель герметика типа Loctite Scelbloc на шлицы вторичного вала для ведомой шестерни V передачи.
• Установите на место кольцо со ступенчатой проточкой.
• Смажьте герметикой Loctite Frenbloc шлицы ведущей шестерни V передачи.
• Установите на первичный вал распорную втулку, игольчатый подшипник и его внутреннюю обойму, ведущую шестерню V передачи и синхронизатор V передачи.
• Смажьте герметиком типа Loctite Scelbloc шлицы ступицы скользящей муфты синхронизатора V передачи и установите на первичный вал ступицу в сборе со скользящей муфтой синхронизатора и вилкой включения V передачи.
• Введите выступы блокирующего кольца синхронизатора в канавки ступицы скользящей муфты синхронизатора V передачи.
• Включите две передачи, как это выполнялось при разборке.
• Смажьте герметиком типа Loctite Frenbloc резьбу гайки первичного вала и болта вторичного вала, наверните их на задние концы валов и затяните соответственно моментом 13,5 и 7,4 кгс.м.
• Установите деревянный брусок между ведущей шестерней V передачи и вилкой включения V пе-редачи и вставьте в гнездо вилки включения V передачи с помощью оправки 5339 новый штифт, направив прорезь в сторону задней крышки.
• Установите новый задний сальник.
• Поставьте заднюю крышку коробки передач, введя трубку подвода масла в первичный вал и патрубок подачи масла в маслоподводящий канал (см.
  рисунок).


	Снятие штифта вилки переключения III и IV передач
Расположение установочных колец подшипников валов коробки передач
	Подъем оси промежуточной шестерни заднего хода при помощи крючка, изготовленного из подручных материалов
Установка фиксаторов



Измерение размера «X» между картером коробки передач и фиксатором вилки включения V передачи Размер «X», мм Толщина регулировочной шайбы, мм Более 22,25 0 (без шайбы) 22,35-22,03 0,33 22. 02-21,70 0,66

Детали привода переключения передач: 1 — рукоятка рычага переключения передач; 2 — рычаг переключения передач; 3 — замок заднего хода; 4 — кожух рычага переключения передач; 5 — тяга привода переключения передач; 6 — шток выбора передач; 7 — защитный чехол; 8 — рычаг выбора передач; 9 — вилка переключения 1 и II передач; 10 — вилка переключения III и IV передач; II — вилка включения V передачи; 12 — шток механизма включения заднего хода; 13 — фиксаторы; 14 — фиксатор вилки включения V передачи



Сборка и разборка коробки передач Ваз 2107, Ваз 2105, Ваз 2104

Дефектовка коробки своими руками на автомобиле лада 2105, проверка и устранение неисправностей в коробке лада 2107, замена и проверка масла в коробке лада 2104, ремонт коробки передач ваз 2104, ваз 2105, ваз 2107. Раздел по ремонту трансмиссии лада 2104 и заднего моста. Ремонт кардана, сцепления лада 2105. Дифференциал лада 2107.

Разборка. Промойте коробку передач и установите ее на стенде. Слейте масло и снимите нижнюю крышку с прокладкой.
Снимите вилку привода выключения сцепления, а с направляющей втулки передней крышки коробки передач — муфту в сборе с подшипником и соединительной пружиной.

Внутренний вид картера сцепления. Красными стрелками указаны гайки крепления картера сцепления к коробке передач; белой стрелкой указано отверстие в передней крышке для выпуска масла из картера коробки передач, чтобы не происходило замасливание дисков сцепления

Снимите картер сцепления с прокладкой и передней крышкой коробки передач (вместе с сальником и пружинной шайбой).
Снимите привод спидометра с прокладкой и выключатель фонаря заднего хода, соблюдая осторожность, чтобы не деформировать его корпус.
Выверните болт крепления вилки переключения III и IV передач. Установите на первичный вал фиксатор 41.7816.4068 или одновременно включите две передачи. Это предотвратит проворачивание первичного, вторичного и промежуточного валов и позволит выполнить последующие операции по разборке коробки ваз 2107.

Снятие стопорного кольца

Снимите стопорное кольцо с конца вторичного вала коробки передач ваз 2105.

Снятие центрирующего кольца эластичной муфты карданного вала выталкивателем А.40006/1 и съемником А.40005/4

Разогнув стопорную шайбу, отверните гайку на несколько оборотов, чтобы сдвинуть центрирующее кольцо эластичной муфты, и снова заверните гайку. Выталкивателем А.40006/1 со съемником А.40005/4 снимите с конца вторичного вала центрирующее кольцо эластичной муфты карданного вала.

Снятие фланца эластичной муфты съемником А.40005/3/9B/9С: 1 — фланец эластичной муфты; 2 — болты крепления приспособления к фланцу; 3 — планка 9С съемника А. 40005/3; 4 — съемник А.40005/3

Снимите с конца вторичного вала уплотнитель центрирующего кольца эластичной муфты, отверните гайку и съемником А.40005/3/9B/9С снимите фланец эластичной муфты.

Внутренний вид задней крышки коробки передач: 1 — винт с ушком крепления оттяжной пружины рычага переключения передач;
2 — оттяжная пружина рычага; 3 — рычаг переключения передач; 4 — винт ограничения поперечного хода рычага. Стрелкой указано направление, в котором нужно переместить рычаг, чтобы вывести его из зацепления с головками штоков переключения передач и снять заднюю крышку коробки передач

Снимите заднюю крышку коробки передач, отвернув гайки ее крепления и винт 4 ограничения поперечного хода рычага и передвинув влево рычаг переключения передач ваз 2107, чтобы освободить его от штоков включения передач.
Снимите со вторичного вала задний подшипник. Снимите ведущую шестерню привода спидометра ваз 2107, ваз 2105, ваз 2104.
Снимите со штока включения заднего хода вилку с дистанционной втулкой. Снимите с оси промежуточную шестерню заднего хода ваз 2105.

Снятие стопорного пружинного кольца шестерни заднего хода с промежуточного вала

Снимите стопорное кольцо ведущей шестерни заднего хода с промежуточного вала; снимите шестерню и пружинную шайбу.
Снимите стопорное кольцо ведомой шестерни заднего хода со вторичного вала, прижимая оправкой 41.7816.4069 пружинную шайбу, чтобы снять нагрузку со стопорного кольца. Снимите ведомую шестерню заднего хода и пружинную шайбу.
С помощью фигурных оправок (типа отверток) и стержневых выколоток выньте из картера коробки передач передний и задний подшипники промежуточного вала. На внутренних кольцах двухрядного переднего подшипника нанесите метки, по которым эти кольца устанавливайте на прежние места в наружном кольце подшипника.

Извлечение промежуточного вала из картера коробки передач

Выньте из картера коробки передач промежуточный вал ваз 2104, наклонив его.

Привод переключения передач ваз 2104: 1 — вилка включения заднего хода; 2 — оттяжная пружина рычага переключения передач; 3 — направляющая чашка рычага; 4 — шаровая опора рычага; 5 — рычаг переключения передач; 6 — сферическая шайба; 7 — пружина рычага; 8 — стопорное кольцо; 9 — запорная втулка демпфера; 10 — упругие втулки демпфера; 11 — дистанционная втулка демпфера; 12 — упорная подушка демпфера; 13 — стержень рычага переключения передач; 14 — вилка выключения III и IV передач;15 — вилка включения I и II передач; 16 — шток вилки включения I и II передач; 17 — шток вилки включения III и IV передач; 18 — шток вилки включения заднего хода; 19 — блокировочные сухари; 20 — крышка фиксаторов; 21 — втулка; 22 — пружина фиксатора; 23 — шарик фиксатора; 24 — задняя крышка коробки передач;25 – включатель фонаря заднего хода; 26 – дистанционная втулка штока вилки заднего хода

Снимите крышку 20 фиксаторов штоков вместе с прокладкой, выньте пружины и шарики фиксаторов. Выньте из картера коробки передач шток 18 заднего хода, шток 17 вилки переключения III и IV передач. Отверните болт крепления вилки I и II передач, выньте шток и вилки. Вынимая штоки, одновременно удалите три блокировочных сухаря 19.

Отвертывание винтов крепления стопорной пластины промежуточного подшипника вторичного вала дрель-отверткой. Стрелкой показано направление ударного хода обоймы отвертки; пользоваться молотком

Снимите стопорную пластину промежуточного подшипника вторичного вала и ось промежуточной шестерни заднего хода.

Извлечение первичного вала из картера коробки передач

С помощью оправок (типа отверток) выньте первичный вал вместе с подшипником и кольцом синхронизатора и снимите игольчатый подшипник с переднего конца вторичного вала.

Извлечение вторичного вала из картера коробки передач

Выбейте из промежуточного подшипника вторичный вал, выньте промежуточный подшипник и, наклонив, извлеките из картера вторичный вал в сборе с шестернями, муфтами и кольцами синхронизатора. Снимите с вала муфту синхронизатора III и IV передач ваз 2104, ваз 2105, ваз 2107.

Детали первичного вала: 1 — стопорное кольцо; 2 — пружинная шайба; 3 — подшипник; 4 — первичный вал; 5 — пружина синхронизатора; 6 — блокирующее кольцо синхронизатора; 7 — стопорное кольцо; 8 — подшипник

Разберите первичный вал:

— снимите стопорное кольцо 7, блокирующее кольцо 6 и пружину 5 синхронизатора;
— установите вал на пресс и, сжав оправкой 41.7816.4069 пружинную шайбу 2, снимите стопорное кольцо 1, затем пружинную шайбу и подшипник 3.

Детали вторичного вала: 1 — стопорное кольцо; 2 — пружинная шайба; 3 — ступица синхронизатора; 4 — муфта синхронизатора; 5 — стопорное кольцо; 6 — блокирующее кольцо синхронизатора; 7 — пружина синхронизатора; 8 — шайба; 9 — шестерня III передачи; 10 — вторичный вал; 11 — шестерня II передачи; 12 — шайба; 13 — пружина синхронизатора; 14 — блокирующее кольцо; 15 — стопорное кольцо; 16 — ступица синхронизатора; 17 — муфта синхронизатора; 18 — стопорное кольцо; 19 — блокирующее кольцо синхронизатора; 20 — пружина синхронизатора; 21 — шайба; 22 — шестерня I передачи; 23 — втулка шестерни I передачи; 24 — подшипник; 25 — шестерня заднего хода; 26 — пружинная шайба; 27 — стопорное кольцо; 28 — шестерня привода спидометра; 29 — задний подшипник; 30 — сальник; 31 — фланец эластичной муфты; 32 — гайка; 33 – уплотнитель; 34 — центрирующее кольцо; 35 — стопорное кольцо

Разберите вторичный вал:
— снимите с задней стороны вала шестерню 22 1-й передачи с втулкой 23, ступицу 16 со скользящей муфтой переключения I и II передач, шестерню 11 II передачи вместе с блокирующим кольцом 14 синхронизатора;

Установка на вторичном валу стопорного кольца: 1 — оправка 41. 7816.4069; 2 — стопорное кольцо; 3 — опорное полукольцо; 4 — пружинная шайба; 5 — шток пресса

— установите вторичный вал с оправкой 41.7816.4069 на пресс, подложите под шестерню III передачи опорные полукольца 3, и, нажимая оправкой на пружинную шайбу, снимите стопорное кольцо 2, затем пружинную шайбу 4, ступицу скользящей муфты переключения III и IV передач и шестерню III передачи.
Разберите рычаг переключения передач и заднюю крышку:

Детали рычага переключения передач: 1 — болт оттяжной пружины; 2 — шайба; 3 — оттяжная пружина; 4 — прокладка; 5 — направляющая чашка; 6 — прокладка; 7 — шайба; 8 — ограничительный болт; 9 — рычаг переключения передач; 10 — шаровая опора; 11 — сферическая шайба; 12 — пружина; 13 — опорная шайба; 14 — стопорное кольцо; 15 — прокладка; 16 — фланец; 17 — пружинная шайба; 18 — гайка; 19 — манжета; 20 — внутренний чехол; 21 — стержень рычага; 22 — рукоятка; 23 — упорная подушка; 24 — упругая втулка; 25 — дистанционная втулка; 26 — упругая втулка; 27 — запорная втулка

— снимите чехол 20 рычага, затем стопорное кольцо 14, шайбу 13, пружину 12 и сферическую шайбу 11;
— отсоедините оттяжную пружину 3 рычага от ушка болта 1;
— снимите манжету 19, отверните гайки крепления фланца 16 и снимите рычаг вместе с фланцем, опорой 10 и чашкой 5.

Сборка коробки передач ваз 2104, ваз 2105, ваз 2107 проводится в последовательности, обратной разборке. При этом учтите, что:
— пружина 22 шарика фиксатора штока вилки заднего хода отличается от других упругостью, она окрашена в зеленый цвет или имеет кадмиевое покрытие;
— при установке картера сцепления с передней крышкой коробки передач лада классика, отверстие в передней крышке должно быть расположено так;
— перед установкой рабочую поверхность сальников покройте смазкой ЛИТОЛ-24;
— при сборке вторичного и промежуточного валов пользуйтесь оправками 41.7853.4028, 41.7853.4032, 41.7853.4039;

Установка на вторичном валу стопорного кольца шестерни заднего хода: 1 — пружинная шайба; 2 — оправка 41.7816.4069; 3 — запорное кольцо; 4 — шестерня заднего хода вторичного вала

— при установке стопорного кольца шестерни заднего хода ваз 2104, ваз 2105, ваз 2107 используйте оправку 41.7816.4069.
