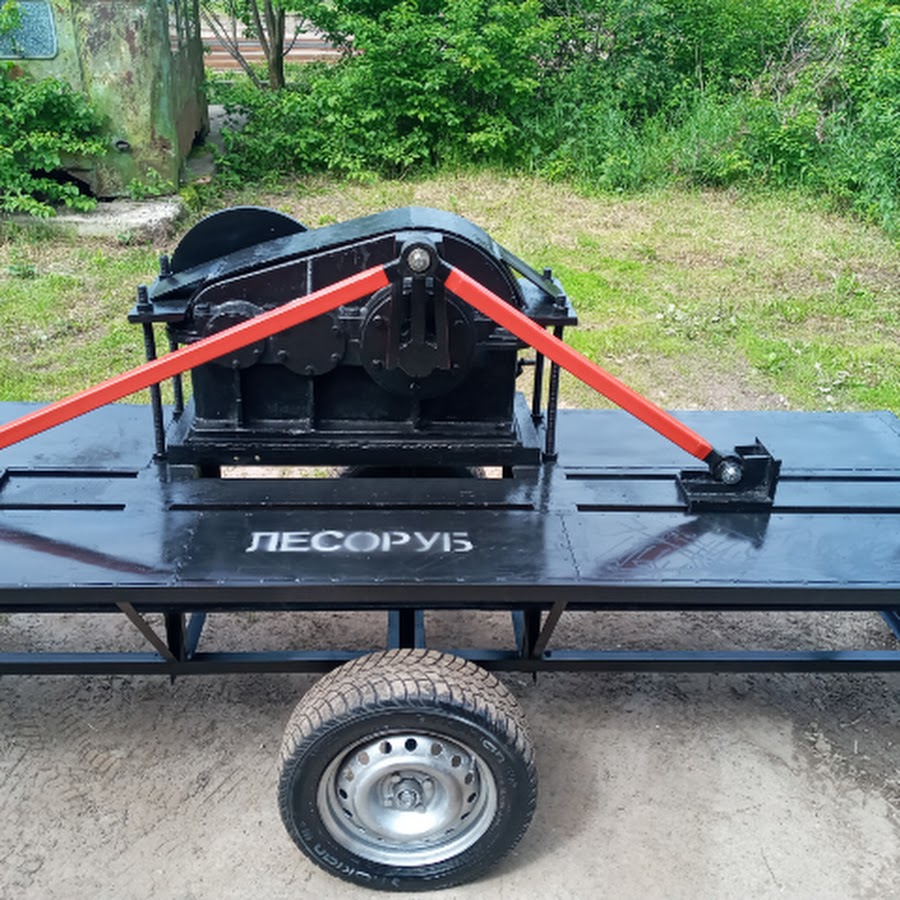

Самодельные редукторные дровоколы: пошаговая инструкция сборки. Особенности модели РЧН-80А. Как подобрать редуктор?

Обратите внимание! В любом случае такой дровокол, сделанный своими руками, по мощности значительно уступает покупному. К тому же для небольшого количества дров это идеальный вариант. Покупные модели хорошо подойдут для использования на стройке, а самодельные — для заготовки дров на зиму в частном доме. Перед тем как делать дровокол своими руками, нужно изучить принцип работы самодельного устройства.

Вот как сконструировать простейший квадратный дровокол:

1. изготовить каркас;
2. прикрепить к каркасу гидравлическое устройство;
3. врезать клин в форме конуса, который выполняет функцию ножа;
4. поместить в центр винт.

Когда винт вращается, конусный клин направляется к бревну и разрезает его.

Перед тем как приобретать приспособление для колки дров, нужно определиться с моделью. Выбор зависит от того, как часто приходится колоть дрова. Если дров немного, а печка топится нечасто, лучший вариант — изготовление дровокола своими руками. Однако при большом количестве поленьев проще будет приобрести в магазине готовое устройство промышленного производства. Главное, соблюдать технику безопасности и точно следовать инструкции во время эксплуатации.

0 0 голоса

Рейтинг статьи

Как сделать дровокол своими руками: чертежи, инструкции, фото

Колка дров вручную – тяжелое и утомительное занятие, ведь даже для отопления маленького дома необходимо не 5 и более кубометров дров на зиму. Поэтому неудивительно, что люди ищут различные варианты дровоколов, облегчающих эту работу. Далее мы расскажем о:

• различных видах дровоколов;
• их преимуществах и недостатках;
• методике изготовления дровокола своими руками.

Какими бывают дровоколы

Все самодельные дровоколы можно разделить по способу воздействия на бревно, принципу работы механизма и типу движителя. По способу воздействия на бревно их можно разделить на:

• снизу вверх,
• сверху вниз;
• горизонтальные;
• конусные.

Основное отличие между дровоколами в способе воздействия на полено. Одни давят сверху на расположенные снизу ножи, другие наоборот, давят снизу, а ножи стоят сверху. По эффективности оба метода одинаковы, поэтому каждый выбирает тот способ воздействия, который ему проще реализовать. По сравнению с устройствами вертикального воздействия, горизонтальные дровоколы чуть менее эффективны, зато гораздо проще в изготовлении. Фактически это тот же самый вертикальный дровокол, но уложенный горизонтально. Отдельно идут конусные дровоколы, которые не колют, а разрывают дрова специальным винтом. Если у вас есть приятель-токарь или вы умеете работать на токарном станке по металлу, то вам проще изготовить такой дровокол, тем более, что он эффективно разрывает поленья любой толщины, главное, положить полено на стол.

По принципу работы механизма их можно разделить на:

• реечные;
• гидравлические;
• кинетические.

Реечные дровоколы работают по принципу реечного редуктора – то есть сочетания маленькой шестеренки и рейки. Их преимущество в огромном рабочем ходе, поэтому можно раскалывать даже длинные поленья. Недостаток подобных устройств – необходимость в дополнительном редукторе, ведь передаточное число маленькой шестеренки и рейки недостаточно для формирования нужного давления. Гидравлические дровоколы выполнены на базе домкрата или гидроцилиндра, поэтому создают огромное давление и пригодны для колки поленьев любого диаметра. Устройства на базе домкратов проще и легче, но могут воздействовать на полено лишь вертикально, снизу вверх. Устройства на базе гидроцилиндра лишены этого недостатка и могут использовать любую схему воздействия на полено, но гораздо сложней в изготовлении и настройке. Кинетические устройства подходят только для воздействия сверху вниз, причем в большинстве случаев они работают на мускульной силе. Поэтому их эффективность невелика и, они не подходят для колки толстых (60 и более см) поленьев.

По источнику энергии дровоколы разделяют на:

• ручные;
• электрические;
• бензиновые;
• дизельные.

К ручным устройствам можно отнести кинетические и домкратные дровоколы, ведь их приводит в действие мускульная сила. Все остальные агрегаты отличаются лишь типом двигателя. Электрические обходятся недорого, но работают лишь там, где есть электрическая сеть. Бензиновые и дизельные устройства обходятся заметно дороже из-за высокой стоимости двигателя, зато такие дровоколы можно использовать даже там, где нет электричества, к примеру, на даче.

Как работает дровокол

Понимание принципов работы дровокола поможет правильно выбрать тип устройства. Ведь одному этот агрегат необходим для колки толстых и длинных поленьев, почти бревен, а другому нужно колоть небольшие поленья. Кроме того, важны удобство использования и производительность, а также количество операций, которые необходимо выполнить для раскола одного бревна.

Общий принцип воздействия большинства дровоколов, за исключением тех, которые разрывают древесину винтом, одинаков. Полено помещают между статично закрепленными ножами и включают аппарат. Он прижимает полено к ножам и, благодаря огромному давлению, раскалывает его на отдельные дрова. Кинетический дровокол работает иначе – в нем нож закреплен на рычаге с пружиной, облегчающей подъем, а полено ставят на неподвижную площадку. Благодаря большой массе рычага в момент удара инерция переходит в кинетическую энергию и раскалывает полено.

Как выбирать модель дровокола

В первую очередь необходимо определиться, для чего вам нужен дровокол. Ведь для колки небольшого количества нетолстых поленьев проще всего сделать кинетический ручной агрегат, однако если нужно каждый год перерабатывать 5 и более кубометров чурок различной толщины, то лучше выбрать другую модель. После этого необходимо определиться с принципом работы и доступными материалами. Если у вас есть доступ к недорогим или бесплатным домкратам, или гидроцилиндрам и гидронасосам, то выбирайте схему гидравлического дровокола. Если же у вас есть доступ к различным реечным редукторам, а также к шкивам разного размера и ремням, то выбирайте реечный вариант. Если ничего такого у вас нет, то лучший выбор – конусный аппарат, ведь сделать конус и собрать любой редуктор проще, чем изготавливать рейку, винтовой редуктор или искать гидроцилиндр с гидронасосом.

После этого определитесь с источником энергии. Помните, если вы хотите использовать агрегат не только дома, но и вывозить, чтобы колоть дрова в других местах, то нужно выбирать бензиновый двигатель. Он стоит ненамного дороже электромотора с редуктором, работает на любом бензине и весит немного. Дизельный мотор небольшой мощности обойдется в 3–5 раз дороже бензинового, будет в 2–3 раза тяжелей и очень привередлив к качеству топлива. Поэтому дизельный двигатель есть смысл ставить лишь на сложное устройство с большим количеством функций, например, краном для погрузки поленьев большого размера.

Дровокол —  схемы, чертежи, фото и инструкции

Ниже мы приведем чертежи и фотографии нескольких дровоколов, которые помогут вам понять их устройство, а также дадим инструкции по их изготовлению. Из них вы сможете выбрать тот вариант, который лучше других подходит для ваших условий и возможностей. Однако сначала мы разделим дровокол на составляющие:

• нож;
• система подачи полена;
• привод системы подачи полена;
• станина.

Нож – это устройство, раскалывающее древесину. В большинстве случаев это заточенная стальная пластина толщиной 10 и более мм. Для ножа важна надежность крепления к станине и возможность передвижения с места на место, чтобы изменять рабочую длину дровокола и подгонять ее под длину бревна.

Система подачи бревен – это механизмы и устройства, которые передвигают бревно по станине или иным способом насаживают его на нож. Привод системы подачи – это механизмы и устройства, которые соединяют двигатель и систему подачи, а также позволяют управлять работой системы подачи бревна.

Станина – это опора дровокола, обеспечивающая ему устойчивость в любых условиях.

Нож

Нож может быть любой формы, а угол его заточки от 40–90 градусов. Он может состоять из одной пластины или нескольких, главное условие – надежность крепления к станине, в противном случае его сорвет с места и не получится расколоть полено. Чем больше лезвий ножа закреплено на станине, тем мельче он поколет бревно, поэтому иногда делают форму по максимальному размеру бревна, в которой располагают ножи так, чтобы они кололи бревно на дрова нужного размера.

На этом фото вы видите нож из трех лезвий – одного вертикального и двух горизонтальных. Лезвия соединены сваркой, высоту установки горизонтальных ножей регулируют штифтом под станиной. Такой нож можно настроить на оптимальный размер дров (нижняя часть), а верхние дрова, при необходимости, раскалывать еще раз.

Нож этого типа не раскалывает, а разрывает древесину. Это происходит из-за конусной формы и большого крутящего момента. Такой нож с легкостью раскалывает самые толстые поленья, вне зависимости от породы дерева.

Ручной или кинетический дровокол работает как обычный топор-колун, то есть раскалывает дрова за счет кинетической энергии. Несмотря на то, что работать им легче, чем махать колуном, это все равно очень тяжелый труд, а сам аппарат с трудом раскалывает поленья толщиной свыше 50 см.

Система подачи полена

Все системы подачи делят на два вида – реечные и гидравлические. Реечные создают меньшее давление, но гораздо проще в изготовлении и быстрей возвращаются в исходное положение, поэтому за одно и то же время с их помощью можно расколоть больше поленьев. Гидравлические сложней и дороже, а также немного медленней работают (если увеличить мощность мотора и поставить более производительный насос, то их скорость работы сравнится с реечными), зато создают гораздо большее давление, поэтому лучше подходят для колки толстых поленьев. Оба вида систем подачи полена работают от любых двигателей, кроме того, домкратные устройства не нуждаются в двигателе, но их скорость работы во много раз меньше, чем обычных гидравлических.

Это наиболее дорогой вид привода, потому что вам придется купить или иным способом достать не только гидроцилиндр, но и гидронасос с блоком управления. Эти агрегаты можно снять со списанных самосвалов, бульдозеров или какой-то другой техники. Помимо затрат на покупку агрегатов, вам придется потратиться, чтобы оплатить услуги хорошего гидравлика, который сможет наладить работу этих механизмов.

В этом дровоколе полено поднимает обычный автомобильный бутылочный домкрат, который лежит в багажнике у большинства водителей. Его единственное преимущество – дешевизна и простота конструкции, однако работать им тяжело и трудно. Ведь придется качать домкрат ногой и, расколов полено, наклоняться, чтобы опустить домкрат с помощью специального крана. Кроме того, домкрат этого типа можно использовать только для колки поленьев с ровным срезом.

Такой домкрат обладает всеми недостатками описанного выше, кроме ограничения на поленья. Благодаря горизонтальному расположению и фиксаторам он легко раскалывает любые поленья. Однако после раскола полена приходится наклоняться и вручную, с помощью специального крана, опускать шток домкрата.

Подающий механизм этого типа обеспечивает достаточное давление для раскалывания даже крупных поленьев. В неактивном состоянии рейка немного возвышается над шестеренкой, поэтому последняя вращается вхолостую. Когда рейку прижимают к шестеренке, она начинает двигаться вперед и толкает перед собой бревно. Длина зубчатой части рейки выбрана такой, чтобы толкающая часть всего устройства немного не доходила до ножа. Когда зубчатая часть рейки проходит дальше шестеренки, последняя перестает влиять на нее, ведь на гладкой части нет зубов, однако благодаря контакту с последним зубцом, не дает рейке вернуться к исходному положению. Чтобы вернуть рейку обратно, на нее перестают давить, поэтому вертикальная пружина приподнимает рейку над шестеренкой, а горизонтальная пружина возвращает всю систему в исходное состояние.

На этом рисунке вы видите, как устроен и работает возвратный механизм реечного дровокола, о котором мы говорили выше. Мощные возвратные пружины обеспечивают большую производительность дровокола, ведь он быстро раскалывает полено и еще быстрей возвращается в исходное состояние.

Привод системы подачи

Вне зависимости от типа используемого двигателя, необходим редуктор, потому что обороты вала мотора гораздо выше, чем необходимо, а крутящий момент намного меньше. Наиболее простой и поэтому популярный вид редуктора – ременная передача. Коэффициент передачи зависит от разницы диаметров шкивов на моторе и дровоколе – чем больше разница диаметров, тем сильней редуктор снижает скорость вращения и поднимает крутящий момент. При этом чем больше диаметр шкива на дровоколе, тем выше разница между удельной скоростью вращения и крутящим моментом этого шкива и такими же параметрами вала дровокола. В итоге получается двойное преобразование крутящего момента и скорости вращения.

Станина

Назначений у станины два – обеспечивать устойчивость всей конструкции и поддерживать полено, чтобы оно не выскочило или не упало с дровокола. Поэтому станину разрабатываю исходя из выбранной комплектации устройства и доступных агрегатов. Горизонтальная станина – это, чаще всего, крепкий стол (для конусного дровокола) или балка (для всех остальных типов) на четырех ножках. На станине предусмотрены крепления для ножей, ведь их необходимо периодически точить (рекомендуем это делать перед началом сезона колки дров), а также менять высоту установки для лучшего раскола больших поленьев. Станину можно сделать мобильной, в этом случае вместо ножек устанавливают два или четыре колеса с системой фиксации.

Если систему фиксации сделать невозможно, то хороший выход – опускающиеся ножки. Их можно сделать как на гидравлическом, так и винтовом приводе. Такой подход не только избавит от необходимости устанавливать тормоза, но и обеспечит максимальную устойчивость на неровных площадках. Кроме того, станина может быть навесной, предназначенной для крепления к грузовику, легковому автомобилю или трактору. Если у машины, к которой вы крепите станину, есть гидропривод или вал отбора мощности, то вы сможете использовать ее мотор в качестве двигателя для дровокола. Это снизит стоимость изготовления агрегата.

Советы и рекомендации

Невозможно дать четкие инструкции по сборке дровокола своими руками, ведь такие инструкции подразумевают доступ с одним и тем же комплектующим и инструментам. Кроме того, в интернете выложено множество видео создания дровоколов своими руками, поэтому мы дадим лишь общие советы. Прежде чем разрабатывать чертежи дровокола, который вы решили сделать своими руками, составьте список доступного вам оборудования. Много полезного можно найти в пунктах приема черного и цветного металла, а также в местах хранения списанной техники. Для создания любого дровокола вам потребуется сварочный инвертор и умение им пользоваться. Если у вас нет такого аппарата, то купите его, если не умеете им пользоваться, научитесь. Без него вы не сможете сделать нормальный дровокол.

Если вы решили сделать конусный дровокол, то обязательно учитывайте направление вращения двигателя, ведь необходимо, чтобы резьба на конусе была нарезана по ходу вращения. В противном случае конус не будет вкручиваться в древесину и разрывать ее. Если вы выбрали ременную передачу, то предусмотрите возможность сдвига двигателя, чтобы регулировать натяжение ремней. Если вы достали гидроцилиндр и остальные детали на свалке, то попросите гидравлика проверить их состояние и, при необходимости, отремонтировать. Помните – чем проще конструкция дровокола, тем проще его сделать, при этом простой реечный дровокол ничем не уступает сложному и дорогому гидравлическому аппарату при колке поленьев среднего размера. Однако для колки поленьев толщиной свыше 60 см желательно использовать конусный или гидравлический аппарат, потому что реечный не сможет создать необходимого давления.

Теперь вы знаете, как сделать дровокол своими руками, как составлять для него чертежи, а также видели фото реально работающих устройств. Кроме того, вы узнали о преимуществах и недостатках различных типов и моделей дровоколов, поэтому сможете выбрать наиболее подходящую для ваших условий комбинацию этого агрегата. Вы узнали, что нужно для составления схемы и чертежа устройства, поэтому сможете спроектировать и создать дровокол самостоятельно.

своими руками механический, гидравлический, ручной, электрический, редукторный

Люди, живущие в своем доме или селе, постоянно сталкиваются с задачей наколоть дрова. Для упрощения этого процесса можно изготовить дровокол самодельный. Его применение – это гораздо выгоднее и эффективней, чем колоть дрова обычным колуном, а, кроме того, имеется выгода и в цене – экономически целесообразней один раз собрать дровокол своими руками, чем регулярно оплачивать наем рабочих или покупку уже колотых дров. Также человек без соответствующей сноровки при выполнении этой работы может травмироваться или травмировать окружающих. Стоит отметить и тот факт, что чем тверже дерево, тем труднее его колоть колуном (а твердые породы хорошо горят и дают больше тепла). О том, что такое дровокол, какие типы существуют и как сделать его самому, расскажем ниже.

Схема реечного дровокола.

Что такое дровокол, его типы

Дровоколом называют станок, который предназначен для автоматической или полуавтоматической колки дров. Первое появление подобного устройства относится ко второй половине 19 века, страной-родоначальницей считаются США. Там такие устройства впервые стали производить массово на фабрике, хотя прототипы станков для колки дров в больших объемах появлялись и ранее почти во всех странах Старого и Нового Света (в том числе и в России), однако, первый серийный станок производился в Америке. Главным элементом этого аппарата является гидравлический поршень, который передает свое усилие на колун. Последний, обладая высокой кинетической энергией, разбивает деревянный чурбак, неподвижно зафиксированный. Другой вариант – неподвижный колун, поршень здесь воздействует на бревно, которое с силой ударяется о режущий элемент.

Дровоколы разделяют по принципу устройства привода:

Схема винтового дровокола.

1. Ручной. В этом приводе ход поршня обеспечивает мощная пружина, помещенная в цилиндр. При помощи мускульной силы человека пружина взводится и фиксируется. Для спуска поршня требуется изменить положение спускового рычага. Для упрощения взвода пружины применяются различные гидравлические или механические устройства. Такие аппараты производятся, в основном, для бытовых работ или используются на малых деревообрабатывающих предприятиях.
2. Электрический привод. Получил широкое распространение с момента появления асинхронного двигателя. Электроприводные дровоколы являются самыми распространенными станками. Работать они могут по 2 принципам: двигатель нагнетает воздух в ходовой цилиндр, а цилиндр под воздействием высвобождающегося воздуха разгоняет бревно. Другой вариант – двигателем осуществляется движение поршня-колуна. Есть еще и третий вид – двигатель вращает бур, который за счет вращения раскалывает бревно. Однако, последний тип неэффективен, это энергоемкий вариант, он продвигается на рынке рекламными службами фирм-изготовителей буровых станков. Приобретать такое устройство нецелесообразно.
3. Дровоколы с двигателем внутреннего сгорания. Принципы работы и виды станков аналогичны электроприводным. Разница заключается только в источнике энергии привода: вместо электроэнергии – бензин. Они менее экономичны (т. к. КПД ДВС существенно ниже КПД асинхронного двигателя), чем электрические, и приобретать их нужно только в случае отсутствия в месте работы источника электроэнергии.

Помимо разделения по типу привода, можно условно разделить станки и на оборудование с подвижным и неподвижным колуном (реечный дровокол), по расположению и направлению раскалывания бревна и т .д.

Однако, подобные деления несущественны, поскольку не влияют на производительность, процесс и энергозатраты.

Вернуться к оглавлению

Характеристики дровоколов

Размеры конуса дровокола.

Как и любой другой промышленный станок, дровокол имеет свои характеристики:

1. Главным показателем является мощность расщепления бревен. Де-факто это то усилие, которое агрегат прикладывает для разбивки бревна. Измеряется этот параметр в тоннах. Для бытовых целей применяют устройства с мощностью 4-5 тонн, для мелких предприятий – 5-7 тонн, для крупных предприятий – от 8 тонн.
2. Длина хода. Этот показатель определяет расстояние, которое проходит бревно или колун до момента удара. У разных установок оно может быть разное, независимо от мощности аппарата.
3. Максимально допустимый диаметр обрабатываемого бревна. Минимальным диаметром заготовок считается 30 см, однако, большинство бытовых устройств способны колоть бревна и в 2-3 раза толще.
4. Ход поршня. Этот показатель показывает длину хода поршня. Значение этого параметра не критично для бытовых установок.
5. Скорость движения механизма. Это скорость, с которой двигается колун или бревно (в зависимости от типа аппарата). Этот показатель является одним из главных – чем выше скорость, тем мощнее установка.
6. Мощность двигателя. Для ДВС измеряется в лошадиных силах, для электродвигателя – в ваттах. От этого показателя зависит производительность, экономичность и мощность всей установки.
7. Размеры станка. Бытовые могут быть маленькими (размеры на превышают 1,5 м в длину), как и механические, промышленные могут занимать почти все помещение цеха.

Теперь, когда есть представление о том, что такое дровокол, можно переходить к описанию его создания собственными силами.

Вернуться к оглавлению

Самодельный дровокол: концепция и меры безопасности

Схема сборки ведущего вала дровокола.

Дровоколы бывают разных типов, с разными силовыми агрегатами. Перед тем, как изготовить такой станок самому, нужно проанализировать свои способности конструктора и прикинуть финансовые и материальные возможности. Если отсутствуют материалы для задела работы (нет в наличии силовой установки и поршня), то экономически более выгодно приобрести уже готовый станок.

Итак, если есть силовая установка, то можно начинать процесс конструирования дровокола. Для этого следует определиться, какой элемент будет подвижным – закрепленное бревно или колун. Более безопасными в эксплуатации считаются установки с неподвижным колуном, а аппарат с подвижным колуном имеет более высокую мощность. Поэтому, если мощность электродвигателя 15-2 кВт, то стоит колющий элемент делается неподвижным, а подвижны делается для двигателей мощностью от 1 до 1,5 кВт. Если движок имеет мощность менее 1 кВт, то его использование нецелесообразно – он не сможет разогнать подвижный элемент до нужной скорости.

Другим дорогим элементом является гидравлический поршень. Его стоимость составляет почти 50 % от стоимости установки. Заменить его нельзя, поэтому без него начинать изготовление станка не стоит.

Вернуться к оглавлению

Самостоятельное изготовление

Если в наличии есть и гидравлический поршень, и силовая установка, то начать работы следует с монтажа рабочего стола.

Стол достаточно просто сколотить из сосновых досок. Длина стола зависит от длины хода поршня и длины заготовок, которые предполагается колоть. Важно помнить, что поверхность стола должна быть идеально ровной, поэтому следует на столешницу набить лист металла. Лучше для этих целей подойдет нержавейка.

Схема гидравлического колуна.

Чтобы стол прослужил долго, доски перед сборкой следует обработать грунтовкой, антигрибковой жидкостью и лакировать. Собирать стол следует с использованием металлических уголков и мебельных шурупов. Они повысят прочность конструкции, которая необходима для сложных силовых операций. При сборке стола можно не оставлять специальные «борозды» для хода подвижного элемента, как на покупных установках. Ограничить перемещение поршня в стороны можно набивкой бруса по ширине бревна, с последующей его обивкой металлом.

Если есть возможность, стол можно сварить из металла, используя при этом трубы (как самый дешевый материал) и толстолистовую сталь. Материал стола не играет особой роли – грамотно сделанный деревянный будет служить столько же, сколько и металлический.

Далее на столе устанавливают и закрепляют поршень и двигатель. Их крепят на их установочные элементы. Крепление должно быть надежным, для надежности следует применить болты минимум М8.

После монтажа поршня и двигателя их соединяют передачей. Обычно применяется цепная, но можно использовать и автомобильные ремни.

Колун можно сделать из большого и массивного топора (весом не менее 2 кг), желательно сделать его неподвижным. Зажимы для бревна изготавливаются из подручных материалов – это может быть и деревянный брус, и стальные трубы, и алюминиевые рейки.

При работе с самодельной установкой важно соблюдать правила техники безопасности.

Изготовление своими руками дровокола с ручным управлением

Издавна человечество старается механизировать ручную работу, и новые изобретения появляются все чаще и более совершенные. Устройства помогают справиться с большим объемом работы с минимальными затратами энергии и физического труда. Одним из таких приспособлений стал самодельный дровокол. Для работы с топором нужно приложить немало усилий, а для неподготовленного человека заготовка большого количества дров станет сложной миссией. Материал данной статьи поможет разобраться в особенностях устройства и процедуре самостоятельного изготовления.

Классификация дровоколов

Перед тем как разбираться в конструкции и начинать изготовление, нужно сначала подобрать оптимальный тип для определенного объема и условий работы. Для этого существует несколько видов оборудования, которые различают по таким характеристикам:

1. С двигателем или без

• Энергонезависимый пружинный колун — предусматривает установку пружины для возвратно-поступательного движения.
• Гидравлический или пневматический.
• Электрический — зависимый от электроэнергии, предусматривает установку электродвигателя. Производительность полностью зависит от мощности двигателя.
• Бензиновый — самый распространенный независимый самодельный колун с использованием двигателя внутреннего сгорания. Также может использоваться и дизельный мотор. Такие колуны обеспечивают высокую эффективность при полном автономном использовании.

2. По конструкции

• Вертикальный — производит раскалывание бревна специальным ножом. Бревно должно фиксироваться, если это предусмотрено конструкцией, или поддерживаться руками.
• Горизонтальный — конструкция схожа с вертикальным положением, но режущий нож движется горизонтально, и бревно укладывается на станине. Также конструкция может быть изменена для передвижения бревна по направлению к ножу.

При этом устройства условно можно разделить еще на несколько подвидов, в зависимости от коле-режущего инструмента:

• Режущий плоский колун
• Конусный
• Конусный по типу шурупа (морковка) с упорной резьбой.

Также существует и крестообразная форма рабочего инструмента, который разделяет бревно сразу на несколько частей. Однако для такого агрегата нужно большое усилие, которое можно придать с помощью гидравлики, поэтому такой самодельный гидравлический дровокол сделать сложнее. Обычно такие аппараты используются на специализированных фирмах для получения большого объема дров.

Изготовление механического дровокола своими руками

Для самостоятельного изготовления механического колуна необходимо провести такие работы:

• Забетонировать вертикальную стойку или использовать готовый вертикальный столб.
• Навесить металлическую балку на опору.
• Противоположный конец балки оснастить короткой стойкой с утяжелителем и рабочим инструментом.
• Установить опору для поленьев. Можно использовать колоду с размером больше обычного.

Этот вид дровокола простой по своей конструкции, и для сборки нужно не так много. Несколько труб, уголок, а в качестве режущего инструмента можно использовать даже топор. Подбираются детали любого размера. Однако есть и свои нюансы. Ведь чем длиннее плечо, тем меньше усилий нужно прикладывать, а при длинном рычаге колун занимает много места. Также нужно усилие для остановки хода после разрубания полена. Но при этих недостатках и примитивном происхождении устройство способно намного облегчить ручной труд.

Основные инструменты и детали

Если уже встал вопрос об установке дровокола для хозяйственных нужд, а покупать по рыночным ценам неохота, нужно подготовить материалы и инструменты для самостоятельного изготовления. Для того чтобы изготовить самодельный механический дровокол, могут понадобиться:

• Металлические детали, обрезки труб, швеллера.
• Болгарка.
• Сварочный аппарат и умение им пользоваться.
• Навыки просчета и составления схем.
• Творческий подход.

При этом, чтобы изготовить любой тип устройства, схему нужно разрабатывать для каждого отдельно, в зависимости от наличия деталей и условий использования. Также при желании можно посмотреть обучающее видео, которых в сети на сегодняшний день предостаточно.

Колуны с ручным приводом

Большим количеством технических устройств уже не удивишь, а в сфере заготовки дров может применяться устройство с ручным приводом. Кроме самых простых таких устройств, имеются еще и усовершенствованные:

• Домкрат
• Сваебойная машина

Дровокол этого типа помогает раскалывать дрова благодаря использованию тяжеловесного инструмента. Таким колуном можно быстро выполнять работу, не отягощая себя большой нагрузкой. Колуны стоят намного дешевле других в плане и покупки, и изготовления, поэтому встречаются они довольно часто.

С использованием пружины

Основным рабочим узлом является пружина, и для работы с минимальными усилиями необходима ее настройка, выставляется длина от колуна до пружины. При правильной регулировке этого параметра можно с удобством колоть и обычные, и короткие поленья. Важной в таком аппарате является также твердая опора для установки бревен. С агрегатом можно работать одной рукой, слегка приподнимая колун и сразу же опуская на подготовленное полено. При таком действии оно раскалывается, а колун, благодаря пружине, возвращается на место.

В отличие от предыдущего варианта дровокола, после раскалывания полена удерживающее усилие на колун оказывает пружина. Для изготовления также нужно несколько металлических обрезков из трубы, уголка или швеллера. Очень важно сделать подвижное соединение рычага с рамой. Для этого подойдут самовыравнивающие подшипники, благодаря которым рычаг будет легко двигаться. Высота дровокола должна быть больше 0.8 м, но лучше делать по росту человека, который будет колоть дрова. Берется оптимальная высота установки полена, добавляется высота чурбака, на котором будет стоять полено. Получаем оптимальную высоту станины.

С использованием домкрата

Для устройства данного типа нужно сделать опорную балку. На одном конце перекладины, которая изготавливается из полосы металла не менее 10 мм толщины и швеллера, крепится шарнирная связка, а на другом конце — оснастка. Балка и все остальные детали должны изготавливаться с расчетом, чтобы выдерживать нагрузку в сотни килограммов. Клин фиксируется сваркой к куску швеллера немного шире самого клина, что позволяет колоть полена разной длины.

Горизонтально по отношению к балке при помощи опорных прутов устанавливается домкрат. На переднем конце устанавливается хомут, который держит корпус гидродомкрата. Задняя опора делается из пластин, к которым крепятся пружины, возвращающие шток в первоначальное положение после снижения давления в цилиндре домкрата. Далее при начале работы устройство раскачивается, и клин с усилием домкрата раскалывает полено. Пока убираются порубленные дрова, сжатые пружины выравниваются и возвращают шток с клином на место.

По типу сваебойной машины

Для изготовления устройства такой конструкции необходимы следующие детали:

• Шток, по которому будет перемещаться инструмент.
• Клин, присоединенный к втулке, которая двигается по штоку.
• Верхний утяжелитель, установленный на втором штоке.

В колоде или другой рабочей поверхности (опора) делается отверстие, в которое устанавливается шток. Ставится полено, и поднятием утяжелителя приводится в движение шток с колуном.

Винтовой дровокол

Для сборки дровокола по типу шурупа понадобятся следующие составляющие:

• Конусный рабочий инструмент (колун), который часто называют морковкой из-за его внешнего вида. На детали при помощи токарного станка нарезается упорная резьба, благодаря которой морковка вкручивается в полено и разрывает его.
• Двигатель.
• Вал.
• Цепь или ремень.
• Редуктор.

На крепкую и устойчивую станину устанавливается мотор, который должен быть довольно мощным. Лучше всего использовать трехфазные двигатели, хотя силу вращающего момента и повышение мощности иногда решают посредством установки маховика на вал двигателя. Вместе с двигателем устанавливается редуктор, который будет понижать скорость вращения и увеличивать мощность. Далее на редуктор устанавливается вал с жестко посаженным колуном — шурупом.

Передача вращательного момента от мотора к редуктору может быть как напрямую, так и ременной или цепной. Для нормальной работы важно, чтобы колун вращался со скоростью не менее 250−300 оборотов в минуту. Также, если нет навыка работы с электричеством, лучше позвать специалиста для выбора и подключения двигателя к электросети. Устройства данного типа чаще всего используют в домашнем хозяйстве, для бань и небольших котельных. Если же необходима большая производительность, то можно собрать самодельный гидравлический дровокол. Однако для этого вида дровокола понадобятся особые детали, которые добыть будет непросто.

Гидравлический колун

Для гидравлических типов колунов характерен большой объем работы за короткое время. Работает данный агрегат благодаря гидронасосу и двигателю. Сам колун в устройстве можно расположить в качестве упора либо на конце штока. При сборке агрегата важно просчитывать некоторые детали:

• Установка колоды — рубить полено можно вертикально и горизонтально.
• Длина обрабатываемого полена.
• Усилие, прилагаемое для работы, — зависит от цилиндра и мотора.
• Мощность двигателя — зависит от подключения к сети 220 или 380 В.
• Приобретение гидроцилиндра.
• Приобретение масляного бака.
• Установка масляного насоса.
• Установка двигателя.
• Узел масляного потока.
• Металлический уголок 30−40 мм.
• Куски листового металла.

Гидравлический колун собрать сложнее, однако он более производительный, чем редукторный дровокол. Гидравлика позволяет выполнять большой объем работы. Можно использовать для продажи готовых дров. Такой дровокол по своему принципу похож на дровокол с домкратом, поэтому собрать гидроколун не так уж и сложно, главное — рассчитать длину обрабатываемых колод.

Реечный дровокол

Из названия сразу можно понять, что в механизме задействована рейка, а колун крепится к ней. При нажатии на специально установленную ручку устройство приводится в действие, и полено раскалывается. Ручкой производится зацепление шестерен, и рейка с колуном передвигается к бревну. Бревно устанавливается между колуном и упором, который расположен на кожухе редуктора.

Такой колун очень хорошо подходит для использования в домашних условиях. В основном аппараты такого типа работают от электричества и приводятся в работу от электродвигателя, занимают небольшое пространство, и специальное обслуживание не требуется. При сборке нужно сразу определить, какой будет максимальная длина полена и мощность самого устройства. Как и другие виды, продается в заводском варианте, но самодельный колун обойдется дешевле.

Конструкция реечного колуна

Самое сложное — это зубчатая передача. Для основы нужно изготовить мощную стальную станину, к которой будет прикреплен мотор, редуктор и все остальные детали. Мотор желательно выбирать не менее 2 кВт. Для передачи движения используются шкивы с соотношением 1:4 или редуктор с соотношением передачи выше 8:1.

При отсутствии электродвигателя можно использовать бензиновые моторы, но из-за больших оборотов придется увеличивать соотношение передачи редуктора. Колун изготавливается из крепкой стали толщиной не меньше 10 мм, с заточенным краем под 90 градусов. Шестерня реечной подачи устанавливается над станиной с расстоянием 40−60 мм и от ножа по длине двух обрабатываемых полен. Высоту каретки определяют высотой установки шестерни реечного механизма, они должны быть одинаковы.

На передней части каретки, напротив ножа, устанавливается поперечная пластина, которая будет толкателем, рекомендуется использовать сталь толщиной больше 7 мм. На каретке устанавливается шарнирное соединение, которое дает возможность рейке подниматься и опускаться. Для поднятия рейки выше станины устанавливается пружина, которая в то же время двигает каретку в сторону редуктора. Дальше устанавливается рычаг, которым управляется работа станка, — при нажатом рычаге рейка зацепляется с шестерней и двигается к полену. Сама рейка изготавливается короче от длины между подающей пластиной к ножу.

Совет по мобильности дровокола

Иногда может потребоваться перестановка устройства с одного места на другое, однако в связи с большим весом такие манипуляции невозможны. Для развязки такой ситуации можно изготавливать передвижную станину, которая оснащается колесами. Они могут быть самыми разнообразными, к примеру, от садовой или строительной тачки. При этом желательно предусматривать блокиратор для колес или съемную конструкцию, так как во время работы такой механизм будет менее устойчивым.

Дровокол своими руками самодельный ручной

Изготовить механический дровокол своими руками хотят многие. Однако, с чего начать, знают далеко не все. Интересно прочитать о конструкции того или иного устройства. На фотографиях они выглядят довольно привлекательно.

В торговой сети предлагают желающим целый арсенал машин для раскалывания чурбаков. Для некоторых из них сняты довольно интересные видеоролики, года демонстрируются особенности работы. На стендах около предлагаемых моделей присутствуют результаты измельчения дров на отдельные полена.

Зачем нужны дрова – повышение качества топлива

В современном мире довольно много источников энергии:

1. Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
2. Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
3. Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
4. Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Теоретические основы теплотехники – сгорание твердого топлива

Чтобы легче поджечь дерево, его нужно расщепить на сравнительно небольшие фрагменты. После раскалывания чурбаков на отдельные поленья увеличивают поверхность контакта горючего материала с воздухом. В результате мгновенная теплоотдача внутри топки возрастает пропорционально площади горения. Поэтому процедура колки дров – это прием, позволяющий повысить эффективность использования топлива.

В теплотехнике для характеристики топлива введены понятия:

• Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
• Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Рубка древесины клиновыми устройствами

Клинья являются самыми простыми устройствами для рубки дерева. В них уровень механизации труда минимальный. Основная задача приспособления – это ориентированная фиксация чурбака относительно режущих кромок. Удары наносит сам пользователь, размахивая тяжелым молотком или кувалдой.

В колунах движение клинового топора выполняется по постоянной траектории. Объект обработки ставят на неподвижную площадку. Чтобы сила удара была максимальной, массу исполнительного механизма увеличивают.

Для смягчения работы устройства его комплектуют мощными пружинами. Они смягчают удар в конечной точке, не позволяя клину касаться опор (предотвращают притупление клина). Попутно пружины помогают пользователю поднимать тяжелый нож для нанесения очередного удара.

В стабильном положении вся система находится в уравновешенном состоянии. Момент, создаваемый весом груза G, расположенном на плече L₁, уравновешивается силой пружины F на плече L₂.

Удобнее всего использовать пружины от автомобиля. Для стандартных авто начальная величина сжатия составляет F = 8 кН (800 кГ). Плечо L₁ = 2,0 м. Приняв плечо L₂ = 0,3 м, получится вес груза G = 300 кН (30 кГ). Пружинный механизм работает довольно мягко, хотя действие дровокола основано на ударах по разрубаемым чурбакам.

Механизмы подачи бревна на расщепление

Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:

• Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.

• Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.

• Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.

• Кривошипно-шатунный механизм из редуктора получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.

• Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).

Винтовой дровокол

Подобные устройства не обладают высокой производительностью, но они занимают сравнительно немного места. Их устанавливают в дровяниках (помещениях для хранения дров). Там же производят раскалывание брусков на небольшие поленья и щепу.

В состав станка входят:

1. Электродвигатель, от него крутящий момент передается на исполнительный механизм.
2. Ведущий и ведомый шкивы с клиновым ремнем, понижающая клиноременная передача помогает увеличить крутящий момент, а также снизить частоту вращения на основной детали устройства.
3. Конус является основным рабочим органом. На конической поверхности нарезана упорная коническая резьба. При вращении внутри разрушаемого тела коническая винтовая часть врезается глубже, подтягивая полено к опоре.
4. Клин – это вспомогательное приспособление, которое помогает разрушить притянутую деталь.

Механизм простой, управляет им один человек. В процессе работы приходится подавать чурбак на конус. Его конструкция сложнее. Нарезается упорная резьба с шагом 7 мм.

Самостоятельное изготовление дровокола

У многих жителей сельской местности, а также у дачников возникают вопросы: «Как сделать механический дровокол своими руками? Насколько сложно изготовить станок для колки дров?»

Пошаговое руководство по изготовлению пружинного дровокола

Для выполнения работы потребуются инструменты:

• УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
• Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
• Струбцины помогут соединять свариваемые детали.
• Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.

1. Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
2. Профильная труба 40·60 мм (30·60 мм).
3. Рельс длиной 300…400 мм.
4. Двутавр №№ 12…16.
5. Уголок № 30…50.
6. Втулка от подвески автомобиля (она может иметь износ).
7. Трубы диаметром 40…70 мм.
8. Пружина подвески легкового автомобиля, например, от ВАЗ.

Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.

Примерная схема поможет сориентироваться в процессе изготовления установки.

Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.

Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.

Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.

Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.

Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.

Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.

Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.

В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.

Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.

Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.

К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.

Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.

Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.

Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.

Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.

Организация производственного процесса

После изготовления дровокола придется заниматься колкой дров. Чтобы работа выполнялась легко, необходимо правильно организовать производственный процесс.

Напиленные фрагменты нужно расположить с одной стороны. Чтобы меньше уставать, расстояние должно быть всего два-три шага.

Нарубленные поленья желательно укладывать на тележку. Объем тележки небольшой, в нее поместится не более 30…40 кг дров.

После наполнения их нужно отвозить и укладывать на поленницу. Пока нарубленные дрова перевозятся к месту хранения, можно отдохнуть от основной работы. Смена занятий – это тоже отдых.

Видео: механический дровокол своими руками или как собрать дровокол.

Издавна человечество старается механизировать ручную работу, и новые изобретения появляются все чаще и более совершенные. Устройства помогают справиться с большим объемом работы с минимальными затратами энергии и физического труда. Одним из таких приспособлений стал самодельный дровокол. Для работы с топором нужно приложить немало усилий, а для неподготовленного человека заготовка большого количества дров станет сложной миссией. Материал данной статьи поможет разобраться в особенностях устройства и процедуре самостоятельного изготовления.

Классификация дровоколов

Перед тем как разбираться в конструкции и начинать изготовление, нужно сначала подобрать оптимальный тип для определенного объема и условий работы. Для этого существует несколько видов оборудования, которые различают по таким характеристикам:

1. С двигателем или без

• Энергонезависимый пружинный колун — предусматривает установку пружины для возвратно-поступательного движения.
• Гидравлический или пневматический.
• Электрический — зависимый от электроэнергии, предусматривает установку электродвигателя. Производительность полностью зависит от мощности двигателя.
• Бензиновый — самый распространенный независимый самодельный колун с использованием двигателя внутреннего сгорания. Также может использоваться и дизельный мотор. Такие колуны обеспечивают высокую эффективность при полном автономном использовании.

2. По конструкции

• Вертикальный — производит раскалывание бревна специальным ножом. Бревно должно фиксироваться, если это предусмотрено конструкцией, или поддерживаться руками.
• Горизонтальный — конструкция схожа с вертикальным положением, но режущий нож движется горизонтально, и бревно укладывается на станине. Также конструкция может быть изменена для передвижения бревна по направлению к ножу.

При этом устройства условно можно разделить еще на несколько подвидов, в зависимости от коле-режущего инструмента:

• Режущий плоский колун
• Конусный
• Конусный по типу шурупа (морковка) с упорной резьбой.

Также существует и крестообразная форма рабочего инструмента, который разделяет бревно сразу на несколько частей. Однако для такого агрегата нужно большое усилие, которое можно придать с помощью гидравлики, поэтому такой самодельный гидравлический дровокол сделать сложнее. Обычно такие аппараты используются на специализированных фирмах для получения большого объема дров.

Изготовление механического дровокола своими руками

Для самостоятельного изготовления механического колуна необходимо провести такие работы:

• Забетонировать вертикальную стойку или использовать готовый вертикальный столб.
• Навесить металлическую балку на опору.
• Противоположный конец балки оснастить короткой стойкой с утяжелителем и рабочим инструментом.
• Установить опору для поленьев. Можно использовать колоду с размером больше обычного.

Этот вид дровокола простой по своей конструкции, и для сборки нужно не так много. Несколько труб, уголок, а в качестве режущего инструмента можно использовать даже топор. Подбираются детали любого размера. Однако есть и свои нюансы. Ведь чем длиннее плечо, тем меньше усилий нужно прикладывать, а при длинном рычаге колун занимает много места. Также нужно усилие для остановки хода после разрубания полена. Но при этих недостатках и примитивном происхождении устройство способно намного облегчить ручной труд.

Основные инструменты и детали

Если уже встал вопрос об установке дровокола для хозяйственных нужд, а покупать по рыночным ценам неохота, нужно подготовить материалы и инструменты для самостоятельного изготовления. Для того чтобы изготовить самодельный механический дровокол, могут понадобиться:

• Металлические детали, обрезки труб, швеллера.
• Болгарка.
• Сварочный аппарат и умение им пользоваться.
• Навыки просчета и составления схем.
• Творческий подход.

При этом, чтобы изготовить любой тип устройства, схему нужно разрабатывать для каждого отдельно, в зависимости от наличия деталей и условий использования. Также при желании можно посмотреть обучающее видео, которых в сети на сегодняшний день предостаточно.

Колуны с ручным приводом

Большим количеством технических устройств уже не удивишь, а в сфере заготовки дров может применяться устройство с ручным приводом. Кроме самых простых таких устройств, имеются еще и усовершенствованные:

Дровокол этого типа помогает раскалывать дрова благодаря использованию тяжеловесного инструмента. Таким колуном можно быстро выполнять работу, не отягощая себя большой нагрузкой. Колуны стоят намного дешевле других в плане и покупки, и изготовления, поэтому встречаются они довольно часто.

С использованием пружины

Основным рабочим узлом является пружина, и для работы с минимальными усилиями необходима ее настройка, выставляется длина от колуна до пружины. При правильной регулировке этого параметра можно с удобством колоть и обычные, и короткие поленья. Важной в таком аппарате является также твердая опора для установки бревен. С агрегатом можно работать одной рукой, слегка приподнимая колун и сразу же опуская на подготовленное полено. При таком действии оно раскалывается, а колун, благодаря пружине, возвращается на место.

В отличие от предыдущего варианта дровокола, после раскалывания полена удерживающее усилие на колун оказывает пружина. Для изготовления также нужно несколько металлических обрезков из трубы, уголка или швеллера. Очень важно сделать подвижное соединение рычага с рамой. Для этого подойдут самовыравнивающие подшипники, благодаря которым рычаг будет легко двигаться. Высота дровокола должна быть больше 0.8 м, но лучше делать по росту человека, который будет колоть дрова. Берется оптимальная высота установки полена, добавляется высота чурбака, на котором будет стоять полено. Получаем оптимальную высоту станины.

С использованием домкрата

Для устройства данного типа нужно сделать опорную балку. На одном конце перекладины, которая изготавливается из полосы металла не менее 10 мм толщины и швеллера, крепится шарнирная связка, а на другом конце — оснастка. Балка и все остальные детали должны изготавливаться с расчетом, чтобы выдерживать нагрузку в сотни килограммов. Клин фиксируется сваркой к куску швеллера немного шире самого клина, что позволяет колоть полена разной длины.

Горизонтально по отношению к балке при помощи опорных прутов устанавливается домкрат. На переднем конце устанавливается хомут, который держит корпус гидродомкрата. Задняя опора делается из пластин, к которым крепятся пружины, возвращающие шток в первоначальное положение после снижения давления в цилиндре домкрата. Далее при начале работы устройство раскачивается, и клин с усилием домкрата раскалывает полено. Пока убираются порубленные дрова, сжатые пружины выравниваются и возвращают шток с клином на место.

По типу сваебойной машины

Для изготовления устройства такой конструкции необходимы следующие детали:

• Шток, по которому будет перемещаться инструмент.
• Клин, присоединенный к втулке, которая двигается по штоку.
• Верхний утяжелитель, установленный на втором штоке.

В колоде или другой рабочей поверхности (опора) делается отверстие, в которое устанавливается шток. Ставится полено, и поднятием утяжелителя приводится в движение шток с колуном.

Винтовой дровокол

Для сборки дровокола по типу шурупа понадобятся следующие составляющие:

• Конусный рабочий инструмент (колун), который часто называют морковкой из-за его внешнего вида. На детали при помощи токарного станка нарезается упорная резьба, благодаря которой морковка вкручивается в полено и разрывает его.
• Двигатель.
• Вал.
• Цепь или ремень.
• Редуктор.

На крепкую и устойчивую станину устанавливается мотор, который должен быть довольно мощным. Лучше всего использовать трехфазные двигатели, хотя силу вращающего момента и повышение мощности иногда решают посредством установки маховика на вал двигателя. Вместе с двигателем устанавливается редуктор, который будет понижать скорость вращения и увеличивать мощность. Далее на редуктор устанавливается вал с жестко посаженным колуном — шурупом.

Передача вращательного момента от мотора к редуктору может быть как напрямую, так и ременной или цепной. Для нормальной работы важно, чтобы колун вращался со скоростью не менее 250−300 оборотов в минуту. Также, если нет навыка работы с электричеством, лучше позвать специалиста для выбора и подключения двигателя к электросети. Устройства данного типа чаще всего используют в домашнем хозяйстве, для бань и небольших котельных. Если же необходима большая производительность, то можно собрать самодельный гидравлический дровокол. Однако для этого вида дровокола понадобятся особые детали, которые добыть будет непросто.

Гидравлический колун

Для гидравлических типов колунов характерен большой объем работы за короткое время. Работает данный агрегат благодаря гидронасосу и двигателю. Сам колун в устройстве можно расположить в качестве упора либо на конце штока. При сборке агрегата важно просчитывать некоторые детали:

• Установка колоды — рубить полено можно вертикально и горизонтально.
• Длина обрабатываемого полена.
• Усилие, прилагаемое для работы, — зависит от цилиндра и мотора.
• Мощность двигателя — зависит от подключения к сети 220 или 380 В.
• Приобретение гидроцилиндра.
• Приобретение масляного бака.
• Установка масляного насоса.
• Установка двигателя.
• Узел масляного потока.
• Металлический уголок 30−40 мм.
• Куски листового металла.

Гидравлический колун собрать сложнее, однако он более производительный, чем редукторный дровокол. Гидравлика позволяет выполнять большой объем работы. Можно использовать для продажи готовых дров. Такой дровокол по своему принципу похож на дровокол с домкратом, поэтому собрать гидроколун не так уж и сложно, главное — рассчитать длину обрабатываемых колод.

Реечный дровокол

Из названия сразу можно понять, что в механизме задействована рейка, а колун крепится к ней. При нажатии на специально установленную ручку устройство приводится в действие, и полено раскалывается. Ручкой производится зацепление шестерен, и рейка с колуном передвигается к бревну. Бревно устанавливается между колуном и упором, который расположен на кожухе редуктора.

Такой колун очень хорошо подходит для использования в домашних условиях. В основном аппараты такого типа работают от электричества и приводятся в работу от электродвигателя, занимают небольшое пространство, и специальное обслуживание не требуется. При сборке нужно сразу определить, какой будет максимальная длина полена и мощность самого устройства. Как и другие виды, продается в заводском варианте, но самодельный колун обойдется дешевле.

Конструкция реечного колуна

Самое сложное — это зубчатая передача. Для основы нужно изготовить мощную стальную станину, к которой будет прикреплен мотор, редуктор и все остальные детали. Мотор желательно выбирать не менее 2 кВт. Для передачи движения используются шкивы с соотношением 1:4 или редуктор с соотношением передачи выше 8:1.

При отсутствии электродвигателя можно использовать бензиновые моторы, но из-за больших оборотов придется увеличивать соотношение передачи редуктора. Колун изготавливается из крепкой стали толщиной не меньше 10 мм, с заточенным краем под 90 градусов. Шестерня реечной подачи устанавливается над станиной с расстоянием 40−60 мм и от ножа по длине двух обрабатываемых полен. Высоту каретки определяют высотой установки шестерни реечного механизма, они должны быть одинаковы.

На передней части каретки, напротив ножа, устанавливается поперечная пластина, которая будет толкателем, рекомендуется использовать сталь толщиной больше 7 мм. На каретке устанавливается шарнирное соединение, которое дает возможность рейке подниматься и опускаться. Для поднятия рейки выше станины устанавливается пружина, которая в то же время двигает каретку в сторону редуктора. Дальше устанавливается рычаг, которым управляется работа станка, — при нажатом рычаге рейка зацепляется с шестерней и двигается к полену. Сама рейка изготавливается короче от длины между подающей пластиной к ножу.

Совет по мобильности дровокола

Иногда может потребоваться перестановка устройства с одного места на другое, однако в связи с большим весом такие манипуляции невозможны. Для развязки такой ситуации можно изготавливать передвижную станину, которая оснащается колесами. Они могут быть самыми разнообразными, к примеру, от садовой или строительной тачки. При этом желательно предусматривать блокиратор для колес или съемную конструкцию, так как во время работы такой механизм будет менее устойчивым.

Колка дров считается весьма полезным занятием для здоровья человека – одновременно это и физическая подготовка, и стимуляция сердечной мышцы. Тем не менее махать топором для многих современных людей весьма утомительно – то ли физическая подготовка слабая, то ли негативным образом сказывается на них цивилизация. В общем, нынешние люди готовы проводить время в спортзале, но никак не за таким занятием, как колка дров. Даже если и приходится им сталкиваться с такой работой, то все равно они стараются облегчить ее, придумывая различные электрические дровоколы. Да, они хороши, но зачем тратить много средств на покупку оборудования, которое будет использоваться на даче от случая к случаю, если самостоятельно можно изготовить ручной дровокол, который одновременно и облегчит и обезопасит процесс заготовки дров? О том, как его сделать, мы расскажем на этой странице сайта moyadacha.org.

Колун для дров своими руками фото

Что понадобится для изготовления ручного дровокола

По большому счету, для того, чтобы самостоятельно изготовить простой ручной мини дровокол, понадобится не так уж и много – в первую очередь, это умение пользоваться сварочным аппаратом. Если у вас таких навыков нет, расстраиваться не нужно – всегда есть друзья и приятели, которые за теплую и душевную компанию смогут помочь вам в этом вопросе. В таком случае вам понадобится только собрать все необходимое и самостоятельно сделать заготовку. Для всего этого понадобятся следующие вещи.

1. Лист толстого металла 7-10 мм. Кусок сравнительно небольшой – если говорить о фрагментах, то нужна будет полоса металла шириной порядка 100м. Из нее нужно вырезать один кусок длиной 300 мм и два куска длиной по 150 мм. В принципе, если вы планируете рубить поленья большого диаметра, то длину этих пластин нужно будет увеличить.
2. Пластина металла для основания дровокола. Здесь можно взять железо тоньше – миллиметров пять в толщину вполне будет достаточно. Размер пластины, если исходить из указанных выше деталей, примерно составляет 300 на 300 мм .
3. Металлический прут круглого или квадратного сечения – как вариант, подойдет и труба, но прут лучше. Дровокол будет подвергаться неслабым ударным нагрузкам, и труба может долго не протянуть. Сечение прута как минимум 20 мм в диаметре или в стороне квадрата. Сколько понадобится прутка? Ориентировочно около 3 метров.

В принципе, это все – если вы, конечно, не относитесь к разряду эстетов и не захотите украсить ручной колун для дров различными коваными финтифлюшками и выставить его на всеобщее обозрение. Не стоит смеяться, есть и такие люди – они просто любят коллекционировать необычные вещи ручной работы. Также не следует забывать и об инструментах – кроме сварочного аппарата, еще понадобится болгарка и электроточило, электроды и прочие мелкие инструменты типа зажимов, молотка и так далее. Чтобы лучше понимать, что придется изготавливать, можно посмотреть приложенное видео, в котором показан один из вариантов такого приспособления для колки дров.

Как сделать ручной дровокол своими руками

Для начала разберемся с нашими пластинами шириной 100 мм. Как и говорилось выше, их должно быть три. С ними нужно будет проделать такую штуку – сначала заточить по одной стороне наподобие как топор (с двух сторон). Потом с помощью сварки собрать из них крест – собрать так, чтобы заточенные края находились с одной стороны креста. По сути, к центру длинной полосы нужно будет приварить короткие полосы – думаю, разберетесь, сложного здесь ничего нет. Проваривать нужно хорошо со всех сторон. После того как крест будет готов, можно приступать к сборке дровокола.

1. Берем этот крест и с каждой его стороны привариваем прут, предварительно порезанный на равные отрезки длиной 400-500 мм. Привариваем так, чтобы низ креста располагался на расстоянии 250 мм от края прута. Грубо говоря, приделываем кресту ноги, которые поднимут его над землей сантиметров на 25.
2. Теперь берем лист металла (тот, который предназначался для основания колуна) и устанавливаем крест с ногами на него. Привариваем капитально. Теперь конструкция будет стоять уверенно и не шататься – имея широкую площадь основания, даже при сильных ударах приспособление не будет сильно вдавливаться в грунт.
3. Следующим этапом сверху прутьев (те, которые торчат выше креста) делаем ободок – неважно, круглый или квадратный, как вам будет удобно. В его задачи входит удерживать полено вертикально. Благодаря ободку полено не будет падать.

Дровокол ручной фото

После того, как ободок будет надежно приварен к стойкам, колун можно будет испытать. Работает он весьма просто. На крест устанавливается полено, по которому вы бьете кувалдой – в результате бревно разлетается на четыре части. Если нужно мельче – устанавливаем на крест каждую половинку в отдельности и опять бьем кувалдой. Скажете, зачем все это нужно? В смысле, такие сложности, когда можно просто топором помахать. Можно и помахать, если имеется сноровка – против этого ничего не имею, но так вы наверняка разбиваете одно бревно на четыре части с одного удара, а топором придется махать намного чаще и больше. В общем, это удобство и безопасность в том числе.

Как усовершенствовать ручной колун для дров

После того, как вы испытаете такое приспособление и вдоволь насладитесь плодами своих усилий, наверняка у вас возникнет желание несколько усовершенствовать свой самодельный колун для дров. Тем более что все предпосылки для этого имеются. На много здесь, конечно, рассчитывать не придется, но тем не менее парочку улучшений произвести можно.

1. В первую очередь, следует позаботиться о надежном креплении дровокола, например, на большой колоде или бетонной плите. Здесь все просто – в листе металла на основании дровокола необходимо просверлить как минимум четыре отверстия, через которые закрепить колун для дров к жесткой опоре саморезами (или в случае с бетоном – анкерами).
2. Чтобы колун эффективно справлялся с поставленными перед ним задачами, и вам приходилось прикладывать меньше усилий в процессе рубки дров, крестообразное лезвие лучше расширить в нижней стороне, так сказать, сделать его толще. Здесь можно пойти двумя путями – наварить на низ ножа еще полосы металла, после чего заточить крестообразные ножи наискось с уширением вниз, либо же приварить внизу уже готовые клинышки, что намного проще и самое главное – не нужно будет разрезать конструкцию, чтобы получить доступ к ножам. С каждой стороны лезвия приваривают несколько таких косынок, срезанных под углом 25-30 градусов. Точить эти косынки не нужно – они необходимы для того, чтобы растягивать бревно в разные стороны. Разрывать его на четыре части.

Как сделать колун для дров фото

В принципе, такой дровокол может иметь большее количество ножей. С одной стороны это хорошо – вроде как и бревно на большее количество частей разлетаться будет. А с другой стороны не совсем хорошо – чем больше ножей, тем в более стесненных условиях будут находиться расколотые дрова. Короче говоря, они там будут застревать, и очень много усилий и времени придется тратить на то, чтобы их вытащить из колуна. Вообще оптимально – это одно крестовое лезвие. Как вариант, вообще можно остановиться на одном – его вполне будет достаточно для нужд дачи, даже если вы отапливаете ее изредка дровяной печью.

В заключение темы про ручной дровокол остается добавить только одно – сказать, что такой дровокол позволяет рубить поленья не только на дрова большого размера, но и колоть их на очень тонкие щепки. Изготовить лучины для розжига печи или мангала таким способом весьма несложно.

Чертежи дровокольника с маховиком

С дровоколами оригинальной конструкции с маховиком кинетическая энергия снижается. сохраненные во вращающихся маховиках вес и число оборотов в минуту, что обеспечивает огромную преимущество силы. Можно нанести несколько ударов, чтобы проехать через любую тип текстуры древесины твердых пород для колки бревна. С плотной твердой древесиной маховик может заглохнуть при ударе перегрузки, но может восстановиться при расколе второй.

Современный Сплиттеры с маховиком работают иначе.Кинетическая энергия сохраняется во вращающемся дровоколы маховики. Эти маховики прочно прикреплены к неразъемной шестерня. Для передачи мощности от ведущей шестерни на бревно, рейку передача включается кулачковым методом. Реечная шестерня теперь полностью включена и заблокирован в ведущей шестерне, выдвигается с усилием от 12 до 24 тонн.

Из-за веса маховика и частоты вращения, установлен на шарикоподшипниках. и закрепленная на раме ведущая шестерня имеет огромное преимущество в мощности.В конце полного хода 24 дюйма стойка подпружинена вверх. и назад отключает блокировку кулачка и немедленно возвращается, чтобы начать должность.

Дровокол с маховиком, Принципы мощности

Маховик Конструкции дровоколов предлагают множество запатентованных форм для забивания тарана в кусок дерева, чтобы разделить его на отдельные части.

С помощью маховика это действие делителя бревен может быть мгновенно срабатывает, чтобы включить или выключить момент маховика с приводом от двигателя.

Это, в свою очередь, запускает работу трансмиссии, включая сцепление. который передает энергию маховика, когда он используется для приведения в движение гидроцилиндра на кусок дерева, чтобы расколоть его быстрым движением по сравнению с обычным гидроцилиндры с гидравлическим приводом.

Функции безопасности позволяют сопротивлению эффективно отключать двигатель, если нагрузка на маховик становится достаточно большой, чтобы вызвать перегрузку двигателя.

Эта система гидроцилиндров с реечным приводом обеспечивает гораздо более быстрый цикл время, чем то, что встречается с обычными дровоколами.

Дровокол с маховиком Super Split

Дровокол SUPER SPLIT® — это полуавтоматическая машина, спроектированная помня о безопасности. Из-за этой функции безопасности каждый цикл должен активироваться вручную. Однако после активации он завершит полный цикл и вернуться в исходное положение. Однако стойка может можно в любой момент отключить, нажав на ручку управления.

При работе с очень плотной древесиной маховик может заглохнуть при перегрузке.Маховик время восстановления составляет около 1/2 секунды, и можно нанести несколько ударов по через любую твердую древесину. Если вы когда-нибудь размахивали тяжелой булавой нанесите сильный удар по бревну, вы легко поймете, почему древесина SUPER SPLIT® Принцип колки предлагает более эффективную систему колки древесины.

Современные дровоколы с маховиком производят больше дров за меньшее время!

Дровокол с винтажным маховиком

Винтажные пирамидальные дровоколы с маховиком

Винтажный дровокол с ременным приводом

Дровокол с маховиком Vintage Pedestal

Как сделать свой собственный дровокол

Вы устали колоть дрова вручную? От старого доброго топора у вас появляются волдыри и болит спина?

Возможно, пришло время подумать о делителе бревен, чтобы немного снизить нагрузку.

Дровоколы могут быть дорогими, и не каждому по карману. Однако есть альтернатива: сделай сам!

Для тех, кто хочет попробовать создать свой собственный разделитель журналов, в этой статье будет изложено все, что вам нужно знать о машине, и как вы можете сделать свою собственную.

В этом посте мы рассмотрим:

• Что такое разделитель журналов?
• Каковы преимущества разделителя бревен?
• Как сделать дровокол?
• Как безопасно использовать разделитель журналов?

Как сделать дровокол?

Когда дело доходит до изготовления самодельного бревна, у вас есть два варианта:

• Простая модель, в которой режущее лезвие приводится в действие вручную
• Более сложный гидравлический разделитель бревен, который сложнее построить, но, скорее всего, приведет к лучшая производительность.

Использование разделителя для бревен может сэкономить время и энергию, когда вы пытаетесь рубить дрова.

К сожалению, разветвители, купленные в магазине, могут стоить тысячи долларов за приличную машину.

Хорошая новость заключается в том, что вы можете сделать бревна своими руками из своих частей, если вы механически склонны и терпеливы.

Итак, вы хотите знать, как создать свой собственный разделитель журналов?

Главное, что вам понадобится, это база оси колеса, заостренный режущий клин, резервуар для жидкости и несколько других деталей.

Вы можете использовать ось, чтобы буксировать сплиттер и перемещать его с места на место.

Прежде чем мы перейдем к планам, давайте посмотрим, какие материалы вам понадобятся для выполнения работы.

Какие материалы вам понадобятся, чтобы сделать дровокол дома?

Изготовление бревна в домашних условиях сэкономит вам немало денег. Вам понадобится довольно много запчастей, но их не так уж и сложно найти, если заглянуть в местные хозяйственные магазины, мусорные лавки и на Craigslist.

Вот материалы, которые вам понадобятся:

• Цилиндр диаметром не менее четырех дюймов
• Двигатель мощностью пять или более лошадиных сил
• Широкий острый клин необходим при строительстве бревна разветвитель. Острота позволит вам плавно разрезать бревно, а ширина равномерно раздвигает бревно.
• Гидравлическая система с предохранительным клапаном. Если у вас нет предохранительного клапана, он может очень быстро взорваться или сломаться. Возникающее давление невероятно, поэтому используйте предохранительный клапан, чтобы сбросить давление и обеспечить безопасную работу.
• Используйте трубы, которые могут выдерживать давление не менее 2500 фунтов на квадратный дюйм (стальные водопроводные трубы не годятся).
• В качестве масла используйте чистое гидравлическое масло или моторное масло без моющих присадок.
• Когда вы выбираете гидравлический насос, убедитесь, что вы выбрали тот, который является поршневым, это может быть шестеренчатый или лопастной насос.
• Фиксирующие ремни или защелки, чтобы постоянно удерживать цилиндр на месте.
• Удалите воздух из резервуара, чтобы жидкость не создавала слишком большого давления при запуске делителя бревен.
• Всасывающая линия должна иметь большую ширину, чем напорная линия, потому что тянуть масло труднее, чем проталкивать его.

Примечание. Возвратная линия не обязательно должна быть шлангом высокого давления, поскольку она не будет иметь дело со скоплением жидкости.

Где взять эти материалы?

Большинство вышеперечисленных материалов можно приобрести в таких магазинах, как Home Depot, Lowe’s и других универмагах, где есть инструменты и оборудование.

Вы также можете купить многие из товаров на Amazon и в других интернет-магазинах, если вы хотите, чтобы они были доставлены прямо к вашей входной двери.

К сожалению, вам придется поискать на свалках и в Facebook Marketplace, eBay или Craigslist, чтобы найти аксель и некоторые другие детали.

В общем, все обойдется вам намного дешевле, чем вы бы потратили на новый бензоколонный дровокол. Еще гораздо интереснее сделать это самому!

Бревна дровоколы стоят от 1000 до 10 000 долларов за хороший, но вы можете сделать свой собственный всего за пару сотен долларов. Общая стоимость может быть еще ниже, если у вас уже есть некоторые общие части, которые сохраняются у многих домовладельцев.

DIY Basic Log Splitter

Чтобы построить базовый разделитель бревен, вам необходимо создать систему, которая опускает лезвие на куски дерева с достаточной силой, чтобы оно раскололо.

1. Начните с прикрепления лезвия к длинной руке.
2. Установите раму с пружиной, которая будет приводить лезвие в исходное положение после каждого взмаха.
3. Используйте достаточно большую пружину, чтобы прикрепить к ней груз. Это придаст лезвию большую силу при опускании. Рама также должна удерживать дерево на месте, чтобы оно не сдвигалось под действием лезвия.

Здесь описывается базовая модель разделителя бревен, которой нужно управлять вручную.

Пользователю нужно будет подтягиваться при каждом взмахе, и машина опускает лезвие, чтобы расколоть кусок дерева.

Хотя это может улучшить производительность и, надеюсь, уменьшить нагрузку на вашу спину, вряд ли он будет значительно эффективен для больших куч древесины.

Гидравлический разделитель бревен своими руками

Эту модель гораздо сложнее построить, но если вы упорствуете, то пожнете плоды.Эта конструкция разрезает древесину вертикально, что еще больше сокращает подъем, который вам нужно делать, чтобы расколоть древесину.

1. Начните с создания прочной рамы, в которой есть место для удержания, чтобы кусок дерева оставался неподвижным.
2. Создайте педаль, которая будет использоваться в качестве рычага для запуска клапана, который будет передавать мощность на бак.
3. Затем энергия будет прокачиваться через цилиндр, используя давление, чтобы опустить лезвие на кусок дерева.
4. Система клапана и пружины вернет лезвие в исходное положение после раскола древесины.
5. Для использования просто нажимайте на педаль для каждого удара.

Каковы преимущества разделителя бревен?

Использование бревна для резки древесины имеет ряд преимуществ по сравнению с надежным топором. Если вы планируете построить свой собственный дровокол, стоит взглянуть на эти преимущества, чтобы убедиться в его ценности.

Так будет лучше для вашего тела

Колка дерева топором может сказаться на вашей спине и плечах, не говоря уже о твердых мозолях, которые образуются на ваших руках.

Если этого становится слишком много, подумайте о переходе на разделитель журналов. Выполняя всю тяжелую работу, вы снимете большую нагрузку с вашего тела.

Просто убедитесь, что у вас есть разделитель бревен подходящего размера, чтобы вам не пришлось использовать большую физическую силу.

Это будет быстрее

Использование машины для колки бревен намного быстрее, чем ручная колка древесины.

Машина очень эффективно выплевывает полезные куски дров; все, что вам нужно сделать, это управлять им.

С его помощью можно изготавливать куски дерева одинакового размера.

Бревна бывает трудно расколоть, а различные сучки в древесине часто означают, что они ломаются в уникальных формах и размерах.

Упростите укладку дров с помощью машины для колки дров.

Так получится растопка идеального размера, которую можно легко сохранить для будущего использования.

Можно использовать для древесины твердых пород

Древесину твердых пород практически невозможно расколоть топором. Как следует из названия, это просто твердый материал, который обычно требует большей мощности, чем есть у одного человека.

Здесь действительно пригодится разделитель бревен.

Забудьте о тех днях, когда вам приходилось бороться с топором, снова и снова размахивая им над головой, просто надеясь оставить вмятину на куске дерева.

Дровокол снимет эти усилия и превратит вашу древесину лиственных пород в небольшие полезные кусочки растопки.

Что такое дровокол?

Дровокол — это машина, которая поможет вам легко распилить дрова.

По сути, он берет куски дерева, предварительно распиленные с помощью бензопилы или пилорамы, и превращает их в полезные дрова и растопку (и все это без использования топора и больших физических нагрузок!).

Процесс раскалывания дров становится намного быстрее и проще, так что можно получить груду дров за долю времени, необходимого для использования топора.

Для тех из вас, кто интересуется механикой всего этого, машины для колки бревен используют гидравлическую энергию для работы.

Чтобы расколоть дрова с помощью бревна, вам сначала нужно поместить кусок дерева в машину. Оператор нажимает кнопку, которая переключает гидрораспределитель. Это движение направляет жидкость к концу гидравлического цилиндра, что заставляет поршни двигаться вверх и вниз.

Бревно входит в машину, и давление создается за счет движения жидкости, заставляя машину раскалывать древесину.

Каждая машина немного отличается, поэтому всегда следует обращаться к руководству по эксплуатации перед тем, как начать ее использовать.

Некоторые машины работают на бензине, другие — на электричестве.

Выбор машины зависит от ваших предпочтений и требований.

Убедитесь, что вы провели исследование и определите, нужен ли вам большой или маленький разделитель бревен, а также другие критерии.

Как безопасно использовать разделитель журналов?

Эти советы помогут вам и окружающим вас людям оставаться в безопасности при работе с дровоколом.

• Носить защитное снаряжение. Всегда надевайте защитные очки и перчатки при работе с дровоколом, в том числе в версии для дома.
• Никогда не работайте в присутствии детей. Проверьте свое окружение и освободите место для детей перед началом работы. Они могут получить серьезные травмы, если они помешают лезвию или столкнутся с летящими обломками.
• Не работаю в нетрезвом состоянии. Вам следует использовать разделитель бревен только тогда, когда ваш разум ясен и у вас есть способность сосредоточиться.Никогда не прикасайтесь к этой машине, если вы употребили психоактивные вещества, в том числе алкоголь.
• Всегда сначала проверяйте журналы. Проверяйте каждое бревно, когда вы кладете его в машину. У некоторых есть разные узлы и формы, из-за которых они могут разворачиваться или раскалываться.
• Работайте с соответствующим освещением. Никогда не используйте бревна в темноте, если вы не видите, что делаете.

Заключение

Вот некоторые из ключевых моментов, которые вы должны вынести из этого поста:

• Дровоколы — ценные машины. Они могут упростить и ускорить рубку дров, а также снимут с пользователя большую нагрузку.
• Дровоколы могут быть дорогими, но их можно построить самостоятельно. Есть два варианта: базовый, ручной вариант или гидравлическая система своими руками.
• При работе с дровоколом всегда соблюдайте правила техники безопасности. Никогда не используйте эту машину без защитной одежды, в непосредственной близости от детей или под воздействием психоактивных веществ.

Строительство дровокол — навес

Монтажный цилиндр

Сначала опустите изнашиваемую подушку, а нож — сверху. Затем я использовал четыре C-образных зажима и зажал вместе нижнюю износостойкую полосу нейлоновых резинок и нижний зажим. Затем в верхней части просверлил отверстия в трех пластиковых полосках. Снимите зажимы и просверлите все отверстия до 12,5 мм. Затем вы можете собрать его, используя по четыре болта в каждом углу. Мои нейлоновые накладки начинались с толщины 25 мм, и к тому времени, когда я установил узел ножа на плотную скользящую посадку, они были 21 мм.Для их обработки просто используйте рейсмус для дерева. Установив нож на место, прикрепите верхнюю проушину гидроцилиндра (конец вала) к монтажным проушинам с помощью подходящего штифта. Полностью выдвиньте цилиндр, а затем переместите весь узел вперед, пока нож не выйдет из упора на 5 мм. Теперь это определяет, где будет обрезана балка и приварены задние крепления. Это измерение относится к типу цилиндра и величине вашего хода. В моем примере у нас ход 400 мм, а при использовании нашего стандартного цилиндра это измерение составляет 1365 мм.Чтобы найти это измерение точным, я потрудился установить цилиндр с помощью штифта через задние крепления и прижать узел к балке. Только тогда оставалось лишь пометить его и разрезать. Затем были приварены все пластины для переустановки. Я обработал два высокопрочных штифта, приварил их к «рыбьим глазам», и мы были почти у цели.

Защитный кожух

Я решил добавить какой-то защитный кожух, чтобы защитить оператора от раздавливания руки, если бревно застрянет на ноже при обратном ходе.Я вырезал несколько профилей из 10-миллиметровой пластины, чтобы очистить нож. Он был приварен на 400 мм от внутреннего края наковальни. Затем для дополнительной прочности был добавлен элемент жесткости размером 60 x 10 мм. К гарде и наковальне приваривались два крыла толщиной 200 х 5 мм. Они действуют как пара дополнительных рук при работе с более неудобными кольцами.

Клапан

Для удержания клапана я использовал кусок размером 50 x 50 x 3 RHS, длиной 480 мм, с концами, обрезанными под углом примерно 20 градусов. Местоположение — это личный выбор, потому что каждый, кажется, использует сплиттер по-своему.Поскольку я правша и большую часть времени буду использовать сплиттер в горизонтальном положении, я решил установить клапан с правой стороны (глядя вперед от наковальни) и на 650 мм назад. Я сделал монтажную пластину, подходящую к типу клапана, который использовал, и приварил ее сверху. На этом сборка основного сплиттера завершена.

Брызговики

Для брызговиков я использовал низкоуглеродистую сталь 3 мм x 200 мм x 1040 мм длиной. Внутренняя часть имеет высоту 180 мм и длину 600 мм. Для косынки использовались диагональные детали, вырезанные из углов спинки.Вам могут потребоваться разные размеры в зависимости от размера вашего колеса и шин. Я использовал 13-дюймовые сверхпрочные низкопрофильные шины. Две рамки для фонарей были изготовлены с вырезом примерно 3 мм, причем правая часть имела прорезь в верхней части для освещения номерного знака. Пластина устанавливается вертикально на ограждение над ней.

Силовой агрегат

С надетыми ограждениями это почти завершает основное производство, поэтому я смог найти хорошее место для гидроагрегата и двигателя мощностью 7 л.с.Используемый вами двигатель будет определять, как будет выглядеть ваша монтажная пластина. У меня есть верхняя пластина размером 250 x 250 x 6 мм с обеими сторонами, сложенными на 180 мм и обрезанными по диагонали. Он полностью приваривается к масляному резервуару, а затем просверливается в соответствии с креплениями двигателя.

Буксирный крюк

Для сцепки фаркопа у меня был кусок 16 мм пластины размером 270 х 95 мм. Это было просверлено для муфты и приварено к дышлу. После завершения изготовления установка окончательного баланса буксировки и погрузочно-разгрузочных работ выполняется двумя людьми.Попросите кого-нибудь удерживать переднюю часть дышла, пока вы поднимаете заднюю стойку. Я обнаружил, что задняя часть была намного тяжелее передней. Поэтому, заблокировав ось и колеса, я прорезал четыре гвоздя дышла и сдвинул всю дышло вперед (с присоединенным главным разделительным узлом), пока не набрал примерно 25 кг веса спереди. Я использовал весы для рыб, чтобы подтвердить это. Затем я проверил, что узел по-прежнему квадратный и центральный на оси, и полностью приварил его. Изготовление завершено, я все разобрал и обработал все края и сварные швы с помощью откидного диска, чтобы удалить острые края и брызги.Все было подготовлено к покраске, грунтовке и окончательному покрытию.

Планы вертикального разветвителя бревен, разработанные для домашнего производства

Сегодняшние вертикальные дровоколы в большинстве случаев могут работать в любом вертикальное или горизонтальное положение. Поместив бревно в стойку положение на ножке разделителя, после чего можно включить разделитель, гидроцилиндр и клин в бревне для раскалывания.

Этот универсальное использование удобно, хотя и не так хорошо, как макет для использования в горизонтальное положение как горизонтальный разветвитель.

Вертикальный дровокол позволяет снизить интенсивный труд подъем больших бревен.

Эта операция упрощается тем, что вы можете переворачивать бревна к ножке для колки бревна и на ней.

Низкий Низкие цены!!!

Приобрести набор САПР для проектирования Планы вертикального бревна сегодня!

Наши планы вертикального делителя бревен включают полное изготовление и инструкции по сборке, в том числе:

21 страница pdf Планы вертикальной разделки бревен

• Обзор плана
• Содержание
• Ведомость материалов
• Список компонентов
• Обзор планов сборки
• Планы сборки, вид спереди
• Планы сборки, вращение, вид
• Планы сборки, вертикальный вид
• Инструкции по изготовлению
• Гидравлическая схема
• Инструкция по монтажу
• Вид с поворотом в плане

Вертикальные дровоколы имеют преимущество: рабочая зона прямо на земле.

Однако, если у вас болит спина, это будет недостатком, так как ну, так как большую часть времени вы будете проводить, наклонившись или на колени движутся по дереву

При использовании вертикальной системы бревна должны стоять вертикально, чтобы клин разделителя можно продавить через бревно, когда оно раскалывается пополам или пополам, в зависимости от вашего выбора клиньев дровоколов ты используешь.

Чаще всего вы найдете более легкие жилые бревна сплиттеры — это вертикальные агрегаты, а сплиттеры коммерческого класса — более обычно горизонтальные блоки.

Когда делитель наклонен в вертикальное положение, легче использовать при работе с бревнами большого диаметра, переворачивая их и на подставку для отдыха сплиттера с легкостью. Это помогает мышцы спины сильно растягиваются, так как это снижает потребность в подъеме тяжелого бревна на машину.

Советы: как построить самодельный вертикальный дровокол

Вот несколько полезных советов, которые нужно знать перед началом строительства. на самодельном дровоколе, который поможет в его работе при максимальной эффективности.

• Первый, купите набор наших недорогих тарифных планов для разделки бревен из выбора в правом столбце выше, чтобы у вас был твердый план атаки на этом проекте.
• Рекомендую использовать цилиндр двустороннего действия вместе с автоцилиндром. клапан управления циклом, который позволяет цилиндру втягиваться автоматически когда рычаг регулирующего клапана отпущен. Длина хода цилиндра следует определять, выбирая максимальную длину бревна, которое вы планирую разделить плюс несколько дюймов на «страховку».
• Как и любая другая гидравлическая система, дровокол должен иметь предохранительный клапан для предотвращения повреждений. Это должно присутствовать по вашему выбору регулирующих клапанов. Установите предохранительный клапан в он отключится непосредственно перед тем, как двигатель собирается заглохнуть.
• Для вертикальных блоков правильная конструкция — поставить опору для бревна пластина на днище вертикального двутавра. Это позволяет оператору прикатать к нему бревно для раскалывания.
• Всасывающий шланг, проходящий между баком гидравлической жидкости. и насос должен быть достаточно большого диаметра, чтобы масло могло проходить через эффективно.
• Обратный трубопровод не должен выдерживать высокое давление и следовательно, не требуется рассчитывать на высокое давление для перемещения жидкость.
• Гидравлический насос дровоколы должен быть объемного типа. типа и быть либо агрегатом с шестеренчатым приводом, либо пластинчатым насосом.
• Лучше всего использовать чистое гидравлическое масло или двигатель без моющих средств. масло в гидравлической системе, чтобы избежать проблем коагуляции в вашей гидравлическая система бревенчатых ножниц.
• Соединения крепления цилиндра на обоих концах должны быть прочными. и долговечны, так как они получают полную мощность, которую ваш дровокол производит.
• Убедитесь, что из гидравлического бака нет воздуха. должным образом.
• Скользящий клин должен работать. плавно и свободно по двутавру, но и ехать достаточно плотно на балке, чтобы предотвратить ее заедание или заклинивание во время работы.Слишком большое количество помоев позволит ему скручиваться и скручиваться.
• Нож для колки, который вы выберете, может разрезать древесину пополам, четверти или на шесть частей в зависимости от его дизайна. Он также может расширяться достаточно далеко к задней части лезвия, чтобы раздвинуть половинки каждого бревна по мере его разделения.

Горизонтальные / вертикальные комбинированные дровоколы

Вертикальные дровоколы популярны среди потребителей как никогда ищу домашний дровокол для личного пользования для производства дров для отопления их дома.Большинство из этих устройств предлагают возможность использования разветвители в горизонтальном или вертикальном положении. Этот универсальный способность может быть большим преимуществом в различных ситуациях, которые часто встречается при работе на неровных почвах.

При настройке и использовании разделителя журналов всегда в первую очередь обращайте внимание на безопасность. Помните, что эти единицы создают тоннажную силу, и это может привести к травмам. или даже смерть при неправильной эксплуатации. Думайте о безопасности прежде всего!

Гидравлика бревнорезчика и принцип его работы

ОСНОВНЫЕ ЧАСТИ ДРЕВЕСНОКОЛЕНИЯ

Гидравлический контур дровокольника

В большинстве дровоколов используется гидроцилиндр (подобный этим), чтобы протолкнуть отрезанный кусок бревна в заостренный клин, который раскалывает его.

Цилиндр приводится в движение гидравлическим маслом под давлением, создаваемым гидравлическим насосом. Двигатель или электродвигатель приводит в движение вал насоса и обеспечивает питание системы. Масло от насоса поступает к гидравлическому клапану, который обеспечивает управление движением цилиндра.

Источником масла является гидравлический резервуар (бак), который подсоединяется непосредственно к впускному отверстию насоса. Большинство из них используют гидравлическое масло с вязкостью AW32 (около 10 мас.%), Которое, конечно же, является важной частью любой гидравлической системы.На резервуаре есть вентилируемая крышка наливной горловины, которая позволяет воздуху «дышать» и выдыхать. Простой воздушный фильтр в нем не пропускает грязь.

Имеется или должен быть фильтр в обратной линии от выхода клапана до резервуара. (Всасывающие сетчатые фильтры на впускной линии не заменяют возвратный фильтр и не рекомендуются.)

Гидравлический предохранительный клапан регулирует максимальное давление, которое может создать насос, и является предохранительным клапаном. Обычно он находится внутри корпуса гидрораспределителя.Редко бывает в помпе. Без сброса давления большинство гидравлических насосов будут наращивать давление до тех пор, пока что-нибудь не сломается, например, шланг, цилиндр или сам насос.

ГИДРАВЛИЧЕСКАЯ ЦЕПЬ РАЗДЕЛИТЕЛЯ БРЕВНЯ. Сброс обычно встроен в распределительный клапан.

ГИДРАВЛИЧЕСКИЙ НАСОС

В большинстве дровоколов используется двухступенчатый шестеренчатый насос, который представляет собой специальный тип гидравлического насоса. Они редко используются в каких-либо других гидравлических системах. Но они широко доступны и относительно дешевы, потому что многие из них продаются на дровоколы.

Одноступенчатые насосы

Начнем с основ. Шестеренчатые насосы являются наиболее распространенным и наименее дорогим типом гидравлических насосов. Они состоят из 2 валов, каждый с шестерней, которая входит в зацепление со своей парой для перемещения масла из впускного отверстия в выпускное или напорное. Масло задерживается в полостях между зубьями шестерни и переносится по внешней стороне шестерни к выходному отверстию. Зубчатые зубья шестерни в центре препятствуют возврату масла на впускную сторону. Один вал выступает из корпуса и приводится в движение двигателем.Другой вал скрыт внутри корпуса насоса. Одна шестерня приводит в движение другую.

Одноступенчатый шестеренчатый насос

Двухступенчатые насосы

Двухступенчатые насосы обеспечивают отличную производительность сплиттеров при использовании небольших двигателей. Двухступенчатый насос состоит из 2 шестеренчатых насосов в едином корпусе и байпасного клапана. Один комплект шестерен примерно в 3 раза больше (длины) второго. Когда клапан находится в нейтральном положении и давление в системе низкое, обе зубчатые передачи перекачивают масло в систему. С насосом «16 галлонов в минуту» они будут перекачивать 16 галлонов в минуту, когда вал насоса вращается (двигателем) со скоростью 3400 об / мин.То есть комбинация выходных сигналов обоих наборов передач равна 16 галлонам в минуту.

Когда клапан перемещается, он довольно быстро перемещает цилиндр. Но когда бревно ударяется о клин, сопротивление увеличивается, и давление возвращается к насосу. Теперь в игру вступает перепускной клапан. Когда противодавление достигает 700-800 фунтов на квадратный дюйм, масло из большего набора шестерен может проходить обратно на впускную сторону насоса (при почти 0 фунтов на квадратный дюйм), а не вытесняться из порта нагнетания. Таким образом, единственное масло, которое вытесняется, поступает из маленькой шестеренки.Это требует гораздо меньше мощности и позволяет использовать двигатель достаточно небольшого размера для создания высокого давления, необходимого для раскалывания древесины, обеспечивая при этом хорошую скорость цилиндра, когда он не находится под большой нагрузкой (что происходит в большинстве случаев). Открытие и закрытие байпаса происходит автоматически, активируется давлением масла. Это настолько гладко, что обычно трудно заметить, что это происходит. Таким образом, двухступенчатые насосы дают нашим дровоколам лучшее из обоих преимуществ: высокое давление, когда это необходимо, и высокую скорость в остальное время.

Иногда мы видим самодельные дровоколы с одноступенчатыми насосами, которые часто используются повторно с другим типом машин. Обычно они довольно медленные, если только не используется двигатель, который намного больше обычного.

Эти насосы не имеют предохранительного клапана высокого давления. Вы должны предоставить его в другом месте системы! Почти всегда в гидрораспределителе.

ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР

Цилиндр является «приводом» системы: он преобразует гидравлическое давление и поток в силу, чтобы раскалывать древесину, и скорость, чтобы сделать ее эффективной.Чем больше диаметр цилиндра, тем большую силу (тоннаж) он передает, но тем медленнее он будет двигаться: для заполнения требуется больше масла, а значит, и больше времени.

Наиболее распространенный размер дровоколов — 4 x 24 дюйма, диаметр отверстия 4 дюйма на ход 24 дюйма. При давлении 2500 фунтов на квадратный дюйм от насоса он может оказывать толкающее усилие более 31 000 фунтов. Для сравнения, цилиндр с внутренним диаметром 5 дюймов может создавать усилие в 49 000 фунтов с тем же насосом, что более чем в 1,5 раза больше. Но 5-дюймовый цилиндр будет работать на 36% медленнее, поэтому они не распространены на обычных сплиттерах.

Да, я знаю, есть много дровоколов, рассчитанных на гораздо большую силу. А моя 4-цилиндровая Toyota может быть рассчитана на 140 миль в час. Это торговая игра. Большие числа являются теоретическими максимумами, а не практическими рабочими давлениями.

Гидравлический клапан для разделки бревен

Гидравлический распределитель управляет движением цилиндра. «Катушка», перемещаемая рукояткой, имеет 3 положения:

1. При нажатии в одну сторону масло от насоса поступает к основному отверстию цилиндра, что приводит к его расширению.И одновременно это позволяет маслу из отверстия на штоковой стороне цилиндра течь в обратную линию.

2. При отпускании золотник возвращается в нейтральное положение; масло из насоса проходит прямо в обратный канал, где оно возвращается обратно в резервуар, а порты цилиндра блокируются, поэтому цилиндр останавливается и удерживается на месте.

3. Когда рукоятка и золотник перемещаются в другую сторону, цилиндр меняет направление, и снова масло из его противоположного концевого отверстия может вернуться в резервуар.

Большинство клапанов для разделки бревен имеют 2 другие особенности: внутренний предохранительный клапан и возвратный фиксатор.

Предохранительный клапан состоит из тяжелой пружины с винтом регулировки сжатия и шара или тарельчатого клапана, упирающегося в седло. Он находится в канале между входным портом давления и возвратным портом, при этом шар или тарелка блокируют поток. Если давление масла достигает настройки регулировки, возможно, 2500 фунтов на квадратный дюйм, оно преодолевает давление пружины, тарельчатый клапан отступает, и масло из насоса может проходить напрямую к выпускному отверстию клапана, тем самым ограничивая максимальное давление масла в системе.При нормальном рабочем давлении сброс остается закрытым и не участвует в контуре.

Фиксатор возврата удерживает золотник в положении возврата цилиндра, поэтому оператор может отпустить рукоятку, пока цилиндр возвращается. Но это фиксатор со специальной функцией самоуничтожения: когда цилиндр «опускается до дна», давление масла внезапно увеличивается, автоматически освобождая фиксатор, так что золотник клапана может вернуться в нейтральное положение. В этом отличие от стандартного фиксатора, который не срабатывает сам по себе.

Масляный резервуар или резервуар

Гидравлическое масло для системы хранится в баке, обычно стальном. Резервуары выполняют две важные функции: они позволяют маслу оседать любые пузырьки воздуха и частицы загрязнений; и они позволяют маслу остыть, пока оно не циркулирует.

Для обеспечения достаточного охлаждения бак должен быть рассчитан на то, чтобы вмещать как минимум одну минуту масла. (16 галлонов для насоса на 16 галлонов в минуту). Слишком горячее масло, 180F, затвердевает уплотнения и будет слишком жидким для смазки вращающихся частей насоса, что приведет к преждевременному отказу насоса.Мы рекомендуем 150F в качестве максимальной рабочей температуры масла.

В резервуаре минимум 3 порта:

1. Всасывающий патрубок, вероятно, самый большой, подсоединенный к впускному отверстию насоса.

2. Обратный порт, часто с прикрепленным фильтром, соединенный с выпускным отверстием клапана.

3. Заливное отверстие в верхней части бака с прикрепленной крышкой сапуна.

Отверстия для всасывания и возврата должны располагаться по бокам резервуара, на пару дюймов выше дна, во избежание оседания там осадка.Линия всасывания должна быть достаточно низкой, чтобы никогда не попадал воздух, а обратная линия должна быть низкой, чтобы воздух не попал в масло. Кроме того, 2 порта должны быть достаточно разделены, чтобы избежать немедленного всасывания горячего возвращающегося масла обратно в трубопровод насоса.

Хорошие резервуары имеют съемную крышку, поэтому осадок можно время от времени очищать.

Фильтр

В каждой хорошей гидравлической системе есть фильтр для удаления мелких частиц загрязнений из масла. Рекомендуемый рейтинг — 10 микрон, (10 микрон равно 0.00039 дюймов; примерно 1/5 диаметра человеческого волоса). Такой тонкий фильтр закупорит линию всасывания, поэтому его необходимо устанавливать на обратной линии, как правило, прямо на обратном отверстии резервуара.

Головка фильтра имеет встроенный перепуск давления (обычно 15 фунтов на кв. Дюйм), поэтому фильтр не блокирует возврат, если он грязный или масло холодное. На головке может быть небольшой указатель, указывающий, когда следует заменить фильтрующий элемент. Если нет, то рекомендуется один раз в год.

Всасывающие сетчатые фильтры в резервуаре имеют толщину 100 микрон и более, поэтому не могут улавливать мелкие повреждающие частицы, такие как возвратный фильтр.И если они будут заблокированы, они могут вывести насос из строя, что значительно сократит его срок службы. Они не рекомендуются.

Гидравлическое масло

Гидравлическое масло смешано с химическими присадками, полезными для гидравлических систем. Они помогают противостоять износу, сбрасывать загрязнения, сохранять вязкость в холодном состоянии, противостоять пенообразованию, ржавчине и окислению и т. Д. Типичная вязкость составляет около SAE 10, обычно обозначается AW32.

Гидравлическое масло не подвергается воздействию температур горения двигателей внутреннего сгорания, поэтому обычно его хватает на длительный срок.Рекомендуется заменить масло, если оно слишком грязное, молочного цвета (загрязнение водой), плохо пахнет или горит. В противном случае лучше просто заменить фильтр и сэкономить на замене масла.
Масло более высокого качества снижает трение и нагрев. Дешевая нефть не дешевая!

ВЗГЛЯД НА ЗАПОМНИТЬ

• Гидравлическое давление (PSI) обеспечивает усилие ,
• Гидравлический поток (галлонов в минуту) обеспечивает скорость .
• Для всех практических целей они независимы друг от друга.

Как получить больше силы? Либо давление побольше, либо баллон побольше. Давление, которое вы, вероятно, не сможете сильно изменить. Проверьте настройку сброса на вашем направляющем клапане. Он контролирует максимум. Мы не рекомендуем давление выше 2500 фунтов на квадратный дюйм, что является практическим максимумом для большинства шестеренчатых насосов. Да, они иногда оцениваются в 3000 фунтов на квадратный дюйм или больше. Но это все равно, что вести машину со скоростью 125 миль в час. Может, у него получится, но постоянно? Не такая уж хорошая идея. Практически все насосы для дровоколов рассчитаны на одно и то же давление.В чем разница между насосами? Шестерни большего размера обеспечивают больший поток, а значит, большую скорость. И для их движения требуется больше лошадиных сил. Чтобы получить больше силы, вам понадобится цилиндр большего диаметра. Если вам нужна такая же скорость, как у меньшего цилиндра, вам понадобится насос большего размера и, возможно, более крупный двигатель для его привода.

Как увеличить скорость? Либо больший расход (галлонов в минуту), либо меньший баллон. Меньший цилиндр не потребует большей мощности, но будет производить меньшую силу. Больший поток поступает от более крупного насоса.Таким образом, вы получите ту же силу, но для нового насоса потребуется больше мощности.

Еще одним фактором, который следует учитывать при выборе цилиндров для делителя бревен, является диаметр стержня. Чем больше шток, тем быстрее будет втягиваться цилиндр. (Для заполнения возвратного конца цилиндра требуется меньше масла.) Конечно, это также увеличивает стоимость цилиндра, но если у вас есть выбор, выберите цилиндр с большим штоком.

4 дровоколы и способы их использования для заготовки дров

Я знаю, звучит ужасно, , но одна из причин, по которой мне нравится работать с дровами, — это то, что меня оставляют в покое.Меня не просят пропылесосить гостиную, что-то починить или кого-нибудь подвезти. Может быть, это потому, что люди не хотят подходить слишком близко к парню, работающему с цепной пилой, или, возможно, они знают, что я могу заставить их работать, помимо прочего, укладывать дрова или таскать бревна.

Также нет смысла тусоваться или приставать к парню, который тренируется в поту. И не заблуждайтесь, рубить, колоть и складывать дрова — тяжелая работа. Вы сжигаете около 440 калорий в час, лежа в зимнем запасе, примерно столько же, сколько после полудня, играя в баскетбол.Это еще одна причина убедиться, что колоть дрова не труднее, чем должно быть. В последние годы различные механические сплиттеры — от моделей с ручными насосами до мощных газогидравлических машин — вошли в диапазон цен, удобных для домовладельцев. Какой тип лучше всего вам подойдет, в основном зависит от того, сколько древесины вам нужно расколоть и насколько вы любите потеть.

Maul | От 25 до 75 долларов | От 20 до 30 бревен (диаметром 10 дюймов) в час

Чтобы засчитывать каждый удар, сосредоточьтесь на точной точке, в которую должна ударить мол.(Фотография Филипа Квятковски)

Мне нравится размахивать молом. Здесь так тихо, что соседей не беспокоит, и нет машины, которая могла бы заправить или подключить к электросети. Это гораздо эффективнее, чем топор для колки дров. В большинстве случаев из-за тонкого конуса головки топора она застревает в конце волокна куска, который вы пытаетесь разделить.

Разветвители различаются по способу использования мола. Некоторые делят бревно пополам, ударяя по его центру. Другие ударяются о его центральную ось, но ближе к краю, особенно если там бревно треснуто.Третьи берут большое бревно и отщепляют по периметру четыре закругленных куска, а затем раскалывают прямоугольный остаток.

Независимо от того, как вы ударяете по бревну, чтобы получить каждый бит энергии от булавы, она должна ударить по дереву в конце своей нисходящей дуги, рукоятка которой должна быть параллельна земле. Это когда голова движется с максимальной скоростью. Доска для рубки высотой около 14 дюймов хорошо работает в паре с куском дров длиной 16 дюймов, что удобно для штабелирования и сжигания.

Ручной насос гидравлический | 170–240 долларов | От 18 до 24 бревен (диаметром 8 дюймов) в час

Это эффективный гаджет, несмотря на его недостатки. Он тихий, безопасный и простой в использовании. Он компактен, не требует электричества и не выделяет выхлопных газов двигателя, поэтому вы можете использовать его где угодно, от дровяного сарая до подвала и гаража. Это хорошие новости. Обратной стороной является то, что он медленный. Это не что иное, как горизонтальный гидравлический домкрат, который вдавливает бревно в раскалывающий клин со скоростью 18 дюймов.хода вперед на один ход ручки. Он точно разделяет древесину пополам примерно в 70% случаев. Я часто снимал полено, когда оно было разделено на половину, а затем переворачивало его конец за концом и добивало с противоположного направления. Это, вероятно, лучше всего подходит для людей, которые сжигают меньше веревки дров в год. Показанная модель является мастером Sears.

Электрогидравлический | 300 долларов | От 40 до 50 бревен (диаметром 12 дюймов) в час

Показанная машина, Ryobi, приводится в движение двигателем на 15 ампер, который приводит в движение гидроцилиндр с силой 4 тонны.Несмотря на то, что он весил всего 99 фунтов, он оказался чудовищем, разоряющим бревна; проталкивание большинства бревен через стальной клин занимает всего несколько секунд. Поскольку он работает так быстро, у него есть функция безопасности, которая не позволяет вам попасть между бревном и клином — он требует, чтобы вы нажали и удерживали кнопку включения одной рукой, одновременно удерживая рычаг, чтобы продвинуть поршень с помощью с другой стороны.

Единственный недостаток машины — она ​​низкая. Вы можете поставить его на верстак и поднять бревна или встать на колени.Я выбрал второй вариант и использовал подушку для сидения на стадионе, чтобы смягчить колено.

Газовый двигатель Гидравлический | $ 1800 (показана модель) | От 60 до 80 бревен (диаметром 18 дюймов) в час

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как сделать дровокол с гидравлическим домкратом

Дровокол — полезный инструмент, который особенно пригодится в холодные зимние месяцы.Вместо того, чтобы тратить часы на то, чтобы рубить дрова топором, вы можете проделать ту же работу с дровоколом с меньшими усилиями за час или меньше.

Однако цена на дровоколы может доходить до нескольких сотен долларов, и для некоторых из нас она может быть немного завышенной. Но приложив немного усилий, вы уже можете построить свой собственный дровокол с гидравлическим домкратом всего за четверть цены — или меньше, если у вас уже есть необходимые материалы, лежащие в вашем доме.

В этой статье я расскажу вам пошаговое руководство о том, как сделать дровокол с гидравлическим домкратом.

Перед тем, как мы начнем с этого руководства, убедитесь, что у вас уже есть готовые элементы. Если вы обычный разнорабочий, возможно, они уже есть у вас в инвентаре. В противном случае вы можете легко купить их в местном хозяйственном магазине.

Отрегулируйте давление насоса на разделителе бревен

Вот инструменты и материалы, которые вы для этого урока потребуется:

• Гидравлический домкрат
• Листовой металл
• Стальная балка
• Гидравлические шланги
• Однолезвийный клин
• Стальные зажимы для кронштейнов
• Ацетиленовая горелка
• Сварочная маска или защитная очки
• Защитные перчатки
• Ролики на всякий случай дополнительная мобильность к вашему дровоколу.

Первым шагом является создание рамы для ваш разделитель журналов. Это необходимо, чтобы обеспечить достаточную опору для вашего гидравлического домкратом, пока он толкает древесину на клин.

Попробуйте построить каркас в виде козлы, чтобы у вас было достаточно поддержки на его четырех лапах. Размер верх рамы будет зависеть от размера гидравлического домкрата, клина и дерево, которое вы будете резать.

После того, как вы определились с измерениями вам понадобится, сварите все необходимые детали, чтобы сформировать каркас.В процессе Итак, убедитесь, что вы носите необходимое снаряжение, чтобы защитить себя во время процесса.

Как выбрать лучший разделитель бревен для вас с ограниченным бюджетом

Скользящий блок — это часть журнала разветвитель, на который вы будете класть дрова. В этом поможет гидравлический домкрат. плавно надавите на клин. Это также помогает надежно удерживать древесину. на месте.

Нет никаких конкретных измерений в отношении выдвижной блок — это действительно зависит от размеров дерева, которое вы будут часто использоваться, поэтому приваривайте скользящий блок соответственно.

В качестве подсказки обязательно используйте дополнительные регулировочные шайбы. и продолжайте проверять скользящее движение блока. Как только вы будете удовлетворены как скользит ваш скользящий блок, теперь мы можем перейти к следующему шагу.

Теперь приступим к установке вашего Гидравлический домкрат — самая важная часть вашего дровокола. Просто разместите домкрат на одном конце рамы так, чтобы скользящий блок находился прямо под ним.

Убедитесь, что домкрат правильно вставлен место гарантирует, что скользящий блок будет эффективно продвигаться к заостренный клин.

После того, как вы определите, где должен быть установлен гидравлический домкрат, закрепите его на месте, надев хомут на шейку домкрата и приварив хомут к раме. В противном случае вы рискуете получить шатающийся дровокол, когда попытаетесь протолкнуть древесину на клин.

На противоположной стороне от места установки гидравлический домкрат, начните приваривать лезвие на место. Имейте в виду, что Гидравлический домкрат протолкнет кусок дерева на лезвие, поэтому вам нужно установить лезвие должно быть обращено в сторону домкрата.

Если не смогли найти или купить однолезвийный клин для крепления, можно просто приварить куски металла в заостренный клин. Перед приварите клин, обратите внимание на сорт дерева, которое вы будете резать, и на давление что может применяться гидравлический домкрат. Это поможет вам определить угол клина. что вам нужно будет эффективно распилить дерево с его помощью.

Но, как правило, поскольку эти гидравлические домкраты управляются вручную, возможно, вам придется использовать более острый клин для более эффективная колка бревен — просто убедитесь, что клин надежно приварен на раму.

На самом деле это необязательный шаг, но я бы рекомендовал прикрепить колеса тележки к самодельному дровоколу.

Имейте в виду, что готовый продукт будет быть тяжелым, поэтому необходимость вынимать его каждый раз, когда вы хотите его использовать, может быть довольно рутинная работа. Прикрепление колес под платформой обеспечит лучшую мобильность, предоставляя вам больше возможностей относительно того, где вы могли бы его использовать.

Можно использовать ролики или тележку. колеса для этого шага.Эти колеса можно легко прикрепить с помощью шурупов.

Доступны некоторые усиленные поворотные колеса. если вы используете тяжелые гидравлические домкраты и плотную древесину. Пока ты при этом убедитесь, что вы покупаете те, у которых есть рычаг, который останавливает колеса от прокатка. Это гарантирует, что ваш дровокол останется на месте даже во время это рубит дрова.

И вот оно — у вас есть успешно создали свой собственный дровокол с гидравлическим домкратом.

Лучшее в создании собственного оборудования в том, что вы можете настроить его по своему вкусу.Это особенно верно даже для вашего самодельного дровокола.

Теперь, когда вы закончили строительство свою машину, вы можете протестировать ее, чтобы определить ее скорость и мощность.
