Самодельная пилорама шинная видео: от схем и чертежей к готовой конструкции. Предназначение шинной пилорамы

Шинная пилорама, видео, чертежи — как сделать шинную пилораму

Жители загородных участков часто сталкиваются с необходимостью применения различных деревообрабатывающих устройств, которые используются в бытовых целях на приусадебном участке. Сегодня на рынке ручного и стационарного строительного инструмента присутствует широкий выбор устройств для обработки древесины, однако они довольно дорогостоящие. Наиболее востребованными из них являются пилорамы. В этой статье мы расскажем о том, как сделать шинную пилораму.

Назначение шинной пилорамы

Любые строительные работы или обслуживание построек сопровождаются колоссальными финансовыми затратами, которые связаны с обработкой древесины, к примеру, распиловка бруса, заготовка досок, изготовление стропил, балок или предметов мебели.

Главная задача самодельной шинной пилорамы заключается в высококачественном продольном распиле брёвен любого сорта древесины для получения необрезной и обрезной доски, шпона, реек, лафета, бруса и распила тонкомера. Шинная пилорама создана для изготовления небольших партий пиломатериалов, обработки неформатных заготовок для изготовления особого размера пиломатериалов.

Пилорама шинная бензиновая не нуждается в большой площади и может с легкостью монтироваться на ограниченном земельном участке. Бывают стационарные устройства, работающие от электрической сети, и автономные, функционирующие на бензине. Последний вариант очень удобен для выезда в лес и заготовки нужного пиломатериала на месте.

Наибольшая длинна заготовки, которую можно обработать на шинной пилораме своими руками, достигает семи метром. При этом сечение заготовки не превышает 40 см.

Средняя скорость распила при длине доски равной 3 м из соснового бревна, диаметром 25 см, составит на самодельной шинной пилораме примерно 7 мин.

Типы шинных пилорам

Самостоятельно можно создать два типа шинных станков:

• с передвижением рабочего агрегата относительно обрабатываемых заготовок
• с продольным методом подачи бревен.

Однозначно сказать, что какая-то пилорама хуже, а какая-то лучше, нельзя, потому что оба типа пилорам имеют свои плюсы и минусы. Например, во время перемещения рабочего агрегата вдоль заготовки человек может контролировать прилагаемые усилия, гарантируя более плавный ход и распил древесины на высокой скорости. А в случае подачи заготовки по направлению к распиловочному механизму существенно затрудняется контроль распиловки. Наименьшее увеличение силы толкания древесины становится причиной резкого возрастания нагрузки на шину и цепь. Вследствие чего цепь может заклинить или перегреется мотор. Тем не менее, такой вариант пилорамы не имеет дополнительных проводов, двигающихся за основным агрегатом.

Конечно, окончательный выбор типа устройства зависит от индивидуальных потребностей каждого человека. Однако не зависимо от выбранного типа пилорамы стоит повышенное внимание уделить созданию качественной основы, обеспечивающей снижение вибрации. Металлические швеллеры или рельсы являются лучшей основой, на которой будет стоять шинная пилорама. Чертежи подобных устройств в большом количестве присутствуют в интернете. Нужно лишь определиться с типом станка и можно приступать к созданию.

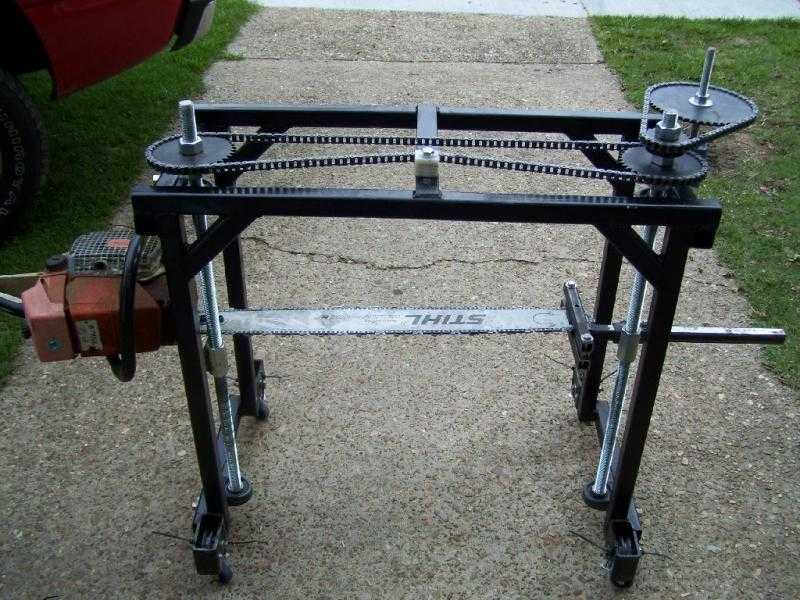

Шинная пилорама своими руками

Перед началом сборочного процесса стоит приобрести все необходимы материалы и инструменты. Для того чтобы получилась шинная пилорама, видео создания которой представлено ниже, вам понадобится:

• точный схематический чертеж
• швеллер или рельса из металла
• патрубки различного диаметра
• электрический мотор
• шина и ведущая звёздочка от бензопилы
• сварочный аппарат и электроды
• электрическая болгарка и дрель
• молоток, рулетка и мел.

Чтобы изготовить шинную пилораму можно использовать составные части обычной бензопилы. Рабочая часть включает шину, электрический силовой агрегат и систему сцепления, которые расположены в отдельном корпусе.

Прежде всего нужно создать каркас в форме прямоугольника. В центре основания располагается шина. Принимая во внимание тот факт, что каркас будет подвергаться высоким нагрузкам, его необходимо надёжно закрепить с двух сторон. Ведущая звёздочка зачастую имеет отверстие, которое предназначено для монтажа элементов к металлической оси из высокопрочного сплава. Ось дает возможность избежать перемещения шины в горизонтальной плоскости.

Чтобы предотвратить смещение по вертикали необходимо максимально плотно к шине на оси с двух сторон прикрепить два подшипника. Далее нужно надеть втулку, зажимающую подшипники, после чего ось стоит приварить к одной грани каркаса.

На противоположной стороне будет размещен электрический двигатель и система контроля натяжения цепи. Здесь даже придумывать ничего не нужно, просто используйте заводские запчасти от бензопилы. Главный барабан крепится на вал электрического силового агрегата и фиксируется при помощи продольной шпонки.

Конечным этапом сборки можно назвать центрование и надёжную фиксацию в корпусе. Особое внимание во время осуществления работ своими руками необходимо уделить монтажу мотора, который во время распиловки будет сильно вибрировать. По этой причине нужно обеспечить жесткую станину.

Теперь вы знаете, как сделать шинную пилораму своими руками. Такой агрегат обеспечивает осуществление высококачественной распиловки древесины. Главные характеристики шинной пилорамы: точность, компактность, невысокая цена, простая конструкция, надежность, малый вес, эргономичность во время работы, легкость транспортировки.

Самодельная шинная пилорама, видео

Цепная (шинная) мини-пилорама, характеристика, цена. Рекомендации по изготовлению самодельных цепных пилорам

Принцип работы и правила эксплуатации; • устанавливаются как в закрытых помещениях, так и на открытых площадках, при условии защиты электрооборудования от атмосферных осадков.

Мини-пилорама цепная (шинная), характеристика мини пилорамы. Принцип работы, устройство шинной пилорамы и правила эксплуатации; • устанавливаются как в закрытых помещениях, так и на открытых площадках, при условии защиты электрооборудования от атмосферных осадков. • под рельсовый путь (если нет ровной площадки или установка пилорамы стационарная) ставятся анкера. • рельсовый путь и шина на каретке выставляются в горизонтальной плоскости и закрепляются (см. на фотошинная пилорама)…

• перед работой погрузить новую цепь на ночь в масло — продлите срок ее службы.

• не надевайть новую цепь на сношенную ведущую звездочку.

• меняйть ведущую звездочку после износа четырех-пяти цепей.

• во время работы натяжение цепи должно быть тщательно отрегулировано, цепь должна быть хорошо смазана, ограничитель глубины пропила должен быть точно отрегулирован и цепь должна быть хорошо заточена.

• при каждой замене цепи необходимо переворачивать шину для равномерного износа. ее

• жедневно необходимо масленкой закачивать масло в носовую звездочку направляющей шины.

• распиловка производится в горизонтальной плоскости ручным перемещением каретки с шиной по направляющим относительно неподвижно расположенного обрабатываемого бревна (см. на видео работа шинной мини пилорамы).

• подъем и опускание шины производится вручную поворотом ручки регулировки высоты.

• цепь на шине меняется за 1 минуту, время заточки цепи круглым напильником ф 4мм 10-15 минут.

• обрыв звена цепи явление редкое, клепка цепи предельно простая операция.

• цепь выдерживает около 10-ти заточек, разводки зубьев не требуется.

• одной заточки цепи хватает на 2-3м3 (если лес чистый мягких пород),

• одной шины на 80-90м3, ведущей звездочки хватает на 80-90м3.

• смазка— любое моторное или трансмиссионное масло для;

• капельная подача в шину.

• для заточки цепи требуется навык или заточной станок.

• зимой пилит так же качественно и легко, как и летом — без «волны» и «щетины».

• бревна не центруются и никуда не поднимаются.

• обслуживание: шинной при наличии тельфера — 1 человек, без тельфера— 2 человека;

• за счет индивидуальной раскройки бревна можно получать выход до 65 не обрезной доски.

• рекомендуемый размер бревен для распиловки диаметром 25-30см.

• не рекомендуется пилить бревна с песком, грязью и сухостой.

• не оставлять устройство без присмотра во включеном состоянии.

• немедлено отключить от электросети при каккой либо поломке.

• не мыть корпус погружением в воду или струей воды во включенном состоянии в электросеть.

• заземление аппарата обязательно. Техническая характеристики:

• тип устройства — электропилорама;

• тип выпускаемой продукции — доска обрезная и необрезная, брус, лафет, тонкомер, шпон;

• производительность, куб./час доски — до 5;

• установленная мощность электропривода, кВт — 5,5;

• напряжение питающей электросети, В 380 три фазы;

• макс. диаметр бревна мм — до 500;

• длина бревна мм — до 5500;

• масса, кг 145;

Шинные пилорамы имеют различные цены. Подробнее о которых можно узнать на нашем сайте.

Советы по изготовлению самодельных цепных пилорам

Ремонт или строительство частного дома, возведение бани или переработка сваленных деревьев — все это мероприятия, осуществить которые поможет мини пилорама шинная. Но неужели придется тратить массу средств на покупку такого агрегата? Многие знающие умельцы, предлагающие в сети чертежи цепных шинных пилорам, полагают, что нет. И если вы готовы потратить немного сил и времени, вы можете попробовать сделать цепную пилораму своими собственнымируками.

Что для этого потребуется? Любая пилорама цепная «домашнего изготовления» состоит из таких частей, как бензопила, стальная рама и рельсовые направляющие.

Для изготовления пилорамы шинной цепной следует закрепить на шину пилы металлическую раму. Пространство между шиной и рамой будет равно толщине получаемой доски. А потому, следует заранее решить каким оно будет и подготовить чертеж домашней цепной пилорамы.

Кстати, если увеличить расстояние между шиной и рамой, можно получить шинную самодельную пилораму цепную для распила бруса.

Подбор бензопилы для мини пилорамы шинной цепной — еще один важный шаг. Такой агрегат должен быть мощным, экономичным и с хорошей заточкой цепи.
Будет ли цепная пилорама, сделанная своими руками, работать качественно
Многих интересует вопрос о том, будут ли самодельные цепные шинные пилорамы, так же надежны, как мини пилорамы шинные цепные промышленного изготовления. Ответить на него однозначно — невозможно, ведь все зависит от того, насколько качественно будет осуществлена работа домашним умельцем.

И тут прочные рельсовые направляющие — одно из самых главных требований, без соблюдения которого невозможно создать надежную пилораму шинную цепную. Очень важен и продуманный механизм крепления бревен.
Правила безопасности для тех, кто решил изготовить цепную пилораму своими руками

Бесспорно, что шинная пилорама цепная своими руками — это вполне реально. Однако важно не просто собрать такое устройство, но и обеспечить безопасность его использования. Пожалуй, это самое главное, в чем шинные заводские пилорамы цепные превосходят такие же конструкции домашнего изготовления.

Впрочем, при соблюдении ряда правил, мини пилорамы цепные домашней сборки тоже могут быть достаточно надежны и производительны.

Самое главное — не использовать при сборке самодельной цепной шиннойпилорамы некачественный металл и уже бывшие в употреблении подшипники. Бензопилу тоже желательно монтировать новую и обладающую достаточной мощностью.
