К какой розетке подключается варочная панель?

Розетки для индукционной варочной панели

• admin
• Стройка и ремонт
• 0

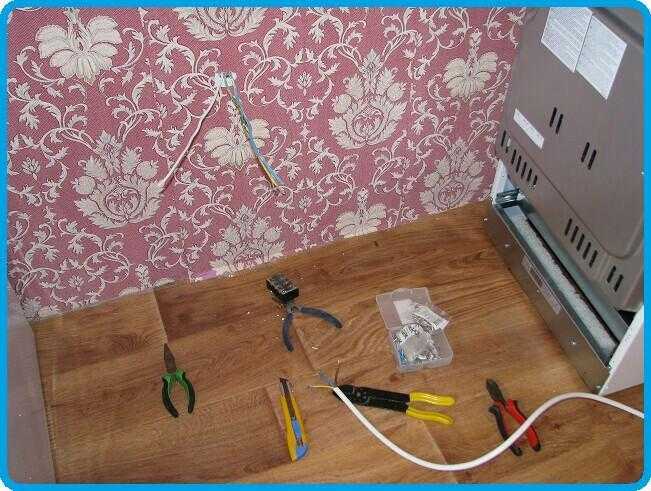

Электромонтажный комплект

Чтобы подключить оборудование к электросети потребуется подготовить:

• кабель для прокладки линии;
• автоматический выключатель;
• розетку;
• вилку;
• гибкий провод.

Все монтажное оборудование подбирается в зависимости от мощности ВП. Имея его в распоряжении можно приступать к непосредственному электромонтажу. Дополнительно могут потребовать обжимные гильзы, припой, изолента, термоусадочная трубка и прочие мелочи, используемые при работе с электропроводкой. Также в зависимости от выбранного способа подключения нужен подрозетник или распаечная коробка.

Требования к электропроводке и ее прокладке

Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита. То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту. Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.

Провод 5 жил для 3-х фазной сети

Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.

Обратите внимание! Варочная панель является надежным, но не вечным кухонным оборудованием. Возможно, со временем она сломается, и возникнет необходимость ее замены.

По этой причине желательно изначально прокладывать электрокабель с запасом сечения, который сможет безопасно питать более мощную встраиваемую электроплиту.

Кабель в штробе

Прокладка линии для электроплиты осуществляют кабелями 2 видов: ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.

Таблица 1. Соотношение сечения жил и мощности варочной поверхности.

Мощность, кВт	Сечение жил, мм2
	1-фазная сеть	3-фазная сеть
3-5	2,5	1,5
5-7,5	4	2,5
7,5-10	6	2,5

Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.

Гибкий удлинительный провод

Выбор розетки и требования к ее установке

Розетка для включения панели может располагаться в зависимости от особенностей столешницы, а также личных предпочтений. Важно сохранить удобство включения и отключения варочной поверхности. Стандартно ее располагают на высоте 90 см от пола.

При желании скрыть коммуникации разрешается фиксировать розетку непосредственно внизу под дном нижних кухонных шкафов. При таком размещение доступ к ней осуществляется через пространство создаваемое высотой ножек тумбочек. Ее следует приподнять над полом на высоту хотя бы несколько сантиметров, чтобы в случае протечки вводы электрические контакты не намокли.

Розетка под тумбой

Включение варочной панели через розетку, а не напрямую к щитку, имеет свои преимущества. Хотя и придется делать более сложный монтаж, но в дальнейшем при влажной уборке плиты ее будет проще отключать. Если же подключаться без розетки и вилки, то потребуется ходить к электрощиту, что не так удобно.

Плиту на 2 конфорки можно запитать через обыкновенную розетку. Для более мощной техники требуются специальные включатели. Они могут быть изготовлены из керамики или пластика. Применяются розетки от 10А.

Внимание! Для подключения к 1-фазной сети на 220В используются вилки с тремя контактами, а к 380В с пятью.

Выбор автоматического выключателя

Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание. Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать.

Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.

Цены на дифавтоматы

Дифавтомат

Стандартный автомат для щита

Таблица 2. Соответствие тока автомата мощности плиты.

Ток автомата, А	Мощность цепи
	220В	360В
5	1.1	2.6
6	1.3	3.2
8	1.7	5.1
10	2.2	5.3
16	3.5	8.4
20	4.4	10.5
25	5.5	13.2
32	7	16.8
40	8.8	21.1

Видео — Как выбрать варочную панель для дома

Электромонтаж варочной панели

Инструкция по непосредственному электромонтажу предусматривает следующую очередность:

1. Прокладка электрокабеля от щита.
2. Подключение розетки.
3. Установка автоматического выключателя и присоединения провода.
4. Подключение гибкого кабеля к электроплите.
5. Присоединение к концу удлинительного кабеля вилки.
6. Непосредственное включение и проверка работоспособности.

Советы специалистов

Видео — Как подключить варочную панель к электросети

Как поставить розетку — пошаговая инструкция

Шаг 1. Сначала необходимо отрезать выведенный из подрозетника кабель на удобную для монтажа длину. Поскольку провода ВВГ жесткие, то лучше оставлять концы длиной от 10 см.

Выводим силовой кабель

Шаг 2. После этого они зачищаются. Снимается изоляция примерно по 10 мм. Зачастую на розетке имеются надписи с рекомендуемой длиной зачистки. После этого осуществляется установка подготовленных жил.

Зачищаем провода

Шаг 3. Провода коричневого и синего цвета устанавливаются по бокам розетки, а многоцветная жила в центре. Центральный провод является заземлением. Обычно он имеет желто-зеленую изоляцию. Прочие провода могут иметь различные расцветки, но всегда однотонные. Важно соблюдать полярность в присоединении. Коричневая жила фиксируется на контакте L, а синяя на N.

Разводим провода строго по своим местам

Шаг 4. Далее подсоединенная розетка вставляется в подрозетник. Ее фиксация осуществляется специальными винтами, идущими в комплекте.

Монтаж розетки

Цены на электрощитки

Электрощиток

Автомат для варочной поверхности устанавливается в электрическом щитке на din-рейку. Заложенные с запасом провода подрезаются на необходимой длине. Их концы зачищаются от изоляции примерно по 10 мм. При осуществлении монтажа в сети 220В, которая подается в жилые квартиры и дома, используют трехжильный кабель ВВГ. В нем используется коричневый, синий и желто-зеленый цвет изоляции.

Темный провод подключается внизу автомата к контакту с маркировкой L. Жила с синей изоляцией вставляется внизу к гнезду с обозначением N. Зелено-желтый провод зажимается к свободной клемме шины заземления. После этого включатель автомата можно перевести в рабочее положение. Применяя токоискатель следует проверить наличие напряжения на розетке.

Установка автомата в щите

Подсоединение вилки

Для присоединения силовой вилки необходимо ее разобрать. Она может предусматривать различную внутреннюю конструкцию, но принцип монтажа у всех вилок одинаковый. В ее корпус запускается гибкий провод, идущий в комплекте с электроплитой или приобретенный отдельно. Его конец частично очищается от верхней изоляции, после чего зачищаются жилы. Поскольку у гибких проводов используются многопроволочные жилы, их необходимо обжать, применяя гильзы подходящего размера.

Для этого используется специальный инструмент. Если его нет в наличии, то лучше изначально покупать подготовленные гибкие провода с обжимом.

Отсутствие гильз на многопроволочном кабеле приводит к нарушению контакта, что сопровождается перегревом вилки и может вызвать короткое замыкание. Обжатие без специального инструмента нежелательно, поскольку от обычных плоскогубцев проволока деформируется.

В 1-фазной сети жилы коричневого и синего цвета присоединяются к крайним болтовым зажимам. Проводок заземления фиксируется в центре вилки. Дополнительно сам кабель закрепляется специальной зажимной накладкой, что предотвратит его вырывание из вилки. Далее все собирается в обратном порядке.

Монтаж вилки для 1-фазной линии

Коммутация провода

Данный этап электромонтажа является самым сложным и требует особой внимательности. На обратной стороне плиты имеется закрытый блок, к которому и осуществляется присоединение гибкого провода. Его крышка удерживается одним винтом. После его отсоединения можно увидеть набор клемм, к которым будет осуществляться подключение линии питания.

Монтажная коробка на обороте панели

Также на дне ВП имеется табличка с несколькими схемами подключения. Одна описывает монтаж к однофазной сети 220В. Остальные две к 380В соответственно по двухфазному и трехфазному принципу. Большинство пользователей используют первую схему для 1-фазной сети. Это обусловлено тем, что в жилых квартирах и домах подается именно такой ток. Мощные варочные поверхности, встречаемые в ресторанах, столовых и прочих заведениях общественного питания, монтируются в сеть 380В.

Обратите внимание! Каждая модель ВП имеет собственную особенную схема подключения. Нельзя пользоваться только имеющимся предыдущим опытом, а действует только согласно конкретной инструкции производителя. Ошибка подключения может привести к замыканию нагревательных элементов панели, после чего потребуется ее дорогостоящий ремонт или замена.

Однофазное подключение обычной и индукционной панели

Применяемая для однофазного подключения схема обозначается надписью 1N. Двухфазная и трехфазная соответственно 2N и 3N. Непосредственно под монтажной крышкой варочной панели обычно имеется 3-6 клемм, каждая из которых отвечает за подачу питания на отдельную конфорку. Поскольку применяемые для 1-фазного монтажа провода имеют всего 3 жилы, то отдельные клеммы необходимо объединить.

Распространенная схема подключения

Для объединения применяются соединительные перемычки, идущие в комплекте. Они представляют собой П-образные пластинки из цветных металлов. Их нужно закладывать в клеммы, объединяя цепи вместе. Все контакты пронумерованы. Те из них, которые необходимо объединить, на схеме соединены линией. При монтаже нужно только повторить указания, указанные в инструкции. После закладки перемычек осуществляется присоединение непосредственно проводов. Важно соблюсти полярность.

Принцип расположение перемычек

Синяя жила, отвечающая за ноль, присоединяется к одной из объединенных клемм с маркировкой N. Коричневый провод, отвечающий за фазу, фиксируется на объединенных контактах с обозначением L. Зажим заземления обычно располагается в стороне и маркируется PE. У всех типов плит для этого имеется только одна клемма, поэтому с монтажом желто-зеленого провода не возникает затруднений.

Цены на модельный ряд кухонных варочных панелей Bosch

Кухонные варочные панели Bosch

Обычные и индукционные электроплиты Bosch имеют 6 контактов для присоединения к электросети. Это вызывает определенные затруднения при выполнении самостоятельного монтажа. Если взглянуть на схему, то можно заметить, что у них имеется 3 фазных контакта L1, L2, L3, и 2 нулевых N1, N2. Отдельно имеется клемма заземления PE. Таким образом, чтобы запитать все контакты, имея в распоряжении трехжильный провод, потребуется использовать перемычки. Контакты с маркировкой L сращиваются вместе, после к ним присоединяется коричневая жила. После этого нужно срастить клеммы N еще одной перемычкой, с последующим зажимом жилы с синей изоляции. Заземление фиксируется на контакте PE.

Однофазное подключение плит Bosch

Подключение ВП Hansa, Electrolux и Zanussi

Многие панели производителей Ханса, Электролюкс и Санусси изначально идут с установленным шнуром на 4 жилы. Чтобы его использовать потребуется перевернуть плиту на обратную сторону и снять крышку бокса с контактами. Используя перемычку необходимо соединить вместе клеммы L1 и L2. К ним подсоединены жилы черного и коричневого цвета. После этого осуществляется установка вилки. К ней присоединяется только коричневый проводок, а черный нужно заизолировать изолентой или термоусадочной трубкой.

Шнур Electrolux

Цены на модельный ряд кухонных варочных панелей Electrolux

Кухонные варочные панели Electrolux

Также возможно просто присоединяя к вилке провода установить в одно гнездо для фазы сразу две силовые жилы. Однако ее конструкция не всегда позволяет осуществлять такое подключение, поэтому подобным образом выйти из ситуации зачастую не удастся.

Установка встраиваемой электроплиты к 380В

Если возникла необходимость подключения ВП к 3-фазной сети 380В, то используется 5 кабель на 5 жил. В этом случае подбирается соответствующая розетка и вилка. В 3-фазной сети они имеют 5 контактов. Нижний плоский отвечает за землю, верхний за ноль, а выстроенные в ряд за фазу.

Трехфазное электромонтажное оборудование

Непосредственное присоединение к встраиваемой электроплите проводится по схеме на обороте плиты с надписью N3. Принцип соединения отличается от 1-фазного способом подключения проводов, отвечающих за фазу. То есть, заземление подключается также, ноль фиксируется через перемычку, а сами контакты L отдельными проводами. При таком методе на каждую жилу будет оказываться меньшая нагрузка. Это многократно уменьшит вероятность короткого замыкания в случае работы плиты на полную мощность.

Рекомендуем ознакомиться со статьей на тему — Как выбрать духовой шкаф, где подробно рассмотрены самые популярные и надежные модели.

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Источник: https://remont-book.com/podklyuchenie-varochnoj-paneli-k-elektroseti/

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты. Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».

Запомните!!! Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.

Но если стиральную машину можно переселить в ванную, а посудомоечные — есть не у всех, то плита и духовка никуда с кухни не денутся. О них и поговорим, а точнее о розетках для варочной панели и духового шкафа.

Какую розетку выбрать для варочной панели и/или духового шкафа

Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

На заметку! По всем варочным панелям надо сделать отдельную оговорку. Вилок у них нет в принципе, а некоторые модели могут идти и без кабеля в комплекте (есть только клеммные колодки). Подумайте, так ли вам нужна розетка для варочной панели? Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся. Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

Однофазное подключение

(встречается чаще всего)

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трёхфазное подключение

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт. Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!! Вилки и розетки для подобной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — три (2 питающих и земля), у трёхфазных — пять (3 питающих, земля и нейтраль). Подключение без заземления опасно для жизни!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

Куда устанавливать розетки под варочную панель и духовой шкаф

Тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило! Не ставьте розетки и вспомогательное оборудование непосредственно за техникой. Иначе можете получить проблему — духовка или посудомойка упрутся и не встанут на своё место. Это же касается и остальных коммуникаций. Их нужно выводить либо рядом с техникой, либо ниже ее уровня, если установка техники планируется над полом.

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено. Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней. Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!! Нельзя прокладывать для заземления отдельный провод, заземляя розетку на стояки или трубы. Нельзя подключать на контур питания плиты или духовки другие кухонные приборы. Это опасно для жизни.

Купить розетку для варочной панели, поставить и вот оно счастье!

Счастье несомненно будет, но одной розетки для него маловато. Придётся составить целый список комплектующих.

1. Кабель. Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.

ВВГ, ВВГнг кабель 3х4	ВВГ, ВВГнг кабель 3х6	NYM кабель 3х4	NYM кабель 3х6

2. Коробка или подрозетник. Для настенного монтажа розетки для электроплиты пригодится накладная коробка. Её характеристика должна совпадать с розеточной. То есть, если ставим на 20 А, то коробка и розетка имеют такую маркировку. Аналогично и с 32-амперными — всё берём одинаковое.

Если монтаж внутренний, например, в городской квартире или кирпичном коттедже, то нужен специальный подрозетник.

Коробка накладная Leten для настенного монтажа розеток 20А	Коробка накладная Leten для настенного монтажа розеток 32А	Коробка Batibox для скрытого монтажа розеток 32А

Конечно, комплектующие и розетки для электроплит выпускает не только компания Legrand. Можно взять дешёвые аналоги, но мы напоминаем, на безопасности экономить — затея плохая.

3. Автоматы и УЗО. Как уже говорилось, на каждую мощную единицу кухонной техники нужна своя линия подключения к щитку электропитания. А это означает, что потребуется автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током, если вдруг где пробьёт на корпус.

Автоматы также подбираются в соответствии с характеристиками плит и розеток. Для мало и среднемощных однофазных шкафов и панелей (мощностью до 4кВт) ставят однополюсные автоматы на 20 А, для мощных (мощностью свыше 4кВт) — на 32 А. В пару к ним подбирается и УЗО, на ступень выше номинала автомата. То есть для автоматического выключателя на 32 Ампера нужно УЗО 40А/30мА. Для автомата на 20А – УЗО 25А/30мА.

АВВ Автоматический выключатель 1P C20A	ABB Автоматический выключатель 1P C32A	ABB УЗО 2Р 25A 30мА	ABB УЗО 2Р 40A 30мА

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так.

Подключение групп электропроводки кухни к квартирному электрощитку.

Запомните!!! Выбирать комплектующие и подключать варочную поверхность или духовку должен специалист! Неправильный выбор опасен, неверные компоненты, установка без защиты и прочие ошибки могут привести к перегреву проводки и пожару.

Отдельное внимание хотим уделить трёхфазным варочным панелям. Прежде чем покупать такую технику в городскую квартиру, выясните, можно ли её подключить. Стандартная проводка в старых домах идёт на 220 Вольт. А вот в новостройках и частных коттеджах сразу монтируют трёхфазную сеть на 380 В. Для неё понадобятся свои комплектующие.

1.Кабель. Трёхфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или 5х2.5, если варочная панель имеет небольшую мощность не выше 4 кВт.

Кабель силовой ВВГнг(А) 5х4 -0.660 однопроволочный ГОСТ+	Кабель силовой ВВГнг(А) 5х2,5 -0.660 однопроволочный ГОСТ+

2. Автоматы и УЗО. Потребуется трёхполюсный автомат на 32 или 20 Ампер в зависимости от мощности варочной поверхности или духового шкафа и четырехполюсные УЗО (для трёхфазной сети). Выбираются так же, с превышением на шаг от номинала автомата. Если вы выбрали трехполюсный автомат на 20А, то нужно взять УЗО 25А/30мА. Для трехполюсного автомата на 32А потребуется четырехполюсное УЗО 40А/30мА.

ABB Автоматический выключатель 3P C20A	ABB Автоматический выключатель 3P C32A	ABB УЗО 4Р 25A 30мА	ABB УЗО 4Р 40A 30мА

3.Подрозетник или коробка. В зависимости от того, каким способом придётся устанавливать точку подключения: наружным или внутренним.

Коробка накладная Leten для настенного монтажа розеток 20А	Коробка накладная Leten для настенного монтажа розеток 32А	Коробка Batibox для скрытого монтажа розеток 32А

Ассортимент розеток, как для однофазных, так и для трехфазных варочных панелей и духовых шкафов можно купить в нашем интернет-магазине.

Розетки для плиты Leten

Как отдельно, так и в парном варианте. Такой набор стоит дешевле, чем если покупать всё по отдельности.

Какая розетка нужна для варочной панели. Какие розетки нужны для варочных панелей

Содержание

• 1 Общие понятия подключения техники
• 2 Тип подключения
  • 2.1 Розетка
    • 2.1.1 Виды
    • 2.1.2 Разновидности монтажа
• 3 Какая розетка нужна для варочной панели
  • 3.1 Общие требования к розетке
  • 3.2 Какой нужен провод
    • 3.2.1 Розетка для духового шкафа и варочной поверхности
• 4 Выбор розетки и вилки для варочной панели
  • 4.1 Для индукционной варочной панели
    • 4.1.1 Для настольной индукционной плиты
  • 4.2 Для газовой варочной панели
• 5 Однофазное и трёхфазное подключение
• 6 Место и правила установки
• 7 Подрозетник
• 8 УЗО и автомат
• 9 Инструкция по установке
  • • 9. 0.1 Некоторые советы для подключения
    • 9.0.2 Частые ошибки при подключении
    • 9.0.3 Можно ли подводить два кухонных устройства к одному разъёму питания
• 10 Заключение

Общие понятия подключения техники

Бытовая техника для кухни, которая питается от электросети, для приготовления вкусного обеда без особых проблем обладает достаточно большой мощностью. Наименьшее потребление составляет 2,5 кВт. Но порой необходимо подключить в сеть прибор до 10 кВт. Поэтому, согласно современным требованиям электробезопасности, к подобным потребителям в квартире необходимо подводить отдельную линию питания от щитка.

Розетка для электрической варочной панели потребует автономного от духового шкафа подсоединения к общей сети. Важную роль в процессе обустройства кухонного оборудования играют характеристики, присущие конкретно взятой технике. Варочные панели могут быть однофазные, трехфазные и обладают различной мощностью.

Обычно в комплект поставки не входит вилка. Даже провод может отсутствовать при продаже техники. Поэтому существует возможность подключать ее сразу в щиток или просто в автомат. Однако некоторые владельцы дома решают все же поступить по-другому и провести работы несколько более сложным способом.

Тип подключения

Чтобы понять, какая розетка нужна для варочной панели, необходимо определить, какой тип подключения предусмотрен в данной модели. Устройство мощностью, не превышающей 3,5 кВт, может присоединяться к стандартному подключению 220 В. Это равняется 16 А нагрузки. Если в комплект входят провод и вилка, то они обычно соответствуют требованиям рядовой электросети квартиры.

Если же мощность оборудования превышает 3,6 кВт, то понадобится усиленная инсталляция не менее 32 А, которая может сопоставляться с сетью 220 В.

Если же в квартире предусмотрена трехфазная система запитки, то розетка приобретается на 20 А для устройств до 3,5 кВт мощности. Если же ее характеристики указывают на потребление энергии более 3,6 кВт в час работы, потребуется усиленное оборудование. Трехфазная вилка и розетка должны быть 32 А.

Необходимо учитывать, что для варочной поверхности обязательно потребуется заземление. Поэтому розетка должна иметь выход для дополнительных пальцев вилки. У однофазной розетки их 3, а у трехфазной – 5.

Именно поэтому обычные инсталляции, подходящие для освещения, для подобной разновидности кухонного оборудования просто недопустимы.

Розетка

Кухонные приборы мощностью более 3,5 кВт подключают к электричеству через специальные силовые розетки (мощность техники указана в технической документации). Производители выпускают несколько разновидностей таких розеток, но главное их отличие от обычных бытовых — способность работать с токами высокой мощности.

Электрические плиты и духовые шкафы изготавливают с использованием наружных металлических деталей, которые при пробое электричества на корпус оказываются под напряжением. Для защиты пользователя от поражения током применяется заземление.

Внимание! Духовки и варочные панели подключают через заземление. В розетке или вилке для такой техники есть 3 или 5 контактов (в первом случае — для сети 220 Вольт, во втором — для 380 Вольт).

Различают однофазные силовые розетки и трехфазные. Первые подводят к устройству фазу, рабочий ноль и заземляющий провод. Вторые рассчитаны на 5 контактов и выдерживают силу тока не менее 32 А.

Виды

По способу монтажа различают комплектующие 3 видов: скрытые, накладные и комбинированные:

1. Скрытая. При скрытой установке подрозетник монтируют в стену. Это скрывает рабочую поверхность розетки, что повышает безопасность ее использования, снижает риск попадания влаги и грязи.
2. Накладная. Комплектующие этого типа монтируют поверх отводов. В результате розетка выпирает над поверхностью стены, не защищена от попадания влаги, пыли и жира.
3. Комбинированная. Этот тип представляет собой скрытую розетку, дополнительно защищенную от внешних факторов крышкой.

По конструкции силовые розетки бывают одинарные и двойные. Двойные удобны тем, что при необходимости к ним подключают дополнительную кухонную технику (миксер, микроволновку, вытяжку и т. д.).

Розетки различаются по величине силы тока, на который они рассчитаны. Есть изделия на 25 А, 32 А, 63 А и 125 А. Мощность подбирают в соответствии с потребляемой мощностью оборудования.

Разновидности монтажа

Розетки для варочной панели могут устанавливаться над техникой, но не за ней. Иначе возникнут проблемы с расположением оборудования вровень с кухонной мебелью.

Монтаж может быть скрытый или наружный. Если стены дома выполнены из дерева, все провода и элементы системы проводятся только наружным способом. В обычных домах особых требований к выбору проведения коммуникаций нет. Это зависит от вкусовых предпочтений владельцев.

Эксперты утверждают, что скрытая установка розетки хоть и более трудоемкая, но безопасная для пользователей. Если же ремонт проводился давно и в ближайшее время не планируется вскрывать каналы сети, подойдет и наружное подключение розетки. Для сокрытия провода необходимо воспользоваться специальными коробами-каналами.

Какая розетка нужна для варочной панели

Часто такая техника не комплектуется вилкой вообще. Её целесообразнее подключать к отдельной линии питания, оборудованной щитком с автоматом и устройством защитного отключения (УЗО).

Электрические варочные панели могут быть укомплектованы кабелем, но чаще предполагается подключение к сети прямо через клеммные колодки.Если же вилка есть или пользователь по каким-то причинам считает классическую розетку более удобным вариантом, важно внимательно изучить инструкцию по эксплуатации. Особое внимание уделяется разделу технические характеристики, где указывается мощность прибора.

Общие требования к розетке

Многое зависит от типа подключения к сети. Так, при однофазном актуальны следующие параметры:

• для панели мощностью до 3,5 кВт нужна розетка на 16 А;
• до 5,5 кВт — 25 А;
• не превышать 7,2 кВт — 32 А;
• до 8,8 кВт — 40 А.

При трёхфазном же:

• до 3,5 кВт — 20 А;
• до 7 кВт -32 А.

Недопустимо использование розеток без заземляющего контакта.

Какой нужен провод

Независимо от числа фаз и, соответственно, числа жил в кабеле, категорически запрещено использование алюминиевых проводов. Только медь.

Строгое соблюдение рекомендуемого сечения тоже обязательно, ведь на кону стоит безопасность. Так, для:

• панели мощностью до 3,5 кВт используются кабеля с диаметром жилы 2,5 мм;
• до 5,5 кВт — 4 мм;
• не более 7,2 кВт — 6 мм;
• до 8,8 кВт — 10 мм.

Избежать путаницы с многожильными кабелями при подключении к сети электрической варочной панели поможет знание условных обозначений. Ноль маркируется буквой N на схеме и синей (реже — серой) изоляцией жилы. Заземлению соответствует жёлто-зелёный или просто зелёный цвет и обозначение PEN (PE). Иногда на схеме землю не отмечают буквенной маркировкой, но от этого разобраться труднее не становится. Фазе L соответствуют провода чёрного, коричневого и красного цветов.

При выборе места для монтажа розетки, лучше остановиться над панелью или сбоку от неё. Допустимо и скрытое расположение, например, под плитой, но в этом случае следует продумать варианты быстрого доступа к ней.

Розетка для духового шкафа и варочной поверхности

Розетки для варочной поверхности, способные выдержать мощность больше 20 А, считают силовыми розетками. Исходя из метода монтажа, их делят на накладные и внутренние. Накладные устанавливают на стену. Их удобно использовать, прокладывая проводку воздушным методом. Они не опасны для построек из дерева и в комнатах, где много влаги. Они не боятся пыли и влаги. Внутренние устанавливают в подрозетники, вмонтированные в стену. Какие розетки использовать, вам посоветует мастер.

Перед покупкой розетки для духового шкафа и варочной панели надо делать выбор на основе расчёта предельной напряжённости. Например, для бытовых печей до 3,5 кВт хватит 15 А, для электроплиты 9 кВт – выше 33. Для оборудования с большей мощностью – 65 А. Для таких целей в розетке предусмотрены соответствующие толстые штыри, а изоляция производится огнеупорным материалом.

Также надо определить, сколько будет работать фаз. Для работы с напряжением в 220 В нужны три разъёма, с напряжением 380 В – пять.

Фидер присоединяют к штепселю разными методами. Первый – жилу шнура освобождают от оболочки меньше чем на сантиметр, вводят под прижим и зажимают винтом. Второй надёжнее: провод освобождают от изоляции больше, чем на сантиметр, и оборачивают им винт, после чего прижимают. Участок, где соприкасается провод — больше, соответственно, контакт лучше. Все эти процессы позволяют подключить духовку и электроплиту к одному кабелю, следовательно, всё это подключается в одну розетку.

Розетку лучше монтировать вблизи варочной поверхности, соблюдая условия, оберегающие от попадания жидкости или воды. К ней должен быть свободный доступ при максимальной скрытости.

Выбор розетки и вилки для варочной панели

Варочные панели в среднем потребляют 7-8 кВт. Этот показатель соответствует току 32-38А. При этом обычные розетки и вилки для бытовых электроприборов рассчитаны на ток 16А-25А. Поэтому для подключения электроплит и духовок применяют специальные силовые розетки и вилки для варочных панелей, поддерживающие кабели большого сечения (4-6 мм²).

В продаже есть несколько видов комплектующих, соответствующих таким требованиям. Для подключения варочных поверхностей чаще всего применяют разъем РШ/ВШ–32. Такие розетки и вилки бывают двух видов: для подключения к однофазной сети и для подключения к трехфазной сети.

Внимание! Розетку для подключения варочной поверхности выбирают исходя из характеристик конкретной модели. Мощность панелей бывает от 3,5 до 10 кВт. Чем выше энергопотребление, тем более серьезные требования предъявляются к комплектующим и электропроводке.

Таким образом, купив новую плиту, ее не подключают в первую попавшуюся розетку. Для бесперебойной и безопасной работы прибора нужны специальные комплектующие.

Для индукционной варочной панели

Средняя нагрузка индукционной плиты составляет 25-32 А в зависимости от количества и мощности конфорок. Поэтому для подключения прибора используют силовую розетку с выделенной линией электропроводки. Сечение используемого кабеля зависит от нагрузки прибора: для тока 25 А используют медный кабель сечением 4 кв. мм, для нагрузки 32 А – 6 кв. мм.

Важно! Для безопасной эксплуатации варочной панели необходима электропроводка с защитным заземлением. Это значит, что для однофазной сети подводится трехжильный кабель, а используемый комплект силовой розетки с вилкой имеет третий заземляющий контакт.

Для настольной индукционной плиты

Настольная индукционная электроплита – маломощный прибор, имеющий шнур и штепсельную вилку для подключения в обычную бытовую розетку, устанавливать специальную силовую не надо. Но сначала стоит оценить состояние подрозетника и электропроводки. Если вилка электроприбора плохо контактирует с разъемами, такую розетку меняют. Также необходимо убедиться, что электропроводка исправна, а подключенный кабель имеет сечение не менее 2,5 кв. мм.

Для газовой варочной панели

Подключение к электросети газовой варочной панели требуется, если прибор оснащен функцией электрического поджига. В этом случае устанавливают отдельную розетку на 16 А с заземлением, соединенную с автоматическим выключателем на щитке.

Подрозетник устанавливают на стене под столешницей. Если у шкафа под плитой глухая стенка, в ней вырезают отверстие для свободного доступа к оборудованию.

Однофазное и трёхфазное подключение

Техника, работающая до 3,5 кВт, работает от стандартного разъёма розетки на 16 А/220 В. К духовым шкафам подключается обыкновенный кабель и вилка на 16 ампер, конечно, если подключение независимое, из-за этого можно применить только такую розетку.

В комплект варочной панели вилка не входит, поэтому, придётся искать не только розетку, но и вилку. Если для работы электроплиты требуется не менее 3,6 -7 кВт, подойдёт только силовая розетка с возможностями 32 А/220 В, и особая вилка на 32А.

Работу духовых шкафов осуществляет напряжение в 380 В. Когда напряжение не превышает 3,5 кВт, трёхфазная розетка включает в себя 20А, при напряжении от 3,6 до 7 кВт – 20 А.  Если производитель не включил в комплектацию трёхфазную вилку с точно таким же количеством ампер, её нужно докупить отдельно.

Розетки и вилки у таких устройств имеют заземление, поэтому, они включают в себя большое количество штырей и отверстий. Если подключать незаземленное устройство —  это может нести угрозу здоровью и жизни.

Место и правила установки

Прежде чем установить розетки, следует проанализировать пространство на кухне, так как вблизи не должны находиться раковина, слив и водопроводные трубы. Нельзя делать розетку сразу за стенкой духовки (там она может нагреваться), монтировать над уровнем столешницы. По европейским стандартам высота 15 см над уровнем пола является оптимальной. Однако не стоит принимать данную рекомендацию буквально. Обычно отталкиваются от имеющихся условий и целей. Лучшим местом расположения считается площадь стены ниже рабочей поверхности, если к ней есть нормальный доступ. Розетку также стараются размещать подальше от холодильника, плиты. Такие меры снижают риск короткого замыкания.

Некоторые электрики предлагают не устанавливать отдельные силовые розетки, а запитать духовку или панель с помощью удлинителя. Не следуйте подобным советам, так как они могут создать пожароопасные ситуации. От того, насколько правильно подсоединена электротехника, зависит благополучие всех членов семьи.

Подрозетник

Решая вопрос о том, какую розетку выбрать для варочной панели, необходимо определиться с выбором дополнительных ее элементов. Это подрозетник и УЗО. Коробка для настенного монтажа может быть накладная или встроенная. В первом случае коммуникации подключаются наружным способом, а во втором – скрываются в толще стены.

Характеристики подрозетника должны совпадать с типом самой инсталляции. Для внутреннего монтажа коробка также нужна специальная.

Если розетка рассчитана на 20 А мощности, подрозетник должен быть с такой же маркировкой. Предпочтение следует отдавать пусть более дорогим, но качественным изделиям. Ведь от этого зависит здоровье и жизнь владельцев дома.

УЗО и автомат

Правила эксплуатации мощной кухонной техники предполагают применение в сети такого аппарата, как устройство защитного отключения (УЗО) и автомат. Это предотвратит несчастные случаи при возможном нарушении целостности проводников и убережет от удара током.

Автомат подбирают в соответствии с типом варочной поверхности. Если техника характеризуется средней мощностью, в сеть монтируется однофазный автомат на 20 А. Если же техника потребляет от 4 кВт в час, то отсекатель напряжения необходимо приобретать на 32 А. При этом УЗО должно подбираться на один пункт выше, чем рассчитан автомат. Если выключатель, например, характеризуется в 32 А, то устройство защитного отключения необходимо приобрести с параметрами 40А.

Подбирать технику и элементы подключения для представленного кухонного оборудования должен исключительно электрик. Самостоятельно заниматься подобными вопросами, не имея даже основных знаний о подобных вещах, опасно для жизни.

Инструкция по установке

Монтаж усиленных комплектующих для электрических и индукционных плит доверяют специалистам. Но если есть опыт, можно справиться самостоятельно. Установка предполагает выполнение следующих шагов:

1. Отключение питания кабеля, с которым вы будете работать. После отключения электричества обязательно проверяют, что ток в проводе действительно отсутствует.
2. В выбранном месте с помощью перфоратора делают отверстие для стакана подрозетника (для силовой розетки скрытого типа).
3. В подрозетник продевают питающий кабель и снимают с него защитную оплетку. Освобожденные провода зачищают на 0,8-1 см.
4. Присоединяют провода к механизму розетки. Желто-зеленый провод, отвечающий за «землю», крепят к центральному заземляющему контакт. «Фазу» и «ноль» присоединяют к крайним контактам.
5. После того, как провода будут закреплены, подрозетник плотно фиксируют в стене, используя гипсовый раствор.
6. Когда раствор высохнет, механизм закрепляют шурупами и устанавливают верхний изолирующий корпус силовой розетки.

На этом процесс установки считается завершенным. Теперь подключают питание и проверяют, работает ли оборудование.

Некоторые советы для подключения

Инструкцией от производителя оговаривается обязательное подключение заземления для варочной поверхности. В соответствии с этим вид ее несколько отличается от обычных разновидностей инсталляций. Фото розетки для варочной панели, которая имеет заземление, представлено далее.

Ни в коем случае нельзя пользоваться этой техникой при отсутствии заземления или его некорректном выполнении. Категорически запрещается подключать проводник к трубам или стоякам. Заземление по такой схеме опасно для жизни.

Если же была приобретена техника с проводом для трехфазного изделия, но в квартире проведена однофазная сеть, можно выйти из такого затруднительного положения. Черный и коричневый провода, которые идут в комплекте с варочной поверхностью, соединяют через клемму вместе. Это будет провод фазы. Далее все подключается как обычно.

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Можно ли подводить два кухонных устройства к одному разъёму питания

При правильной проводке электричества эти устройства подсоединяют к выводу для электроплиты. Часто мастера прибегают к тому, что отсекают штекер от духового шкафа и присоединяют устройство к электросети при помощи клемм. Недостатком такого метода выступает то, что в таком случае теряется гарантия на духовку по причине повреждения вилки.

Другим способом можно подключить эти два устройства, установив дополнительную розетку на духовой шкаф и на варочную панель отдельно. Но это надо предусмотреть ещё на этапе ремонта. Не все домовладельцы продумывают такие вещи на этапе ремонта, не спланировав расположение предметов гарнитура в кухне.

Третий способ способен решить эти неудобства просто. В этом случае не надо предварительных подготовок, ставить вспомогательные розетки или повреждать фидер штекера. При этом нет надобности выводить силовой фидер. Для подключения варочной панели и духового шкафа применяют составное гнездо, где совмещаются силовой электроразъём для электроплиты и классическая евророзетка для электропечи.

Такая модель розетки накладывается поверх стандартной. Вырисовывается дилемма, какой кабель нужен, чтобы её подключить? Ответ – обычный электрокабель устройства для приготовления пищи, где сразу можно присоединить и шкаф для запекания, но его мощность не может превышать 3 кВт. Проще говоря, они подключаются на один кабель.

Заводской фидер оснащён маркированными жилами: белого, синего и жёлто-зелёного цвета. Для питания духовки от электричества также понадобятся:

1. Подрозетник.
2. Гнездо на электродуховку.
3. Штекер (нет в наборе).

Чтобы избежать вероятности удара электричеством, контроль доверяют автоматическому выключателю и УЗО. Его лучше предварительно приобрести для щитка. При надобности подключения духовки и варочной панели применяют дифференциальный выключатель, способный выдержать общую нагрузку. Устанавливать розетку надо на оптимальной и доступной высоте (в метре от пола), но нельзя её устанавливать за духовкой. Оптимальный вариант – по обе стороны прибора.

Заключение

Электрические и индукционные варочные поверхности не подключают к обычным бытовым розеткам. Для нормальной работы такого мощного оборудования необходимы специальные усиленные комплектующие. Исключение составляют маломощные настольные модели индукционных плит и газовые варочные поверхности с электроподжигом. Для подключения этих устройств подходят обычные розетки на 16 А.

Источники

• https://FB.ru/article/242072/rozetki-dlya-varochnoy-paneli-foto-ustanovka-kakuyu-rozetku-vyibrat-dlya-varochnoy-paneli-kakaya-rozetka-nujna-dlya-varochnoy-paneli
• https://rem. ninja/kuhnya/tehnika/kakuyu-rozetku-vybrat-chtob-podklyuchit-duhovku-i-varochnuyu-panel.html
• https://setafi.com/bytovaya-tehnika/varochnaya-panel/kakaya-rozetka-nuzhna-dlya-varochnoj-paneli/
• https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html
• https://rem.ninja/kuhnya/uhod/kakaya-silovaya-rozetka-nuzhna-dlya-varochnoy-paneli.html
• https://househill.ru/kommunikacii/electrika/pribory/rozetki-dlya-varochnyx-panelej.html
• https://stroy-podskazka.ru/duhovye-shkafy/rozetki/
• https://domikelectrica.ru/kak-pravilno-podklyuchit-varochnuyu-indukcionnuyu-panel/

[свернуть]

Подключение варочной панели к электросети

Подключение варочной панели к электросети

Варочная панель отличается от своих предшественников, традиционных газовых и электроплит, улучшенным функционалом, легкостью в управлении, экономичностью и красивым внешним видом. Подключение варочной панели вместо электроплиты своими силами трудностей не вызывает, но есть ряд нюансов, которые необходимо учитывать.

Особенности подключения

Чтобы при установке не наделать ошибок и не лишиться гарантии производителя, работы необходимо проводить с соблюдением условий, которые прописаны в ПУЭ. Следовательно, требуется линия с кабелем соответствующего сечения, и защитным автоматом, установленным на нем. На конце линии будет либо клеммная коробка, в которой соединяются провода, либо специальная розетка.

Будьте готовы к тому, что сетевой шнур в комплектации не предусмотрен. И жадность производителей тут ни при чем, просто подключение осуществляется по разным схемам. Поэтому шнур придется купить.

Необходимое оборудование и инструменты

Прежде чем приступить к выполнению работ, нужно заранее подготовить все необходимое. Главное, без чего не обойтись в таком важном деле, — прибор, чтобы мерить напряжение. Пусть это будет мультиметр, с минимальным набором функций и невысокой ценой. В крайнем случае подойдет индикаторная отвертка. А остальной инструмент найдется в каждом доме:

• • Набор отверток.
• • Пассатижи и кусачки.
• • Острый нож для зачистки изоляции.
• • Электродрель и рулетка.

Если стены из бетона или кирпича, тогда понадобится перфоратор с насадкой в виде коронки. Иначе монтаж розетки займет много сил и времени.

Что еще нужно для подключения электрической варочной панели? Подготовить специальную розетку, обычная не подойдет, плюс вилка для плит, кабель электропроводки для подключения непосредственно с распредщитка, дифференциальный автомат, провод ПВС, если в комплектации провода не предусмотрены. И обычный набор электрика: изолента, кабельный наконечник для опрессовки, термоусадочная трубка.

Важно! Все оборудование для монтажа подбирается с учетом мощности оборудования.

Перечень подготовительных работ

Перед тем, как осуществить электроподключение электрической варочной панели, необходимо провести подготовительные работы. Их очередность должна быть следующей:

• • Прокладываем электрический кабель от щитка.
• • Подключаем розетку.
• • Выполняем установку автоматического выключателя, подсоединяем провода.
• • Подключаем гибкий кабель к ВП и вилку.
• • Проверяем работоспособность подключения.

Если в помещении выполнен ремонт, то прокладку выполняем с помощью кабель-каналов. Согласно правилам техники безопасности, скрытая установка предпочтительней, однако в деревянном доме кабель прокладывается снаружи.

Розетку устанавливаем с учетом особенностей столешницы. Стандартно её крепят на высоте 90 см от пола. Но можно расположить под дном кухонного шкафа. Когда подготовительные работы завершены, можно приступать к монтажным работам. Перед этим, в обязательном порядке, отключаем защитно-коммутационный аппарат в электрощитке. Опускаем рычаг и убеждаемся в отсутствии напряжения с помощью мультиметра или индикаторной отвертки.

Схема подключения индукционной варочной поверхности

Установка и подключение индукционной ВП имеет свои особенности и нюансы. Производители данного оборудования отдельным пунктом прописывают требование, что оно должно производиться специалистами. Их услуги дороги, но если решили подключить панель своими руками то необходимо ознакомиться с техническими требованиями, с типом и характеристиками используемого оборудования.

Поскольку рассматриваем варианты мощностью от 3,5 кВт до 8, то и сечение проводов должно быть соответствующим. Для питания используют силовой 3-х жильный кабель с медной жилой 3х6 мм ², у которого изоляция и оболочка выполнена из ПВХ-пластика(ВВГ-П; ВВГ 3х6).

Обычные бытовые розетки для подключения данного оборудования использовать нельзя.

В качестве соединительного провода применяют марку ПВС 3х6 с тремя токопроводящими жилами из медной или медной луженой проволоки, изоляция и оболочка которого выполнена из ПВХ-пластика.

О схеме подключения и маркировки было сказано выше, поэтому можно сразу переходить к практике.

Необходимый набор инструментов и перечень подготовительных работ остается прежним, как и при подключении электрической ВП.

Действия, необходимые для подключения панели, будут следующими:

На обратной стороне индукционной поверхности при помощи отвертки откручиваем металлическую пластину

Соединяем клеммы под номером 1,2,3 посредством перемычек, которые входят в комплектацию, после чего заводим на клемму коричневый или черный фазный провод.

Далее перемычка на 4и5 клеммы и присоединяем синий нулевой провод.

К защитной клемме (заземление) – желто-зеленого цвета.

Проводим установку оборудования на место, проверяем надежность крепления кабеля и функционирование устройства.

Когда вилка для индукционной варочной панели идет в комплектации с кабелем, её необходимо проверять на предмет подключения контактов, которое может не совпадать с соединением проводов в розетке. Обычно современная техника не позволяет вольное (туды/сюды) подключение, но ясность нужна. Поэтому на всякий случай разбираем и проверяем соответствие подключения мультиметром. При несовпадении меняем провода местами.

Схемы, выбор кабеля, вилка, розетка

Современная встраиваемая техника надежна и заслуживает доверия, однако рано или поздно выйдет из строя и её придется заменить. Подумать об этом нужно уже сейчас. Поскольку мощность варочных панелей от сети 220 – важный технический показатель, на который следует ориентироваться при выборе сечения кабеля, лучше сразу предусмотреть запас по сечению. Тогда в будущем появится возможность подключить более мощное кухонное оборудование.

Вспоминаем требования по установке: варочная панель должна подключаться по отдельной линии, идущей от распредщита. Поэтому кабель покупаем трехжильный, медный, марку выбираете сами (ВВГнГ-Ls либо NYM). Главное правильно подобрать сечение. Для однофазных плит эта цифра не меньше 6 мм ². При прокладке оставляем запас на случай повреждения.

В случае пробоя изоляции, простые автоматы не могут обеспечить должную защиту, поэтому такое оборудование должно подключаться через дифавтомат или УЗО+автомат, где ток утечки 30мА. В распределительном щитке фазный провод(коричневый, черный, белый) линии питания подключаем к нижней клемме автомата, на которой отсутствует символ N, либо есть цифра 2. Клемму с N соединяем с нулевой жилой синего цвета. Желто-зеленую жилу – к свободной клемме шины защитного заземления.

На этом этапе уже можно наложить штукатурку и провести отделочные работы. Плита – это то место, которое нуждается во влажной уборке. Поэтому вилка будет предпочтительней, чем подключение кабеля непосредственно к панели. Значит монтируем розетку, и лучше сделать это на высоте 90 см от пола. Выше нельзя. В идеале сбоку от прибора. Для маломощных поверхностей подойдет евророзетка и такая же вилка. Хотя не исключено, что она будет греться, потому что запаса мощности нет. Кроме того, трех жильный кабель сечением 6 мм ² завести в неё достаточно проблематично. Следовательно, лучше брать модель помощнее, например РЕКСАНТ с номинальным током 40 А. Теперь разбираем, как подключить варочную панель к обычной розетки. Проводим зачистку жил от изоляции в клеммной коробке и подключаем по такой схеме: коричневую соединяем с «L», нулевую синюю к «N».

Хотя в розетке это не критично, главное жилу заземления подключить к центральной клемме сверху. Ошибиться трудно, на ней есть знак заземления (три параллельно расположенные черточки, уменьшающиеся к низу, а к верхней примыкает вертикальная линия)

Если в комплекте поставки отсутствует сетевой шнур с вилкой, то изготавливаем его сами. Для этого заранее необходимо приобрести силовой провод. Идеальный вариант – ПВС 3х2,5 (гибкий медный провод со скрученными жилами и изоляцией из поливинилхлорида). Вилку лучше взять трехконтактную, у которой также имеется заземление.

Раскручиваем корпус вилки, заводим один конец провода. Делаем зачистку оболочки острым ножом, а многопроволочную жилу опрессовываем посредством кабельного наконечника. А вот пассатижи в этом случае применять нельзя, либо зажмете недостаточно, либо деформируете жилу.

Схема подсоединения аналогичная: фазный и нулевой провод подключаем к основной контактной группе, заземление – к РЕ. Далее закрепляем провод и собираем корпус вилки.

Теперь нужно подключить другой конец провода к прибору. На задней стороне оборудования всегда есть схема подключения, либо это наклейка, либо штамповка . Символ заземления везде обозначается одинаково, во избежание путаницы. Фаза в электрике обозначается символом «L», а ноль – «N». В многофазных сетях символ может быть дополнен порядковыми номерами.

Символ 1N обозначает однофазную схему, её и будем использовать для подключения. В этом случае провод имеет 3 жилы, значит клеммы 1, 2, 3 и 4, 5 соединяем между собой последовательно. Для чего в комплектации предусмотрены медные и латунные перемычки. Как правило, они находятся в одном кармашке с клеммами. Если этого не сделать, то будет нагреваться только часть варочной поверхности. Когда перемычка отгорит из-за плохого контакта, произойдет то же самое.

Порядок следующий:

• • Удаляем с провода защитную оболочку.
• • Острым ножом снимаем с жилы изоляцию, если она одна, и опрессовываем, в случае многожильного провода.
• • Коричневую жилу подключаем к L3.
• • Синюю – к 5 минусовой клемме.
• • Желто-зеленую соединяем с «РЕ» (земля).

Далее провод надежно крепится, а варочная поверхность устанавливается на постоянное место. Варочная панель отличается от своих предшественников, традиционных газовых и электроплит, улучшенным функционалом, легкостью в управлении, экономичностью и красивым внешним видом. Подключение варочной панели вместо электроплиты своими силами трудностей не вызывает, но есть ряд нюансов, которые необходимо учитывать. Особенности подключения

Чтобы при установке не наделать ошибок и не лишиться гарантии производителя, работы необходимо проводить с соблюдением условий, которые прописаны в ПУЭ. Следовательно, требуется линия с кабелем соответствующего сечения, и защитным автоматом, установленным на ней. На конце линии будет либо клеммная коробка, в которой соединяются провода, либо специальная розетка.

Будьте готовы к тому, что сетевой шнур в комплектации не предусмотрен. И жадность производителей тут ни при чем, просто подключение осуществляется по разным схемам. Поэтому шнур придется купить.

Необходимое оборудование и инструменты

Прежде чем приступить к выполнению работ, нужно заранее подготовить все необходимое. Главное, без чего не обойтись в таком важном деле, — прибор, чтобы мерить напряжение. Пусть это будет мультиметр, с минимальным набором функций и невысокой ценой. В крайнем случае подойдет индикаторная отвертка. Главное узнать, где фаза, а где ноль. Такая функция ей вполне по силам. А остальной инструмент найдется в каждом доме:

• • Набор отверток.
• • Пассатижи и кусачки.
• • Острый нож для зачистки изоляции.
• • Электродрель и рулетка.

Если стены из бетона или кирпича, тогда понадобится перфоратор с насадкой в виде коронки. Иначе монтаж розетки займет много сил и времени.

Не забываем про такие мелочи, как вилка, розетка, гильзы и приспособление для опрессовки, изолента и т. д.

Важно! Все оборудование для монтажа подбирается с учетом мощности оборудования.

Перечень подготовительных работ

Перед тем, как осуществить электроподключение электрической варочной панели, необходимо провести подготовительные работы. Их очередность должна быть следующей:

• • Прокладываем электрический кабель от щитка.
• • Подключаем розетку.
• • Выполняем монтаж автомата, подсоединяем провода.
• • Подключаем гибкий кабель к ВП и вилку.
• • Проверяем работоспособность подключения.

Если в помещении выполнен ремонт, то прокладку выполняем с помощью кабель-каналов. Согласно правилам техники безопасности, скрытая установка предпочтительней, однако в деревянном доме кабель прокладывается снаружи штукатурки.

Розетку устанавливаем с учетом особенностей столешницы. Стандартно её крепят на высоте 90 см от пола. Но можно расположить под дном кухонного шкафа.

В общем-то все подготовительные работы завершены. Не забываем обесточить линию, для чего отключаем автомат. В отсутствии напряжения убеждаемся имеющимся в наличии прибором.

Схемы, выбор кабеля, вилка, розетка

Современная встраиваемая техника надежна и заслуживает доверия, однако рано или поздно выйдет из строя и её придется заменить. Подумать об этом нужно уже сейчас. Поскольку мощность варочных панелей от сети 220 – важный технический показатель, на который следует ориентироваться при выборе сечения кабеля. Лучше сразу предусмотреть запас по сечению. Тогда в будущем появится возможность подключить более мощное кухонное оборудование.

Вспоминаем требования по установке: варочная панель должна подключаться по отдельной линии, именно по отдельной, идущей от счетчика. Поэтому кабель покупаем трехжильный, медный, марку выбираете сами (ВВГнГ-Ls либо NYM). Главное правильно подобрать сечение. Для однофазных плит эта цифра не меньше 6 мм ². Почему? Да потому что варочная поверхность берет на себя от 3000 до 7000 Вт. Поэтому, чтобы выдержать такое напряжение, особенно если включены 3 или 4 конфорки одновременно, нужно сечение не меньше шестерки.

В интернете несложно найти таблицу, с помощью которой легко подобрать сечение и автомат в зависимости от мощности оборудования. И не забываем оставить запас по длине на случай повреждения. В распределительном щитке фазный провод(коричневый, черный) линии питания подключаем к нижней клемме автомата, на которой отсутствует символ N, либо есть цифра 2. Клемму с N соединяем с нулевой жилой синего цвета. Желто-зеленую жилу крепим к свободной клемме шины защитного заземления. На этом этапе уже можно наложить штукатурку и провести отделочные работы. Плита – это то место, которое нуждается во влажной уборке. Поэтому вилка будет предпочтительней, чем подключение кабеля непосредственно к панели. Значит монтируем розетку, и лучше сделать это на высоте 90 см от пола. Выше нельзя. В идеале сбоку от прибора. Для маломощных поверхностей подойдет евророзетка и такая же вилка. Хотя не исключено, что она будет греться, потому что запаса мощности нет. Кроме того, трех жильный кабель сечением 6 мм ² завести в неё достаточно проблематично. Следовательно, лучше брать модель помощнее, например РЕКСАНТ с номинальным током 40 А.

Теперь разбираем, как подключить варочную панель к обычной розетки. Проводим зачистку жил от изоляции в клеммной коробке и подключаем по такой схеме: коричневую соединяем с «L», нулевую синюю с «N». Хотя в розетке это не критично, главное жилу заземления подключить к центральной клемме сверху. Ошибиться трудно, на ней есть знак заземления (три параллельно расположенные черточки, уменьшающиеся к низу, а к верхней примыкает вертикальная линия)

Если в комплекте поставки отсутствует сетевой шнур с вилкой, то изготавливаем его сами. Для этого заранее необходимо приобрести силовой провод. Идеальный вариант – ПВС 3х2,5 (гибкий медный провод со скрученными жилами и изоляцией из поливинилхлорида). Вилку лучше взять трехконтактную, у которой также имеется заземление.

Раскручиваем корпус вилки, заводим один конец провода. Делаем зачистку оболочки острым ножом, а многопроволочную жилу опрессовываем посредством гильзы и специального пистолета. Провод, в этом случае, не будет расползаться в разные стороны при затяжке болтов, что дает качественный контакт.

Схема подсоединения аналогичная: фазный и нулевой провод подключаем к основной контактной группе, а на верхний контакт садим контур заземления. Полученную сборку закрываем крышкой, закрепив перед этим провод перемычкой, закручиваем болт. Для душевного спокойствия и большей безопасности можно заизолировать провода на входе.

Теперь займемся подключением провода к прибору. Разворачиваем ВП обратной стороной, находим разборную коробку с клеммами и отворачиваем крышку. В ней будем делать перемычку на 220 В, поскольку провод европейского стандарта, а нам нужно его адаптировать под однофазную схему подключения и при этом не лишиться гарантии производителя. Специальная металлическая перемычка (медная или латунная) находится в этой же коробке. Достаем её отверткой и соединяем два контакта по схеме, которая есть на обратной стороне в виде наклейки или штамповки. Ставим одну перемычку на первую и вторую фазу, а другую – на четвертую и пятую клеммы(ноль).

Порядок такой:

• • Удаляем с провода защитную оболочку.
• • Острым ножом снимаем с жилы изоляцию, если она одна, и опрессовываем, в случае многожильного провода.
• • Коричневую жилу подключаем к силовой клемме.
• • Синюю – к нейтрали.
• • Желто-зеленую соединяем с «РЕ» (земля).

Далее провод надежно крепим, а варочную поверхность опускаем в нишу на постоянное место. В комплекте обычно идет клеящая мягкая лента, которую необходимо наклеить по периметру, согласно инструкции. Вот собственно и все. Испытываем электрооборудование под нагрузкой (можно включить все конфорки одновременно) и проверяем электротехнические устройства на нагрев. Констатируем отсутствие проблем и присваиваем себе звание электрика третьего разряда. Что надо знать о подключении индукционной ВП

Подключение индукционной ВП выполнить несложно, но есть некоторые нюансы, которые надо знать. Производители предупреждают, что оно должно производиться специалистом. Но это не про нас. Читаем требования, изучаем инструкцию и делаем сами.

Начинаем с того, что поворачиваем прибор задней стороной, при помощи фигурной отвертки откручиваем болтик и снимаем крышку, где расположены клеммы для подключения. Там видим значок заземления, две силовые ветки L1, L2 и нейтраль.

Кабель может быть 5-ти жильным. В инструкции изображены схемы подключения, которые используются в разных странах. Как правило, черная и коричневая жилы – фазные, синяя и белая – ноль, а пятая заземление (желто-зеленая). Для нашей страны они просто соединены попарно. Получается обычное однофазное соединение. Поэтому так и подключаем, затем ставим крышку на место и закручиваем. Вилка для индукционной варочной панели идет в комплекте с кабелем, поэтому о её покупке беспокоиться не придется. И это хорошо, потому что обычные бытовые варианты не про этот случай.

Подведем итог: перечень работ, набор инструментов и оборудование для подключения индукционной поверхности те же, что были описаны выше. Сечение проводов и автомат подбираем по тем же табличкам с учетом мощности прибора. Но одно отличие все же есть, и о нем обязательно нужно знать.

В индукционных плитах имеется вентилятор. С его помощью горячий воздух отводится с катушки. Чтобы он мог выполнять свою работу эффективно, под индукционной поверхностью должно быть некоторое расстояние. Поэтому, если решите поставить духовой шкаф, то под самый верх установить его не получится. Нарушение данного требования приведет к тому, что индукционная плита будет перегреваться, а вентилятор выйдет из строя.

Можете ли вы получить индукционную плиту на 13 ампер?

Перейти к содержимому

13 февраля 2019 г. 10 сентября 2022 г.

Да, на рынке доступны индукционные плиты на 13 ампер (подключи и работай); однако выбор невелик, так как для большинства индукционных плит требуется большая электрическая нагрузка.

Что такое индукционная плита на 13 А?

Индукционная варочная панель на 13 ампер, иногда называемая индукционной варочной панелью с автоматическим подключением, представляет собой электрическую индукционную варочную панель, к которой прикреплена стандартная трехконтактная вилка на 13 ампер (или вилка, которая может быть подключена к ней) и будет работать от обычной штепсельной розетки.

Вы можете подключить их напрямую к обычной розетке, и для их подключения не требуется помощь профессионального электрика.

Торопитесь? Check out my top picks table below :

BEST OVERALL	BEST BUDGET	BEST PREMIUM
NEFF Т36ФБ41С0Г	Belling IHT6013	SIEMENS EU631BEF1B
13 Amp 4 Induction ZonesTouch Control Boost Function Residual Heat Indicator LED Timer	13 Amp 4 Induction Zones Сенсорное управление Функция Boost Индикатор остаточного тепла	13 А 4 Индукционные зоныСенсорное управление Функция Boost Индикатор остаточного тепла Светодиодный таймер Блокировка панели управления

Зачем вам нужен индукционный усилитель A?

Может быть несколько причин, по которым вам может понадобиться индукционная плита на 13 А; чаще всего это связано с тем, что у вас нет правильной проводки, чтобы можно было установить обычную индукционную плиту.

Для питания большинства обычных индукционных варочных панелей требуется более 4 кВт, что превышает мощность обычной розетки на 13 ампер. Поэтому вам нужен отдельный специальный кабель от блока предохранителей к варочной панели, который может нести большую электрическую нагрузку для питания варочной панели.

Вот почему некоторым людям может понадобиться индукционная варочная панель на 13 ампер — прокладка этого специального нового кабеля может быть очень сложной и/или дорогостоящей. Обычно вы сталкиваетесь с этим сценарием, если у вас ремонт кухни и вы не хотите проводить какие-либо крупные строительные работы, но хотите установить индукционную плиту.

Еще одна причина, по которой вам может понадобиться индукционная варочная панель на 13 ампер, — если вы хотите иметь возможность перемещать варочную панель или устанавливать ее в автофургоне. Варочные панели меньшего размера на 13 ампер с одной или двумя зонами приготовления пищи популярны среди людей с автофургонами или тех, кто хочет иметь возможность путешествовать с кухонным оборудованием, которое можно легко подключить и использовать.

Вам также могут понравиться:
Лучшие индукционные плиты с 4 зонами для приготовления бури

Каковы плюсы и минусы индукционной плиты на 13 А?

Плюсы:

Преимущество индукционной варочной панели на 13 А заключается в том, что она гораздо более гибкая при установке и не требует профессиональных услуг по установке.

Это также может сэкономить деньги на выполнении любых дополнительных строительных и электрических работ. Они также позволяют свободу транспортировки и использования, например, для кулинарных демонстраций или кемпинга.

Минусы

Недостатком индукционной 13-амперной варочной панели является то, что на рынке доступно очень мало моделей и что возможности и функции, которые вы получаете, могут быть весьма ограниченными.

Мне еще предстоит найти 5-зонную индукционную плиту на 13 ампер (самое большое, что я видел, это 4-зонная), и чаще всего им не хватает особенно полезных функций, таких как эффективная функция повышения мощности (у некоторых она может быть , но это никогда не бывает так эффективно).

Кроме того, поскольку они ограничены по мощности, если у вас одновременно включено более одной зоны, это может снизить максимальную мощность каждой зоны. В качестве примера: представьте, что у вас есть варочная панель с четырьмя зонами, и каждая зона может иметь до 10 единиц мощности, что в сумме составляет 40.

Однако у вас есть только 20 очков силы для игры. Таким образом, у вас могут быть 2 зоны на полной мощности, но вы не сможете использовать остальные 2 зоны, или вы можете включить все 4 зоны, но они получат только половину мощности. Вы должны распределить имеющуюся у вас мощность между зонами, которые вы хотите использовать соответствующим образом.

Плюсы:

• Простота установки
• Нет необходимости в специальной проводке
• Свобода использования вне дома

Минусы:

• Недостаток выбора
• Отсутствие функций и возможностей

все они хорошо зарекомендовали себя в обзорах и произведены производителями хорошего качества.

Если вы ищете индукционную плиту на 13 ампер, я бы порекомендовал любую из представленных ниже.

Нажмите на ссылки ниже, чтобы перейти на AO.com и узнать больше информации и цен на каждую индукционную плиту.

• Bosch Serie 4 PUE611BF1B
• NEFF N30 T36FB41X0G
• Aeg HK604200IB
• Siemens IQ-100 EU631BEF1B
• Belling IHT6013

If you are looking for smaller induction hobs for camping или ходить на кулинарные демонстрации, я бы порекомендовал эти отличные недорогие варианты с Amazon:

• Одинарная индукционная плита Эндрю Джеймса
• Двойная индукционная плита VonShef

Пример индукционной плиты на 13 А с одной зоной — идеально подходит для кемпинга.

Вам также могут понравиться:
Лучшие индукционные варочные панели с двумя зонами – идеальны для небольших кухонь

Часто задаваемые вопросы

Как определить мощность тока, необходимую для питания индукционной варочной панели?

Определение силы тока, необходимой для питания индукционная плита – это быстрый и простой расчет.

Ампер = 1000 x кВт/напряжение

Пример: Индукционная плита, которую вы хотите, говорит что это 7,4 кВт.

Итак, 1000 x 7,4 = 7400     7400 / 240 (напряжение в Великобритании) = 30,8 ампер. Ближайший предохранитель должен быть на 32 ампера.

Нужны ли специальные кастрюли и сковороды для работы на индукционной плите?

Да, так как индукционные плиты работают за счет магнетизма, дно кастрюль и сковородок должно быть намагниченным, чтобы индукционная технология работала. Такие материалы, как чугун и магнитная нержавеющая сталь, являются наиболее распространенными для индукционных кастрюль и сковородок.

Если вы не уверены, что ваша посуда будет работать с индукционной плитой, попробуйте приложить магнит на дно кастрюли к холодильнику. Если он прилипнет, скорее всего, он подойдет для индукционной плиты. если нет, то вам, вероятно, понадобятся новые кастрюли.

Дополнительный совет: Поскольку индукционные варочные панели работают за счет магнитного контакта дна посуды, чем более плоской является нижняя поверхность, тем эффективнее будет индукционная технология. Обратите внимание на сковороды с плоским магнитным дном, так как они будут работать намного лучше, чем сковороды с металлическими полосками или кругами с зазорами на дне сковороды.

Обычно вы сталкиваетесь с последним, когда производители не хотят создавать новые кастрюли, но хотят сделать свои существующие кастрюли пригодными для индукции, поэтому они просто добавляют магнитный материал на дно. Они будут работать, просто не так хорошо.

Можете ли вы подключить индукционную плиту на 13 А?

Да, вы можете подключить 13-амперную индукционную плиту, а не подключать ее к 13-амперной вилке.

Однако это, скорее всего, не повлияет на выходную мощность варочной панели, если это конкретная варочная панель на 13 А с максимальной выходной мощностью ниже 3 кВт. Наличие жесткого подключения не сделает его более мощным.

Если вы все же хотите подключить его, вам следует обратиться за помощью к квалифицированному электрику, если вы хотите сделать это.

Можно ли поставить вилку на 13 А на любую индукционную плиту?

Нет, вы не должны подключать вилку на 13 ампер к индукционной плите, если только она не предназначена для этого. Индукционная варочная панель на 13 ампер требует меньше энергии для работы и имеет контроль, который ограничивает максимальную мощность до 3 кВт или меньше. Которые 13 ампер спокойно выдерживают.

Большинство других индукционных варочных панелей на рынке будут иметь мощность более 3 кВт и должны быть жестко подключены к специальной цепи обратно к предохранителю/автомату большего тока. Обычно 16 или 32 ампера.

Заключительные мысли…

Вот оно. Все, что вам нужно знать об индукционных плитах на 13 ампер.

Я надеюсь, что этот пост помог вам ответить на любые вопросы, которые у вас могли возникнуть, и немного больше рассказать об индукционных варочных панелях на 13 ампер.

Если вам нужна информация о других устройствах, ознакомьтесь с разделом моего руководства по устройству , где содержится дополнительная информация и рекомендуемые продукты.

УЗНАТЬ БОЛЬШЕ

Майкл Рив

О телефоне

Майкл — дизайнер кухонь из Великобритании. Он занимается проектированием и управлением проектами новых кухонных установок около 10 лет. До этого он был электриком и входил в бригаду по установке кухонь. Он создал Kitchinsider в начале 2019 года, чтобы помогать людям советами, когда дело доходит до приобретения новой кухни.

Нужна ли индукционным плитам специальная проводка?

Индукционные варочные панели необходимо подключать к источнику питания, так как для их работы требуется электричество.

И это подводит нас к вопросу о том, нужна ли для работы индукционной плиты специальная проводка или нет.

Ответ на этот вопрос НЕТ – вам не нужна никакая специальная проводка (если только вам не нужны какие-то особые требования к напряжению или силе тока).

Зависит от типа электропроводки, которая присутствует в вашем доме и модели индукции у вас есть.

Хотя большинство индукционных варочных панелей работают с обычной проводкой, вам может понадобиться специальная проводка, если есть особые требования к напряжению или силе тока.

Специальная проводка необходима, если вы хотите увеличить силу тока или когда требования к индукции превышают то, что поставляется.

В основном все сводится к пониманию электрических требований индукционной варочной панели.

Мы знаем, что индукция работает по принципу электромагнетизма.

Переменный ток проходит через медную катушку, которая создает магнитное поле. Теперь, чтобы пропустить ток, для индукции требуется электричество.

Если вы ищете портативную и простую в использовании индукционную варочную панель (которая не требует специальной проводки и проста в использовании), я рекомендую проверить индукционную варочную панель Max Burton на Amazon.

Содержание

Требования к электропитанию индукционных варочных панелей

В Соединенных Штатах для индукционной варочной панели требуется выделенная заземленная цепь на 240 В, защищенная выключателями на 40–50 ампер, которые подключаются к одобренной распределительной коробке, установленной рядом с варочной панелью.

Это может быть либо под прилавком в задней части шкафа, либо на стене за ним.

Распределительная коробка должна находиться на достаточном расстоянии от варочной панели, чтобы соединения внутри коробки не подвергались чрезмерному нагреву.

Большинство производителей поставляют отрезок гибкого армированного кабеля для подключения варочной панели к домашней электропроводке в распределительной коробке.

О чем следует помнить перед подключением проводки

Перед подключением индукционной варочной панели необходимо помнить о нескольких вещах.

Во-первых, вы должны знать местные строительные нормы и правила.

Установка должна соответствовать национальным электротехническим нормам.

Правильное напряжение, частота и сила тока должны подаваться на прибор от специальной цепи заземления.

Цепь должна быть защищена автоматическим выключателем соответствующего номинала или предохранителем с задержкой срабатывания.

Далее нужно узнать, питание трех- или четырехпроводное. Разрешают ли местные правила заземление через нейтраль? И, наконец, есть ли в вашем доме алюминиевая проводка.

Это связано с тем, что варочная панель имеет медную проводку, а для ее подключения к алюминиевой проводке требуются специальные разъемы.

Электропроводность Подробно

Чтобы ток протекал должным образом и достиг индукции, он должен проходить по проводу.

Провод должен иметь некоторое сопротивление, чтобы ток протекал в определенном направлении, иначе небольшое давление направит ток в любом направлении.

Сопротивление обеспечивает протекание электрического тока определенным образом.

Это сопротивление определяется материалом провода.

Некоторые проводят электричество с небольшим сопротивлением, а некоторые с большим сопротивлением или, другими словами, с большим сопротивлением.

Энергия, которую ток теряет при преодолении этого сопротивления, выделяется в виде тепла.

Электропроводка в домах

Несмотря на то, что провода, по которым проходит электричество в стенах вашего дома, являются отличными проводниками, они имеют определенный диаметр и создают некоторое сопротивление потоку электричества.

Это сопротивление накапливается в виде тепла. И именно поэтому размер провода жестко устанавливается строительными нормами, чтобы соответствовать максимальному количеству тока, которое разрешено проводить по проводу определенного размера по закону.

Таким образом, ни один провод в стене никогда не нагреется настолько, чтобы вызвать пожар.

Помимо наличия норм и правил для сечения проводов (максимальный ток определяется сечением установленного провода), закон также требует наличия устройства, которое мгновенно разорвет цепь, если когда-либо допустимый максимум увеличится.

В старину это устройство было предохранителем.

Предохранитель представлял собой одноразовое устройство, состоящее из небольшой металлической полоски, заключенной в стекло, предназначенное для плавления и, таким образом, размыкания при максимальном токе, на который он рассчитан.

Пример – предохранитель на 15 ампер. В настоящее время используется автоматический выключатель, который можно использовать бесконечно, его можно просто сбросить, если он сработает.

Еще одна вещь, о которой следует помнить, если вы находитесь на этапе прокладки электропроводки в своем доме, алюминиевая проводка представляет серьезную опасность.

Причина в том, что хотя алюминий может выдерживать ток, на который рассчитан, алюминий расширяется и сжимается при нагревании гораздо сильнее, чем медь, и имеет тенденцию ослаблять соединения на винтовых клеммах из-за многократного расширения/сжатия.

Это создает высокое сопротивление, которое может привести к перегреву, искрообразованию и пожару. По этой причине установка алюминиевой проводки в настоящее время запрещена во многих местах.

Проводка для индукционной плиты

Если вы находитесь на стадии проектирования, вам необходимо установить проводку, соответствующую электрическим требованиям вашей индукционной плиты, а если проводка уже есть, вам нужно ограничиться индукцией, которая не требует больше, чем может обеспечить ваша проводка.

Объясняя простой алгеброй, ток в амперах равен мощности, деленной на напряжение.

Это даст вам необходимую мощность (пропускную способность по току) для вашей проводки в стене. Другими словами, требования к нагрузке для цепи.

В США емкость цепи питания в амперах обычно начинается с 15 ампер, а затем, как правило, кратна десяти: 20, 30, 40 и т. д.

Это означало, что весь дом мог потреблять от энергетической компании не более 150 ампер. Новые дома построены с обслуживанием 200amps.

Размер провода одинаково важен для передачи определенного количества ампер или тока.

Местные коды для вашего региона обычно указывают калибр. Вот некоторые приблизительные значения, близкие к стандартным:

• 14-й калибр может выдержать 15 ампер
• 12-й калибр может выдержать 20 ампер
• 10-й калибр может выдержать 30 ампер

Я бы порекомендовал провод 8-го калибра, если вы прокладываете или переделываете электропроводку в своем доме. Но заранее проверьте местные коды.

Это даст вам выделенные 50 ампер для вашей индукционной варочной панели.

Зная напряжение, с которым вам приходится иметь дело, и доступную мощность, вы можете рассчитать минимальную мощность, которую вы сможете подать на индукционную варочную панель, и соответственно выбрать индукционную плиту.

Хорошей формулой для запоминания является P=V*I.

Ваш Судный Призыв

Теперь, зная силу, которую вы будете иметь под рукой, если ваша сила будет чуть меньше интересующей вас единицы кажется, нужно (например, 7,2 кВт, а вашему блоку требуется 7,4 кВт), тогда вам нужно сделать свой собственный звонок.

Вы пойдете или нет?

Что вы можете сделать в таком случае, так это не использовать все элементы на полную мощность одновременно.

Худшее, что может случиться, это то, что вы можете отключить автоматический выключатель. С другой стороны, вы не хотите слишком часто отключать выключатель.

Наконец, убедитесь, что вы знаете, сколько каждый элемент в вашей индукции может отрисовать, если установить его на максимум.

Затем убедитесь, что он находится в пределах рассчитанного вами предела.

Подсоединение индукционных проводов и его методология

Во избежание поражения электрическим током или пожара отключите питание цепи на панели выключателя или в блоке предохранителей перед подключением проводки варочной панели.

Подсоедините заземляющий провод (обычно зеленый) от прибора к заземленной металлической постоянной проводке.

Провод заземления лучше не подключать к нулевому проводу питания дома. Во многих местах это запрещено.

Если используется алюминиевая электропроводка дома, подключите медные провода прибора к алюминиевой проводке дома, используя специальные разъемы, разработанные и сертифицированные агентством для соединения меди с алюминием.

Должным образом следуйте письменной процедуре производителя. Неправильное подключение может привести к пожару.

Кабель от прибора может быть трехжильным или четырехжильным.

В некоторых районах допускается подключение нейтрального провода соединения к заземляющему проводу прибора, а в некоторых районах это не разрешается.

В зависимости от местных кодов, подключитесь к распределительной коробке соответствующим образом. Внимательно следуйте инструкциям производителей.

Ниже я привел пример подключения трехжильного кабеля к внешнему заземлению (в таких местах местные коды не разрешают подключение к нулевому проводу в распределительной коробке).

Трехжильный электрический соединительный кабель с внешним заземлением

Для заземления не подключайте прибор к трубе подачи газа или к трубе горячей воды.

При подключении к заземленной трубе холодной воды используйте отдельный медный заземляющий провод (минимум № 10) и зажим с внешним заземляющим винтом.

Заземленная труба холодной воды должна иметь металлическую непрерывность с электрическим заземлением и не должна прерываться изоляционными материалами.

Любой изоляционный материал должен быть соединен с проводом не менее 4 AWG, чтобы обеспечить непрерывность заземления.

Обратите внимание, что если распределительная коробка была должным образом заземлена лицензированным электриком, провод заземления (зеленый) может быть подключен к распределительной коробке с помощью контурной клеммы.

Подсоедините черный провод от прибора к черному проводу питания в распределительной коробке.

Аналогичным образом подсоедините красный провод от прибора к красному проводу питания в распределительной коробке.

Внимательно прочтите инструкции производителя и соблюдайте местные коды городов, прежде чем устанавливать электропроводку для индукционной плиты.

Надеюсь, я дал вам глубокое понимание проводки, необходимой для индукции, и упростил для вас ее аспект. Удачи!

Вам также могут понравиться следующие статьи:

• Безопасна ли индукционная кулинария?
• Насколько энергоэффективна индукционная плита?
• Может ли индукционная плита стать причиной пожара?
• Нужна ли вентиляция для индукционных варочных панелей?
• Потребляет ли индукционная плита больше электроэнергии?
• Легко ли царапаются индукционные варочные панели?
• Влияют ли индукционные варочные панели на кардиостимуляторы?
• Лучшие портативные индукционные варочные панели
• Как пользоваться индукционной варочной панелью
• Почему моя духовка продолжает отключать автоматический выключатель?

Индукционная плита — Какой кабель использовать для подключения к розетке плиты?

минус

• 26 июня 2022 г.

• #1

Привет всем, какой правильный кабель использовать для подключения индукционной плиты 6 кВт к стандартной розетке выключателя плиты (выключатель плиты и одинарная розетка), которая питается от соединения 32A? Духовка также подключена к единственной розетке выше.

Будет ли достаточно 2,5 мм T+E (рассчитанный на 27 А, я думаю), или должно быть 4,0 мм T+E?

Заранее спасибо за любой совет.



Рекламные ссылки

EFLIНаглость

• 26 июня 2022 г.

• #2

2,5 мм² было бы достаточно для варочной панели мощностью 6 кВт (25 А), но я бы использовал 4 мм², так как цепь рассчитана на 32 А.



EFLIНаглость

• 26 июня 2022 г.

• #3

Для уточнения: Вы имеете в виду, что печь включена в розетку, а не подключена к клеммам?



минус

• 26 июня 2022 г.

• #4

Спасибо за ответ — да, духовка имеет вилку на 13 А и подключается к единственной розетке на корпусе выключателя плиты.



Рекламные ссылки

EFLIНаглость

• 26 июня 2022 г.

• #5

Хорошо.



Гибкий

• 27 июня 2022 г.

• #6

В этом случае, если бы и духовка, и варочная панель были включены, потребляемый ток был бы примерно равен значению срабатывания MCB на 32 А. На практике это, вероятно, было бы хорошо, поскольку мало кто использует все конфорки одновременно. Но не идеально.



EFLIНаглость

• 27 июня 2022 г.

• #7

Эджайл сказал:

В этом случае, если бы и духовка, и варочная панель были включены, потребляемый ток был бы примерно равен значению срабатывания MCB на 32 А.

Нажмите, чтобы развернуть…

Это так не работает.

Эджайл сказал:

На практике это, вероятно, будет нормально, так как мало кто использует все конфорки одновременно.

Нажмите, чтобы развернуть…

Нет «вероятно».
У него есть аналог небольшой плиты.

Эджайл сказал:

Но не идеально.

Нажмите, чтобы развернуть.
