Розетка таймер схема: виды, устройство, лучшие модели выключающихся розеток

Содержание

виды, принцип работы, инструкция (видео)

Розетка с таймером на 220 В, позволяет осуществлять отложенный старт или прекращение подачи электроэнергии на подключенный прибор или оборудование.

Особенности умных розеток

Автоматизация любого процесса предполагает использование широкой гаммы датчиков, передающих на центральный руководящий механизм или контроллер актуальную информацию о среде или определенных параметрах работы.

Подбор такого оборудования в комплексе, его монтаж, настройка – дело вовсе не из дешевых. Поэтому, несмотря на положительные отзывы, оно остается по карману лишь малой части общества. Это вовсе не значит, что на идее автоматизации режимов электропитания можно поставить жирный крест. Нужно искать менее функциональные и автономные решения по более низкой цене, с интуитивно простым интерфейсом. Однозначно выходом из ситуации является розетка с таймером. Она напоминает реле времени, которое по истечении заданного промежутка замыкает или размыкает контакты.

Согласитесь, ситуация, когда вы уснули возле телевизора, не является редкостью и может привести к следующим последствиям:

Во-первых, включенный аппарат является непрерывным потребителем электроэнергии, что в итоге сказывается на количестве киловатт-часов, которые наматывает счетчик,

Во-вторых, работающий телевизор является генератором электромагнитных волн, негативно влияющих на сон.

Список этот можно продолжать бесконечно, поскольку в любом среднестатистическом доме полным-полно бытовой техники. Каждая из них может потребовать, как отложенного выключения, так и старта (например, бойлер, насос, стиральная машин) с использованием реле или таймера на 220 В. В зависимости от конкретного вида и модели, подобное изделие способно обеспечивать настройку суточной и недельной программ.

Классификация розеток с таймером

Коммутационные программируемые точки (типа реле) способны обеспечить подсоединение бытового и промышленного (профессионального) оборудованияна 220 В. Каждая из таких розеток имеет необходимый уровень защиты (пыле-, влаго-, морозостойкость, наличие защитных шторок, крышек и т. д), но главными критериями для классификации служат тип привода и диапазон для регулирования.

Выделяют два основных вида розеток с таймером по способу задания интервала:

Механические,
Цифровые (электронные).

По сути дела, этот прибор нельзя назвать розеткой на 220В в привычном понимании (стационарной встроенной или накладной точки). Это скорее блочный розеточный переходник, в корпусе которого имеется гнездо для подключения вилки от прибора и штепсельный наконечник для подключения к стационарной розетке.Особенности и отличия каждого из вариантов рассмотрим на примере розеток от компании Feron.

В модели ТМ50 используется классическая механическая схема организации коммутации электрической точки.

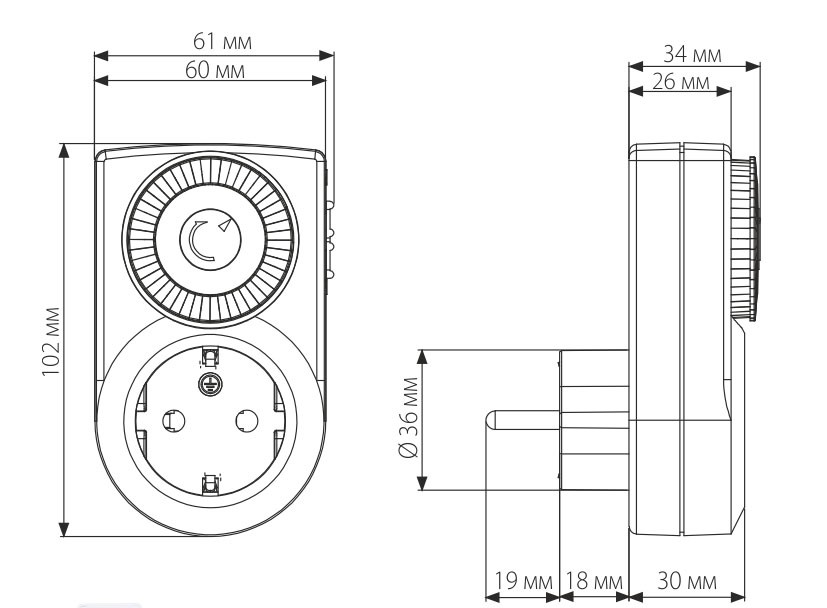

Устройство умной розетки. Модель ТМ50

Как можно видеть на иллюстрации вверху, программируемая розетка имеет посадочное гнездо для подключения электрооборудования и штепсель (на задней поверхности), как упоминалось выше.

Сверху от гнезда находится круговая временная шкала. По периметру расположено синее кольцо, состоящее из отдельных сегментов – клавиш программирования. На боковой части розетки содержится позиционный переключатель, переводящий работу прибора из обычного режима в программируемый (по типу реле времени).

Модель ТМ22 – это электронная розетка с таймером на 220 В. На иллюстрации видны четкие отличия от предыдущего изделия, а именно, наличие блока клавиш для программирования и дисплея, отображающего текущее состояние прибора и сам процесс настройки.

Модель ТМ22 – это электронная розетка с таймером

Такой прибор способен работать не только в суточном, но и в недельном режиме. Он поддерживает установку и запоминание режимов включения/выключения для отдельных дней недели (клавиша WEEK).

На основании информации, указанной выше можно сформировать еще один принцип классификации розеток-таймеров:

Суточная (процесс включения/выключения ограничен по времени 24 часами),
Недельная (есть возможность запрограммировать режимы отдельно на каждый из дней недели).

Принципы настройки разных видов розеток

Механический и цифровой таймеры на 220 В имеют разный принцип ввода программных данных. В первом случае используется готовая временная шкала (как в реле времени), которая служит шаблоном для настройки. Каждая из синих сегментных клавиш отвечает за промежуток в 15 минут. Если любой из сегментов нажат, то таймер организовывает подачу электроэнергии на прибор. Шкала ТМ50 выглядит следующим образом:

Как можно видеть, некоторые из клавиш нажаты (промежуток между 16-00 и 18-00, а также внизу – начиная с 2-00). Кроме того, в центральной части находится вращающийся диск (направление указано дуговой стрелкой) с указателем текущего времени (на примере треугольник установлен на 13-00).

Более доступно о том, как настроить такой таймер, можно узнать на следующем видео:

Цифровой таймер настраивается при помощи дисплея и программных клавиш:

TIMER – клавиша ввода данных и их подтверждения,
WEEK – кнопка выбора требуемого дня недели. На экране производится индикация выбора в англоязычном варианте (MO, TU, WE и т. д),
HOUR, MINUTE – ввод времени,
CLOCK – используется в комбинации с TIMER для перевода формата времени из 12 на 24-х часовой,
ON/AUTO/OFF – клавиша выбора ручного или автоматического режима работы,
RANDOM – выбор функции плавающего включения (в заданном промежутке времени производится периодическое включение с интервалом до 30 минут).

Наглядный обзор подобного таймера есть на следующем видео:

Выводы

Механическая или цифровая розетка с таймером является прекрасным бюджетным вариантом автоматизации режимов электроснабжения частных или промышленных объектов с положительными отзывами. Она действует, как реле времени, позволяя настроить интервалы включения/выключения оборудования, бытовой техники, организовывая оптимальное потребление энергии.

Как подключить таймер в розетку? Инструкция по подключению розеточного таймера

Таймер – это устройство, служащее для управления электрическими приборами в быту, чтобы избежать перегрузок и аварийных режимов. Использование таймера также поможет сэкономить электроэнергию с сохранением уровня комфорта.

По конструкции таймеры бывают двух типов – электромеханические и электронные. Принцип включения розеточного таймера у них единый – его включают в розетку, а уже непосредственно в таймер тот прибор, который необходимо контролировать.

В таймерах электромеханического типа предусмотрен специальный контроллер, он обеспечивает работу электроприбора, который включен через него, напрямую, минуя настройки самого таймера. Это очень кстати, когда нужно передвинуть рычаг, можно не вытаскивать вилку прибора.

Основной элемент – компаратор напряжения, обмотка реле служит в качестве нагрузки. Время зависит от емкости конденсатора и напряжения резисторов. Напряжение поддерживается постоянным с помощью стабилитрона.

Подобные таймеры все выглядят примерно одинаково: циферблат круглой формы с градуированной шкалой времени и пластины, с помощью которых ставят выдержку времени.

Достаточно отогнуть пластинки вниз напротив того времени, в течение которого прибор должен работать. Часы таймера настраиваются путем поворота диска до момента, пока стрелка не покажет текущее время.

Инструкция по подключению состоит из нескольких шагов:

Нужно произвести необходимые настройки и включить таймер с розеткой в сеть. Убедиться, что время выставлено верное.
Подключить любой электроприбор в сеть, который будет контролироваться таймером.
Включить непосредственно сам прибор.

Схема электронного таймера в розетку

Таймеры электронного типа отличаются лишь тем, что они имеют дисплей, некоторые снабжены датчиками движения, и возможность переключения с летнего времени на зимнее и наоборот. Также они имеют аккумуляторы, не позволяющие сбиваться настройкам программы.

Время выводится на светодиодный индикатор, состоящий из 7 сегментов, и хранится в памяти устройства.

Схема подключения аналогична обычному розеточному таймеру:

Выставить при помощи кнопок нужное время. Убедиться, что на дисплее розеточного таймера указано верное время.
Подключить электроприбор, который будет контролироваться таймером, в сеть.
Включить непосредственно сам прибор.

Схема простого программируемого таймера | Проекты самодельных цепей

Этот программируемый таймер можно использовать для включения и выключения нагрузки с двумя наборами временных задержек, которые программируются независимо от 2 секунд до 24 часов.

Время задержки настраивается в соответствии с личными спецификациями пользователя. Задержка включения и задержка выключения настраиваются независимо друг от друга, и эта возможность становится наиболее важной функцией программируемой схемы таймера.

Использование универсальной ИС 4060

На этой странице мы обсудим очень простую, но достаточно полезную принципиальную схему таймера, настройки времени включения и времени выключения которого регулируются независимо с помощью обычных потенциометров.

Идея становится настолько легко конфигурируемой благодаря универсальному IC 4060, который требует минимального количества компонентов для запуска устройства.

Глядя на СХЕМУ ниже, мы видим, что два недорогих IC 4060 были подключены как два независимых режима таймера.

Однако, несмотря на то, что настройки синхронизации для двух разделов независимы, они связаны с другими, так что их инициализация становится очень взаимосвязанной.

В основном обе конфигурации аналогичны и были настроены в стандартных режимах счета устройств IC 4060.

Вы также можете сделать эту программируемую схему таймера на базе Arduino

Принцип работы схемы как только выход верхней микросхемы становится высоким, он запускает нижний таймер.

Нижняя микросхема затем начинает считать, и когда ее выход становится высоким, она останавливает счет верхних микросхем и сбрасывает его в исходное состояние, после чего процесс начинается с самого начала.

Это просто означает, что до тех пор, пока время верхних ИС не истекает, нижняя ИС остается бездействующей, однако, как только время верхних ИС истекает и ее выход становится высоким, он переключает выходную нагрузку, а также работу нижних ИС.

Потенциометр, связанный с верхней ИС, может использоваться для определения того, через какое время нагрузка будет включена, а потенциометр, связанный с нижней ИС, используется для определения того, как долго нагрузка остается во включенном положении, или просто после чего время он должен быть выключен.

Обновление:

Положения светодиодов были изменены в следующих обновленных версиях, поскольку более ранние положения светодиодов конфликтовали с операциями реле, и поэтому положения были перемещены для обеспечения надежной работы.

Принципиальная схема универсального программируемого таймера

Схема печатной платы

Видео, показывающее предлагаемую схему двухступенчатого программируемого таймера со светодиодами

Использование кнопки пуска

Вышеупомянутая конструкция может быть дополнена кнопкой для облегчения пуска с помощью кнопки. Это дополнительно гарантирует, что таймер полностью отключится в случае сбоя питания, когда цепь работает, что, в свою очередь, гарантирует, что критические нагрузки, такие как нагреватель или газовая колонка, будут полностью отключены в таких ситуациях.

Расчет компонентов синхронизации RC

Это можно сделать с помощью формулы, но ручной способ намного проще и точнее. Это можно сделать, как описано ниже:

Подключите любой произвольно выбранный резистор выше 100K вместо P1/R2 в верхней цепи.
Включите и внимательно запишите, через какое время контакт № 3 верхнего IC 4060 станет ВЫСОКИМ. Это будет ваш « Sample delay «.
Как только это будет отмечено, другие желаемые временные задержки могут быть рассчитаны с использованием следующего простого перекрестного умножения:

Задержка выборки / Требуемая задержка = Выбранный резистор / Неизвестный резистор

Например, если вы обнаружите, что контакт 3 становится высоким через 300 секунд, это становится значением задержки вашего образца.

Теперь у нас есть задержка выборки и номинал резистора, отвечающий за эту задержку.

Следовательно, если мы предположим, что желаемая задержка составляет 1 час или 3600 секунд, мы можем рассчитать ее, подставив значения в предыдущее уравнение:

Задержка выборки / Требуемая задержка = Выбранный резистор / Неизвестный резистор = 100 / x (неизвестный резистор)

300x = 360000

x = 1200k или 1,2 Мб

Это показывает, что 1,2 Мб вместо P1/R2 создадут требуемую задержку в 1 час на выводе 3 микросхемы 4060

Обратите внимание, что выше расчет является только примером, и значения не отражают фактические результаты.

Настройка описанной выше концепции

Эта схема гибкого программируемого таймера, описанная в этой статье, была разработана мной в ответ на запрос г-на Амита. Давайте узнаем больше о запросе и деталях схемы.

Технические характеристики

Мне нужна схема для моего аквариума, где она должна делать следующее:

Она должна выключать свет в 22:00 и включаться в 7:00 ежедневно + выключать свет в 12:00 вечера ежедневно и обратно в 18:00.

Это поможет моим рыбкам жить дольше. 🙂

Заранее спасибо.

Амит Десаи

Дизайн

Вот схема, которую я придумал. Как следует из названия, таймер довольно гибкий и может быть настроен для создания любых желаемых периодов времени в соответствии с запрошенным выше форматом.

Схема состоит из четырех идентичных каскадов, составленных из конфигурации таймера IC 4060. Последовательность таймера начинается с микросхемы в верхнем левом углу.

При включении питания эта микросхема начинает отсчет. В зависимости от настройки потенциометра, IC срабатывает через определенный период или временной интервал.

Это включает реле и управляющий транзистор BC547, который затем выключает подключенную лампу. Каскад защелкивается с помощью диода, подключенного к контактам 3 и 11.
Вышеупомянутое срабатывание также переключает другой транзистор BC547, который соединяет вывод сброса следующей микросхемы IC 4060 с землей, что также запускает этот этап.

Через заданное время эта ИС также запускает свой выход на контакте 3 и фиксируется соответствующим диодом, однако это действие посылает сигнал обратной связи на транзистор драйвера реле, мгновенно отключая его и восстанавливая питание лампы, чтобы она загорелась снова вверх.

Так же, как и вышеперечисленные действия, последовательность продолжается дальше и включает третью микросхему 4060 в линии, которая отсчитывает установленный интервал времени и переводит реле обратно в положение ВЫКЛ через диод, подключенный к коллектору его транзистора bc547, так что лампа снова выключается.

Как только происходит описанное выше срабатывание, последняя секция в правом нижнем углу включается и отсчитывается в соответствии с настройкой соответствующего потенциометра, пока выходной сигнал микросхемы не станет высоким, этот высокий уровень сбрасывает первую микросхему и включает лампу. еще раз, чтобы процесс можно было перезапустить цикл заново.

Объем горшков может быть увеличен до 3 м3 для генерации периодов с более длительным интервалом времени, то же самое верно и для соответствующих конденсаторов.

Принципиальная схема

Как отрегулировать и настроить

Таймер можно настроить в соответствии с отправленным запросом следующим образом:

Если мы считаем, что первая временная последовательность начинается в 7:00 и заканчивается в 12:00, это означает, что верхний левый таймер должен P1. должен быть отрегулирован таким образом, чтобы он активировал реле и выключал реле ровно через 5 часов.

Чтобы оставить лампу выключенной в указанном выше положении и снова включить ее в 18:00, мы теперь настроим P1 верхней правой секции таймера так, чтобы ее выход срабатывал еще через 5 часов. Это снова включает лампу.

Вышеупомянутая ситуация должна сохраняться до 22:00 ночи, что составляет около 4 часов периода, поэтому мы настраиваем нижний правый таймер P1, чтобы он срабатывал через 4 часового временного интервала.

Наконец, для повторного запуска описанной выше процедуры на следующее утро в 7 утра, P1 последнего таймера в правом нижнем углу настраивается таким образом, что он сбрасывает первый таймер через 9 часов… и цикл повторяется.

Для того, чтобы схема работала в соответствии с указанной выше временной схемой, после настройки соответствующих часов устройство должно быть включено или включено ровно в 7 часов утра… отдых последует автоматически.

Схема каскадного программируемого таймера с несколькими выходами

Если вы ищете схему программируемого таймера с несколькими выходами для управления несколькими нагрузками и с индивидуальными настройками времени, то следующая схема подойдет вам.

Здесь показана схема 4-х ступенчатого программируемого таймера, но вы можете добавить большее количество 4060 ступеней, чтобы увеличить количество каскадных выходов по желанию.

Задержка выхода каждой ступени таймера 4060 может быть отрегулирована индивидуально и установлена с использованием соответствующей предустановки P1.

Схема регулируемого таймера с релейным выходом

Таймеры используются во многих приложениях в нашей повседневной жизни. Можно увидеть таймеры в стиральных машинах, микропечах и т. д. Эти устройства используют таймер для переключения нагрузок на определенное время. Традиционно различные нагрузки контролировались вручную, т. е. оператор включал нагрузки, и после выполнения необходимых условий нагрузки снова отключались оператором.

[адсенс1]

Здесь я объясню различные способы построения регулируемых схем таймера. Однако эти методы экономически неэффективны. Здесь объясняются три схемы: 1) простой регулируемый таймер с использованием 555 IC, 2) циклический таймер включения / выключения с использованием 555 IC, 3) регулируемый таймер с использованием Arduino. (40+ простых схем и проектов таймера 555)

Схема

Простая регулируемая схема таймера с микросхемой 555

Используя простой таймер 555, мы можем разработать регулируемый таймер. Эта схема является гибкой для настройки необходимого времени.

Принципиальная схема

Компоненты

Таймер 555
Электролитический конденсатор – 470 мкФ
керамический конденсатор – 0,1 нФ
Резисторы
120 кОм
10 кОм
Реле -12В
Кнопка

Рабочий

Здесь таймер 555 работает в моностабильном режиме.
При подаче сигнала триггера таймер 555 генерирует импульс. Эта ширина импульса зависит от значений R и c.

Предложенная выше схема представляет собой таймер на 1-10 минут. Когда Pot минимальный, он дает 1-минутную задержку, а максимальное значение Pot может дать 10 минут.
Период времени можно рассчитать по формуле

T=(R1+R2)*C1.секунды

Когда Pot максимальное значение R равно 120K+1,1M ≈ 1,2M (приблизительно) и C1=470 мкФ

T= 1,2M*470 мкФ = 620 секунд≈10 минут. Это максимальное время.

На минимальное время поставьте банк в наименьшую позицию. Тогда R= 120k
Следовательно, время T=120k*470uf=6 2 секунды~1 минута (приблизительно).
Реле 12 В используется для управления нагрузкой переменного тока, подключенной к выходу.
Таким образом, реле будет включено в течение времени, заданного пользователем с помощью потенциометра, а затем автоматически выключится.

Эта схема используется в таких приложениях, где нагрузка некоторое время включается, а в остальное время отключается.

[adsense2]

Примечание

Для предотвращения обратного тока в реле таймера 555 используйте диод перед реле.
Из-за этого некоторые версии 555 могут быть повреждены.

[ Читайте также: Реле задержки времени 12 В ]

Регулируемый таймер включения/выключения (с использованием нестабильного режима 555)

В этой схеме разработан таймер с циклическими операциями включения/выключения. В этой схеме используются очень простые компоненты, такие как таймер 555 и счетчик 4017.

Эти интервалы включения-выключения можно регулировать, изменяя выход таймера 555 и количество выходов счетчика. Давайте подробно обсудим эту схему.

Принципиальная схема

Компоненты

R1 и R2 — 47 кОм
R3 – 15 кОм
VR1 – 1 МОм
С1 100 мкФ
С2 0,01 мкФ
С3 0,1 мкФ
Диоды
555 ИС таймера
CD4017 ИС
БК 148 Б Транзистор
Реле SPST 6 В/ 100 Ом

Рабочий

При подаче питания таймер 555 генерирует прямоугольную волну на контакте 3, поскольку он находится в нестабильном режиме.
Дает ширину импульса в соответствии со значением горшка. Его можно рассчитать как

T(высокий) =0,693*(R1+R2)*C 1

T(низкий) =0,693*R1*C1 активируется последовательно при заданном тактовом входе.

Выходы декадного счетчика переводят транзистор в активный режим, так что катушка реле находится под напряжением. (Вместо 6-вольтового реле можно также использовать 12-вольтовое реле, но реле следует применять с 12-вольтовым, а не 6-вольтовым.)

Здесь продолжительность времени включения нагрузки кратна 555 выходным периодам таймера и количеству выходов, используемых в CD4017.

Предположим, что в этой схеме используются 3 выхода CD4017. Таким образом, время включения нагрузки в 3 раза превышает T (высокий уровень), а время отключения в 9 раз превышает T (высокий уровень).

Таким образом, ВКЛ и ВЫКЛ можно варьировать для желаемых рабочих циклов путем соответствующего подключения контактов счетчика декады.

Также можно добавить датчик или переключатель на входе сброса декадного счетчика для автоматического отключения нагрузки в аварийных или аварийных (для работы в автоматическом режиме) ситуациях.

Приложение

Давайте разберемся в применении этой схемы. Например, в воздухоохладителях есть насос, который подает воду на мат. Его не нужно постоянно включать.
Он может быть включен до тех пор, пока коврики-холодильники не станут влажными, а затем он может быть выключен. Опять же, когда они высохнут, он должен качать воду.
Предположим, что если в баке достаточно воды, насос должен автоматически отключиться.
Этого можно добиться, добавив датчик уровня, чтобы этот вход датчика приводил контакты сброса и блокировки в направлении потенциала земли.
Эта схема используется в таких приложениях, где требуется циклическая работа.

Если требуются очень большие временные задержки, не рекомендуется использовать таймер 555. Вместо него можно использовать микроконтроллер. Вот таймер, использующий Arduino, который удобен для пользователя.

Регулируемый таймер (с использованием Arduino)

Регулируемый таймер Arduino представляет собой простую схему для генерации таймера на требуемое время. Это используется для включения нагрузок на определенный период времени, после чего они автоматически отключаются.

Здесь Arduino играет ключевую роль в установке этого периода времени.

Здесь реле используется для переключения нагрузки на определенное время.

Принципиальная схема

Компоненты

Плата Arduino
ЖК-дисплей
Кнопки
Реле

Рабочий

Первоначально при переключении цепи на ЖК-дисплее отображается «настраиваемый таймер».
Теперь с помощью двух кнопок установите таймер. Кнопка, подключенная к 8-му контакту, используется для установки таймера в минутах, а кнопка, подключенная к 10-му контакту, используется для установки таймера в часах.
Установите время, нажимая эти кнопки. При нажатии кнопки время увеличивается каждый раз.
Теперь нажмите кнопку запуска, чтобы переключить нагрузку.
По истечении времени нагрузка отключается автоматически.
