Розетка для влажных помещений: Влагозащищенные розетки для ванной купить можно тут

Содержание

виды, степени защиты и требования к установке

На рынках электрической фурнитуры предлагают огромное количество электроустановочных изделий, работающих и в нестандартных условиях.

В этом качестве успешно выступают влагозащищенные розетки — оптимальное решение вопроса проведения электропитания в помещениях с вероятностью прямого или косвенного контакта с водой. Данные устройства отличает безопасность и возможность повысить комфорт жизни.

Содержание

Разновидности электрических розеток
Отличительные признаки влагозащищенных устройств
Характеристиках и маркировках
Где принято использовать розетки с влагозащитой
Правила безопасности
Правила монтирования розеток с последующим подключением
Выбор устройства для санузлов
Розетки для уличных условий
Заключение

Разновидности электрических розеток

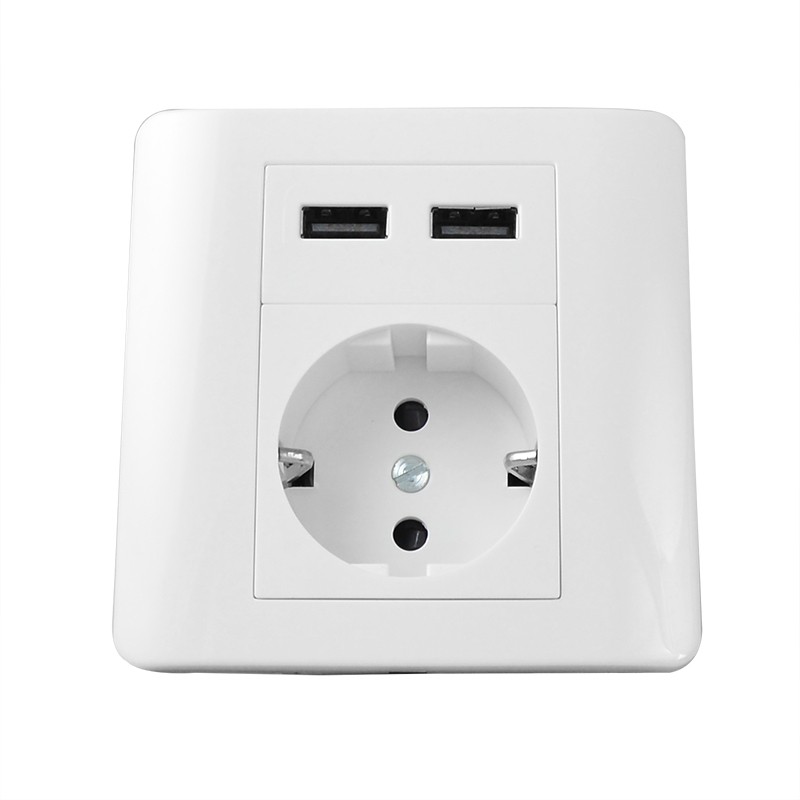

Розетка — штепсельный разъем, предназначенный для подключения приборов и инструментария домашнего назначения, промышленных машин.

Чтобы осуществить подбор розеточных устройств для помещений, недостаточно выбрать понравившуюся модель. Нужно иметь первоначальное представление о различных видах устройств, учитывать ряд факторов в процессе подбора моделей для различных помещений.

Существует несколько разновидностей розеточных устройств, сгруппированных в блоки:

По типу установки. По этому признаку розетки принято подразделять на скрытые и накладные. Первые размещают в помещениях, где значение имеет декоративность и на стенах нет места для выступающих элементов. Вторые используют в деревянных домах, коттеджах, где задумано проведение ретро-проводки.
По числу разъемов. Большое распространение получили розетки, имеющие от 1 до 3 разъемов. Устройства, имеющие 4 разъема и более, устанавливаются и применяются в местах, требующих подключения большого количества электроприборов.

По типу разъема. Имеется в виду маркировка посредством латинских литер. В России и на постсоветских территориях принято использовать литеры C, F и E. Во всем мире их насчитывается не менее 13.

Существует разделение и по величине напряжения — 220 В (для приборов домашнего назначения) и 380 В (для станков и сложных машин).

Производители при выборе розеток рекомендуют обращать внимание на фирму-изготовителя и на палитру цветов. Не следует отдавать предпочтение недорогим изделиям из дешевых материалов: устройства значительно теряют в таких показателях, как надежность и безопасность.

Отличительные признаки влагозащищенных устройств

На строительном рынке розетки с функцией влагозащиты представлены в широком ассортименте. Устройства соответствуют основным техническим требованиям и способны обеспечить защиту от влажности и пыли.

Такие свойства объясняются отличительными особенностями и характерной конструкцией, включающей:

корпус из прочного полимерного ластика;
клапан в виде крышки для влагозащиты;
клеммник в изолированном виде;
заземление с контактной группой.

Корпус и крышка влагозащитных розеток определяют способность противостоять проникновению влаги и воздействию пониженных температур. Клеммник изготавливают из сверхпрочного пластика или керамики с высокими показателями прочности. Группа контактов выполнена из латуни (легированных сплавов), позволяющих получить безопасное и надежное соединение с разъемами электроприборов.

Водостойкая розетка обладает дополнительными антикоррозийными свойствами и способна осуществлять работу в экстремальных условиях. Прекрасно работает при непосредственном взаимодействии с каплями и струями воды. Обычно такое устройство отличается защитной крышкой. Предусмотрено и углубление корпуса под штепсель.

Розетка с крышкой некоторым образом защищена от непосредственного попадания капель воды, а углубление позволит предупредить боковое попадание воды. Часто крышки этих розеток изготавливают из сплошного или прозрачного (ПВХ) пластика, силиконового материала, каучука. Крепление к корпусу осуществляется посредством защелок, пружин или самим материалом (если крышки выполнены из резины).

Кроме перечисленного, крышка с корпусом способны обеспечивать дополнительную влагозащиту, предупреждая попадание абразивных частиц с пылью, негативно влияющих на состояние электроконтактов между розеткой и сетью.

Чтобы сопоставить степень защиты от пыли и влажности относительно оболочек изделий, был разработан параметр IP (Ingress Protection).

Характеристиках и маркировках

Одна из характеристик готовой розетки с расположенными внутри электрическими элементами — влагозащита корпуса или оболочки. По стандартам международного уровня — IEC 60529 (ГОСТ 14254-96, DIN 40050). В том числе промышленное оборудование и электроприборы домашнего назначения должны быть защищены в определенной степени.

По стандартам разработан код из четырех символов IPXY, в котором:

IP — указывает на защитный уровень устройства;
первый числовой показатель (X) — определяет уровень защищенности от проникновения различных мелких частиц и пыли;
второй числовой показатель (Y) — означает защищенность от возможного попадания воды и капель.

Для первого числового показателя разработан числовой диапазон от 0 и до 6, где 0 — влагозащиты нет, а 6 — обеспечена влагозащита от проникновения пыли и различных микрочастиц. Второй показатель имеет 9 цифр. Важные находятся в диапазоне от 3 до 6, где 3 — влагозащита от конденсата, капель и брызг, а 6 — от сильных водяных струй.

К примеру, IP20 защитит от частиц диаметром свыше 12,5 мм, но от воды не убережет, а вот IP54 защитит от всесторонних брызг, а от пыли частично. Маркировка IP66 означает, что розетка пылевлагозащищенная и предупреждает попадание пыли, сильных потоков воды.

К маркировке добавляют еще один символ в виде буквы, указывающий на защищенность от доступа к опасным частям розетки и ее деталям, но к защищенным от влаги устройств его не применяют.

Чаще всего для размещения в помещениях рекомендуют приобретать устройства с маркировкой IP44, а для внешнего использования — IP55 или IP65. Такие устройства способны обеспечить максимальный уровень влагозащиты от проникновения воды.

Дальнейшая маркировка (IP67 и IP68) указывает, что розетку можно даже погружать в воду.

Где принято использовать розетки с влагозащитой

В использовании простых розеток ни у кого вопросов не возникает, поскольку их можно устанавливать почти везде.

Но в отношении устройств с определенным уровнем влагозащиты существует определенный список мест применения:

ванные с санузлами;
центры косметологии и спортивные клубы с предусмотренными помещениями для водных процедур;
парилки с саунами, душевые и бани;
развлекательные центры с бассейнами, аквапарки с дельфинариями;
применение в уличных условиях — объекты промышленного типа и внешние части зданий.

Принято устанавливать розетки с определенным уровнем влагозащиты в ванных комнатах, где предусмотрено расположение стиральной машины, джакузи, бойлеров, гидромассажей и сушилок. В целях комфорта их часто устанавливают под плойку, фен, электробритву и подобные приборы. Нередко розетки располагаются совместно с аналогичным типом выключателей.

Правила безопасности

Логично предположить, что при непосредственном использовании розеток следует соблюдать определенные правила по безопасному использованию.

Самое простое и понятное — удостовериться в отсутствии посторонних предметов в розеточных разъемах перед включением штепселя. Следует осмотреть устройство на предмет отсутствия темных пятен и гари на поверхности. Осмотреть стену тоже не мешает.

Затем нужно провести внешний осмотр подключаемого прибора. Следует проверить провод со штепселем и исключить потемнения на кабеле и наличие оголенных участков провода. При обнаружении указанных неисправностей нужно обратиться к специалисту для устранения или провести ремонт самостоятельно, если есть соответствующие навыки.

Во время использования розетки и отключения штепселя внешнюю панель следует придерживать свободной рукой, вытаскивая штепсель плавно. Такое простое правило предотвратит «вырывание» из гнезда клеммника. Если это произошло, не следует пытаться вернуть розетку на место: надо выключить электросеть, отключить подключенный электроприбор, затем снять внешнюю часть розетки и вернуть клеммник в гнедо.

Следует учитывать, что вода — прекрасный проводник электрического тока. Надо всеми способами избегать непосредственного взаимодействия влаги с розеткой даже при наличии влагозащиты. При обнаружении воды на поверхности или рядом с устройством следует отключить электропитание, затем удалить воду. Если самостоятельно это сделать невозможно, нужно вызвать специалиста. Не стоит пытаться самостоятельно вытереть воду с внутренних частей розетки.

Правила монтирования розеток с последующим подключением

При создании влагостойких розеток были учтены необходимые нормативы, касающиеся безопасности применения в помещениях или на улице и непосредственного взаимодействия с водой. Особых мер безопасности требует и монтирование.

На сегодняшний день существует целый ряд требований, которые необходимо учесть перед установкой данных устройств:

При выборе мест расположения влагозащитных розеток следует учитывать, что оптимальное расстояние до источника воды должно составлять 60 см.
При любом расположении розеток влагозащищенных с крышкой следует воспользоваться проводкой скрытого типа, которая обезопасит кабели от влажности.
Место соединения основной проводки с розеткой должно иметь качественную изоляцию.

Требуется обязательное выполнение заземления, поэтому в розетке должна присутствовать третья клемма.
Розетки должны быть оснащены специальными резиновыми уплотнителями и крышкой.
Для устройств необходимо выделить отдельную группу и собственный кабель.
Перед монтированием нужно обеспечить всю линию собственным автоматом, который обеспечит безопасность в случае аварийного отключения.
Во влажных неотремонтированных помещениях при монтаже нужен отдельный кабель, который к распределительному щитку будет подключен через автомат.
При использовании негерметичных изделий следует выдерживать высоту до 1 м от умывальника.

При уличном расположении розеток следует учитывать, что их высота от земли должна составлять не менее 75 см, а проводку необходимо размещать строго снизу, чтобы стекающая вода не попадала внутрь оборудования.

Внутри таких розеток должны присутствовать защитные мембраны, а контактная группа — быть изготовлена из сплава меди.

Розетки уличные влагозащищенные следует помещать в отдельные пакетики, позволяющие обезопасить остальную часть электропроводки при неисправности.

Монтирование розеток достаточно простое и включает в себя всего несколько этапов:

Подготовить в стене круглые отверстия (со штробами под электропровода), размер которых будет соответствовать диаметру подрозетника.
Установить подрозетник, заделав его алебастром.
Вывести кабель из ванной комнаты по штробе к месту непосредственного подключения с фиксацией алебастром.
Просверлить отверстия под дюбели, на которых будет крепиться устройство. Сделать это поможет дрель с ударным режимом сверления.
Подготовить провода, очистив от изоляции концы специальным инструментом.
В подготовленные отверстия установить дюбеля и подключить провода к розетке.
Перед подключением следует пропустить провода через резиновые заглушки.
Корпус розетки болтами закрепить на стене.

Завершающим этапом выступает проверка работы устройства при подаче электрического тока.

Выбор устройства для санузлов

При выборе герметичных устройств нужно ориентироваться на следующие рекомендации специалистов:

Необходимо отдавать предпочтение розеткам с классом влагозащиты не менее IPX4, а лучше — IPX5 либо IPX6.
Оптимальное количество розеточных разъемов — 2 многоблочных, один из которых будет применяться для подключения мелких приборов (бритва, фен), другой — для более крупных (стиральная машина, система гидромассажа).
При монтировании следует рассмотреть вариант размещения отдельной линии электропитания специально под них.
В отношении цвета, дизайна и формы все строго индивидуально. Самое главное — соответствие розеток общему дизайну интерьера.

Существует ряд требований и к электропроводке. Материалом силовых проводов обязательно должна выступать медь, а процесс укладки в стене кабеля должен осуществляться только при наличии короба из ПВХ.

Розетки для уличных условий

Если предусматривается монтирование водозащищенных устройств в уличных условиях для загородного дома, коттеджа или дачи, следует обратить внимание на определенные моменты.

Не стоит использовать удлинители огромной длины (100 м). Нужно просто рассмотреть расположение розеток на внешней стороне дома. С этой целью можно использовать опоры беседок из дерева, внутренние части опор забора, наружные стены гаража и других помещений подсобного характера.

В готовые розеточные разъемы можно будет с успехом подключать приборы различного назначения. Это могут быть электропила, печь или мангал, выносная аудиосистема или телевизионная панель.

Заключение

Водонепроницаемые розетки с легкостью вошли в повседневную жизнь, повысив ее комфорт и качество. Устройства незначительно отличаются от обычных розеток и в использовании не требуют специальных знаний.

Такие розетки обеспечат безопасность и позволят пользоваться бытовыми приборами в нестандартных условиях. Влагозащищенные розетки просты в монтировании и способны с легкостью вписаться в любой интерьер.

Уличные электроустановочные изделия | Розетки и выключатели влагозащищенные

Розетка 2К+З 16A с крышкой IK10-IP55 Legrand Soliroc
Артикул: 077835
Антивандальная розетка с крышкой на 16 Ампер с двумя контактами и заземлением (77835) Легранд (Legrand) серии Солирок (Soliroc) со степенью защиты IP55 и степенью ударопрочности IK10

8 783,74 р.

Legrand

Светодиодный светильник «ВАРТОН» уличный Uran 80 Вт крепление на консоль 5000К
Артикул: V1-S1-70088-40L04-6509050
Консольный светодиодный светильник для уличного освещения Вартон URAN, 80 Вт, дневной свет

18 838,2011 167,90 р.

Varton

Выключатель 1-клавишный IP54 белый ГЕРМЕС PLUS ВС20-1-0-ГПБ ИЭК
Артикул: EVMP10-K01-10-54-EC
Выключатель одноклавишный для открытой установки ГЕРМЕС PLUS IP54 ВС20-1-0-ГПБ белый IEK

273,43 р.

IEK

Хиты продаж Акция

Влагозащищенные розетки и выключатели

	Quteo IP44 Legrand (Кутео Легранд) (18)

	Селигер IP44/54 TDM (ТДМ) (27)

	AQUATIC IP54 IEK (ИЭК) (6)

	Форс IP54 IEK (ИЭК) (6)

	Variant+ IP54 ABB (Вариант Плюс АББ) (53)
	Розетки и выключатели в сборе АВВ Variant+ IP54 (белый) Аксессуары Variant+ ABB Розетки и выключатели в сборе АВВ Variant+ IP54 (серый)

	Mureva Styl IP55 Schneider Electric (Мурева Стиль Шнайдер Электрик) (53)
	Розетки и выключатели в сборе Mureva Styl IP55 Schneider Electric Механизмы, рамки и коробки Mureva Styl IP55 Schneider Electric антрацит Механизмы, рамки и коробки Mureva Styl IP55 Schneider Electric белые

	AtlasDesign Profi54 IP54 Schneider Electric ( АтласДизайн Профи54 Шнайдер Электрик) (16)

	Quadro IP66 DKC (Квадро ДКС) (9)

	Эксперт Эра IP65 (17)

	Этюд IP44 Schneider Electric (Шнайдер Электрик) (20)

	Рондо IP44 Schneider Electric (Шнайдер Электрик) (8)

	Гермес PLUS IP54 IEK (ИЭК) (16)

	Эксперт Эра IP54 (34)
	Эксперт Эра IP54 белый Эксперт Эра IP54 серый

	Simon 15 Aqua IP54 (Симон 15 Аква) (27)
	Simon 15 Aqua IP54 белый Simon 15 Aqua IP54 слоновая кость

	Plexo IP55 Legrand (Плексо Легранд) (67)
	Розетки и выключатели в сборе Legrand Plexo IP55 Механизмы, рамки и коробки Legrand Plexo IP55 серые Механизмы, рамки и коробки Legrand Plexo IP55 белые Антибактериальные розетки и выключатели Legrand Plexo Artic IP55

	Soliroc IK10-IP55 Legrand (Солирок Легранд) (16)

	Plexo IP66 Legrand (Плексо Легранд) (17)

Пылевлагозащищенные электроустановочные изделия

Создание штепсельных точек электропитания (розеток) и выключателей, в уличном пространстве или в помещениях с повышенной влажностью, в настоящее время, не является проблемным участком.

при организации электропроводки. Все ведущие мировые производители электротехники прилагают максимум усилий при проектировании и изготовлении защищенных и безопасных механизмов.

Рынок предлагает богатый выбор розеток и выключателей различной степени защиты от пыли и влаги. Предусматривается вариантная возможность установки: накладным и скрытым способом. Это повышает универсальность распределяющих и передающих энергию устройств. Накладные механизмы отлично подходят для монтажа на поверхность из цельного дерева, и оснащены термостойким вкладышем, изолирующим монтажную поверхность.

В нашем магазине shop220 вы можете заказать розетки и выключатели с защитой от пыли и влаги зарубежных и отечественных брендов. Ассортимент магазина располагает большим выбором электрических механизмов практически любых защитных уровней, одиночных и совмещенных в модульную группу, однонаправленных и комбинированных (розетка + выключатель).

Лицевые панели влагозащищенных розеток оснащены крышками из высокопрочного и устойчивого к перепадам температур пластика. Штепсельные разъемы посажены вглубь корпуса. Провода, подающие напряжение на разъемы, заводятся через герметичные сальники с винтовым уплотнителем. Такие же меры предосторожности предусмотрены для выключателей.

Токопроводящие клеммы влагозащищенных механизмов изготавливаются из легированных сплавов с высоким содержанием латуни. Основание механизма производится из унифицированных полимеров или высокопрочной керамики.

Мы можем предложить вам продукцию для внутренних влажных помещений (подвалы, ванные комнаты) и уличного монтажа (открытые террасы, энергетические колонны).

1. Розетки и выключатели для влажных помещений без интенсивного пылевого фона, уровень защиты IP44:

— компания Legrand, серия Quteo;
— концерн Schneider Electric, серия Этюд.

2. Механизмы, защищенные от попадания абразивных частиц пыли и водных брызг, уровень защиты IP54:

— российское производственное объединение IEK, серия Форс и серия Гермес Plus;
— холдинг Simon (Испания), серия Simon 15 Aqua.

3. Разъемы и устройства управления, оснащенные защитой от крупных пылевых составляющих и попадания струи воды, уровень IP55:

— Legrand, серия Plexo;
— Legrand Soliroc, антивандальный вариант выключателей и розеток.

4. Электрические механизмы, полностью защищенные от проникновения пыли и сильной водной струи, защита IP66:

— Legrand Plexo;
— компания ДКС, серия Квадро.

Лицевые панели, клавиши и рамки механизмов представлены широкой цветовой палитрой.

Производители электрооборудования

Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Внимание!
Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

карта сайта | Мобильная версия

Юридическая информация

Webis Group

Влагозащищенные розетки для ванной комнаты и установка

Современный ремонт в ванной комнате кардинально отличается от тех ремонтов, которые проводились несколько десятков лет назад. В связи с появлением большого количества электрических бытовых приборов, розетка для ванной комнаты уже является необходимой составляющей. Раньше установка таких элементов не проводилась, поскольку все боялись короткого замыкания в результате попадания влаги. Сегодня существует специальные влагозащищённые приборы, разработана специальная схема и правила монтажа электрооборудования в ванной.

Розетки для ванной комнаты

Размещение розеток в ванной комнате сегодня необходимо для питания таких электрических приборов как:

автоматическая стиральная машина;
ванная с элементами гидромассажа;
фен для сушки волос, электробритва;
возможно прибор для сушки рук после мытья;
электрическая вытяжка;
электрическая сушка для полотенец;
водонагреватель и диодная подсветка.

Важно! Расположение розеток в ванной комнате нельзя проводить в хаотичном порядке, поскольку для этого предписаны специальные правила, нарушение которых приведёт к штрафам со стороны работников электросетей или короткому замыканию.

Требования к монтажу розеток в ванной
Зоны для установки электрических розеток
Подготовка к установке розетки
Процесс установки розетки

Требования к монтажу розеток в ванной

Требования к установке розеток в ванной

Существует ряд обязательных правил, которые нужно учитывать, перед тем как расположить розетки в ванной. К таким правилам относятся:

монтаж розеток допускается не ближе 60 см от источника воды, ванной, раковины или душевой кабины;
розетки в ванной комнате устанавливаются только посредством скрытой проводки, которая укладывается в стене или специальных коробах. Такая укладка защищает кабеля от воздействия влаги;
обязательно наличие системы заземления в розетках;
соединение розетки с основной проводкой должно быть хорошо заизолировано;
розетки для ванной комнаты должны иметь специальные резиновые уплотнители и крышку, которая закрывает отверстия контактов. Так же обязательным является наличие третей клеммы для подключения заземления.

Важно! Решая где установить розетку в ванной, нужно помнить про установленные правилами расстояния. Дистанция от источника воды по горизонтали должна составлять не менее 60 см, по вертикали не меньше одного метра. Схему расположения можно увидеть на фото ниже.

Зоны для установки электрических розеток

Схема расположения зон в ванной

Перед тем как установить розетку в ванной и продумать общую схему проводки, необходимо помещение условно разделить на основные зоны, которые предусмотрены в требованиях СНИП. На сегодняшний день существует четыре таких зоны:

Нулевая зона. Эта зона находится в непосредственном контакте с водой в районе ванной и умывальника. Даже влагостойкие розетки для ванной в этой зоне устанавливать категорически запрещено, поскольку прямое попадание воды вызовет замыкание. Если других вариантов просто нет, то перед тем как сделать розетку в ванной в нулевой зоне, нужно приобрести специальное изделие с классом защиты IP-7. Эти изделия специально предназначены для опускания в воду;
Первая зона – это участки прилегающие к нулевым зонам в которых возможен контакт с водой в результате разбрызгивания. Эта зона располагается в пределах 60 см от источника воды и расположение водорозеток в ванне тут крайне не рекомендуется. Допускается только установка бойлера;
Вторая зона – это участок находящийся за пределами 60 см от открытого источника воды. В этой зоне, расположение розеток в ванной комнате разрешается. Так же разрешается установка других электроприборов в виде дополнительного освещения, систем вентиляции и прибора для сушки рук;
Третья зона считается безопасной для всех видов электрических приборов. Тут могут использоваться розетки для ванных комнат с пониженной степенью защиты от влаги. Так же в этих зонах монтируют другие системы управления электричеством, такие как распределительные щиты, система управления пола с подогревом, выключатели.

Важно! Перед тем как провести розетку в ванную, нужно помнить, что для розеток устанавливается отдельная магистраль и подключается к распределительному щиту через защиту аварийного отключения. Категорически запрещено совмещать кабель розеток с другими электроприборами.

Подготовка к установке розетки

Готовим розетку к монтажу

Установка розетки в ванной комнате может проводиться двумя методами, установка новой электрической точки на старое место с заменой проводки и установка точки с прокладкой новой проводки. Установка розеток в ванной с нуля происходит по следующим правилам:

для розеток выделяется отдельная группа с собственным кабелем;
перед тем как поставить розетку в ванной, вся линия обеспечивается собственным автоматом защиты аварийного отключения;
высота розеток в ванной комнате должна быть не ниже 60 см, если она установлена непосредственно над умывальником, чтоб брызги при использовании воды не могли попасть на устройство;
обязательно наличие провода заземления и защитной крышки, которая закрывает контакты если розетка не используется;
если проводится установка водорозетки в ванной без ремонта, то она должна оснащаться отдельным кабелем, подключенным к распределительному щиту через автомат;
если используются негерметичные изделия, то высота установки розеток в ванной должна быть больше одно метра от умывальника.

Важно! Перед тем как подключить розетку в ванной, многие устанавливают заземление на металлические трубы или стальную арматуру самого здания. Этого делать не рекомендуется, поскольку само здание может не иметь системы уравнивания потенциалов и такое заземление розетки в ванной будет бесполезным или приведёт к замыканию.

Процесс установки розетки

Установка розетки в ванной

Первым делом нужно выбрать, какую розетку поставить в ванной и соответственно обозначит её местоположение. Для того чтоб монтаж прошел максимально быстро и качественно, потребуется заранее подготовить нужный инструмент. Для того чтобы установить влагозащищенные розетки для ванной, вам потребуется:

отвертка крестового типа;
индикатор для проверки наличия напряжения;
круглогубцы для работы с оголёнными концами проводов;
инструмент для удаления изоляции с кабеля;
лазерный или водяной уровень;
дрель с ударным режимом сверления.

Если вы устанавливаете новую электрическую точку без проведения ремонта, то вопрос какие розетки ставить в ванной у вас не стоит. Если же вы делаете ремонт с прокладкой проводов, то можно для эстетики использовать встроенные изделия. Встроенная розетка в ванную потребует приобрести специальную насадку для сверления больших отверстий в бетоне.

Совет! Сразу определите сколько розеток нужно в ванной для того чтоб каждый потребитель имел собственный источник питания. Если вам необходимо несколько электрических точек, то используется двойная розетка для ванной. Лучше установить одну двойную или тройную розетку, чем разводить по помещению несколько одинарных.

После того как вы выбрали какую розетку ставить в ванную и обозначили её точное местоположение, можно приступать к процессу монтажа. Процесс установки достаточно прост и состоит всего из четырёх основных пунктов:

первым делом необходимо просверлить отверстия для дюбелей, на которые будет крепиться розетка в ванной. Делается это при помощи дрели с ударным режимом сверления;
следующим этапом идёт подготовка проводов. В зависимости от вида зажимов в самой розетке, необходимо очистить от изоляции концы проводов. Крайне не желательно использовать острый нож для обрезки изоляции, так как это может повредить сам проводник. В результате электрическая розетка в ванной будет нагреваться во время работы или кабель вовсе отпадёт от зажима. Используйте инструмент для снятия изоляции;
далее устанавливаем дюбеля в проделанные заранее отверстия, подключаем провода к розетке и закрепляем её корпус на стене при помощи болтов. Влагозащитные розетки для ванной имеют в корпусе специальные отверстия с резиновыми заглушками в которые необходимо запустить провода перед их подключением, это обеспечит плотное прилегание корпуса изделия к стене;
после того как вам удалось провести розетку в ванной и установить её на место, можно проверять её работоспособность подав электричество через заранее установленный автомат.

Для того чтоб изделие служило долго, важно чтобы высота розетки в ванной и её местоположение относительно других предметов позволяло беспрепятственно выключать потребители. Перед тем как вытащить вилку потребителя, второй рукой придерживайте корпус розетки.

выбор места и количества, установка

Еще до начала 2000 года розетка в санузле была запрещена, что было прописано в положениях ПУЭ. С появлением новых материалов и способов монтажа одни требования ужесточились, а другие стали мягче, в результате чего выход для санузла, хотя и с рядом оговорок, перестал попадать в разряд запрещенных решений .

Содержание

Зонирование санузла, согласно требованиям ПУЭ
Где еще допускается установка
Типы розеток по уровню влагостойкости
Требования к электропроводке и количество розеток
Защита: заземление, УЗО и изолирующий трансформатор
Как выполняется установка
Каков результат

Зонирование санузла согласно требованиям ПУЭ

В первую очередь рассматриваемые оговорки регулируют место, где допускается установка розетки в ванной комнате. Для этого отмечается в помещении, где будет установлена ванная, душ, умывальник или унитаз – т.е. любой объект, к которому по трубам подводится вода.

Каждое из мест установки считается так называемой «зоной 0», в которой установка розеток строго запрещена. В нем можно использовать только те электроприборы, которые предназначены непосредственно для ванной комнаты, защищены от проникновения воды и питаются от напряжения не выше 12 вольт.
Поверхность стены вверх и вниз от нулевой зоны называется «зоной 1», в которой также исключены любые розетки, но допускается подключение светильников со степенью защиты IP-x5, что позволяет устройству выдерживать попадание воды . Правила не запрещают размещать здесь котлы, но на практике они будут только мешать.
На расстоянии 60 см влево и вправо от габаритов первой зоны находится «зона 2». Здесь также запрещена установка розеток, но разрешена установка электроприборов с классом защиты IP-x4, что позволяет подвергать устройство воздействию дождя. Расположение зоны 2 также зависит от наличия стационарной перегородки между душем и остальным помещением. Если она есть, то зона рассчитывается как окружность радиусом 60 см с центром в крайней точке перегородки.
Расстояние 2,4 метра от границы второй зоны называется «зоной 3», что считается относительно безопасным расстоянием до источника воды. Здесь допускается установка розеток 220 вольт с классом защиты от брызг IP-x4 и дополнительно оснащенных соответствующей защитой.

Из этих правил видно, что если в ванной есть душевая кабина, а умывальник расположен в метре от нее, то ставить розетку между ними нельзя. При этом допускается вешать котел, питаемый непосредственно проводом от сети или включаемый в розетку, расположенную в разрешенной зоне 3. Если используется зеркальное освещение, то лампы освещения должны быть рассчитаны на напряжение не выше 12 вольт.

Где еще разрешена установка

Есть несколько любопытных дополнений к правилам о зонах, в которых можно или нельзя размещать розетки. Каждый из них не доходит до потолка — высота любого из них составляет 2,25 метра. Это значит, что если высота потолка 2,5 метра, то расположение розеток в ванной может быть хоть и выше зоны 1, но на высоте 2,3 метра. Таким образом, дополнительно соблюдается требование разместить проводку в 15 см от потолка.

Это на первый взгляд нелепое правило позволяет «выйти» из положения и сделать все по ПУЭ, когда помещение небольшое, а розетки нужны для стационарных устройств — того же бойлера и стиральной машины.

Типы розеток по уровню влагостойкости

Даже если розетка расположена в нужном районе и по всем правилам, на нее все равно могут попасть брызги воды или конденсат, что неизбежно возникнет в ванной комнате.Исходя из этого , в ванную необходимо подбирать водонепроницаемые розетки, токопроводящие части которых достаточно защищены от попадания воды.

розетки IP54

На любой розетке производитель обязан проставлять маркировку стандарта IP-XY, в которой вместо XY будут проставлены цифры от 0 до 8. Первая из цифр показывает защищенность механизма от попадания в него различных предметов, а вторая показывает уровень его защиты от влаги:

0 — Контакты ничем не защищены — даже от случайных брызг.
1 — Контакты не будут обрызгиваться сверху.
2 — Защита от моросящего дождя при уклоне струи не более 15°
3 — Устройство выдерживает сильный дождь с наклоном брызг до 60°
4 — Контакты защищены от брызг со всех сторон.
5 — Это устройство можно поливать из шланга.
6 — Защита устройств, на которые может воздействовать волна.
7 — Защита от кратковременного погружения на глубину до одного метра.
8 — Полностью водонепроницаемое устройство.

В ванной необходимы розетки и другие электроприборы с классом защиты IP-x4 или выше.

Требования к электропроводке и количество розеток

Самыми мощными электроприборами, для которых в ванной устанавливается розетка, являются бойлер, стиральная машина и фен. Каждый из них потребляет около 1,5-3 киловатт в зависимости от модели. Дополнительно здесь могут использоваться такие устройства, как плойка, электробритва и им подобные, не отличающиеся большой мощностью, но требующие отдельного подключения.

Если котел не подключен к сети напрямую (некоторые из них можно запитать только таким образом), то для него нужны отдельные розетки и для стиральной машины в любом случае — лучше всего, если провода к ним будут выведены на каждый отдельно от вводной панели (тем более что распределительные коробки не следует устанавливать в помещениях с повышенной влажностью). Также рядом с умывальником необходима розетка – вряд ли к ней будут подключены сразу несколько приборов, но лучше, если она будет двойной.

В результате никаких норм и правил на количество розеток не накладывается – оно выбирается в зависимости от того, сколько устройств планируется включить.

Сечение проводов, которые будут проложены в санузле, принимается из расчета 2,5 мм² для розеток и 1,5 мм² для освещения – этого должно быть достаточно при указанной выше мощности устройства. В противном случае сечение проводов нужно подбирать индивидуально.

ПУЭ настоятельно рекомендуют прокладывать проводку закрытым способом — внутри стены. Если по каким-либо причинам необходимо проложить провода по поверхности стены, то, во-первых, нужно использовать кабель с соответствующим классом изоляции, а во-вторых, проложить его в полиэтиленовой гофротрубе. Металл использовать нельзя, так как в случае короткого замыкания это может привести к поражению человека электрическим током.

Защита: заземление, УЗО и разделительный трансформатор

Требования ПУЭ однозначно указывают на необходимость использования защитных устройств для розеток в санузле. Заземление и УЗО обязательны, рекомендуется использовать разделительный трансформатор.

Заземлитель необходимо подключать не только к розеткам в ванной, но и к любой другой в квартире или доме. Это гарантированная защита, предохраняющая человека от воздействия фазы на организм, которая может проявиться на металлических частях корпусов электроприборов.

Автоматический выключатель отключает подачу электроэнергии в случае опасной перегрузки в сети.

УЗО срабатывает при возникновении тока утечки, возникающего при замыкании фазы на корпус устройства, подключенного к розетке с заземляющим контактом. Есть способы подключения УЗО без заземления, но наиболее эффективно это защитное устройство работает, если току утечки есть куда деваться. При правильном подключении и подборе защитного устройства максимальный ток срабатывания УЗО составляет 30 мА.

Последнее из перечисленных устройств, несмотря на свою полезность, практически не используется, так как требует достаточно больших вложений как на покупку трансформатора, так и на его установку. По сути, это стандартный трансформатор, но он не повышает и не понижает напряжение, а оставляет его неизменным. Его защитные функции заключаются в том, что линия, которую он питает, напрямую не связана с общей цепью, а значит, и привычной для человека связи с землей в данном случае нет. В результате ток утечки, который может появиться на корпусе электроприбора при прорыве фазы, не будет опасен для человека.

Как выполняется установка

За исключением необходимости использования водонепроницаемых устройств, установка такой розетки в ванной ничем не отличается от стандартной процедуры установки. Если используется закрытая электропроводка, то необходимо заранее рассчитать, в каком месте и как делать розетки. В этих точках сверлятся отверстия под подрозетники и к ним прорезаются в стене пазы, куда войдет проводка.

Так как ванная комната всегда облицована плиткой, в полученное отверстие укладываются провода и тщательно вымеряется его расположение. Когда плитка уложена, в ней просверливают отверстие, из которого вынимают провод и устанавливают на это место розетку.

Если отделочные работы уже выполнены, но нужно добавить еще одну розетку в санузел, то используется открытый тип электропроводки, которая прокладывается в пластиковой гофротрубе или кабель-канале. Сами подрозетники прикручиваются дюбелями, для фиксации которых в плитке предварительно просверливаются отверстия.

Что получается

Учитывая количество современных электроприборов, розетка в ванной тоже нужна. Главное в этом вопросе правильно подобрать место для его установки, выбрать устройство с соответствующим классом влагостойкости и обеспечить защиту самого человека от поражения электрическим током.

В случае, когда для установки розеток приглашаются электрики со стороны, не помешает поинтересоваться у них, где и как устанавливать эти устройства. Если мастерам все равно, где их устанавливать, то стоит задуматься об их квалификации и необходимости получения таких услуг.

Разрешены ли розетки в ванных комнатах? – Livings Cented

Существует много споров по поводу использования розеток в ванных комнатах. В то время как одни утверждают, что они совершенно безопасны, другие утверждают, что они представляют серьезную пожароопасность. Итак, что есть правда?

Разрешены ли розетки в ванных комнатах? Ответ на этот вопрос зависит от вашего местоположения. В Соединенных Штатах, например, Национальный электротехнический кодекс (NEC) не разрешает использование розеток в ванных комнатах.

Однако в других странах, таких как Австралия и Великобритания, розетки обычно находятся в ванных комнатах.

Большинство людей сказали бы, что розетки в ванных комнатах — плохая идея. Ведь вода и электричество несовместимы! Однако на самом деле есть ситуации, когда наличие розетки в ванной комнате может быть полезным.

Например, если у вас есть электрическая зубная щетка или бритва, вам понадобится место для ее подключения. Наличие розетки рядом с раковиной означает, что вам не придется беспокоиться о том, что шнур намокнет. Просто убедитесь, что никакая электроника не находится рядом с ванной или душем — мы не хотим, чтобы кого-то ударило током!

Другим потенциальным применением розеток для ванных комнат является сушка волос феном. Если у вас длинные волосы, это может быть немного неудобно, если вам негде подключить фен. Опять же, просто будьте осторожны, чтобы не намочить шнур, и все будет в порядке.

Таким образом, хотя розетки в ванных комнатах могут быть не самой обычной вещью, в определенных ситуациях они могут оказаться очень удобными. Просто руководствуйтесь здравым смыслом и примите меры предосторожности, чтобы не намочить вещи, и вы сможете безопасно пользоваться ими!

Содержание

Законно ли использование розеток в ванной в Великобритании?
Почему в британских ванных комнатах нет розеток?
Почему нельзя устанавливать выключатели в ванной?
Почему электрические розетки редко устанавливаются в ванных комнатах?
Водонепроницаемая розетка в ванной комнате
Розетка для ванной комнаты
Заключение

Запрещено ли иметь розетки в ванной комнате Великобритании?

В Соединенном Королевстве наличие розеток в ванной не является незаконным. Тем не менее, есть определенные правила, которые необходимо соблюдать, чтобы они считались безопасными. Например, все вилки должны быть оснащены устройством защитного отключения (УЗО) и регулярно проверяться.

Кроме того, любые электроприборы, используемые в ванной комнате, должны быть водонепроницаемыми и специально разработаны для использования во влажных помещениях.

Почему в британских ванных комнатах нет розеток?

Хороший вопрос, который нам часто задают! Простой ответ заключается в том, что британские ванные комнаты (и кухни) не обязаны иметь розетки по закону. Однако на самом деле в большинстве новостроек розетки в стандартной комплектации установлены как в ванной, так и на кухне.

Так почему же они есть не во всех домах? Основная причина — стоимость. Добавление розеток в ванную или на кухню может добавить сотни фунтов к общему счету за комнату.

Это связано с тем, что электрикам необходимо установить специальную проводку и оборудование, чтобы помещение соответствовало всем правилам техники безопасности. Другая причина – практичность. Розетки во влажных помещениях могут представлять угрозу безопасности, поэтому многие домовладельцы предпочитают их не устанавливать.

И, наконец, некоторые люди просто из эстетических соображений предпочитают не иметь никаких электроприборов в ванной или на кухне.

Почему нельзя устанавливать выключатели в ванной?

Есть несколько причин, по которым запрещается устанавливать выключатели в ванных комнатах. Первая причина заключается в том, что они могут представлять опасность поражения электрическим током, если они установлены вблизи источников воды, таких как раковина или ванна. Это связано с тем, что вода может проводить электричество, и если кто-то случайно коснется выключателя мокрыми руками, он может получить удар током.

Еще одна причина, по которой выключатели не разрешены в ванных комнатах, связана с возможностью их повреждения влагой. В ванных комнатах обычно очень влажная среда, и эта влага может просачиваться в электрические компоненты и вызывать их коррозию или короткое замыкание. Это может быть пожароопасно, поэтому лучше не устанавливать выключатели в этих местах.
Наконец, до выключателей в ванной может быть трудно добраться, если они установлены высоко на стене или за дверью. Это делает их менее удобными в использовании, а также представляет угрозу безопасности, если кому-то нужно быстро выключить свет в экстренной ситуации.

Почему электрические розетки редко устанавливаются в ванных комнатах?

Для этого есть несколько причин. Во-первых, вода и электричество несовместимы. Поэтому, если бы в ванных комнатах были розетки, их нужно было бы гидроизолировать, что увеличивает затраты и сложность.

Во-вторых, большинству людей не нужно пользоваться электроприборами в ванной, поэтому реального спроса на них нет. И, наконец, поскольку ванные комнаты, как правило, маленькие и тесные, может быть трудно найти хорошее место для установки розетки, не загромождая пространство.

Водонепроницаемая розетка в ванной комнате

Установка водонепроницаемой розетки в ванной комнате — отличный способ защитить электроприборы от повреждения водой. Водонепроницаемые розетки предназначены для установки во влажных помещениях, таких как ванные комнаты, кухни и прачечные. Они имеют специальное покрытие, защищающее электрические компоненты от влаги и сырости.

Водонепроницаемые розетки доступны как для поверхностного, так и для скрытого монтажа. Розетки для поверхностного монтажа просты в установке, но они могут быть более заметными, чем розетки для скрытого монтажа. Розетки для скрытого монтажа монтируются внутри стены, поэтому их вряд ли можно будет увидеть.

Но их может быть труднее установить, потому что для них нужно вырезать отверстие в гипсокартоне.

Выбирая водонепроницаемую розетку, убедитесь, что она рассчитана на конкретную влажную зону, где вы будете ее устанавливать. Например, существуют разные рейтинги для кухонных раковин и душевых кабин.

Всегда внимательно следуйте инструкциям производителя по установке.

Розетка для ванной комнаты

Большинство людей не думают о розетках в ванной, но они могут стать настоящим спасением! Если вам когда-либо приходилось бриться в темноте или пытаться наносить макияж, не имея возможности нормально видеть, вы знаете, как это может быть неприятно. Розетки для ванных комнат спроектированы так, чтобы быть безопасными и водонепроницаемыми, поэтому вы можете использовать их без опасений.

Они также обычно располагаются возле зеркала, поэтому вам не придется тянуться через комнату, чтобы включить фен или выпрямитель. Если в вашем доме нет розеток для ванных комнат, их может легко и относительно недорого установить электрик. Это определенно стоит рассмотреть, если вы хотите сделать свою жизнь немного проще!

Заключение

Существует много споров о том, следует ли разрешать розетки в ванных комнатах. В то время как некоторые люди утверждают, что они необходимы для таких вещей, как выпрямители для волос и электробритвы, другие говорят, что они пожароопасны. Итак, каков вердикт?

Разрешены ли розетки в ванных комнатах? Ответ положительный, но есть некоторые оговорки. Во-первых, в ванных комнатах разрешены только определенные типы розеток.

Они должны быть брызгозащищенными или водонепроницаемыми, а также иметь класс защиты IP не ниже IP44. Во-вторых, в ванных комнатах можно использовать только определенные виды электроприборов. К ним относятся бритвы, зубные щетки и выпрямители для волос, но не щипцы для завивки волос или фены.

Наконец, все электроприборы должны находиться вдали от источников воды (например, кранов и душей), чтобы снизить риск поражения электрическим током.

Электрическая безопасность в ванной

Планировка комнаты

Автор: Адам Чард в Планировка комнаты | 4 года назад 4 мин чтения

Ванные комнаты считаются особым местом для электроустановок, так как они имеют повышенный риск поражения электрическим током для пользователей из-за близости к воде.

Прежде чем мы начнем…

Мы должны четко указать, что эта статья предназначена только для информационных целей — она, конечно, НЕ является «как сделать» или руководством по самостоятельной работе. Вы НИКОГДА не должны, когда-либо пытаться установить какой-либо электроприбор, если вы не являетесь квалифицированным электриком. Мы настоятельно рекомендуем вам пользоваться услугами электрика, зарегистрированного в одной из утвержденных правительством схем.

Лучший способ найти опытного и квалифицированного электрика — получить рекомендации от друзей и семьи. Или вы можете опубликовать вакансию на MyBuilder.com, где вы найдете рекомендуемых электриков в вашем районе.

Электрика в ванной

Подрядчики-электрики сделают установки в ванных комнатах максимально безопасными, тщательно соблюдая требования к электропроводке и строительным нормам, выбирая специально разработанное оборудование и используя хороший «всплеск» здравого смысла (если вы простите за каламбур!).

Всем известны виды электротехнических изделий, которые можно найти в ванных комнатах: освещение, душевые кабины, вентиляторы, обогреватели, розетки для электробритв и полотенцесушители. Но что вам нужно знать, так это правила установки этих продуктов, которым должны следовать подрядчики, и то, как, используя сертифицированные продукты, они соблюдают правила.

Правила

Правила электромонтажа в Великобритании гласят:

«Все стационарные электроустановки в жилых помещениях должны соответствовать требованиям стандарта BS 7671:2008 «Требования к электроустановкам».

Этот стандарт содержит рекомендации по проектированию, монтажу, испытаниям, проверке и сертификации электроустановок.

В рамках этого стандарта раздел 701 разделяет ванную комнату на различные зоны, которые учитывают окна, двери, стены, потолки и перегородки в зависимости от предполагаемого уровня риска.

Электрические зоны ванной комнаты, Великобритания

Каждая из показанных ниже электрических зон ванной комнаты имеет особые требования к электрическому оборудованию, которое можно установить и использовать в этой зоне.

Зона 0

Это площадь, занятая такими элементами, как ванна или душ. В этой зоне не допускаются никакие устройства, кроме подходящего оборудования или изолированных шнуров. Минимальная степень защиты от проникновения влаги здесь составляет IPX7.

Зона 1

Это область над зоной 0, простирающаяся до высоты 2250 мм. В этой зоне допускаются только отдельные устройства сверхнизкого напряжения (SELV), но любой трансформатор должен располагаться за пределами зоны 2. Минимальный класс защиты от проникновения пыли здесь составляет IPX4.

Зона 2

Это область над зоной 1 или по обе стороны от нее, простирающаяся до высоты 3000 мм и простирающаяся по горизонтали до 600 мм. В этой зоне допускаются только отдельные устройства сверхнизкого напряжения (SELV), но любой трансформатор должен располагаться за пределами зоны 2. Минимальный класс защиты от проникновения пыли здесь составляет IPX4.

Зона 3

Когда размер ванной комнаты выходит за пределы зоны 2, допускается использование переносного оборудования, однако оно должно быть расположено так, чтобы его длина изгиба не позволяла использовать его в зоне 2.

Объяснение рейтингов IP (защита от проникновения)

Вы должны использовать электрическое оборудование, такое как светильники или душевые кабины, в ванной комнате только в том случае, если оно имеет степень защиты IP. IP означает защиту от проникновения, и за буквами IP всегда следуют две цифры. Первая цифра обозначает степень защиты продукта от твердых частиц, а вторая цифра обозначает степень защиты от влаги. Чем выше цифры, тем лучше защита.

Примеры:

Светильник со степенью защиты IP44.

4 = Защита от частиц размером не более 1 мм.
4 = Защита от водяных брызг.

Специализированный телевизор для ванной комнаты со степенью защиты IP65.

6 = Пыленепроницаемый. Полностью герметичен и защищен от любого контакта с пылью.
5 = Защита от водяных струй.

Дополнительную информацию см. в нашем руководстве по покупке светильников для ванной комнаты.

Электрические зоны ванных комнат: дополнительные соображения

На данный момент, опять же, мы просто должны заявить, что вы никогда не должны пытаться делать какие-либо электрические работы самостоятельно, если вы не являетесь квалифицированным электриком. Понял? Хорошо… идем дальше….

Вот о чем следует помнить:

Розетки

Использование или установка розеток в ванных комнатах или душевых не допускается, если они не могут быть установлены на расстоянии не менее 3 метров от ванны или душа. Единственным исключением является блок питания для бритвы.

Если у вас установлена розетка для электробритвы, она должна находиться на безопасном расстоянии (в метрах) от ванны или душа, чтобы избежать брызг.

Фары

При выборе стиля освещения, которое вы установили в своей ванной комнате, рекомендуется выбирать закрытые потолочные светильники, а не те, что свисают вниз.

Если у вас есть незакрытые светильники, они должны быть недоступны для тех, кто еще мокрый после принятия душа или ванны.

Обычный повседневный выключатель света представляет опасность из-за потенциальной влажности и мокрых рук, которые могут соприкасаться с ним. Натяжной шнур, крепящийся к потолку, является самым безопасным вариантом.

Для ванных комнат рекомендуется закрытое освещение, такое как потолочные светильники

Обогреватели и полотенцесушители

Когда дело доходит до поддержания тепла в ванной комнате, центральное отопление, возможно, является самым безопасным вариантом. Тем не менее, электрический нагреватель можно использовать, если он установлен на безопасном расстоянии от ванны или душа.

Электрические и газовые водонагреватели могут быть установлены в ванной комнате при условии, что они закреплены и имеют постоянную проводку, они также могут питаться от розетка, установленная в трех метрах от ванны или душа. Идеальный способ управления электронагревателем — это установка шнура или шнура. переключатель вне ванной комнаты.

Душ

Электрический душ должен питаться по собственной цепи непосредственно от блока предохранителей. Узнайте больше о том, какого специалиста вам следует нанять, чтобы установить электрический душ.

Дополнительная информация

Если вы хотите узнать больше об использовании электроприборов в ванной комнате, загляните на эти полезные веб-сайты:

Электрическая безопасность прежде всего: безопасность в ванной комнате
Зарегистрированное компетентное лицо: объяснение правил

Размещено Адамом Чардом в Планировка комнаты | 4 года назад

Родившийся и выросший в западных землях, в настоящее время живущий на побережье Йоркшира, Адам уже более 9 лет воплощает в жизнь идеи домашнего интерьера в Victoria Plum.
