Розетка для антенного кабеля

Главная » Статьи » Розетка для антенного кабеля

Как подключить тв розетку в блоке

electricvdome.ru

Как подключить TV/SAT розетку

Довольно много вопросов от читателей поступает именно про подключение TV SAT розеток. Виной тому существование несколько возможных способов подключения и схем проводки до таких розеток и соответствующие различия в механизмах.

Зачастую, чтобы избежать сложностей при монтаже тв/сат розетки, достаточно просто правильно её выбрать. Давайте разбираться во всём по порядку.

Первое, что необходимо знать о любых тв розетках, в том числе и о их модификациях, таких как tv/sat и tv/fm/sat, это то, что они бывают оконечные и проходные.

Проходные тв-розетки – как следует из названия, подключаются шлейфом, т.е. сначала кабель от источника сигнала идёт к первой розетке, от неё ко второй, затем к третьей и т. д. последней в этой схеме ставиться оконечная розетка. Соответственно у них два разъема для подключения антенного кабеля — вход и выход.

Оконечные же тв-розетки – подключаются по схеме «звезда», когда от источника сигнала, до каждой розетки проложен независимый кабель.

Как вы поняли, выбор типа используемых тв-розеток, полностью зависит от схемы проводки до них, если «звезда» – ставятся оконечные, если шлейф – «проходные» (кроме последней, которая как вы помните, концевая).

При выборе типа проводки «звезда» или «шлейф», руководствоваться в первую очередь необходимо минимизацией потерь.

Зачастую, в условиях обычной квартиры, лучше всегда использовать «звезду», и ставить везде оконечные розетки. В случаях же, когда кабельные трассы от источника сигнала до потребителя выполненные «звездой» получаются очень протяженными, лучше использовать «шлейф», так как потери (затухания) в этом случае, будут гораздо меньше, чем даст длинный кабель.

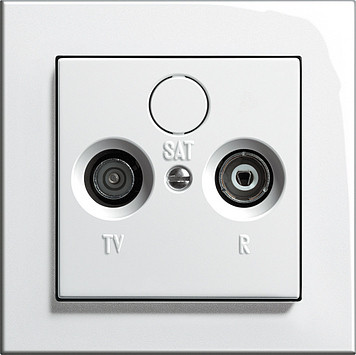

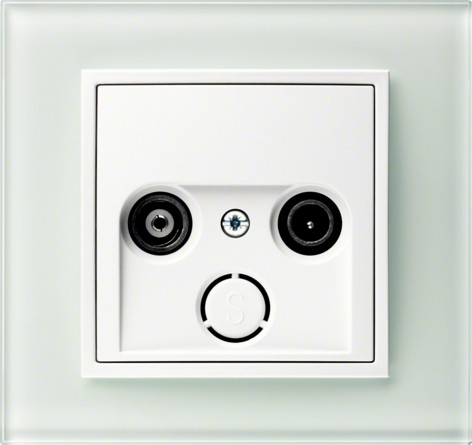

Теперь, что касается tv/sat-розеток, они кроме того, что бывают проходные и оконечные, так же делятся еще на два типа:

— С фильтром

— Без фильтра

К тв-sat розетке с внутренним диапазонным фильтром, подводится всего один кабель, по которому передаются одновременно и телевизионный сигнал и спутниковый, объединенные сумматором. Этот сигнал затем в розетке, с помощью фильтра (делителя), разделяется по частотам на оба штекера tv и sat. Поэтому, когда вы подключите к tv выходу телевизор, а к SAT спутниковый ресивер, они оба будут работать правильно, получая каждый, свой сигнал.

Розетки без фильтра – делителя не разделяют сигнал и к ним подключается два независимых коаксиальных кабеля, один, идущий от оборудования спутниковой тарелки, а другой от эфирной антенны.

Поэтому, чтобы не было проблем с подключением, правильно выбирайте тв/sat розетку. Само присоединение телевизионного кабеля к разъемам, ничем не отличается, от монтажа обычной тв-розетки. Очень подробно такое подключение мы описывали ЗДЕСЬ.

Узнать, к какому типу относится та или иная модель тв/сат розетки можно у консультантов электротехнического магазина или на сайте производителя.

Возможно, я буду вести небольшой список, конкретных моделей тв/сат розеток, разбитых по типам, чтобы вам проще было делать выбор в магазине, придя с конкретным артикулом. Если это действительно необходимо, пишите в комментариях к статье. Кроме того, если вы всё же столкнулись со сложностями с подключением, тоже смело пишите, постараюсь оперативно помочь.

rozetkaonline.ru

ТВ розетка: выбор и установка своими руками

Розетки для ТВ антенны в последнее время приобретают все большую популярность. Ведь они позволяют скрыть инженерные сети и значительно упростить подключение к ней видео аппаратуры.

При этом такие розетки имеют достаточно привлекательный внешний вид, позволяют создавать собственную локальную сеть для телевиденья, а также снижают уровень помех в такой сети.

Подключение ТВ розеток

Прежде чем подходить к вопросам выбора и подключения ТВ розеток следует разобраться с возможными схемами их подключения. Ведь последующий выбор будет во многом завесить от схемы подключения, а также от типа сигнала для которого предназначена розетка.

На данный момент установка розетки ТВ может быть выполнена двумя способами. Это проходная схема и схема звезды.

Подключение ТВ розеток по проходной схеме

Подключение ТВ розеток по проходной схеме не требует дополнительного оборудования и вообще менее затратно. Ведь в нем каждая последующая розетка подключается от предыдущей, что позволяет неплохо сэкономить на кабеле.

Схема подключения ТВ розеток шлейфом

Итак:

Специально для такой схемы практически все производители выпускают проходные розетки. Которые позволяют подключать подходящий и отходящий кабель в одной коробке розетки.
Такая розетка для ТВ антенны вполне подходящее решение, а вот для современных кабельных и спутниковых сетей проходная схема практически не применяется. Этому есть сразу несколько причин.
Одной из основных является достаточно сильное падение сигнала на таких проходных розетках. У разных производителей оно колеблется от 10 до 15дБ. Понятное дело, чем ниже этот показатель, тем лучше.

Обратите внимание! Согласно европейских стандартов CENELEC EN 50083-7 уровень сигнала должен находиться в пределах 57 – 74дБ. Наш ГОСТ 28324-89 требует уровень сигнала в пределах 57 – 83дБ. Поэтому падение уровня сигнала на 10 – 15дБ на одной проходной розетке может иметь крайне негативное влияние на качество изображения последующих телевизоров.

Еще одним весомым аргументом является практически полная невозможность применения проходных схем при подключении спутникового – SAT телевиденья.

Подключение ТВ розеток по схеме звезда

Розетка ТВ подключенная по схеме звезда обязательно должна быть не оконечной и не проходной. Если у вас предусмотрен один выход на ТВ сигнал, то такие розетки называются одиночные или простые. Если же у вас предусмотрены разъёмы под радио и (или) под спутниковой телевиденье, то производители их называют – по топологии звезда.

На фото представлена схема звезда с усилителем

Итак:

Схема звезда предполагает наличие сплиттера или как его еще называют размоножителя сигнала. Он устанавливается на подходящий кабель от антенны, спутникового или кабельного телевиденья. Некоторые сплиттеры имеют возможность подключения двух, а то и трех подходящих кабелей.

Обратите внимание! Сплиттер (телевизионный краб, антенный делитель, делитель ТВ) обеспечивает передачу сигнала от одного подходящего кабеля, на все выходные каналы. При этом падение уровня сигнала у разных производителей составляет от 10 до 15дБ. Имеет экранирование от внешних и внутренних помех, благодаря чему обеспечивает высокое качество сигнала на каждом из отходящих каналов.

При необходимости перед сплиттером может быть установлен усилитель. Он будет повышать уровень сигнала на всех отходящих от размножителя каналах. При необходимости может быть установлен усилитель на каждом подходящем кабеле.
Разветвитель для розетки может иметь практически не ограниченное число выходов. Каждый из них должен оканчиваться одиночной ТВ розеткой.
Такая схема подключения обеспечивает ровный уровень сигнала для каждого телевизора. При повреждении одной линии остальные работают в нормальном режиме.
Из недостатков схемы подключения звезда может быть отмечена только цена. Ведь применение дополнительного оборудования и большего количества кабеля существенно увеличивает затраты.

Виды розеток

Теперь зная схемы подключения можно более детально рассмотреть виды ТВ розеток и их назначение. Ведь под каждую схему нужно приобретать только определенный вид розеток. Покупка розеток другого типа может существенно снизить качество сигнала.

Одиночная розетка или розетка по типологии звезда

Устройство розетки телевизионной выполненной по топологии звезда имеет самую простую конструкцию. Поэтому с нее мы и начнем наш анализ.

Такая розетка имеет разъем для подключения одного питающего кабеля. Для монтажа имеются зажимные или винтовые клеммы. В некоторых случаях центральный проводник имеет зажимные клеммы, а экранирующая оплетка винтовые клеммы.
Падение уровня сигнала в таких розетках не превышает 1 – 3 дБ. Достичь этого удается за счет того, что фильтр несогласованного или отраженного сигнала расположен на сплиттере. Благодаря этому падение сигнала происходит только за счет коммутационных помех в месте соединения.

Проходная розетка

Проходные розетки должны решать целый спектр проблем. Они должны обеспечивать достаточный уровень сигнала на данной розетке и минимальное падение сигнала на последующих розетках. Поэтому их конструкция значительно сложнее.

Проходная розетка имеет два разъёма для подходящего и отходящего кабеля. Контактная часть розетки может быть выполнена винтовыми, зажимными или смешанными клеммами. Благодаря чему подключить кабель своими руками не составит проблем.
Падение уровня сигнала для такой розетки составляет те же самые 1 – 3дБ. Но тут есть некоторая особенность. Дело в том, что падение сигнала на отходящем кабеле может составлять от 10 до 15 дБ.
Связано это с тем, что в проходной схеме необходимо обеспечить фильтрацию отраженного сигнала. Для этого в розетке предусматривается специальное сопротивление емкостного или резисторного типа. Оно снижает уровень помех на всех розетках в схеме.

Оконечная розетка

Оконечную розетку часто путают с одиночной. Но конструктивно они несколько отличаются. И дело здесь не только в месте установки.

Итак:

Инструкция по установки оконечной розетки предполагает ее использование только в проходной схеме в качестве конечной точки. При этом контактная часть розетки визуально не отличимая от контактной части одиночной розетки.
Падение уровня сигнала на такой розетке обусловлено только переходными сопротивлениями и составляет 1 – 3 дБ. Но здесь есть та же особенность, которая свойственна проходным розеткам.
Телевизор подключенный к такой розетки выдает отраженный сигнал, который в виде помех или наложенного изображения может проявляться на соседних телевизорах в схеме. В связи с этим здесь так же предусмотрен фильтр несогласованных сигналов. Потери на нем составляют 10 – 15 дБ.

Одиночные розетки с двумя выводами и другие виды ТВ розеток

Отдельно хотелось бы рассмотреть одиночные или простые розетки, которые содержат два ввода под кабель. Это несколько озадачивает потенциальных покупателей и им кажется, что их хотят обмануть.

Дело в том, что многие производители выпускают одиночные розетки на два питающих кабеля. Второй кабель служит в качестве дополнительного источника питания.
Допустим у вас была розетка для ТВ антенны. Но вы решили подключить спутниковое телевиденье. Дабы не переделывать полностью телевизионную сеть вы просто можете подключить второй кабель к розетке. При этом благодаря частотному разделению сигналы не будут вносить помех.

Отдельно хотелось бы отметить двойные розетки TV-R (TV-FM), а также тройные TV-R-SAT (TV-FM-SAT). Для подключения таких розеток используется один или два кабеля. За счет разной частоты сигнала они разделяют сигнал на телевизионный, радио и спутниковый сигнал.
Так розетка для ТВ кабеля передает сигналы с частотой 5 — 68 и 120 - 862МГц, радио вывод передает сигналы в частоте 87 – 108МГц, а спутниковый сигнал поступает в диапазоне частот 950 – 2400МГц. Благодаря этому вы можете максимально унифицировать вашу телевизионную розетку.

Вывод

Как видите для создания собственной телевизионной сети в квартире главное все правильно продумать и организовать.

Ведь процесс подключения ТВ розеток не так уж сложен и достаточно подробно описан в наших предыдущих статьях. Главное правильно выбрать розетки и схему подключения и тогда у вас не будет никаких проблем с качеством ТВ сигнала на телевизоре.

elektrik-a.su

Как подключить ТВ розетку

Продолжаю рассказывать про электрику в квартире, а также про различные виды розеток. Сегодня поговорим о том — как подключить телевизионную розетку или антенную розетку, но правильнее называть сокращенно «ТВ» розетку. Такие розетки устанавливаются рядом с обычными электрическими и интернет розетками, немного подробнее можно почитать в статье – розетки под телевизор. Сегодня пошаговая инструкция установки именно ТВ розетки, немного погодя напишу про интернет розетку …

У меня в стене уже заложен ТВ кабель, я его закладывал на уровне проектирования розеток (чернового ремонта), немного писал в статье – розетки для кухни. Также у меня установлены и подрозетники (про установку писал здесь). То есть все готово, кабель заведен в подрозетник, осталось установить только ТВ розетку!

ТВ розетка у меня фирмы Lezard, будем устанавливать именно ее. Считаю что эти розетки отвечают требованиям цена – качество.

Установка ТВ розетки

1) Раскручиваем розетку, нам нужно снять пластиковый корпус

2) Сзади у розетки мы видим два крепления, один для центрального провода, второй для так называемого экрана. Именно к этим контактам и будет присоединяться розетка.

3) Теперь нам нужно очистить сам ТВ кабель, нужно делать это очень аккуратно, чтобы не повредить экран. Для этого берем обычный канцелярский нож, и делаем надрез – НЕ ГЛУБОКИЙ, прорезаем не до конца, а как бы намечаем круг. Дальше пластиковая обмотка сама отвалится, просто ломаем ее руками.

4) В итоге у нас получается очищенный ТВ кабель, теперь нам нужно отчистить экран и отрезать лишнюю изоляцию от центрального провода. Далее немного срезаем центральную изоляцию все тем же канцелярским ножом, вот фото.

5) После этого вставляем кабель в розетку, центральный провод в центральное крепление, а «экран» в свое крепление. Все закручиваем должно быть закреплено хорошо, чтобы не было никаких люфтов.

6) Далее устанавливаем ТВ розетку в подрозетник и закручиваем болты крепления.

7) Одеваем пластиковую крышку, подключение ТВ розетки закончено, теперь можно вставлять удлинитель и проверять работу

Ребят может быть не все толком рассмотрели, в видео все подробнее описано, так что смотрите — ПОЛЕЗНО!

Подключение ТВ розетки видео

На этом все, думаю статья была вам полезна, читайте наш REMO-BLOG

Рейтинг: (Нет голосов) Loading…

remo-blog.ru

Жизнь современного человека трудно представить вне влияния телевидения в целом, и в частности без телевизора. Последний определяет не только его потребность быть в курсе всех событий в мире, но и уровень комфорта. Будь то просмотр новостей, кино или шоу, все превратилось в некий ежедневно обязательный ритуал получения ауди и видео информации, в высоком качестве разрешения.

И, несмотря на стремительный рост компьютерных технологий, казалось бы, способных вытеснить телевизоры, последние по-прежнему остаются в наших домах. Здесь нет никакого секрета, лишь постоянное совершенство качества изображения и внедрение новых сервисов позволяют производителям ТВ, оставаться «на плаву» в мире цифровой техники.

Давайте вспомним недалекое прошлое, где весь подъезд подключался на одну общую телевизионную антенну, а жильцы в квартирах воспринимали, тянувшийся по полу кабель до телевизора в зале, как неустранимую проблему. Естественно говорить о нормальной эстетике квартиры, было нельзя, так как кабель в лучшем случае был частично спрятан за мебелью. Чаще он лежал просто скрученный в бухте, что создавало неудобство жильцам совершать уборку и проблему передвижения для малых и старых домочадцев.

Но, пожалуй, главное неудобство использования общего антенного кабеля, состояло в его уязвимости от внешнего физического воздействия. Его случайно можно было задеть ногой или предметом, и тогда сразу исчезала картинка на экране. Единственным спасением от такой неприятности, была укладка кабеля антенны под деревянный плинтус, в том числе и на него. Лишь позднее появились пластиковые плинтуса с кабель каналом.

Почти в каждой современной квартире, помимо других цифровых устройств, к примеру, компьютер или аудио системы, уже насчитывается более чем 2 телевизора. Именно поэтому неразумно опутывать всю квартиру кабелями, ведь это уже не производит ни какого восторга, а лишь создает массу неудобств.

Как уже упоминалось, самым оптимальным решением проблем вездесущих проводов, спрятать их в специальный канал пластиковых плинтусов. В крайнем случае, допустимо проштробить в стенках борозды, вложить все кабеля и заделать их, и только возле стоящих ТВ приемников сделать аккуратный вывод в специальную розетку под антенну.

Типы телевизионных розеток

Делая предварительный обзор типов розеток для ТВ, обозначим первый главный признак, согласно которому все розетки в квартире (ТВ и силовые) должны быть одной серии. Так легче будет формировать дизайн интерьера.

Например, вы устанавливаете их в одном блоке. Естественно вы не купите силовые розетки белого цвета, а tv серого. Все должно быть одного цвета и одной серии (фирмы производителя). В противном случае их просто не установишь под одну рамку.

Их установка, а ровно, как и других (сетевых и телефонных) идентична, поскольку у них один и тот же подрозетник. Есть лишь небольшие исключения по способу монтажа, и эти нюансы необходимо знать.

Мы говорим о типах, значит, следует первоначально выяснить, сколько их, ведь не исключена путаница. На самом деле, существует всего 3 типа ТВ розеток: простые, окончательные и проходные. В действительности подключение ТВ розетки любого типа не вызовет сложностей, они различаются между собой только способом монтажа.

Простые (одиночные), иногда называемые индивидуальными, подключаются с помощью сплиттера. Это является одним существенным недостатком такого соединения, поскольку не исключена потеря сигнала и может наблюдаться нечеткое изображение картинки на экране.

Окончательные – такой тип розеток говорит сам за себя, они предназначены в качестве конечного узла сети. Для них характерно высокая четкость сигнала, и отсутствие искажений за счет волнового сопротивления, которое равно 75 Ом.

Последний тип ТВ розетки это проходные которые предназначены для принятия сигнала и передачи его дальше на другие точки подключения. Название говорит само за себя. В данном устройстве имеется два гнезда (вход и выход), где на вход подключается телевизор, а на выход подключается провод идущий к другой точке. Особенностью подключения данного типа розеток является то что завершающей точкой (последней) в цепочке из проходных должна быть окончательная ТВ розетка.

В чем отличие между простой и окончательной розеткой?

Допустим, вы хотите подключить несколько телевизоров по схеме звезда. Для этого можно использовать простые либо окончательные розетки. Разницы между ними нет, и все будет исправно работать, если в каждую розетку будет подключен телевизор. Но если хотя бы одна из них будет пустой (к ней не будет подключен телевизор) использование одиночных (простых), повлечет за собой искажения картинки экрана, выраженные в частых повторах.

Причиной тому является отсутствие у обычных розеток волнового сопротивления, в то время как окончательная имеет сопротивление 75 Ом. При подключении телевизора ее сопротивление воздействует на сопротивление линии, выравнивая его.

Схемы подключения ТВ розеток

Теперь рассмотрим схемы подключения, ведь их также может быть несколько. Мы упомянули об устройстве под названием сплиттер. Далеко не все понимают и знают, что это такое. В общем случае такие приборы, напоминающие простые коробочки, предназначены для разделения сигнала. Аналогично телефонным линиям, при передаче цифровых электрических сигналов необходимо производить их разделение.

Принцип его действия заключается в делении сигнала на равные сегменты (пакеты) и передачу каждого из них на вход телевизионных розеток. Он устроен так, что все потребители телевизионного сигнала, независимо от их количества, получают изображение одинакового качества. Таким образом, если у вас несколько телевизоров и один общий приемник телевизионного радиосигнала, правильно использовать сплиттер, вместо того чтобы снабжать каждый ТВ персональной комнатной антенной.

Подключение осуществляется двумя способами:

— по схеме «звезда» путем замены старого и прокладки нового кабеля по всей квартире через сплиттер;
— используя схему подключения шлейфом.

Закономерный вопрос, как подключить тв розетку, самостоятельно, и в чем из преимущества каждой схемы?

Давайте разберёмся с каждой из них. Схема типа «звезда» использует сплиттер (разветвитель и усилитель сигналов), устанавливается на входе в квартиру основного кабеля с лестничной клетки. Путем разводки на нужное количество телевизоров происходит подключение антенных проводов.

В случае же использования шлейфа, основной кабель прокладывается до любого телевизионного прибора, и далее путем разводки непосредственно на розетке осуществляется отвод на другое устройство. На практике это выглядит как разветвление кабеля на две части.

Подключение тв розетки по схеме «звезда»

Очень часто применяется в настоящее время, так как благодаря сплиттеру обладает рядом эксплуатационных преимуществ:

1. Телевизионный кабель от всех приборов сосредоточен в технически защищенном узле, что важно для монтажа и последующего контрольного осмотра;
2. Сигнал практически не угасает;
3. Обеспечивается бесперебойная передача пакетов сигнала на другие устройства ТВ, даже если один из них вышел из строя.

Подключение тв розетки шлейфом

Такой вид соединения иначе называется шлейфом. Телевизионные розетки при соединении шлейфом могут быть только проходными, а последняя – оконечной.

Конечно по такой схеме сигнал на первом телевизоре будет более качественным, чем на последнем. Однако этим фактором можно пренебречь, так как сила кабельного сигнала настолько высока, что в состоянии снабдить все ТВ-точки. Наряду с этим современные телевизоры дополнительно оснащены схемой усиления и регулировки силы сигнала в автоматическом режиме.

В случае такого планирования распределения телевизионных розеток появляется возможность экономии на антенном кабеле.

Однако у схемы подключения шлейфом есть и некоторые недостатки:

• отсутствие качественного контакта в розетке № 1 и обрыв кабеля сделает невозможным поступление сигнала на последующие точки;
• чаще всего проходные и оконечные телевизионные розетки по стоимости превосходят обычные.

Монтаж и подключение проходной розетки

В качестве примера можно рассмотреть монтаж телевизионной розетки фирмы Schneider Electric, который указан на фото.

Внимание! Суть данной работы заключается в подключении двух плазм к одному кабелю. На фото указано подключение окончательной розетки по проходной схеме (шлейфом). Почему именно такой розетки сейчас объясню.

При закупке аппаратуры заказчик мои требования и рекомендации не услышал и вместо проходной розетки, купил обычную конечную. После увиденного договорились с ним так, если качество изображения будет плохим, он тогда купит все что нужно. Поэтому в качестве эксперимента я подключил к одному входу окончательной розетки два tv кабеля (вторая плазма расположена за стеной). Но как ни странно после такого подключения все было нормально (может потому что расстояние до второй точки небольшое). Качество сигнала отличное. Оба телевизора работают без замечаний. Картинка не искажается и изображение не снежит.

В первую очередь, необходимо оставить запас антенного кабеля, часть которого выступает из монтажной коробки. Затем удаляется участок изоляции на кабеле, а центральная жила и экранирующая оплетка остается, что также указано на фотографии.

Далее снимается лицевая панель и несколько откручивается прижимающий винт, чтобы кабель можно было свободно провести через специальное отверстие.

По направлению стрелок кабель вставляется до упора, после чего прижимается посредством закручивания зажимающего винта. При этом важно чрезмерно не пережимать кабель, но в то же время он должен быть в достаточной мере зафиксирован. Со вторым концом необходимо проделать такие же действия.

Перед монтажом телевизионной розетки в коробку внимательно осмотрите участок крепления провода на отсутствие в этом месте короткого замыкания оплетки с главной жилой.

Розетка монтируется в коробку аккуратно, без перегибов на участках кабеля, а затем закрепляется винтами. После этого надевается и фиксируется на специальные защелки ее лицевая панель. С помощью строительного уровня розетка выравнивается по горизонтальной оси, а затем окончательно прикручивается крепежными винтами и закрывается рамкой.
