Как выбрать терморегулятор для теплого пола
Терморегулятор для теплого пола – это специальное устройство для поддержания постоянной температуры в помещении в соответствии с заданными параметрами.
Рассмотрим основные моменты, на которые следует обращать внимание при выборе терморегулятора для теплого пола: типы терморегуляторов, способ монтажа, используемые датчики и технические характеристики.
Смотрите также: принцип работы терморегулятора.
Содержание
- Типы терморегуляторов
- Датчики измерения температуры
- Способ установки
- Диапазон регулирования температуры
- Мощность терморегулятора
Рассмотрим основные моменты, на которые следует обратить внимание при выборе терморегулятора для теплого пола.
Как выбрать терморегулятор для теплого пола
1
Типы терморегуляторов
По типам исполнения терморегуляторы для теплого пола делятся на
-

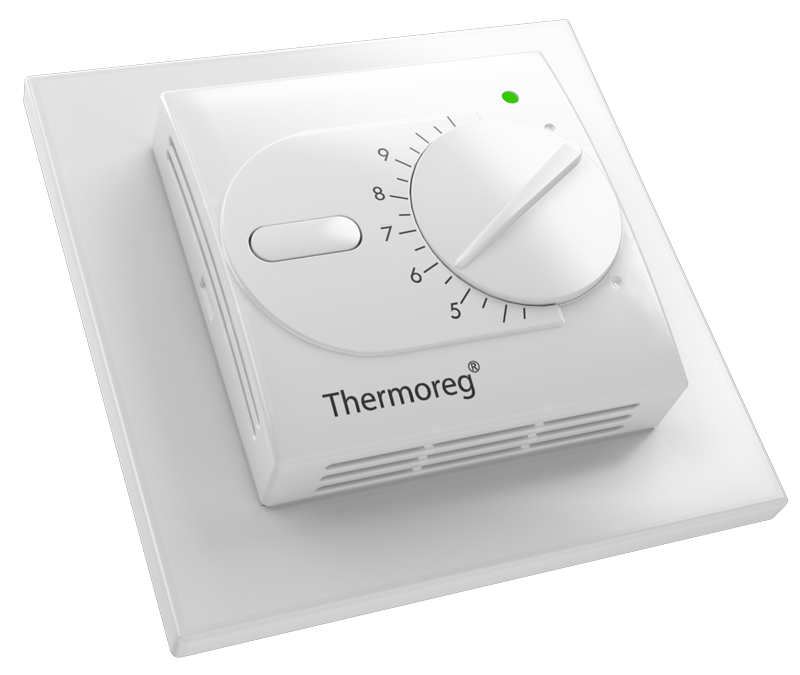

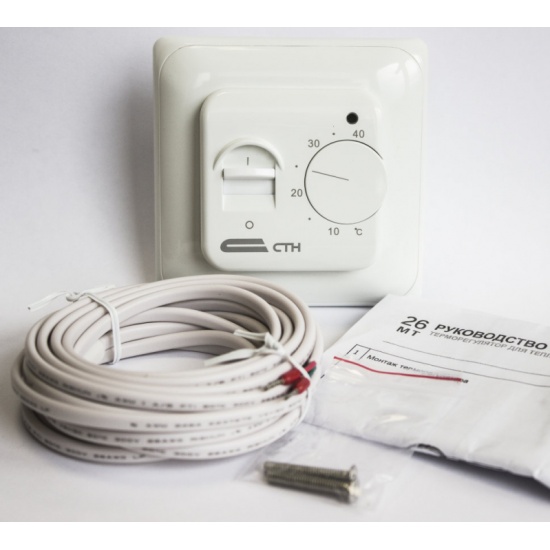

Механические терморегуляторы
Комнатный механический терморегулятор – это независимое устройство, которое регулирует работу климатического оборудования и поддерживает постоянную температуру внутри помещения. Используется как для отопления, так и для охлаждения помещения.
Для измерения температуры воздуха в помещении используется встроенный датчик, в основе которого используются свойства биметаллических элементов или газов изменяющих свою форму или объем под воздействием внешней температуры. Принцип работы терморегулятора заключается в замыкание и размыкание электрической цепи при достижении заданной температуры.
Механический терморегулятор измеряет температуру в помещении и не контролирует температуру самих греющих элементов систем обогрева теплого пола. Поэтому чаще применяется для отопления домов, совместно с газовыми котлами, инфракрасными нагревателями, кондиционерами.
Ознакомиться с ассортиментом и купить механические терморегуляторы можете в нашем каталоге: механические терморегуляторы.
Механические терморегуляторы
-
Электронные простые терморегуляторы
Электронные простые терморегуляторы предназначены для поддержания заданной температуры внутри помещения. При условии наличия вынесенного датчика температуры пола, совместимы со всеми видами систем обогрева теплых полов: водяными, кабельными и пленочными.
Для измерения температуры используются выносной (вмонтированный в пол) или воздушный (встроен в корпус регулятора) датчики. Реже встречаются модели с двумя датчиками.
Простые терморегуляторы могут оборудоваться световой индикацией, клавишей вкл./выкл. прибора и механической ручкой (колесиком) или кнопками регулировки температуры. Также встречаются терморегуляторы с ЖК-дисплеем (TKB 60. 36).
Ознакомиться с ассортиментом и купить электронные простые терморегуляторы можете в нашем каталоге: простые терморегуляторы.
Электронные простые терморегуляторы
-

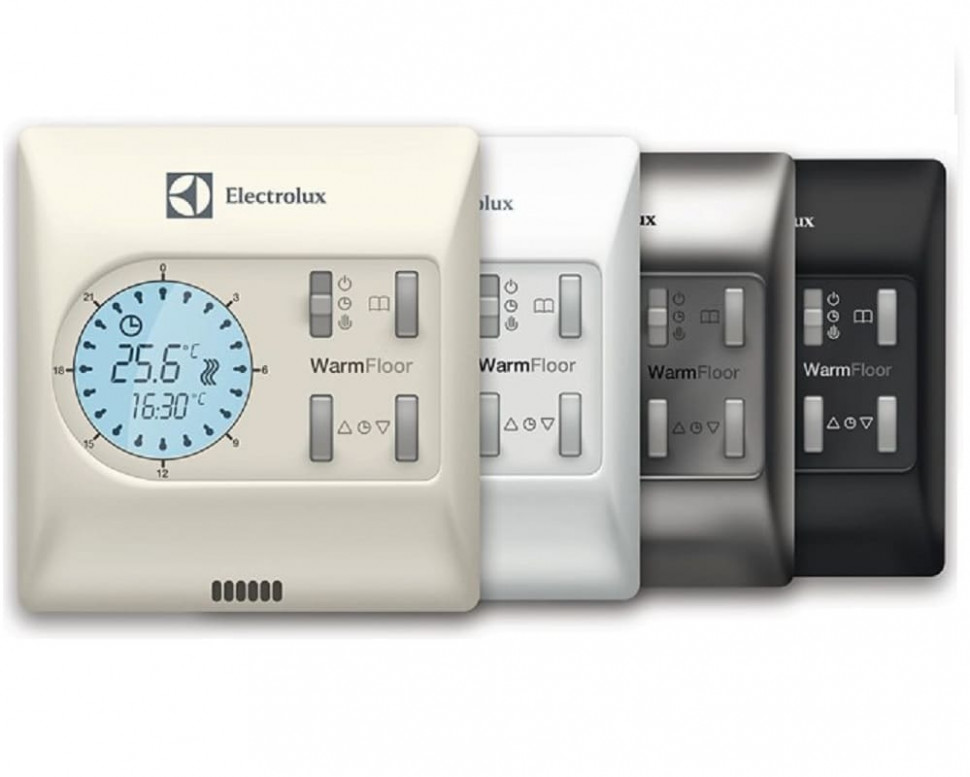

Электронные программируемые терморегуляторы
Программируемые терморегуляторы для теплого пола являются более сложными и дорогими, но они позволяют более точно управлять процессом обогрева помещений и имеют расширенные настройки, такие как точность измерения (гистерезис), дневной и недельные режимы, защиту от детей и т.д.
Программируемые терморегуляторы позволяют настроить включение/выключение системы распределенного обогрева теплого пола в определенное время, имеются заводские программы 5/2 (Пн-Пт/Сб,Вс), 6/1 (Пн-Сб/Вс) или 7/0 (Пн-Вс) и возможность самостоятельного программирования, что позволяет сэкономить электроэнергию выключая обогрев помещения в отсутствии людей.
Ознакомиться с ассортиментом и купить программируемые терморегуляторы можете в нашем каталоге: программируемый терморегулятор для теплого пола.
Электронные программируемые терморегуляторы
2
Датчики измерения температуры
Для измерения температуры терморегулятор использует специальные датчики: воздушные (встроенные в корпус терморегулятора) или выносные (монтируемые в полу). Большинство моделей электронных терморегуляторов оснащаются сразу двумя датчиками.
Выносной датчик позволяет измерять температуру более точно, по сравнению со встроенным, так как не подвержен сквознякам. Именно выносной датчик используют для работы с пленочными теплыми полами, так как он защищает нагревательный элемент и напольное покрытие от возможных повреждений по причине перегрева.
В нашем интернет-магазине вы можете приобрести как терморегуляторы с датчиками температуры пола + воздуха, так и терморегуляторы с датчиком температуры воздуха.
3
Способ установки
По способу установки терморегуляторы для теплого пола делятся на накладные, встраиваемые и для установки на DIN-рейку.
-
Накладные терморегуляторы размещаются в специальном коробе на стене и подходят для всех типов стен.
-
Встраиваемые терморегуляторы крепятся в монтажную коробку. Для них следует проштробить канавки для сокрытия проводов, просверлить отверстие для установки монтажной коробки. Не используются в деревянных домах.
-
Для подключения с DIN-рейки: термостаты устанавливаются в панели распределительного щитка.
4
Диапазон регулирования температуры
Диапазон регулирования температуры терморегуляторов может варьироваться от +5 до + 90 °С, при этом на практике для нормальной работы пленочного пола достаточно температуры от +24 до +28 °С.
5
Мощность терморегулятора
На заметку!
Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.
Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51.716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.
Возврат к списку
Регулятор для теплых полов | Термостат для теплого пола
Теплый пол является обычным нагревательным элементом, его особенность состоит в его размещении. Как и любой нагревательный прибор, который должен поддерживать определенную температуру воздуха или какой-то поверхности, теплый пол имеет регулятор температуры. Его называют термостат или терморегулятор.
Термостат предназначен для управления температурой теплого пола, чтобы она не отклонялось от заданного значения температуры. Обычно все подобные термостаты для теплых полов комплектуются совместно с самими теплыми полами. Но есть и универсальные термостаты, которые могут управлять любыми теплыми полами. Причем последние могут быть любого принципа действия и, в частности, могут быть подключены для обогрева инфракрасного теплого пола. Так, например, компания Nobo выпускает универсальные термостат для управления теплыми полами любого бренда и для системы любого принципа действия, причем управление возможно даже удаленно, через Интернет.
Какие разновидности термостатов существуют на рынке управления электрическими теплыми полами?
Самый простой и бюджетный вариант терморегулятора — это термостат с механической регулировкой температуры.
Обычно в качестве регулятора используется колесико, вращая которое можно выставить нужную температуру теплого пола. Единственным недостатком такого регулятора может считаться неточное выставление значения температуры, так как шкала не имеет точной и мелкой градуировки установки числового значения температуры.В качестве управляющего элемента может служить не только колесико, но и бегунок. Положительные и отрицательные моменты такие же, как и у термостата с колесиком.
Более дорогой терморегулятор с электронным управление и выставлением температуры на цифровом табло на самом термостате — намного удобнее, чем предыдущий регулятор. Температура, которая должна поддерживаться данным термостатом выставляется с помощью кнопок и высвечивается на световом или жидкокристаллическом дисплее.
Последние разработки в области управления теплыми полями касаются программируемых термостатов для электрического, водяного или другого всевозможного типа нагрева теплых полов. Такие регуляторы могут комплектоваться с самим теплым полом или продаваться отдельно, они вполне могут называться универсальными.
Подобные термостаты обычно также имеют цифровое регулирование и дисплей. Функционал таких терморегуляторов может быть минимальным, так, например,: с таймером включения/выключения, или с расширенными возможностями, которые имеют возможность программировать различные числовые значения температур, в течение дня, по дням недели, по времени.
Компания Nobo выпускает именно такие терморегуляторы. Причем такой регулятор может работать как обычный термостат в ручном режиме управления, так и в режиме управления через смартфон, планшет или в режиме удаленного управления через Интернет. Причем функциональные возможности термостата не меняются в зависимости от способа управления.
Независимо от вида термостата он устанавливается на стене на уровне локтя опущенной руки, это от 80 до 100 см от пола. Чаще терморегулятор встраивается в стену в стандартную электрическую подразетницу. Реже регуляторы бывают накладные, они удобнее и не требуется делать отдельное отверстие в стене для его крепления.
Подключение регулятора теплого пола
Теплые полы все чаще входят в нашу жизнь. Причем первоначально они рассматривались как элемент комфортности или необходимости в доме, где живут маленькие дети. Сегодня задачи теплых полов значительно расширились. Они начинают выступать как элемент дополнительного обогрева, а в последнее время многие применяют их и в качестве основного отопления, при этом полностью освобождается пространство (которое крадут обычные пристенные приборы нагрева).
Давайте рассмотрим принцип работы теплого пола на примере его управления с помощью радиоуправляемого регулятора для теплых полов бренда Nobo и то, как им пользоваться.
Как известно, любой теплый пол продается уже с регулятором температуры теплого пола. Обычно прилагается электрическая схема, на которой показано как подключить и как подсоединить термостат к теплому полу, работающий на обычное размыкание электрического тока. Разница может заключаться только в температурном датчике, который измеряет температуру пола, и по его показаниям происходит включение/выключение подачи электричества. Разные производители комплектуют оборудование датчиками различного сопротивления и не всегда термостат от одного бренда подходит в теплому полу другого бренда.
В этом плане термостаты бренда Nobo можно считать универсальными. Кроме того, что термостат продается в комплекте со своим температурным датчиком, он может работать и с другими температурными датчиками, которые имеют другое сопротивление. Это датчики с сопротивлением 10, 15, 22 кОм.
Так же как и другие термостаты для теплого пола, термостат Nobo работает по принципу замыкания/размыкания подачи электрического тока. Однако есть и множество отличий в его работе. Часто потребитель сталкивается с вопросом – где установить и как подключить такой термостат.
Как установить?
В стене сверлится отверстие размером под обычную электрическую розетку, в него устанавливается стандартная распаячная коробка или подрозетник. Высота установки не регламентируется, но обычно, с целью удобства управления и доступности, он располагается на высоте 90-100 см от пола.
Подключение теплых полов электрических к регулятору осуществляется на задней поверхности термостата, где имеются клеммы. К клеммам А и С подводится электричество от автомата на щитке. К другим клеммам В и Д подсоединяются контакты теплого пола, а в их цепи имеется электрическое реле, которое и замыкает/размыкает подачу электричества на теплый пол. Подключение температурного датчика осуществляется на той же задней поверхности термостата, где есть клеммы М и Л. Все электрические провода прокладываются вдоль стены и скрываются под штукатуркой.
Монтаж температурного датчика производится также. Он прокладывается и скрывается в стене. На случай замены температурного датчика он должен легко вытаскиваться. Для этого предварительно в стене прокладывается гофра, а уже в нее вставляется датчик. Продолжение этой же гофры прокладывается и в теплом полу.
Как и большинство существующих регуляторов для теплого пола, термостат Nobo электронный. На передней поверхности есть экран, на котором отображается настройка режимов работы теплого пола, а также числовое значение температуры теплого пола, которая должна поддерживаться. Регулятор теплого пола Nobo марки NTB-2R может работать как обычный термостат в ручном режиме, а также в режиме удаленного управления через Интернет.
Для удаленного управления требуется дополнительный блок EcoHub. Данный блок управления подключается к роутеру, который должен иметь возможность каким-либо способом выходить в Интернет. Потребитель на свой смартфон или планшет должен установить программу управления и настройки Nobo Energy Control. Программа скачивается совершенно бесплатно и ее использование не требует дополнительных затрат или платного обслуживания. Первоначальное включение системы требует настройки согласования работы блока управления EcoHub с термостатом NTB2R. В программе следует ввести 12-ти числовой код, который высвечивается при включении термостата в сеть.
Как настроить и как проверить правильность настройки и работу регулятора?
Это не составит труда, так как на каждом этапе такой настройки всплывают подсказки на русском языке. Управление работой термостата происходит по радиосигналу, без проводного соединения между ними. На смартфоне вводятся параметры работы, он, в свою очередь, выходит в Интернет, связывается с роутером, по стандартному кабелю с разъемом RJ45 сигнал поступает на EcoHub и уже он по радиосигналу передает все настройки термостату для теплого пола.
Вопрос куда ставить EcoHub и роутер относительно термостата имеет важное значение. При слишком удаленном расположении термостата от EcoHub радиосигнал может теряться. Производитель гарантирует бесперебойную работу при расстоянии между ними до 100 метров прямой видимости. Если имеются препятствия, то расстояние уменьшается. В деревянных домах сигнал проходит значительно хуже, нежели в кирпичных или монолитных. В каждом отдельном случае рабочие расстояния определяются практическим путем. Технические параметры регулятора для теплых полов Nobo позволяют к одному термостату подключить теплые полы с общей нагрузкой до 16 А. При напряжении в сети 220В общая нагрузка считается по формуле:
Р=U*I=220*16=3520 Вт
где Р – максимальная мощность подключения, Вт;
U – напряжение в сети, В;
I – сила тока, а.
Тогда
Р=U*I=220*16=3520 Вт
Причем, если мощность одного теплого пола намного меньше 3520 Вт, то можно подсоединить и два теплых пола на один регулятор или значительно больше двух, главное, чтобы их суммарная мощность не превышала 3520 Вт.
Как при ручном, так и при удаленном способе управления есть возможность устанавливать несколько режимов работы теплого пола. Это: «комфортный режим», «экономичный режим», режим «не замерзания» (или +8 С) и режим «все выключено». Под «комфортным режимом» подразумевается работа теплого пола при максимально допустимой для потребителя температуры, она чаще всего колеблется от 26С до 30С. Причем 30С для полноценного режима отопления. Такой режим рекомендуется применять, когда в помещении присутствуют люди и требуется обогреть помещение.
Под «экономичным режимом» имеется ввиду более низкая температура, чем комфортная, которая может составлять от 15С до 18С. Такой режим рекомендуется применять, когда в помещении какое-то время будут отсутствовать люди и максимальная температура не требуется.
Под «режимом незамерзания» (+8С) имеется в виду поддержание минимальной температуры + 7С — + 8С. Такой режим рекомендуется применять, когда в помещении в зимний период долгое время отсутствуют люди, а оборудование, имеющее отношение к работе с водой, необходимо обезопасить от замерзания. Под режимом «все выключено» понимается полное отключение подачи электричества на все подключенные нагревательные элементы, а термостат переходит в режим ожидания.
Хотелось бы отметить еще одно важное отличие в работе регулятора для теплых полов Nobo. Это вопрос о том, как работает и какую температуру он берет за основополагающую для своего включения/выключения. Здесь есть три варианта работы.
- Первый вариант – это классическая работа от датчика температуры, который закладывается в пол. Такой вариант мы рассмотрели выше, и он является основным не только для термостата Nobo, но и для всех других брендов.
- Есть еще один вариант. У термостата NTB-2R дополнительно имеется встроенный датчик, который замеряет температуру воздуха в помещении в том месте, где он расположен. При желании, можно управлять включением/выключением теплого пола по температуре воздуха, что часто используется, когда теплый пол применяется в качестве основного способа отопления. Переключение между работой первого и второго способа производится без всяких сложных настроек и без отсоединения проводного датчика температуры. Просто в настройках вводятся соответствующие изменения.
- Есть и третий – смешенный способ. Здесь измеряется и температура воздуха и температура пола. Регулирование температуры происходит по ее среднему значению.
Производитель Nobo всегда заботится о своих потребителях и поэтому его продукция универсальна и может работать не только с брендом Nobo. Так, например, у термостата NTB-2R есть особенный режим работы, который не принимает во внимание температуру воздуха и пола. Такой режим включения/выключения настраивается самим производителем. За основу берется период в 20 минут и устанавливается время, в течение, которого данный термостат будет подавать электричество на теплый пол. Например, 2 минуты пол будет нагреваться, а 18 минут электричество на него подаваться не будет, и так с периодичностью в каждые 20 минут. Настроить можно любое соотношение времени включено/выключено.
Термостат для теплых полов Nobo можно использовать как центральный пульт управления для подключения через него одного или нескольких электрических конвекторов или любых нагревательных и электрических приборов. Это могут быть не только теплые полы, но и бойлеры, насосы, осветительные приборы, однако в качестве центрального пульта управления для конвекторов он применяется чаще всего. При этом на клеммы Б и Д вместо теплого пола подключается провод, раздающий питание электричества на конвекторы и их работа настраивается по любому режиму, которые были описаны выше.
Конечно, такая многофункциональность термостата для теплого пола Nobo марки NTB-2R не может не отразиться на его цене. Она немного выше регуляторов температур других производителей, но если принять во внимание надежность его изготовления – Норвегия, многофункциональность, ручное и удаленное управление, то цена вполне оправдана.
Установка регулятора теплого пола через Nobo EcoHub
Как происходит процесс регулирования и поддержание температуры теплого пола?
Теплый пол монтируется и укладывается согласно его инструкции, и, в зависимости от производителя, может отличаться друг от друга. Однако управление температурой производится у всех термостатов одинаково. Термостат обязательно комплектуется выносным датчиком температуры. Каждый такой наружный датчик имеет свои характеристики, в частности — сопротивление. Подключение датчика с другим сопротивлением исключается, так как данные замера температуры будет неправильные. В процессе нагрева теплого пола датчик производит замер температуры и передает этот сигнал на термостат. Регулятор фиксирует эту температуру, сравнивает ее значение с выставленным заданным значением на термостате и отключает или включает нагрев теплого пола. Термостат работает как обычное реле, которое замыкает или размыкает подачу электрического тока на теплый пол.
Терморегулятор Nobo NTB 2R тоже имеет в комплекте свой датчик температуры с сопротивлением 22 кОм. Имеется возможность подключение датчика с другими сопротивлениями, для этого в настройках можно найти варианты сопротивлений (10, 12, 15 кОм) и выбрать необходимое сопротивление подключенного датчика.
Наружный температурный датчик одним концом подсоединяется к термостату, а другой конец крепится в точке замера температуры в теплом полу (согласно прилагаемой инструкции). Для того чтобы была возможность заменить или отремонтировать датчик, он предварительно помещается в гофру и уже в гофре прокладывается в штробе в стене и в полу.
Иногда датчик заливают в полу без гофры, но при этом уже невозможно его вытащить. Есть ложное мнение, что в таком случае датчик точнее замеряет температуру пола.
Как и у некоторых термостатов, терморегулятор Nobo NTB 2R имеет свой второй пола. В некоторых случаях регулировку нагрева пола удобно осуществлять по температуре воздуха в помещении. Такой способ используется, когда теплый пол является основным способом отопления. В настройках термостата можно принудительно задать регулирование температуры пола по выносному или встроенному датчику.
Если теплый пол устанавливается под ламинатом или другими покрытиями, которые боятся большой температуры нагрева, возможна настройка работы термостата одновременно по двум датчикам. В этом случае максимальная температура теплого пола не может превышать 27 С.
У терморегулятора Nobo NTB 2R есть еще одна функция, которая практически не встречается у других подобных регуляторов. Термостат может работать вообще без датчиков температуры. В настройках их можно отключить и включить процентное соотношение включено/выключено работы теплого пола. Есть общий период программирования работы – 20 минут. Эти 20 минут можно разбить на периоды включения работы нагрева и период выключения нагрева. Например: выставляем в настройках 30%. Это значит в течение каждых 20 минут, 6 минут (это 30% от 20 минут) термостат будет подавать электричество и нагревать пол, а 14 минут (это 70% от 20 минут) отключать подачу электричества на теплый пол и, соответственно, нагрева не будет. Так будет повторяться каждые 20 минут.
У термостата Nobo NTB 2R есть еще одна положительная особенность. Его можно использовать как центральный пульт управления для подключения не только теплого пола, но и любых электрических приборов. Для этого к разъему 220 В, куда подключается теплый пол, подключается один или несколько электрических приборов. Важно не превысить общую подключаемую мощность нагрузки.
Как выбрать терморегулятор и какие ошибки могут быть?
- Немаловажную роль играет безопасность работы термостата и, соответственно, теплого пола. Некачественное оборудование может привести к замыканию или возгоранию. Поэтому термостаты должны быть надежным. Здесь следует порекомендовать термостат Nobo NTB 2R изготовленной норвежской компанией Nobo, которая существует уже более 100 лет и все производство и комплектующие только европейского исполнения – норвежские и шведские
- Самая частая ошибка — когда температурный датчик навсегда замуровывают в пол, и если что-то выходит из строя, то менять приходится чуть ли не всю систему управления. Поэтому лучше сделать датчик с возможностью замены.
- К выбору терморегулятора стоит подходить изначально с сознанием того, что хотите получить от его работы и захотите ли усовершенствовать управление процессом нагрева? Если есть желание управлять дистанционно, то следует остановиться на регуляторе Nobo NTB 2R. Причем изначально можно управлять термостатом в ручном режиме, а далее можно без особых проблем усовершенствовать и включить удаленное управление через Интернет.
- Следует обратить внимание — на какую мощность рассчитан данный термостат? Обычно это 16 А. Если вспомнить формулу:
Р=U*I, Вт
где: Р – мощность подключаемой нагрузки, Вт. В нашем случае мощность теплого пола;
U – напряжение сети, В. В России это 220 В.
I – сила тока в сети в зависимости от подключаемой нагрузки, А. В нашем случае это 16 А.
тогда
Р=U*I=220*16=3520 Вт.
Из этого следует понимать, что больше чем 3500 Вт подключать нельзя, это может привести к пожару или поломке терморегулятора. Поэтому если мощность подключаемого теплого пола больше 3500 Вт, то следует разделить на несколько элементов, не превышающих каждый 3500 Вт и каждый нагревательный элемент подключить через свой термостат. Второй вариант подключения мощности больше 3500 Вт – через промежуточное реле. В этом случае лучше обратиться к специалистам, сертифицированным в этой области. Регуляторе Nobo NTB 2R рассчитан именно на подключение нагрузки в 16А.
Программируемый регулятор теплого пола
В качестве примера рассмотрим рассмотрим регулятор теплого пола Nobo. Габаритный размер термостата 85мм х 85мм. В центре имеется достаточно информативный жидкокристаллический экран размером 25 мм х 25 мм. Экран цветной, в центральной части экрана крупными цифрами высвечивается температура воздуха (а), которая в данный момент должна поддерживаться. Левее от значения температуры имеется стрелка (б) положение которой соответствует выставленной температуре. Здесь же в левой части экрана терморегулятора имеется цветной столбик (в), который имеет возможность перемещаться вверх/вниз. Положение столбика отражает текущее значение температуры воздуха в помещении. По относительному положению стрелки выставленной температуры и столбика можно визуально прослеживать тенденцию повышения/понижения текущей температуры. Столбик может мигать, что означает, что температура воздуха меньше выставленного значения, и происходит нагрев. Столбик прекращает моргать, если температура воздуха достигла или выше выставленного значения и нагрев не происходит. Цветовая гамма общего фона экрана (г) и вертикального столбика меняется в зависимости от режима, в котором на данный момент работает терморегулятор.
Всего может быть 4 цвета и 4 режима работы. Красный цвет соответствует комфортному режиму и, соответственно, его температуре, зеленый — экономичному, синий – антизамерзание, серый – все выключено.
Кроме цветовой гаммы режим работы термостата отображается в виде символа (д). Над числовым значением температуры, который отображается черным цветом, имеется символ также черного цвета, который соответствует режиму работы термостата. Солнышко – комфортный режим, растущий месяц – экономичный режим, снежинка – антизамерзание, полностью серый экран без числового значения температуры (вместо ее значения 2 прочерка) – все выключено.
С левой стороны от экрана, на корпусе терморегулятора имеется выключатель (1). Передвигая его вверх или вниз можно включить или выключить термостат. Для управления функциями термостата в каждом его углу имеются клавиши управления (2,3). С их помощью можно повышать или понижать значение температуры, которая должна поддерживаться. Клавиша (4) позволяет вернуться на один шаг в меню. Кнопка (5) – подтверждение выбранного действия или включение меню.
На задней поверхности термостата находятся классическая схема и клеммы для подключения к сети 220 В, клеммы для нагрузки и клеммы для подключения выносного датчика температуры.
Функциональные возможности термостата
Данный термостат может работать автономно, как обычный термостат для теплого пола, а также его можно подключить к системе удаленного управления – Nobo Energy Control.
В автономном режиме терморегулятор может:
- работать в 4-х температурных режимах: комфортный, экономичный, антизамерзания, все выключено;
- для каждого режима может быть настроена своя температура;
- любой существующий термостат для теплого пола может быть заменен на данный термостат. Причем все термостаты в комплекте продаются с выносным датчиком температуры 22 кОм,
- терморегулятор можно подключить и настроить его работу с другими датчиками, сопротивление которых составляет: 10 кОм, 12 кОм, 15 кОм;
- терморегулятор может работать по температуре выносного датчика, по температуре встроенного датчика в термостат, и по средней температуре выносного и встроенного датчиков;
- возможна работа вообще не по температурам, а по расписанию времени работы и времени в выключенном состоянии каждые 20 минут;
- подключить можно не только теплый пол, но и обогреватели. Причем обогреватели могут быть как бренда Nobo, так и любого другого бренда и принципа действия. Обогреватель другого бренда будет работать по схеме включено/выключено, по температуре воздуха измеряемой датчиком на термостате. В этом случае он работает в режиме центрально пульта управления или любого электрического пробора в режиме включено/выключено.
В режиме удаленного управления термостат может все, что перечислено в автономном режиме, а также:
- работать по заранее прописанной программе на каждый день недели с последующим повторением. В течение дня могут меняться режимы работы каждые 15 минут.
- управлять работой термостата, менять температуры, режимы работы, и при этом находиться в любой точке Земли, где есть Интернет.
Установка термостата
Установка терморегулятора может быть произведена скрыто. При этом в стене, обычно на уровне 90 см от пола, делается отверстие, куда предварительно устанавливается стандартный подрозетник (монтажная коробка), и уже в него вставляется терморегулятор.
Как так стандартно такой термостат предназначен для теплых полов, то в стене делается штробление, где прокладываются питающие термостат кабели, и вниз прокладываются кабели для теплого пола, а также выносной датчик температуры. Для того чтобы была возможность сменить выносной датчик температуры на новый, его помещают в гофрированную трубку, чтобы была возможность датчик вытащить. После прокладки всех проводов стена шпаклюется. Такая проводка называется скрытой. Возможно и открытое расположение термостата на поверхности стены. Для этого существуют накладные подрозетники (монтажная коробка). Вся проводка тоже может быть сделана на поверхности стены в пластиковых коробах. Если же пользоваться управлением с помощью выносного датчика температур, то его все равно придется заливать в пол, как и в первом случае. Термостаты могут иметь и комбинации, сам термостат — (скрыто/открыто) с видом прокладки кабелей (скрытый/открытый)
Проверка работоспособности термостата
После проведения всех монтажных работ следует проверить схему, подключение и работоспособность всей системы во всех режимах:
- ручное изменение температуры в сторону увеличения/уменьшения;
- удаленное изменение температуры в сторону увеличения/уменьшения;
- ручное изменение режимов работы термостата: комфортный/экономичный/ антизамерзание/все выключено;
- удаленное изменение режимов работы термостата: комфортный/экономичный/ антизамерзание/все выключено;
- в ручном режиме работы термостата: от выносного датчика температуры/встроенного датчика температуры/от совместной работы выносного и встроенного датчика/без датчиков температуры;
- в удаленном режиме работы термостата: от выносного датчика температуры/встроенного датчика температуры/от совместной работы выносного и встроенного датчика/без датчиков температуры;
Внимание! Данный терморегулятор рассчитан на силу тока 16А. что соответствует максимальной подключенной к нему нагрузке 3520 Вт при напряжении 220 В. Если подключать большую мощность, то необходимо ставить промежуточное реле.
Программирование и настройка термостата
При ручном управлении настройка и управление термостатом осуществляется так же, как у обычного настенного регулятора температуры. Отличие составляет только возможность работы в 4-х режимах работы. Однако при ручном управлении в этих режимах нет необходимости, так как в любой момент можно подойти и изменить настройки.
При удаленном управлении необходимо совершенно бесплатно скачать на смартфон или планшет программу управления Nobo Energy Control, дополнительно приобрести блок управления Nobo Eco Hub, и роутер с возможностью подключения к Интернету. После скачивания программы на экране появляется соответствующая иконка.
Подключение Nobo Eco Hub с роутером осуществляется с помощью кабеля, который входит в комплект Eco Hub. После того как произведены все необходимые соединения, со смартфона/планшета необходимо произвести соединение с роутером по Wi-Fi, роутер связывается с Eco Hub, и далее по радиосигналу Eco Hub связывается с терморегулятором.
Все настройки производятся на русском языке, и на каждом этапе всплывают подсказки о дальнейших действиях. После подключения всех терморегуляторов (количество которых не ограничено), производится настройка температур, режимов работы, недельной программы работы и т.д. После установки всех настроек в папке «МЕНЮ» — «ПАРАМЕТРЫ» в строке «Управление через Интернет» необходимо поставить галочку.
Далее производится подключение роутера к Интернету, и можно управлять приборами удаленно. Если у смартфона/планшета есть доступ в Интернет, то нужно зайти в программу Nobo Energy Control, кликая на соответствующую иконку на смартфоне/планшете. Все действия по настройкам, изменение режимов работы термостатов, температур, которые можно было делать по Wi-Fi в пределах видимости роутера, можно делать и удаленно.
Программа скачивается бесплатно, не требует платы за ее использование и потребляет минимальный Интернет-трафик (в среднем, 200-300 Мбайт в месяц), при использовании программы каждый день.
Лучший интеллектуальный термостат для пола с подогревом
Вы, наверное, слышали о людях, экономящих деньги с помощью интеллектуальных термостатов. Тем не менее, большинство чрезвычайно популярных термостатов, таких как Nest или ecobee, не предназначены для использования в устройствах с высоким напряжением, таких как электрический теплый пол.
К счастью, есть умные термостаты для электрического подогрева пола. Они просто не получают такого же количества прессы, как более крупные имена.
В этой статье я уделю немного времени, чтобы объяснить, для чего можно использовать термостаты, изготовленные специально для электрического теплого пола, и для чего их нельзя использовать. Затем я перечислю несколько моделей, доступных для покупки в США, вместе с кратким описанием того, как их можно использовать в вашем умном доме.
Содержание
Какие обогреватели работают с термостатами для подогрева пола Wi-Fi?
Встраиваемый в пол нагревательный мат SunTouchЭти термостаты предназначены для использования в системах обогрева пола с электрическим сопротивлением.
Другой тип внутрипольного отопления использует бойлер и циркулирует жидкость в качестве источника тепла. Такие обогреватели называются водяными. Эти термостаты не будут работать с ними.
Некоторые из производителей термостатов, которые я перечислил, также производят собственные нагревательные маты. Вы можете подумать, что было бы выгодно купить термостат той же марки, что и ваш нагревательный мат, но на самом деле в этом нет необходимости. Оказывается, электрические обогреватели — довольно простые устройства. Таким образом, у вас есть свобода выбора любого термостата, который вам нравится, независимо от марки вашего обогревателя.
Единственным ограничением является то, что нагреватели требуют 120/240В и не более 15А. Если вы превысите силу тока, вы, вероятно, не испортите термостат, но вы будете постоянно отключать выключатель GFCI внутри термостата.
Подойдет ли любой термостат сетевого напряжения для электрического обогрева пола?
Действительно ли мне нужен интеллектуальный термостат, специально разработанный для электрических обогревателей пола? Или я могу просто получить любой интеллектуальный термостат сетевого напряжения? Смотря как.
Термостат, специально предназначенный для обогрева пола, позволяет подключить проводной датчик температуры, считывающий температуру пола. Обычно он имеет как датчик температуры окружающего воздуха, так и датчик пола.
Вы можете выбрать, какой датчик использовать для управления термостатом. Но рекомендуется иметь датчик пола, чтобы избежать перегрева пола.
Должен ли я использовать датчик пола или датчик воздуха?
От того, используете ли вы напольное отопление в качестве основного или дополнительного источника тепла, зависит, какой датчик вы используете (и нужен ли вам датчик пола).
Если вы используете напольный обогреватель в качестве основного источника тепла, возможно, имеет смысл использовать датчик температуры воздуха. Поскольку нагреватель будет включаться чаще, чтобы поддерживать температуру воздуха, маловероятно, что вы окажетесь в ситуации, когда пол будет слишком холодным.
Для многих установок подогрев пола предназначен только для обогрева пола. Печь с принудительной подачей воздуха будет поддерживать температуру воздуха. Поскольку электрическое тепло часто является самым дорогим видом тепла, обычно лучше использовать его как можно реже. Поэтому в этом случае, вероятно, лучше всего использовать датчик температуры пола.
Как эти термостаты будут работать с моим умным домом?
Стандартные интеллектуальные термостаты (например, Nest или ecobee) гораздо лучше интегрированы в современный умный дом. Поскольку термостаты для умных напольных обогревателей представляют собой гораздо меньшую нишу на рынке, создание программного обеспечения для интеграции в умный дом занимает больше времени. Все термостаты поставляются с собственным приложением для смартфонов, и всеми ими можно управлять дистанционно. Однако возможности взаимодействия с умным домом ограничены.
Термостат nVent NUHEAT является самым передовым в этой области. Он имеет возможность подключения к голосовым помощникам, IFTTT и «работает с Nest».
Laticrete также интегрируется с голосовой связью и несколькими концентраторами умного дома.
Некоторые мысли о силе соединения WiFi
Для меня смертельным поцелуем для любого «умного» устройства являются частые отключения и вызванное ими ненадежное поведение. Никому не нужно подключенное устройство, которое не остается подключенным. Итак, если он не остается на связи 9В 9,9% случаев это, вероятно, больше проблем, чем пользы.
Будь то подвал, четырехсезонная веранда или, может быть, мастерская, пол с электрическим подогревом часто находится на значительном расстоянии от основного Wi-Fi-роутера вашего дома. Конечно, сразу возникает вопрос, насколько хороша возможность подключения умного термостата? На этот вопрос сложно ответить, потому что установки каждого человека различны.
Попробуйте поднести смартфон или планшет к месту установки термостата. Проверьте, насколько сильный сигнал. В идеале вы хотите получить полный сигнал. По моему опыту, прием Wi-Fi со смартфонами кажется намного более надежным, чем прием Wi-Fi с помощью интеллектуальных термостатов. Поэтому, если вы получаете 3 или меньше полосок на своем смартфоне, вы можете подумать о приобретении удлинителя.
5 Интеллектуальные термостаты для электрического теплого пола
Интеллектуальный термостат Mysa для электрического теплого пола
Компания Mysa только что выпустила свой интеллектуальный термостат для теплого пола. Они уже продают феноменальный термостат сетевого напряжения, который я тщательно протестировал (нажмите, чтобы прочитать мой обзор). Я не тестировал этот напольный термостат, но умное приложение и функции должны быть почти такими же, как и у другого Mysa.
WiFi-термостат nVent NUHEAT SIGNATURE
Термостат Nuheat Signature имеет большой четкий экран с простым в использовании программным интерфейсом. Он отображает текущую дату, время и погодные условия. Кроме того, вы можете проверить историю использования энергии как в приложении, так и на термостате. Если вы ищете простоту, Nuheat Signature вас не разочарует.
Этот термостат существует уже некоторое время и довольно популярен, поэтому вы можете подумать, что он немного более совершенен, чем другие модели. Несколько лет не было. Но в конце 2018 года программное обеспечение получило обновление. Оно добавило несколько новых отличных интеграций для умного дома, которые отличают его от других интеллектуальных термостатов для обогрева пола.
Подключайте несколько термостатов в разных местах. Изменяйте настройки температуры из любого места с помощью мобильного приложения. Простое и эффективное планирование. Отслеживайте время работы. Ассистент и Amazon Alexa.Новые интеграции открывают дверь для полного спектра автоматизации умного дома.
Каждый термостат, указанный в этой статье, должен без проблем выполнять свои функции термостата. Но если все, что вам нужно, это термостат, зачем тратить дополнительные деньги на термостат WiFi? Однако, если вы ищете функции, доступные в типичных интеллектуальных термостатах, NUHEAT — это то, что вам нужно.
Термостат nVent NUHEAT Signature WiFi | Узнать цену
Термостат Schluter DITRA-HEAT-E-WiFi
Термостат Schluter предлагает все стандартные функции программируемого термостата с дополнительным удобством в виде мобильного приложения. Интерфейс интуитивно понятен и прост в обращении. График отопления допускает до шести периодов смены в день. Это также позволяет вам легко включать и выключать отдельные периоды смены по мере необходимости (см. фото ниже).
Несмотря на то, что это WiFi-термостат, он не подключается к внешним устройствам умного дома. Он подключается к собственному сопутствующему приложению, и все. Приложение можно использовать для просмотра и установки температур, графиков отопления и отпусков. Вы также можете просмотреть журнал использования энергии.
Уникальной особенностью термостата Schluter является кнопка быстрой перемотки вперед. Нажмите кнопку быстрой перемотки вперед, и термостат перейдет к следующему запланированному изменению.
Мои исследования с этим термостатом натолкнулись на многочисленные сообщения пользователей о плохой работе приложения. Несколько человек жаловались на медленное время отклика и невозможность сохранить измененные расписания из приложения. Если вы не думаете, что будете часто использовать приложение, возможно, стоит поискать его в другом месте или хотя бы дождаться обновления программного обеспечения.
Термостат Schluter DITRA-HEAT-E-WiFi | Узнать цену
Термостат Laticrete Strata Heat WiFi
Термостат Laticrete Strata Heat совместим с Alexa. Нужно ли мне сказать больше? Знаю, знаю. Почти каждый продукт в мире умного дома работает с Alexa. Однако до недавнего времени он был единственным из этих интеллектуальных термостатов для обогрева пола.
Laticrete имеет ряд интеллектуальных функций, которые показывают, что он пытается быть самым умным интеллектуальным термостатом из всех. Однако из-за глючного программного обеспечения и отсутствия обновлений его не хватает.
Он имеет встроенную геозону, которая может использовать местоположение вашего смартфона, чтобы определить, дома вы или нет. Затем термостат может включать или выключать нагрев в оптимальное время, что должно помочь вам сэкономить энергию.
У него есть опция расписания обучения (очень похожая на обучающий термостат Nest), которая работает вместе с геозоной. Он записывает, когда вы приходите и уходите, и со временем начинает предсказывать, когда вы будете дома, а когда нет.
Он даже дает вам возможность добавить собственный фон на экран термостата. Конечно, это не обязательно, но позволяет добавить немного собственного стиля, и это круто.
Laticrete Strata Heat, по-видимому, является ребрендингом термостата WarmUp 4ie Wifi. Время от времени я вижу термостат WarmUp в продаже на Amazon (узнайте, доступен ли он в настоящее время), но, кроме этого, трудно найти интернет-магазин в США, который продает его.
Термостат Laticrete Strata Heat WiFi | Проверить цену
Термостат SunTouch Connect WiFi
Термостат SunTouch Connect WiFi позволяет удаленно управлять электрическим подогревом пола в любое время и в любом месте. Приложение SunStat Connect позволяет подключать и программировать несколько термостатов SunTouch из разных мест. Интерфейс программирования понятен и прост.
В приложении есть «режим отсутствия» для одновременного отключения всех термостатов. К сожалению, режим отсутствия не работает автоматически, как некоторые умные термостаты. Вам придется открыть приложение и активировать его вручную. Я полагаю, это все же в десять раз проще, чем бегать по дому и переустанавливать каждый термостат, верно?
SunTouch отображает местные погодные условия и позволяет проверить пятидневный прогноз. Он даже пытается предвидеть изменения погоды и соответствующим образом регулировать подогрев пола.
Вы можете использовать SunTouch для контроля энергопотребления. Он записывает данные об использовании, которые можно просматривать как за день, так и за месяц.
Небольшая неприятность, которую я испытываю при работе со многими термостатами сетевого напряжения, — это шумное реле. При включении или выключении нагрева будет слышен щелчок. SunTouch не страдает от этой проблемы.
Термостат SunTouch Connect WiFi | Проверить цену
Заключительные мысли
Все эти термостаты, кроме Mysa, были адаптированы из неинтеллектуальных термостатов. Дополнение WiFi было просто втиснуто в существующий термостат. Имея это в виду, неудивительно, что интеграция умного дома не очень продвинута.
С другой стороны, Mysa с самого начала разрабатывался как интеллектуальный термостат. Подключение к Wi-Fi превосходно, а функциональность приложения не имеет себе равных.
После Mysa самым надежным термостатом с самым передовым программным обеспечением является nVent NUHEAT Signature. Вы можете использовать IFTTT и голосовую интеграцию, чтобы делать практически все, что вы хотите для домашней автоматизации.
Термостаты напольного отопления | ThermoSoft
Для любой системы лучистого обогрева пола важно правильно подобрать термостат для обогрева пола, и мы подготовили для вас подборку лучших вариантов. Будьте уверены, ваша система теплого пола правильно управляется, когда вы выбираете термостат из нашего широкого ассортимента от уважаемых производителей.
Датчики, встроенные в пол, гарантируют, что ваш термостат точно считывает температуру вашего пола. Датчик включен, но мы настоятельно рекомендуем добавить резервный датчик. Напольные датчики редко выходят из строя, но теперь небольшие вложения делают возможную замену проще простого.
Приобретая термостат у ThermoSoft, вы получаете первоклассную клиентскую и гарантийную поддержку. Мы готовы помочь вам выбрать правильный термостат. Позвоните сегодня, чтобы получить помощь в процессе выбора!
Basic ManualMTC-2991UFH | Standard ManualTh214-AF-GA | Advanced ManualUTN4-4999 | Standard ProgrammableTh215-AF-GA | Advanced ProgrammableUDG-4999 | Сенсорный экранUDG4-4999 | WIFI.0153Mysa SmartMYSA-FH-TS | ||
---|---|---|---|---|---|---|---|---|
Class A GFCI | ||||||||
Heating Schedule | ||||||||
Energy Log | ||||||||
MAX Temp Limit (для древесины) | ||||||||
