Регулятор температуры отопления на котел: Терморегулятор для котла отопления

Содержание

для газового, твердотопливного и других видов

Для достижения комфортного температурного режима в помещении недостаточно просто включить систему автономного отопления или кондиционирования, поскольку данная техника неспособна самостоятельно анализировать показатели температуры. Для оптимального функционирования подобные системы дополнительно оснащают терморегуляторами – устройствами, поддерживающими заданную человеком температуру.

Содержание

Основные виды котлов
Газовые котлы
Электрические котлы
Виды терморегуляторов для котла
Механические
Электронные
Условия монтажа

Основные виды котлов

Использование терморегулятора позволяет на значительный период продлить срок службы основного оборудования

На этапе строительства или реконструкции загородного дома особое внимание необходимо уделить выбору отопительной системы жилища.

Ассортимент котлов рассчитан на различные финансовые, технические возможности и личные предпочтения домовладельцев. Прежде всего нужно узнать, какие разновидности оборудования существуют, какая система будет наиболее предпочтительной в конкретном случае.

Газовые котлы

Современные газовые котлы оснащены автоматикой, позволяющей человеку не принимать участие в работе оборудования

Если недалеко от дома проходит газовый трубопровод, вопрос реализации отопления решится быстрее и проще, а также с меньшими финансовыми вложениями.

Система газового отопления включает в себя котел, радиаторы, приборы автоматики, которые обеспечивают безопасность, запорную арматуру, газопровод. Такое отопление имеет весомое достоинство – экономичность установки, обслуживания и эксплуатации. Современные газовые котлы, оснащенные узлами автоматики, позволяют человеку не принимать участия в работе оборудования. Если пламя гаснет, система вновь разжигает горелку. Такой вид оборудования обладает высоким коэффициентом полезного действия.

Электрические котлы

Электрокотел сам настраивается на потребление мощности

Если возможности подключиться к газопроводу нет, необходимо продумывать водяную отопительную систему с использованием электрического прямоточного котла. В качестве теплоносителя может быть использована дистиллированная вода или незамерзающая жидкость.

Электрическая система отопления начинает работать сразу, как только была включена. Во время работы важно наблюдать за трубами и радиаторами, чтобы предупредить утечку теплоносителя, в противном случае повышается вероятность сгорания ТЭНа.

Устройство электрического оборудования позволяет ему самостоятельно настраиваться на оптимальное потребление мощности. Если заданный температурный режим будет превышен, система автоматически отключится. Оборудование мощностью от 2 до 25 кВт позволяет отапливать загородный дом, хозяйственные пристройки и другие помещения. При возникновении аварийных ситуаций система отключается самостоятельно.

Наибольшим спросом на отечественном рынке пользуются немецкие котлы от производителя Bosh, чешские Dakon и польские Kospel. Электрические котлы в сравнении с газовыми более дорогостоящие, но имеют немало преимуществ.

Виды терморегуляторов для котла

Терморегулятор для котла на твердом топливе

Существует большое разнообразие термодатчиков, которые классифицируются в зависимости от мощности, способа установки, типа управления, назначения и т. д.

Такие разделения довольно условные, поскольку существует большое количество термостатов, которые сочетают в себе возможность управлять различным климатическим оборудованием. Например, есть модели, способные одновременно поддерживать оптимальную температуру отопительных приборов и пола.

В зависимости от способа управления разделяют два основных вида термодатчиков:

механические;
электронные.

Они имеют принципиальные отличия в своем функционировании, а также преимущества и недостатки, с которыми нужно ознакомиться перед покупкой.

Механические

Механический регулятор температуры для котла

Механический терморегулятор для котла отопления имеет простую конструкцию, задействовано минимальное количество электрических схем. Управление устройством происходит с помощью механической ручки или тумблера включения/выключения. Необходимый температурный режим выставляется поворотом ручки термостата в соответствии со шкалой на корпусе. Визуальный интерфейс достаточно примитивный, представляет собой сетевой индикатор.

Механические модели зарекомендовали себя как бюджетные и неприхотливые в работе устройства. На этом их преимущества не закончились:

герметичность;
автоматическое отключение обогрева.

Также есть и недостатки. Выделяют низкую функциональность и сложности в точной регулировке температурного режима.

Электронные

Электронный беспроводной терморегулятор Devireg TOUCH BLACK

Электронный термостат для котла отопления оснащен более сложной схемотехникой. Такое оборудование всегда имеет полноценный визуальный интерфейс: жидкокристаллический или цифровой экран, настройки работы осуществляются с помощью встроенных кнопок. Основное отличие электронных термостатов от механических – большой функционал. Устройства способны блокировать клавиши, программировать работу согласно установленному графику при помощи интернета.

Электронные терморегуляторы включают в себя следующие составляющие:

выносной термодатчик;
контактная группа – электронный ключ;
контроллер – устройство, регулирующее конкретный уровень температуры.

Электронные устройства обладают большим списком достоинств:

безопасность использования;
широкий диапазон регулировок;
высокая эффективность;
большое разнообразие дизайнерских решений;
высокая точность;
экономия электроэнергии.

Электронные терморегуляторы являются неотъемлемой составляющей системы умного дома.

Условия монтажа

Схема подключения термостата к котлу отопления

Терморегулятор устанавливаю удаленно от отопительного котла, он отвечает за функцию «включить-выключить отопление». Терморегулятор посылает импульс на узел управления отопительной системы.

Компактный термостат монтируют отдельно, прикрепив его к стене шурупами и подсоединив все необходимые провода. Для этого придерживаются следующей схемы:

Подсоединить нейтральный провод.
Подключить провод для обеспечения питания котла. Он должен быть связующим звеном гнезда для напряжения и терморегулятора. Выполнение задачи упростит наличие якоря.
Короб закрыть.
Задать оптимальные температурные параметры.

Некоторые модели термостатов оснащены пультом, посредством которого производится управление. Данная опция характерна для отопительных котлов любого типа.

Терморегулятор для газового котла отопления

Сегодня встраиваемый или выносной терморегулятор для газового котла является неотъемлемой частью отопительной системы любого типа. Важность функций, выполняемых прибором, сравнима с необходимостью наличия котлоагрегата и радиаторов. На рынке представлено много моделей, что несколько запутывает покупателей. Они задаются вопросами, какая модификация нужна, какие параметры учитывать при покупке и так далее. От правильности выбора зависит исправность и функциональная эффективность системы, поэтому рассмотрим детальнее, что из себя представляет термостат для котла отопления: классификация, принцип работы.

Терморегулятор для газового котла

Назначение и характеристики

С целью рационального использования энергоресурсов и обеспечения комфортной температуры в помещении теплоотдачу котлоагрегата приходится постоянно регулировать в соответствии с погодой на улице. Ранее данная операция проводилась пользователем вручную, что доставляло некоторое неудобство. Благодаря техническому прогрессу, решение данной задачи сегодня возложено на термостат. Автоматика отвечает за поддержание температурного режима в заданном и комфортном для потребителей диапазоне.

Порог срабатывания — основная характеристика, которой обладает регулятор. В большинстве устройств он установлен на отметке 0,25 градуса. При снижении или повышении температуры хотя бы на четверть градуса устройство включит или выключит отопление.

Преимущества установки терморегулятора:

Комфортная эксплуатация системы отопления.
Экономия энергоресурсов за счет своевременного отключения (около 30%).
Минимизация риска возникновения аварийной ситуации в результате перегрева (замерзания) системы.

Важно, что срок службы термостата существенно продлевается за счет работы в щадящем режиме.

Терморегулятор для котла с электронным таблом

Устройство и принцип работы

Термодатчик — главный элемент прибора. Он отвечает за включение и отключение котлоагрегата. Температурное значение пользователь задает самостоятельно способом, который предусмотрен конструкцией термодатчика.

Прибор собирает информацию и передает ее на термостат. Он, в свою очередь, сверяет полученные данные с заданными параметрами и передает сигнал системе управления. В результате котел отключается или продолжает работать.

Виды терморегуляторов

Для классификации приборов используются различные параметры. Так, по принципу монтажа различают:

Встраиваемые. Их установка осуществляется недалеко от котла или непосредственно в нем. Термодатчик таких приборов отвечает за контроль температуры теплоносителя в контуре. Главное преимущество — доступная цена. Существенный недостаток — поздняя реакция на изменение температуры в помещении, которую он измеряет косвенно (через воду в трубопроводе).
Выносные. Устройства оборудованы двумя датчиками: в контуре и воздушный в комнате. Преимущество — поддержание максимально точной температуры, недостаток — цена. Проводные устройства устанавливается только в комнате и подключается к котлу при помощи провода. Беспроводной терморегулятор для газового котла состоит из двух частей: в комнате устанавливается термодатчик, излучающий радиосигнал; возле котла монтируется контроллер с приемником сигнала. Для обмена информацией элементы используют радиосигнал.

Выносной терморегулятор для отопительного котла

Сравнивая встраиваемую и выносную модели, пользователи убеждаются, что последняя явно лидирует. Ее цена наиболее высокая, но именно такая модификация позволяет сэкономить большее количество энергоресурсов.

Учитывая принцип действия, терморегуляторы делятся на две группы:

Аналоговые. Приборы отличаются простотой. Датчик функционирует за счет того, что при изменении температурного режима меняется объем вещества. В капиллярном датчике веществом является жидкость в колбе. В некоторых устройствах установлена биметаллическая пластина, материалы в составе которой имеют разный коэффициент расширения. Настройка температуры осуществляется посредством механического регулятора.
Цифровые. Полупроводниковый элемент является термодатчиком. Повышение или снижение температуры приводит к изменению электрического сопротивления. При нагреве прибор типа NTC снижает сопротивление, типа PTC— увеличивает. Наличие микросхемы — главное отличие от аналоговых устройств. Ее функции: вывод данных на дисплей;расширение возможностей при настройке.

Выбирая между термодатчиками данных типов, следует опираться на финансовые возможности. Цифровой прибор однозначно лучше, в том числе за счет наличия функции программирования. Воспользовавшись ею, можно выставить режим работы системы не только по дням (выходные/будни), но и по часам (днем жарче, ночью прохладнее). Если вам нравится постоянная температура отопления, то покупка дорогого цифрового терморегулятора является нецелесообразной.

Важно при выборе устройства учитывать качество теплоносителя. В случае использования неподготовленной (не обессоленной) воды лучше выбрать аналоговое устройство, так как под воздействие солей терморезисторы в скором времени начнут работать некорректно.

Рассмотрим детальнее некоторые типы:

Механический (проводной) терморегулятор. Прибор отличается простой конструкцией: запорный кран + механический блок управления. Термостат заполняется теплоносителем. Нагреваясь, он расширяется, в результате чего происходит нажатие на шток. Данный элемент, в свою очередь, ограничивает движение воды в контуре. Результат — нагрев воды ослабевает и батареи остывают. Существенный недостаток — прибор не способен учесть температуру воздуха и отреагировать на данный показатель. Другие особенности механических терморегуляторов:

Параметры регулятора должны соответствовать системе.
Монтаж на радиатор должен исключать воздействие высокой температуры на элемент, отвечающий за управление. Иначе корректировка будет выполняться неверно.
Установку лучше выполнять перед радиатором, дабы контролировать его нагрев. Вариант монтажа «после батареи» применим в случае необходимости ограничить приток воды из радиатора.

Механический (проводной) регулятор температуры для котла

Двухходовый и трехходовой регулятор. Данные терморегуляторы для газовых котлов отопления отличаются многофункциональностью и универсальностью. Главное отличие от предыдущего типа — отсутствие зависимого от температуры воды элемента управления. Современные устройства учитывают температуру окружающей среды и оборудованы сервомеханизмом. Данные регуляторы используются и в других отопительных системах: коллекторное теплоснабжение, теплый пол. Данный тип терморегулятора идеально подходит для установки в насос отопления.

Важно, что двухходовые и трехходовые терморегуляторы не только регулируют объем теплоносителя, но и меняют гидродинамическое распределение в контуре, выравнивая его.

Дистанционные варианты оборудования. Автономная работа теплоснабжения обеспечивается накладным электронным терморегулятором. Распространенный вариант монтажа — в комнате, в удобном и доступном месте. Комплектация устройства: выносной датчик температуры и регулирующий элемент, корректирующий работу котлоагрегата и регулировочного клапана. Также не лишней является функция суточного и недельного программирования. Сегодня на рынке представлено оборудование с различными дополнениями:

Таймер позволит обеспечить теплоснабжение дома в зависимости от времени суток. Это хороший вариант для небольших помещений.
Биометрическая спираль расширяется под воздействием горячего воздуха, в результате чего происходит замыкание контакта, и регулировочный механизм открывает/закрывает задвижку.
Электронный блок управления в механической части позволяет программировать терморегулятор. Это удобный вариант при монтаже автономного отопления.

Дистанционные варианты оборудования — радиоуправляемий терморегулятор

Важно, что дистанционное устройство можно подключить к циркуляционному устройству, котлу, сервомеханизму радиатора.

Место установки и характеристики термодатчика — задачи, которые необходимо решить еще на стадии проектирования системы теплообеспечения. Подбор отдельных элементов основывается на предварительном расчете основных параметров. Но на выбор термостата влияют не только технические характеристики системы. Значение имеют эксплуатационные качества устройства:

Точность управления. Качество, позволяющее пользователю понять, при каких температурных изменениях сработает прибор.
Автоматизация. Показатель, от которого зависит частота корректировок вручную во время настройки нормальной работы системы.
Дополнительные настройки. Каждый прибор работает в циклическом режиме, запрограммированном на день или неделю. Наличие дополнительных режимов дает возможность настроить систему максимально точно, вплоть до часов и минут.
Особенности монтажа. Во время установки важно обратить внимание на рекомендации производителя. Некоторые модели устанавливаются строго в определенном положении. Ошибки при монтаже — частая причина некорректной работы регуляторов.

Регулятор температуры на радиаторе

Из этого следует

Продолжительный отопительный сезон в России и нестабильность погодных условий обязывает обдуманно подходить к вопросу проектирования системы отопления, выбора основного и дополнительного оборудования. Батарея с постоянной температурой — неудобный вариант: при изменении погоды за окном в комнате может быть холодно или жарко.

Правильный выбор терморегулятора для газового котла позволит устроить качественное и комфортное отопление в доме при существенной экономии энергоресурсов. Выбор прибора должен быть основан на предварительных расчетах теплопотребления и с учетом типа системы. Наличие дополнительных функций (GSM-управление, контроль работы других устройств, другие) — полезная опция, но не обязательная. Ориентируйтесь на рамки бюджета.

Терморегулятор с GSM-управлением

После того как выбор сделан, важно правильно выполнить установку прибора. Обязательное правило — соблюдение требований производителя, указанных в технической документации. В качестве места монтажа блока управления рекомендуется выбирать наиболее проходную и людную комнату. Чаще всего это гостиная.

Термодатчик имеет относительно невысокую стоимость, но выполняемые им функции помогут немало сэкономить, а также избежать больших финансовых трат. Данное капиталовложение полностью себя оправдывает, является выгодным с практической и экономической точек зрения.

Видео по теме:

Регулятор температуры для котла отопления

Главная » Отопление » Регулятор температуры для котла отопления

Терморегуляторы для систем отопления, а также их подключение

Постоянный расход топлива или электроэнергии в нагревательных приборах невозможен при изменении температуры нагреваемой среды, как это происходит в отапливаемой квартире во время колебания климатических условий. Естественно, что при похолодании для поддержания комфортной температуры понадобится большая мощность системы отопления, которая достигается увеличением расхода энергии. Отслеживание допустимого диапазона температур обеспечивают специальные терморегуляторы для котлов отопления.

По-другому терморегуляторы называют термостатами, термодатчиками, термореле, но в независимости от названия, сложности, точности и функциональности приборов их основным предназначением является отслеживание изменения температуры теплоносителя или воздуха в отапливаемой комнате с выдачей сигнала на включение или выключения отопления в зависимости от измеряемых датчиками параметров и предустановленных температурных режимов работы.

Пример терморегулятора, предназначенного для регулировки температуры теплого пола

Основополагающий принцип терморегуляции систем отопления

Многие люди, жившие в эпоху социализма, помнят тарификацию газа по отапливаемой площади, без применения счетчика. При таком подходе котел отопления мог гореть на максимуме круглые сутки, а терморегулирование в доме осуществлялось путем сброса слишком жаркого воздуха через открытые окна. В наше время, когда на счету каждый кубометр газа или киловатт*час электричества, такое расточительное расходование энергоресурсов будет крайне невыгодным, поэтому существует необходимость в регулировке мощности систем отопления в зависимости от потребности.

Неэкономичная регулировка температуры в комнате при помощи открытого окна

Производители систем отопления издревле знали о зависимости температуры в отапливаемом помещении от расхода топлива, поэтому сразу начали устанавливать ручные регуляторы подачи энергоносителя и стали разрабатывать термостат для котла, функционирующий в автоматическом режиме. Принцип работы подобного термостата с успехом используется до сих пор – это реакция на температуру теплоносителя, возвращающегося в котел после прохождения радиаторов отопления. Если вода после радиаторов возвращается горячей – значит, батареи отопления прогреты, а воздух в помещении достаточно теплый, и не оказывает существенного влияния на охлаждение теплоносителя, соответственно подачу топлива в котел можно уменьшить.

Пример термостата, регулирующего подачу газа в котел

Данные термостаты не используют электричества и работают благодаря неравномерному тепловому расширению в биметаллической пластине. При нагревании изгибающаяся пластина надавливает на заслонку газового клапана и подача газа в котел уменьшается, а при охлаждении происходит обратный процесс. При появлении интенсивного пламени или резкого роста температуры, биметаллическая пластина термостата сработает как термопредохранитель, полностью перекрывая подачу топлива или воздуха в твердотопливных котлах.

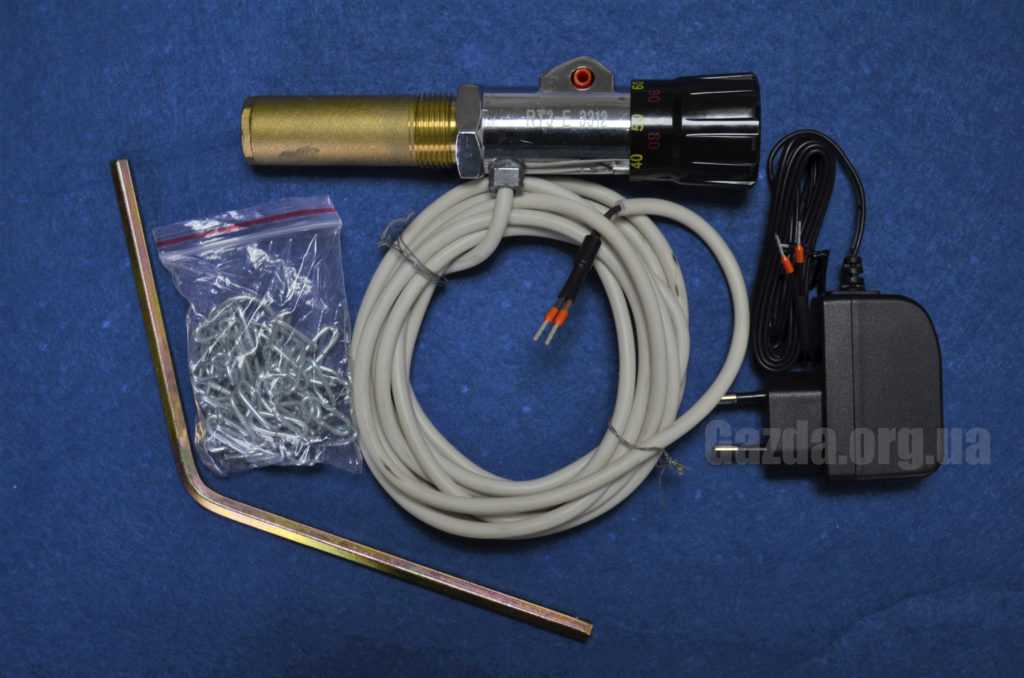

Термостат для твердотопливного котла. В комплект поставки входит рычаг и цепь для управления заслонкой

Контроль температуры в помещении

Современный терморегулятор для котла работает в системе управления нагревательного прибора, которая также отслеживает такие параметры, как наличие тяги в дымоходе, давление газа в газопроводе, обеспечивает циркуляцию теплоносителя, и т. п. Данный всеобъемлющий контроль параметров, и программирование работы котла возможно при использовании электронных систем управления. Но даже очень «умная» и «продвинутая» электроника, определяющая изменение температуры в котле не способна обеспечить комфортный нагрев помещения, если система отопления рассчитана неправильно, или изменились условия эксплуатации.

Электрический датчик тяги для газового котла

Например, при трескучем морозе за окном, в сопровождении порывистого ветра теплопотери через стены и щели помещения будут увеличены, что незамедлительно скажется на снижении температуры в доме, даже если батареи отопления и возвратная труба будет относительно горячей. При невозможности уменьшить теплопотери, единственным способом повысить температуру в помещении будет ручное увеличение мощности отопления.

Ручная регулировка температуры на встроенном в котел термостате

В данном случае в роли термодатчика для обогревателя выступают тепловые ощущения нервной системы человеческого организма, которые преобразуются в команду телу: встать и пойти перенастроить котел. Логично, что появились электрические устройства, контролирующие температуру в помещении, и связанные с системой управления котлом. Таким образом, вся система отопления будет работать для поддержания заданной температуры в зоне контроля независимо от изменения внешних условий.

Определение своими руками интенсивности обогрева батарей отопления

Применение удаленного терморегулятора

Принцип действия удаленного термодатчика практически не отличается от функционирования встроенного в котел термостата – при достижении пороговой температуры дается команда на увеличение или снижение мощности. Подключение терморегулятора к обогревателю может быть осуществлено при помощи кабеля или беспроводного соединения, при условии, что котел поддерживает данную возможность. Установка даже самого простого терморегулятора, отслеживающего лишь изменение температуры, позволит существенно снизить затраты на отопления, избегая излишнего перегрева в помещении, поддерживая заданный температурный режим.

Установка температурного режима на удаленном от котла терморегуляторе

Установка в детской комнате удаленного терморегулятора котла позволит поддерживать оптимальную температуру для детей, не опасаясь их переохлаждения вследствие изменяющихся погодных условий на улице. Также стабильность температуры очень важна для людей преклонного возраста, или страдающих различными заболеваниями, для лечения которых необходим постоянный комфорт в комнате пребывания.

Установка терморегулятора в детскую позволит избежать переохлаждения детей в холодное время суток

Более функциональные и дорогие терморегуляторы имеют возможность программирования различных температурных режимов отопления помещения в зависимости от времени суток или дней недели. Например, по будням в дневное время, когда дети в школе, а все взрослые на работе – незачем интенсивно топить детскую и весь дом, компенсируя теплопотери. Поэтому, на период отлучения членов семьи терморегулятор можно запрограммировать на понижение температуры, что снизит теплопотери и счета за энергоресурсы, а ко времени возвращения детей со школы автоматика снова повысит мощность отопления.

Программирование температурных режимов работы котла

Таким образом, при использовании программированного терморегулятора можно добиться существенной экономии энергоресурсов, комбинируя, в зависимости от потребности, различные режимы работы:

Отсутствие хозяев в доме – поддерживается минимальная температура, необходимая для жизнедеятельности растений и домашних животных;
Интенсивный разогрев системы отопления перед приходом жильцов в помещение, осуществляемый программно или с помощью дистанционной команды;
Установка и использование шаблонов управления отоплением в различное время суток в будничные и выходные дни.

Пример программируемого терморегулятора

Подключение и установка терморегуляторов

Производители современных котлов и систем отопления оснащают свои нагревательные приборы разъемами или беспроводными портами для подключения дополнительных термодатчиков, устанавливаемых в контрольных точках помещения. Также многие компании, выпускающие обогреватели, предлагают в качестве опции собственные дополнительные контрольные устройства различной функциональности. В этом случае узнать о том, как подключить терморегулятор к нагревательному прибору, можно из его инструкции по эксплуатации.

Подключение терморегулятора к котлу, поддерживающему данную возможность

На рисунке ниже показана обобщенная простая схема подключения термостата к нагревателю. Существует несколько общих правил и требований по установке и размещению терморегуляторов различной функциональности. Нужно помнить, что работа системы управления будет зависеть от нагрева и охлаждения небольшого термоэлемента, а быстрота реакции напрямую зависит от скорости изменения температуры.

Обобщенная схема подключения термостата

Очевидно, что заблокированный мебелью или шторами терморегулятор будет с опозданием реагировать на изменение параметров в помещении. Возможна и противоположная ситуация – при размещении термодатчика напротив дверей при их открывании будет каждый раз появляться сквозняк, интенсивно охлаждающий теплочувствительный элемент, что приведет к слишком частому увеличению мощности. Показания терморегулятора будут недостоверными, если он установлен слишком близко к излучающему тепло котлу.

Установка программируемого терморегулятора с проводным интерфейсом недалеко от теплого котла не позволит достоверно контролировать температуру в помещении

Поэтому, при выборе места установки терморегулятора рекомендуется опытным путем найти наиболее приемлемую точку, где влияние нагревающих и охлаждающих конвекционных потоков скомпенсировано, а тепловое излучение от различных бытовых электроприборов и Солнца сведено к минимуму. При установке терморегулятора на внешнюю стену, которая может промерзать, следует позаботиться о термоизоляционной прокладке, чтобы избежать ложных срабатываний системы отопления.

Рисунки, наглядно демонстрирующие подходящие и нежелательные места для установки терморегулятора

Реализация раздельной регулировки температуры в комнатах

Применение единичного терморегулятора позволит удерживать комфортную температуру в самой важной комнате в доме, а в остальных помещениях температурный режим будет отличаться от контрольного в зависимости от качества утепления и площади радиаторов. Для полноценной и независимой регулировки теплового климата во всех помещениях потребовалась бы установка индивидуального терморегулятора и котла (или отдельного контура) для каждой комнаты. Очевидно, что такой подход является слишком затратным, поэтому данную проблему решают при помощи терморегуляторов, устанавливаемых на радиаторы отопления.

Установка терморегулятора на радиатор отопления поможет сэкономить денежные средства

Более эффективным способом тепловой регулировки является смешивание горячего и холодного теплоносителя для достижения оптимальной температуры радиатора отопления. Данное смешивание теплоносителей осуществляется специальным трехходовым клапаном. Установка подобного клапана в систему отопления каждого помещения позволит контролировать в нем заданный температурный режим при контроле терморегулятора, установленного в данной комнате.

Установка и настройка индивидуального терморегулятора для каждого радиатора отопления

Таким образом, число комнат в доме с независимо регулируемой температурой будет зависеть от количества терморегуляторов и смесительных трехходовых клапанов. Но, даже установка в систему отопления одного датчика и смесительного трехходового клапана поможет модернизировать устаревший котел, с все еще исправно работающим встроенным термостатом.

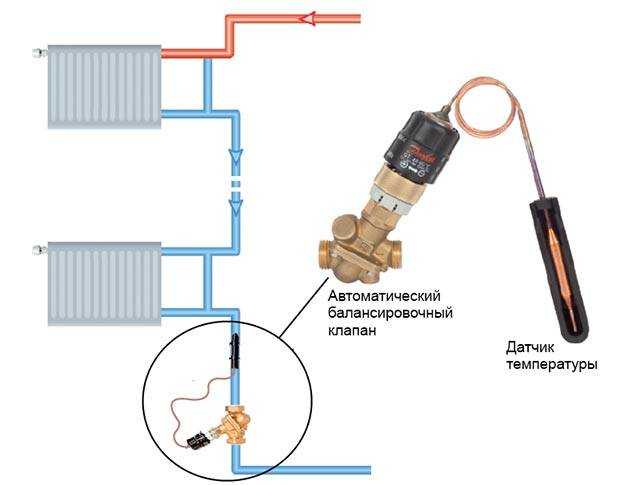

Принцип действия смесительного трехходового клапана

В данном случае схема подключения терморегулятора и трехходового клапана никак не затрагивает внутренние узлы котла, и сказывается на его работе лишь косвенно – при подаче со смесителя в возвратную трубу горячей воды встроенный термостат отреагирует и уменьшит подачу топлива. При охлаждении комнаты терморегулятор закроет клапан, и циркуляция горячего теплоносителя будет происходить во всей системе с интенсивной отдачей тепла.

Схема системы отопления с одним трехходовым клапаном

Советы по выбору терморегуляторов

Поскольку самовольное внедрение в работу газового оборудования опасно и преследуется по закону, применение терморегуляторов и смесительных клапанов позволит увеличить ресурс эксплуатации устаревшего котла, без изменений во внутренней системе, с возможностью автоматической регулировки температуры. В данном случае нужно подобрать совместимые терморегуляторы и электрические трехходовые клапаны.

При выборе любого терморегулятора нужно помнить – он будет малоэффективным при неправильном расчете системы отопления и плохом утеплении

Самые простые терморегуляторы имеют регулируемый диапазон температур, при преодолении которых устройство на выходе может иметь два состояния – включено, или выключено. На входе подключаются фаза, рабочий ноль и заземление (устройство должно иметь соответствующую маркировку клемм), а на выходе подключается нагрузка – смесительный клапан, инфракрасный излучатель или электрический ТЭН.

Модульный терморегулятор для электрокотла с цепями управления накалом и циркуляционным насосом

Терморегулятор для электрического котла работает по аналогичному описанному выше принципу, с той разницей, что должна быть обеспечена коммутация больших токов, ведь электрокотел потребляет значительно больше электроэнергии, чем системы клапанов. Поэтому при покупке терморегулятора для электрокотла в первую очередь следует проверить соответствие токов коммутации и потребления, а также убедиться в наличии выводов для подключения циркуляционного насоса.

Регулятор температуры для твердотопливного котла

Твердотопливный отопительный котел – это вариант для тех, кто хочет иметь в своем доме автономную, недорогую, не зависящую от газового обеспечения и электроэнергии, отопительную систему. Главное – запастись дровами, углем, древесными гранулами, опилками и другими твердыми продуктами горения, на котором и будет работать котел. И благодаря процессу длительного горения твердого топлива температура в доме будет всегда нужной, а, чтобы контролировать и регулировать температуру в доме, конечно, понадобится терморегулятор.

Виды котлов и необходимость терморегуляторов

В данном виде отопительной системы часто используют чугунные и стальные котлы. И те и другие имеют как положительные, так и отрицательные характеристики. Например, стальные обладают высокой теплоотдачей, быстрым нагревом и сравнительно низкой ценой. Но могут подвергаться воздействию внешней среды. Тогда при коррозии или засорении может испортиться вся тепловая система. Чтобы этого не произошло, необходимо контролировать температуру в котле и регулировать температурные режимы.

Чугунные же, наоборот, имеют высокую прочность, практически не поддаются коррозии и воздействию внешней среды, надежны и стабильны в эксплуатации, долго держат тепло, состоят из легко заменяющихся секций. Но котлы длительного горения твердого топлива из чугуна, по мнению специалистов, могут дать сбой лишь в случае резких перепадов температуры. Поэтому при монтаже такого котла необходимо произвести правильно и профессионально обвязку котла. И, конечно, нужно постоянно отслеживать температурный режим и регулировать его по мере надобности.

Если верить специалистам, то при использовании терморегулятора экономится 15-20% топлива, тепло сохраняется в нужных параметрах, происходит при необходимости включение или выключение всей системы отопления.

Чем отличается термостат от терморегулятора

Термостат уже включен в систему теплонагревателя и отвечает за работу теплоносителя. Это механический прибор, который, как правило, продается уже вместе с котлом. Его плюс – вы можете постоянно отслеживать температурный режим в теплоносителе, этот процесс не зависит от наличия электроэнергии в доме. Минус – регулировать температуру будете вручную.

Терморегулятор – отдельно монтирующийся механизм, который автоматически отслеживает температуру теплоносителя, помещения, контролирует ее, регулирует правильную нужную подачу тепла. И делает это все в течение суток автоматически, без вмешательства пользователя.

Нюансы использования

Терморегуляторы для твердотопливных котлов должны быть настроены на среднюю температуру в доме +20 градусов Цельсия. Но есть нюансы:

В детской комнате температура предпочтительна +22.
В комнате, где проживают пожилые люди, люди с ограниченными возможностями +23.
В случае проживания гипертоников лучше держать более низкий температурный режим +18,+19.
В ночное время рекомендуется +19,+21.

Виды терморегуляторов

Выбор регуляторов температуры огромен – от механических термостатов до программируемых, на микропроцессорной основе.

Так называемые комнатные регуляторы устанавливаются в любом помещении и реагируют на температуру в нем. Главное при установке – не закрывать приборы мебелью, шторами, любыми предметами. Тогда показатели могут не совпадать с реальностью, и вся система даст сбой.
Регулятор вентильных устройств привязан к конкретной линии топлива и контролирует температурный режим не самого котла, а отрезка в определенном месте, где установлен вентиль, вмонтированный в трубе.
Автоматический термостат цилиндра – самое простое приспособление для двухкамерного обычного котла. Этот прибор устанавливается на котле, программируется, как правило, только на максимальную температуру и заставляет котел отключиться, когда температура нагревательного элемента превышает запрограммированную.
Зональные регуляторы – программируются на определенную зону помещения и предотвращают не только отключение или высокую температуру, но и сообщают все показатели, которые необходимо знать потребителю.

Кроме того, все терморегуляторы делятся на:

Проводные.
Дистанционные.

Основной критерий выбора – легкость монтажа. Также надо учитывать, чтобы котел и терморегулятор были совместимы. Для этого нужно покупать все оборудование одного производителя или обратиться за помощью специалистов.

(4 голосов, рейтинг: 4,75 из 5) Загрузка…

poluchi-teplo.ru

Терморегулятор для котла – автоматика позаботится о комфортной температуре в жилище!

Терморегулятор для котла позволяет управлять работой отопительного агрегата в автоматическом режиме, обеспечивая тем самым максимально комфортную температуру в жилище.

Существует несколько видов агрегатов, используемых для отопления жилых помещений. Потребители монтируют в домах и квартирах электрические, газовые, твердо- и жидкотопливные котлы. Все эти установки в части регулирования температуры имеют определенные особенности. Электрические агрегаты, например, снабжаются специальным механическим таймером. Он позволяет выбирать один из трех вариантов функционирования котла:

1. Оборудование выключено.
2. Подача горячей воды.
3. Запуск и отключение агрегата в заданное время.

Такой таймер в большинстве случаев выполняется в виде циферблата с 24 делениями. Пользователь устанавливает диск на определенную отметку. В заданное время котел автоматически включается и начинает обогревать помещение. Кроме того, таймер можно запрограммировать на включение/выключение агрегата через определенные промежутки времени (15, 30, 60 минут).

Отопительный котел

Жидко- и твердотопливные котлы, как правило, оснащаются специальным термоэлементом – элементарным по конструкции приспособлением для автоматического открытия и закрытия заслонки тяги. Здесь все просто. Горение будет тем сильнее, чем больше открыта заслонка. В более современные котлы на жидком и твердом топливе встраивают не термоэлемент, а контроллер. Он дает возможность точнее регулировать работу отопительного оборудования за счет управления воздушного потока, поступающего в камеру сгорания.

Установки, работающие на природном газе, получили наибольшее распространение. Они дешевы в эксплуатации, надежны, экономичны, могут быть одно- и двухконтурными. В первом случае агрегат располагает всего одним теплообменником. Подобные установки используются исключительно для отопления. Двухконтурные аппараты не только обогревают жилище, но еще и подают горячую воду. Газовые агрегаты всегда используются с терморегулятором, который нередко называют термостатом, программатором, термодатчиком или датчиком температуры. Это устройство мы и опишем максимально подробно. После прочтения статьи вы без проблем выберете и подключите терморегулятор для котла.

Интересующие нас приспособления бывают центральными, радиаторными, комнатными. Терморегуляторы для батарей отопления позволяют настраивать температуру в каждом помещении жилища. Подобные устройства очень просты. Они представляют собой клапан, с помощью которого можно снижать либо увеличивать подачу горячей воды на радиатор.

Центральные термостаты обычно устанавливаются в котельных, обеспечивающих отопление коттеджей на несколько семей, многоквартирных домов. А вот в отдельных квартирах с автономным обогревом на газовые агрегаты монтируются комнатные регуляторы температуры. Они постоянно поддерживают оптимальную температуру в жилище без необходимости вмешательства человека в работу системы отопления.

Регулятор температуры для газового котла имеет понятный принцип работы. Разобраться с ним несложно. Потребитель программирует определенную температуру в помещении (допустим, +22°) и включает отопительный агрегат. Котел начинает нагревать воду, которая поступает в радиаторы. Когда температура в доме (квартире) достигает показателя +22°, термостат отключает систему отопления. Котел не работает. При падении температуры воздуха в жилище на 0,5° терморегулятор снова запускает отопительное оборудование и выключает его при достижении +22°.

Важный момент! Термостат отключает не только горелку газового агрегата, но и его насос. А значит, потребитель уже начинает экономить электрическую энергию.

Здесь есть еще один момент. Теплоноситель в отопительной системе остывает ощутимо быстрее, чем температура в помещении. За счет этого мы снова экономим, так как котел будет включаться значительно реже (в 5–10 раз). Как результат – уменьшение цифр в счетах за оплату электроэнергии, увеличение долговечности отопительного газового агрегата и при этом всегда комфортная температура в доме.

При выборе термостата следует учитывать, что описываемые устройства подразделяют на:

Беспроводной терморегулятор

Беспроводные термодатчики состоят из двух блоков. Один из них располагает приспособлением, замеряющим температуру. Он ставится в помещении. Второй блок подключается к котлу. Между собой эти два элемента связываются радиосигналом. Главное достоинство такого терморегулятора – отсутствие необходимости в прокладке кабеля. Монтаж проводных устройств более сложный. Придется пускать провод от котла к блоку, установленному в комнате, демонтировать плинтуса, порожки под межкомнатными дверями и так далее.

Также термостаты делят на простые и программируемые. Они характеризуются разной функциональностью. К одноконтурным котлам обычно подключают простые устройства, которые выполняют одну задачу – удерживают температуру в жилище на заданном уровне. С двухконтурным агрегатом все сложнее. В данном случае рекомендуется подсоединение программируемого термостата к газовому котлу. Такое приспособление дает возможность:

выбирать дневную и ночную температуру;
программировать котел на несколько месяцев вперед и на каждый день недели;
задавать любые режимы функционирования отопительной установки.

Программируемый термостат может поддерживать температуру в жилище на требуемом уровне

Удобство применения программируемого устройства очевидны. С его помощью вы сможете поддерживать температуру в жилище на требуемом уровне вне зависимости от того, как долго вас не будет дома (неделю, месяц), а также придерживаться максимально приемлемых для вас нормативов отопления.

Чтобы правильно приобрести термодатчик и без проблем подключить его к котлу, следует получить консультацию профессионала в сфере отопления жилых помещений. Желательно покупать регулятор температуры того же производителя, который выпустил газовый агрегат. Тогда подключение термостата к отопительной установке пройдет по-настоящему просто. А сам процесс эксплуатации системы отопления будет надежным и безаварийным.

Подключение термодатчика

Теперь давайте разберемся, как подключить термостат к газовому котлу. Но прежде примите во внимание следующее. Запрещается закрывать датчик температуры шторками и занавесками, фальш-панелями и разнообразными декоративными элементами (полочками, навесами и так далее). Не монтируйте терморегулятор около предметов и конструкций, которые будут мешать свободной циркуляции воздуха в помещении, а также около кондиционеров, электропечей, нагревателей. Если не соблюдать этих требований, датчик не сможет точно замерить температуру в комнате.

Подключаются рассматриваемые нами устройства по далее приведенному алгоритму:

1. Тщательно изучаете инструкцию по монтажу термостата.
2. Отключаете отопительный агрегат от электросети.
3. Находите в котле контакты для подсоединения регулятора. Они указываются в схеме, прилагаемой к агрегату. Место подключения в котле хорошо видно визуально – производители монтируют на него специальную перемычку. Ошибиться трудно.
4. Демонтируете перемычку, подсоединяете терморегулятор. Никаких дополнительных действий с подключенными проводами выполнять не нужно.

Обратите внимание. Программируемые регуляторы температуры нередко подсоединяются к клеммам, имеющимся на газовом агрегате. Принцип выполнения работ в подобных случаях будет аналогичным.

Настройка термостата также не вызывает серьезных проблем. Изучаете инструкцию, пробуете разные режимы работы, выбираете те, которые вам подходят. И не забывайте – вы всегда можете выполнить повторную настройку терморегулятора в нужное вам время. Пусть в вашем доме всегда будет тепло и уютно!

obustroen.ru

Как выбрать термостат для котла?

Каждый человек для создания наиболее комфортного отопления своего жилища сталкивается с вопросами: как выбрать отопительную систему, какой способ контроля температуры предпочесть, какой терморегулятор для котла (термостат) выбрать.

Регулятор температуры отопительного прибора

Виды и типы котлов

На сегодняшний день основной выбор отопительной системы заключается в определении приоритета электрического или газового котла. Ввиду частых отключений электричества, по причине перегрузки сети – установка таких котлов менее распространена на территории нашего государства. Итак, следующим этапом при выборе отопительной системы для помещения является определение ее месторасположения: на полу или на стене.

Основным предназначением напольных котлов является нагрев технической воды, в то время как настенные – это универсальные обогревательные системы, которые служат для нагрева как технической, так и потребительской воды.

Типы газовых котлов

Газовые котлы бывают одноконтурные и двухконтурные. Основным отличием последних является возможность осуществлять нагрев не только помещения, но и проточной воды. Регулирование подачи горячей воды по батареям осуществляют термостаты для котлов, которые рекомендуется устанавливать в каждом помещении отдельно.
С открытой и закрытой камерой сгорания. Котлы с открытой камерой сгорания устанавливаются только в больших помещениях.
Напольные и настенные.

Основные отличия терморегуляторов и термостатов

Качественная работа отопительной системы позволяет не только осуществлять поддержку оптимальной комфортной температуры в помещении, исключая перегрев или переохлаждение, а также достигать значительной экономии финансовых средств по оплате за использованный газ. Для того чтоб отдать предпочтение в сторону того или иного устройства необходимо знать основные функциональные отличия, которые присущи обоим термостатам.

Комнатный беспроводный термостат

Основные функции, которые выполняют терморегуляторы для котлов — это контроль требуемого диапазона температуры воды на выходе из котла, предварительно установленного вручную.

Главным недостатком использования такого устройства является необходимость осуществлять регулирование температуры при изменении погодных условий или иных факторов. В этом случае нагрев/охлаждение воды происходит скачкообразно, в результате чего изменение температуры в помещении наблюдается по прошествии какого-то времени.

Следует заметить, что для поддержания заданного нагрева теплоносителя котел должен достаточно часто включать горелку в рабочее состояние, что, в свою очередь, ведет к дополнительным затратам горючего. Главным достоинством такого оборудования является невысокая стоимость прибора, которая обеспечивает качественный контроль работы котла.

Комнатные термостаты для газовых котлов работают по принципу снятия показаний температуры воздуха в помещении и соответствующего регулирования микроклимата. Отметим, что температура воздуха в помещении изменяется медленнее, чем жидкости в водных термостатах, а соответственно и необходимость подачи газа на горелку будет осуществляться реже.

Регулируемый термостат

Таким образом, используя термостаты воздушного контроля в помещениях, получаем экономию финансов и топлива в существенных объемах. Для установки комфортной температуры в нескольких помещениях с индивидуальными контурами отопления необходимо использовать комнатный термостат для котла и систему коллекторов, которая обеспечит подачу теплоносителя требуемого нагрева.

Виды домашних термостатов и вариации их настроек

На сегодняшний день существует 2 вида терморегуляторов для помещений:

Проводные. Одним из основных условий хорошей работы проводных терморегуляторов является качественный монтаж проводников, который обеспечивает бесперебойную связь котла с контроллером, установленным в определенной точке помещения и подающим сигнал на подачу горячей воды в конкретный контур.
Беспроводные. В таких терморегуляторах регулирование и корректировка рабочего процесса системы осуществляется при помощи радиосигнала, поступающего на датчик. Такой термостат для котла состоит из 2 блоков, один из которых устанавливается непосредственно возле котла и соединяется с его клеммами, а второй устанавливается в том помещении, из которого предполагается осуществлять управление и корректировку температуры. Связь между этими двумя блоками (исполнительным и контроллерным) осуществляется непосредственно по выделенному радиоканалу. Следует заметить, что блок-контроллер отличается от исполнительного блока наличием жидкокристаллического дисплея и мини-клавиатуры.

Относительно выполняемых функций комнатные терморегулирующие устройства разделяются на 2 вида:

простые термостаты;
программируемые комнатные термостаты для газовых котлов.

Основное назначение, которое выполняет простой комнатный термостат для газового котла, является контроль и поддержание предварительно заданной температуры. В случае с установкой программируемого термостата, владелец имеет ряд преимуществ, которые позволяют создать в заданном помещении наиболее комфортную температуру, используя:

Дистанционное управление работой обогревательного котла;
Возможность установки желаемой температуры в режимах «день» и «ночь».
Быстрое дистанционное изменение существующих температурных параметров в помещении.
Возможность осуществления программирования отопительной системы по дням недели.
Осуществление автоматического контроля температурного режима в помещении, используя термостаты для котлов.
Относительно быстрое изменение температуры в помещении после внесения корректировок.
Низкий топливный расход.
Долгое поддержание работы устройства за счет использования аккумуляторов.

Советы по эксплуатации

Одним из наиболее приемлемых вариантов использования систем регулирования и отопления помещения является установка отопительного котла и автоматики от одного надежного производителя, который осуществляет выпуск продукции на длительный и безаварийный срок службы.
Устанавливать проводной термостат для газового котла необходимо до начала осуществления ремонтных работ в помещении. В противном случае возникнет необходимость штробления стен, а соответственно и порчи внутреннего дизайна помещения.
Установку контроллеров в помещении необходимо осуществлять на открытом пространстве, чтоб не загораживало устройство ни мебель, ни декоративная отделка помещения (шторы, ковры, картины и так далее).

Выбирая комнатный термостат, следует обратить внимание не только на его достоинства, но также на недостатки, чтоб окончательно определить приемлемость использования прибора в помещении для создания наиболее комфортной температуры.

klivent.biz

Смотрите также

Полипропиленовые трубы для отопления как выбрать
Радиатор отопления настенный
Газовый котел отопления бош
Система водяного отопления с естественной циркуляцией
Монтаж отопления загородного дома
Все для отопления
Какие лучше радиаторы отопления алюминиевые или стальные панельные
Универсальные котлы отопления дрова электричество
Проект естественной циркуляции отопления
Укладка теплых полов от системы отопления
Присоединение системы отопления зависимое или независимое

классификация, принцип работы термостата и особенности при оснащении термодатчиком

Основной проблемой, требующей разъяснения, можно считать такую: терморегулятор для котла отопления — это только регулятор температуры или нечто многофункциональное.

В первую очередь, это элемент, управляющий системой отопления, обеспечивающий оптимальный температурный режим, предохраняющий помещение от перегрева и минимизирующий энергетические затраты.

Функциональное назначение
Классификация терморегуляторов
- Программируемый комнатный контроллер
- Центральное приспособление
Принцип действия
Регулирующий термостатический клапан
Полезные советы

Функциональное назначение

Температура теплоносителя служит важнейшим показателем функционирования системы отопления в целом и котла в частности. Сопоставив этот параметр с температурой воздуха в отапливаемом помещении и степенью нагрева используемого теплоносителя, можно корректировать работу агрегата с позиции комфортных условий проживания и показателя энергоэффективности. В этом и заключается функциональное назначение терморегуляторов для котлов отопления.

Классификация терморегуляторов

Регуляторы температуры для котлов отопления обеспечивают заданный температурный режим помещения с достаточно большой точностью. Отклонения, как правило, не превышают 0,5⁰ C — 1,0⁰

C. Их работа осуществляется посредством разнообразных исполнительных устройств, от чего собственно и зависит принадлежность терморегулятора к тому или иному типу. По количеству и содержанию выполняемых функций приборы классифицируют следующим образом:

Однофункциональные (поддерживающие исключительно заданную температуру).
Многофункциональные, или программируемые.

По типу исполнения терморегуляторы подразделяют на устройства, подключаемые к отопительному котлу посредством проводов и беспроводные. Монтаж регулирующего прибора осуществляется в доступном месте, обеспечивающем достаточный приток воздуха. Кроме того, желательно исключить размещение по соседству с регулятором бытовых электрических приборов (телевизоры, отопительные и осветительные приборы и т. п. ), поскольку это может существенно повлиять на корректность его работы.

Программируемый комнатный контроллер

Программируемый термостат для котла отопления обеспечивает возможность выбора необходимой (комфортной) температуры в нужный отрезок времени, он легко перенастраивается в другой режим работы. Оснащение устройства таймером позволяет устанавливать различные шаблоны функционирования системы отопления для выходных и будних дней. Существуют таймеры, способные поддерживать определенные параметры в зависимости от дня недели. Наличие у регулятора температуры таких функций позволяет настроить систему отопления помещения в соответствии со сложившимся образом жизни и гарантированно поддерживать температурный микроклимат даже в период отсутствия хозяев.

Этот контроллер обладает некоторыми опциями, существенно расширяющими возможности отопительной системы в целом:

«Партия», функция, обеспечивающая периодическое отключение (на несколько часов) и последующее возобновление работы системы.
«Праздник». Цель данной опции — увеличение или уменьшение интенсивности обогрева помещения в течение заданного количества дней.
«Перекрыть». Миссия, позволяющая временно изменить настройки программы в одном из периодов.

Центральное приспособление

Как правило, прибор такого типа используют для эффективного управления отопительной системой всего дома и размещают его на некотором удалении от отопительного котла. Такие устройства оснащены дилатометрическим терморегулятором, работающим дистанционно. Принцип его работы заключается в измерении температуры окружающего воздуха и в зависимости от ее колебаний включении (отключении) отопительного котла.

Принцип действия

Вне зависимости от вида конструктивное исполнение терморегуляторов соответствует одной общей схеме. Устройство состоит из 3 ключевых модулей (блоков):

датчика температуры для котла отопления с термочувствительным элементом;
блока настроек;
блока управления.

Термодатчик с термочувствительным элементом осуществляет контроль степени нагрева окружающей его среды. Изменения температуры окружающей среды вызывают изменения физических параметров элемента, улавливаемые блоком управления.

Блок управления, в свою очередь, передает сигнал одному из исполнительных устройств:

механическому клапану;
электромагнитному реле;
цифровому (аналоговому) прибору, выполняющему последующую обработку сигнала.

Функциональное назначение блока настройки заключается в фиксации значений параметров, достижение которых инициирует срабатывание самого терморегулятора.

Монтаж регулятора температуры для котла отопления осуществляется с обязательным соблюдением некоторых обязательных условий:

Прибор должен быть защищен от попадания ультрафиолетового излучения.
Внешний датчик устанавливается в местах, характеризующихся стабильностью температуры окружающего воздуха (отсутствие соседства с отопительными устройствами, сквозняков и т.
д. ).
Датчик монтируется на высоте, рекомендованной производителем.
Недопустимо закрывать устройство ширмами, шторами, мебелью и т. д.

Регулирующий термостатический клапан

Это регулирующее устройство, именуемое термостатическим вентилем (клапаном) — наиболее простой вариант решения задачи по получению теплоносителя определенной температуры. Результат достигается при смешивании холодной и теплой воды. Контроль температуры теплоносителя осуществляется не при помощи управления отопительным котлом, а изменением интенсивности потока теплоносителя через радиатор.

Конструктивное исполнение прибора довольно простое и включает в себя два основных элемента:

Собственно клапан (вентиль), являющийся, по сути, обыкновенной запорной арматурой, перекрывающей отверстие на входе в радиатор отопления. Перекрытие происходит полностью или частично, что, в сущности, и определяет количество пропускаемого теплоносителя.
Термостатический элемент с термобаллоном, заполненным специальной жидкостью (газом), расширяющейся при изменениях температуры теплоносителя.

Кроме того, термостатический клапан может рассматриваться в качестве эффективного дополнения к механическим или электронным терморегуляторам. Достоинства таких устройств заключаются в их дешевизне и простоте эксплуатации, однако, они нуждаются в периодической проверке эксплуатационных параметров.

Полезные советы

Для обеспечения качественной и бесперебойной эксплуатации термостата для котла, да и всей системы отопления в целом необходимо учесть некоторые нюансы. В связи с этим несколько полезных советов:

Приобретение регулировочного оборудования предваряется расчетом, рассматривающего такие параметры, как необходимая температура и площадь отапливаемого помещения. Такой расчет позволит избежать низкой эффективности работы системы и проблем с электропроводкой, неизбежных при подключении сверхмощного оборудования.
Несмотря на довольно хорошую совместимость терморегуляторов с большинством моделей отопительных котлов, использование оборудования одного производителя обеспечит не только легкость монтажа, но и простоту эксплуатации.
При сомнениях в необходимости покупки дорогостоящего оборудования, приобретите более дешевый (механический) вариант и протестируйте его возможности. Возможно, его функциональности окажется вполне достаточно.
Перед монтажом терморегулятора выполните теплоизоляционные мероприятия в обогреваемом помещении, поскольку большие теплопотери сведут на нет эффективность работы прибора.

Резюмируя вышесказанное, можно констатировать, что термостаты для отопительных котлов (водяных контуров, газовых приборов) все чаще позиционируются в качестве незаменимого оборудования системы отопления, обеспечивающего экономию энергоносителей, комфортное тепло и уют в помещении.

Терморегулятор для котла отопления: пример экономии

Регулятор температуры – незаменимая вещь для индивидуальной системы отопления. Он не только экономит газ, но и делает вашу жизнь комфортнее. Весьма приятное сочетание качеств, не правда ли? Надеюсь, мой рассказ убедит вас начать им пользоваться.

Зачем нужен комнатный термостат

Казалось бы, зачем усложнять схему и цеплять дополнительный прибор? Ведь в любом котле отопления есть собственный регулятор температуры. В простых моделях это механическая крутилка с цифрами 1, 2, 3… В котлах подороже стоит более современная автоматика, позволяющая задавать температуру с точностью до одного градуса. Однако, в обоих случаях речь идет о температуре теплоносителя (воды в системе отопления), а не воздуха. Чем это плохо?

В качестве примера возьмем мою «трешку» в обычной хрущевке, где два окна выходят на север и два – на юг. Что происходит в ясный день? Даже зимой солнце ощутимо прогревает южные комнаты, а возле окна вообще становится жарковато. Естественным путем тепло распространяется на большую часть квартиры и необходимость во включенном отоплении пропадает на несколько часов.

Все это время газовый котел, расположенный на северной стороне, продолжает работать. Ведь тепло туда не доходит, а вода в контуре охлаждается довольно быстро, давая котлу команду включиться. Поскольку воды в системе отопления немного, он ее быстро нагревает и снова отключается.

Таким образом, работа котла без комнатного термостата у меня выглядела следующим образом: включился, поработал 2-3 минуты, отключился, через 10-15 минут включился снова. Стоит ли говорить, что такой режим негативно сказывается как на экономии газа, так и на ресурсе самого котла. Поэтому несколько лет назад был приобретен

Механический терморегулятор для котла отопления

Простейший прибор, представляющий собой небольшую коробочку со встроенным датчиком и регулятором температуры. Подключение комнатного термостата к котлу автоматически изменяет режим его работы. Теперь включение отопления зависит не от воды в контуре, а от окружающего воздуха, который остывает гораздо медленнее.

Установив на термостате комфортную температуру, можно забыть о его существовании. Котел станет включаться значительно реже, что экономит вам газ и, соответственно, деньги. Уходя надолго из дома или уезжая на несколько дней, можно поставить на 15-18 градусов, что дополнительно уменьшит расход.

Простейшая модель стоит от $15 и экономит вам эту сумму за неполный сезон. Сравнив расход «до» и «после», оказалось, что экономия составила порядка 15-20%. До установки термостата расходовалось не менее 200 кубов газа, после стало не более 170.

Прибор устраивал всем, кроме, пожалуй, внешнего вида, который не вписывался в представления жены о современном дизайне. Поэтому в прошлом году его заменил

Программируемый терморегулятор для системы отопления

Выполняя те же функции, что и механический термостат, программатор имеет ряд дополнительных «плюшек».

Мобильность. Существуют модели, работающие по радиосигналу и не требующие провода для соединения с котлом. Актуально для неопределившихся с местоположением терморегулятора и тех, кто уже сделал ремонт, и не хочет портить стены.

У меня изначально был прокинут оставшийся кусок витой пары, поэтому выбрал проводной.

Дисплей. Удобная штука. Показывает не только установленную и текущую температуры, но и время, что часто очень кстати. Точность. По сравнении с механическим термостатом, программатор позволяет выполнить настройки с точностью до десятых градуса. Универсальность. Есть возможность настроить несколько режимов на протяжении дня или же задать индивидуальную программу на каждый день недели. Такие терморегуляторы еще называют недельными программаторами.

Из недостатков можно отметить более высокую цену (от $30) и необходимость периодической замены батареек.

Потратив несколько дней на изучение возможностей прибора и эксперименты, я остановился на следующей схеме для будней:

с 00.00 до 06.00 – 19°C
с 06.00 до 08.00 – 21°C
с 08.00 до 17.00 – 18°C
с 17.00 до 22.00 – 21°C
с 22.00 до 00.00 – 19°C

На выходных регулятор температуры работает в другом режиме:

с 00. 00 до 07.00 – 19°C
с 07.00 до 22.00 – 21°C
с 22.00 до 00.00 – 19°C

Результат меня просто несказанно обрадовал, и даже несколько удивил. В общей сложности, время «чистой» работы котла сократилось до 2-4 часов в день. Это в мороз. При плюсовой температуре отопление может не включаться сутки и даже больше. При том, что все окна практически круглосуточно открыты на микропроветривание, температура в квартире не падает ниже 21°C.

Расход газа побил все предыдущие рекорды и сейчас крайне редко превышает 150 кубов. Справедливости ради, отмечу, что вряд ли это заслуга одного лишь термостата. Одновременно с его установкой были проведены утеплительные работы и замена стеклопакетов на энергосберегающие. Безусловно, это сказалось на уменьшении теплопотерь.

Что могу сказать точно, так это то, что программатор в сочетании с утеплением дает ошеломительные результаты. Используя терморегулятор для котла отопления, вы сможете добиться максимальной эффективности всей системы и сэкономить немало денег.

Терморегулятор для котла (регулятор отопления): как подключить и настроить?

Главная » Инженерные системы » Отопление » Котлы

1. Типы отопительных котлов – как в них регулируется температура? 2. Виды термостатов – какое устройство приобрести для частного жилища? 3. Особенности комнатных терморегуляторов – что нужно знать потребителю? 4. Выбор и установка регулятора температуры – минимум сложностей!

Опубликовано: 28.03.2017Рубрика: КотлыАвтор: Andrey Ku

Типы отопительных котлов – как в них регулируется температура?

Оборудование выключено.
Подача горячей воды.
Запуск и отключение агрегата в заданное время.

Отопительный котел

Виды термостатов – какое устройство приобрести для частного жилища?

Важный момент! Термостат отключает не только горелку газового агрегата, но и его насос. А значит, потребитель уже начинает экономить электрическую энергию.

Особенности комнатных терморегуляторов – что нужно знать потребителю?

При выборе термостата следует учитывать, что описываемые устройства подразделяют на:

беспроводные;
проводные.

Беспроводной терморегулятор

Беспроводные термодатчики состоят из двух блоков. Один из них располагает приспособлением, замеряющим температуру. Он ставится в помещении. Второй блок подключается к котлу. Между собой эти два элемента связываются радиосигналом. Главное достоинство такого терморегулятора – отсутствие необходимости в прокладке кабеля. Монтаж проводных устройств более сложный. Придется пускать провод от котла к блоку, установленному в комнате, демонтировать плинтуса, порожки под межкомнатными дверями и так далее.

выбирать дневную и ночную температуру;
программировать котел на несколько месяцев вперед и на каждый день недели;
задавать любые режимы функционирования отопительной установки.

Программируемый термостат может поддерживать температуру в жилище на требуемом уровне

Выбор и установка регулятора температуры – минимум сложностей!

Подключение термодатчика

Подключаются рассматриваемые нами устройства по далее приведенному алгоритму:

Тщательно изучаете инструкцию по монтажу термостата.
Отключаете отопительный агрегат от электросети.
Находите в котле контакты для подсоединения регулятора. Они указываются в схеме, прилагаемой к агрегату. Место подключения в котле хорошо видно визуально – производители монтируют на него специальную перемычку. Ошибиться трудно.
Демонтируете перемычку, подсоединяете терморегулятор. Никаких дополнительных действий с подключенными проводами выполнять не нужно.

Понравилась статья? Поделиться с друзьями:

Регулятор температуры бойлера AquaSmart | Beckett Corp.

Как работает традиционный регулятор температуры котла

Регулятор температуры котла действует как концевой выключатель. Это центральное звено для работы горелки и циркуляционного насоса. Регулятор температуры котла имеет регулируемое измерение температуры для контроля предельных значений, которое может использоваться в различных приложениях. Концевой выключатель можно настроить на размыкание при повышении температуры и/или на размыкание или замыкание при понижении температуры. Существует три распространенных типа регуляторов температуры котла (см. рис. B), которые обеспечивают функции одинарного, двойного и тройного действия.

Регулятор температуры котла одинарного действия

(см. рис. A)
Регулятор температуры котла одинарного действия включает функцию верхнего предела, которая в основном действует как выключатель. Настройка верхнего предела – это максимальная температура, которую может достичь котел. Когда достигается уставка верхнего предела, горелка выключается. Настройка дифференциала верхнего предела примерно на 10° меньше, чем настройка верхнего предела. Когда достигается уставка верхнего предела дифференциала, управление закрывается, позволяя горелке снова включиться, если потребность в тепле все еще есть.

Нижний предел – это минимальная температура, которую может достичь котел. При достижении уставки нижнего предела горелка включается. Настройка нижнего предела дифференциала примерно на 10° выше, чем настройка нижнего предела. При достижении уставки нижнего предела дифференциала. Горелка выключается, пока нет потребности в тепле. Вы можете контролировать как верхний, так и нижний пределы, используя два регулятора температуры котла одностороннего действия, один для верхнего предела, а другой для нижнего предела.

Регулятор температуры котла двойного действия

Регулятор температуры котла двойного действия включает функцию верхнего предела/дифференциала наряду с управлением циркуляционным насосом. Функции верхнего предела/дифференциала идентичны описанию, данному для регулятора температуры котла одинарного действия.

Кроме того, регулятор температуры котла двойного действия будет использовать клеммы циркулятора, которые включают циркулятор для подачи теплоносителя в нагреваемую зону. Термостат управляет циркуляционным насосом, включая и выключая его в зависимости от измеряемой температуры в отапливаемом помещении. Регулятор температуры котла открывается, чтобы отключить циркуляционный насос, если температура воды в котле падает ниже нижнего предела для поддержания минимальной температуры котла.

Регулятор температуры котла тройного действия

Регулятор температуры котла тройного действия включает верхний и нижний пределы с дифференциальными функциями, а также реле для включения циркуляционного насоса. Функции верхнего и нижнего пределов идентичны описанию, данному для регулятора температуры котла одинарного действия. Нижний предел поддерживает минимальную температуру, а верхний предел контролирует максимальную температуру.

Регулятор температуры котла тройного действия также управляет функциями циркуляционного насоса. Циркуляционный насос обеспечивает циркуляцию теплоносителя в нагретую зону. Как и в случае контроля температуры котла двойного действия, циркуляционный насос включается и выключается по сигналу термостата. Регулятор температуры котла открывается, чтобы отключить циркуляционный насос, если температура воды в котле падает ниже нижнего предела для поддержания минимальной температуры котла.

Типичная последовательность эксплуатационных примеров

Поддержание низкого предела

(Предположение: NO TT COLND для тепла)

Поддержание высокого предела

Coll для Heat

9000

Aquasmart ™: The Heat

Aquasmart ™: Aquasmart ™: Aquasmart ™: Aquasmart ™: Aquasmart ™: Aquasmart ™: Aquasmart ™: Aquasmart ™: Aquasmart ™: Aquasmart ar: aquasmart ™: Aquasmart ™: Aquaskart at at aquastart at. Beckett Difference

Beckett AquaSmart — это усовершенствованный регулятор температуры котла тройного действия, предназначенный для использования в котельных системах жилых и небольших коммерческих помещений. Все модели включают возможность включения динамического сброса температуры Beckett HeatManager™, который при выборе обеспечивает экономию расхода топлива до 20%.

Как AquaSmart оптимизирует расход топлива?

Расчет HeatManager
Beckett AquaSmart™ оснащен функцией расчета энергосбережения HeatManager. HeatManager экономит топливо, изменяя верхний рабочий предел температуры на минимальную температуру, необходимую для удовлетворения потребности в отоплении.
Время задержки выключения циркулятора
Циркуляционный насос продолжает работу в течение времени задержки после прекращения работы котла, что позволяет максимально использовать скрытую теплоту в котле.
Обе эти функции программируются подрядчиком.

Технология HeatManager™

Beckett AquaSmart оснащен расчетом энергосбережения, соответствующим требованиям Министерства энергетики США (DOE) 2012 года. HeatManager экономит топливо, динамически изменяя верхний рабочий предел температуры на минимальную температуру, необходимую для удовлетворения потребности в отоплении. Подрядчик может настроить расчет HeatManager для максимального комфорта или экономии энергии.

Расчет HeatManager предназначен для работы котла при минимально возможной температуре, при этом удовлетворяя потребности в отоплении. Динамически изменяя температуру котла, он предназначен для снижения энергии, используемой системой, без ущерба для комфорта.

Значение по умолчанию ВЫСОКАЯ эффективность должно работать лучше всего для большинства систем. Однако существует множество системных факторов, которые могут влиять на его способность достаточно быстро реагировать на изменения и поставлять достаточное количество тепла, например, количество подключенного излучения, размер котла, расчетные температуры системы и т. д.

Параметр КПД регулирует, насколько агрессивно расчет HeatManager пытается снизить рабочую температуру котла. Если ощущается потеря комфорта, снижение настройки эффективности поможет восстановить комфорт за счет экономии топлива.

Программирование настройки HeatManager

В любом режиме или на любом экране, кроме подменю ОПЦИИ, нажмите клавишу «ОПЦИЯ».
Появится следующий экран.
РАСПРЕДЕЛИТЕЛЬ ТЕПЛА
ВВЕДИТЕ ДЛЯ ИЗМЕНЕНИЯ
Нажмите кнопку «ВВОД (СБРОС)».
Появится следующий экран.
ЭКОНОМАЙЗЕР: ВКЛ
ВВОД ДЛЯ ИЗМЕНЕНИЯ

Для включения и выключения экономайзера топлива; Нажмите клавишу «ВВОД (СБРОС)».
Чтобы отрегулировать настройку эффективности HeatManager, нажимайте клавиши «▲» и «▼», пока не отобразится следующий экран.
ЭФФЕКТИВНОСТЬ: MED
ВВЕДИТЕ, ЧТОБЫ ИЗМЕНИТЬ
Нажмите «ВВОД (СБРОС)», чтобы переключить настройку комфорта между ВЫСОКИМ, СРЕДНИМ и НИЗКИМ.

Как новый алгоритм HeatManager будет взаимодействовать с системой, использующей безрезервуарный змеевик?

Алгоритм HeatManager положительно повлияет на горячую воду, доступную в системе, использующей безбаковый змеевик. Поскольку HeatManager не меняет настройку нижнего предела для размещения безбакового змеевика или «удерживания» горелки, когда ей нужно зажечь, вы можете ожидать большей стабильности подачи горячей воды.

Как я узнаю, что система управления AquaSmart установлена правильно?

Процедура проверки системы управления AquaSmart
Эти процедуры являются типичными для стандартной конфигурации системы управления. Перед началом процедуры проверки AquaSmart убедитесь, что система управления подключена и настроена в соответствии с требованиями приложения.

	Действие подрядчика	На этом этапе: Контрольная активность		На этом шаге: Дисплей	На этом шаге: Должно быть
Этап 1	Применить не-TT запрос на тепло	Горелка включается	Горелка нагревает воду выше нижнего предела + низкий разн.	«ОТОПИТЕЛЬНАЯ ВОДА»	Горелка (B1) – вкл. Циркуляционный насос (C1) – выкл. Зональный контроль (ZC) – выкл.
Этап 2		Вода достаточно нагрета (температура выше нижнего предела + низкая разность) Горелка выключается, и включается зональный контроль.		«РЕЖИМ ОЖИДАНИЯ»	Горелка (B1) – выкл. Циркуляционный насос (C1) – выкл. Зональный контроль (ZC) – вкл.
Шаг 3	Применить запрос тепла от термостата	Горелка и циркуляционный насос должны включиться		«ОТОПИТЕЛЬНАЯ ВОДА» или «ОТОПИТЕЛЬНАЯ ГВС»	Горелка (B1) – на Циркуляционный насос (C1) – на Zone Control (ZC) – на
Этап 4		AquaSmart нагревает воду до максимального предела. При достижении верхнего предела горелка выключается		«ЦИРКУЛЯЦИОННЫЙ»	Горелка (B1) – выкл. Циркуляционный насос (C1) – вкл. Зональный контроль (ZC) – вкл.
Этап 5	Установите термостат обратно, чтобы больше не было запроса на тепло	Циркулятор должен отключиться		«РЕЖИМ ОЖИДАНИЯ»	Горелка (B1) – выкл. Циркуляционный насос (C1) – выкл. Зональный контроль (ZC) – вкл.

ПРЕДОСТЕРЕЖЕНИЕ: Не покидайте место установки, если работа AquaSmart не соответствует описаниям на любом из вышеперечисленных шагов. Выполняйте все необходимые регулировки, пока не будет проверена правильная работа. Вышеописанная процедура помогает проверить правильность работы верхнего и нижнего пределов и правильность подключения термостата к системе управления.

На какую температуру должен быть установлен котел центрального отопления?

Определить оптимальную температуру для вашего котла центрального отопления может быть сложно. Из-за колебаний наружной температуры и различных потребностей в горячей воде настройки вашего котла могут сильно отличаться от настроек следующего человека. Знание того, какой тип котла центрального отопления у вас есть в вашем доме, и типичные настройки температуры помогут вам определить наилучшую температуру для вашего котла или водонагревателя. Узнайте, каковы рекомендации, чтобы вы могли эффективно обогревать свой дом.

Распространенные типы котлов центрального отопления

Прежде чем пытаться отрегулировать температуру котла, может быть полезно понять, какой тип котла центрального отопления установлен в вашем доме и как он работает.

Комбинированные котлы

Комбинированные котлы, формально известные как комбинированные котлы, стали популярным вариантом для центрального отопления, поскольку они обеспечивают отопление и горячее водоснабжение от одного блока. Главный водопровод дома подает холодную воду в пароконвектомат. Затем котел сжигает газовое топливо для производства тепла и использует теплообменник для передачи тепла воде из камеры сгорания. Поскольку в комбинированных котлах для нагрева воды используется газ или нефть, они могут быстро нагреваться.

Эти котлы намного компактнее других котлов, поскольку им не требуется место для отдельного резервуара для воды. Эта особенность делает их идеальными для небольших объектов. Несмотря на то, что отопление и горячая вода находятся в одном блоке, комбинированные котлы не могут одновременно направлять горячую воду и в кран, и в центральное отопление. Например, если центральное отопление включено, и кто-то в вашем доме включает водовыпуск, котел временно перенаправит горячую воду в водовыпуск, пока он используется.

Обычные котлы

Обычный котел также называют котлом только для нагрева или обычным котлом. Эти типы котлов состоят из трех компонентов: бойлера, отдельного бака для хранения горячей воды и отдельного бака для хранения холодной воды. Резервуар для холодной воды обычно устанавливается на чердаке или чердаке дома и использует силу тяжести для заполнения котла. Затем котел нагревает воду и подает ее прямо в радиаторы системы центрального отопления и наполняет бак горячей водой, поэтому горячая вода есть по требованию.

Если у вас большая собственность, лучше всего подойдет обычный бойлер. Этот тип котла идеален для домов с несколькими санузлами и домов с водопроводом низкого давления. Хотя обычные бойлеры занимают больше места, их отдельные баки для воды одновременно обеспечивают горячую воду и отопление.

Системные котлы

Как и обычные котлы, системные котлы могут снабжать радиаторы отопительной водой и горячей водой по запросу через водонагреватель. Эти котлы состоят только из котла и водонагревателя. Основной водопровод дома подает воду в бойлер, что устраняет необходимость в отдельном баке для холодной воды.

Эти котлы также идеально подходят для больших домов с высокими требованиями к горячей воде. Они занимают меньше места и предлагают более гибкие варианты установки, чем обычные котлы, поскольку многие компоненты являются внутренними. Кроме того, для системных котлов по-прежнему требуется место для бойлера с горячей водой, и если в главном водопроводе низкое давление воды, это отразится на скорости потока по всему дому.

Настройки температуры котла центрального отопления

Проще говоря, нет единой температуры, на которую вы должны установить свой котел центрального отопления. Температура, на которую вы установите бойлер, будет варьироваться в зависимости от нескольких переменных, включая погоду и личные предпочтения. В идеале, вы должны отрегулировать температуру котла, чтобы поддерживать ее в определенном температурном диапазоне, чтобы предотвратить перегрев котла.

Советы по энергоэффективности

Чтобы эффективно обогреть дом и максимально повысить энергоэффективность, используйте регуляторы температуры в доме. Использование программируемых термостатов и термостатов для отдельных комнат позволяет более точно контролировать температуру в каждой комнате вашего дома. Например, в вашей спальне должно быть прохладнее, чем в других комнатах вашего дома, чтобы обеспечить комфортный и здоровый ночной сон.

Интеллектуальные регуляторы температуры автоматически регулируют температуру в вашем доме или позволяют получить доступ к элементам управления с мобильного устройства. Эти функции дают вам возможность снизить потребление тепла, когда вы находитесь вдали от дома. Настройка котла на колебание от четырех до пяти градусов в разное время дня поможет эффективно обогреть ваш дом. Сохранение домашней прохлады во время вашего отсутствия также поможет снизить затраты.

Энергоэффективные решения с Smart Touch Energy

Возможность отапливать дом и иметь горячую воду имеет важное значение для создания комфортных условий в вашем доме, особенно в зимние месяцы. Покупка топлива для поддержания работы котла центрального отопления может быть проблемой, но с Smart Touch Energy все меняется. Мы предоставляем потребителям возможность заказывать нефть и газ через Интернет, чтобы они могли согревать свои дома, не нарушая свою повседневную жизнь. Наша надежная команда доставит ваш заказ в течение трех рабочих дней или раньше.

Благодаря более чем 80-летнему опыту работы мы уверены, что сможем предоставить вам ресурсы, необходимые для эффективного обогрева вашего дома. Узнайте больше о наших услугах или свяжитесь с членом нашей команды сегодня.

Коммерческое управление отоплением | Системы управления энергопотреблением

Автономные

Блоки управления котлами

Блоки управления котлами Heat-Timer® являются отраслевым стандартом эффективности и снижения затрат на отопление в вашем здании. Профессионалам нравится простота установки и программирования, а владельцам зданий нравятся наши беспроводные датчики и мобильные системы мониторинга.

УЗНАТЬ БОЛЬШЕ

ГВС

Регуляторы воды

Регуляторы ГВС от Heat-Timer® включают электронные регулирующие клапаны, которые обеспечивают точную температуру воды при минимальных затратах. Варианты включают в себя как автономные клапаны (ETV), так и предварительно подключенную станцию (ETS).

УЗНАТЬ БОЛЬШЕ

Энергия

Системы управления

Используйте элементы управления Heat-Timer® Platinum в качестве внутренней системы управления энергопотреблением. Независимо от того, являются ли они автономными или частью полной BMS, наши элементы управления легко интегрируются и обеспечивают мониторинг и сигналы тревоги прямо на ваш мобильный телефон.

УЗНАТЬ БОЛЬШЕ

BuildingNet

Интернет-система управления для систем управления Platinum

Пакет Интернет-коммуникаций позволяет контролировать и настраивать любую систему управления отоплением серии Platinum, готовую к работе в Интернете, из любого интернет-браузера. Все операционное и записывающее программное обеспечение находится внутри панели. Это означает, что управление может быть доступно с любого компьютера, подключенного к Интернету.
Узнать больше

ETV Platinum Plus –

Электронный термостатический клапан

Электронный терморегулирующий клапан для ГВС

Когда требуется контроль температуры воды и удобное управление, ETV поможет. Этот электронный регулирующий клапан точно регулирует температуру воды для широкого спектра применений. Большой, легко читаемый дисплей и удобный модуль регулировки можно удобно расположить на расстоянии до 500 футов от клапана. Это позволяет с первого взгляда контролировать температуру воды на выходе и регулировать температуру без доступа к трубопроводу клапана.
Узнать больше

Обслуживаемые отрасли промышленности

NYC Property повышает эффективность и сокращает расходы на техническое обслуживание за счет управления котлом, датчиков и удаленной связи

NYC Property повышает эффективность и сокращает объем технического обслуживания благодаря управлению котлом, датчикам и удаленной связи

2 Heat-

Контроллеры серии MPC используют наружный сброс для циклического и/или последовательного включения паровых котлов, которые обеспечивают теплом своих жильцов, что значительно повышает эффективность.

Подробнее

Multi-MOD Control поддерживает эффективность сменной котельной системы в отеле Westin

Multi-MOD Control поддерживает эффективность сменной бойлерной системы в отеле Westin

Высокие колебания потребности в ГВС, типичные для любого отеля, требуют тщательного подхода это предотвращает трату BTU в стеке.

Узнать больше

Преобразование центральной паровой установки в местную котельную дает трехлетнюю окупаемость высотного здания

Преобразование центральной паровой установки в котельную на месте дает 3-летнюю окупаемость высотного здания

Модернизация многоквартирных домов с помощью системы управления интернет-коммуникациями ICMS и управления с погодным управлением.

Узнать больше

Обратная связь с клиентами

Доминик (владелец/Нью-Йорк, штат Нью-Йорк)
времени на наблюдение за несколькими котельными установками. Мы не смогли бы управлять нашими котельными установками по-другому».
Рик (управляющий объектами/Северная Калифорния)
«Из-за большого количества снега логистические ограничения, связанные с размещением наших объектов на большой территории, наряду с сокращением обслуживающего персонала; элементы управления Heat-Timer ® с возможностью подключения к Интернету оказались для нас бесценными в отношении обслуживания наших механических систем».
Херб (Директор по оборудованию/Литтл Нек, Нью-Йорк)
«Я сэкономил более 30% на счете за топливо, установив интернет-контроль Heat-Timer с квартирными датчиками в моем комплексе Garden Apartment. Имея более 25 котельных для мониторинга и обслуживания, оповещения позволили мне решать и выявлять проблемы до того, как они повлияют на жителей».
Роджер (Инженер объекта/Филадельфия, Пенсильвания)
«В медицинских учреждениях нет права на ошибку, когда речь идет о контроле температуры горячей воды для бытовых нужд, поэтому мы установили Heat-Timer ETV Platinum Plus».
Джимми (Директор по производству/Уайтстоун, Нью-Йорк)
«Интернет-управление Heat-Timer сэкономило мне более 23% расходов на топливо».
Сол (владелец собственности/Чикаго, Иллинойс)
«Я пользуюсь продуктами Heat-Timer последние 40 лет и не решался перейти на более новые интернет-модели с дистанционными датчиками. Я решил установить интернет-контроль с дистанционными датчиками в одном из моих зданий, чтобы протестировать его. Осознав дополнительную экономию и удаленную видимость, которую это дало мне, я решил обновить весь свой портфель».
Джош (владелец собственности/Верхний Манхэттен)
«Интернет-управление Heat-Timer с дистанционными датчиками дало мне полный обзор моего портфолио из любого места. Осмотр, который он дает мне, бесценен. Я, честно говоря, не знаю, как я жил без него»
Джон (управляющий недвижимостью/Натли, Нью-Джерси)
«Я получил предупреждение о наводнении в моей котельной через интернет-управление Heat-Timer, которое спасло нас тысячи долларов потенциально поврежденного оборудования».

О компании Heat-Timer®

Корпоративный офис и производственное предприятие Heat-Timer® удобно расположены в Фэрфилде, штат Нью-Джерси. Здесь Heat-Timer® производит свои электронные элементы управления, датчики, клапаны и приводы, используя специализированное оборудование с компьютерным управлением и автоматизированные системы тестирования. Строгие процедуры тестирования и контроля качества гарантируют, что наша продукция соответствует самым высоким ожиданиям наших клиентов.

Сделано в США

Как использовать термостат центрального отопления | Настройки и таймер

Как использовать термостат центрального отопления, чтобы максимально эффективно использовать его

Вам интересно, как пользоваться регуляторами центрального отопления и как пользоваться термостатом центрального отопления? Термостаты управляют большинством типов котлов.

Если ответы на вышеприведенные вопросы да, то вы читаете правильное руководство.

Нам всем нужно знать, как пользоваться термостатом, чтобы управлять своим домом эффективно и комфортно.

Термостаты центрального отопления позволяют устанавливать разные температуры в каждой комнате в соответствии с вашими потребностями и снижать расходы на топливо.

Использование термостата для центрального отопления

Если вы не знаете, какая температура должна быть в каждой комнате, чтобы дом был здоровым и комфортным, вы можете прочитать другое руководство здесь.

Термостаты в вашем новом котле не только облегчают его использование, но и помогают правильно использовать котел.

Каждый комнатный термостат центрального отопления значительно сокращает ваши счета за электроэнергию.

Контроль температуры и времени является решающим фактором в системе центрального отопления.

Однако среди людей существует много путаницы в отношении того, как использовать термостат центрального отопления, и это связано с тем, что на рынке доступно несколько типов и моделей.

Комнатные термостаты для центрального отопления:

Цифровой термостат для центрального отопления
Интеллектуальный термостат для управления отоплением со смартфона
Термостаты для котельных с циферблатом
Термостаты для встроенных радиаторов котлов

10053

Термостаты для котлов с таймерами

Ниже мы обсудим все, что вам нужно знать о термостатах для котлов и почему вы должны использовать их эффективно.

Как работают нагревательные термостаты?

Прежде всего, как работает термостат вашего котла?

Термометр — это то, что мы используем, чтобы видеть температуру, но термостат управляет центральным отоплением, которое показывает термометр. Без термостата вы не сможете контролировать температуру.

С помощью термостата вы можете установить желаемую температуру, если температура в вашем доме падает из-за внешней погоды или по другим причинам, термостат снова включается, чтобы обогреть ваш дом.

Как только температура возвращается к желаемому уровню, термостат отключает обогрев, чтобы не было слишком жарко. Таким образом, отопление не тратится впустую, и нет дополнительных расходов на топливо без причины.

Термостат котла имеет решающее значение, будь то настенный термостат центрального отопления, цифровой термостат для центрального отопления или интеллектуальный термостат.

Как подключить комнатные термостаты?

Некоторые соединяются с котлом проводами.
Некоторые термостаты работают от батареек и являются беспроводными.
Интеллектуальные термостаты запоминают ваш распорядок дня и адаптируются к вашим потребностям.
Программируемые термостаты отопления работают по заданному графику. Они включаются и выключаются, как и когда они запланированы.

Как установить новый термостат для вашего котла:

Несколько правил, которым нужно следовать, когда вы думаете об установке термостата для центрального отопления:

Не размещайте термостат в ловушке для солнечных лучей, за занавеской или шкафом. Причина в том, что ваш термостат не будет правильно считывать температуру снаружи.
Где разместить термостат – Располагайте комнатные термостаты для центрального отопления в местах с хорошей циркуляцией воздуха.
Когда вы настроили свой новый термостат, установите его на минимальную температуру, которая не является ни слишком горячей, ни слишком низкой, рекомендуемая температура составляет 18 градусов, но популярна 20 градусов.
Если вы замените бойлер, вам также может понадобиться повторное подключение.

Комнатные термостаты в холодный день

Когда мы чувствуем холодный день, мы думаем, что нам нужно включить отопление, но мы этого не делаем, термостат центрального отопления регулирует отопление в зависимости от погоды снаружи, поэтому, если перепады температуры замерзают, термостат продлевает нагрев.

Если хотите, вы можете изменить термостат отопления, чтобы он включался раньше, чем обычно, и вы вставали в более теплой спальне.

Программируемые термостаты

Если у вас есть программируемые термостаты отопления, у них есть возможность установить температуру и время, чтобы вы могли выбрать, хотите ли вы, чтобы утром было горячее, выключались днем, но включались раньше в вечер. Значит, вам тепло с работы домой.

Программируемые термостаты обогрева сэкономят лишнее отопление, пока вы на работе, и сократят счета за топливо, но вам необходимо учитывать нагрев и охлаждение, если ваш график однажды изменится. Когда вы покупаете новый котел, вы можете включить его в стоимость котла с некоторыми новыми сделками с котлами.

Комнатные термостаты с циферблатом

Комнатные термостаты начнут отключать отопление после того, как в помещении будет достигнута заданная вами температура.

Как только температура достигнет нужного значения, обогрев выключится.

Термостат нужно закрепить на стене.

Термостаты поглощают окружающий воздух, если воздух блокируется, термостат не может работать правильно.

Очень важно, чтобы термостат не находился за шкафами или занавесками.

У нас ошибочное мнение, что включение термостата на высокую температуру означает, что он быстро нагреет ваш дом; это миф, и вы будете иметь высокие счета за топливо.

Столько же времени потребуется вашему дому для достижения необходимой комфортной температуры. После этого он будет продолжать нагреваться до тех пор, пока не достигнет температуры, установленной на регуляторе нагревательного термостата.

Цифровые комнатные термостаты для центрального отопления

Цифровые термостаты имеют встроенные датчики, которые могут считывать температуру в помещении.

У них также есть электрические датчики, которые считывают фактическую температуру в помещении, а затем устанавливают оптимальную температуру.

Интеллектуальные термостаты

Интеллектуальные термостаты обеспечивают высочайший уровень контроля температуры центрального отопления.

Интеллектуальные термостаты позволяют управлять отоплением с помощью смартфона или планшета, где бы вы ни находились.

Умные термостаты работают через WiFi, и когда вы вводите желаемую температуру в приложении, оно подключается от WiFi к термостату.

Некоторые интеллектуальные термостаты можно подключить самостоятельно, если следовать прилагаемым к ним инструкциям.

Интеллектуальные термостаты — отличный способ сэкономить на счетах за отопление. Вы можете установить температуру по мере необходимости и когда вам это нужно, не имея установленной процедуры.

Смарт-термостаты имеют следующие функции:

· Адаптация к установленному режиму

· Реагирование на погодные условия

· Распознавание геолокации, которая идентифицирует людей в комнате или вне комнаты

Самые популярные марки умных термостатов:

Hive и Nest. Улей выиграл Который? Лучшая покупка в 2018 году.

Термостатические радиаторные клапаны

При обращении к термостатическим радиаторным клапанам он не управляет напрямую клапаном котла. Они контролируют поток воды, определяя, насколько горячая вода. Даже если вы купите лучшие комбинированные котлы или лучшие системные котлы, они не знают, насколько жарко в каждой комнате. TRV могут даже помочь дешевым котлам работать более эффективно.

Термостатические радиаторные клапаны значительно помогают поддерживать температуру в помещении на желаемом уровне, предотвращая падение или повышение температуры. Если вы используете TRV, убедитесь, что вы промыли систему центрального отопления, чтобы она работала еще лучше.

Термостатические радиаторные клапаны регулируют поток горячей воды через радиатор и уменьшают его, когда температура достигает определенного уровня.

Они определяют температуру, когда воздух обтекает их. Эти термостаты должны быть расположены на открытом пространстве.

Вы увидите символы или цифры, например, от 1 до 6, на клапане, который представляет уровень тепла, производимого радиатором.

Обычно, если установить значение 3, температура в комнате будет около 20°C.

Было бы лучше, если бы вы не устанавливали TRV на радиаторы в комнатах, где вы уже установили настенный интеллектуальный термостат, чтобы избежать конкуренции между двумя термостатами.

Теперь вы можете подключить интеллектуальный термостат к интеллектуальным радиаторным клапанам, чтобы управлять выходом тепла радиатора с помощью смартфона. Неважно, находитесь ли вы в комнате или вне дома.

Настройки сезонной температуры:

В зимнее время рекомендуется поддерживать температуру термостата в пределах 20–21°C (68–72°F по Фаренгейту).

Ночью в спальне старайтесь устанавливать температуру в пределах 17-19°C (по Фаренгейту 62-60°F), это поможет сэкономить энергию, деньги и ваше здоровье.

Лучше иметь более высокое одеяло, чем повышать температуру. Слишком жаркая спальня не подходит для вашего уровня концентрации и общего самочувствия.

В летний сезон Вы можете отключить отопление и открыть окно, если это необходимо. Если вам нужен нагрев для горячей воды, включайте его по мере необходимости, чтобы снизить затраты на топливо.

12 градусов классифицируются как слишком холодные для дома, а 30 градусов классифицируются как слишком жаркие для дома.

Если вы уезжаете в отпуск, большинство термостатов отопления теперь включают режим отпуска, поэтому вы можете отключить отопление на то количество дней, которое вы будете отсутствовать, не сбрасывая запланированные программы. Этот режим — еще один способ сократить расходы на топливо.

Термостаты производителей котлов

Несмотря на то, что существует множество стандартных универсальных термостатов, большинство производителей котлов имеют свои собственные элементы управления, которые предназначены для использования специально с их котлами, чтобы снизить эксплуатационные расходы. Взгляните на некоторые из самых популярных брендов, у которых есть собственные термостаты.

Термостаты и регуляторы Worcester Bosch
Термостаты и регуляторы для котлов Viessmann
Термостаты и регуляторы для котлов Ideal
Термостаты и регуляторы котла Baxi
Термостаты и регуляторы Glow Worm
Термостат и регуляторы котла Alpha

Не работает термостат центрального отопления

вы можете исправить себя.

Убедитесь, что термостат включен.
Убедитесь, что электричество включено. Если термостат работает от батареек, возможно, их необходимо заменить.
Если термостат старый, возможно, его необходимо заменить.
Проверить, что температура не установлена ниже 21 градуса.
Убедитесь, что котел находится в месте с циркуляцией воздуха, а не за шторами, в солнцезащитной ловушке или рядом с радиатором
Если часы изменились или произошло отключение электроэнергии, котел может сбиться. Переведите часы на правильное время.
Как автомобиль или человек, поскольку часы стареют, может начать происходить износ, поэтому вам необходимо их заменить.

Замена элементов управления новейшими более эффективными технологиями может в конечном итоге сэкономить ваши деньги.

Для получения дополнительной информации о « Как использовать термостат центрального отопления » заполните нашу контактную страницу, и кто-то свяжется с вами как можно скорее, чтобы помочь с вашим запросом. Мы предлагаем различные варианты финансирования и различные планы обслуживания по адресу Boiler Central

Контроллер температуры котловой воды представляет собой переключатель

Кэрол Фей

Регулятор температуры котловой воды — это просто выключатель, который регулирует температуру воды. Как просто вы можете получить? Это как термостат, только для воды вместо воздуха. Однако терминология, связанная с регуляторами — дифференциальный, переключающий, иммерсионный, капиллярный — создает впечатление их сложности.

Чувство трудности усиливается, когда вы пытаетесь использовать номер детали на контроллере, чтобы найти точную замену. Это почти невозможно сделать, потому что существуют сотни различных номеров деталей для очень похожих элементов управления. Даже образцовые поставщики часто не имеют доступа к перекрестным ссылкам на полные номера деталей. Однако, если вы хотите определить несколько спецификаций, вы можете с уверенностью использовать общую замену.

Вот семь вещей, которые вам нужно знать, чтобы найти идеальную замену:

Тип лампочки
Датчик температуры называется лампочкой. Три типа на выбор зависят от того, как установлен датчик. Наиболее точным является иммерсионная лампа. Он монтируется либо непосредственно в котловую воду, либо в колодец, что позволяет заменить колбу, не сливая воду из котла. Накладная лампа более удобна в установке. Монтируется снаружи котла, часто на трубопроводе. Поскольку он не находится в прямом контакте с водой, определение температуры может быть менее точным. Когда лампочка и контроллер должны находиться на расстоянии друг от друга, можно использовать удаленную лампочку. У него есть капиллярная трубка длиной несколько футов.
Длина капилляра
Капилляр — это трубка, которая соединяет сенсорную лампочку с переключателем в контроллере. Он наполнен веществом, которое расширяется при нагревании и оказывает давление на переключатель. Вот как изменение температуры воды приводит к переключению. Ваша единственная забота — убедиться, что капиллярная трубка достаточно длинная.
Рабочий диапазон
Рабочий диапазон контроллера должен включать температуры, при которых вы хотите поддерживать котловую воду. Примером может служить диапазон от 100F до 240F.
Дифференциал
Если вы попытаетесь поддерживать одну точную температуру, горелка будет постоянно включаться и выключаться. Вместо этого существует диапазон допустимых температур, называемый дифференциалом. Вот почему котловая вода не всегда имеет одинаковую температуру. Чем больше дифференциал, тем реже будет срабатывать котел, и при этом он будет работать дольше. Контроллер, изначально поставляемый с котлом, часто имеет «фиксированный» дифференциал, например 10 градусов. Для универсальности сменные контроллеры часто имеют регулируемый дифференциал, например, от 10 до 25 градусов. Вы выбираете из этого диапазона при установке.
Применение
Контроллер температуры воды может использоваться в различных целях. Используемый как верхний предел, контроллер выключает горелку котла, когда температура воды достигает максимально допустимой температуры. Работая как регулятор циркуляционного насоса, контроллер включает циркуляционный насос, когда температура воды в котле достигает определенной температуры. В качестве нижнего предела контроллер включает горелку для нагрева воды.
Сброс
Термин сброс относится к действиям элемента управления после достижения верхнего предела. Автоматический сброс означает, что горелка может снова включиться, как только температура воды упадет. Ручной сброс предназначен для ситуаций, связанных с безопасностью. Это требует, чтобы человек нажал кнопку сброса контроллера, прежде чем горелка снова сможет работать.
Действие переключения
Вы можете увидеть описание контроллера: «контакты замыкаются при повышении температуры» или «контакты размыкаются при повышении температуры». Термин «контакты» означает переключатель. Когда переключатель «замыкается», он замыкается или включается. Когда температура воды поднимается до заданного значения, переключатель что-то включает. Это может быть циркулятор. Когда вода достаточно теплая, включается циркуляционный насос, который перемещает воду для подачи тепла. Когда переключатель «ломается», он размыкается или выключается.
«Перерыв при повышении температуры» можно было бы использовать для верхнего предела. Когда температура воды поднимается до заданного значения, выключатель выключает горелку.

Вы можете выбрать контроллер с одной или несколькими из этих функций. Одна функция такая же, как у обычного бытового выключателя света. Вы можете включить или выключить один элемент. Это называется SPST (однополюсный, одноходовой).

Многофункциональные контроллеры имеют комбинацию функций, таких как верхний предел и нижний предел, верхний предел и управление циркулятором или верхний предел, нижний предел и управление циркулятором. Тогда переключение называется SPDT (однополюсное, двухпозиционное). Двойной бросок позволяет выключать одну вещь в то же время, когда включается другая, и наоборот.

Электронные регуляторы температуры делают то же самое, что и старые модели. Внутри колбы находится электронный термистор, а не термочувствительный наполнитель. Вместо капиллярной трубки электрический провод посылает сигнал сопротивления от термистора к переключателю контроллера.

В гидротехнической промышленности контроллеры температуры котловой воды известны как аквастаты. Малоизвестный факт, что Aquastat является торговой маркой. Но назовете ли вы его аквастатом или регулятором температуры воды, это все равно просто переключатель.

Кэрол Фей — технический инструктор, более 25 лет проработавший в сфере отопления и управления. Она опубликовала четыре книги и DVD из серии «Quick & Basic», включая Quick & Basic Hydronic Controls. С ней можно связаться по адресу [email protected] или на ее веб-сайте www.carolfey.com.

Какая оптимальная температура котла?

Определение идеальной температуры для вашего котла центрального отопления может быть затруднено. Настройки котла различаются в зависимости от таких факторов, как различные потребности в горячей воде и колебания наружной температуры. Чтобы иметь возможность определить правильную температуру для вашего водонагревателя или бойлера, важно знать тип котла центрального отопления, который есть в вашем доме, и общие настройки температуры котла. Чтобы эффективно обогревать свой дом, необходимо узнать, каковы рекомендации.

Explore Our Heating System ServicesCall To Schedule An Appointment

Common Central Heating Boiler Types

Contents

1 Common Central Heating Boiler Types
- 1.1 Combi Boilers
- 1.2 Regular Boilers
- 1.3 System Boilers
2 Настройки температуры котла центрального отопления
- 2.1 Рекомендуемые настройки температуры котла
3 Советы по энергоэффективности котла
4 Call Point Bay Топливо для всех ваших требований HVAC

Прежде чем пытаться отрегулировать температуру котла, полезно понять, какой тип котла центрального отопления у вас есть и как он работает.

Комбинированные котлы

Многие домовладельцы выбирают комбинированные котлы, обычно называемые комбинированными котлами для центрального отопления, поскольку они обеспечивают горячее водоснабжение и отопление от одного агрегата. Главный водопровод дома подает в бойлер холодную воду. После этого для производства тепла котел сжигает топливо и использует теплообменник для передачи тепла воде из камеры сгорания. Комбинированные котлы могут нагреваться быстро, потому что они используют мазут или газ для нагрева воды.

Комбинированные котлы более компактны по сравнению с другими котлами; им не нужно место для размещения отдельного резервуара для воды. Вот почему они являются идеальным выбором для небольших объектов. Несмотря на то, что эти котлы имеют отопление и горячую воду в одном блоке, они не могут одновременно направлять горячую воду и в центральное отопление, и в кран. Например, если кто-то в вашем доме включает горячую воду при включенном центральном отоплении, пароконвектомат временно перенаправляет горячую воду к водопроводу, пока он используется.

Звоните сегодня: (732) 349-5059

Обычные котлы

Обычные котлы, также известные как только тепловые или обычные котлы, состоят из трех компонентов; бойлер, отдельный бак для хранения горячей воды и еще один бак для хранения холодной воды. Резервуары для холодной воды обычно устанавливаются на чердаке или чердаке, и они используют силу тяжести для заполнения котла. После того, как котел нагреет воду, он подает ее непосредственно в радиаторы системы центрального отопления, а затем наполняет бойлер горячей водой. Таким образом, есть горячая вода по требованию.

Этот котел является лучшим вариантом для домовладельцев с большими участками. Обычные бойлеры идеально подходят для домов с несколькими ванными комнатами или водопроводом низкого давления. Несмотря на то, что обычный бойлер занимает больше места, его отдельный резервуар для воды обеспечивает одновременно и воду, и отопление.

Системные котлы

Системный котел может снабжать радиатор горячей водой и водой для отопления по требованию через водонагреватель, как и обычный бойлер. Эти котлы состоят из двух компонентов: бойлера и водонагревателя. Основной водопровод дома подает воду в бойлер, а значит бак для холодной воды не нужен.

Этот тип котла является идеальным вариантом для больших квартир с высоким спросом на горячую воду. По сравнению с обычным котлом системный котел занимает меньше места и имеет более гибкие возможности установки, поскольку большинство компонентов являются внутренними. Кроме того, бойлеру системного котла еще нужно место. Если в главном водопроводе будет низкое давление воды, это отразится на скорости потока по всему дому.

Узнайте больше о наших услугах по отоплению дома Позвоните, чтобы записаться на прием

Настройки температуры котла центрального отопления

В принципе, не существует конкретной температуры, на которую должен быть установлен котел центрального отопления. Есть определенные переменные, которые определяют температуру, на которую домовладельцы должны устанавливать свои котлы, включая личные предпочтения и погоду. Температуру котла желательно регулировать и поддерживать в определенном температурном диапазоне. В этом случае котел не будет перегреваться.

Советы по энергоэффективности котла

Используйте регуляторы температуры для эффективного обогрева дома, а также для максимального повышения энергоэффективности. Термостаты для отдельных комнат и программируемые термостаты обеспечивают более точный контроль температуры в каждой комнате. Например, для здорового и комфортного ночного сна в вашей спальне должно быть прохладнее, чем в других комнатах вашего дома.

Если у вас есть интеллектуальные регуляторы температуры, они будут автоматически регулировать температуру в вашем доме, или у вас будет доступ к элементам управления на вашем мобильном устройстве. Благодаря этим функциям вы можете минимизировать потребление тепла, даже когда вас нет дома. Если вы хотите эффективно обогревать свой дом, вы должны настроить котел на четыре-пять градусов в разное время суток.

Топливо для пунктов вызова для всех ваших потребностей в системах отопления, вентиляции и кондиционирования воздуха

Point Bay Fuel предоставляет высококачественные услуги по отоплению и охлаждению в Оушене и округе Монмут, штат Нью-Джерси. Наша компания имеет высококвалифицированных и лучших профессиональных сертифицированных специалистов для всех ваших потребностей в обслуживании HVAC, включая настройку котлов, ремонт кондиционеров, установку печей и многое другое. Все наши специалисты хорошо осведомлены, квалифицированы и имеют опыт правильной работы с любой системой HVAC.

Будьте уверены, у нас самые конкурентоспособные цены на услуги HVAC в этом районе.
