Редуктор давления воды: состав и принцип работы

Опубликовано: 21.05.2015

Для стабильного давления в водопроводе и его понижения всегда пригодиться такой полезный агрегат, как редуктор давления воды. Устройство отвечает за автоматическую коррекцию давления воды и самое главное, что ему для этого не требуется дополнительных электромеханических и электрических приводов. Редуктор является надежной защитой сантехники от высокого давления и резких скачков жидкости в трубопроводе. Агрегат регуляции водного напора имеет герметичный корпус из металла. Он оснащен выходным и входным патрубками с внутренней резьбой. Может быть оборудован винтом для регулирования давления и патрубком маленького диаметра для подсоединения манометра.

Содержание

Полный состав механизма
Куда монтируется редуктор
Принцип работы редуктора
Монтаж редуктора давления воды

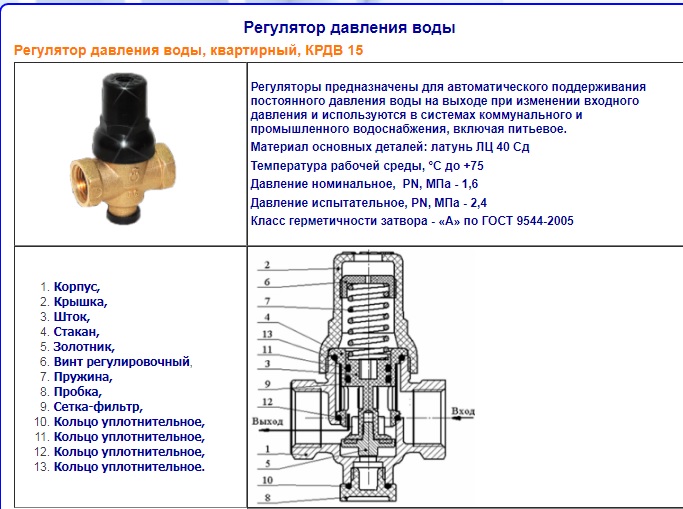

Полный состав механизма

Редуктор давления воды состоит из следующих компонентов:

Корпус с крышкой;
Пружина;
Сетка с фильтром;
Гайка и винт для регулировки давления;
Манометр;
Диафрагма;
Поршень и его тарелка;
Центральный суппорт;
Клапан с прокладкой;
Прижимной болт;
Маленькое и большое уплотнительное кольцо.

Куда монтируется редуктор

В последнее время редуктор давления воды можно часто увидеть перед стиральной машиной, бойлером, газовой колонкой и другими бытовыми агрегатами, которые «питаются» водой. Случается, что перед установкой водопровода в квартире или доме, не была запланирована заранее фиксация одного «контролера» давления на все помещение целиком. Это нужно учитывать на момент монтажа агрегата. Перед редуктором рекомендуется устанавливать водоочистительный фильтр грубой очистки. Подобный вариант защиты устройства совсем нелишний, даже несмотря на то, что в некоторых последних моделях редукторов уже установлен собственный фильтр.

Принцип работы редуктора

Принцип действия регулятора давления воды базируется на выравнивании усилий пружины и усилий диафрагмы. Когда открывается кран, то в трубе уменьшается выходное давление редуктора, а это в свою очередь снижает нажим на диафрагму. В этом случае усилие пружины больше и при его стабилизации она открывает клапан до тех пор, пока давление на выходе не сравняется с заданной величиной. В это же время выходное давление регулятора и его перепады совершенно не оказывают влияние на закрытие или открытие клапана.

Редуктор давления воды, который монтирован на входную трубу, снижает давление до необходимых показателей и выравнивает его во всей водопроводной системе квартиры, дома. Если, на момент установки трубопровода к нему не присоединили регулятор жидкости, то можно поставить редуктор на стиралку, посудомоечную машину или бойлер. Очень важно выполнить это мероприятие, если в системе трубопровода есть насос, который создает гидравлический удар (резкий перепад давления в трубе) при включении и отключении.

Монтаж редуктора давления воды

Как правило, редуктор давления воды устанавливают вверх манометром на участке подсоединения водопровода к стояку или магистральному трубопроводу. Лучше всего регулятор водного давления монтировать на горизонтальной плоскости отвода, за счетчиком.

Вдобавок к этому, стоит поставить систему фильтрации грубой очистки до установки редуктора. Но, если фильтр уже в наличии на входе трубопровода, то можно обойтись и без повторной установки. Перед регулятором водного давления и сразу за ним нужно прикрепить запорные вентили. Настройка и контроль давления в водопроводе должны налаживаться, если расход воды нулевой.

Необходимо оставить прямой отрезок на трубе после редуктора (не меньше 5 рабочих диаметров). Прибор регулировки давления можно установить самостоятельно, но только в том случае, если имеется опыт сантехнических мероприятий. Но, для качественного выполнения работы и гарантии правильной установки, желательно обратиться за помощью к профессиональному сантехнику.

Ссылки на видео:

https://www.youtube.com/watch?v=Rd4xLcT9c04

Правильное место установки регулятора давления воды в квартире

Что собой представляет устройство
Принцип работы
Установка редуктора
Неисправности редуктора

Многие хозяева новостроек задаются вопросом, нужен ли регулятор давления воды в квартире. Здесь ответ очевиден: да. Дело в том, что такое устройство позволяет защитить сантехнические приборы от скачков напора и гидравлических ударов. Чтобы добиться максимального эффекта, необходимо правильно выбрать место установки редуктора давления воды. Но, прежде всего, стоит ознакомиться с устройством и особенностями его монтажа.

Что собой представляет устройство

Редуктор давления воды – это устройство, с помощью которого осуществляется регулировка скорости прохождения воды. Иными словами, с помощью редуктора можно поднять или понизить давление жидкости в водопроводе. Устройство обладает высокой функциональностью, что объясняет его популярность.

Существуют различные виды редукторов давления воды в квартире

В основе регулятора находится механический датчик давления, с помощью которого производится управление механизмом, ограничивающим подачу воды. Для квартир и загородных домов используют поршневые и клапанные редукторы. Что касается пропускной способности, то здесь устройства разделяются на такие изделия:

бытовые;
коммерческие;
промышленные.

Помимо этого, регуляторы давления воды классифицируют по другим параметрам, таким как:

Материал корпуса. Для изготовления устройства используют латунь, никелированную или хромированную сталь.
Рабочая температура. Так, модели, которые работают до 40 градусов, устанавливают на систему холодного водоснабжения. Для горячей воды используются редукторы с рабочей температурой от 65 до 90 градусов. Запрещается использование «холодных» регуляторов на горячем водопроводе, так как это приведет к их быстрому износу.

Способ крепления. Редукторы давления могут монтироваться путем резьбового соединения или же с помощью фитингов.
Диаметр и резьба.

Все эти особенности необходимо учесть при выборе редуктора давления воды в водопроводе. Это позволит приобрести подходящий вариант для того или иного контура.

Принцип работы

В процессе работы давит на подпружиненную мембрану, которая размещена в датчике давления. При этом учитываются настройки датчика. Так, вода может преодолевать сопротивление пружины или же нет. При недостаточном давлении мембрана остается в исходном положении и редуктор не влияет на скорость потока жидкости. Но, если напор воды значительно превышает сопротивление пружины, то мембрана начинает двигаться. В результате в работу вступает поршень или клапан.

Важность регулятора давления воды в квартире

Во время гидравлического удара давление воды значительно возрастает и может достигнуть несколько десятков атмосфер. Такой моментальный скачок может привести к разрушению системы или повреждению сантехнических приборов. Поэтому специалисты рекомендуют устанавливать редуктор даже в тех системах, где риск возникновения гидравлического удара невысок.

Поршень и датчик давления образуют замкнутую систему, которая приводится в движение при малейшем изменении напора воды. Датчик в свою очередь размещается после клапана или поршня. Это позволяет контролировать и регулировать давление воды до полного прекращения гидравлического удара.

Важно: К сожалению, вода в трубопроводах может иметь в своем составе мелкие частицы инородных материалов. Когда грязь попадает между корпусом и клапаном или поршнем, то повышается износ конструктивных элементов устройства. В результате срок его эксплуатации значительно сокращается. Поэтому специалисты рекомендуют устанавливать в систему фильтры тонкой и грубой очистки. Это позволит не только защитить редуктор от загрязнения, но и увеличит его срок эксплуатации и эффективность работы. Существуют модели редукторов воды с встроенным фильтром грубой очистки, правда и стоимость их сразу возрастают. В любом случае установить фильтр перед редуктором и счетчиком воды необходимо.

Для защиты от гидроударов рекомендуем дополнительно воспользоваться гасителем от гидроударов.

Видео:

Установка редуктора

Согласно правилам по водоснабжению и канализации, монтаж редуктора давления воды должен проводиться непосредственно после запорной арматуры. Устройства устанавливают до приборов учета, что позволит защитить их от гидравлического удара, а также обеспечит точность показаний. Поэтому такое место установки считается самым подходящим и разумным. Но, иногда бывают ситуации, когда нет возможности провести монтаж именно на этом отрезке трубопровода.

Установка регулятора давления воды проводится в соответствии некоторых правил. До прибора учета не должно быть возможности забора воды. А это значит, что пробки, которые используются для промывки фильтра, будут опломбированы. Это исключит возможность обслуживания редуктора. Решить проблему можно несколькими путями.

Схема установки регулятора давления воды в квартире

Первый метод подразумевает установку дополнительных манометров, которые дадут возможность провести более точную подстройку устройства. Во втором случае установка редуктора давления производится непосредственно перед коллектором. Именно этот вариант чаще всего используют опытные сантехники.

Иногда нет возможности установки регулятора на вводе системы. В результате некоторые узлы остаются без защиты перед гидравлическим ударом и перепадом давления в трубопроводе. Для решения проблемы используют примитивные модели редукторов. Они не регулируются, но вполне сойдут для защиты узлов системы от гидравлического удара.

Видео:

Неисправности редуктора

К сожалению, редукторы рано или поздно могут выйти из строя. Неисправное устройство пропускает воду и не способно регулировать ее давление. Чтобы решить проблему, необходимо первоначально выполнить промывку встроенного фильтра и самого механизма. Если промывка не дала желаемого результата, то причина кроется в механической неисправности устройства. Это может быть последствием заводского брака, неправильной или длительной эксплуатации редуктора. Возможное решение проблемы это регулировка редуктора давления воды.

Также неисправности редуктора могут быть вызваны лопнувшей пружиной, а также износом мембраны или поршня. Некоторые детали есть в продаже, что позволит произвести частичный ремонт регулятора. В остальных случаях единственный вариант – полная замена редуктора. Дальнейшая эксплуатация неисправного устройства приведет к его полному выходу из строя. В результате он перестанет выполнять свои функции.

Видео:

Как исправить сверхвысокое давление воды

По

Эрика Харпер

Эрика Харпер — опытный профессионал в области жилищного строительства с более чем 15-летним опытом работы в архитектуре, специализирующийся на реконструкции домов. Она владела и управляла фирмой по ремонту роскошных домов, курировала проектирование и строительство крупномасштабных дополнений, ремонт кухонь и ванных комнат, а также изготовление мебели на заказ.

Эрика консультирует по операциям и маркетингу для жилищных фирм, от HVAC и других сервисных компаний до строителей новых домов.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 17.06.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами.

В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Высокое давление воды: приятно чувствовать себя в душе, но это может стоить больше, чем вы думаете. Вода под высоким давлением может вызвать серьезные проблемы, такие как точечная утечка в вашей сантехнике, и может серьезно сократить срок службы вашего водонагревателя, посудомоечной машины, бойлера и стиральной машины. Кроме того, это может увеличить ваши счета за воду.

Слишком высокое давление воды?

Признаки хорошо известны: хлопанье труб, бегущие туалеты, капающие краны и очень быстрое отсутствие горячей воды — все это указывает на то, что давление в вашей системе слишком высокое. Проверьте свою систему с помощью манометра, который можно приобрести в любом магазине товаров для дома примерно за 10 долларов.

Просто прикрепите манометр к любому крану с наружной резьбой, например к баку для стирки, нагруднику или сливному патрубку водонагревателя, и включите воду. Идеальное давление для здоровья вашей водопроводной системы и приборов составляет от 40 до 60 фунтов на кв. давление.

Регуляторы давления воды

Чтобы поднять давление до рекомендованных уровней, вам понадобится регулятор давления воды. Это обычный водопроводный кран, устанавливаемый сразу после трубы, по которой водомер входит в дом. Если он у вас уже установлен, но у вас по-прежнему высокое давление, скорее всего, его необходимо отрегулировать (см. ниже), отремонтировать или заменить. Если вы еще не установили его, возможно, пришло время позвонить профессионалам. Это недорогая и простая работа для квалифицированного сантехника, но может потребоваться регулировка высоты водопровода и другие сложные задачи.

В большинстве случаев, если требуется регулятор давления воды, ответственность несет город или местный муниципалитет, поэтому сначала уточните у них. Хотя общее описание замены и регулировки давления воды для предохранительного клапана приводится ниже, это, скорее всего, должен выполнять обученный специалист.

Есть и другие переменные, которые необходимо учитывать при работе с регулятором давления воды, в том числе проверка того, держится ли главный водяной клапан, и проверка состояния входной водопроводной опоры для водопровода на месте. где вы планируете работать.

Если вы заменяете регулятор давления воды, старый и новый часто не совпадают. При соединении разнородных материалов может потребоваться пайка или пайка. Примите эту возможность во внимание, когда решаете, хотите ли вы позвонить профессионалу.

Смотреть сейчас: Как проверить давление воды в вашем доме

Оборудование/инструменты

Защитные очки
Ведро
2 гаечных ключа
Отвертка
Манометр давления воды

Материалы

Пластиковое покрытие
Новый клапан регулятора давления воды.

Ель / Кевин Норрис

Как отрегулировать регулятор давления воды

Отключить воду
Найдите водопровод и медленно поверните вентиль в положение «выключено».
Ель / Кевин Норрис
Отрегулируйте давление
Регулятор будет иметь винт или болт и систему стопорных гаек. Ослабьте стопорную гайку гаечным ключом и с шагом в четверть оборота с помощью отвертки поверните винт против часовой стрелки (влево) до
уменьшения давления воды и по часовой стрелке (вправо) до увеличения давления воды.
Ель / Кевин Норрис
Повторно протестировать систему
Вернитесь к манометру воды и повторно проверьте систему (помните: поддерживайте давление в пределах от 40 до 60 фунтов на квадратный дюйм).
Ель / Кевин Норрис
Закрепите стопорную гайку
Как только давление достигнет нужного уровня, закрепите стопорную гайку на регуляторе с помощью гаечного ключа, чтобы регулировочный винт не двигался.
Ель / Кевин Норрис
Снова включить воду
Подойдите к водопроводной магистрали и медленно снова откройте главный водопроводный кран. Вы можете запустить кран на несколько секунд, чтобы удалить воздух из системы.

Ель / Кевин Норрис

Как заменить регулятор давления воды

Найдите свой регулятор давления воды
Регулятор обычно устанавливается сразу после поступления воды в дом, возле водопроводной магистрали. Как только вы найдете его, запишите характеристики. Купите новый с максимально близкими характеристиками, чтобы вы могли использовать уже существующие соединения.
Ель / Кевин Норрис
Отключить воду в главном
Найдите водопровод и медленно поверните запорный вентиль в положение «выключено».
Ель / Кевин Норрис
Слив воды из водопроводной системы
Слейте воду из системы, открыв самый высокий и самый низкий краны в доме. Выполнение обоих действий устранит вакуум и обеспечит слив как можно большего количества воды.
Ель / Кевин Норрис
Установите пластиковую пленку и ведро
Несмотря на то, что вы слили воду, некоторое количество воды останется внутри старого клапана. Установите пластиковую пленку под и позади рабочей зоны. В качестве альтернативы (или в дополнение) поместите ведро под старый клапан на землю.

Ель / Кевин Норрис
Подготовка нового клапана
Поскольку вы используете существующие соединения, вам необходимо снять гайки с обеих сторон нового клапана, так как вы их не будете использовать. Обратите внимание и сохраните уплотнительные кольца, поставляемые с новым клапаном, — вы они понадобятся , так что постарайтесь их не потерять.
Ель / Кевин Норрис
Удаление старого регулятора
Ослабьте гайки с каждой стороны старого регулятора с помощью гаечного ключа. Удерживайте регулятор на месте с помощью другого ключа, пока вы заканчиваете откручивать гайки вручную, следя за тем, чтобы он не скручивал и не сгибал трубы и не повреждал резьбу. Аккуратно снимите старый регулятор — на этом шаге будет выходить вода, и вы будете рады, что установили это ведро.

Ель / Кевин Норрис
Установите новый регулятор
Установите уплотнительные кольца и установите новый регулятор. Клапан является направленным и должен устанавливаться правильной стороной вверх. Это означает, что вода должна втекать через одну сторону и выходить из другой. На боковой стороне клапана будет стрелка, указывающая правильное направление. Вручную затяните каждое соединение, потратив время, чтобы убедиться, что уплотнительные кольца находятся в правильном положении.
Ель / Кевин Норрис
Завершение затяжки гаек
Используйте гаечный ключ, чтобы закончить затяжку гаек. Не затягивайте слишком сильно, но убедитесь, что они плотно прилегают.
Ель / Кевин Норрис
Тест на утечки
Высушите трубы и новый регулятор. Медленно откройте главную водопроводную линию и дайте кранам работать, пока из линий не выйдет весь воздух. Выключите краны после того, как они перестанут брызгать. Вернитесь в рабочую зону и осмотрите на наличие утечек. Некоторые утечки могут быть медленными, поэтому не торопитесь и будьте внимательны в этом процессе. Если вы видите медленную утечку, попробуйте переустановить уплотнительные кольца.
Ель / Кевин Норрис
Настройка желаемого давления
Используя шаги, описанные выше, отрегулируйте новый регулятор на желаемое давление воды. Теперь ваша водопроводная система готова к использованию.
Ель / Кевин Норрис

Как работает регулятор давления воды

Как устранить гидравлический удар в трубах

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14.12.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Гидравлический удар — распространенная проблема сантехники. Это раздражающий звук, громкий «хлопок», который может сильно напугать. И хотя вы можете захотеть избавиться от него как от одного из тех безобидных повседневных звуков, в конечном итоге он может повредить вашу водопроводную систему. Изучение основ гидравлического удара и его устранение может сэкономить вам тысячи долларов на ремонте в будущем.

Как узнать, есть ли у вас гидроудар

Гидравлический удар или гидравлический удар — это и звук, и ощущение. Вы будете закрывать кран, когда в трубах раздастся вполне слышимый хлопок. Поскольку звук — это вибрация, он часто бывает достаточно сильным, чтобы вы могли чувствовать его под своей рукой, когда держите кран или ручку. Вы даже можете увидеть, как кран слегка подпрыгивает.

Гидравлический удар может вызвать вибрацию даже посуды и стаканов в шкафчиках. Вы также можете услышать, как звук резонирует во внутренней структуре дома.

Причины гидравлического удара

Гидравлический удар происходит из-за быстрого отключения воды. В то время как смесители для раковины, ванны и душа могут вызвать гидравлический удар, чаще стиральные и посудомоечные машины могут вызвать гидравлический удар, потому что они могут перекрыть воду быстрее, чем вручную. В этих приборах используются электромагнитные клапаны, которые могут закрываться всего за 30 миллисекунд.

Тревожный звук вызван внезапной остановкой потока воды. Это приводит к ударам водопроводных труб о шпильки, балки, балки или даже о другие водопроводные или дренажные трубы.

Совет

Несмотря на то, что вы не слышите его так громко, гидравлический удар также может быть проблемой для пластиковых водопроводных труб, таких как CPCV и PEX. Повреждение трубы и воды по-прежнему представляет собой потенциальную опасность. Если у вас есть открытые участки, на которых видны пластиковые водопроводные трубы, следите за тем, чтобы трубы не двигались и не изгибались, когда кто-то резко выключает краны. Гидравлический удар в пластиковых трубах также требует устранения.

Методы крепления гидроудара

Воздушные камеры

Если вы когда-нибудь видели таинственные отрезки 12-дюймовой трубы с крышкой, отходящие от труб подачи, то это воздушные камеры, предназначенные для гашения гидравлического удара. Наполненные воздухом, каждая труба действует как амортизатор для воды, которая внезапно останавливается. Воздушные компрессы; воды нет. Это означает, что воздух в камере действует как подушка для воды.

Это простое решение требует продвинутых навыков сантехника для установки. Кроме того, воздушные камеры могут со временем заполняться водой, поэтому иногда может потребоваться опорожнение труб.

Наконечник

Трубы подачи воды должны быть надежно закреплены. Всегда полезно заменить сломанные или ослабленные ремни в рамках надлежащего графика технического обслуживания дома. По возможности замените трубные хомуты с амортизацией из стали и мягкой резины EPDM.

Устройство защиты от гидроударов

В гасителе гидравлического удара идея воздушной камеры улучшена за счет добавления камеры, заполненной газом или воздухом, которая герметизирована поршнем или диафрагмой. Диафрагма разделяет воду и газ или воздух.

Что такое диафрагма?

В сантехнике диафрагма представляет собой гибкий диск, который под действием давления образует уплотнение, останавливающее поток воды. Диафрагмы часто изготавливаются из различных видов резины, а также других материалов.

Устройство защиты от гидравлического удара часто присоединяется к точке, где труба/шланг подачи воды соединяется с запорным клапаном. При использовании этого метода трубы не нужно разрезать или склеивать. Также доступны вставные гидрозатворы.

Ищите водопреградители, которые объединены с клапаном. Иногда пространство может быть проблемой, поэтому обязательно приобретите гидрозатвор, который соответствует пространству.
