Квадратная труба размеры от 10 до 300 мм
Размеры квадратных труб — это совокупность размеров сторон, толщины и длины трубы квадратного сечения. Единицей измерения размеров квадратных труб принято считать миллиметры. В таблице ниже, указанны основные размеры труб профильных квадратных, стальных и металлических согласно ГОСТ.
Если хотите узнать размеры и цены квадратных труб, которые есть в продаже, то посмотреть вы их можете перейдя по ссылке ➤➤➤

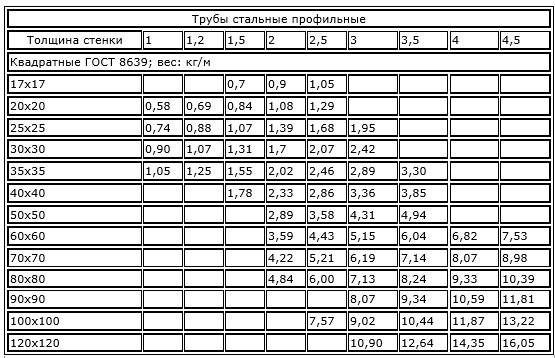

Таблица размеров квадратных труб
Размер, № трубы | Наружный размер (сечение) А, В, мм | Труба квадратная внутренний размер А, В, мм | Толщина стенки s, мм | Масса 1 метра, кг | Длина, метр |
Труба размер № 10х0.8 | 10х10х0.8 | вн = 8,4х8,4 | s=0,8мм | 0.222кг | 6м |
10х0.9 | 10х10х0.9 | вн = 8,2х8,2 | s=0,9мм | 0.246кг | 6м |
10х1.0 | 10х10х1.0 | вн = 8х8 | s=1,0мм | 0.269кг | 6м |
10х1.2 | 10х10х1.2 | вн = 7,6х7,6 | s=1,2мм | 0.312кг | 6м |
10х1.4 | 10х10х1.4 | вн = 7,2х7,2 | s=1,4мм | 0.352кг | 6м |
Труба размер № 15х0,8 | 15х15х0.8 | вн = 13,4х13,4 | s=0,8мм | 0.348кг | 6м |
15х0.9 | 15х15х0.9 | вн = 13,2х13,2 | s=0,9мм | 0.388кг | 6м |
15х1.0 | 15х15х1.0 | вн = 13х13 | s=1,0мм | 0.426кг | 6м |
15х1.2 | 15х15х1.2 | вн = 12,6х12,6 | s=1,2мм | 0.501кг | 6м |
15х1.4 | 15х15х1.4 | вн = 12,2х12,2 | s=1,4мм | 0.571кг | 6м |
15х1.5 | 15х15х1. 5 | вн = 12х12 | s=1,5мм | 0.605кг | 6м |
Труба размер № 20х0,8 | 20х20х0,8 | вн = 18,4х18,4 | s=0,8мм | 0.474кг | 6м |
20х0.9 | 20х20х0,9 | вн = 18,2х18,2 | s=0,9мм | 0.529кг | 6м |
20х1.0 | 20х20х1 | вн = 18х18 | s=1,0мм | 0.583кг | 6м |
20х1.2 | 20х20х1,2 | вн = 17,6х17,6 | s=1,2мм | 0.689кг | 6м |
20х1.4 | 20х20х1,4 | вн = 17,2х17,2 | s=1,4мм | 0.791кг | 6м |
20х1.5 | 20х20х1,5 | вн = 17х17 | s=1,5мм | 0.841кг | 6м |
20х2.0 | 20х20х2 | вн = 16х16 | s=2,0мм | 1.075кг | 6м |
Труба размер № 25х0,8 | 25х25х0,8 | вн = 23,4х23,4 | s=0,8мм | 0.599кг | 6м |
25х0.9 | 25х25х0,9 | вн = 23,2х23,2 | s=0,9мм | 0.670кг | 6м |
25х1.0 | 25х25х1,0 | вн = 23х23 | s=1,0мм | 0.740кг | 6м |
25х1.2 | 25х25х1,2 | вн = 22,8х22,8 | s=1,2мм | 0.878кг | 6м |
25х1.4 | 25х25х1,4 | вн = 22,2х22,2 | s=1,4мм | 1.01кг | 6м |
25х1.5 | 25х25х1,5 | вн = 22х22 | s=1,5мм | 1.07кг | 6м |
25х2.0 | 25х25х2,0 | вн = 21х21 | s=2,0мм | 1.39кг | 6м |
25х2.5 | 25х25х2,5 | вн = 20х20 | s=2,5мм | 1.68кг | 6м |
25х3.0 | 25х25х3,0 | вн = 19х19 | s=3,0мм | 1.95кг | 6м |
Труба размер № 30х0,8 | 30х30х0,8 | вн = 28,4х28,4 | s=0,8мм | 0. 725кг | 6м |
30х0.9 | 30х30х0,9 | вн = 28,2х28,2 | s=0,9мм | 0.811кг | 6м |
30х1.0 | 30х30х1,0 | вн = 28х28 | s=1,0мм | 0.897кг | 6м |
30х1.2 | 30х30х1,2 | вн = 27,6х27,6 | s=1,2мм | 1.07кг | 6м |
30х1.3 | 30х30х1,3 | вн = 27,4х27,4 | s=1,3мм | 1.15кг | 6м |
30х1.4 | 30х30х1,4 | вн = 27,2х27,2 | s=1,4мм | 1.23кг | 6м |
30х1.5 | 30х30х1,5 | вн = 27х27 | s=1,5мм | 1.31кг | 6м |
30х2.0 | 30х30х2,0 | вн = 26х26 | s=2,0мм | 1.70кг | 6м |
30х2.5 | 30х30х2,5 | вн = 25х25 | s=2,5мм | 2.07кг | 6м |
30х3,0 | 30х30х3,0 | вн = 24х24 | s=3,0мм | 2.42кг | 6м |
30х3,5 | 30х30х3,5 | вн = 23х23 | s=3,5мм | 2.75кг | 6м |
30х4,0 | 30х30х4,0 | вн = 22х22 | s=4,0мм | 3.04кг | 6м |
Труба размер № 35х0.8 | 35х35х0,8 | вн = 33,4х33,4 | s=0,8мм | 0.850кг | 6м |
35х0.9 | 35х35х0,9 | вн = 33,2х33,2 | s=0,9мм | 0.953кг | 6м |
35х1.4 | 35х35х1,4 | вн = 32,2х32,2 | s=1,4мм | 1.45кг | 6м |
35х1.5 | 35х35х1,5 | вн = 32х32 | s=1,5мм | 1.55кг | 6м |
35х2.0 | 35х35х2,0 | вн = 31х31 | s=2,0мм | 2.02кг | 6м |
35х2.5 | 35х35х2,5 | вн = 30х30 | s=2,5мм | 2.46кг | 6м |
35х3.0 | 35х35х3,0 | вн = 29х29 | s=3,0мм | 2. 89кг | 6м |
35х3.5 | 35х35х3,5 | вн = 28х28 | s=3,5мм | 3.30кг | 6м |
35х4.0 | 35х35х4,0 | вн = 27х27 | s=4,0мм | 3.67кг | 6м |
35х5.0 | 35х35х5,0 | вн = 25х25 | s=5,0мм | 4.37кг | 6м |
Труба размер № 40х1,4 | 40×40х1,4 | вн = 37,2х37,2 | s=1,4мм | 1.67кг | 6м |
40×1,5 | 40×40х1,5 | вн = 37х37 | s=1,5мм | 1.78кг | 6м |
40×2,0 | 40×40х2,0 | s=2,0мм | 2.33кг | 6м | |
40×2,5 | 40×40х2,5 | вн = 35х35 | s=2,5мм | 2.85кг | 6м |
40×3,0 | 40×40х3,0 | вн = 34х34 | s=3,0мм | 3.36кг | 6м |
40×3,5 | 40×40х3,5 | вн = 33х33 | s=3,5мм | 3.85кг | 6м |
40×4,0 | 40×40х4,0 | вн = 32х32 | s=4,0мм | 4.30кг | 6м |
40×5,0 | 40×40х5,0 | вн = 30х30 | s=5,0мм | 5.16кг | 6м |
40×6,0 | 40×40х6,0 | вн = 28х28 | s=6,0мм | 5.92кг | 6м |
Труба размер № 42х3 | 42×42х3 | вн = 36х36 | s=3,0мм | 3.55кг | 6м |
42×3,5 | 42×42х3,5 | вн = 35х35 | s=3,5мм | 4.07кг | 6м |
42×4,0 | 42×42х4,0 | вн = 34х34 | s=4,0мм | 4.56кг | 6м |
42×5,0 | 42×42х5,0 | вн = 32х32 | s=5,0мм | 5.47кг | 6м |
42×6,0 | 42×42х6,0 | вн = 30х30 | s=6,0мм | 6.30кг | 6м |
Труба размер № 45х2 | 45×45х2 | вн = 41х41 | s=2,0мм | 2. 65кг | 6м |
45×3 | 45×45х3,0 | вн = 39х39 | s=3,0мм | 3.83кг | 6м |
45×3.5 | 45×45х3,5 | вн = 38х38 | s=3,5мм | 4.40кг | 6м |
45×4 | 45×45х4,0 | вн = 37х37 | s=4,0мм | 4.93кг | 6м |
45×5 | 45×45х5,0 | вн = 35х35 | s=5,0мм | 5.94кг | 6м |
45×6 | 45×45х6,0 | вн = 33х33 | s=6,0мм | 6.86кг | 6м |
45×7 | 45×45х7,0 | вн = 31х31 | s=7,0мм | 7.69кг | 6м |
45×8 | 45×45х8,0 | вн = 29х29 | s=8,0мм | 8.43кг | 6м |
Труба размер № 50х1,5 | 50×50х1,5 | вн = 47х47 | s=1,5мм | 2.21кг | 6м |
50х2 | 50×50х2 | вн = 46х46 | s=2,0мм | 2.96кг | 6м |
50×2.5 | 50×50х2,5 | вн = 45х45 | s=2,5мм | 3.64кг | 6м |
50×3 | 50×50х3 | вн = 44х44 | s=3,0мм | 4.31кг | 6м |
50×3.5 | 50×50х3,5 | вн = 43х43 | s=3,5мм | 4.94кг | 6м |
50×4 | 50×50х4 | вн = 42х42 | s=4,0мм | 5.56кг | 6м |
50×4.5 | 50×50х4,5 | вн = 41х41 | s=4,5мм | 6.16кг | 6м |
50×5 | 50×50х5 | вн = 40х40 | s=5,0мм | 6.73кг | 6м |
50×6 | 50×50х6 | вн = 38х38 | s=6,0мм | 7.80кг | 6м |
50×7 | 50×50х7 | вн = 36х36 | s=7,0мм | 8.79кг | 6м |
50×8 | 50×50х8 | вн = 34х34 | s=8,0мм | 9.69кг | 6м |
Труба размер № 60х1. 5 | 60×1,5 | вн = 57х57 | s=1,5мм | 2.96кг | 6м |
60х2 | 60x60x2 | вн = 56х56 | s=2,0мм | 3.59кг | 6м |
60×2.5 | 60x60x2,5 | вн = 55х55 | s=2,5мм | 4.43кг | 6м |
60×3 | 60x60x3 | вн = 54х54 | s=3,0мм | 5.25кг | 6м |
60×3.5 | 60x60x3,5 | вн = 53х53 | s=3,5мм | 6.04кг | 6м |
60×4 | 60x60x4 | вн = 52х52 | s=4,0мм | 6.82кг | 6м |
60×5 | 60x60x5 | вн = 50х50 | s=5,0мм | 8.30кг | 6м |
60×6 | 60x60x6 | вн = 48х48 | s=6,0мм | 9.69кг | 6м |
60×7 | 60x60x7 | вн = 46х46 | s=7,0мм | 11.00кг | 6м |
60×8 | 60x60x8 | вн = 44х44 | s=8,0мм | 12.20кг | 6м |
Труба размер № 70х3 | 70x70x3 | вн = 64х64 | s=3,0мм | 6.19кг | 6м |
70×3.5 | 70x70x3,5 | вн = 63х63 | s=3,5мм | 7.14кг | 6м |
70×4 | 70x70x4 | вн = 62х62 | s=4,0мм | 8.07кг | 6м |
70×5 | 70x70x5 | вн = 60х60 | s=5,0мм | 9.87кг | 6м |
70×6 | 70x70x6 | вн = 58х58 | s=6,0мм | 11.57кг | 6м |
70×7 | 70x70x7 | вн = 56х56 | s=7,0мм | 13.19кг | 6м |
70×8 | 70x70x8 | вн = 54х54 | s=8,0мм | 14.71кг | 6м |
Труба размер № 80х2 | 80x80x2 | вн = 78х78 | s=2,0мм | 5.2кг | 6м |
80х3 | 80x80x3 | вн = 74х74 | s=3,0мм | 7. 13кг | 6м;12м |
80х3,5 | 80x80x3,5 | вн = 73х73 | s=3,5мм | 8.24кг | 6м;12м |
80х4 | 80x80x4 | вн = 72х72 | s=4,0мм | 9.33кг | 12м |
80х5 | 80x80x5 | вн = 70х70 | s=5,0мм | 11.44кг | 12м |
80х6 | 80x80x6 | вн = 68х68 | s=6,0мм | 13.46кг | 12м |
80х7 | 80x80x7 | вн = 66х66 | s=7,0мм | 15.38кг | 12м |
80х8 | 80x80x8 | вн = 64х64 | s=8,0мм | 17.22кг | 12м |
80х9 | 80x80x9 | вн = 62х62 | s=9,0мм | 18.97кг | 12м |
80х10 | 80x80x10 | вн = 60х60 | s=10,0мм | 20.63кг | 12м |
80х11 | 80x80x11 | вн = 58х58 | s=11,0мм | 22.20кг | 12м |
Труба размер № 90х3 | 90x90x3 | вн = 84х84 | s=3,0мм | 8.07кг | 12м |
90×4 | 90x90x4 | вн = 82х82 | s=4,0мм | 10.59кг | 12м |
90×5 | 90x90x5 | вн = 80х80 | s=5,0мм | 13.00кг | 12м |
90×6 | 90x90x6 | вн = 78х78 | s=6,0мм | 15.34кг | 12м |
90×7 | 90x90x7 | вн = 76х76 | s=7,0мм | 17.58кг | 12м |
90×8 | 90x90x8 | вн = 74х74 | s=8,0мм | 19.73кг | 12м |
Труба размер № 100х2 | 100x100x2 | вн = 98х98 | s=2,0мм | 6.12кг | 12м |
100×2.5 | 100x100x2,5 | вн = 95х95 | s=2,5мм | 7,64кг | 12м |
100×3 | 100x100x3 | вн = 94х94 | s=3,0мм | 9. 02кг | 12м |
100×4 | 100x100x4 | вн = 92х92 | s=4,0мм | 11.84кг | 12м |
100×5 | 100x100x5 | вн = 90х90 | s=5,0мм | 14.58кг | 12м |
100×6 | 100x100x6 | вн = 88х88 | s=6,0мм | 17.22кг | 12м |
100×7 | 100x100x7 | вн = 86х86 | s=7,0мм | 19.78кг | 12м |
100×8 | 100x100x8 | вн = 84х84 | s=8,0мм | 22.25кг | 12м |
100×9 | 100x100x9 | вн = 82х82 | s=9,0мм | 24.62кг | 12м |
100×10 | 100x100x10 | вн = 80х80 | s=10,0мм | 26.9кг | 12м |
Труба размер № 110х6 | 110x110x6 | вн = 98х98 | s=6,0мм | 19.11кг | 12м |
110×7 | 110x110x7 | вн = 96х96 | s=7,0мм | 21.98кг | 12м |
110×8 | 110x110x8 | вн = 94х94 | s=8,0мм | 24.76кг | 12м |
110×9 | 110x110x9 | вн = 92х92 | s=9,0мм | 27.45кг | 12м |
Труба размер № 120х3 | 120x120x3 | вн = 114х114 | s=3,0мм | 11кг | 12м |
120×4 | 120x120x4 | вн = 112х112 | s=4,0мм | 15.8кг | 12м |
120×5 | 120x120x5 | вн = 110х110 | s=5,0мм | 19.6кг | 12м |
120х6 | 120x120x6 | вн = 108х108 | s=6,0мм | 20.99кг | 12м |
120×7 | 120x120x7 | вн = 106х106 | s=7,0мм | 24.18кг | 12м |
120×8 | 120x120x8 | вн = 104х104 | s=8,0мм | 27.27кг | 12м |
120×9 | 120x120x9 | вн = 102х102 | s=9,0мм | 30. 28кг | 12м |
Труба размер № 140х4 | 140x140x4 | вн = 132х132 | s=4,0мм | 18.2кг | 12м |
140×5 | 140x140x5 | вн = 130х130 | s=5,0мм | 22.3кг | 12м |
140х6 | 140x140x6 | вн = 128х128 | s=6,0мм | 24.76кг | 12м |
140×7 | 140x140x7 | вн = 126х126 | s=7,0мм | 28.57кг | 12м |
140×8 | 140x140x8 | вн = 124х124 | s=8,0мм | 32.29кг | 12м |
140×9 | 140x140x9 | вн =122х122 | s=9,0мм | 35.93кг | 12м |
Труба размер № 150х4 | 150x150x4 | вн = 142х142 | s=4,0мм | 19.5кг | 12м |
150х5 | 150x150x5 | вн = 140х140 | s=5,0мм | 23.8кг | 12м |
150х6 | 150x150x6 | вн = 138х138 | s=6,0мм | 28.1кг | 12м |
150х7 | 150x150x7 | вн = 136х136 | s=7,0мм | 30.77кг | 12м |
150×8 | 150x150x8 | вн = 134х134 | s=8,0мм | 34.81кг | 12м |
150×9 | 150x150x9 | вн = 132х132 | s=9,0мм | 38.75кг | 12м |
150×10 | 150x150x10 | вн = 130х130 | s=10,0мм | 42.61кг | 12м |
Труба размер № 160х4 | 160x160x4 | вн = 152х152 | s=4,0мм | 21.2кг | 12м |
160×5 | 160x160x5 | вн = 150х150 | s=5,0мм | 26.4кг | 12м |
160×6 | 160x160x6 | вн = 148х148 | s=6,0мм | 31.4кг | 12м |
160×7 | 160x160x7 | вн = 146х146 | s=7,0мм | 32.6кг | 12м |
160×8 | 160x160x8 | вн = 144х144 | s=8,0мм | 41. 3кг | 12м |
Труба размер № 180х5 | 180x180x5 | вн = 170х170 | s=5,0мм | 29.7кг | 12м |
180х6 | 180x180x6 | вн = 168х168 | s=6,0мм | 35.5кг | 12м |
180х7 | 180x180x7 | вн = 166х166 | s=7,0мм | 37кг | 12м |
180х8 | 180x180x8 | вн = 164х164 | s=8,0мм | 42.34кг | 12м |
180×9 | 180x180x9 | вн = 162х162 | s=9,0мм | 47.23кг | 12м |
180×10 | 180x180x10 | вн = 160х160 | s=10,0мм | 52.03кг | 12м |
180×12 | 180x180x12 | вн = 156х156 | s=12,0мм | 61.36кг | 12м |
180×14 | 180x180x14 | вн = 152х152 | s=14,0мм | 70.33кг | 12м |
Труба размер № 200х5 | 200x200x5 | вн = 190х190 | s=5,0мм | 30.5кг | 12м |
200×6 | 200x200x6 | вн = 188х188 | s=6,0мм | 39.6кг | 12м |
200×8 | 200x200x8 | вн = 184х184 | s=8,0мм | 52.1кг | 12м |
200×10 | 200x200x10 | вн = 180х180 | s=10,0мм | 60.7кг | 12м |
200×12 | 200x200x12 | вн = 176х176 | s=12,0мм | 72.4кг | 12м |
Труба размер № 250х6 | 250x250x6 | вн = 238х238 | s=6,0мм | 48.5кг | 12м |
250×8 | 250x250x8 | вн = 234х234 | s=8,0мм | 60кг | 12м |
250×10 | 250x250x10 | вн = 230х230 | s=10,0мм | 76.7кг | 12м |
250×12 | 250x250x12 | вн = 226х226 | s=12,0мм | 96. 9кг | 12м |
Труба размер № 300х6 | 300x300x6 | вн = 288х288 | s=6,0мм | 59.8кг | 12м |
300×8 | 300x300x8 | вн = 284х284 | s=8,0мм | 75.6кг | 12м |
300×10 | 300x300x10 | вн = 280х280 | s=10,0мм | 98.4кг | 12м |
300×12 | 300x300x12 | вн = 276х276 | s=12,0мм | 108кг | 12м |
Профильная труба квадратного сечения – это популярный вид трубопроката, который активно используют в строительстве. Отличительной особенностью металлического изделия является невысокая стоимость, что обусловлено полостью внутри. Для создания трубных конструкций квадратного сечения необходимо намного меньше сырья. Профильная квадратная труба, размеры которой прописаны в ГОСТах, легко сгибается при помощи специального инструмента – трубогиба.
Особенности производстваДля того чтобы хорошо разбираться в предназначении и качестве продукта, необходимо знать технологический процесс его производства. Трубы с квадратным сечением чаще всего изготавливаются из углеродистой стали, имеющей особый состав. Этот материал обладает всеми необходимыми прочностными и качественными характеристиками для обеспечения гарантированно продолжительного срока эксплуатации и надежности стальных конструкций.
Профильная труба стальная квадратная, размеры которой представляют собой совокупность длины, толщины и размеры сторон, также изготавливается из латуни, меди и нержавейки. Такой вид трубопроката производится двумя методами:
- Метод штамповки. Производственный процесс начинается с заготовки штрипса, из которого получают трубу с круглым срезом и расчетным сечением. Далее деталь подвергается формовке и приобретает окончательную форму. На заключительном этапе материал тестируют на прочность и проверяют его соответствие ГОСТам. Для устранения механического напряжения прибегают к термической обработке трубных изделий.
- Более дешевый и быстрый – метод горячего проката со свариванием стальной полосы. Таким способом изготавливают трубы меньшей прочности.
- Стальной лист разрезается на полосы.
- Формирование из ленточной полосы.
- Заготовка подвергается формовке, для чего используют специальное оборудование с валками.
- Сваривание трубы.
Для придания необходимых прочностных характеристик, размеры и толщину труб увеличивают. Наличие разных размеров квадратных металлических труб позволяют выбрать необходимый расходный материал в зависимости от строительных и других нужд. В зависимости от используемого метода производства трубы подразделяются на холодно- и горячекатаные. Также они бывают электросварными и бесшовными.
Преимущества трубы квадратного размераКвадратный трубопрокат пользуется популярностью благодаря превосходным техническим свойствам. За счет полости внутри трубы имеют малый удельный вес, легко подвергаются сварке, гнутся и обладают хорошей устойчивостью к нагрузкам. К многочисленным преимуществам изделий относят:
- универсальность. Разные размеры профильной трубы квадратного сечения делают ее популярной во многих отраслях. Изделия активно используют в строительстве и в ремонтных работах. Благодаря широкому выбору сортамента трубы применяют в несущих конструкциях, в качестве опор, элементов декора и для производства видимого каркаса мебели;

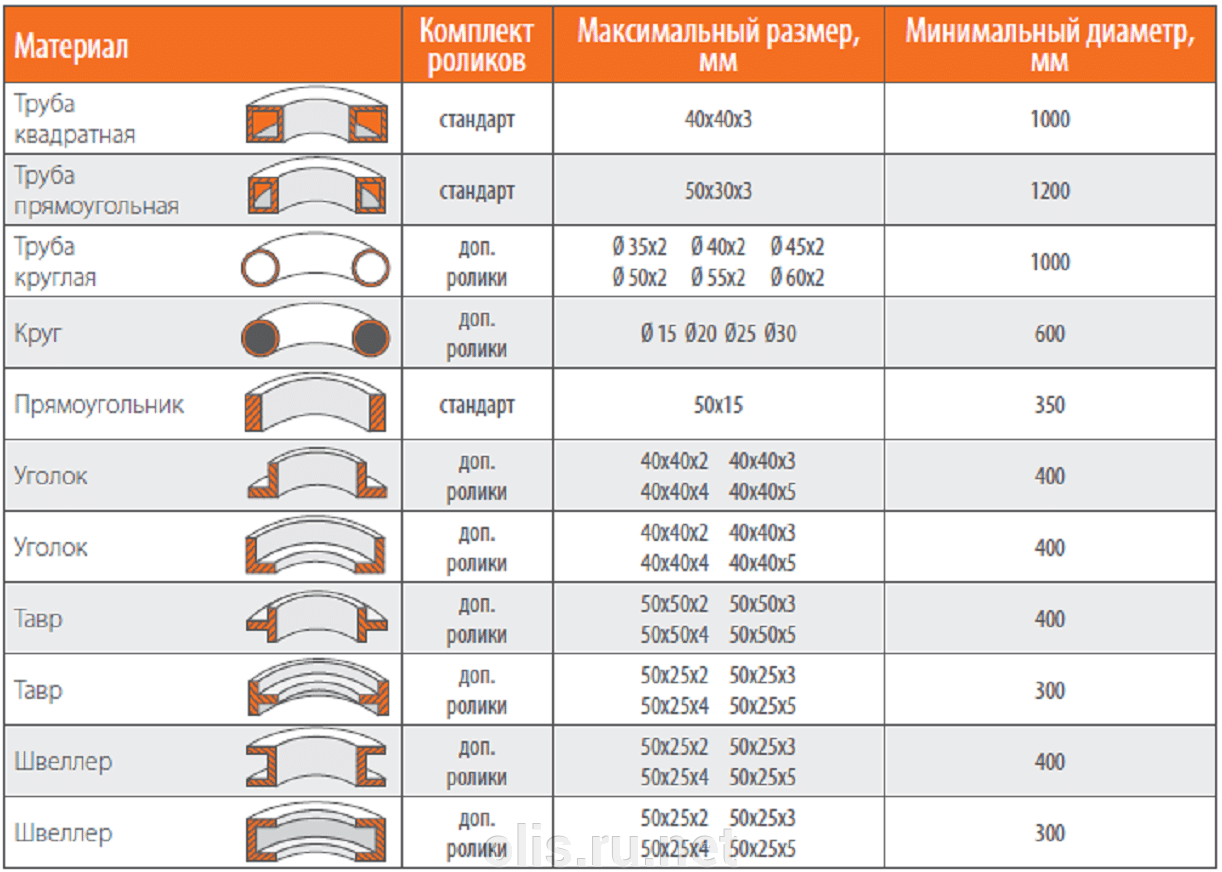

- пластичность и легкость в монтаже. Благодаря таким качествам согнуть изделие не составит особого труда, причем без термического воздействия, при котором образуются деформации. Для этого понадобится трубогиб, который бывает электрическим, гидравлическим и ручным;
- невысокая стоимость;
- надежность. Металлические конструкции обладают огромной устойчивостью к динамическим, ветровым и механическим нагрузкам, а при наличии специальной обработки не подвергаются коррозии;
- хороший сортамент. У нас вы можете найти трубу любой длины и размера. Для этого на сайте представлена размерная таблица, где указаны основные параметры всех видов квадратных труб;
- устойчивость к негативному влиянию извне.
Профильная труба стальная квадратная, размеры гост которой подразумевают под собой наружные габариты изделия, чаще всего имеет длину 6 м, но в продаже можно также найти изделия длиной до 12 м. Для изготовления труб разного размера используют сталь разных марок.
Из квадратных труб различных размеров собирают несущий каркас зданий, к которому намного проще крепить другие материалы. Они подходят для возведения телевизионных вышек, мачтовых сооружений, колонн и башен. В строительной сфере такие изделия просто незаменимы, так как их используют:
- для устройства быстровозводимых объектов;
- при возведении спортивных площадок;
- для создания деталей и каркасов кованых ограждений;
- при изготовлении лестниц и перил;
- для строительства жилых и коммерческих зданий.
Кроме того, из профильного металлопроката делают ограждения, рамы, перекрытия и ворота. Трубы с сечением в виде квадрата служат декоративными элементами и нередко используются для создания интерьерного декора, где выступают в качестве составного элемента или в роли нагружаемо-декоративного узла, например, ножки диванов, каркас стола или стула. Среди дизайнеров наибольшую популярность получили профильные изделия, покрытые хромом с внешней стороны.
Трубы стальные квадратные размерыМеталлическая квадратная труба, размеры которой соответствуют ГОСТу 8639-82, имеет разную толщину стенок и чем она больше, тем меньше будет внутреннее сечение, размер которого варьируется от 10х10 мм до 180х180 мм. Толщина стенки составляет от 0,8 до 14 мм. Вес трубы зависит от ее длины, а технические требования прописываются в ГОСТе 13663-86.
Профильная труба, размеры, таблица, вес |
Рассмотрим таблицы размеров профильной трубы и соответствующие веса.
Для чего нужны эти данные? Профильная труба (ПТ) находит очень широкое распространение в строительстве. С ее помощью можно соорудить любую прочную, легкую и дешевую конструкцию. Но чтобы ее рассчитать, нужно знать несколько параметров. Для частного застройщика таковыми являются следующие:
- размеры профильной трубы;
- ее вес;
- толщина стенки.
Разберем все эти значения по порядку.
Таблицы размеров и весов профильной трубы
Все перечисленные данные давным-давно сведены в единые таблицы. Т.е. не надо рыться в справочниках и ломать голову, достаточно посмотреть в сводную таблицу, чтобы подобрать потребное поперечное сечение профильной трубы и узнать ее вес.
Наиболее широкое распространение получили ПТ квадратного или прямоугольного сечения. Соответствующие таблицы размеров и весов будут выглядеть так.
Для квадратной профильной трубы.
С этим все ясно, вопросов обычно не возникает.
Для прямоугольной таблицы размеров таковы.
Следует знать еще вот что: ПТ бывают тонкостенными и толстостенными.
К тонкостенным изделиям причисляются те, толщина стенки которых будет равна менее 5% от ее диагонали.Что касается технологии изготовления ПТ, она использует такие методы.
- Бесшовный холоднокатанный и горячекатанный.
- Сварной.
- Холоднокатанный сварной.
Выпуск продукции регламентируется ГОСТами.
- Для квадратного проката существует ГОСТ 863982.
- Прямоугольной формы — ГОСТ 864568.
- Овального сечения — ГОСТ 8642-68.
Вся линейка ПТ имеет неоспоримые достоинства. К ним относятся такие.
- Относительно умеренная цена, поскольку благодаря конфигурации в изделии содержится незначительное количество металла.
- ПТ отлично противостоит внешним нагрузкам и деформациям.
- Из нее можно делать конструкции практически любой формы.
Что еще нужно знать? Отечественные предприятия специализируются на выпуске продукции (квадратного, либо прямоугольного сечения), имеющей размер от 15х15 до 450х350 мм. Максимальная толщина стенки составляет 12 мм.
Остальные параметры нужно брать из приведенных выше таблиц размеров профильной трубы.
Egor11Квадратная, прямоугольная, овальная профильная труба: таблицы с размерами
Под профильными трубами понимаются изделия, которые характеризуются наличием внутренней полости и сечением, отличным от круглого. Формы встречаются совершенно разные: овал, прямоугольник, квадрат и т. д.
Подобные изделия, как и другие, отличаются друг от друга по длине, величине сечения и толщине стенки.
Типоразмеры
Стальные изделия выбираются по принципу необходимой формы, тех или иных геометрических размеров и характеристик. Применительно к профильной трубе можно выделить следующие формы, отраженные в соответствующих ГОСТах:
- квадратная – все стороны сечения одинаковые с точки зрения размера;
- прямоугольная – размеры соотносящихся сторон не совпадают;
- овальная – отличное от круга сечение, характеризующее трудоемкость процесса изготовления, что определяет высокую стоимость изделия.
Профильная труба представлена на рынке достаточно широко в плане типоразмеров. Данная продукция пользуется спросом в различных сферах производства, например, ее можно встретить в мебельных цехах и на судостроительных верфях.
Квадратные
Труба, сечение которой представляет собой квадрат, отличается наибольшей распространенностью в строительной отрасли. Стандарты ее определяются ГОСТом 8639-82. Процесс изготовления данной продукции может быть организован за счет горячей или холодной прокатки, а также посредством обращения к возможностям сварки.
К основным размерным характеристикам квадратного профиля относят:
- Наружный диаметр (A) – служит для определения габаритов. Знание этого параметра дает возможность правильно производить монтаж, что обеспечивается требуемым соответствием размеров одних изделий по отношению к другим. В зависимости от того, какой способ изготовления находит применение, на выходе получается продукция с тем или иным диаметром, составляющим от 10 до 180 мм. Вместе с тем трубы могут иметь и нестандартную размерность.
- Толщина стенки (S) – диапазон от 1 до 14 мм, где конкретные значения зависят от величины диаметра по внешнему контуру. Наименьшие значения толщины стенки характерны для сварных изделий этого вида.
- Площадь сечения – параметр, знание которого востребовано для других целей по сравнению с подобной продукцией круглого сечения. Данный параметр позволяет вычислить не проходимость, что ожидается, а жесткость. Площадь сечения составляет от 0,343 до 89,59 мм2. Конкретное значение имеет зависимость от того, какая величина наружного диаметра и насколько толстые стенки. Расчет этого параметра производится с учетом внешних габаритов.
Прямоугольные
Профильные трубы, обладающие прямоугольным сечением, представлены на рынке более широко по сравнению с квадратными в плане размеров. Это определяется существованием большего числа вариаций соотношения сторон.
Для изготовления этого вида труб применяют различные технологии. Если требуется организовать производство толстостенной продукции, то используется горячая прокатка, а в других случаях – холодная. Например, обращение к последней упомянутой технологии происходит тогда, когда требуется наладить выпуск продукции, имеющей не просто одинаковую толщину стенок в любом месте изделия, но и максимально точную. Производство вариантов с тонкими стенками – обработка листового металла и применение сварки.
Профильная труба, определяемая ГОСТом 8645-68, имеет следующие размерные характеристики:
- Размер сторон (A и B) – под A понимают ширину, а под B – высоту. В соответствии с ГОСТом ширина трубы с прямоугольным сечением составляет от 15 до 230 мм, а высота – от 10 до 100 мм.
- Толщина (S) – диапазон от 1 до 20 мм, что шире, если сравнивать с подобной продукцией, имеющей квадратное сечение.
Овальные
Востребованность профильных труб с овальным сечением недостаточно высокая, что обусловлено формой такой продукции, которая приводит к ее удорожанию. Из-за своего внешнего вида овальная продукция достаточно активно применяется в мебельном производстве или при решении задач декорирования. В связи с этим данное изделие преимущественно изготавливается из оцинкованной стали или тех сортов металла, которые классифицируются как нержавеющие.
Геометрические параметры трубы, имеющей овальное сечение, определяются ГОСТом 8642-68:
- Ширина и высота (A и B) – величины, характеризующие габариты, которые должны быть известны в целях правильного выбора изделий этого вида. Форма в данном случае криволинейная, но именно такие размерные характеристики установлены как основные по отношению к овальным изделиям. Параметр A – от 6 до 90 мм, а B – от 3 до 60 мм.
- Радиусы кривизны (R и r) – характеристики изгибов применительно к каждой из сторон, где значения R составляют от 5,42 до 114,56 мм, а значения r – от 0,98 до 18,45 мм.
Способ изготовления задает длину трубы. В основном производители выпускают данную продукцию, имеющую длину от 3,6 до 12,5 м, характеризуя ее как мерную. В то же время налажен выпуск немерной продукции, в сортаменте которой присутствуют образцы от 1 до 13 м.
Приведенные выше размерные характеристики являются преобладающими. При этом производители готовы идти навстречу клиентам, заказывающим изделия нестандартных габаритов.
Профильные трубы в сравнении между собой
Вид профильных труб отличен от ВГП. Они преимущественно прямоугольные и квадратные, что зависит от сечения. Трубы, представляющие собой полые изделия, у которых форма – это квадрат, никогда не применяют для обустройства инженерных сетей. Их предназначение заключается – выступать в качестве арматуры строительного назначения, поэтому такие изделия и стали называться профильными.
Отличие прямоугольной трубы от квадратной лишь одно – сечение, хотя иногда различной может быть толщина стенок. По сравнению с круглой, квадратная имеет небольшой вес, что объясняет ее популярность при монтаже каркасных конструкций.
К плюсам прямоугольных труб относят:
- отсутствие сложностей при монтаже;
- оптимальную форму, что позволяет производить складирование, погрузку и транспортировку этих изделий с максимальным удобством;
- более низкую стоимость на фоне профильной арматуры;
- способность выдерживать существенные статические нагрузки, сохраняя достаточную прочность;
- возможность экономии металла при возведении зданий;
- устойчивость к резким сменам температурных условий и силам деформации;
- вариативность воплощения архитектурных решений.
Трубы, сечение которых квадратное или прямоугольное, различаются в зависимости от способа производства: горячая или холодная прокатка, сборка посредством применения электросварки или с помощью задействования технологии, когда на выходе получаются бесшовные изделия. Многофункциональная форма обоих позволяет их использовать не только при монтаже каркасных конструкций, но и в целях проведения работ по внешней отделке.
Технические характеристики прописаны в ГОСТе 13662-86. Этот стандарт регламентирует профильные трубы, получаемые в результате деформации посредством горячей или холодной прокатки, или с задействованием электросварки, где в качестве исходного материала применяется углеродистая сталь.
Кратные трубы не должны иметь большую длину по сравнению с мерными в части их верхнего предела. Каждая кратность должна соотноситься с припуском по 5 мм, если в рамках заказа не предусмотрены другие условия применительно к этому параметру. Поперечное сечение изделий не должно иметь отклонение более ±1,5° от прямого угла.
Допускается кривизна в пределах 2 мм на каждый метр длины. Требования соответствий технического характера закреплены ГОСТом 13663-86.
Регламентация прямоугольных труб с точки зрения их сортамента производится на основе ГОСТа 8645-68. Этот стандарт находит свое применение в отношении горячекатаных, холоднотянутых и электросварных изделий, имеющих прямоугольное сечение.
В соответствии с требованиями потребителя изготавливаются следующие трубы в зависимости от их диаметра и возможной длины:
- 152 мм – не менее 10 м;
- 70 мм – не менее 4 м;
- 426 мм – немерные;
- от 70 до 219 мм – от 6 до 12 м при проведении согласования с клиентом.
Трубы, изготовленные по ГОСТу 10706, имеют увеличенную массу, где величина такого увеличения составляет 1%, что связано с усилением шва.
По согласованию изготовителя с потребителем изготовляют трубы размерами: 41,5×1,5-3,0; 43×1,0:1,5-3,0; 43,5×1,5-3,0; 52×2,5; 69,6×1,8; 111,8×2,3; 146,1×5,3; 6,5; 7,0; 7,7; 8,5; 9,5; 10,7; 152,4×1,9; 2,65:168×2,65; 177,3×1,9; 198×2,8; 203×2,65; 299×4,0; 530×7,5; 720×7,5; 820×8,5; 1020×9,5; 15,5; 1220×13,5; 14,6; 15,2 мм, а также с промежуточной толщиной стенки и диаметров в пределах таблицы (следует ниже).
Трубы мерной и кратной длины изготовляют двух классов точности по длине:
- I — с обрезкой концов и снятием заусенцев;
- I — без заторцовки и снятия заусенцев (с порезкой в линии стана).
Пример обозначения: труба с наружным диаметром 76 мм, толщиной стенки 3 мм, мерной длины, II класса точности подлине, из стали марки СтЗсп, изготовленная по группе В (ГОСТ 10705-80): 76x3x500011 (ГОСТ 10704-91).
Труба В-СтЗсп (ГОСТ 10705-80)
Наружный диаметр, мм | Толщина стенки, мм | Масса 1м, кг | Метров в тонне |
---|---|---|---|
10 | 1 | 0.222 | 4505.4 |
1.2 | 0.26 | 3839.9 | |
12 | 1 | 0.271 | 3686.3 |
1. 2 | 0.32 | 3128.8 | |
1.4 | 0.366 | 2732.4 | |
-1.5 | 0.499 | 2002.4 | |
1.6 | 0.41 | 2436.8 | |
14 | 1 | 0.321 | 3119.2 |
1.2 | 0.379 | 2639.9 | |
1.4 | 0.435 | 2298.7 | |
-1.5 | 0.573 | 1744 | |
1.6 | 0.489 | 2043.8 | |
16 | 1 | 0.37 | 2703.3 |
1.2 | 0.438 | 2283.2 | |
1.4 | 0.504 | 1983.8 | |
-1.5 | 0.647 | 1544.7 | |
1.6 | 0.568 | 1759.9 | |
18 | 1 | 0.419 | 2385.2 |
1.2 | 0.497 | 2011.4 | |
1.4 | 0.573 | 1744.8 | |
-1.5 | 0.721 | 1386.3 | |
1.6 | 0.647 | 1545.3 | |
1.8 | 0.719 | 1390.6 | |
20 | 1 | 0.469 | 2134.2 |
1.2 | 0.556 | 1797.4 | |
1.4 | 0.642 | 1557.2 | |
-1.5 | 0.795 | 1257.3 | |
1.6 | 0.726 | 1377.3 | |
1.8 | 0.808 | 1237.8 | |
2 | 0.888 | 1126.4 | |
22 | 1 | 0.518 | 1930.9 |
1.2 | 0.616 | 1624.6 | |
1.4 | 0.711 | 1406 | |
-1.5 | 0.869 | 1150.3 | |
1.6 | 0.805 | 1242.3 | |
1.8 | 0.897 | 1115.2 | |
2 | 0.986 | 1013.7 | |
25 | 1 | 0.592 | 1689.5 |
1.2 | 0.704 | 1419. 8 | |
1.4 | 0.815 | 1227.3 | |
-1.5 | 0.98 | 1020.1 | |
1.6 | 0.923 | 1083 | |
1.8 | 1.03 | 971 | |
2 | 1.134 | 881.5 | |
2.2 | 1.237 | 808.4 | |
2.5 | 1.387 | 720.9 | |
28 | 1 | 0.666 | 1501.8 |
1.2 | 0.793 | 1260.9 | |
1.4 | 0.918 | 1088.9 | |
-1.5 | 1.091 | 916.4 | |
1.6 | 1.042 | 960 | |
1.8 | 1.163 | 859.8 | |
2 | 1.282 | 779.8 | |
2.2 | 1.4 | 714.4 | |
2.5 | 1.572 | 636.1 | |
30 | 1 | 0.715 | 1398.2 |
1.2 | 0.852 | 1173.3 | |
1.4 | 0.987 | 1012.7 | |
-1.5 | 1.165 | 858.2 | |
1.6 | 1.121 | 892.4 | |
1.8 | 1.252 | 798.8 | |
2 | 1.381 | 724.1 | |
2.2 | 1.508 | 663 | |
2.5 | 1.695 | 589.8 | |
32 | 1 | 0.765 | 1308 |
1.2 | 0.911 | 1097.1 | |
1.4 | 1.056 | 946.5 | |
-1.5 | 1.239 | 806.9 | |
1.6 | 1.2 | 833.7 | |
1.8 | 1.341 | 745.9 | |
2 | 1.48 | 675.8 | |
2.2 | 1.617 | 618.5 | |
2.5 | 1.819 | 549.8 | |
2.8 | 2.016 | 496 | |
3 | 2.146 | 466.1 | |
35 | 1. 2 | 1 | 999.7 |
1.4 | 1.16 | 862 | |
-1.5 | 1.35 | 740.6 | |
1.6 | 1.318 | 758.8 | |
1.8 | 1.474 | 678.5 | |
2 | 1.628 | 614.4 | |
2.2 | 1.78 | 561.9 | |
2.5 | 2.004 | 499.1 | |
2.8 | 2.223 | 449.7 | |
3 | 2.368 | 422.4 | |
36 | 1.2 | 1.03 | 971 |
1.4 | 1.195 | 837.1 | |
-1.5 | 1.387 | 720.9 | |
1.6 | 1.357 | 736.7 | |
1.8 | 1.518 | 658.7 | |
2 | 1.677 | 596.3 | |
2.2 | 1.834 | 545.3 | |
2.5 | 2.065 | 484.2 | |
2.8 | 2.293 | 436.2 | |
3 | 2.441 | 409.6 | |
38 | 1.2 | 1.089 | 918.2 |
1.4 | 1.264 | 791.4 | |
-1.5 | 1.461 | 684.4 | |
1.6 | 1.436 | 696.2 | |
1.8 | 1.607 | 622.3 | |
2 | 1.776 | 563.2 | |
2.2 | 1.942 | 514.8 | |
2.5 | 2.189 | 456.9 | |
2.8 | 2.431 | 411.4 | |
3 | 2.589 | 386.2 | |
40 | 1.2 | 1.148 | 870.9 |
1.4 | 1.333 | 750.4 | |
-1.5 | 1.535 | 651.4 | |
1.6 | 1.515 | 660 | |
1.8 | 1.696 | 589.7 | |
2 | 1.874 | 533.5 | |
2.2 | 2.051 | 487. 6 | |
2.5 | 2.312 | 432.5 | |
2.8 | 2.569 | 389.3 | |
3 | 2.737 | 365.3 | |
42 | 1.2 | 1.207 | 828.2 |
1.4 | 1.402 | 713.4 | |
-1.5 | 1.609 | 621.4 | |
1.6 | 1.594 | 627.3 | |
1.8 | 1.785 | 560.4 | |
2 | 1.973 | 506.9 | |
2.2 | 2.159 | 463.1 | |
2.5 | 2.435 | 410.6 | |
2.8 | 2.707 | 369.4 | |
3 | 2.885 | 346.6 | |
45 | 1.2 | 1.296 | 771.5 |
1.4 | 1.505 | 664.3 | |
-1.5 | 1.72 | 581.3 | |
1.6 | 1.712 | 583.9 | |
1.8 | 1.918 | 521.5 | |
2 | 2.121 | 471.5 | |
2.2 | 2.322 | 430.6 | |
2.5 | 2.62 | 381.6 | |
2.8 | 2.914 | 343.2 | |
3 | 3.107 | 321.8 | |
48 | 1.2 | 1.385 | 722 |
1.4 | 1.609 | 621.5 | |
-1.5 | 1.831 | 546.1 | |
1.6 | 1.831 | 546.2 | |
1.8 | 2.051 | 487.6 | |
2 | 2.269 | 440.8 | |
2.2 | 2.485 | 402.4 | |
2.5 | 2.805 | 356.5 | |
2.8 | 3.121 | 320.4 | |
3 | 3.329 | 300.4 | |
51 | 1.4 | 1.712 | 583.9 |
-1.5 | 1.942 | 514.9 | |
1.6 | 1.949 | 513 | |
1. 8 | 2.184 | 457.9 | |
2 | 2.417 | 413.8 | |
2.2 | 2.648 | 377.7 | |
2.5 | 2.99 | 334.4 | |
2.8 | 3.328 | 300.5 | |
3 | 3.551 | 281.6 | |
3.2 | 3.772 | 265.1 | |
3.5 | 4.1 | 243.9 | |
57 | 1.4 | 1.92 | 520.9 |
-1.5 | 2.164 | 462.1 | |
1.6 | 2.186 | 457.5 | |
1.8 | 2.45 | 408.1 | |
2 | 2.713 | 368.6 | |
2.2 | 2.973 | 336.3 | |
2.5 | 3.36 | 297.6 | |
2.8 | 3.743 | 267.2 | |
3 | 3.995 | 250.3 | |
3.2 | 4.246 | 235.5 | |
3.5 | 4.618 | 216.6 | |
60 | 1.4 | 2.023 | 494.3 |
-1.5 | 2.275 | 439.6 | |
1.6 | 2.304 | 434 | |
1.8 | 2.584 | 387.1 | |
2 | 2.861 | 349.6 | |
2.2 | 3.136 | 318.9 | |
2.5 | 3.545 | 282.1 | |
2.8 | 3.95 | 253.2 | |
3 | 4.217 | 237.1 | |
3.2 | 4.482 | 223.1 | |
3.5 | 4.877 | 205.1 | |
3.8 | 5.267 | 189.9 | |
70 | 1.2 | 2.036 | 491.1 |
1.4 | 2.368 | 422.2 | |
-1.5 | 2.645 | 378.1 | |
1.6 | 2.699 | 370.5 | |
1.8 | 3.027 | 330.3 | |
2 | 3.354 | 298. 2 | |
2.2 | 3.679 | 271.8 | |
2.5 | 4.162 | 240.3 | |
2.8 | 4.64 | 215.5 | |
3 | 4.957 | 201.7 | |
3.2 | 5.272 | 189.7 | |
3.5 | 5.74 | 174.2 | |
3.8 | 6.204 | 161.2 | |
4 | 6.511 | 153.6 | |
73 | 1.4 | 2.472 | 404.5 |
-1.5 | 2.756 | 362.9 | |
1.6 | 2.817 | 354.9 | |
1.8 | 3.161 | 316.4 | |
2 | 3.502 | 285.6 | |
2.2 | 3.841 | 260.3 | |
2.5 | 4.347 | 230.1 | |
2.8 | 4.847 | 206.3 | |
3 | 5.179 | 193.1 | |
3.2 | 5.508 | 181.5 | |
3.5 | 5.999 | 166.7 | |
3.8 | 6.485 | 154.2 | |
4 | 6.807 | 146.9 | |
76 | 1.4 | 2.576 | 388.3 |
-1.5 | 2.867 | 348.8 | |
1.6 | 2.936 | 340.6 | |
1.8 | 3.294 | 303.6 | |
2 | 3.65 | 274 | |
2.2 | 4.004 | 249.7 | |
2.5 | 4.532 | 220.7 | |
2.8 | 5.055 | 197.8 | |
3 | 5.401 | 185.2 | |
3.2 | 5.745 | 174.1 | |
3.5 | 6.258 | 159.8 | |
3.8 | 6.766 | 147.8 | |
4 | 7.103 | 140.8 | |
4.5 | 7.935 | 126 | |
5 | 8.755 | 114.2 | |
5.5 | 9. 562 | 104.6 | |
83 | 3 | 5.919 | 169 |
3.2 | 6.298 | 158.8 | |
3.5 | 6.862 | 145.7 | |
3.8 | 7.422 | 134.7 | |
4 | 7.793 | 128.3 | |
4.5 | 8.712 | 114.8 | |
5 | 9.618 | 104 | |
5.5 | 10.512 | 95.1 | |
89 | 1.6 | 3.449 | 290 |
1.8 | 3.871 | 258.3 | |
2 | 4.291 | 233 | |
2.2 | 4.709 | 212.3 | |
2.5 | 5.333 | 187.5 | |
2.8 | 5.952 | 168 | |
3 | 6.363 | 157.2 | |
3.2 | 6.771 | 147.7 | |
3.5 | 7.38 | 135.5 | |
3.8 | 7.984 | 125.2 | |
4 | 8.385 | 119.3 | |
4.5 | 9.378 | 106.6 | |
5 | 10.358 | 96.5 | |
5.5 | 11.326 | 88.3 | |
95 | 2 | 4.587 | 218 |
2.5 | 5.703 | 175.3 | |
3.2 | 7.245 | 138 | |
5 | 11.098 | 90.1 | |
102 | 1.8 | 4.448 | 224.8 |
2 | 4.932 | 202.7 | |
2.2 | 5.415 | 184.7 | |
2.5 | 6.135 | 163 | |
2.8 | 6.85 | 146 | |
3 | 7.324 | 136.5 | |
3.2 | 7.797 | 128.3 | |
3.5 | 8.502 | 117.6 | |
3.8 | 9.203 | 108.7 | |
4 | 9.667 | 103.4 | |
4. 5 | 10.82 | 92.4 | |
5 | 11.961 | 83.6 | |
5.5 | 13.089 | 76.4 | |
108 | 1.8 | 4.714 | 212.1 |
2 | 5.228 | 191.3 | |
2.5 | 6.504 | 153.7 | |
2.8 | 7.264 | 137.7 | |
3 | 7.768 | 128.7 | |
3.2 | 8.27 | 120.9 | |
3.5 | 9.02 | 110.9 | |
3.8 | 9.765 | 102.4 | |
4 | 10.259 | 97.5 | |
4.5 | 11.486 | 87.1 | |
5 | 12.701 | 78.7 | |
5.5 | 13.903 | 71.9 | |
114 | 1.8 | 4.981 | 200.8 |
2 | 5.524 | 181 | |
2.2 | 6.066 | 164.9 | |
2.5 | 6.874 | 145.5 | |
2.8 | 7.679 | 130.2 | |
3 | 8.212 | 121.8 | |
3.2 | 8.744 | 114.4 | |
3.5 | 9.538 | 104.8 | |
3.8 | 10.327 | 96.8 | |
4 | 10.851 | 92.2 | |
4.5 | 12.152 | 82.3 | |
5 | 13.441 | 74.4 | |
5.5 | 14.717 | 67.9 | |
127 | 1.8 | 5.558 | 179.9 |
2 | 6.165 | 162.2 | |
2.2 | 6.771 | 147.7 | |
2.5 | 7.676 | 130.3 | |
2.8 | 8.576 | 116.6 | |
3 | 9.174 | 109 | |
3.2 | 9.77 | 102.4 | |
3.5 | 10.66 | 93.8 | |
3.8 | 11.546 | 86.6 | |
4 | 12. 133 | 82.4 | |
4.5 | 13.595 | 73.6 | |
5 | 15.044 | 66.5 | |
5.5 | 16.48 | 60.7 | |
133 | 1.8 | 5.824 | 171.7 |
2 | 6.461 | 154.8 | |
2.2 | 7.097 | 140.9 | |
2.5 | 8.046 | 124.3 | |
2.8 | 8.991 | 111.2 | |
3 | 9.618 | 104 | |
3.2 | 10.243 | 97.6 | |
3.5 | 11.178 | 89.5 | |
3.8 | 12.108 | 82.6 | |
4 | 12.725 | 78.6 | |
4.5 | 14.261 | 70.1 | |
5 | 15.783 | 63.4 | |
5.5 | 17.294 | 57.8 | |
140 | 1.8 | 6.135 | 163 |
2 | 6.807 | 146.9 | |
2.2 | 7.476 | 133.8 | |
2.5 | 8.477 | 118 | |
2.8 | 9.474 | 105.6 | |
3 | 10.136 | 98.7 | |
3.2 | 10.796 | 92.6 | |
3.5 | 11.782 | 84.9 | |
3.8 | 12.764 | 78.3 | |
4 | 13.416 | 74.5 | |
4.5 | 15.037 | 66.5 | |
5 | 16.647 | 60.1 | |
5.5 | 18.243 | 54.8 | |
152 | 1.8 | 6.667 | 150 |
2 | 7.398 | 135.2 | |
2.2 | 8.127 | 123 | |
2.5 | 9.217 | 108.5 | |
2.8 | 10.303 | 97.1 | |
3 | 11.024 | 90.7 | |
3.2 | 11.743 | 85.2 | |
3. 5 | 12.818 | 78 | |
3.8 | 13.888 | 72 | |
4 | 14.6 | 68.5 | |
4.5 | 16.369 | 61.1 | |
5 | 18.126 | 55.2 | |
5.5 | 19.871 | 50.3 | |
159 | 1.8 | 6.978 | 143.3 |
2 | 7.744 | 129.1 | |
2.2 | 8.507 | 117.5 | |
2.5 | 9.649 | 103.6 | |
2.8 | 10.786 | 92.7 | |
3 | 11.542 | 86.6 | |
3.2 | 12.295 | 81.3 | |
3.5 | 13.422 | 74.5 | |
3.8 | 14.544 | 68.8 | |
4 | 15.29 | 65.4 | |
4.5 | 17.146 | 58.3 | |
5 | 18.989 | 52.7 | |
5.5 | 20.82 | 48 | |
6 | 22.639 | 44.2 | |
7 | 26.24 | 38.1 | |
8 | 29.791 | 33.6 | |
168 | 1.8 | 7.378 | 135.5 |
2 | 8.188 | 122.1 | |
2.2 | 8.996 | 111.2 | |
2.5 | 10.204 | 98 | |
2.8 | 11.407 | 87.7 | |
3 | 12.207 | 81.9 | |
3.2 | 13.005 | 76.9 | |
3.5 | 14.199 | 70.4 | |
3.8 | 15.388 | 65 | |
4 | 16.178 | 61.8 | |
4.5 | 18.145 | 55.1 | |
5 | 20.099 | 49.8 | |
5.5 | 22.041 | 45.4 | |
6 | 23.971 | 41.7 | |
7 | 27.794 | 36 | |
8 | 31. 567 | 31.7 | |
219 | 2.5 | 13.348 | 74.9 |
2.8 | 14.929 | 67 | |
3 | 15.981 | 62.6 | |
3.2 | 17.03 | 58.7 | |
3.5 | 18.601 | 53.8 | |
3.8 | 20.167 | 49.6 | |
4 | 21.209 | 47.2 | |
4.5 | 23.805 | 42 | |
5 | 26.388 | 37.9 | |
5.5 | 28.959 | 34.5 | |
6 | 31.517 | 31.7 | |
7 | 36.598 | 27.3 | |
8 | 41.629 | 24 | |
9 | 46.61 | 21.5 | |
273 | 3.5 | 23.262 | 43 |
3.8 | 25.228 | 39.6 | |
4 | 26.536 | 37.7 | |
4.5 | 29.797 | 33.6 | |
5 | 33.046 | 30.3 | |
5.5 | 36.283 | 27.6 | |
6 | 39.508 | 25.3 | |
7 | 45.92 | 21.8 | |
8 | 52.282 | 19.1 | |
9 | 58.596 | 17.1 | |
325 | 4 | 31.665 | 31.6 |
4.5 | 35.568 | 28.1 | |
5 | 39.458 | 25.3 | |
5.5 | 43.336 | 23.1 | |
6 | 47.202 | 21.2 | |
7 | 54.897 | 18.2 | |
8 | 62.542 | 16 | |
9 | 70.137 | 14.3 | |
377 | 4 | 36.795 | 27.2 |
4.5 | 41.339 | 24.2 | |
5 | 45.87 | 21.8 | |
5.5 | 50.39 | 19.8 | |
6 | 54. 897 | 18.2 | |
7 | 63.873 | 15.7 | |
8 | 72.801 | 13.7 | |
9 | 81.679 | 12.2 | |
10 | 90.508 | 11 | |
426 | 4 | 41.629 | 24 |
4.5 | 46.777 | 21.4 | |
5 | 51.912 | 19.3 | |
5.5 | 57.036 | 17.5 | |
6 | 62.147 | 16.1 | |
7 | 72.332 | 13.8 | |
8 | 82.468 | 12.1 | |
9 | 92.555 | 10.8 | |
10 | 102.592 | 9.7 | |
11 | 112.58 | 8.9 | |
12 | 122.518 | 8.2 | |
478 | 5 | 58.324 | 17.1 |
5.5 | 64.089 | 15.6 | |
6 | 69.841 | 14.3 | |
7 | 81.309 | 12.3 | |
8 | 92.727 | 10.8 | |
9 | 104.096 | 9.6 | |
10 | 115.416 | 8.7 | |
11 | 126.686 | 7.9 | |
12 | 137.907 | 7.3 | |
530 | 6 | 77.536 | 12.9 |
7 | 90.286 | 11.1 | |
8 | 102.986 | 9.7 | |
9 | 115.638 | 8.6 | |
10 | 128.24 | 7.8 | |
11 | 140.793 | 7.1 | |
12 | 153.296 | 6.5 | |
13 | 165.75 | 6 | |
14 | 178.155 | 5.6 | |
16 | 202.816 | 4.9 | |
17 | 215.073 | 4.6 | |
17.5 | 221.183 | 4.5 | |
18 | 227.28 | 4. 4 | |
19 | 239.439 | 4.2 | |
20 | 251.547 | 4 | |
21 | 263.607 | 3.8 | |
22 | 275.617 | 3.6 | |
23 | 287.578 | 3.5 | |
24 | 299.489 | 3.3 | |
630 | 5 | 77.067 | 13 |
5.5 | 84.706 | 11.8 | |
7 | 107.549 | 9.3 | |
8 | 122.716 | 8.1 | |
9 | 137.833 | 7.3 | |
10 | 152.901 | 6.5 | |
11 | 167.92 | 6 | |
12 | 182.89 | 5.5 | |
13 | 197.81 | 5.1 | |
14 | 212.681 | 4.7 | |
16 | 242.275 | 4.1 | |
-17 | 271.252 | 3.7 | |
17.5 | 264.34 | 3.8 | |
18 | 271.671 | 3.7 | |
19 | 286.295 | 3.5 | |
20 | 300.87 | 3.3 | |
720 | 7 | 123.086 | 8.1 |
8 | 140.472 | 7.1 | |
9 | 157.809 | 6.3 | |
10 | 175.097 | 5.7 | |
11 | 192.335 | 5.2 | |
12 | 209.524 | 4.8 | |
14 | 243.754 | 4.1 | |
16 | 277.787 | 3.6 | |
17 | 294.73 | 3.4 | |
18 | 311.623 | 3.2 | |
19 | 328.467 | 3 | |
820 | 7 | 140.349 | 7.1 |
8 | 160.201 | 6.2 | |
9 | 180.004 | 5.6 | |
10 | 199.758 | 5 | |
11 | 219. 463 | 4.6 | |
12 | 239.118 | 4.2 | |
14 | 278.28 | 3.6 | |
16 | 317.246 | 3.2 | |
17 | 336.654 | 3 | |
18 | 356.013 | 2.8 | |
19 | 375.323 | 2.7 | |
20 | 394.584 | 2.5 | |
920 | 7 | 157.612 | 6.3 |
8 | 179.93 | 5.6 | |
9 | 202.2 | 4.9 | |
10 | 224.42 | 4.5 | |
11 | 246.59 | 4.1 | |
12 | 268.712 | 3.7 | |
14 | 312.806 | 3.2 | |
16 | 356.704 | 2.8 | |
17 | 378.579 | 2.6 | |
17 | 378.579 | 2.6 | |
19 | 422.18 | 2.4 | |
20 | 443.907 | 2.3 | |
1120 | 8 | 219.389 | 4.6 |
9 | 246.59 | 4.1 | |
10 | 273.743 | 3.7 | |
11 | 300.846 | 3.3 | |
12 | 327.899 | 3 | |
14 | 381.859 | 2.6 | |
16 | 435.621 | 2.3 | |
17 | 462.428 | 2.2 | |
18 | 489.186 | 2 | |
19 | 515.894 | 1.9 | |
20 | 542.553 | 1.8 | |
1220 | 9 | 268.786 | 3.7 |
10 | 298.404 | 3.4 | |
11 | 327.973 | 3 | |
12 | 357.493 | 2.8 | |
14 | 416.385 | 2.4 | |
16 | 475.079 | 2.1 | |
17 | 504.352 | 2 | |
18 | 533. 576 | 1.9 | |
19 | 562.751 | 1.8 | |
20 | 591.876 | 1.7 | |
1320 | 9 | 290.981 | 3.4 |
10 | 323.066 | 3.1 | |
11 | 355.101 | 2.8 | |
12 | 387.087 | 2.6 | |
14 | 450.911 | 2.2 | |
16 | 514.538 | 1.9 | |
17 | 546.277 | 1.8 | |
18 | 577.967 | 1.7 | |
19 | 609.608 | 1.6 | |
20 | 641.199 | 1.6 | |
1420 | 10 | 347.727 | 2.9 |
11 | 382.229 | 2.6 | |
12 | 416.681 | 2.4 | |
14 | 485.437 | 2.1 | |
16 | 553.996 | 1.8 | |
17 | 588.201 | 1.7 | |
18 | 622.358 | 1.6 | |
19 | 656.465 | 1.5 | |
20 | 690.522 | 1.4 | |
1520 | 10 | 372.389 | 2.7 |
11 | 409.356 | 2.4 | |
12 | 446.275 | 2.2 | |
14 | 519.963 | 1.9 | |
16 | 593.454 | 1.7 | |
17 | 630.126 | 1.6 | |
18 | 666.748 | 1.5 | |
1620 | 10 | 397.05 | 2.5 |
11 | 436.484 | 2.3 | |
12 | 475.868 | 2.1 | |
14 | 554.489 | 1.8 | |
16 | 632.913 | 1.6 | |
17 | 672.051 | 1.5 | |
18 | 711.139 | 1.4 | |
19 | 750.178 | 1.3 | |
20 | 789. 168 | 1.3 |
Труба профильная прямоугольная
Труба профильная — это металлическая труба, квадратного сечения изготавливаемая из сталей марок: Ст2, Ст3, 8кп, Ст10, Ст20, 09г2с, 17гс соответствующие ГОСТ 1050-88 и ГОСТ 380-94. Труба профильная имеет ширину сторон от 15 до 180 мм и длину от 6 до 11,7 м.
Применение квадратных и прямоугольных профильных труб позволяет достичь определенного набора преимуществ:
- собираемые металлоконструкции обусловливаются меньшей массой, что приводит к экономии металла;
- монтаж конструкций представляет собой достаточно простой процесс;
- прямоугольная форма с максимальным удобством прокладывается по плоским поверхностям;
- добавляется эстетическая составляющая в конструкции;
- обеспечивается пожаробезопасность;
- присутствует способность не откликаться на большие нагрузки.
При сборке металлоконструкций профильная труба применяется в качестве металлического бруса, что позволяет собирать на ее основе строительные леса, различные опоры, перекрытия, мебель и много другое. Наибольшее распространение получили профили следующих размеров: 50×50, 40×80, 50×100. Их применяют при строительстве зданий высокой этажности, стадионов, складов и др.
Основные размеры прямоугольных труб, Таблица
A, мм | B, мм | S, мм | Площадь сечения, см2 | Масса 1 м, кг | Момент инерции, см, Ix | Момент сопротивления, см, Iy | Момент сопротивления, см, Wx | Момент сопротивления, см, Wy |
---|---|---|---|---|---|---|---|---|
15 | 10 | 1 | 0.443 | 0.348 | 0.065 | 0.126 | 0.131 | 0.167 |
15 | 10 | 1.5 | 0.621 | 0.488 | 0.082 | 0.16 | 0.164 | 0.214 |
15 | 10 | 2 | 0.771 | 0.605 | 0.089 | 0.179 | 0.179 | 0. 239 |
20 | 10 | 1 | 0.543 | 0.426 | 0.086 | 0.261 | 0.172 | 0.261 |
20 | 10 | 1.5 | 0.771 | 0.605 | 0.109 | 0.344 | 0.218 | 0.344 |
20 | 10 | 2 | 0.971 | 0.762 | 0.122 | 0.398 | 0.245 | 0.398 |
20 | 15 | 1 | 0.643 | 0.505 | 0.224 | 0.352 | 0.298 | 0.352 |
20 | 15 | 1.5 | 0.921 | 0.723 | 0.297 | 0.472 | 0.397 | 0.472 |
20 | 15 | 2 | 1.17 | 0.919 | 0.35 | 0.561 | 0.466 | 0.561 |
20 | 15 | 2.5 | 1.39 | 1.09 | 0.383 | 0.62 | 0.51 | 0.62 |
25 | 10 | 1 | 0.643 | 0.505 | 0.106 | 0.465 | 0.212 | 0.372 |
25 | 10 | 1.5 | 0.921 | 0.723 | 0.137 | 0.623 | 0.237 | 0.499 |
25 | 10 | 2 | 0.17 | 0.919 | 0.155 | 0.738 | 0.31 | 0.59 |
25 | 10 | 2.5 | 1.39 | 1.09 | 0.163 | 0.813 | 0.326 | 0.65 |
25 | 15 | 1 | 0.743 | 0.583 | 0.273 | 0.609 | 0.364 | 0.487 |
25 | 15 | 1.5 | 1.07 | 0.841 | 0.366 | 0.831 | 0.488 | 0.665 |
25 | 15 | 2 | 1.37 | 1.08 | 0.435 | 1.003 | 0.58 | 0.803 |
25 | 15 | 2.5 | 1.64 | 1.29 | 0.482 | 1.13 | 0.642 | 0.904 |
30 | 10 | 1 | 0.743 | 0.583 | 0.126 | 0.749 | 0.253 | 0. 499 |
30 | 10 | 1.5 | 1.07 | 0.841 | 0.164 | 1.02 | 0.328 | 0.679 |
30 | 10 | 2 | 1.37 | 1.08 | 0.188 | 1.22 | 0.375 | 0.816 |
30 | 10 | 2.5 | 1.64 | 1.29 | 0.199 | 1.37 | 0.399 | 0.915 |
30 | 10 | 3 | 1.88 | 1.48 | 0.201 | 1.46 | 0.402 | 0.977 |
30 | 15 | 1 | 0.843 | 0.661 | 0.322 | 0.959 | 0.429 | 0.639 |
30 | 15 | 1.5 | 1.22 | 0.959 | 0.435 | 1.32 | 0.58 | 0.882 |
30 | 15 | 2 | 1.57 | 1.23 | 0.52 | 1.62 | 0.693 | 1.08 |
30 | 15 | 2.5 | 1.89 | 1.48 | 0.58 | 1.85 | 0.774 | 1.23 |
30 | 15 | 3 | 2.18 | 1.71 | 0.619 | 2.01 | 0.825 | 1.34 |
30 | 20 | 1 | 0.943 | 0.74 | 0.623 | 1.17 | 0.623 | 0.78 |
30 | 20 | 1.5 | 1.37 | 1.08 | 0.858 | 1.63 | 0.858 | 1.08 |
30 | 20 | 2 | 1.77 | 1.39 | 1.05 | 2.01 | 1.05 | 1.34 |
30 | 20 | 2.5 | 2.14 | 1.68 | 1.2 | 2.32 | 1.2 | 1.55 |
30 | 20 | 3 | 2.48 | 1.95 | 1.31 | 2.56 | 1.31 | 1.71 |
35 | 15 | 1.5 | 1.37 | 1.08 | 0.503 | 1.97 | 0.671 | 1.12 |
35 | 15 | 2 | 1.77 | 1.39 | 0.605 | 2.43 | 0.807 | 1.39 |
35 | 15 | 2. 5 | 2.14 | 1.68 | 0.68 | 2.8 | 0.906 | 1.6 |
35 | 15 | 3 | 2.48 | 1.95 | 0.73 | 3.09 | 0.972 | 1.76 |
35 | 15 | 3.5 | 2.8 | 2.2 | 0.757 | 3.3 | 1.01 | 1.88 |
35 | 20 | 1.5 | 1.52 | 1.19 | 0.987 | 2.39 | 0.987 | 1.36 |
35 | 20 | 2 | 1.97 | 1.55 | 1.21 | 2.97 | 1.21 | 1.7 |
35 | 20 | 2.5 | 2.39 | 1.88 | 1.39 | 3.46 | 1.39 | 1.98 |
35 | 20 | 3 | 2.78 | 2.19 | 1.53 | 3.86 | 1.53 | 2.2 |
35 | 20 | 3.5 | 3.15 | 2.47 | 1.63 | 4.17 | 1.63 | 2.38 |
35 | 25 | 1.5 | 1.67 | 1.31 | 1.66 | 2.81 | 1.33 | 1.61 |
35 | 25 | 2 | 2.17 | 1.7 | 2.06 | 3.52 | 1.65 | 2.01 |
35 | 25 | 2.5 | 2.64 | 2.07 | 2.4 | 4.12 | 1.92 | 2.35 |
35 | 25 | 3 | 3.08 | 2.42 | 2.68 | 4.63 | 2.14 | 2.64 |
35 | 25 | 3.5 | 3.5 | 2.75 | 2.9 | 5.04 | 2.32 | 2.88 |
40 | 15 | 2 | 1.97 | 1.55 | 0.69 | 3.46 | 0.92 | 1.73 |
40 | 15 | 2.5 | 2.39 | 1.88 | 0.778 | 4.02 | 1.04 | 2.01 |
40 | 15 | 3 | 2.78 | 2.19 | 0.84 | 4.47 | 1.12 | 2.23 |
40 | 15 | 3.5 | 3.15 | 2.47 | 0.876 | 4.82 | 1.17 | 2. 41 |
40 | 15 | 4 | 3.48 | 2.73 | 0.892 | 5.07 | 1.19 | 2.53 |
40 | 20 | 2 | 2.17 | 1.7 | 1.37 | 4.18 | 1.37 | 2.09 |
40 | 20 | 2.5 | 2.64 | 2.07 | 1.58 | 4.9 | 1.58 | 2.45 |
40 | 20 | 3 | 3.08 | 2.42 | 1.75 | 5.5 | 1.75 | 2.75 |
40 | 20 | 3.5 | 3.5 | 2.75 | 1.87 | 5.99 | 1.87 | 2.99 |
40 | 20 | 4 | 3.88 | 3.05 | 1.96 | 6.37 | 1.96 | 3.18 |
40 | 25 | 2 | 2.37 | 1.86 | 2.33 | 4.9 | 1.86 | 2.45 |
40 | 25 | 2.5 | 2.89 | 2.27 | 2.72 | 5.78 | 1.17 | 2.89 |
40 | 25 | 3 | 3.38 | 2.66 | 3.04 | 6.53 | 2.43 | 3.26 |
40 | 25 | 3.5 | 3.85 | 3.02 | 3.3 | 7.15 | 2.64 | 3.59 |
40 | 25 | 4 | 4.28 | 3.36 | 3.51 | 7.67 | 2.81 | 3.83 |
40 | 30 | 2 | 2.57 | 2.02 | 3.58 | 5.63 | 2.39 | 2.81 |
40 | 30 | 2.5 | 3.14 | 2.47 | 4.22 | 6.66 | 2.81 | 3.33 |
40 | 30 | 3 | 3.68 | 2.89 | 4.76 | 7.56 | 3.17 | 3.79 |
40 | 30 | 3.5 | 4.2 | 3.3 | 5.22 | 8.32 | 3.48 | 4.16 |
40 | 30 | 4 | 4.68 | 3.68 | 5.59 | 8.97 | 3.79 | 4.43 |
-42 | 20 | 2 | 2.25 | 1.77 | 1. 44 | 4.74 | 1.44 | 2.26 |
-42 | 20 | 2.5 | 2.74 | 2.15 | 1.66 | 5.56 | 1.66 | 2.65 |
-42 | 20 | 3 | 3.2 | 2.52 | 1.84 | 6.26 | 1.84 | 2.98 |
-42 | 20 | 3.5 | 3.64 | 2.86 | 1.97 | 6.83 | 1.97 | 3.25 |
-42 | 20 | 4 | 4.04 | 3.17 | 2.06 | 7.29 | 2.06 | 3.47 |
-42 | 30 | 2 | 2.65 | 2.08 | 3.74 | 6.34 | 2.49 | 3.02 |
-42 | 30 | 2.5 | 3.24 | 2.54 | 4.41 | 7.52 | 2.94 | 3.58 |
-42 | 30 | 3 | 3.8 | 2.99 | 4.98 | 8.55 | 3.32 | 4.07 |
-42 | 30 | 3.5 | 4.34 | 3.41 | 5.46 | 9.43 | 3.64 | 4.49 |
-42 | 30 | 4 | 4.84 | 3.8 | 5.87 | 10.19 | 3.91 | 4.85 |
45 | 20 | 2 | 2.37 | 1.86 | 1.54 | 5.66 | 1.54 | 2.52 |
45 | 20 | 2.5 | 2.89 | 2.27 | 1.78 | 6.67 | 1.78 | 2.96 |
45 | 20 | 3 | 3.38 | 2.66 | 1.97 | 7.52 | 1.97 | 3.34 |
45 | 20 | 3.5 | 3.85 | 3.02 | 2.11 | 8.24 | 2.11 | 3.66 |
45 | 20 | 4 | 4.28 | 3.36 | 2.18 | 8.82 | 2.22 | 3.92 |
45 | 30 | 2 | 2.77 | 2.17 | 3.97 | 7.51 | 2.65 | 3.34 |
45 | 30 | 2.5 | 3.39 | 2.66 | 4.69 | 8.93 | 3.13 | 3.97 |
45 | 30 | 3 | 3. 98 | 3.13 | 5.31 | 10.17 | 3.54 | 4.52 |
45 | 30 | 3.5 | 4.55 | 3.57 | 5.83 | 11.26 | 3.89 | 5 |
45 | 30 | 4 | 5.08 | 3.99 | 6.63 | 12.19 | 4.18 | 5.42 |
50 | 25 | 2 | 2.77 | 2.17 | 2.86 | 8.59 | 2.29 | 3.44 |
50 | 25 | 2.5 | 3.39 | 2.66 | 3.35 | 10.21 | 2.68 | 4.08 |
50 | 25 | 3 | 3.98 | 3.13 | 3.77 | 11.63 | 3.02 | 4.65 |
50 | 25 | 3.5 | 4.55 | 3.57 | 4.12 | 12.87 | 3.3 | 5.15 |
50 | 25 | 4 | 5.08 | 3.99 | 4.4 | 13.93 | 3.52 | 5.57 |
50 | 30 | 2 | 2.97 | 2.32 | 4.36 | 9.74 | 2.91 | 3.9 |
50 | 30 | 2.5 | 3.64 | 2.86 | 5.16 | 11.62 | 3.44 | 4.65 |
50 | 30 | 3 | 4.28 | 3.36 | 5.86 | 13.29 | 3.9 | 5.32 |
50 | 30 | 3.5 | 4.9 | 3.85 | 6.45 | 14.77 | 4.3 | 5.91 |
50 | 30 | 4 | 5.48 | 4.3 | 6.96 | 16.05 | 4.64 | 6.42 |
50 | 35 | 2 | 3.17 | 2.49 | 6.24 | 10.9 | 3.57 | 4.36 |
50 | 35 | 2.5 | 3.89 | 3.09 | 7.43 | 13.03 | 4.24 | 5.21 |
50 | 35 | 3 | 4.58 | 3.6 | 8.47 | 14.95 | 4.84 | 5.98 |
50 | 35 | 3.5 | 5.25 | 4.12 | 9.4 | 16.66 | 5.37 | 6. 66 |
50 | 35 | 4 | 5.88 | 4.62 | 10.2 | 18.17 | 5.83 | 7.27 |
50 | 40 | 2 | 3.37 | 2.65 | 8.52 | 12.05 | 4.28 | 4.82 |
50 | 40 | 2.5 | 4.14 | 3.25 | 10.18 | 14.44 | 5.09 | 5.78 |
50 | 40 | 3 | 4.88 | 3.83 | 11.67 | 16.61 | 5.84 | 6.64 |
50 | 40 | 3.5 | 5.6 | 4.39 | 13 | 18.56 | 6.5 | 7.42 |
50 | 40 | 4 | 6.28 | 4.93 | 14.18 | 20.29 | 7.09 | 8.12 |
60 | 25 | 2.5 | 3.89 | 3.05 | 3.99 | 16.34 | 3.19 | 5.45 |
60 | 25 | 3 | 4.58 | 3.6 | 4.5 | 18.73 | 3.6 | 6.24 |
60 | 25 | 3.5 | 5.25 | 4.12 | 4.93 | 20.86 | 3.95 | 6.95 |
60 | 25 | 4 | 5.88 | 4.62 | 5.29 | 22.74 | 4.23 | 7.59 |
60 | 25 | 5 | 7.07 | 5.55 | 5.8 | 25.75 | 4.64 | 8.58 |
60 | 30 | 2.5 | 4.14 | 3.25 | 6.11 | 18.41 | 4.07 | 6.13 |
60 | 30 | 3 | 4.88 | 3.83 | 6.96 | 21.17 | 4.64 | 7.06 |
60 | 30 | 3.5 | 5.6 | 4.39 | 7.69 | 23.66 | 5.13 | 7.89 |
60 | 30 | 4 | 6.28 | 4.93 | 8.32 | 25.88 | 5.55 | 8.63 |
60 | 30 | 5 | 7.57 | 5.94 | 9.3 | 29.54 | 6.19 | 9.85 |
60 | 40 | 3 | 5.48 | 4. 3 | 13.73 | 26.05 | 6.86 | 8.68 |
60 | 40 | 3.5 | 6.3 | 4.94 | 15.34 | 29.25 | 7.67 | 9.75 |
60 | 40 | 4 | 7.08 | 5.56 | 16.78 | 32.16 | 8.39 | 10.72 |
60 | 40 | 5 | 8.57 | 6.73 | 12.17 | 37.12 | 9.59 | 12.37 |
70 | 30 | 3 | 5.48 | 4.3 | 8.05 | 31.49 | 5.37 | 9 |
70 | 30 | 3.5 | 6.3 | 4.94 | 8.92 | 35.35 | 5.95 | 10.1 |
70 | 30 | 4 | 7.08 | 5.56 | 9.68 | 38.84 | 6.45 | 11.1 |
70 | 30 | 5 | 8.57 | 6.73 | 10.87 | 44.78 | 7.25 | 12.79 |
70 | 30 | 6 | 9.94 | 7.8 | 11.67 | 49.39 | 7.78 | 14.11 |
70 | 40 | 3 | 6.08 | 4.78 | 15.79 | 38.23 | 7.89 | 10.92 |
70 | 40 | 3.5 | 7 | 5.49 | 17.68 | 43.1 | 8.84 | 12.31 |
70 | 40 | 4 | 7.88 | 6.19 | 19.38 | 47.56 | 9.69 | 13.59 |
70 | 40 | 5 | 9.57 | 7.51 | 22.25 | 55.36 | 11.13 | 15.82 |
70 | 40 | 6 | 11.14 | 8.75 | 24.47 | 61.71 | 12.23 | 17.63 |
70 | 50 | 3 | 6.68 | 5.25 | 26.56 | 44.97 | 10.63 | 12.85 |
70 | 50 | 3.5 | 7.7 | 6.04 | 29.93 | 50.84 | 11.97 | 14.53 |
70 | 50 | 4 | 8.68 | 6.82 | 33.02 | 56.29 | 13. 21 | 16.08 |
70 | 50 | 5 | 10.57 | 8.3 | 38.42 | 65.94 | 15.37 | 18.84 |
70 | 50 | 6 | 12.34 | 9.69 | 42.83 | 74.03 | 17.13 | 21.15 |
80 | 40 | 3 | 6.68 | 5.25 | 17.84 | 53.46 | 8.92 | 13.36 |
80 | 40 | 3.5 | 7.7 | 6.04 | 20.02 | 60.44 | 10.01 | 15.11 |
80 | 40 | 4 | 8.68 | 6.82 | 21.98 | 66.91 | 10.99 | 16.73 |
80 | 40 | 5 | 10.57 | 8.3 | 25.34 | 78.38 | 12.67 | 19.6 |
80 | 40 | 6 | 12.34 | 9.69 | 27.97 | 87.97 | 13.99 | 21.99 |
80 | 40 | 7 | 14 | 10.99 | 29.94 | 95.77 | 14.97 | 23.94 |
80 | 50 | 3 | 7.28 | 5.72 | 29.88 | 62.35 | 11.95 | 15.59 |
80 | 50 | 3.5 | 8.4 | 6.59 | 33.72 | 70.69 | 13.49 | 17.67 |
80 | 50 | 4 | 9.48 | 7.44 | 37.26 | 78.48 | 14.91 | 19.62 |
80 | 60 | 3.5 | 9.1 | 7.14 | 51.63 | 80.94 | 17.21 | 20.23 |
80 | 60 | 4 | 10.28 | 8.07 | 57.29 | 90.04 | 19.1 | 22.51 |
80 | 60 | 5 | 12.57 | 9.87 | 67.46 | 106.55 | 22.49 | 26.64 |
80 | 60 | 6 | 14.74 | 11.57 | 76.16 | 120.9 | 25.39 | 30.22 |
80 | 60 | 7 | 16.8 | 13.19 | 83.48 | 133.19 | 27.83 | 33. 3 |
90 | 40 | 3.5 | 8.4 | 6.59 | 22.36 | 81.64 | 11.18 | 18.14 |
90 | 40 | 4 | 9.48 | 7.44 | 24.59 | 90.61 | 12.29 | 20.13 |
90 | 40 | 5 | 11.57 | 9.08 | 28.42 | 106.7 | 14.21 | 23.71 |
90 | 40 | 6 | 13.54 | 10.63 | 31.48 | 120.4 | 15.74 | 26.75 |
90 | 40 | 7 | 15.4 | 12.09 | 33.81 | 13.85 | 16.91 | 29.3 |
90 | 60 | 4 | 11.08 | 8.7 | 63.57 | 120.2 | 21.19 | 26.71 |
90 | 60 | 5 | 13.57 | 10.65 | 75.04 | 142.8 | 25.01 | 31.75 |
90 | 60 | 6 | 15.94 | 12.51 | 84.94 | 162.8 | 28.31 | 36.18 |
90 | 60 | 7 | 18.2 | 14.29 | 93.37 | 180.2 | 31.12 | 40.04 |
100 | 40 | 4 | 10.28 | 8.07 | 27.2 | 119 | 13.59 | 23.81 |
100 | 40 | 5 | 12.57 | 9.87 | 31.5 | 140.7 | 15.75 | 28.16 |
100 | 40 | 6 | 14.74 | 11.57 | 34.98 | 159.6 | 17.49 | 31.92 |
100 | 40 | 7 | 16.8 | 13.19 | 37.68 | 175.6 | 18.84 | 35.12 |
100 | 50 | 4 | 11.08 | 8.7 | 45.75 | 137.5 | 18.3 | 27.5 |
100 | 50 | 5 | 13.57 | 10.65 | 53.67 | 163.4 | 21.47 | 32.67 |
100 | 50 | 6 | 15.94 | 12.51 | 60.37 | 186.1 | 24.15 | 37. 23 |
100 | 50 | 7 | 18.2 | 14.29 | 65.92 | 205.9 | 26.37 | 41.19 |
100 | 70 | 4 | 12.68 | 9.96 | 99.9 | 174.4 | 28.54 | 34.87 |
100 | 70 | 5 | 15.57 | 12.22 | 118.8 | 208.5 | 33.96 | 41.71 |
100 | 70 | 6 | 18.34 | 14.4 | 135.6 | 239.2 | 38.76 | 47.85 |
100 | 70 | 7 | 21 | 16.48 | 150.5 | 266.6 | 42.97 | 53.32 |
100 | 70 | 7 | 21 | 16.48 | 150.5 | 266.6 | 42.97 | 53.32 |
110 | 40 | 4 | 11.08 | 8.7 | 29.79 | 152.6 | 14.89 | 27.75 |
110 | 40 | 5 | 13.57 | 10.65 | 34.59 | 181.2 | 17.29 | 32.94 |
110 | 40 | 6 | 15.94 | 12.51 | 38.48 | 206.4 | 19.24 | 37.49 |
110 | 40 | 7 | 18.2 | 14.29 | 41.55 | 227.8 | 20.77 | 41.42 |
110 | 50 | 4 | 11.88 | 9.33 | 49.99 | 175.1 | 20 | 31.84 |
110 | 50 | 5 | 14.57 | 11.44 | 58.75 | 208.7 | 23.5 | 37.95 |
110 | 50 | 6 | 17.14 | 13.46 | 66.21 | 238.6 | 26.48 | 43.39 |
110 | 50 | 7 | 19.6 | 15.38 | 72.45 | 265 | 28.98 | 48.18 |
110 | 60 | 4 | 12.68 | 9.96 | 76.14 | 197.6 | 25.38 | 35.92 |
110 | 60 | 5 | 15.57 | 12.22 | 90.21 | 236.3 | 30.07 | 42. 97 |
110 | 60 | 6 | 18.34 | 14.4 | 102.5 | 271.1 | 34.17 | 49.3 |
110 | 60 | 7 | 21 | 16.48 | 113.14 | 302.1 | 37.71 | 54.94 |
120 | 40 | 5 | 14.57 | 11.44 | 37.67 | 228.3 | 18.84 | 38.05 |
120 | 40 | 6 | 17.14 | 13.46 | 42 | 260.7 | 20.99 | 43.45 |
120 | 40 | 7 | 19.6 | 15.38 | 45.42 | 289 | 22.71 | 48.18 |
120 | 40 | 8 | 21.94 | 17.22 | 48.03 | 313.5 | 24.02 | 52.25 |
120 | 60 | 5 | 16.57 | 13 | 97.79 | 294.5 | 32.6 | 49.08 |
120 | 60 | 6 | 19.54 | 15.34 | 111.2 | 338.7 | 37.1 | 56.46 |
120 | 60 | 7 | 22.4 | 17.58 | 123 | 378.5 | 41.01 | 63.09 |
120 | 60 | 8 | 25.14 | 19.73 | 133.1 | 414 | 44.37 | 69 |
120 | 80 | 5 | 18.57 | 14.58 | 191 | 360.6 | 47.76 | 60.11 |
120 | 80 | 6 | 21.94 | 17.22 | 219.7 | 416.8 | 54.92 | 69.47 |
120 | 80 | 7 | 25.2 | 19.78 | 245.4 | 468 | 61.36 | 78.01 |
120 | 80 | 8 | 28.34 | 22.25 | 268.4 | 514.5 | 67.11 | 85.76 |
140 | 60 | 5 | 18.57 | 14.58 | 112.9 | 436.2 | 37.65 | 62.31 |
140 | 60 | 6 | 21.94 | 17.22 | 128.8 | 503.9 | 42.95 | 71. 99 |
140 | 60 | 7 | 25.2 | 19.78 | 142.8 | 565.6 | 47.6 | 80.8 |
140 | 60 | 8 | 28.34 | 22.25 | 154.9 | 621.5 | 51.64 | 88.78 |
140 | 80 | 5 | 20.57 | 16.15 | 219.2 | 527.3 | 54.8 | 75.33 |
140 | 80 | 6 | 24.34 | 19.11 | 252.6 | 611.7 | 63.15 | 87.39 |
140 | 80 | 7 | 28 | 21.98 | 282.8 | 689.6 | 70.71 | 98.51 |
140 | 80 | 8 | 31.54 | 24.76 | 310.1 | 761.1 | 77.53 | 108.7 |
140 | 120 | 6 | 29.14 | 22.88 | 650.9 | 827.3 | 108.5 | 118.2 |
140 | 120 | 7 | 33.6 | 26.37 | 736.5 | 937.4 | 122.7 | 133.9 |
140 | 120 | 8 | 37.94 | 29.78 | 816.1 | 1040 | 136 | 148.6 |
140 | 120 | 9 | 42.17 | 33.1 | 889.9 | 1135 | 148.3 | 162.3 |
150 | 80 | 6 | 25.54 | 20.05 | 269.1 | 727.1 | 67.27 | 96.95 |
150 | 80 | 7 | 29.4 | 23.08 | 301.6 | 821 | 75.39 | 109.5 |
150 | 80 | 8 | 33.14 | 26.01 | 303.9 | 907.6 | 82.73 | 121 |
150 | 80 | 9 | 36.77 | 28.86 | 357.2 | 987.1 | 89.32 | 131.6 |
150 | 80 | 10 | 40.28 | 31.62 | 380.7 | 1060 | 95.18 | 141.3 |
150 | 100 | 6 | 27.94 | 21.93 | 451.6 | 851.6 | 90. 32 | 131.5 |
150 | 100 | 7 | 32.2 | 25.28 | 509.2 | 964.2 | 101.8 | 128.6 |
150 | 100 | 8 | 36.34 | 28.53 | 562.3 | 1069 | 112.5 | 142.5 |
150 | 100 | 9 | 40.37 | 31.69 | 611 | 1166 | 122.2 | 155.5 |
150 | 100 | 10 | 44.28 | 34.76 | 655.4 | 1256 | 131.1 | 167.5 |
180 | 80 | 7 | 33.6 | 26.37 | 357.7 | 1306 | 89.42 | 145.1 |
180 | 80 | 8 | 37.94 | 29.78 | 393.4 | 1449 | 98.35 | 161.1 |
180 | 80 | 9 | 42.17 | 33.1 | 425.7 | 1583 | 106.4 | 175.9 |
180 | 80 | 10 | 46.28 | 36.33 | 454.7 | 1707 | 113.7 | 189.7 |
180 | 80 | 12 | 54.17 | 42.52 | 503.6 | 1926 | 125.9 | 214 |
180 | 100 | 8 | 41.14 | 32.29 | 664.1 | 1686 | 132.8 | 187.4 |
180 | 100 | 9 | 45.77 | 35.93 | 723.1 | 1846 | 144.6 | 205.2 |
180 | 100 | 10 | 50.28 | 39.47 | 777.4 | 1996 | 155.5 | 221.8 |
180 | 100 | 12 | 58.97 | 46.29 | 872.3 | 2265 | 174.5 | 251.7 |
180 | 150 | 8 | 49.14 | 38.57 | 1714 | 2279 | 228.7 | 253.2 |
180 | 150 | 9 | 54.77 | 42.99 | 1883 | 2505 | 251.1 | 278.3 |
180 | 150 | 10 | 60.28 | 47.32 | 2041 | 2720 | 272. 2 | 302.2 |
180 | 150 | 12 | 70.97 | 55.71 | 2331 | 3114 | 310.8 | 346 |
28 | 25 | 1.5 | 1.46 | 1.15 | 1.37 | 1.64 | 1.1 | 1.2 |
28 | 25 | 2 | 1.89 | 1.49 | 1.69 | 2.03 | 1.35 | 1.45 |
28 | 25 | 2.5 | 2.29 | 1.8 | 1.96 | 2.35 | 1.56 | 1.68 |
40 | 25 | 1.5 | 1.82 | 1.43 | 1.87 | 3.9 | 1.49 | 1.95 |
40 | 28 | l,5 | 1.91 | 1.5 | 2.43 | 4.23 | 1.73 | 2.11 |
40 | 28 | 2 | 2.49 | 1.95 | 3.04 | 5.34 | 2.17 | 2.67 |
40 | 28 | 2.5 | 3.04 | 2.39 | 3.57 | 6.31 | 2.55 | 3.15 |
70 | 50 | 7 | 14 | 10.99 | 46.33 | 80.65 | 18.53 | 23.04 |
90 | 50 | 3 | 7.88 | 6.19 | 33.2 | 83.38 | 13.28 | 18.53 |
140 | 60 | 3 | 11.48 | 9.02 | 74.83 | 281.8 | 24.94 | 40.26 |
150 | 60 | 7 | 26.6 | 20.88 | 152.7 | 677.7 | 50.9 | 90.36 |
160 | 130 | 8 | 42.74 | 33.55 | 1107 | 1533 | 170.3 | 191.6 |
180 | 145 | 20 | 107.13 | 84.1 | 2891 | 4131 | 398.9 | 459 |
190 | 120 | 12 | 66.17 | 51.94 | 1429 | 2987 | 238.2 | 314.5 |
196 | 170 | 18 | 113.24 | 88.99 | 4443 | 5594 | 522.8 | 570.8 |
200 | 120 | 8 | 47. 54 | 37.32 | 1117 | 2495 | 186.3 | 249.5 |
230 | 100 | 8 | 49.14 | 38.57 | 833.8 | 3138 | 166.8 | 272.8 |
Профильные трубы из нержавейки
Нержавеющая сталь, используемая как исходный материал для изготовления труб, обеспечивает этим изделиям высокие механические характеристики:
- стабильность свойств под воздействием разных температур;
- сохранение целостности и формы под воздействием сил кручения и им подобным;
- отличная сопротивляемость коррозийным процессам;
- долговечность, вытекающая из перечисленных выше характеристик.
Профильная труба из нержавейки широко используется в разных отраслях промышленности, а также ее активно применяют при возведении гидротехнических сооружений. Данного вида профиль, изготовленный из стали, которая характеризуется как антикоррозийная и аустенитная, является отличным решением, когда требуется строительный материал с высокой прочностью, коррозийной стойкостью и имеющий эстетическую привлекательность. Марки AISI304 и AISI316 – это около 80% от объема выпуска всей нержавеющей стали.
Производство нержавейки предполагает использование легированной стали. Эта сталь отличается устойчивостью к возникновению коррозийных процессов вне зависимости от среды: воздух, вода и некоторые виды кислот и щелочей. Большее распространение получила хромоникелевая сталь, содержащая 18% хрома и 9% никеля, а также хромистая, в которой хром составляет 13–27%. Приведенные виды стали могут включать в себя различные добавки. В последние несколько лет сортамент нержавеющей трубы расширился за счет изделий из титана и тугоплавких металлов в виде вольфрама, молибдена и т. д. Также на рынок поступает подобная продукция, определяемая как жаропрочная и жаростойкая. В отношении нержавеющей трубы принимаются новые ТУ и ГОСТы.
Профильная труба из нержавейки имеет длину 6 метров, что является заводской нормой, а по виду покрытия она подразделяется следующим образом:
- матовая;
- полированная, которая еще обозначается как зеркальная;
- шлифованная.
Размеры профильной трубы из нержавейки определяются следующими диапазонами:
- от 25x25x1 мм до 300x300x12,5 мм – квадратные;
- от 30x20x1 до 400x200x12,5 мм – прямоугольные.
Допустимая кривизна труб, имеющих диаметр от 5 мм и толщину стенки от 0,5мм, составляет 1 мм, а для изделий с диаметром от 15 мм и толщины до 0,5 мм – 2 мм. В отношении труб, диаметр которых менее 15 мм и толщина стенки менее 0,5 мм, не установлены нормы кривизны. Они не должны иметь заметных перегибов.
Профильная труба из нержавейки хорошо себя зарекомендовала во время эксплуатации в рамках внешней среды, например, при возведении мостов. Это связано с ее высокими характеристиками в плане механической прочности, что является незаменимыми качествами в определенных условиях. В то же время коррозийная стойкость и огнеупорность таких изделий по своим характеристикам соответствует новейшим требованиям пожарной безопасности. В частности, этими правилами предусмотрено, что профиль из нержавейки должен выдерживать воздействие огня в течение 30 минут. При этом не предполагается обязательность нанесения каких-либо специальных составов на поверхность труб для обеспечения упомянутого требования.
Нержавеющая сталь делает изделия более практичными по сравнению с образцами подобного вида продукции из стали. Они выгоднее с экономической точки зрения, прочнее, легче и не требуют проведения обработки поверхности с целью придания «респектабельного» вида.
Теоретический вес нержавеющих труб
Трубы квадратного сечения, электросварные DIN2395 AISI304/321 | |||||||||
Размер,мм | 1 | 1,2 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 |
10х10 | 0,282 | ||||||||
12х12 | 0,358 | ||||||||
15х15 | 0,453 | 0,538 | 0,661 | ||||||
16х16 | 0,485 | 0,576 | 0,709 | ||||||
19х19 | 0,567 | 0,675 | 0,832 | 1,09 | |||||
20х20 | 0,613 | 0,729 | 0,901 | 1,176 | |||||
22х22 | 0,677 | 0,806 | 0,996 | 1,303 | |||||
25х25 | 0,772 | 0,921 | 1,14 | 1,495 | 1,837 | 2,167 | |||
30х30 | 0,932 | 1,112 | 1,379 | 1,814 | 2,236 | 2,645 | |||
32х32 | 0,96 | 1,15 | 1,42 | 1,87 | 2,31 | 2,74 | |||
35х35 | 0,091 | 1,304 | 1,618 | 2,133 | 2,635 | 3,124 | |||
40х40 | 1,251 | 1,495 | 1,858 | 2,452 | 3,003 | 3,602 | 4,703 | ||
45х45 | 1,41 | 1,686 | 2,097 | 2,771 | 3,432 | 4,081 | |||
50х50 | 1,878 | 2,336 | 3,09 | 3,831 | 4,559 | 5,979 | 7,349 | ||
60х60 | 2,814 | 3,728 | 4,628 | 5,516 | 7,255 | 8,943 | |||
70х70 | 3,293 | 4,366 | 5,426 | 6,473 | 8,531 | 10,538 | |||
80х80 | 3,771 | 5,004 | 6,223 | 7,43 | 9,807 | 12,133 | 14,41 | ||
100х100 | 4,728 | 6,279 | 7,818 | 9,344 | 12,359 | 15,323 | 18,237 | ||
120х120 | 7,555 | 9,413 | 11,258 | 14,91 | 18,513 | 22,065 | |||
140х140 | 8,831 | 11,008 | 13,172 | 17,462 | 21,703 | 25,893 | |||
150х150 | 9,469 | 11,805 | 14,129 | 18,738 | 23,298 | 27,807 | |||
200х200 | 12,659 | 15,793 | 18,913 | 25,118 | 31,272 | 37,376 |
Труба Прямоугольного сечения AISI 304 | ||||||||||
Размер,мм | Стенка,мм | |||||||||
1 | 1,2 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |
20×10 | 0,453 | 0,539 | 0,661 | |||||||
20×15 | 0,529 | 0,628 | 0,774 | 1,016 | ||||||
25×10 | 0,529 | 0,628 | 0,774 | 1,016 | ||||||
25×15 | 0,61 | 0,724 | 0,89 | 1,176 | ||||||
25×20 | 0,689 | 0,82 | 1,01 | |||||||
30×10 | 0,61 | 0,724 | 0,89 | |||||||
30×15 | 0,689 | 0,82 | 1,01 | 1,335 | ||||||
30×20 | 0,771 | 0,917 | 1,129 | 1,475 | ||||||
35×20 | 0,852 | 1,017 | 1,259 | 1,654 | ||||||
40×10 | 1,14 | 1,495 | ||||||||
40×15 | 0,852 | 1,017 | 1,259 | 1,654 | ||||||
40×20 | 0,931 | 1,108 | 1,371 | 1,795 | 2,645 | |||||
40×30 | 1,081 | 1,302 | 1,612 | 2,115 | 2,604 | 3,124 | ||||
50×10 | 1,379 | |||||||||
50×20 | 1,081 | 1,302 | 1,612 | 2,115 | ||||||
50×25 | 1,17 | 1,398 | 1,734 | 2,275 | ||||||
50×30 | 1,251 | 1,494 | 1,852 | 2,434 | 3,003 | 3,562 | ||||
50×40 | 1,687 | 2,09 | 2,756 | 3,405 | 4,04 | |||||
60×20 | 1,494 | 1,852 | 2,434 | |||||||
60×30 | 1,687 | 2,09 | 2,756 | 3,405 | 4,04 | |||||
60×40 | 1,687 | 2,332 | 3,078 | 3,806 | 4,533 | 5,979 | ||||
70×20 | 2,09 | 2,756 | 4,081 | |||||||
70×30 | 2,332 | 3,078 | 3,806 | 4,533 | 5,979 | |||||
80×20 | 2,332 | 3,078 | ||||||||
80×40 | 2,261 | 2,815 | 3,724 | 4,612 | 5,494 | 6,359 | 7,267 | 8,943 | ||
80×60 | 3,303 | 4,379 | 5,443 | 6,494 | 7,488 | 8,557 | ||||
100×40 | 3,303 | 4,379 | 5,443 | 6,494 | 7,488 | 8,557 | 10,538 | |||
100×50 | 3,534 | 4,687 | 5,828 | 6,955 | 8,07 | 9,173 | 11,335 | |||
100×60 | 3,798 | 5,04 | 6,268 | 7,484 | 9,807 | 12,133 | ||||
100×80 | 5,642 | 8,387 | 11,083 | |||||||
120×40 | 3,798 | 5,04 | 6,268 | 7,484 | 9,807 | |||||
120×60 | 4,263 | 5,659 | 7,043 | 8,414 | 11,083 | 13,728 | 16,324 | |||
120×80 | 6,4 | 7,969 | 9,525 | 11,069 | 12,6 | 15,322 | 18,236 | |||
140×60 | 6,4 | 7,969 | 9,525 | 11,069 | 12,6 | |||||
150×50 | 6,279 | 9,343 | 12,358 | 15,322 | 18,236 | |||||
150×100 | 7,913 | 9,86 | 11,794 | 13,715 | 15,624 | 17,52 | 19,404 | |||
160×80 | 7,555 | 11,258 | 14,91 | |||||||
180×60 | 7,555 | 11,258 | 14,91 | |||||||
200×100 | 14,126 | 18,735 | 23,293 |
Формирование стоимости
Стоимость профильной трубы зависит от ряда факторов, среди которых можно упомянуть:
- Сезонность – время года оказывает влияние на стоимость погонного метра, включая изменчивость параметра цены за тонну готовых изделий этого вида. Наибольший подъем цен отмечается в весенний период, когда с апреля по май начинается старт строительного сезона. Затем уровень цен несколько снижается, что продолжается до наступления холодов. Зимой цены падают, так как строительная активность замирает, что наиболее критично с декабря по январь.
- Спрос – рынок отличается изменчивостью по отношению к тем или иным типоразмерам профиля. Это обстоятельство приводит к тому, что периодически образуется дефицит, который приводит к росту цен. На стоимость трубы рассматриваемого вида влияет общее состояние экономики, а также уровень конкуренции, величина поставок и т. д.
- Размеры объемов и регулярность закупок продукции – это стимулирует поставщиков предоставлять определенные скидки. В той же мере это относится и к крупным клиентам, осуществляющим закупку трубы в больших объемах. В этой ситуации поставщики готовы снижать стоимость погонного метра или тонны, что решается индивидуально в каждом конкретном случае. Если скидка не может быть предоставлена в рамках упомянутых условий, то существует вероятность обеспечения более низкой цены доставки как фактора привлечения клиентов. Подобное движение цен, но со знаком плюс, прослеживается, когда клиент оформляет небольшие заказы, объемы которых не превышают тонну.
Похожие статьи:
Профильная труба: основные параметры и размеры
Металлопрокат квадратного и прямоугольного сечения широко используется в капитальном и гражданском строительстве. Профильная труба из низкоуглеродистой стали применяются для возведения несущих каркасных конструкций, а изделия из высокоуглеродистых марок — в тяжелой промышленности: машино-, автомобиле- и вагоностроение. Продукция металлургических предприятий востребована при производстве мебели и товаров широкого потребления.
Трубы профильные обладают высокой механической прочностью и способностью противостоять изгибающим нагрузкам. Полое сечение металлопроката данного вида значительно уменьшает вес конструкций. Применение его для создания каркасов сложных конфигураций позволяет существенно упростить процесс и снизить затраты.
Основные технические требования к профильным трубам
Металлургические заводы Украины выпускают большой сортамент металлопроката. На рынке представлена обширная номенклатура труб профильных ГОСТ 8639-82 изготовленных методом холодной или горячей деформации без швов или с использованием электросварных соединений. Изделия производятся из стали марок 10,20,35, 45, Ст2сп и Ст2кп, что обеспечивает им высокие физико-механические показатели:
- Сопротивление разрыву: от 353 до 412 Н/мм2.
- Предел текучести: от 206 до 245 Н/мм2.
- Удлинение относительное: от 14 до 24%.
Трубы профильные, поставляемые потребителям, не должны иметь трещин, глубоких забоин, следов окалины на наружной и внутренней поверхности. По согласованию с клиентом металлопрокат может выпускаться с термической обработкой и без таковой.
Типоразмеры профильных труб
Сортамент изделий, предлагаемых отечественными предприятиями, отличается разнообразием. На рынке можно приобрести прямоугольную или квадратную профильную трубу, размеры которой находятся в следующем диапазоне:
- Ширина: от 10 до 180 мм.
- Толщина стенки от 1,0 до 14,00 мм.
- Площадь сечения: от 0,343 до 89,59 см2.
Масса одного погонного метра металлопроката находится в пределах от 0,296 до 70,33 кг. Кроме того, производители предлагают трубы профильные специальных размеров 32, 36, 40 и 65 мм. Длина мерная составляет от 4,0 до 12,5 м. Предельное отклонение от заданных параметров не должно превышать 1,5%.
Преимущества сотрудничества с «КТ-Сталь»
Не упустите возможность выгодно купить профильную трубу в Киеве — оформляйте заявку на сайте нашей компании. Сотрудничество с «КТ-Сталь» обеспечивает нашим клиентам массу преимуществ:
- доступные цены;
- доставка в любой населенный пункт Украины;
- гарантии качества реализуемой продукции.
Наша компания готова обеспечить регулярные поставки металлопроката в любых разумных объемах. Более подробную информацию можно получить по телефону или в офисе. Все консультации специалистов по техническим и организационным вопросам предоставляются бесплатно.
размеры и требования 30245-2003 для квадратных и прямоугольных стальных изделий
Профильные трубы, изготовленные из стали, являются незаменимыми элементами многих несущих конструкций. Например, профильная труба ГОСТ 30245-2003 является сварным гнутым изделием с замкнутой формой профиля. Данный профиль может быть квадратным или прямоугольным. Подобные изделия используются для возведения стальных силовых каркасов всевозможных сооружений. Поэтому очень важно соблюдать все требования ГОСТ для таких изделий. Об этом и пойдет речь в настоящей статье.
Требования ГОСТ 8639-82 для профильных трубВ полном соответствии с нормативами, изложенными в ГОСТ 8639-82, труба профильная квадратная может иметь следующий вид:
- электросварная;
- электросварная, с применением метода холодной деформации;
- стальная бесшовная, деформированная холодным способом;
- стальная бесшовная, деформированная в горячем виде.
Размеры и форма профильных труб также указываются в ГОСТ. Для этого используются специальные таблицы. В зависимости от требуемой длины выбирается способ изготовления профильных изделий. Так, электросварной способ выбирают в том случае, если нужно изготовить трубы с толщиной стенок 1-5 мм и наружным размером 1-10 см. Метод горячей деформации применяют к трубам с наружным размером 6-18 см и толщиной стенки 4-14 мм. А вот деформируют изделия холодным способом для получения толщины стенок от 1 до 8 мм и наружного размера 1-12 см.
Труба профильная квадратная ГОСТ 8639-82
Такой вид профильных труб изготавливается в соответствии с существующим регламентом длин.
Мерная длина:
- — электросварные — от 5 до 9 м;
- — холоднодеформированные — от 4,5 до 11 м;
- — горячедеформированные — от 4 до 12,5 м.
Допускается отклонение не более 10 см на всю длину изделия.
Длина, кратная мерной:
- — электросварные — любой кратности;
- — холоднодеформированные — от 1,5 до 11 м. Каждый раз дается припуск не менее 0,5 см;
- — горячедеформированные — от 4 до 12,5 м. Припуск каждый раз по 0,5 см.
Ко всем кратностям применяется припуск 0,5 см либо другой припуск, который заблаговременно обсуждается с заказчиком изделий.
Немерная длина:
- — электросварные — от 1,5 до 9 м;
- — холоднодеформированные — от 1,5 до 9 м;
- — горячедеформированные — от 4 до 12,5 м.
Допуски профильных изделий
В соответствии с таблицами и указаниями ГОСТ, профильные трубы могут иметь некоторые отличия в размерах, которые указываются в таблицах, прилагаемых к ГОСТ. Это относится к толщине трубных стенок, к вогнутости и выпуклости одной или нескольких сторон, к наружным размерам сторон.
Таблица ГОСТ для профильных стальных труб
Допускается кривизна труб не более 2 мм на один погонный метр изделия. Согласно ГОСТ, труба профильная может иметь отклонения в своем поперечном сечении не более 1,5 градуса. Вогнутость или выпуклость изделий рассчитываются по специальным таблицам в зависимости от длины всего изделия.
Требования ГОСТ 30245-2003 для профильных трубДанный стандарт действует на профильные гнутые трубы с квадратным или прямоугольным сечением, которые используются для создания стальных силовых конструкций. Любые работы, в процессе которых используются профильные изделия, должны осуществляться только с использованием изделий, соответствующих ГОСТ 30245-2003. В противном случае не гарантируется качество возводимых конструкций и их долговечность.
Допуски и предельные отклонения профильных изделий
- площадь трубного сечения и длина профиля должны соответствовать указанным в таблицах значениям. Данные таблицы прилагаются к ГОСТ;
- отклонение толщины стенки профиля должно находиться в соответствии с отклонениями контрольного образца шириной 12,5 см. Это необходимо для правильного расчета веса профиля.
Места изгибов профиля не подпадают под данное ограничение, так как в этих местах толщина стенок может значительно отличаться от толщины ровных участков.
- труба профильная ГОСТ 30245-2003 не должна иметь отклонений от угла 90 градусов в поперечном сечении более 1,3 градуса;
- регламентируется также ширина профиля. Предельное отклонение профиля шириной до 10 см составляет от 0,5 до 1 мм. Предельное отклонение профиля шириной более 10 см — 0,8 мм на один погонный метр;
- существует положение, согласно которому труба стальная профильная ГОСТ 30245-2003 выпускается длиной 6-12 метров. Однако этот норматив может быть изменен в соответствии с пожеланиями заказчика. Предельные значения длины профиля, в этом случае, составят от 4 до 13 м.
Технические требования к профильным изделиям
Изготовление профильных труб регламентируется положениями ГОСТ 30245-2003. Это накладывает определенные требования на сам процесс производства и используемые для этого материалы.
Профильные изделия производятся из листовой прокатной стали, которая поставляется в рулонах:
- стали низколегированной, имеющей толщину равную или большую 4 мм;
- углеродистой стали с такой же толщиной;
- углеродистой и низколегированной стали толщиной 3 мм и больше;
- качественных марок углеродистой стали — 10, 15, 20.
Изделия не должны быть скручены относительно своей продольной оси более чем на 2 мм из расчета на 1 погонный метр изделия. Кривизна готовых изделий в горизонтальной и вертикальной плоскостях допустима не более 1 мм на погонный метр.
Трубы стальные профильные — ГОСТ не разрешает наличия на их поверхностях каких-либо выраженных повреждений. Сюда можно отнести глубокие борозды, риски, трещины, завороты металла и прочие повреждения.
При разрезании труб на части необходимо следить за тем, чтобы все резы были выполнены строго под углом 90 градусов. Допустимое отклонение от данного угла составляет 1 градус 30 минут.
Выпуклость и вогнутость трубных стенок не должна превышать 1 %. Причем, данные отклонения считаются независимо от отклонений внешних размеров изделия.
Продольный шов должен быть полностью проварен по всей длине изделия. Допустимое суммарное значение непровара — 50 мм на погонный метр. Но при этом нужно учитывать, что длина отдельного непровара не может быть более 20 мм. Сопротивление сварного шва на разрыв не должно быть меньше 95 % показателя сопротивления основного металла на разрыв.
Внешние размеры изделия не должны отличаться от расчетных более чем на 1 %.
Практика использования профильных изделий свидетельствует о том, что любое несоответствие требованиям регламентирующих документов, в частности, ГОСТ, может явиться причиной быстрой потери качества изделий. Уже возведенная конструкция может повести себя совершенно непредсказуемо из-за превышения каких-то отклонений в процессе производства. Поэтому, прежде чем заказывать профильные трубы, особенно большими партиями, удостоверьтесь в том, что при их изготовлении были соблюдены все требования документов и выдержаны все необходимые допуски.
Характеристики профильных труб: таблица весов, размеры, материалы
Профильная труба – это прокат с полым сечением, форма которого отлична от круглого. Она бывает: прямоугольной, квадратной, овальной, плоскоовальной, каплевидной, многоугольной – трех-, шести-, восьми-. Наиболее широкая сфера применения у первых двух типов.
Основные материалы для производства стального профильного проката – конструкционные стали, низколегированная 9Г2С, для ответственных деталей и конструкций – сложнолегированные коррозионностойкие марки. Из цветных металлов для изготовления профильных труб чаще всего используют алюминий и его сплавы (АД1, АД, АД31, Д1, АМг2, АМц), латуни (Л63, Л68, ЛС 59-1).
Размеры и масса квадратной профильной трубы
Прокат с полым профильным сечением изготавливается бесшовным (горяче- или холоднокатаным) или сварным. Для второго типа продукции характерна более тонкая стенка. Наружные размеры сечения – 10-180 мм, толщина стенки – 1-14 мм.
Таблица весов погонного метра квадратной стальной профильной трубы в зависимости от размера сечения и толщины стенки, кг
Толщина стенки, мм | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 |
Типоразмер мм х мм | Масса погонного метра, кг | ||||||||||
10х10 | 0,27 | 0,37 | |||||||||
15х15 | 0,43 | 0,61 | 0,76 | ||||||||
20х20 | 0,58 | 0,84 | 1,08 | ||||||||
25х25 | 0,74 | 1,1 | 1,39 | 1,68 | 1,95 | ||||||
30х30 | 0,9 | 1,31 | 1,7 | 2,07 | 2,42 | 2,75 | 3,04 | ||||
40х40 | 1,21 | 1,78 | 2,33 | 2,85 | 3,36 | 3,85 | 4,3 | 5,16 | 5,92 | ||
50х50 | 2,25 | 2,96 | 3,64 | 4,31 | 4,95 | 5,56 | 6,73 | 7,8 | 8,79 | 9,69 | |
60х60 | 2,72 | 3,59 | 4,43 | 5,25 | 6,04 | 6,82 | 8,3 | 9,69 | 11,0 | 12,2 | |
80х80 | 4,84 | 6,0 | 7,13 | 8,24 | 9,33 | 9,87 | 13,46 | 15,38 | 17,22 | ||
100х100 | 17,22 | 19,78 | 22,25 |
Для того чтобы узнать, сколько метров квадратной профильной трубы находится в тонне, необходимо 1000 разделить на массу одного метра изделия, указанную в таблице. Например, в одной тонне квадратной трубы с сечением 15х15 мм и толщиной стенки 1,5 мм находится 1000/0,61=1640 м (такой расчет позволяет получить приблизительный результат).
Бесшовные толстостенные горячекатаные трубы используются в областях с высокими требованиями к прочности. Процесс холодной прокатки позволяет получать изделия, стенки которых обладают более точными размерными характеристиками. Такая продукция широко применяется в машино-, автомобиле-, судостроении. Сварные квадратные трубы небольшого сечения часто используют в производстве мебели.
Размеры и масса прямоугольной профильной трубы
Ассортимент размеров проката с полым прямоугольным сечением более разнообразен, по сравнению с квадратными аналогами, благодаря различным вариантам соотношений длины и ширины. Основную часть производимой продукции составляют трубы общего назначения с толщиной стенки 1,5-5,0 мм, главное предъявляемое к ним требование – прочность.
Таблица весов метра погонного прямоугольной стальной профильной трубы в соответствии с размером сечения и толщиной стенки, кг
Толщина стенки, мм | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 5,0 |
Типоразмер, a х b, мм | Масса погонного метра, кг | |||||||
15х10 | 0,35 | 0,49 | 0,61 | |||||
20х10 | 0,43 | 0,61 | 0,76 | |||||
20х15 | 0,51 | 0,72 | 0,92 | 1,09 | ||||
25х10 | 0,51 | 0,72 | 0,92 | 1,09 | ||||
25х15 | 0,58 | 0,84 | 1,08 | 1,29 | ||||
28х25 | 0,79 | 1,15 | 1,49 | 1,8 | ||||
30х15 | 0,66 | 0,96 | 1,23 | 1,49 | ||||
30х20 | 0,74 | 1,08 | 1,39 | 1,68 | ||||
40х20 | 0,9 | 1,31 | 1,7 | 2,07 | ||||
40х25 | 0,98 | 1,43 | 1,86 | 2,27 | ||||
40х28 | 1,5 | 1,95 | 2,39 | |||||
50х25 | 1,13 | 1,67 | 2,17 | 2,66 | 3,13 | |||
50х30 | 2,32 | 2,86 | 3,36 | 3,85 | 4,3 | |||
60х30 | 2,02 | 2,65 | 3,25 | 3,83 | 4,39 | 4,93 | 5,94 | |
60х40 | 2,25 | 2,96 | 3,64 | 4,3 | 4,94 | 5,56 | 6,73 | |
80х60 | 4,22 | 5,22 | 6,19 | 7,14 | 8,07 | 9,87 | ||
100х50 | 4,53 | 5,61 | 6,66 | 7,69 | 9,69 | 10,65 | ||
120х60 | 5,47 | 6,78 | 8,07 | 9,34 | 10,59 | 11,810 |
Наименование | Размер | Вес 1 м/шт (кг) | Ед. изм. |
Труба профильная 15х15х1,2 лежалая | 6м | 0,57 | т |
Труба профильная 15х15х1,5 | 6м | 0,63 | т |
Труба профильная 20х20х1,5 | 6м | 0,87 | т |
Труба профильная 20х20х2 | 6м | 1,1 | т |
Труба профильная 25х25х1,5 | 6м | 1,1 | т |
Труба профильная 25х25х2 | 6м | 1,41 | т |
Труба профильная 30х20х2 | 6м | 1,41 | т |
Труба профильная 30х30х1,5 | 6м | 1,33 | т |
Труба профильная 30х30х1,5 лежалая | 6м | 1,4 | т |
Труба профильная 30х30х2 | 6м | 1,71 | т |
Труба профильная 30х30х3 | 6м | 2,46 | т |
Труба профильная 40х20х1 лежалая | 6м | 0,92 | т |
Труба профильная 40х20х1,5 | 6м | 1,34 | т |
Труба профильная 40х20х2 | 6м | 1,71 | т |
Труба профильная 40х20х3 | 6м | 2,45 | т |
Труба профильная 40х25х1,5 | 6м | 1,45 | т |
Труба профильная 40х25х2 | 6м | 1,87 | т |
Труба профильная 40х25х2 лежалая | 6м | 1,87 | т |
Труба профильная 40х25х3 | 6м | 2,8 | т |
Труба профильная 40х40х1,5 | 6м | 1,81 | т |
Труба профильная 40х40х2 | 6м | 2,35 | т |
Труба профильная 40х40х3 | 6м | 3,38 | т |
Труба профильная 50х25х1,5 6м | 6м | 1,72 | т |
Труба профильная 50х25х2 | 6м | 2,2 | т |
Труба профильная 50х25х3 | 6м | 3,15 | т |
Труба профильная 50х40х3 | 6м | 3,9 | т |
Труба профильная 50х50х1,5 | 6м | 2,27 | т |
Труба профильная 50х50х2 | 6м | 3,01 | т |
Труба профильная 50х50х3 | 6м | 4,33 | т |
Труба профильная 50х50х4 | 6м | 5,57 | т |
Труба профильная 50х50х5 | 12м | 6,74 | т |
Труба профильная 60х30х2 | 6м | 2,7 | т |
Труба профильная 60х30х3 | 6м | 3,85 | т |
Труба профильная 60х40х2 | 6м | 3,02 | т |
Труба профильная 60х40х2 лежалая | 6м | 3,05 | т |
Труба профильная 60х40х2 оцинк. | 3,05 | т | |
Труба профильная 60х40х3 | 6м | 4,32 | т |
Труба профильная 60х40х4 | 6м | 5,58 | т |
Труба профильная 60х60х1,5 | 6м | 2,75 | т |
Труба профильная 60х60х2 | 6м | 3,61 | т |
Труба профильная 60х60х2 гнут. | 6м | 3,65 | т |
Труба профильная 60х60х3 | 6м | 5,27 | т |
Труба профильная 60х60х4 | 6м | 6,85 | т |
Труба профильная 60х60х5 | 6м | 8,32 | т |
Труба профильная 70х70х3 | 6м | 6,25 | т |
Труба профильная 70х70х5 | 12м | 10,2 | т |
Труба профильная 80х40х2 6м | 6м | 3,61 | т |
Труба профильная 80х40х3 | 6м | 5,27 | т |
Труба профильная 80х40х4 | 6м | 6,85 | т |
Труба профильная 80х40х4 лежалая | 6м | 6,85 | т |
Труба профильная 80х60х2 | 12м | 4,25 | т |
Труба профильная 80х60х3 | 12м | 6,2 | т |
Труба профильная 80х60х4 | 12м | 8,2 | т |
Труба профильная 80х80х2 12м | 12м | 4,87 | т |
Труба профильная 80х80х3 12м | 12м | 7,15 | т |
Труба профильная 80х80х4 | 12м | 9,35 | т |
Труба профильная 80х80х5 | 12м | 11,5 | т |
Труба профильная 80х80х6 | 12м | 13,5 | т |
Труба профильная 100х100х3 Ст.3 | 12м | 9,04 | т |
Труба профильная 100х100х4 12м | 12м | 11,85 | т |
Труба профильная 100х100х5 | 12м | 14,6 | т |
Труба профильная 100х50х2 | 12м | 4,54 | т |
Труба профильная 100х50х3 | 12м | 6,67 | т |
Труба профильная 100х50х4 | 12м | 8,75 | т |
Труба профильная 100х50х4 лежалая | 12м | 8,7 | т |
Труба профильная 100х50х5 | 12м | 10,7 | т |
Труба профильная 100х60х4 | 12м | 9,33 | т |
Труба профильная 100х60х5 | 12м | 11,68 | т |
Труба профильная 120х120х3 12м | 12м | 10,92 | т |
Труба профильная 120х120х4 | 12м | 14,4 | т |
Труба профильная 120х120х5 | 12м | 17,76 | т |
Труба профильная 120х120х6 | 12м | 21,1 | т |
Труба профильная 120х120х8 | 12м | 27,3 | т |
Труба профильная 140х140х4 | 12м | 16,9 | т |
Труба профильная 140х60х6 | 12м | 17,4 | т |
Труба профильная 150х100х4 Ст3 | 12м | 15 | т |
Труба профильная 150х100х6 Ст3 | 12м | 21,9 | т |
Труба профильная 160х160х4 | 12м | 19,4 | т |
Труба профильная 160х160х6 | 12м | 28,5 | т |
Труба профильная 160х80х5 | 12м | 17,7 | т |
Размеры и размеры труб из ПВХ
Размеры труб ПВХ даны по «ID» или внутреннему диаметру трубы Schedule 40.
Что это значит?
Это означает, что для стандартной трубы из ПВХ сортамента 40 промышленность ПВХ использует в качестве размера размер «отверстия» внутри трубы из ПВХ . Это измерение от верха до низа внутренней части трубы из ПВХ.
Слишком часто люди измеряют внешний диаметр (OD) своей трубы из ПВХ и заявляют, что это размер трубы из ПВХ.Это неверно и приводит к покупке трубы слишком большого размера! Лучший способ узнать, какого размера у вас ПВХ труба:
- Прочтите маркировку производителя на боковой стороне трубы.
- Измерьте OD и ID и сравните их с таблицей ниже.
- Распечатайте размеры наших труб из ПВХ Ссылка ниже
Прочтите маркировку производителя
Если вы приобрели трубу из ПВХ в строительном магазине, вы можете использовать маркировку на боковой стороне трубы , чтобы узнать, какой у вас размер.Обычно размер указывается в десятичной или дробной части, близко к названию производителя, например, «1,25» (для 1-1 / 4 дюйма) или «3/4» (для 3/4 дюйма … очевидно) . Используйте этот размер при заказе фурнитуры или аксессуаров для вашего проекта из ПВХ.
Pipeworks Конструкционная труба ПВХ не имеет маркировки, поэтому вам нужно будет измерить трубу, чтобы определить, какой у вас размер. См. Ниже, как это сделать.
Измерьте внешний и внутренний диаметр
Вы можете измерить внешний диаметр (OD) и внутренний диаметр (ID) вашей трубы из ПВХ, чтобы узнать, какой у вас размер.Используйте приведенную ниже таблицу, чтобы определить размер трубы из ПВХ.
Обратите внимание: ID считается «средним», так как он может варьироваться от трубы к трубе и от производителя к производителю.
Используйте наши размеры трубы из ПВХ Артикул
Вы можете загрузить прилагаемый документ «Справочник размеров трубы ПВХ » , в котором будут распечатаны полноразмерные профили каждого из наших размеров трубы из ПВХ. Убедитесь, что в настройках печати для параметра «Масштаб» установлено значение 100% или «Фактический размер». Затем вы можете:
- Поднесите трубу к каждому из профилей и посмотрите, какого размера у вас труба ПВХ.
- Если вам нужно определить размер фитинга, вырежьте из каждого профиля , чтобы увидеть, какой из них подходит внутрь вашего фитинга из ПВХ.
Загрузить Справочник размеров труб из ПВХ
Вы можете загрузить наш справочный документ о размерах труб из ПВХ , нажав кнопку ниже:
Скачать файл Профильная спускная труба, длина трубы: 3-8 м, размер / диаметр: 110 мм x 110 мм, 300 рупий / метр
Профильная спускная труба, длина трубы: 3-8 м, размер / диаметр: 110 мм x 110 мм, 300 рупий / метр | ID: 211Уведомление : преобразование массива в строку в / home / indiamart / public_html / prod-fcp / cgi / view / product_details.php на линии 290
Технические характеристики продукта
Размер / диаметр | 110 мм x 110 мм |
Длина трубы | 3-8 м |
Толщина | 0.50 мм |
Материал | MS |
Форма | Квадрат |
Обработка поверхности | Порошковое покрытие |
Использование | Конструкция |
Марка | Aashi |
Описание продукта
Мы предлагаем широкий ассортимент опускной трубы профиля нашим клиентам.
Заинтересовал этот товар? Получите последнюю цену у продавца
Связаться с продавцом
Изображение продукта
О компании
Год основания 2009
Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)
Характер бизнеса Производитель
Количество сотрудников До 10 человек
Годовой оборот 2-5 крор
Участник IndiaMART с февраля 2017 г.
GST09AAOCA1583F1ZI
Основанная в году 2009 , мы M / s Aashi Mechtech Private Limited являются производителями , Trader и поставщиком услуг из обширного набора кровельных и профильных листов , сборных зданий, металлических обрешеток , Сборные конструкции, настилы, сборные навесы, турбонаддув, кровельная черепица Mangalore, услуги по изготовлению навесов и конструкций, и т. Д.Видео компании
Вернуться к началу 1 Есть потребность?
Получите лучшую цену
Есть потребность?
Получите лучшую цену
Schedule 40 Размеры трубы
Размеры и масса трубы Schedule 40 согласно ASME B36. Стандарт 10М. Габаритные размеры даны в миллиметрах и дюймах.
NPS | Внешний диаметр, дюйм | Толщина стенки, дюйм | Вес гладкого конца, фунт / фут | DN | Внешний диаметр, мм | Толщина стенки, мм | Масса гладкого конца, кг / м |
1/8 | 0.405 | 0,068 | 0,24 | 6 | 10,3 | 1,73 | 0,37 |
1/4 | 0,54 | 0,088 | 0,43 | 8 | 13.7 | 2,24 | 0,63 |
3/8 | 0,675 | 0,091 | 0,57 | 10 | 17,1 | 2,31 | 0,84 |
1/2 | 0.84 | 0,109 | 0,85 | 15 | 21,3 | 2,77 | 1,27 |
3/4 | 1. 050 | 0,113 | 1,13 | 20 | 26.7 | 2,87 | 1,69 |
1 | 1,315 | 0,133 | 1,68 | 25 | 33,4 | 3,38 | 2,5 |
1 1/4 | 1.660 | 0,14 | 2,27 | 32 | 42,2 | 3,56 | 3,39 |
1 1/2 | 1 900 | 0,145 | 2,72 | 40 | 48.3 | 3,68 | 4,05 |
2 | 2,375 | 0,154 | 3,66 | 50 | 60,3 | 3,91 | 5,44 |
2 1/2 | 2.875 | 0,203 | 5,8 | 65 | 73 | 5,16 | 8,63 |
3 | 3,500 | 0,216 | 7,58 | 80 | 88. 9 | 5,49 | 11,29 |
3 1/2 | 4.000 | 0,226 | 9,12 | 90 | 101,6 | 5,74 | 13,57 |
NPS | Внешний диаметр, дюйм | Толщина стенки, дюйм | Вес гладкого конца, фунт / фут | DN | Внешний диаметр, мм | Толщина стенки, мм | Масса гладкого конца, кг / м |
4 | 4.500 | 0,237 | 10,8 | 100 | 114,3 | 6,02 | 16.08 |
5 | 5,563 | 0,258 | 14,63 | 125 | 141.3 | 6,55 | 21,77 |
6 | 6,625 | 0,28 | 18,99 | 150 | 168,3 | 7,11 | 28,26 |
8 | 8. 625 | 0,322 | 28,58 | 200 | 219,1 | 8,18 | 42,55 |
10 | 10,750 | 0,365 | 40,52 | 250 | 273 | 9.27 | 60,29 |
12 | 12,750 | 0,406 | 53,57 | 300 | 323,8 | 10,31 | 79,71 |
14 | 14.000 | 0,438 | 63,5 | 350 | 355,6 | 11,13 | 94,55 |
16 | 16 000 | 0,5 | 82,85 | 400 | 406.4 | 12,7 | 123,31 |
18 | 18 000 | 0,562 | 104,76 | 450 | 457 | 14,27 | 155,81 |
20 | 20. 000 | 0,594 | 123,23 | 500 | 508 | 15.09 | 183,43 |
24 | 24,000 | 0,688 | 171,45 | 600 | 610 | 17.48 | 255,43 |
32 | 32,000 | 0,688 | 230,29 | 800 | 813 | 17,48 | 342,94 |
34 | 34.000 | 0,688 | 245 | 850 | 864 | 17,48 | 364,92 |
36 | 36 000 | 0,75 | 282,62 | 900 | 914 | 19.05 | 420,45 |
Определения:
DN: DN (номинальный диаметр) — это безразмерное обозначение, используемое в системе СИ (метрическая) для описания размера трубы.
NPS: Размер всей трубы определяется номинальным размером трубы (NPS), который является безразмерным обозначением, используемым в обычной системе единиц (номинальные размеры в дюймах).
Артикул:
- ASME B36.10M-2004, Трубы сварные и бесшовные кованые из стали
Промышленный измельчитель трубных профилей | Снаряжение Virtus
Предварительная обрезка труб не требуется
Технологические трубы диаметром до 1200 мм
Автоматическое управление обеспечивает практически безрисковую работу
Устранение пиков силы тока
Ротор большого диаметра (до 1500 мм)
Позволяет загружать пучки или вложенные трубы и профили
Промышленный измельчитель труб и профилей Описание
Промышленный измельчитель пластикового профиля для труб серии P от Virtus Equipment — первый в мире одновальный измельчитель труб большого диаметра. до 1200 мм без предварительной резки.Он доступен с диаметром и шириной ротора от 800 мм до 1500 мм, а стандартный бункер принимает трубы длиной до 6 метров. Сочетание передовых средств управления, низкой скорости ротора и плавной гидравлики создают надежную и простую в использовании систему.
С момента своего появления на рынке промышленный измельчитель трубного профиля серии P стал сам по себе стандартом для измельчения профилей труб и используется ведущими производителями труб по всему миру. Более 200 установок демонстрируют наше технологическое лидерство в этой отрасли, а постоянные инновации основаны на требованиях рынка и отзывах клиентов.
Применения для уменьшения размера труб
Промышленный измельчитель профилей для пластиковых труб серии P в основном измельчает трубы большого диаметра или пучки небольших труб и профилей из HDPE, PP и PVC. Измельчители также могут использоваться для переработки других пластиковых материалов, таких как большие куски, штабелированные корзины на колесах и поддоны. В сочетании с другим оборудованием Virtus Equipment для измельчения, таким как грануляторы и пульверизаторы , мы можем предоставить комплексное решение по переработке под ключ.
Диаграмма трубыANSI — нержавеющая сталь Penn
Диаграмма трубы ANSI — нержавеющая сталь Penn Диаграмма трубы ANSI — нержавеющая сталь PennГлавная / Ресурсы / Ресурсы для продукта / Диаграмма ANSI
Полный список графиков трубопровода ANSI.
- Толщина стенок указана в золоте
- Вес на фут указан в черный
Все измерения являются стандартными / эмпирическими (дюймы и фунты), если не указано иное.
Sch 5 — Sch 60
Спецификация трубопровода Ansi — Sch 5 по Sch 60
Размер трубы | O.D. Дюймы | 5с | ИСТИНА 5 | 10 с | ИСТИНА 10 | 20 | 30 | 40-х годов и STD | ИСТИНА 40 | 60 |
---|---|---|---|---|---|---|---|---|---|---|
1/8 | 0,405 | 0,35 | 0,049 | 0.049 | 0,068 | 0,068 | ||||
0,1383 | 0,1863 | 0,1863 | 0,2447 | 0,2447 | ||||||
1/4 | 0,54 | 0,049 | 0,065 | 0,065 | 0,088 | 0.088 | ||||
0,257 | 0,3297 | 0,3297 | 0,4248 | 0,4248 | ||||||
3/8 | 0,675 | 0,049 | 0,065 | 0,065 | 0,091 | 0,091 | ||||
0,3276 | 0.4235 | 0,4235 | 0,5676 | 0,5676 | ||||||
1/2 | 0,84 | 0,065 | 0,065 | 0,083 | 0,083 | 0,109 | 0,109 | |||
0,5383 | 0,5383 | 0,671 | 0,671 | 0.851 | 0,851 | |||||
3/4 | 1,05 | 0,065 | 0,065 | 0,083 | 0,083 | 0,113 | 0,113 | |||
0,6838 | 0,6838 | 0,8572 | 0,8572 | 1,131 | 1,131 | |||||
1 | 1.315 | 0,065 | 0,065 | 0,109 | 0,19 | 0,133 | 0,133 | |||
0,8678 | 0,8678 | 1,404 | 1,404 | 1.679 | 1.679 | |||||
1 1/4 | 1,66 | 0,065 | 0.065 | 0,109 | 0,109 | 0,14 | 0,14 | |||
1,107 | 1,107 | 1,806 | 1,806 | 2,273 | 2,273 | |||||
1 1/2 | 1,9 | 0,065 | 0,065 | 0,109 | 0.109 | 0,145 | 0,145 | |||
1,274 | 1,274 | 2,638 | 2,638 | 2,718 | 2,718 | |||||
2 | 2,375 | 0,065 | 0,065 | 0,109 | 0,109 | 0.154 | 0,154 | |||
1,604 | 1,604 | 2,638 | 2,638 | 3.653 | 3.653 | |||||
2 1/2 | 2,875 | 0,083 | 0,083 | 0,12 | 0,12 | 0,203 | 0,203 | |||
2.475 | 2,475 | 3,531 | 3,531 | 5,793 | 5,793 | |||||
3 | 3,5 | 0,083 | 0,083 | 0,12 | 0,12 | 0,216 | 0,216 | |||
3,029 | 3,029 | 4,332 | 4.332 | 7,576 | 7,576 | |||||
3 1/2 | 4 | 0,083 | 0,083 | 0,12 | 0,12 | 0,226 | 0,226 | |||
3,472 | 3,472 | 4,97 | 4,97 | 9,109 | 9.109 | |||||
4 | 4,5 | 0,083 | 0,083 | 0,12 | 0,12 | 0,237 | 0,237 | 0,281 | ||
3,915 | 3,915 | 5,613 | 5,613 | 10,79 | 10,79 | 12.66 | ||||
4 1/2 | 5 | 0,247 | ||||||||
12,53 | ||||||||||
5 | 5,563 | 0,109 | 0,109 | 0,134 | 0,134 | 0,258 | 0.258 | |||
6.349 | 6.349 | 7,77 | 7,77 | 14,62 | 14,62 | |||||
6 | 6,625 | 0,109 | 0,109 | 0,134 | 0,134 | 0,28 | 0,28 | |||
7.585 | 7,585 | 9,289 | 9,289 | 18,97 | 18,97 | |||||
7 | 7,625 | 0,301 | ||||||||
23,57 | ||||||||||
8 | 8,625 | 0,109 | .109 | 0.148 | 0,148 | 0,25 | 0,277 | 0,322 | 0,322 | 0,406 |
9,914 | 9,914 | 13,4 | 13,4 | 22,36 | 24,7 | 28,55 | 28,55 | 35,64 | ||
9 | 9,625 | 0.342 | ||||||||
33,9 | ||||||||||
10 | 10,75 | 0,134 | 0,134 | 0,165 | 0,165 | 0,25 | 0,307 | 0,365 | 0,365 | 0,5 |
15.19 | 15,19 | 18,65 | 18,65 | 28,04 | 34,24 | 40,48 | 40,48 | 54,74 | ||
11 | 11,75 | 0,375 | ||||||||
45,55 | ||||||||||
12 | 12,75 | 0,156 | 0.165 | 0,18 | 0,18 | 0,25 | 0,33 | 0,375 | 0,406 | 0,562 |
21.07 | 22,18 | 24,2 | 24,2 | 33,38 | 43,77 | 49,56 | 53,53 | 73,16 | ||
14 | 14 | 0.156 | 0,188 | 0,25 | 0,312 | 0,375 | 0,375 | 0,437 | 0,593 | |
23,06 | 27,73 | 36,71 | 45,68 | 54,57 | 54,57 | 63,67 | 84,91 | |||
16 | 16 | 0.165 | 0,188 | 0,25 | 0,312 | 0,437 | 0,375 | 0,562 | 0,75 | |
27,9 | 31,75 | 42,05 | 52,36 | 62,58 | 62,58 | 82,77 | 107,5 | |||
18 | 18 | 0.165 | 0,188 | 0,25 | 0,312 | 0,437 | 0,375 | 0,562 | 0,75 | |
31,43 | 35,76 | 47,39 | 59,03 | 82,06 | 70,59 | 104,8 | 138,2 | |||
20 | 20 | 0.188 | 0,218 | 0,25 | 0,375 | 0,5 | 0,375 | 0,593 | 0,812 | |
39,78 | 46,05 | 52,73 | 78,6 | 104,1 | 78,6 | 122,9 | 166,4 | |||
24 | 24 | 0.218 | 0,25 | 0,25 | 0,375 | 0,562 | 0,375 | 0,687 | 0,968 | |
55,37 | 63,41 | 63,41 | 94,62 | 140,8 | 94,62 | 171,2 | 238,1 | |||
26 | 26 | 0.312 | 0,5 | 0,375 | ||||||
85,6 | 136,2 | 102,6 | ||||||||
28 | 28 | 0,312 | 0,5 | 0,625 | 0,375 | |||||
92.26 | 146,8 | 182,7 | 110,6 | |||||||
30 | 30 | 0,25 | 0,312 | 0,312 | 0,5 | 0,625 | 0,375 | |||
79,43 | 98,93 | 98,93 | 157,5 | 196,1 | 118.6 | |||||
32 | 32 | 0,312 | ,5 | 0,625 | 0,375 | 0,688 | ||||
105,6 | 168,2 | 209,4 | 126,7 | 230,1 | ||||||
34 | 34 | 0.312 | 0,5 | 0,625 | 0,375 | 0,688 | ||||
112,3 | 178,9 | 222,8 | 134,7 | 244,8 | ||||||
36 | 36 | 0,312 | 0,625 | 0,375 | 0.75 | |||||
118,9 | 236,1 | 142,7 | 282,3 | |||||||
40 | 40 | 0,375 | ||||||||
158,7 | ||||||||||
42 | 42 | 0.375 | ||||||||
166,7 | ||||||||||
48 | 48 | 0,375 | ||||||||
190,7 |
Более Sch 60
Спецификация трубопровода Ansi — более 60
Размер трубы | О.D. дюймов | 80-е и | XHИСТИНА 80 | 100 | 120 | 140 | 160 | XXH |
---|---|---|---|---|---|---|---|---|
1/8 | 0,405 | 0,095 | 0,095 | |||||
0,3145 | 0,3145 | |||||||
1/4 | 0,54 | 0.119 | 0,119 | |||||
0,5351 | ||||||||
3/8 | 0,675 | 0,126 | 0,126 | |||||
0,7388 | ||||||||
1/2 | 0,84 | 0.147 | 0,147 | 0,187 | 0,294 | |||
1.088 | 1.088 | 1,304 | 1,714 | |||||
3/4 | 1,05 | 0,154 | 0,154 | 0,218 | 0,308 | |||
1.474 | 1.474 | 1,937 | 2.441 | |||||
1 | 1,315 | 0,179 | 0,179 | 0,25 | 0,358 | |||
2,172 | 2,172 | 2,844 | 3.659 | |||||
1 1/4 | 1,66 | 0.191 | 0,191 | 0,25 | 0,382 | |||
2,997 | 2,997 | 3,765 | 5,214 | |||||
1 1/2 | 1,9 | 0,2 | 0,2 | 0,281 | 0,4 | |||
3.631 | 3,631 | 4.859 | 6,408 | |||||
2 | 2,375 | 0,218 | 0,218 | 0,344 | 0,436 | |||
5,022 | 5,022 | 7,462 | 9,029 | |||||
2 1/2 | 2,875 | 0.276 | 0,276 | 0,375 | 0,552 | |||
7,661 | 7,661 | 10.01 | 13,7 | |||||
3 | 3,5 | 0,3 | 0,3 | 0,437 | 0,6 | |||
10.25 | 10,25 | 14,32 | 18,58 | |||||
3 1/2 | 4 | 0,318 | 0,318 | 0,636 | ||||
12,51 | 12,51 | 22,85 | ||||||
4 | 4,5 | 0,337 | 0,337 | 0.437 | 0,531 | 0,674 | ||
14,98 | 14,98 | 19.01 | 22,51 | 27,54 | ||||
4 1/2 | 5 | 0,355 | 0,71 | |||||
17,61 | 32,53 | |||||||
5 | 5.563 | 0,375 | 0,375 | 0,5 | 0,625 | 0,75 | ||
20,78 | 20,78 | 27,04 | 32,96 | 38,55 | ||||
6 | 6,625 | 0,432 | 0,432 | 0,562 | 0.718 | 0,864 | ||
28,57 | 28,57 | 36,39 | 45,3 | 53,16 | ||||
7 | 7,625 | 0,5 | 0,875 | |||||
38,05 | 62,08 | |||||||
8 | 8,625 | 0.5 | 0,5 | 0,593 | 0,718 | 0,812 | 0,906 | 0,875 |
43,39 | 43,39 | 50,87 | 60,63 | 67,76 | 74,69 | 72,42 | ||
9 | 9,625 | 0,5 | ||||||
48.72 | ||||||||
10 | 10,75 | 0,5 | 0,593 | 0,718 | 0,843 | 1 | 1,125 | |
54,74 | 64,33 | 76,93 | 89,2 | 104,1 | 115,7 | |||
11 | 11.75 | 0,5 | ||||||
60,07 | ||||||||
12 | 12,75 | 0,5 | 0,687 | 0,843 | 1 | 1,125 | 1,312 | |
65,42 | 88.51 | 107,2 | 125,5 | 139,7 | 160,3 | |||
14 | 14 | 0,5 | 0,75 | 0,937 | 1.093 | 1,25 | 1.406 | |
72,09 | 106,1 | 130,7 | 150,7 | 170,2 | 189,1 | |||
16 | 16 | 0.5 | 0,843 | 1.031 | 1,218 | 1,437 | 1,593 | |
82,77 | 136,5 | 164,8 | 192,3 | 223,5 | 245,1 | |||
18 | 18 | 0,5 | 0,937 | 1,156 | 1.375 | 1,562 | 1,781 | |
93,45 | 170,8 | 208 | 244,1 | 274,2 | 308,5 | |||
20 | 20 | 0,5 | 1,218 | 1,531 | 1,812 | 2,062 | 2.343 | |
104.1 | 208,9 | 256,1 | 296,4 | 341,1 | 379 | |||
24 | 24 | 0,5 | 1,218 | 1,531 | 1,812 | 2,062 | 2.343 | |
125,5 | 296,4 | 367,4 | 429,4 | 483,1 | 541.9 | |||
26 | 26 | 0,5 | ||||||
136,2 | ||||||||
28 | 28 | |||||||
30 | 30 | 0,5 | ||||||
157.5 | ||||||||
32 | 32 | 0,5 | ||||||
168,2 | ||||||||
34 | 34 | |||||||
36 | 36 | 0.5 | ||||||
189,6 | ||||||||
40 | 40 | 0,5 | ||||||
210,9 | ||||||||
42 | 42 | 0,5 | ||||||
221.6 | ||||||||
48 | 48 | 0,5 | ||||||
253,6 |
Формулы труб
Онлайн-калькулятор формул труб
Калькулятор основан на формулах и уравнениях для трубопроводов, приведенных ниже.
Момент инерции
Момент инерции можно выразить как
I = π (d o 4 — d i 4 ) / 64
≈ 0,0491 (d o 4 — d i 4 ) (1)где
I = момент инерции (дюйм 4 )
d o = внешний диаметр )
d i = внутренний диаметр (дюймы)
Модуль упругости сечения
Модуль упругости сечения можно выразить как
S = 0.0982 (d o 4 — d i 4 ) / d o (2)
где
S = модуль упругости сечения (в 3 )
Модуль сечения — это геометрическое свойство данного поперечного сечения, используемое при проектировании балок или изгибаемых элементов.Поперечная площадь металла
Поперечная площадь металла может быть выражена как
A м = π (d o 2 — d i 2 ) / 4 (3)
где
A м = поперечная площадь металла (в 2 )
Внешняя поверхность трубы
Внешняя поверхность трубы или трубы на фут длины может быть выражена как
A o = π d o /12 (4)
где
A o = площадь внешней поверхности трубы (футы 2 на фут трубы)
Внутренняя поверхность трубы
Внутренняя труба или труба площадь поверхности на фут длины может быть выражена как
A i = π d i /12 (5)
, где
A i = площадь внутренней поверхности трубы (футы 2 на фут трубы)
Поперечная внутренняя площадь
Поперечная внутренняя площадь может быть выражена как
A a = 0.7854 d i 2 (6)
где
A a = поперечная внутренняя площадь (в 2 )
Окружность Наружная
Внешняя окружность
938 может быть выражена какC e = π d o (7)
где
C e = внешняя окружность (дюймы)
Внутренняя окружность
Внутренняя окружность
может быть выражена какC i = π d i (8)
где
C i = внутренняя окружность (дюймы)
Оценка окружности трубы и площади сечения бетонной арматуры
— Северо-Западная трубная компания
Северо-западная трубная компания Компания производит RCP (железобетонные трубы) на наших заводах по производству труб и сборного железобетона в Женеве в Юте и других местах.Наши трубы соответствуют или превосходят все применимые местные и национальные спецификации и производятся на предприятиях, сертифицированных NPCA. Все трубы и фитинги спроектированы и изготовлены в соответствии с передовой практикой и соответствуют применимым спецификациям. Эта прочная и простая в установке труба является одним из самых надежных дренажных изделий на рынке и является отличным выбором как для неглубоких, так и для глубоких подземных работ. Мы производим стандартные, эллиптические, RCP для домкратов, а также специально разработанные железобетонные трубы и специальные фитинги для труб для различных областей применения.
Обзор
Стандартный
AWWA C300, C302 и AWWA Руководство по проектированию Бетонная напорная труба M9
Конструкция
Стальной каркас или стальной цилиндр в сборе заделывают в богатый цементом бетон с использованием процесса вертикального литья. Сухая заливка с использованием цемента типа III / V, который отвечает требованиям как для цемента типа III, так и типа V.
Размер
Стандартные диаметры от 48 дюймов до 144 дюймов при длине до 12 дюймов. Толщина стенки от 2,25 до 9,75 дюйма. Доступны большие диаметры.
Вместимость
Внутреннее давление или покрытие для заглубленной трубы в соответствии с требованиями проекта. Максимальные внешние нагрузки и давления зависят от диаметра трубы, толщины стенки и армирования стали / каркаса. Соответствует или превышает 13 фунтов на квадратный дюйм для прямых соединений и 10,4 фунтов на квадратный дюйм для отклоненных соединений.
Соединения
Соединение с одинарным смещением и резиновым уплотнением согласно ASTM C443; Втулка раструба (12–72 дюйма) и гребень и паз (72–96 дюймов). Профильные или предварительно смазанные прокладки.
Принцип использования
Обычно используется для отвода сточных вод, промышленных вод, ливневых вод и для строительства водопропускных труб.Применения включают ливневые стоки, бытовые сточные трубы, водопропускные трубы, подземные системы задержания ливневых вод, ирригационные системы и трубопроводы очистных сооружений.
Эллиптическая железобетонная труба
Доступный в различных классах прочности, наш эллиптический RCP соответствует или превосходит все применимые местные и национальные спецификации и производится на предприятиях, сертифицированных NPCA. Эта труба — отличный выбор там, где существуют ограничения по высоте или ширине, или там, где требуется большая пропускная способность или более высокие скорости для условий неглубокого заглубления или при низких расходах, соответственно.
Стандартный
ASTM C507, AASHTO M207, ASTM C990
Конструкция
Сухая заливка с использованием цемента типа III / V, который отвечает требованиям как для цемента типа III, так и типа V.
Размер
Стандартная вертикальная эллиптическая труба с номинальным эквивалентным диаметром RCP от 18 до 54 дюймов. Стандартная горизонтальная эллиптическая труба с номинальным эквивалентным диаметром RCP от 38 до 54 дюймов. Укладочная длина 8 футов для всех размеров.
Соединения
Конструкция соединения стальной раструбной ленты с ограниченным кольцевым уплотнением в соответствии с ASTM C443.Разработан, чтобы выдерживать давление 50 фунтов на квадратный дюйм.
Принцип использования
Эллиптическая труба— отличный выбор, когда вы сталкиваетесь с ограничениями по высоте или ширине, или когда системе требуется большая пропускная способность для неглубоких засыпок.
Труба для микротоннелирования железобетонная
Качество трубы играет важную роль в успешной бестраншейной установке. Наши трубы могут быть изготовлены по индивидуальному заказу в соответствии со спецификациями конкретного проекта. Используя процесс производства мокрого литья, мы можем производить трубы с очень жесткими допусками, которые не уступают по качеству любой другой железобетонной трубе для микротоннелирования во всем мире.
Стандартный
ASTM C76, ASTM C655, ASTM C443, ASTM C361, AASHTO M170, AASHTO M242, AASHTO M198, ASCE 27
Конструкция
Мокрая заливка с использованием самоуплотняющегося бетона.
Размер
Стандартные диаметры от 36 до 96 дюймов. Доступны дополнительные диаметры. По вопросам диаметра, выходящего за пределы этого диапазона, обращайтесь в наш отдел продаж.
Соединения
Конструкция соединения стальной раструбной ленты с ограниченным кольцевым уплотнением в соответствии с ASTM C443.Разработан, чтобы выдерживать давление 50 фунтов на квадратный дюйм.
Принцип использования
Труба для микротоннелирования— лучший выбор, если вы пытаетесь избежать каких-либо нарушений, вызванных типичными методами строительства открытым способом.
.
