Разъемы соединители электрические: электротехническое устройство, предназначенное для механического соединения и разъединения электрических цепей

Электрический соединитель | это… Что такое Электрический соединитель?

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 15 мая 2011.

Разъём XLR, с ключом для совпадения контактов.

Электри́ческий соедини́тель (разъём) — электромеханическое устройство для осуществления соединения электрических проводников. Обычно состоит из вилки или штекера (от нем. Stecker) и соответствующего ему гнезда (розетки).

Содержание 1 Устройство 1.1 Проблема гнездо/вилка 2 Классификация 3 Характеристики 3.1 Общие 4 Стандартные разъёмы 5 См. также

Устройство

В этом разделе не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 27 мая 2012.

Электрическое соединение совершается путём создания электрического контакта между проводниками. Число контактов определяется назначением разъёма и может составлять от одного до нескольких тысяч.

Конструктивно разъём состоит, как правило, из корпуса и контактной группы.

Корпус разъёмов бывает разборным и не разборным. Изготавливают их из пластика, резины, керамики, металла и др. В разъёмах с металлическим корпусом обязательно имеется изолятор из пластика или керамики.

Контактная группа изготавливается из металла с хорошей электропроводностью (сплавов алюминия или меди) и часто покрывается драгоценными металлами (серебро, золото, платина) для предотвращения окисления.

Контактная группа обычно может состоять из контактного штыря (стержня круглого или иного сечения) и упругих контактных пластин. На профессиональном жаргоне штырь называется «папа», а система пластин — «мама». При сочленении разъёма штырь касается пластин, которые, изгибаясь, обеспечивают постоянный электрический контакт.

Кабельный ввод (хвостовик) нужен для того, чтобы завести кабель или провод внутрь разъёма. В простейшем случае роль кабельного ввода выполняет круглое отверстие в корпусе разъёма. Но такая конструкция приводит к тому, что при многочисленных соединениях-разъединениях кабель сильно изгибается и в результате токоведущие жилы кабеля переламываются. Чтобы этого не произошло, разъём оснащают специальным амортизатором кабеля, который позволяет кабелю гнуться только с безопасным радиусом изгиба. Чтобы предотвратить вырывание кабеля из разъёма, в устройстве предусматривают специальный удерживающий зажим. Все эти устройства объединяются под названием «кабельный ввод».

Если разъём предназначен для работы в пыльной и влажной среде, то в кабельном вводе предусматривают уплотнители (прокладки) для герметизации отверстия.

Для исключения возможности ошибочного соединения большинство разъёмов выполняют с так называемыми «ключами». Ключ — это направляющие в форме разных выступов и пазов, позволяющих вставить вилку в розетку единственно возможным способом. Ключи предназначены для того, чтобы каждый контакт вилки соединился именно с предназначенным ему контактом розетки. Однако встречаются разъёмы и без ключей. Например, обычная бытовая розетка не имеет ключей и вилка может вставляться без соблюдения полярности.

Проблема гнездо/вилка

Разъём состоит из гнезда и вилки. Как правило, вилка это то, что находится на кабеле, а гнездо — то, что устанавливается на корпус, шасси прибора или другую поверхность. Всем известный пример розетки — это обычная розетка сети переменного тока 220 вольт, которую можно найти в любом доме. Соответственно, вилка — это то, что вставляется в розетку. К сожалению, такое разделение не всегда можно провести, так как бывают соединения типа «кабель-кабель» или «плата-плата», в которых достаточно сложно установить, что есть вилка, а что гнездо.

Зато следующая классификация соединителей — на «папу» (англ. male plug) и «маму» (англ. female plug) здесь более удобна. Если одна часть разъёма содержит штыри, то это «папа». Соответственно, вторая часть разъёма, состоящая из отверстия с контактными пластинами — это «мама».

К сожалению, на практике многие стоят перед сложностью определения, что считать за «папу»: то ли контактные штыри, то ли корпус разъёма, входящий в ответную часть, так же как и то, что считать за «маму»: то ли ответные контакты под штыри, то ли корпус разъёма, обхватывающий ответную часть разъёма, при том, что и он может быть обхвачен ещё и корпусом всего устройства. Справедливости ради надо сказать, что существуют и разъёмы, содержащие в одной части как штыри «папа» так и отверстия «мама». В зарубежной литературе такие разъёмы называют гермафроди́тными (англ.  hermaphroditic) или беспо́лыми (англ. genderless, sexless). Более того, огромное распространение имеют разъёмы, в которых отсутствуют контактные штыри и, соответственно, обхватывающие их контакты. Вместо штырей там используются контактные площадки, которые выглядят равнозначно с обеих сторон разъёма. Примером тому могут служить всем известные компьютерные разъёмы USB.

Учитывая это (как и огромное количество ошибок на практике при именовании типа зарубежных разъёмов), в советской технической литературе была однозначно принята классификация по признаку «гнездо-штекер», хотя в разговорной речи иногда и использовались такие понятия как «папа» и «мама». Поэтому во избежание путаницы предпочтительнее использовать отечественную классификацию разъёмов по типу «гнездо-штекер» как обязательную с возможным дополнительным уточнением типа и самих контактов «папа» или «мама».

Таким образом, учитывая обе эти классификации, мы получаем четыре группы разъёмов:

• гнездо «мама»,
• гнездо «папа»,
• штекер «мама»,
• штекер «папа».

Классификация

В зависимости от назначения разъёмы классифицируются по:

• применению (сигнальные, питающие, аудио, видео, компьютерные и пр.),
• по напряжению (низковольтные, высоковольтные),
• по силе тока (слаботочные, сильноточные),
• по диапазону частот проходящего через них тока (на постоянный ток (DC), низкочастотные, высокочастотные),
• методу монтажа (на панель, на провод, на шасси),
• способу подключения провода к контакту (винтовая клемма, обжим, пайка),
• защищенности от внешней среды (чаще всего используется система IP. Самая высокая степень защиты IP68).

Характеристики

Общие

• Число контактов
• Допустимые токи и напряжения
• Контактное давление
• Контактное сопротивление
• Электрическая прочность
• Сопротивление межконтактной изоляции
• Диапазон рабочих частот
• Габариты
• Допустимые климатические и механические условия эксплуатации
• Гарантированное кол-во циклов коммутации

Стандартные разъёмы

В современной цивилизации используется огромное число типов разъёмов.

Наиболее распространенные типы разъёмов перечислены в списке:

• BNC
• C13/C14
• C15/C16
• C19/C20
• CE100
• CE156
• IEEE 1284-B («Centronics»)
• IEEE1394 («Fire Wire»)
• DC
• DIN 41
• DIN AV
• D-SUB
• DUBOX
• F
• FME
• HTS
• IDC
• Jack (TRS)
• KK
• LPT
• MCX
• MICRO-FIT
• MICRO-MATCH
• MINI-FIT MNL
• MMCX
• N
• NS25
• NS39
• RCA
• RJ
• SCART
• SMA
• SMB
• SMC
• SPOX
• TNC
• UHF
• USB
• XLR

Фирмы, специализирующиеся на выпуске разъёмов и соединителей:

• TE Connectivity (англ.)русск. — ведущий производитель разъёмов. Назавние до 2011 года: Tyco Electronics. Один из известных брендов, AMP, с 1999 года входит в состав этой компании
• Molex (включая приобретённый Woodhead Industries) — Электрические соединители Molex
• HARTING — Электрические соединители Harting
• LEMO, ODU, FISHER
• ESCUBEDO
• SAMTEC
• Amphenol

См.

также

• Коаксиальные радиочастотные разъёмы
• Силовые вилки и розетки для переменного тока
• Разъём NEMA
• BS 1363
• Электрическая распределительная система многофункциональная (ЭРСМ)

Электрические соединители: классификация, типы и конструкции

Содержание

• 1 Основные типы соединителей
• 2 Межплатные разъемы
• 3 Соединения провод к проводу
• 4 Сборка подвижных соединений

Электрические разъемы являются неотъемлемым элементом каждой электронной схемы и устройства. Трудно представить себе радиосхему, которая была бы лишена каких-либо связей между отдельными ее элементами, и для реализации этих связей как раз надмо использовать соединители. Промышленность выпускает много современных коннекторов, поэтому стоит обновить основную информацию об этом типе компонентов, в том числе на основе их построения и классификации.

Основные типы соединителей

Электронная схема представляет собой набор радиоэлементов с определенной иерархией, обеспечивающей взаимную связь между ними. Эта связь может включать в себя не только обмен информацией, но и энергией, например, для целей питания модулей. Для подключения необходимо использовать электрические разъемы, которые можно разделить на 3 основные категории в зависимости от типа соединяемых элементов:

1. межплатное соединение двух или более печатных плат вместе,
2. тип плата-провод, соединяющий печатную плату с проводом,
3. провод к проводу, для соединения проводов.

В зависимости от типа элементов и их положения в иерархии различают 6 уровней связей:

• уровень 0 – включает соединение между интегральной микросхемой и выводами ее корпуса.
• уровень 1 – соединение между корпусом электронного компонента и поверхностью печатной платы,
• уровень 2 – это соединение между двумя или более печатными платами,
• уровень 3 – это связи между компонентами внутри одной схемы,
• уровень 4 – связь между компонентами и портами ввода/вывода всей схемы,
• уровень 5 – это связь между различными радиосхемами, например, между компьютером и сканером.

Разные уровни связей внутри одной электросхемы

Пример визуализации разных уровней связей в рамках одной электросхемы показан на рисунке.

Межплатные разъемы

Соединители этого типа используются для соединения печатных плат друг с другом без использования проводов. Это экономит место и устраняет необходимость в соединительных кабелях, способствуя уменьшению размера и веса всей схемы. При этом платы могут быть соединены параллельно или перпендикулярно.

Типовые межплатные разъемы

При выборе подходящего элемента для параллельного соединения двух печатных плат необходимо учитывать механические аспекты, такие как высота соединения, допуск на размеры, а также тип сборки, для которой предназначен компонент. Многое также зависит от системных требований — необходимо знать должен ли соединительный элемент иметь возможность повторного подключения и отключения и сколько циклов отключения/подключения ожидается в течение срока службы устройства. Следует также учитывать условия окружающей среды, такие как диапазон температур и влажность. Параметры разъемов этого типа описаны в стандарте EIA 700AAAB.

Решения для объединительных плат распространены в межплатных соединениях. Это конфигурация, в которой набор разъемов соединен параллельно, образуя шину. Таким образом каждый контакт любого разъема соединяется с соответствующим контактом всех других разъемов в рамках одной конфигурации. Решения этого типа широко используются в телекоммуникациях благодаря их надежности и гибкости, а также возможности установки различных плат расширения.

В случае высоких скоростей передачи данных объединительная плата может вызвать чрезмерное затухание сигнала, снижая качество и производительность соединения. Следовательно, согласование сопротивления этих компонентов с остальной частью схемы очень важно, как и надлежащее экранирование сигналов. Пример разъема объединительной платы показан на рисунке.

Пример соединения двух плат с помощью объединительного разъема

Соединения провод к проводу

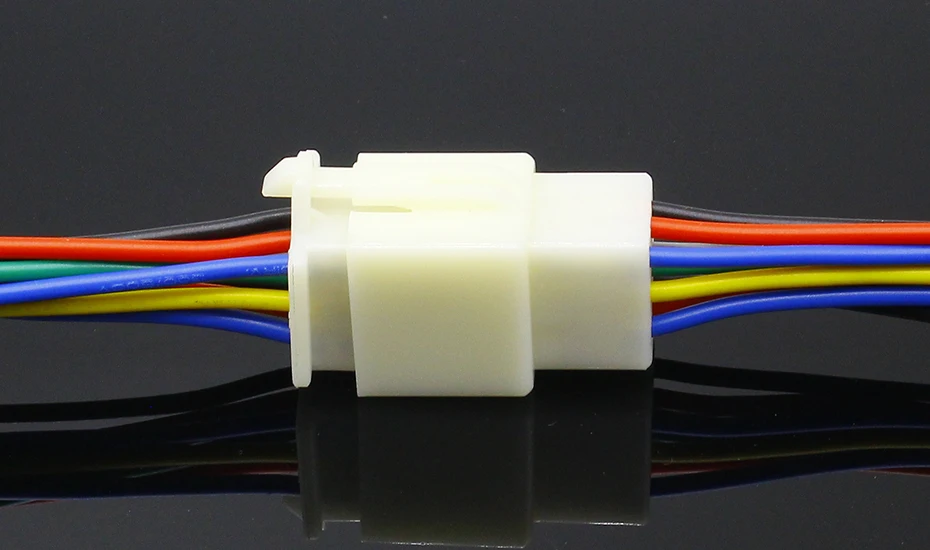

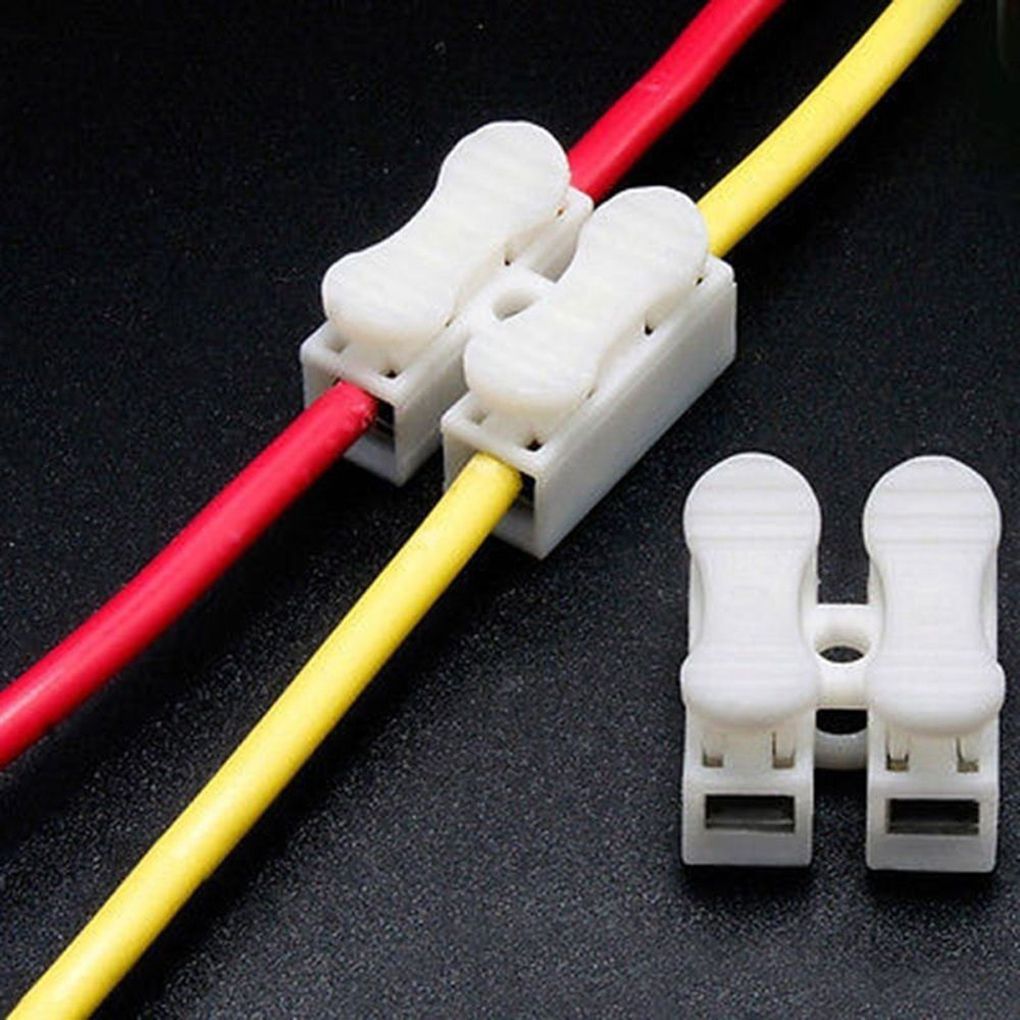

Данные кабельные соединения позволяют напрямую соединять два электрических проводника друг с другом. Один из концов коннектора обычно постоянно соединен с кабелем, а другой образует интерфейс, позволяющий устанавливать и отключать соединение. Жесткое соединение с проводником достигается опрессовкой или применением технологии IDC (Insulation Displacement Contact). В методе IDC изолированный провод вставляется в розетку правильной формы, снабженную острыми металлическими элементами. Эти элементы прорезают изоляцию, создавая прямое соединение между разъемом и проводником. Версии IDC обычно используются для соединения кабелей сформированных в ленты. Обжимная сборка является наиболее распространенным выбором для одиночных проводников.

Примеры разъемов «плата-провод»

Соединители «плата-кабель» используются для подключения провода к печатной плате. Часть разъема которая подключается к проводу, обычно аналогична решениям типа «провод-провод», а элемент который подключается к плате, обычно представляет собой вставной или припаиваемый разъем. Примеры компонентов этого типа показаны на рисунке.

Сборка подвижных соединений

Независимо от типа его основная структура остается одинаковой. К основным элементам и конструктивным аспектам относятся электрический контакт, его отделка и корпус.

Электрический контакт обеспечивает путь для передачи электрического сигнала. Он также позволяет выполнять сборку и отсоединение, а также определяет усилие, необходимое для выполнения этих действий. К ключевым механическим требованиям к этому элементу относятся усилие, необходимое для установления/разъединения соединения, а также так называемое нормальное усилие, перпендикулярное поверхности контакта и облегчающее сохранение соединения. К другим важным механическим характеристикам относятся параметры прочности, в том числе сопротивление истиранию контакта.

Примеры разъемов «плата-плата»

К наиболее важным электрическим параметрам относятся контактное сопротивление, его емкость и индуктивность, а также соответствующий рабочий диапазон.

Электрические контакты бывают двух типов – розетки (гнездовые контакты, гнёзда) и вилки (штыревые, штекеры). Розетки часто снабжены пружинными элементами позволяющими сохранить соединение после сборки.

Верхний контактный слой предназначен для защиты этого элемента от вредных воздействий окружающей среды, в том числе против коррозии. Оно также уменьшает отложение загрязнений и продуктов химических реакций на контактной поверхности, что может увеличить сопротивление соединения. К веществам, повышающим контактное сопротивление, относятся различные виды оксидов, хлоридов, сульфидов и других химических соединений образующихся при реакции металла, образующего контакт, с химическими соединениями присутствующими в окружающей среде.

Контактная отделка может быть выполнена из драгметаллов или их сплавов. Тип материала используемого для покрытия контактной площадки определяет тип загрязнений, которые могут скапливаться на ее поверхности. Например, в случае оловянного покрытия, на контактной поверхности может скапливаться оксид олова, что может потребовать периодической очистки соединения. Покрытие контакта слоем благородного металла, например золота или палладия, практически исключает явление окисления поверхности контакта, но значительно удорожает производство.

Соединения должны характеризоваться высокой стабильностью своих физических размеров даже при наличии химических факторов и температурных явлений. Слишком большая деформация может привести к потере прилегания между элементами соединения и, следовательно, к невозможности установки или разъединения соединения. Естественно в основные задачи корпуса разъема, кроме обеспечения соответствующей формы и посадки, входит электрическая и механическая изоляция контакта.

Таким образом электрические разъемы являются особо важным элементом конструкции практически любой электронной схемы. Без них было бы невозможно соединение отдельных модулей друг с другом, а также обеспечение передачи информации и энергии между устройством и внешним миром. Выбор соединителя может определить успех или неудачу проекта, а также существенно повлиять на долговечность, надежность и устойчивость конечного продукта к окружающей среде.

Какие типы доступны?

Хотя жгуты проводов могут различаться в зависимости от системы, с которой вы работаете, вы должны использовать электрические провода, разъемы и клеммы. Кроме того, с отдельными жгутами проводов компоненты могут передавать сигналы друг другу. Сегодня у нас будет четкое представление о проводных разъемах и клеммах. Обе части имеют прямое влияние на производительность и надежность подвески.

Содержание

Соединители жгута проводов

Соединитель — это электромеханическое устройство, которое соединяет проводники, создавая электрическую цепь. В большинстве разъемов есть два компонента: вилка и розетка. Таким образом, когда вы хотите установить соединение, вы подключаете штыревые компоненты к гнездовым разъемам или розеткам и регулируете поток электронного сигнала.

Более того, пара может быть двух видов. Либо вы можете подключить его постоянно, либо отключить, когда захотите. Каждый способ имеет свои преимущества. Кроме того, он бывает разных форм и размеров.

Подпись: Аудио-видео разъемы

Типы электрических разъемов

При использовании разъема необходимо учитывать экстремальные условия, в которых он будет использоваться.

Электрические соединители бывают разных размеров, материалов, форм и типов соединений. Следовательно, каждый тип будет иметь свой уровень защиты от влаги, пыли, грязи и экстремальных температур из-за скачков заряда .

Выбор подходящего разъема жгута проводов

В разъеме разное количество сигнальных и силовых контактов. Кроме того, он может иметь разъемы «плата-плата», «провод-провод» или «плата-провод». На этот случай имеется обширный каталог стандартных двух-, трех- или четырехштырьковых конструкций, будь то разъемы с замком или атмосферостойкие разъемы.

Таким образом, вам придется выбирать из такого большого разнообразия в соответствии с потребностями вашего клиента.

Надпись: Автомобильные разъемы

Клеммы для жгута проводов

Клеммы — еще один важный компонент при выполнении электрических соединений с проводами. Это электромеханическое устройство, с помощью которого вы терминируете провод. Обычно он состоит из металла или сплава, но также могут использоваться углерод или кремний.

Типы клемм

Как и разъемы, клеммы бывают разных форм и размеров. У них есть такие же контакты, как и у разъемов, с помощью которых вы можете регулировать поток тока. Кроме того, вы можете использовать клемму между контактом разъема и гнездом в трассировка печатной платы.

Таким образом, у вас есть множество терминалов, из которых вы можете выбирать.

Кольцевые клеммы

Кольцевая клемма имеет полую часть проводящего материала, через которую проходит винт или шпилька. Вы также можете назвать эти кольцевые соединители. Кроме того, этот тип терминала совместим только с размером шпильки и сечением провода.

Помните, что для соединения кольцевых клемм с проводом необходимо использовать методы обжима или пайки .

Надпись: Клемма с метрическим кольцом

Лопастные клеммы

Так как ее форма напоминает вилку, поэтому она также называется вилочной клеммой. Эта клемма с открытым концом позволяет легко прикреплять или снимать винт. Таким образом, он имеет уникальное применение в местах установки, где недостаточно места. Космический терминал доступен в нескольких размерах и с разными уровнями изоляции, так что вы можете выбрать тот, который вам нужен.

Надпись: Стандартная лопаточная клемма с виниловой изоляцией

Крючковые клеммы

Крючковая клемма имеет форму крючка, которую легко прикрепить и снять, что делает ее удобной в использовании. Вы можете получить крюковые клеммы как изолированные, так и неизолированные. Кроме того, крюковые клеммы могут оказаться более надежными, но простыми в установке для многих проектов.

Надпись: Крючковая клемма 14GA

Быстроразъемные клеммы

Быстроразъемная клемма, обычно используемая в автомобильной промышленности и производстве потребительских товаров, обеспечивает надежное соединение между двумя проводами. Таким образом, с этим типом терминала вы можете подключать и отключать систему с текущим потоком. Быстроразъемный аэропорт является стабильным источником соединения проводов и выпускается в изолированном или неизолированном исполнении.

Обозначение: Частично изолированные стандартные быстроразъемные клеммы

Цилиндрические клеммы

Цилиндрические клеммы или цилиндрические соединители обеспечивают надежное и безопасное соединение. С его помощью также можно отсоединить провода. Кроме того, пуленепробиваемые клеммы состоят из охватываемой и охватывающей сторон, которые обеспечивают прочное соединение. Кроме того, этот тип клеммы не ржавеет и защищает схему от грязи, пыли и т.д. провода за раз, и они также могут избежать истирания, разрезания и защиты от влаги в соединительном аэропорту. Кроме того, стыковые соединители могут расширить диапазон проводки, поскольку они могут сопрягаться. Для этого вы вводите каждый провод внутрь клемм с обоих концов и обжимаете их.

Надпись: стыковая клемма

Флажковые клеммы

Флажковые клеммы, также известные как соединители с флажком, могут помочь вам создать безопасное и удобное соединение. Эти клеммы очень хорошо работают в ограниченном пространстве, где быстрое отключение может быть слишком значительным. Таким образом, он обеспечивает простой механизм соединения и разъединения как в изолированном, так и в неизолированном исполнении.

Надпись: Полностью изолированный терминал для флага

Соединители и наконечники

Соединители и наконечники обеспечивают прочное соединение, так как обжимаются на кабеле. Также производители покрывают клеммы оловом или другим металлом, чтобы предотвратить коррозию или дополнительную грязь. Обычно он используется в кабелях аккумуляторов, первичных проводах и различных типах электрических соединений.

Обозначение: Клемма для стыкового соединения 12-10 AWG

Выводы батареи

Для подключения нагрузки к батарее можно использовать выводы батареи. Эти клеммы могут быть хорошим выбором для подключения к одноэлементной или многоэлементной батарее. С помощью аккумуляторных столбов вы можете обеспечить надежное и стабильное соединение.

Для защиты аккумуляторных столбов можно использовать дополнительные чехлы для аккумуляторов. Таким образом, вы придаете системе дополнительный уровень безопасности и предотвращаете поражение электрическим током и короткое замыкание.

Надпись: Стойки батареи

Наконечники для проводов

Для предотвращения износа проводов можно использовать наконечники для проводов. На бродячих кабелях используется клемма с проволочным наконечником. Таким образом, вы надеваете защитный слой на отверстие провода и полностью его закрываете. Здесь цель состоит только в том, чтобы сделать стабильное соединение в оборудовании. С помощью проволочных наконечников вы заделываете провод и делаете его цельным.

Надпись: Клемма с наконечниками для проводов

Выбор подходящей клеммы для провода

При выборе подходящей клеммы для жгута проводов необходимо учитывать схему схемы и место ее применения. Например, есть две категории клемм: изолированные и неизолированные. Поскольку изоляция обеспечивает защитный слой в аэропорту, вы можете использовать ее в суровых условиях. Таким образом, соединение станет долговечным.

С другой стороны, если в области применения нет большого трафика или экстремальных погодных условий, вы можете выбрать неизолированные клеммы. Выбор аэропортов для соответствующего использования возможен только после полного анализа.

Заключение

В заключение, можно выбрать различные типы клемм и соединителей жгута проводов в зависимости от предполагаемого применения. Эти электрические разъемы соединяют два провода и систему, обеспечивая бесперебойную подачу электроэнергии. Таким образом, вы можете использовать их для создания надежного, но прочного электрического соединения в процессе жгута проводов.

Здесь, в Cloom, мы предлагаем широкий спектр типов соединителей для поддержки сборок проводов. Итак, чтобы получить предложение, свяжитесь с нами сейчас.
