Расстояние между лагами пола таблица: Шаг (расстояние) между лагами пола: таблицы, расчеты

Расстояние между лагами пола таблица: Шаг (расстояние) между лагами пола: таблицы, расчеты

Содержание

таблица шага для пола из досок

Пол на лагах – решение традиционное и практичное. В абсолютном большинстве случаев такую конструкцию предпочитают в частных домах, когда обустраивают деревянные дощатые полы. Несомненный плюс – высокая теплоизоляция. Основание обеспечивает воздушный зазор, который сохраняет тепло, даже если дом стоит на глубоком сыром подвале.

Содержание

  1. Устройство пола по лагам
  2. Характеристики деревянных лаг
  3. Материал
  4. Размеры и сечение брусьев
  5. Расстояние между лагами пола: таблица
  6. Расстояние между лагами от толщины доски
  7. Способы крепления к основанию
  8. Деревянный пол на лагах
  9. Бетонное основание
  10. Установка по грунту
  11. Рекомендации специалистов

Устройство пола по лагам

Лаги – брус прямоугольного сечения, используемый при настиле полов или в перекрытиях. В крупнопанельном строительстве они не применяются – недостаточная несущая нагрузка. Однако в частных домах это решение допустимое и оправданное.

Лаги для пола изготавливают из твердого плотного дерева. Балки высушивают под навесом не менее года, пока древесина не достигнет нужного уровня влажности. Перед использованием брус тщательно осматривают: сколы, трещины и деформация недопустимы, так как это несущие части дома.

Пол на лагах устраивают над подпольем, подвалом или над открытым грунтом. Балки подвергаются усиленному воздействию влаги в условиях недостаточной вентиляции. Древесину пропитывают защитными средствами, что предупреждает появление плесени.

Конструкция основания на балках многослойная. Базовый брус укладывают на перекрытия, ростверк. На него настилают дощатый черновой настил. Укладывают пароизоляцию, утеплитель, гидроизоляционный материал. Сверху кладут чистовой настил. Затем в комнате расставляют мебель и оборудование. Все это представляет большую нагрузку, поэтому лаги производят из самого прочного дерева и достаточной толщины.

Порода древесины

40%

Размерные параметры

40%

Степень просушки

20%

Проголосовало: 10

Равномерное распределение нагрузки по всей площади основания

Можно укладывать на деревянные, бетонные, грунтовые основания

Малый вес по сравнению с бетонным основанием

Экономичность

Компенсация неровностей — лаги можно закреплять на разной высоте или подкладывать под них подложки

Укладка коммуникаций упрощается

Устройство пола на лагах создает пространство для циркуляции воздуха и отвода влаги

Конструкция отнимает много места

Дерево боится влаги, поэтому балки нужно обрабатывать антисептиками, а всю конструкцию тщательно гидроизолировать и многократно защищать от сырости

Меньший срок службы по сравнению с бетонной стяжкой

Характеристики деревянных лаг

В помещениях небольшой площади опорные блоки вставляют в гнезда, которые специально делают в фундаменте кирпичного или каркасного здания или же опирают на венец, если это бревенчатая постройка. Брус подбирают достаточно толстый, чтобы выдерживать нагрузку. Промежуточных опор нет.

Если помещение большое, лаги дополнительно опирают на столбики. Обычно кирпичные или комбинированные – из кирпича и толстого бруса. Столбики могут выступать как основанием, так и опорой под лаги.

Последняя конструкция более распространена, так как она прочнее и надежнее и годится для здания и помещений любой площади.

Материал

Для опор выбирают дерево преимущественно хвойных пород. Такая древесина содержит большое количество смолы. Это вещество защищает дерево от влаги и продлевает срок эксплуатации. Чаще всего используют ель, лиственницу или сосну, так как эти деревья повсеместно распространены и стоят дешево.

Высокую сортность не выбирают. Для балок годится и материал с сучками, если они крепко держатся, без синих пятен или очагов гниения.

Важный элемент подготовки – сушка древесины. Для балок допускается брать только очень хорошо высушенное дерево, с уровнем влажности не более 18%. Естественным образом материал сушат не менее года.

Размеры и сечение брусьев

На лаги приходится вся нагрузка: самого пола, установленной мебели и оборудования, находящихся в помещении людей. Необходимо правильно подобрать размеры бруса. Для этого учитывают:

  • толщину чистового настила, а также утеплителя и гидроизоляции, если производится теплоизоляция пола;
  • величину максимальной нагрузки во время эксплуатации: в среднем для жилого дома составляет около 300 кг на 1 м²;
  • расстояние между опорами, на которые устанавливаются лаги: чем они дальше, тем толще и прочнее должен быть брус;
  • тип вентиляционной системы.

Параметры позволяют рассчитать длину и толщину бруса. Однако нюансов здесь куда больше.

  • Ширина – брус имеет прямоугольную форму. Чтобы придать конструкции из него максимальную жесткость, его укладывают на ребро. Отсюда ширина бруска должна быть в 2 раза меньше высоты.
  • Длина – зависит от площади основания. Если помещение прямоугольное, балки укладывают вдоль короткой стены. Это выгоднее, так как слишком длинный брус вынужден нести нагрузку и от собственного веса.
  • Толщина балки определяется величиной пролетов между ними и совокупной нагрузкой предметов в комнате. Это означает, что чем шире пролет, тем более толстое дерево нужно выбирать.

Рассчитывая размеры балок, приходится постоянно маневрировать между габаритами самих опор, столбиков, если они предусмотрены, шириной пролета и длиной. Причем важен здесь как вопрос нагрузки, так и финансовый.

Расстояние между лагами пола: таблица

Специалисты рекомендуют ставить лаги перпендикулярно окну. Доски в гостиных и спальнях кладут по направлению распространения естественного света, а лаги монтируют перпендикулярно настилу. Однако если окно размещается в короткой стене, такой подход не оправдан: чем короче лаги, тем менее толстый и тяжелый брус можно использовать при таких же размерах.

Расстояние между лагами пола определяется габаритами бруса или же наоборот: в зависимости от того, какой параметр оказался важным. Поэтому вычисления обычно производят не один раз.

В среднем для стандартного жилого помещения – 1 этаж дома или квартиры – актуальными считаются следующие правила.

  • Если ширина пролета не более 2 м, для изготовления балок берут древесину сечением в 110*60 мм. Ставят опоры на ребро.
  • Если расстояние увеличивается до 3 м, сечение изменяется на 150*80 мм.
  • При пролете длиной в 4 м используют бруски размером в 180*110 мм.
  • Для расстояния в 6 м между балками берут древесину с габаритами в 220*180 мм.

Расчеты оправданы, если все остальные параметры остались неизменными: толщина настила, конструкция чернового пола, длина балок. Если же какие-то показателя изменяются, размеры бруса тоже должны быть другими.

Расстояние между лагами от толщины доски

Например, толщина чистового настила влияет на толщину бруса следующим образом.

  • Если для укладки берут доски толщины в 30 мм, пролет между балками нельзя делать более 50 см. Доски слишком тонкие и без опоры просто гнутся.
  • При толщине ламели в 40 мм шаг лаг для пола из досок можно довести до 70 см.
  • Если для черного пола выбрали доску толщиной в 50 мм, ширина пролета может достигать 1 м.
  • Если чистовой пол делают из фанеры или древесных плит, шаг между лагами не делают более 40–60 см. Даже при большей толщине площадь плитки ограничена по сравнению с доской и она распределяет нагрузку на меньшую площадь.

Все приведенные рекомендации являются усредненными. При вычислении нагрузки на конкретном участке следует учитывать особенности эксплуатации – ванна, санузел, кухня, наличие тяжелой мебели и оборудования.

Способы крепления к основанию

В зависимости от конструкции пола установку лаг выполняют разными способами. Определяется это не только размерами и предполагаемой нагрузкой, но и характером основания.

Деревянный пол на лагах

Деревянные полы в частном доме по лагам выполняют роль опорной конструкции не всегда, а только в небольших помещениях. В просторных комнатах, даже в квартирах, опорами выступают базовые деревянные балки, закрепленные в фундамент или в стену. Класть прямо на них пол обычно нельзя, так как расстояние между ними рассчитывается исходя из других соображений.

На балки, не слишком удаленные друг от друга, лаги монтируют на боковую их сторону, закрепляя саморезами или шурупами. Длина крепежа должна быть, как минимум в 2,5 раза больше ширины лага, а диаметр составляет не менее 6 мм.

Если опоры размещаются на слишком большой дистанции друг от друга, сооружают двухслойную конструкцию. Сначала монтируют промежуточные бруски – первый слой, а на него в перпендикулярном направлении закрепляют лаги под пол на необходимом расстоянии между досками.

Валера

Голос строительного гуру

Задать вопрос

Если второй вариант влечет слишком большие расходы, можно крепить лаги вдоль бруса, но для черного пола взять более толстые листы напольного покрытия, наподобие фанеры или ДВП повышенной плотности.

Бетонное основание

Установка лаг выполняется и на бетонную стяжку. Это рационально, если основание не ровное, но имеет достаточную прочность. Такой вариант обойдется дешевле, чем сооружение новой выравнивающей бетонной стяжки.

  1. Перед укладкой основание очищают, настилают полиэтиленовую пленку толщиной в 100–200 микрон. Кладут с нахлестом, стыки заделывают скотчем.
  2. Под лаги укладывают звукоизоляционную прокладку из технической пробки или вспененного полиэтилена. Материал предупредит появление скрипов и шумов.
  3. Поверх укладывают бруски – вертикально, и скрепляют с подкладкой. Используют саморезы или гвозди, которые вбивают в брус под углом.

Валера

Голос строительного гуру

Задать вопрос

Если пол очень неровный, под лаги кладут куски фанеры или пластиковые вкладыши, пока не добиваются совершенной ровности конструкции. Мягкие материалы, наподобие ДСП или ДВП, для выравнивания не годятся – они сминаются со временем.

Крепить лаги на бетонную поверхность запрещается.

Установка по грунту

В частном секторе возможна укладка лагов на грунт. Это довольно сложная работа. Инструкция следующая.

  1. Из подпола выбирают грунт на 50 см глубиной. Дно выравнивают, тщательно утрамбовывают.
  2. Засыпают дно слоем песка, гравия и щебня. Поливают водой и вновь утрамбовывают.
  3. На участках, где будут уложены балки, возводят кирпичные столбики – опоры. Используют красный глиняный кирпич – он не боится воды. Высота столбика достигает уровня крепления лагов. Размеры зависят от высоты.
  4. На верх опор укладывают 2–3 слоя рубероида, чтобы гидроизолировать балки.
  5. Затем кладут на столбики основные опоры, а на них монтируют лаги, либо сразу же ставят лаги под пол. В последнем случае сечение бруса должно быть не менее 150*50 мм.

Затем обустраивают пол. Вариант возможен любой: с теплоизоляцией, без нее, с подложкой.

Рекомендации специалистов

Для крепления лаг к бетону используют оцинкованные уголки

Чтобы пол на лагах служил долго, не скрипел и не нуждался в ремонте, при сооружении учитывают следующие советы.

  • Лаги ставят на расстоянии от стены в 20–30 см.
  • Верхняя часть конструкции должна быть строго горизонтальной. Это проверяют уровнем. Чтобы упростить задачу, на нужной высоте крепят капроновую нить и по ней выравнивают балки.
  • При монтаже лаг на бетонный пол следят за тем, чтобы балочная конструкция оставалась автономной.
  • Вместо бруса определенного сечения можно ставить сдвоенные доски. Такой вариант дешевле, а несущую способность имеет ту же.
  • Для крепления на основу из бетона используют оцинкованный уголок и гвоздь.
  • Чтобы лаги достигли нужной длины, допускается стыковать бруски между собой. Соединение должно приходиться на опорный столбик.

Как определить расстояние между лагами пола: материалы, расчет шага, таблица

Каждый строитель со стажем знает, что в процессе изготовления пола в обязательном порядке используются лаги. Это главный элемент, от которого зависит качество конструкции пола. Эти элементы необходимы для выполнения правильного крепления пола и выравнивания поверхности. Без лаг напольное покрытие будет свободная прогибаться под воздействием тяжелой мебели, а еще при каждом шаге по такому пол будут возникать неприятные скрипы и вибрации.

  • Почему укладка лагов так важна?
  • Материалы для обрешётки
  • Определяем размеры
    • Как рассчитать длину?
    • Расчет сечения
  • Как определить шаг половых лаг?
  • Заключение

Поэтому строителями вопрос о необходимости использования лаг при устройстве пола даже не ставятся. Более важными являются другие вопросы — каких размеров должны быть лаги и как правильно выполнять их монтаж

.

Почему укладка лагов так важна?

Необходимость использования лаг при устройстве пола обусловлена их основной функцией. Они нужны для создания ровной поверхности для последующих работ. При этом устраиваемая под настилом обрешётка способна решать и ряд других задач. Эти элементы создают условия для вентиляции нижней стороны настила, что снижает вероятность гниения досок.

Особенно необходима основа из бруса в помещениях, где пол планируется настилать по грунту либо присутствует сырость, которая может серьезно испортить конструкции даже при наличии высокого подпола.

Лаги, которые традиционно укладываются между настилом и основанием пола, способствуют созданию особого пространства – нечто вроде буфера, увеличивающего шумоизоляционные характеристики пола. Это пространство играет и другую важную роль. Именно сюда укладывают утепляющий материал, а в некоторых случаях и инженерные коммуникации.

Лаги довольно успешно справляются со своей задачей даже в случае их укладки на неровное основание. Создаваемые в результате их использования точки опоры, которые размещаются на определённом расстоянии, помогают обеспечить прочный пол.

Материалы для обрешётки

При устройстве настила можно использовать различные материалы, которые предлагаются в строительных магазинах. Главное, чтобы они обладали необходимой прочностью, ровной поверхностью и низким коэффициентом деформации при нагрузке. Подобным требованиям удовлетворяют изделия из пластика, металла, дерева и железобетона, а также компаунда, изготовленного из синтетических смол.

Если оценивать все вышеперечисленные варианты по стоимости, то безусловным лидером можно считать дерево. Поэтому чаще всего при устройстве пола используют деревянные брусья.

Применяемый для настила пола материал чаще всего производят из древесины хвойных пород. Как правило, это сосна, ель и пихта. Однако, практика показала, что наибольшей практичностью обладают лаги из древесины лиственницы. Обусловлено это преимуществами материала, который является очень прочным и устойчивым к гниению.

Что же касается сосны и ели, их выбирают владельцы, стремящиеся сэкономить на материале.

Особо стоит сказать о правилах выбора материала для изготовления балок. Это могут быть даже брусья, имеющие смоляные карманы и небольшие дефекты. Так что вы можете спокойно приобретать пиломатериалы второго или третьего сорта, не беспокоясь о функциональности основы.

Если же ваши финансовые возможности ограничены, то вместо лиственницы вы можете выбрать сосну или ель. Специалисты рекомендуют не экономить за счёт покупки более влажного бруса, так как это может быть чревато большими проблемами. Для изготовления лаг необходимо брать брусья влажностью не выше 20%. Если вы не выполните это требование, то в процессе эксплуатации дерево будет сохнуть и деформироваться, а это потребует переделки настила.

Если вы решили делать обрешетку из ели или сосны, то вам придется в обязательном порядке выполнять гидроизоляцию во время укладки брусьев. Лаги можно использовать при укладке на основания любых типов, однако в каждом случае гидроизоляцию придется выполнять с некоторыми коррективами.

В том случае, если лаг размещаются на железобетонное основание, то на начальном этапе должна быть выполнена укладка слоя из вспененного полиэтилена.

В ситуации, когда укладка брусьев производится на кирпичные столбики, используется полиэтилен, который прокладывают между столбиками и грунтом, а также между столбиком и бруском. Для защиты от влаги пространства между кирпичом и древесиной следует использовать не полиэтилен, а рубероид.

Невзирая на то, брусья из какой породы дерева вы собрались использовать для обрешётки, перед укладкой их необходимо обработать антисептическими составами. В первую очередь это касается тех случаев, когда пол стелют в деревянном частном доме. Опасность для этой конструкции могут представлять древоточцы, которые способны очень быстро навредить элементам пола и вынудить владельца раньше заняться ремонтом.

Определяем размеры

Не меньшее внимание нужно уделить и размерам выбираемых лаг. Дело в том, что это непосредственным образом влияет на надежность конструкции пола. До того как вы отправитесь в магазин за брусом, вам необходимо точно рассчитать его толщину и длину.

Как рассчитать длину?

Определить длину лака довольно просто. Внимание нужно обращать на направление укладки. Всё, что вам потребуется сделать — замерить длину или ширину помещения, в котором вы собираетесь укладывать пол. Лучше всего выбирать брусья для пола не точных размеров, а на 2,5-3 см меньше этого значения. Недобирая до расчетного значения, вы сможете предотвратить деформацию конструкции, когда она начнет подвергаться воздействию температурных перепадов.

Лучше всего, если лаги для пола будут выполнены из цельного пиломатериала. Однако этого не всегда удается добиться, поскольку в некоторых случаях длина или ширина помещения отличается от размеров бруса. Если так получилось, что брусья имеют недостаточную длину, то проблема решается посредством сращивания двух элементов. Эту операцию выполняют в полдерева, в некоторых случаях могут понадобиться оцинкованные накладки.

В принципе операция сращивания двух брусков не такая сложная. Однако вы должны быть уверены в ее прочном соединении, а это возможно только

при соблюдении следующих правил:

  • В выбранном вами месте сращивания обязательно должна быть установлена опора. Лучше всего, если это будет опорный столбец;
  • При сращивании двух соседних лаг нужно позаботиться о том, чтобы точки их сращивания находились с небольшим смещением относительно друг друга.

Если вы решите пренебречь хотя бы одним из указанных правил, то спустя время снизится жесткость пола в месте сращивания бруса.

Во время сращивания соседних лаг вы должны выполнить требование по их смещению на 1 метр. Если вы еще до укладки узнали, что вам придется соединять брусья, то при выборе в магазине пиломатериала нужных размеров вам необходимо помнить об этом.

Расчет сечения

Таким образом, определить длину бруса достаточно легко. Гораздо больше вопросов возникает с расчетом сечения лаг. Под сечение понимают толщину лаг, которая зависит не только от материала бруса, но и от рассчитанных характеристик будущего пола.

При определении сечения лаг для настила пола необходимо принять во внимание и предельную нагрузку на пол, а также размеры пролетов между точками опоры брусьев. Чаще всего в расчет принимают нагрузку 300 кг/м2. Она является оптимальной для случаев, когда пол планируется настилать в жилых помещениях.

Если вы собираетесь укладывать пол в своем доме, то вам стоит учитывать при расчёте нагрузки длину пролета между соседними брусьями. Нужно помнить о том, что расстояние между лагами пола определенным образом влияет на их толщину. Это наглядно демонстрирует специальная таблица размеров, которую используют специалисты. В общем виде это

соответствие можно представить так:

  • Если пролет имеет длину 2 м, то рекомендуется выбирать брус сечением 110 x 60 мм;
  • Для пролета длиной 3 м берут брус сечением 150 x 80 мм;
  • Для пролета длиной 4 м потребуются брусья сечением 180 x 100 мм.

Главное, о чем вы должны помнить — с увеличением параметров пролета необходимо наращивать и толщину выбираемого бруса.

Как правило, используемые для обрешётки пола брусья имеют прямоугольное сечение. Чтобы они смогли справиться с возникающей нагрузкой, их необходимо укладывать по схеме «на ребро». Это является одним из главных требований технологии укладки пола, выполнение которого гарантирует максимальный уровень жесткости бруса даже при минимальных характеристиках объема.

Иногда для настила пола можно брать

половые лаги с параметрами, превышающими рекомендуемые. Их использование при устройстве пола не будет ошибкой. Более того, в некоторых случаях это будет единственно правильным решением.

Но нужно учесть, что в случае использования бруса большего сечения придется увеличить толщину слоя теплоизоляции.

Прежде чем приобрести материал для лаг, вы должны принять во внимание тип помещения, где собираетесь выполнять настил пола. Если это нежилой объект, то конструкция должна выдерживать нагрузку более 300 кг/м2. Точное значение вычисляется расчетным способом с помощью специальных формул, проведя предварительные замеры. Когда у вас будут точные значения характеристик материала, вы можете выбирать лаги с оптимальным сечением.

Не воспрещается заменять деревянные брусья металлическими или же бетонными балками. Правда, в этом случае придется уменьшить толщину элементов обрешётки

. Дело в том, что подобные балки гораздо лучше выдерживают прогибы, нежели деревянные лаги.

Как определить шаг половых лаг?

При расчёте размера лаг нужно учитывать размеры пролета между ними, а он зависит от толщины доски, из которой делается конструкция деревянного пола. Чтобы сделать все правильно, необходимо соблюдать следующее правило: по мере увеличения толщины досок настила нужно увеличивать и ширину шага. Такой подход к расчету размер лаг объясняется тем, что более толстая доска будет меньше прогибаться, подвергаясь нагрузкам.

В цифрах можно дать следующие рекомендации по расчету размера половых лаг:

  • Доски толщиной 2 см следует устанавливать на расстоянии 30 см.
  • При толщине 2,5 см шаг увеличивают до 40 см.
  • при значении толщины 30 см шаг можно сделать 50 см.

Для определения длины пролета для досок большей толщины расчёты рекомендуется выполнять так: при увеличении толщины доски настила на 0,5 см к шагу лаг прибавляют 10 см.

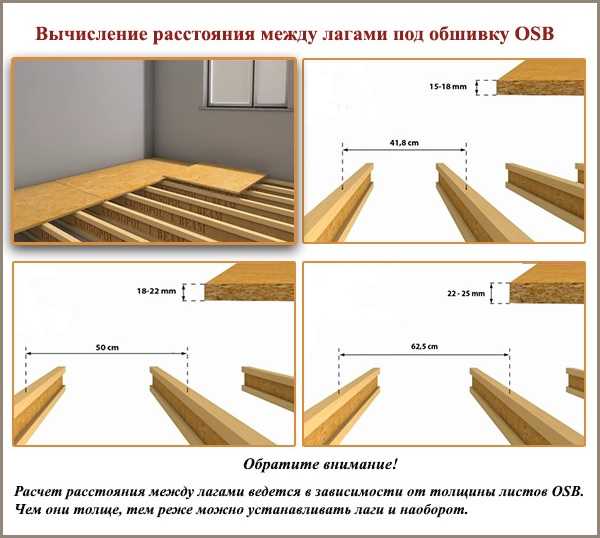

В том случае, если деревянный пол делается из фанеры или ОСП, расчеты выполняют по несколько другой схеме. Здесь приходится учитывать повышенную жесткость этих материалов на изгиб, что позволяет уменьшить толщину. Таким образом:

  • для материала толщиной 1,5-1,8 см можно выбирать расстояние между половыми лагами 40 см;
  • при толщине 2,2-2,4 см его можно увеличить до 60 см.

Технология устройства деревянного пола с использованием фанеры или ОСП листов требует крепления конструкции в трех точках. Укладка лаг для пола должна быть выполнена таким образом, чтобы соединения располагались на краях листа и посередине. Край листа необходимо укладывать только до половины ширины бруса.

Заключение

Работа по устройству деревянного пола требует особой внимательности на каждом этапе. Особенно это касается расчёта шага лаг. Необходимо не только подобрать элементы с подходящими характеристиками, но и грамотно рассчитать расстояние, на котором их необходимо укладывать. Все эти нюансы очень важны, ведь любая ошибка при расчетах может отрицательно сказаться на сроке службы деревянного пола.

Расстояние между лагами пола под доску 50

Лаги под ОСБ расстояние

  • admin
  • Стройка и ремонт
  • 0

Базовые данные для расчета

Лаги – это деревянные или выполненные из иного материала брусья прямоугольного сечения, которые укладываются на пол помещения с целью его выравнивания и создания надежной опоры для чистового настила.

Основная информация по лагам и конструкции полов представлена в статье «Деревянный пол на лагах: устройство своими руками». Для расчета наиболее важны следующие моменты.

Размеры помещения и планируемый режим его эксплуатации. Размеры и назначение помещения важны для определения длины пролета (необходимой длины лаг, цельных или составных), их положения и выбора древесины. Для проходных комнат или коридоров принято размещать каркас поперек направления движения. Соответственно, можно использовать короткие лаги. В комнатах с естественным освещением важно учесть направление световых лучей и их интенсивность. Если освещенность достаточна по нормам СНиП 23-05-2010, важно расположить лаги поперек направления светового потока. В этом случае они будут прогреваться (и деформироваться, стариться под действием нагрева) равномерно. На выбор древесины влияет влажность в помещении. Для сухих пространств используется дерево распространенных хвойных пород (ель, сосна, пихта, смерека), для влажных – лиственница. В особо ответственных случаях применим дуб.

Тип опирания брусьев – на твердое основание (стяжка, железобетонная плита или кладка), на регулируемые или нерегулируемые опоры, по периметру помещения на выступы фундамента или ростверка. Опирание лаг напрямую связано с их расположением. При устройстве пола поверх перекрытия из деревянных или металлических балок лаги крепятся непосредственно к балкам. Если при этом расстояние между лагами пола не отвечает требуемому для настила (из условий прочности), то поверх первого слоя брусьев устраивается второй, с необходимым шагом. При этом выравнивание по уровню выполняется для первого слоя. На твердых основания или грунте лаги располагаются согласно нормам прочности.

Расположение брусьев – только в одну сторону или вдоль и поперек помещения. Каркас устраивается в виде решетки, если необходима повышенная прочность настила или планируется создание «плавающего пола». В обоих случаях соединение продольных и поперечных брусьев увеличивает не только прочность, но и жесткость конструкции, ее сопротивление деформации.

Сечение лаг. Выбирается в зависимости от толщины доски настила и пролета. Чем больше нагрузки и длиннее пролет – тем больше сечение бруса. Чем толще половая доска, тем больше можно увеличить пролет и уменьшить сечение брусьев.

Расчет для примера

В качестве примера определим шаг лаг для пола в стандартном панельном доме (расчет 1) и в каркасном здании (расчет 2).

Расчет 1.

Начальные данные – опора на плиту перекрытия по базовой стяжке, с регулируемыми фиксаторами (винтовыми), под ламинат. Размеры помещения 3х5 м, пролет выбирается 3 м (параллельно стене с окном). Под ламинат необходимо устройство чернового настила из фанеры в 20 мм.

Согласно таблице, для такой толщины настила (фанера) шаг лаг можно принять 300 мм, а сечение бруса для пролета в 3 м – 150х80 мм. Расчетное количество х составит при расстоянии от стен 50 мм, ширине бруса 80 мм и шаге лаг под фанеру 300 мм

5000 – 80х – 300(х-1) – 100, х = 12,1 балки.

Поскольку число лаг не может быть не целым, принимаем количество брусьев 13 или – при малой нагрузке можно увеличить расстояние до стены – 12 штук.

Если при тех же условиях рассчитывается шаг лаг для пола из досок толщиной 50 мм, то расчетное количество брусьев х при расстоянии между ними 1000 мм составит

5000 – 80х – 1000(х-1) – 100, х = 3,6 балки.

Принимаем целое количество 4 штуки (здесь уменьшать их число нежелательно).

Расчет 2

Начальные данные – опора на деревянные балки перекрытия, расположенные с шагом 1000 мм, те же размеры и конфигурация помещения, та же отделка.

Определим, через какое расстояние лаги должны быть уложены под настил из фанеры. По данным таблицы для фанеры толщиной 20 мм шаг лаг составляет 300 мм, при этом расстояние между балками составляет 1000 мм. Необходимо вначале разместить лаги по числу балок с креплением к их боковой стороне и выравнивании, далее расположить брусья поперек первичных лаг с шагом 300 мм. Поскольку балки имеют длину 3000 мм, первичные лаги также должны быть длиной 3000 мм и иметь сечение не менее 200х150 мм. Для пятиметровой комнаты таких лаг (согласно предыдущему расчету) потребуется 4 лаги (или пять, в зависимости от положения балок). Размещение вторичных опор идет по пролету длиной 5000 мм, при расстоянии 300 мм и ширине бруса 150 (сечение 200х150 мм) их потребуется

3000 – 150х – 300(х-1) – 100, х = 5,3 штуки.

Учитывая округление, необходимое число пятиметровых (составных) лаг составляет 5 штук.

Для настила из половой доски толщиной 50 мм требуемое расстояние между лагами составляет 1000 мм, что равно шагу между балками. Поэтому число лаг соответствует числу балок (4 или 5 штук).

В обоих случаях необходимо внести поправку на повышенную нагрузку на перекрытие. В зависимости от условий эксплуатации, можно увеличить сечение брусьев/уменьшить расстояние между ними/применить комплексную поправку (увеличение сечение и уменьшение расстояния между лагами под доски).

Если принять увеличение сечения, то следует принять в обоих случаях ближайшее большее значение согласно таблице, то есть 220х180 мм (первичные и вторичные при перекрестном настиле) и 180х100 мм для настила под доски. Поправка на изменение расстояния лаг под пол (шаг) приводит к увеличению числа брусьев. Для первого расчета число первичных лаг не измениться, а для вторичных количество составит (при уменьшенном шаге 250 мм)

3000 – 150х – 250(х-1) – 100, х = 6.

При креплении лаг к балкам шаг не меняется, следовательно, этот метод внесения поправок не применим.

Онлайн-калькуляторы

Для упрощения расчетов можно использовать онлайн-калькулятор. Однако для внесения данных в него необходимо предварительно определиться с сечением бруса, толщиной настила и какой шаг лаг пола принят.

Внимание: в данном калькуляторе различаются понятия «черновой пол» и «половая доска». Имеется в виду двуслойный дощатый настил, при котором сначала укладывают доски чернового пола с промежутком в 2 см (для компенсации температурной и влажностной деформации), а потом создается настил из половых досок и они проходят финишную обработку (лакировку, покраску).

Зная, какое расстояние должно быть между лагами и какой настил будет использоваться, можно достаточно быстро определить итоговое количество пиломатериалов и рассчитать затраты. При вычислениям рекомендуется давать запас не менее 10% на незамеченный при покупке брак досок и брусьев, возможные проблемы при укладке и другие непредвиденные обстоятельства.

Источник: https://stroy-okey. ru/remont/floor/rasstojanie-mezhdu-lagami-pola-tablica-dlja-rascheta-shaga/

Выбор деревянных брусков

Почему так важен шаг между лагами пола? Расстояние, выбранное между брусками из натуральной древесины, напрямую влияет на прочность будущей конструкции.

При выборе бруса, такого как на фото, учитывают следующие моменты:

  1. Как показывает практика, бруски для лагов следует выбирать исключительно из хвойной древесины, имеющей невысокую стоимость – это материал из сосен, елей, пихт. Когда в комнате может быть повышенная влага воздуха, лучше приобрести изделия из лиственницы. Несмотря на то, что на них цена выше, они не подвержены процессу гниения.
  2. Чтобы сэкономить, приобретают пиломатериалы более низких сортов, влажность которых составляет не более 20 процентов.
  3. Брусья нужно подбирать исключительно с прямоугольным сечением. Кроме этого, высота у них должна превышать ширину примерно в 1,5 – 2 раза. Благодаря такой форме и параметрам сечения, лаги смогут выдерживать значительные нагрузки.
  4. Размеры брусков выбирают с учетом величины пролета, а точнее промежутка между деревянными элементами нижней обвязки. Также следует учитывать толщину применяемого теплоизоляционного материала. Если шаг лаг для пола-70 сантиметров при пролете помещения, равном 2, 3, 4, 5,6 метров, сечение изделий должно соответственно составлять 11х6, 15х8, 18х10, 20х15, 22х18 сантиметров.
  5. В том случае, когда у ширины пролета промежуточное значение, следует выбрать наиболее приближенный вариант с учетом запаса прочности.
  6. Покупая брус, необходимо его внимательно осмотреть, чтобы материал не имел дефектов. Прежде, чем выполнять расчет лаг для пола, нужно учитывать запас в размере 10-15% (прочитайте: «Как сделать расчет лаг пола – возможные варианты»).

Перед использованием древесину обрабатывают антисептическим средством, защищающим ее от грибков, плесени и вредных насекомых. С нижней стороны состав следует нанести 2 раза, но прежде, чем класть второй слой, нужно дать первому 4-5 часов для высыхания.

Определение шага между соседними лагами

Когда устанавливают лаги на пол — расстояние определяют с учетом толщины финишного покрытия. Изначально планируется укладка деревянного пола на лаги, и рассчитываются все размеры. Например, если для настила выбраны толстые прочные доски, брус можно применять сравнительно редко. В том случае, когда изделия для укладки пола приобретены тонкие, тогда их нужно размещать чаще.

Как зависит между собой толщина напольной доски и расстояние между лагами пола таблица это наглядно демонстрирует. Например, изделие имеет толщину 20, 24, 30, 35, 40,45 или 50 миллиметров, тогда шаг установки брусьев должен составлять 30, 40 и 50, 60, 70, 80 и 100 сантиметров.

Узнать точнее расстояние между лагами пола поможет проведение расчетов:

  1. Допустим, в комнате длина равна 11 метрам, а ширина брусков – 15 сантиметров. Если для пола выбраны доски 25-миллиметровой толщины, тогда шаг лаг для пола из досок составлять должен 40-50 сантиметров или в среднем 45 сантиметров.
  2. Если количество лаг обозначить как х (неизвестная величина), в этом случае их ширина – 0,15х.
  3. Первые деревянные изделия следует монтировать на расстоянии 3 сантиметров от стен, поэтому шаг между всеми элементами равен формуле 0.45∙(x-1).
  4. Вычислить расстояние между половыми лагами поможет составленное уравнение, в котором длина комнаты равна ширине брусков плюс промежуток меж лагами плюс отступление от стен. Если подставить цифровые значения, тогда получится следующее уравнение с неизвестным: 11=0,15x+0,45(x-1)+0,06. Решив его, можно узнать, что х (число лаг) = 18,98. Округлив результат, получим 19.
  5. Общий итог расстояний между всеми брусками составит: 11-0,06-19∙0,15=8,09 метра. Это значение нужно разделить на количество шагов: 8,09: (19-1) = 0,449. Таким образом, расстояние между лагами пола под доску должно быть равно 44.9 сантиметра.

Фиксация бруса на грунт

Полы по лагам можно монтировать как по перекрытиям здания, так и по грунту.

Последовательность действий следующая:

  1. Грунт разравнивают вручную и утрамбовывают. Можно для этих целей использовать большое бревно – к нему прибивают снизу доску толщиной 5 сантиметров и вместе с напарником передвигают по грунту и в итоге уплотняют почву. Доску следует брать немного больше, чем величина сечения бревна.
  2. Потом размечают опоры для лагов. Если основой для каркасов выбраны балки нижней обвязки, разметку можно наносить прямо на брусья. Когда опорой является ростверк, накрытый сверху рубероидом, отметки придется делать на материале.
  3. Промежуток между первыми деревянными элементами и стенами должен составлять 3 сантиметра.

Прежде чем смонтировать столбики для опор, нужно создать для них фундамент. Его обустраивают либо для каждого элемента, либо заливают под целый ряд. Минимальные параметры фундамента под столбики под лаги — 40х40 сантиметров при высоте 20 сантиметров, причем 5 сантиметров из них должны из грунта выступать.

Устройство фундамента

Технология создания фундамента:

  1. От отметки на обвязочных балках откладывают по обе стороны по 20 сантиметров.
  2. Между метками протягивают шнурок.
  3. Аналогичную работу следует проделать и в плоскости, которая расположена перпендикулярно лагам. Это необходимо выполнить, чтобы наметить углы столбиков, устанавливаемых в местах пересечения шнурков.
  4. После того, как в углах вбиты колья, шнуры снимают.
  5. Если фундамент обустраивается под ряд опорных элементов, шнурами размечают только крайние из них.
  6. На размеченном месте снимают верхний слой почвы, трамбуют ее, насыпают слой щебня и уплотняют его.
  7. Монтируют опалубку фундамента высотой 10 сантиметров. В ямы помещают полиэтиленовую пленку для гидроизоляции бетона.
  8. Фундамент укрепляют каркасом из 8-миллиметровой арматуры, уложив его чуть ниже центра создаваемого бетонного слоя.
  9. Затем заливают раствор, по составу аналогичный тому, что используют для фундамента здания. Чтобы он схватился, потребуется несколько дней.
  10. Дальше следует гидроизоляционный слой из кусков рубероида, имеющих размер 40х40 сантиметров. Материал помещают непосредственно на раствор.
  11. Кирпичи марки не менее м-100 выкладывают в высоту в два ряда, при этом верхний нужно смонтировать перпендикулярно длине бруса. Кладут их на песчано-цементный раствор.
  12. Поверх кирпичей укладывают гидроизоляцию, а сверху закрепляют звукоизоляционные прокладки.

Какой толщины ОСБ нужно использовать

Чтобы определиться, какая толщина ОСБ нужна для пола, нужно знать, каким образом она будет использоваться.

  • В тех случаях, когда основанием служит бетонная стяжка и требуется лишь немного выровнять поверхность, достаточная толщина ОСБ для пола составляет 1 см.
  • Укладка стружечных плит на мелкую керамзитовую или песчаную подушку в качестве сухой стяжки выполняется достаточно часто. В данном случае не принципиально важно, какой толщины ОСБ стелить на пол (прочитайте также: «Пол из ОСБ плит — как стелить и положить правильно»). Это могут быть тонкие плиты в 6 или 8 мм толщины, при условии, что уложены они будут в два слоя.
  • Деревянные полы с заметными перекосами можно выровнять плитами ОСБ с 15-18 мм толщиной.
  • Толщина ОСБ для пола по лагам зависит от ширины шага между ними. Для шага между лагами в 40 см достаточно 18 мм толщины ориентированно-стружечной плиты. По мере увеличения ширины между лагами, толщина плит тоже должна возрастать, чтобы правильно распределилась нагрузка на плиту. Например, при шаге в 60 см, целесообразно укладывать на лаги ОСБ толщиной 22 мм.

Поверх деревянного пола

Деревянный пол может со временем поддаваться деформации, рассыхаться и топорщиться. В таких случаях укладка производится так:

  1. Все выпирающие гвозди нужно утопить в доску. Сделать это можно железным болтом, по диаметру совпадающим с размером шляпки гвоздей, и молотком.
  2. Все зазубрины и неровности нужно убрать рубанком – ручным или электрическим.
  3. Раскроенные по разметке плиты ОСБ следует расположить на полу так, чтобы швы соседних рядов шли вразбежку.
  4. Фиксируют ОСБ на полу при помощи 40 мм саморезов через каждые 30 см. При этом шляпки саморезов нужно обязательно утопить в толще плиты.
  5. Стыки между плитами на конечном этапе следует отшлифовать. Удобнее всего воспользоваться шлифовальной машинкой, особенно если требуется обработать большую площадь.

Ориентированно-стружечная плита и фанера прекрасно поддаются обработке шлифмашиной с сеткой для гипсокартона (подробнее: «Шлифмашина для пола: правильный выбор из вариантов»). Такая сеточка позволяет обработать значительно большую территорию, чем обычная наждачная бумага.

Шаг лаг в каркасном доме.

Давайте пойдем от пола к крыше. В первую очередь шаг между ними определяется исходя из нагрузок на пол и из длины пролета лаг (пролет — это длина той части лаги, которая висит в воздухе и не поддерживается опорами). Рассчитывать размеры и шаг лаг удобно в специальном калькуляторе. Для спален первого этажа нагрузка 300 кг/м2, для спален второго этажа 200 кг/м2. Длину пролета вы обычно знаете по своему проекту. Подставляете разные размеры лаг и получаете оптимальный результат (чтобы запас по прочности был 1,5-2 раза).

После получения различных вариантов шага лаг, имеет смысл выбирать тот шаг лаг, который подходит нам (выбираете свой вариант):
1. Под фанеру/OSB-3 2500×1250
Тут 2 варианта:
Или шаг 417 мм (состыковка на каждой 6 лаге).
Или шаг 627 мм (состыковка на каждой 4 лаге)

2. Под фанеру/OSB-3 2440×1220
Тут тоже 2 варианта:
Или шаг 407 мм (состыковка на каждой 6 лаге).
Или шаг 612 мм (состыковка на каждой 4 лаге)

3. Под утеплитель
При ширине утеплителя 600 мм выбирают шаг 625-630 мм (можно объединить с фанерой 2500×1250).
При ширине утеплителя 500 мм выбирают шаг 525 мм.
Если длина размер утеплителя 1200×600, можно разрезать его поперек на 3 части по 400×600 и выбрать шаг 430-440мм (объединив с фанерой 2500×1250 немного ее подрезая), вставляя утеплитель между лаг по получившейся короткой стороне. Либо выбрать шаг 417 мм (объединив с фанерой 2500×1250), но тогда придется подрезать каждый рулон утеплителя на 1 см.

В своем дому я выбрал шаг 417 мм. Картинки из проекта:

Шаг перемычек между лаг пола.
О перемычках я писал . Я ставлю лаги через 417 мм, а перемычки через 1,25 метра, чтобы все стыки фанеры/OSB-3 (размером 2,5м на 1,25м) стыковалась и на лагах и перемычках.

Исключения сделаны лишь для специальных случаев:
— если у вас будет паркет толщиной не меньше 8 мм со смещением его стыков относительно стыков фанеры.
— если вы будете делать бетонную стяжку толщиной больше 4 мм.
— если на фанеру будет уложена половая доска, толщиной не менее 20 мм.
— если фанера шпунтованная

Лично я для себя делал пол из фанеры, бетонную стяжку и утеплял свой дом эковатой. Подробнее вы можете почитать в других моих постах.

Если проект вашего каркасного дома делает профессионал, то он заранее рассчитает необходимый шаг лаг.

Советую не экономить на проекте и уж тем более не пытаться строить без проекта — это очень тяжело, затратно по времени и к тому же, приводит к большому количеству ненужных остатков дерева и других материалов, которые валяются в сарае годами до следующей гипотетической постройки или ремонта.

Вот такой небольшой, но, надеюсь, полезный пост. Теперь вы знаете, какой правильный шаг лаг будет в вашем доме.
А если вы не хотите размышлять над этим, то можно обратиться ко мне за подбором бригады в вашем регионе. Нажмите на окошечко справа экрана красного цвета и я помогу найти вам бригаду. Или просто пишите мне на почту, контакты найдете на сайте.

Источник: http://KarkasGid.ru/shag-lag-karkasnyj-dom/

Размер, пролет и расстояние между балками перекрытия: Требования IRC

Размеры, пролеты и расстояние между балками перекрытия являются важными аспектами каркаса дома.

Длина пролета балок относится к длине одной балки между опорными балками.

Размер балки зависит от глубины и ширины балки пола.

Наиболее распространенное расстояние между балками деревянного пола составляет 16 дюймов..2″ и 24″ также приемлемы. Для конкретного пролета это расстояние может варьироваться в зависимости от вида пиломатериала, сорта и условий нагрузки.

В этой статье рассказывается о различных размерах и пролетах балок перекрытия, а также о том, как их выбирать.

Базовая конфигурация балки.

Требования к размерам балок перекрытия, пролету и расстоянию между ними

Наиболее часто используемым кодом для определения размеров, пролета и расстояния между балками перекрытия является Международный жилой кодекс. Требования кода основаны на ряде факторов.

Предельные значения зависят от типа используемой древесины, сортов древесины и расстояния между ними.

Следующие таблицы являются типичными примерами требований и соответствующих расстояний и длин пролетов, рекомендованных IRC.

Таблицы, приведенные в нормах, основаны на типе древесины, из которой изготовлены балки, сорте балок, а также в условиях стационарной и динамической нагрузки.

14-114494444444493 14-114494444444
Расстояние между лагами Пиломатериалы Марка дерева 2×6 2×8 2×10
(дюймы) (FT-In) SPAN Douglas Fir-Larch #1 12-0 15-10 20-3
12 Douglas Fir-Larch #2 1100444449444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444449. 19-10
12 Hem-Fir #1 11-7 15-3 19-5
12 Hem-FIR #2 11-00044 4 140044 4004444444444444444444444444444444444444444444444444444444444444444444444. -6
12 Southern pine #1 11-10 15-7 19-10
12 Southern pine #2 11-3 14-11 18-1
12 Ель-сосна-пихта #1 11-3 14-11 19-0
12 Spruce Pine-Fir #2 11-3 14-11449444444444 11-3 11-3 11-3

IRC Span and Spacing Chart Under 30psf Live Load and 10psf Dead Load
Joist Spacing Lumber Grade 2×6 2×8 2×10
(inches)   Spans (ft-in) Spans (ft-in) Spans (ft-in)
24 Douglas fir-larch #1   9-7   12- 4 15-0
24 Douglas fir-larch #2 9-3 11-8 14-3
24 Hem-fir #1 9-2 12-1 14-10
24 Hem-fir #2 8-9 11-4 13-10
24 Southern pine #1 9-4 12-4 14-8
24 Южная сосна #2 8-6 10-10 12-10
24 SPRIP-Pin 8-11 11-6 14-1
24 Справа-пин-FIR #2 8-11 11-6 14-1

IRC Span и диаграмма расстояния под 30 с. предоставить информацию о пролете и размерах балок с постоянной нагрузкой 10 фунтов на квадратный фут и динамической нагрузкой жилого спального места 30 фунтов на квадратный фут.

При разработке стандартных значений также учитывались такие факторы, как детали крепления и грузоподъемность.

Аналогичным образом информация о пролетах и ​​размерах для большего количества типов уклонов и условий нагрузки представлена ​​в Международном жилищном кодексе.

Таблицу R502.3.1 (1) и Таблицу R502.3.1(2) Международного жилищного кодекса можно использовать для определения максимальной длины и размеров балок.

При условии, что статическая нагрузка не превышает 20 фунтов на квадратный фут, а жилая динамическая нагрузка составляет менее 40 фунтов на квадратный фут.

IRC также определяет стандартную длину пролета для консольных балок перекрытия, используемых для поддержки внешней несущей стены с легким каркасом в Таблице R502.3.3

ИРЦ.

Для балок шириной более 12 дюймов IRC рекомендует блокировать или перекрывать балки.

Максимальный пролет балок перекрытия

Максимальный пролет балок перекрытия для пиломатериалов из южной сосны класса SS при расстоянии 16 дюймов и временной нагрузке 30 фунтов на квадратный фут в соответствии с Международный жилой кодекс 2021 года выглядит следующим образом.

Размер балки Максимально допустимый пролет (футы-дюймы)
2×6 11′-2″

0044
14′-8 «
2×10 18′-9″
2×12 22′-10 «
22′-10″

0. динамическая нагрузка

Превышение максимально допустимого пролета может привести к провисанию балки. Чтобы отремонтировать провисшие балки, вам нужно будет укрепить балки снизу.

Подробнее читайте здесь:

  • Как далеко может пролететь 2×6 без поддержки?

Размеры и пролеты для других типов балок пола

Балки из инженерной древесины — размеры и пролеты

Помимо традиционных пиломатериалов, балки также изготавливаются из инженерной древесины.

Инженерная древесина обеспечивает большую прочность при меньшем собственном весе.

Инженерные двутавровые балки обычно доступны длиной до 48 футов. Однако максимальная длина, которую они предлагают, составляет около 60 футов.

 Двутавровые балки имеют глубину от 9 ½ до 16 дюймов, а ширину от 2 ½ до 3 ½ дюймов.

Глубина двутавровой балки обычно составляет 9½”, но можно увеличить до 16”, также полотно можно сделать толще.

Длина может быть укорочена в соответствии с размерами дома. Стандартного кода для инженерных балок не существует.

Вместо этого производители предоставляют руководства пользователя, в которых указываются пределы пропорций и расстояние между инженерными балками.

Деревянные балки, как правило, более распространены в больших зданиях, чем в жилых домах.

Различные пролеты двутавровых балок.

Балки фермы — размер и пролет

Фермовые балки также представляют собой эффективную разновидность балок, обладающую преимуществами по сравнению с традиционными деревянными балками.

Ферменные балки обеспечивают большую прочность, требуются в меньших соотношениях и имеют встроенные отверстия, исключающие необходимость сверления отверстий.

Более того, при использовании ферменных балок возможна большая длина пролета по сравнению с традиционными балками.

Деревянные ферменные балки.

Как и для инженерных балок, для ферменных балок нет международных кодов. Вместо этого производители создают руководства пользователя.

Следующие данные о пролете фермы и размерах предоставлены компанией Alpine Engineered Products.

Center Spacing Total Load(dead+Live) Truss Depth Span Deflection Limit
16” 55psf 12” 22’2” L/360
16” 55psf 14” 24’11” L/360
. 2” 55psf 12” 20’9” L/360
19.2” 55psf 14” 22’8” L/360

Таблица пролетов и расстояний ферм от Alpine Engineered Products

Двутавровые балки: размер и пролет

Двутавровые балки сконструированы таким образом, потому что их форма лучше всего противостоит как изгибающим, так и поперечным силам.

Стенки передают изгибающие моменты, а полки передают усилия сдвига.

Как и в случае ферменных балок, для двутавровых балок не существует стандартных кодов для определения их пролетов и размеров. Это связано с тем, что на рынке существует множество вариантов двутавровых балок.

Таким образом, производители обязаны предоставить таблицу пролетов двутавровой балки с указанием ее спецификаций и предельных значений пропорций.

Таким образом, при выборе двутавровых балок необходим подробный обзор литературы и профессиональная консультация.

Вариант инженерных балок.

Какие размеры балок используются в строительстве?

Как правило, лаги пола 2×8 или 2×10 являются наиболее популярным вариантом. Не существует установленных размеров, которые должны использоваться в жилищном строительстве.

Деревянные балки размером 2×10 все чаще заменяются инженерными балками перекрытий в новых конструкциях.

По сравнению с балками 2×10, инженерные балки могут иметь большую длину, хотя они и дороже.

Спецификации балок различных размеров доступны в IRC 2018.

Раньше старые дома строились из балок 2×6. 2×6 уже не так распространены, но вы все еще можете найти их характеристики в жилищном кодексе.

Как выбрать пролет и размер балки перекрытия

Если вы инженер, строитель или обычный человек, пытающийся построить собственный дом, вам нужно будет следовать установленному критерию, чтобы выбрать размер и пролет балки.

Во-первых, вам нужно посмотреть, какие балки доступны в вашем регионе. Поскольку доступная балка будет зависеть от материала, доступного в вашей местности.

Важно выбирать балки из хорошего материала и сорта, чтобы впоследствии избежать возможного обрушения.

Далее вам необходимо определить постоянную и переменную нагрузку вашей среды.

Это можно определить, посоветовавшись с другими строителями в вашем районе или связавшись с местными строительными компаниями.

После этого вам нужно будет определить пропорции комнаты, которую вы хотите построить, и соответственно выбрать размер балок.

Многие размеры могут удовлетворить ваши требования, поэтому вы должны выбирать, исходя из экономичности и доступности.

Приняв во внимание вышеуказанные требования, вы сделаете первоначальный выбор в IRC или в местном руководстве по строительству.

Важно учитывать длину, необходимую для сверления отверстий в балках и для установки балок на балки.

Балка должна опираться на деревянную поверхность на 1,5 дюйма.

Следует также отметить, что фактические размеры балок несколько меньше, чем указано, из-за процессов отделки.

Учтите, что ваши местные балки изготовлены из древесины южной сосны и имеют сорт 2.

Затем убедитесь, что статическая и динамическая нагрузки не превышают 10 фунтов на квадратный фут и 30 фунтов на квадратный фут соответственно.

Учтите, что вы выбрали для своего проекта балки 2×10.

Тогда, согласно таблицам, представленным в IRC, длина ваших балок будет 18 футов 1 дюйм, а расстояние между ними будет 12 дюймов.

Какое расстояние между балками наиболее распространено?

Согласно данным IRC, стандартное расстояние между балками составляет 12 дюймов, 16 дюймов, 19,2 дюйма или 24 дюйма.

Из четырех вариантов шаг 19,2 дюйма набирает все большую популярность и в настоящее время используется в ферменных балках, I балках, а также в традиционных балках.

Коды не содержат указаний по расстоянию более 24 дюймов. Если вы хотите выйти за пределы этого, скажем, 30 дюймов или 35 дюймов, вы должны делать это на свой страх и риск.

Однако большинство местных властей не разрешают включать интервалы, которых нет в местных руководствах пользователя и кодах.

Факторы, влияющие на пролеты и расстояние между балками перекрытия

Существуют различные факторы, которые необходимо учитывать перед определением длины и размера элементов балок.

К ним относятся тип древесины, сорт древесины, постоянные и временные условия нагрузки и другие размеры балок (толщина стенки и полки и т. д.).

Другими второстепенными факторами, которые могут или не могут учитываться, являются требования к сверлению отверстий, условия крепления и форма пола, на который будет опираться (простой или консольный и т. д.).

Очевидно, что чем больше размер балки и чем ближе расстояние между балками, тем большую нагрузку она сможет выдержать.

Однако эта концепция не всегда эффективна. Это связано с тем, что пролеты и размеры становятся ограниченными в зависимости от размера строящегося помещения.

Таким образом, инженеры должны тщательно выбирать оптимальные размеры, длину и расстояние между балками, чтобы выдерживать требуемую нагрузку в пределах требуемого размера помещения.

Факторы, имеющие решающее значение для определения правильных размеров и пролетов балок пола, включают

  • Сорт дерева
  • Сорт дерева
  • Ширина и глубина дерева
  • Условия нагрузки

Древесина 5 типов 9033 в природе. Каждая порода древесины имеет свою характерную прочность. Некоторые из них менее гибкие, чем другие.

Как правило, древесина, которая растет медленнее, значительно прочнее той, которая растет быстрее.

Различные породы дерева

В качестве альтернативы более слабая древесина может быть восстановлена ​​быстрее.

Обычные виды древесины, произрастающие на западе, включают южную сосну, красное дерево и ель среди прочих.

При изготовлении балок традиционно используется местная древесина, для которой существуют стандартные коды, определяющие пролет и расстояние между балками.

Однако в наши дни инженерная древесина также приобрела значительную популярность.

Инженерная древесина изготавливается из ряда производных древесины, что делает ее легче по весу и более прочной.

Такая древесина позволяет использовать в строительстве еще большие пролеты.

Для очень длинных пролетов используются стальные балки перекрытия вместо деревянных.

Сорт пиломатериалов

Сорт относится к качеству древесины. Он классифицирует количество дефектов пиломатериалов.

К порокам относятся изгибы, чешуйки, изгибы, чашечки, сучки, расколы и закрутки и т.д.

Чем меньше пороков в древесине, тем выше ее прочность. Обычно для изготовления лаг используют пиломатериалы сорта 1 или 2.

Более широко используется степень 2. У него мало дефектов, и допускаются сучки, если они хорошо расположены.

Пиломатериалы сортов 3 и 4, как правило, не рекомендуются, поскольку балки служат опорой для полов и потолков.

Различные дефекты древесины

Размеры древесины

Длина панели балки также зависит от ширины и глубины балки.

Ширина значительно важнее толщины панели.

Например, деревянная балка 2×6 имеет ширину около 12 футов, а 2×10 — более 20 футов.

Размеры также зависят от формы балки.

В дополнение к прямоугольным массивным панелям балки обычно имеют I-образную форму, так как эта форма считается более эффективной.

Нагрузки

Другим важным фактором при определении длины балок и расстояния между ними является величина нагрузки, которую они должны нести.

Обсуждаемая нагрузка относится к нагрузкам на перекрытия, которые должны нести балки. Нагрузки на пол подразделяются на временные и стационарные.

Для обеих этих категорий существуют ограничения, влияющие на длину пролета и расстояние между балками.

Значение постоянной нагрузки для жилых блоков установлено в коде в пределах от 10 до 20 фунтов на квадратный фут. Принимая во внимание, что динамическая нагрузка варьируется от 30 до 40 фунтов на квадратный фут.

Для разных значений нагрузки требуются разные длины и расстояния.

Заключение

Длина пролетов и размеры балок крайне важны для определения заранее, чтобы впоследствии можно было избежать каких-либо поломок или обрушения.

Для этого важно понимать, какие факторы влияют на пролеты, размеры и расстояние между балками.

После того, как вы поняли основные параметры, вы можете перейти к выбору правильного размера и пролета балок для вашего строительного проекта.

Чтобы помочь вам с вашим дизайном, в вашем распоряжении есть несколько кодов, таких как IRC, для консультации и создания.

Однако эти коды не учитывают все типы балок. Ферменные балки, -балки и все типы инженерных балок необходимо рассматривать отдельно.

Для этого вы можете обратиться к имеющейся литературе по их пролету и расстоянию или проконсультироваться с вашими местными или международными производителями.

Производители обязаны предоставить руководство, в котором указаны различные спецификации и пределы размеров их инженерных изделий (таких как балки).

Часто задаваемые вопросы (FAQ)

Насколько далеко вы можете установить балку пола 2×6?

Типичная балка 2×6 может иметь длину до 10 футов 9 дюймов при расстоянии между центрами 16 дюймов. Предполагается, что в качестве пиломатериала используется лиственница пихты Дугласа 2-го сорта и нагрузка 30 фунтов на квадратный фут.

Какой длины могут быть балки пола 2×8?

Пролет для деревянной балки 2×8 составляет от 16 до 23 футов. Пролет для 2×8 варьируется в зависимости от породы и сорта древесины, а также от условий нагрузки.

2×10 годятся в качестве балок перекрытия?

2×10 до сих пор являются наиболее распространенным вариантом изготовления балок перекрытий и перекрытий в жилищном строительстве. Помимо того, что они предлагают длинные пролеты, они остаются самым дешевым вариантом, обеспечивающим лучшее соотношение цены и качества.

Таблицы пролетов балок перекрытий для геодезистов — конструкция полов



Геодезисты и инженеры-строители используют данные из приведенных ниже таблиц для расчета размеров брусьев, необходимых для обеспечения надлежащей поддержки деревянных полов.

Эти таблицы помогут рассчитать, достаточно ли прочны балки пола, чтобы выдержать сами себя и нагрузку, которую они несут, без помощи каких-либо стен под ними. Строительный надзор может запросить дополнительные инженерные расчеты.

Вы также можете скачать это отличное руководство по таблице пролетов в формате pdf  (включает C16, C24 и двутавровые балки)



Вес самого деревянного пола состоит из деревянных балок, потолка из гипсокартона под ним (кроме подвесных деревянные полы), половицы и гвозди или шурупы, используемые для крепления обоих вышеупомянутых покрытий.

Все они известны как «стационарный груз». Балки должны выдерживать эту постоянную нагрузку без провисания. Архитекторы и планировщики обычно считают, что эта статическая нагрузка не превышает 0,50 килоньютона на квадратный метр. (кН/кв.м)

Вес, который мы прикладываем к полу в виде санузлов, кроватей, шкафов и т. д., известен как «приложенная нагрузка». Снова принято, что для нормальных бытовых нужд приложенная нагрузка не будет превышать 1,5 кН/кв.м.

Если не указана древесина C24, более широко используемая древесина дешевле C16.

Эта таблица предназначена для статической нагрузки более 0,25, но не более 0,50 и допускает приложенную нагрузку не более 1,5 кН/кв.м.

Вам необходимо измерить полный пролет балок перекрытия вместе с расстоянием между ними («центрами») и размером балок. Это следует сравнить с таблицей. Если ваши старые балки не соответствуют требованиям, установленным таблицей, то они либо подпираются куда-то снизу, либо были установлены по регламенту (19 ноября).85).

Щелкните для РАСЧЕТА КОНСТРУКЦИИ






РЕКОМЕНДУЕМАЯ МАКС.

ПРОЛЕТЫ для балок деревянного пола C16
Расстояние между балками – центры
Размер балки мм   400 мм   450 мм   600 мм

ДИАПАЗОН

метров

РАЗМЕР

метров

РАЗМЕР

метров

38 х 97 1,72 1,56 1,21
38 x 122 2,37 2,22 1,76
38 x 140 2,72 2,59 2,17
38 х 147 2,85 2,71 2,33
38 x 170 3,28 3. 1 2,69
38 x 184 3,53 3,33 2,9
38 x 195 3,72 3,52 3,06
38 x 220 4,16 3,93 3,42
38 x 235 4,43 4,18 3,64

47 х 97   1,92 1,82 1,46
47 х 122 2,55 2,45 2,09
47 х 147 3,06 2,95 2,61
47 х 170 3,53 3,4 2,99
47 x 195 4.04 3,89 3,39
47 x 220 4,55 4,35 3,79

50 х 97 1,98 1,87 1,54
50 х 122 2,6 2,5 2,19
50 х 147   3. 13   3.01   2,69
50 х 170 3,61 3,47 3,08
50 х 195 4.13 3,97 3,5
50 х 220 4,64 4,47 3,91

63 х 97 2.19 2,08 1,82
63 х 122 2,81 2,7 2,45
63 х 147 3,37 3,24 2,95
63 х 170 3,89 3,74 3,4
63 х 195 4,44 4,28 3,9
63 x 220 4,91 4,77 4,37

75 х 122 2,97 2,86 2,6
75 х 147 3,56 3,43 3. 13
75 х 170 4.11 3,96 3,61
75 х 195 4,68 4,52 4.13
75 х 220 5.11 4,97 4,64

This is an abridged representation of  Building regulations Table A1

Click here for  STRUCTURAL DESIGN CALCULATIONS






Spans of timber joists in suspended timber ground floors – span tables



Нажмите для  КОНСТРУКТИВНЫЕ РАСЧЕТЫ







Прочности класса класса C16 (SC3) и C24 (SC4) — таблицы склада

Клипка для Расчеты конструкционного дизайна

Потолочная балки (для невыполненных лофтов) — C16.



Как далеко может пролететь 2X8 без поддержки?

101shares

  • Share
  • Булавка

Строительство террасы, сарая, хижины или дома — это не просто сложить кучу дерева и надеяться на лучшее. Хотя мы все, вероятно, видели несколько структур, которые заставляют нас задуматься. Балки, стропила, перемычки и пролеты балок являются важными конструктивными факторами, поэтому, если вам интересно, как далеко может пролет 2 × 8 без поддержки, мы здесь, чтобы помочь.

Пролет определяется видом, классом, размерами, расстоянием, использованием и нагрузкой. Эмпирическое правило: в 1,5 раза больше глубины балки, но в футах при расстоянии между центрами 16 дюймов. В общем, 2×8 будет охватывать 1,5 х 8, то есть 12 футов. Тем не менее, исходя из всех факторов, пролет балки 2×8 составляет от 7 футов 1 до 16 футов 6 дюймов, а стропила — от 6 футов 7 дюймов до 23 футов 9 дюймов.

В этом руководстве мы объясним, что означает пролет с точки зрения конструкции, факторы, влияющие на пролет, и какой вес может выдержать 2×8. Кроме того, мы обсудим использование 2×8 для балок, перекрытий, стропил и балок, чтобы подробно рассмотреть их структурное использование в вашем проекте.


Быстрая навигация

  • Что такое диапазон?
  • Какие факторы влияют Как далеко может простираться 2×8?
  • Какой вес может быть у горизонтальной опоры 2×8
  • Как далеко может пролетать стропила 2×8 без поддержки
    • Как далеко может пролетать стропила 2×8?
    • Как далеко может пролет потолка / пола / настила 2×8?
    • Как далеко может пролететь балка 2×8 и коллектор?
  • Заключение

Что такое диапазон?

В мире строительства пролет — это слово, используемое для обозначения линейного расстояния, которое доска, балка, стропила или крыша должны перекрывать или перекрывать, не изгибаясь и не требуя поддержки. Расстояние определяется многими факторами и условиями. Международный кодекс жилищного строительства (IRC) от 2018 года определяет пролеты для балок, балок, перекрытий, стропил и крыш. Он используется как в Соединенных Штатах, так и в Канаде в качестве основы своих строительных норм и правил, и на него будут ссылаться в этой статье.

Пролет — это расстояние, на которое элемент конструкции может пройти, прежде чем потребуется его поддержка. Обычно он измеряется от центра одной опорной точки, такой как стена, балка, прогон или конек, до центра следующей опорной точки. Пролет определяет расположение структурных опор и размер свободных или свободных пространств в здании.

Балки перекрытия проходят от стены к балке или от стены к стене с опорами, расположенными на расстоянии друг от друга, чтобы оптимизировать прочность используемого строительного материала или определить, какие материалы будут использоваться. Стропила простираются от верхней пластины до коньковой доски или балки, но могут иметь промежуточную опору из прогонов и раскосов, хомутов или приподнятых стропил. Пролет крыши — это расстояние от наружной несущей стены до наружной несущей стены, измеренное по горизонтали от наружной поверхности верхней плиты до наружной поверхности верхней плиты.

Какие факторы влияют Как далеко может простираться 2×8?

Существуют различные факторы, влияющие на длину пролета 2×8, в том числе использование или местоположение, порода дерева, сорт, расстояние между балками или стропилами и нагрузка. Концевая бирка или клеймо сортировки идентифицируют сортировочную ассоциацию, мельницу, обозначение сорта – выберите конструкционный (SS), конструкционный (#1), стандартный (#2) или полезный (#3) – виды, приправы – MC15, KD-15 , S-DRY, KD или S-GRN – и размеры.

Использование или расположение

Использование или местоположение влияет на то, как далеко будет простираться 2×8. Пролет отличается при использовании в качестве балки, балки пола, балки потолка или стропила. Балка из южной сосны № 1 может иметь пролет 5 футов-1 дюйм в качестве одинарного, или 7 футов-7 дюймов, когда он удваивается, или 9 футов-6 дюймов, когда он тройной. Балка пола из южной сосны № 1 может иметь длину 16 футов, превышать 26 футов в качестве потолочной балки или иметь длину 13–6 дюймов в качестве стропила.

Породы древесины

Порода, тип или вид дерева определяют структурную прочность древесины и воздействуют на поддержку, способность к изгибу и сжатию. Пихта-лиственница Дугласа прочнее, чем ель-сосна-пихта (SPF), и при тех же других факторах она будет иметь больший охват.

Сорт пиломатериалов

Пиломатериалы делятся на различные сорта в зависимости от количества и расположения сучков и других дефектов в древесине, а также ее прочности на изгиб. Классы классификации древесины включают внешний вид (насколько красиво, независимо от прочности), ненапряженные (не для структурных требований) и классы стресса (для конструкционного использования).

Классификация пиломатериалов класса прочности стандартизирована в США и Канаде для размерных пиломатериалов, используемых в строительной отрасли, и включает легкий каркас, структурный легкий каркас, шпильки, конструкционные балки и доски, а также внешний вид. Классификация, класс и прочность на изгиб помогают определить использование в конструкции.

Расстояние между балками или стропилами

Расстояние между балками и стропилами определяет площадь пола, потолка или крыши, которую должен поддерживать элемент конструкции. Расстояние между параллельными элементами обычно составляет 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма. Другие расстояния используются для безразмерных материалов, таких как инженерные или металлические элементы.

Стропила №1 из лиственницы Дугласа с шагом 12 дюймов по центру (ос) могут иметь пролет 18 футов – 10 дюймов, с шагом 16 дюймов – 16 футов – 2 дюйма, с шагом 19,2 дюйма – 14 футов – 9 дюймов, а 24” oc мост 13’-2”. При использовании в качестве потолочной балки она может превышать 26 футов при 12 дюймах, 23–10 дюймов при 16 дюймах, 22–5 дюймов при 190,2 дюйма и 20 футов-1 дюйма при 24 дюймах. Однако стропила из того же материала могут иметь пролет 14 футов — 5 дюймов при 12 дюймах, 13 футов — 1 дюйм при 16 дюймах, 12 футов — 4 дюйма при 19,2 дюйма и 11 футов — 0 дюймов при 24 дюймах. ок.

Нагрузки

Нагрузка, которую может нести конструктивный элемент, ограничивает расстояние, которое он может пролететь, прежде чем его конструктивно скомпрометируют. Балки пола и потолка и стропила должны выдерживать собственный вес или нагрузку всех конструкционных материалов, мебели или приспособлений в зоне их опоры, а также любую человеческую или временную нагрузку, которая может возникнуть в этой зоне.

Постоянная нагрузка обычно составляет 10 или 20 фунтов на квадратный фут, в то время как динамическая нагрузка для спальных зон обычно составляет 30 фунтов на квадратный фут и 40 фунтов на квадратный фут для жилых зон. Потолочная балка обычно имеет номинальную номинальную нагрузку 5 фунтов на квадратный фут и динамическую нагрузку для нежилых помещений без хранения 10 фунтов на квадратный фут. Потолочные балки, поддерживающие ограниченное чердачное хранилище, выдерживают постоянную нагрузку 10 фунтов на квадратный фут и динамическую нагрузку 20 фунтов на квадратный фут. Жилые чердаки должны выдерживать нагрузку от спальной или жилой зоны.

Стропила должны быть изготовлены таким образом, чтобы нести настил крыши и отделочные материалы — черепицу, сталь, шифер или черепицу — и выдерживать ветровые и снеговые нагрузки. Пролет стропил определяется статической нагрузкой, которая обычно составляет 10 фунтов на квадратный фут, и динамической нагрузкой, которая может варьироваться от 20 фунтов на квадратный фут в теплом климате до 30-70 фунтов на фут в более холодных районах и отражает снеговые нагрузки. Пролеты временной нагрузки также изменяются, если потолок прикреплен или не прикреплен к стропилам.

Какой вес может выдержать доска 2×8 в горизонтальном положении

Величина веса, которую может выдержать доска, зависит от продолжительности нагрузки, породы пиломатериала, пролета, расстояния между досками и даже содержания влаги. Прочность или показатель изгиба (Fb) пиломатериала в зависимости от срока службы, а также значение жесткости или эластичности (E) помогают определить номинальную нагрузку, которая является общей величиной для компонентов конструкции.

Суммарная номинальная и статическая нагрузки также важны. 2×8 выдерживает стационарную нагрузку 20 фунтов на квадратный фут и динамическую нагрузку 40 фунтов на квадратный фут, в результате чего общая нагрузка составляет 60 фунтов на квадратный фут. В зависимости от вида, сорта и расстояния между колесами размер 2×8 может составлять от 7 футов 1 дюйм до 15 футов 0 дюймов.

Прочность доски обратно пропорциональна пролету: чем больше пролет, тем меньший вес выдерживает доска. По словам Weyerhaeuser, его Framing Series® 2×8 будет выдерживать общую нагрузку 799 PLF (фунтов на погонный фут) при поддержке через каждые 4 фута, 211 PLF при пролете 8 футов и 93 PLF при чистом пролете 12 футов.

Как далеко может пролетать брус 2×8 без опоры

Хотя эмпирическое правило гласит, что толщина доски в 1,5 раза больше толщины доски в футах, расстояние, которое пролетит брус 2×8, зависит от множества факторов – породы, расстояния между досками, влажности содержание, использование или применение, а также требования к динамической и стационарной нагрузке. В приведенной ниже таблице «Пролеты балок и стропил 2×8» сравниваются максимальные пролеты 2×8 для балок и стропил в зависимости от различных факторов.

DFL= Дугласова пихта-лиственница, H-F= болиголов-пихта, S-P+ южная сосна, SPF= ель, сосна, пихта -8)

Как далеко может пролетать стропила 2×8?

Длина обычных стропил измеряется как теоретическая длина от внешней поверхности обшивки несущей стены до центра коньковой доски или балки. Фактическая длина измеряется от внешнего края планки или птичьего рта до принимающей поверхности коньковой доски или балки для неподдерживаемого пролета. Стропила часто имеют свес, выходящий за пределы опорной стены, что необходимо учитывать при закупке пиломатериалов для стропил, но не в пролете.

Расстояние между стропилами 2×8 зависит от вида, сорта, расстояния и нагрузок. Стропила, в отличие от балок, имеют наклон и испытывают нагрузки и силы иначе, чем балки или балки. Взглянув на таблицу пролетов стропил, можно увидеть, что допустимые пролеты составляют от 6 футов до 7 дюймов и 23 футов до 9 дюймов в зависимости от факторов и нагрузок.

В IRC-2018 есть таблицы пролетов для различных условий динамической и постоянной нагрузки, которые определяют пролеты на основе размеров пиломатериалов, сорта и породы, которые являются полезными. Всегда сверяйтесь с кодами или с инженером-строителем при планировании строительства, особенно если оно будет укрывать людей.

Как далеко может пролет потолка / пола / настила 2×8?

Расстояния, которые может охватывать 2x8s, зависят от использования, а также от нагрузок, видов, расстояния и класса. В таблицах IRC 2018 указаны пролеты для различных условий динамической и постоянной нагрузки. Чердаки, в которых можно жить, имеют другие условия нагрузки, чем недоступные. Стропила имеют общую номинальную нагрузку от 25 фунтов на квадратный фут до 90 фунтов на квадратный фут. Спальня обычно рассчитана на динамическую нагрузку 30 фунтов на квадратный фут, а жилые помещения и террасы — на 40 фунтов на квадратный фут. Статическая нагрузка может варьироваться от 5 фунтов на квадратный фут до 20 фунтов на квадратный фут, в зависимости от типов конструкционных строительных материалов и использования. Лучше всего проверить местные строительные нормы или с экспертами.

В зависимости от факторов и нагрузок потолочные балки для нежилого чердака могут иметь длину от 10 футов с SPF #3 и более 26 футов с конструкционным отбором (SS) из лиственницы Дугласа. Балки перекрытий могут иметь длину от 7 футов 1 до 16 футов 6 дюймов для одного и того же пиломатериала. Стропила также имеют длину от 6 футов 7 дюймов до 23 футов 9 дюймов с этим пиломатериалом.

Чтобы укрепить пол или поверхность настила или увеличить пролет, общепринятой практикой является совмещение или удвоение балок. Двойные балки 2×8 будут иметь пролет примерно на 25% больше, чем одинарные балки с тем же расстоянием. Для SPF №3 это немного, 1’-9.” добавляется к максимальному пролету, тогда как удвоение лиственницы из пихты Дугласа SS добавляет к максимальному пролету 4 фута-1 дюйм. IRC не предоставляет таблицы пролетов для двойных балок, поэтому лучше проконсультироваться с инженером-строителем или местным строительным отделом.

Как далеко может пролететь балка 2×8 и коллектор?

Порода, сорт, расстояние и нагрузки имеют большое значение при строительстве из бруса 2×8 или других размеров, как и планируемое использование древесины. В таблице R507.5 IRC 2018 года указаны пролеты балок для балок разной длины, а в таблицах R602.7 (1, 2 и 3) — пролеты перемычки. Мы рекомендуем сверяться с вашими местными нормами или обращаться к экспертам при определении пролетов балки или перемычки.

Двойная балка 2×8 из SPF № 1 имеет пролеты от 3 футов до 8 дюймов и 6 футов до 10 дюймов в зависимости от пролета и расстояния между балками, а двойная балка из южной сосны размером 2×8 № 1 имеет пролеты от 5 футов до 0 дюймов. 8′-9”. Коллекторы, в зависимости от ширины здания, количества этажей и экспозиции, могут иметь ширину от 3 футов 1 дюйм до 11 футов 2 дюймов. Пролет зависит от ламинирования 2, 3 или 4 2×8 вместе, а также может потребоваться удвоение шпилек домкрата.

Утроение 2×8 для балки увеличивает допустимые пролеты на основе расстояния между балками и пролета. Утроенный луч № 1 SPF 2 × 8 будет охватывать от 5 футов до 8 дюймов до 9’-8” и №1 Южная сосна от 6’-4” до 10’-10”. Опять же, необходимо учитывать количество этажей и другие факторы нагрузки, поэтому рекомендуется обратиться к профессионалам.

Ламинированный брус (LVL) с номинальным размером 2×8 является еще одним вариантом для изготовления балок, балок и перемычек. Производители предоставляют пролетные листы, поскольку IRC не предоставляет; хорошей практикой является проверка с инженером-строителем.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
