Теплый пол – вещь на удивление удобная. Это понимаешь, когда находишься дома с таким отоплением и невольно задумываешься, а не сделать ли самому. Для того, чтобы принять решение и выбрать способ отопления, необходимо оценить трудозатраты, материалы и стоимость всего проекта. В этом поможет расчет теплого пола. Это только часть того, что необходимо. Ведь вам понадобятся еще термостаты, датчики температуры, в водяном полу – коллекторы и расходомеры.
Для людей, желающих самостоятельно спроектировать и установить водяные полы, наш онлайн-калькулятор расчета водяного теплого пола будет просто незаменим!
Возможности нашего онлайн-калькулятора:
- смета расходов (будет рассчитана и отображена средняя стоимость всех материалов)
- расчет материалов (калькулятор рассчитает длину трубы водяного теплого пола, коллектора, количество утеплителя, фитингов и крепежа)
Вы можете сделать расчет теплых водяных полов по площади, калькулятор все рассчитает сам и перечислит все материалы и их количество.
Онлайн-калькулятор водяного теплого пола используется для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор позволяет рассчитать теплый пол «мокрым» способом при устройстве монолитного пола из цементно-песчаного раствора или бетона, а также «сухим» способом, с использованием теплораспределительных плит. Устройство системы ТП «сухим» способом предпочтительно для деревянных полов и потолков.

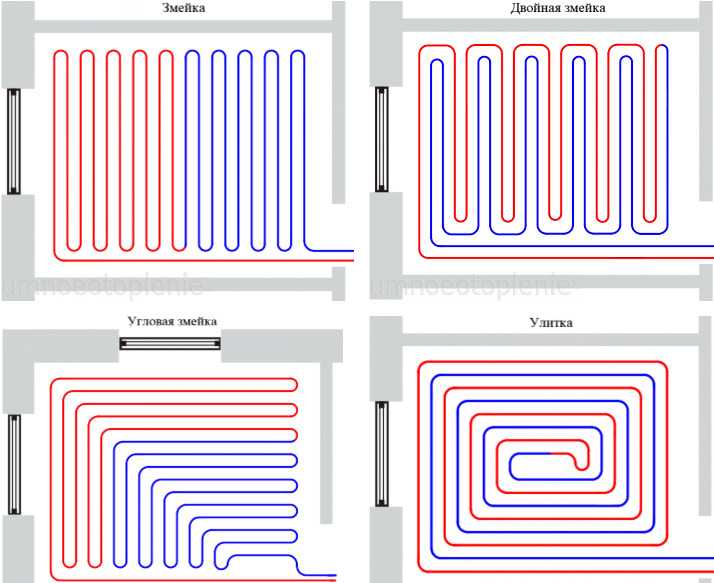

Шаг укладки рекомендуется соблюдать в пределах 150-300 мм, для труб диаметром 16, 18, 20 мм не превышать длину контура более чем на 100, 120, 125 м соответственно.
В больших помещениях со значительной протяженностью контура для поддержания теплового потока необходимой мощности необходимо увеличивать расстояние между трубами и устраивать дополнительные контуры. Если максимально допустимые значения основных параметров завышены, калькулятор укажет на ошибки.
Восходящие тепловые потоки наиболее благотворны и комфортны для человеческого восприятия.
Поэтому отопление помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места, в отличие от настенных радиаторов.
Правильно спроектированные и изготовленные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильные расчеты позволяют создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.
Система «теплый пол» может выступать единственным источником обогрева помещений только в регионах с теплым климатом и с использованием энергосберегающих материалов. В случае недостаточного теплового потока необходимо использовать дополнительные источники тепла.
Полученные расчеты будут особенно полезны для тех, кто планирует реализовать систему теплого пола своими руками в частном доме.
Полезные таблицы при расчете теплого пола:
Таблица: Расход труб при устройстве теплого пола
Для более точных расчетов обращайтесь к квалифицированным специалистам в вашем регионе!
1.
Суммарный тепловой поток – количество теплоты, переданное помещению. Если тепловой поток меньше, чем теплопотери помещения, необходимы дополнительные источники тепла, например настенные обогреватели.
2. Восходящий тепловой поток – количество тепла, выделяемого в помещение на квадратный метр площади поверхности вверх.
3. Нисходящий поток тепла – количество тепла, «потерянного» и не участвующего в обогреве помещения. Для снижения этого параметра следует выбирать наиболее эффективную теплоизоляцию под ТП*трубы (*теплый пол).
4. Суммарный тепловой поток — Суммарное количество тепла, производимого системой ТП на квадратный метр.
5. Суммарный тепловой поток на метр — Суммарное количество тепла, выделяемое системой ТП с 1 метра трубы.
6. Средняя температура теплоносителя — Среднее значение между расчетной температурой теплоносителя в подающем трубопроводе и расчетной температурой теплоносителя в обратном трубопроводе.
7. Максимальная температура пола — Максимальная температура поверхности пола по оси нагревательного элемента.
8. Минимальная температура пола — Минимальная температура поверхности пола по оси между трубами ТС.
9. Средняя температура пола — Слишком высокое значение этого параметра может быть неприятно для человека (нормируется СП 60.13330.2012). Для уменьшения этого параметра необходимо увеличить шаг труб, снизить температуру теплоносителя или увеличить толщину слоев над трубами.
10. Длина трубы — Общая длина трубы ТП, включая длину линии подачи. При большом значении этого параметра калькулятор рассчитает оптимальное количество петель и их длину.
11. Тепловая нагрузка на трубу — общее количество тепловой энергии, полученной от источников тепловой энергии, равное сумме потребления тепловой энергии приемниками тепловой энергии и потерь в тепловых сетях в единицу времени.
12. Расход теплоносителя — Массовое количество теплоносителя, предназначенное для подачи необходимого количества тепла в помещение в единицу времени.
13. Скорость движения теплоносителя — Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем.
14. Линейный перепад давления — снижение давления по длине трубопровода за счет вязкости жидкости и шероховатости внутренней стенки трубы. Местные потери давления исключены. Значение не должно превышать 20 000 Па. Можно уменьшить, увеличив внутренний диаметр трубы.
15. Общий объем теплоносителя – общее количество жидкости для заполнения внутреннего объема труб системы ТП.
Сопутствующие нормативные документы:
- СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха»
- СП 29.13330.2011 «Полы»
- СП 71.13330.2017 «Покрытия изоляционные и отделочные»
- СП 41-102-98 «Проектирование и монтаж трубопроводов систем отопления с применением металлополимерных труб»
- СП 41-109-2005 «Проектирование и монтаж внутренних систем водоснабжения и отопления зданий с применением труб из «сшитого» полиэтилена»
Онлайн калькулятор отопления загородного дома
Самый простой из точных
и самый точный из простых
Проверьте быстро
Хватит ли теплого пола для отопления вашего дома или нужны радиаторы.
Спланируйте бюджет заранее
Готовую спецификацию можно отправить разным поставщикам и сравнить цены.
Подберите оборудование
В наших справочниках большой выбор материалов и оборудования от проверенных производителей.
Получайте знания
С помощью обучающих материалов внутри сервиса. Консультируйтесь по расчетам через онлайн-чат.
У вас получится!
Даже, если вы делаете это впервые!
Регистрация и расчет
Подготовьтесь ко встрече с заказчиком быстрее и лучше
1-2 часа после разговора с заказчиком и осмотра объекта — и у вас все посчитано и оформлено, как у профессиональных проектировщиков.
Подтверждайте вашу смету результатами расчета
Делайте без лишних “запасов” на материалах. Помогайте заказчику не переплачивать за оборудование, а сами получайте заказы легче и зарабатывайте больше.
Пусть заказчик видит,
что вы профи
Будьте уверены в своих расчетах и сметах, даже если объект очень большой и необычный
Научим бесплатно!
Запишись на мастер-класс и выиграй годовой тариф!
Записаться на обучение
Что вы получите на руки?
Ведомости:
- теплопотерь каждого помещения
- ограждающих конструкций
- приборов отопления
- теплых полов
Спецификация
оборудования
и материалов
Отчеты в формате PDF и Excel
- можно сохранить
- распечатать
- отправить заказчику
Всё по ГОСТам и СНИПам
Мы полностью соответствуем нормативным документам.
Если в процессе расчета вы от них отклонитесь — мы сразу предупредим
и подскажем как поправить расчет.
Посмотрите, как выглядит готовый расчет внутри сервиса
Посмотреть готовый расчет
У нас часто спрашивают:
Быстро заменять оборудование на аналоги других брендов.
Определять тепловую нагрузку на вентиляцию.
Подбирать необходимый слой утеплителя для теплого пола.
Проверять разные режимы работы теплого пола, предлагать варианты экономии на материалах без потери качества.
Верить нам на слово мы и не предлагаем — проверьте.
Мы опубликовали все методики, на основании которых ведем расчеты, и нас легко проверить. Все алгоритмы расчетов основаны на методиках из классических учебников и справочников для проектировщиков.
Результаты расчетов проверяем на соответствие требованиям СП 50.13330.2012 Тепловая защита зданий и DIN EN 1264 Система обогрева поверхностей.
После проверки, сервис заслужил доверие со стороны известных брендов инженерного оборудования.
В нашем сервисе нет возможности нарисовать схему отопления.
Результаты расчета представлены в виде таблиц с данными.
Вы можете использовать типовые схемы отопления производителей отопительного оборудования или заказать разработку принципиальной схемы отопления у нас.
Да, вы сможете самостоятельно сделать расчет отопления, даже если делаете это впервые.
У нас удобный интерфейс с подсказками и автоматической проверкой введенных данных на ошибки.
Рекомендуем посмотреть обучающие ролики, чтобы понять принцип работы в сервисе.
Если что-то непонятно — задавайте нам вопросы в чате — мы, обязательно ответим и поможем.
Напишите нам в чат запрос на проверку вашего расчета.
Мы вместе с вами посмотрим на ваш расчет и в случае необходимости сразу поправим.
Нашим сервисом пользуются профессиональные сертифицированные монтажники из разных городов. Мы можем порекомендовать вам квалифицированного монтажника из вашего региона, который выполнит и расчет, и монтаж отопления вашего дома.
Напишите нам в онлайн-чат – и мы подберем для вас проверенного специалиста.
Расход воды и расчет диаметра трубы
Расход воды и диаметр трубы подробно исследуются в счетах. Системы водяного отопления, индивидуального и районного отопления жилых помещений сегодня, заводского и цехового, тепличного отопления, геотермальная энергия используется для систем отопления.
Необходимая система отопления расход воды , размеры трубы системы отопления (определение диаметра трубы) является первым параметром, который необходимо знать. По скорости жидкости определяется перепад давления, а также другие параметры, можно уточнить диаметр трубы. Расход воды , температура тепла отопительной системы и температуры обратной воды задаются вычисляются по Уравнению 1.1 ;
м = Q/(ρ × Cp × ΔT) [м³/ч] Уравнение 1.1
здесь;
m [м3/с]: расход воды
Q [кВт]: тепловая потребность
ρ [кг/м3]: плотность воды (таблица 1.
1)
CP [кДж/кг ° c]: удельная температура воды (таблица 1.1 )
ΔT [° c]: разница температур обратного трубопровода между
Пример-1. :
Потребность в отоплении 1000 кВт, температура на входе в систему отопления 90°C и температура обратной линии в системе отопления 70°C является потребностью в воде для отопления теплицы;
м = 1000/(972 × 4198 × 20) = 0,0123 [м³/ч] = 0,0123 × 3600 = 44,1 [м³/ч]
в) значения находятся из таблицы 1.1.
Расчет диаметра трубы
Необходимая система отопления Расход воды был рассчитан после определения диаметра трубы, из которой состоит система после того, как расчет назначен в соответствии с шагами.
Принцип Бернулли, поток может возникнуть для данного случая, точка B должна иметь больше энергии. ( Рисунок 1.1 ) Эта разница энергий, трение трубы между жидкостью и внутренними башнями трубы используется для преодоления сопротивления.
Рис.
1.1 – Принцип Бернулли
Полный перепад давления в энергообменной жидкости hf (м). Падение давления зависит от следующих параметров.
L [м]: длина трубы
D [м]: внутренний диаметр трубы
V [м/с]: нахождение в средней скорости жидкости
μ [Па с]: динамическая вязкость жидкости
ρ [кг/м3]: плотность жидкости
KS [м]: шероховатость трубы
Перепад давления, создаваемый сопротивлением жидкости, D ‘Уравнение Арси-Вейсбаха известно как Уравнение 1.2 рассчитывается из.
HF = λ × (L/D) × [(ρ. V²)/2] [Па] Уравнение 1.2
здесь;
HF [Па]: перепад давления
λ [-]: коэффициент трения (диаграмма Муди на рис. 1.2)
L [м]: длина трубы
D [м]: внутренний диаметр трубы
V [м/с]: при средней скорости жидкости (уравнение 1.3)
ρ [кг/м3]: плотность жидкости
Расчет диаметра трубы, Уравнение 1.2 выполняется через использование формы Метода проб и ошибок.
Расход жидкости приблизительно соответствует выбранному диаметру трубы; выбранный диаметр трубы и другие параметры, Уравнение 1.2 устанавливает вместо этого. Длина трубы, L, а не 1, вводит в трубу метр гидравлического давления. Системы отопления, рекомендуемый перепад давления в трубе с фасонкой для труб малого диаметра (от труб DN150) 100-200 Па/м, а для труб большого диаметра 100-150 Па/м. довести перепад давления до выбранного диаметра трубы, должен оставаться в пределах рекомендуемого перепада давления. Если перепад давления, возникающий в соответствии с выбранным анкером, рекомендуемый не выбран в диапазоне диаметров путем изменения расчета перепада давления в этом диапазоне снова до.
Скорость нахождения в жидкости рассчитывается по Уравнению 1.3 .
V = (4 × m)/(π × D²) [м/с] Уравнение 1.3
здесь; V [м/с]: средняя скорость жидкости
м [м3/с]: расход воды (уравнение 1.1)
D [м]: внутренний диаметр трубы
Рисунок 1.
2 Диаграмма Муди
расчет диаметра трубы и перепадов давления, относительной шероховатости, числа Рейнольдса, расчет динамической вязкости жидкости, а также других необходимых параметров Пример-1.2 также описаны.
Пример-1.2 :
Потребность в воде для отопления 45 [м³/ч] диаметр трубы системы отопления теплицы? (средняя температура воды 80°С)
1. Итерация (диаметр трубы = DN150, D = 160, 3 мм)
• Скорость нахождения в жидкости рассчитывается из Уравнения 1.3 .
V = (4 × 45)/(π × 3600 × 0,1603 ²) = 0,62 [м/с]
• Коэффициент Рейнольдса основан на числе Рейнольдса Число Рейнольдса рассчитывается по уравнению 1.4
Re = ρ × V × D/μ [-] Уравнение 1.4
здесь;
Re [-]: число Рейнольдса
ρ [кг/м3]: плотность жидкости (таблица 1.1)
V [м/с]: средняя скорость жидкости (уравнение 1.3)
D [м]: внутренний диаметр трубы
μ [Па·с]: динамическая вязкость воды (таблица 1.
1)
Таблица 1.1 – Тепловые свойства воды
Из уравнения 1.4;
Re = 971,82 × 0,62 × 0,1603/(0,355 × 10-³) = 272071 [-]
• Относительный коэффициент трения pürüzlülüğe зависимая относительная шероховатость вычисляется из Уравнение 1.5 .
B. Шероховатость = ks/D [-] Уравнение 1.5
здесь;
KS [м]: Шероховатость трубы (таблица 1.2)
D [м]: внутренний диаметр трубы
Таблица 1.2 – по коэффициентам шероховатости в материале
Уравнение 1.5 den;
B. Шероховатость = 0,045 * 10-³/0,1603 = 0,0003 [-]
• Коэффициент трения, число Рейнольдса (272071) и относительное значение pürüzlülüğe (0,0003) из рисунка 1.2 λ = 0,016.
• Все эти значения находятся в уравнении 1.2. Вместо этого рассчитывается по падению давления.
HF = 0,016 × (1/0,1603) × (971,82 × ² 0,62/2) = 18,64 [Па/м] очень низкий и меньший, чем указанный выше диаметр, учитывают цифры, которые повторяются до тех пор, пока не будет достигнуто значение, находящееся в пределах диапазона перепада давления.
2. Итерация (диаметр трубы = DN100, D = 107, 1 мм)
V = (4 × 45)/(π × 3600 × 0,1071²) = 1,39[м/с]
Re = 1,39 × 971,82 × 0,1071/(0,355 × 10-3) = 407532 [-]
B. Шероховатость = 0,045 * 10-3/0,1071 = 0,0004 [-]
• Коэффициент трения, число Рейнольдса (407532) и относительное значение pürüzlülüğe (0,0004) из рисунка 1.2 λ = 0,016.
HF = 0,016 × (1/0,1071) × (971,82 × 1,39 ²/2) = 140,25 [Па/м]
Источник: Изобор, izobor.com принимая ваш собственный веб-сайт.Спасибо за информацию и разделяет их.
Метки: moody • расчет диаметра трубы • относительная шероховатость • число Рейнольдса • учет расхода воды • расход воды
King Electric — Выбор необходимой длины нагревательного кабеля для антиобледенения кровли и водосточных желобов
Сколько кабеля мне нужно?
Если на крыше скапливается снег и лед, саморегулирующиеся нагревательные кабели — это простое и эффективное решение, позволяющее растопить наледи до того, как они нанесут серьезный ущерб.
Используйте приведенную ниже формулу, чтобы оценить длину нагревательных кабелей для вашего дома, исходя из длины вашей крыши и ширины свеса.
Руководство по выбору размеров кабеля для крыши и водосточных желобов
Расчет длины нагревательного кабеля
Общая длина нагревательного кабеля = A+B+C+D+E+F+G
A (край крыши) x (множитель нагревательного кабеля) )
B (Кромка крыши x 0,5)
C (Общая длина желоба)
D (Общая длина водосточной трубы + 1 фут)
E (1 фут для каждого силового соединения)
6 F
9 (2 фута на каждое соединение)
G (3 фута на каждое тройниковое соединение)
= Требуемая общая длина нагревательного кабеля.
Пример:
1. Край крыши = 48 футов
2. Свес карниза = 1 фут (см. таблицу кабелей 6)
3. Желоб = 48 футов
4. Водосточная труба = 22 фута
5.
Подключение питания = 2 шт.
6. Сращивание = 3 шт. фут x 0,5 = 24,0 фута
C Водосточный желоб: 48 футов = 48,0 футов
D Водосточная труба: 22 фута + 1 фут = 23,0 фута
E Подключение питания: 2 x 1 фут = 2,0 фута
F Стыковое соединение: 3 x 2 фута = 6,0 фута
G Тройниковое соединение: 0 x 3 фута = 0 футов
Общая необходимая длина нагревательного кабеля: = 237,4 фута
*Удлинение крыши — это длина кабеля, необходимая для предотвращения образования наледи между краем крыши и желобом . При отсутствии водосточных желобов он образует капельную петлю, предотвращающую появление брызг на краю крыши.
Используйте число в таблице и умножьте его на длину крыши
Расчеты для водосточных желобов, водосточных желобов и ендовы
1. Для стандартных неметаллических крыш добавьте 1 фут нагревательного кабеля на каждый фут водосточного желоба.
2. Добавьте 1 фут нагревательного кабеля на каждый фут водосточной трубы.
3. Если водосточная труба находится посередине трубы, закрепите кабель петлей вниз и вверх. Удвойте длину водосточной трубы, чтобы определить длину кабеля для установки.
4. В случае желобов проложите нагревательный кабель на две трети длины вверх и вниз по желобу. Добавьте эту дополнительную длину к общему кабелю.
5. Для желобов шириной 6 дюймов используйте два кабеля.
Примечания по проектированию
1. По возможности следует избегать соединений в линию и тройников.
2. Нагревательный кабель в водосточных желобах должен иметь петлю и проходить ниже линии промерзания, если он подключен к дренажной системе.
3. Концевые заделки не должны располагаться в местах, где присутствует влага. Концевые заделки не должны располагаться в самой нижней точке водосточных желобов.
4. Для кровельных водостоков, ведущих в отапливаемую зону, необходимо проложить петлю нагревательного кабеля на глубину 3 фута.
Общая информация
1. Трос SR предназначен для удаления льда, а не скопившегося снега.
2. Трос SR не будет препятствовать падению снега или льда с крыши. Снежные заграждения или снегозадержатели должны использоваться для предотвращения движения снега.
3. Греющие кабели SR могут использоваться на:
– Крышах из всех видов кровельных материалов, таких как щебень, гонт, резина, смола, дерево, металл и пластик.
– Желоба из стандартных материалов, таких как металл и пластик.
– Водосточные трубы из стандартных материалов, таких как металл и пластик.
4. Не прокладывайте нагревательный кабель под кровельным покрытием.
5. Устанавливайте только в доступных местах; не устанавливайте за стенами или там, где кабель может быть скрыт.
6. Не прокладывайте нагревательный кабель сквозь стены, потолки или полы.
7. Подключайте только к автоматическим выключателям или розеткам с защитой от замыканий на землю, которые были установлены в соответствии со всеми национальными и местными нормами и стандартами и защищены от дождя и других источников воды, таких как талая ледяная вода.
