Расчет водяного теплого пола, программа онлайн – ваш надежный помощник

Опубликовано 19 Май 2015 в 17:24

Содержание

• 1 Основы расчета теплых полов
• 2 Расчет длины контура и котла нагрева
• 3 Расчет на специальных программах
• 4 Использование теплого пола как источника обогрева помещения
• 5 Расчет пола в интернете
• 6 Правила безопасности
• 7 Заключение

Перед тем как прокладывать низкотемпературную систему обогрева, вначале нужно узнать, как рассчитать теплый водяной пол, чтобы заранее приобрести все необходимое оборудование. Целесообразнее было бы поручить это специалистам. Но если у вас нет на это средств, то можно сделать это и самостоятельно, главное правильно к этому подойти.

Сегодня в интернете, можно найти различные сервисы, предлагающие онлайн-расчет труб, или специальные программки-калькуляторы, но все же, не имея инженерного образования, многим будет сложно разобраться с этим. Между тем, от правильного подхода, целиком и полностью зависит конечный итог, а также безопасность жилья.

Основы расчета теплых полов

Конструкция системы такова, что непосредственно в полости между основанием и финишным покрытием расположен контур отопительной линии, по которой циркулирует жидкость. Это может быть как вода, так и антифриз.

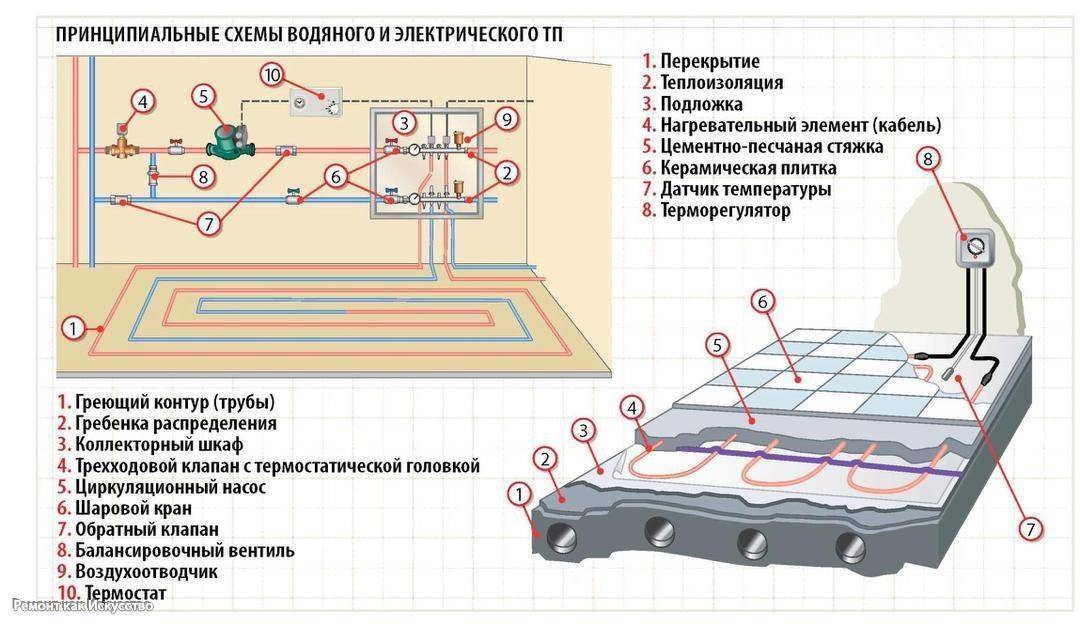

Составными частями обогревательной системы, является следующее:

• Коллекторный шкаф.
• Материал для теплоизоляции.
• Контур трубопровода.
• Запорная арматура.
• Соединительные элементы (фитинги).
• Крепежные детали.

Для начала подбирается оптимальный вариант прокладки отопления, относительно которого и будет производиться расчет. Способы организации теплых полов делятся на два вида:

• Когда монтируется одна система теплого пола, которая является основной, а все отопительные радиаторы в этом случае убирают.
• Если теплый пол используется в качестве дополнительной системы, работающей совместно с другими отопительными приборами или централизованным отоплением.

Относительно этого, и составляется план прокладки, и проводятся расчеты в потребности необходимых материалов. Информация должна быть максимально точной. Даже небольшая ошибка может повлиять на качество работы системы «теплый пол» или привести к аварии.

Особо внимательными необходимо быть при планировании отделки будущего помещения, а именно, выборе финишного напольного покрытия.

Рассчитывая теплый пол, вам необходимо будет учесть следующие данные:

Процесс расчетов в программе RAUCAD/RAUWIN 7.0

• Объем теплопотерь в помещении. На это может повлиять наличие объёмного остекления в доме: эркеры или мансарды, а также высота жилого здания.
• Тип обустраиваемого помещения и напольного покрытия. Здесь учитывают наличие специальных материалов в отделке пола, которые обладают повышенной теплоемкостью – мраморные или гранитные плиты.
• Предполагаемый уровень температуры, которая должна быть в помещении. При использовании теплого пола в качестве индивидуальной системы обогрева, потребуется большая затрата электроэнергии или более частый шаг прокладки контура.

Если у вас в квартире есть такие конструктивные особенности, то, прежде всего, нужно сделать упор на увеличение мощности. Особое внимание уделяется организации прокладки водяного пола, в помещениях с дощатым полом. Дело в том, что учитывая низкую теплопроводность древесины, стандартной удельной мощности подобной системы может не хватить для создания комфортной температуры в помещении.

Не стоит использовать теплые полы в качестве обогрева в помещениях, не имеющих дополнительного утепления. Как правило, в них наблюдается больший объем теплопотерь, и это только приведет к большим затратам на их обогрев.

Расчет длины контура и котла нагрева

Используя собранные данные, необходимо в первую очередь рассчитать мощность циркуляционного насоса, электрического или газового котла. Также эти показатели учитываются при расчете шага трубы при прокладке. На сегодняшний день, можно использовать 5 видов материала для устройства контура теплого пола:

Работа в Multiplaner CAD

• Гофрированные трубы из нержавеющего металла. Этот материал имеет эффективную теплоотдачу.
• Медные. Также отличаются высокими показателями, но при этом и стоят намного дороже.
• Трубы из сшитого полиэтилена. Отличаются хорошим качество при доступной цене.
• Металлопластиковые изделия. Самый популярный материал, сочетающий низкую стоимость и высокое качество.

Тип используемых труб, также учитывается при расчете теплого пола, потому что каждый материал имеет свои особенности и коэффициент теплопроводности. Например, высокую теплоотдачу и долгий срок эксплуатации, имеют медные трубы, но ввиду большой стоимости материала, позволить их себе может не каждый.

Расчет на специальных программах

Существование таких программ, немного упрощает процесс выбора конструкции теплых водяных полов. Как нужно работать с ними?

Вначале в программе заполняются все данные о помещении и предполагаемом материале изделий для контура, который вы решили использовать. Программа самостоятельно выдаст вам необходимую длину и шаг трубы.

На этом этапе определяются следующие параметры:

• Необходимая длина всего контура.
• Правильное распределение тепловой энергии по всей поверхности пола.
• Пределы максимальной тепловой нагрузки, которую сможет обеспечить система.

Совет. Если ввиду каких-то причин вам понадобится сделать больше шаг трубопровода, то одновременно следует и позаботиться об увеличении температуры теплоносителя. Допустимый показатель шага 5–60 см, наиболее часто трубы укладывают с шагом в 15–30 см, используя как переменный, так и постоянный шаг.

Использование теплого пола как источника обогрева помещения

Расчет мощности котла

Как правило, стены здания, контактирующие с улицей (наружные), отличаются большими теплопотерями. Поэтому здесь лучше рассчитывать шаг укладки труб с большей частотой, а также продумать дополнительную систему обогрева. Чтобы убедиться в том, что для создания комфортной температуры, будет достаточно одной системы теплого пола, то заранее просчитывают большую мощность нагревательного котла.

Вначале определяется общее значение теплопотерь здания, учитывая высоту стен, площадь окон, степень теплоизоляции помещения. Здесь также можно использовать специальную программу. Этот показатель сравнивается со средней мощностью, выдаваемой системой теплого пола. Если она не покрывает теплопотери здания, то использовать систему как единственный источник обогрева нельзя.

Расчет пола в интернете

Простая схема

Сегодня можно использовать различные онлайн-калькуляторы для расчета мощности водяных полов. Принцип работы одинаковый, и основывается на суммарных показателях тепловых потерь. Для этого необходимо вычислить размер площади помещения, но только то, которое не будет заставлено мебелью, потому что под тяжелой мебелью и другими предметами укладывать трубопровод не рекомендуется.

Использование такого калькулятора может освободить вас от необходимости проведения сложных расчетов вручную. Главное, правильно ввести все данные. Также, можно будет рассчитать и стоимость стяжки пола, нетрудно догадаться, что для этого тоже потребуется измерить всю рабочую площадь.

Конечно, нельзя полностью полагаться на онлайн-калькулятор, потому что все он выполнит расчеты не точно, а выдаст приблизительную оценку. Но зато вы будете знать о примерном масштабе предстоящей работы.

Правила безопасности

По большому счету, используются водяные теплые полы в основном в частных застройках, в многоэтажных домах их укладка не разрешается, поэтому чаще используют инфракрасные системы. Существуют некоторые правила безопасности, запрещающие подключение водяного теплого пола к централизованной системе отопления.

Коллекторная система

Например, запрещается подключение индивидуальной схемы отопления, к общей системе стояков с горячей водой, потому что проходя по контуру пола, вода будет охлаждаться, это может вызвать недовольство соседей. Также, самовольное подключение водяного пола противоречит административным нормам, и может быть наказано штрафом.

В новых домах застройщики заранее предусматривают возможность подключения водяного теплого пола в каждой квартире к централизованной системе обогрева. Изначально проводятся все расчеты, в таких случаях никакого нарушения со стороны жильцов не будет. Только нужно будет для подключения согласовать все в соответствующих организациях.

Заключение

Конечно, точно рассчитать полную сумму денег, необходимую для монтажа водяного теплого пола, можно, только обратившись к специалистам, которые используют профессиональные программы. Стоит такая услуга недорого, и в результате вы получите точные сведения, которые позволят приобрести необходимое количество материала и провести грамотный монтаж всей системы.

Комментарии и отзывы к материалу

Расчёт тёплого пола самостоятельно: инструкция, правила

Такой расчёт для каждой квартиры или дома делается сугубо индивидуально. Так как на мощность влияет множество факторов: теплопотери помещения, температура воздуха, которая комфортна для проживания, при температуре поверхности пола, которую создают тёплые полы.

Содержание

1. Водяной тёплый пол: расчёт мощности
2. Расчёт тёплого водяного пола: шаг укладки
3. Расчёт тёплого водяного пола: температура
4. Теплоизоляция
5. Проверка тёплого водяного пола
6. Расчёт тёплых полов на онлайн калькуляторе

Водяной пол используют чаще как обособленный способ обогрева дома, реже его комбинируют с другим видом отопления.

Чтобы тёплые полы не стали для вас золотыми, необходимо правильно произвести расчёт их мощности, просчитать теплопотери помещения и качественно смонтировать тёплый пол.

Но для расчета необходимой мощности, нужно знать площадь помещения, материал стен, какие окна установлены, и какую в конечном счете температуру воздуха в помещении мы хотим получить. Также особое значение имеет мощность котла и материал из которого изготовлены трубы, которые будут использоваться для отопления.

Немаловажно и напольное покрытие, например, плитка обладает высокой теплопроводностью, в то время как деревянные покрытия наоборот. Далее подробно рассмотрим какие факторы влияют на расчёт теплового водяного пола.

Расчёт тёплого водяного пола: шаг укладки

Существует два основных способа укладки труб: змейкой и спиралью.

Для равномерного прогрева дома трубы необходимо укладывать, соблюдая расстояние от 15 до 30 см. Если не соблюдать это правило и шаг между трубами сделать больше не удастся получить качественное и равномерное отопление. Длину труб рассчитывают следующим образом: 5 метров погонных труб на 1 м2 помещения, из этого следует что длина труб в одном контуре должна быть не более 100 метров.

Если площадь комнаты достаточно большая, то делают не один, а два и более контуров.

Важно учитывать, что если вы делаете шаг трубы 25-30 см, то там, где располагаются окна и двери его сокращают до минимальной дистанции равной пятнадцати сантиметров.

Расчёт тёплого водяного пола: температура

Если используется несколько контуров с системой тёплых полов, то длина трубы, не должна быть больше 15 метров.

Теплоизоляция

Это именно тот пункт, который заслуживает особого внимания. Ведь если теплоизоляция плохая, то теплопотери составляют около 20%.

Толщина теплоизоляции на первом этаже должна составлять не менее 10 см, на других этажах достаточно 5 см.

В качестве материала используют пенополистирол или минеральную вату. Концы труб необходимо подвести к распределительному коллектору. Число отводов должно быть равно числу контуров тёплого пола.

Также у коллектора должны быть регулировочные клапана, для того чтобы была возможность отрегулировать прогрев каждого контура отдельно.

Проверка тёплого водяного пола

Когда завершена установка система тёплого водяного пола, необходимо проверить на наличие дефектов. Проверку осуществляют под давлением 4-6 бар в течении суток. Если трубы не деформировали и не произошло утечек, тогда приступают к заливке стяжки, которую осуществляют под давлением. Толщина стяжки обычно составляет 10-12 см. В течении месяца нельзя укладывать напольное покрытие, это время необходимо, чтобы она окрепла.

Расчёт тёплых полов на онлайн калькуляторе

Произвести расчёт мощности тёплого водяного пола возможно на онлайн калькуляторе. Расчеты будут иметь небольшую погрешность, но общая картина о предстоящих работ станет ясна.

Скачайте бесплатную программу для расчета теплого пола – valtec.rar

Впервые сталкиваясь с темой ремонта, достаточно сложно разобраться со всеми системами расчета. Но ведь очень важно подобрать правильно материалы, рассчитать их количество, от этого зависит качество и долговечность ремонта.



Как рассчитать размер водонагревателя для плитного тепла

Я знаю, что напольное лучистое отопление в этих краях не приветствуется… но мы все равно это делаем. Не в качестве нашего основного источника тепла, который будет представлять собой канальный ASHP, а для того, чтобы уменьшить остроту полированных бетонных полов, которые мы будем иметь в некоторых частях дома в Зоне 6, который мы строим. Мы планируем сделать это с помощью какого-либо водонагревателя ГВС, а не бойлера или ATW HP.

Кто-нибудь может сказать мне, как рассчитать мощность водонагревателя, которая нам понадобится?

Мы выбрали Rheem HPWH на 60 галлонов для ГВС, а также дренажную систему рекуперации тепла. Я пытаюсь выяснить, как я могу рассчитать, будет ли достаточно увеличения его до 80-галлонного устройства, чтобы пропускать низкотемпературную воду через пол. Если нет, мы либо сделаем второй HPWH, либо блок скорой помощи по требованию.

Если кто-то еще ищет подобную информацию, я нашел эту презентацию Трэвиса Смита очень полезной. https://www.phius.org/NAPHC2016/Smith-Travis-LTHHCC.pdf

Спасибо!

Подробная библиотека GBA

Коллекция из тысячи строительных деталей, упорядоченных по климату и части дома.

Поиск и загрузка деталей конструкции

Присоединяйтесь к ведущему сообществу экспертов в области строительства

Станьте участником GBA Prime и получите мгновенный доступ к последним разработкам в области зеленого строительства, исследованиям и отчетам с мест.

Начать бесплатную пробную версию

Избранные блоги

Размышления энергетического ботаника Посмотреть больше

Рассмотрение вопроса об использовании энергии в жилых помещениях

• 23 декабря
• 9 декабря
• 25 ноября

Руководство по продукту Посмотреть больше

• 15 декабря

• Спонсор

  14 декабря

• Спонсор

  12 декабря

Эта функция была временно отключена во время предварительного просмотра бета-версии сайта.

Для доступа к этой функции вы должны быть подписчиком журнала.

Подпишитесь сегодня и сэкономьте до 44%

Подпишитесь

Или узнайте больше

Уже подписчик?

Войти

Heating System Flow Rates

The volumetric flow rate in a heating system can be expressed as

q = h / (c _p ρ dt)                                            (1)

где

q = volumetric flow rate    (m ³ /s )

h = heat flow rate  (kJ/s, kW)

c _p = specific HEAT (KJ/кг ^O C )

ρ = плотность (кг/м ³ )

9000 2 DT ).

Это общее уравнение можно изменить для фактических единиц измерения – СИ или имперских единиц – и используемых жидкостей.

Объемный расход воды в британских единицах

Для воды с температурой 60 ^o F расход может быть выражен как

q = h (7,48 гал/фут ³ Btu/((7,48 гал/фут) ³ Btu/(( Btu) lb _m ^o F) (62,34 lb/ft ³ ) (60 мин/ч) dt)

    0089 (2)

, где

Q = Скорость потока воды (Гал/мин)

H = Скорость тепла (BTU/H)

9090 = Скорость теплового потока (BTU/H)

9090 = 4008699969909090909090 969990 = Скорость теплового потока (BTU/H) 9003 9090909086. = плотность ( lb/ft ³ )

dt = разность температур ( ^o F)

6 90

Water Mass Flow Rate in Imperial Units

Water mass flow can be expressed as:

m = h / ((1. 2 Btu/lbm. ^o F) dt)

= h / (1,2 дт) (3)

, где

M = Массовый поток (LB _M / H)

Потока водного потока в Si-Units

.0002 Объемный расход воды в системе отопления можно выразить в единицах СИ как

q = h / ((4,2 кДж/кг ^o C) (1000 кг/м ³ ) dt)

    = h / (4200 dt)                                     (4)

where

q = water flow rate (m ³ /s)

h = heat flow rate (kW or кДж/с)

dt = разница температур ( ^o C)

Для более точного определения объемного расхода следует использовать свойства горячей воды.

Water Mass Flow Rate in SI-units

Mass flow of water can be expressed as:

m = h / ((4. 2 kJ/kg ^o C) dt)

    = h / (4,2 dt)                                     (5)

где

м = массовый расход (кг/с)

Пример — Расход в системе отопления

Циркуляционная система отопления выдает 230 кВт при разности температур 9090 90 20 о С .

Объемный расход можно рассчитать как:

q = (230 кВт) / ((4,2 кДж/кг ^o C) (1000 кг/м ³ ) (20 90

0 C) )

= 2,7 10 ^-3 M ³ /S

Массовый поток может быть выражен как:

M = (230 KW) (4.2 KJ /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG /KG / (230 KW). o C) (20 ^O C))

= 2,7 кг/с

Пример — нагреваемая вода с электричеством

10 литров из воды нагревается от 10 ^{O C из воды до 10 O C до 10 o C .}
