Расчет сооружений/конструкций в грунте. SCAD
Расчет сооружений/конструкций в грунте. SCAD
Конструкция в грунте приямок для приема зерна. Внутри конвейер. Выгрузка вдоль одной из длинных сторон и с торца, да и еще и в двух уровнях.
Начинаем со скучного сбора нагрузок
- собственный вес;
- вес оборудования;
- давление грунта на стенки;
- давление от автотранспорта;
- давление от зерна на дно приямка.
К собственному весу вопросов нет, как и к оборудованию. Давление грунта на стенки. Я люблю графический способ, но для разнообразия в данном случае, воспользуюсь банальными формулами:

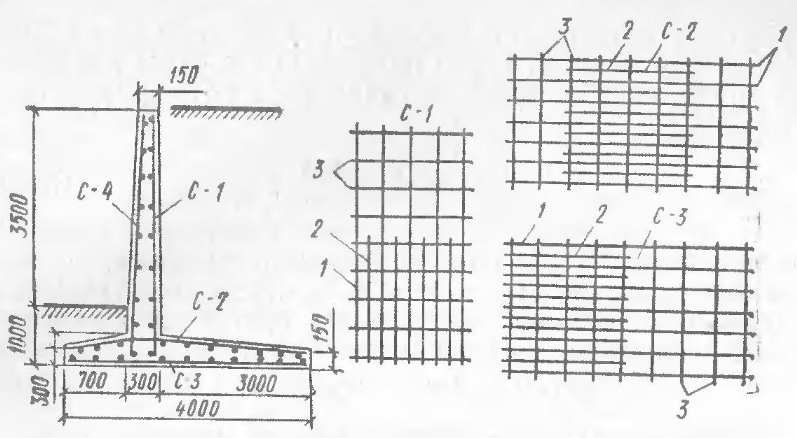

У нас грунт засыпки — песок. Минимальный угол 28°, удельный вес 1,8 кг/см³. По графику (методика, касающаяся определения давления грунта, заимствована у Линовича, начиная с 322 страницы) этому углу соответствует примерно значение 0,35. Чем меньше угол, тем больше значение, а следовательно, больше давление.
к таблице — чем больше нагрузка на грунт, тем большее давление сосредотачивается наверху подпорной стены.
Мня уверяют, что все 20 тонн, что были в грузовике, не смогут оказаться в приямке одномоментно, хотя допускают такую возможность. Я решил ее (возможность) не упускать.
Еще нагрузка на трапы, для разгрузки автомобиля с торца. Там мы просто приложим нагрузку от колеса на балку и всего делов.
Общий вид.
Прикладываем нагрузки и получаем следующее:
Далее расчет. Хотел по обыкновению передать плоскость плиты основания в КРОСС, но в программе предусмотрена контролирующая функция, не дающая возможность передавать горизонтальные плоскости на разных отметках.
Они горизонтальны — повторял и повторял я. Пока не пришла в голову мысль передать их по отдельности. В этом случае включается контролирующая функция в другой программе.
Не поспоришь. Используем встроенный в SCAD механизм определения коэффициентов постели.
Применяем к основанию коэффициенты (не забываем, что пластины у нас 42 и 44 типа и не забываем задать в узлах 51 элемент) и делаем несколько манипуляций с РСУ и комбинациями загружений.
В расчете обращаем внимание на деформации. Несмотря на такой модуль деформации грунта осадка не значительная — до 1 сантиметра. Но из-за неравномерной нагрузки возможен крен, это имеет значение в случае если ванна является основанием для чего нибудь требовательного к крену, например: для высотной башни, как в моем случае. Победа над креном возможно лишь при достаточности исходных данных (геология, нагрузки), мы можем менять геометрию и размеры подошвы, укреплять грунт ну или еще что-нибудь из конструктивных требований (которые чаще всего так и остаются на бумаге).
Армирование получилось в основном конструктивное. Пики в местах опор металлических балок.
Отлично все получилось. Места опоры балок за армировали как следует, положили закладные.
У этой истории есть продолжение:
Первый звонок — работяги знают по опыту, что не обойтись толщиной 200 мм там, где проходят грузовики, да и работать с такой толщиной не удобно (армировать), поэтому последовала просьба изменить на 300 м.![]()
Второй звонок — на ванну опирались стойки навеса, но технолог не предполагал, что их может задеть автомобиль. Пришлось раздвигать и устраивать дополнительные выступы-контрофорсы под них.
Третий звонок — поменялась схема проезда грузовиков. Теперь они будут проезжать вдоль конструкции на выносном трапе (это балка, по которой двигается грузовик). На настоящий момент она выглядит так:
Крайняя версия чертежей
