Расчет размеров лестницы с поворотными ступенямимасштаб чертежа 1: 12345678910
Укажите размеры в миллиметрах
Высота проема Y
Длина проема X
Ширина лестницы Z
Количество ступеней всего C 123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100
Количество поворотных ступеней C2 234567891011121314151617181920
Количество нижних ступеней C1 0123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100
Толщина ступеней W
Выступ края ступеней F
Толщина тетивы T
Показывать подступенки H
Верхняя ступень ниже пола 2 этажа
Изменить направление подъема LR
в цвете
черно-белый чертеж
Методика расчета деревянной лестницы
Укажите необходимые размеры
X — ширина проема лестницы
Y — высота проема
Z — ширина лестницы
F — выступ ступеней
W — толщина ступеней
C — количество всех ступеней
C1 — количество ступеней на нижнем марше
C2 — количество поворотных ступеней
справка
Расчет лестниц с поворотными ступенями на 90°.
Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.
При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными.
Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.
При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.
В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.
Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.
Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.
Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.
Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.
Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.
Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.
Автор проекта: Дмитрий Житов © 2007 — 2023
FacebookVkontakte
Место приема благодарностей…
Программа для расчета лестницы с забежными ступенями: StairDesigner 5.08a PRO
В любом доме, который имеет больше чем один этаж, лестница это не только необходимость, но и элемент дизайна. Конструкции лестниц с забежными ступенями не только имеют стильный внешний вид, но и позволяют оптимально использовать внутреннее пространство дома. Наиболее важными при их строительстве являются тщательные расчёты всех компонентов, поскольку от этого зависит удобство и безопасность конструкции.
Так выглядит интерфейс программы для проектирования лестниц с забежными ступенямиДля получения наиболее точных расчётов забежных лестниц целесообразно использовать автоматические средства проектирования.
Одной из программ, которая поможет смоделировать и рассчитать будущую конструкцию является StairDesigner 5.08a PRO
Вернуться к оглавлению
Содержание материала
- 1 Что такое забежные ступени
- 2 Как рассчитать размеры
- 3 Программа для расчёта лестничных проектов StairDesigner 5.08a PRO — основные особенности
- 4 Некоторые принципы применяемые в программе
- 5 Практические аспекты программного моделирования лестниц с забежными ступенями
- 6 На что обратить внимание в готовом проекте лестницы
Что такое забежные ступени
Забежными называют ступени, выполненные в форме неправильного четырёхугольника, которые используют для оформления поворотов в конструкции лестницы.
Данный вид ступеней применяют в следующих лестничных типах:
- Винтовые или спиральные конструкции.
- С поворотными маршами, в том числе на 90, 180 градусов, либо на любой произвольный угол.
Использование забежных ступеней позволяет создать лестничную конструкцию неповторимого дизайна, а также установить ее в условиях ограниченного пространства.
Принято считать, что забежные ступени более опасны при подъёме и спуске, чем обычные, однако, технологически правильное моделирование и крепление способны обеспечить комфортное и безопасное передвижение.
Вернуться к оглавлению
Как рассчитать размеры
Существует немало методов, которые применяются при расчётах элементов лестниц с забежными ступенями.
Схема с размерами лестницы с забежными ступенямиВ частности, для вычисления размеров лестничных конструкций с поворотом на 90 и 180 градусов можно использовать такие методы:
- пропорций;
- подъёма линий;
- датский и другие.
К сожалению, эти методики не дают идеальной точности при расчётах и применимы не во всех случаях. Оптимальным решением при проектировании нестандартных лестниц является использование специализированной компьютерной программы, которая даёт возможность спроектировать нужный вариант и выполнить подробный расчёт всех элементов конструкции.
Вернуться к оглавлению
Программа для расчёта лестничных проектов StairDesigner 5.08a PRO — основные особенности
StairDesigner 5.08a PRO позиционируется как универсальная программа для проектирования внутренних лестниц в доме, рассчитанная на широкий круг пользователей. Она предоставляет следующие основные возможности при работе с моделью.
- Расчёт моделей, как для дома, так и промышленного назначения;
- Проектирование всех составляющих:
- ступеней;
- тетив;
- косоуров;
- опорных столбов;
- перил и других элементов;
- Выбор материала деталей и его фактуры, например:
- дерево;
- металл;
- мрамор и другие;
- Проектирование любых лестничных типов, в том числе:

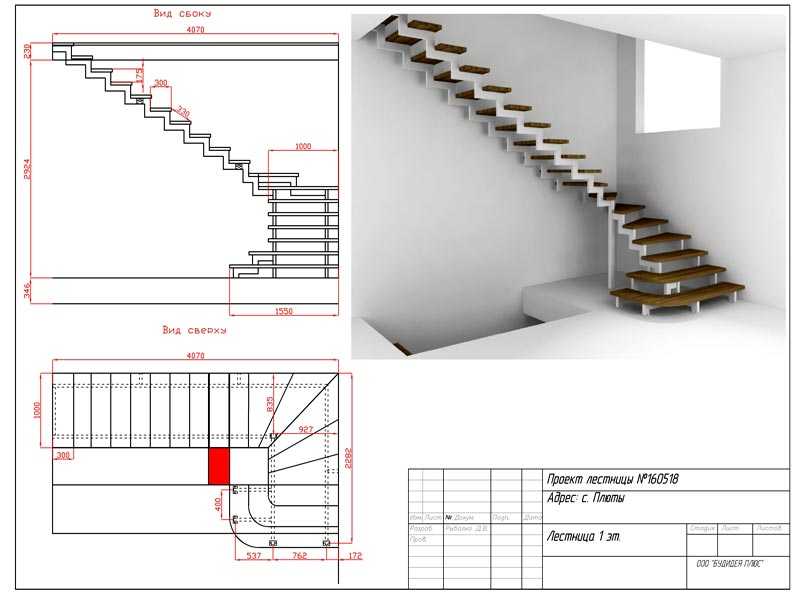

Чертеж лестницы с забежными ступенями
- стандартные прямые;
- винтовые или спиральные;
- с поворотными маршами на 90, 180 градусов;
- нестандартные, с произвольными углами поворота;
- другие;
- Допускается создание ступеней нестандартной формы путём импорта векторных кривых из внешних источников;
- Просмотр модели в 3D и 2D;
- Распечатка готового проекта, в том числе:
- спецификаций элементов;
- сводных таблиц по материалам;
- сборочных схем;
- внешнего вида в 3D и 2D;
- чертежей в масштабе 1:1;
- Экспорт модели в формате dxf для дальнейшей интеграции и обработки в других программных продуктах.
StairDesigner 5.08a PRO обладает приятным дизайном и интуитивно понятным интерфейсом, который позволяет работать с проектами пользователям, не имеющим большого опыта компьютерного проектирования.
Некоторым недостатком данного программного продукта можно считать отсутствие русскоязычной версии, однако, это компенсируется логическим построением параметров меню и наглядностью в построении моделей.
Вернуться к оглавлению
Некоторые принципы применяемые в программе
Поскольку главным предназначением всех программ для проектирования служит построение моделей на основании исходных пользовательских данных, то в процессе их обработки используются внутренние программные базы данных, расчётные алгоритмы, а также принципы оптимального строительства.
Это позволяет смоделировать и рассчитать лестничную модель, которая может быть реализована в жизни наиболее простым и безопасным способом.
StairDesigner 5.08a PRO также использует набор алгоритмов для расчёта и визуализации. Вот некоторые из них.
Процесс расчета лестницы с забежными ступенями- Использование правила Блонделя, как основного для расчётов. Этот метод считается базовым при расчетах лестничных маршей, параметры которых обеспечивают для человека удобное и безопасное передвижение при подъёме и спуске.
- Встроенные алгоритмы оптимизации формы и положения элементов с учётом безопасности и соответствия основным строительным принципам.
- Функции контроля от ввода заведомо несовместимых данных обеспечивают защиту, как от случайных ошибок, так и от проектирования «невозможных» конструкций.
- Контроль соблюдения строительных норм по распределению нагрузок в зависимости от используемого материала, предложение оптимальных параметров, обеспечивающих это соответствие.
Проект лестницы с забежными ступенями в программе StairDesigner 5.08a PRO
Надо отметить, что, несмотря на значительные встроенные возможности проектирования, предусмотреть все ситуации конкретного строительства, используя только стандартные алгоритмы, практически невозможно.
Потому в некоторых случаях расчёты необходимо корректировать в ручном режиме.
Вернуться к оглавлению
Практические аспекты программного моделирования лестниц с забежными ступенями
Рассмотрим, как применяется программа StairDesigner 5.08a PRO для расчёта лестницы с забежными ступенями. Для начала работы в программе необходимо определиться с исходными данными и пожеланиями, в том числе:
- тип будущего строения, материал изготовления её опор и элементов;
- высота проёма, размеры межэтажных перекрытий и покрытия пола;
- планируемая длина проёма;
- необходимая ширина;
- общее количество ступеней, желательное их количество на поворотных участках и лестничных маршах;
- толщина ступени, материал для её изготовления, размер выступа края;
- углы поворота конструкции;
- перила, их высота и материал изготовления;
- при необходимости размеры между маршевых площадок.
Далее, используя верхнее меню программы, исходные данные заносятся в соответствующие поля основного конструктора.
После обработки данных на экран выводятся чертежи металлической лестницы по заданным параметрам. Анализируя полученный результат и меняя исходные данные, корректируя их величину по отдельным позициям, проект лестничной конструкции подводится под оптимальные параметры, как с визуальной точки зрения, так и по установочным характеристикам. Возможен также и противоположный вариант работы в программе. В этом случае изображение, полученное в результате первоначального расчёта, корректируется непосредственно на экране с помощью мыши и клавиатуры.
При достижении нужного результата параметры полученной модели фиксируются программными средствами и используются для формирования общих отчётов по проекту. Надо отметить, что вычисление параметров нестандартных лестничных моделей с применением программы проектирования StairDesigner 5.08a PRO требует внимательности и практики моделирования. Изучение возможностей программы путём составления пробных проектов обеспечит в дальнейшем возможность создания сложных моделей с минимально затраченным временем.
Вернуться к оглавлению
На что обратить внимание в готовом проекте лестницы
На заключительном этапе подготовки проекта забежной лестницы с применением программы необходимо провести окончательную визуальную проверку всех расчётных показателей, поскольку любая, даже самая совершенная программа не исключает возможных погрешностей. Особое внимание необходимо уделить следующим моментам.
Схема и проект лестницы с забежными ступенями- Форма забежной ступени. Она должна иметь неправильную четырехугольную форму с размером минимальной грани не менее 10 см.
- Какой угол уклона имеет лестничный марш. Лестница считается наиболее удобной для спуска и подъёма, если её угол наклона составляет от 23 до 37 градусов.
- Высота перил. Для обеспечения безопасности при передвижении по лестничному маршу расположение перил должно быть на 90 см от основания, но не более 110 см.
- Ширина ступени без учёта выступа. Это расстояние должно находиться в пределах от 20 до 40 см, оптимальным же считается ширина в 32 см.
- Расстояние между ступенями по высоте. Наиболее комфортным будет передвижение по лестнице, у которой высота поступи будет равна 17 см, допускается разбег этого параметра в пределах от 15 до 32 см.
- Точки стыковок элементов конструкции. Их конфигурация должна обеспечивать надёжное крепление элементов между собой.
Только после тщательного просмотра проект лестничной конструкции может быть использован для строительства.
Таким образом, установка забежной лестницы будет способствовать созданию неповторимого дизайна и позволит оптимально спланировать внутреннее пространство в доме.
А использование программы для расчёта подобной лестницы обеспечит визуальное представление будущей конструкции и идеальную точность расчётов, что будет залогом надёжности и безопасности воплощённого замысла.
Как рассчитать количество лестниц | График изгиба бетона и стержней (BBS) для лестницы
Расчет двух разных частей лестницы, как показано ниже
- Расчет бетона для лестницы
- График изгиба стержней для лестницы
Сначала начните вычисление суммы лестниц. Базовые знания о лестнице.0006
Ступенька:А плоская поверхность , особенно в ряду, на которую ставить ногу при переходе с одного уровня на другой. все ступеньки состоят из проступи и подступенка.
Ступенька:Ступенька — это обрывок лестницы, на которую ступили. Это верхняя или плоская поверхность, на которую нужно надавить ногами. На него наступают при подъеме или спуске по лестнице.
Он имеет ту же толщину , что и другой пол . На лестнице всегда на одну ступеньку меньше, чем подступенков. Общее горизонтальное расстояние лестницы будет равно количеству нитей, сложенных вместе.
Горизонтальная проекция ступени лестницы называется проступью. Он также известен как идущий в жилых зданиях , предусмотренная длина протектора составляет 250 мм , а в общественных зданиях максимальная длина составляет от 270 мм до 300 мм .
Подступенок:Подступенок вертикальная часть между каждой ступенькой лестницы. Не все лестницы имеют подступенки. ступеней без подъема называются открытой резьбой.
В последнее время популярность лестниц с открытым подступенком возросла. Лестница с закрытыми ступенями имеет подступенки. Эта вертикальная доска f образует лицевую сторону ступени, а также образует пространство между одной ступенькой и следующей.
Предусмотренный подъем может быть равномерным. Обычно высота составляет от 150 мм до 175 мм в жилых зданиях, в то время как она поддерживается между высота от 120 мм до 150 мм в общественных зданиях.
Однако в коммерческих зданиях предусмотрена большая надбавка с учетом экономической площади этажа.
Выступ — это плоский выступающий край лестницы, на котором происходит наибольшее пешеходное движение. В основном это полукруглый молдинг, закрепленный на концах тех нитей, которые видны на половине, закрывающей место, где балясины входят в ступени.
Выступ — это граница проступи, выступающая за поверхность подступенка и поверхность обрезанная строка. Это место, где нить над подступенком выступает над ним. Иногда протектор может не иметь выступа.
Базовая рейка или башмак
В системах, в которых балясины не начинаются с ступеней, они идут к базовой рейке. Это позволяет использовать одинаковых балясин, избегая второй проблемы с балясинами.
Приземление: Эта платформа предоставляется между двумя рейсами.
Как рассчитать количество лестниц?
Здесь мы собираемся рассчитать количество лестниц. Разделим количество лестниц на две части. В первой части мы рассчитаем бетон, затем рассчитаем всю сталь.
- Расчет бетона для лестницы
- Таблица гибки стержней для лестницы
Давайте подробно рассмотрим расчет количества лестниц.
1. Расчет бетона для лестницыДетали армирования лестницы
Расчет бетона
Раздел 1: Расчет бетона для лестницы- Бетон площадки = 90 1 H0 0 x B 3
- Бетон площадки приземления = 1,7 м x 3,25 м x 0,150 м .
- Бетон посадочной площадки = 0,830 куб.м. ——— (1)
- Площадь бетонной плиты Wasit = Д x Ш x В x Н
- Площадь бетонной плиты Wasit = 3,85 м x 1,5 м. х 0,150 М. х 2 №
- Площадь бетонной плиты Wasit = 1,732 куб.м . ——– (2)
х 0,150 М. х 2 №- Площадь ступеней бетона = Д x Объем площади треугольника x Н x Q
- Бетонная площадь ступеней = 1,5 м x (0,300 м x 0,150 м x (1/2)) x 2 № X 11 Кол-во
- Площадь ступеней бетона = 0,75 куб.м. ——— (3)
- Бетонная площадь балки = Д x Ш x В X Н
- Бетонная площадь балки = 1,5 м x 0,44 м x 0,300 м x 2 №
- Бетон посадочной площадки = 0,400 куб.м. ——— (4)
- Общий бетон лестницы = (1) + (2) + (3) + (4)
- Всего бетона лестницы = 0,830 куб.м. + 1,732 куб.м. + 0,75 куб. м. + 0,400 куб.м.
м. + 0,400 куб.м. Подробная информация о усилении лестницы
Раздел 1: Стальные расчеты для лестницы- Площадь приземления .
- Распределительная шина 8 мм C/C 120 мм Длина 3,25 дюйма по оси Y Площадь распределения 1,5 м
- So No, стальной стержень 8 мм = 1,5 м. / 0,120 м. = 12,5 Nos
- Рассмотрим стальной стержень № 13 для верхней стороны + стальной стержень № 13 для нижней стороны
- Масса распределения стального стержня диаметром 8 мм = Д х № стали х Вес стали
- Масса распределения стального стержня диаметром 8 мм = 3,25 x 13 x 2 x 0,395 (0,395 кг/м – вес стального стержня диаметром 8 мм)
- Масса распределения стального стержня диаметром 8 мм = 33,34 кг ——– (1)
- Секция 1 Всего = 33,34 кг
- Плита Wasit Таблица гибки стержней
- Распределительная шина 8 мм C/C 140 мм Длина 1,5 дюйма по оси Y Зона распределения 3,89 м
- So No, стальной стержень 8 мм = 3,89 м. / 0,140 м. = 27,75 Nos
- Учитывайте использование стального стержня 28 шт. с верхней стороны + 28 шт. стального стержня с нижней стороны
- Вес распределения стального стержня диаметром 8 мм = L x № стали x Вес стали
- Масса распределения стального стержня диаметром 8 мм = 1,5 x 28 x 2 x 0,395 (0,395 кг/м – вес стального стержня диаметром 8 мм)
- Масса распределения стального стержня диаметром 8 мм = 33,1 кг ——– (2-1-1)
- Основной стержень Нижняя часть Диаметр 10 мм C/c Расстояние 80 мм
- Длина нижней части основного стержня = 1,5 м – 0,180 м + 0,150 м + 3,89 м + 0,450 м
- Длина нижней части основного стержня = 5,81 м
- Кол-во стержней диаметром 10 мм C/c расстояние 80 мм = 1,5 м / 0,080 м = 18,75 №
- Рассмотрите возможность использования стального стержня 19 № Нижний стержень Боковая часть
- Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 5,81 м X 19 шт.
- Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 68,11 кг ——– (2-1-2)
- Главный стержень, верхняя часть, диаметр 10 мм, центральная часть, расстояние 80 мм
- Длина верхней части основного стержня = 1,7 м – 0,180 м + 3,89М. + 0,450 М. +0,250 М.
- Длина верхней части основного стержня = 6,11 м
- Кол-во стержней диаметром 10 мм C/c расстояние 80 мм = 1,5 м / 0,080 м = 18,75 №
- Рассмотрите возможность использования стального стержня 19 № Нижний стержень Боковая часть
- Верхняя часть основного стержня Стальной стержень диаметром 10 мм = 6,11 M. X 19 шт. X 0,617 кг/м (0,617 кг/м – вес стального стержня диаметром 10 мм)
- Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 71,63 кг ——– (2-1-3)
- Секция 2-1, всего = 33,1 кг + 68,11 кг + 71,63 кг = 172,84 кг
/ 0,140 м. = 27,75 Nos
- График изгиба стержня плиты Wasit
- Распределительная шина 8 мм C/C 140 мм Длина 1,5 дюйма по оси Y Зона распределения 3,83 м
- So No, стальной стержень 8 мм = 3,83 м. / 0,140 м. = 27,75 Nos
- Учитывайте использование стального стержня 28 шт. с верхней стороны + 28 шт. стального стержня с нижней стороны
- Масса распределения стального стержня диаметром 8 мм = L x Nos стали x Вес стали
- Масса распределения стального стержня диаметром 8 мм = 1,5 x 28 x 2 x 0,395 (0,395 кг/м – вес стального стержня диаметром 8 мм)
- Масса распределения стального стержня диаметром 8 мм = 33,1 кг ——– (2-2-1)
- Основной стержень Нижняя часть Диаметр 10 мм C/c Расстояние 80 мм
- Длина нижней части основного стержня = 1,5 м – 0,180 м + 0,150 м + 3,83 м + 0,450 м
- Длина нижней части основного стержня = 5,78 м
- № стержня диаметром 10 мм C/c расстояние 80 мм = 1,5 м / 0,080 м = 18,75 №
- Рассмотрите возможность использования стального стержня 19 № Нижний стержень Боковая часть
- Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 5,78 M. X 19 шт. X 0,617 кг/м (0,617 кг/м — вес стального стержня диаметром 10 мм)
- Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 67,75 кг ——— (2-2-2)
- Главный стержень, верхняя часть, диаметр 10 мм, центральная часть, расстояние 80 мм
- Длина верхней части основного стержня = 1,7 м – 0,180 м + 3,83 м + 0,450 м + 0,250 м
- Длина верхней части основного стержня = 6,05 м
- Кол-во стержней диаметром 10 мм C/c расстояние 80 мм = 1,5 м / 0,080 м = 18,75 №
- Рассмотрите возможность использования стального стержня 19 № Нижний стержень Боковая часть
- Верхняя часть основного стержня Стальной стержень диаметром 10 мм = 6,05 M. X 19 шт. X 0,617 кг/м (0,617 кг/м соответствует весу стального стержня диаметром 10 мм)
- Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 70,92 кг ——– (2-2-3)
- Раздел 2-2 Итого = 31,1 кг + 68,09кг +70,92 кг = 170,11 кг
- Общий вес секции 2 = 172,84 кг + 170,11 кг = 342,95 кг
/ 0,140 м. = 27,75 Nos
X 19 шт. X 0,617 кг/м (0,617 кг/м — вес стального стержня диаметром 10 мм)- График изгиба стержня балки
- Размер кольца диаметром 8 мм для длины кольца колонки = размер колонки – крышка
- Размер кольца по длине кольца колонны = (L колонны – крышка – крышка + B колонны – крышка – крышка + крючок) x 2
- Размер кольца для длины кольца колонны = (600 -25 -25 + 300 – 25 -25 +8 ) x 2
- Размер кольца диаметром 8 мм для длины кольца колонны = 1,616 M.
Детали усиления лестницы
- Кольцо не требуется = длина / расстояние
- Кольцо не требуется = 1,5/0,140 = 11 №
- Вес кольца = 1,616 x 11 x 0,395 = 7,02 кг ——– (3-1)
- Длина стержня = длина стержня + (стенное кольцо + стеновое кольцо) + (концевая сторона L изгиба x Кол-во)
- Диаметр 12 мм Длина стержня = 1,5 + (0,200 + 0,200 ) + (0,300 X 4)
- Длина стержня = 3,1 м.
- Вес кольца Главный стержень = 3,1 x 6 x 0,89 = 16,554 кг ——– (3-2) (0,89 кг/м – вес стального стержня диаметром 12 мм)
- Общая масса секции 3 = 7,02 кг + 16,554 кг = 23,57 кг x 2 (из-за одинаковых двух балок) = 47,51 кг
- Общий вес лестничного стержня изгиба
Секция = Секция 1 + Секция 2 + Секция 3
Секция = 33,34 кг + 342,95 кг + 47,51 кг
Общий вес изгибаемой части лестничного бруса = 423,79 кг.
Часто задаваемые вопросы
Как рассчитать арматуру лестницы?
Шаги для расчета армирования, необходимого для лестницы с изгибом:
- Найдите длину стержня X и стержня Y.
- Найдите число стержней X и стержней Y.
- Оценить общую длину стержней X и Y стержней.
- Узнайте общий вес требуемой стали.
Какой бетон лучше всего подходит для лестниц?
Состав смеси для наружных бетонных лестниц должен быть смесью с давлением не менее 4000 фунтов на квадратный дюйм и низким водоцементным отношением . В более холодном климате предусмотрите вовлечение воздуха в бетон, чтобы помочь противостоять замерзанию, оттаиванию и химическим веществам против обледенения.
Как называется пространство под лестницей?
Если непосредственно под лестницей нет другого лестничного марша, треугольное пространство под лестницей называется » перемычка» . Часто используется как шкаф.
Какая сталь используется для лестниц?
Нержавеющая сталь — еще один металл, который широко используется в лестницах и перилах, особенно внутри помещений. Нержавеющая сталь названа в честь того факта, что она не окрашивается, не подвергается коррозии и не ржавеет так легко, как обычная (конструкционная) сталь.
Как рассчитать сталь для лестниц?
Шаги для расчета арматуры, необходимой для лестницы с изгибом:
- Найдите длину стержня X и стержня Y.
- Найдите число стержней X и стержней Y.
- Оценить общую длину стержней X и Y стержней.
- Узнайте общий вес требуемой стали.
Какой материал лучше всего подходит для лестниц? №
Винил — хороший материал для покрытия лестниц, поскольку он не скользкий и его легко чистить. Это также доступный вариант, который также поставляется с простыми процессами установки. Существуют различные типы винила, которые бывают в виде листов, плитки и досок.
Какой материал лучше всего подходит для ступеней лестницы?
Для ступеней лестниц из искусственных материалов лучше всего подходит нейлон . Хотя это высококачественный искусственный материал, он часто стоит меньше, чем натуральные материалы премиум-класса, такие как шерсть. Этот материал может похвастаться рядом преимуществ. Его очень легко почистить или пропылесосить.
Что такое формула для лестниц?
Ниже приведена эмпирическая формула для внутренних лестниц, указанная в Стандартах архитектурной графики. Подступенок + проступь = 17,5 дюймов: 7,5 дюймов для высоты подступенка; 10 дюймов для глубины протектора.
Как рассчитать лестницу?
Пример расчета лестницы высотой 2,60 метра.
- Рассчитайте необходимое количество ступеней: При идеальном подступенке 18 см высота пространства делится на высоту каждой ступени. Результат всегда следует округлять в большую сторону: 260/18 = 14,44 = 15 шагов
- Рассчитайте высоту каждого подступенка: Высота пространства делится на количество ступеней, которое мы только что получили: 260/15 = 17,33 см высоты для каждого подступенка
- Рассчитайте ширину проступи: Примените формулу Блонделя: (2 x 17,33 см) + (1 x проступь) = 64. Размер каждой проступи составит 29,34 см.
Размер каждой проступи составит 29,34 см.Сколько стоит современная лестница?
Себестоимость установки и внутренней лестницы следующая.
| Цены на лестницы | |
| Деталь | Ставка |
| Средняя стоимость по стране | 3 563 $ |
| Средний диапазон | 2000-5000 долларов |
| Минимальная стоимость | 1043 долл. США |
| Максимальная стоимость | 8 869 $ |
Опасны ли плавучие лестницы?
Плавающие лестницы могут напугать родителей с маленькими детьми , но это не обязательно. Плавающие лестницы или лестницы с открытым подступенком безопасны для детей, если они построены в соответствии со стандартами Международного жилищного кодекса (IRC).
Сколько стоят сборные лестницы?
Сборные бетонные ступени Цены.
Сборный набор лестниц с количеством ступеней от 3 до 15 стоит 90 029 – от 300 до 2 000 долларов США 90 030. Этот вариант дешевле, чем цена литого цемента, но не такой гибкий. Установка быстрее.
- Средняя стоимость: 2000 долларов США
- Минимум: $900
- Высокий: 5000 долларов
Почему лестничные выступы такие дорогие?
Это , потому что большинство людей ходят по передней поверхности ступени . Когда передняя часть ступени выглядит растрепанной и изношенной, ее необходимо заменить, чтобы обновить внешний вид лестницы.
Нужны ли выступы для лестниц?
Вы не обязаны иметь выступ/выступ на ступенях лестницы. Но если у вашей лестницы нет выступа, вы должны иметь проступь длиной не менее 11 дюймов.
Сколько ступеней у стандартной лестницы?
Большинство лестничных маршей в среднем имеют 12 или 13 ступеней, но это зависит от высоты лестницы, ее расположения (поскольку нормы высоты лестниц различаются между общественными и частными зданиями и в разных странах) и назначения лестницы (поскольку пожарные лестницы имеют более конкретные правила, чем другие виды лестниц).
Какова минимальная ширина лестницы?
Ширина лестницы относится к расстоянию между сторонами, если вы поднимаетесь или спускаетесь по лестнице. Согласно IRC, это расстояние должно быть не менее 36 дюймов и не включает поручни.
- Ширина лестницы: минимум 36 дюймов
Является ли лестничный пролет этажом?
Вы когда-нибудь слышали о «лестничном марше»? Этот термин определяется как непрерывная последовательность шагов. Это может означать набор лестниц между этажами или между лестничными площадками. На самом деле не существует установленного правила для того, что можно назвать лестничным пролетом.
Что такое усиление лестницы?
Арматура / Арматура для лестницы – Установка стальной арматуры. Поделиться Сохранить. Лестница — это строительная конструкция, используемая для простого перемещения вверх и вниз. Это известно как лестница в мире гражданского строительства. Размещение и монтаж лестничной арматуры всегда вызывает недоумение у строителей.
Как рассчитать армирование лестницы?
Шаги для расчета армирования, необходимого для лестницы с изгибом:
- Найдите длину стержня X и стержня Y.
- Найдите число стержней X и стержней Y.
- Оценить общую длину стержней X и Y стержней.
- Узнайте общий вес требуемой стали.
Как работает лестница?
Лестница, лестничный марш, лестница, лестничный пролет или лестничный пролет — конструкция , предназначенная для преодоления большого вертикального расстояния путем разделения его на более мелкие вертикальные расстояния , называется шаги. Лестницы могут быть прямыми, круглыми или состоять из двух или более прямых частей, соединенных под углом.
Как сделать лестницу более безопасной?
Рассмотрите возможность установки лестничных перил , чтобы снизить риск поскользнуться и упасть. Наличие одной или другой стороны лестницы может помочь повысить безопасность лестницы в этом районе.
Поручни должны позволять крепко держаться, но при этом не быть слишком горячими или холодными на ощупь.
Is 456 Дизайн лестницы
Талия: Толщина плиты перетяжки, на которой сделаны ступени, называется перетяжкой. Глубина (толщина) перетяжки — минимальная толщина перпендикулярно софиту лестничного марша (п. 33.3 ИС 456) . Ступени лестницы, опирающиеся на поясную плиту, могут быть выполнены из кирпича или бетона.
Как рассчитать объем бетонной лестницы?
Количество материалов для лестницы:
- Объем цемента = 1/7 x Сухой объем = 1/7 x 159 = 22,66 кубических футов.
- Объем песка = 2/7 x Сухой объем = 2/7 x 159 = 45 кубических футов.
- Объем заполнителя = 4/7 x Сухой объем = 4/7 x 159 = 91 кубический фут.
Почему в лестнице 13 ступенек?
Или почему 13 шагов считаются неудачей? Вот одна из причин. Это происходит из-за суеверных верований .
В китайском фэн-шуй лестница с нечетными номерами считается удачей, «четные» числа могут означать катастрофу и неудачу.
Что держит лестницу?
Перила : что такое перила? Перила, также называемые перилами, — это то, за что люди держатся для поддержки при подъеме и спуске по лестнице. Поручень крепится к вертикальным стойкам (балясинам) или стене вверх по одной или обеим сторонам лестницы.
Лестничная арматура
Лестничная арматура – установка стальной арматуры. Поделиться Сохранить. Лестница — это строительная конструкция, используемая для простого перемещения вверх и вниз. Это известно как лестница в мире гражданского строительства. Размещение и монтаж лестничной арматуры всегда вызывает недоумение у строителей.
Каковы характеристики хорошей лестницы?
Ниже приведены характеристики хорошей лестницы.
- Должен быть свободный доступ со всех сторон здания.
- Он должен хорошо проветриваться.
- Должна быть широкая площадка в конце каждого марша.
- Обычно в полете не должно быть более 12 шагов.
Как спроектировать лестницу?
Пример расчета лестницы высотой 2,60 метра.
- Рассчитайте необходимое количество ступеней: При идеальном подступенке 18 см высота пространства делится на высоту каждой ступени. Результат всегда следует округлять в большую сторону: 260/18 = 14,44 = 15 шагов
- Рассчитайте высоту каждого подступенка: Высота помещения делится на количество ступеней, которое мы только что получили: 260/15 = 17,33 см высоты для каждого подступенка
- Рассчитайте ширину проступи: Примените формулу Блонделя: (2 x 17,33 см) + (1 x проступь) = 64. Размер каждой проступи будет равен 29.0,34 см.
Какое напольное покрытие для лестниц самое безопасное?
Лестницы из твердых пород дерева очень долговечны и могут быть безопасными, если вы установите нескользящие ступени или примете другие меры предосторожности, чтобы полированная поверхность не была скользкой.
Ковер. Лестницы с ковровым покрытием обеспечивают большее сцепление, чем твердые поверхности, и более мягкие для ног. Ковровое покрытие также может предоставить более широкий выбор с точки зрения цвета и ворса.
Чем опасны лестницы?
Падение на лестнице может привести к сломанные кости , травма спинного мозга, рваные раны, повреждение мягких тканей, черепно-мозговая травма и другие серьезные виды вреда, не говоря уже о психической травме от такого события. И они могут быть вызваны: Плохим освещением.
Можно ли положить пробковый пол на лестницу?
Пробковый пол — это экологически безопасный способ отделки полов в вашем доме. Этот материал можно укладывать по всему дому, а можно использовать даже на лестнице вместо ковра или паркета.
Что является частью конструкции лестницы?
Двумя основными компонентами лестницы являются проступь и подступенок . Проступь — это горизонтальный элемент, на который мы ставим ноги, а подступенок — вертикальный элемент, разделяющий ступени.
Какой вес может выдержать моя лестница?
В соответствии с требованиями международных строительных норм и правил, каждая ступенька лестницы должна выдерживать не менее 300 фунтов сосредоточенного веса . Плавающие лестницы не являются исключением, и, к счастью, наши плавающие ступени лестниц превышают это количество.
Стандарт для лестницы?
Строительные нормы IBC 2018 г. для подъема и марша лестниц: максимальный подъем 7 дюймов и минимальный пробег 11 дюймов (глубина проступи). Стандарт OSHA для подъема и марша по лестнице — максимальный подъем 9,5 дюймов и минимальный пробег 9,5 дюймов (глубина проступи). Максимальная высота одного лестничного марша IBC составляет 12.
Какой тип лестницы лучше?
Лестница идеально подходит для ограниченного пространства и небольших жилых помещений. Это один из самых компактных типов лестниц. Конечно, неплохо проверить строительные нормы и правила в этом районе, потому что часто они не разрешены в качестве главной лестницы.
Какой размер лестницы?
Ширина лестницы обычно варьируется в зависимости от типа здания, в котором находится лестница, но для обычного жилого дома стандарт обычно составляет 3 фута 6 дюймов (106,7 см) . Минимум в большинстве мест составляет 2 фута 8 дюймов (81,3 см). Если длина лестницы превышает 44 дюйма (111,8 см), поручни необходимы с обеих сторон.
Что такое бесплитная лестница?
Лестницы без перекрытий (также называемые пилообразными лестницами) предлагают эстетически привлекательные альтернативы в зданиях , и часто являются источником удивления для тех, кто не понимает принципов проектирования и детализации, лежащих в основе их конструкции.
Что такое лестница и ее виды?
Существует более 14 типов лестниц, а именно Г-образные, Забежные лестницы, Спиральные, Винтовые с площадкой, Круглые, Изогнутые, Лестничные, Разрезные, Компактные, Парящие лестницы, Двутавровые лестницы, Лестницы с хранение, Скульптурная парящая лестница, Гнутый металл, Парящая отдельно стоящая лестница, Лестницы с книжными полками, Бетон, Мрамор, Ковровое покрытие, Органический, Графическое железо, Двухцветная спираль, Закрытая двухстенная, частично открытая-одна стена, Гранит, Раздвоенная, и поворот на три четверти.
Что такое лестница-бабочка?
Лестница-бабочка — это лестниц, которые начинаются с одной секции, ведущей к площадке, а затем разделяются на две секции, ведущие вверх в разных направлениях .
Сколько миль составляет 1000 ступеней лестницы?
Имея это в виду, если вы подниметесь на 1000 ступенек в день, это будет равно 17 000 дюймов, что меньше цели в одну милю. Итак, если вы хотите пройти одну милю шагов, вам нужно будет подняться на 3727 ступеней (63 360, разделенных на 17 дюймов).
Что такое два лестничных пролета?
Лестничный марш – это набор ступеней между двумя этажами или двумя лестничными площадками . Лестничный марш также называют лестницей или лестничным пролетом.
Что такое лестница из железобетона?
Лестницы из железобетона могут быть наиболее распространенными лестницами, широко используемыми, чем любые другие типы лестниц. Этим лестницам можно легко придать любую желаемую форму, они более износостойкие и огнестойкие.
Ступени железобетонных лестниц изготавливаются из обычного цементобетона.
Как сделать лестницу из железобетона?
Строительство из бетонных лестниц включает такие этапы, как проектирование, подготовка фундамента, строительство опалубки, размещение арматурных стальных стержней, бетонирование, отделка и отверждение.
| Компонент | Стандартный размер |
| Резьба | 9–9,25 дюйма |
| Подставка | 7,5–8,25 дюйма |
| Ширина | 3 фута |
| Угол полета | 30 – 45 градусов |
Как рассчитать RCC для лестниц?
Количество материалов для лестницы:
- Объем цемента = 1/7 x Сухой объем = 1/7 x 159 = 22,66 кубических футов.
- Объем песка = 2/7 x Сухой объем = 2/7 x 159 = 45 кубических футов.
- Объем заполнителя = 4/7 x Сухой объем = 4/7 x 159 = 91 кубический фут
Как рассчитать лестницу?
Пример расчета лестницы высотой 2,60 метра.
- Рассчитайте необходимое количество ступеней: При идеальном подступенке 18 см высота помещения делится на высоту каждой ступени. Результат всегда следует округлять в большую сторону: 260/18 = 14,44 = 15 шагов
- Рассчитайте высоту каждого подступенка: Высота пространства делится на количество ступеней, которое мы только что получили: 260/15 = 17,33 см высоты для каждого подступенка
- Рассчитайте ширину проступи: Примените формулу Блонделя: (2 x 17,33 см) + (1 x проступь) = 64. Размер каждой проступи составит 29,34 см.
Сколько стоит построить лестницу?
Постройка лестницы обходится среднему домовладельцу 1 916 долларов. Этот проект стоит от 903 до 2929 долларов, но может стоить от 350 до 5000 долларов.
Однако вы можете заплатить до 10 000 долларов за более обширные или индивидуальные проекты.
Сколько существует типов лестниц?
Существует более 14 типов лестниц, а именно Г-образные, Забежные лестницы, Спиральные, Винтовые с площадкой, Круглые, Изогнутые, Лестничные, Разрезные, Компактные, Парящие лестницы, Двутавровые лестницы, Лестницы с хранение, Скульптурная парящая лестница, Гнутый металл, Парящая отдельно стоящая лестница, Лестницы с книжными полками, Бетон, Мрамор, Ковровое покрытие, Органический, Графическое железо, Двухцветная спираль, Закрытая двухстенная, частично открытая-одна стена, Гранит, Раздвоенная, и поворот на три четверти.
Какие лестницы без площадки?
Лестница, ведущая из подвала на второй этаж, примыкает к чилийскому дому на берегу озера. В отличие от забежных или L-образных лестниц, изогнутого типа не имеет площадок. Вместо этого лестница является непрерывной и следует за изгибом перил, создавая поразительное архитектурное решение.
