Калькулятор двухскатной крыши и расчёт стропильной системы онлайн

Информация

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

  • нагрузку крыши;
  • шаг между стропилами.
  • вид кровельного покрытия

Рекомендуемая ширина доски стропил:

  • 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.
    ;
  • 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

Параметры кровельного покрытия

  • Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
  • Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
  • Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
  • Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

Калькулятор стропил: расчёт стропильной системы крыши онлайн

Инструкция для онлайн калькулятора расчета стропил

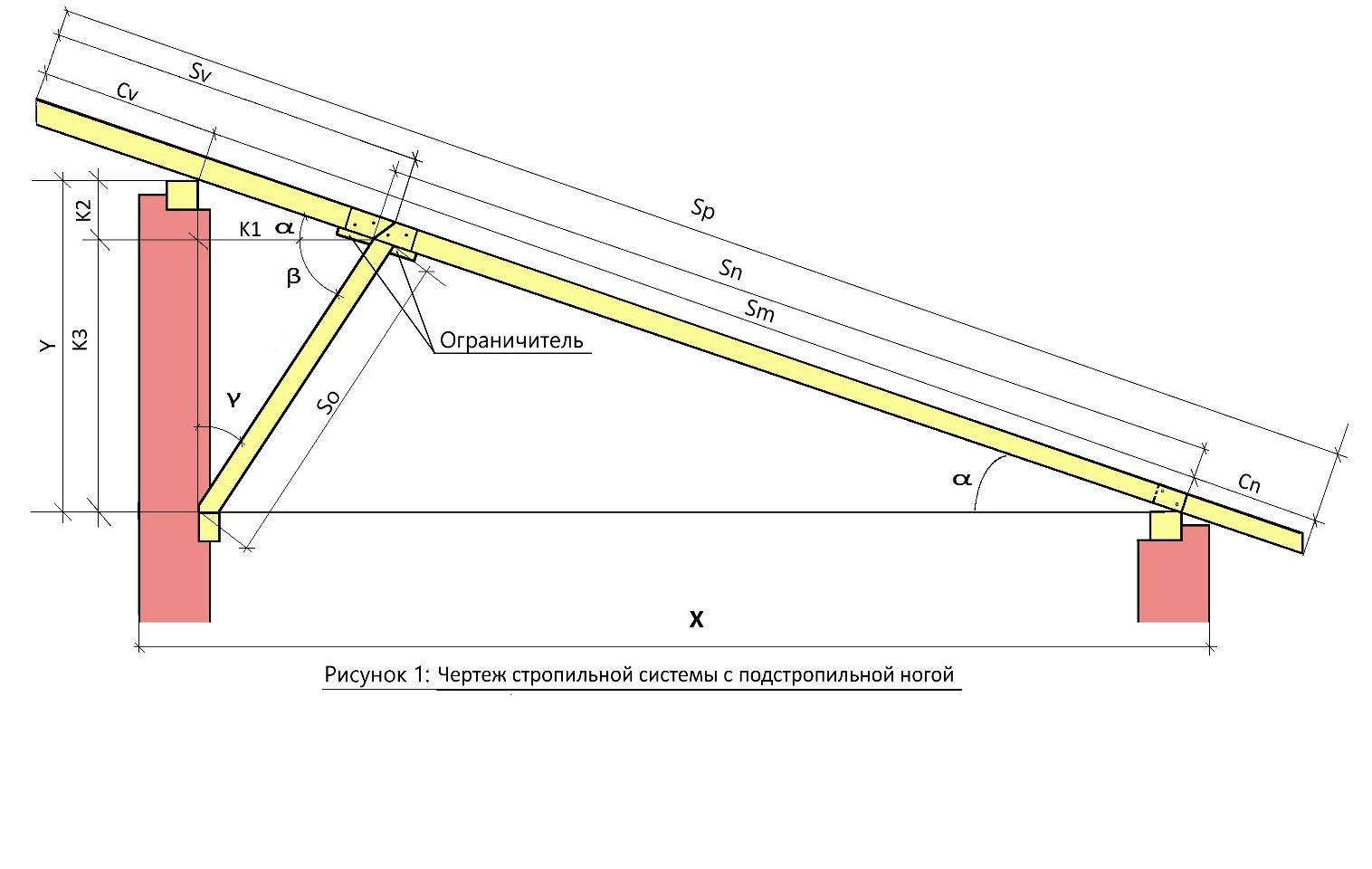

Укажите параметры деревянных стропил:

B – ширина стропила, важный параметр определяющий надежность стропильной системы. Искомое сечение стропила (в частности ширины) зависит от: нагрузок (постоянные – вес обрешетки и кровельного пирога, а также временные – снеговые, ветровые), применяемого материала (качества и его вида: доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами.

Определить примерное сечение бруса для стропил можно с помощью данных таблицы (значение ширины – это большее значение из 3 колонки, например, при длине стропилины до 3000 мм и шаге 1200 мм искомое значение ширины 100 мм). При выборе ширины стропила обязательно учитывать рекомендации, наведенные в СП 64.13330.2011 «Деревянные конструкции» и СП 20.13330.2011 «Нагрузки и воздействия».

Длина стропилины, мм Шаг стропил, мм Сечение стропила, мм
До 3000 мм 1200 80х100
До 3000 мм 1800 90х100
До 4000 мм 1000 80х160
До 4000 мм 1400 80х180
До 4000 мм 1800 90х180
До 6000 мм 1000 80х200
До 6000 мм 1400 100х200



Y – высота крыши, расстояние от конька до перекрытия чердака.

Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина крыши (без свесов), определяется шириной внешнего периметра Вашего дома.

C – размер свеса, важного конструктивного элемента крыши, защищающего стены и фундамент от осадков, определяется с учетом климатических условий Вашего региона (СП 20.

13330.2011) и общей архитектурной идеи. Для одно- и двухэтажных домов без организации наружного стока воды не меньше 600 мм. Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03). Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм.

Z – это расстояние от верхней кромки стропила до выпила. Размер Z связан с шириной стропила простым соотношением – не более 2/3 его ширины (пренебрежение этим правилом значительно уменьшает несущую способность стропилины). Запил необходим для крепления стропила к мауэрлату – опоре, которая воспринимает нагрузки от крыши и перераспределяет на несущие стены.

Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать»

Результаты расчета:

Длина до свеса стропила – этот размер нужно использовать для разметки запила стропилины к мауэрлату.

Длина свеса покажет, как далеко необходимо выпустить стропило за пределы периметра дома для получения заданного свеса крыши (С) защищающего от непогоды.

Рассчитав общую длину стропила и свеса не сложно узнать необходимое количество пиломатериалов нужной длины и оценить сколько надо реагентов для обработки древесины от гниения.

Расчет угла и сечения стропил: угол среза – это угол, на который необходимо зарезать концы стропил для соединения между собой. Под таким же углом к грани стропилины следует отмерять начало запила. Для соблюдения одинакового угла запила на всех стропилах желательно использовать шаблон.





Расчет стропильной системы двухскатной крыши

Другое название двускатной разновидности крыши – щипцовая.

Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Двускатную крышу достаточно просто сделать своими руками.

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

Расчет двускатной крыши можно произвести с помощью нашего онлайн калькулятора.

Содержание статьи

Устройство крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

  • Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
  • Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
  • Конек. Это обозначения места схождения стропил в верхней части.
  • Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
  • Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
  • Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
  • Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
  • Схватка. Брусок, расположенный вертикально между опорами.
  • Обрешетка. Конструкция для установки кровли.



  • Устройство двускатной крыши

Расчет стропильной системы двухскатной крыши — онлайн калькулятор

Как рассчитать длину стропил двухскатной крыши? Расчет двухскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество кровельного материала, но так же систему обрешетки и стропил.

ВАЖНО!

Калькулятор производит расчет кровли двухскатной крыши.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначения полей в калькуляторе

Укажите кровельный материал:

Введите параметры крыши (фото выше):

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м2.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1x15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

Описание полей калькулятора

Рекомендации


Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

  1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
  2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет, свес и любого рода сооружения, которые добавляют объем.
  3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
  4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

ВНИМАНИЕ!

Приведенные выше моменты применимы в случае с обычной крышей, имеющей два ската, но если план дома предполагает наличие мансарды или иную разновидность формы крыши, то расчеты рекомендуется проводить только с помощью специалиста.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

Расчет стропильной системы двухскатной крыши: калькулятор

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

  • Узнать длину ската;
  • Разделить на выбранный параметр шага;
  • К результату прибавить 1;
  • Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

  • Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
  • Следующая величина – это половина от ширины дома, в данном случае – 3м.
  • Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

  • Нагрузку крыши;
  • Тип древесины, выбранной для конструкции;
  • Длину стропила;
  • Расстояние шага расположения стропил.

    Расчет параметров стропил

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Для профнастила угол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

  1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.
  2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
  3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м2 не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

  • Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м2.;
  • Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

ВНИМАНИЕ!

Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

Ветровая нагрузка

Количество кровли

Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

Как рассчитать площадь двускатной крыши:

  • Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
  • Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
  • Исходя из этого, площадь одного ската будет равна – 41 м2. Общее значение площади – 82 м2, т.е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

Кровельный набор

Заключение

Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

Полезное видео

Видео-инструкция по пользованию калькулятором:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Расчет длины стропил двухскатной крыши

Двухскатные крыши – распространенный вариант кровли в загородном малоэтажном строительстве. Для того чтобы она обеспечивала качественную защиту строения, необходим точный проект конструкции. Расчет кровли двухскатной крыши можно сделать с помощью специального калькулятора или самостоятельно, пользуясь несложными методиками вычислений.

Что нужно учесть перед выполнением расчета

Несмотря на простоту и лаконичность двухскатного конструктива, в нем есть свои слабые места, их необходимо учесть:

  • ширина крыши аналогична размерам короба здания и вида кровельного покрытия;

  • крутизна скатов рассчитывается согласно климатическим особенностям местности и виду покрытия кровли;

  • параметры ширины и уклона устанавливают высоту, которая в результате может не соответствовать первоначальным требованиям;

  • материалы и конструктив стропильного каркаса зависят от типа кровельного материала, его веса и характеристик.

Форму и размеры крыши задает ее каркас. Именно с него начинается проект двухскатной крыши как из битумной черепицы, так и из шифера.

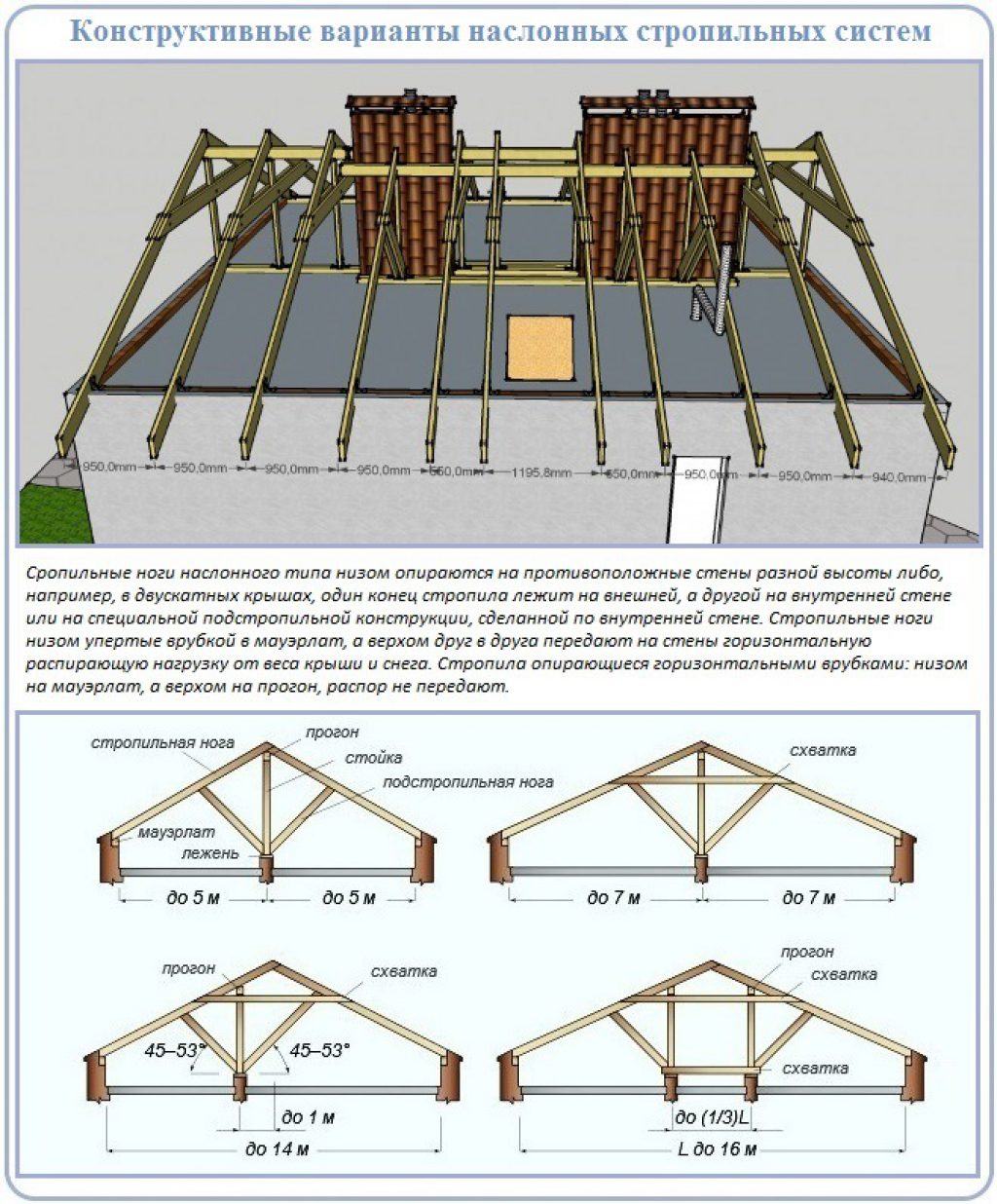

Выбор типа системы стропил

В современном строительстве преимущественно используются два вида технологий:

  • Наслойная.

    В этом случае и верхняя, и нижняя точка стропил имеют опоры. Внизу – это стены здания, в верхней точке – прогонная балка. Последний элемент возводится с помощью системы опор, опирающейся на фронтоны или внутреннею стену. Этот тип конструкции чаще применяют для больших домов, где есть капитальная внутренняя стена или ряд колонн.
  • Висячая.

    В такой конструкции стропила вверху упираются только друг о друга. Их нижняя часть опирается на стены дома. Эти крыши представляют собой треугольник с одинаковыми сторонами. Его основание строители называют затяжкой. Такие кровли преимущественно используются для небольших зданий с незначительными пролетами.

При обустройстве больших пролетов возникает риск деформации конструкции. В этом случае применяют усиливающие элементы, такие как боковые прогоны или схватки. Но нужно понимать, что они не только увеличивают жесткость системы, но и ее вес.

Как рассчитать ширину

    Ширина крыши зависит от типа основания. Но следует учитывать и такие аспекты:
  • при монтаже на балки формируется карнизный свес, именно он определяет габариты крыши;
  • при установке кровли на стены ширина рассчитывается по трем параметрам: ширина самой коробки и 2 проекции свеса, но в расчет кровли двухскатной крыши принимается только несущая ширина, то есть размер коробки.

Свесы карнизов, опирающихся на мауэрлат, могут быть ногами стропил, выступом из кирпича или кобылками. Ширина свеса должна соответствовать материалу стен и виду кровельного покрытия. Рекомендуются следующие размеры:

  • мягкая черепица – от 300 до 400 мм;
  • шифер – до 100 мм;
  • натуральная черепица – от 500 до 600 мм;
  • профлист – оптимальный размер 500 мм;
  • металлочерепица – от 400 до 500 мм.

Поскольку дома из древесины требуют дополнительной защиты, карнизные свесы нужно увеличивать от 100 до 150 мм. Если предельные значения увеличены, конструкцию необходимо усилить. Это могут быть опорные столбы или подкосы. Первые можно использовать в качестве элементов веранды или крыльца.

Определение уклона крыши

Угол может варьироваться в широких пределах: от 10 до 60 градусов. Возможны корректировки и в сторону уменьшения, и в сторону увеличения. В классическом исполнении оба ската имеют одинаковые углы. Чтобы правильно сделать расчет угла кровли, нужно учесть следующие факторы:

  • Вид кровельного покрытия и вес обрешетки под него, первое – определяет технологию установки и конструкцию основания. Чем меньше стыков и нахлестов, тем ниже может быть крыша. Если таких соединений много, кровля может быть высокой.
  • Вес всего «кровельного пирога» вместе с финишным покрытием оказывает нагрузку на здание только своей проекцией, то есть чем уклон значительней, тем меньше конструкция давит на опору.
  • Климатические особенности местности также определяют уклон. В регионах, где много осадков, скаты должны быть более крутыми, чтобы легче и быстрее освобождаться от осадков, но при наличии серьезной ветровой нагрузки следует уменьшить параметры.

Также для расчета угла кровли можно воспользоваться нормативными документами. Если у вас нет специальных знаний, лучше пользоваться рекомендациями, указанными в градусах.

Высота конька

Расчет кровли двухскатной крыши, в том числе из мягкой черепицы, невозможен без определения высоты конька. Минимальные параметры устанавливают противопожарные нормативы: они требуют, чтобы чердачное помещение было не ниже 160 см. Максимальные значения могут задать профессиональные проектировщики. Необходимую высоту проще всего определить на чертеже:

  • на листе бумаги чертится схема здания в масштабе;
  • от середины верхнего перекрытия чертится ось;
  • в одну из сторон прочерчивается половина крыши до точки свеса;
  • от крайней точки прочерчивается с помощью транспортира угол, рекомендованный производителем кровельного материала;
  • там, где линия пересечется с осью симметрии, нужно делать конек.

Площадь крыши

Все ров, помогут опередить требуемые объемы материала покрытия кровли. Для этого нужно рассчитать площадь крыши: S=C*D, где С – длина уклона, а D – ширина уклона. Но перед тем, как рассчитать площадь кровли двухскатной крыши по формуле, следует определить С. Точные расчеты позволят учесть все технологические нюансы, обусловят простоту монтажа и надежную защиту дома.

Калькулятор стропил онлайн расчет для крыши


Расчет стропил не простаяя задача, однако, если Вы попали к нам на сайт, то рассчитать сможете гораздо легче и правильнее длину стропил, получить угол наклона крыши и сечение самих стропил становится элементарно. В этом Вам поможет Калькулятор стропил. Нагрузки, сечение и геометрия. Все, что от вас нужно сделать – это заполнить данные во всех вкладках, ответ будет в четвертой РЕЗУЛЬТАТ.

Порядок работы:
1. Вкладка 1. Геометрия.
a. Укажите половину ширины пролета «B» и длину свесов «S».
b. Выберите вариант расчет через угол крыши А, либо через высоту стойки Н и задайте значение
2. Вкладка 2. Нагрузки.
a. Задайте снеговой и ветровой район (калькулятор снеговых и ветровых нагрузок)
b. Укажите тип местности, где будет стоять объект
c. Выберите материал кровли
d. Задайте шаг стропил
3. Вкладка 3. Сечение
a. Задайте сорт дерева (1, 2 или 3 сорт)
b. На выбор укажите ширину стропильной ноги, либо отношение высоты к ширине h/b
4. Вкладка Результат
Нажмите кнопку «Расчет», итоговые значения сформируются в таблицу.

Для справки:
- расчетное сопротивление на изгиб дерева равно 21, 19.5 и 13 МПа для 1, 2 и 3 сортов дерева соответственно согласно СП 64.13330.2017 "Деревянные конструкции"
- коэффициент надежности для снеговой и ветровой нагрузки – 1.4
- коэффициент надежности для постоянной нагрузки – 1. 1
- если уклон крыши больше 60 градусов снегововая нагрузка отсутствует
- при значительных свесах стропил (0.8м свеса при полной длине стропил 3м, 1.2м при длине стропил 4м, 1.6м при длине стропил 5м, 2м при длине стропил 6м) образуется момент над опорой, который может быть больше пролетного момента, а значит и сечение стропил придется брать больше

Если данный калькулятор стропил онлайн оказался Вам полезен – не забывайте делиться им с друзьями и коллегами ссылкой в соц.сети, а также посмотреть другие строительные калькуляторы, они простые но здорово облегчают жизнь строителям и тем кто решил сам строить свой дом с нуля.

Коэффициенты поправки расчетного сопротивления дерева на изгиб приняты следующие:
Mдл = 0.66 - совместное действие постоянной и кратковременной снеговой нагрузок
Mв = 0.9 - нормальные условия эксплуатации дерева (влажность менее 12%)
Mт = 0.8 - эксплуатация дерева при температуре 50 градусов
Mсс = 0. 9 - срок эксплуатации конструкции 75 лет

Расчет стропильной системы двухскатной крыши: примеры, нюансы, советы

Большая часть строительства уже позади, и ваш будущий дом радует крепким фундаментом и ровными стенами? Самое время приступать к строительству крыши, которая будет защищать ваш домашний уют от сырости и непогоды. Но первое, что нужно сделать – спроектировать и рассчитать всю конструкцию до самой последней детали.

Помните, что на высоте все работы проходят сложнее, а потому лучше ничего не переделывать. Тем более, что сам расчет стропильной системы двухскатной крыши не сложен – сейчас в этом вы убедитесь сами! К слову, двускатную крыше еще называют щипцовой.

Итак, вот основные элементы такого каркаса:

  • Мауэрлат – это фундамент кровли, обычно представленный горизонтальным брусом, на который и опираются стропила.
  • Коньковый брус.
  • Наклонные балки и стропила.
  • Вертикальные стойки.
  • Обрешетка и дополнительные детали, придающие необходимой жесткости каркасу.

Ничего сложного – двускатная крыша как раз этим и радует:

Проект стандартной двускатной стропильной системы представляет собой две наклонные плоскости прямоугольной формы и ровные вертикальные торцы по бокам, называемые фронтонами. Такая крыша – одна из самых простых конструкций, со строительством которой успешно справляются даже малоопытные специалисты.

А вот ломаная двускатная крыша имеет уже другую архитектуру. Здесь верхняя более пологая крыша обычно строится с углом наклона 30°, а нижняя крутая – с наклоном 60°.

Ломаная двускатная крыша хороша тем, что на ней почти не задерживается снег и наледь, а вот мансардное помещение оказываются куда удобнее и уютнее. Причем в нижней плоскости такой крыши рационально делать мансардные окна, которые на более пологих плоскостях обычно становятся проблемой протечек и сырости – на них дольше задерживается дождевая вода.

Отметим, что ломаная стропильная система один из самых лучших вариантов для зданий шириной 6-8 м. Причем ломаный профиль вам будет легче собрать – для этого нужно всего лишь смонтировать прямо на земле нужные узлы, а все стойки и стропила просто обрезаем по шаблону:

Итак, первым делом при проектировании и просчете определитесь с полезной площадью мансарды, и исходя уже из этих данных решите, насколько высокими будут вертикальные стойки. А мансарду обычно в такой крыше делают – удобно ведь.

Предлагаем для удобства разобраться с понятиями:

Рассчитываем угол наклона скатов

Теперь рассчитываем наклон скатов. Так, если ваш дом имеет стандартную ширину 6-8 м, тогда угол скатов 45° оставит для жилого пространства мансарды слишком мало места. Делайте 60° — это самый удачный вариант, хотя и обойдется вам дороже. Кроме того, уже с 45° наклона вы сможете использовать любые кровельные материалы.

Редко, но случается, когда двускатная крыша изначально планируется ассиметричной – хотя бы ради того, чтобы в чердачном пространстве было место для обустройства жилой мансарды. Но в любом случае угол наклона стандартной двускатной крыши высчитывайте исходя из ветровых и снеговых нагрузок вашего региона.

Но учитывайте, что с увеличением угла наклона скатов увеличится и расход материалов, хотя и эксплуатационные характеристики такой крыши тоже будут выше:

Строят также двускатные крыши с неравными углами скатов, чтобы выразить оригинальный дизайн. В ней много недостатков, а потому вы советуем вам спланировать все-таки симметричную крышу, в основании которой равнобедренные треугольники.

Определяемся с видом стропил

У двускатной крыши их всего два.

Висячие стропила

Отличительная особенность этого вида стропильной системы в том, что опора здесь идет только на боковые стены сооружения, т.е. стропила попросту висят. Этот процесс в строительстве считается негативным, т.к. подобное проектирование ведет к распирающей нагрузке крыши и со временем стены могут даже деформироваться. А с десятилетиями – даже перекоситься. Вот почему для более гармоничного и безопасного распределения нагрузки продумайте дополнительные и вспомогательные элементы – затяжки, бабки, укосы.

Но есть у висячей стропильной системы и свои преимущества:

  • Монтажные работы такой крыши довольно просты.
  • Нет сложных узлов и других элементов для надежности системы.
  • У всей стропильной конструкции – высокая степень жесткости.

А еще висячие стропила не рекомендуются в регионах высокой ветровой нагрузки.

Наслонные стропила

Наслонная стропильная система характеризуется наличием внутренней опорной перегородки, которая располагается на одинаковом расстоянии от противоположных стен. На нее опирается вся кровля, а потому без наслонной системы не обойтись, если крыша будет иметь серьезный вес или размер.

Распределяем нагрузку стропил

А теперь важно максимально перераспределить нагрузку всех стропил на балки перекрытия. Если стропила нужно усилить, тогда добавьте в проект дополнительные накладки или большее, чем планировалось, сечение бруса.

Вес стропильной системы и кровельного покрытия

Рассчитываем все по таким таблицам:

В проекте также могут быть наклонные стойки, которые усиливают стропильную систему. Далее, ферму остроконечной крыши нужно будет усилить бабкой – центральной стойкой, которая соединит потолочную и коньковую балки.

Кроме того, важно, чтобы кровля могла легко переживать климатические диссонансы. Проще всего просчитывать и проектировать крыши в небольших странах, где по всей территории один и тот же климат. Вот почему у ирландцев принято строить одни конструкции, в жарких странах – другие, а шведов третьи. Просто в таких местностях веками складываются строительные традиции, которые на самом деле проверены на практике не одним поколением.

А вот в России такие традиции неоднозначны: где-то строят пологие низкие крыши и дома почти в земле, а где-то наоборот – высокие острые скаты у таких же высоких теремков. Дело в том, что климат в нашей стране разнообразен (естественно, из-за ее огромной территории), и в одних местностях пытаются справиться с тоннами снега, а в других – не дать шальному ветру сорвать все крыши в деревне. Поэтому все равно ориентируйтесь на опыт вашего региона и не принимайте слишком радикальных решений в просчете стропильной системы.

А узнать ветровую и снеговую нагрузку вашей местности не сложно при помощи таких карт:

Ветровая нагрузка

Итак, сила ветра оказывает боковое давление на крышу. Сталкиваясь с препятствием, ветер делится на два потока: вниз к фундаменту и вверх, под карниз. Если вы просчитаете все правильно, ваша крыша будет служить вам верой и правдой до самых правнуком, а если ошибетесь с расчетами – последствия будут печальными. Причем, если ветер срывает крышу в буквальном смысле этого слова, здесь не обойтись каким-нибудь небольшим ремонтом – придется строить заново всю стропильную систему.

Поэтому в строительном мире принято уделять особое внимание так называемому аэродинамическому коэффициенту крыши. Он зависит от ее угла наклона: чем круче, тем такая нагрузка будут больше и ветру будет легче опрокинуть кровлю. Чем ниже, тем сложнее, но здесь уже ветер будет действовать как подъемная сила, стремясь зацепить за карниз и сорвать, как шляпку гриба. А потому идеальная крыша для ветреных регионов – с небольшим углом наклона и минимальным карнизом. И уж точно не с висячими стропилами.

Другой опасный момент: в таких местностях ветер часто обрывает ветви у деревьев и разносит другие предметы. А чем выше кровля, тем больше вероятности, что с ней столкнется весь этот мусор. Пару царапин – и коррозия гарантирована. Поэтому от металлического покрытия тоже придется отказаться. Кроме того, если в вашей местности сильные ветра, мауэрлат укладывать близко к краю наружной стены не рекомендуется, чтобы порывы ветра не могли его сорвать.

Снеговая нагрузка

Снежный покров в зимние периоды на самом деле оказывает немалое давление на крышу. И чем севернее район, тем больше там таких осадков, и тем больше угроза пролома крыши, особенно при низком угле наклона. А потому проектировать и рассчитывать этот финишный элемент здания нужно осторожно, с учетом всех тонкостей и нюансов.

Особенно сложно продумать надежную крышу в тех районах, где периодическая смена температур – норма. Дело в том, что постоянное таяние снега, и его промерзание на следующий же день сказывается плохо на любом кровельном покрытии. В итоге деформируется вся стропильная система, разрушается гидроизоляции и утепление, а постоянные протечки кровли влекут за собой неприятную сырость и регулярные ремонты. У вас похожие погодные условия? Делайте ставку максимальную защищенность кровли!

Формула расчета угла наклона кровли в этом случае проста: чем выше уклон, тем меньше задерживается снег. В снежных регионах также забудьте о сложных формах крыши и многочисленности элементов. Рассчитывайте только простую конструкцию с высоким углом наклона, на которые обязательно нужно будет поставить снегодержатели (чтобы осадки не разрушили водосточную систему).

Естественно, собственноручно начертить всю стропильную систему, как в официальной проектной документации, довольно сложно, если только у вас не образование архитектора. Но вполне достаточно обладать теми теоритическими знаниями, которые вам дает эта статья и хотя бы сделать наброску, чтобы можно было уже закупать строительный материал. И можно пойти еще одним путем – использовать современные 3D программы. С такими, как «Автокад» и «3D Max» разобраться будет сложно, но вот в «Аркон» все необходимые расчеты и эскизы сделать легко.

Также, если у вас все еще остались вопросы, на нашем сайте вы всегда найдете специальные онлайн-калькуляторы, которые быстро выполнят все необходимые расчеты.

Расчет длины стропил: онлайн-калькулятор и методика

Ни одно здание себе невозможно представить без крыши.

Красивой и надежной.

А что является основой любой крыши?


Стропильная система.

От того, насколько правильно будет проведен расчет параметров элементов стропильной системы, будет зависеть, насколько крыша будет прочной и надежной.

Поэтому еще на стадии составления проекта здания выполняется отдельный расчет стропильной системы.

Факторы, учитываемые при расчете стропил


Невозможно выполнить расчет правильно, если не учесть интенсивность различных нагрузок, которые будут воздействовать на кровлю дома в разные периоды.

Влияющие на кровлю факторы принято классифицировать на:

  1. Постоянные нагрузки. К этой категории относят те нагрузки, которые на элементы системы стропил воздействуют постоянно.Независимо от времени года. К этим нагрузкам относятся вес кровли, обрешетка, гидроизоляция, тепло — и пароизоляция и все иные элементы крыши, которые имеют фиксированный вес и постоянно создают нагрузку на систему стропил.Если в планах установить на крыше какое-либо оборудование (снегозадержатели, антенна спутникового телевидения, антенна изернета, системы дымоудаления и вентиляции и пр.), то к постоянным нагрузкам следует обязательно прибавить вес такого оборудования.
  2. Переменные нагрузки. Эти нагрузки называют переменными из-за того, что стропильную систему они нагружают только в какой то определенный период времени, а в другое время эта нагрузка минимальна или ее нет вовсе.К таким нагрузкам относится вес снегового покрова, нагрузка от дующих ветров, нагрузка от людей, которые будут обслуживать кровлю и пр.
  3. Особый тип нагрузок. К этой группе относятся нагрузки, которые возникают в районах, где очень часто возникают ураганы или оказывается сейсмическое воздействие.В таком случае нагрузку учитывают, чтобы в конструкцию заложить дополнительный запас прочности.

Расчет параметров стропильной системы довольно сложен.

И новичку его сделать сложно, так как очень много факторов, которые влияют на крышу, необходимо учитывать.

Ведь, кроме вышеперечисленных факторов, необходимо также учесть вес всех элементов стропильной системы и крепежных элементов.

Поэтому на помощь расчетчикам приходят специальные программы для расчета.

Определение нагрузки на стропила


Вес кровельного пирога


Чтобы узнать нагрузку на стропила нашего дома, следует вначале вычислить вес кровельного пирога.

Такой расчет сделать несложно, если знать общую площадь кровли и материалы, которые используются при создании этого самого пирога.

Вначале считают вес одного квадратного метра пирога.

Суммируется масса каждого слоя и умножается на поправочный коэффициент.

Равняется этот коэффициент 1.1.

Вот типичный пример расчета веса кровельного пирога.

Допустим, вы приняли решение в качестве кровельного материала использовать ондулин.

И это верно!

Ведь ондулин является надежным и недорогим материалом. Именно по этим причинам он так популярен среди застройщиков.

Итак:

  1. Ондулин: его вес составляет 3 кг на 1 квадратный метр.
  2. Гидроизоляция. Используется полимерно-битумный материал. Один квадратный метр ее весит 5 кг.
  3. Слой утеплителя. Используется минеральная вата. Вес одного квадрата составляет 10 кг.
  4. Обрешетка, доски толщиной 2.5 см. Вес 15 кг.

Суммируем полученные данные: 3+5+10+15= 33 кг.

Теперь полученный результат необходимо умножить на 1.1.

Наш поправочный коэффициент.

Итоговая цифра получается 34.1 кг.

Это вес одного квадратного метра кровельного пирога.

Общая площадь кровли, например, 100 кв. метров.

Значит, весить она будет 341 кг.

Это очень мало.

Вот в этом и есть одно из преимуществ ондулина.

Рассчитываем снеговую нагрузку


Момент очень важный.

Потому, что во многих районах нашей зимой выпадает довольно приличное количество снега.

А это очень большой вес, который обязательно учитывают!

Хотя такая нагрузка является переменной.

Для расчета снеговой нагрузки используется карта снеговых нагрузок.

Определяете свой регион и выполняете расчет снеговой нагрузки по формуле

S = Sg х µ.

В этой формуле:

— S является искомой снеговой нагрузкой;

— Sg – масса снежного покрова.

Учитывается вес снега на 1 кв. метр.

Этот показатель свой в каждом регионе.

Все зависит от месторасположения дома.

Для определения массы и используется карта.

— µ — это коэффициент поправки.

Зависит показатель этого коэффициента от угла наклона кровли.

Если угол наклона скатов составляет меньше 25 градусов, то коэффициент равняется 1.

Еще о том, как определить угол наклона крыши..

Об уклоне плоской кровли по ссылке. Зачем нужен плоской крыше уклон и какова его минимальная величина.

Фотографии карнизных свесов кровли здесь. Чем подшиваются карнизные свесы.

При угле наклона 25 — 60 градусов коэффициент равняется 0.7.

Если угол наклона больше, чем 60 градусов, то коэффициент не учитывается.

Например, дом построен в Московской области.

Скаты имеют угол наклона 30 градусов.

Карта нам показывает, что дом располагается в 3 районе.

Масса снега на 1 кв. метр составляет 180 кг.

Выполняем расчет, не забывая про коэффициент поправки:

180 х 0,7= 126 килограмм на 1 кв. метр кровли.

Определение ветровых нагрузок


Для расчета нагрузок от ветра также используют специальную карту с разбивкой по зонам.

Используют такую формулу:

W=Wo х k.

Где

Wo – это нормативный показатель, определяемый по таблице.

В каждом регионе существуют свои таблицы ветров.

А показатель k – это поправочный коэффициент, который зависит от высоты дома и типа местности.

Рассчитываем деревянные стропила


Длина стропил


Расчет длины стропильной ноги относится к самым простым геометрическим расчетам.

Поскольку вам понадобится всего лишь два размера: ширина и высота, а также теорема Пифагора.

Чтобы расчет был более понятным, посмотрите на рисунок ниже.

Нам известны два расстояния:

— а – это высота от нижней до верхней точки внутренней части стропил.

Первый катет;

— b – это величина, равная половине ширины крыши.

Второй катет.

— с – это гипотенуза треугольника.

Та самая стропильная нога, длину которой мы ищем.

Дальше в соответствии с теоремой Пифагора

с²=a²+b².

То есть,

с²=(2 х 2)+(3 х 3).

Итого с²=4+9=13.

Теперь надо получить корень квадратный из 13.

Можно, конечно, взять таблицы Брадиса, но на калькуляторе удобнее.

Получаем 3.6 метра.

К этому числу теперь нужно прибавить длину выноса d чтобы получить искомую длину стропил.

Рассчитываем и подбираем сечение элементов стропильной системы


Сечение досок, которые мы будем использовать для изготовления стропил и прочих элементов системы стропил, зависит от того, какую длину имеют стропила, с каким шагом они будут устанавливаться и от величин снеговой и ветровой нагрузки, которые существуют в конкретном регионе.

Для простых конструкций используют таблицу типовых размеров и сечений доски.

Если конструкция очень сложная, то лучше использовать специальные программы.

Рассчитываем шаг и количество стропильных ног


Шагом стропил называется расстояние между их основаниями.

Специалисты считают, что минимальное расстояние должно составлять 60 см.

А оптимальным расстоянием является 1 метр.

Выполняем расчет расстояния между стропилами:

  • выполняем измерение дины ската по карнизу;
  • затем полученную цифру следует разделить на предполагаемый шаг стропил. Если шаг планируется 60 см, то следует делить на 0.6.Если 1 метр – то делить на 1. О предварительном выборе шага будет дальше;
  • затем к поученному результату следует прибавить 1 и округлить полученное значение в большую сторону. Таким образом, получаем количество стропил, которые могут быть установлены на крыше вашего дома;
  • общую длину ската необходимо разделить на количество стропил, чтобы получить шаг стропил.

Например, длина ската кровли равняется 12 метров.

Предварительно выбираем шаг стропил 0.8 метра.

Далее расчеты выглядят так:

12/0.8 = 15 метров.

Прибавляем единицу 15+1=16 стропил.

Если бы получилось дробное число, то мы бы округлили его в большую сторону.

Теперь от 12 метров следует поделить на 16.

В итоге 1216=0.75 метра.

Вот оптимальное расстояние между стропилами на одном скате.

Также может быть использована таблица, о которой говорилось раньше.

Рассчитываем деревянные балки перекрытия


Для деревянных балок оптимальная величина пролета составляет от 2.5 до 4 метров.

Оптимальное сечение – прямоугольное.

Соотношение высоты и ширины 1.4:1.

В стену балка должна заходить не менее чем на 12 см.

В идеале балки крепят к анкерам, который заранее установлен в стене.

Гидроизоляция балок выполняется «по кругу».

При расчете сечения балок учитывается нагрузка от собственного веса (как правило, 200 кг/кв. метр), и эксплуатационная временная нагрузка.

Ее значение равняется нагрузке постоянной – 200 кг/кв. метр.

Зная величину пролета и шаг установки балок, по таблице высчитывается их сечение:

Пролет (м)/ Шаг установки (м) 2.0 2.5 3.0 4.0 4.5 5.0 6.0
0.6 75х100 75х150 75х200 100х200 100х200 125х200 150х225
1 75х150 100х150 100х175 125х200 150х200 150х200 175х250

Если же требуется более точный расчет, то пользуются калькулятором Романова.

Расчет стропил односкатной крыши


Односкатная крыша – самый простой вариант кровли.

Но такой вариант подходит не для каждой постройки.

И расчет стропил требуется в любом случае.

Расчеты односкатной кровли начинаются с определения угла наклона.

А зависит он от того, в первую очередь, какой материал вы планируете использовать для крыши.

Например, для профнастила минимальный угол равняется 8 градусов.

А оптимальный – 20 градусов.

Расчетные программы


Если онлайн-калькуляторы выполняют несложные расчеты, то специальное программное обеспечение способно посчитать все, что вам нужно.

И таких программ довольно много!

Самыми известными из них являются 3D Max и Автокад.

У таких программ всего два недостатка:

  • чтобы ими пользоваться, необходимо обладать определенными знаниями и опытом;
  • такие программы платные.

Существует ряд бесплатных программ.

Большинство программ можно скачать на свой компьютер.

Или пользоваться ими онлайн.

Видео о расчете стропил.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Онлайн-калькулятор длины стропил

Рассчитайте длину обычных стропил с помощью этого бесплатного и удобного онлайн-инструмента, введя размер для ширины крыши, выбрав угол наклона крыши и толщину конька. Результаты запускаются автоматически. В их числе:

  • Длина стропила.
  • Подъем стропила.
  • Прогон стропила.
  • Высота подмостей

Введите значение ширины крыши (снаружи наружу) в футах, дюймах и долях, дюймах и долях или используйте поле дюймов, чтобы ввести значение в десятичных дробях, если вам так больше нравится.См. Подробные инструкции ниже, если у вас возникнут дополнительные вопросы.

  • Если на рабочем месте нет подключения к Интернету, откройте эту страницу на устройстве, таком как ноутбук или смартфон, в месте, где есть подключение к Интернету. После открытия этой страницы калькулятор будет работать без подключения к Интернету.
  • Произведите прямое измерение ширины крыши. Это должно быть из стен одинаковой высоты. Если это не так, щелкните здесь, чтобы просмотреть счетчик стропил неровной стены.
  • Используйте числовые поля для ввода значения в футах, дюймах и дробях, дюймах и дробях.
  • Затем используйте раскрывающийся список, чтобы выбрать значение дроби.
  • Для опытных пользователей просто введите десятичное значение в поле в дюймах.
  • Используйте чертежи, чтобы установить наклон крыши. Выберите уклон крыши.
  • Определите толщину гребня и используйте раскрывающийся список, чтобы выбрать ее.

Результаты автоматически запускаются, как только любое из значений введено или изменено.Длина стропила определяется от длинной точки гребня, прорезанного сверху вниз вдоль верхнего края доски, до того же отвеса на пазе стропила. Следующий результат - забег. Это горизонтальное измерение от внешней стороны стены до внутренней части конька. Затем подъем - это измерение по вертикали от верха стропила по внешнему краю отвеса на выемке. Это также известно как HAP (высота над пластиной). Подмости - это величина в дюймах, которая представляет собой расстояние по вертикали от верха HAP до верха прогулочной доски.

Детали стропил

Верх стропила обычно примыкает к коньку. Митра - это просто отвес. В точности посадки быть не должно. Если есть заметный пробел, это должно быть красным флажком для расследования.

Часть стропила, которая сидит на стеновой плите, известна как пасть птицы. Это комбинация двух сокращений. Есть отвес, который помещается на расстоянии, возвращаемом калькулятором, измеряемом непосредственно вдоль верхней части доски от гребневого выреза, и есть ровный уклон (задний откос), который должен полностью прилегать к настенной плите с небольшим количеством или без него. настенная пластина слева.То, что осталось от отвеса, называется HAP.

Стропильный хвостик не учитывает калькулятор. Его следует полностью выложить обрамляющим квадратом. На хвосте не должно быть «одичалых» частей, которые позже придется подрезать.

Стропила - это наклонные балки, которые выдерживают вес крыши. Обычно они тянутся от настенной плиты до конька. У них есть ограничения на то, как далеко они могут простираться, и правила того, как они должны быть расположены и закреплены.Щелкните здесь, чтобы просмотреть графики IRC 2012 года и строительные нормы и правила.

Выкладка расчетного стропила

  • Поместите доску на козлы козлы так, чтобы корона была от вас.
  • Используйте квадрат для обрамления, чтобы наметить отвес как можно ближе к концу доски. Я предпочитаю использовать правую сторону доски для гребня. Идите вперед и увидите эту отметку.
  • Зацепите длинный наконечник рулеткой, вытяните его по всей длине и сделайте отметку вдоль того же верхнего края доски.
  • Снова используйте квадрат для обрамления, чтобы отметить еще один разрез по отвесу. Он должен быть параллелен срезу гребня. Это начало птичьего рта.
  • Отметьте посадочный разрез пасти птицы так, чтобы он пересекал вертикальный разрез под углом 90 ° и покрывал большую часть или всю настенную пластину.
  • Выложите хвост таким же обрамляющим квадратом.

Обычный стропильный каркас | ЭТО

Как молодой плотник (или, лучше сказать, «помощник») я всегда поражался мастерству кровельщиков.Казалось, что стропила крыши легко подрезать и подогнать с помощью только квадратного каркаса. Весь процесс меня озадачил. В те ранние годы я несколько раз пробовал делать это сам, но безуспешно. Со временем старый плотник по имени Рич Мерфи поднял меня на крышу и помог разложить и вырезать обратный фронтон, используя рамный квадрат и карманный справочник его кровельщика или «библию». Этот опыт побудил меня овладеть искусством резки кровли. Не могу сказать, что когда-либо справлялся с этим, но я прошел долгий путь с тех пор, как Рич любезно нашел время, чтобы помочь мне понять, что происходит.

Конечно, это было несколько десятилетий назад. Сегодня я использую калькулятор, чтобы определить длину и углы стропил. Без сомнения, строительный калькулятор - это самый быстрый способ сориентироваться на крыше.

Рядом: Construction Master Pro (слева) и приложение BuildCalc на iPhone (справа) (Примечание: щелкните любое изображение, чтобы увеличить)

Строительные калькуляторы предварительно запрограммированы формулами Пифагора для нахождения значений прямоугольных треугольников, а крыши - это все, что связано с прямоугольными треугольниками.Эти калькуляторы устраняют часть запоминания и все диаграммы. Они помещают всю информацию в красивый, чистый, легкий для понимания интерфейс.

Есть также две похвальные версии программного обеспечения, доступные в виде приложений для смартфонов: одна от Calculated Industries, а другая от BuildCalc. По сути, они делают то же самое, что и настоящий строительный калькулятор, но я предпочитаю настоящие - если я собираюсь уронить калькулятор в грязь, я бы предпочел, чтобы это не был мой дорогой смартфон!

Использование строительного калькулятора

Значения на калькуляторе, который мы используем для обычного каркаса крыши, следующие: Уклон, Подъем, Шаг и Диагональ.Если у вас есть какие-либо два из этих значений, калькулятор быстро вычислит остальную часть прямоугольного треугольника, что означает, что он расскажет вам все остальное, что вам нужно знать о стропилах.

В большинстве случаев у меня есть два значения: пробег здания и указанный шаг, поэтому я использовал эти значения для примера в этом онлайн-руководстве:

Глядя на нашу модель крыши, мне нужно найти два элемента, которые дадут мне всю информацию, необходимую для каркаса крыши.

Ширина здания в этом примере составляет 6 футов 3/4 дюйма, включая обшивку.

Каждое стропило перекрывает только половину ширины здания и начинается с лицевой стороны балки конька. Для простоты и во избежание ошибок первое, что я делаю, это вычитаю полную ширину коньковой балки из ширины здания: в этом примере 6 футов 3/4 дюйма - 1 ½ дюйма = 5 футов 11 1 / 4 дюйма

Я записываю это на моем шаблоне стропила как скорректированный общий пробег.Затем я делю это на 2, чтобы получить фактический пробег каждого стропила. Результат на моем калькуляторе Construction Master составляет 2 фута 11 5/8 дюйма. Затем я нажимаю клавишу Run, давая калькулятору указание использовать этот размер в качестве «бега», который является первым элементом прямоугольного треугольника, над которым я работаю. с участием.

Мне нужен еще один элемент, и в этом случае я знаю уклон крыши, который составляет 6/12. Поэтому я ввожу число 6 в калькулятор, затем нажимаю клавишу "Дюйм", а затем нажимаю клавишу "Шаг".Примечание. Важно не забывать нажимать кнопку «Дюйм» при вводе уклона крыши - без этого калькулятор рассматривает введенное число как «градусы уклона» вместо соотношения подъема / спуска крыши.

Теперь у калькулятора есть все необходимые детали, и он может предоставить мне каждую бит информации об этом треугольнике. Например, я также хотел бы знать размер диагонали, который поможет мне спланировать разрез сиденья. Все, что мне нужно сделать, это нажать кнопку Diag, и калькулятор отобразит размер: 3 фута.3 13/16 дюйма. Я записываю это измерение и на шаблон стропила.

Затем я нажимаю клавишу Rise и записываю это число: 1 фут 5 13/16 дюйма

Обязательно выполните все вычисления несколько раз, очищая калькулятор между ними. Если все результаты совпадают, вы можете исключить любые ошибки нажатия клавиш.

Макет

Следующим этапом является разметка и распил стропила. Сначала я прикрепляю набор ступенек к своему обрамляющему квадрату, чтобы делать точные повторяющиеся отметки.В этом случае я прикрепляю калибры с шагом 6/12 - 6 дюймов на язычке квадрата и 12 дюймов на корпусе квадрата. Я тщательно выравниваю эти размеры по краю стропильного материала, а затем устанавливаю калибры.

Укладывая угольник поверх стропильного материала, я начинаю с разметки отвеса на вершине стропила. Имейте в виду, что для большинства работ по обрамлению язычок (тонкая сторона) - это вертикальный разрез, а корпус (более широкая сторона) - горизонтальный разрез или разрез.

Я делаю этот вертикальный надрез на пике пилой, прежде чем отмечать свой вырез сиденья (или «птичий рот», на некотором просторечии). Таким образом, мне есть за что зацепить рулетку, что очень удобно для длинных стропил.

Измеряя расстояние от кончика стропила, я отмечаю диагональный размер вдоль верхнего края стропила.

Затем, используя свой квадрат для обрамления (некоторые плотники предпочитают использовать квадрат скорости, но квадраты скорости не так точны, особенно на дробных шагах), я провожу параллельную отвесную линию поперек стропила, проводя разметку вдоль языка квадрата.Эта линия представляет собой отвес на стропиле на краю здания.

Отрезок сиденья (или «птичья пасть») отсчитывается от этой строки. Если вы строите каркас с нуля и не подбираете высоту стропил (что будет рассмотрено в следующей статье), вам нужно будет решить, какого размера должен быть вырез сиденья. Для большинства норм требуется как минимум 1 ½ дюйма посадочного места на верхней пластине. Мне нравится, чтобы ширина сиденья была такой же, как у стены, включая обшивку.

В моей модели здесь и на большинстве моих работ с использованием стен 2 × 4 размер сиденья 4 дюйма.с обшивкой. С более широкими пластинами вы не можете прорезать стропило более чем на треть его общей ширины - это слишком ослабит конструкцию. Я обычно использую 4 дюйма, и он хорошо работает с большинством крыш.

Чтобы сделать 4-дюйм. срез сиденья, я поворачиваю квадрат на 180 градусов от вертикальных разрезов, которые я отмечал до сих пор, - таким образом, размеры ступенек будут сопоставлены с нижним краем стропила. Затем я перемещаю квадрат по нижнему краю, пока отметка 8 дюймов на корпусе не пересечет параллельную отвесную линию, которую я провел ранее; вы увидите, что линия, которую я провожу, будет ровно 4 дюйма.длинный.

Для меня это самый быстрый способ нарисовать вырез сиденья.

Затем, пока у меня есть угольник, его легко сдвинуть, чтобы отметить выступ стропила (если у меня вылет меньше 12 дюймов). В моем случае это 6 дюймов, и я провожу еще один отвес, чтобы начать резку стропила.

Установка стропил

Прежде чем устанавливать стропила, я предпочитаю сначала установить конек. Вот почему я записал размер подъема нашего стропила.

Я мог бы рассчитать это на своем строительном калькуляторе, но, честно говоря, мне легче его нарисовать - это намного безопаснее, поскольку рисование позволяет легче отслеживать числа. Вычерчивая его на исторической опоре, я нахожу высоту столба, а затем могу вырезать историческую опору, чтобы закрепить гребень.

Для этого я начинаю с расчетного подъема стропила и измеряю это расстояние от нижней части стойки. Я отмечаю это на посте и маркирую. В данном случае это измерение составляет 1 фут.5 13/16 дюйма

Чтобы добраться до вершины конька, мне нужно измерить HAP стропил или «высоту над пластиной». Глядя на иллюстрацию (ниже), вы можете увидеть треугольник, который рассчитал наш строительный калькулятор. Калькулятор не имеет представления о глубине пропила сиденья или размере стропильного материала - проще всего измерить расстояние от среза сиденья до верхнего края стропила, которую я вырезал, и это HAP.

Я добавляю это измерение к Подъему и маркирую его.Высота столба теперь будет на уровне верхней отметки гребня. В этом примере у моего стропила 4 дюйма. HAP.

Затем, поскольку я хочу закрепить гребень, я измеряю глубину балки гребня (в моем примере 5 ½ дюйма) и измеряю вниз от отметки линии HAP. Эта линия представляет высоту сообщения. Теперь я знаю, что если я его отрежу, оно подойдет.

Математически: (RISE + HAP) - глубина коньковой балки = высота стойки

В реальной жизни (не в математике) не все идеально.Я обычно вычитаю от 1/4 до 1/2 дюйма больше, чтобы позволить мне идеально закрепить гребень в нужном положении. Намного легче установить регулировочную пластину 1/2 дюйма, чем отрезать 1/2 дюйма от после того, как гребень окажется на стойке.

Процесс довольно прост - никаких сложных диаграмм или таблиц. И, как говорит Том Брюэр, нам всем нравится, когда план слагается и действительно работает!

(рисунки SketchUp, сделанные Уильямом Тоддом Мердоком)

Калькулятор длины стропил

Ни один дом не обходится без прочной крыши, и для ее строительства вам потребуются подходящие стропильные фермы - именно это поможет вам найти этот калькулятор длины стропил! 🏠

С помощью этого инструмента вы можете в кратчайшие сроки рассчитать размеры ваших кровельных ферм.Однако этот инструмент - больше, чем просто калькулятор стропил ! Вы также можете использовать его, чтобы вычислить количество ферм для вашей крыши, и, пока вы работаете, быстро оценить общие затраты на покупку и установку.

Прочтите, чтобы увидеть математические расчеты, лежащие в основе расчета размеров фермы, узнать, как рассчитать длину стропил , и выучить формулу длины стропил.

Как пользоваться калькулятором длины стропил?

У нашего инструмента есть два приложения.Вы можете использовать его либо как калькулятор длины стропил , который оценивает размеры ваших ферм для вас, либо как счетчик количества стропильных ферм , который также позволит вам оценить затраты на стропильные фермы (он даже включает цена установки).

Чтобы начать расчеты, вам нужно выбрать один из двух вариантов, упомянутых выше. В поле над иллюстрацией выберите либо «длину стропил», либо «количество ферм».

  1. Если вы выбрали длину стропил :

Начните с решения, на чем вы хотите, чтобы расчеты основывались.Вы можете выбрать подъем крыши (высота) или уклон крыши (уклон, создаваемый стропилами). Если вы хотите узнать больше о том, как он рассчитывается, воспользуйтесь нашим калькулятором уклона крыши.

  • Если вы выбрали подъем , все, что вам нужно сделать, это ввести его значение , ввести пролет крыши , и калькулятор вернет длину стропил в самом нижнем поле.

Обратите внимание, что калькулятор длины стропил работает в обе стороны, то есть вы также можете использовать его для расчета подъема или разбега! Если вы уже знаете длину стропил и хотите определить другие размеры, просто введите два известных, и вы получите третий.

  • Если вы решили включить в свои расчеты уклон крыши , вам нужно будет ввести пролет и уклон крыши , чтобы получить длину стропил. После этого вы увидите длину стропил в самом нижнем поле.

    Здесь наш калькулятор работает в обе стороны. Вы можете ввести любое из двух значений, чтобы вычислить третье.

    Вы можете ввести наклон крыши в любом формате (угол, процент, соотношение), и наш инструмент автоматически сообщит вам другие.

  1. Если вы выбрали кол-во ферм :
  • Введите длину крыши , межосевое расстояние (расстояние между серединами двух соседних ферм крыши), и калькулятор стропил вернет количество необходимых ферм крыши .

  • Наш инструмент также может определить приблизительную стоимость стропильной фермы. В соответствующих полях калькулятора решите, хотите ли вы, чтобы включал в расчеты стоимость установки .

    • Если вы выберете , единственное, что останется ввести, - это стоимость одной фермы крыши . Калькулятор длины стропил вернет общие расходы в самом нижнем поле.

    • Если вы выберете Да , вам также необходимо будет указать , сколько за единиц времени подрядчик будет взимать с вас плату за установку ферм , а также ожидаемую продолжительность установки . Как только вы заполните все переменные, вы увидите общие расходы внизу калькулятора.

Не волнуйтесь, если вы не уверены, что именно означает пролет крыши, подъем, расстояние между центрами и т. Д. - мы подготовили иллюстрацию переменных, которые вам нужно заполнить в калькуляторе.

Как рассчитать длину стропил?

Калькулятор длины стропил позволяет рассчитать размеры фермы с использованием двух немного разных наборов переменных. Все сводится к тому, какая информация у вас уже есть. Обычно это либо уклон , либо подъем крыши.Более того, формула, используемая для расчета размеров стропильных ферм, вы, вероятно, хорошо знаете - это точно такая же формула, которую вы используете для описания прямоугольного треугольника ** ** - Пифагора!

Мы используем следующие формулы:

  1. Для расчетов на основе подъема крыши :

подъем² + пролет² = длина стропил² ,

означает, что:

длина стропил = √ (подъем² + ход²) .

  1. Для расчетов с уклоном крыши :

Формула, используемая для расчета длины стропил по уклону крыши, фактически аналогична приведенной выше. Единственное отличие состоит в том, что нам нужно сначала рассчитать подъем крыши, используя уклон. Итак, что вам нужно сделать в первую очередь, это определить шаг, используя следующую формулу:

подъем / ход = шаг ,

в процентах, что означает:

подъем = ход * шаг .

Мы можем объединить эти два уравнения, чтобы получить формулу длины единого стропила, основанную на уклоне крыши:

длина стропил² = (прогон * шаг) ² + прогон²

длина стропил = √ ((прогон * шаг) ² + прогон²)

длина стропил = прогон * √ (шаг² + 1)

Если вы не уверены в таких терминах, как пролет и подъем крыши, см. Иллюстрацию ниже:

(Изображение создано на основе: фермы королевской стойки 3D, созданной Джорджем Пондерево, по лицензии Creative Commons Attribution-Share Alike 3.0 Непортированная лицензия.)

Как рассчитать количество и стоимость стропильных ферм?

Как вы знаете, определение длины стропил и других размеров фермы - не единственное, для чего вы можете использовать этот инструмент! Наш калькулятор инструментов может также помочь при планировании вашего проекта крыши , подсчитав количество ферм и показывая вам ожидаемые затраты на материалы и их установку. Для этого используются следующие уравнения:

  • кол-во ферм = ((длина крыши * 12) / 24) + 1 ,

округляется до ближайшего целого числа (например, если результат равен 14.5, нужно получить 15 ферм).

Для расчета затрат используем следующие две формулы:

В том числе затраты на установку:

  • общие затраты = количество ферм * цена одной фермы + стоимость единицы времени * продолжительность работы

Без затрат на установку:

  • общие затраты = количество ферм * цена одной фермы

Если вас интересует более подробная информация о расчете количества стропильных ферм, ** посетите наш калькулятор кровельных ферм.**

Если вы не уверены в терминах, таких как межцентровое расстояние, см. Иллюстрации ниже:


(Изображение создано на основе: фермы королевской стойки 3D, созданной Джорджем Пондерево, под лицензией Creative Commons Attribution-Share Alike 3.0 Unported.)

Калькулятор стропил - оценка длины и стоимости замены стропил

Калькулятор кровельных стропил рассчитает длину, размер доски, количество, стоимость доски и общую стоимость пиломатериалов!

Оценки основаны на площади вашего дома (длина и ширина) и уклоне крыши.

Цены основаны на предложениях различных складов пиломатериалов и поставщиков строительных материалов.

Этот инструмент предоставит вам общее количество стропил, необходимых для работы (включая коньковые доски), длину каждого стропила, длину пиломатериалов (досок) для каждого стропила, а также общую стоимость всех материалов, представленных в удобном для понимания виде. форма.

х

Нижний предел

Средний диапазон

Высокий уровень

Материалы

$ 1879

$ 2042

$ 2593

Стоимость / с.F.

$ 3,05

$ 3,31

4,2

Общая стоимость

$ 4598

$ 4998

$ 6348

Посмотреть цены рядом с вами!

Начать здесь - Введите свой почтовый индекс

Как пользоваться калькулятором стропил

Используйте диаграмму справа, чтобы правильно ввести размеры вашей крыши - это поможет вам более точно рассчитать длину доски.

Отлично подходит для строителей, строителей, подрядчиков, генеральных директоров и архитекторов и будет полезен при планировании новых строительных проектов.

1) Укажите площадь основания дома: Длина - это сторона свеса крыши (желоба). Ширина или пролет - это двускатная сторона крыши, которая используется при расчете длины и стоимости стропил.

2) Введите длину свеса: Большинство домов имеют свесы (софиты), которые необходимы для защиты внешних стен и фундамента дома от стекания воды с крыши. Введите желаемую длину свеса - это повлияет на длину стропил и пиломатериалы, необходимые для работы.

3) Введите уклон / уклон крыши: Уклон крыши - это величина подъема крыши над пролетом крыши с использованием 12 в качестве основы для спуска крыши.Пример. Если ваша крыша поднимается на 5 дюймов на каждые 12 дюймов пробега, введите 5 в качестве уклона крыши. Если у вас угол наклона крыши в градусах, используйте наш расчет угла наклона крыши, чтобы преобразовать градусы в значение «уклона».

4) Выберите шаг и ширину стропил:
Расстояние между стропилами (и длина крыши) будет использоваться для определения количества стропил, необходимых для вашего проекта.
Размер / ширина пиломатериалов (доски 2x8 дюймов, 2x10 дюймов или 2x12 дюймов) будут использоваться для оценки стоимости каждого стропила, а также общей стоимости (без учета местного налога с продаж).

Стропила ДЛИННЫМИ 20 футов: Магазины товаров для дома НЕ продают сосновые доски длиннее 20 футов. Если вам нужны стропила длиной 20 футов 1 дюйм или больше, вам понадобится стропильная доска из LVL (ламинированного шпона), которая представляет собой желтую фанерную доску, сделанную для строительных целей.

LVL ОЧЕНЬ дорого, но снимает ограничение в 20 футов для обычной сосновой доски. LVL бывают стандартной длины 24 ', 28', 30 'и 32'. Если вам нужны более длинные LVL, их можно заказать по индивидуальному заказу.

Калькулятор автоматически переключит вашу доску с СОСНЫ на LVL, когда вы превысите 20-футовый порог длины стропила.

LVL цены указаны за фут за размер. Нет "цены доски", это означает, что доска 24 фута 2x10 дюймов будет стоить столько же за фут, сколько доска 32 фута 2x10 дюймов. Единственная разница - длина.

LVL Стоимость стропил (за погонный фут):

Указанные ниже цены были получены от компании National Lumber в Ньютоне, Массачусетс. Это «розничные» цены, и если у вас есть учетная запись и вы работаете с внешним продавцом, вы обычно можете получить скидку 3-7%.Размеры НОМИНАЛЬНЫЕ, что означает, что плата 2x8 на самом деле составляет 1,75 x 7,25 дюйма.

2x8 - 4,37 $ / пер. футов.
2x10 - 5,23 $ / пер. футов.
2x12 - 6,48 $ / пер. футов.
2x14 - 8,35 $ / пер. футов.
2x16 - 9,24 $ / пер. футов.

Ограничения стропильного калькулятора

Этот инструмент предназначен для пиломатериалов длиной до 20 футов, которые обычно можно купить в местных магазинах товаров для дома и на лесных складах.Если длина ваших стропил превышает 20 футов, у вас есть два варианта:

1) Большинство складов пиломатериалов и поставщиков строительных материалов продают доски размером 2 x 12 дюймов на 24 фута по 45-55 долларов за штуку. Доски большего размера НЕ доступны.

2) Если вам нужны стропила длиной более 24 футов, вам придется использовать деревянные стропила.

Для расчета цен мы использовали онлайн-цены Home Depot, которые сопоставимы с ценами Lowe на доски того же размера. Цены на лесоматериалы будут немного выше, но предположительно будет древесина лучшего качества.

Для получения информации о ценах для специального заказа (24-футовые доски или конструкционные деревянные стропила) обращайтесь к местным поставщикам строительных материалов или на склады пиломатериалов.

Дополнительные ресурсы

Если вы находитесь на стадии планирования строительства своего дома и вам нужно выяснить, сколько стоит черепица, используйте этот инструмент, чтобы получить точную оценку для черепицы с тремя вкладками и архитектурной черепицы.

Если вам необходимо оценить стоимость замены кровли, воспользуйтесь нашим оценщиком. Это даст вам низкие, средние и высокие затраты на лучшие материалы, в том числе: черепицу, шифер, глиняную черепицу, дерево и металлическую крышу.

Связанные

Опубликован:

Это руководство по кровле представлено Лео Б.

Я работаю кровельщиком 15 лет и специализируюсь на металлических и плоских кровлях.

Есть вопрос или проблема с кровлей? Задайте мне любой кровельный вопрос!

Подрядчики по кровельным работам - присоединяйтесь к нашему бесплатному справочнику местных кровельщиков , чтобы привлечь больше клиентов!


Как рассчитать длину стропил крыши

Перед тем, как начать расчет, нам необходимо знать некоторые технические термины, относящиеся к скатной крыше.

Стропила крыши:

Стропила - это расстояние между коньком или вальмой крыши до стеновой плиты внешней стены.

Пролет крыши:

Пролет - это расстояние между опорами арки, балки или фермы крыши.

Подъем крыши:

Это расстояние по вертикали между стеной и вершиной выступов.

Шаг крыши:

Уклон крыши - это ее вертикальный подъем над горизонтальным пролетом. Угол, или наклон крыши, рассчитывается по количеству дюймов, на которые она поднимается по вертикали на каждые 12 дюймов по горизонтали.Например, крыша, которая поднимается на 6 дюймов на каждые 12 дюймов горизонтального пробега, имеет уклон 6/12.

Стандартного универсального ската крыши не существует. Он варьируется в зависимости от культуры, климата, стиля и доступных материалов. Наиболее распространенный уклон крыши составляет от 4/12 до 9/12.

Шаг = подъем / спуск

Пробег крыши:

В каркасе крыши проход - это расстояние от внешней стороны верхней плиты стены до точки непосредственно под центром конька.Проще говоря, пробег - это половина длины пролета.

Run = Span / 2

Exmple 1:

Учитывая,

Span = 30 футов

Шаг = 5/12

Run = Span / 2 = 30/2 = 15 футов .

Длина стропил = ??

Согласно теореме Пифагора, a ² + b ² = c ²

Ход ² + Rise ² 3 = 902 √ Ход ² + подъем ² )

Шаг = 5/12

Подъем / бег = 5/12

∴ Подъем = бег x 5/12 = 15 x 5/12 = 6.25 футов

Стропила ² = Шаг ² + Подъем ² = 15 ² + 6,25 ² = 264,0625

∴ Стропила = 264,06253 = 16,2534 фута Пример 2

Расчет длины стропил с использованием угла:

Дано,

Длина крыши = 30 футов

Подъем = 6 футов

Угол = 20 °

Мы знаем,

Sinθ = Противоположность / Гипотенуза

Cosθ = Соседний / Гипотенуза

tanθ = Противоположный / Соседний

В указанном выше треугольнике

a = Противоположный = Прогон

b = Соседний = Подъем

c = Гипотенуза = Стропила

Cosθ = Соседний / Гипотенуза = b / c

c = b / Cosθ = 6 / Cos20 ° = 6.38 футов

∴ Длина стропил = 6,38 фута

Если вам понравилась эта статья, поделитесь ею с друзьями.

Резка обычных стропил | JLC Онлайн

Возвращаясь к основам , чтобы заложить прочную основу для следующего поколения строителей, JLC запускает новую серию основ для обучения профессиям. Мы сосредоточимся на некоторых навыках, которые разносторонний плотник должен приобрести в течение первого года работы. Наша цель - предоставить учебник для людей, желающих войти в отрасль, а также освежить в памяти ветеранов и предоставить бизнес-менеджерам инструмент, который они могут использовать при обучении сотрудников.Мы расскажем как о каркасе, так и об отделке, от раскладки и резки общих элементов каркаса до подвесных дверей и беговой отделки. Мы поговорим о технических аспектах каждого компонента и затронем основную терминологию, которая имеет решающее значение для четкого и лаконичного общения на рабочем месте.

В этом первом выпуске мы начнем с каркаса крыши:

Цель: Продемонстрировать основы расчета, разметки и резки обычного стропила для полной двускатной крыши, односкатной крыши на крыльце или небольшое дополнение.

Необходимые навыки:

  • Умение читать на рулетке / линейке.
  • Знакомство с использованием Speed ​​Square.
  • Умение безопасно работать с циркулярной пилой.

Инструменты: Есть несколько подходов к выкладке стропил. Я расскажу о наиболее эффективном из найденных мною методах, в котором используется калькулятор Construction Master * и квадрат макета. Единственные другие инструменты, необходимые для разметки, - рулетка и острый карандаш.

Чтобы распилить стропило, вам понадобятся:

  • Циркулярная пила
  • Ручная пила или лобзик
  • Защитные очки

* Для обзора калькулятора Construction Master посмотрите видео здесь.

Материалы
° 2x6 (или больше) стропила

Термины стропил
Обычное стропило состоит из трех основных частей, с которыми вам необходимо ознакомиться:

  • Отвес , обычно называемый ребристым вырезом , в верхнем конце стропила.
  • Birdsmouth , который состоит из двух разрезов - горизонтального сиденья и вертикального плечевого разреза.
  • Хвост , который может быть отрезан вертикально или под прямым углом, в зависимости от детализации карниза.

Найдите эти стропильные элементы на иллюстрации ниже:

Схема расположения стропил
Чтобы выложить стропило, вам необходимо знать уклон крыши и рассчитать пролет стропил :

Уклон крыши - это уклон крыши, выраженный как отношение количества дюймы подъема (вертикальное перемещение) на каждый фут пробега (горизонтальное перемещение).В нашем примере у нас есть крыша 7:12 - 7 дюймов подъема на каждый фут пробега. На строительных калькуляторах уклон часто называют «шагом».

Стропила - это горизонтальное расстояние, которое проходит стропила. На сплошной двускатной крыше это равно половине ширины здания минус половина толщины конька.

Расчет длины стропил

Последовательность расчетов для определения длины стропил в Construction Master показана ниже. Обратите внимание, что длина стропила измеряется от кончика отвеса на верхнем конце стропила (гребня) до строительной линии (показанной красной пунктирной линией в разрезе / фасаде ниже).Длина стропил не включает свес стропил.

Для подробного объяснения того, как запустить этот тип вычислений в Construction Master, посмотрите видео здесь.

На односкатной крыше стропильный проход - это расстояние от ригеля в главном здании до внешней стороны дополнительной стены или несущей балки крыльца. Нам нужно скорректировать общий пробег (73 дюйма в нашем примере), вычтя 1 1/2 дюйма полной толщины бухгалтерской книги (скорректированный пробег = 71 1/2 дюйма).

Следующая страница : Схема расположения стропил и последовательность резки.

Как рассчитать длину стропил

Для многих домовладельцев определение длины стропил может быть непростой задачей. Устанавливаете ли вы новую черепицу, устанавливаете новое мансардное окно или планируете полную переоборудование чердака своими руками, точный расчет длины стропил может помочь или разрушить ваш проект. К сожалению, из-за отсутствия нужных инструментов, работы на высоте или из-за того, что настил крыши и покрытия мешают, это редко бывает так просто, как кажется.

Имея это в виду, команда Roofing Megastore взяла на себя смелость сделать всю работу за вас. Вы не только откроете для себя несколько новых способов расчета длины стропил, но мы также включили несколько полезных советов и приемов, а также немного избавимся от жаргона, чтобы все стало понятнее. Просто убедитесь, что у вас под рукой есть калькулятор!

Устранение жаргона

Прежде чем мы научим вас рассчитывать длину стропил, важно убедиться, что вы понимаете общепринятую терминологию кровли, которую мы будем использовать, и вам нужно будет это знать при измерении.

Подъем : Общая высота крыши по вертикали. Это означает от вершины каркасной стены до вершины крыши.

Run: Горизонтальная длина одной стороны вашей крыши. Для верхних крыш это будет от внешнего края стены по периметру до центра дома. Для плоских крыш (односкатных крыш) это будет горизонтальное измерение всей длины крыши.

Шаг: Уклон вашей крыши. Обычно это измеряется в градусах.Хотя нет никаких «установленных углов», в большинстве традиционных британских домов угол наклона обычно составляет от 40 ° до 50 °.

Стропильные ноги: Это секции стропил, которые выступают за стеновую плиту и, как правило, покрываются компонентами линии крыши, такими как облицовочные доски. Их еще называют свесами.

Как рассчитать длину стропил

Метод 1. Расчет размера стропил с учетом подъема и уклона

Для этого первого метода мы должны взглянуть на нашу математику GCSE, в частности на геометрию.Как показано ниже, высота подъема, пробега и длины стропил наших крыш на самом деле составляет три стороны прямоугольной конструкции. Итак, если мы знаем длину двух сторон этого стропила, мы можем использовать теорему Пифагора, чтобы рассчитать длину наших стропил:

a 2 + b 2 = c 2

Если предположить, что пробег 2,4 м (a), а подъем 2 м (b), то с помощью калькулятора получим:

2.4² + 2² = 9,76

Затем просто найдите квадратный корень из своего ответа:

√ 9,76 = 3,12

Это означает, что окончательная длина стропил 3,12 м. При необходимости вы также можете добавить длину стропильных ног.

Метод 2: определение длины стропил с шагом и шагом

Если вы не знаете или не можете рассчитать подъем вашей крыши, длину стропил можно также рассчитать, используя ваш уклон крыши.Но что, если вы тоже не знаете, какой у вас уклон крыши? Проще всего было бы проконсультироваться со своими планами строительства. Хотя маловероятно, что у большинства из вас они просто валяются, есть несколько вариантов, которые вы можете попробовать. Для получения дополнительной информации обратитесь к нашему руководству по расчету уклона крыши.

Приложения

Существует ряд приложений, которые можно использовать для расчета уклона крыши. Наш любимый вариант - приложение Roof Pitch от VELUX, которое доступно как для iPhone, так и для Android.Эти приложения используют внутренний гироскоп вашего телефона для измерения, но их следует использовать вместе с линейкой, чтобы вы могли получить точные показания. Вы можете соблазниться более сложными приложениями, которые используют камеру вашего телефона для измерения, однако к ним следует относиться с долей скептицизма. Поскольку приложение будет измерять то, что отображается на экране, а не реальность, то, где вы стоите, может оказать значительное влияние и привести к большим неточностям.

Специальные инструменты

Существует ряд недорогих инструментов, которые могут помочь вам определить уклон вашей крыши.Большинство из них будет быстрым и простым в использовании, но может потребовать от вас работы на высоте, поэтому всегда убедитесь, что вы принимаете соответствующие меры безопасности и имеете кого-то под рукой, чтобы помочь.

После определения шага его можно округлить до ближайших пяти и преобразовать в «коэффициент уклона». Это число, относящееся к степени вашего уклона, которое вы будете использовать для расчета длины стропил. Для удобства мы перечислили эти факторы здесь:

15 °

20 °

25 °

30 °

35 °

40 °

45 °

50 °

55 °

60 °

1.0353

1.0642

1,1034

1,1547

1,2208

1,3054

1,4142

1,5557

1.7434

2,0

Как только вы определите коэффициент уклона, просто умножьте его на длину хода вашей крыши, чтобы определить размер стропил.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
