Стены и перекрытия – основные элементы любого строительства.
Назначение перекрытия – разделять этажи в доме, а также нести и распределять
нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций,
мебели, деталей интерьера.
Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.
Более подробно остановимся на деревянных перекрытиях,
поскольку именно они получили наибольшее распространение в частном
строительстве.
Деревянное балочное перекрытие обладает преимуществами и недостатками
Плюсы:
- красивый внешний вид;
- малый вес дерева;
- ремонтопригодность;
- высокая скорость монтажа.
Минусы:
- без специальной защитной пропитки горючи;
- низкая прочность по сравнению с железобетонными или
металлическими балками; - подвержены воздействию влаги, грибка и живых организмов;
- могут деформироваться от перепадов температур.
Требования к перекрытиям из дерева
Материал для деревянных балок перекрытия должен обладать
определенными свойствами и соответствовать требованиям:
- прочность. Материал перекрытия должен выдерживать возможные
нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и
переменных;
- жесткость. Означает способность материала сопротивляться
изгибу;
- звуко- и теплоизоляция;
- пожарная безопасность.
Типы и виды деревянных перекрытий — классификация
1. По назначению
Подвальное и цокольное перекрытие по деревянным балкам
Подвальное и цокольное перекрытие по деревянным балкамОсновное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно,
должны выдерживать значительную нагрузку.
Совет. Если под первым этажом будет располагаться гараж или
большой подвал лучше делать деревянное перекрытие по металлическим балкам.
Поскольку деревянные подвержены гниению и не всегда могут выдержать
значительную нагрузку. Или же уменьшить расстояние между балками.
Чердачное перекрытие по деревянным балкам
Чердачное перекрытие по деревянным балкамПринцип конструктивного устройства может быть независимым или являться продолжением
крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к.
является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.
Междуэтажное перекрытие по деревянным балкам
Междуэтажное перекрытие по деревянным балкамКонструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка.
Пространство между ними заполняется тепло- и звукоизоляционными материалами, с
обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном,
а сверху застилается половой доской.
2. По виду
Деревянные балки перекрытия также различаются между собой, и
каждый вид имеет свои преимущества.
Цельные (цельномассивные) деревянные балки перекрытия
Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.
Межэтажные перекрытия по деревянным балкам, могут быть выполнены
цельными только при незначительной длине пролета (до 5 метров).
Клееные деревянные балки перекрытия
Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.
За счет повышенной прочности деревянные клееные балки
применяются в тех случаях, когда требуется выдержать повышенную нагрузку на
перекрытие.
Клееные деревянные балки перекрытия — схема устройства
Преимущества клееных балок:
- высокая прочность;
- возможность перекрывать большие пролеты;
- легкость монтажа;
- незначительный вес;
- длительный срок службы;
- отсутствие деформации;
- пожарная безопасность.
Максимальная длина деревянной балки перекрытия такого вида
достигает 20 метров погонных.
Поскольку клееные деревянные балки имеют гладкую
поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в
комнате стильный дизайн интерьера.
Сечение деревянных балок перекрытия
Как показывает практика, сечение балок деревянного
перекрытия оказывает существенное влияние на способность балки выдерживать
несущую нагрузку. Поэтому, необходимо предварительно выполнить расчет сечения
деревянных балок перекрытия.
Деревянные балки перекрытия прямоугольного или квадратного сечения
В деревянных домах в качестве межэтажных балок в декоративных целях
может использоваться бревно.
Деревянные балки перекрытия прямоугольного или квадратного сечения
Деревянные балки перекрытия круглого сечения (или овального)
Как правило используются для устройства чердачных перекрытий.
Круглая балка отличаются высокой устойчивостью на изгиб (зависит от диаметра).
Деревянные балки перекрытия круглого сечения (или овального)
Максимальная длина деревянной балки перекрытия из оцилиндрованного бревна составляет 7, 5 м.
п.
Деревянные балки перекрытия — размеры
Деревянные двутавровые балки перекрытия
Могут быть изготовлены из массива дерева, или в сочетании ОСБ и фанеры. Активно используются в каркасном строительстве.
Деревянные двутавровые балки перекрытия
Преимущества деревянных двутавровых балок:
- точные размеры;
- возможность использования на длинных пролетах;
- исключена возможность деформирования;
- малый вес;
- уменьшение мостиков холода;
- возможность закрепить коммуникации;
- возможность монтажа своими руками без привлечения специальной техники;
- широкая сфера применения.
Недостатки:
- высокая стоимость;
- неудобны для утепления плитами.
Правильный подбор сечения деревянной балки должен быть
включен в расчетный план, в противном случае, конструкция перекрытия окажется
Деревянные двутавровые балки перекрытия — виды и типы, таблица
Материал подготовлен для сайта www.
moydomik.net
Расчет деревянного перекрытия
Расстояние между деревянными балками перекрытия определяется:
Во-первых, предполагаемыми нагрузками.
Нагрузка, в свою очередь может быть постоянной – вес
перекрытия, вес перегородок между комнатами или вес стропильной системы.
А также переменной – она принимается равной 150 кг/м.кв.
(Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам
относят вес мебели, оборудования, находящихся в доме людей.
Совет. Поскольку учесть все возможные нагрузки
затруднительно, следует проектировать перекрытие с запасом прочности.
Профессионалы рекомендуют добавлять 30-40 %.
Во-вторых, жесткостью или нормативной величиной прогиба.
Для каждого вида материала ГОСТом устанавливаются свои
пределы жесткости. Но формула для расчета одинакова – отношение абсолютной
величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не
должно превышать 1/200, для междуэтажных 1/250.
На величину прогиба оказывает влияние и порода древесины, из
которой изготовлена балка.
Расчет перекрытия по деревянным балкам
Предположим, что расстояние между деревянными балками
составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит
400 кг/м.кв.
Значит, наибольшая величина прогиба будет наблюдаться при
нагрузке
Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.
Рассчитаем момент сопротивления древесины на прогиб по
формуле:
Wтреб = Мmax / R. Для сосны этот показатель составит 800 /
142,71 = 0,56057 куб. м
R — сопротивление древесины, приведенное в СНиП II-25-80 (СП
64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.
В таблице приведено сопротивление лиственницы.
Расчет перекрытия по деревянным балкам — таблица сопротивления древесины
Если используется не сосна, тогда значение следует
скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП
64.
13330.2011)).
Расчет перекрытия по деревянным балкам — переходящий коэффициент
Если учесть предполагаемый срок службы строения, то
полученное значение нужно скорректировать и на него.
Расчет перекрытия по деревянным балкам — срок службы дома
Пример расчета балки показал, что сопротивление балки на
прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.
Расчёт деревянных балок перекрытия можно выполнить с
применением выше приведенной формулы. Но можно использовать специально
разработанный калькулятор расчета деревянных балок перекрытия. Он позволит
учесть все моменты, не утруждая себя поиском данных и расчетом.
В-третьих, параметрами балки.
Длина деревянных балок перекрытия цельных может составлять
не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина
пролета может составлять 6 м.п.

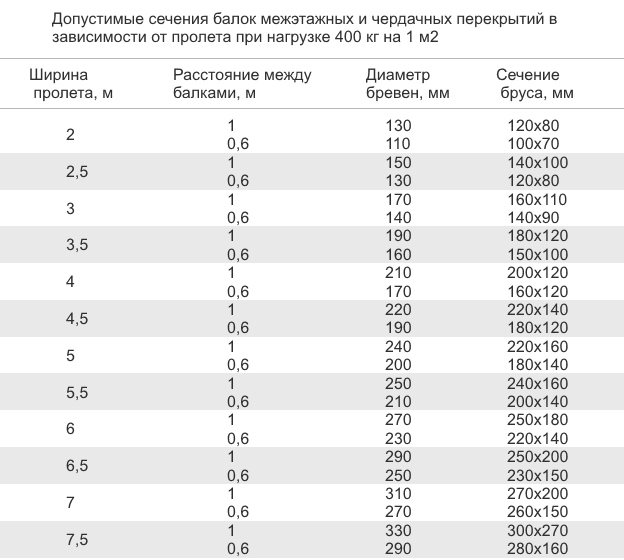

Таблица деревянных балок перекрытия содержит данные для
расчета подходящей высоты балок.
Таблица деревянных балок перекрытия для расчета высоты балок
Толщина деревянных балок перекрытия рассчитывается исходя из
предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.
Например, балка длиной 5 м.п. должна иметь ширину 20 см.
Если выдержать такой размер сложно, можно достичь нужной ширины путем набора
более узких балок.
Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза
больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.
Используя график, представленный на рисунке можно определить
возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что
данные графика пригодны для расчета однопролетной балки. Т.е. для того случая,
когда балка лежит на двух опорах. Измеряя один из параметров можно получить
желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок
деревянного перекрытия.
Таблица для подбора сечения деревянных балок перекрытия
Итогом наших расчетов станет составление чертежа, который
будет служить наглядным пособием при работе.
Чтобы качественно и надежно осуществить своими руками
перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.
Деревянные балки перекрытия – ГОСТы и СНиПы
Государственные стандарты регулируют все аспекты
использования деревянных балок перекрытия вне зависимости от их вида или места
использования.
Ниже представлена подборка наиболее важных документов по
данной тематике.
Деревянные балки перекрытия – ГОСТ — СНиП
Заключение
В данной статье вы ознакомились с факторами, оказывающими
влияние на выбор материала для устройства деревянных балок перекрытия. А также
научились определять сечение и выполнять расчёт деревянных балок перекрытия.
производство, расчет, как сделать своими руками
Если вы слышали об инновационном методе легкого, и, в то же время, прочного и надежного строительства из балок необычного вида и заинтересовались им, значит, эта статья как раз для вас! Давно используемые за рубежом деревянные двутавровые балки перекрытия пока еще в новинку на отечественном рынке, хотя у них куда больше преимуществ, чем у любого другого материала.
А, самое приятное во всем этом то, что их совершенно реально изготовить прямо в домашних условиях при помощи стандартных подручных инструментов. Строите дом своими силами? Тогда познакомьтесь еще с одной технологией, которая облегчит вам жизнь!
Для начала предлагаем вам посмотреть интересное видео про основные характеристики двутавровых балок:
Двутавровые балки особенно популярны за рубежом: в Канаде и европейских странах, а в России они только набирают свою популярность. Причем в некоторых регионах их даже не найти в продаже! Почему? Если мировой опыт показывает, что такой строительный материал действительно качественный и надежный, как так получилось, что двутавровые балки не заняли лидирующие позиции на отечественном рынке?
Дело в том, что истинная русская душа мастера привыкла работать с крепкими и надежными материалами: массивными, которые тяжело поднять и которые внушают уважение одним своим только видом.
И перекрытие издавна привыкли строить из прочных больших и тяжелых деревянных балок или даже цельных бревен, но уж точно не из «хитрых» инновационных конструкций с тонкой перегородкой. А то, что здесь надежность обеспечивают все те же законы физики, без которых не обойтись ни в строительстве, ни в архитектуре – это уже другой вопрос.
И до сих пор большинство российских застройщиков готовы сделать балки перекрытия даже из металла, чем из двух планок и OSB. Хотя на самом деле такие балки обладают целым рядом преимуществ!
Давайте рассмотрим все преимущества двутавровых балок как материала для строительства перекрытия:
Преимущество №1. Удивительная прочность
Благодаря такой гениально продуманной конструкции довольно хрупкие на вид балки оказываются во много раз прочнее и надежнее обычных. Верхняя часть балки работает на изгиб, а нижняя – на растяжение. Т.е. здесь уже речь идет не об одном монолитном элементе, которому приходится принимать на себя оба вида нагрузки одновременно:
Преимущество №2.
Точная геометрияВторой очень важный момент: идеальная геометрия самих балок. Даже со временем они не прогибаются, не выкручиваются, не рассыхаются и не изменяют свои своих параметров. Как утверждают производители, даже через 100 лет такие балки будут вести себя все также, как через год после постройки.
Что это дает? Для начала – безупречно ровное перекрытие, на которое легко монтировать любое половое покрытие, особенно паркет и ламинат. Дело в том, что когда вы имеете дело с брусьями и обычными деревянными балками, то должны знать, что согласно стандартам нормам их прогиб может достигать 3 см! И, поверьте даже это уже ощутимо: пол будет просто «ходить» под вашими ногами. И подобное точно хорошо не скажется ни на одном половом покрытии (кроме дешевого линолеума, пожалуй).
И это нормально: натуральная древесина – материал живой, и для нее свойственно сжиматься, усыхать или, наоборот, набирать в себя влагу. А вот двутавровые балки уже изготавливается из клееной древесины, с применением особо прочного соединяющего состава, и своих размеров они не изменяют.
Преимущество №3. Комфортный вес
Следующий важный аспект: двутавровые балки достаточно легкие, чтобы поднять одну из них самостоятельно, а потому с подобной работой без проблем справляются два обычных рабочих. Что это дает?
Во-первых, вам не понадобится тяжелая техника, которая должна будет поднимать обычные деревянные балки или металлические.
Во-вторых, работы на высоте станут более безопасными, ведь никому на голову не свалится слишком тяжелая балка.
В-третьих, применение двутавровых балок позволят немало сэкономить на фундаменте, ведь нагрузка на него уже будет на порядок меньше. И, если брать во внимание, что до 50% бюджета строительства обычно идет на надежный, крепкий фундамент, который выдержит не только стены, но и не менее тяжелые балки, тогда экономия получается существенной.
Преимущество №4. Изготовление в домашних условиях
Двутавровые балки вы можете изготовить самостоятельно, если будете знать, какими должны быть их параметры и узлы соединения.
И в итоге у вас будет не только уверенность в качестве перекрытия, но и немало сэкономленный бюджет.
Преимущество №5. Практичность в утеплении
И, наконец, последний приятный момент: двутавровые балки особенно удобны для утепления междуэтажного перекрытия и последующей отделки потолка:
Единственный неприятный момент заключается в том, что в России качественные двутавровые балки поставляют единицы компаний, и если уж их приобретать, то важно уметь правильно рассмотреть все технологические недочеты. Речь ведь идет о будущем перекрытии!
Вам наверняка интересно узнать, почему двутавровая балка называется именно так? Дело в том, что она состоит из двух основных элементов, которые напоминают соединенные буквы Т. А балка Т-образной формы, в свою очередь, называется тавром. Вот откуда произошло это необычное название.
Что представляет собой такая балка в разрезе? Прежде всего, это заготовка из OSB или фанеры, которые выступают в роли ребер жесткости. А для этого в балках предварительно фрезеруют паз нужной формы.
Самыми первыми в России стали выпускаться наскоровские балки, и их обозначениями современные производители пользуются до сих пор. Их делят на серии в зависимости от толщины полок: на тонкие балки и широкополочные:
- Тонкие окантовочные балки серии NJ. Это балки с толщиной полок 38 мм. Такие заготавливают для обустройства периметра внешнего контура перекрытия, там, где необходим проем под лестницу или для других нагруженных мест. Они бывают однослойным и многослойными.
- Широкополочные балки серии NJH и NJU. Это балки с толщиной полок 64 мм или 89 мм, конкретно для несущих пролетов. Как вы понимаете, в таких местах нагрузка на балки наиболее сильна.
Вот как отличаются обе серии:
Отметим такой важный момент.
В интернете часто можно встретить опасное заблуждение, согласно которому изготавливают деревянные двутавровые балки перекрытия: расчет производится по старой таблице наскоровских балок. Хотя на самом деле на то время еще не существовало СНиПов для двутавров, и эта таблица предполагала снеговую нагрузку около 90 кг/м, которые соответствуют как раз Ростовской области.
Но сегодня использовать такие данные неправильно, так как вы понимаете, что снеговая нагрузка может быть намного выше в более северных районах РФ. А поэтому руководствуйтесь только такой таблицей, которую составили уже современные производители:
Помните также, что не все виды двутавровых балок, которые сегодня применяются при строительстве, пригодны для устройства перекрытия. Например, двутавровые балки опалубки.
В заводских условиях двутавры изготавливают из ценной древесины хвойных пород: лиственницы или сосны. Если вы решили приобрести готовые двутавровые деревянные балки, дадим вам пару ценных советов:
- Пункт 1. Обратите внимание на шов: должен быть заметен небольшой выход клея. Это нормально.
- Пункт 2. По всей полке вырез должен быть конической формы, а сама OSB должна быть фрезерирована и вставлена правильно.
- Пункт 3. OSB должна быть через каждые полметра пристрелена скобами прямо в полку. Это помогает сохранять давление до того, как полностью застынет клей.
- Пункт 4. Вы имеете право попросить сертификат качества продукта и посмотреть, применяется ли нужный тип клея – тот, который допущен для клееных несущих конструкций.
- Пункт 5. Проверьте, есть ли в сопутствующей документации протокол испытания образцов балок, их номер технических условий и выпуска.
Обратите внимание на шов: должен быть заметен небольшой выход клея. Это нормально.Выглядеть качественные двутавровые балки должны так:
Здесь секрет кроется в том, такие балки предварительно хорошо высушены, тогда как обычная древесина все еще содержит определенный процент влажности. Да и сама конструкция балки позволяет легко прорезать отверстия в перекрытии для проведения канализации, вентиляции газа и воды, а в условиях строительства частного дома или коттеджа это – важный момент.
Что касается клеевого соединения заметим, что некоторые российские застройщики уже давно отказались от заказа сырья от более мелких фирм и приобретают заграничные двутавровые балки, т.к. отечественное производство двутавровых деревянных балок и его итоговое качество не всегда радует. Да и опыта мало, канадская технология пока еще слишком непривычна и не находит в нашей стране большого количества последователей. Вот поэтому порой проще изготовить двутавровую деревянную балку своими руками – здесь нет ничего сложного. А мы расскажем, что и как.
Когда вы приступите к самостоятельному изготовлению заморской балки для строительства своего дома, то у вас уйдет около суток для первого образца, зато на второй день работа пойдет намного быстрее. Все делайте согласно такой пошаговой инструкции:
- Шаг 1. Приобретите листы OSB толщиной 12 мм и нарежьте их на равные части.
- Шаг 2. Далее вам понадобятся доски, в которых нужно сделать фрезу «ласточкин хвост» посередине доски, глубиной около 12-14 мм.
- Шаг 3. Залейте специальный клей в отверстие и вставьте лист OSB.
- Шаг 4. Чтобы быстро просушить участок, достаточно использовать обогреватель.
Высоту балки рассчитывайте по такому принципу:
- Для листа с размерами 2440 мм оптимальным шагом балок будет 305, 406, 488 и 610 мм.
- Для листа в 2500 мм рациональный шагом будет 312, 417 и 500 мм. А вот двутавровыебалки с шагом более 6 метров уже не применяют.
В заводских условиях двутавровые балки всегда фрезируются так, что прорезь у них получается как бы зауженой книзу, и лист OSB вклеивается в полку внатяг. Так лист и дерево прилегают наиболее плотно.
Для этого используется полиуретановый или меламиновый клей, а сам лист зажимают струбцинами и забивают еще дополнительно под углом 45 градусов по длине через каждые 20 см.
На каждую такую балку уходит не более 2 часов, и уже через 6 часов ее можно устанавливать:
Соединяйте балки между собой при помощи специальных блок-вставок:
Вот небольшой видео-урок, как вставлять лист в древесину:
И наконец, самый ответственный этап! Изготавливая деревянные двутавровые балки для строительства своего дома, еще задолго до их монтажа вам нужно точно просчитать пустоты в перекрытиях – для будущей прокладки инженерных коммуникаций. Конечно вы будете проводить сантехнические трубы, электрические кабеля и инженерные системы. И здесь важно определеть все изначально правильно, чтобы потом не допустить ослабление перекрытия.
Сверление отверстий для коммуникаций
А теперь также подойдем вплотную к такому важному вопросу, как правильно сверлить двутавровые деревянные балки. Дело в том, что это необходимо делать еще на земле – до монтажа. И здесь важно соблюсти все правила, иначе даже небольшие отверстия способны ослабить балку по всей длине.
Где именно могут располагаться сквозные отверстия в балках перекрытия зависит от того, по какой технологии они были произведены.
Так, у двутавровых балок отверстия должны быть не более 40 мм. Располагать их разрешено практически в любом месте между таврами, но только не ближе 150 мм к торцу балки или опоры на несущий элемент. Идеально, если такие отверстия будут располагаться прямо по центру относительно полок, а не выше или ниже. А максимально допустимый диаметр отверстия 10 см.
Кроме того следите за тем чтобы расстояние между соседними отверстиями было в 2 раза больше диаметра самого большого из них.
Узлы крепления балок со стеной
Если вы подготовили балки правильно, можете смело приступать их монтажу:
Вот основные узлы крепление двутавровых деревянных балок к стене:
В готовое перекрытие из деревянных двутавров вставьте утеплитель:
А теперь давайте разберем главные ошибки при изготовлении таких балок.
Ошибка №1. Покупка неподготовленной древесины
Если вы беретесь самостоятельно изготовить изготавить такое основание для перекрытия, помните, что в заводских условиях балки готовят по специальной технологии, используя только калиброванный сухой материал.
Это позволяет полностью исключить возникновение перекручивания балок так называемым «вертолетом», которое нередко происходит при применении обычных деревянных балок и досок.
Вам наверняка будет интересно посмотреть на сам процесс заводского изготовления таких балок:
Ошибка №2. Использование неподходящего клеевого состава
Нельзя для склейки элементов двутавровой балки использовать эпоксидную смолу. У нее достаточно слабая адгезия конкретно в древесине, и придется выжидать немало времени, пока она затвердеет. А вот полиуретановый клей как раз подходит хорошо. Главное преимущество его в том, что он не горит и при этом сам термоактивен. Говоря простым языком, чем выше температура, тем крепче становится само изделие.
И уж точно нельзя использовать в качестве клея ПВА, ведь он совершенно не предусмотрен для применения в таких конструкциях.
Ошибка №3.
Неправильное сопряжение балокРечь идет о перерасходе балок. Дело в том, что в отличие от обычных деревянных балок, двутавры не крепятся внахлест. Для их крепления необходимо приложить балки встык и закрепить при помощи перфорированных пластин. Но не перфорированной лентой, применение которой потом приведет к опрокидыванию балки! Причем место установки перфорированных пластин определяется точными инженерными расчетами.
Ошибка №4. Применение не тех крепежных элементов
Еще одна популярная ошибка – это крепление двутавровых балок к стене и заделка их места монтажной пеной. А на самом деле использовать можно исключительно специальные закладные элементы.
Нельзя также применять слабые кронштейны, ведь после этого уже нельзя будет гарантировать несущую способность такого перекрытия и существует риск обрушения всей конструкции.
Не крепят двутавровые балки также обычными саморезами. Ведь сам по себе саморез – это не конструкционный элемент, и он не рассчитан выдерживать повышенную нагрузку, и используется только для крепления легких и не несущих конструкций.
Обратите внимание и на размер кронштейна, достаточность его высоты. Соотношение высоты кронштейна и балки должно стремиться к единице, то есть быть почти одинаковым. Чем меньше кронштейн – тем хуже.
Ошибка №5. Задействование посторонних элементов
Неправильно также использовать дополнительные элементы, которые не были предусмотрены конструкцией. На самом деле стандартное крепление двутавра достаточно жесткое, и еще как-то закреплять его нет необходимости.
Мы подготовили для вас иллюстрацию, которая поможет разобраться с самыми типичными ошибками монтажа таких балок:
Следуйте нашим советам – и у вас все получится!
Будьте в курсе!
Подпишитесь на новостную рассылку
Примеры расчета балок — Калькулятор стальных балок
На этой странице показаны некоторые распространенные строительные работы, для которых можно использовать калькулятор.
1 Пример первый
Жилой дом с учетом ненесущих деревянных стоечных перегородок по лагам перекрытий.
Это типичный пример удаления несущей стены на уровне первого этажа, требуется стальная балка для поддержки балок первого этажа и ненесущих деревянных перегородок над предлагаемым отверстием в стене.
В калькулятор была введена одна UDL (равномерная распределенная нагрузка) с двумя нагрузками:
Первая загрузка: «Деревянный пол (жилой дом)»
Переменная: 1,5 кН/м2, Постоянная: 0,6 кН/м2
Вторая нагрузка: «Перегородки из легких деревянных стоек, на плане этажа»
Переменная: 0,2 5кН/м2, Постоянно: 0кН /м2
Была выбрана стальная балка (178 x 102 x 19 UB S275) длиной 3 м.
Калькулятор выдал отчет, пригодный для утверждения строительными нормами, который показывает, что изгиб, сдвиг и прогиб балки находятся в безопасных пределах.
Просмотрите отчет, созданный для этого примера
2 Второй пример
Это типичный пример удаления несущей стены на уровне первого этажа, требуется стальная балка для поддержки потолочных балок, ненесущих перегородок с деревянными стойками, балок первого этажа и кирпичной стены над предлагаемым проемом.
в стене.
В калькулятор введена одна UDL (равномерная распределенная нагрузка) с четырьмя нагрузками:
Нагрузка 1: «Потолок под наклонной крышей»
Переменная: 0,25 кН/м2 Постоянная: 0,3 кН/м2 Ширина груза, перпендикулярного балке, или высота груза, поддерживаемого балкой: 3,5 м.
Нагрузка 2: «Кирпичная кладка 102,5 мм + штукатурка или штукатурка с ОБЕИХ сторон»
Переменная: 0 кН/м2, Постоянная: 2,45 кН/м2 Ширина груза, перпендикулярного балке, или высота груза, поддерживаемого балкой: 2,8 м.
Груз 3: «Легкие перегородки из деревянных стоек на плане этажа»
Переменная: 0,25 кН/м2, Постоянная: 0 кН/м2 Ширина груза, перпендикулярного балке, или высота груза, поддерживаемого балкой: 3,5 м.
Груз 4: «Деревянный пол (жилой дом)»
Переменная: 1,5 кН/м2, Постоянная: 0,6 кН/м2
Ширина груза, перпендикулярного балке, или высота груза, поддерживаемого балкой: 3,5 м.
Была выбрана стальная балка (178 x 102 x 19 UB S275) длиной 3м.
Калькулятор выдал отчет, пригодный для утверждения строительными нормами, который показывает, что изгиб, сдвиг и прогиб балки находятся в безопасных пределах.
Просмотрите отчет, созданный для этого примера
3 Пример третий
Отчеты калькулятора показывают, что изгиб, сдвиг и отклонение балки находятся в безопасных пределах для обеих балок.
Просмотр отчета о луче 1
Посмотреть отчет о луче 2
4 Пример четвертый (Стальная коньковая балка)
Калькулятор выдал отчет, пригодный для утверждения строительными нормами, который показывает, что изгиб, сдвиг и прогиб балки находятся в безопасных пределах.
Просмотрите отчет, созданный для этого примера
5 Пример пятый (Steel Beam Calc, поддерживающий балки плоской крыши)
Калькулятор выдал отчет, пригодный для утверждения строительными нормами, который показывает, что изгиб, сдвиг и прогиб балки находятся в безопасных пределах.
Просмотрите отчет, созданный для этого примера
6 Пример шестой (чердак)
Калькулятор выдал отчет, пригодный для утверждения строительными нормами, который показывает, что изгиб, сдвиг и прогиб балок находятся в безопасных пределах.
Просмотр отчета о луче 1
Посмотреть отчет о луче 2
Посмотреть отчет о луче 3
Вчерашние тракторы — Произошла ошибка
Вчерашние тракторы — Произошла ошибка| (800) 853-2651 Купить сейчас |
| Эллис Чалмерс | Чемодан | Фармолл IH | Форд 8Н,9Н,2Н | Форд | |
| Фергюсон | Джон Дир | Мэсси Фергюсон | Миннесота Moline | Оливер | |
|
| ||||||||||||||||||
