Расчет длины контура теплого пола: Расчет трубы для теплого пола :: На сайте интернет-магазина PROFIMANN

Расчет длины контура теплого пола: Расчет трубы для теплого пола :: На сайте интернет-магазина PROFIMANN

Содержание

Расчёт длины тёплого пола: как пользоваться калькулятором?

Подогрев пола считается самым эффективным способом для отопления. Если говорить о предпочтениях пользователей, то многие выбор останавливают именно на водяном поле, тем более, если присутствует система водяного отопления. Надо сказать, что монтаж не такой уж и легкий.

Содержание статьи

  • Расчет стоимости
  • Для чего нужен калькулятор
  • Результаты расчета
  • Итоги

Все работы начинаются изначально с проекта, поэтому имеет значение расчет длины теплого пола. Самым главным параметром считается длина трубы, монтируемой в контуре.

Имеет значение не только расходный материала, важно сделать так, чтобы длина контура не была выше, чем максимальные значения, или же функционирование системы не будет на достаточном уровне.

Сегодня существует специальный калькулятор, он сделает расчет длины контура самостоятельно, только потребуется ввести все нужные показатели. Для монтажа труб может использоваться несколько схем.

Имеет значение шаг монтажа, потому что свободное место между петлями, идущими противоположно друг другу, может быть маленьким или большим.

Расчет стоимости

Естественно, чем меньше делается шаг, тем больше тепла отдается напольному покрытию и воздуху в комнате, то есть в помещении будет намного теплее, но затраты на такое строительство будут выше. Длина труб вырастет, ведь для воплощения схемы с самым маленьким шагом это является необходимым условием.

Шаг в 100 мм, например, подходит, если теплый пол единственный источник обогрева. Иногда шаг осуществляется в 300 мм, в таком случае это не основное отопление, а вспомогательное.

Сделать шаг меньше 100 мм при укладке труб практически нельзя из-за технологических соображений, так как труба на малых радиусах может выйти из строя, а если делать шаг больше, чем 300 мм, то полы будут прогреваться неравномерно.

Как раз в этом случае и требуется калькулятор, который может рассчитать длину контура при любом расстоянии на определенной площади, где проводится монтаж.

Когда длина контура с трубопроводом диаметром 16 мм больше, чем 80 мм, а диаметр 20 мм, чем 120 мм, надо просчитывать шаг укладки или же участок разбить на два контура с одинаковой длиной.

Если же этого не сделать, то будет присутствовать эффект замкнутой петли, при ней циркуляционный насос не сможет подавлять сопротивление труб и движение приостановиться.

В результат не входит участок контура, который есть до соединения с коллектором, например, коллектор может располагаться отдалено от обогревательной площади.

Часто, когда составляются монтажные схемы, используется именно неравномерный шаг. Такое бывает, если приходиться уплотнять его к стенам или на некоторых участках делать реже, там, где нет необходимости в дополнительном обогреве.

Расчет длины теплого пола проводиться для каждого участка пола по отдельности, а полученные итоги по расчетам суммируются. Они, получается в метрах.

Для чего нужен калькулятор

Для теплых полов необходимо делать точные расчеты, так как материалы обладают высокой стоимостью, но и окупаемость можно будет заметить после нескольких месяцев эксплуатации. Лучше всего все расчеты делать с помощью специального калькулятора. Такой расчет можно провести непосредственно в онлайн.

С ним можно сделать тепловые  параметры системы, учесть диаметр и длину трубы. Калькулятор поможет рассчитать материал, не зависимо от того, как он будет реализовываться: за счет мокрого способа или же сухого.

Преимуществом можно считать и то, что если будут, завышены предельно допустимые значения параметров, калькулятор выдаст ошибки.

В первую очередь стоит учитывать, что тепловые потоки должны идти снизу вверх, тогда условия нахождения в помещении будут благоприятными для человека. Теплый пол не займет много места, и все обогревательные системы тоже размещаются компактно.

Если правильно реализовать системы теплого пола, то они не только будут хорошо обогревать, но и с использованием высококачественных материалов смогут прослужить долгое время. Срок эксплуатации может достигать 75 лет.

Иногда система теплого пола – это единственный способ для нагрева помещения, если его не хватает, тогда монтируются дополнительные источники. Калькулятор рассчитает все точно для заданного помещения.

Результаты расчета

При расчетах можно получить такие показатели:

  1. общий тепловой поток. Если он меньше чем тепловые потери, надо подключать дополнительные источники обогрева, например, радиаторы;
  2. можно точно рассчитать тепловой поток, который будет выделяться вверх с площади 1 м2. А также просчитать тепловой поток вниз, то есть тепло, которое будет теряться;
  3. рассчитывается суммарный поток тепла, который будет выделяться теплыми полами с 1 м2;
  4. в расчет берется средняя температура теплоносителя, который подает трубопровод и учитывают температуру обратки;
  5. входит максимальная температура в системе по все оси нагревания;
  6. учитывается минимальная температура между трубами, которая есть в полу;
  7. выводиться средняя температура пола, то есть берется высокое значение этого параметра, при котором может быть не комфортно человеку, далее учитывается параметр меньше, если увеличить шаг и понизить температуру;
  8. длина рассчитывается исходя из размеров пола, сюда же входит и длина магистрали для подводки. Учитывая высокие значения калькулятора, можно рассчитать и оптимальное количество петель, и их длину;
  9. нагрузка, связанная с теплом, зависит от энергии, от поставщика тепла, все должно быть равномерным по сумме энергопотребления всех приемников энергии и потерь, которые присутствуют в сетях;
  10. расход теплоносителя рассчитывается за счет массового количества рассчитанного для подачи нужного тепла в помещение за определенный промежуток времени;
  11. калькулятор может рассчитать даже скорость движения тепла. Важно помнить, чем выше будет скорость движения теплоносителя, тем больше поднимается гидравлическое сопротивление самого трубопровода. Увеличивается уровень шума в самом теплоносителе. Значение, которое рекомендуется, начинается от 0,15 до 1м/с. Этот параметр всегда можно уменьшить, если увеличить внутренний диаметр;
  12. нельзя обойтись без учета линейных потерь давления. Снижение напора по всей длине трубопровода, которое вызывается шероховатостью, присутствующей во внутренних стенках труб, также играет важную роль.
    Если не учитывать местные потери давления, то система не будет функционировать, так как надо. Значения не могут превышать 20000 Па. Можно немного увеличить диаметр трубы, но при этом уменьшится давление;
  13. в расчет берется и общий объем. Учитывается количество жидкости, которое понадобиться для заполнения внутреннего объема труб всей системы.

Итоги

Тщательно сделав все расчеты в онлайн, можно перепроверить их, просчитав самостоятельно или попросив сделать это специалиста. Важно помнить, что расчеты это начальный этап, от которого зависит правильность монтажа всей системы и ее работа в дальнейшем.

Загрузка…

Оптимальная длина контура теплого пола: tvin270584 — LiveJournal

«Теплые полы» давно уже не воспринимаются как некая экзотика – все больше хозяев домов обращаются к этой технологии обогрева своих жилых владений. Такая система может полностью брать на себя функцию полноценного отопления жилья, или работать в тандеме с классическими отопительными приборами –

радиаторами или конвекторами. В статье мастер сантехник расскажет, об ограничениях на длину одного контура теплого пола.

Необходимые данные для расчета

Для поддержания заданного температурного режима в помещении необходимо правильно рассчитать длину петель, используемых для циркуляции теплоносителя.

Сначала необходимо собрать исходные данные, на основании которых будет выполнен расчет и которые состоят из следующих показателей и характеристик:

  • Температура, которая должна быть над покрытием пола;
  • Схема раскладки петель с теплоносителем;
  • Расстояние между трубами;
  • Максимально возможная длина трубы;
  • Возможность использования нескольких различных по длине контуров;
  • Подключение нескольких петель к одному коллектору и к одному насосу и возможное их количество при таком подключении.

На основании перечисленных данных можно выполнить правильный расчет длины контура теплого пола и благодаря этому обеспечить комфортный температурный режим в помещении с минимальными затратами на оплату энергообеспечения.

Варианты укладки

Строителями используются четыре распространенных схемы укладки труб, каждая из которых лучше подходит для использования в помещении различной формы.

«Змейка»

Последовательная укладка, где горячая и холодна линия, идут друг за другом. Подходит для помещений вытянутой формы с разделением на зоны различной температуры.

«Двойная змейка»

Применяется в прямоугольных комнатах, но без зонирования. Обеспечивает равномерное прогревание площади.

«Угловая змейка»

Последовательная система для помещения с равной длиной стен и наличием зоны низкого прогревания.

«Улитка»

Сдвоенная система прокладывания, подходящая для приближенных к квадрату форм комнат без холодных участков.

Выбранный вариант укладки оказывает влияние на максимальную длину водяного пола, потому что меняется количество петель труб и радиус изгиба, который также «съедает» определенный процент материала.

Расчет длины

Максимальная длина трубы теплого пола для каждого контура рассчитывается отдельно. Чтобы получить необходимое значение понадобится следующая формула:

Ш*(Д/Шу)+Шу*2*(Д/3)+К*2

Значения указываются в метрах и означают следующее:

  • Ш — ширина комнаты.
  • Д — длина помещения.
  • Шу — «шаг укладки» (расстояние между петлями).
  • К — расстояние от коллектора до точки соединения с контурами.

Полученная в результате вычислений длина контура теплого пола дополнительно увеличивается на 5%, куда входит небольшой запас на нивелирование ошибок, изменение радиуса сгибания трубы и соединение с фитингами.

В качестве примера расчета максимальной длины трубы для теплого пола на 1 контур возьмем помещение в 18 м² со сторонами в 6 и 3 м. Расстояние до коллектора составляет 4 м, а шаг укладки 20 см, получается следующее:

3*(6/0,2)+0,2*2*(6/3)+4*2=98,8

К результату добавляется 5%, что составляет 4,94 м и рекомендуемая длина контура водяного теплого пола увеличивается до 103,74 м, которые округляются до 104 м.

Зависимость от диаметра труб

Второй по важности характеристикой является диаметр используемой трубы.

Она напрямую влияет на максимальное значение длины, количество контуров в помещении и мощность насоса, который отвечает за циркуляцию теплоносителя.

В квартирах и домах со средним размером комнат используются трубы 16, 18 или 20 мм. Оптимальным для жилых помещений является первое значение, оно сбалансировано в плане затрат и производительности. Максимальная длина контура водяного теплого пола 16 трубой составляет 90-100 м в зависимости от выбора материала трубы. Превышать этот показатель не рекомендуется, потому что может образоваться так называемый эффект «запертой петли», когда, вне зависимости от мощности насоса движение теплоносителя в коммуникации прекращается из-за высокого сопротивления жидкости.

Количество контуров и мощность

Монтаж системы отопления должен соответствовать следующим рекомендациям:

  • Одна петля на помещение небольшой площади или часть большого, растягивать контур на несколько комнат нерационально.
  • Один насос на коллектор, даже если заявленной мощности достаточно на обеспечение двух «гребенок».
  • При максимальной длине трубы теплого пола 16 мм в 100 м коллектор устанавливается не более чем на 9 петель.

Если максимальная длина петли теплого пола 16 трубы превышает рекомендованное значение, то помещение разбивается на отдельные контуры, которые соединяются в одну отопительную сеть коллектором.

Температура в комнатах

Также длина контуров теплого пола для 16 трубы оказывает влияние на уровень нагрева. Для поддержания комфортной среды в помещении нужна определенная температура. Для этого прокачиваемая в системе вода нагревается до 55-60 °C. Превышение этого показателя может пагубно сказаться на целостности материала инженерных коммуникаций. В зависимости от назначения комнаты в среднем получаем:

  • 27-29 °C для жилых комнат;
  • 34-35 °C в коридорах, прихожих и проходных помещениях;
  • 32-33 °C в комнатах с повышенной влажностью.

В соответствии с максимальной длиной контура теплого пола 16 мм в 90-100 м разница на «входе» и «выходе» смесительного котла не должна превышать 5 °C, иное значение свидетельствует о теплопотере на отопительной магистрали.

Видео

В сюжете — Как не ошибиться с длиной трубы теплого пола

В сюжете — Какая максимальная длина контура тёплого пола

В сюжете — Расчет теплого водяного пола в программе RAUCAD/RAUWIN 7.0

В продолжение темы посмотрите также наш обзор Монтаж водяного тёплого пола

Источник

https://santekhnik-moskva.blogspot.com/2021/08/Optimalnaya%20dlina-kontura-teplogo-pola.html

Какая длина контура для теплого пола. Как рассчитать водяной теплый пол? Определение размера петли

Теплый пол идеальное решение для обустройства дома. Температура пола напрямую зависит от длины скрытых в стяжке труб теплого пола. Труба в полу укладывается петлями. Фактически общая длина трубы складывается из количества петель и их длины. Понятно, чем длиннее труба в том же объеме, тем теплее пол. В этой статье мы поговорим об ограничениях длины одного контура теплого пола.

Ориентировочные расчетные характеристики для труб диаметром 16 и 20 мм: 80-100 и 100-120 метров соответственно. Эти данные приблизительны для приблизительных расчетов. Рассмотрим подробнее процесс монтажа и заливки теплого пола.

Последствия превышения длины

Разберемся, к каким последствиям может привести увеличение длины трубы теплого пола. Одной из причин является увеличение гидравлического сопротивления, что создаст дополнительную нагрузку на гидронасос, в результате чего он может выйти из строя или просто не справиться с возложенной на него задачей. Расчет сопротивления состоит из многих параметров. Условия, параметры укладки. Материал используемых труб. Вот три основных: длина петли, число изгибов и тепловая нагрузка на нее .

Стоит отметить, что тепловая нагрузка увеличивается с увеличением контура. Расход и гидравлическое сопротивление также увеличиваются. Есть ограничения по скорости потока. Она не должна превышать 0,5 м/с. Если мы превысим это значение, в системе трубопроводов могут возникнуть различные шумовые эффекты. Увеличивается и основной параметр, ради которого производится этот расчет. Гидравлическое сопротивление нашей системы. Он также имеет ограничения. Они составляют 30-40 кП на петлю.

Следующая причина заключается в том, что с увеличением длины трубы теплого пола увеличивается давление на стенки трубы, вызывая удлинение этого участка при нагреве. Трубе в стяжке деваться некуда. И она начнет сужаться в самом слабом месте. Сужение может привести к блокировке потока охлаждающей жидкости. У труб из разного материала разный коэффициент расширения. Например, у полимерных труб очень высокий коэффициент расширения. Все эти параметры необходимо учитывать при монтаже теплого пола.

Поэтому необходимо заливать стяжку теплого пола прессованными трубами. Опрессовывать лучше воздухом с давлением около 4 бар. Таким образом, когда вы заполните систему водой и начнете ее нагревать, труба в стяжке куда-то расширится.

Оптимальная длина трубы

С учетом всех вышеперечисленных соображений, с учетом поправок на линейное расширение материала труб, примем за основу максимальную длину труб теплого пола на контур:

В таблице указаны оптимальные размеры длины теплого пола, которые подходят для всех режимов теплового расширения труб в различных режимах эксплуатации.

Примечание: В жилых домах достаточно трубы 16 мм. Нельзя использовать больший диаметр. Это приведет к дополнительным расходам на энергию

Одним из условий осуществления качественного и правильного обогрева помещений с помощью теплого пола является поддержание температуры теплоносителя в соответствии с заданными параметрами.

Данные параметры определяются проектом с учетом необходимого количества тепла для отапливаемого помещения и напольного покрытия.

Необходимые данные для расчета

Эффективность системы отопления зависит от правильно проложенного контура.

Для поддержания заданного температурного режима в помещении необходимо правильно рассчитать длину петель, используемых для циркуляции теплоносителя.

Сначала необходимо собрать исходные данные, на основании которых будет производиться расчет и которые состоят из следующих показателей и характеристик:

  • температура, которая должна быть над напольным покрытием;
  • схема расположения петель с теплоносителем;
  • расстояние между трубами;
  • максимально возможная длина трубы;
  • возможность использования нескольких контуров разной длины;
  • присоединение нескольких шлейфов к одному коллектору и к одному насосу и их возможное количество при таком присоединении.

На основании приведенных данных можно выполнить правильный расчет длины контура теплого пола и за счет этого обеспечить комфортный температурный режим в помещении с минимальными затратами на оплату энергоснабжения.

Температура пола

Температура на поверхности пола, уложенного под водонагреватель, зависит от функционального назначения помещения. Его значения не должны превышать указанные в таблице:

Соблюдение температурного режима в соответствии с вышеуказанными значениями позволит создать в них благоприятные условия для работы и отдыха находящихся в них людей.

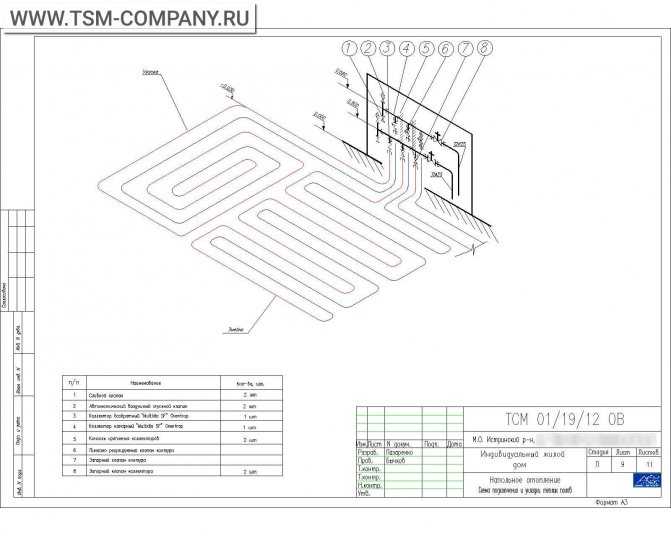

Варианты укладки труб, используемые для теплого пола

Варианты напольного отопления

Схема укладки может быть выполнена обычной, двойной и угловой змейкой или улиткой. Возможны и различные комбинации этих вариантов, например, по краю комнаты можно выложить трубу змейкой, а затем среднюю часть улиткой.

В больших помещениях сложной конфигурации лучше укладывать улиткой. внутри помещений небольших размеров и имеющих разнообразные сложные конфигурации применяют змейковую кладку.

Расстояние между трубами

Шаг укладки труб определяется расчетным путем и обычно соответствует 15, 20 и 25 см, но не более. При укладке труб с шагом более 25 см нога человека будет ощущать разницу температур между ними и непосредственно над ними.

По краям помещения труба отопительного контура укладывается с шагом 10 см.

Допустимая длина контура

Длина контура должна быть выбрана в соответствии с диаметром трубы

Зависит от давления в конкретном замкнутом контуре и гидравлического сопротивления, значения которых определяют диаметр труб и объем жидкости, который подается в них в единицу времени.

При устройстве теплого пола часто возникают ситуации, когда нарушается циркуляция теплоносителя в отдельном контуре, которую не может восстановить ни один насос, происходит запирание воды в этом контуре, в результате чего она остывает. Это приводит к потерям давления до 0,2 бар.

Исходя из практического опыта, можно придерживаться следующих рекомендуемых размеров:

  1. Менее 100 м может быть петля из металлопластиковой трубы диаметром 16 мм. Для надежности оптимальный размер 80 м.
  2. Не более 120 м принимают наибольшую длину контура из 18 мм труб из сшитого полиэтилена. Специалисты пытаются установить цепь длиной 80-100 м.
  3. Не более 120-125 м, приемлемым считается размер петли для металлопластика диаметром 20 мм. На практике эту длину также стараются уменьшить, чтобы обеспечить достаточную надежность системы.

Для более точного определения размера контура теплого пола в рассматриваемом помещении, в котором не будет проблем с циркуляцией теплоносителя, необходимо произвести расчеты.

Применение нескольких контуров разной длины

Устройство системы теплого пола предусматривает выполнение нескольких схем. Конечно, идеальный вариант, когда все петли имеют одинаковую длину. В этом случае не требуется наладка и балансировка системы, но реализовать такую ​​схему обвязки практически невозможно. Подробное видео о расчете длины водяного контура смотрите в этом видео:

Например, необходимо реализовать систему теплого пола в нескольких помещениях, одно из которых, например, санузел, имеет площадь 4 м2. Это означает, что для его обогрева потребуется 40 м трубы. Контуры по 40 м устраивать в других помещениях нецелесообразно, при этом можно делать петли по 80-100 м.

Разница в длине труб определяется расчетным путем. При невозможности выполнения расчетов может применяться требование, допускающее разницу в длине контуров порядка 30-40 %.

Также разницу длин петель можно компенсировать увеличением или уменьшением диаметра трубы и изменением шага ее укладки.

Возможность подключения к одной ноде и прокачки

Количество контуров, которые можно подключить к одному коллектору и одному насосу, определяется в зависимости от мощности используемого оборудования, количества тепловых контуров, диаметра и материала применяемых труб, площади отапливаемых помещений , материал ограждающих конструкций и многие другие различные показатели.

Такие расчеты необходимо доверить специалистам, обладающим знаниями и практическими навыками реализации подобных проектов.

Определение размера петли

Размер петли зависит от общей площади помещения

Собрав все исходные данные, рассмотрев возможные варианты создания теплого пола и определив наиболее оптимальный из них, можно переходить непосредственно к расчету длины контура водяного теплого пола.

Для этого необходимо площадь помещения, в котором проложены петли водяного теплого пола, разделить на расстояние между трубами и умножить на коэффициент 1,1, учитывающий 10% для поворотов и поворотов.

К полученному результату нужно прибавить длину трубопровода, который нужно будет проложить от коллектора до теплого пола и обратно. Ответ на ключевые вопросы по организации теплого пола смотрите в этом видео:

Длину петли, уложенной с шагом 20 см, в помещении площадью 10 м2, расположенном на расстоянии 3 м от коллектора, можно определить, выполнив следующие действия:

10/0,2*1,1+(3*2)=61 м.

В этом помещении необходимо проложить 61 м трубы, образуя отопительный контур, чтобы обеспечить возможность качественного прогрева напольного покрытия.

Представленный расчет помогает создать условия для поддержания комфортной температуры воздуха в небольших отдельных помещениях.

Для корректного определения длины труб нескольких тепловых цепей для большого количества помещений с питанием от одного коллектора необходимо привлечение проектной организации.

Она сделает это с помощью специализированных программ, учитывающих множество различных факторов, от которых зависит бесперебойная циркуляция воды, а значит и качество обогрева пола.

По теплому полу приятно ходить, нет дискомфорта от холода под ногами и духоты в верхней части помещения. Грамотно оборудованная система позволяет равномерно обогревать все площади помещений, создавая комфорт и экономя средства на отоплении. Монтаж теплого пола относительно прост, но эффективность отопительного контура полностью зависит от правильных расчетов при составлении проекта.

Для того, чтобы теплый пол создавал нужный климат и не вызывал неудобств или аварий на коммунальных предприятиях, помещение, в котором будет установлен данный отопительный контур, должно соответствовать следующим требованиям:

  • высота потолков от чернового пола должна быть такой, чтобы ее уменьшение на 20 см не вызывало дискомфорта;
  • дверной проем должен иметь высоту не менее 2,1 м;
  • черновой пол должен быть достаточно прочным, чтобы выдержать цементную стяжку, которая замкнет тепловой контур;
  • если черновой пол уложен на грунт или под утепляемым помещением находится неотапливаемое помещение, необходимо уложить дополнительный слой утеплителя с экранирующим покрытием;
  • поверхность, на которой планируется установка теплового контура и всех составляющих «пирога» теплого пола, должна быть ровной и чистой.

При соблюдении вышеуказанных требований система теплого пола будет установлена ​​без проблем. Однако его эффективность зависит не только от размеров помещения, но и от других его особенностей, которые будут учтены следующими рекомендациями:

  • Стены являются основным источником теплопотерь, поэтому перед расчетом и монтажом системы отопления необходимо хотя бы примерно рассчитать количество тепла, уходящего на обогрев улицы. Если полученный показатель выше 100 Вт на квадратный метр, стены желательно утеплить, чтобы не переплачивать за отопление;
  • Отопительный контур не должен попадать под места установки массивной мебели и тяжелого стационарного оборудования. Постоянное высокое давление на пол повредит трубы или кабели системы отопления и выведет ее из строя.
  • Для равномерного обогрева помещения необходимо, чтобы такие неотапливаемые зоны занимали не более 30% площади пола. Поэтому перед проведением расчетов делается чертеж помещения в масштабе, и на этом чертеже отмечают места, которые следует оставлять неотапливаемыми. Затем рассчитывается общая рабочая площадь – она должна составлять 70% и более от общей.
  • Необходимо рассчитать оптимальную форму, длину и шаг теплового контура и его мощность, а также нарисовать чертеж с указанием точек подключения к системе отопления, направления потока теплоносителя.

Способы монтажа системы «теплый пол»

Для правильного функционирования данной системы отопления важна четкая последовательность слоев так называемого «пирога» теплого пола.

Тепловой контур укладывается на предварительно тепло- и гидроизолированную поверхность, а сверху заливается или покрывается цементной стяжкой, поверх которой укладывается чистовое напольное покрытие. Вышеупомянутые слои — оболочка пирога — необходимы в обоих случаях. Они защищают систему от внешних воздействий и повышают ее эффективность.

Устройство теплых водяных полов в частном доме имеет множество нюансов и другие. важные моменты, которые необходимо учитывать. В этой статье я расскажу вам, как правильно сделать теплый водяной пол. Опишу основные моменты, которые упускают установщики и заказчики.

Содержание

1. Толщина стяжки для водяного теплого пола

Производители труб вводят людей в заблуждение, предлагая высоту стяжки 25, 30 или 35 мм над трубой. Монтажники путаются в показаниях. В результате теплый пол работает неправильно.

Помните: Согласно СП 29.13330.2011 п.8.2 — оптимальная толщина цементной стяжки должна быть не менее 45 мм над трубопроводом.

Проще говоря, если мы используем трубопровод RAUTHERM S 17×2,0 высотой 17 мм, то на 45 мм выше трубы должна быть стяжка. Минимальная толщина стяжки для теплого пола над утеплителем составляет 62 мм.

С уменьшением толщины стяжки возрастает риск появления трещин и сколов. Трубы теплого пола расширяются и сужаются под воздействием температуры. Высотой стяжки компенсируем такие температурные деформации. На практике уменьшение высоты стяжки приводит к ощущению перепада температур на поверхности пола. Одна часть пола более горячая, другая холодная.

Некоторые мои клиенты хотят перестраховаться и увеличить максимальную толщину стяжки до 80 мм, тем самым сильно увеличив инерционность системы и расход тепла. Теплый пол с большим опозданием реагирует на изменение температуры воздуха в помещении и расходует больше тепла на прогрев дополнительных сантиметров стяжки. Кстати, для системы теплых полов рекомендую использовать бетон марки не ниже М-300 (В-22,5).

2. Утеплитель для теплого водяного пола

В системе водяного теплого пола используется только 1 из 3-х видов утеплителя: экструдированный пенополистирол плотностью более 35 кг/м 2 . При покупке обязательно проверяйте тип и плотность утеплителя. Это важно!

Обычный пенополистирол не подходит для теплых полов. Он очень хрупок, имеет меньшую плотность, чем пенополистирол. Использование пены в системе водяного теплого пола приведет к провисанию стяжки. Использование пенопласта в качестве утеплителя запрещено.

Вспененные утеплители не выдержат веса стяжки и дадут усадку с 10 см до 1-2 см. Иногда установщики советуют керамзитозасыпку вместо утеплителя для теплого пола. Вариант рабочий, но значительно увеличивает нагрузку на перекрытия. Керамзит в 12 раз тяжелее пенополистирола, и в 5 раз хуже сохраняет тепло. Масса 40 мм керамзитозасыпки 3,7 кг/м 2 .

Задача утеплителя в системе теплого пола заключается не столько в теплоизоляции, сколько в компенсации теплового расширения труб. Труба вдавливается в утеплитель под воздействием температуры и не деформирует стяжку.

Торт теплого пола определяется толщиной утеплителя. Высота утеплителя в частных домах должна быть не менее 50 мм. В полах квартир часто монтируют теплый пол на фольгированной подложке – мультифольге без использования полноценного слоя утеплителя.

3. Деформационный шов в стяжке пола

Деформационный шов в стяжке пола применяется в помещениях площадью более 40 м 2 , где одна из сторон помещения более 8 м.


В таких помещениях распределение контуров теплого пола осуществляется в зависимости от размещения деформационных швов. Компенсационный шов не должен пересекать контуры теплого пола и может проходить только через подающие трубы.


В местах пересечения деформационных швов трубы уложены в гофротрубу-муфту длиной 1 метр. Деформационные швы деления помещения начинаются с углов помещения, мест сужения и колонн.


4. Напольное покрытие для теплого пола

Напольное покрытие напрямую влияет на теплопередачу и работу системы. Можно ошибиться с толщиной утеплителя, стяжки, шага укладки, но ошибка в выборе напольного покрытия будет фатальной.

В я уже приводил расчеты, почему теплый пол нельзя использовать для отопления. И главная причина- всевозможные навесы, ковры, диваны, мебель.

Например: Керамическая плитка в 7 раз лучше рассеивает тепло, чем ламинат, и в 20 раз лучше, чем любой текстильный пол.

Керамогранитное покрытие

в большинстве случаев компенсирует ошибки с выбором толщины утеплителя, стяжки, неверные шаги укладки труб и многое другое. Керамогранит отдает тепло в 2,5 раза лучше, чем керамическая плитка, в 15 раз лучше, чем паркет из смолы и в 17 раз лучше, чем ламинат.

При выборе напольного покрытия для теплых полов требуйте сертификат с пометкой «теплые полы». Это означает, что материал сертифицирован для использования с теплым водяным полом. В противном случае, если покрытие выбрано неправильно, Пол высыхает, запах выходит.


5. Труба для теплого водяного пола

Теплый пол не допускает стыков и муфт. Петли теплого пола укладываются в цельную секцию трубы. Поэтому труба продается в бухтах по 60, 120 и 240 метров. Полипропиленовые трубы, трубы с резьбовыми, муфтовыми соединениями в системах теплого пола для монтажа в стяжку категорически запрещены!


Меня часто спрашивают, какую трубу выбрать для теплого водяного пола. В качестве материала для труб теплого пола используется сшитый полиэтилен. Рекомендую для монтажа 3 марки производителей труб для теплого пола: Uponor — труба pePEX, Rehau — Rautherm S, STOUT — PE-Xa/EVOH

Труба PEX для теплого пола более пластична, чем аналог для отопления.

Расчет труб для теплого водяного пола сводится к определению длины контура, диаметра и шага трубы в зависимости от гидравлической балансировки контуров.

Максимальная длина контура теплого пола не должна превышать 80 метров. Эта длина трубы соответствует максимальной площади одного контура теплого пола – 9 м 2 при шаге 150 мм, 12 м 2 – при шаге 200 мм, или 15 м 2 при шаге укладки 250 мм.

При этом минимальная длина контура теплого пола должна быть более 15 метров, что соответствует площади пола 3 м 2 . Это требование очень актуально для небольших санузлов и санузлов, где Заказчики стараются сделать отдельный контур, а потом удивляться, почему теплый пол то горячий, то совсем холодный. Термостат теплого пола для таких схем работает рывками и быстро выходит из строя.


Диаметр трубы для теплого водяного пола определяют комплексно для каждого коллекторного шкафа, исходя из требований по перепаду давления в контуре — не более 12-15 кПа и температуре поверхности — не более 29°С. контур теплого пола получается значительно длиннее другого, то мы можем сбалансировать такие контуры, изменив диаметр трубы.

Например, наш теплый пол состоит из 5 контуров длиной 80 метров, а 1 контур — всего 15 метров. Поэтому в 15-метровом контуре мы должны значительно сузить диаметр трубы, чтобы потери давления в нем были сравнимы с 80-метровыми контурами. В итоге: монтируем 5 контуров диаметром 20 мм, и 12-метровый контур с трубой 14 мм. Для расчета системы теплого пола обычно ко мне обращаются.

6.Регулятор температуры водяного теплого пола

Комнатный термостат в системе теплого пола может регулироваться как «по воздуху» в помещении, так и «по воде» — датчиком пола. В продаже есть комбинированные термостаты, обеспечивающие повышенную точность регулирования, но и предъявляющие повышенные требования к месту установки.

Комнатный термостат для теплого пола может управлять от 1 до 4 контуров, в зависимости от особенностей конкретной модели. Термостат соединен с серводвигателями коллекторного узла и регулирует подачу электроэнергии, за счет чего серводвигатель открывается и закрывается, регулируя расход воды в контуре теплого пола.

Теплый пол – один из самых эффективных и экономичных способов обогрева помещений. Если судить с точки зрения эксплуатационных расходов, то водяной «теплый пол» выглядит предпочтительнее, особенно если в доме уже есть система водяного отопления. Поэтому, несмотря на достаточно высокую сложность монтажа и отладки водяного отопления, часто выбирают именно его.

Работа над водяным «теплым полом» начинается с его проектирования и расчетов. И одним из важнейших параметров будет длина труб в прокладываемом контуре. Дело здесь не только и не столько в стоимости материала — важно следить, чтобы длина цепи не превышала допустимых максимальных значений, иначе работоспособность и работоспособность системы не гарантируется. Помочь с необходимыми расчетами сможет калькулятор расчета длины контура водяного теплого пола, расположенный ниже.

Ниже приведены несколько необходимых пояснений по работе с калькулятором.

Упражнение: Контурные линии и морские карты

Упражнение: Контурные линии и морские карты | manoa. hawaii.edu/ExploringOurFluidEarth

Перейти к основному содержанию

Сообщение об ошибке

Устаревшая функция : синтаксис доступа к смещению массива и строки с фигурными скобками устарел в include_once() (строка 1439 из /webinfo/vhosts/manoa.hawaii.edu/docroot/exploringourfluidearth/includes/bootstrap.inc ).

Версия для печати

NGSS Научные и инженерные практики:

NGSS Сквозные концепции:

Основные дисциплинарные идеи NGSS:

Материалы

  • Рис. 7.41–7.44
  • Карта мира, глобус или атлас
  • Полоска бумаги
  • Цветные карандаши
  • Сантиметровая линейка

Рабочий лист

Рис. 7.41. Модифицированная навигационная карта островов Мауг

Процедура

A. Разработайте контурную карту.

  1. Рис. 7.41 представляет собой морскую карту островов Мауг в западной части бассейна Тихого океана.
    1. Используя информацию о широте и долготе, приведенную на карте, найдите эту группу островов на карте мира. Запишите расположение островов Мауг.
    2. Острова Мауг — это три острова вулканического происхождения. Опишите каждый остров, включая его размер и высоту над уровнем моря.

  2. На рис. 7.41 найдите на графике самое глубокое звучание. Нарисуйте рамку вокруг числа.

  3. Светлым цветом обведите все глубины до 30 м. Выберите новый цвет и обведите все глубины от 31 до 60 метров. Повторите это для 30-метровых интервалов.

  4. На рис. 7.41 начертите контурные линии для каждого интервала в 30 метров (см. рис. 7.42).
    1. Изолиния 30 м будет охватывать все глубины менее 30 м.
    2. Помните, что контурные линии следуют одной глубине; Линии должны проходить непосредственно через показания глубины, которые совпадают с помеченной линией 9.0328 .
    3. Промеры, не совпадающие с отмеченной линией, будут промежуточными между 30-метровыми изолиниями.
    4. Ваши контурные линии никогда не должны пересекаться друг с другом; они должны продолжаться полностью вокруг группы островов (нанесите на карту все острова как одну группу).


  1. Слегка заштрихуйте интервалы между уровнями контура, используя оттенки, выбранные для каждой глубины. Сделайте цветовой ключ глубины сбоку от диаграммы.

  2. Предположим, вы находитесь на парусном корабле, длина которого (проходит ниже ватерлинии) составляет 4 м. Вы хотите безопасно вывести свой корабль в защищенные воды в центре группы островов Мауг и бросить якорь.
    1. Изучите схему, чтобы узнать о каждом канале, ведущем из открытого океана в защищенные центральные воды. Опишите каждый канал с точки зрения глубины и опасностей для судоходства.
    2. Решите, как вы будете плыть из открытого океана в центр группы островов. С помощью линейки отметьте на карте прямую линию, показывающую выбранный вами курс.


B. Разработайте профиль глубины.

На вашей контурной карте показаны острова Мауг «с высоты птичьего полета». Чтобы получить «вид с высоты птичьего полета», потребуется профиль глубины.

  1. Продлите линию, которую вы нарисовали в Процедуре 6, чтобы обозначить свой курс в центр группы островов, чтобы она стала линией пересечения, пересекающей всю карту, включая часть любого из островов.

  2. Положите край полоски бумаги рядом с линией, которую вы нарисовали, чтобы обозначить курс, который вы выбрали к центру группы островов (рис. 7.43 A). Эта линия является вашим трансектом, линией, по которой вы следуете для записи данных в определенных местах.

  3. Отметьте полоску бумаги в каждой точке, где край бумажной полоски касается контурной линии, и запишите глубину или высоту рядом с отметкой (рис. 7.43 A).


  1. Создайте собственную сетку, как показано на рис. 7.44. Подпишите каждую ось.
    1. Горизонтальная ось представляет собой расстояние поперек линии разреза.
    2. Обратите внимание, что в таблице на рис. 7.44 показана шкала расстояния. Вертикальная ось представляет глубины ниже уровня моря и высоты над уровнем моря в метрах.
    3. Не забывайте, что уровень моря равен 0, поэтому некоторые из ваших точек будут выше, а некоторые ниже 0.


  1. Поместите бумажный «разрез» вдоль нижней части сетки, как показано на рис. 7.43 B, и запишите информацию о глубине вдоль основания графика.
    1. Отметьте каждую глубину и высоту, отмеченные на бумажной полоске.
    2. Держите полоску вдоль горизонтальной оси сетки и поставьте точку, соответствующую каждой отмеченной линии контура.
    3. Считайте глубину или высоту, отмеченные на полосе, начиная с первой отметки слева.
    4. Переместите карандаш прямо вверх от отметки на дне до соответствующего уровня сетки и сделайте еще одну отметку на соответствующей глубине или высоте.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
