При помощи данных калькуляторов, Вы сможете подобрать: вентилятор на вытяжной зонт пристенного типа; островного; потери даления в воздуховоде; кратность воздухообмена для помещений и.т. д.
По какой формуле происходит расчёт L (m³/ч) = S (m²) × V (m/c) × 3600
Для определения производительности вентилятора (м³/ч), необходимо ввести значения в графы сторона А — В и скорость потока на срезе зонта
Прямоугольный вентиляционный зонт
Сторона А (мм)
Сторона B (мм)
Скорость потока на срезе зонта ( ≥ 0.5 м/с )
Производительность вентилятора (м³/ч)
Формула для круглого вытяжного зонта L (m³/ч) = πR² × V (m/c) × 3600
Для определения производительности вентилятора (м³/ч), необходимо ввести значения в графы диаметр и скорость потока на срезе зонта
Круглый вентиляционный зонт
Диаметр d Ø (мм)
Площадь сечения (м²)
Скорость потока на срезе зонта ( ≥ 0.
5 м/с )
Производительность вентилятора (м³/ч)
Формула для расчёта Pтр = ((0,15*l/d) * (v*v*1,2)/2)*9,8
Потери давления в воздуховоде круглого сечение
Длина воздуховода (м)
Диаметр воздуховода (мм)
Скорость воздуха (м/с)
Потери давления на трение
Формула для расчёта Pтр = ((0,15*l/(2*a*b/(a+b))) * (v*v*1,2)/2)*9,8
Потери давления в воздуховоде прямоугольного сечения
Длина воздуховода (м)
Скорость воздуха (м/с)
Длина сечения воздуховода (мм)
Ширина сечения воздуховода (мм)
Потери давления на трение
Формула расчёта вентиляции по кратности L = n*V
Расчёт кратности воздухообмена в помещений любых типов
Выберите из выпадающегося меню Ваш вариант и введите объём помещения и получите нужный результат
Бытовые помещенияЖилая комната (в квартире или общежитии) — 1Кухня квартиры или общежития — 7Ванная комната — 8Душевая — 8Туалет — 9Прачечная (бытовая) — 7Гардеробная комната — 1.
5Кладовая — 1Гараж — 6Погреб — 5Промышленные помещения и помещения большого объемаОфисное помещение — 6Банк — 3Ресторан — 9Бар, кафе, пивной зал, бильярдная — 10Кухонное помещение в кафе, ресторане — 13Универсальный магазин — 2.5Аптека (торговый зал) — 3Гараж и авторемонтная мастерская — 7Туалет (общественный) — 11Танцевальный зал, дискотека — 9Комната для курения — 10Серверная — 8Парикмахерская (до 5 рабочих мест) — 2Парикмахерская (более 5 рабочих мест) — 3Склад — 2Прачечная — 12Бассейн — 16Промышленный красильный цех — 35Механическая мастерская — 4
ОБЪЁМ ПОМЕЩЕНИЯ М3
Требуемый объем воздуха 0 метров кубических в час
Диаметр воздуховода для круглого сечения
Данный калькулятор позволяет расчитать необходимый диаметр воздуховода при известном значении требуемого воздухообмена м3
Формула по которой происходит расчёт
D = 2000*√(L/(3600*3,14*V))
D — диаметр (мм)
L — воздухообмен помещения (м³/ч)
V — скорость воздуха (м/с)
Диаметр воздуховода для круглого сечения:
Воздухообмен помещения (м³/ч)
Скорость воздуха (м/с)
Диаметр (мм)
Диаметр воздуховода для квадратного сечения
Формула по которой происходит расчёт
Данный калькулятор позволяет расчитать необходимый диаметр воздуховода при известном значении требуемого воздухообмена м3
А=В=1000*√(L/3600*V))
A — сторона а (мм)
В — сторона b (мм)
L — воздухообмен помещения (м³/ч)
V — скорость воздуха (м/с)
Диаметр воздуховода для квадратного сечения :
Воздухообмен помещения (м³/ч)
Скорость воздуха (м/с)
Сторона а (мм)
Сторона b (мм)
Расчет площади воздуховодов и фасонных изделий
Прямой участок воздуховода
Площадь воздуховода круглого сечения
Площадь воздуховода прямоугольного сечения
Отвод
Площадь отвода круглого сечения
Площадь отвода прямоугольного сечения
Переход
Площадь перехода круглого сечения
Площадь перехода прямоугольного сечения
Площадь перехода с прямоугольного сечения на прямоугольное
Ширина A, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Высота B, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Ширина a, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Высота b, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Длина L, мм
S, м2
Тройник
Площадь тройника круглого сечения
Площадь тройника круглого сечения
Площадь тройника прямоугольного сечения
Площадь тройника прямоугольного сечения
Ширина A, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Высота B, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Длина L, мм
Ширина a, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Высота b, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Длина l, мм
S, м2
Заглушка
Площадь заглушки круглого сечения
Площадь заглушки прямоугольного сечения
Утка прямоугольного сечения
Площадь утки со смещением в 1-ой плоскости
Площадь утки со смещением в 2-х плоскостях
Зонты
Площадь зонта островного типа
Длина A, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Ширина B, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Длина a, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Ширина b, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Высота h, мм
S, м2
Площадь зонта пристенного типа
Длина a, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Ширина b, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Высота h, мм
Полка c, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
S, м2
Зонты и дефлекторы
Площадь круглого зонта
Площадь дефлектора
Площадь квадратного зонта
Площадь прямоугольного зонта
Воздуховоды — основные потери напора на трение, онлайн-калькулятор
Основные потери или потери на трение в круглом воздуховоде из оцинкованной стали с турбулентным потоком можно выразить в британских единицах измерения
Δh = 0,109136 q 1,9 / D E 5.
02 (1)
, где
ΔH = Потеря или потеря головки (дюймы водоснабжения/100 футов.0003
d e = эквивалентный диаметр воздуховода (дюймы)
q = объемный расход воздуха (куб. футов в минуту)
- Давление в зависимости от напора
Калькулятор потерь на трение в воздуховодах — Британские единицы
Калькулятор потерь напора, приведенный ниже, основан на формуле (1) :
Объемный расход воздуха — Q — (CFM)
Эквивалентный диаметр воздуховодов — D E — (дюймы)
Длина воздуховода — (футы)
9 — (футы)
- 9 — (футы)
9 — (футы)
Скорости в прямоугольных воздуховодах

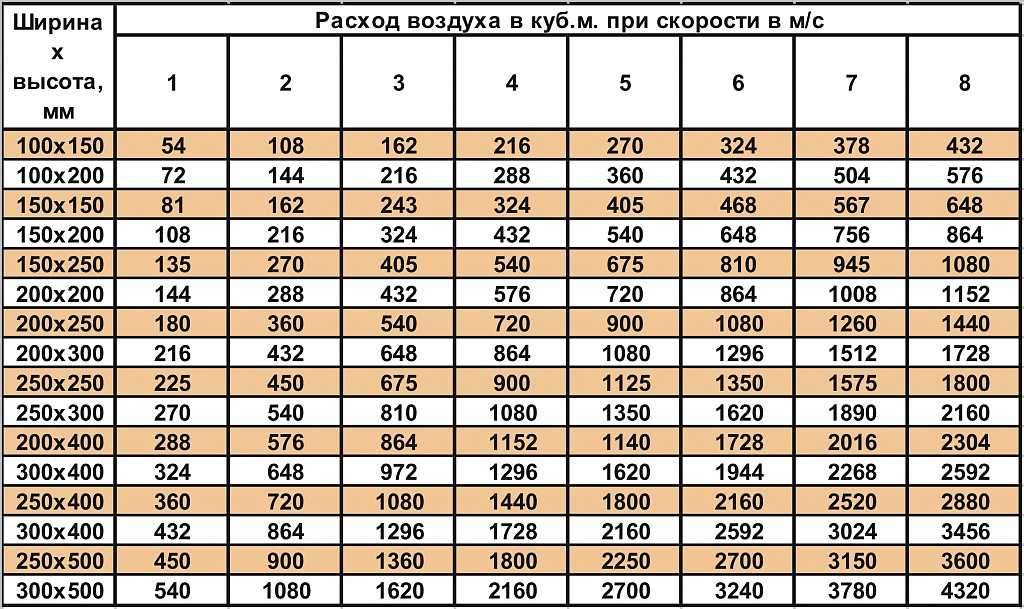

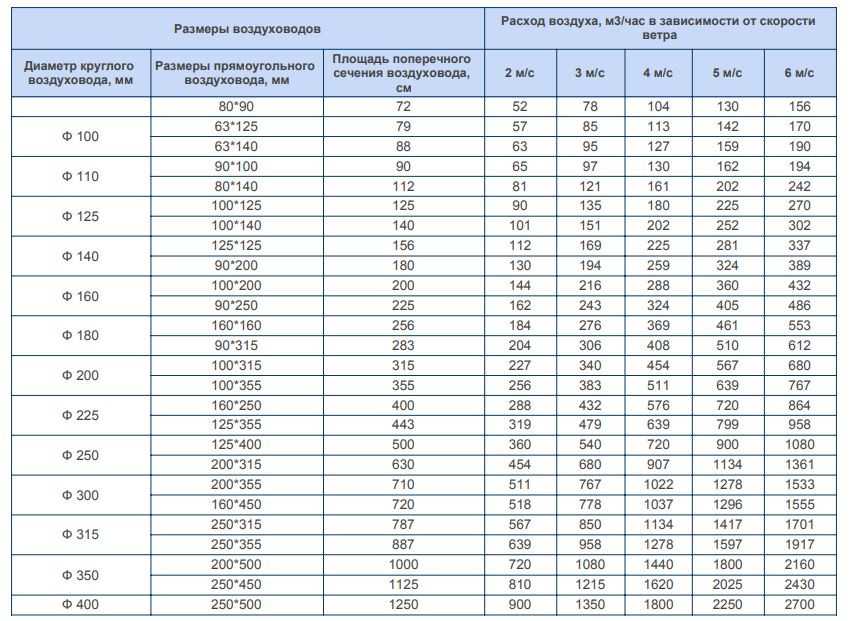

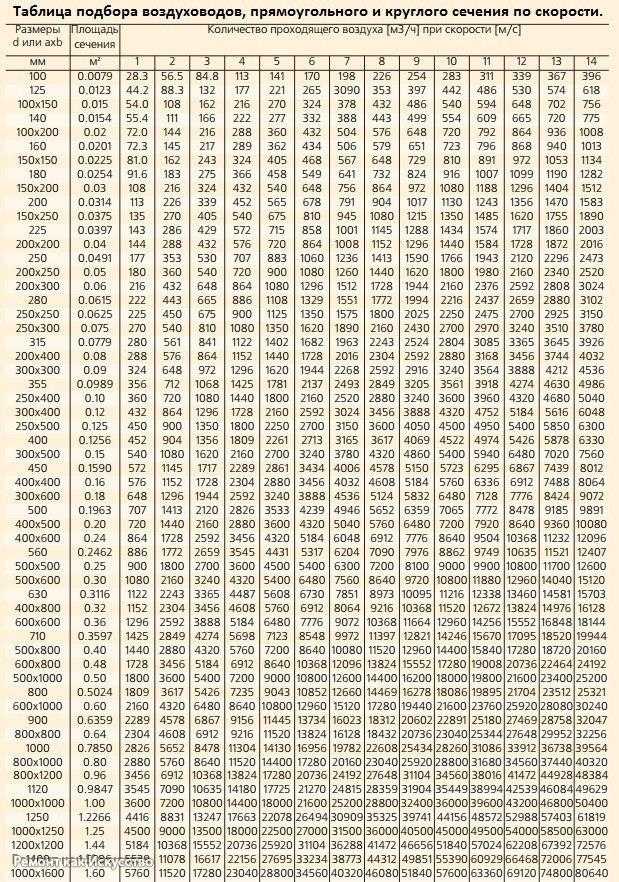

Потери напора и скорость воздушного потока для воздуховодов некоторых распространенных размеров и объемов воздушного потока можно взять из таблицы ниже:
Потеря головы (дюймы водоснабжения на 100 футов) Верти. 4 5 6 8 10 12 16 100 0.65 0.21 0.09 0.02 0.01 1146 733 509 286 183 200 0.8 0.32 0.08 0.02 0.01 1467 1019 573 367 255 400 1.19 0.28 0.09 0.04 0.01 2037 1146 733 509 286 800 0. 0.14 0.03 1467 1019 573 1600 91477770137 0,12 1146 Во избежание создания неприемлемого шума скорость воздуха не должна превышать определенные пределы.
Калькулятор потерь на трение в воздуховодах – единицы СИ
Этот калькулятор потерь давления основан на формуле (1) с измененными входными и выходными значениями для единиц СИ.
- Давление по сравнению с напором
- Сделать ярлык для этого калькулятора на главном экране?
Воздуховоды — скорость и потери на трение — шаблон Excel
Этот шаблон Excel можно использовать для расчета скорости и потерь на трение в воздуховодах.
Воздуховоды – Диаграмма потерь на трение
Приведенную ниже диаграмму можно использовать для оценки потерь на трение в воздуховодах.
Значения по умолчанию для расхода воздуха 400 кубических футов в минуту (680 м 3 /ч) , размер воздуховода 8 дюймов (200 мм) и потери на трение0305 .
Скачайте и распечатайте диаграмму потерь на трение воздуховодов!
Скорость воздуховода
Калькулятор размеров воздуховодов | Расходы на воздуховоды 2022
Обновлено 17 июня 2022 г. · Роберт Скорпил
Как определить размер воздуховодовСистемы ОВКВ работают намного эффективнее, если используемые вами воздуховоды имеют правильный размер для вашего дома. Установите слишком маленькие размеры воздуховодов, и вашей системе придется работать усерднее, чтобы ваш дом обогревался и охлаждался. Если размер вашего воздуховода слишком велик, скорость будет снижена, а это означает, что вы не сможете почувствовать ее через вентиляционные отверстия.
Размер воздуховода зависит от сложной формулы, которая включает размеры вашего дома в квадратных футах, размер вашего устройства, необходимую скорость воздушного потока, а также потери на трение и статическое давление вашей системы HVAC.
Что вам необходимо знать для расчета размеров воздуховодов для вашего дома:
- Площадь вашего дома в квадратных футах.
- квадратных метров каждой отдельной комнаты в вашем доме.
- Расчет кубических футов в минуту (поясняется ниже)
- Размер воздуховода Коэффициент потерь на трение
Самостоятельное определение размеров воздуховода может быть утомительной и сложной задачей. Иногда лучше поручить это профессионалу в области ОВиК, чтобы получить идеальный рабочий размер воздуховода ОВКВ для вашего дома.
Расчет квадратных метров вашего домаРазмер вашего дома определяет размер ваших нагревательных и охлаждающих устройств, но он также определяет, насколько большими должны быть размеры ваших воздуховодов. Чтобы точно определить размер воздуховода, вам необходимо точно измерить квадратные метры не только вашего дома в целом, но и размер каждой комнаты.
Проведите рулеткой по длине и ширине каждой стены, разделив комнаты необычной формы на отдельные прямоугольные части, чтобы при необходимости рассчитать свои размеры. Запишите каждое измерение на диаграмме, чтобы отслеживать их, потому что они понадобятся вам позже!
Кубические футы в минуту Расчет размераДалее нам нужно поговорить о кубических футах в минуту или CFM. Это измерение показывает скорость или расход воздуха, необходимые для точного обогрева или охлаждения помещения. Поскольку размер вашего воздуховода может увеличивать или уменьшать это значение, вам придется найти необходимый CFM для каждой комнаты, прежде чем вы сможете подобрать правильный размер воздуховода для каждого помещения.
- Кубические футы в минуту = (HVAC Unit Tons x 400) / общая площадь дома в квадратных футах.
- Расчет для каждой отдельной комнаты.
Чтобы рассчитать CFM, вам необходимо знать размер вашего нагревательного или охлаждающего устройства в тоннах.
Умножьте это число на 400, что является средней мощностью блока HVAC. Затем разделите на общую площадь вашего дома. Это даст вам множитель для CFM всех ваших комнат. Итак, если вы начинаете с кухни, а площадь кухни составляет 300 квадратных футов, чтобы найти CFM комнаты, вы должны умножить 300 на (размер блока x 400) / общую площадь вашего дома. Сделайте это для каждой комнаты в вашем доме.
Размер воздуховода Коэффициент потерь на трениеДругой важной единицей, которую необходимо знать, является коэффициент потерь на трение в воздуховодах. Это поможет вашему подрядчику определить статическое давление для вашего устройства по всей длине ваших воздуховодов — еще одно измерение размера, которое влияет на общий поток воздуха из вашей системы.
Коэффициент потерь на трение зависит от множества различных размеров воздуховодов, таких как длина каждого воздуховода; количество катушек, фильтров, решеток, регистров и демпферов в вашей системе; и количество поворотов в воздуховоде.
Однако очевидно, что это очень сложное измерение, и оно становится еще более сложным в зависимости от размера и формы ваших воздуховодов. По этой причине, как правило, лучше всего доверить расчет коэффициента потерь на трение профессиональному подрядчику. Но вы можете найти общее число, используя онлайн-калькулятор потерь на трение.
Использование калькулятора размеров воздуховодов ОВКВОбщий размер воздуховода зависит от размера, кубических футов в минуту и потерь на трение вашего дома, что означает, что в конечном итоге это довольно сложный расчет. Из-за этого как профессионалы, так и любители ОВиК обычно не рассчитывают окончательный размер воздуховода ОВК самостоятельно. Вместо этого они используют программное обеспечение или запрограммированные калькуляторы, которые могут делать эти окончательные выводы за них.
02 (1)
)
34
Вот почему специалисты по HVAC имеют в своем распоряжении диаграммы и инструменты, чтобы сделать весь процесс более плавным.
Ваш подрядчик будет использовать калькулятор размера воздуховода, чтобы объединить эти измерения и функции в измерение статического давления вашей системы. Затем они умножают его на 100 и делят на общую длину воздуховодов вашей системы.
