Автоматические выключатели

Каждому, кто сталкивался с электропроводкой, приходилось слышать об автоматических выключателях или автоматах. В первую очередь грамотный электрик всегда посоветует отнестись к выбору столь важной части электросети с особой щепетильностью. Так как впоследствии именно этот нехитрый прибор может избавить от многих неприятностей.

Совершенно неважно, какого рода проводятся электромонтажные работы — ложится ли новая проводка в только что построенном доме, заменяется старая, модернизируется щиток или прокладывается отдельная ветка для слишком энергоёмких приборов — в любом случае особое внимание необходимо уделить подбору автомата по мощности и прочим параметрам.

Предназначение устройства

Любой современный автомат имеет две степени защиты. Это означает, что помочь он сможет в двух, наиболее распространённых ситуациях.

  1. Первая, подразумевает перегрев проводки в результате прохождения по ней токов, больше номинальных. К чему это может привести, догадаться несложно: перегорание кабеля, а в итоге короткое замыкание или вообще возгорание.
  2. Вторая ситуация, предотвратить которую способен автоматический выключатель, это короткое замыкание, вследствие которого сила тока в цепи может увеличиваться на огромные значения, а это чревато в лучшем случае выходом из строя всего электрооборудования. В худшем — возгоранием электротехники, а от неё и всего помещения. Говорить же о целостности проводки и вовсе не приходится.

Таким образом, автомат способен защитить не только личное имущество, но в некоторых случаях и жизнь. Хотя для этого необходимо провести грамотный расчёт автоматического выключателя по мощности и ряду других параметров. А также не стоит брать автомат «с запасом», так как при критических значениях токов в сети он банально может не сработать, что равнозначно его отсутствию.

Что же касается защиты человека от поражения электрическим током в результате прикосновения к токоведущим частям, то здесь предпочтительнее использовать УЗО.

Принцип работы

Основной задачей защитного выключателя является отсечение подачи электрического тока от подающего кабеля в сеть потребителя. Происходит это благодаря расцепителям, находящимся в теле автомата. Причём существуют два вида таких частей:

  1. Электромагнитные, представляющие собой катушку, пружину и сердечник, который при превышении номинальных токов втягивается и через пружину разъединяет контакты. Происходит это практически мгновенно — от 0,01 до 0,001 секунды, что способно обеспечить надёжную защиту.
  2. Биметаллические тепловые — срабатывают при прохождении токов, превышающих предельные значения. При этом биметаллическая пластина, являющаяся основой такого расцепителя, изгибается и происходит разрыв контактов.

Для более надёжного отключения в большинстве современных моделей автоматов стараются применять оба вида расцепителей.

Виды АВ и их особенности

Учитывая разнообразие электросетей и определённых ситуаций, автоматы могут быть разных видов. Принцип их работы ничем существенным не отличается — срабатывают всё те же расцепители, но в зависимости от ситуации и ряда других нюансов используют разные их вариации.

Так, для стандартной однофазной сети напряжением 220 вольт выпускаются однополюсные и двухполюсные АВ. Первые способны разрывать лишь один провод — фазу. Вторые могут работать и с фазой, и с нулём. Безусловно, предпочтительнее использовать второй вариант. Особенно, если дело касается помещений с повышенной влажностью. Конечно, и однополюсный автомат вполне справится со своей задачей, но могут возникнуть ситуации, когда перегоревшие провода замкнут между собой. В таком случае, естественно, фаза будет отсечена, но вот нулевой провод окажется под напряжением, что может быть крайне опасно.

Для трёхфазных сетей напряжением 380 вольт используются трёх- или четерёхполюсные автоматы. Устанавливать их необходимо и на входе, и непосредственно перед потребителем. Как понятно, такие автоматы отсекают все три фазы, подключённые к ним. В редких случаях возможно использование одно- или двухполюсных защитных устройства для отсекания, соответственно, одной или двух фаз.

Выбор защитного устройства

Конечно, любой автомат превосходно справится с возложенными на него задачами — это не вызывает сомнения, если он исправен. Но дело в том, что подбирать АВ необходимо с учётом нескольких параметров.

Если выбранный автомат слишком «слабый», то будут происходить постоянные ложные срабатывания. И наоборот, слишком «сильная» модель, будет иметь довольно сомнительную полезность.

Мощность нагрузки

Одной из возможностей подобрать защитное устройство является выбор автомата по мощности нагрузки. Для этого необходимо узнать значение тока нагрузки. И уже из этих данных выбирать соответствующий номинал. Проще всего (да и точнее) это сделать с помощью закона Ома по формуле:

I=P/U,

где P — мощность потребителя (холодильник, микроволновая печь, стиральная машина и т. п. ), а U — напряжение сети.

Для примера потребитель будет взят 1,5 кВт, а напряжение сети обычное 220 В. Имея эти данные, подставив их в формулу, получится:

I = 1500/220 = 6,8 А.

В случае с трёхфазной сетью 380 вольт, напряжение будет 380 В.

Опираясь на закон Ома, можно без труда посчитать мощность нагрузки, из которой подбирать требуемый номинал автомата. Однако не стоит забывать, что, выбирая таким образом АВ, необходимо сложить нагрузку всех потребителей.

Существует и ещё одна формула для выбора автоматического выключателя по току, но она немного сложнее, но и конечный результат будет куда более точен. На практике это не принципиально, но в ознакомительных целях всё же стоит её привести:

I=P/U*cos φ.

Значения I, P, U будут теми же, что и в законе Ома, а вот cos φ — это коэффициент мощности, который учитывает в нагрузке реактивную составляющую. Это значение помогает определить таблица 6.12 нормативного документа СП 31−110−2003 «Проектирование и монтаж электроустановок жилых и общественных зданий».

Для примера данные будут использованы те же, т. е. потребитель 1,5 кВт, а напряжение всё те же 220 В. Согласно таблице, cos φ будет равен 0,65, как для вычислительных машин. Следовательно:

I = 1500 Вт/220 В * 0,65 = 4,43 А.

Сечение кабеля

Выбирать автомат лишь по мощности нагрузки будет непростительной ошибкой, которая может дорого стоить. Ведь если не учесть при этом сечение кабеля, то теряется всякий смысл в подборе автомата. Однако полученные значения нагрузки и номинал АВ смогут помочь в подборе необходимого кабеля.

Для этого не понадобится делать никаких расчётов, так как достаточно воспользоваться таблицей № 1.3.6 и 1.3.7 ПУЭ, где понятие длительно допустимый ток означает проходящее длительное время по проводнику напряжение, не вызывающее чрезмерного его нагрева. Проще говоря, за это значение можно принять рассчитанную мощность нагрузки. И получить требуемое сечение медного или алюминиевого провода.

По току короткого замыкания

Чтобы выбрать автоматический выключатель по мощности хотя и понадобились некоторые расчёты, но они были крайне просты. Этого совсем нельзя сказать о расчётах при выборе автомата по токам короткого замыкания.

Но при подборе номинала АВ для дома, коттеджа, квартиры или офиса, подобные расчёты будут излишни, так как основной показатель, особенно влияющий на данные, это длинна проводника. Но в подобных ситуациях она крайне мала, чтобы существенно повлиять на результат. Поэтому такие расчёты проводят лишь при проектировании подстанций и других подобных сооружений, где длина кабелей значительная.

Поэтому при выборе автоматического выключателя обычно приобретают модели с обозначением «С», где учитываются значения пусковых токов.

Подбор номинала

Выбор номинала автоматического выключателя должен соответствовать определённым требованиям. А конкретнее, автомат обязан сработать прежде, чем токи смогут превысить допустимые значения проводки. Из этого следует, что номинал автомата должен быть чуть меньше, нежели сила тока, которую способна выдержать проводка.

Выбрать нужный АВ довольно просто. Тем более что существует таблица номиналов автоматов по току, а это значительно упрощает задачу.

Исходя из всего этого, можно составить алгоритм, по которому проще всего подобрать автомат нужного номинала:

  • Для отдельно взятого участка вычисляется сечение и материал провода.
  • Из таблицы берётся значение максимального тока, который способен выдержать кабель.
  • Остаётся с помощью таблицы лишь выбрать автомат со значением чуть меньшим длительно допустимого тока.

Таблица содержит пять номиналов АВ 16 А, 25 А, 32 А, 40 А, 63 А, из которых и будет выбираться защитное устройство. Автоматы же меньших значений практически не используются, так как нагрузки современных потребителей просто не позволят этого сделать. Таким образом, имея необходимы значения, очень легко выбрать автомат, соответствующий конкретно взятому случаю.

Как правильно рассчитать автомат и кабель по потребляемой мощности?

Для выбора автомата по мощности нагрузки необходимо рассчитать ток нагрузки, и подобрать номинал автоматического выключателя больше или равному полученному значению. Значение тока, выраженное в амперах в однофазной сети 220 В., обычно превышает значение мощности нагрузки, выраженное в киловаттах в 5 раз, т.е. если мощность электроприемника (стиральной машины, лампочки, холодильника) равна 1,2 кВт.

, то ток, который будет протекать в проводе или кабеле равен 6,0 А(1,2 кВт*5=6,0 А). В расчете на 380 В., в трехфазных сетях, все аналогично, только величина тока превышает мощность нагрузки в 2 раза.

Можно посчитать точнее и посчитать ток по закону ома I=P/U – I=1200 Вт/220В =5,45А. Для трех фаз напряжение будет 380В.

Можно посчитать еще точнее и учесть cos φ – I=P/U*cos φ.

Коэффициент мощности

это безразмерная физическая величина, характеризующая потребителя переменного электрического тока с точки зрения наличия в нагрузке реактивной составляющей. Коэффициент мощности показывает, насколько сдвигается по фазе переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения.
Численно коэффициент мощности равен

косинусу этого фазового сдвига или cos φ

Косинус фи возьмем из таблицы 6.12 нормативного документа СП 31-110-2003 “Проектирование и монтаж электроустановок жилых и общественных зданий”

Таблица 1. Значение Cos φ в зависимости от типа электроприемника

Тип электроприемникаcos φ
Холодильное оборудование
предприятий торговли и
общественного питания,
насосов, вентиляторов и
кондиционеров воздуха
при мощности
электродвигателей, кВт:
до 10,65
от 1 до 40,75
свыше 40,85
Лифты и другое
подъемное оборудование
0,65
Вычислительные машины
(без технологического
кондиционирования воздуха)
0,65
Коэффициенты мощности
для расчета сетей освещения
следует принимать с лампами:
люминесцентными0,92
накаливания1,0
ДРЛ и ДРИ с компенсированными ПРА0,85
то же, с некомпенсированными ПРА0,3-0,5
газосветных рекламных установок0,35-0,4

Примем наш электроприемник мощностью 1,2 кВт. как бытовой однофазный холодильник на 220В, cos φ примем из таблицы 0,75 как двигатель от 1 до 4 кВт.
Рассчитаем ток I=1200 Вт / 220В * 0,75 = 4,09 А.

Теперь самый правильный способ определения тока электроприемника – взять величину тока с шильдика, паспорта или инструкции по эксплуатации. Шильдик с характеристиками есть почти на всех электроприборах.

Автоматические выключатели EKF

Общий ток в линии(к примеру розеточной сети) определяется суммированием тока всех электроприемников. По рассчитанному току выбираем ближайший номинал автоматического автомата в большую сторону. В нашем примере для тока 4,09А это будет автомат на 6А.

ВАЖНО!

Очень важно отметить, что выбирать автоматический выключатель только по мощности нагрузки является грубым нарушением требований пожарной безопасности и может привести к возгоранию изоляции кабеля или провода и как следствие к возникновению пожара. Необходимо при выборе учитывать еще и сечение провода или кабеля.

По мощности нагрузки более правильно выбирать сечение проводника. Требования по выбору изложены в основном нормативном документе для электриков под названием ПУЭ (Правила Устройства Электроустановок), а точнее в главе 1.3. В нашем случае, для домашней электросети, достаточно рассчитать ток нагрузки, как указано выше, и в таблице ниже выбрать сечение проводника, при условии что полученное значение ниже длительно допустимого тока соответствующего его сечению.

Содержание

  1. Выбор автомата по сечению кабеля
  2. Выбор автомата по току короткого замыкания КЗ
  3. Выбор автомата по длительно допустимому току(ДДТ) проводника
  4. Пример выбора автоматического выключателя
  5. Сводная таблица для выбора автоматического выключателя для однофазной сети 220 В.
  6. Сводная таблица для выбора автоматического выключателя для трехфазной сети 380 В.
  7. Итоги
  8. Для чего нужны защитные автоматы и как они работают?
  9. Чем опасно несоответствие кабеля сетевой нагрузке?
  10. Защита слабого звена электроцепи
  11. Как рассчитать номинал автоматического выключателя?
  12. Заключение

Выбор автомата по сечению кабеля

Рассмотрим проблему выбора автоматических выключателей для домашней электропроводки более подробно с учетом требований пожарной безопасности. Необходимые требования изложены главе 3.1 «Защита электрических сетей до 1 кВ.», так как напряжение сети в частных домах, квартирах, дачах равно 220 или 380В.

Расчет сечения жил кабеля и провода

Напряжение 220В.

– однофазная сеть используется в основном для розеток и освещения.
380В. – это в основном сети распределительные – линии электропередач проходящие по улицам, от которых ответвлением подключаются дома.

Согласно требованиям вышеуказанной главы, внутренние сети жилых и общественных зданий должны быть защищены от токов КЗ и перегрузки. Для выполнения этих требований и были изобретены аппараты защиты под названием автоматические выключатели(автоматы).

Автоматический выключатель «автомат»

это механический коммутационный аппарат, способный включать, проводить токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания и перегрузки.

Короткое замыкание (КЗ)

э- лектрическое соединение двух точек электрической цепи с различными значениями потенциала, не предусмотренное конструкцией устройства и нарушающее его нормальную работу. Короткое замыкание может возникать в результате нарушения изоляции токоведущих элементов или механического соприкосновения неизолированных элементов. Также, коротким замыканием называют состояние, когда сопротивление нагрузки меньше внутреннего сопротивления источника питания.

Ток перегрузки

– превышающий нормированное значение длительно допустимого тока и вызывающий перегрев проводника.Защита от токов КЗ и перегрева необходима для пожарной безопасности, для предотвращения возгорания проводов и кабелей, и как следствие пожара в доме.

Длительно допустимый ток кабеля или провода

– величина тока, постоянно протекающего по проводнику, и не вызывающего чрезмерного нагрева.

Кабели ВВГнг с медными жилами

Величина длительно допустимого тока для проводников разного сечения и материала представлена ниже. Таблица представляет собой совмещенный и упрощенный вариант применимый для бытовых сетей электроснабжения, таблиц № 1.3.6 и 1.3.7 ПУЭ.

Сечение
токо-
проводящей
жилы, мм
Длительно допустимый
ток, А, для проводов
и кабелей с медными жилами.
Длительно допустимый
ток, А, для проводов
и кабелей с алюминиевыми жилами.
1,519
2,52519
43527
64232
105542
167560
259575
3512090
50145110

Выбор автомата по току короткого замыкания КЗ

Выбор автоматического выключателя для защиты от КЗ (короткого замыкания) осуществляется на основании расчетного значения тока КЗ в конце линии. Расчет относительно сложен, величина зависит от мощности трансформаторной подстанции, сечении проводника и длинны проводника и т.п.

Из опыта проведения расчетов и проектирования электрических сетей, наиболее влияющим параметром является длинна линии, в нашем случае длинна кабеля от щитка до розетки или люстры.

Т.к. в квартирах и частных домах эта длинна минимальна, то такими расчетами обычно пренебрегают и выбирают автоматические выключатели с характеристикой «C», можно конечно использовать «В», но только для освещения внутри квартиры или дома, т.к. такие маломощные светильники не вызывают высокого значения пускового тока, а уже в сети для кухонной техники имеющей электродвигатели, использование автоматов с характеристикой В не рекомендуется, т.к. возможно срабатывание автомата при включении холодильника или блендера из-за скача пускового тока.

Выбор автомата по длительно допустимому току(ДДТ) проводника

Выбор автоматического выключателя для защиты от перегрузки или от перегрева проводника осуществляется на основании величины ДДТ для защищаемого участка провода или кабеля. Номинал автомата должен быть меньше или равен величине ДДТ проводника, указанного в таблице выше. Этим обеспечивается автоматическое отключение автомата при превышении ДДТ в сети, т.е. часть проводки от автомата до последнего электроприемника защищена от перегрева, и как следствие от возникновения пожара.

Провода ПУГНП и ШВВП

Пример выбора автоматического выключателя

Имеем группу от щитка к которой планируется подключить посудомоечную машину -1,6 кВт, кофеварку – 0,6 кВт и электрочайник – 2,0 кВт.

Считаем общую нагрузку и вычисляем ток.

Нагрузка = 0,6+1,6+2,0=4,2 кВт. Ток = 4,2*5=21А.

Смотрим таблицу выше, под рассчитанный нами ток подходят все сечения проводников кроме 1,5мм2 для меди и 1,5 и 2,5 по алюминию.

Выбираем медный кабель с жилами сечением 2,5мм2, т.к. покупать кабель большего сечения по меди не имеет смысла, а алюминиевые проводники не рекомендуются к применению, а может и уже запрещены.

Смотрим шкалу номиналов выпускаемых автоматов – 0. 5; 1.6; 2.5; 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63.

Автоматический выключатель для нашей сети подойдет на 25А, так как на 16А не подходит потому что рассчитанный ток (21А.) превышает номинал автомата 16А, что вызовет его срабатывание, при включении всех трех электроприемников сразу. Автомат на 32А не подойдет потому что превышает ДДТ выбранного нами кабеля 25А., что может вызвать, перегрев проводника и как следствие пожар.

Сводная таблица для выбора автоматического выключателя для однофазной сети 220 В.

Номинальный ток автоматического выключателя, А.Мощность, кВт.Ток,1 фаза, 220В.Сечение жил кабеля, мм2.
160-2,80-15,01,5
252,9-4,515,5-24,12,5
324,6-5,824,6-31,04
405,9-7,331,6-39,06
507,4-9,139,6-48,710
639,2-11,449,2-61,016
8011,5-14,661,5-78,125
10014,7-18,078,6-96,335
12518,1-22,596,8-120,350
16022,6-28,5120,9-152,470
20028,6-35,1152,9-187,795
25036,1-45,1193,0-241,2120
31546,1-55,1246,5-294,7185

Сводная таблица для выбора автоматического выключателя для трехфазной сети 380 В.

Номинальный ток
автоматического
выключателя, А.
Мощность, кВт.Ток, 1 фаза 220В.Сечение жил
кабеля, мм2.
160-7,90-151,5
258,3-12,715,8-24,12,5
3213,1-16,324,9-31,04
4016,7-20,331,8-38,66
5020,7-25,539,4-48,510
6325,9-32,349,2-61,416
8032,7-40,362,2-76,625
10040,7-50,377,4-95,635
12550,7-64,796,4-123,050
16065,1-81,1123,8-124,270
20081,5-102,7155,0-195,395
250103,1-127,9196,0-243,2120
315128,3-163,1244,0-310,1185
400163,5-207,1310,9-393,82х95*
500207,5-259,1394,5-492,72х120*
630260,1-327,1494,6-622,02х185*
800328,1-416,1623,9-791,23х150*

* – сдвоенный кабель, два кабеля соединенных паралельно, к примеру 2 кабеля ВВГнг 5х120

Итоги

При выборе автомата необходимо учитывать не только мощность нагрузки, но и сечение и материал проводника.

Для сетей с небольшими защищаемыми участками от токов КЗ, можно применять автоматические выключатели с характеристикой «С»

Номинал автомата должен быть меньше или равен длительно допустимому току проводника.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Выбор защитных автоматических выключателей производится не только в ходе установки новой электрической сети, но и при модернизации электрощита, а также при включении в цепь дополнительных мощных приборов, повышающих нагрузку до такого уровня, с которым старые устройства аварийного отключения не справляются. И в этой статье речь пойдет о том, как правильно производить подбор автомата по мощности, что следует учитывать в ходе этого процесса и каковы его особенности.

Непонимание важности этой задачи может привести к очень серьезным проблемам. Ведь зачастую пользователи не утруждают себя, производя выбор автоматического выключателя по мощности, и берут в магазине первое попавшееся устройство, пользуясь одним из двух принципов – «подешевле» или «помощнее». Такой подход, связанный с неумением или нежеланием рассчитать суммарную мощность устройств, включенных в электросеть, и в соответствии с ней подобрать защитный автомат, зачастую становится причиной выхода дорогостоящей техники из строя при коротком замыкании или даже пожара.

Для чего нужны защитные автоматы и как они работают?

Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.

Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.

Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.

Расцепитель электромагнитного типа представляет собой соленоид с сердечником, который при прохождении сквозь него тока высокой мощности моментально сдвигается в сторону отключающего элемента, выключая защитное устройство и обесточивая сеть.

Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.

Чем опасно несоответствие кабеля сетевой нагрузке?

Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.

Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего. В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.

Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.

Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.

Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.

Причина в том, что хотя расчет автомата по мощности был сделан правильно, кабель проводки сечением 1,5 мм² был рассчитан на 19 А и не мог выдержать имеющейся нагрузки.

Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.

Защита слабого звена электроцепи

Итак, мы убедились, что расчет автоматического выключателя должен производиться, исходя не только из суммарной мощности включенных в цепь устройств (независимо от их количества), но и из сечения проводов. Если этот показатель неодинаков на протяжении электрической линии, то выбираем участок с наименьшим сечением и производим расчет автомата, исходя из этого значения.

Требования ПУЭ гласят, что выбранный автоматический выключатель должен обеспечивать защиту наиболее слабого участка электроцепи, или иметь номинал тока, который будет соответствовать аналогичному параметру включенных в сеть установок. Это также означает, что для подключения должны использоваться провода, поперечное сечение которых позволит выдержать суммарную мощность подключенных устройств.

Как выполняется выбор сечения провода и номинала автоматического выключателя – на следующем видео:

Если нерадивый хозяин проигнорирует это правило, то в случае аварийной ситуации, возникшей из-за недостаточной защиты наиболее слабого участка проводки, ему не стоит винить выбранное устройство и ругать производителя – виновником сложившейся ситуации будет только он сам.

Как рассчитать номинал автоматического выключателя?

Допустим, что мы учли все вышесказанное и подобрали новый кабель, соответствующий современным требованиям и имеющий нужное сечение. Теперь электропроводка гарантированно выдержит нагрузку от включенных бытовых приборов, даже если их достаточно много. Теперь переходим непосредственно к выбору автоматического выключателя по номиналу тока. Вспоминаем школьный курс физики и определяем расчетный ток нагрузки, подставляя в формулу соответствующие значения: I=P/U.

Здесь I – величина номинального тока, P – суммарная мощность включенных в цепь установок (с учетом всех потребителей электричества, в том числе и лампочек), а U – напряжение сети.

Чтобы упростить выбор защитного автомата и избавить вас от необходимости браться за калькулятор, приведем таблицу, в которой указаны номиналы АВ, которые включаются в однофазные и трехфазные сети, и соответствующие им мощности суммарной нагрузки.

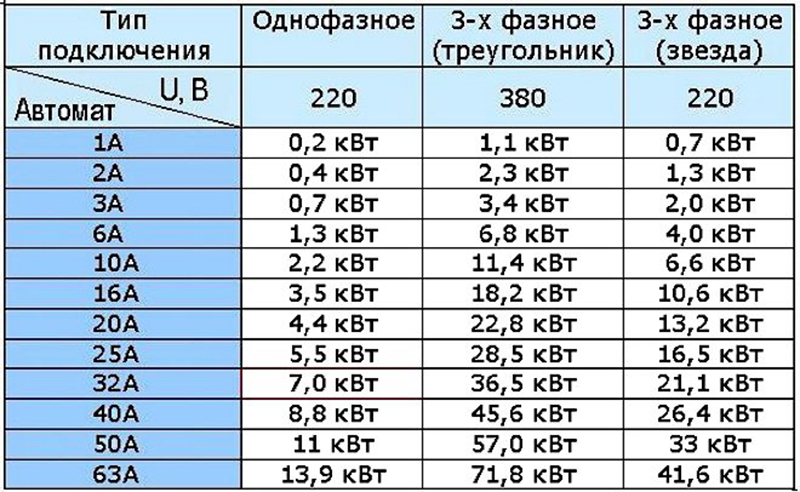

Эта таблица позволит легко определить, сколько киловатт нагрузки какому номинальному току защитного устройства соответствуют. Как мы видим, автомату 25 Ампер в сети с однофазным подключением и напряжением 220 В соответствует мощность 5,5 кВт, для АВ на 32 Ампера в аналогичной сети – 7,0 кВт (в таблице это значение выделено красным цветом). В то же время для электрической сети с трехфазным подключением «треугольник» и номинальным напряжением 380 В автомату на 10 Ампер соответствует мощность суммарной нагрузки 11,4 кВт.

Наглядно про подбор автоматических выключателей на видео:

Заключение

В представленном материале мы рассказали о том, для чего нужны и как работают устройства защиты электрической цепи. Кроме того, учитывая изложенную информацию и приведенные табличные данные, у вас не вызовет затруднения вопрос, как выбрать автоматический выключатель.

При проектировании электросети нового дома, для подключения новых мощных приборов, в процессе модернизации электрощита приходится осуществлять выбор автоматического выключателя для надёжной электрической безопасности.

Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь подключить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.

Очень часто такая халатность и незнание элементарных правил выбора номинала предохранительного устройства приводит к фатальным последствиям. Данная статья ознакомит с основными критериями защиты электропроводки от перегрузки и короткого замыкания, для возможности правильного выбора защитного автомата соответственно мощности потребления электроэнергии.

Коротко принцип работы и предназначение защитных автоматов

Автоматический выключатель при коротком замыкании срабатывает практически моментально благодаря электромагнитному расцепителю. При определённом превышении номинального значения тока нагревающаяся биметаллическая пластина отключит напряжение спустя некоторое время, которое можно узнать из графика время токовой характеристики.

Данное предохранительное устройство защищает проводку от КЗ и сверх токов, превышающих расчётное значение для данного сечения провода, которые могут разогреть токопроводящие жилы до температуры плавления и возгорания изоляции. Чтобы этого не произошло, нужно не только правильно подобрать защитный выключатель, соответствующий мощности подключаемых устройств, но и проверить, выдержит ли имеющаяся сеть такие нагрузки.

Внешний вид трех полюсного автоматического выключателя

Провода должны соответствовать нагрузке

Очень часто бывает, что в старом доме устанавливается новый электросчётчик, автоматы, УЗО, но проводка остаётся старой. Покупается много бытовой техники, суммируется мощность и под неё подбирается автомат, который исправно держит нагрузку всех включённых электроприборов.

Вроде всё правильно, но вдруг изоляция проводов начинает выделять характерный запах и дым, появляется пламя, а защита не срабатывает. Это может случиться, если параметры электропроводки не рассчитаны на такой ток.

Допустим, поперечное сечение жилы старого кабеля — 1,5мм², с максимально допустимым пределом по току в 19А. Принимаем, что одновременно к нему подключили несколько электроприборов, составляющих суммарную нагрузку 5кВт, что в токовом эквиваленте составляет приблизительно 22,7А, ему соответствует автомат 25А.

Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.

кабель силовой NYM

Защитить самое слабое звено электропроводки

Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.

Согласно ПУЭ 3.1.4 автомат должен защищать от перегрузок самый слабый участок электрической цепи, или выбираться с номинальным током, соответствующим токам подключаемых электроустановок, что опять же подразумевает их подключение проводниками с требуемым поперечным сечением.

При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.

Расплавленная изоляция проводов

Расчет номинала автомата

Допускаем, что проводка новая, надёжная, правильно рассчитанная, и соответствует всем требованиям. В этом случае выбор автоматического выключателя сводится к определению подходящего номинала из типичного ряда значений, исходя из расчетного тока нагрузки, который вычисляется по формуле:

I=P/U,

где Р – суммарная мощность электроприборов.

Подразумевается активная нагрузка (освещение, электронагревательные элементы, бытовая техника). Такой расчет полностью подходит для домашней электросети в квартире.

Допустим расчет мощности произведён: Р=7,2 кВт. I=P/U=7200/220=32,72 А. Выбираем подходящий автомат на 32А из ряда значений: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100.

Данный номинал немного меньше расчётного, но ведь практически не бывает одновременного включения всех электроприборов в квартире. Также стоит учитывать, что на практике срабатывание автомата начинается со значения в 1,13 раза больше от номинального, из-за его времятоковой характеристики, то есть 32*1,13=36,16А.

Для упрощения выбора защитного автомата существует таблица, где номиналы автоматов соответствуют мощности однофазной и трёхфазной нагрузки:

Таблица выбора автомата по току

Найденный по формуле в вышеприведённом примере номинал наиболее близок по значению мощности, которое указано в выделенной красном ячейке. Также, если вы хотите рассчитать ток для трехфазной сети, при выборе автомата, ознакомьтесь со статьей про расчет и выбор сечения провода

Подбор защитных автоматов для электрических установок (электродвигателей, трансформаторов) с реактивной нагрузкой, как правило, не производится по мощности. Номинал и тип время токовой характеристики автоматического выключателя подбирается соответственно рабочему и пусковому току, указанному в паспорте данного устройства.

Выбор автомата по мощности нагрузки и номиналы по току

Что такое автоматы? Нет, не те, которые ставят на сессиях в университетах, и даже не те, что выдают в армии бывшим студентам, завалившим свои сессии.

В данной статье речь пойдет об устройствах, способных обезопасить вас и ваше жилище от различных неприятностей, с которыми вы можете столкнуться из-за неполадок, порой возникающих в электрической сети.

Содержание

  • 1 Понятие автоматического выключателя
  • 2 Как правильно выбрать автомат?
  • 3 Как правильно подключить автоматы в электрическом щите
  • 4 Чем опасен неправильный выбор защитной автоматики?

Понятие автоматического выключателя

Автоматический выключатель, называемый также защитным автоматом или просто автоматом, это контактное коммутационное устройство, предназначенное для замыкания и размыкания электрической цепи, а также защиты ее элементов от перегрузок и токов короткого замыкания.

Иными словами, основными функциями автоматов являются:

  • осуществление коммутаций в электрической сети;
  • защита электрической цепи и включенных в нее энергоприемников от перегрузок посредством ее отключения от источника электроснабжения при прохождении через автомат токов, превышающих допустимые;
  • защита электрической цепи и включенных в нее энергоприемников от коротких замыканий во время прохождения через автомат соответствующих токов при помощи отключения защищаемого участка от источника питания.

Следует понимать, что автоматы не уберегут человека от поражения электрическим током, они защищают только сеть и электроприборы

Автоматические выключатели бывают с одним, двумя, тремя или четырьмя полюсами. Каждая модификация предназначена для установки в сеть со своим количеством фаз и подключения с учетом специфики конструкции.

Основным действующим элементом автомата является расцепитель, осуществляющий разрыв цепи при возникновении критической ситуации. Расцепители встречаются двух видов:

  • электромагнитные расцепители, которые реагируют на токи короткого замыкания практически мгновенно; такой расцепитель представляет собой катушку с пружиной и сердечник, реагирующий на прохождение высоких токов втягиванием и воздействием на пружину, которая, в свою очередь, расцепляет контакт внутри автомата;
  • тепловые расцепители, представляющие собой специальные биметаллические пластины, которые эффективны при защите электрической сети от перегрузок; механизм расцепления в данном случае приводится в действие посредством изгиба пластины как реакции на прохождение высоких токов.

Щиток с автоматами

В современных автоматический выключателях хорошо себя зарекомендовало совокупное использование этих двух видов расцепителей.

Как правильно выбрать автомат?

Расчет защитного автомата по мощности нагрузки в сетях с напряжением 220 В или 380 В начинается с определения мощностей электрических приборов, которые будут подключены к сети посредством данного автомата. Необходимая информация содержится как в паспортной документации, прилагаемой к любой бытовой технике, так и на шильдике (табличка либо стикер на корпусе прибора).

В крайнем случае, в интернете имеется большое количество сайтов интернет-магазинов техники, которые обычно размещают данные о технических характеристиках товара на его странице-карточке.

Собрав информацию обо всех энергоприемниках, необходимо просуммировать их мощности и найти максимальную токовую нагрузку в данной электрической цепи, т.е. нагрузку на провод и автомат.

По закону Ома, известному каждому из школьного курса физики, I=P/U, где I–искомая сила тока в амперах (А), P– мощность нагрузки (суммарная мощность всех энергоприемников) в ваттах (Вт), U–напряжение в сети (220 В в однофазной сети и 380 В в трехфазной сети) в вольтах (В).

Чтобы упростить себе задачу, опустив один этап вычислений, можно воспользоваться нижеприведенной таблицей, которая устанавливает взаимосвязь между номиналом автоматов по току и токовыми и мощностными нагрузками. Кроме того, данная таблица позволяет осуществить выбор автомата по сечению кабеля.

Медные проводники

Се-че-ние про-вод-ника, кв. мм

Алюминиевые проводники

Мощность, кВт

Ток в цепи, А

Ток авто-мата, А

Ток авто-мата, А

Ток в цепи, А

Мощность, кВт

220 В

380 В

220 В

380 В

3,3

6,4

15

10

1,5

4,6

9,0

21

20

2,5

16

16

3,5

6,8

5,9

11,5

27

25

4,0

20

21

4,6

9,0

7,4

14,5

34

32

6,0

25

26

5,7

11,1

11,0

21,4

50

50

10,0

32

38

8,3

16,3

15,4

30,0

70

63

16,0

50

55

12,1

23,5

18,7

36,4

85

80

25,0

63

65

14,3

27,8

22,0

42,9

100

100

35,0

63

75

16,5

32,1

29,7

57,9

135

125

50,0

100

105

23,1

45,0

38,5

75,0

185

125

70,0

125

135

29,7

57,9

Важно! Очевидно, что основывать выбор автомата на диаметре присоединяемого к нему проводника возможно в том случае, когда вы уже определились, какой кабель нужен для безопасного и наиболее экономичного подключения всех энергопринимающих устройств. Для принятия данного решения также существуют определенные методики.

Автомат на 16А

Пример. Необходимо выяснить, сколько киловатт нагрузки выдержит автомат для однофазной сети, рассчитанный на 25 ампер. По таблице определяем, что при осуществлении коммутаций посредством кабелей с медными токоведущими жилами к такому автомату можно подключить электроприборы суммарной мощностью 5,9 кВт; при использовании алюминиевых проводников максимальная присоединяемая мощность немного ниже – 5,7 кВт. При этом можно заметить, что оптимальное (и безопасное) для такого подключения сечение проводника из меди составляет 4 кв. мм, а из алюминия – 6 кв. мм.

Как правильно подключить автоматы в электрическом щите

Рассмотрим, как осуществить подключение автоматов в щитке своими руками. Автоматические выключатели, выполненные по современным стандартам, представляют собой модульное оборудование и имеют стандартные размеры, как и иные элементы внутреннего пространства распределительного щитка. Такой подход к исполнению оборудования существенно упрощает сборку щитка.

Все модули просто крепятся на специально предназначенную для этого DIN-рейку при помощи защелок на тыльной стороне каждого из них, при этом не теряется возможность последующего перемещения объекта вдоль рейки. Для его снятия с места крепления потребуется поддеть и поднять вверх пружинную защелку, это удобно делать обыкновенной прямой отверткой.

Алгоритм монтажа автоматов в распределительном щитке и их подключение к электрической сети представляет собой совокупность следующих последовательных действий.

  1. Обесточивание распределительного щита, принятие мер по предотвращению несанкционированной подачи напряжения на него. Проверка индикаторной отверткой отсутствия напряжения в распредщите.
  2. Разметка расположения защитной автоматики, замер необходимой длины проводов.
  3. Закрепление выбранныхмодулей в намеченном месте путем его защелкивания на DIN-рейке.
  4. Монтаж (при необходимости) ограничителей. Их установка целесообразно при наличии пустых промежутков рядом с защитным автоматом во избежание его незапланированных перемещений вдоль рейки, которые, в свою очередь, могут привести к повреждению электропроводки.
  5. Перед подключением провода должны быть зачищены от изоляции. Многожильные проводники в обязательном порядке обжимаются наконечниками.
  6. Осуществляется укладка подключенных проводов внутри распределительного щитка по направлению к предназначенным для них устройствам. Для удобства их можно сортировать и формировать из них жгуты.
  7. В зависимости от количества полюсов подключение проводов к автомату происходит следующим образом:
  • при монтаже однополюсного устройства на верхнюю клемму подается вводная фаза, а из нижней выходит фазная жила локальной электрической сети;
  • при установке автомата с двумя полюсами на левый верхний контакт подключается вводная фаза, а на правый – вводной ноль; соответственно, к правому нижнему контакту подключается фаза защищаемой электрической цепи, а к левому нижнему – ее ноль;
  • когда вы осуществляете подключение трехполюсного устройства, к верхним клеммам необходимо подключить все три фазы вводного кабеля в порядке их промаркированности слева направо – A, B, Cили L1, L2, L3 в зависимости от типа маркировки; от нижних контактов будут отходить соответствующие фазные жилы цепи, защищаемой посредством данного автомата;
  • наконец, если монтажу в распределительном щитке подлежит устройство с четырьмя полюсами, то слева направо подключаются все четыре жилы вводного кабеля трехфазной сети: фазы A, B, C (L1, L2, L3), а также нулевая жила к самой правой клемме; на выходе из автомата подключения проводов будут аналогичными.

Замена автоматического выключателя

Важно! С точки зрения функционирования системы электроснабжения дома или квартиры четкое соблюдение очередности подключения токоведущих жил и расположение входа и выхода в автомате не имеют принципиального значения. Однако нарушение описанной выше определенности может в процессе монтажных и ремонтных работ в данном щитке повлечь за собой серьезные последствия, вплоть до человеческих жертв.

  • При расположении нескольких автоматов в один ряд жила (либо жилы) вводного кабеля подаются только на крайний из них. Далее осуществляется последовательное соединение модулей посредством специальной гребенчатой шины (гребенки), либо самодельных перемычек, собранных из обрезков проводов.
  • После проверки качества и правильности организованных коммутаций можно осуществить подачу напряжения на распределительный щит и, включив всю защитную автоматику, проверить все той же индикаторной отверткой присутствие напряжения на входе и выходе каждого модульного элемента.
  • С целью создания определенности и облегчения последующих электромонтажных и ремонтных работ в распредщитке все автоматы внимательно маркируются в соответствии со своим назначением.

По завершении данного этапа установку автоматов и их подключение к электрической сети можно считать завершенными.

Чем опасен неправильный выбор защитной автоматики?

Выбирая автомат необходимо иметь в виду тот факт, что устройство с завышенными характеристиками будет пропускать через себя в защищаемую электрическую цепь токи, недопустимые для данной проводки и электроприборов, что чревато перегревом проводников, оплавлением их изоляционного слоя, выходом из строя подключенных электроприборов, а также пожаром.

При установке прибора с характеристиками ниже требуемых, вы будете постоянно задаваться вопросом, почему выбивает автомат в щитке. Защитное устройство начнет регулярно срабатывать при запуске мощных электроприборов. Кроме того, автомат, рассчитанный на нагрузку меньше подключаемой через него, очень скоро выйдет из строя ввиду залипания его контактов, связанного с постоянным воздействием неприлично высоких для него токов.

Зная, как выбрать автомат по мощности подключаемой посредством него нагрузки, а также умея осуществить выбор автоматического выключателя по току, с учетом понимания важности серьезного отношения к данному выбору вы, несомненно, сможете грамотно организовать систему электроснабжения как в квартире, так и в частном доме, обезопасив при этом и себя, и своих близких, и свое жилище.

Как легко преобразовать амперы, вольты и ватты

Определение ампер, вольт и ватт для любой части оборудования имеет решающее значение для подтверждения совместимости с инженерными сетями вашего здания. Если у вас есть информация для двух из этих электрических характеристик, вы можете обеспечить безопасную и эффективную работу устройства, рассчитав недостающие данные. Чтобы преобразовать ватты в амперы, амперы в ватты или выполнить любое другое преобразование, ответ будет у вас под рукой с помощью простого уравнения.

Электрический калькулятор

Иногда может быть трудно определить значения напряжения, силы тока и мощности в руководстве пользователя или спецификации. Если вам нужен калькулятор преобразования вольт в ватт, наш калькулятор электрического преобразования поможет вам! Просто заполните два пустых поля ниже и нажмите «Рассчитать», чтобы преобразовать ампер в вольт или ватт.

Формулы электрического преобразования

Кроме того, несколько основных уравнений позволяют вам самостоятельно рассчитать недостающую информацию.

Ватт = Ампер x Вольт

Примеры:

  • 10 А x 120 В = 1200 Вт
  • 5 А x 240 В = 1200 Вт

Ампер = Вт/Вольт

Примеры:

  • 4160 Вт / 208 В = 20 Ампер
  • 3600 Вт / 240 В = 15 А

Вольт = Вт/Ампер

Примеры:

  • 2400 Вт / 20 А = 120 В
  • 2400 Вт / 10 А = 240 В

Подключение оборудования общественного питания к неправильному напряжению является основной причиной того, что оборудование не работает должным образом. Если вы подключите свое новое оборудование к неправильному источнику питания, оно будет работать не так эффективно и даже может выйти из строя.

Принимая во внимание инвестиции, необходимые для оснащения вашей кухни торговым оборудованием, вы захотите убедиться, что требования к электропитанию соблюдены. Используйте наш калькулятор напряжения для точного расчета силы тока, напряжения или мощности, чтобы избежать этой распространенной ошибки.

Установка электрического оборудования

Важно отметить, что большая часть холодильного , кухонного и посудомоечного оборудования на нашем сайте предназначена для коммерческого или институционального использования. Электрические характеристики и требования могут сильно различаться от изделия к изделию.

Например, многие более крупные предметы, такие как плиты, пекарские конвекционные печи и комбо-расстойники, не поставляются со шнуром и вилкой. Эти устройства должны быть подключены электриком. Мы настоятельно рекомендуем проконсультироваться с электриком, если вы не уверены в пригодности того или иного электрооборудования для использования в вашем бизнесе.

Хотите знать, в чем разница между амперами и вольтами? Напряжение, сила тока и мощность связаны между собой. Читайте дальше, если вам интересно узнать больше об этих электрических терминах и о том, как они работают вместе.

Ампер:  Ампер, широко известный как ампер, измеряет поток электричества как электрический ток. В частности, они измеряют количество электронов, проходящих мимо определенной точки в секунду. Распространенной аналогией, используемой для описания работы усилителей, является садовый шланг. Ампер можно сравнить с объемом воды, протекающей через шланг. Чем больше галлонов воды проходит через шланг в минуту, тем сильнее течение. Или, поскольку количество электронов, протекающих мимо определенной точки в секунду, увеличивается, то же самое происходит и с усилителями.

Вольт:  Как заставить эти ампер течь? Напряжение. Если придерживаться аналогии с садовым шлангом, напряжение аналогично давлению воды в шланге. Давление или сила — это то, что заставляет воду течь. Вольты — это мера того, какой силе подвергается каждый электрон, что называется «потенциалом». Потенциал — это то, что заставляет электричество течь. Разница между вольтами и амперами заключается в том, что ампер измеряет объем протекающих электронов, а вольт измеряет давление заставляет их течь.

Ватт:  Ампер и вольт объединяются, чтобы создать ватты, измерение количества высвобождаемой энергии. В случае с садовым шлангом это будет количество протекающей воды. Чем выше мощность, которая, как мы теперь знаем, является комбинацией электрического потенциала и потока, тем больше мощности и мощности мы увидим. Например, чем больше мощность микроволновой печи, тем быстрее она приготовит пищу.

Теперь у вас есть общее представление о том, как совместно работают вольты, амперы и ватты для питания вашего электрооборудования. Вам не нужно быть экспертом по электрическим параметрам, если вы знаете напряжение вашего оборудования и тип источника питания в вашем здании. Вы можете положиться на наш простой калькулятор напряжения, чтобы определить недостающую информацию.

Контрольный список установки оборудования

Итак, вы заказали новую единицу профессионального кухонного оборудования, и теперь она готова к доставке на объект. Как покупатель оборудования, сделали ли вы всю домашнюю работу, чтобы убедиться, что установка пройдет как можно более гладко, и что оборудование будет работать должным образом с самого начала? Если вы считаете, что у вас все под контролем, взгляните на следующий список «обязательных» задач, чтобы убедиться, что не будет сюрпризов, когда придет время устанавливать новое оборудование.

Почему вам следует покупать тяжелое оборудование онлайн

В течение многих лет, когда владельцам ресторанов нужно было купить новое оборудование или расходные материалы, они обращались либо в дилерский центр, либо в магазин с наличными. Хотя это то, к чему привыкли многие владельцы ресторанов, покупка тяжелого ресторанного оборудования и расходных материалов в Интернете намного проще, быстрее и дешевле, чем покупка в традиционных магазинах и дилерских центрах. Кроме того, некоторые владельцы ресторанов не решаются покупать крупные и дорогие товары, такие как холодильники, духовки и кухонные плиты, через Интернет, но наша система оптимизирована, чтобы доставить ваше оборудование к вам быстрее, безопаснее и дешевле, чем у традиционных оптовиков. В этом блоге мы объясним, почему вам следует покупать оборудование и расходные материалы для ресторана в Интернете, и почему покупка оборудования в WebstaurantStore — лучший вариант, чем покупка на сайте go 9.0005

Пропан и природный газ: сравнение топлива для приготовления пищи

Приготовление пищи на газу является основным продуктом общественного питания. Независимо от того, используете ли вы большое или маленькое кухонное оборудование, приготовление пищи на газу дает больше тепла, чем электричество. Во многих регионах газ также дешевле электричества, поэтому выбор газа может помочь снизить накладные расходы вашего ресторана. Когда дело доходит до выбора используемого газа, важно узнать о различиях между двумя вариантами: природным газом и пропаном. С помощью этого руководства по цене, приготовлению пищи и различиям оборудования между пропаном и природным газом вы можете решить, какой газ лучше всего подходит для вашей кухни. Что такое природный газ? Природный газ – это ископаемое топливо, которое добывается из-под земли. Этот газ в основном состоит из метана и может содержать меньшее количество диоксида углерода 9.0005

  • Темы 1146
  • Индустриальный 36
  • Ресторанный менеджмент 115
  • Бар Менеджмент 50
  • Советы по организации питания 31
  • Пекарня Менеджмент 39
  • Food Trucks & Concessions 51
  • Реклама и маркетинг 36
  • Экологичные советы 9
  • Планировка и дизайн объекта 31
  • Советы по кофешопу 25
  • Установка и обслуживание 48
  • Уборка и борьба с вредителями 30
  • Безопасность и санитария 76
  • Советы по запуску 100
  • Дизайн меню 9
  • Советы по кухне и кулинарии 58
  • Гостиничный менеджмент 20
  • Советы по магазинам пиццы и сэндвичей 34
  • Мелкие изделия 31
  • Приготовление пищи 72
  • Предметы столешницы 15
  • Одноразовые 20
  • Калькуляторы и инструменты 6
  • Расходные материалы 37
  • Мойка посуды и прачечная 18
  • Кухонное оборудование 78
  • Хранение и охлаждение пищевых продуктов 39
  • Оборудование для производства напитков 26
  • Товары для офиса 6
  • Подробнее
  • Тип ресурса 633
  • Подробные статьи 221
  • Руководство по покупке 254
  • Инструкции 94
  • Обзоры продуктов 64

Калькулятор мощности одно- и трехфазного переменного тока – Blackhawk Supply

При выборе электрооборудования или при работе с цепями измерения должны быть точными. Если вам не нравится считать кВт и Ампер вручную — у нас есть решение! Наш онлайн-калькулятор мощности переменного тока может помочь вам преобразовать электрическую мощность в ток и наоборот для однофазной и трехфазной электроэнергии.

Ниже мы научим вас пользоваться нашим калькулятором мощности и расскажем о формулах для этих измерений. Давайте погрузимся!

Как пользоваться калькулятором мощности?

Хотите перевести ампер в кВт (или наоборот) без математических вычислений? Без проблем!

Наш калькулятор однофазной и трехфазной мощности прост в использовании. Просто заполните поля необходимыми данными, включая тип тока, напряжение и коэффициент мощности. Калькулятор все сделает автоматически.

Калькулятор мощности переменного тока — кВт в амперах

  • Тип тока
    • Переменный ток — расчет однофазной мощности
    • Переменный ток — расчет трехфазной мощности
    • DC
  • Ток в амперах
  • Тип напряжения
    • Линейный
    • Линия-нейтраль
  • Напряжение (в вольтах)
  • Введите коэффициент мощности
    • Рассчитать; Перезагрузить; Менять;
  • Результаты измерения мощности (милливатты)
  • Результаты мощности (Вт)
  • Результаты мощности (киловатт)

Ампер (А или ампер) и киловатт (кВт) — это два разных параметра электричества. Что они имеют в виду?

Ампер указывает количество тока, потребляемого нагрузкой. Киловатты – это количество энергии, потребляемой нагрузкой в ​​любой момент времени. Короче говоря, амперами измеряется сила тока, а киловаттами измеряется мощность.

Как можно преобразовать ампер в киловатты для трехфазного, однофазного переменного тока (AC) или постоянного тока (DC)?

Киловатты не могут быть преобразованы в ампер напрямую. Величина тока или мощности зависит от коэффициента мощности, типа тока и типа напряжения.

Однако можно получить точные измерения, преобразовав эти показатели с помощью формул. Кроме того, вы можете использовать наш трехфазный преобразователь киловатт в ампер, а также калькулятор однофазной мощности и мощности постоянного тока.

Что такое однофазная электроэнергия?

Фаза означает распределение электрической нагрузки либо однофазным, либо трехфазным источником питания.

Однофазная электроэнергия обычно используется в бытовых целях, жилых домах и небольших офисах. Другими словами, он работает для приборов, которым требуется небольшое количество энергии (холодильники, светильники, обогреватели, телевизоры и тому подобное).

Стандарт для однофазного распределения электроэнергии в США составляет 120 вольт переменного тока с частотой 60 герц. Каждый герц означает количество изменений электричества, происходящих в проводе каждую секунду. Следует отметить, что мощность переменного тока может переключать полярность, в отличие от мощности постоянного напряжения.

Как рассчитать мощность однофазной сети?

Вот формулы, которые можно использовать для расчета однофазной мощности.

Киловатт из ампер

кВт = PF × A × V / 1000

В этой формуле мощность (в кВт) равна коэффициенту мощности нагрузки (PF), умноженному на измеренный фазный ток в амперах (А), умноженное на среднеквадратичное напряжение (В), и деленное на 1000.

ампер из киловатт

A = 1000 × кВт / (PF × В)

A обозначает фазный ток, который равен кВт (мощность), умноженный на 1000, затем разделенный на коэффициент мощности (PF), умноженный на среднеквадратичное напряжение (В).

Что такое трехфазное питание переменного тока?

Трехфазная электроэнергия является распространенным типом производства и распределения электроэнергии переменного тока, широко используемым для нагрузок более 1000 Вт. В отличие от однофазного источника питания, трехфазный источник питания требует меньше алюминия или меди, имеет более высокий КПД проводника и выдерживает большие силовые нагрузки. Это также обеспечивает большую общую плотность, оптимизируя тем самым потребление энергии.

Для более точного расчета мощности формула для трехфазных приложений должна учитывать тип конфигурации мощности. Двумя наиболее распространенными конфигурациями являются «треугольник» (используются только три провода) и «вей» (имеет четвертый нейтральный провод).

Трехфазное электропитание обычно используется в коммерческих и промышленных объектах с большими двигателями, производственным оборудованием, мощными кондиционерами и другими приложениями с большой нагрузкой.

Теперь к основной теме. Как перевести амперы в киловатты в трехфазных цепях переменного тока (и наоборот)?

Как рассчитать 3-х фазную мощность?

Вот уравнения, которые можно использовать для расчета трехфазной мощности. Имейте в виду, что формула трехфазной мощности будет отличаться для линейного и нейтрального напряжений.

Киловатты из ампер (линейное напряжение)

кВт = √3 × PF × A × V / 1000

Мощность (кВт) равна квадратному корню из трех (√3), умноженному на мощность коэффициент (PF), умноженный на ток (А), умноженный на среднеквадратичное линейное напряжение (В), деленное на 1000.

Киловатты из ампер (фазное напряжение)

кВт = 3 × PF × A × V / 1000

Вы можете рассчитать 3-фазную мощность из ампер в кВт с фазным напряжением так же, как вы будет с линейным напряжением. Единственное отличие состоит в том, что квадратный корень из трех (√3) заменяется числом три (3), а межфазное среднеквадратичное значение заменяется линейным среднеквадратичным значением напряжения в уравнении.

Ампер из киловатт (линейное напряжение)

A = 1000 × кВт / (√3 × PF × В)

Фазный ток (А) равен 1000 киловаттам (кВт), деленным на квадратный корень из трех, умноженный на коэффициент мощности (PF), умноженный на межфазное среднеквадратичное напряжение (В).

Ампер из киловатт (линейное напряжение)

A = 1000 × кВт / (3 × PF × В)

Для расчета трехфазного источника питания необходимо умножить 1000 на мощность ( кВт), деленное на три умножения на коэффициент мощности, умноженный на среднеквадратичное напряжение между фазой и нейтралью (В).

Что такое коэффициент мощности?

Теперь мы несколько раз упоминали коэффициент мощности (PF) в формулах. Он относится к отношению между реальной и кажущейся мощностью, рассеиваемой цепью переменного тока, к изделию с электрическим питанием.

Реальная мощность означает электрическую мощность, используемую устройствами, а кажущаяся мощность означает электроэнергию, подаваемую в цепь.

Значение коэффициента мощности изменяется от нуля до единицы в зависимости от резистивной и реальной нагрузки.

  • Коэффициент мощности равен нулю (0), когда вся мощность является реактивной.
  • Коэффициент мощности равен единице (1), когда вся мощность является реальной (без реактивной мощности).

Как рассчитать коэффициент мощности?

Существует множество уравнений коэффициента мощности, основанных на типе мощности и тока. Давайте рассмотрим каждую формулу коэффициента мощности.

Коэффициент мощности для синусоидального тока равен абсолютному значению косинуса фазы полной мощности. Фазовый угол кажущейся мощности будет отмечен как φ в приведенных ниже формулах.

Для расчета реальной мощности в ваттах:

Вт = |ВА| × ПФ = |ВА| × |cos ф|

Фактическая мощность равна полной мощности в вольт-амперах (ВА), умноженной на коэффициент мощности.

Резистивное сопротивление нагрузки

PF(резистивная нагрузка) = P / |S| = 1

Активная мощность резистивных импедансных нагрузок равна полной мощности (S) с коэффициентом мощности (PF), равным 1 (единице).

Вольт-ампер реактивный

Q = |VA| × |sin φ|

Реактивная мощность (Q) в вольт-амперах реактивная равна полной мощности в вольт-амперах (ВА), умноженной на синус фазового угла.

Однофазная мощность

PF = |cos φ| = 1000 × кВт / (В × А)

Чтобы рассчитать коэффициент мощности однофазной цепи, необходимо умножить 1000 на мощность в киловаттах (кВт), разделить на среднеквадратичное напряжение (В), умноженное на фазный ток в Ампер (А).

3-фазная мощность (междуфазная)

PF = |cos φ| = 1000 × кВт / (√3 × В × A)

Расчет линейной трехфазной мощности для коэффициента мощности: 1000 умножить на мощность в киловаттах (кВт), затем разделить на квадратный корень из трех, умноженный на линейное среднеквадратичное напряжение (В), умноженное на фазный ток в амперах (А).

3-фазная мощность (линия-нейтраль)

PF = |cos φ| = 1000 × кВт / (3 × В × A)

Чтобы измерить коэффициент мощности для трехфазной мощности между фазой и нейтралью, умножьте 1000 на киловатты (кВт), а затем разделите среднеквадратичное значение напряжения между фазой и нейтралью в три раза. (V) умножить на ампер (A).

Преобразование кВт в Амперы

Вы хотите перевести киловатты в Амперы? Эти данные можно рассчитать по простой формуле (при условии, что вы знаете коэффициент мощности). Формула:

​I = P / (√3 × PF × V)​

В этом уравнении I означает силу тока (ампер), P – относительную мощность (измеряется в ваттах), PF – коэффициент мощности, а V — напряжение.

Если ваша мощность измеряется в тысячах ватт, вам будет проще преобразовать данные в ватты, умножив их на 1000. Вам также необходимо убедиться, что ваше напряжение измеряется в киловольтах (кВ).

Приведем пример, используя приведенную выше формулу. Если ваш коэффициент мощности 0,8, мощность 1,5 кВт (1500 Вт) и постоянное напряжение 220 (В), расчет будет:

I = 1500 / (√3 × 0,8 × 220) = 4,92 А

Вот так можно преобразовать ватты и киловатты в ампер.

Преобразование ампер в кВт

Теперь давайте сделаем обратное. Для преобразования ампер в киловатт используйте следующую формулу:

P = √3 × PF × I × V

Маркировка здесь та же. P — мощность, коэффициент мощности — PF, I — ток (ампер), а V — напряжение.

В нашем следующем примере мы будем использовать то же напряжение (220 В) и коэффициент мощности (0,8) и иметь коэффициент мощности 4,9.2 А ток. Теперь переведем ампер в киловатты:

P = √3 × 0,8 × 4,92 × 220 = 1500 Вт = 1,5 кВт

Заключение

легкий. Однако использование формул для расчета 3-фазной полной мощности может занять немного времени.

Если вы хотите получить точные измерения без каких-либо хлопот, используйте наш онлайн-калькулятор мощности переменного тока, так как он поможет вам найти лучшие электрические блоки для ваших систем.

Blackhawk Supply предлагает широкий ассортимент климатического, сантехнического и электрического оборудования. Выбирайте реле, корпуса, трансформаторы, блоки питания и другие устройства!

Блоки питания

Провода

Трансформаторы

Корпуса

Как рассчитать безопасную электрическую нагрузку

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.02.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен Эмили Эстеп

Эмили Эстеп — биолог растений и специалист по проверке фактов, специализирующийся на науках об окружающей среде. Она получила степень бакалавра журналистики и магистра наук в области биологии растений в Университете Огайо. Эмили работала корректором и редактором в различных онлайн-СМИ в течение последнего десятилетия.

Узнайте больше о The Spruce’s Редакционный процесс

The Spruce / Kevin Norris

У всех нас дома есть гора электроприборов, и многие из них, если не все, имеют какой-то двигатель. Это могут быть печи, посудомоечные машины, кондиционеры, отстойники, мусоропроводы и микроволновые печи.

Согласно электрическому кодексу, каждому из этих моторизованных гаджетов нужна отдельная цепь только для их собственного использования. Постоянные нагревательные приборы также несут довольно большую электрическую нагрузку, и для большинства из них требуются собственные выделенные цепи. Разрешение этим приборам совместно использовать цепь с другими устройствами может легко перегрузить цепь, поскольку по своей природе они потребляют довольно большую мощность, особенно при первом запуске.

В старых домах, в которых не обновлялась проводка, такие приборы часто устанавливаются в цепях, общих с другими устройствами, и в таких ситуациях довольно часто срабатывают автоматические выключатели или перегорают предохранители.

Вот некоторые из приборов, для которых могут потребоваться специальные электрические цепи (уточните точные требования в местных строительных нормах и правилах):

  • Микроволновая печь
  • Электрическая духовка
  • Мусоропровод
  • Посудомоечная машина
  • Стиральная машина
  • Компактор для мусора
  • Холодильник
  • Комнатный кондиционер
  • Печь
  • Электрические водонагреватели
  • Электрические плиты
  • Электрическая сушилка для белья
  • Центральный кондиционер

Так как же узнать, какой размер цепи требуется для каждого устройства? Например, если вы занижаете мощность цепи, питающей большой центральный кондиционер, вы можете столкнуться с ситуацией, когда автоматический выключатель вашего кондиционера срабатывает всякий раз, когда он работает на максимальной мощности. Расчет правильного размера для выделенной цепи устройства включает в себя расчет максимальной потребляемой мощности, которая будет размещена в цепи, а затем выбор размера цепи, который соответствует этой потребности, плюс запас для безопасности.

Емкость контура

Вычисление электрических требований или спроса электроприбора начинается с понимания простой зависимости между амперами, ваттами и вольтами — тремя ключевыми средствами измерения электричества. Принцип соотношения, известный как закон Ома, гласит, что сила тока (А) x вольт (В) = ватт (Вт). Используя этот простой принцип соотношения, вы можете рассчитать доступную мощность цепи любого заданного размера:

  • 15-амперная 120-вольтовая цепь : 15 ампер x 120 вольт = 1 800 Вт
  • 20-АНЕТ 120-вольт. Watts
  • 20-AMP 240-вольт схема : 20 ампер x 240 вольт = 4800 Вт
  • 25-AMP 240-вольт. цепь : 30 ампер x 240 вольт = 7200 ватт
  • 40-амперная 240-вольтовая цепь : 40 ампер x 240 вольт = 9,600 Вт
  • 50-АМФ 240-вольт.

Простую формулу A x V = W можно переформулировать несколькими способами, например, W ÷ V = A или W ÷ A = V.

Ель / Микела Буттиньол

Как рассчитать требуемую нагрузку цепи

Выбор правильного размера для выделенной цепи прибора включает в себя довольно простую арифметику, чтобы убедиться, что потребление электроэнергии устройством находится в пределах мощности цепи. Нагрузка может быть измерена либо в амперах, либо в ваттах, и ее довольно легко рассчитать на основе информации, напечатанной на этикетке с техническими характеристиками двигателя устройства.

Номинальные характеристики двигателей указаны на боковой стороне двигателя. В нем указаны тип, серийный номер, напряжение переменного или постоянного тока, число оборотов в минуту и, самое главное, номинальная сила тока. Если вы знаете напряжение и номинальную силу тока, вы можете определить мощность или общую мощность, необходимую для безопасной работы этого двигателя. Как правило, на лицевой панели отопительных приборов указана их номинальная мощность.

Пример расчета схемы

Например, подумайте о простом фене мощностью 1500 Вт, работающем от 120-вольтовой ответвленной сети в ванной комнате. Используя W ÷ V = вариант закона Ома, вы можете рассчитать, что 1500 ватт ÷ 120 вольт = 12,5 ампер. Ваш фен, работающий на максимальном нагреве, может потреблять 12,5 ампер мощности. Но если учесть, что вытяжной вентилятор и светильник для ванной также могут работать одновременно, то можно увидеть, что 15-амперная цепь для ванной комнаты с общей мощностью 1800 Вт может с трудом справиться с такой нагрузкой.

Давайте представим, что в нашем образце ванной комнаты есть вытяжной вентилятор мощностью 120 Вт, светильник с тремя лампочками по 60 Вт (всего 180 Вт) и электрическая розетка, к которой можно подключить фен мощностью 1500 Вт. они могут легко потреблять энергию одновременно. Вероятная максимальная нагрузка на эту цепь может достигать 1800 Вт, что соответствует максимуму, с которым может справиться 15-амперная схема (обеспечивающая 1800 Вт). Но если вы поместите одну 100-ваттную лампочку в светильник в ванной, вы создадите ситуацию, когда сработает автоматический выключатель.

Электрики обычно рассчитывают нагрузку цепи с 20-процентным запасом прочности, следя за тем, чтобы максимальная нагрузка на электроприборы и приспособления в цепи не превышала 80 процентов доступной силы тока и мощности, обеспечиваемой цепью. В нашем образце ванной 20-амперная схема, обеспечивающая мощность 2400 Вт, может довольно легко справиться с потребляемой мощностью 1800 Вт с 25-процентным запасом прочности. Это причина, по которой большинство электрических норм требует 20-амперной ответвленной цепи для обслуживания ванной комнаты. Кухни — еще одно место, где 120-вольтовые ответвления, обслуживающие розетки, практически всегда представляют собой 20-амперные цепи. В современных домах обычно только цепи общего освещения все еще подключены как 15-амперные цепи.

Специализированные цепи устройств

Точно такой же принцип используется для расчета потребности в цепи, обслуживающей один прибор, такой как микроволновая печь, мусоропровод или кондиционер. Большая микроволновая печь со встроенным вентилятором и осветительным прибором может легко потреблять от 1200 до 1500 Вт мощности, а электрик, подключающий специальную цепь для этого прибора, скорее всего, установит 20-амперную цепь, обеспечивающую 2400 Вт доступной мощности. С другой стороны, большой измельчитель мусора мощностью 1 л.с., потребляющий 7 ампер (840 Вт), может легко обслуживаться специальной 15-амперной цепью с доступной мощностью 1800 Вт.

Тот же метод расчета можно использовать для любой выделенной цепи прибора, обслуживающей один прибор. Например, 240-вольтовый электрический водонагреватель мощностью 5500 Вт можно рассчитать так: А = 5500 ÷ 240, или А = 22,9. Но поскольку схема требует 20-процентного запаса прочности, она должна обеспечивать не менее 27,48 А (120% от 22,9 = 27,48 А). Электрик установит 30-амперную 240-вольтовую цепь для обслуживания такого водонагревателя.

Большинство электриков будут немного увеличивать размер выделенной цепи, чтобы учесть будущие изменения.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
