LoopCAD – Программное обеспечение для лучистого отопления

LoopCAD — лучшее программное обеспечение для быстрого создания схем профессионального качества. схемы расположения систем лучистого отопления. Совершенно новый LoopCAD 2023 предлагает расширенные конструктивные особенности, включая интегрированные расчеты нагрева и охлаждения, подробные Гидравлические расчеты, расчет таяния снега, трехмерные изображения CAD и совместимость с OEM методы проектирования и материалы. А теперь MJ8 Edition обеспечивает ACCA &reg — Утвержденное руководство J &reg (8-я редакция) расчеты для отопления и охлаждения жилых помещений нагрузки (более в руководстве J. ..). LoopCAD — это самый простой и мощный инструмент для проектирования лучистого отопления.

Что нового Учебник Бесплатная пробная версия Цена

LoopCAD доступен в трех различных редакциях, которые наилучшим образом соответствуют вашим потребностям. доступные OEM-версии работают без проблем со всеми тремя функциональными версиями. Для списка функции и новые функции в каждом выпуске, просмотрите PDF-файл со сравнением функций.

Демо-видео представляет собой краткое введение, а уроки-учебники обеспечивают гораздо более глубокий взгляд.

Сравнение характеристик PDF

Стандарт Версия

Чертеж плана этажа и импорт (PDF, AutoCAD, JPG) Автоматизированная схема (контур) генерации Чертеж схемы (петли) от руки Гидравлические расчеты на основе ручного ввода тепловых нагрузок (без автоматизированных тепловых потерь) расчеты) Виды трехмерного чертежа Надстройки OEM для подробных списков материалов/предложений

Профессиональный Версия

Все функции стандартной версии плюс… Автоматический расчет потерь тепла при рисовании ASHRAE и CSA расчеты теплопотерь жилых помещений

Версия MJ8

Все функции Professional Edition, а также… ACCA-Approved Manual J (8th Edition) расчеты отопительной и холодильной нагрузки жилых помещений (подробнее. ..)

Чертеж плана этажа Создание чертежей плана этажа выполняется очень быстро с использованием предопределенных комнат, дверей, окон. и другие объекты. Размеры комнат можно изменить, перетащив стены или углы, и они легко стыкуются вместе для создания сложных планов этажей. Формы комнаты могут быть быстро редактируется для создания очень сложных форм, и вы также можете использовать от руки инструменты рисования для создания более сложных форм. LoopCAD также позволяет импортировать существующие AutoCAD*, PDF** или отсканированные чертежи для использования в качестве шаблона.

Автоматизированное рисование цепей LoopCAD автоматически генерирует схемы для комнат в вашем проекте. Просто бросьте объект Circuit Entry, где вы хотите, чтобы схемы начинались, а LoopCAD позаботится остальных. Он автоматически проектирует вокруг препятствий, таких как лестницы, шкафы или кухонные острова. Легко редактируйте настройки, чтобы изменить тип рисунка, вращение, количество цепей или варианты расстояния между трубками. И используйте мощную галерею макетов инструмент для быстрого выбора лучшего шаблона для вашего дизайна. Также для геометрии помещения комплекс для автоматизированных схем, инструменты для схем от руки позволяют быстро рисовать точные схемы, которые вы хотите.

Расчет тепловых потерь LoopCAD предоставляет возможность автоматического расчета тепловых потерь по комнатам. как вы рисуете свой план этажа. Вы можете выбрать метод расчета жилья, который лучше всего подходит для вашего проекта — ASHRAE, CSA или Manual J. LoopCAD автоматически определяет комнаты выше или ниже, и даже поддерживает расчет холодных перегородок между комнатами.

Расчеты холодильной нагрузки Версия MJ8 обеспечивает расчет как отопительной, так и охлаждающей нагрузки. для жилых приложений. Полная поддержка Manual J 8th Edition, включая блок нагрузки, покомнатные нагрузки, инфильтрационные и вентиляционные нагрузки, детальное воздействие анализ разнообразия и оценки комнатного CFM.

ACCA &reg — Утвержденное руководство J &reg LoopCAD MJ8 одобрен ACCA для жилых помещений Manual J (8th Edition). расчет нагрузки на отопление и охлаждение. Это упрощает прием ваших заявок местными властями, которым требуется программное обеспечение, одобренное ACCA. Нажмите здесь, чтобы узнать больше подробности.

Гидравлические расчеты Гидравлические расчеты, которые имеют решающее значение для проектирования вашей радиационной системы, выполняется автоматически. Представление Radiant Design предоставляет простой способ анализировать и оптимизировать дизайн. Тепловая мощность панели Температура поверхности Температура панели Температура воды – подача и перепад Расход и потери напора Управляемость/проблемы

Коммерческий режим Коммерческий режим предоставляет новые мощные инструменты для проектирования вашего коммерческого излучающего оборудования. обогрев проектов, включая пользовательские области цепей, библиотеку пользовательских конструкций и значительные производительность улучшения. Легко разделяйте большие области на несколько меньших цепей, автогенерация цепей лучше и быстрее.

Дизайн снеготаяния Проектирование системы снеготаяния теперь напрямую поддерживается в LoopCAD. Нарисуйте места таяния снега, генерировать схемы, рассчитывать нагрузки и температуры почти так же, как вы сделать для лучистых систем отопления. Расчеты основаны на методах ASHRAE.

3D-виды САПР LoopCAD создает 3D-виды вашего здания, которые вы рисуете в 2D. Новое 3D Представления являются мощным помощником для обеспечения точных расчетов тепловой нагрузки и также очень эффективен для сообщения вашей дизайнерской работы. Проверка размещения размеры окон, дверей и стен выполняются намного быстрее и точнее с 3D виды.

OEM-совместимость LoopCAD 2023 доступен в пользовательских OEM-версиях, которые объединяют системы и компоненты от ведущих производителей Северной Америки (OEM). Вы можете не только проектировать схемы, выполнять расчет нагрузки, и создать все гидравлические данные, вы также можете создать полный список материалов от выбранного вами OEM. Рекомендации и данные OEM по проектированию также создаются в OEM-версии для вас.

Системные требования

Операционная система:	Microsoft Windows 11, 10, 8 или 7 (SP1) с Internet Explorer 9или выше и с Microsoft .NET Framework 4.7.2
Процессор:	рекомендуется 2,0 ГГц или выше
БАРАН:	Минимум 4 ГБ, рекомендуется 8 ГБ или больше
Дисковое пространство:	400 МБ (для Microsoft . NET Framework может потребоваться до 4,5 ГБ)
Видео:	SVGA или выше (рекомендуется разрешение 1920 x 1080 или выше). Поддержка DirectX 11 или OpenGL 2.0 (рекомендуется минимум 1 ГБ видеопамяти)
Мышь:	Внешняя мышь с колесиком прокрутки (не рекомендуется использовать встроенные коврики для мыши)

Особенность Сравнение Демонстрационное видео в формате PDFУчебное пособие

AutoCAD является зарегистрированным товарным знаком Autodesk, Inc.
Acrobat и PDF являются зарегистрированными товарными знаками Adobe Systems Incorporated.
ACCA, Manual J и Powered by ACCA Manual J являются зарегистрированными товарными знаками Air Кондиционирование подрядчиков Америки. Все права защищены.

Проектирование теплых полов | Pipe Layout Planner

Nu-Heat вкладывает значительные средства в разработку интеллектуального программного обеспечения. Наши системы UFH спроектированы таким образом, чтобы идеально подходить друг другу, начиная с расстояния между трубами и заканчивая расчетом теплопотерь.

Хорошая конструкция напольного отопления гарантирует, что в вашем доме будет тепло, когда вам это нужно, и будет достигнута идеальная температура внутри, когда на улице мороз.

Тщательно продуманная конструкция обеспечивает идеальный баланс тепловой мощности за счет использования низких температур воды, что обеспечивает максимальную эффективность и помогает снизить эксплуатационные расходы.

Процесс проектирования напольного отопления включает в себя подробную компоновку труб и электрические чертежи, что позволяет легко следовать плану, упрощающему установку.

В индивидуальном дизайне учитывается, как используется каждая комната, поэтому в каждом помещении можно установить разную температуру и разное время для полного комфорта.

Процесс проектирования напольного отопления означает, что мы можем рассчитать точные материалы, необходимые во время установки, сводя отходы к минимуму.

После установки напольного отопления практически невозможно внести какие-либо изменения в систему, поскольку она находится внутри пола. Вот почему важно сделать это правильно с первого раза.

Выбор не спроектированной или плохо спроектированной системы подогрева пола сопряжен со следующими рисками:

• Холодный дом! Полы с подогревом могут с трудом обогревать помещения
• Холодные пятна на полу
• Высокие эксплуатационные расходы
• Повреждение напольных покрытий в результате перегрева

Начнем с расчета теплопотерь каждой комнаты. Не все поставщики теплых полов делают это, но важно оценивать каждую комнату отдельно, потому что они могут быть совершенно разными – разные по размеру, количеству окон, высоте потолков и т.д. и все это влияет на теплопотери. Большое количество стекла в новостройке все еще может привести к высоким потерям тепла!

Чтобы рассчитать потери тепла, наши дизайнеры смотрят на ткань каждой комнаты, чтобы увидеть, сколько тепла теряется через само здание, через стены, окна, крышу и пол. Вентиляционные потери, то есть потери тепла из-за воздухообмена в помещении, также учитываются в каждой конструкции Nu-Heat.

Рассчитав таким образом потери тепла от помещения к помещению, мы можем точно определить, сколько тепла будет терять каждое помещение, а затем сколько тепла потребуется для обогрева пола.

Теперь, когда мы знаем потери тепла для каждой комнаты, наши проектировщики смотрят, какую тепловую мощность может обеспечить теплый пол и как это сделать эффективно .

Чтобы обеспечить комфортную работу теплого пола, мы учитываем несколько переменных. Во-первых, на какую конструкцию пола или основание укладывается теплый пол? Что является источником тепла? Если это будет тепловой насос, это учитывается в конструкции, чтобы поддерживать температуру подачи как можно ниже.

Затем мы смотрим на настройку оптимального расстояния между трубами, температуры и расхода воды, чтобы правильно сбалансировать тепловую мощность и эффективность системы в каждой комнате. В наших проектах даже учитывается предпочитаемое напольное покрытие, гарантируя, что никакие чувствительные варианты, такие как винил, никогда не будут повреждены, и этот ковер никогда не будет проблемой.

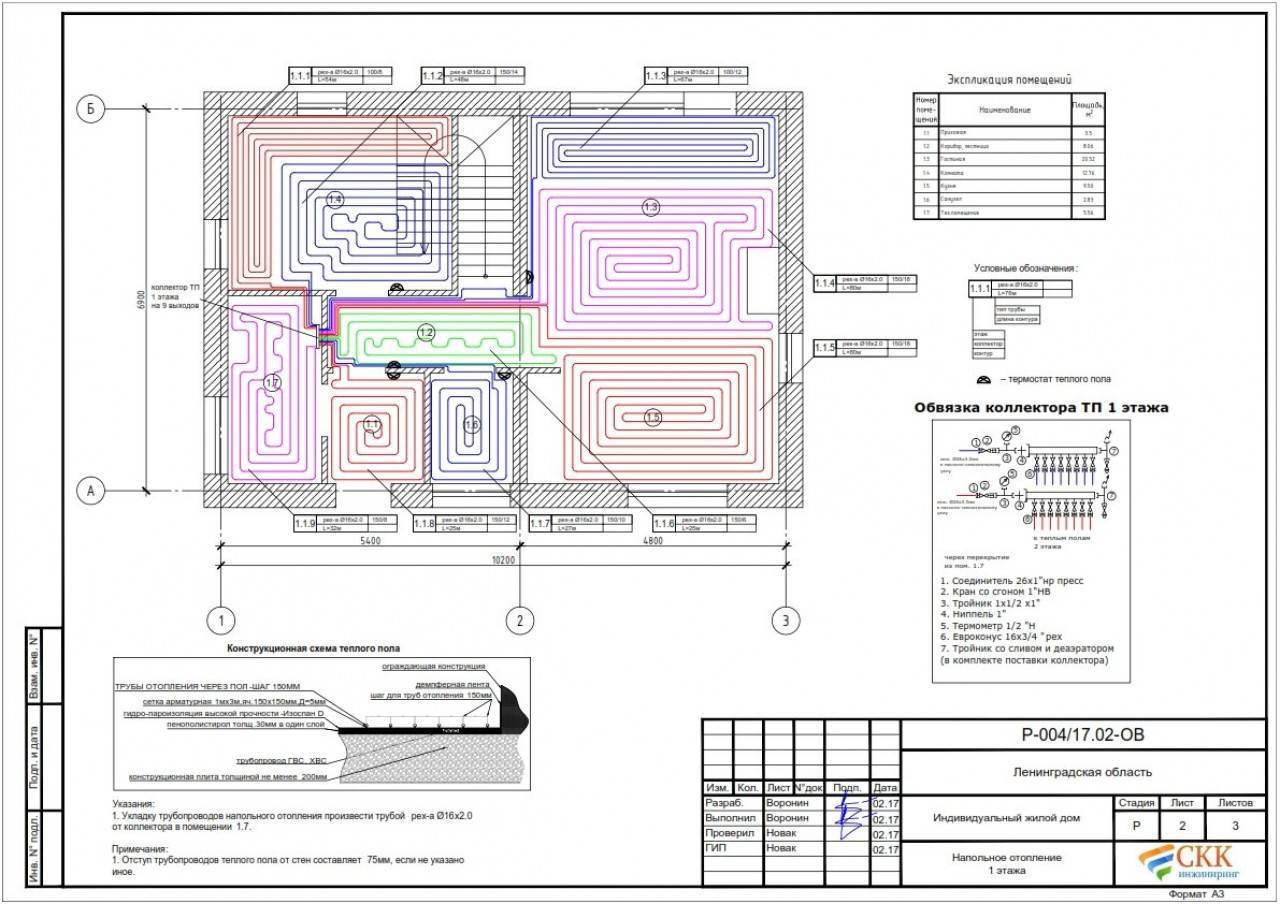

Первые два шага дают нам всю информацию, необходимую для начала физического чертежа конструкции напольного отопления. Благодаря уровню детализации наши проектировщики могут видеть, сколько витков труб необходимо, какой длины они должны быть и на каком расстоянии они должны располагаться для достижения желаемой тепловой мощности.
