Принцип работы индикаторная отвертка: Принцип работы индикаторной отвертки — самые полезные статьи в интернет-магазине радиодеталей и радиоэлектроники Electronoff

Содержание

Индикаторная отвертка: виды и правила использования

Индикаторная отвертка – простой и удобный инструмент. Она необходима тогда, когда возникают неполадки с электропитанием. В этой статье мы рассмотрим виды, особенности и правила пользования индикаторными отвертками.

Читайте также: Какие виды отверток существуют и как читать маркировку отверток

В каких случаях может понадобиться индикаторная отвертка

Такой инструмент может понадобиться в следующих случаях:

для определения нуля и фазы в светильнике или розетке;
для проверки работоспособности удлинителя;
для выявления электроприбора, в котором происходит пробой фазы на корпус;
для проверки наличия напряжения в сети;
для обнаружения скрытой проводки.

Виды и принцип действия индикаторных отверток

Существует несколько видов индикаторных отверток.

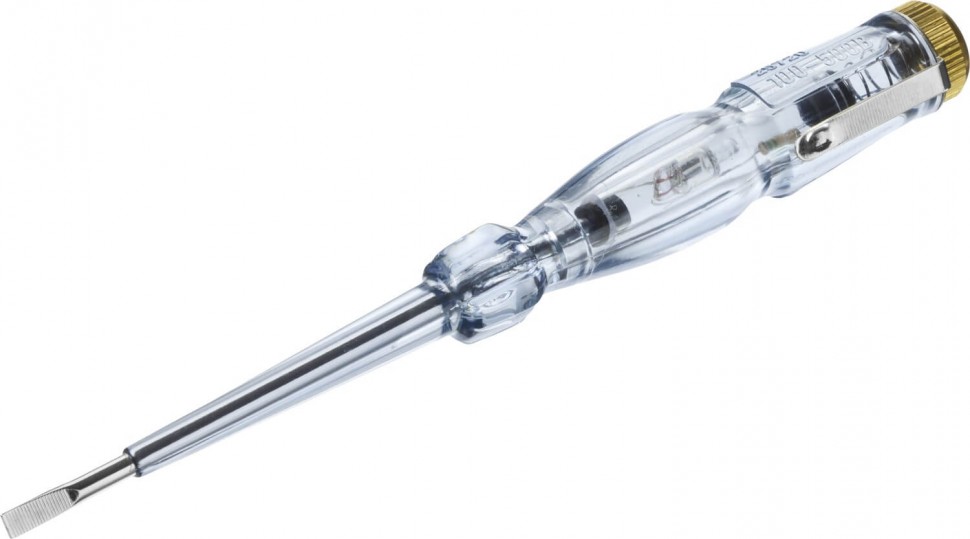

Индикаторная отвертка без элемента питания со световой индикацией

Это самый простой вид подобного инструмента. Отвертка комплектуется неоновой лампой, которая используется в качестве светового индикатора, и резистором номиналом не менее 0,5 МОм для ограничения тока. Ее принцип действия следующий: ток попадает в инструмент через жало, проходит через резистор, который ограничивает его величину, и доходит до контакта неоновой лампы. Ее второй контакт соединен с выводом на торце рукоятки отвертки.

При использовании инструмента необходимо коснуться провода под напряжением жалом отвертки, а торца ее рукоятки – пальцем руки. В результате через тело человека потечет слабый ток, цепь замкнется и лампочка засветится. Инструмент этого вида очень прост в использовании, но он подходит только для выявления нуля и фазы или проверки наличия напряжения в сети. При этом, если его величина будет ниже 60 В, индикатор не сработает.

Так устроена индикаторная отвертка без элемента питания

Индикаторная отвертка с элементом питания и световой индикацией

Такой инструмент функциональней и удобней в использовании по сравнению с рассмотренным выше.

В качестве светового индикатора в нем используется светодиод, который запитывается от батарейки. Управляет работой индикаторной отвертки биполярный транзистор. Когда он получает электрический сигнал достаточной величины, транзистор переходит в проводящее состояние, замыкает цепь и светодиод загорается. Касаться рукой контакта на торце инструмента необходимости уже нет.

Индикаторная отвертка этого вида позволяет не только определить ноль и фазу или выявить наличие напряжения в сети. С ее помощью можно обнаруживать обрывы цепи, определять полярность источников постоянного тока и находить скрытую проводку. В отличие от обычной индикаторной отвертки, такой инструмент можно использовать в сетях с напряжением меньше 60 В.

Так устроена индикаторная отвертка с элементом питания

Электронная индикаторная отвертка

Инструмент этого вида отличается максимальной функциональностью. Его можно использовать для тестирования цепей постоянного и переменного тока напряжением от 12 до 220 В.

Чаще всего такие отвертки имеют не только световую, но и звуковую индикацию. Они включают в себя все функции описанных выше инструментов. Помимо этого, с их помощью можно определять величину напряжения и с высокой точностью находить скрытую проводку.

Как правило, инструменты этого вида могут работать в трех режимах:

Как обычная индикаторная отвертка со световой индикацией. При этом касаться рукой контакта на торце инструмента не надо.
Как дистанционный детектор фазы со световым оповещением. При этом касаться фазного провода жалом отвертки не надо.
Как дистанционный детектор фазы с звуковым оповещением. Этот режим работы удобен для поиска скрытой проводки.

Электронная индикаторная отвертка отличается максимальной функциональностью

Как пользоваться индикаторной отверткой

Рассмотрим наиболее распространенные ситуации.

Проверка наличия напряжения в сети или выявление фазы

Здесь все просто: при прикосновении к фазному контакту загорится световой индикатор. При использовании обычной индикаторной отвертки главное – не забыть прикоснуться к контакту на торце ее рукоятки.

Выявление фазы с помощью индикаторной отвертки без элемента питания

Выявление электроприбора с пробоем на корпус

В этом случае нужно, не выключая электроприборы, поднести жало индикаторной отвертки к усику заземления одной из розеток. Если световая индикация сработает, пробой есть. Далее все электроприборы необходимо отключить от сети, а затем, включая поочередно, повторить проверку. Тот прибор, при подключении которого срабатывает световая индикация, и является искомым.

Проверка работоспособности удлинителя

Для такой проверки удлинитель нужно отключить от сети. После этого закоротить цепь, вставив в гнезда одной из розеток удлинителя перемычку из провода. Затем необходимо взяться пальцами за один электрод вилки, а к другому прикоснуться индикаторной отверткой. Если световая индикация сработает, удлинитель работоспособен.

Следует уточнить, что для проверки этого вида обычная индикаторная отвертка без элемента питания не подойдет.

Поиск обрыва скрытой проводки

Наиболее точно с этой задачей справится электронная индикаторная отвертка, но можно использовать и аналог попроще с элементом питания. Для поиска обрыва нужно провести жалом инструмента по линии залегания провода. В месте, в котором перестанет работать световая или звуковая индикация, находится обрыв.

Имея индикаторную отвертку с элементом питания, можно поступить по-другому. Для этого нужно отключить питание, коснуться рукой одной жилы провода, а ко второй прижать жало отвертки. Если световой индикатор сработает, обрыва нет. Этот способ очень простой, но точного месторасположения обрыва с его помощью обнаружить не удастся.

Читайте также: Как обнаружить скрытую проводку

Заключение

Индикаторная отвертка – простой и удобный в использовании инструмент. Для домашнего использования достаточно приобрести модель с элементом питания. Электронные индикаторные отвертки – это, скорее, профессиональный инструмент. В домашних условиях все их функции использоваться не будут.

Индикатор напряжения: инструкция по использованию

Содержание

1 Индикатор напряжения и его принцип работы
2 Обычная отвертка индикатор
3 Индикатор напряжения со светодиодом
4 Универсальная индикаторная отвертка
5 Как пользоваться отверткой-индикатором

Дом современного человека переполнен различными электроприборами. Нам трудно представить свою жизнь без электричества. Нередки ситуации, когда нужно установить, заменить, подключить электрические розетки, светильники, определить наличие тока в каком-то проводнике. Поэтому вам может потребоваться индикатор напряжения.

Отвертка индикатор напряжения помогает определить наличие «фазы» и «нуля», установить место разрыва провода, проверить работоспособность автомата защиты или пробки.

Индикатор напряжения и его принцип работы

Отвертка для определения напряжения проста в использовании. Стоит только разобраться в принципе ее работы.

Составные части обычной отвертки-индикатора: пластмассовый прозрачный корпус, металлическое «жало», контактная металлическая пластина, расположенная на корпусе сверху. Внутрь корпуса помещен ограничивающий ток резистор номиналом не менее 0,5 мОм, световой индикатор неонового типа. Если вам будет интересно, тогда можете прочесть про детектор скрытой проводки.

Обычная отвертка индикатор

Индикатор напряжения определяет только фазный провод и ноль, а также наличие напряжения.

Принцип его работы следующий: ток идет по пути: «жало» отвертки → ограничивающий ток резистор → контакт неоновой лампы → человек, который замыкает контакт на рукоятке, прикасаясь к металлической контактной пластине. Сопротивление тела человека включено в рабочую цепь индикатора напряжения. Если вы не прикасаетесь к металлической контактной пластине, световой индикатор гореть не будет.

Основным недостатком таких индикаторных отверток является начало индикации напряжения с 60 В, что не позволяет находить с их помощью обрыв провода.

Индикатор напряжения со светодиодом

Индикатор напряжения со светодиодной лампой, работающей от батареек лишен подобного недостатка. Их можно использовать для работы с электросетями, имеющими значительно меньшее напряжение.

Внешне они почти не отличаются от индикаторов с неоновой лампой. Однако внутри данных отверток расположен биполярный транзистор.

Подобные отвертки многофункциональны. Ими можно определять «фазу» и «ноль», наличие напряжения, обрыв цепи, находить место повреждения в проводнике, устанавливать полярность источников постоянного тока, находить место расположения скрытой проводки. При необходимости вы можете узнать про коронку для бетона.

Универсальная индикаторная отвертка

Более современным вариантом отверток-индикаторов являются электронные устройства. Они могут быть как с жидкокристаллическим дисплеем, так и без него. Кроме световой индикации наличия напряжения, имеют также и звуковую индикацию. На ЖК-дисплее отображается величина напряжения в проводнике (от 12 до 220В).

Также у данных индикаторов напряжения имеются кнопки для измерения тех или иных параметров.

Электронные индикаторы напряжения многофункциональны, удобны в использовании. Они позволяют определить наличие напряжения и его величину, проверить целостность цепи переменного и постоянного тока в бытовых приборах, определить полярность, источников постоянного тока, находить место расположения скрытой проводки.

Как пользоваться отверткой-индикатором

Перед тем как использовать отвертку-индикатор, необходимо проверить ее работоспособность. Для этого нужно «жалом» отвертки прикоснуться к проводнику, в котором есть напряжение.

Если отвертка на батарейках, нужно одновременно прикоснуться к противоположным концам отвертки: «жалу» и верхнему торцу корпуса. Светодиод должен загореться.

С целью определения наличия напряжения или «фазы» и «нуля» с помощью обычной отвертки-индикатора, создаем цепь: «электросеть – отвертка – человек». То есть, берем отвертку и, прикасаясь пальцем к контактной металлической пластине, вставляем «жало», например, в один из контактов розетки.

Появление световой индикации свидетельствует о наличии напряжения.

Для определения наличия напряжения с помощью индикаторной отвертки со светодиодной лампой, не нужно прикасаться к металлической контактной пластине сверху. Светодиодная лампа загорается сама при касании к проводу, находящемуся под напряжением.

Для определения наличия фазы или напряжения в изолированном проводе либо проводе, находящемся в стене, необходимо взять отвертку со светодиодной лампой за «жало» и поднести верхнюю торцевую часть корпуса к изоляции провода или к стене, где предположительно заложен провод. При наличии фазы (напряжения), светодиодная лампа загорится.

Для определения места повреждения провода также берем отвертку за «жало», а торцевую часть корпуса подносим к проводу, не прикасаясь к нему, и водим вдоль провода. В том месте, где погас светодиод, провод поврежден.

Для проверки целостности цепи необходимо отключить исследуемый прибор от напряжения, палец прижать к контактной металлической пластине индикаторной отвертки, а «жалом» отвертки прикоснуться к одной из клемм, другую клемму замыкаем, касаясь пальцем свободной руки. Если сеть цела – загорится светодиод, в противном случае индикатор не отреагирует.

Рекомендуем прочесть: пресс клещи для опрессовки гильз.

Как пользоваться индикаторной отверткой со светодиодом: поиск фазы и нуля

При обслуживании электрических сетей и их аварийном ремонте сложно обходиться без специального инструмента, предназначенного для обнаружения потенциала на питающих проводах. Одно из таких устройств – индикатор электрический, имеющий несколько вариантов исполнения. Независимо от модели конкретного приспособления, все эти образцы имеют классическую схему и работают по схожему принципу. Порядок их использования зависит от внутреннего устройства и способа вывода информации на индикатор.

Содержание

Принцип работы прибора индикации
Виды индикаторных отверток и их устройство
Принцип работы светодиодной отвертки
Как пользоваться индикаторной отверткой со светодиодом
Основные виды проверок
Поиск обрыва

Принцип работы прибора индикации

Индикаторная отвертка

Самый простой индикатор фазы в электропроводке представляет собой небольшую по размерам конструкцию, выполненную в виде указателя или отвертки. В ее состав входят следующие обязательные детали и узлы:

рабочий металлический щуп, как у отверток;
неоновая лампочка, имеющая два плоских контакта;
резистор с сопротивлением 1 Мом;
токопроводящая контактная пластина с прижимной пружиной.

Такой индикатор используется только для выявления фазы, наличия напряжения, как разности потенциалов, с его помощью определить нельзя. Нулевая жила находится обычно методом исключения. Общий принцип работы индикаторных приборов состоит в образовании дополнительной цепочки-ответвления, по которой протекает безопасный для оператора ток.

В различных типах отверток отбор энергии для индикации производится своим, не похожим на другие способом.

В простейших приборах со встроенной неоновой лампой микроскопический ток протекает по внутренней цепочке, вызывая слабое свечение индикатора. Этот эффект возможен только при прикосновении оператора к металлизированной пластине отвертки. Контакт с человеческим телом необходим для отвода безопасного для него тока на землю (создания замкнутой цепи утечки на нуль). Из-за слабости свечения неонового индикатора пользоваться им в солнечную погоду или при ярком свете в комнате очень сложно.

Виды индикаторных отверток и их устройство

Помимо классического варианта (неоновой отвертки) промышленностью выпускается множество других индикаторных устройств. Среди них особо выделяются следующие известные модели:

индикаторы с жидкокристаллической шкалой;
светодиодные приборы со встроенной в корпус батарейкой;
электронные тестеры напряжения бесконтактного типа — их называют «умными» отвертками.

С жидкокристаллическим дисплеем Светодиодная отвертка Бесконтактный детектор

Изделия с жидкокристаллическими индикаторами, как и отвертки со светодиодом отличаются повышенной функциональностью. Они могут не только выявлять наличие фазы, но и оценивать величину действующего в цепи напряжения. С их помощью удается определять нулевой контакт, информация о котором представляется как отсутствие делений шкалы. При промежуточном значении действующего в цепи напряжения (110 Вольт, например) на индикаторе высвечивается половинное отклонение от нуля.

Электронные тестеры имеют более сложное устройство и позволяют проверять цепи бесконтактным способом за счет электромагнитных наводок. Они также могут использоваться для тестового обнаружения скрытой проводки и наличия напряжения в проложенном в стене кабеле.

Для работы с действующими силовыми цепями нужно знать, как пользоваться отвертками-индикаторами напряжения со светодиодом и батарейкой, чтобы определить нужный провод. Но прежде важно разобраться с конструкцией этих приборов, а также с принципом их действия.

Принцип работы светодиодной отвертки

Конструкция индикаторной отвертки

В основу схемного решения индикатора заложены следующие основные элементы:

рабочее жало;
полевой транзистор, на котором собран ключевой каскад;
обычный светодиод и трехвольтовая батарея;
верхний контакт.

Встроенная в прибор батарейка на 3 Вольта необходима для питания электронной ключевой схемы.

При прикосновении измерителя к оголенной части проводки или контакту с фазным напряжением тестируемый потенциал открывает полевой транзистор, через который начинает течь постоянный ток. Благодаря этому встроенный в прибор светодиод загорается — индицирует наличие потенциала. При проверке нулевой жилы электропроводки этого не происходит, поскольку ключ остается в закрытом состоянии — светодиод не горит.

Как пользоваться индикаторной отверткой со светодиодом

Чтобы отыскать фазу в розетке или на кабеле, нужно дотронуться отверткой до проверяемого контакта

Чтобы проверять фазу и ноль индикаторными отвертками со встроенным светодиодом, потребуется исследовать их конструкцию. В нижней части электронного указателя имеется рабочий щуп, которым при тестировании касаются оголенных контактов. На его верхнем срезе располагается пластина-контакт, при нажатии на которую замыкается цепь питания батарейки — она выполняет функцию выключателя.

В корпусе имеется отверстие со встроенным в него светодиодом, по состоянию которого удается узнать о наличии или отсутствии напряжения. Для этого необходимо проделать следующие операции:

Отвертка берется в правую руку таким образом, чтобы большой палец располагался непосредственно над контактной пластиной (выключателем).
Нужно прикоснуться жалом к проверяемой клемме розетки, например.
Одновременно с этим следует нажать пальцем на верхнюю пластину и визуально проконтролировать состояние светодиода.

Если он загорается после проведения всех манипуляций, на проверяемом контакте или жиле имеется напряжение. В противном случае оно отсутствует в данной точке. Тот же эффект будет наблюдаться, если контролируется нулевой проводок сетевого питания.

Основные виды проверок

Проверка тестера бесконтактным способом

Чтобы определить наличие фазы в проверяемой электрической цепи, необходимо соблюдать общепринятые правила обращения с индикаторной отверткой и подобными ей приборами. Порядок работы определяется моделью используемого инструмента и особенностями его конструкции. В зависимости от этого проверка может быть контактной или бесконтактной, а также предназначенной для обнаружения обрыва или поиска трассы прокладки проводов. В первом случае необходимо прикоснуться жалом отвертки к контакту патрона лампочки, например, и убедиться в отсутствии на нем напряжения.

При втором подходе для проверки наличия фазы достаточно поднести контрольную часть отвертки к проверяемой цепи (не соприкасаясь с ней). Подобным же способом действуют при желании определиться с трассой прокладки скрытой в стене проводки, используя для этих целей электронные тестеры напряжения. Помимо этих простейших операций индикаторные приспособления применяются для поиска обрыва провода, который при скрытой прокладке утоплен в толще стен.

Поиск обрыва

Использование прибора «Дятел» для поиска обрыва проводки

Известно множество электронных приборов, посредством которых удается найти обрыв, скрытый от глаз пользователя под слоем штукатурки или бетона. Некоторые из них работают по принципу металлоискателя, способного обнаруживать металлические предметы по отражению от них сформированного прибором сигнала. Находить повреждение в проводке удается за счет того, что в зоне обрыва отражения не происходит и ответный сигнал ослабевает.

Стоимость таких устройств довольно высока. Чтобы узнать, где находится место обрыва, лучше воспользоваться индикаторными приборами, работающими на других принципах.

Для поиска обрыва проводников в домашних условиях подойдут устройства, которые по соотношению цены и качества считаются лучшими в своем классе. Речь идет об изделии отечественного производства под названием «Дятел» и сигнализаторе E-121. С их помощью можно искать точный маршрут прокладки электропроводки в стене, а также легко обнаруживать обрыв в ее жилах. Глубина проникновения контрольного сигнала в толщу стен составляет не более 7 см. Этого вполне достаточно для обнаружения оборванного провода, идущего к комнатному светильнику, например, даже под толстой гипсокартонной плитой.

Принцип действия этих приборов основан на регистрации остаточных электромагнитных энергий, сохраняющих свою полевую структуру даже в оборванном проводнике. Единственное условие эффективности работы таких устройств – на концах контролируемых цепей должно действовать переменное напряжение.

При наличии в инструментальном наборе домашнего мастера индикаторной отвертки со светодиодом пользователь сможет решить множество вопросов, связанных с обслуживанием внутренней электросети своими силами. Такой подход является единственно правильным, поскольку позволяет самостоятельно разобраться с существующими проблемами, а также существенно сэкономить, отказавшись от вызова специалиста-электрика.

Электронные индикаторные отвертки их виды и особенности

Содержание

Как правильно пользоваться индикаторной отверткой
Тестеры напряжения бесконтактного типа
Порядок работы инструмента
Как правильно пользоваться такой отверткой
Виды индикаторных отверток
Виды и принцип действия индикаторных отверток
Что такое индикаторная отвертка?
Функциональные возможности разных типов отверток с индикатором
Как пользоваться индикаторной отверткой
Применение инструмента

Как правильно пользоваться индикаторной отверткой

Если Вы не профессиональный электрик и совершенно не знаете, как пользоваться индикаторной отвёрткой, то успокойтесь, так как в этом нет ничего сложного, особенно если к Вам попал в руки электронный индикатор. В большинстве случаев, всё, что от Вас требуется это дотронуться жалом инструмента до нужного участка цепи, ну или вставить отвертку в розетку. Дальнейшее индикатор берет на себя.

Определяем утечку

Определение утечки тока на определённом участке цепи или пробоя одна из распространённых причин, когда может понадобится отвёртка индикатор. С подобной проблемой успешно справляется и классическая версия, и электронная. Для этого подносим жало к усику заземления розетки. Лампочка прибора загорелась – значит соответственно имеется утечка. А дальше срабатывает метод исключения. Выключаете все приборы в данной сети. Потом по одному подключаете приборы и проверяете. Если светодиод не загорается – значит прибор исправен. Ну, а если уж загорелась – то Вы нашли проблемный фактор.

Как найти повреждение провода

Чтобы обнаружить повреждение провода имеется два способа. Конечно тестер не сможет точно указать место обрыва, но он позволит локализовать его. Если все электрические провода у Вас скрыты, то пользуясь планом разводки в вашем доме проведите тестер по всей длине проводки от распределителя к розетке. В том месте где есть повреждение индикатор перестанет гореть. Конечно в случае открытой проводки, то все гораздо проще. Есть и второй вариант, он не позволяет узнать где именно произошел обрыв, то даёт знать, что он действительно имеет место. Отключите электроэнергию. Один конец провода возьмите в руку, к другому дотроньтесь жалом отвёртки. Вы образуете единую цепь. Если повреждение внутри неё имеется, то светодиод индикатора не загорится.

Как определить фазу и ноль индикаторной отверткой

Самый распространённый случай для чего нужна индикаторная отвёртка в доме – это определение фазы, особенно если провода не промаркированы цветом. Тут все очень просто. Дотрагиваетесь жалом отвёртки до любой из жил. Если лампочка индикатора загорелась, то эта фаза, а если нет, то Вы нашли ноль. Главное не забывайте. Если Вы используете обычный пробник, то необходимо во время тестирования прикасаться к контактной пластине.

Проверить удлинитель

При проверке переноски всё обстоит несколько сложнее. Для начала нужно отключить его от питания. Далее закорачиваем цепь. Делаем перемычку из провода и ставим её между гнездами любой из розеток. Дальше проще. Берем один из концов вилки, а ко второму прикасаемся жалом. Если горит индикатор, то все нормально, а уж если не г – стало быть переноска не работает.

Ищем скрытую проводку

Электронной индикаторной отвёрткой можно найти и скрытую проводку. Однако следует учитывать, что она не дает высокой точности в определении. Погрешность составляет примерно 15-20 сантиметров. Но даже это показывает безопасную зону для работы. Кроме того, отвертка не позволит обнаружить экранированный и обесточенный провод.

Как проверить индикаторную отвертку

Индикаторная отвёртка служит для работы с электричеством

Думается, что не следует говорить, о важности постоянного слежения за ее состоянием. Корпус отвертки не должен иметь каких-либо повреждений

Проверьте работу прикоснувшись к источнику, где точно есть напряжение. Если на корпусе имеются повреждения, то не жалейте денег и замените тестер. Если устройство с батарейками, то своевременно меняйте их. Главное не путайте их полярность при замене.

Тестеры напряжения бесконтактного типа

Индикаторная отвертка бесконтактного типа тоже работает от батарейки, но элемент питания стоит более мощный — мини-батарейка типа 23A на 12 В. Внешне определить устройство просто — жало не металлическое, а пластиковое.

Отличие бесконтактных тестерных отверток в том, что для определения наличия напряжения, нет необходимости прикасаться к токоведущим частям металлическим щупом. Напряжение «находится» по наводкам. То есть данный вид — это только индикатор, который позволяет определить наличие напряжения. Для того чтобы можно было находить разные источники напряжения, обычно имеют несколько режимов работы по чувствительности.

Отвертка-пробник бесконтактного типа имеет пластиковый щуп

По возможностям они такие же, как описанные выше. С той лишь разницей, что необязательно добиваться контакта с токонесущей частью или с изоляцией провода. Бесконтактная индикаторная отвертка может находиться в нескольких сантиметрах от объекта и при этом сигнализировать о наличии напряжения. В этом случае «светодиод моргает», включается звуковая сигнализация (пищит). Когда нужны бесконтактные тестеры напряжения? Когда надо определить, есть ли в кабель-канале провод под напряжением или нет. Если вы прокладывали проводку сами, то наверняка и так знаете, где что идет (лучше, конечно, иметь схему). Если же проводка вам досталась «в наследство» или вам ее сделали специалисты, а схему не оставили, при помощи этого приборчика можно определить, стоит ли вскрывать кабель канал или нет.

И это еще не все функции. Например, бесконтактный тестер может найти металлический предмет (проводов без напряжения или арматуры) в стене. Правда, порог чувствительности у них совсем небольшой, и лучше воспользоваться специальным прибором — детектором скрытой проводки. Так что это не слишком нужное дополнение. Хотя, есть, наверное, модели, которые могут отыскать глубоко проложенную проводку. Но комбинированные устройства, обычно, обладают меньшей точностью. Так что стоит ли доплачивать за эту функцию — решать вам.

Порядок работы инструмента

Самый простой тестер позволяет определить только провод с фазой. Современные модели позволяют определить и провод массы. Более того, современные электротехнические инструменты способны определить наличие напряжения даже в скрытых проводах, находящихся под штукатуркой.

Внешне тестер с индикатором практически не отличается от обычной шлицевой отвертки, однако он имеет корпус из прозрачного пластика. В этом корпусе впаивается маленький резистор, которой соединен с диодной лампочкой. Эта лампочка загорается во время прикосновения рабочего жала к фазе, находящейся под напряжением.

В работе такого фазоопределителя неотъемлемым звеном работы становится сам человек, вернее, один его палец. Большой палец той руки, в которой находится инструмент, необходимо приложить к противоположному концу тестера. При помощи этой процедуры происходит замыкание цепи.

Поскольку встроенный резистор обладает высоким сопротивлением, то сила тока, проходящего в этот момент по телу человека, будет очень маленькой и совершенно безопасной.

Если отвертка вышла из строя по каким-либо причинам, то загорание светового элемента не произойдет. В том случае, если инструмент неисправен, такая отвертка своими руками не ремонтируется, а подлежит только полной замене. Не стоит опасаться сломанного тестера, никакой угрозы для здоровья человека он не представляет.

Как правильно пользоваться такой отверткой

Подбирая светодиодный или другой инструмент на рынке, необходимо знать, как пользоваться отверткой, тестером напряжения

Важно обратить внимание на инструкцию. Рассматривая контактные модели, учитывается риск получения травмы от удара электрическим током. Во время использования прибора необходимо держаться за пластиковый корпус

Тестер устроен таким образом, что его запрещается погружать в воду

Во время использования прибора необходимо держаться за пластиковый корпус. Тестер устроен таким образом, что его запрещается погружать в воду.

Применение отвертки

Также недопустимо механическое воздействие. Уровень влажности указан на приборе. Чтобы проверить целостность, жало необходимо подвести к участку цепи

Далее нажимается кнопка проверки и важно дождаться результата на панели индикации либо дисплее. Если рассматривать розетку, штырь помещается в зажим

На отвертке имеется кнопка, которая проверяет показатель напряжения.

Интересно! Модификация с неоновой лампочкой является наиболее простой. Когда она не горит, значит, фаза отсутствует.

Неоновая лампочка

Выше рассмотрены разновидности индикаторных отверток. Показано, как они работают, есть правила использования. При подборе учитывается разнообразие товаров, характеристики, количество функций.

Виды индикаторных отверток

Индикаторы напряжения, выполненные в виде обыкновенной отвертки, имеют общий принцип работы, но могут отличаться формой исполнения, функциональностью и устройством.

Бывают контактными и бесконтактными.

Индикатором в различных моделях может выступать как звуковой сигнал, так и небольшой светодиод, и даже цифровой экран.

Модель с неоновой лампой

Отвертка-тестер с неоновой лампой — это простейший пробник.

Недостатком этого инструмента контактного типа является достаточно высокий порог индикации напряжения – от 60В.

Используется для определения в цепи переменного тока фазы.

Не подходит для поиска обрывов провода.

Популярностью пользуется в быту индикаторная отвертка типа УНО – однополюсный указатель напряжения, диапазон работы которого ограничен верхней отметкой в 500В.

Используется при подключении электросчетчиков, предохранителей, выключателей и т.д.

Принцип работы отвертки с неоновой лампочкой заключается в ее свечении при контакте жала с токонесущим проводником.

Электричество проходит через резистор сопротивления и замыкается на человеке вторым контактом, расположенным на торце.

Проще говоря, лампа загорится, если прикоснуться жалом к фазовому проводу, а пальцем дотронуться до торцевого контакта, тем самым замкнув цепь.

С дисплеем

В простых индикаторных отвертках, оборудованных дисплеями, не используются элементы питания, а о наличии напряжения на фазе указывает появляющийся на LCD-экране значок.

Работает посредством считывания электростатического поля.

Как правило, эти инструменты имеют компактные размеры, а корпус изготовлен из пластика.

Универсальные

Внутри универсальных индикаторных отверток находится микросхема, которая расширят возможности инструмента.

На корпусе имеется ползунок – переключатель, посредством которого выбирается режим работы:

• Контактное тестирование

О наличии напряжения сигнализирует встроенная лампочка.

• Бесконтактная проверка

О наличии напряжения сигнализирует лампочка. Режим характерен низкой чувствительностью

• Бесконтактная проверка с высокой чувствительностью

О присутствии тока сигнализирует и световая индикация, и звуковой сигнал.

Этот режим позволят находить токонесущие провода даже под слоем штукатурки.

Такие отвертки индикаторные многофункциональные очень удобны в использовании, а главное – результативны.

Следует помнить, что присутствие в устройстве дополнительных элементов увеличивает себестоимость инструмента.

Кроме того, для питания используются батарейки, которые приходится часто менять.

Со светодиодом

Принцип работы индикатора со светодиодом не отличается от вариантов с неоновыми лампами.

Но этот инструмент хорош тем, что он прекрасно работает с электросетями с напряжением менее 60В.

Устройство светодиодной индикаторной отвертки включает автономный источник питания и биполярный транзистор, что делает этот инструмент многофункциональным при всей его простоте.

Позволяет определить присутствие фазы и контактным, и бесконтактным методом, проверить целостность проводов и предохранителей.

Электронные индикаторные инструменты

Современный вариант указателя напряжения – электронная отвертка с дисплеем, звуковым и световым индикатором.

По сути это полноценный многофункциональный индикатор напряжения, “младший брат” мультиметра.

Присутствие в цепи электрического тока показывает световой индикатор фазы и звуковой зуммер.

На жидкокристаллическом экране выводится величина напряжения.

Этот прибор способен работать с сетями постоянного и переменного тока, что позволяет его использовать для проверки сетей транспортных средств, питающихся от аккумуляторов.

Как правило, этот вариант не распространен среди профессиональных электриков из-за высокой стоимости.

На батарейках

За счет использования автономного источника питания, индикаторы на батарейках позволяют определять наличие тока на фазе бесконтактным методом, проверять на целостность электропроводку, находить скрытые под штукатуркой провода.

Без батареек

Индикаторные отвертки без автономного источника питания имеют ограниченный функционал.

Они позволяют определить наличие или отсутствие фазы на проводнике контактным методом.

При этом необходимо замыкать цепь пальцем, дотрагиваясь до контакта с торцевой стороны инструмента.

Это важно, так как тело человека обладает природным сопротивлением, и выступает в роли части цепи

Виды и принцип действия индикаторных отверток

Существует несколько видов индикаторных отверток.

Индикаторная отвертка без элемента питания со световой индикацией

Так устроена индикаторная отвертка без элемента питания

Индикаторная отвертка с элементом питания и световой индикацией

Такой инструмент функциональней и удобней в использовании по сравнению с рассмотренным выше. В качестве светового индикатора в нем используется светодиод, который запитывается от батарейки. Управляет работой индикаторной отвертки биполярный транзистор. Когда он получает электрический сигнал достаточной величины, транзистор переходит в проводящее состояние, замыкает цепь и светодиод загорается. Касаться рукой контакта на торце инструмента необходимости уже нет.

Так устроена индикаторная отвертка с элементом питания

Электронная индикаторная отвертка

Инструмент этого вида отличается максимальной функциональностью. Его можно использовать для тестирования цепей постоянного и переменного тока напряжением от 12 до 220 В. Чаще всего такие отвертки имеют не только световую, но и звуковую индикацию. Они включают в себя все функции описанных выше инструментов. Помимо этого, с их помощью можно определять величину напряжения и с высокой точностью находить скрытую проводку.

Как правило, инструменты этого вида могут работать в трех режимах:

Как обычная индикаторная отвертка со световой индикацией. При этом касаться рукой контакта на торце инструмента не надо.
Как дистанционный детектор фазы со световым оповещением. При этом касаться фазного провода жалом отвертки не надо.
Как дистанционный детектор фазы с звуковым оповещением. Этот режим работы удобен для поиска скрытой проводки.

Электронная индикаторная отвертка отличается максимальной функциональностью

Что такое индикаторная отвертка?

Электричество может быть небезопасным для человека, что касается и профессионалов, поэтому нужно принимать во внимание, что показывает индикаторная отвертка – прибор с несложным устройством и принципом работы, который должен быть в каждом доме. С ее помощью определяется «фаза» и «ноль» в сети, благодаря чему можно безопасно производить работы в ней

Прибор показывает, на каком участке сети есть ток, а на каком он отсутствует, есть ли он в розетке, электрощитке.

Устройство индикаторной отвертки

В быту может применяться и такое приспособление как фазометр, которое является прибором, измеряющим угол сдвига фаз у двух периодически изменяющихся колебаний. Индикаторная отвертка предназначена несколько для других целей, и состоит из таких частей:

корпуса, который состоит из стержня, изолированной рукоятки, жала отвертки;
резистора, имеющего высокий уровень сопротивления;
контактного пластина;
пружины;
лампочки-индикатора.

Как работает индикаторная отвертка?

Этот процесс несложен, как и устройство прибора. Принцип работы индикаторной отвертки заключается в следующем:

Электрический ток проходит через жало инструмента, соприкасается с фазным проводом.
При его прохождении через резистор и лампочку-индикатор последняя начинает светиться.
После он через тело человека уходит к земле. Резистор обладает высоким уровнем сопротивления, поэтому напряжение является низким и безопасным для жизни и здоровья тех, кто использует приспособление.

Функциональные возможности разных типов отверток с индикатором

В каждом доме есть минимальный набор нужных инструментов, таких как молоток, гвозди, плоскогубцы.
Вместе с ними должна быть и отвертка с индикатором. Ведь только с ее помощью можно проверить напряжение в розетке, ток, а также расположение проводки и микроволн без вреда для своего здоровья.

Отвертка-индикатор очень проста в использовании, вам не нужно изучать дополнительные схемы и инструкции, разбираться с деталями инструмента. Легко разобраться, как работает индикатор, может даже новичок.

Зажимая кнопку с одной стороны и используя другой конец индикатора для измерения напряжения, мы получаем светящуюся лампочку, которая говорит о присутствии тока. Так работают данные приборы с лампочками и со светодиодными определителями. Транзистор, который также находится в данном типе инструментов, помогает определить обрыв цепи, полярность источника тока и находить месторасположение проводки.

Инструмент со светодиодным индикатором включает в себя батарейку, что увеличивает продолжительность использования прибора. Данным устройством можно не только измерять наличие тока, но и бесконтактным способом проверять целостность проводки и кабеля. Светодиод помогает определить наличие или отсутствие напряжения. Инструкция к нему тоже не нужна.

Все популярней становится электронный индикатор. Он может иметь специальный дисплей, а также выпускаться и без него. Вместо светового, в электронном используют звуковой указатель напряжения, что делает его более удобным в использовании. Иногда к такому прибору прилагается инструкция.

Универсальный индикатор поможет проанализировать проводку и выявить места замыкания. Он очень хорошо справляется в работе с электроприборами и автотранспортом. В данном типе приборов используется и звуковой, и световой определитель.

Она является хорошим помощником при ремонтных работах, помогает разобрать, где какой провод находится, и затем уже проводить подключение осветительных приборов и выключателей.

Например, чтобы вмонтировать розетку в стену, вам понадобятся такие вещи:

розетка;
шурупы;
«стакан»;
отвертка с индикатором;
гипс.

Инструмент с обычным индикатором нужно зажимать с одной стороны, и только тогда проводить измерительные действия. Прибор со светодиодом не нужно зажимать, он сам загорится, если вы проверяете фазный контакт. Универсальная отвертка имеет переключатель режимов работы.

Можно выбрать как контактное использование, так и бесконтактное, с высокой или низкой чувствительностью. То, как работает индикаторная отвертка, зависит от ее типа.

Индикаторная отвертка используется в таких случаях:

проверка цепи с током;
поиск разрыва;
диагностика цепи;
проверка полярности и состояния аккумулятора;
проверка целостности провода;
проверка правильности подключения выключателя к фазе.

В каждом из этих случаев придерживайтесь важных пунктов инструкции по технике безопасности.

Если проверять цепь с переменным током, то нужно притрагиваться индикатором к оголенному проводу. Для диагностирования разрыва следует провести боковой стороной индикатора по проводу. Во всех случаях при наличии напряжения произойдет световой или звуковой сигнал.

На корпусе не должно быть трещин или других признаков поломки. Если индикаторная отвертка работает на батарейках, то не стоит забывать об их смене. Для этого даже не нужно инструкции.

Если вы нашли даже незначительную поломку, то лучше сразу выбросить такое устройство. Его можно купить за небольшие деньги, а починка старого инструмента обойдется вам гораздо дороже.

При проверочных работах не стоит спешить. Лучше несколько раз аккуратно перепроверить, чем получить повреждения от тока.

Если вы не уверены в правильности использования того или иного типа индикатора, то лучше обратиться за помощью к специалисту и с ним обсудить, как же нужно использовать данное устройство.

Порядок работы инструмента
Применение инструмента

Во время выполнения любых видов ремонтных работ, прежде всего, возникает вопрос электробезопасности. Обусловлено это тем, что неожиданный разряд электрического тока приведет к возникновению травм и прочим неприятным последствиям. Чтобы понять, находятся ли провода под напряжением, поможет обычная индикаторная отвертка.

Как пользоваться индикаторной отверткой

Рассмотрим наиболее распространенные ситуации.

Проверка наличия напряжения в сети или выявление фазы

Выявление фазы с помощью индикаторной отвертки без элемента питания

Выявление электроприбора с пробоем на корпус

Проверка работоспособности удлинителя

Поиск обрыва скрытой проводки

Применение инструмента

Существует несколько основных работ, которые позволяет выполнить подобная отвертка. Чаще всего применяется она для проверки работоспособности розеток и выключателей. Также очень часто она позволяет выполнить проверку исправного состояния различных удлинителей совершенно безопасно.

Более того, проверять таким фазоопределителем можно не только наличие фазового напряжения, но наличие заземления. Чтобы осуществить подобную проверку, необходимо рабочим жалом инструмента прикоснуться к контакту фазы розетки. Такой контакт выполняется в виде медной полоски, которая располагается рядом с входными отверстиями для вилки.

Индикаторная отвертка используется для проверки работоспособности выключателей и розеток.

Если загорание светового элемента не произошло, значит, заземление работает. Противоположная ситуация говорит о том, что заземление «пробито», следовательно, необходимо выполнить проверку всей электропроводки.

Очень часто с помощью ручного тестера можно определить фазу на люстре или других световых приборах. Фазовые токи должны находиться на внутренних контактах и ни в коем случае не на резьбе. Если возникла обратная ситуация, то пользоваться таким световым прибором нельзя, чтобы избежать замыкания всей проводки.

Проверка подачи тока в подобной ситуации должна выполняться крайне осторожно, поскольку одновременное касание обоих контактов приведет к возникновению короткого замыкания всей цепи. Также подобные отвертки можно применять тогда, когда наблюдается потеря напряжения в сети, которая может происходить вследствие переходов лишних токов на любой бытовой прибор

В этом случае необходимо подключить этот прибор и установить на его корпус жало прибора. Тусклое свечение светового диода будет свидетельствовать о присутствии утечки. Если же, наоборот, свет стал намного ярче обычного, значит наблюдается прямое подключение фазы на корпус. В обоих таких случаях световой прибор следует немедленно отключить и подвергнуть его ремонту

Также подобные отвертки можно применять тогда, когда наблюдается потеря напряжения в сети, которая может происходить вследствие переходов лишних токов на любой бытовой прибор. В этом случае необходимо подключить этот прибор и установить на его корпус жало прибора. Тусклое свечение светового диода будет свидетельствовать о присутствии утечки. Если же, наоборот, свет стал намного ярче обычного, значит наблюдается прямое подключение фазы на корпус. В обоих таких случаях световой прибор следует немедленно отключить и подвергнуть его ремонту.

Пользуемся мы таким инструментом в повседневной жизни не очень часто, но возникают моменты, когда его наличие просто необходимо.

Поскольку любые неосторожные движения при работе с электричеством могут привести к печальным последствиям.

No tags for this post.

Что такое индикаторная отвертка. Как ей пользоваться при электромонтажных работах?

Безопасность – главное условие проведения любых работ с электрической проводкой в доме.

Поэтому очень важно удостовериться в отсутствии напряжения в проводе. Это сделать поможет один важнейший инструмент, называемый индикаторной отвёрткой. Как же правильно использовать её?

Что такое индикаторная отвертка.

Как ей пользоваться?

В доме запитывание электропроводки идёт от общего рубильника

Происходит поступление тока (при напряжении 220 В) по фазному проводу к потребителю, затем возвращение его по нулевому проводу к общему рубильнику.

Причём нулевой провод находится под напряжением лишь в момент работы потребляющего ток прибора. Так вот, проверить, есть или нет напряжение в проводе, то есть «фазный» он или нет, помогает индикаторная отвёртка.

Перед тем как приступать к каким-либо работам, связанным с электричеством, рекомендуется хорошо ознакомиться с некоторыми общими правилами ведения работ с электропроводкой и научиться выявлять отсутствие или наличие напряжения в электропроводах, во избежание опасных ситуаций. Что такое индикаторная отвертка. Как ей пользоваться при электромонтажных работах?

Электричество

В жилые дома поступление электроэнергии осуществляется по двум электропроводам, один из которых именуют фазовым (именно на него и подают напряжение), другой — нулевым.

Они и являются теми двумя проводами, к которым производится подключение вилки любого домашнего электрического прибора, потребляющего электроэнергию (к примеру, настольной лампы).

К вышеуказанным проводам часто добавляют третий, называемый «заземляющий».

Фаза

Самый первый шаг при работе с электричеством – выявление, в каком из проводов есть фаза, то есть определение находящегося под напряжением провода и другого – нейтрального. После нахождения фазового провода старайтесь к нему не прикасаться, чтобы не получить удар током.

Как определить фазу

Для выявления находящегося под напряжением провода следует пользоваться простейшим инструментом – фазоопределителем.

Внешне он напоминает отвёртку (собственно, он и может служить отвёрткой), имеющую стержень из изоляционного материала и металлическое жало. Предлагаемые в продаже отвёртки-фазоопределители различаются по типу и размерам.

При этом все они функционирую по одинаковому принципу. При покупке обращайте внимание на качество и надёжность изделия.

Устройство индикаторной отвёртки следующее:

стержень, находящийся внутри ручки, соединён с резистором, сопротивление которое довольно высокое, сам же резистор с другой стороны соединяется с крохотной индикаторной лампочкой, а та присоединена к металлической пластинке, установленной на конце ручки.

В момент касания жала индикаторной отвёртки находящегося под напряжением, фазного, провода, с одновременным прижатием пальца к металлической пластине, происходит загорание индикаторной лампочки. А не загорание лампочки, напротив, свидетельствует о том, что индикаторная отвёртка прикоснулась жалом к нулевому проводу (то есть, в зависимости от случая, любого провода не под напряжением).

Но нужно быть осторожным: перегоревшая лампочка может показать неправильный результат, обманув вас. Поэтому следует заблаговременно проверить индикаторную отвёртку на работоспособность, тестируя её прикосновением к находящемуся под напряжением проводу, в «фазности» которого вы нисколько не сомневаетесь.

Фазоопределитель: принцип работы

Индикаторная отвёртка работает по простому принципу: при касании жала инструмента находящегося под напряжением провода происходит прохождение тока по стержню инструмента через резистор и принуждение лампочки к свечению, после – попадание в прикасающуюся контактной пластины руку, дальнейшее прохождение через тело человека, держащего в руках данный фазоопределитель, и уход тока в землю.

В этот момент человеку ничего не угрожает (он даже не чувствует, что пропускает через себя ток), так как внутри инструмента очень высокое сопротивление, величина тока – не превышает миллиампер, что совершенно не чувствуется.

Применение фазоопределителя

Индикаторная отвёртка поможет определить, какой контакт розетки находится под напряжением. Кроме того, перед тем как заменить неработающий выключатель, используйте фазоопределитель для предварительной проверки наличия фазы.

В случае если розетка удлинителя вышла из строя, индикаторной отвёрткой проверьте наличие напряжения на одном из гнёзд этой розетки.

Применение отвёртки поможет произвести тестирование подводки фазы: как она подведена – к резьбе либо к центральному контакту. Прикоснувшись к корпусу того или иного электробытового прибора жалом фазоопределителя, можно выявить находится ли он под напряжением.

Касаясь жалом инструмента центрального контакта розетки, можно проверить земляной провод на предмет исправности. Применение индикаторной отвёртки позволяет определить, есть ли фаза в любом месте каждого из двух имеющихся проводников, к контактам которых подсоединён не включенный светильник. Что такое индикаторная отвертка. Как ей пользоваться при электромонтажных работах?

В каких случаях нужно определить, есть ли фаза в данном проводе?

Необходимость в этом возникает, если надо проложить электропроводку или выявить причину её неисправности. В первом варианте фазоопределитель является исключительно полезнейшим инструментом, который оказывает огромную помощь в ведении работ.

Вместе с тем важно не забывать, согласно нормативным актам прокладыванием проводки должны заниматься исключительно профессионалы, то есть, простой обыватель, даже имеющий специальные знания, самостоятельно производить эти работы не должен.

Выявление дефектов

Со временем при продолжительном использовании проводки бытовые электроприборы и другая техника могут начать контактировать с оголённым кабелем, что приводит к попаданию корпуса под напряжение, как говорят «корпус начинает пробивать».

При возникновении у вас малейших опасений на этот счёт, рекомендуется предпринять следующие действия: подключите бытовое устройство к электророзетке и включите его.

Далее, используя индикаторную отвёртку, следует прикоснуться её жалом к корпусу прибора в нескольких местах (особенно в тех зонах, где отсутствует лаковое, эмалевое или другое покрытие, и в неизолированных местах).

Загорание индикаторного глазка является свидетельством наличия напряжения на корпусе объекта. Не обнаружится напряжение в том случае, если фазоопределитель касается заземлённого проводника. Что такое индикаторная отвертка. Как ей пользоваться при электромонтажных работах?

Но быть в полной уверенности можно лишь после многократной проверки. Нередко домашняя проводка снабжается заземляющим проводом, подведенным ко всем электророзеткам, значит – к элекропотребителям.

Однако часто провод сам по себе может быть не соединён с заземляющим электродом. Тогда электроустройство может быть под напряжением, будучи не соединённым с землёй.

Удостовериться в не нахождении под напряжением всей земляной сети поможет снятие крышки с нескольких электророзеток и проверка заземляющего провода индикаторной отвёрткой (этот провод не перепутаешь с другим, так как он подсоединен к центральному контакту зажиму розетки, кроме того, его оплётка всегда жёлтая или зелёная).

Как работает отвертка индикатор

Чтобы использовать любое устройство, необходимо разобраться, как же оно работает. Конечно, это в полной мере относится и к отвертке-индикатору. Если вы хотя бы примерно знаете, как он работает, это даст вам возможность легко использовать её, и при этом не допустить никаких ошибок.

Также это даст вам возможность обойтись без мультиметра, который стоит гораздо дороже, да и в использовании значительно сложнее. Сегодня в специализированных магазинах можно увидеть различные индикаторные отвертки. И каждый вид имеет свой принцип действия.

Обычная отвертка индикатор – самое простое решение

Самые простые и распространенные пробники снабжены неоновыми лампами. Принцип их действия максимально прост.

Когда вы проверяете напряжение в розетке, электрический ток проходит через резистор установленный внутри индикатора (этот резистор ограничивает ток, его номинал составляет не менее 0,5 мОм) и передается на первый контакт неоновой лампочки.

При этом второй контакт лампочки замыкается на пользователе через контакт, расположенный на рукоятке.

У таких отверток сопротивление тела человека и емкость являются частью цепи лампочки. Другими словами, когда вы касаетесь пальцами контакта, а жалом – напряженного провода, то увидите свечение лампочки (при условии, что в сети есть напряжение).

Если контакт с пользователем отсутствует, лампа не загорается. Главным минусом данного типа отверток является довольно высокий порог срабатывания по напряжению – не ниже 60 В.

Поэтому они подходят только чтобы выявлять наличие фазы и напряжение. Определить обрывы цепи она не поможет. Так что, эта отвертка-индикатор не является многофункциональной – она лишь позволяет определять отсутствие или наличие напряжения в сети.

Как пользоваться обычным индикатором

Указатель этой отвертки-индикатора снабжен двумя рабочими областями. Первая похожа на плоскую отвертку – она-то и контактирует в элементами электропроводки, которые находятся под напряжением. Вторая обеспечивает достаточное сопротивление, и находится на рукояти отвертки. Также она имеет двухполюсный выключатель.

Рассмотрим пример, при котором к первому контакту подведен фазный провод, а ко второму – нулевой. Индикатором напряжения определяется, по какому проводу идет фаза.

как пользоваться отверткой индикатором

Чтобы определить достаточно зажать контакт на рукоятке индикатора напряжения большим пальцем, после чего поднести рабочую область индикатору поочередно к обоим контактам автоматического выключателя. При этом нужно следить, чтобы большой палец оставался голым – нельзя надевать перчатки при использовании устройства.

Индикаторная отвертка со светодиодом – большая функциональность

Отвертка-индикатор, снабженная светодиодом, имеет немало общего с описанной выше моделью. Их принцип действия одинаков. Но отличие все же имеется – светодиодные пробники подходят для работы с электрическими сетями, в которых напряжение значительно меньше, чем 60 В.

Ещё один фактор, отличающий светодиодный индикатор от обычного, это наличие собственного, автономного источника питания – батарейки. Также их отличает наличие транзистора, чаще всего биполярного.

Поэтому данный тип отверток-индикаторов уже можно назвать многофункциональным. С его помощью вы сможете не только проверять наличие или отсутствие фазы контактным, а также бесконтактным способом, но и проверять целостность цепей – предохранителей, проводов и кабелей.

Указатель состоит из двух рабочих частей. Первая выглядит как плоская отвертка. Она используется при работе с непосредственным контактом с элементами, которые находятся под напряжением.

Вторая же часть подходит, если необходимо определить наличие напряжение без контакта. При использовании с первой частью, она также позволяет определить целостность сети

В изолированной рукоятке из прозрачного материала расположен светодиод, который и сообщает о наличии напряжения в сети.

Как пользоваться индикаторной отверткой со светодиодом

Как уже говорилось выше, эти индикаторы отличаются наличием функции не только контактного, но и бесконтактного использования при наличии светового оповещения.

Если вы используете классический контактный способ, и вам нужно выяснить, где имеется фаза, достаточно приблизить рабочую часть к обоим контактам автоматического выключателя.

Поднося прибор к нулевому контакту, вы не заметите никаких изменений. Когда же вы проверяете фазный, сразу же загорится сигнальная лампочка, что позволит вам сразу выяснить, что на этом контакте присутствует напряжение.

Чтобы определить наличие фазы, используя бесконтактный метод, достаточно использовать вторую рабочую часть, также известную, как пятка. Её необходимо поднести к изоляции кабеля. Не нужно даже касаться её – при наличии фазы диод загорится на небольшом расстоянии от кабеля.

Серьезный плюс – простота прозвонки (выявление разрывов в цепи). Необходимо подсоединить одну рабочую часть к первому концу цепи, которая проверяется, а другую – ко второму.

Если цепь исправна, то загорится светодиодная лампочка. В противном случае ничего не произойдет.

Если контакт находится под напряжением, индикатор тут же просигнализирует об этом – в нем загорится красный огонек. Если же поднести индикатор напряжения к нулевому контакту, никакого сигнала не последует.

Универсальная индикаторная отвертка STAYER 4520-48

Но на сегодняшний день в продаже можно встретить специальные отвертки-индикаторы, при работе с которыми можно протестировать линию как контактным, так и бесконтактным способом. Также она позволяет «прозвонить» проводку на предмет короткого замыкания или обрывов.

Такой отверткой-индикатором является STAYER 4520-48. Она прекрасно подходит, если нужно протестировать элементы цепей постоянного и переменного тока в автотранспорте, бытовых электроприборах и других устройствах. С её помощью можно легко определять полярность и проводить прозвонку методом звуковой или световой индикации.

Этот индикатор выгодно отличается от большинства аналогов наличием не только светового, но и звукового оповещения. Благодаря этому работа, связанная с проверкой наличия напряжения, становится ещё более простой, комфортной и безопасной.

Если напряжение в норме, то пользователь слышит звуковой сигнал, сопровождающийся зажжением индикатора зеленого цвета. Увы, эта отвертка индикатор имеет и серьезный минус. Дело в том, что она работает от батарейки, которая садится быстрее, чем того хотелось бы.

Как пользоваться индикаторной отверткой STAYER 4520-48

Эта отвертка индикатор снабжена пластмассовой рукояткой, имеющей переключатель режимов работы. Он может быть установлен в трех различных положениях:

— 0 – это контактное использование с функцией светового оповещения. Сигнализация осуществляется путем загорания красной лампочки;
— L – бесконтактное использование с низкой чувствительностью. При средней чувствительности возможно звуковое оповещение. Напряжение может быть выявлено на малом расстоянии даже при использовании двойной изоляции провода. При выявлении напряжения загорается зеленая лампочка;
— Н – бесконтактное использование при высокой чувствительности – используется звуковое оповещение. Чувствительность такова, что позволяет выявлять напряжение на большом расстоянии – не только через плотную изоляцию проводов, но и через тонкий слой штукатурки на стене. В этом режиме возможно определение маршрута проводов, проложенных в стене. Выявление напряжения сопровождается зажженной зеленой лампочкой.

Защитный колпачок скрывает рабочую область, выполненную в форме плоской отвертки. Вторая торцевая сторона индикатора имеет специальный контакт, используемый для определения наличия разрывов в цепи.

Чтобы выполнить то действие, достаточно соединить провод одного конца цепи с указателем напряжения, а второй – с контактом целостности цепи. В случаях, когда цепь не повреждена, отвертка-индикатор соответственно просигнализирует пользователю об этом. При работе в режиме «О» загорается красный диод.

Если включен режим «L» или «Н», загорается зеленая лампочка, причем это сопровождается определенным звуковым сигналом. Если же цепь повреждена на каком-то участке, индикатор никак не отреагирует.

В качестве примера можно рассказать, как пользоваться отверткой индикатором при проверке целостности лампы накаливания. В одной руке держим прибор, причем контактная пластика соприкасается с рукой. Жало отвертки подносим к металлической части цоколя лампы. Второй рукой дотрагиваемся до второго конца лампы, таким образом, замыкая цепь.

Если обрыва нет, то можно увидеть, как загорается красный индикатор. Переключим прибор в режим «О» — контактная индикация. Сначала совместим индикатор с нулевым контактом автоматического выключателя – индикатор напряжения здесь ничего не покажет. А потом совмещаем с фазным контактом. Тут же загорается световая индикация.

Теперь переключаемся на бесконтактный режим «L». К контактам указателя не прикасаемся, а просто приближаем к автоматическому выключателю или розетке. Возле фазного загорится зеленая лампочка, а также раздастся звуковая сигнализация. А возле нулевого индикатор никак себя не проявит.

Наконец, проводим проверку в режиме «Н». Рабочая часть для этого не нужно. Наденем защитный колпачок, после чего подносим индикатор к автомату. На расстоянии около 20 сантиметров будет активировано звуковое оповещение. Одновременно с этим загорится зеленый диод.

Какой опасной ошибки следует не допускать

При не соблюдении определённых правил работы с электрическим током вполне возможно получить удар электротоком, особенно часто подобное случается, когда люди полагают, что выключив выключатель, можно работать с «внутренностями» осветительного прибора, не подвергаясь при этом опасности.

Бывает одного выключения света недостаточно, если при создании проводки были нарушены определённые правила (выключатель подключен не к фазовому проводу, а к нулевому).

Да и вообще, в случаях коммутирования осветительного прибора больше чем одним выключателем, без индикаторной отвёртки выявить, в каком проводе есть напряжение невозможно.

Надеемся, что материал статьи помог Вам разобраться в вопросе: Что такое индикаторная отвертка. Как ей пользоваться при электромонтажных работах?

Материалы к теме:

	Если надумали строиться…Читать…		Главное прочный фундамент…Читать…		Строим баню…Читать…
	Из чего строить стены… Читать		Строим забор по правилам..Читать…		Чтобы не поехала крыша… Читать…

Индикаторная отвертка и ее применение – Мои инструменты

Содержание

1 Зачем нужна индикаторная отвертка
2 Особенности функционирования инструмента
3 Особенности правильного применения пробника с батарейкой
4 Виды индикаторных отверток
5 Проверка прибора на исправность

Проблемы в доме или квартире с электричеством не являются редкостными. Вызов электрика при каждой неисправности вскоре приведет к разорению, поэтому если в доме имеется мастер, то для него не составит проблем определить неисправность, а также ее устранить. Перед тем, как начинать поиски неисправности, понадобится отвертка индикатор. При помощи такого инструмента можно не просто выкручивать и закручивать крепежные элементы, но еще и определять различные повреждения электрических цепей.

Зачем нужна индикаторная отвертка

Индикаторная отвертка показывает различные повреждения в электрических цепях переменного тока. В зависимости от конструктивных особенностей такого инструмента, можно выполнять различные задачи:

Определять фазу
Выявлять обрывы в цепи
Обнаруживать места повреждения проводника
Уточнять полярность источников постоянного напряжения
Бесконтактным способом определять места расположения проводки в стене

Отвертка индикаторная представляет собой обыкновенный инструмент, который оснащен лампочкой для определения наличия фазы в цепи. Основными составляющими устройства являются такие элементы:

Рукоятка. Она изготовлена из диэлектрических материалов
Жало. Конструкция жала имеет плоскую форму, что позволяет вывинчивать крепёжные элементы соответствующего типа
Стержень в изолированной оболочке. При прикосновении к оголенным проводам по металлическому стержню начинает протекать ток, поэтому во избежание поражения человека электрическим током, данная часть изделия изолируется
Резистор. Этот элемент располагается во внутренней полости рукоятки, и служит для снижения величины тока до безопасного значения
Индикаторная лампочка. Это световой индикатор, который показывает наличие фазы в цепи. При измерении фазного провода индикатор начинает светиться
Пружинка. Располагается внутри рукоятки, и служит одновременно прижимным устройством и контактом, соединяющий индикатор и контактную пластину
Контактная пластина. Находится на торцевой части рукоятки. При прикосновении рукой к пластине проверяется наличие фазы в цепи

Конструктивные элементы пробника

Это интересно! Чтобы проверить наличие фазы или нуля в цепи, нужно прикоснуться жалом отвертки к оголенному проводнику или контакту в розетке, а к контактной пластине дотронуться пальцем. Именно так проводится правильное измерение наличия фазы в цепи обычными пробниками.

Рассматриваемые изделия применяются при проведении электромонтажных работ, но больше всего они популярны среди электриков, занимающихся ремонтными работами в доме или квартире. Благодаря этому инструменту можно не только проверить напряжение, но еще и определить место повреждения проводки. Однако для этого понадобится воспользоваться более совершенной моделью индикатора.

Особенности функционирования инструмента

Для чего и зачем нужны индикаторные отвертки, знают не многие. Мало кому также известно о том, что такие инструменты бывают различных видов и конструкций. Зная устройство рассматриваемого изделия, нужно определиться с принципом его функционирования. Это особенно важный момент для юных и неопытных мастеров, которые собрались самостоятельно починить проводку в доме.

Перед тем, как приступить к определению повреждения цепи, нужно проверить инструмент. Это важный момент, так как речь идет об опасном напряжении 220В. Определить неисправность пробника можно путем визуального осмотра. Если внутри рукоятки видны такие элементы, как резистор, лампочка и пружинка, то изделие находится в рабочем состоянии. Не помешает убедиться в исправности прибора путем установки его в рабочую розетку. Свечение индикатора свидетельствует об исправности прибора.

При прикосновении жалом к токопроводящему проводнику или контакту, происходит протекание тока через резистор, номинал которого равен 0,5 МОм. Этот параметр резистора позволяет ограничить ток до безопасного значения. Пониженный номинал тока передантся на лампочку, которая загорается, но только при прикосновении человека пальцем к контактной пластине. При прикосновении пальцем к пластине происходит замыкание цепи, поэтому при наличии тока в проводнике, к которому прикасается жало, будет светиться индикатор. Схема определения фазы в розетке изображена на фото.

Как пользоваться индикаторной отверткой

Это интересно! Индикаторные отвертки простого типа имеет высокий порог срабатывания по напряжению, который составляет 60 В. При снижении напряжения в цепи ниже этого значения, этот прибор функционировать не будет.

Широкое применение индикаторов напряжения в электроснабжении позволило ускорить процесс определения неисправностей. Знать устройство пробника вовсе не обязательно, чтобы определить неисправность электрической цепи. Однако эти знания никогда не будут лишними, если деятельность связана с электричеством.

Обыкновенный пробник имеет мало функций, в отличие от своих собратьев на батарейках. Это уже более совершенные изделия, которые способны выполнять несколько функций. Отвертки индикаторы с батарейками называются электронными пробниками. Они могут иметь дисплей, на котором отображается величина напряжения, а также звуковую и световую сигнализацию.

Особенности правильного применения пробника с батарейкой

Обычные пробники уже не столь популярны, в отличие от своих собратьев со встроенными батарейками. Помимо наличия автономного источника питания, изделия также оснащается биполярным транзистором. Это позволяет расширить функциональность инструмента до выполнения 5 опций, которые были указаны выше.

Индикаторная отвертка на батарейке

Проверка таким инструментом упрощается, так как для определения фазы нет необходимости прикасаться пальцем к торцевой части – контактной пластине. Роль замыкающего цепь контакта играет транзистор. При помощи такого инструмента можно определить исправность не только фазного провода, но и нулевого, только для этого понадобится прикоснуться пальцем к контактной пластине для замыкания цепи.

Это интересно! При помощи индикаторных отверток со встроенными автономными источниками питания можно проводить проверку исправности ламп накаливания и предохранителей. Для этого нужно прикоснуться жалом к контакту лампы накаливания или предохранителю.

При использовании индикаторов нужно соблюдать технику безопасности, так как не исключено поражение человека электрическим током. Рассматриваемые изделия применяются исключительно для бытового напряжения 220В.

Виды индикаторных отверток

Различают три разновидности рассматриваемых инструментов:

Обычные или пассивные, конструкция которых рассматривалась выше
Со встроенными автономными источниками питания, которые получили широкую популярность
Электронные

О возможностях первых двух видов устройств уже известно. Электронный вариант отверток индикаторов отличается от предыдущих вариантов тем, что оснащается встроенным ЖК-дисплеем. Это отражается на стоимости изделия, которая в два раза выше аналога на батарейках. Электронные пробники еще имеет название многофункциональных. Она выполняет аналогичные функции, как и вышеперечисленные изделия, а также:

Указывает величину напряжения в диапазоне от 12В до 220В
Указывает наличие нулевого проводника
Определяет силу тока в цепи
Выявляет значение активной мощности
Имеют меньшую погрешность при обнаружении скрытой проводки, а также мест ее повреждения

Электронные индикаторные отвертки

С таким индикатором напряжения отыскать повреждения электрической цепи можно быстро и эффективно. Особенно ценится в инструменте способность бесконтактным способом выявлять скрытую проводку, что ускоряет процесс проведения ремонта при обрыве кабеля. К дополнительным функциям электронных индикаторов относят также наличие звуковой и световой сигнализации, а также мини-фонирика.

Это интересно! Недостатком электронных устройств является их высокая стоимость. Именно поэтому они не получили широкого применения среди электриков. Рассматриваемый универсальный вид прибора является аналогом мультиметра.

Если нужно определить параметр напряжения в цепи или прозвонить проводку, то отвертка с индикатором способна заменить мультиметр. Только важно понимать отличие такого прибора от мультиметра: электронная отвертка показывает величину измеряемого напряжения, в отличие от мультиметра, который отображает соответствующее значение.

Проверка прибора на исправность

Зная основные виды и особенности применения индикаторных устройств, остается определиться с вопросом о том, как проверить прибор на работоспособность. Первоначальная проверка основывается на проведении визуального осмотра прибора, ведь не исключено, что изделие могло выйти из строя при последней его эксплуатации.

Обнаружение фазы индикаторным пробником

Проверка изделия на работоспособность выполняется следующими способами:

Установка прибора в заведомо исправную цепь. Исправность определяется посредством свечения индикатора
Изделия с автономным источником питания можно проверить путем прикосновения к жалу и контактной пластине пальцами. Свечение индикатора свидетельствует об исправности устройства
Чтобы проверить исправность электронного прибора, нужно прикоснуться одним пальцем к жалу, а вторым к соответствующей кнопке на корпусе. Эта кнопка выступает в роли контактной пластины

Проверку исправности электронных изделий можно произвести путем прикосновения жалом к изоляции проводника любого бытового прибора, включенного в сеть 220В. Только после проверки изделия на исправность, можно использовать его для выявления неисправностей цепи.

Чтобы исключить возникновение летальных исходов при проведении ремонта электроприборов или цепи электроснабжения, нужно предварительно обесточивать цепь, после обнаружения поломки. Никогда не ремонтируйте и не заменяйте составные элементы рассматриваемых изделий, так как это небезопасно, и может привести к фатальному исходу.

Публикации по теме

Как определить фазу и ноль индикаторной отверткой

Как определить фазу и ноль индикаторной отверткой знает каждый электрик, но не всегда есть возможность пригласить специалиста, если в доме нет электричества. В этом случае первичную диагностику можно провести самостоятельно, ведь фазовый пробник – очень простое устройство, не требующее специальных знаний для его использования.

Содержание

Как работает индикаторная отвертка
Принцип работы простейшей, пассивной индикаторной отвертки
Как работают более сложные, активные индикаторные отвертки
Что может показать индикаторная отвертка
Нюансы использования индикаторной отвертки

Как работает индикаторная отвертка

Чтобы понять, как пользоваться индикаторной отверткой, нужно хотя бы в общих чертах представлять ее устройство.

Простейшее устройство состоит из следующих компонентов:

Наконечник отвертки. Часть устройства, соприкасающаяся с проводами или контактами, которую необходимо проверить на наличие напряжения.
Резистор. Это проводящая часть, которая пропускает электрический ток, но снижает его значение. Сопротивление резистора подбирается под конкретное напряжение, на которое рассчитана индикаторная отвертка. Если прибор рассчитан на индикацию напряжения 220 вольт, то лезть с ним в высоковольтный трансформатор не стоит.
Индикатор. Электрический ток не виден глазу, поэтому о его наличии или отсутствии можно судить исключительно по косвенным признакам, одним из которых является свечение лампочки.
Весна. Является проводником между индикатором и контактной пластиной. При этом он зажимает лампочку внутри корпуса устройства.
Контактная пластина. Он удерживает все детали внутри устройства, одновременно являясь контактом, после прикосновения к которому замыкается электрическая цепь, питающая световой индикатор.
Изоляция. По наконечнику индикаторной отвертки протекает ток напряжением 220 вольт, если он присутствует в проверяемой сети. Во избежание поражения электрическим током корпус устройства и его жало практически по всей длине покрыты диэлектриком. Часто это прозрачный пластик желтоватого оттенка, сквозь который хорошо видно устройство индикаторной отвертки.

Обыкновенная индикаторная отвертка является одноразовым устройством — если она сломается, то использованное устройство можно будет только выбросить.

Принцип работы простейшей, пассивной индикаторной отвертки

Чтобы убедиться в наличии или отсутствии напряжения в электрической сети, необходимо понаблюдать за лампой индикаторной отвертки, и коснуться ее жалом токоведущих контактов розетки. При этом один из пальцев руки должен касаться контактной пластины.

Для того, чтобы лампа загорелась, на один ее контакт нужно подвести фразу, а на другой ноль. Если на контакте розетки есть фазное напряжение, то оно идет через резистор на разъем лампочки. Тело человека играет роль нулевого провода, так как обладает достаточной электрической емкостью и сопротивлением. Когда на один конец лампы приходит фаза, и палец касается контактной пластины, цепь замыкается и лампа начинает светиться. Таким образом, прикоснувшись вилкой отвертки к контактам розетки, можно найти фазу и ноль.

Недостатком такого устройства является наличие резистора, а слабым местом является индикаторная лампа. Первый не позволяет обнаружить наличие напряжения менее 60 Вольт, и лампа может перегореть, если по каким-то причинам напряжение в сети выше номинального. Также вероятен пробой фазы на землю — все включено, а розетки не работают (если заземление выполнено правильно). Однако такие случаи являются очень редкими исключениями из общего правила, и в основном индикаторная отвертка хорошо справляется со своей задачей.

Как работают более сложные отвертки с активным индикатором

В простейших индикаторных отвертках используется контактный метод измерения, то есть для определения наличия напряжения необходимо обязательно прикоснуться жалом к проводнику. Это достаточно удобно, но не решает большинства проблем, с которыми сталкиваются электрики при поиске неисправностей в электрических сетях.

инструкция по эксплуатации индикаторной отвертки (нажмите для увеличения)

Более совершенная модель индикаторных отверток может работать бесконтактным способом – они реагируют на электромагнитное поле, возникающее в любом проводнике при протекании по нему электрического тока. Устройство таких карт намного сложнее — у них уже своя схема и отдельное питание. Большинство из них оснащены звуковой индикацией. В отдельную категорию входят индикаторные отвертки с ЖК-экраном — такие модели могут даже показать, какое напряжение есть в измеряемой сети.

Принцип действия очень прост — у отвертки есть катушка и при попадании ее в поле вокруг проводника в ней возникает электрический ток, отчего светится индикаторная лампа и звучит зуммер. Это свойство бесконтактных индикаторных отверток позволяет находить обрывы проводки даже через стену — без такого приспособления пришлось бы полностью снимать обои и сбивать штукатурку везде, где проложен провод.

Перед использованием отвертки с индикатором с возможностью бесконтактного определения наличия напряжения надо не забыть включить их питание — чтобы не садилась батарейка, у них есть выключатель.

Как пользоваться, как пользоваться такой индикаторной отверткой, вы можете узнать, посмотрев эту короткую видео-инструкцию:

Помимо индикаторных отверток существуют и другие виды индикаторов напряжения, о которых вы можете узнать, прочитав эту статью.

Что может показать индикаторная отвертка

Определение любых неисправностей в электросети индикатором напряжения имеет смысл только в том случае, если в квартире нет света, но в других по подъезду электричество есть точно. То же самое относится и к частным домам – первым делом нужно выяснить, есть ли у соседей электричество.

Если проблема все-таки в вашей квартире, то чаще всего индикаторная отвертка показывает два диаметрально противоположных результата:

Нет фазы ни на одном из контактов розетки. Причин этому может быть множество, и большинство из них требуют профессионального вмешательства. Самостоятельно можно только определить, не перегорела ли вилка (чаще вместо нее устанавливается «автомат» — устройство автоматического отключения при превышении номинальных значений тока в цепи). Для этого нужно найти возле счетчика штекеры и проверить тестером, есть ли напряжение на контактах до и после него. Если пробка сгорела, то ее надо заменить, а если есть автомат, то и ее можно было выбить — у нее есть рычаг, который в рабочем положении повернут вверх (если прибор установлен правильно).
На всех контактах розеток есть фаза. Почти со стопроцентной гарантией это означает, что нулевой провод возле счетчика перегорел. Если у вас нет навыка электромонтажных работ, то для решения проблемы необходимо пригласить электрика.

Нюансы использования индикаторной отвертки

Чтобы понять, как правильно пользоваться индикаторной отверткой, нужно всегда помнить о недостатках этого устройства:

Первое и самое главное правило – всегда и везде, прежде чем найти фазу и ноль, необходимо проверить работоспособность прибора. Понятно, что если неисправна индикаторная отвертка, то в лучшем случае неисправность будет просто неправильно определена, а в худшем можно получить удар током.
Щуп указывает на наличие или отсутствие напряжения на определенной поверхности проводника. Если на разъемах розетки отсутствует ток, это не значит, что дело не в подходящем к нему проводе — контакте или самом проводе мог сгореть. Поэтому все участки цепи должны быть проверены.
Индикация также возникает при меньшем напряжении, чем должно быть в сети. Это значит, что если контакт возле счетчика частично подгорел и все равно пропускает 50-100 вольт, то индикаторная отвертка покажет наличие напряжения, а электроприборы работать не будут.
При определенных обстоятельствах отвертка может реагировать на так называемые токи срабатывания, показывая наличие напряжения там, где его нет.
Если тестер фаз показывает, что в сети сейчас нет напряжения, это не значит, что оно не может появиться там в ближайшие несколько минут. Если вам необходимо разобрать розетку, то в обязательном порядке перед этим необходимо отключить вводной автомат или выкрутить заглушки.

Еще одно видео, 6-минутное видео с рассказом о применении различных видов индикаторных отверток:

В итоге пользоваться индикаторной отверткой очень просто, но надо помнить, что ее показания это только половина «диагноза» — если нет четкого понимания, почему она показывает наличие или отсутствие напряжения, то это лучше обратиться к электрику. Также следует учитывать, что несмотря на название, индикаторная отвертка не предназначена для откручивания болтов, поэтому имеет соответствующую прочность.

как его использовать? Как работает индикатор? Особенности тестера напряжения со светодиодом. Принцип работы щуповой отвертки

Особенности
Устройство
Принцип действия
Просмотры
- Просто с неоновой лампой
- Питание от батареи со светодиодом
- Тестер бесконтактного типа
- Электронные индикаторы
Рейтинг лучших производителей
Как выбрать?
Как использовать?

Разницы в сфере применения простой и электронной отвертки нет, просто у второй более широкий функционал. С помощью такого простого инструмента можно определить напряжение в сети. Для этого в его конструкции предусмотрен специальный индикатор.

Особенности

Среди особенностей индикаторных отверток можно выделить наличие индикатора на одной из сторон, который загорается при касании наконечника тока. Перед использованием такого инструмента обязательно нужно проверить, ведь если его целостность будет нарушена, то пользователь может пострадать от поражения электрическим током.

При прохождении тока через резистор внутри корпуса такой отвертки лампочка сверху начинает гореть, но для этого потребуется коснуться пальцем с другого конца, таким образом замыкая цепь.

Пользователю не нужно знать, как работает такой инструмент, чтобы научиться им пользоваться. Он прост в использовании и не требует никаких дополнительных навыков и умений.

Устройство

Можно рассмотреть как работает такая отвертка для общего развития, чтобы понять каков принцип ее работы и почему в некоторых случаях она может не показывать ток, даже если она присутствует в сети .

Если поставить рядом обычную и электрическую отвертки, то они не будут сильно отличаться друг от друга. Корпус такого инструмента выполнен из материала, не пропускающего ток в целях безопасности. Таким образом, пользователь не может получить травму при контакте отвертки с током.

Базовых элементов в конструкции немного:

корпус из неэлектропроводного материала с жалом на одном конце и изолированной ручкой на другом;
резистор;
лампа накаливания;
контактная пластина.

Когда все эти элементы соединены, пользователь получает универсальный и доступный инструмент, необходимый при устранении неполадок с электропитанием.

Принцип действия

Любой пробник, независимо от типа, предназначен для измерения напряжения. Его основной принцип заключается в проведении электрического тока через металлическое жало при касании фазного провода через резистор непосредственно к лампочке.

Такой агрегат можно использовать для простых задач. — стяжные винты, винты. Но жало используется и для проверки наличия тока в сети. Для этого им нужно коснуться оголенного провода или воткнуть его в отверстие розетки. Именно благодаря резистору, который есть в конструкции и имеет большое сопротивление, пользователя не бьет током.

Роль индикатора чаще всего выполняет неоновая лампа. Пружина в конструкции нужна для улучшения контакта с пластиной. Как видите, принцип работы такого инструмента достаточно прост.

Views

На рынке существует множество вариантов того, как может выглядеть отвертка для тестера. Одними из самых дорогих являются варианты с обнаружением скрытой проводки, цифровые со звуком.

Простая с неоновой лампой

Одна из самых простых моделей — с неоновой лампой в оформлении. Эта многофункциональная отвертка оснащена индикатором контактного типа. Как только ток попадает на жало, это сигнализируется загорающимся светом. Торцевая часть на ручке – это вторая часть конструкции, где закрытие происходит за счет прикосновения человека, обычно помещается палец.

Если лампочка горит значит есть фаза. Порог индикации от 60 Вт, и это один из минусов такого оборудования. Лучше использовать подобное устройство с цепью переменного тока, так как мастер с такой отверткой не сможет найти обрыв цепи.

Аккумуляторная светодиодная отвертка

Светодиодная отвертка на аккумуляторной батарее относится к инструментам, которые в профессиональном мире принято называть бесконтактными, многофункциональными. В конструкции есть дополнение – биполярный транзистор, который позволит узнать, где произошел обрыв, какой провод фазный и какова полярность источника электричества. Такой активный тестер часто используется в профессиональных кругах по той причине, что с его помощью можно найти проводку под слоем штукатурки или другого покрытия.

Тестер бесконтактного типа

Этот тип отличается от других тем, что имеет низкий порог индикации при обнаружении напряжения. Можно использовать с индикатором менее 60 В, в остальном использование и принцип работы ничем не отличаются от других индикаторных отверток.

Индикаторы электронные

Более современными являются индукционные датчики с диэлектрическим покрытием, которые имеют звуковой сигнал и дисплей. Освоить основные принципы работы такого устройства сможет даже неопытный пользователь. Если возникают сложности, к каждому изделию прилагается подробная инструкция от производителя.

Рейтинг лучших производителей

Если говорить о рейтинге лучших, то китайские товары не на последнем месте, наоборот, занимают лидирующие позиции благодаря низкой цене, простоте использования и качеству сборки.

При выборе такого инструмента стоит обратить внимание на производителя, если не хотите, чтобы средства были потрачены впустую. Если вы планируете выполнять монтажные работы на электрических сетях, то вам стоит присмотреться к Wera . Их продукция продается с диэлектрическим покрытием и крестообразным шилом на конце. Отвертки изготовлены из качественных и надежных материалов. Лучшие фирменные отвертки при работе в тяжелых условиях MATRIX просто не найти, так как они позволяют добраться до точки даже в труднодоступных местах.

Товары KRAFTTOOL используются при необходимости вкручивания и выкручивания болтов на длительное время, а заодно проверить напряжение в ходе выполнения задачи. Такие индикаторные отвертки работают от батарейки.

Китайский производитель FIT предлагает бюджетный инструмент с множеством функций. Что касается качества, то оно среднее.

Если вы хотите индикаторную отвертку, которая будет соответствовать всем требованиям, то вам стоит обратить внимание на продукцию немецкой компании GROSS . Эти изделия зарекомендовали себя только с хорошей стороны, поэтому и ценятся профессионалами.

Есть и американские производители, которые ценятся потребителем, и один из них — Stanley . В первую очередь профессионалы и любители отмечают простоту использования индикаторных отверток этой марки.

Есть и наши отечественные модели, заслуживающие не меньшего внимания. В качестве примера возьмем бренд STAYER , поставляющий продукцию на рынок по доступной цене простому обывателю. При этом качество на высоком уровне, к тому же радует своей износостойкостью.

Как выбрать?

Если индикаторная отвертка выбрана правильно, то удовольствие от покупки не испортит неприятный осадок от разочарования, которое наступит, когда станет ясно, что инструмент не выполняет поставленной задачи. В первую очередь покупателям рекомендуется учитывать технические характеристики товара. Многое, в том числе и удобство, зависит от формы и размера корпуса.

Ручка должна хорошо лежать в руке, поэтому важно, чтобы она была эргономичной. Что касается цвета, то тут у каждого свои предпочтения.

Несмотря на то, что такой инструмент имеет простую конструкцию, большую роль играет его функциональность. Шуруповерт должен не только справляться с рядовыми задачами, то есть вкручивать и выкручивать болты, но и качественно и без перебоев показывать наличие напряжения (желательно, если с его помощью можно будет найти обрыв линии под отделкой ).

Лампочка по дизайну может быть как светодиодной, так и неоновой, однако лучше второй вариант. На более дорогих моделях может быть еще и дисплей, на который выводится необходимая пользователю информация, а при обнаружении тока звучит сигнал.

Если рассматривать стоимость как определяющий фактор при покупке, то можно сразу отметить: не стоит ожидать чего-то особенного от шуруповерта, имеющего очень низкую цену. Как правило, срок эксплуатации таких изделий также минимален.

Следует знать, что такой инструмент, вне зависимости от его модели, рассчитан на работу при напряжении до 1000 В. Не упускайте из виду тип, качество материалов, которые производитель использовал при изготовлении отвертки. Иногда бывает так, что цена совершенно не оправдывает качество, и пользователь явно переплачивает за бренд, а не за качество.

В лучшем случае стержень и наконечник изготовлены исключительно из инструментальной стали. Это именно тот материал, который способен выдерживать возложенную нагрузку в течение всего срока службы. Ручка в конструкции должна быть дальше от наконечника. Крышка сверху является только диэлектриком, что обеспечивает безопасность пользователя.

Хороший производитель тот, кто снабжает свой инструмент батареями. На первом этапе это снизит затраты на обслуживание индикаторной отвертки. Если их нет, то придется покупать отдельно, разбирать корпус, вставлять в разъем и собирать заново, только предварительно проверив инструмент на работоспособность.

Наиболее распространенные ошибки, которые совершают покупатели при выборе товара в описываемой категории.

Если наконечник на отвертке меньше имеющегося крепежа, то пользователь столкнется с проблемой: во время работы будет непросто повернуть болт, а если установить крестообразный наконечник, то его зубья будут начать изгибаться.
Если наконечник слишком толстый, он просто не войдет в канавку.
Не стоит выбирать изделия, у которых ручка выполнена из пластика, так как при длительной работе ладонь будет потеть, отвертка будет прокручиваться, а корпус будет натирать кожу. Лучше, если ручка будет прорезиненной.
Для каждого конкретного болта стоит подобрать соответствующий наконечник, иначе либо качество работы будет низким, либо снизится срок службы инструмента.

Как пользоваться?

Даже такой простой инструмент, как индикаторная отвертка, должен использоваться правильно, чтобы получать удовольствие от проделанной работы. Для проверки заземления в розетке потребуется взять инструмент за диэлектрическую крышку и вбить его в розетку, надавив пальцем на тыльную сторону.

Более дорогие модели помогут прозвонить провода. Как это сделать, вы можете прочитать в инструкции от производителя, которая находится в коробке. Ток утечки часто является первой проблемой при использовании описанного инструмента. Неважно, что было повреждено: розетка в люстре или выключатель света — найти поломку несложно, если знать, где в стене проходят провода.

Жало доводят до конца и ведут до обнаружения сигнала. Именно в этом месте находится участок скалы. Бывает так, что шуруповерт не реагирует на наличие напряжения. Проблема решается очень просто: нужно заменить батарейки. Бояться нечего, ведь разобрать и собрать изделие сможет даже новичок.

С помощью индикаторной отвертки можно определить ноль и фазу, что крайне необходимо при неправильной маркировке проводов. Для этого достаточно прижать кончик отвертки к проводу:

если лампочка горит, соответственно это фаза;
на нуле отвертка никак не отреагирует.

Нельзя забывать, что при использовании тестера с другой стороны обязательно касание пальцем, иначе лампочка не загорится, так как цепь не замкнется.

Бывает и так, что возникает необходимость проверить переноску, так как пользователь не понимает есть в ней ток или нет, возможно отсутствие электричества связано с неисправностью розетки. В этом случае все намного сложнее. На первом этапе пользователь должен отключить удлинитель от возможного источника электроэнергии. Теперь цепь замыкается, из проводов создается перемычка, а между ними устанавливается розетка. Жалом коснитесь одного из концов удлинительной заглушки:

если есть горящая лампочка, можно сказать, что проблем нет;
если по-прежнему не загорается, то носитель нерабочий.

Если при ремонте неизвестно, где находится проводка, в этом случае можно использовать и индикаторную отвертку. Правда, такой инструмент не обладает высокой точностью, но все же может стать незаменимым помощником. В среднем погрешность колеблется от 15 до 20 см. В любом случае этого достаточно, чтобы можно было говорить о безопасном выполнении работ для пользователя. Но такой инструмент вообще не может обнаружить обесточенный или экранированный провод.

Чтобы шуруповерт нормально функционировал, его нужно вовремя проверять и следить за качеством установленных батареек. Крайне важно, чтобы корпус был без каких-либо повреждений, так как в этом случае эксплуатация может быть просто небезопасной для человека – это не настолько дорогое оборудование, чтобы его нельзя было заменить новым.

Если тестер не работает, возможно, разрядилась батарея. Хотя их хватает надолго, приходит время, когда требуется замена. Как и в других случаях, важно соблюдать полярность, иначе смысла менять батарейки не будет.

Прелесть такого инструмента в том, что им легко пользоваться. Освоить навыки управления с ним может каждый, главное подробно изучить инструкцию, которую предлагает производитель. Если следить за состоянием батарейки индикатора, то пользователю не скоро потребуется ее замена. Важно на первых порах не экономить – не брать дешевую продукцию сомнительного качества от производителей, еще неизвестных рынку.

Обзор индикаторной отвертки смотрите в видео ниже.

Комментарий успешно отправлен.

Рекомендуем к прочтению

Индикаторные отвертки и указатели напряжения

С электричеством надо быть на ты!!! (мудрость проверенная временем).

Многие наверное слышали, что настоящий электрик не тот, кто не боится электричества, а тот, кто умеет избегать прямого контакта с электричеством. По статистике, от поражения электрическим током чаще всего умирают электрики со стажем от десяти и более лет. Именно в этом возрасте притупляется чувство опасности. Некоторые опытные электрики проверяют наличие электричества на ощупь, да, именно на ощупь. Но зачем рисковать собственной жизнью, когда есть приборы, показывающие наличие напряжения?

Приборов, показывающих наличие напряжения, очень много — от простейшего индикатора напряжения на газоразрядной лампе (неонке) до приборов, показывающих не только наличие напряжения, но и многие другие параметры.

В данной статье мы рассмотрим индикаторы напряжения и индикаторы , которые чаще всего используют в своей практике как профессиональные электрики, так и домашние мастера. В электроустановках чаще всего применяют индикаторы с сигнальными лампами.

Относительно недавно у нас появились индикаторы напряжения, которые позволяют определять наличие напряжения без непосредственного контакта с токоведущим проводом.

Примером приборов такого типа является индикатор китайского производства (хотя написано все что сделано в Германии) — МС-18, МС-58 и т.д.

Такие индикаторы состоят из светодиода, двух миниатюрных батареек и пара радиодеталей. Эти индикаторы можно смело использовать, имея достаточный опыт и знания в электрике, так как эти индикаторы реагируют на все. Для начинающих электриков и людей без опыта использование этих щупов нежелательно и даже опасно.

Самая популярная среди начинающих электриков и домашних мастеров — индикаторная отвертка. Наверняка такой инструмент найдется у каждого домашнего мастера.

Существует много разновидностей такого индикатора напряжения. Самые простые состоят из неоновой лампочки сопротивлением от нескольких сотен кОм до 1 мОм, прозрачного корпуса и лезвия отвертки.

Внимание! Индикаторная отвертка предварительно проверена на исправной розетке. Во время теста яркий свет не должен гореть, иначе света внутри отвертки не будет видно. При проверке необходимо нажать на специальный штифт на конце отвертки.

Указатели напряжения однополюсные состоят из сигнальной неоновой лампы с порогом воспламенения не выше 90 В и добавочного сопротивления, помещенной в изолированный корпус, напоминающий перьевую ручку. Корпус имеет контакт со стороны упорного кольца и контакт со стороны головки. При проверке наличия напряжения необходимо прикоснуться рукой к контакту на головке указателя. Связь с землей осуществляется через тело человека.

Для использования такого щупа достаточно простой отвертки коснуться оголенного проводника или токоведущей части оборудования, пальцем коснуться металлической части щупа, это может быть небольшое кольцо или просто кусочек олова на крышке. При наличии напряжения — загорается неоновая лампочка. Наименований таких индикаторов очень много — ИНО-70, ИН-91 и др.

Индикатор напряжения однополюсный типа ИН-90; ИН-91: а — схема, б — способ применения, 1 — изолирующий корпус, 2 — щуп в виде отвертки, 3 — контакт, 4 — отверстие в корпусе для контроля свечения, Л — неоновая лампа типа ИН -3, R — резистор типа ВС, 1 МОм; 0,5 Вт, R — сопротивление изоляции сетевых проводов относительно земли.

Индикаторы напряжения однополюсные могут быть изготовлены самостоятельно. На рисунке приведены данные для изготовления индикатора напряжения УНН-10.Ан МТХ-9В качестве сигнальной лампы использовался тиратрон с холодным катодом типа 0 с порогом зажигания 90 В.

При невозможности приобретения неоновой лампы или тиратрона в качестве индикатора наличия напряжения допускается использовать лампу накаливания мощностью не более 10 Вт, заключенную в один из корпусов индикатора напряжения. Во втором случае монтируется дополнительное сопротивление провода. Для сети 380 В и лампы 10 В мощностью 10 Вт значение добавочного сопротивления должно быть 5000 Ом.

Следующими по популярности среди электриков являются биполярные индикаторы напряжения. Эти индикаторы состоят из двух частей. В одной из частей находится вся начинка прибора, во второй части находится щуп.

Индикатор двухполярного напряжения: а — индикатор УНН-10: б — индикатор МИН-1, Т — тиратрон типа МТХ-90, R1 — МЛТ-0,5, шунтирующий резистор 1 МОм, R2 — МЛТ-2, 0 резистор добавочный, 24 МОм, Л — лампа накаливания типа ИН-3: Р — шунтирующий резистор типа ВС, 10 МОм, Rд — добавочный резистор типа ВС З МОм.

Двухполярный индикатор напряжения состоит из неоновой лампы, добавочного сопротивления и контактов 1. Неоновая лампа шунтирована резисторами, чтобы не было свечения под действием емкостного тока. Элементы указателя закреплены в двух пластмассовых корпусах 2, соединенных гибким проводом 3 длиной 1 м с высоконадежной изоляцией.

Двухполюсные указатели требуют прикосновения к двум точкам электроустановки, между которыми необходимо определить наличие или отсутствие напряжения.

Разновидностей таких индикаторов очень много. По функционалу они тоже различаются.

Простейшие индикаторы показывают только наличие напряжения. Примером такого индикатора являются приборы серии ПИН-90 (-2м, -2му), УН500, -453, УННУ-1, УНН-10, МИН-1 и др. Более совершенные модели — ЭЛИН-1 серии (-СЗ, -С3 ИПМ, -С3 Комби) и многие другие приборы, показывают не только наличие напряжения на исследуемом участке цепи, но и его номинал, полярность напряжения.

В качестве индикации используются: неоновые лампочки, светодиоды различных цветов, цифровые и индикаторы. Бывают и комбинированные индикаторы, где наряду со световой индикацией присутствует еще и звуковая, что делает работу с приборами более комфортной и безопасной.

В отличие от однополярных стрелок и индикаторов, чтобы узнать о наличии напряжения с этими (двухполярными) приборами необходимо использовать два щупа. Использование таких приборов дает более полное представление о наличии или отсутствии напряжения, что, несомненно, очень важно в работе электриков.

Помимо проверки наличия или отсутствия напряжения в исследуемом участке цепи, некоторые биполярные индикаторы могут использоваться в качестве «прозвонков», то есть для проверки цепи на обрыв.

Довольно популярны среди электриков и цифровые приборы — мультиметры — тестеры. Эти универсальные приборы позволяют проверять напряжение, сопротивление и т. д. В качестве индикации используется цифровой дисплей, звуковой и световой индикаторы.

Некоторые модели снабжены «клещами», позволяющими измерять ток без нарушения изоляции проводника. Также многие модели тестеров оснащены датчиком температуры, с помощью которого можно измерять температуру оборудования – трансформаторов, двигателей, силовых выключателей.

Предостережения:

1. Использование в качестве сигнализатора напряжения (обычный патрон с двумя выводами) в сетях с линейным напряжением более 220 В не допускается, так как при неправильном включении кабеля на линейное напряжения в сети 380/220 В лампа взрывается и осколки могут травмировать работающего.

2. На практике однополюсные индикаторы напряжения часто изготавливают самостоятельно, обычно в виде отвертки. При этом бывают случаи неправильного изготовления, и тогда возникает опасность поражения электрическим током. Не используйте стержень отвертки длиннее 20 мм. Если стержень длинный, существует опасность его касания во время проверки напряжения. Изоляционную трубку желательно туго натянуть на стержень, оставив неизолированным участок длиной не более 5 мм. Со стороны, близкой к источнику напряжения, должно быть выступающее на 3-4 мм упорное кольцо для предотвращения соскальзывания руки.

Особое внимание следует уделить выбору неоновой лампочки, чтобы порог воспламенения не превышал 90 В. Наиболее подходящая лампа типа ИН-3. Дополнительное сопротивление должно быть не менее 200 кОм.

Корпус должен быть из эбонита или темного пластика, в котором легче заметить свечение лампочки. Изготовленные знаки должны быть испытаны.

В любом случае при использовании индикаторов и индикаторов напряжения необходимы знания и навыки при работе с ними. Также не стоит забывать о мерах безопасности. А, поверьте профессионалам, как известно, электричество не прощает шуток и ошибок!

Смотрите также: Как пользоваться мультиметром

Индикаторная отвертка — незаменимый инструмент в доме

Вы не умеете работать «индикатор» и понятия не имеете, для чего он мне нужен? В этой статье я вам подробно расскажу и постараюсь убедиться, что это очень нужные и полезные инструменты, о которых просто необходимо иметь в каждом доме.

Какие типы индикаторов существуют

Давайте сначала посмотрим на существующие виды оборудования, а также разберемся, на каком основании они работают.

1. Самая примитивная сигнальная лампа внутри, но без активного источника питания (аккумулятора). Принцип его работы следующий: электрический ток, попадая на кончик жала, проходит через резистор и выходя из него, падает прямо на ламу.

Обратите внимание на вот этот элемент:

Это второй контакт плямба и чтобы определить есть ли натяжение, обязательно нужно прикрыть палец. Вот так:

С помощью оного индикатора можно узнать где ты находишься и нулевая фаза. Все это исчерпало свою функцию. Самый дешевый из всех аналогов.

2. Индикатор продаж аккумуляторов. Это устройство является логическим продолжением предыдущей версии. В него встроен аккумулятор, а также биполярный транзистор, вышеописанное вы можете увидеть вот на этой схеме

instagram viewer

С помощью этого инструмента можно выполнять такие операции: определение нулевой фазы и жил, плюса и минуса в транспортном средстве, определение целостности соединения, а также безобидное определение уже невидимой проводки (погрешность метода очень высокая, поэтому она указана только для ознакомления и материал разглашаться не будет) и проверка исправности предохранителя.

При проверке выхода фазы с помощью этого индикатора нет необходимости держать «плямбу», проверка осуществляется еще проще.

Этот комплект делает этот светильник идеальным для использования в жилых помещениях.

3. Тестер с электронным блоком управления и жидкокристаллическим дисплеем. Эта версия помимо всех вышеперечисленных функций может также указывать текущее значение сетевого напряжения в диапазоне от 12 В до 220 В. По своей сути цэшку допустимо назвать урезанной. Этот сток не привлекателен, так как его цена намного дороже тестера в 3-5 раз, а полностью заменить цешку он не способен. Так что, по сути, это просто бесполезная игрушка, оная дома совершенно не нужная.

Три наиболее часто используемых типа тестеров, их можно найти в любом магазине. Ну а теперь давайте рассмотрим несколько примеров, где можно применить свет в доме.

Как пользоваться прибором

Важно. Любой инвентарь перед использованием следует изучить. Из-за этого устройство проверяют на заведомо рабочее оборудование. Например, вставить его в розетку, где точно смотрите напряжение и фазу, и нейтраль. Вы тестер с батарейкой, затем берете его в руки и одновременно касаетесь жала и пятака, светодиод должен загореться.

С стрелкой в доме можно произвести вот такую работу:

Нахождение нуля и фазы

Это самая распространенная операция, выполняемая тестером. Для этого прикасаемся кончиком отвертки к оголенным проводам (или вставленным в розетку) и обязательно наживаем на плямбу (если у вас тестер без батареек). Светодиод горит, значит фазный провод, если светодиод негорючий то провод нулевой.

Определение отсутствия или наличия напряжения

Проверка наличия или отсутствия напряжения происходит по тому же принципу, что описан выше, светодиод горит напряжение есть, нет — не горит.

Прибор для определения неисправности проводки при пробое корпуса

Поиск течи с помощью прибора можно использовать только при наличии проводной сети. В том случае, если у вас нет провода заземления, индикатор будет бесполезен. Итак, у вас есть три провода в сети. Поэтому проверить есть ли у вас сетевое устройство с поломкой в корпусе можно так: поднесите лоток с индикатором батареи к гнезду заземляющего контакта и понаблюдайте, горит ли светодиод, есть ли утечка.

Теперь методом исключения отключаем все устройства в сети и начинаем их присоединять по одному, заодно наблюдая как он реагирует на диод, как только он загорелся, то последнее из подключенных устройств, неисправны и нуждаются в ремонте.

Проверка рабочего состояния утяжеленной бурильной трубы.

Для этого вам потребуется ряд несложных манипуляций. Отсоедините удлинитель от сети, сделайте небольшую перемычку из проволоки и воткните ее в розетку-удлинитель, как показано на рисунке.

Затем находим вилку на одном конце лотка, жало с индикатором заряда батареи и второй прижимной палец. Если светодиод горит, то с переноской все в порядке, а если нет, то удлинитель неисправен и требует ремонта, который гораздо лучше сделать с помощью нашего канала.

Поиск проводов, спрятанных в стене.

Из-за крайней неточности этот пример даже не будет рассматриваться.

Еще помню очень интересный и простой способ проверки целостности лампочек. Возьмите его в руку, коснитесь кончиком центрального контакта, и пятачок прищемите пальцем. Светодиодный свет — свет работает.

Вот что такое свет, как оказалось, это вроде бы обычная отвертка с диодом, очень полезная вещь, вышеописанная просто обязана быть в каждом доме без исключения.

Уважаемый Читатель, моя статья была полезной и интересной?! Тогда обязательно Ставьте палец вверх, подписывайтесь на мою RSS ленту ЭНЕРГОФИКСИК и делитесь статьями в соц. сети. Очень важно чувствовать вашу поддержку. Ведь это позволит создавать еще более качественные материалы. Если у вас есть какие-либо вопросы или предложения, вот мой адрес электронной почты: [email protected]

Отвертка для измерения мощности с огромными преимуществами!

Отвертка для измерения мощности с огромными преимуществами! — HomeGuru от HomePro

HomeGuru › Знания и украшения › Механический инструмент › Отвертка для измерения мощности с огромными преимуществами!

«Электрическая отвертка» — один из инструментов, который должен быть в каждом доме по цене от десятков до сотен, но он может помочь спасти жизнь и имущество всех в доме без оценки вообще. Причина, по которой я осмеливаюсь сказать это, заключается в том, что электрическая отвертка — это инструмент для проверки напряжения, который поможет нам узнать, есть ли электричество в нашем доме или нет, а также может проверить, есть ли утечки в наших электроприборах. Это небольшой инструмент с большими возможностями. HomeGuru хотел бы, чтобы все узнали больше об электрической отвертке.

Как выглядит электрическая отвертка?

Большинство электрических отверток на рынке делятся на обычные электрические отвертки и отвертки с цифровым измерителем мощности, которые являются наиболее популярными, и большинство людей знакомы с самой обычной отверткой с лампочкой на рукоятке.

Этот тип электрической отвертки представляет собой электрическую обратную отвертку небольшого размера с плоским металлическим наконечником. Ручка изготовлена из стекла или непроводящего пластика. В нижней части ручки есть металлическая кнопка. Внутри ручки находится неоновая трубка и последовательный резистор. От кончика отвертки проверьте свет до металлической кнопки в нижней части рукоятки, чтобы выполнить отображение давления.

Как работает электрическая отвертка?

Принцип работы электрической отвертки заключается в использовании тела пользователя в качестве среды. То есть полагаться на разность напряжений электрического тока. В принципе, электрический ток будет течь от потенциальной точки к менее мощной точке. При острие отвертки измеряют электрический контакт с проводником с электрическим током. Ток будет протекать через резистор, чтобы ограничить ток до уровня, не представляющего опасности для пользователей. Затем поток через неоновую трубку, прежде чем непрерывно течь к телу пользователя, а затем стекать на пол в полном цикле, может осветить люминесцентную лампу и является причиной того, что во время использования электрических отверток нельзя носить обувь.

Как пользоваться электрической отверткой?

Если вы хотите проверить напряжение с помощью отвертки. Возьмитесь за стеклянную или пластиковую рукоятку отвертки. Будьте осторожны, чтобы не коснуться кончика отвертки, чтобы проверить мощность. Затем используйте кончик отвертки, чтобы проверить проводник, электрическую розетку, шнур питания или металл, который вы хотите проверить. Затем коснитесь одним пальцем металлической кнопки в нижней части ручки. Если люминесцентная лампа в рукоятке отвертки загорается, это означает, что в зоне проверки имеется либо линейный ток, либо утечка в системе.

Какие меры предосторожности следует соблюдать при использовании электрической отвертки?

Меры предосторожности при использовании электрической отвертки, которые HomeGuru рекомендует для безопасности пользователей, следующие:

это электричество, используемое в автомобилях, или переменный ток переменного тока используется с электричеством, поступающим от электричества.

2. Кроме того, тип электричества, размер электрического напряжения должны быть соответствующими. Не слишком высокое или слишком низкое, например, при измерении электроэнергии в доме, в котором используется электричество 200–250 вольт, не следует использовать отвертку для измерения электроэнергии на напряжение 80–125 вольт и т. д. и не использовать отвертку для проверьте электричество, чтобы проверить, не знаю, давление или высокое напряжение строго запрещено .

3. Держите отвертку для измерения электричества во время использования. Необходимо быть осторожным, чтобы не коснуться кончика отвертки, оголенная часть строго запрещена. Вы должны использовать легкую отвертку, чтобы держать ручку в идеальном состоянии. Изолирован непроводящей изоляцией, такой как стекло или пластик, а также может быть обернут вокруг провода, чтобы предотвратить короткое замыкание от случайного использования.

4. Правильный метод использования отвертки с электроприводом заключается в постукивании кончиком отвертки, чтобы сначала проверить проверяемый проводник. Затем коснитесь пальцем металлических кнопок вокруг ручки, сняв обувь и не стоя на теплоизолированном полу. Так что электричество течет полностью и может отображать правильное значение напряжения.

5. Каждый раз, когда вы используете электрическую отвертку, будьте осторожны и помните, что существует опасность, такая как отвертка, световой датчик может быть поврежден или внутри может произойти короткое замыкание. При использовании касайтесь только немного.

6. Кроме того, при прикосновении к проводнику следите за тем, чтобы отвертка не коснулась другой части электрода. В то же время, особенно в узком месте, например, прикосновение к другой фазе электричества или касание электрического столба к заземляющему электроду, например, вызовет короткое замыкание и искры, выходящие на пользователя, что может привести к серьезной травме.

7. От нр. 6. В ситуации, когда есть открытые или оголенные электрические клеммы, такие как область панели переключателей или розетка, которая открывает дверь. Вам нужен профессиональный электрик, обладающий специальными знаниями только для проведения измерений электроэнергии.

8. В легких отвертках, которые не использовались в течение длительного времени, могут быть повреждены люминесцентные лампы или внутренние резисторы, поэтому их не следует проверять перед фактическим использованием. Проверив сначала части, которые, как известно, имеют определенную электрическую мощность, например, постукивая кончиком отвертки, чтобы проверить свет в отверстии настенной розетки. Будет только одно отверстие с огнем и т. д.

9. В случае , что электрическая отвертка повреждена абсолютно без повторного использования, а также не модифицировать ручную электрическую отвертку, например, изменяя значение сопротивления или непосредственно сопротивление и т. д.

Читая, вы, вероятно, согласны с HomeGuru в том, что цена отвертки исчисляется десятками, но имеет реальную пользу. А для тех, у кого нет этого механического оборудования, не забудьте поторопиться купить. Потому что это небольшое оборудование, но очень необходимое.

โปรด ให้ คะแนน บท ความ ของ เรา

[ทั้งหมด: 0 เฉลี่ย: 0]

Тэг:

Ремонт

Автор

HomeGuru

Номер телефона

Следите за хорошими статьями, Раньше всех.

Готовы помочь нам позаботиться о вашем доме? Нажмите сейчас!

Примечание: для этого контента требуется JavaScript.

Инструкция индикатора отвертки

Ms 18. Руководство по эксплуатации беспроводной технологии X10 MS18A. Виды и принцип работы индикаторной отвертки

Тестер — Щуп МС-18

Самодиагностика
Перед использованием проведите тест, чтобы убедиться в исправности прибора. Для этого одной рукой коснитесь наконечника тестера, а другой — винта батарейного отсека тестера. Если тестер работает правильно, светодиод будет мигать.

Проверка сети переменного тока.

Контактный метод (70-250 В переменного тока)
Для проверки коснитесь разъемом тестера непосредственно контакта цепи, светодиод будет мигать, указывая фазу в цепи. Светодиод также будет мигать, если в цепи нет «0» или заземления, указывая на обрыв цепи.

Бесконтактный метод (100-1000 В переменного тока)
Определение полярности сети. Возьмите металлический наконечник тестера, как показано на рисунке. Чтобы найти фазу в шнуре, проведите тестером по поверхности шнура с разных сторон; со стороны фазы тестер подаст световой сигнал. В случае обрыва цепи сигнал будет прерван.
Уровень чувствительности:
Для повышения уровня чувствительности тестера при бесконтактном тесте коснитесь рукой винта батарейного отсека тестера.
Для уменьшения чувствительности коснитесь тест-объекта рукой, например, держите провод в руке.
Примечания:
1) Чувствительность тестера может снизиться в условиях высокой влажности
2) проводить испытания в нескольких местах, особенно на скрученном проводе.
3) Не полагайтесь на результаты проверки, если провод экранирован.

Проверка постоянным током (1,5-36 В постоянного тока)
ВНИМАНИЕ! Убедитесь, что сеть отключена от источников высокого напряжения!

Одной рукой коснитесь винта на тестере, кончиком тестера коснитесь контакта, свободной рукой коснитесь другого контакта. Если светодиод мигает, то тестер показывает «+»; если нет, то «-»

Экспертиза СВЧ.
Проверяйте свою микроволновую печь каждую неделю и готовьте уверенно!
Внимание, вилка микроволновой печи должна быть заземлена.
1) поставьте стакан с водой или едой в микроволновую печь
2) установите регулятор мощности в максимальное положение
3) Медленно перемещайте тестер вдоль дверцы духовки, вокруг дверцы и вдоль стекла.
* Светодиод будет мигать при утечке излучения.

Испытание на разрыв
Коснитесь винта на тестере одной рукой, коснитесь контакта для измерения электропроводности наконечником тестера, а другой рукой коснитесь области измерения электропроводности. С помощью тестера можно легко проверить исправность предохранителей, ламп накаливания, ТЭНов и т. д.

Фонарик
Нажмите и удерживайте кнопку, яркий светодиод действует как фонарик

Технические характеристики
Тестер MS-18 представляет собой цифровое устройство, сочетающее в себе новейшие цифровые технологии и мощный микрочип. Ниже приведены основные характеристики тестера:

Контактный тест переменного тока, поиск фазы в диапазоне от 70 до 250 В
— Бесконтактный тест переменного тока, поиск фазы в диапазоне от 100 до 250В (в случаях, когда провод находится в одной изоляции) и от 200 до 250В для проводов с двойной изоляцией.
— Проверка источников постоянного тока, проверка полярности в диапазоне от 1,5 до 36В
— проверка целостности цепи в диапазоне от 0 до 5 МОм
— проверка утечки излучения микроволновых печей более 5мВ/см²
— яркий светодиод , ресурс 10000 часов.

Замена батареи
Для замены используйте батареи типа 392A, AG3, LR41, 192, V3GA или аналогичные, 1,5 В 2 шт. Для замены батареек отвинтите завинчивающуюся крышку батарейного отсека на торце корпуса тестера, установите батарейки минусом внутрь тестера, закрутите завинчивающуюся крышку.

Примечания (редактирование)
1) Тестер предназначен для использования внутри помещений и в пределах диапазонов напряжения, указанных в разделе «Характеристики».
2) Температурный диапазон использования от -10 до + 50 С°
3) Свечение светодиода может хуже восприниматься в неблагоприятных условиях, например, при ярком солнечном свете.
4) Перед использованием проведите тест, чтобы убедиться, что устройство работает правильно.
5) Не используйте тестер во влажных условиях, таких как дождь
6) Щелевой фланец тестера следует использовать только для определения фазы в сети, остальные работы выполнять при отключении от электрической сети .
7) Не используйте поврежденный тестер.
8) Во время работы может генерироваться статическое электричество, что может привести к ошибкам считывания.
9) Никогда не пытайтесь модифицировать, улучшать или ремонтировать тестер или его компоненты.
10) Эти инструкции содержат важную информацию по технике безопасности, храните их вместе с устройством.
11) Используйте мягкую ткань для очистки тестера.
12) Если тестер используется для целей, отличных от указанных в данном руководстве, защита от высокого напряжения не гарантируется.
13) Если вы не уверены в результатах теста, обратитесь к специалисту.

Иногда в доме возникают проблемы с электропроводкой и электроприборами. Не всегда удобно вызывать специалиста в каждом конкретном случае (время ожидания, оплата услуг), да и не всегда целесообразно. Большинство неисправностей можно легко устранить самостоятельно за считанные минуты. Например, если пропал контакт в розетке или выключателе. Но для этого необходимо найти проблемный участок и устранить неисправность. А как узнать, если электричество невидимо и опасно? А проводник либо спрятан в стене, либо в изоляционном материале.

Это значит, что для этих целей нужен надежный и недорогой прибор (дорогой для простых работ с электрическими схемами просто ни к чему), который бы позволял «видеть» где есть напряжение, а где нет. Этот универсальный и доступный инструмент — индикаторная отвертка. О ней пойдет речь в этой статье.

Виды и принцип работы индикаторной отвертки

Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. То же самое относится и к индикаторной отвертке. Знание того, как оно работает и как оно работает, хотя бы в общих чертах, позволит вам эффективно его использовать, и убережет от ошибок. Кроме того, это позволит обойтись без более сложного и дорогого мультиметра.

Рассмотрим несколько основных видов индикаторных отверток, это позволит в дальнейшем выбрать более подходящий вариант.

Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника поступает на наконечник отвертки, затем через резистор номиналом не менее 0,5 мОм (ограничивает ток) поступает на контакт неоновой лампы. Второй контакт схемы включения лампочки через контакт на рукоятке отвертки замыкается на человека. У этого типа отвертки в цепь лампочки включаются емкость и сопротивление тела человека. То есть прикоснулись к проводу жалом и пальцем к контакту, если напряжение есть, то видим свечение неоновой лампы. Контакта с человеком нет — лампа не горит. Недостатком данного типа шуруповерта является высокий порог индикации напряжения, от 60В. Они хороши только для определения наличия напряжения и фазы. С помощью этого инструмента невозможно обнаружить обрыв цепи.

Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основное отличие — меньший порог индикации напряжения, светодиод будет светиться от напряжения ниже 60В.

Отвертки со светодиодным индикатором и автономным источником питания (батареи). Это уже многофункциональная индикаторная отвертка. Помимо блока питания в такой шуруповерт входит еще и транзистор, обычно биполярный. Имеет пять функций:

идентификатор фазы;
обнаружить обрыв цепи;
позволяет найти место повреждения в проводнике;
определяют полярность источников постоянного тока;
с помощью возможности определения наличия напряжения бесконтактным способом можно найти местонахождение проводки (данный эффект основан на индукции величины магнитного поля).

Некоторые версии этих отверток также способны обнаруживать микроволновое излучение, например, микроволновых печей.

Отвертка с электронным индикатором. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащен звуковой сигнализацией наличия напряжения. По сути, это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет определять не только наличие напряжения, но и его значение (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Схему самого такого устройства приводить не будем, вряд ли при поломке такого шуруповерта вы будете искать неисправные элементы на радиорынке и менять их. Время, потраченное на его ремонт, просто не окупится стоимостью нового инструмента.

Способы применения

Рассмотрев виды, ознакомимся с тем, как правильно пользоваться индикаторной отверткой. В первую очередь нужно помнить о правилах безопасности при работе с электрическими сетями. Основное правило заключается в том, что все монтажные и ремонтные работы в электрических цепях необходимо проводить с отключенными пакетными выключателями, которые устанавливаются в точках ввода в жилое помещение. Не разбирайте розетку, держатель или настольную лампу при наличии напряжения в сети квартиры или дома.

Также необходимо понимать принцип работы электропроводки и устройств, которые ее потребляют. Правило большого пальца: электрический ток всегда течет по проводнику по пути наименьшего сопротивления, от плюса к минусу. Любой электроприбор работает только тогда, когда плюс или фаза сквозной электрической цепи этого прибора попадут на минусовой или нулевой провод сети. И ничего больше. Если эта цепь разорвана или заблокирована (транзистором, диодом и т.п.), устройство работать не будет. Индикаторная отвертка не очень подходит для электроники и сложных электроприборов. А вот проверить исправность цепи к этим приборам дело крайне удобное.

Согласно принятым стандартам в наших домах используются сети с напряжением 220В и частотой 50Гц. Сеть однофазная, т.е. напряжение всегда приходит по одному проводу – он называется фазой (+). Второй провод нулевой, обратный провод, ведущий к трансформатору (-). Наличие третьего провода в розетке – заземление. Не влияет на работу электроприборов. Этот провод служит для нашей безопасности, напряжение попадая на металлический корпус устройства уйдет в землю и не «ударит» по нам.

При любом ремонте электропроводки необходимо убедиться в отсутствии фазы. Помним два провода, одна фаза — бьет и ноль — не бьет. Для того чтобы определить «кто из них кто» и нужна индикаторная отвертка. Включаем в розетку или касаемся проводника, если горит — фаза, нет — ноль. Это важно при подключении осветительных приборов и выключателей к ним. На выключатель должна попадать фаза, а на центральный контакт патрона лампы должен приходить плюс.

Для проверки включенных электроприборов на предмет обрыва фазы на корпус достаточно прикоснуться к любой розетке, если в ней подключены заземляющие контакты. Те, что выступают по краям розетки. Если свет горит или мы слышим звуковой сигнал, одно из устройств врезается в тело. Для определения такого устройства достаточно отключить их по очереди и сеть, при этом постоянно проверяя заземляющий контакт на наличие напряжения. Когда индикатор погаснет, устройство, в котором происходит утечка напряжения, найдено.

Эти виды работ доступны с обычными отвертками. Если у нас есть индикаторная отвертка с батарейками, то мы можем сделать намного больше. Итак, чтобы определить целостность лампы, достаточно одной рукой придерживать цоколь, а другой касаясь накладки отвертки, приложить жало к центральному контакту лампы. Если индикатор горит/пищит, лампа цела.

Таким же образом проверяется провод на обрыв. Берем в руку один зачищенный конец провода или за один из контактов вилки, а вторым касаемся жалом отвертки. Если провод цел, то отвертка загорится, если разомкнут — реакции не будет. Разумеется, проводник должен быть обесточен! Кстати, проверка провода через вилку возможна только в электроприборах и только при включенном выключателе, иначе цепь будет разомкнута. Удлинитель таким способом проверить нельзя.

Для проверки работоспособности удлинителя с помощью индикаторной отвертки нам необходимо отключить его от сети и от электроприборов. Берем кусок проволоки и зачищаем концы. Втыкаем в любую розетку удлинителя, так, чтобы контакты были закорочены. Берем штекер и держим один контакт рукой, а другой касаемся отверткой. Если удлинительная цепь исправна, отвертка загорится. Не забудьте снять перемычку — иначе замкнёт проводку при включении.

Если не загорается, включите удлинитель в сеть, возьмите отвертку за жало и рукояткой отвертки медленно проведите ее вдоль провода. В месте, где отвертка перестает светить или теряет интенсивность индикации — место повреждения. Отключаем удлинитель от сети, берем кусачки, снимаем изоляцию в месте повреждения, находим обрыв и скручиваем провода. Выделяем и используем дальше. Или покупаем новый удлинитель, как вам нравится.

Процедура аналогична поиску проводки в стене. Держим отвертку в руке за жало, и ведем вдоль стены — там где проводка светит ярче, потому что индикатор реагирует на электромагнитное поле, создаваемое током в проводнике. Минусом этого метода поиска скрытой проводки является его низкая точность. А в панельных домах это вообще дело безнадежное, так как арматура в плитах будет создавать свое магнитное поле.

Как видите, область применения такого средства достаточно широка, всех случаев применения не перечислить. Можно даже проверить, не пробит ли диод.

Модели и их возможности

В этой части статьи мы представим несколько наиболее удачных моделей и рассмотрим их характеристики.

Начнем со СВЕТОЗАР МС-48С модели СВ-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «щупа» позволяет более точно определить место повреждения или скрытой проводки. Хотя у последнего все же есть ощутимая погрешность. Стоимость такого средства находится в пределах 3-4 долларов США.

Индикаторная отвертка Energy 6878-28NS. Доступны все доступные функции, значения отображаемого значения напряжения на дисплее 12В, 36В, 55В, 110В и 220В. Изюминкой этого устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть больше доллара.

Индикаторная отвертка SafeLine многофункциональная MS-18. Доступно пять функций, стоимость 1,5 — 2 доллара.

И, конечно же, «классическая» индикаторная отвертка Visting на фото ниже. Простой и надежный, а цена 0,5 USD.

На самом деле выбор индикаторных отверток огромен, диапазон цен очень широк от 0,3 до 15 -20 у.е. за копию. Зная свои потребности и возможности, вы без труда подберете для себя оптимальный вариант.

Как проверить индикаторную отвертку?

Поскольку индикаторная отвертка предназначена для работы с напряжением, очень важно постоянно следить за ее исправностью. Кузов должен быть целым, без трещин. Каждый раз перед началом работы удостоверяйтесь в исправности. Проверьте состояние, коснувшись проводника, находящегося под напряжением. Если у отвертки есть источник питания — коснитесь наконечника и насечки на рукоятке — она должна светиться.

Если корпус поврежден, замените отвертку, ваша безопасность намного дороже ее стоимости. Отвертки с батарейным питанием необходимо периодически заменять. Процедура довольно простая, откручиваем крышку, вынимаем старые батарейки и вставляем новые. Главное не перепутать полярность в батарейках — не получится. При снятии «начинки» помните последовательность расположения элементов, тогда отвертка прослужит долгие годы.

При поломках самого шуруповерта ремонтировать его нет смысла. Цена нового не стоит потраченного времени. Правда, если у вас есть несколько одинаковых неисправных отверток, то можно попробовать сложить одну исправную.

И всегда будьте осторожны при работе с электрическими цепями и приборами. Лучше несколько раз медленно перепроверить результат измерения, чем получить удар током.

10 Для приготовления или разогрева небольшого количества пищи необходимо

это занимает меньше времени. Если вы запрограммируете обычное время
, еда может перегреться и сгореть.

11 Во избежание случайного опрокидывания духовки на пол, убедитесь, что

передний край дверцы расположен не менее чем на 8 см
внутрь от края поверхности, на которой установлена духовка.

12 Перед приготовлением проколоть вилкой кожуру картофеля,

яблок и других подобных овощей и фруктов.

13 Не готовьте яйца в скорлупе в духовке. Внутри яйца, да

феномен и он взорвется.

14 Не пытайтесь разогревать пищу во фритюре в духовке.
15 Перед приготовлением или размораживанием продуктов выньте их из

в пластиковую упаковку. Однако обратите внимание, что в
в некоторых случаях продукты должны быть покрыты пластиковой пленкой
при приготовлении или разогреве.

16 Если дверца духовки или уплотнители дверцы неисправны

состояние, духовку нельзя использовать до тех пор, пока
она не будет отремонтирована специалистом.

17 Если вы заметили дым, не открывайте дверцу духовки, а выключите

или выньте шнур питания духовки из розетки, чтобы
пламя погасло без притока воздуха.

18 Когда пища готовится или разогревается в одноразовой посуде

de из пластмассы, бумаги или других горючих материалов, не
оставлять плиту без присмотра и часто заглядывать внутрь,
, чтобы убедиться, что с посудой ничего не происходит.

19 Разрешайте детям пользоваться духовкой без присмотра

только после того, как вы их обучите, чтобы ребенок знал, как безопасно
но пользоваться печкой и понимать опасность ее неправильного
-го использования.

20 Жидкости или другие продукты не должны нагреваться на воздухе.

контейнеры

, так как они могут взорваться при нагревании.
НИИ.

Срок службы данного изделия 7 лет со дня передачи изделия потребителю.

Не пытайтесь самостоятельно настраивать или ремонтировать.
дверца, панель управления, контакты блокировки или
любые другие части печи. Опасно проводить операции на
техническое обслуживание или ремонт печи, связанный со снятием
любого экрана и крышек, обеспечивающих защиту от излучения
СВЧ-энергии. Ремонт должен производиться только
квалифицированным специалистом по ремонту микроволновых печей
техники.

Не включайте пустую духовку. Когда духовка не используется
Ся, рекомендуется поставить в нее стакан воды. Если вы во время чая
включите духовку, вода благополучно поглотит всю микроволновую печь
новая энергия.

Не сушите одежду в микроволновой печи, которая может обжечь
душ или обжечься, если нагревать ее слишком долго.

Не готовьте пищу, завернув ее в бумажные полотенца для
, за исключением случаев, когда в кулинарной книге ровно
таких рекомендаций по приготовлению блюда.

Не используйте газеты вместо бумажных полотенец при приготовлении пищи
.

Не используйте деревянную посуду. Он может перегреться, и
обуглится. Не используйте керамическую посуду с металлической
отделки (например, золото или серебро). Всегда
удаляйте витые провода, обвязывающие пакеты с продуктами
. Металлические предметы могут вызвать искрение
, что может привести к серьезному повреждению печи.

Не включайте духовку, когда
на поверхности плиты есть кухонное полотенце,
фетка или какое-либо другое препятствие, так как
это может привести к утечке микроволновой энергии наружу.

Не используйте бумагу, изготовленную из переработанного вторичного сырья
, так как она может содержать примеси,
которые могут вызвать искрение и/или воспламенение при приготовлении пищи
приготовление пищи.

Не мойте поворотный стол в воде сразу после
приготовления пищи. Он может сломаться или треснуть.

Важные инструкции по безопасности

Внимательно прочитайте и сохраните для дальнейшего использования.

A ПРЕДУПРЕЖДЕНИЕ
Пожалуйста, всегда проверяйте, правильно ли вы
установите время приготовления, потому что слишком много
длительное приготовление может привести к ПОЖАРУ
питание и последующее ПОВРЕЖДЕНИЕ ПЕЧИ.

МС-18 – оборудование, которое является одним из самых качественных и надежных в линейке данного производителя. Купите МС-18 и вы поймете, что не ошиблись в своем выборе. На нашем сайте представлена исчерпывающая информация о технических характеристиках и цене МС-18.

МС-18 цена

Постоянным покупателям с учетом максимальных скидок и минимальных сроков поставки мы предлагаем доступные цены реализации. Наши партнеры могут купить МС-18 по цене 120 руб.

Общее описание МС-18 содержит как технические характеристики, так и информацию о стоимости, гарантии, способах доставки и дополнительных услугах.

Общее описание МС-18

Тестер предназначен для профессионального использования в электрике и электронике, а также необходим в быту. Устройство изготовлено по космическим технологиям из высокопрочного, надежного и безопасного пластика.

Характеристики:

Меры предосторожности:

Не пытайтесь извлечь из тестера какие-либо детали, кроме батареи.
Не используйте тестер без винта.
Винт должен быть полностью затянут по часовой стрелке

Примечания:

Тестер нельзя использовать сверх пределов, указанных в технических характеристиках.
Прибор следует использовать при температуре от -10 до +50 С и частоте от 50 Гц до 500 Гц.
