Прибор сопротивление: Омметр. Приборы для измерения сопротивления.

Прибор сопротивление: Омметр. Приборы для измерения сопротивления.

Содержание

Прибор для измерения электрического сопротивления

Чтобы проверить рабочее состояние электрокабеля, необходимо определить сопротивление изоляционного материала. Есть разные способы измерить сопротивление с учетом их абсолютной величины, точности. В этих целях используют спецустройства для замеров. Для определения исправности либо неисправности цепей и некоторых фрагментов, нужно знать, как использовать прибор для измерения сопротивления.

Зачем измерять сопротивление

Изоляция является защитой провода от прохождения электротока сквозь него. Во время работы электрических установок их конструкция подвергнется влиянию внешних факторов, старению и изнашиванию в процессе нагревания. Это отрицательно отразится на функциональности оборудования, потому необходимо периодически измерять сопротивления изоляции провода.

Прибор для измерения сопротивления

Чтобы измерить сопротивление, требуется иметь спецразрешение. Электропровод испытывают лишь спецкомпании и организации, имеющие квалифицированных специалистов. Они проходят обучение и получают необходимый разряд по электрической безопасности.

Важно! Проведение замеров требуется, чтобы своевременно обнаруживать повреждения в технике. Изоляция имеет важное значение в безопасности работ с оборудованием. Когда провод имеет повреждения, то установка будет опасна во время работы, так как появляется риск возгорания.

Когда вовремя проверить провод на исправность изоляции, это предупредит такие проблемы:

  • преждевременную поломку техники;
  • короткое замыкание;
  • удар током;
  • различные аварии.

Измерение сопротивления

Потому крайне важно измерять показатели сопротивления изоляционного материала провода.

Какие есть приборы для измерения электрического сопротивления

Часто возникает вопрос, как называются приборы для измерения сопротивления. Чтобы измерить электрическое сопротивление, используются следующие приборы:

  • Омметр. Это прибор спецназначения, который предназначен, чтобы определить сопротивление электротока.
  • Мегаомметр. Измерительное устройство, которое предназначено, чтобы измерять большие показатели сопротивления. Отличием от омметра станет то, что при замерах в цепь будет подаваться высокое напряжение.
  • Мультиметр. Электроприбор, который способен измерить разные показатели электроцепи, включая сопротивление. Есть 2 разновидности: цифровой и аналоговый.

Омметр

Ремонт проводки, электро- и радиотехнических изделий предполагает проверку целостности кабелей и поиск нарушения контактов в соединениях. В некоторых ситуациях сопротивление равняется бесконечности, в других — 0.

Важно! Измерять сопротивление в цепи с помощью омметра, чтобы избежать поломки, допустимо лишь при обесточивании проводов.

Измерение сопротивления омметром

До замеров сопротивления омметром требуется приготовить измеритель. Требуется:

  • Зафиксировать переключатель изделия в позицию, которая соответствует наименьшему замеру величины сопротивления.
  • Затем проверяется функциональность омметра, поскольку бывают плохие элементы питания и устройство способно не функционировать. Соединяются окончания щупов друг с другом. В омметре стрелка устанавливается точно на 0, когда это не произошло, возможно покрутить рукоятку «Уст. 0». Если изменений нет, заменяются батарейки.
  • Чтобы прозвонить электроцепь, возможно использовать прибор, где сели батарейки и стрелка не ставится на 0. Сделать вывод о целостности электроцепи возможно по отклонению стрелки. Омметр должен показывать 0, вероятно отклонение в десятых омов.
  • После проверки изделие готово к функционированию. Когда коснуться окончаниями щупов проводника, то в ситуации с его целостностью, устройство показывает нулевое сопротивление, иначе показания не поменяются.

Использование омметра

Мегаомметр

Чтобы измерить электросопротивление в диапазоне мегаомов, применяется устройство мегаомметр. Принцип функционирования устройства основывается на использовании закона Ома.

Для реализации такого закона в изделии, понадобятся:

  • генератор постоянного тока;
  • головка для измерений:
  • клеммы, чтобы подключить измеряемое сопротивление;
  • резисторы для работы измерительной головки в рабочем диапазоне;
  • переключатель, который коммутирует резисторы.

Важно! Реализация мегаомметра нуждается в минимальном количестве элементов. Подобные изделия исправно функционируют длительное время. Напряжение в аппаратах будет выдавать генератор постоянного тока, величины которого разнятся.

Измерение сопротивления мегаомметром

Работы на электрооборудовании с таким устройством несут повышенную опасность в результате того, что устройство будет вырабатывать высокое напряжение, возникает риск травматизма. Работы с мегаомметром производит персонал, который изучил руководство по использованию устройства, правила техники безопасности во время работ в электрооборудовании. Специалист должен иметь группу допуска и время от времени проходить проверку на знание правил работы в установке.

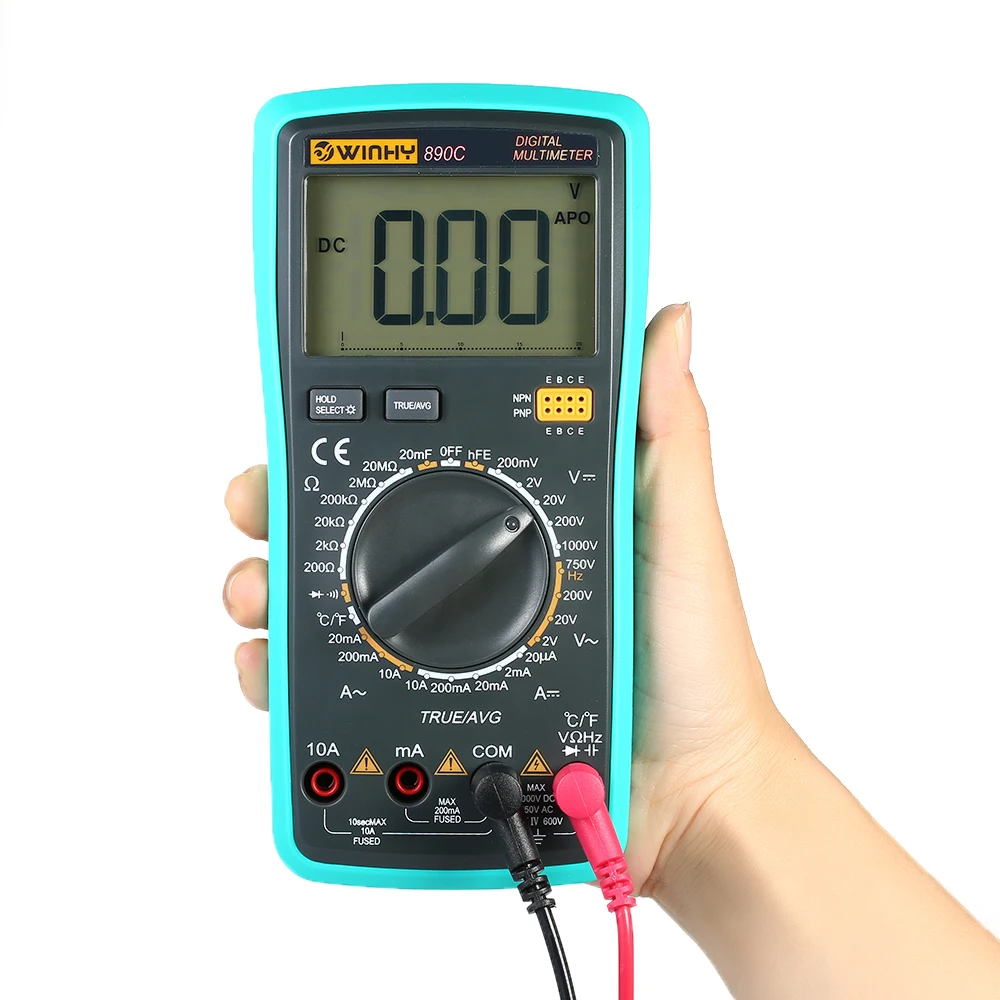

Мультиметр

Мультиметры бывают универсальными и специализированными, предназначенными в целях выполнения одного действия, однако проводимого по максимуму точно. В устройстве омметр считается лишь элементом прибора, его нужно включить в необходимый режим. Мультиметры нуждаются в определенных навыках применения — необходимо знать об их правильном подключении и интерпретировании готовых сведений.

На вид цифровое и аналоговое устройства легко различить: в цифровом информация выводится на монитор цифрами, в аналоговом циферблат проградуирован и на показатели указывает стрелка. Цифровой мультиметр более прост в применении, поскольку тут же покажет готовые данные, а показания аналогового нужно расшифровывать.

Во время работы с подобными приспособлениями, нужно учесть, что в цифровом мультиметре присутствует индикатор разрядки источника питания — когда силы тока аккумулятора не хватает, он перестанет функционировать. Аналоговый в подобном случае ничего не показывает, а просто выдает ошибочные сведения.

Важно! Для бытового использования подходит любое устройство, на шкале которого указывается достаточный предел измерения сопротивления.

Измерение мультиметром

В каких единицах измеряется сопротивление

Электросопротивление — противодействие, оказываемое проводником проходящему сквозь него электротоку. Главной единицей измерения в системе СИ станет ом, в системе СГС спецпоказатель отсутствует. Сопротивление (зачастую обозначено буквой R) считается, в некоторых пределах, постоянным показателем для конкретного проводника.

  • R — сопротивление;
  • U — разница электропотенциалов на окончаниях проводника в вольтах;
  • I — ток, который протекает меж концов проводника под воздействием разницы потенциалов, замеряется в амперах.

Измерение сопротивления

Как правильно использовать приборы для измерения сопротивления

Относительно технологии замеров, применять приборы требуется по указанной методике:

  1. Выводят людей из проверяемого места электрической установки. Говорится об опасности, вывешиваются спецплакаты.
  2. Снимается напряжение, обесточивается в полной мере щит, кабель, принимаются меры от случайной подачи напряжения.
  3. Проверяется отсутствие напряжения. Заранее заземляются выводы испытываемого объекта, устанавливаются щупы для измерений, снимается заземление. Такую процедуру проводят во время каждого нового замера, так как смежные элементы накапливают заряд, вносят отклонения в показания и несут риск для жизни.
  4. Монтаж и снятие щупов производят за изолированные ручки в перчатках. Делается акцент на том, что изоляция провода до проверки сопротивления очищается от загрязнения.
  5. Проверяется изоляция провода между фазами. Данные заносят в протокол измерений.
  6. Отключаются автоматы, УЗО, лампы и светильники, отсоединяются нулевые кабели от клеммы.
  7. Производится замер всех линий по отдельности между фазами. Данные также вносятся в протокол.
  8. При выявлении изъянов разбирается измеряемая часть на элементы, находится дефект и устраняется.

По завершении испытания с помощью переносного заземления снимается остаточный заряд с помощью короткого замыкания, разряжаются щупы.

Использование приборов

Меры безопасности при измерении

Даже когда возникла необходимость в бытовых условиях провести измерения сопротивления изоляции провода, перед использованием мегаомметра нужно ознакомиться с требованиями по безопасности. Главные правила:

  • Удерживать щупы лишь за изолированный и ограниченный упорами участок.
  • До подсоединения изделия отключается напряжение, нужно удостовериться, что рядом нет людей (вдоль всего измеряемого участка, когда речь о проводах).
  • До подсоединения щупов снимается остаточное напряжение посредством подключения переносного заземления. Отключается тогда, когда щупы установлены.
  • После каждого замера снимается со щупов остаточное напряжение, соединяются оголенные участки.
  • По завершении замеров к жиле подключается переносное заземление, снимается остаточный заряд.
  • Работы проводятся в перчатках.

Правила несложные, однако от них будет зависеть безопасность работника.

Требования к безопасности

Чтобы оценить функциональность электропровода, проводки, требуется замерять сопротивление изоляционного материала. В этих целях используются специальный измерительные приборы. Они будут подавать в измеряемую электроцепь напряжение, после чего на мониторе будут выданы данные.

Сопротивление приборы для измерения — Справочник химика 21





    Ионная и электронная электропроводность. Проводники первого и второго рода. Прохождение тока сквозь раствор электролита механизм прохождения тока. Сопротивление проводника. Закон Ома. Единицы измерения (электрические). Основные приборы вольтметр, амперметр, гальванометр, кулонометр и т. д. Удельное сопротивление, удельная электропроводность. Мостик Уитстона. Принцип измерения сопротивления. Особенности измерения сопротивления раствора электролита (телефон, катушка Румкорфа). Влияние температуры и разведения нз удельную электропроводность. Молекулярная и эквивалентная электропроводность. Зависимость от температуры и разведения. Электропроводность при бесконечном разведении. Закон независимого перемещения ионов. Вычисление Хоо из подвижностей ионов. Вычисление степени и константы диссоциации для слабых электролитов. Сильные электролиты. Коэфициент электропроводности. Причины изменения с концентрацией в случае сильных электролитов. Скорости и подвижности ионов. Роль среды и природы иона. Электропроводность чистой воды. Введение поправки на эту величину. Определение константы прибора. Калибровка линейки. Переход от электропроводности, измеренной в данном сосуде, к удельной электропроводности. Кондуктометрическое титрование. [c.93]







    Чтобы исключить влияние блуждающих постоянных и переменных токов на результаты измерения четырехэлектродным методом, применяют измеритель заземлений типа МС-08, который представляет собой генератор постоянного тока и лагометр с двумя рамками, рассчитанный на три диапазона измерений (0-1000, 0-100 и 0-10 Ом). Постоянный ток, вырабатываемый при вращении ручки генератора, с помощью коммутаторов преобразуется в переменный, поступающий во внешнюю измерительную цепь. Затем ток снова выпрямляется и поступает в цепь лагометра. Прохождение в измерительной цепи переменного тока исключает влияние поляризации электродов на значение измеряемого сопротивления. Схема измерения с помощью прибора МС-08 приведена на рис. 4.4. Значение удельного электрического сопротивления в этом случае определяют по формуле [c.56]

    Кроме Приведенных источников погрешностей собственна термометра сопротивления, погрешность измерения зависит от точности прибора, применяемо-го для определения сопротивления термометра. Так, например, основная погрешность автоматических мостов равна 0,5%, а логометров 1,5% от всего диапазона шкалы. [c.163]

    ЭТОГО переключателя выведена на переднюю панель блока управления и обозначена пределы измерения . При положении переключателя 1 1 шкала по напряжению высокоомного преобразователя составляет 10 мв (номинальная шкала самопишущего потенциометра ЭПП-09). При положении переключателя 1 3, 1 30, 1 100 шкалы по напряжению составляют 30, 100, 300 и 1000 мв соответственно. Переключение входных измерительных сопротивлений прибора и пределов измерения по напряжению позволяет получить пределы измерения по току, представленные в табл. 14. [c.179]

    Связь между сопротивлением Яа, измеренным на концах сосуда, и удельной электрической проводимостью раствора не зависит от геометрической формы прибора. Если ячейка представляет собой цилиндрический сосуд а длиной I и поперечным сечением 5 по всей длине, то удельная электрическая проводимость определится соотношением [c.372]

    Самописец. Зависимость измеряемой величины от времени записывают самопишущими приборами. Для химико-аналитических измерений особенно удобны компенсационные самописцы. Компенсация осуществляется непрерывно и автоматически так, что компенсирующее напряжение (и, следовательно, положение пера самописца потенциометра) соответствует величине измеряемого напряжения. Следует отметить, что в случае некоторых типов приборов (например, е/СЛ /Г, выпускаемого Народным предприятием в Магдебурге) вход самописца должен нагружаться относительно низким сопротивлением (в зависимости от диапазона измерений 250 Ом-мВ ). В противном случае точная компенсация невозможна. Малое входное сопротивление прибора необходимо согласовывать с подключаемым источником напряжения с высоким внутренним сопротивлением при помощи делителя напряжения, аналогичного применяемым при расширении пределов измерений вольтметров. [c.445]

    Падение напряжения вдоль колонны необходимо измерять приборами с входным сопротивлением не менее 30 кОм. При измерении потенциалов колонны относительно земли входное сопротивление приборов должно быть не менее 20 кОм/В. [c.130]

    При измерении потенциалов используются вольтметры, рН-метры, потенциометры, компараторы и другие приборы. Входное сопротивление прибора должно быть по крайней мере на два порядка больше сопротивления измерительной электрохимической ячейки.[c.138]

    Измерение разности потенциалов между рельсами и землей можно производить с помощью регистрирующих приборов со стрелочным отсчетом. Внутреннее сопротивление прибора должно быть не менее 10 ком на 1 в. В качестве измерительного электрода применяется стальной стержень диаметром не менее 15 мм. Электрод забивается в грунт на глубину 10—15 см. Минимальное расстояние пункта установки электрода от ближайшей нитки рельсов 20 м. Потенциал рельсов относительно земли измеряется через каждые 200 м пути и у мест присоединения отрицательных питающих линий [c.98]

    Входное сопротивление прибора на всех пределах измерения, Мом, не менее… 2 [c.112]

    После подписания договора и перечисления аванса проектная организация приступает к выполнению изыскательских работ. Они включают измерение удельного сопротивления грунта, измерение потенциала «труба-грунт», записи потенциалов «труба-грунт» регистрирующими приборами и потенциалов «рельс-грунт» по медно-сульфатному или стальному электродам сравнения, если есть необходимость. Если по трассе проектируемого водовода имеются существующие установки активной защиты, то определяется эффективность их работы. [c.126]

    Для измерения потенциалов пользуются вольтметрами, выбирая их таким образом, чтобы входное сопротивление прибора было по крайней мере на два порядка больше сопротивления ячейки. [c.31]

    В момент измерения тока пара замыкается на амперметр, в остальное время пара остается короткозамкнутой или замкнутой на сопротивление, равное сопротивлению прибора. При измерениях слабых токов пар необходимы приборы с высокими входными сопротивлениями. Однако введение таких сопротивлений в цепь пары нежелательно, поэтому в этих случаях применяют так называемую схему с нулевым сопротивлением (рис. 2.7) [7]. [c.33]

    По представлению разработавшего первые приборы измерения температуры точки росы Джонстона, на внесенной в поток газов поверхности образуется пленка кислоты, которая может быть зафиксирована по изменению электросопротивления. При этом предполагалось, что при температуре поверхности выше температуры точки росы сопротивление бесконечно велико, а ниже скачкообразно падает. На практике все оказалось сложнее. И выше, и ниже температуры точки росы наблюдается постепенное снижение электросопротивления и затем его стабилизация. Описанная закономерность дала начало методу, согласно которому, после определения стабильных значений электрических сопротивлений при разных температурах строится график / =/(/) и за температуру точки росы принимается точка перегиба. [c.246]

    Повышая абсолютную точность измерений и делая ее независимой от температуры газов, фильтр вместе с тем резко увеличивает аэродинамическое сопротивление прибора. Так, сопротивление чистого фильтра достигает 0,3—0,4 кгс/см (30—40 КПа). Однако фильтры легко засоряются золой или сажей, отчего их сопротивление дополнительно повышается, а промывка водой или спиртом не всегда дает результаты. [c.254]

    При использовании потенциометрических самописцев всегда следует учитывать внутреннее сопротивление прибора, поскольку включение его в цепь сказывается на величине измеряемого напряжения. Степень этого влияния зависит от конструкции самописца. В большинстве применяемых в настоящее время приборов используются усилители с высоким входным сопротивлением, что сводит ошибку измерения до незначительной величины. [c.68]

    Выпрямительные приборы весьма чувствительны. Вольтметры выпускаются с нижними пределами измерения начиная от 0,3 В, а миллиамперметры — от 0,2 мА. Входное сопротивление выпрямительных вольтметров обычно порядка 2 кОм/В. Особенностью выпрямительных вольтметров является уменьшение входного сопротивления при измерении малых напряжений вследствие уменьшения коэффициента выпрямления диодов. Поэтому выпрямительные вольтметры на малые напряжения имеют низкое входное сопротивление, например, в вольтметре с верхним пределом измерения 0,3 В входное сопротивление составляет 300 Ом (прибор потребляет ток 1 мА). Внутреннее сопротивление выпрямительных миллиамперметров относительно велико, например, миллиамперметр с верхним пределом измерения 0,2 мА имеет сопротивление 5000 Ом (на приборе падает напряжение до 1 В).[c.421]

    Амперметры и миллиамперметры — приборы для измерения силы тока, шкала которых калибрована в амперах или миллиамперах. Эти приборы имеют малое внутреннее сопротивление. Для измерения меньших токов порядка 10 —10 а служат микроамперметры. [c.17]

    Измерительные мосты и потенциометры (табл. 29 и 30) как приборы сравнения находят частое применение в химических лабораториях. Первые используют кав приборы измерения электрического сопротивления методом сравнения с образцовым сопротивлением. Вторые служат для измерения компенсационным методом э. д. с напряжения или величин, функционально с ними связанных. [c.179]

    Пределы перемещения арматуры устанавливаются с помощью ограничителя 5, служащего для защиты проволоки от перегрузки максимальное перемещение обычно не превышает 40 мкм в обе стороны от центра. Как было упомянуто, номинальное сопротивление прибора составляет от 60 до 5000 ом. Входное напряжение лежит в пределах от 5 до 60 s переменного или постоянного тока выходное напряжение при разомкнутой цепи составляет от 6 до 175 же, а ток при замкнутой цепи — от 30 до 200 мка (на весь диапазон измерения). Такой тензометр характеризуется погрешностью порядка 1% на всем диапазоне измерения, линейностью шкалы и разрешающей способностью не менее 0,1% от диапазона измерения. [c.394]

    В большинстве случаев можно использовать магнито-электрический прибор с внутренним сопротивлением 300 ом (при 18 мв), установленный на остриях для более точных измерений следует применять приборы с натянутой или свободно подвешенной нитью их изготовляют с внутренним сопротивлением до 800 ом). Прибор следует устанавливать точно горизонтально однако точность показаний даже у лучших прецизионных приборов не превышает 0,1% полного значения шкалы. На точность измерения температуры милливольтметром влияет также изменение сопротивления прибора в зависимости от температуры окружающей среды, которое может составлять до 0,05% на 1 град. При транспортировке милливольтметры всегда арретируют и защищают от толчков. Для лучшей изоляции их ставят на стеклянные пластинки. По возможности изолируют от массивных [c. 106]

    Измерение тока в цепи протектор — трубопровод осуществляется либо по схеме с нулевым сопротивлением или с помощью многопредельного миллиамперметра с фиксированием двух показаний на разных шкалах. Зная внутренние сопротивления прибора на разных шкалах, истинный ток рассчитывается после определения сопротивления в цепи  [c.219]

    При измерении потенциалов необходимо руководствоваться следующим правилом входное сопротивление прибора должно превышать сопротивление ячейки, по крайней мере, на два порядка. [c.129]

    Один электрод пары присоединяют к общему проводу, а второй — к одной из клемм переключателя таким образом, в момент измерения пара замыкается на прибор с сопротивлением 7 , а в остальное время замкнута на сопротивление, равное сопротивлению прибора. Это обеспечивает отсутствие хотя бы временного размыкания цепи. Для измерения силы тока пары [c.155]

    Измерение силы тока пар всегда правильнее производить при помощи схемы с нулевым сопротивлением , так как в этом случае моделируются условия работы короткозамкнутых пар, возникающих при эксплуатации изделий или конструкций. В тех случаях, когда внутреннее сопротивление пары значительно больше сопротивления измерительного прибора, а величина тока значительная, измерения можно производить непосредственно при подключении прибора в цепь, так как падение напряжения от исследуемой пары на сопротивлении прибора будет незначительно и им можно без большой погрешности пренебречь. [c.156]

    В качестве измерительного прибора в этом случае можно применять любой прибор, сопротивление которого мало по сравнению с измеряемым сопротивлением. При измерении гальванометром сопротивление рассчитывают по уравнению (90), в котором отношение токов заменяется- отношением показаний гальванометра. При проведении измерений необходимо следить, чтобы напряжение было постоянным. [c.163]

    Другие приборы измерения вязкости работают на различных принципах. Например, определяют время падения стального шарика или цилиндра в исследуемой жидкости. Вибрирующий датчик пофужают в жидкость и электронными приборами измеряется сопротивление его вибрации. Датчик устанавливают в движущуюся жидкость и измеряют усилие, действующее на него со стороны жидкости. [c.27]

    В качестве датчика может быть иопользоваи прибор непрерывного измерения электрического сопротивления раствора либо непрерывно действующий прибор измерения плотности раствора. Тот и другой должны действовать в изотермических условиях. Импульсы приборов передаютоя через блок усиления в блок исполнения, регулирующий подачу нейтрального раствора и отбор оборотного. [c.611]

    Необходимые приборы н реактивы ]) установка с тремя магазинами сопротивлений для измерений потенциалоа 2) два платиновых электрода 3) серебряный электрод 4) жидкость для серебрения 5) аккумулятор на 2 в 6) магазин сопротивления на 1000 ом. [c.104]

    НЫХ измерительных приборов 1 к 2. Объекты измерения обычно представляют собой двухполюсники с током короткого замыкания /о при / = 0 и напряжением холостого хода Ua при /=0. Такие двухполюсники называют также активными. Напротив, измерительные приборы обычно являются пассивными двухполюсниками, характеристики которых проходят через начало координат и представляют собой прямые линии. Эти характеристики могут бцть однозначно определены внутренним сопротивлением прибора. На рис. 3.1 сопротивления приборов 1 и 2 соответствуют котангенсам углов наклона tg а и tg . Двухполюсники измерительных приборов должны быть, кроме того, возможно более жесткими с малым временем успокоения стрелки, так чтобы нестационарные нары значений (U, I), расположенные не на стационарной характеристике измерительного прибора, могли появляться лишь кратковременно. Напротив, двухполюсники с емкостями и индуктивностями, а также электрохимические двухполюсники являются не жесткими, а динамичными. Наряду со стационарными результатами измерений (Ui, ) и (U2, г) имеются еще и нестационарные состояния объекта измерений, в которых все результаты измерений располагаются на прямых I или 2. Этим объясняется требование о необходимости иметь жесткие измерительные приборы.[c.82]

    Особо следует рассмотреть контакт между электродом сравнения и исследуемым раствором предпочтительны электроды с низким омическим сопротивлением электрического контакта. Необходимо избегать также загрязнения исследуемого раствора раствором из электрода сравнения (и наоборот). С этой целью обычно используют какой-либо солевой мостик с диафрагмой или без нее. Межфазный потенциал снижается, если используют соль, например КС1, с приблизительно равной подвижностью катиона и аниона. Для подавления диффузии между двумя лолуэлементами применяют разные диафрагмы, например насыщенный солью агар-агаровый гель, пористую стеклянную пластину, асбестовое волокно или пористую стеклянную мембрану. При этом возникает значительное омическое сопротивление, которое следует учитывать, подбирая внутреннее сопротивление прибора для измерения потенциала. В отдельных случаях необходимо использовать электрометр [174], но обычно применяют прибор типа рН-метра. [c.193]

    Выпускают термопреобразователи сопротивления для измерения температуры и дистанционной передачи значения на вторичные приборы регулирующие, регистрирующие и сигнализаторы. К таким приборам относятся термометры сопротивления ТСП-5081, ТСП-8051, предназначенные для сред, в которых материал защитной арматуры устойчив (12Х18Н10Т) при скорости жидкости до 3 м/с и газа до 40 м/с. [c.293]

    Е— электролитическая ячейка А, А — индикаторные электроды В, В — генераторные электроды Б— источник постоянного тока (0,1 — 0,5 в) для индикаторной цепи Б — источник постоянного стабильного тока Г— гальванометр тА— миллиамперметр — юстирующее сопротивление Я-2— прецизионный магазин сопротивлений для измерения стабильного тока прн помощи потенциометра Т—электрохроно-метр , Я— реле для пуска приборов Д— [c.220]

    На высокочувствительных микроампервольтметрах часто указывают два предела измерений — по току и напряжению. Например, 10 мкА, 5мВ. Это значит, что сопротивление прибора (5 10 )/(10 Ю ) = = 500 Ом и он может использоваться как микроамперметр и как милливольтметр с таким же входным сопротивлением. [c.423]

    Для достижения наибольшей чувствительности к напряжению внешнее сопротивление на клеммах гальванометра должно быть равно критическому сопротивлению прибора. Примем, что сопротивление потенциометра / п составляет 50 ом. В схему следует ввести дополнительное сопротивление с тем, чтобы получить сопротивление, равное критическому. Поэтому, если критическое сопротивление гальванометра / кр равно 1500 ом, то при измерении э.д.с. элемента с внутренним сопротивлением Рвнутр=ЮОО ом, необходимо последовательно присоединить сопротивление, равное 450 ом. Если элемент имеет сопротивление больше чем 1450 ом, например 2000 ом, то гальванометр следует шунтировать дополнительным сопротивлением для уменьшения сопротивления внешней цепи до 1500 ом. Величина сопротивления шунта Нш вычисляется из соотношения  [c.337]

    Измерение температуры поверхности. Термометры сопротивления для измерения температуры поверхности изготовляются в виде небольшой вафли. Такой термометр имеет обмотку из тонкой никелевой проволоки, проложенной между двумя лисхами бумаги. Размеры термометра общая толщина 0,125 мм, ширина 12,5 мм, длина 37,5 мм. Два более толстых провода образуют выводы. Плотно скрепленный с поверхностью прибор может измерять ее температуру в диапазоне от —75 до 200° С с погрешностью 0,5° С. Благодаря [c.385]

    Разработанный прибор рассчитан на щесть каналов, т. е. может контролировать одновременно шесть точек аппарата или шесть независимых аппаратов. Каждый канал прибора представляет собой электронное реле с регулируемым порогом срабатывания. В исходном состоянии для каждого объекта блоком задатчиков устанавливается уровень срабатывания реле с таким расчетом, чтобы потенциал поверхности аппарата в рабочем режиме был положительнее напряжения срабатывания. В случае увеличения скорости коррозии потенциал поверхности аппарата приобретает значение, более отрицательное, чем порог сигнализации, что приводит к срабатыванию электронного реле и включению световой и звуковой сигнализации. В приборе предусмотрена возможность снятия звукового сигнала без нарушения световой сигнализации. Измерительный блок прибора обеспечивает контроль уровня срабатывания электронных реле и измерение потенциала поверхности каждого объекта в любое время. Прибор обеспечивает плавную установку уровня срабатывания сигнализации в диапазоне 1 В по каждому каналу, позволяет измерять потенциалы контролируемых объектов в пределах 1 В точность установки уровня сигнализации и измерения потенциала составляет 0,01 В входное сопротивление прибора не ниже 10 Ом прибор питается от сети переменного гока напряжением 220 В, 50 Гц, пигребляемая мощность не превышает 50 Вт. [c.118]

    Высокое сопротивление стеклянного электрода исключает возможность непосредственного измерения напряжения или тока в схемах непрерывно действующих рН- метров. Входное сопротивление прибора, работающего от датчиков с современными стеклянными электродами, не должно быть ниже 5 10 > так как протекание через электрод тока силой более 2 10 2 а вызывает поляризацию электрода, что быстро выводит его из строя. Поэтому схемы лромышленных автоматических рН-метров строятся на принципе компенсации измеряемой э.д.с. В настоящее время в измерительной технике наибольшее применение находят три способа автоматической компенсации использование следящей системы с реостатными, индукционными, емкостными, фотоэлектрическими и другими компенсирующими элементами метод периодического уравновешивания с помощью развертывающего устройства и метод статической компенсации.[c.22]

    При использовании термометров сопротивления для измерения температуры необходимо соединить проводами измерительный прибор и термометр сопротивления. В связи с тем, что сопротивление соединительных проводов может превышать сопротивление термометра, необходимо с большой точностью устанавливать согфотивле-ние этих проводов. Для подключения термометров сопротивления к измерительным приборам применяются дв ос-, трех- и четырехпроводные схемы (рис. 18.8). [c.486]

    Измерение сопротивлений. Для измерения сопротивлений чаще всего пользуются одной из разновидностей мостика Уитстона его устройство можно объяснить с помощью рис. 8. Четыре ветви мостика — аЬ, ас, Ь(1 и се1 имеют соответственно сопротивления Ry, Rз и R источник тока 5 соединен с точками и с, а прибор Н для обнаружения тока (нульинстру-мент) соединен с точками а и Если Е , Е , Е и Е — величины падения потенциала в четырех ветвях с сопротивлениями Rъ Rъ Rз и Ri, а значения силы тока, проходящего через эти ветви, равны /1, /2, /3 и /4, то по закону Ома [c. 62]


Измерители сопротивления заземления

От состояния общего контура заземления здания, сооружения или других объектов с действующими электроустановками зависит не только безопасность обслуживающего персонала и проживающих людей в жилых помещениях. Исправное состояние отдельных элементов системы заземления: общего контура, соединительных шин, проводов заземляющих корпуса электрооборудования и других составляющих, обеспечивает стабильную безаварийную работу электроустановок.

Металлические элементы контура заземления, особенно находящиеся под грунтом, подвергаются коррозии, конструкция постепенно разрушается и перестает выполнять свои функции по защите, оборудования и обслуживающего персонала. Поэтому требуется периодический контроль состояния системы заземления. Методика проверки последовательно описана в требованиях ПУЭ (Правила устройства электроустановок) Одним из важнейших параметров системы является сопротивление контура, для его измерения существует отработанная методика и специальные измерительные приборы. Читайте также статью ⇒ Заземление и зануление: назначение, отличие, особенности

Принцип действия заземления

Металлические корпуса оборудования на производственных предприятиях и бытовые приборы в жилых помещениях, по требованиям ПУЭ и других нормативных актов, руководящих документов подлежат заземлению. Эта мера обеспечивает безопасность потребителей электроэнергии, пользователей бытовыми приборами и обслуживающий персонал электрооборудования.

Работает это следующим образом, при возникновении замыкания токопроводящей части фазного провода с элементами корпуса происходит выравнивание потенциалов всех замкнутых элементов. Напряжение между корпусом, фазой и заземляющим контуром становится одинаковым. Следовательно, нет разницы потенциалов между землей и полом в помещении. При прикосновении к корпусу оборудования ток не будет переткать с корпуса через человеческое тело в пол или другое оборудование, таким образом, исключается поражение электрическим током.

Основные требования к сопротивлению контура заземления на различных объектах

Одним из важнейших параметров системы заземления является сопротивление контура, контрольные измерения которого производится не реже чем один раз в год, после окончания монтажных работ. В сетях на промышленных объектах, где нейтрали понижающих трансформаторов, генераторов заземляются на общий контур заземления, в однофазных сетях жилого фонда с любыми источниками питания контуры заземления в любое время года с любым составом грунта должны иметь установленную ПУЭ величину сопротивление.

Напряжение в сети электропитания 220- 127 380-220 660-380
Сопротивление с естественными заземлителями (Ом) 60 30 15
Сопротивление контура с повторными заземлителями (Ом) 8 4 2

Для электрических сетей с линейным напряжением 220 – 380В, это сопротивление в пределах 2-8 Ом, для однофазных сетей жилых домов, офисов, административных зданий допускается до 30 Ом. Точные значения для объектов различного назначения определены в ПУЭ и – (Правила технической эксплуатации электроустановок потребителей) ПУЭ в пункте 1.8.39, представлена таблица 1. 8.38 и в ПТЭЭМ таблица №36 приложение №3.

Зависимость сопротивления заземления от материалов и грунта

Удельное сопротивление системы заземления в большой степени зависит от состава грунта, наиболее удачными с точки зрения проводимости считаются:

  • Глина – 80 Ом/м;
  • Чернозем – 80 Ом/м;
  • Суглинок – 100 Ом/м.

Песчаные почвы в плане сопротивления не стабильны, влажность сильно расширяет интервал возможных величин 10 – 4000 Ом. Каменистые породы считаются наихудшим вариантом для закладки контура заземления, щебень имеет сопротивление в пределах от 3-5 тысяч Ом/м, цельные гранитные породы до 20000Ом/м.

Состав грунта Ом/м
Известняк поверхностный 5 050
Гранит 2 000
Базальт 2 000
Песчаник 1 000
Гравий с однородными элементами 800
Влажный песок 800
Гравий с глиной 300
Чернозёмные грунты 200
Смеси глины песком 150
Глина средней твердости 60
Сланцы с глиной 55
Суглинок пластичный 30
Эластичная глина 20
Водоносные слои под грунтом 5

В чистом виде грунт редко встречается, в большинстве случаев это смешанные виды, поэтому для разных вариантов сделаны расчеты и сведены в справочную таблицу.

Необходимые условия для измерения сопротивления заземления

Независимо от того, какие приборы используются в процессе измерения сопротивления, работающий персонал обязан соблюдать меры безопасности. Используются диэлектрические боты, перчатки и инструменты с изолированными ручками. При сборке элементов схемы измерения провода подключаются, в первую очередь к заземленному вспомогательному электроду, потом к измерительному прибору.

Замеры сопротивления проводятся в период их наибольшего значения это летний и зимний сезоны. При грозе, дожде и большой влажности измерения проводить запрещено. На точность измерений влияет расположение измерительных дополнительных заземлителей к элементам конструкции контура и расстояния между ними. Дополнительные электроды должны располагаться не ближе 10м от вертикальных заземлителей контура, металлических труб водопровода, канализации и других коммуникаций. Забиваются электроды в улежавшийся плотный грунт на глубину более 0,5м. В качестве электродов могут быть использованы естественные заземлители не связанные с контуром, на котором производится измерение.

Совет№1 для точности рекомендуется проводить 2-3 измерения, меняя место расположения измерительных штырей, разница в этих измерениях не должна составлять 5%.

Виды приборов для измерения сопротивления заземления

Производители производят большое количество различных моделей приборов для измерения сопротивления заземляющих конструкций. Все приборы можно разделить на несколько видов:

  • Стрелочные модели с автономными источниками питания в виде малогабаритного генератора, который вращается вручную;
  • Стрелочные с автономными источниками питания на гальванических батареях;
  • Цифровые приборы с жидкокристаллическим дисплеем, питанием от батареек и бесконтактными измерительными клещами.

В каждом виде существует большое количество модификаций, которые имеют свои преимущества и недостатки при определенных условиях эксплуатации. Рассмотрим наиболее популярные модели, которые востребованы у потребителей.

Прибор для измерения сопротивления М-416

Эта модель стрелочного прибора одна из самых старых, которая зарекомендовала себя, простотой в использовании, высокой надежностью и достаточной точностью измерений. Конструкция прибора выполнена по методике исполнения стрелочного омметра с несколькими пределами измерений.

Прибор позволяет измерить не только активное сопротивление конструкции контура, но и сопротивление грунта, в котором он установлен.

Технические характеристики

Пределы измерения Ом Величины сопротивлений дополнительных измерительных штырей Ом
R1 R2 R3
0,10 – 10,0 0,10 – 10,0 500,0 500,0
0,50 — 50,0 0,50 – 50,0 1000,0 1000,0
2,0 – 200,0 2,0 – 200,0 2500,0 2500,0
10,0 -1000,0 10,0 – 1000,0 5000,0 5000,0

Погрешность при измерении рассчитывается с учетом пределов измерения и сопротивлений измерительных штырей, по формуле:

  • 5 + (N/Rx-1) – плюс минус от измеренного значения;
  • N – наибольшее значение выбранного предела измерений;
  • Rx – измеренное сопротивление контура;
  • Питается прибор от батарей 4,5 В;
  • Общее напряжение на зажимах прибора в разомкнутом состоянии измерительной цепи 13В;
  • Комплекта батарей хватает на 1000 замеров;
  • Весит прибор около 3кг, габариты 24,5x14x17см.

Измеритель сопротивления заземления ИС-10

Это современный цифровой прибор на микропроцессоре с жидкокристаллическим дисплеем, куда в цифровом виде выводятся результаты измерений.

Встроенное запоминающее устройство способно фиксировать 40 измеряемых параметров. Корпус выполнен с обрезиненной оболочкой со степенью защиты IP42. Устройство имеет возможность проводить измерения по двух проводной, трех и четырехпроводной схеме.

Бесконтактные клещи позволяют, производить замеры не разрывая цепи на отдельных участках.

Измеритель сопротивления заземления СА 6412

Модель позволяет производить измерения сопротивления заземления бесконтактными клещами, не отключая электроустановку. Общий предел измерения 0.1 – 1200 Ом, по току от 1 мА – 30А. Корпус прибора имеет высокую прочность благодаря композитному материалу «Lexan®», составные элементы клещей выполнены двойным слоем стенок. Внутренний диаметр клещей позволяет обхватывать заземляющие проводники Ø-32мм.

Основные особенности конструкции:

  • Не требуется вспомогательных электродов и соединительных проводов;
  • При коротком замыкании, когда сопротивление меньше 0.1 Ом срабатывает индикатор;
  • Имеются индикаторы помех в измеряемой цепи и при открытии клещей во время замеров;
  • Индикатор заряда батарей своевременно укажет на низкий уровень зарядки;
  • Прибор обладает функцией самотестирования и удержания измеренных показаний;
  • Опция установки пороговых значений обеспечивает удобные условия измерений при темноте.
Технические Параметры Величин Значений
Частота генератора, на которой измеряется сопротивление 2,400 кГц
Частота измеряемого тока от 45 до 800 Гц
Ток перегрузки 100 А — постоянно 200 А — < 5 секунд 50 / 60 Гц
Диэлектрическая прочность 2500 В
Батарея питания 9 В (типа «Крона») или Ni/Cd аккумуляторы
Ресурс батареи До 1500 измерений, приблизительно 8 часов непрерывной работы
Интервал рабочих температур от -11° до + 54° С
Ø захвата бесконтактных клещей 32 мм
Ширина открытого захвата 35 мм
Степень защиты корпуса IP 30

Читайте также статью: → «Чем отличается заземление от зануления?».

Измеритель сопротивления заземления–1820 ER

Одна из моделей цифровых приборов с жк дисплеем, пределы измерения 0.01 – 2000Ом, с функцией удержания показаний, питается от батарей.

Особенности технических характеристик

  • Тестовый ток в режиме измерения сопротивления составляет 2мА, что позволяет производить работы без отключения электроустановки от источника питания.
  • В составе комплектации предусматривается наличие штатных проводов для сборки схемы и измерительных штырей, что значительно повышает точность измерений;
  • Прибор позволяет измерять пошаговое напряжение.
  • 1820 ER пользуется у потребителей хорошим спросом по причине простоты в использовании, малых габаритах и весе примерно 1кг, относительно не большая цена, доступная для частных лиц и организаций 14500Р.

Измеритель сопротивления заземления SEW 2705 ER

Большим спросом пользуется у профессиональных электриков, и имеет малые габариты и удобен в применении, напоминает обычный мультиметр со стрелочной шкалой.

Основные особенности и технические характеристики

  • По двухпроводной схеме измеряет сопротивление заземления до 1000Ом;
  • Более точные измерения делаются по трехпроводной схеме;
  • Шаговое напряжение измеряется до 30В;
  • Тестовый ток в пределах 2мА, что позволяет производить измерения, на работающей электроустановке, без отключения электропитания;
  • Шкала стрелочная разработчики сознательно отказались от цифрового варианта с целью повышения точности в данном интервале измерений.
  • Индикатор уровня зарядки батарей питания.

Пример различных схем для измерения:

А – измерение пошагового напряжения;

В – Точные измерения в трехпроводном режиме;

С – Грубые измерения в двухпроводном режиме.

Существует много методик и схем для измерения сопротивления заземления:

  • Двухпроводная схема;
  • Трехпроводная;
  • Четырехпроводная;
  • Метод пробного электрода;
  • Компенсационный способ и другие.

Все эти методы имеют свои преимущества и недостатки в конкретных случаях с соответствующими приборами, эта тема требует детального рассмотрения в отдельной статье.

Совет №2 Измерения рекомендуется делать по той схеме, которые указаны в инструкции по эксплуатации на прибор, эта методика однозначно проверена и протестирована, поэтому измерения будут точнее. На корпусах и крышках некоторых приборов указаны схемы подключения.
Измерения всеми этими приборами осуществляется по классическому принципу, цифровой процессор высчитывает сопротивление по закону Ома R = U\I.

  • Не учитываются требования к расстоянию между измерительными штырями и контуром заземления, обычно это 10 м;
  • Измеряя сопротивление контура, забывают измерить сопротивление линии с заземленной нейтралью. Это очень важно, особенно когда присутствуют элементы с повышенной коррозией;
  • Для точности и надежности. Проведите 2-3 измерения с разными местами установки измерительных штырей, особенно сделайте измерения, где большая вероятность разрушения элементов контура от коррозии.

Читайте также статью: → «Методики проверки заземления в розетке, подробное описание способов».

Часто задаваемые вопросы

1. Вы пишите, что надо делать несколько замеров меняя место положения штырей, а какое измерение принимать за правильное?

Да, разница между ними не должна превышать 5%, можно принять среднеарифметическую величину, но для надежности у электриков принято за истинное значения принимать самую малую величину сопротивления.

2. А почему нельзя провести измерения обычным мультиместром?

Для себя можно, но эти измерения будут с очень большими погрешностями и ни одна контролирующая организация их учитывать не будет. Сопротивление заземления должна проводить Электролаборатория один раз в год с составлением протокола.

Оцените качество статьи:

Прибор для определения сопротивления сжатию на коротком расстоянии SCM-1 от TLS

Компания «Юман» предлагает прибор для определения сопротивления сжатию на коротком расстоянии SCM-1 производства TLS.  Оборудование предназначено для измерения сопротивления сжатию на коротком расстоянии (SCT) на бумаге и картонных полосах в соответствии с международными стандартами ISO 9895 — TAPPI T826 — DIN 54518 — SCAN P46 — UNE 57142 — BS 7325.

ОБЩАЯ ИНФОРМАЦИЯ

Оборудование SCM-1 предназначено для выполнения испытаний для определения сопротивления сжатию на коротком расстоянии и определения силы сжатия на бумажной основе для гофрирования и многослойном макулатурном картоне с массой бумаги в граммах 100-400 г/м2, в единицах измерения кН/м.

Установите прямоугольный образец с минимальной длиной 120 мм и фиксированной шириной 15 мм между зажимами. Затем нажмите кнопку ТЕСТ, при этом зажимы автоматически закроются и произведут тестирование со скоростью 3 мм/мин.

ОПИСАНИЕ ИСПЫТАНИЯ

Одиночная испытательная полоса находится в системе зажимов. Прибор начинает работу. Зажимы закрываются под действием давления воздуха. Перед каждым измерением внутренний дрейф показаний машины устанавливается на ноль. Зажимы медленно двигаются вместе и полоса разрывается. На дисплее отображается значение, при каком обнаружен разрыв.

После завершения испытания зажимы возвращаются в начальное стартовое положение и образец можно заменить на новый. Максимальное усилие сопротивление образеца измеряется в Н, затем оно преобразуется в CS (предел прочности при сжатии) = кН / м (эквивалент максимального измеренного усилия / длину образца (15 мм).

После производится серия измерений (до 20 в соответствии со стандартами) в каждом из направлений волокон бумаги:

  • MD = направление машины
  • CD = поперечное направление

Можно проигнорировать некорректные измерения для предотвращения ошибок в статистических данных. Соотношение между MD и CD отображается на экране после измерения в обоих направлениях.

Максимальное усилие во время испытания выражается в заданных единицах измерения Н – кг или фунтах, а внутренний процессор преобразует его в кН/м, кг/см или фунт/дюйм (предел прочности при сжатии).  Также оборудование автоматически производит расчет максимального, среднего и минимального значений, как в MD (направление машины), как и в CD (поперечное направление).

ПРИМЕЧАНИЕ: Если требуется другая статистика – РАСПРЕДЕЛЕНИЕ ПО ГАУССУ — ДИСПЕРСИЯ – СРАВНЕНИЕ ССЫЛОК, то рекомендуется использовать программное обеспечение LYNX Single, или более полный статистический пакет, включающий ГРАФИКИ ТЕНДЕНЦИЙ и SPC (управление статистическим процессом), мы рекомендуем использовать систему LYNX PRO, версии системы LYNX являются модульными и прогрессирующими.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Диапазон датчика нагрузки между 0 — 500 Н
  • Считывания с цифрового дисплея с разрешением 0,02 Н
  • Доступные единицы измерения: фунт — фунт/дюйм – кг — кг/см – Н или кН/м
  • Свободное расстояние: 0,7 +/- 0,05 мм
  • Длина зажима: 30 +/- 0,5 мм
  • Высота зажима: 25 +/- 0,5 мм
  • Длина образца: от 100 до 150 мм
  • Ширина образца: 15 +/- 0,1 мм
  • Скорость тестирования: 3 +/- 0,5 мм/мин.
  • Зажимное усилие: 2300 ± 500 Н
  • Интерфейс USB для подключения к ПК

Resipod – прибор для измерения удельного электрического сопротивления бетона

Прибор Resipod швейцарской компании Proceq — это полностью интегрированный 4-точечный датчик Веннера, предназначенный для измерения удельного электрического сопротивления бетона или камня. Измерение удельного сопротивления поверхности дает очень важную информацию о состоянии бетонной конструкции. Доказано, что удельное сопротивление напрямую связано с вероятностью коррозии и ее скоростью, кроме того последние исследования показали прямую корреляцию между удельным сопротивлением и скоростью карбонизации, а также определением прочности свежих бетонов на сжатие.

Принцип работы. В процессе работы на два внешних датчика подается ток и измеряется разность потенциалов между двумя внутренними датчиками. Удельное сопротивление бетона определяется сопротивлением жидкости в порах, структурой пор и степенью насыщения. Расчетное удельное сопротивление зависит от расстояния между датчиками. На сегодняшний день, Resipod это один из самых точных и быстрых приборов на российском рынке. Прибор имеет прочный, водонепроницаемый корпус, для работы в сложных погодных условиях, все это делает Resipod одним из наиболее универсальных приборов неразрушающего контроля бетонных конструкций. Ниже перечислены основные области применения датчика электрического сопротивления бетона Resipod.

Области применения

  • Определение вероятности коррозии
  • Индикатор скорости коррозии
  • Корреляция с проницаемостью для хлорида (карборнизация)
  • Определение участков конструкции, наиболее подверженных карбонизации
  • Оценка эффективности отверждения на месте
  • Определение зональных требований к системам катодной защиты
  • Выявление влажных и сухих участков в бетонной конструкции
  • Выявление отклонений соотношения воды и цемента в бетонной конструкции
  • Корреляция с ранней прочностью на сжатие
  • Корреляция с водопроницаемостью камня




















Характеристика Значение
Разрешение (номинальный ток 200 мкА) ±0,2 кОм*см или ±1% (большее значение)
Разрешение (номинальный ток 50 мкА) ±0,3 кОм*см или ±2% (большее значение)
Разрешение (номинальный ток меньше50 мкА) ±2 кОм*см или ±5% (большее значение)
Частота 40 Гц
Диапазон измерения от 0 до ок. 1000 кОм*см
Возможность изменения шага датчика есть
Индикатор электрического тока и индикатор плохого контакта есть
Возможность замены стандартных наконечников дополнительными есть
Память Энергонезависимая, ок. 500 измеренных значений
Электропитание Более 50 часов автономной работы
Подключение зарядного устройства USB, тип B (5 В, 100 мА)
Размеры 197 x 53 x 69,7 мм
Вес 318 г
Рабочая температура от 0° до 50°C (от 32° до 122°F)
Температура хранения -от -10° до 70°C (от 14° до 158°F)
Степень защиты IP IPX7
Стандарты AASHTO
Гарантия 2 года (с возможностью продления до 3х лет)

Электронный блок прибора Resipod поставляется в двух модификациях, с шагом датчиков 50мм и 38мм. Шаг датчика 50мм обеспечивает более устойчивые показания при измерении на таком неоднородном материале, как бетон. Тем не менее, если шаг слишком большой, больше и опасность влияния на измерение арматурной стали. Модель с шагом датчиков 38 мм создана специально, чтобы соответствовать стандарту AASHTO TP 95-11 “Индикация устойчивости бетона к проникновению ионов хлорида посредством измерения удельного сопротивления поверхности”. Тест на удельное сопротивление поверхности (SR) — гораздо более быстрое и простое испытание для определения проницаемости бетона. Это проверенный метод, который может заменить более трудоемкое испытание на проницаемость для хлорида.

По дополнительному заказу, возможна поставка прибора в специальных комплектациях Resipod Geometric (с датчиком с изменяемым шагом) и Комплект Resipod Bulk Resistivity с расширенным функционалом для контроля бетонных цилиндров.











Применение Resipod Resipod Geometric Resipod Bulk Resistivity
Фото прибора
Измерение удельного сопротивления поверхности на стандартных цилиндрах (4″ x 8″, 100 x 200 мм) или (6″ x 12″, 150 x 300 мм) с максимальным размером заполнителя (1,5″, 38 мм). Датчик с фиксированным шагом (1,5″, 38 мм)
Измерение объемного удельного электрического сопротивления на цилиндрах диаметром до 100 мм (4″)
Испытание удельного сопротивления поверхности на нестандартных цилиндрах с размером заполнителя > 1,5″, 38 мм
Коэффициент коррекции для шага датчика
Коэффициент коррекции для геометрии образца
Задаваемый пользователем коэффициент коррекции
Датчик с изменяемым шагом
Схема удельного сопротивления поверхности на объекте для определения вероятности коррозии, скорости коррозии и внедрения систем катодной защиты

Комплект Resipod Geometric (УЭСП). Resipod Geometric поставляется с датчиком с изменяемым шагом, который корректируется под заполнители большего размера. Он также позволяет пользователю при помощи программного обеспечения ResipodLink вводить коэффициенты геометрической коррекции для корректных показаний проходимости непосредственно на самом приборе.

Комплект Resipod Bulk Resistivity (ОУЭС) имеет все необходимое для проведения испытания на стандартных цилиндрах диаметром 4″, 100 мм. Метод измерения объемного удельного электрического сопротивления это альтернативный метод, при котором сопротивление образца измеряется между электрическими планками на его краях. Геометрический коэффициент очень прост в использовании, а процесс испытания достаточно быстр и по преимуществам схож с испытанием удельного сопротивления поверхности.

Программное обеспечение ResipodLink для Windows, разработанное компанией Proceq, позволяет пользователю просматривать и манипулировать данными на подключенном ПК. Оно позволяет также установить изменяемый шаг электродов.

Комплект поставки

  • Прибор Resipod, шаг датчика 50 мм (или 38 мм),
  • контрольная полоска,
  • контактные площадки из пенопласта,
  • зарядное устройство с кабелем USB,
  • программное обеспечение, подвесной ремень,
  • документация и сумка

Дополнительные принадлежности

  • Набор удлинителей кабеля
  • Набор сменных контактных площадок из пенопласта (20 штук)
  • Контрольная полоска
  • Крышка порта USB
  • Подвесной ремень
  • 341 80 112 Зарядное устройство USB, стандартное

Дополнительная информация

Вебинар с описанием возможностей прибора



Цена прибора Resipod указана в прайс-листе. Цена указана с учетом НДС. Смотрите так же раздел Приборы для контроля бетона

прибор для измерения сопротивления изоляции

Мегаоомметр – прибор для измерения сопротивления изоляции. Его устройство основано на схеме логарифмического измерителя отношений. Основные узлы мегаомметра – электронный измеритель, электромеханический генератор, преобразователь. Генератор постоянного тока в мегаомметре представляет собой гальванические элементы или аккумуляторные батареи, в ранних моделях, которые по возрасту начитывают уже более полувека, ток подавался через динамо-машину, в которой, для того, чтобы она заработала, надо было покрутить ручку. Тем не менее, как прибор для проверки и измерения сопротивления изоляции, мегаомметр М1101М, например, вполне годится: как и полвека назад, он показывает высокую точность измерений.

Мегаомметр работает так: измерительное напряжение поступает через входящий резистор R11 одновременно на резисторы R16, R33, R32 и измеряемый резистор (см. схему). Ток измерителя рассчитывается по формуле:

где К — коэффициент пропорциональности, Rх — измеряемое сопротивление, R16, R17, R18, R32, R33 — сопротивления. Из приведенной выше зависимости следует, что ток измерителя пропорционален логарифму отношения сопротивлений и не зависит от измерительного напряжения.

Обычно мегаомметр, являясь прибором для измерения сопротивления изоляции, имеет токонепроводящий корпус – пластмассовый, или обрезиненный, как, например, в Е6-32. Это создает дополнительное удобство есть защита от поражения электрическим током.

Сопротивление изоляции: как и для чего измерять

Итак, мегаомметр – средство измерений, которое проводит замеры с использованием повышенного выпряиленного напряжения, исключает необходимость подключения к сети, а также имеет несколько фиксированных значений выходного напряжения на зажимах, что дает возможность проводить измерения по разным нормативным требованиям. Мегаомметр применяется как прибор для измерения сопротивления изоляции в различных областях, например в производстве: как правило, требуются замеры обмоток электрических машин и трансформаторов, сопротивления изоляции проводов и кабелей, разъемов, поверхностных и объёмных сопротивлений изоляционных материалов.

Мегаомметр как прибор для измерения сопротивления изоляции довольно редко имеется в организациях, непрофильных электроизмерениям, несмотря на его доступность и широкую распространенность: низкие напряжения измеряются омметром, и еще один прибор, как правило, не приобретают – тем более, что для измерений требуется не только мегаомметр, но и допуск соответствующего уровня. Почему такое важное значение придается изоляции, измерению ее сопротивления, испытаниям?

В силовых кабелях и проводах изоляция разделяет токоведущие жилы, в ячейках распредустройств — отделяет токоведущие установки от заземления, создает систему безопасности при работе с электроустановками и силовыми линиями. Если значение сопротивления изоляции ниже нормируемого, то возможно наступление сразу нескольких последствий: это пожарная опасность – от задымления ядовитыми веществами от горящей изоляции до постоянных утечек тока. И первое, и последнее создает серьезную угрозу жизни и безопасности обслуживающего персонала электрооборудования. При этом измерение сопротивления изоляции, особенно в организациях, занимающихся обслуживанием потребителей (обывателей, покупателей, клиентов), которые, в отличие от персонала, могут не иметь даже минимальной грамотности в сфере электробезопасности – единственная возможность избежать несчастных случаев.

Повреждения изоляции могут возникать по разным причинам. Это заломы и повреждения при транспортировке, перетирание из-за неправильной установки, деградация изоляции вследствие времени, агрессивной среды, температурных воздействий, перепадов напряжения, по каким-либо иным причинам. С помощью мегаомметра – прибора для измерения сопротивления изоляции – при проведении измерений сопротивления изоляции силами специалистов электролаборатории — можно выявить место утечки и впоследствии ликвидировать нарушения в кратчайшие сроки. Нельзя также исключать человеческий фактор – ошибочные действия персонала также могут повредить изоляцию, причем повреждения могут быть системными, поэтому измерение сопротивления изоляции требуется проводить согласно графику измерительных работ и испытаний, утвержденных в нормативных документах: ПУЭ, ПТЭЭП ОиНИЭ, ГОСТ. Измерение для различных видов электрооборудования проводят при значениях постоянного (выпрямленного)  напряжения U=250,500,1000,2500,5000В. Значения измеряемого напряжения указываются в методиках, пособиях, руководствах на оборудование.

Специфика измерения сопротивления изоляции

Первым этапом проверки изоляции электропроводки является визуальный осмотр, во время которого можно выявить серьезные нарушения: оплавление изоляции, разрывы, заломы, отсутствие частей изолирующего покрытия, трещины, съеживание или провисание. Точно так же перед тем, как использовать прибор для измерения сопротивления изоляции, необходимо проинспектировать места стыка кабелей, присоединение их к шинам, контакты распределительной коробки, клеммы и пр. Несмотря на то, что, в отличие от показаний мегаомметра при измерениях, визуальный осмотр не дает точных численных значений , его результаты также заносятся в протокол и подшиваются к акту.

Затем производится полное отключение оборудования: силовых трансформаторов, кабельных линий , в электроустановках до 1000В остаточное напряжение снимается, выкручиваются лампы накаливания, выключатели переводятся в режим включения. Это делается для того, чтобы при измерении сопротивления изоляции контуры были замкнуты, но при этом не произошло перегорание «слабых звеньев», не рассчитанных на перепады напряжения.

При использовании мегаомметра — прибора для проверки и измерения сопротивления изоляции – проводятся следующие работы:

  1. измерение сопротивления между токоведущими частями электроустановок и заземляющими элементами;
  2. измерение сопротивления между обмотками первичного и вторичного напряжения в силовых и измерительных трансформаторах;
  3. измерение сопротивления изоляции между нейтралью и землей, между фазными проводниками и землей, между фазой и нулем, между фазными проводниками.

В любом случае, проверка должна выявить либо полное соответствие ПУЭ и ПТЭЭП, либо некоторое несоответствие, которое измеряется дополнительно – если это необходимо — фиксируется и заносится в акт проверки. Проверочное напряжение мегаомметра может быть разным, поэтому измерения классифицируются еще и для разного типа оборудования:

  1. напряжение 1 кВ используется при проверке проводов, кабелей  до 1000В в соответствии с требованиями НД.
  2. напряжение 2,5 кВ используется для магистральных кабельных линий до 1000В и оборудования выше 1000В.

Отметим, что сотрудникам электротехнической лаборатории, проводящим проверку, необходимо иметь достаточный уровень квалификации: для работ с мегаомметром производителю работ IV группу по электробезопасности, членам бригады —  III  группу по электробезопасности, при этом в бригаде должно быть не менее двух человек.

Правила эксплуатации мегаоомметра

Правила эксплуатации мегаомметра – прибора для проверки и измерения сопротивления изоляции описаны в Руководстве по эксплуатации средства измерений.

«5.4.1. Измерения мегаомметром в процессе эксплуатации разрешается выполнять обученным работникам из числа электротехнического персонала. В электроустановках напряжением выше 1000 В измерения производятся по наряду, в электроустановках напряжением до 1000 В — по распоряжению. В тех случаях, когда измерения мегаомметром входят в содержание работ, оговаривать эти измерения в наряде или распоряжении не требуется.

5.4.2. Измерение сопротивления изоляции мегаомметром должно осуществляться на отключенных токоведущих частях, с которых снят заряд путем предварительного их заземления. Заземление с токоведущих частей следует снимать только после подключения мегаомметра.

5.4.3. При измерении мегаомметром сопротивления изоляции токоведущих частей соединительные провода следует присоединять к ним с помощью изолирующих держателей (штанг). В электроустановках напряжением выше 1000 В, кроме того, следует пользоваться диэлектрическими перчатками.

5.4.4. При работе с мегаомметром прикасаться к токоведущим частям, к которым он присоединен, не разрешается. После окончания работы следует снять с токоведущих частей остаточный заряд путем их кратковременного заземления».

При работе с мегаомметром нашими специалистами, все правила по предварительной подготовке измерений, безопасности труда, проведению измерений и фиксации их результатов соблюдаются неукоснительно, что обеспечивает высокое качество выполнения исследований. Сотрудники электролаборатории имеют необходимые допуски, а организация –разрешительные документы на виды деятельности. Работы проводятся на территории Северо-Западного Федерального Округа.

Если проверка сопротивления изоляции выявила несоответствие показаний требованиям нормативных документов (например ПТЭЭП или  ПУЭ), то данное испытуемое оборудование бракуют, о чем делают запись в протоколе и ведомости дефектов.

Измерение сопротивления изоляции кабелей, имеющих фазные жилы, сечение которых – 16мм2 или меньше, выполняется при помощи мегаомметра (проверочное напряжение — 1000В).

Измерение сопротивления изоляции кабелей и проводов, фазные жилы которых имеют сечение больше 16мм2, осуществляется мегаомметром (проверочное напряжение — 2500В).

Удовлетворительным принято считать сопротивление изоляции линий напряжением до 1000В при значении между любыми её проводами не больше 0,5МОм.

Для силовых кабельных линий значение  сопротивления не нормируется.

Для оборудования электроустановок до и выше 1000В нормируемые значения сопротивления изоляции используют из НД : ПУЭ , 7-е изд., гл.1.8., ПТЭЭП, ОиНИЭ, паспорта заводов –производителей оборуования.

Работы выполняются специалистами имеющими III гр. по ЭБ для членов бригады и IV гр. по ЭБ до и выше 1000В для производителя работ.

§103. Измерение электрического сопротивления | Электротехника

Измерение методом амперметра и вольтметра.

Сопротивление какой-либо электрической установки или участка электрической цепи можно определить с помощью амперметра и вольтметра, пользуясь законом Ома. При включении приборов по схеме рис. 339, а через амперметр проходит не только измеряемый ток Ix, но и ток Iv, протекающий через вольтметр. Поэтому сопротивление

Rx = U / (I – U/Rv) (110)

где Rv — сопротивление вольтметра.

При включении приборов по схеме рис. 339, б вольтметр будет измерять не только падение напряжения Ux на определенном сопротивлении, но и падение напряжения в обмотке амперметра UA = IRА. Поэтому

Rx = U/I – RА (111)

где RА — сопротивление амперметра.

В тех случаях, когда сопротивления приборов неизвестны и, следовательно, не могут быть учтены, нужно при измерении малых сопротивлений пользоваться схемой рис. 339,а, а при измерении больших сопротивлений — схемой рис. 339, б. При этом погрешность измерений, определяемая в первой схеме током Iv, а во второй — падением напряжения UА, будет невелика по сравнению с током Ix и напряжением Ux.

Рис. 339. Схемы для измерения сопротивления методом амперметра и вольтметра

Измерение сопротивлений электрическими мостами.

Мостовая схема (рис. 340,а) состоит из источника питания, чувствительного прибора (гальванометра Г) и четырех резисторов, включаемых в плечи моста: с неизвестным сопротивлением Rx (R4) и известными сопротивлениями R1, R2, R3, которые могут при измерениях изменяться. Прибор включают в одну из диагоналей моста (измерительную), а источник питания — в другую (питающую).

Рис. 340. Мостовые схемы постоянного тока, применяемые для измерения сопротивлений

Сопротивления R1 R2 и R3 можно подобрать такими, что при замыкании контакта В показания прибора будут равны нулю (в таком случае принято говорить, что мост уравновешен). При этом неизвестное сопротивление

Rx = (R1/R2)R3 (112)

В некоторых мостах отношение плеч R1/R2 установлено постоянным, а равновесие моста достигается только подбором сопротивления R3. В других, наоборот, сопротивление R3 постоянно, а равновесие достигается подбором сопротивлений R1 и R2.

Измерение сопротивления мостом постоянного тока осуществляется следующим образом. К зажимам 1 и 2 присоединяют неизвестное сопротивление Rx (например, обмотку электрической машины или аппарата), к зажимам 3 и 4 — гальванометр, а к зажимам 5 и 6 — источник питания (сухой гальванический элемент или аккумулятор). Затем, изменяя сопротивления R1, R2 и R3 (в качестве которых используют магазины сопротивлений, переключаемые соответствующими контактами), добиваются равновесия моста, которое определяется по нулевому показанию гальванометра (при замкнутом контакте В).

Существуют различные конструкции мостов постоянного тока, при использовании которых не требуется выполнять вычисления, так как неизвестное сопротивление Rx отсчитывают по шкале прибора. Смонтированные в них магазины сопротивлений позволяют измерять сопротивления от 10 до 100 000 Ом.

При измерении малых сопротивлений обычными мостами сопротивления соединительных проводов и контактных соединений вносят большие погрешности в результаты измерения. Для их устранения применяют двойные мосты постоянного тока (рис. 340,б). В этих мостах провода, соединяющие резистор с измеряемым сопротивлением Rx и некоторый образцовый резистор с сопротивлением R0 с другими резисторами моста, и их контактные соединения оказываются включенными последовательно с резисторами соответствующих плеч, сопротивление которых устанавливается не менее 10 Ом.

Поэтому они практически не влияют на результаты измерений. Провода же, соединяющие резисторы с сопротивлениями Rx и R0, входят в цепь питания и не влияют на условия равновесия моста. Поэтому точность измерения малых сопротивлений довольно высокая. Мост выполняют так, чтобы при регулировках его соблюдались следующие условия: R1 = R2 и R3 = R4. В этом случае

Rx = R0R1/R4 (113)

Двойные мосты позволяют измерить сопротивления от 10 до 0,000001 Ом.

Если мост не уравновешен, то стрелка в гальванометре будет отклоняться от нулевого положения, так как ток измерительной диагонали при неизменных значениях сопротивлений R1, R2, R3 и э. д. с. источника тока будет зависеть только от изменения сопротивления Rx.

Это позволяет проградуировать шкалу гальванометра в единицах сопротивления Rx или каких-либо других единицах (температура, давление и пр.), от которых зависит это сопротивление. Поэтому неуравновешенный мост постоянного тока широко используют в различных устройствах для измерения неэлектрических величин электрическими методами.

Применяют также различные мосты переменного тока, которые дают возможность измерить с большой точностью индуктивности и емкости.

Измерение омметром.

Омметр представляет собой миллиамперметр 1 с магнитоэлектрическим измерительным механизмом и включается последовательно с измеряемым сопротивлением Rx (рис. 341) и добавочным резистором RД в цепь постоянного тока.

Рис. 341. Схема включения омметра

При неизменных э. д. с. источника и сопротивления резистора RД ток в цепи зависит только от сопротивления Rx. Это позволяет отградуировать шкалу прибора непосредственно в омах. Если выходные зажимы прибора 2 и 3 замкнуты накоротко (см. штриховую линию), то ток I в цепи максимален и стрелка прибора отклоняется вправо на наибольший угол; на шкале этому соответствует сопротивление, равное нулю. Если цепь прибора разомкнута, то I = 0 и стрелка находится в начале шкалы; этому положению соответствует сопротивление, равное бесконечности.

Питание прибора осуществляется от сухого гальванического элемента 4, который устанавливается в корпусе прибора. Прибор будет давать правильные показания только в том случае, если источник тока имеет неизменную э. д. с. (такую же, как и при градуировке шкалы прибора). В некоторых омметрах имеются два или несколько пределов измерения, например от 0 до 100 Ом и от 0 до 10 000 Ом. В зависимости от этого резистор с измеряемым сопротивлением Rx подключают к различным зажимам.

Измерение больших сопротивлений мегаомметрами.

Для измерения сопротивления изоляции чаще всего применяют мегаомметры магнитоэлектрической системы. В качестве измерительного механизма в них использован логометр 2 (рис. 342), показания кото-

Рис. 342. Устройство мегаомметра

рого не зависят от напряжения источника тока, питающего измерительные цепи. Катушки 1 и 3 прибора находятся в магнитном поле постоянного магнита и подключены к общему источнику питания 4.

Последовательно с одной катушкой включают добавочный резистор Rд, в цепь другой катушки — резистор сопротивлением Rx.

В качестве источника тока обычно используют небольшой генератор 4 постоянного тока, называемый индуктором; якорь генератора приводят во вращение рукояткой, соединенной с ним через редуктор. Индукторы имеют значительные напряжения от 250 до 2500 В, благодаря чему мегаомметром можно измерять большие сопротивления.

При взаимодействии протекающих по катушкам токов I1 и I2 с магнитным полем постоянного магнита создаются два противоположно направленных момента М1 и М2, под влиянием которых подвижная часть прибора и стрелка будут занимать определенное положение. Как было показано в § 100, положение подвижной

Рис. 343. Общий вид мегаомметра (а) и его упрощенная схема (б)

части логометра зависит от отношения I1/I2. Следовательно, при изменении Rx будет изменяться угол α отклонения стрелки. Шкала мегаомметра градуируется непосредственно в килоомах или мегаомах (рис. 343, а).

Чтобы измерить сопротивление изоляции между проводами, необходимо отключить их от источника тока (от сети) и присоединить один провод к зажиму Л (линия) (рис. 343,б), а другой — к зажиму 3 (земля). Затем, вращая рукоятку индуктора 1 мегаомметра, определяют по шкале логометра 2 сопротивление изоляции. Имеющийся в приборе переключатель 3 позволяет изменять пределы измерения. Напряжение индуктора, а следовательно, частота вращения его рукоятки теоретически не оказывают влияние на результаты измерений, но практически рекомендуется вращать ее более или менее равномерно.

При измерении сопротивления изоляции между обмотками электрической машины отсоединяют их друг от друга и соединяют одну из них с зажимом Л, а другую с зажимом 3, после чего, вращая рукоятку индуктора, определяют сопротивление изоляции. При измерении сопротивления изоляции обмотки относительно корпуса его соединяют с зажимом 3, а обмотку — с зажимом Л.

Сравнение отложений в легких и сопротивления устройств двух дискретных многодозовых ингаляторов сухого порошка: Multihaler ™ (60 доз) и Accuhaler ™

  • MuIti-haler TM — это усовершенствованный дискретный многодозовый DPI (mDPI), разработанный для соответствия производительности установленного mDPI, Accuhaler. Он содержит 60 доз, имеет встроенный счетчик доз нового дизайна.
  • Разработка новых многодозовых ингаляторов сухого порошка (mDPI), сопоставимых с существующими, является важной задачей.Одной из ключевых проблем при производстве биоэквивалентного лекарственного препарата для испытаний DPI является производство порошковой композиции с функциональностью, позволяющей сравнимо с характеристиками эталонного устройства in vitro.
  • Целью данного исследования было сравнение эффективности mDPI: Accuhaler (эталонный продукт) и Multi-haler TM (тестируемый продукт) путем измерения сопротивления устройства и отложения в легких in vitro при различных скоростях потока 30, 60 и 90 л. / мин.
  • В качестве параметра производительности in vitro использовался процент массы мелких частиц (% FPM).% FPM — это FPM, выраженный как процент доставленной дозы. Таким образом,% FPM дает косвенную оценку отложения лекарства в легких.
  • В настоящем исследовании сравниваются характеристики двух устройств путем измерения сопротивления устройства и отложения в легких in vitro при различных скоростях потока 30, 60 и 90 л / мин.
  • Тест-mDPI (Seroflo 250 Multi-haler TM , Cipla Ltd) и Reference-mDPI (Seretide 250 Accuhaler, GlaxoSmithKline Pharmaceuticals Ltd.) были оценены рабочие параметры сопротивления устройства и отложения в легких in vitro в виде процента FPM при трех различных скоростях потока 30, 60 и 90 л / мин.
  • Три случайных выборки Test-mDPI и Reference-mDPI были оценены на соответствие вышеуказанным параметрам производительности.
  • % FPM измеряли с помощью Next Generation Impactor (NGI, Copley Scientific).
  • Процентная масса мелких частиц (% FPM) — это процентная доля массы, обнаруженная на ступенях импактора, имеющих диаметр среза менее 5 микрон относительно заявленного на этикетке.
  • NGI имитирует респираторное дерево человека и имеет горизонтальную планарную компоновку, адаптированную для простоты эксплуатации и автоматизации. Он имеет семь ступеней, пять из которых имеют размер от 0,5 до 5 микрон, плюс коллектор с микроотверстиями, который действует как окончательный фильтр (рис. 1). Воздушный поток проходит через ударный элемент по зубчатой ​​схеме.

Рисунок 1: Каскад NGI и моделирование дыхательной системы человека

Процедура

  • In vitro характеризация характеристик аэрозолизации тестируемых и эталонных продуктов DPI для исследования проводилась с использованием импактора Next Generation Impactor (NGI) с предварительным сепаратором, который был подключен к вакуумному насосу.
  • Для каждого эксперимента три отдельных выстрела были выпущены в NGI с использованием эталонного или тестового устройства при 30, 60 и 90 л / мин в течение времени, характерного для вдыхаемого объема 4 л.
  • Масса лекарства, осажденного на каждой ступени, мундштуке, впускном отверстии и предварительном сепараторе, включая устройство, была определена с помощью высокоэффективной жидкостной хроматографии (H PLC).
  • Сопротивление устройства измеряли с помощью контроллера критического потока (TPK 2000, Copley Scientific).
  • % FPM для Test-mDPI при 30, 60 и 90 л / мин для салметерола составлял 16,1, 22,7 и 23,4, в то время как пропионат флутиказона составлял 17,2, 21,8 и 22,2 соответственно.
  • % FPM для Reference-mDPI при 30, 60 и 90 л / мин для салметерола составлял 12,3, 18,1 и 19,4, в то время как пропионат флутиказона был 15,3, 22,4 и 23,9 соответственно (рис. 2).

Рисунок 2: Тест-mDPI (Seroflo 250 Multi-Haler) по сравнению с эталонным-mDPI (накопитель серетида 250) при различных скоростях потока

  • Сопротивление устройства
    • Сопротивление на вдохе для Test-mDPI и Reference-mDPI оказалось одинаковым при 0. 027 (кПа ° 5 л / мин) и 0,027 (кПа ° 5 л / мин), что соответствует скорости потока на вдохе 74,4 л / мин и 73,2 л / мин соответственно

Таблица 1: Сопротивление и скорость вдоха — Multi-halerTm (60 доз) против Accuhaler

  • Процент FPM дает косвенную оценку доставки лекарства в легкие.
  • Значения% FPM при 60 и 90 л / мин были почти одинаковыми для обоих активных ингредиентов. При 30 л / мин% FPM немного ниже при 30 л / мин.
  • Значения% FPM как для Test-mDPI, так и для Reference-mDPI при 30, 60 и 90 л / мин существенно не различались для обоих активных ингредиентов.
  • При 30 л / мин% FPM был немного ниже для обоих устройств по сравнению с расходами 60 и 90 л / мин.
  • Устройства

  • Сопротивление является критическим параметром в управлении воздушным потоком, который деагломерирует и переносит аэрозоль сухого порошка в легкие.
  • Когда пациент вдыхает через DPI, турбулентная энергия внутри устройства создается перепадом давления, возникающим в результате взаимодействия между вдыхаемым потоком пациента и внутренней конструкцией DPI, что приводит к сопротивлению воздушному потоку.
  • Чем выше сопротивление DPI, тем меньше инспираторный поток, необходимый для получения адекватной дозы, и наоборот.
  • Сопротивление как тестового, так и эталонного DPI было одинаковым, то есть устройств среднего сопротивления.
  • Настоящее исследование показывает аналогичную сопоставимость in vitro, достигнутую для двух дискретных многодозовых устройств, Test-mDPI и Reference-mDPI.
  • Таким образом, Test-mDPI и Reference-mDPI имеют схожие рабочие характеристики in vitro и соответствуют требованиям Индийской фармакопеи.
  1. Фармакотерапия 2010; 30 (6): 562584
  2. J Aerosol Med 1993, 6: 99-110
  3. Respir Med. 2003; 97: 181-87
  4. Int J Pharm 2016; 513, 294-301
  5. Respi Med 2014; 108, 1195-1203
  6. Междисциплинарная респираторная медицина 2015 10:13
  7. AAPS J. 2012; 14: 667-76.

Alliance Tech Medical | Учебное устройство InCheck Dial для имитации сопротивления ингалятора

In-Check DIAL G16

Инструмент для обучения и оценки техники ингаляции

Обновленный, удобный для пользователя In-Check DIAL — это портативное устройство для измерения инспираторного потока в нижнем диапазоне с верхней частью шкалы. Люди, живущие с астмой, ХОБЛ или другими заболеваниями легких, могут использовать ингаляторы с сухим порошком, ингаляторы с отмеренной дозой под давлением или небулайзеры для вдыхания лекарств. DIAL можно отрегулировать для точного моделирования сопротивления популярных ингаляторов, которые включают MDI и DPI, такие как Turbuhaler®, Flexhaler®, Twisthaler®, Aerolizer®, Handihaler®, Diskus®, Ellipta® и Pressair® среди других. In Check DIAL позволяет врачам обучать пациентов правильной технике вдоха с учетом силы и скорости потока для достижения лучшего понимания и, в конечном итоге, лучшего отложения вдыхаемого лекарства в легкие.

DIAL G16 теперь классифицирует ингаляторы по сопротивлению, а новая шкала дает точную оценку всех усилий.

Мундштук для вдоха с односторонним клапаном позволяет использовать его несколькими пациентами и адаптируется для взрослых или детей, защищая как инструмент, так и пациента от перекрестного заражения.

* Индивидуальные адаптеры сопротивления можно получить, позвонив в Alliance Tech Medical.

Точность

  • Каждый контрольный набор DIAL калибруется индивидуально для обеспечения высокой степени точности; точность +/- 10% или 10 л / мин (в зависимости от того, что больше)
  • Можно измерить поток вдоха в диапазоне от 15 до 120 л / мин
  • Протестировано компанией AEA Technology P.L.C. в Великобритании на точность, и было подтверждено, что они обеспечивают сопротивление, аналогичное ингаляционным устройствам
  • Откалиброван с использованием генератора легочных импульсов ATS. In-Check DIAL соответствует стандарту AS / NZS для противодавления в расходомерах

Характеристики

  • In-Check DIAL поставляется со стерилизуемым пластиковым мундштуком и адаптером, который позволяет при необходимости использовать детский мундштук
  • Прозрачный корпус позволяет проводить визуальный осмотр перед использованием, и при необходимости можно использовать одноразовый мундштук или бактериальный / вирусный фильтр, чтобы минимизировать риск перекрестной инфекции

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г.,
    браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie
потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт
не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к
остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Зависимость от состояния и временная эволюция сопротивления в памяти прогнозируемого фазового перехода

  • 1.

    Intel, Revolutionizing Memory and Storage, Intel , [Online]. Доступно: https://www.intel.co.uk/content/www/uk/en/architecture-and-technology/intel-optanetechnology.html (2017).

  • 2.

    Choe, J. Кристалл памяти Intel 3D xpoint удален из Intel optane, http://techinsights.com/about-techinsights/overview/blog/intel-3D-xpoint-memory-die-removedfrom-intel- optane-pcm /, [Интернет]. Доступно: http://www.techinsights.com/about-techinsights/overview/blog/intel-3D-xpoint-memory-die-removed-from-intel-optanepcm/ (2017).

  • 3.

    Ле Галло, М. и др. . Вычисления в памяти со смешанной точностью. Nat. Электрон. 1 , 246–253 (2018).

    Артикул

    Google Scholar

  • 4.

    Ле Галло, М. и др. . Сжатое зондирование с приблизительной передачей сообщений с использованием вычислений в памяти. IEEE Trans. Электронные устройства 65 (10), 4304–4312 (2018).

    объявлений
    Статья

    Google Scholar

  • 5.

    Амброджио, С. и др. . Ускоренное обучение нейронной сети с эквивалентной точностью с использованием аналоговой памяти. Природа 556 , 60–67 (2018).

    объявлений
    Статья

    Google Scholar

  • 6.

    Нандакумар С. Р. и др. . Архитектура смешанной точности, основанная на вычислительной памяти для обучения глубоких нейронных сетей, в материалах Proceedings — IEEE International Symposium on Circuits and Systems , vol. 2018-май (2018).

  • 7.

    Себастьян А. и др. . Вывод на основе вычислительной памяти и обучение глубоких нейронных сетей, в Дайджест технических статей — Симпозиум по технологии СБИС , вып. 2019-июнь, стр. T168 – T169 (2019).

  • 8.

    Кузум Д., Джейсингх, Р. Г. Д., Ли, Б. и Вонг, Х. С. П. Наноэлектронные программируемые синапсы на основе материалов с фазовым переходом для вычислений, вдохновленных мозгом. Нано Летт . 12 (№5), 2179–2186 (май 2012 г.).

  • 9.

    Kim, S. et al. . Нейроморфное ядро ​​NVM с синаптическим массивом памяти с фазовым переходом из 64 тыс. Ячеек (256 на 256) со встроенными нейронными цепями для непрерывного обучения in-situ », в Technical Digest — International Electron Devices Meeting, IEDM , vol. 2016-февраль, стр. 17.1.1–17.1.4 2015.

  • 10.

    Tuma, T., Pantazi, A., Le Gallo, M., Sebastian, A. & Eleftheriou, E. «Стохастическая фаза- изменить нейроны ». Nat. Нанотехнология 11 (№ 8), 693–699 (2016).

    объявлений
    CAS
    PubMed
    Статья

    Google Scholar

  • 11.

    Raty, J. Y. et al. . Механизмы старения в аморфных материалах с фазовым переходом. Nat. Commun. 6 , 1–8 (2015).

    Артикул

    Google Scholar

  • 12.

    Циполи, Ф., Кребс, Д. и Куриони, А.«Структурная природа дрейфа сопротивления в аморфном GeTe». Phys. Ред. B 93 (№ 11), 1–12 (2016).

    Артикул

    Google Scholar

  • 13.

    Фантини, П., Пировано, А., Вентрис, Д. и Редаелли, А. Экспериментальное исследование транспортных свойств в халькогенидных материалах посредством измерения шума, Appl. Phys. Lett . 88 (2006).

  • 14.

    Бетти Беневенти, Г., Кальдерони, А., Фантини, П., Ларчер, Л. и Паван, П. Аналитическая модель низкочастотного шума в устройствах памяти с фазовым переходом на основе аморфных халькогенидов, J. Appl. Phys . 106 (2009).

  • 15.

    Фантини, П. и др. . Характеристика и моделирование низкочастотного шума в устройствах PCM, Electron Device Meet . 2008, IEDM 2008 (2008).

  • 16.

    Ле Галло, М., Кребс, Д., Циполи, Ф., Салинга, М.& Себастьян, А. Коллективная структурная релаксация в устройствах памяти с изменением фазы. Adv. Электрон. Материал 1700627 , 1700627 (2018).

    Артикул

    Google Scholar

  • 17.

    Фантини П., Ферро М. и Кальдерони А. Структурная релаксация с ускорением полем в аморфном состоянии памяти с фазовым переходом, Appl. Phys. Lett ., Vol. 102, нет. 25 июня (2013).

  • 18.

    Фантини, П., Brazzelli, S., Cazzini, E. & Mani, A. Расширение запрещенной зоны со временем, вызванное структурной релаксацией в аморфных пленках Ge 2Sb 2Te 5, Appl. Phys. Lett ., Vol. 100, нет. 1 января (2012).

  • 19.

    Koelmans, W. W. et al. . Запланированные устройства памяти с фазовым переходом. Nat. Commun. 6 (№ мая), 8181 (2015).

    объявлений
    PubMed
    PubMed Central
    Статья

    Google Scholar

  • 20.

    Ким, С. и др. . Ячейка памяти с фазовым переходом с металлическим поверхностно-активным слоем в качестве стабилизатора сопротивления дрейфу. Тех. Копать. — Int. Встреча электронных устройств. IEDM , стр. 762–765, (2013).

  • 21.

    Redaelli, A., Pellizzer, F. & Pirovano, A. EP2034536B1 — Устройство памяти с фазовым переходом для многобитной памяти (2010).

  • 22.

    Giannopoulos, I. et al. . 8-битное прецизионное умножение в памяти с прогнозируемой памятью с фазовым переходом Tech.Копать. — Int. Встреча электронных устройств. IEDM 2018 — декабрь , 27.7.1-27.7.4 (2019)

  • 23.

    Кастро, Д. Т. и др. . Доказательства термоэлектрического эффекта Томсона и его влияния на программные условия и оптимизацию ячеек в ячейках памяти с фазовым переходом, В техническом дайджесте — Международная конференция по электронным устройствам, IEDM , no. Январь, стр. 315–318. (2007).

  • 24.

    Goux, L. et al. . Ухудшение переключения сброса во время испытания на выносливость линейного элемента с фазовым переходом. IEEE Trans. Электронные устройства 56 (№ 2), 354–358 (2009).

    объявлений
    Статья

    Google Scholar

  • 25.

    Oosthoek, JLM, Schuitema, RW, Ten Brink, GH, Gravesteijn, DJ & Kooi, BJ. Микроскопия для сбора заряда переключаемых in-situ клеток линии PRAM в сканирующем электронном микроскопе: Развитие техники и уникальные наблюдения, Rev. Sci. Инструмент ., Т. 86, нет. 3, 2015.

  • 26.

    Шредер, Д. К. Материал и устройство полупроводниковый материал и устройство Третье издание. Phys. Сегодня 44 (№4), 790 (2006).

    Google Scholar

  • 27.

    Huang, R. et al. . Измерение контактного сопротивления Ge 2 Sb 2 Te 5 Материал с фазовым переходом к электроду из TiN с помощью протравленной прокладкой нанопроволоки, Semicond. Sci. Технол ., Т.29, нет. 9, стр. 095003, июль 2014 г.

  • 28.

    Ielmini, D. & Wong, H. S. P. Вычисления в памяти с резистивными переключающими устройствами. Nature Electronics 1 , 333–343 (2018).

    Артикул

    Google Scholar

  • 29.

    Ле Галло, М., Каес, М., Себастьян, А. и Кребс, Д. Допороговый электрический перенос в аморфных материалах с фазовым переходом. New J. Phys. 17 (№ 9), 93035 (2015).

    Артикул

    Google Scholar

  • 30.

    Salinga, M. et al. . Одноатомная память с фазовым переходом. Nat. Матер. 17 , 681–685 (2018).

    объявлений
    CAS
    PubMed
    Статья

    Google Scholar

  • 31.

    Krebs, D. et al. . Пороговое поле материалов памяти с фазовым переходом, измеренное с помощью мостовых устройств с фазовым переходом. Прил.Phys. Lett. 95 (№ 8), 1–4 (2009).

    Артикул

    Google Scholar

  • 32.

    J. L. M. Oosthoek, et al. . Эволюция сопротивления ячейки, порогового напряжения и температуры кристаллизации во время циклирования оперативной памяти с фазовым переходом между ячейками, J. Appl. Phys ., Т. 110, нет. 2, 2011.

  • 33.

    Мейстер, С., Ким, С., Ча, Дж. Дж., Вонг, Х. С. П. и Цуй, Ю. Наблюдение с помощью просвечивающей электронной микроскопии in situ за наноструктурными изменениями в памяти с фазовым переходом. САУ Нано 5 (№ 4), 2742–2748 (2011).

    CAS
    PubMed
    Статья

    Google Scholar

  • 34.

    Jeyasingh, R. G. D., Kuzum, D. & Wong, H. S. P. Исследование расстояния между ловушками для аморфного состояния устройств памяти с фазовым переходом. IEEE Trans. Электронные устройства 58 (№ 12), 4370–4376 (2011).

    объявлений
    Статья

    Google Scholar

  • 35.

    Ким, И.С. и др. . Высокопроизводительная ячейка PRAM, масштабируемая до технологии менее 20 нм с размером ячейки менее 4F 2 , расширяемая до приложений DRAM, Dig. Tech. Пап. — симп. СБИС Технол . 2010. С. 203–204.

  • 36.

    Юнг, Ю., Ли, С. Х., Ко, Д. К. и Агарвал, Р. Синтез и характеристика Ge 2 Sb 2 Te 5 нанопроволок с эффектом переключения памяти. J. Am. Chem. Soc. 128 (№43), 14026–14027 (2006).

    CAS
    PubMed
    Статья

    Google Scholar

  • 37.

    Керстинг Б. и Салинга М. Использование наноразмерных эффектов в памяти с фазовым переходом, стр. 357–370 (2019).

  • 38.

    Yin, Y., Sone, H. & Hosaka, S. Характеристика легированных азотом пленок Sb 2 Te 3 и их применение для памяти с фазовым переходом. J. Appl. Phys. 102 (№6), 1–6 (2007).

    Артикул

    Google Scholar

  • 39.

    Zhu, M. et al. . На порядок более быстрое изменение фазы при пониженной мощности в Ti-Sb-Te. Nat. Commun. 5 (№ мая), 1–6 (2014).

    объявлений
    CAS

    Google Scholar

  • 40.

    Рао, Ф. и др. . Снижение стохастичности зарождения кристаллов для обеспечения субнаносекундной записи в память. Наука (80-.) 358 (№ 6369), 1423–1427 (2017).

    объявлений
    CAS
    Статья

    Google Scholar

  • 41.

    Ланкхорст, М. Х. Р., Кетелаарс, Б. В. С. М. М. и Уолтерс, Р. А. М. Концепция недорогой и наноразмерной энергонезависимой памяти для будущих кремниевых чипов. Nat. Матер. 4 (№ 4), 347–352 (2005).

    объявлений
    CAS
    PubMed
    Статья

    Google Scholar

  • 42.

    Чен, Ю. К. и др. . Ультратонкое устройство памяти с мостом фазового перехода с использованием GeSb, Int . Электронные устройства соответствуют , стр. 1–4 (2006).

  • 43.

    Perniola, L. et al. . Электрическое поведение ячеек памяти с фазовым переходом на основе GeTe. IEEE Electron Device Lett 31 (№ 5), 488–490 (2010).

    объявлений
    CAS
    Статья

    Google Scholar

  • 44.

    Bruns, G. и др. . Наносекундное переключение в ячейках памяти с изменением фазы GeTe, Прил. Phys. Lett ., Vol. 95, нет. 4 (2009).

  • Закон Ома и соотношение V-I-R

    В физике есть определенные формулы, которые настолько мощны и распространены, что достигают уровня общеизвестных знаний. Студент, изучающий физику, записывал такие формулы столько раз, что запоминал их, даже не пытаясь. Безусловно, для профессионалов в этой области такие формулы настолько важны, что остаются в их сознании.В области современной физики E = m • c 2 . В области ньютоновской механики существует F net = m • a. В области волновой механики v = f • λ. А в области текущего электричества ΔV = I • R.

    Преобладающим уравнением, которое пронизывает изучение электрических цепей, является уравнение

    ΔV = I • R

    Другими словами, разность электрических потенциалов между двумя точками в цепи ( ΔV ) эквивалентна произведению тока между этими двумя точками ( I ) и общего сопротивления всех электрических устройств, присутствующих между этими двумя точками ( R ).В остальной части этого раздела Физического класса это уравнение станет самым распространенным уравнением, которое мы видим. Это уравнение, часто называемое уравнением закона Ома , является мощным предсказателем взаимосвязи между разностью потенциалов, током и сопротивлением.

    Закон Ома как предсказатель тока

    Уравнение закона Ома можно переформулировать и выразить как

    В качестве уравнения это служит алгебраическим рецептом для вычисления тока, если известны разность электрических потенциалов и сопротивление.Тем не менее, хотя это уравнение служит мощным рецептом решения проблем, это гораздо больше. Это уравнение указывает две переменные, которые могут повлиять на величину тока в цепи. Ток в цепи прямо пропорционален разности электрических потенциалов, приложенной к ее концам, и обратно пропорционален общему сопротивлению внешней цепи. Чем больше напряжение аккумулятора (то есть разность электрических потенциалов), тем больше ток. И чем больше сопротивление, тем меньше ток.Заряд идет с наибольшей скоростью, когда напряжение батареи увеличивается, а сопротивление уменьшается. Фактически, двукратное увеличение напряжения батареи привело бы к двукратному увеличению тока (если все остальные факторы остаются равными). А увеличение сопротивления нагрузки в два раза приведет к уменьшению тока в два раза до половины его первоначального значения.

    Приведенная ниже таблица иллюстрирует это соотношение как качественно, так и количественно для нескольких цепей с различными напряжениями и сопротивлением батарей.

    Строки 1, 2 и 3 показывают, что удвоение и утроение напряжения батареи приводит к удвоению и утроению тока в цепи. Сравнение строк 1 и 4 или строк 2 и 5 показывает, что удвоение общего сопротивления служит для уменьшения вдвое тока в цепи.

    Поскольку на ток в цепи влияет сопротивление, в цепях электроприборов часто используются резисторы, чтобы влиять на величину тока, присутствующего в ее различных компонентах.Увеличивая или уменьшая величину сопротивления в конкретной ветви схемы, производитель может увеличивать или уменьшать величину тока в этой ветви . Кухонные приборы, такие как электрические миксеры и переключатели света, работают, изменяя ток в нагрузке, увеличивая или уменьшая сопротивление цепи. Нажатие различных кнопок на электрическом микшере может изменить режим с микширования на взбивание, уменьшив сопротивление и позволив большему току присутствовать в миксере.Точно так же поворот ручки регулятора яркости может увеличить сопротивление его встроенного резистора и, таким образом, уменьшить ток.

    На схеме ниже изображена пара цепей, содержащих источник напряжения (аккумуляторная батарея), резистор (лампочка) и амперметр (для измерения тока). В какой цепи у лампочки наибольшее сопротивление? Нажмите кнопку «Посмотреть ответ», чтобы убедиться, что вы правы.

    Уравнение закона Ома часто исследуется в физических лабораториях с использованием резистора, аккумуляторной батареи, амперметра и вольтметра.Амперметр — это устройство, используемое для измерения силы тока в заданном месте. Вольтметр — это устройство, оснащенное датчиками, которых можно прикоснуться к двум точкам цепи, чтобы определить разность электрических потенциалов в этих местах. Изменяя количество ячеек в аккумуляторной батарее, можно изменять разность электрических потенциалов во внешней цепи. Вольтметр может использоваться для определения этой разности потенциалов, а амперметр может использоваться для определения тока, связанного с этим ΔV.К батарейному блоку можно добавить батарею, и процесс можно повторить несколько раз, чтобы получить набор данных I-ΔV. График зависимости I от ΔV даст линию с крутизной, эквивалентной обратной величине сопротивления резистора. Это значение можно сравнить с заявленным производителем значением, чтобы определить точность лабораторных данных и справедливость уравнения закона Ома.

    Величины, символы, уравнения и единицы!

    Тенденция уделять внимание единицам измерения — неотъемлемая черта любого хорошего студента-физика.Многие трудности, связанные с решением проблем, могут быть связаны с тем, что не уделили внимание подразделениям. Поскольку все больше и больше электрических величин и их соответствующих метрических единиц вводится в этот раздел учебного пособия «Физический класс», становится все более важным систематизировать информацию в своей голове. В таблице ниже перечислены некоторые из введенных на данный момент количеств. Для каждой величины также указаны символ, уравнение и соответствующие метрические единицы.Было бы разумно часто обращаться к этому списку или даже делать свою копию и добавлять к ней по мере развития модуля. Некоторые студенты считают полезным составить пятый столбец, в котором приводится определение каждой величины.

    Кол. Акций Символ Уравнение (я) Стандартная метрическая единица Другие блоки
    Разность потенциалов

    (г.к.а. напряжение)

    ΔV ΔV = ΔPE / Q

    ΔV = I • R

    Вольт (В) J / C
    Текущий я I = Q / т

    I = ΔV / R

    Амперы (А) Усилитель или К / с

    или В / Ом

    Мощность п P = ΔPE / т

    (еще предстоит)

    Ватт (Вт) Дж / с
    Сопротивление р R = ρ • L / A

    R = ΔV / I

    Ом (Ом) В / А
    Энергия E или ΔPE ΔPE = ΔV • Q

    ΔPE = P • t

    Джоуль (Дж) V • C или

    Вт • с

    (Обратите внимание, что символ C представляет собой кулоны.)

    В следующем разделе Урока 3 мы еще раз рассмотрим количественную мощность. Новое уравнение мощности будет введено путем объединения двух (или более) уравнений в приведенной выше таблице.

    Мы хотели бы предложить …

    Зачем просто читать об этом и когда можно с этим взаимодействовать? Взаимодействовать — это именно то, что вы делаете, когда используете одно из интерактивных материалов The Physics Classroom.Мы хотели бы предложить вам совместить чтение этой страницы с использованием нашего интерактивного средства построения цепей постоянного тока. Вы можете найти его в разделе Physics Interactives на нашем сайте. Построитель цепей постоянного тока предоставляет учащемуся набор для построения виртуальных цепей. Легко перетащите источник напряжения, резисторы и провода на рабочее место. Соедините их, и у вас будет схема. Добавьте амперметр для измерения тока и используйте датчики напряжения для определения падения напряжения. Это так просто. И не нужно беспокоиться о поражении электрическим током (если, конечно, вы не читаете это в ванной).

    Проверьте свое понимание

    1. Что из перечисленного ниже приведет к уменьшению тока в электрической цепи? Выберите все, что подходит.

    а. уменьшить напряжение

    г. уменьшить сопротивление

    г. увеличить напряжение

    г.увеличить сопротивление

    2. Определенная электрическая цепь содержит аккумулятор из трех элементов, провода и лампочку. Что из перечисленного может привести к тому, что лампа будет светить менее ярко? Выберите все, что подходит.

    а. увеличить напряжение АКБ (добавить еще одну ячейку)

    г. уменьшить напряжение аккумулятора (удалить элемент)

    г.уменьшить сопротивление цепи

    г. увеличить сопротивление цепи

    3. Вероятно, вас предупредили, чтобы вы не контактировали с электрическими приборами или даже с электрическими розетками мокрыми руками. Такой контакт более опасен, когда ваши руки мокрые (а не сухие), потому что мокрые руки вызывают ____.

    а.напряжение в цепи должно быть выше

    г. напряжение в цепи должно быть ниже

    г. ваше сопротивление будет выше

    г. ваше сопротивление должно быть ниже

    e. ток через вас будет ниже

    4. Если бы сопротивление цепи было утроено, то ток в цепи был бы ____.

    а. на треть меньше

    г. втрое больше

    г. без изменений

    г. … бред какой то! Сделать такой прогноз невозможно.

    5. Если напряжение в цепи увеличить в четыре раза, то ток в цепи будет ____.

    а.четверть от

    г. в четыре раза больше

    г. без изменений

    г. … бред какой то! Сделать такой прогноз невозможно.

    6. Схема соединена с блоком питания, резистором и амперметром (для измерения тока). Амперметр показывает значение тока 24 мА (миллиАмпер). Определите новый ток, если напряжение источника питания было…

    а. … увеличилось в 2 раза, а сопротивление осталось постоянным.

    г. … увеличилось в 3 раза, а сопротивление осталось постоянным.

    г. … уменьшилось в 2 раза, а сопротивление осталось постоянным.

    г. … оставалось постоянным, а сопротивление увеличивалось в 2 раза.

    e. … оставалось постоянным, а сопротивление увеличивалось в 4 раза.

    ф…. оставалось постоянным, а сопротивление уменьшалось в 2 раза.

    г. … увеличилось в 2 раза, а сопротивление увеличилось в 2 раза.

    ч. … увеличилось в 3 раза, а сопротивление уменьшилось в 2 раза.

    я. … уменьшилось в 2 раза, а сопротивление увеличилось в 2 раза.

    7.Используйте уравнение закона Ома, чтобы дать числовые ответы на следующие вопросы:

    а. Электрическое устройство с сопротивлением 3,0 Ом позволит протекать через него току 4,0 А, если на устройстве наблюдается падение напряжения ________ Вольт.

    г. Когда на электрический нагреватель подается напряжение 120 В, через нагреватель будет протекать ток 10,0 А, если сопротивление составляет ________ Ом.

    г. Фонарик с питанием от 3 вольт и лампочкой с сопротивлением 60 Ом будет иметь ток ________ ампер.

    8. Используйте уравнение закона Ома, чтобы определить недостающие значения в следующих схемах.

    9. См. Вопрос 8 выше. В схемах схем A и B какой метод использовался для контроля тока в схемах? А в схемах схем C и D какой метод использовался для контроля тока в схемах?

    Что такое терморезистивный прибор?

    Терморезисторы (RTD) обеспечивают точные показания температуры процесса в системах теплоносителя.Обычно термометры сопротивления изготавливаются из платины, в них используются известные математические зависимости между сопротивлением и температурой для измерения тепла жидкости.

    RTD бывают разных наименований, включая резистивный датчик температуры, pt-100, платиновый датчик температуры сопротивления и термометр сопротивления. Независимо от того, как они называются, эти устройства генерируют точные, повторяемые показания при температурах до 900 ° F, что делает их идеальными инструментами для мониторинга температуры в жидкостных системах.

    КАК РАБОТАЕТ ДАТЧИК RTD?

    С увеличением температуры металла сопротивление также увеличивается.RTD используют это соотношение для измерения тепла технологической жидкости.

    Для некоторых металлов, таких как платина, эта зависимость почти линейна и остается стабильной в широком диапазоне температур. В результате сопротивление, измеренное в платиновом элементе, близко соответствует его температуре и, следовательно, температуре окружающей жидкости при установке в систему теплоносителя. Медные провода передают фактическое сопротивление элемента RTD на измерительный прибор, который вычисляет соответствующую температуру.

    СКОЛЬКО ПРОВОДОВ ДОЛЖНО ИСПОЛЬЗОВАТЬСЯ В RTD?

    Количество проводов является важным фактором при проектировании RTD. В теоретически идеальном проводе сопротивление, регистрируемое измерительным прибором, будет равно сопротивлению платинового элемента. На самом деле, сами провода имеют свои собственные уровни сопротивления, которые необходимо компенсировать для обеспечения точных показаний.

    Например, двухпроводная система не учитывает сопротивление проводов, что приводит к менее точным показаниям температуры.С другой стороны, трех- и четырехпроводные термометры сопротивления спроектированы таким образом, чтобы компенсировать сопротивление проводов, что значительно увеличивает точность. Основное практическое правило: чем больше проводов, тем точнее показания. Однако трехпроводных систем достаточно для большинства обычных промышленных применений.

    КАКОВЫ КОМПОНЕНТЫ RTD?

    Двумя важными элементами RTD являются платиновый резистивный элемент, который функционирует как датчик, и конфигурация проводов, которая передает показания этого датчика.К другим важным элементам относятся:

    • Внешний диаметр (OD). OD измеряет провод и окружающую его изоляцию — обычно толщиной не более 0,5 дюйма.
    • Материал трубок. Корпус трубки часто изготавливается из нержавеющей стали, хотя в зависимости от области применения могут быть выбраны более термостойкие металлы.
    • Присоединение к процессу. В качестве присоединения к процессу могут использоваться различные типы фитингов, работающих под давлением, причем многие опции аналогичны тем, которые используются в термопарах.
    • Холодный конец. На холодном конце провода RTD может подключаться к вилке, проводу или клеммной головке, среди других вариантов, в зависимости от измерительного прибора.

    ПРЕИМУЩЕСТВА RTD

    RTD предлагают множество преимуществ при использовании в системах теплоносителя:

    • Высокоточные измерения
    • Стабильная металлическая конструкция
    • Постоянная повторяемость
    • Функционален в диапазонах высоких температур

    RTD VS.THERMOCOUPLE

    RTD часто путают с термопарами, и, хотя термопары похожи, измерения температуры основываются на изменении напряжения на двух металлах, а не на сопротивлении одного.

    Поскольку их функции очень похожи, может быть трудно выбрать между термопарой и RTD. Как правило, РДТ обеспечивают более точные и воспроизводимые измерения благодаря использованию высокостабильного металлического датчика. По той же причине их легче калибровать.

    Термопары, для сравнения, сложнее конфигурировать и по-прежнему дают менее точные результаты. Однако есть несколько причин для выбора термопары вместо RTD в определенных приложениях. Термопары работают при более высоких температурах, чем RTD, и они также могут быть значительно дешевле, что делает их отличным вариантом там, где не требуется точная точность.

    Thermal Fluid Systems содержит и использует оба типа датчиков, и наши опытные сотрудники могут помочь вам определить, какой из них лучше всего подходит для вашего применения.

    ТЕПЛОВЫЕ СИСТЕМЫ И ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕ RTDS

    В компании Thermal Fluid Systems мы являемся экспертами в проектировании и строительстве систем теплоносителя. Одним из наших основных соображений для каждого проекта является эффективное регулирование, а RTD представляют собой средство для точной оценки показателей системы.

    По конкретным вопросам о RTD или общих вопросах о наших системах, свяжитесь с нашей командой для консультации. Если вы готовы инвестировать в лучшую в отрасли систему теплоносителя, запросите ценовое предложение сегодня.

    ON Сопротивление | Основы электроники

    Что такое сопротивление при включении?

    Значение сопротивления между стоком и истоком полевого МОП-транзистора во время работы (ВКЛ) называется сопротивлением ВКЛ (RDS (ВКЛ)).
    Чем меньше это значение, тем меньше потери (мощности).

    Электрические характеристики, относящиеся к сопротивлению во включенном состоянии

    В случае транзистора потребляемая мощность выражается умножением напряжения насыщения коллектора (VC E (sat) ) на ток коллектора (I C ).

    (Потери коллектора P C ) = (Напряжение насыщения коллектора, В CE (насыщ.) ) x (Ток коллектора I C )

    Напротив, потребляемая мощность полевого МОП-транзистора связана с сопротивлением включения (R DS (on) ) между стоком и источником.
    В результате мощность, потребляемая полевым МОП-транзистором (P D ), выражается как сопротивление включения, умноженное на квадрат тока стока (I D ).

    (Потребляемая мощность P D ) = (Сопротивление ВКЛ. R DS (включено) ) x (Ток утечки I D ) 2

    Эта мощность рассеивается в виде тепла.
    В общем, сопротивление полевого МОП-транзистора в открытом состоянии составляет порядка Ом или меньше, а потребляемая мощность обычно ниже, чем у обычного транзистора. Другими словами, количество выделяемого тепла меньше, что упрощает реализацию мер по рассеиванию тепла.

    Как показано на графике слева (вверху), сопротивление при включении уменьшается с увеличением напряжения затвор-исток. То же напряжение затвор-исток также изменяется с током. Следовательно, для расчета потерь мощности необходимо использовать сопротивление включения после учета напряжения затвор-исток и тока стока.
    Как видно из графика справа (вверху), сопротивление при включении также зависит от температуры, поэтому необходимо соблюдать осторожность.

    Сравнение сопротивления при включении

    Как правило, чем больше размер кристалла (площадь поверхности) полевого МОП-транзистора, тем меньше сопротивление включения.
    На приведенном ниже рисунке сравнивается самый низкий уровень сопротивления включению для различных компактных корпусов.
    По мере увеличения размера корпуса возможный размер микросхемы также увеличивается, что приводит к снижению сопротивления включения.
    ROHM предлагает широкий ассортимент продуктов с низким сопротивлением включению в различных размерах упаковки.
    При выборе помните, что чем больше размер корпуса, тем меньше сопротивление включения.

    Щелкните по ссылкам ниже, чтобы открыть страницу параметрического поиска для каждого пакета

    DFN0604 (0,6×0,6 мм)
    DFN1006 (1,0×0,6 мм)
    DFN2020 (2,0×2,0 мм)

    .

    You may also like

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
