Правила пайки полипропиленовых труб: Пайка полипропиленовых труб своими руками: инструкция

Технические требования при сварке и монтаже полипропиленовых труб

Работа с ППР предусматривает нормы и правила, четко расписанные СП 40-101-96 для монтажа и укладки трубопроводов. Например, температура сварки полипропиленовых труб 25 мм составляет 280-290°C. Там же регламентируется глубина погружения в насадку-матрицу, время удержания пайки и её остывание, в зависимости от диаметра. Но для того, чтобы освоить профессию монтажника PPR, необходимы еще и другие знания, но обо всем по порядку.

Технические характеристики

Технические характеристики полипропиленовой трубы дают всю информацию, необходимую монтажнику для сварки и укладки. То есть, специалист ещё при покупке учитывает потребности, необходимые для монтажа отопления, холодного и/или горячего водоснабжения.

Маркировка PPR

На каждой полипропиленовой трубе, которую вы покупаете в магазине, есть маркировка, напечатанная вдоль ППР. Эти данные позволяют определить, подходит ли она для того или иного назначения. Обратите внимание на изображение, расположенное выше – там поясняются значения каждого сочетания букв и цифр. Но опытные сантехники, как правило, обращают внимание только на значение PN и диаметр – все остальное подтягивается по умолчанию.

Конечно, в первую очередь, PPR подбирают по диаметру трубы: для ремонта в квартирах, как правило, достаточно Ø 20-25 мм, а вот, в частном доме обычно от 20 до 32 мм, а порой даже до 40 мм (на стояк отопления). Но вернёмся к значению PN, которое позволяет определить, для чего использовать эту трубу.

Особое внимание следует уделить армированным трубам, как на фотографии выше. Алюминиевая фольга удерживает полипропилен от деформации, когда по нему проходит горячая вода, то есть, контур ГВС или отопления, зафиксированный на кронштейнах с шагом 80-120 см не будет выгибаться. Для монтажа водопровода и отопления в частном секторе сантехники предпочитают использовать универсальную PN20, делая из неё не только обвязку отопления и ГВС, но также и распределение холодной воды.

Впрочем, это больше зависит от владельца дома и, если он хочет сэкономить, то на холодную воду монтируют PN16. Также следует сказать о PN10 – в настоящее время из такой тонкостенной трубы делают разве что поливные системы для дачных огородов и отказываются применять её в сантехнике.

Для централизованного отопления подходят трубы PN25, которые выдерживают давление до 2,5 МПа или 25,5 атм. Такие величины предусмотрены неспроста: при запуске системы в начале отопительного периода давление увеличивают для проверки целостности контура и радиаторов. Так, опрессовочное давление в девятиэтажке может достигать 16 атм., а вот гидроудары могут вызвать разовые кратковременные скачки более 20 атм. Если в PN25 присутствует аббревиатура PEX, то вместо алюминиевой фольги для армирования применяется стеклоткань, но на прочность это не влияет.

Принцип расположения слоёв на стенках PN25 такой же, как и в PN20, но в первом случае алюминиевая фольга или стеклоткань расположены ближе к наружному слою (почти под верхом), поэтому, когда труба плавится в матрице, верхнее покрытие уходит и остается фольга. Понятно, что такая сварка не будет иметь должного качества, поэтому для PN25 используют шайвер, как на фото вверху. Этот инструмент напоминает школьную точилку для карандашей, только режет не под конус, а в ровной плоскости, снимая фольгу. После такой операции пайка получается отличной.

Требования к сварке PPR

Сначала посмотрите эту таблицу, чтобы потом объяснения были более понятными.

D PPR, мм	Глубина сварки, мм	Время, сек
		Разогрев	Удержание встык	Охлаждение
20	12-14	5	4	3
25	14-16	7	4	3
32	18-20	9	4	4
40	20-22	12	6	4
50	22-23	18	6	5
63	23-25	24	6	6
75	27-29	30	8	8
90	33-35	40	8	10
110	37-39	50	10	10

Возьмём для примера самую ходовую трубу, это PPR20 PN20 или армированная полипропиленовая труба с наружным Ø 20 мм и прочностью стенок до 2 МПа или 20,4 атм.

ППР с такими параметрами используют даже для отопления в малоэтажных домах, но, начиная от 9-ти и более этажей лучше применять PN25.

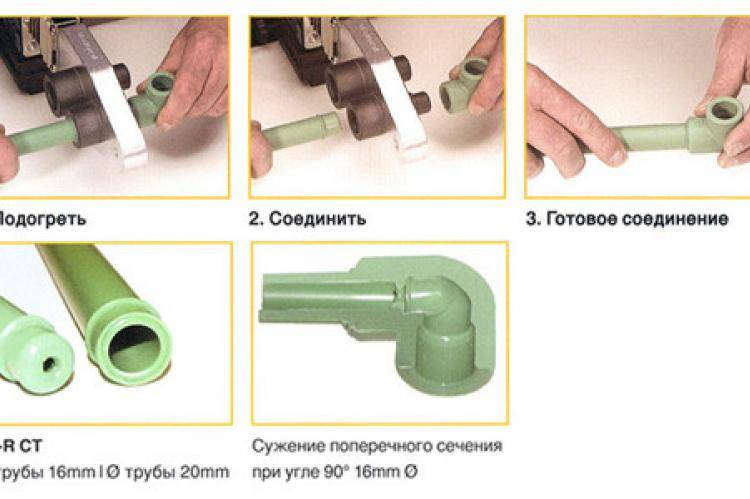

Сварим PPR20 с уголком 90°, как это показано на верхней фотографии. Сначала разогреваете паяльник, установив терморегулятор на 280°C, но когда в помещении прохладно, то на 290°C. Если вы делаете это впервые, то на трубе лучше карандашом поставить метку на 14 мм от края. В одну руку берёте уголок, а в другую трубу и надеваете их на матрицу до нужной глубины (до метки). Удерживаете в этом положении 5 секунд, затем резко снимаете с насадки (паяльник лучше фиксировать, прижав ногой опорную подставку к полу) и стыкуете стороны, придерживая в ровном положении ещё 4-5 секунд. К следующей пайке на этом узле можно приступать не ранее, чем через 3 секунды, чтобы не деформировать стык.

Ещё раз обратите внимание на верхнее изображение (правый нижний угол №4). Если сварка выполнена с учетом перечисленных выше требований, то при разрезе стыка спаянные места будут выглядеть, как монолит.

Это вовсе не бахвальство мастерством, а одно из условий надёжности пайки. Когда к трубе приваривают какой-либо фитинг с резьбой, то на него обязательно будут что-то накручивать, следовательно, на всех стыках, находящихся на одной линии с резьбовым фитингом, нагрузка будет увеличена. С некачественной пайкой это приведет к протеканию узла.

Фитинги

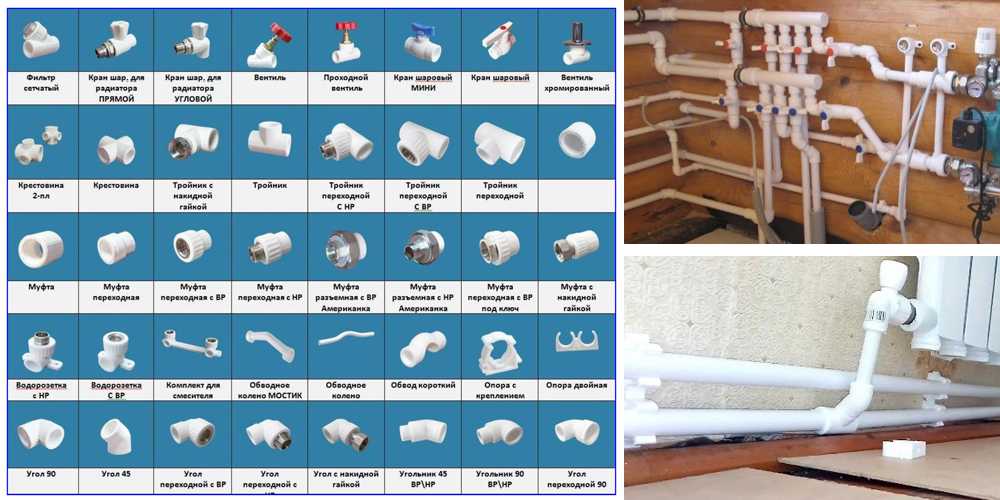

Теперь поговорим о фитингах, при помощи которых можно делать повороты, обводы, переходы металла на полипропилен и наоборот, а также коллекторных разводках разного типа. Чаще всего используются уголки, тройники и переходные муфты при монтаже обвязки от котла отопления или централизованного водопровода с бойлером. Для подачи холодной/горячей воды на какую-либо запорную арматуру из металла выводятся фитинги с наружной или внутренней резьбой (по необходимости). Под бойлер или любой смеситель лучше всего использовать установочную планку, где расстояние между центрами выходов составляет 150 мм, что соответствует расстоянию у смесителей.

Такую планку используют даже профессионалы. Дело в том, что без неё можно сбить угол на 1-1,5°, что не будет заметно, но при установке крана такая проблема будет ощутимой.

Рекомендация: если установочную планку нужно крепить на неровную стену, то лучше покупать металлическую, так как полипропиленовая погнется и углы на выходе будут со сбоем.

В 90% случаев при монтаже полипропиленовых контуров возникает потребность перехода с металлической трубы на ППР. Чаще всего для таких целей задействуют электросварку, чтобы приварить штуцер для накручивания PPR фитинга. Когда сам не сварщик, а попросить некого, то из этого может вырасти целая проблема, но выход все-таки есть. Это безрезьбовые компрессионные муфты, как на фото вверху, или такие же тройники для врезки. То есть, вместо того, чтобы приварить штуцер, трубу разрезают и фиксируют на ней тройник либо на её краю накручивают муфту с одной гайкой. Для бытового уровня, это просто находка.

Порой возникает необходимость пересечения одной или нескольких труб поперёк их направления. Решить такой вопрос можно двумя путями: спаять переход в виде буквы «П», воспользовавшись четырьмя уголками на 90°, либо, как на верхнем фото, задействовать кусок трубы, которую называют обходом. То есть, это даже не фитинг и нужно будет две проходных ППР муфты. Радиус этого приспособления может быть больше или меньше – все зависит от того, сколько рядов придётся обходить. В редких случаях в магазине можно встретить обвод для одного ряда и у него входные отверстия для сварки с двух сторон.

Для подключения к газовым, электрическим, твердотопливным и дизельным котлам, а также к электронагревателям (бойлерам) и водомерам в основном используется фитинг под названием «американка». На ней для перехода на металл может быть наружная или внутренняя резьба, обязательно есть накидная гайка и входное отверстие для пайки ППР. Такое устройство очень удобно для жестких узлов, где предусмотрена разборка. Главный плюс детали в том, что для её отсоединения/присоединения не придётся ничего резать или гнуть.

Запорная арматура из полипропилена делится на две категории:

• Краны — перекрываются при помощи рычага, который двигает шаровым устройством.
• Вентили – управляется при помощи барашка, закреплённого на шток с червячным механизмом, который поднимает и опускает запорный клапан.

Такие устройства надёжнее металлических, так как не поддаются коррозии. Единственный недостаток, это невзрачный внешний вид, но, так как это технический узел, то на него мало кто обращает внимание.

Материал, из которого на заводе изготавливают фитинги, имеет разный состав и их можно разделить на три категории:

• Гомопропилен – РРН, РР-1.
• Блоксополимер – РРВ, РР-С, РР-2.
• Ранбом сополимер – РР-3, PPRC, PPCR.

О каждой из трёх перечисленных модификаций можно рассказать подробно, но это уже тема отдельной статьи. Кроме того, сантехники не особо обращают на это внимание, так как качество сварки не зависит от маркировки.

Фиксаторы для полипропиленовых труб

Теперь немного информации о том, как крепятся полипропиленовые трубы. В большинстве случаев для этой цели применяют полимерные защёлки, как на верхней фотографии. Любой контур, сделанный из этого материала чуть ли не вдвое легче воды, которая по нему циркулирует. Поэтому, для диаметров 20,25 и 32 мм всегда есть в продаже такие приспособления.

Но в тех ситуациях, когда требуется надёжность, используют стальные хомуты с пластиковым дюбелем для крепления. С внутренней стороны обеих половинок хомута есть резиновые прокладки. На хомуты такой конструкции фиксируют не только полипропиленовые, но также поливинилхлоридные и металлические трубы.

По большей части PPR трубы прячут под штукатуркой, гипсокартонном или ПВХ/МДФ панелями, но для этого их тоже нужно как-то зафиксировать. Обычно для водопровода штробят канал, а саму трубу, чтобы не выпала, крепят ленточным перфорированным подвесом. Это также можно делать без штробы — просто прижать ППР лентой, как хомутом, притянув с двух сторон пластиковыми дюбелями с саморезами.

Заключение

На сегодняшний день полипропиленовые трубы для сантехники и отопления можно назвать самым востребованным, а также одним из самых качественных материалов. Полимеры сейчас все больше и больше оттесняют различные металлы и достойно занимают огромную нишу на рынке сантехники.

какие бывают, особенности разных методов, где применяются

В наше время очень популярна пайка труб из полиєтилена (ПЭ), а также полиропилена (ПП). Эти технологии применяются достаточно часто благодаря некоторым достоинствам данных типов способов пайки.

В хозяйстве эти варианты незаменимы. Их можно применять для тепловых, водопроводных и других сетей, которые должны быть водостойкими или водопроводящими.

В этих случаях большинство мастеров используют именно полипропиленовые трубы, так как данный материал соответствует этим требованиям.

Аналоги из металла намного дороже, чем пластиковые материалы. ПП не подвержен коррозии, в отличие от стали или любых других, даже нержавеющих металлов.

Содержание статьиПоказать

Введение

Работа с пластиком несложная. Такую технологию пайки самостоятельно сможет освоить даже новичок. Впрочем, если вы сомневаетесь, доверьте работу мастеру или найдите в помощь напарника с опытом.

Существуют различные таблицы пайки полипропиленовых труб, созданные для помощи неопытным мастерам. В этих таблицах обычно указываются температура пайки, время охлаждения готового соединения и даже время самой работы.

Соединяются трубы быстро — всего за несколько минут. Это не значит, что можно торопиться, ведь в спешке элементы можно испортить или упустить некоторые важные моменты.

1. Белый цвет лучше использовать в помещении, потому что на улице в условии перепада температур и смены погоды прочность таких труб снижается.
2. Серые полипропиленовые детали лучше всего проявляют себя в отопительных системах, домашнем водопроводе и других бытовых сферах.
3. Черный цвет означает, что труба обладает повышенной устойчивостью к факторам внешней среды и может применяться в канализационных системах.

ПП зелёного цвета плохо выдерживают внутреннее давление, а потому цена на такие трубы ниже, чем на остальные типы. Они отлично проявляют себя на дачных участках в составе систем полива и орошения.

Большая часть труб зеленого цвета хорошо справляется с холодными потоками воды. Пластиковые трубы служат относительно долго. Металлические соединения, конечно, превосходят их в этом, но не существенно.

Некоторые производители полипропиленовых труб создают элементы со сроком годности в десятилетия.

То, насколько долго прослужит пластиковая конструкция, зависит не только от места производства и качества самого материла, но и от того, насколько тщательно мастер обрабатывает швы.

Выбор аппарата

Аппарат для работы с полипропиленом называют также «утюгом» или, более привычным «паяльником». Если пригодится он вам единоразово, то вместо покупки можно арендовать его в центрах проката строительного оборудования.

Если же паяльник нужен вам для личного пользования, выгоднее будет просто приобрести его.

Аппарат для сварки может быть полностью ручным, полуавтоматическим или автоматическим. Насадки для «утюга» подбираются для каждого типа пайки.

Работа паяльником достаточно оперативная, так как после выполнения отдельного шва выключать его не обязательно. Кроме аппарата для работы нужны специальные ножницы.

Если же ножницы режут полипропиленовые трубы неаккуратно, края можно отшлифовать углошлифовальной машиной. Перед работой стоит познакомиться с инструкцией ко всем вашим инструментам. Об остальных правилах расскажем мы.

Выбор труб и фиттингов

В зависимости от назначения, материала и свойств труб, они могут иметь 4 вида маркировки. В основном они зависят от того, вода какой температуры будет по ним течь.

Это могут быть трубы для горячего и холодного водоснабжения, а также для смешанной подачи воды (и холодной, и горячей). Маркировка труб:

Если полипропиленовые трубы будут использоваться для подачи холодной воды (до 20 градусов), то таким требованиям будет соответствовать маркировка PN 10. Такие модели можно использовать и для водного обогрева полов (температура воды 40-45 градусов).

Если по ним будет идти не только холодная, но и горячая вода, ищите маркировку PN 16. Она ставится на полипропиленовых изделиях, выдерживающих температуру до 60 градусов.

Трубопровод с горячим водоснабжением до 95 градусов паяется из труб PN 20 и PN 25.

Цена имеет значение. Вариант «подешевле», создает риск некачественного протекающего соединения, которое не соответствует маркировке.

«Соединять» детали различных производителей не стоит. Фиттинг и муфта одного завода могут не подойти к трубам другого как по размеру, так и по составу элементов.

Полипропиленовые и полиэтиленовые трубы схожи по многим характеристикам. Главное — оба эти материала не выдерживают слишком высоких температур и быстро плавятся.

Но также, благодаря особенностям пластика, они не проводят электрический ток и немного весят. Это удобно при транспортировке и во время работы. Изделия из ПП и ПЭ устойчивы к ударам и давлению.

В отличие от ПЭ изделий, полипропиленовые морозостойкие и лучше переносят жару. Кроме того, полипропиленовые элементы тугоплавкие и прочные, но при этом менее гибкие и эластичные, чем полиэтилен.

Цвет ПП труб тоже имеет своё значение. Производитель не окрашивает их в зависимости от политики компании. На производстве при помощи цветов обозначают, в какой области может эксплуатироваться их продукт.

Температура

Перед тем, как работать с пластиковой трубой, её нужно очистить от всех посторонних загрязнений: частичек грязи и пыли, мелких предметов, насекомых и прочего.

Поверхность детали обезжиривают спиртовыми растворами. Помещение для работы тоже лучше очистить, чтобы элементы не загрязнились вновь уже в процессе пайки.

Утюг нагревают до 270 градусов по Цельсию. После достижения этой температуры заранее приготовленные детали надевают на насадки аппарата как можно ровнее. Пайка будет неправильной, если сама деталь сядет неровно.

В этом случае трубопровод может «давать сбои» или течь. Если паяльник полностью исправен, то время, за которое вы справитесь с работой, будет зависеть только от толщины трубы.

Не начинайте работу, если паяльник не прогрелся до конца. Чтобы швы качественно соединяли конструкцию долго, стоит потерпеть.

Слабый нагрев сделает соединение менее целостным, и трубопровод может в скором времени дать течь. Элементы, которые вы соединяете между собой, в идеале должны нагреваться одновременно, а деталь на насадке должна быть установлена до конца.

Чтобы лучше ориентироваться в этом, можете отметить предел детали на ней маркером. Следите за состоянием элемента: при перегреве он становится мягким, а само соединение быстро подвергается деформации.

Соединение элементов

После того, как материал расплавится, детали быстро достают из паяльника и ровно соединяют между собой, немного надавливая на них. Не стоит применять слишком большую физическую силу или прокручивать элементы.

В инструкции к деталям все производители указывают, что крутить детали не рекомендуется. Опытные мастера же делают это ловко и проворачивают их на пару градусов для лучшего вхождения одного элемента в другой.

Это нужно, когда материалы плотные и соединяются с трудом. Важно держать составляющие ровно для аккуратного стыка. Если шов получится кривым, пострадает герметичность конструкции. Неровный шов разъединить не удастся.

В этом случае соединение придется разрезать и варить заново. Неровно приваренная соединительная часть повторно использоваться уже не может. Удобнее собирать конструкцию, начиная с крупных её частей.

Сварка может быть двух типов: диффузионного и муфтового. Муфтовая сварка нужна для труб маленького диаметра, в которых легко «испортить» поток воды. Для неё применяют соединительные элементы, такие как фиттинги или муфты.

При диффузионной сварке трубы входят одна в другую, что возможно только для большого диаметра деталей.

Завершение

После завершения пайки, конструкцию нужно остудить в течение нескольких минут. Не стоит делать этого при помощи воды, лучше просто оставить их ненадолго «полежать» неподвижно. Так закрепляется качество и герметичность соединения.

С пайкой пластиковых труб легко справиться кому угодно. Но работа получится «как надо» только если соблюдать правила работы и техники безопасности, а также посоветоваться с опытным мастером.

Трубопровод, в создании которого вы учли все требования, долго прослужит в хозяйстве и сэкономит ваше время на ремонте. Поначалу вы можете испортить несколько элементов, но не переживайте, практика исправит это.

Паяльные жала | | DIY RADIANT HEAVING

Чистая труба и фитинги скважина

Содержание

Любой сантехник скажет вам, что чистка является ключом к созданию твердых, доказательств утечки во время падения медных труб. Медь окисляется. Со временем блестящий медный блеск сменяется тусклым коричневым налетом окисления. Удаление этого покрытия необходимо для создания идеального сантехнического соединения. Наждачная ткань сантехника, стальная мочалка, наждачная бумага, наждачная шкурка и пескоструйная обработка — все это методы, используемые для удаления коричневого слоя окисления и восстановления блестящего, легко поддающегося пайке медного блеска.

Необходимо тщательно очистить как внешнюю часть трубы, так и внутреннюю часть фитинга… .даже новые трубы и фитинги. Чем чище труба, тем лучше соединение.

Слегка флюсуйте обе поверхности, подлежащие пайке.

Затем паяльную пасту наносят на внешнюю сторону медной трубы и внутреннюю часть припаиваемого фитинга. Нет необходимости наливать огромные куски флюса на медь. Достаточно легкого ровного покрытия. Кисточку или две для флюса следует приобрести вместе с тюбиком паяльной пасты. Это не всегда легко, но старайтесь содержать использованную щетку в чистоте, храня ее между использованиями в пластиковом пакете.

Подготовка нескольких соединений

Сантехнические работы — это упражнение, позволяющее добраться из пункта А в пункт Б максимально чисто и легко. Как правило, проще всего подготовить несколько соединений и спаять их за один блок. Часто вы можете построить большую часть вашей системы трубопроводов и просто позволить холодным соединениям держаться вместе, пока вы не будете готовы припаять всю сборку. Преимущество этого заключается в том, что вы можете «проверить подгонку» всего вместе, не прибегая к жесткой пайке соединений, которые может быть сложно разъединить.

Одним заметным исключением из этой процедуры может быть большое количество труб и фитингов, свисающих ниже ключевой вертикальной трубы. Срезной вес большого сантехнического узла под этим непропаянным соединением гарантирует неприглядный и раздражающий обвал меди. Решение состоит в том, чтобы просто припаять один или два соединения и решить проблему, обеспечив прочное соединение, чтобы выдержать вес узла, расположенного ниже.

Иногда делают несколько таких «опорных» соединений, чтобы большую часть сантехники можно было «подгонять» вместе.

Подача тепла

Когда вы «сухую подгонку» нескольких соединений и ваши очищенные и профлюсованные фитинги готовы к пайке, помните об одном важном факте, а именно: припой течет в направлении нагрева . Припой будет течь даже в гору.

Соединение между фитингом и трубой (т. е. место, где припой в конце концов попадет в фитинг) НЕ находится там, куда вы хотите направить пламя горелки. Вы хотите, чтобы припой затекал в фитинг и вокруг него, поэтому нагревайте корпус фитинга и наклоняйте припой, следуя за ним.

Например, если вы паяете медное колено, горелка должна быть направлена ​​ближе к изгибу колена, а не к краю фитинга. Если вы не находитесь в замкнутом пространстве, попробуйте немного подвигать горелку вокруг фитинга, чтобы максимизировать равномерный нагрев. В то же время осторожно коснитесь припоем соединения, которое вы будете паять. Сначала соединение будет слишком холодным, чтобы расплавить припой. Продолжайте проверять его каждые несколько секунд, пока фитинг не станет достаточно горячим, чтобы довести припой до точки плавления. Вы хотите, чтобы тепло от горячего фитинга расплавило припой, а не пламя горелки. На самом деле, НИКОГДА не используйте горелку для плавления припоя. Когда сам фитинг станет достаточно горячим, чтобы расплавить припой, вы можете отключить горелку и позволить припою проникнуть в соединение.

Горячий фитинг плавит припой, а не пламя горелки

Старайтесь не перегревать фитинг. Это только выжжет флюс и затруднит получение хорошего, плотного шва.

Нет необходимости подавать столько припоя, чтобы он вытекал из нижней части фитинга. Хорошее эмпирическое правило: используйте длину припоя, эквивалентную размеру припаиваемого фитинга. Другими словами, если вы припаиваете фитинг на ¾ дюйма, используйте припой на три четверти дюйма. Фитингу диаметром 1 ½ дюйма потребуется кусок припоя длиной 1 ½ дюйма, чтобы заполнить соединение.

Как правило, рекомендуется давать фитингу или фитингам естественное охлаждение. Следует избегать опрыскивания или обливания водой.

Кроме того, при пайке в ограниченном пространстве, например, в полостях балок и опорных стенах, всегда соблюдайте мощность пропановой горелки. Защитите любые легковоспламеняющиеся поверхности, защитив их от пламени куском листового металла. Помните, что язычок паяльной горелки может выходить далеко за пределы припаиваемого фитинга. Хорошая техника пайки требует большего, чем хорошее соединение без утечек. Будьте бдительны, организованы и всегда надевайте защитные очки.

Как качественно паять полипропиленовые трубы водопровода | vseznayko.com.ua

Трубы полипропиленовые – недорогое и практичное решение для монтажа сантехнических систем своими руками. Как паять полипропиленовые трубы, сегодня может рассказать любой мастер, хоть раз сталкивавшийся с такой работой. Но получить прочные, герметичные соединения и, следовательно, долговечную систему водоснабжения можно, только тщательно придерживаясь технологии пайки полипропиленовой трубы. А для этого нужно знать все особенности таких труб и работать с ними.

Неопытный мастер сможет создать надежный полипропиленовый трубопровод

Как паять полипропиленовые трубы

Начинающий мастер вполне способен паять трубы самостоятельно. Существует пошаговая технология пайки полипропиленовых труб. Вы можете потратить время, и преодолевая неизбежные ошибки, научиться делать надежные и прочные соединения полипропиленовых труб своими руками, либо обратиться за помощью к профессионалам. Однако технология пайки полипропиленовой трубы не так уж сложна, и соединить две пластиковые трубы с помощью фитингов можно даже без особого опыта.

Важно! Главное точно выдерживать температуру и время нагрева элементов, от этого зависит качество соединений.

Важно знать, а как паять полипропиленовую трубу. Обычно любители используют дешевое, некачественное оборудование, профессионалы — дорогое и престижное. Но дело не столько в стоимости, сколько в нагревательном устройстве и насадках. От этой методики зависит, насколько хорошо будут прогреваться фитинги и трубы.

Качество соединения труб зависит от используемого оборудования

Основные ошибки начинающего мастера, и неправильная пайка полипропиленовой трубы подходят в таких ситуациях:

• Трубы ПНД надежно скреплены между собой слоем расплавленного пластика, поэтому не нужно прокручивать трубы в арматуру во время охлаждения. Качественно паять в этом случае не получится, сцепление полипропиленовой трубы с фитингом будет хрупким, и через некоторое время потеряет герметичность;
• пайка полипропиленовых труб своими руками предполагает разное время нагрева фитингов для труб разного диаметра, и как не перегреть трубу или фитинг, так и не прогреть. Можно предварительно потренироваться пайке полипропиленовой трубы и фитингов, и проверить полученное соединение, разрезав его ножовкой вдоль;
Пайка
• полипропиленовой трубы или трубы ПНД возможна только после предварительной подготовки самой трубы. Соединение не будет прочным, если элементы комбинированные (штуцер и труба) предварительно не обезжирить в местах пайки;
• конец трубы, обрезанный ножовкой или другим инструментом, обязательно зачистить, удалив заусенцы и проверив геометрию реза. Правильный срез имеет форму круга и сделан под углом 45? к плоскости трубы. Пайка полипропиленовой трубы, имеющей овальную форму в плоскости среза – верный путь к некачественному соединению;
• при прокладке магистрали нужно следовать от источника к потребителям, осуществляя соединения в тех местах, где будет удобно работать паяльником для пластиковых труб;
• традиционная ошибка новичка – установка системы в холодное время года. Многие не знают по неопытности, при какой температуре можно паять полипропиленовую трубу, между тем такие изделия чувствительны к холоду и не могут быть надежно соединены. Опытные мастера при температуре воздуха ниже +5С такие работы не проводят.

Надежное соединение можно получить только при правильной обработке участка трубы

Совет! Пайка полипропиленовых труб своими руками некачественным инструментом при простой и незамысловатой операции превращается в долгое и мучительное мероприятие. Используйте хороший инструмент, если его нельзя купить, то арендовать точно можно.

Правила пайки полипропиленовой трубы допускают способ раздельного нагрева фитинга и трубы. Вы можете использовать этот метод, если нет другого способа установить надежное соединение. Например, так припаивать пнд трубы в местах, к которым ограничен доступ – в пространстве между стенами или для врезки тройника в существующую систему.

Температура пайки полипропиленовых труб

Как качественно спаять полипропиленовую трубу? Очень легко, главное — это практический опыт, но для его получения потребуется некоторое время. Качественное, герметичное соединение трубы любого диаметра можно получить только в том случае, если правильно выдерживается не только температура нагрева, но и время остывания расплавленного пластика. Если во время пайки перегреть трубу ПНД, материал превращается в пористую, хрупкую структуру.

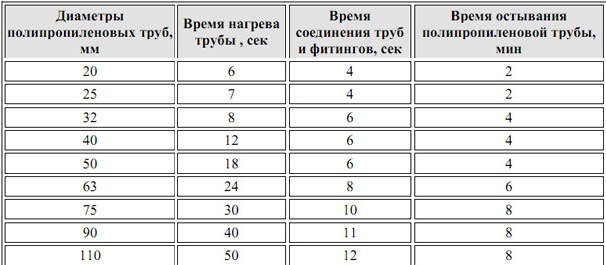

Время пайки полипропиленовой трубы зависит от ее диаметра и от производителя, дополнившего трубу армированным слоем, либо выпустившего трубу полностью из полипропилена. Пайка полипропиленовых труб своими руками будет правильной, если увеличить время прогрева, а соответственно и охлаждения в зависимости от диаметра трубы, руководствуясь табличными данными.

Таблица 1

Наружный диаметр труб, мм	Шестнадцать	двадцать	Двадцать пять	Тридцать два	Сорок	Пятьдесят	Шестьдесят три	Семьдесят пять	Девяносто	Сто десять
Расстояние до метки, мм	Тринадцать	Четырнадцать	Пятнадцать	16,5	Восемнадцать	двадцать	Двадцать четыре	Двадцать шесть	Двадцать девять	32,5
Время прогрева, с	Пять	Шесть	Семь	Восемь	Двенадцать	Восемнадцать	Двадцать четыре	Тридцать	Сорок	Пятьдесят
Технологическая пауза не более, С	Четыре	Четыре	Четыре	Шесть	Шесть	Шесть	Восемь	Восемь	Восемь	Десять
Время охлаждения, мин	Два	Два	Два	Четыре	Четыре	Четыре	Шесть	Шесть	Восемь	Восемь

Важно не только время нагрева и охлаждения. Важно и то, при какой температуре нужно и можно паять полипропиленовую трубу. Как минимум, температура окружающей среды должна быть положительной (не менее +5?С), а температура нагрева трубы составляет, по Шефу, 260?С. Только при этих температурных коэффициентах возможна правильная пайка полипропиленовой трубы.

Чем больше диаметр труб, тем дольше их нужно прогревать для пайки

В комплекте с инструментами для пайки труб ПНД (паяльник) почти всегда идет небольшая брошюра, в которой кратко рассказывается, как правильно паять полипропиленовые трубы методом термодиффузии.

Как правильно паять полипропиленовую трубу

Прежде всего, проверьте трубу на наличие полостей, шероховатостей и вмятин. Если все хорошо, то алгоритм такой:

• необходимо уточнить, при какой температуре паяется полипропиленовая труба выбранного Вами диаметра, какая должна быть «технологическая пауза» и время остывания соединений;
• для оснащения паяльника для труб насадками необходимого размера. Тем, кто знает, как правильно паять полипропиленовые трубы, насадки большего диаметра, если их несколько, располагают ближе к ручке паяльника. Это оправдано, если паяльник имеет форму меча, и удобно в случае трубчатого паяльника для труб ПНД;
• установите необходимый уровень температуры на трубном паяльнике с помощью регулятора. Если на приборе нет индикатора температуры, подождите, пока паяльник нагреется, а индикатор на самом приборе погаснет;
• обрезать, при необходимости, трубу до нужного размера.

Световой индикатор на корпусе паяльника подскажет, когда прибор будет готов к работе.

Сморщи! Температура пайки полипропиленовой трубы достаточно высока, и есть риск ожога от случайного прикосновения к нагретым элементам. Обязательно надевайте защитные перчатки.

Соединение полипропиленовой трубы без пайки

Метод «холодной сварки» — это решение, как соединить полипропиленовую трубу без пайки. Используется специальный тип муфты ПНД и специальный клеевой состав. Не все полипропиленовые трубы подходят для этого метода, предпочтительнее использовать беспаечные соединения тогда, когда нет возможности работать с паяльным оборудованием. Как паять полипропиленовую трубу, если в помещении запрещено использовать электронагревательные приборы? Для решения этой проблемы были созданы так называемые «скользящие» и «компрессионные» фитинги.

Склеивание полипропиленовой трубы с фитингом, дополненным резьбовым соединением, позволит подключить к действующей магистрали металлические или металлопластиковые трубы. Компрессионный фитинг позволяет создать неразъемное соединение, но требует специального инструмента.

Пайку трубы ПНД своими руками можно не проводить, если соединять трубы и фитинги натяжными шайбами. Недостаток этого способа в том, что нужен специальный инструмент, да и навык работы не помешает.

Компрессионный фитинг позволяет надежно соединить полипропиленовые трубы без пайки

Более сложный вопрос, как спаять полипропиленовые трубы, случайно поврежденные в процессе эксплуатации, без специального оборудования. Но определенная температура для пайки полипропиленовой трубы имеет решающее значение, поэтому вам все равно придется найти паяльник, чтобы заменить вышедший из строя узел или фитинг. В крайнем случае можно использовать специальный клей или мастику для полипропиленовых труб.

Чтобы новая система водоснабжения не преподнесла сюрприза в виде протечки, ее необходимо протестировать перед вводом в эксплуатацию. Самый простой способ проверить пайку полипропиленовой трубы в местах стыков с фитингами и переходниками – это испытание системы избыточным давлением. . Знания о том, как правильно паять полипропиленовую трубу с фитингом, как паять полипропиленовую трубу и как соединять полиэтиленовые трубы, можно получить из любого источника — даже из Интернета. Посмотрев небольшой видео-урок, легко получить представление, как правильно паять полипропиленовую трубу любого производителя. Поэтому даже начинающим мастерам вполне под силу монтаж технически сложных и надежных систем трубопроводов. Но специалистами становятся только те, кто придерживается технологии и правильно выбирает температуру пайки полипропиленовых труб.
