Делая ремонт в собственном доме, часто дело касается потолка, потому как он создает общую картину всего интерьера квартиры. Делает акцент на общем дизайне или скрывает недостатки. Парящий потолок со световыми полосами всегда делает помещение привлекательным, светлым, просторным. Создавая «парящий» потолок над головой следует ознакомиться с техникой монтажа, а также выбрать подсветку, которая и создаёт «эффект парения».
Характеристика парящего потолка
В парящем потолке с линиями есть один важный фактор – подбор правильной подсветки. Именно правильный монтаж каркасной основы, а также подсветка делают потолок красивым и ухоженным.
Парящий потолок из гипсокартона в спальне над кроватью
Для воспроизводства парящих линий на потолке не нужно больших вложений. Он создаётся своими руками, следует быть аккуратным и точным в расчётах.
Парящий потолок должен быть в одной плоскостиВыделяется 3 вида парящих потолков:
- Одноуровневый – ниша для подсветки монтируется на черновом основании. Светодиодная полоса для потолка монтируется по периметру плоскости.
Одноуровневый потолок с подсветкой по периметру
- Двухуровневый – первый ярус зашивается гипсокартоном. На этом ярусе создается короб для скрытой подсветки.
Двухуровневый гипсокартонный парящий потолок
- Многоуровневый – третьим и четвертым уровнем служат криволинейные конструкции, а также круги, квадраты.
Многоуровневый потолок из гипсокартона
Отличительные черты потолка с парящими линиями:
- Визуально увеличивает комнату;
- При желании углы поверхности округляются;
- Быстрота и простота производства.
- Стоимость материалов сравнительно невысока.
- Светодиодные полосы монтируются в потолок легко и быстро.
Недостатками является сокращение высоты комнаты, а также нелепость данного потолка в малом помещении. Варианты парящих линий на потолке можно увидеть в прилагаемом фото.
Парящие линии на гипсокартонном потолкеПарящие линии на потолке создают иллюзию паренияТребуемые материалы для создания потолка со световыми линиями
- Гипсокартон потолочный 9.5 мм.
- Профили: ПНП, ПП, алюминиевый для светодиодной ленты.
- Подвесы для крепления потолочного профиля.
- Дюбель-гвозди и анкер-клинья 6*40,6*60.
- Шурупы для крепления профилей, подвесов 11 мм, для гипсокартона 3.5*25 мм.
- Электрические провода для проводки.
- Для световой полосы в потолок: LED-лента, оргстекло, пластиковые уголки (самые маленькие).
- Клей ПВА.
- Грунтовочные смеси.
- Шпаклевочные материалы для армирования швов, лента-серпянка.
- Финишная шпаклевка.
Материалы приобретаются из расчета на 10 % больше.
Светильники для парящего потолка
Чтобы сделать эффект «парения» со световой полосой в потолке следует правильно подобрать осветительные приборы. Используются лампы дневного света, устанавливаемые в скрытой подсветке. Лучше использовать светодиодную ленту, выбор которой велик по цветовой гамме и по количеству диодов на 1 кв.м.
Светодиодная лентаЛЕД-лента спаренная мощнаяСейчас дизайнеры предлагают готовые решения, использовать короба под светодиодную ленту, закрытую оргстеклом. Делается это просто. Для установки светодиодных полос в потолок существует 2 метода: самодельные конструкции и с использованием готовых встраиваемых коробов.
Специально предназначенный короб для светодиодной лентыВ центре потолка обычно вешается люстра как основное освещение. Только в одноуровневом потолке люстра не должна быть громоздкой. Большие красивые люстры вешаются в высоких комнатах с многоуровневыми конструкциями. Но, в основном, при создании «парения» осветительные приборы в центре комнаты отсутствуют.
Эскиз создания потолка со световой линией
Первое, что нужно сделать – начертить эскиз потолка. Следует точно знать, сколько будет уровней, какая будет применяться подсветка? Выбрав световые полосы на потолок, получится один или 2 уровня. Если предусмотрен второй уровень, тогда он будет на порядок меньше первого, допустим, парящий квадрат в центре.
Для одноуровневого потолка на бумаге чертится эскиз под металлический каркас. Но, с нишей для подсветки. На создаваемом чертеже отмечаются все размеры, точки пересечения профилей, а также места крепежей. В обязательном порядке чертятся листы гипсокартона. Стыки листов имеют большое значение, поскольку в этом месте должна быть поперечная планка из профиля. Все размеры указываются в единице измерения – миллиметры.
Чертеж потолка из гипсокартонаВнимание. Указав единицу – сантиметры, можно сбиться в расчетах, что грозит неправильным монтажом металлического каркаса.
Отдельно, составляется план-схема для электропроводки. Заранее уточняются места вывода проводов для подсоединения светодиодной ленты, розеток, выключателей. А также указывается подсоединение проводки к распределительной коробке.
Электросхема подключения светодиодной лентыПодготовка имеет значение
Проведенная работа перед монтажом металлического каркаса будет указывать на прочность всей конструкции. Подготовительные работы включают в себя следующие процессы:
- Помещение, где создаётся парящий потолок со световыми линиями из гипсокартона, освобождается от предметов, мешающих работе (мебель, шторы, люстры).
- В случае обнаружения трещин, требуется провести армирование и шпаклевание.
- Вся поверхность потолка покрывается грунтовкой.
Не заделанные трещины на потолке в дальнейшем могут негативно отразиться на гипсокартонной конструкции. Если потолок не покрывается грунтовкой, а дом (квартира на последнем этаже) холодная, возникнет грибок, что так же отрицательно скажется на подвесной гипсокартонной конструкции.
Черчение на черновом потолке
Для занятия по черчению линий для металлических профилей понадобятся инструменты:
- Лазерный уровень. Обычный строительный так же нужен, но построение ровных линий на потолке будет затруднительным.
- Карандаш или цветной мелок. Хорошо, если есть отбивочный шнур. С его помощью легче всего оставлять на плоскости стен и потолка ровные линии для каркаса.
- Метр или рулетка.
Изначально, в комнате нужно измерить высоту всех углов. При нахождении самой низкой точки делается отметка. От чернового потолка производится отступ вниз на 8 см минимум. В этом же углу на потолке отмечается такая же точка с отступом 8 см. Что это значит? По этим точкам через всё помещение по периметру проводятся линии. Создается разметка для ниши под парящие линии. Чем шире ниша – тем больше линия. Здесь вступает в силу правило – размера комнаты. В помещении малой квадратуры на потолке широкие световые полосы неактуальны.
Чертеж парящего потолка в 1 уровеньНа потолке с шагом 60 см проводятся полосы для потолочного профиля. На данных полосах выставляются точки крепления подвесов – через каждых 50 см. перпендикулярно линиям на потолке отмечаются места крепления поперечных для крепления гипсокартона. Они имеют такой же шаг – 60 см. Должны получиться ячейки 60х60.
Разметка для парящего потолка из гипсокартона готова.
Монтаж гипсокартонного парящего потолка со световыми линиями
Создание парящего потолка со световыми линиями требует внимательности, времени для проверки точности выполнения работы. Вся работа разделена на этапы формирования потолочной конструкции. Первым выступает производство металлического каркаса. Его особенности: правильный выбор крепежей, проверка точности создаваемой плоскости, прочность, жесткость.
Создание каркасной основы для парящего потолкаВторым этапом является обшивка гипсокартоном. Здесь есть правила, упущение которых приведет к скорой деформации и трещинам на потолке. Третий этап – установка парящих линий в потолок. Эффект парящего потолка зависит от правильно подобранной подсветки, а также точность её установки.
Парящая линия на потолке из гипсокартонаЧетвертым этапом является армирование стыков, грунтование, шпаклевание. На данном этапе главным выступает качество материала и правильность выполняемой работы.
Армирование углов и стыковФинишный, завершающий весь процесс этап – отделка потолка. Это может быть покраска, оклейка однотонными обоями, декоративная отделка.
Финишная отделка парящего потолкаКрепление профилей для металлического каркас парящего потолка
Металлический каркас является основой для парящего потока. Правильность его выполнения отражается на всем потолке со светодиодными полосами. При создании каркасной основы учитываются такие факторы, как: усадка нового здания, возраст дома (особенно старые частные дома), процент влажности, температурный режим. Если парящий потолок со светодиодной полосой создается в теплой квартире, а многоквартирный дом устойчивый, тогда поперечные в каркасе устанавливаются только в местах стыков ГКЛ. Но, если же здание неустойчивое и подвержено многим внешним факторам, то каркасная основа должна быть капитальной, прочной. Для усиления поперечные устанавливаются с определённым шагом.
Итак, создание металлической обрешетки начинается с установки направляющих профилей. Обозначения: ПНП – потолочный направляющий профиль или UD – европейская маркировка.
Фиксация профиля на потолкеПотолочный профиль крепится дюбель-гвоздями 6/40 к потолку по крайней линии. Шаг крепления таков: от края отступить 15 см. после каждые 25 см. последний дюбель фиксируется также от края профиля на 15 см. ПНП крепится по всему четырехугольнику на потолке.
Далее потребуются вырезанные кусочки из потолочного профиля ПП (он же CD). Длина такого отрезка равна расстоянию начерченной линии от потолка по стене (100 мм). Стойки крепятся маленькими саморезами к направляющему профилю на потолке. Шаг крепления стоек – 30 см. Они создают жесткость, прочность конструкции.
К стойкам фиксируется еще один направляющий профиль в который будут вставляться потолочные профили. По всему потолку по отмеченным точкам на анкер-клины крепятся прямые подвесы. Крепежи вставляются в «ушки» подвесов и забиваются молотком. Для соблюдения ровности и формирования единой плоскости через всю поверхность натягивается нить. Ориентируясь по этой нити, а также при помощи уровня вставляются в направляющие и крепятся к подвесам потолочные профили.
Потолочный профиль вставляется в направляющийСхематическое изображение создания каркасной основы для потолкаПеремычки создаются из ПП. Они прикрепляются к потолочному профилю крабами. Для жесткости крабы крепятся не только застежками, но и саморезами.
Использование крабовПо окончанию вся металлическая обрешетка проверяется на жесткость, прочность и ровность. Это является важным пунктом, потому как неровный и хлипкий каркас не создаст парящей конструкции.
Готовая металлическая конструкцияВнимание. Проведение проводов среди металлических профилей происходит только в гофрированном рукаве, иначе при соприкосновении провода под напряжением с металлом произойдет замыкание. В месте подсоединения осветительного прибора к электропроводке нити кабелей выставляются на 20 см и изолируются.
Обшивка металлической основы гипсокартонными листами
Для начала следует из гипсокартона вырезать высоту потолочной конструкции. Данные отрезки крепятся к внешней стороне металлической обрешетки. Для этого применимы саморезы размером 3.5*25 мм.
Обшивка ниши под светодиодную ленту гипсократономПосле фиксации вертикальных отрезков ГКЛ обшивается весь потолок гипсокартонными листами. Здесь следует ознакомиться с правилами:
- Гипсокартонный лист фиксируется только на профиль. Не должно быть провисающих углов.
- Фиксация самореза проводится с шагом 15 см и от края листа 1 см.
- Стыки гипсокартонного листа не должны совпадать по горизонтали. Шахматный порядок обшивки создает прочность всей конструкции.
- Шляпка самореза не должна торчать над поверхностью, но и слишком глубоко также шуруп вкручивать не следует, поскольку это повредит поверхность листа.
При обшивке гипсокартонном металлической обрешетки следует еще раз проверить поверхность при помощи уровня, правила. Не должно быть перепадов в месте стыка ГК-листов.
Оформление ниши для световой линии по периметру созданного потолка своими руками
Поскольку потолок одноуровневый, ниша получается из чернового основания потолка и стены. Светодиодные полосы для потолка создаются в данном методе без профиля-держателя, который производится специально для данного освещения. Потребуется профиль для светодиодной ленты, пластиковые уголки минимального размера, оргстекло.
Ниша для светодиодной подсветкиДля выравнивания поверхности ниши, следует всю внутренность покрыть грунтовочной смесью, а после высыхания нанести ровный слой шпаклевки и оставить сохнуть. Сухая поверхность обрабатывается наждачной бумагой.
По мнению мастеров, в нише следует уложить изоляционный материал. Это может быть фольга или же иной фольгированный материал. Крепится он при помощи ПВА. Это создается для отражения света и изоляции.
По центру ниши, к потолку крепится профиль для LED-ленты. Поскольку лента греется, то профиль, по мнению специалистов, следует крепить не до самого конца ниши. Оставляется 3-5 мм. Выбор светодиодной ленты индивидуален. Видов диодной полосы много: различного количества диодов на 1 метр, цвет, производитель.
Профиль, предназначенный для светодиодной лентыФиксация светодиодной ленты и установка стекла
В потолке с парящими линиями светодиодная лента для правильной работы подключается к диммеру. Это следует учитывать при подготовке к монтированию ленты. Светодиоды помещены на особое полотно, с обратной стороны имеющее липкий слой. Этим слоем следует закрепить ленту на профиле. Для подсоединения к диммеру, контроллеру, а также для подключения ленты нужно ознакомиться с правилами установки и эксплуатации.
Схема подключения светодиодной лентыПосле подсоединения осветительного элемента, включается напряжение в сети и проверяется правильность установки.
Следующим этапом идет фиксация оргстекла. Для этого нужно действовать по плану:
- Приобретается пластиковый уголок минимальных размеров 20х10, клей, маленькие саморезы с потайной головкой.
- С уголка срезаются боковые части таким образом, чтобы получились полоски. Данные пластиковые полосы фиксируются с внутренних сторон ниши таким образом, чтобы края совпадали с внешними уголками. Для надежной фиксации применяются распорки.
- К приклеенным полосам фиксируются саморезами пластиковые уголки, смотрящие внутрь. Шляпки саморезов «утопляются» – после того, как будет сделано отверстие саморезом, на этом месте пустой битой нужно сделать 2-3 витка. Получится углубление для шляпки. Полочки, на которых будет держаться оргстекло готовы.
Конструкция получается разборная. Если требуется ремонт или установка дополнительной подсветки световых полос, тогда одна сторона поднимается, заводится стекло и прикручивается обратно.
Световая полоса на потолке в нишеЗазоры, оставшиеся внизу на стыке пластика и гипсокартона, заделываются шпатлевкой или акриловым герметиком.
Установка светодиодной ленты и отделка потолка
Светодиодная лента клеится на установленный в нише профиль. После чего подсоединяется к электропроводке, диммеру, согласно схеме установки ленты.
Внимание. Не следует ленту клеить до самого конца ниши. Поскольку она нагревается, идет расширение. По концам ниши оставляется зазор хотяб в 5 мм.
Когда LED-лента будет установлена, её следует проверить на правильность подключения. Для этого используется выключатель, а также пульт управления.
Вся поверхность гипсокартонного потолка покрывается грунтовкой. В местах стыков ГКЛ грунтовочная смесь накладывается кисточкой. Все швы покрываются армированной лентой и шпаклевкой «Кнауф Фуген». Этой же смесью закрываются все места крепежей.
Далее потолок отделывается в зависимости от задуманного дизайна – краска, обои, декоративные покрытия.
Световые полосы в потолке — это дизайнерская задумка необычного потолочного освещения, которая делает всё помещение светлым, ухоженным, необычным.
Видео:
Видео:

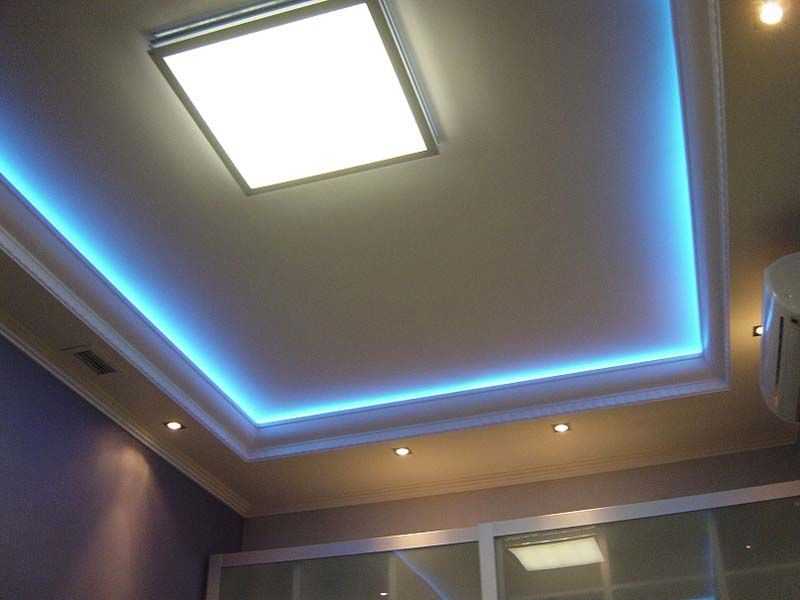

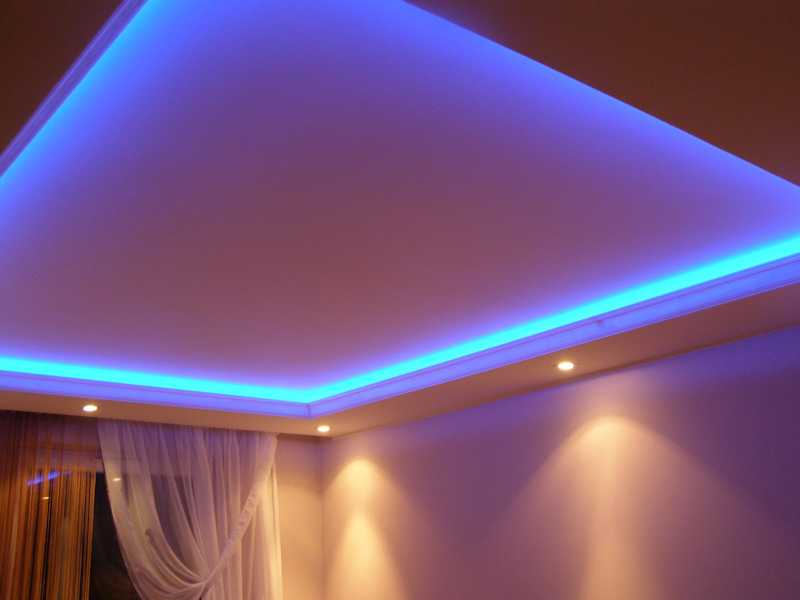

Потолок из гипсокартона с подсветкой
Облицовка поверхности потолка с применением дополнительных световых элементов всегда смотрится привлекательно. Это придает интерьеру индивидуальность. Потолок из гипсокартона со светодиодной подсветкой – отличный вариант, который очень редко используют многие люди. Это вызвано трудностями на стадии монтажа.
Оказывается, что процесс установки можно выполнить без привлечения профессиональных работников. Стоит лишь выполнять работы в технологической последовательности, соблюдать правила безопасности во время работы с инструментами и использовать качественный материал. Собрать такую гипсокартонную конструкцию может каждый.
Подготовительные работы перед выполнением монтажа
Содержание
- 1 Подготовительные работы перед выполнением монтажа
- 2 Достоинства потолков из ГКЛ с подсветкой
- 3 Почему предпочтительнее использовать светодиодную подсветку?
- 4 Монтаж потолка из ГКЛ
- 5 Облицовочные работы
- 6 Процесс подключения подсветки
- 6.1 Как сделать подключение?
- 7 Заключение
Для установки потолка из гипсокартона со светодиодной подсветкой не нужно покупать новейшие инструменты и обладать глубокими знаниями в электротехнике. Выполнение гипсокартонной конструкции потребует больше усилий, чем устройство в ней подсветки из светодиодов.
Главное требование – умение правильно соединять между собой провода. К основным инструментам для выполнения подсветки можно отнести: обычные отвертки, сверло и острый нож. Для монтажа самой подвесной конструкции потребуются ножницы по металлу, ножовки, строительный уровень (желательно лазерный) и рулетка. Карандаш необходим для нанесения отметок.
Для качественного осуществления работ должен быть в качественный чертеж и гипсокартон. Его нужно закупить с небольшим запасом.
Достоинства потолков из ГКЛ с подсветкой
К ним можно отнести:
- Материал позволяет создать сбалансированный уровень красоты и функциональности. Он придаст помещению неповторимый дизайнерский стиль.
- Гипсокартон очень легкий. Его установка не требует больших затрат труда. При наличии определенной базы знаний в электротехнике, можно сотворить у себя дома настоящий шедевр.
- Гипсокартонные потолки всегда ровные и гладкие, так как сооружаются из листов;
- Экологическая безопасность.
- Высокий уровень пожарной безопасности.
Почему предпочтительнее использовать светодиодную подсветку?
В качестве подсветки для потолка из гипсокартона можно использовать светодиодные ленты и светильники. Когда устроена многоуровневая конструкция с бортовыми нишами, лучше использовать ленту. Это последовательно установленные диоды. Они могут функционировать от сетей 12 и 24 В. Бывают ленты SMD, которые монохромно светятся белым, красным, синим и зеленым цветом, а RGB – универсальные.
Монохромные светятся только одним цветом, а универсальные излучают несколько цветов и функционируют только совместно с контроллером, ПУ. Число оттенков на них может достигать сотни.
Относительно исполнения светодиодные ленты классифицируют на:
- стандартные. У них нет защиты от влаги, поэтому применяются только в сухой среде;
- водонепроницаемые. Установлены в полимерный корпус-трубку. Редко можно встретить в помещениях, обычно в водной среде.
Подсветка потолка из гипсокартона бывает двух типов:
- Открытого. Осветительные устройства устанавливаются в конструкцию из ГКЛ в специальные отверстия. Возможен вариант подвеса.
- Скрытого. В данном случае световые приборы устанавливаются в специальные ниши. Они находятся между двумя уровнями потолка. В конечном итоге свет равномерно отражается от потолка и занимает всю площадь помещения. Образуется уникальная атмосфера. Одноуровневый вариант применяется для невысоких помещений, а многоуровневый в комнатах с высокими потолками.
Важно: вес подвесных светильников, если их планируется устанавливать, не должен быть больше 10 кг. Это вызвано малой несущей способностью обшивки.
Плюсы применения светодиодного освещения:
- одновременно низкая стоимость и хорошее качество освещения. Лента, прикрепленная по периметру помещения, будет светить гораздо лучше стандартной лампочки накаливания;
- малое потребление энергии и длительный эксплуатационный срок;
- установка очень проста. Достаточно просто приклеить ее на специальную липкую ленту;
- управление режимами работы и расцветкой осуществляется на расстоянии.
Минусы установки такого освещения на гипсокартонном потолке:
- чаще всего, уровень освещения помещения слишком мал. Это зависит от марки осветительных элементов;
- проводка требует переделывания;
- для безопасности нужно установить трансформатор, который понижает напряжение.
Монтаж потолка из ГКЛ
Монтаж потолка из ГКЛПотолок из гипсокартона можно выполнить своими руками. Процесс установки будет выполняться из следующих этапов:
- Первоначально выполняется разметка стен. От уровня потолка откладывается расстояние до нижнего уровня сооружаемого короба. После этого отметки соединяются горизонталью.
- Отмечается разметка коробка на потолке. Получившийся прямоугольник должен быть правильной формы.
- Процесс установки подвесной конструкции следует осуществлять с монтажа направляющего профиля. Специально для него должна быть заранее нарисована разметка. Потолочный профиль располагается палочками вниз, а настенный – в направлении противоположном стене. Направляющая крепиться на профиле основного каркаса.
- Изготавливаем стойки из потолочного профиля. Их делают из отрезков равных по длине высоте короба. По одной стороне выполняются пятисантиметровые надрезы, а внутренняя стенка отгибается во внутрь. Средний шаг стоек – 50 сантиметров. От этого зависит их количество.
- Выполненные стойки вставляются целой частью в направляющий профиль. После этого они прикручиваются специальными саморезами с шайбой.
- Делаются заготовки. Высота отрезков потолочного профиля должна соответствовать высоте нижней части короба. Длина этих профилей должна быть больше на 5 сантиметров для того, чтобы в будущем установить на них осветительные приборы. Делается количество заготовок равное числу стоек.
- Палочками вверх заготовки устанавливаются в направляющий стеновой профиль. Затем крепятся саморезами.
- Их обратный конец крепится со стойками-подвесами под углом 90 градусов.
- Получается конструкция каркаса короба с выступающими профилями. Они будут служить в качестве крепления полоски из гипсокартона, то есть полка для подсветки.
- На последней стадии выступающие каркасные торцы закрываются. На них по всей протяженности ставится направляющий профиль и фиксируется саморезами.
Рекомендация: не стоит делать отметки ориентируясь на стены. Далеко не во всех помещениях углы правильные. Поэтому контроль фигуры должен выполнятся непосредственно на потолке.
Таким образом получилась каркасная конструкция с подсветкой, а главное, своими руками.
Облицовочные работы
Облицовка потолкаПростота облицовки короба вызвана узкой формой полос из гипсокартона. Основное правило для оптимального качества – выполнять нарезку ровно и с учетом всех особенностей помещения.
Рекомендация: для более эстетического вида края материала нужно обрабатывать специальным рубанком. После этого с краев нужно срезать лишнюю бумагу.
Перед облицовкой потолка из гипсокартона с подсветкой нужно предварительно провести проводку.
Стадии облицовки:
- Полоса прикручивается к полке ниши. При малом расстоянии между ней и первым уровнем, можно вкручивать саморезы угловой битой.
- Облицовывается вертикальная часть короба. ГКЛ прикручиваются к направляющим и подвесным стойкам. Ими должны закрывать стыки.
- Происходит облицовка нижних элементов короба.
- В последний момент на выступающую часть крепится бортик. Он будет скрывать находящуюся на нише подсветку. Промежуток между его верхней кромкой и потолком рекомендуется принимать около 5 сантиметров. Верхняя кромка перед отделкой усиливается П-образным профилем.
Процесс подключения подсветки
Делая подсветку на потолке нужно иметь светодиодную ленту разных типов мощности. Кроме того, понадобится блок питания для преобразования высокого напряжения.
Светодиодная подсветка потолка должна подбираться с соответствующей мощностью. Измеряется сумма всех сторон ниши. Затем она умножается на мощность метра осветительной ленты. Получается требуемая мощность блока.
Нюансы:
- подключение светодиодной ленты в последовательном режиме не рекомендовано. Каждый подключенный друг за другом элемент будет светиться все тусклее;
- большой мощности блока питания соответствуют такие же размеры. Их нужно предварительно учесть при установке маскирующего бортика. Как выход из положения, можно для всех лент устанавливать отдельные блоки.
Как сделать подключение?
Монтаж подсветкиСветодиодная лента продается длиной по 5 метров, а ее обратная сторона способна клеиться к поверхности конструкции. Это позволяет ее устанавливать на вертикальные и горизонтальные элементы.
Прикрепить на свой потолок светодиодную ленту можно на полку в нище или на внутреннюю стену ботика. Вторая лента, которая будет удлиняться, должна располагаться параллельно первой. Далее в нишу помещается блок питания к месту вывода проводов. Вот и все подключение.
Заключение
Данная статья доказала, что выполнение потолка из гипсокартона своими руками со светодиодной подсветкой не займет много времени. Главное – наличие четкого алгоритма, чертежей и качественного материала. https://youtu.be/cu_l1JNB5ds
Как сделать фигурный потолок из гипсокартона своими руками
На что следует обратить внимание, прежде чем приступить к проекту светодиодного канала со штукатуркой
Делиться:16 марта 2022 г. Louis Schoeman
Wired4Signs USA предлагает один из самых больших ассортиментов светодиодных каналов для гипсокартона на рынке. Мы работаем вместе с четырьмя ведущими европейскими производителями гипсовых алюминиевых светодиодных каналов, поэтому мы всегда впереди и в курсе последних тенденций в отрасли.
Целью этой статьи является пошаговое руководство по процессу выбора штукатурки в профиле светодиодной ленты, а также выбора подходящей светодиодной ленты и системы диммирования, где это необходимо.
Цели проекта
A) Какова желаемая ширина вашей скрытой световой полосы?
Другими словами, какой ширины рассеиватель света вы хотели бы видеть после того, как установка гипсового трекового освещения будет завершена.
У нас есть ряд гипсовых алюминиевых светодиодных каналов шириной от 10 мм (0,39 дюйма) до 70 мм (2,76 дюйма).
Используйте параметры фильтра в нашем селекторе светодиодных каналов, чтобы изучить варианты: Профили светодиодных каналов — гипсокартон/потолок + грязь
B) Ограничения по глубине для вашего гипсового профиля
Еще один фактор, который следует учитывать, это наличие в области за алюминиевым светодиодным каналом без гипса каких-либо препятствий, таких как шпильки, балки и т. д.?
У нас есть светодиодные проемы для гипсокартона, которые спроектированы так, чтобы быть достаточно мелкими, чтобы не мешать опорной конструкции вашей стены при использовании, например, гипсокартона 1/2 дюйма. рекомендуется использовать светодиодную ленту с большей плотностью, чтобы избежать горячих точек и сохранить гладкую однородную поверхность.Например, наша линейка White Iris 120 или 180 светодиодов/метр подходит для низкопрофильных приложений.
Встраиваемые в стену профили для светодиодных лент Hide10 или Vario30-04 являются некоторыми примерами наших неглубоких профилей.
C) Желаемая функциональность вашего освещения
Концепция вашего светодиодного освещения для гипсокартона заключается в функциональном освещении или в создании характерного или декоративного освещения?
Если ваше светодиодное канальное освещение для гипсокартона предназначено для создания функционального или основного освещения без рамки , вам необходимо учитывать следующее:
- Угол луча — Более широкий канал светодиодной ленты из гипсокартона обеспечивает большее распространение света. Достижение функционального освещения с очень узким светодиодным каналом из гипсокартона будет сложной задачей в зависимости от размера комнаты.
- Рефлекторные пластины — Некоторые из наших светодиодных каналов для гипсокартона имеют дополнительный аксессуар в виде тщательно отполированных отражающих пластин, которые можно вставить в профиль для повышения светоотдачи на 15–25 %. RSL15 US, RPL35 US, RPL55 US, RPL70 US и Vario30-05 являются примерами светодиодных каналов для гипсокартона, которые включают эту опцию.
- Светодиодные рассеиватели — Тут надо помнить, что чем непрозрачнее (белее) линза, тем ниже светоотдача. Опаловые линзы могут снизить светоотдачу до 50 процентов, но с другой стороны, с их помощью гораздо проще добиться однородного покрытия без точек. Мы написали еще один блог, демонстрирующий различные типы доступных диффузоров и их влияние на светоотдачу: прочитайте наш сравнительный тест диффузоров PL55, чтобы узнать больше.
- Выбираем светодиодную ленту — Мы предлагаем Вам широкий ассортимент светодиодных лент производства США или Европы. Одним из факторов, который следует учитывать при выборе светодиодной ленты для вашего проекта, является учет максимальной мощности встраиваемого светодиодного канала, который вы выбрали. Номинальная мощность имеет важное значение для управления теплом вашей светодиодной ленты и сохранит ее срок службы и предотвратит перегрев вашей установки. У нас есть несколько диапазонов высокопроизводительных белых светодиодов, RGB и RGBW на выбор, используя функцию фильтра на нашем селекторе светодиодных лент. Просмотрите весь наш ассортимент светодиодных лент или взгляните на эти примеры белых светодиодных лент с высокой светоотдачей, таких как светодиодная лента White Iris 180, высокоэффективная лента White Magnolia, регулируемая лента белого цвета серии Sunrise или лента RGB + White серии Hibiscus. . Прочтите наш блог с рейтингом цветовой температуры по Кельвину, чтобы получить дополнительные рекомендации по выбору цветов белых светодиодных лент, и наше руководство для покупателей светодиодных лент, чтобы получить общую техническую информацию о выборе светодиодных лент.
С другой стороны, если целью установки светодиодной ленты в гипсе является установка без рамки или дополнительное освещение , то вам необходимо учитывать все вышеперечисленные пункты, но особенно обратите внимание на следующее:
- Однородная отделка — Бесточечная отделка более важна для декоративного освещения, поэтому этому аспекту следует уделить больше внимания. Рассеиватели из матового опала и наша непрерывная светодиодная лента White Lily COB помогут вам добиться такого же эффекта даже на очень неглубоких светодиодных каналах из гипсокартона.
- Светодиодная лента малой мощности — Для дополнительного освещения требуется меньшая светоотдача, что означает, что вы можете использовать светодиодную ленту меньшей мощности. Сниженное потребление тока означает, что потребуется меньше драйверов и управляющего оборудования, что снижает затраты и требования к проводке. Наши окружающие светодиодные ленты серии Decor идеально подходят для акцентного освещения таких элементов, как освещенные потолочные ниши и плинтусы.
- Светильники геометрической формы — Светильники специальной формы, такие как квадраты, прямоугольники, шестиугольники, могут быть разработаны с использованием светодиодных каналов для гипсокартона, которые поддерживают различные угловые соединительные аксессуары. Например, наш профиль Vario30-05 включает в себя угловые элементы с углами от 60 до 135 градусов.
- Освещение от потолка до стены — Вы можете получить непрерывные линейные световые линии, которые проходят от потолка к поверхностям стен, используя светодиодный канал из гипсокартона. Используя алюминиевое режущее лезвие, светодиодный канал для гипсокартона можно обрезать под углом или обрезать по длине. Чтобы узнать, как резать алюминиевые профили, прочитайте наш блог о методах резки. Некоторые из наших профилей для гипсокартона, такие как Vario30-05, включают в себя аксессуары для перпендикулярных углов, которые устраняют необходимость резки сложных скосов — просто отрежьте квадрат по длине и соберите угол для идеальной отделки!
- Бесшовные длинные прогоны — При установке непрерывных длинных линейных световых линий, стыков или швов желательно избегать, насколько это возможно, и для этого большая часть нашей штукатурки в светодиодных профилях доступна длиной до 3 м (10 футов) в стандартной или по требованию. В дополнение к этому, диффузоры для некоторых наших профилей, таких как крышка C9 Click для Vario30-04 и Vario30-05, доступны в рулонах длиной 4 м (13 футов), что позволяет нам экономически эффективно доставлять вам каналы для гипсокартона длиной 2 м ( 6,56 фута), при этом обеспечивая полностью бесшовные длинные световые линии.
D) Правильный выбор источника питания и контроллера
Мы поставляем и поддерживаем широкий спектр коммерческих источников питания для светодиодов и светодиодных контроллеров для светодиодных лент для установки заподлицо с потолком. Здесь мы перечисляем несколько наиболее распространенных способов питания светодиодных лент из гипсокартона:
- Светодиодная лента без диммируемого канала для гипсокартона установка — Здесь вы хотите иметь возможность просто включать и выключать светодиодную установку для гипсокартона без какого-либо затемнения или управления. Как правило, и в зависимости от номинальной мощности светодиодной ленты, мы не рекомендуем использовать более 10 метров светодиодной ленты в одной серии без добавления дополнительной проводки питания. Это позволяет избежать градиентов яркости, вызванных падением напряжения при длительных пробегах. Если для установки не требуется диммирование, вы можете выбрать любой из наших драйверов для светодиодов с постоянным напряжением, например линейку HLG или линейку VLM. Обратите внимание на мощность на метр и рабочее напряжение вашей светодиодной ленты, прежде чем выбрать драйвер светодиода. Например, если светодиодная лента имеет мощность 12,8 Вт/м при напряжении 24 В, а для вашей установки требуется 3 м (10 футов) ленты, ваш расчет будет следующим: 3 x 12,8 Вт плюс коэффициент безопасности (10-15%) = 44 Вт. Поэтому вам потребуется светодиодный драйвер, равный или превышающий 44 Вт, например, 60 Вт светодиодный драйвер 24 В.
- Использование существующего настенного диммера или диммера переменного тока Leviton . Вышеупомянутые соображения по мощности и длине цепи по-прежнему применимы, но самое главное при использовании существующего диммера переменного тока — убедиться, что он имеет подходящую номинальную мощность (мощность) для вашей установки и что вы используете сетевой блок питания Magnitude с регулируемой яркостью. Для эффективной работы номинал диммера желательно должен находиться в пределах 70-80% от планируемой нагрузки. Например, если в вашей установке используется светодиодная лента мощностью 40 Вт, но ваш диммер рассчитан на 200 Вт, тогда ваш диммер будет перегружен и не сможет правильно регулировать яркость установки.
- Несколько зон, управление цветом, приложение для телефона и беспроводное затемнение для вашего проекта светодиодного освещения из гипсокартона — при использовании контроллеров затемнения для эффектов затемнения или настройки цвета вам все равно потребуется драйвер с подходящим номиналом для питания установки. Для более длинных инсталляций вам потребуется использовать усилитель/ретранслятор, такой как ampBox, для питания дополнительных сегментов освещения и предотвращения неравномерного освещения. Мы предлагаем контроллеры из двух экосистем управления светодиодами:
- Bluetooth-система Casambi. Контроллер Casambi представляет собой крошечное ячеистое сетевое устройство Bluetooth, которое подключается между вашим стандартным светодиодным драйвером и самой светодиодной лентой из гипсокартона. Контроллеры Casambi являются частью экосистемы, которая позволяет добавлять в вашу установку датчики, переключатели и т. д. Система Casambi также имеет простое в использовании приложение для телефона для настройки и управления освещением. Для работы системы Casambi не требуется сеть Wi-Fi или шлюз, но для приложений, которым это необходимо, доступен интернет-шлюз.
- Система Blebox Wi-Fi. Система Blebox включает в себя светодиодные контроллеры, переключатели и т. д. Вы можете управлять освещением по сети Wi-Fi с помощью приложения для телефона, а также переключателей и датчиков Blebox.
Позвольте нам помочь вам
Для получения дополнительной информации и поддержки, не стесняйтесь обращаться к нам. Свяжитесь с нами сегодня на нашей странице контактов или по адресу [email protected]
Коммерческие проекты, Освещение гипсокартона, Методы установки, Жилые проекты, Советы
Делиться: Предыдущая статья Доверьтесь Wired4Signs для светодиодного внутреннего освещения автофургонов и транспортных средств Следующая статья Руководство по покупке светодиодной лентыНедавние Проекты
7 ноября 2022 г.
Добавление светодиодных светильников на полки — отличный способ подчеркнуть интерьер. Ознакомьтесь с некоторыми идеями о том, как добавить освещение на книжную полку, плавающую полку и т. д.
. Прочитай сейчас11 октября 2022 г.
Освещение является ключевой частью любого дизайна интерьера и очень важной частью создания настроения. Вот несколько хороших идей и советов по установке светодиодных светильников на вашем чердаке.
Прочитай сейчас2 сентября 2022 г.
Наше индивидуальное обслуживание светодиодных светильников, наполненных эпоксидной смолой, является идеальным решением для освещения судов, лодок и причалов, а также других областей применения с очень высокой влажностью. Подробнее об этой услуге.
Прочитай сейчас
Технические особенности
2 ноября 2022 г.
Светодиодные рассеиватели являются неотъемлемой частью любой светодиодной осветительной установки. Мы говорим о различных типах покрытий для светодиодных лент и о том, зачем они вам нужны.
Прочитай сейчас26 октября 2022 г.
Светодиодные ленты и модули не могут работать без правильного источника питания. Узнайте больше об этих светодиодных драйверах — что они делают и советы по выбору.
Прочитай сейчас10 октября 2022 г.
Для очень длинных линейных светодиодных установок использование 48 В может стать решением проблем с падением напряжения и яркостью. Узнайте больше о светодиодных системах на 48 В и о том, почему они работают.
Прочитай сейчас
Настенное и потолочное светодиодное освещение
Настенное и потолочное освещениеЭта очень широкая категория охватывает почти все здания, от жилых домов до квартир, торговых центров, стадионов и даже церквей. Немногие производители светодиодного освещения предлагают такой широкий ассортимент продукции для создания настенного и потолочного освещения. Светодиодные профили с местом для электроснабжения используются в многоквартирных домах. На этапе проектирования стоит рассмотреть светодиодный профиль для гипсокартона, поскольку светодиодные светильники могут выполнять роль бра, а светодиодный профиль круглого сечения позволяет создавать подвесные светильники привлекательной формы. Экструзия использовала KOZEL.
рис. 1
KOZEL представляет собой встраиваемый светодиодный профиль с широкими алюминиевыми крыльями, которые после монтажа профиля покрываются гипсовой штукатуркой. Конечным эффектом является чистая линия света на одном уровне с поверхностью потолка или стены.
рис. 2
Величественная внутренняя лестница требовала яркого общего освещения. Длинные линии света, окружающие каждый из шести этажей офисного здания, оказались идеальным решением. Используемые профили: МОД-50, КОЗЕЛ
рис. 3
Величественная внутренняя лестница требовала яркого общего освещения. Длинные линии света, окружающие каждый из шести этажей офисного здания, оказались идеальным решением. Используемые профили: МОД-50, КОЗЕЛ
рис. 4
Встраиваемый алюминиевый профиль KOZEL имеет конструкцию, позволяющую полностью скрыть его и заподлицо с поверхностью гипсокартона. Вы можете видеть только чистую линию света.
рис. 5
KOZUS – встраиваемый светодиодный профиль с широкими алюминиевыми крыльями, которые после монтажа профиля покрываются гипсовой штукатуркой. Конечным эффектом является чистая линия света на одном уровне с поверхностью потолка или стены.
рис. 6
KOZUS – встраиваемый светодиодный профиль с широкими алюминиевыми крыльями, которые после монтажа профиля покрываются гипсовой штукатуркой. Конечным эффектом является чистая линия света на одном уровне с поверхностью потолка или стены.
рис. 7
Эффект световой линии, утопленной в потолке, подходит для минималистичных интерьеров. Такой эффект можно получить с помощью профиля КОЗУС-50, вмещающего до четырех светодиодных лент и выполняющего функции общего освещения. Его широкие крылья покрываются гипсовой штукатуркой, а затем раскрашиваются.
рис. 8
Профиль KOZUS-CR создает линию света там, где потолок встречается со стеной. Он обеспечивает современную декоративную подсветку всей стены. Профиль монтируется в зазор между стеной и потолком с помощью монтажного клея.
рис. 9
Узкий встраиваемый светодиодный профиль KOZMA имеет конструкцию, позволяющую полностью скрыть его и заподлицо с поверхностью потолка. Вы можете видеть только тонкую полоску света.
рис. 10
Для получения линии света без трудоемкой штукатурки и покраски можно использовать профили с узким фланцем, закрывающим края паза. Для общего освещения можно использовать профиль LARKO-50 с количеством светодиодных лент до четырех.
рис. 11
В идеале освещение должно быть смонтировано во время отделочных работ, но бывает, что в уже смонтированном, готовом потолке необходимо прорезать отверстия. Для этой цели мы рекомендуем профили с широкими полками, которые закроют неприглядные края обрезанного гипсокартона. Светодиодный профиль OPAC-30 для гипсокартона легко закрепить в пазе, даже неглубоком.
рис. 12
Основное освещение в гипсокартоне не обязательно должно ограничиваться одной прямой линией. Светодиодный профиль LOKOM для гипсокартона можно комбинировать под прямым углом и под углом 135 градусов. Это дает совершенно новые возможности в создании освещения.
рис. 13
Некоторые предметы должны быть правильно освещены, чтобы подчеркнуть их уникальность и красоту. Хорошо, когда само приспособление остается скрытым; поэтому в этом типе расположения рассмотрите утопленный штранг-прессовани СИД LOCOM. Вставив две светодиодные ленты, вы получите мощный источник света.
рис. 14
Пока стены и потолки еще строятся, вы можете использовать архитектурные профили от KLUŚ. Системы ТЕКНИК, ТЕКУС и ЛИПОД позволят вам создать экстравагантное освещение. Профиль LIPOD можно монтировать несколькими способами: встраиваемым (с ТЕКНИК, ТЕКУС), на поверхности, с регулировкой направления света и подвесом профиля на проволоке или стержнях. LIPOD можно комбинировать на 90 и 135 градусов.
рис. 15
Светодиодные светильники в настоящее время считаются стандартным оборудованием для офисов и открытых пространств. KLUŚ предлагает специальную линейку светодиодных профилей для гипсокартона и потолков Armstrong. Используемые профили: ТЕКУС и ЛОКОМ
рис. 16
Эффектные световые конструкции всегда будут привлекать внимание и сделают интерьер неповторимым. Поэтому рассмотреть светодиодные профили для гипсокартона стоит еще на этапе проектирования. Профили ТПК-4 и ОПК-4 легко объединяются в прямые и сегментированные прогоны, а светильники плавно переходят от встраиваемых к подвесным или даже изогнутым (ОПК-4).
рис. 17
Светильники светодиодные могут успешно использоваться в качестве общего освещения. Профили TRIADA, оснащенные тремя светодиодными лентами, являются мощным источником света. Многочисленные монтажные аксессуары позволят вам повесить профиль на нужной высоте. TRIADA может изгибаться плавными дугами и создавать независимые, эффективные светодиодные светильники.
рис. 18
Для простого минималистического освещения вы можете использовать светодиодный потолочный профиль 3035-O. Преимуществом его конструкции является возможность прокладки проводов внутри монтажного профиля и упрощенная замена светодиодов.
рис. 19
Благодаря широкому ассортименту монтажных принадлежностей профиль LIPOD можно монтировать на различные поверхности (гипсокартон, дерево, листовой металл, бетон и т. д.). Готовые проверенные решения сократят время монтажа.
рис. 20
Светодиодные профили с местом для блока питания часто используются для создания современных светильников бра.
