Обжим витой пары

Аккуратно надрезаем изоляцию кабеля, снимаем ее с витой пары.

Распутываем провода и выпрямляем их, чтобы было проще выставить в нужном порядке.
Выравниваем их и аккуратно вставляем в разъем RJ-45. Важно вставить провода полностью, до конца, и не перепутать начало последовательности. Подробнее можно посмотреть на картинке:

Постарайтесь сделать так, чтобы оплетка витой пары вошла разъем RJ-45. Это защитит провода от повреждений и сделает кабель надежным.

Вставляем витую пару с надетым разъемом в обжимку и обжимаем кабель.

Если все делать аккуратно, у вас обязательно получится.

Подключение витой пары

Подключение сетевого кабеля дело не хитрое. Достаточно вставить витую пару в разъем сетевой карты компьютера или ноутбука, а вторым концом воткнуть в роутер или другую сетевую плату.

Если распиновка сетевого кабеля была правильной, то сеть будет работать стабильно и без потери пакетов с данными. Многие провайдеры подключают интернет через сетевой кабель, что сегодня является обыденным практически в любом городе России.

Информация взята с сайта: smartronix.ru [~DETAIL_TEXT] =>

Обжим витой пары одновременно простая и сложная процедура, которую может проделать любой. Главное, подойти к обжимке витой пары внимательно и ответственно.

Достаточно часто на форумах можно найти вопросы, как обжать сетевой кабель. Давайте разберемся в этом основательно и начнем с того, что нам понадобиться при обжиме сетевого кабеля.

Обжимка витой пары — какие инструменты нужны

Как это сделать? Все просто, для этого нам понадобиться.

Сетевой кабель или, как его еще называют, витая пара.

Специальный инструмент — обжимка. Предназначен для обжатия сетевого провода.

Джеки.

Это специальные разъемы RJ-45, которые необходимо соединить, с помощью обжимки с кабелем.

Итак, все необходимое у нас есть. Перейдем к непосредственному обжатию сетевого кабеля.

Распиновка витой пары

Схема обжима витой пары, то есть ее распиновка, стандартизирована и если вы решили сделать сетевой кабель своими руками, то придется следовать конкретной схеме расположения проводов сетевого провода.

А таких схем всего две, и запомнить их не так сложно. Здесь надо заметить, что если вы решили сделать соединение витой пары или просто увеличить сеть, то в зависимости от ситуации, нужно применять нужную схему обжима. А если вы решили просто подключить компьютер к роутеру, то мы советуем не отходить от общепринятых стандартов, и обжать витую пару по схеме B.

Итак, как мы и сказали, существует 2 схемы распайки витой пары для подключения компьютера через роутер. Все подробно показано на картинке:

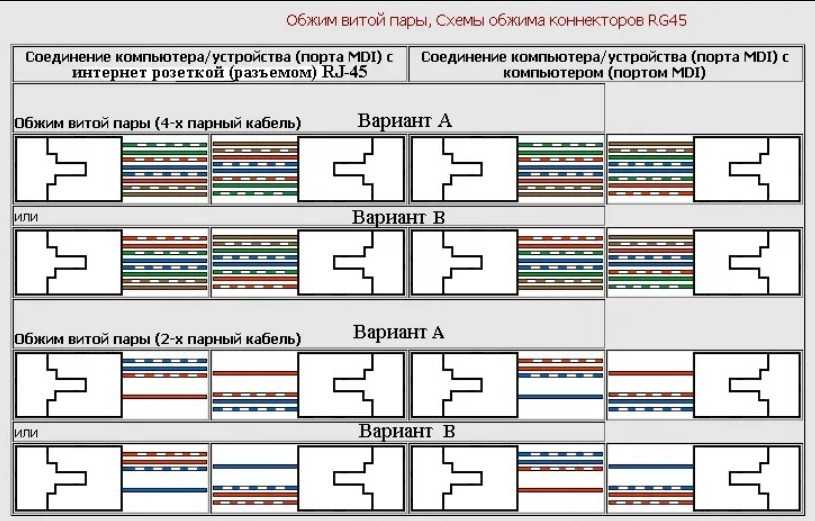

На рисунке видно, как должны располагаться проводки витой пары, чтобы правильно подключить компьютер к сети. На нем представлены две схемы, — A и B. В принципе, при соединении витой пары и просто при подключении, они равнозначны. Но на практике, чаще используют схему B.

Далее отметим, что для того, чтобы подключить компьютер или ноутбук к сети через маршрутизатор или свитч, нужно обжимать оба конца кабеля одинаково. А если вы решили обойтись без роутера, то обжимку провода нужно делать методом «Кросс» или, как еще называют «Кроссовер», как на картинке:

При таком методе, патчкорд (витая пара, обжатая с двух концов) будет иметь разные последовательности на каждом конце провода.

Правильная обжимка сетевого кабеля

Конечно, когда вы будете первый раз производить обжим витой пары, возникнут определенные трудности. Следующие наши советы, как правильно обжать сетевой кабель, помогут вам быстрее и качественнее сделать данную работу. Давайте попробуем сделать все последовательно:

Аккуратно надрезаем изоляцию кабеля, снимаем ее с витой пары.

Распутываем провода и выпрямляем их, чтобы было проще выставить в нужном порядке.
Выравниваем их и аккуратно вставляем в разъем RJ-45. Важно вставить провода полностью, до конца, и не перепутать начало последовательности. Подробнее можно посмотреть на картинке:

Постарайтесь сделать так, чтобы оплетка витой пары вошла разъем RJ-45. Это защитит провода от повреждений и сделает кабель надежным.

Вставляем витую пару с надетым разъемом в обжимку и обжимаем кабель.

Если все делать аккуратно, у вас обязательно получится.

Подключение витой пары

Информация взята с сайта: smartronix.ru [DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] => Обжим витой пары одновременно простая и сложная процедура, которую может проделать любой. Главное, подойти к обжимке витой пары внимательно и ответственно… [~PREVIEW_TEXT] => Обжим витой пары одновременно простая и сложная процедура, которую может проделать любой. Главное, подойти к обжимке витой пары внимательно и ответственно… [PREVIEW_TEXT_TYPE] => text [~PREVIEW_TEXT_TYPE] => text [DETAIL_PICTURE] => Array ( [ID] => 13362 [TIMESTAMP_X] => Bitrix\Main\Type\DateTime Object ( [userTimeEnabled:protected] => 1 [value:protected] => DateTime Object ( [date] => 2013-09-15 14:28:11.

000000 [timezone_type] => 3 [timezone] => Europe/Moscow ) ) [MODULE_ID] => iblock [HEIGHT] => 450 [WIDTH] => 450 [FILE_SIZE] => 14043 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/895 [FILE_NAME] => джеки.jpg [ORIGINAL_NAME] => джеки.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => [~src] => [SRC] => /upload/iblock/895/%D0%B4%D0%B6%D0%B5%D0%BA%D0%B8.jpg [UNSAFE_SRC] => /upload/iblock/895/джеки.jpg [SAFE_SRC] => /upload/iblock/895/%D0%B4%D0%B6%D0%B5%D0%BA%D0%B8.jpg [ALT] => Обжим витой пары [TITLE] => Обжим витой пары ) [~DETAIL_PICTURE] => 13362 [TIMESTAMP_X] => 06.10.2013 12:52:10 [~TIMESTAMP_X] => 06.

10.2013 12:52:10 [ACTIVE_FROM] => [~ACTIVE_FROM] => [LIST_PAGE_URL] => /information/ [~LIST_PAGE_URL] => /information/ [DETAIL_PAGE_URL] => /information/39/6134/ [~DETAIL_PAGE_URL] => /information/39/6134/ [LANG_DIR] => / [~LANG_DIR] => / [CODE] => [~CODE] => [EXTERNAL_ID] => 6134 [~EXTERNAL_ID] => 6134 [IBLOCK_TYPE_ID] => producers [~IBLOCK_TYPE_ID] => producers [IBLOCK_CODE] => articles [~IBLOCK_CODE] => articles [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [NAV_RESULT] => [DISPLAY_ACTIVE_FROM] => [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Обжим витой пары [ELEMENT_META_TITLE] => Обжим витой пары [ELEMENT_META_DESCRIPTION] => Обжим витой пары одновременно простая и сложная процедура, которую может проделать любой. Главное, подойти к обжимке витой пары внимательно и ответственно.

ru [~SERVER_NAME] => gidrolux.ru ) [SECTION] => Array ( [PATH] => Array ( [0] => Array ( [ID] => 39 [~ID] => 39 [CODE] => [~CODE] => [XML_ID] => [~XML_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IBLOCK_ID] => 15 [~IBLOCK_ID] => 15 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [SORT] => 500 [~SORT] => 500 [NAME] => Низковольтное оборудование [~NAME] => Низковольтное оборудование [ACTIVE] => Y [~ACTIVE] => Y [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [SECTION_PAGE_URL] => /information/39/ [~SECTION_PAGE_URL] => /information/39/ [IBLOCK_TYPE_ID] => producers [~IBLOCK_TYPE_ID] => producers [IBLOCK_CODE] => articles [~IBLOCK_CODE] => articles [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Низковольтное оборудование [ELEMENT_META_TITLE] => Низковольтное оборудование [ELEMENT_META_DESCRIPTION] => ) ) ) ) [SECTION_URL] => /information/39/ [META_TAGS] => Array ( [TITLE] => Обжим витой пары [BROWSER_TITLE] => Обжим витой пары [KEYWORDS] => [DESCRIPTION] => Обжим витой пары одновременно простая и сложная процедура, которую может проделать любой.

Главное, подойти к обжимке витой пары внимательно и ответственно… ) )

Обжимка витой пары — какие инструменты нужны

Как это сделать? Все просто, для этого нам понадобиться.

Сетевой кабель или, как его еще называют, витая пара.

Специальный инструмент — обжимка. Предназначен для обжатия сетевого провода.

Джеки. Это специальные разъемы RJ-45, которые необходимо соединить, с помощью обжимки с кабелем.

Итак, все необходимое у нас есть. Перейдем к непосредственному обжатию сетевого кабеля.

Распиновка витой пары

Правильная обжимка сетевого кабеля

Аккуратно надрезаем изоляцию кабеля, снимаем ее с витой пары.

Распутываем провода и выпрямляем их, чтобы было проще выставить в нужном порядке.
Выравниваем их и аккуратно вставляем в разъем RJ-45. Важно вставить провода полностью, до конца, и не перепутать начало последовательности. Подробнее можно посмотреть на картинке:

Постарайтесь сделать так, чтобы оплетка витой пары вошла разъем RJ-45. Это защитит провода от повреждений и сделает кабель надежным.

Вставляем витую пару с надетым разъемом в обжимку и обжимаем кабель.

Если все делать аккуратно, у вас обязательно получится.

Подключение витой пары

Информация взята с сайта: smartronix.ru
