Подрозетники размеры: диаметр, глубина, расстояние между центрами

Подрозетники размеры: диаметр, глубина, расстояние между центрами

Содержание

диаметр, глубина, расстояние между центрами

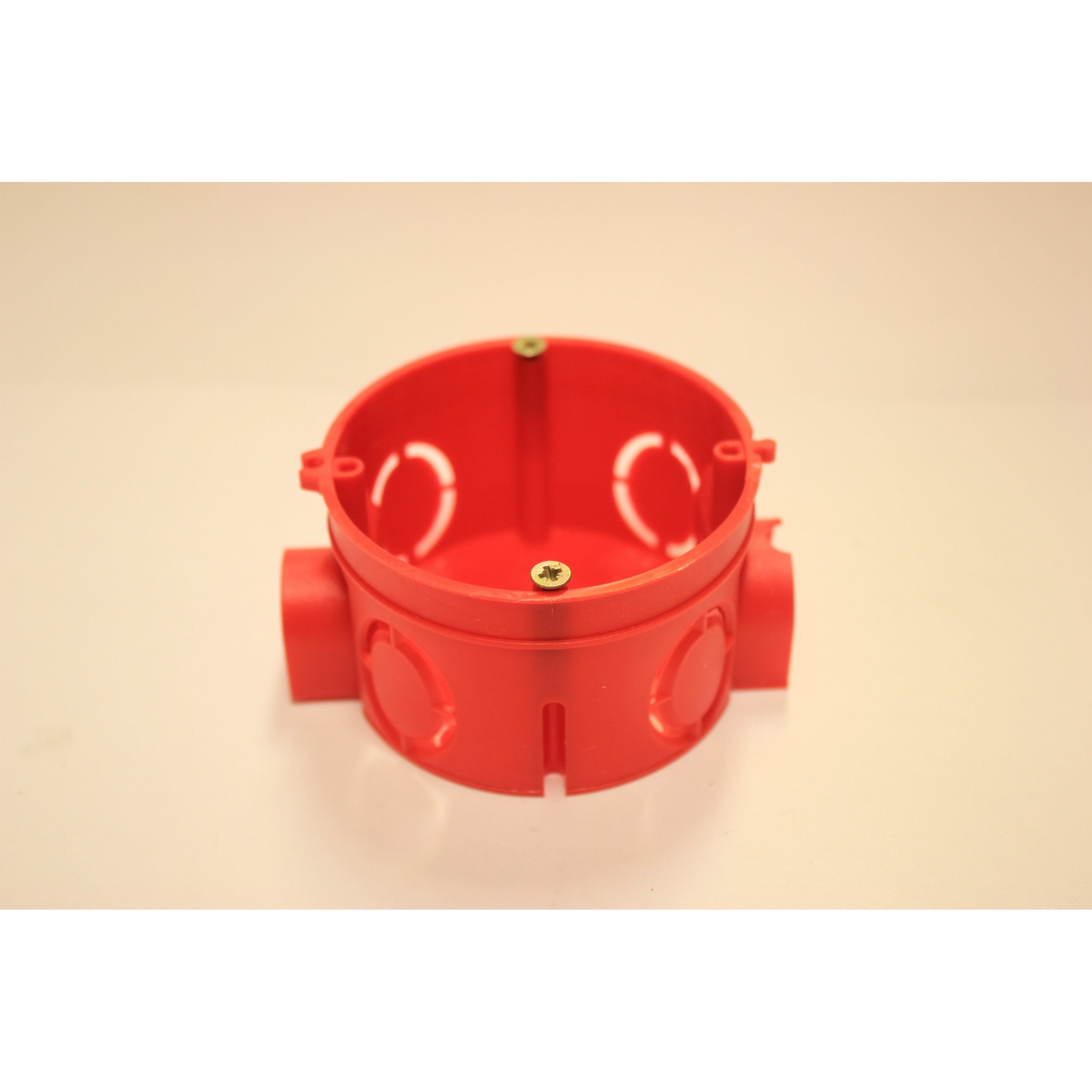

Подрозетник представляет собой коробку для крепления в ней электрооборудования, в основном выпускается круглый, но также встречается и квадратный. Размеры стандартные, отклонение от нормы встречается редко. Он нужен для того, чтоб не повреждать стену каждый раз при замене, берет на себя функцию для жесткого скрепления элементов в плоскости.

ОГЛАВЛЕНИЕ

Стандартные размеры подрозетников

Обычный подрозетник имеет размер 68 мм на 45 мм, где 68 — диаметр, а 45 — его глубина. При установке блоком расстояние между центрами высверливаемых отверстий — 71 мм.

Стандартные размеры подрозетников

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

  • Уровень,
  • Карандаш, кисточка/пульверизатор, маленький шпатель,
  • Зубило,
  • Молоток,
  • Дрель с круглой насадкой, имеющая диаметр 68 мм,
  • Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним просверливаем отверстия, смачивая насадку водой, чтобы она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» переходы для монтажа блока подрозетников, они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

  1. Выключаем свет в щитке.
  2. Проверяем отсутствие напряжения включением лампочки.
  3. Снимаем крышку, выкручиваем розетку.
  4. Отсоединяем провода.
  5. Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Установка блока подрозетников

Для того, чтобы установить сразу блок подрозетников, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояние между центрами было не менее 71 мм, это можно сделать и вручную, без обвода.

Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали. На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой, диаметр которой 70-80 мм.

На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. В одиночном они удаляются, чтоб занимать меньше пространства.

Монтаж на прочие поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.

Расположение провода в подрозетнике

Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.

Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.

Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.

Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким. Особо осторожно следует вести себя со старыми проводами, которым более 20 лет.

Вывод

Самостоятельный монтаж подрозетника возможен, для этого достаточно лишь следовать общеизвестным стандартам и правилам, бережно относиться к проводам. Самое главное не забывать про технику безопасности, и обязательно, без наличия специальных инструментов не проверять отсутствие электрического тока включением лампочки в помещении.

Диаметр подрозетника, его размеры и особенности установки

Такое понятие как диаметр подрозетника не совсем правильное, когда речь идет именно про монтаж. Если размеры розетки и подрозетника подходят друг к другу, то высчитывать надо диаметр отверстия, которое необходимо высверлить в стене. Здесь уже надо смотреть на ее материал (к примеру, есть много нюансов при монтажу на керамическую плитку), какое будет установлено количество розеток и насколько близко они будут располагаться друг к другу.

Что надо знать про монтаж подрозетника для выбора диаметра отверстия

Установка с некоторыми нюансами может производиться в стены из любых материалов. Основные отличия есть между сверлением отверстий в бетоне, кирпичах, гипсокартоне и дереве, а монтаж в стенах из других материалов будет проводиться по аналогии с перечисленными.

Существенная разница есть между установкой одной единственной розетки и их блоком, состоящих из двух и более точек подключения. Во втором случае кроме расположения надо рассчитывать расстояние между центрами подрозетников, впрочем, это несложно, так как оно будет равно расстоянию между центрами декоративных накладок крышек розеток.

Монтаж одиночного подрозетника

Вся разметка, что делается в этом случае, касается расположения самой розетки, а угол ее наклона регулируется уже при установке внутренней части.

Значительно облегчает работу наличие нужных инструментов, таких как хорошая дрель и коронка для подрозетников, с помощью которой сделать отверстие в стене становится делом двух-трех минут. Если коронка дрели под розетку в бетоне не входит в имеющийся набор инструментов, то подойдет сверло с победитовым наконечником.

Диаметр самого подрозетника выбирается с таким расчетом, чтобы в него свободно (но без особого просвета) заходила внутренняя часть розетки. Это совсем не сложно – размеры подавляющего большинства устройств делается по единому стандарту, а редкие исключения скорее всего будет видно невооруженным глазом. Что касается диаметра самих отверстий для подрозетников, то их размеры зависят от материала стены, в которой их будут вырезать.

Делая разметку центральные линии можно и нужно расчерчивать немного дальше, чем необходимый диаметр окружности, по которой будет подбираться коронка. Если вдруг сверло соскочит с центра, то это будет заметно и впоследствии можно будет выровнять сам подрозетник при замазывании его раствором. Лишние линии, даже если они не сотрутся, закроются декоративной крышкой розетки.

Бетон

Самое главное, что надо помнить – коронка по бетону подбирается такого диаметра, чтобы между подрозетником и стеной был зазор 0,5-1 см. Это нужно для того, чтобы туда можно было натолкать раствора, который после застывания будет надежно удерживать подрозетник в стене. Больше не рекомендуется, в таком случае есть вероятность, что раствор не зацепится как положено за стену и вся конструкция рано или поздно выпадет.

Само сверление отверстий делается очень просто – в центре разметки сверлом делается небольшое углубление, чтобы там закрепить центральную ось коронки. Сверление начинается на небольших оборотах, чтобы коронка прорезала первоначальный канал.

Обязательно следует учитывать эффект нагревания и расширения материалов от трения – чтобы этого избежать, при сверлении надо лить на коронку воду. Для этого можно пригласить помощника, либо сделать приспособление, надевающееся на саму дрель.

Когда коронка углубится в стену на требуемую глубину, то остается вынуть ее, выбить вырезаемый кусок и подровнять само отверстие.

Если коронки для розеток нет, то можно использовать «дедовской» способ как сделать отверстие под розетку – по диаметру размеченной окружности насверлить углублений (как можно ближе друг к другу) а внутреннюю часть уже удалить зубилом или перфоратором.

Эти два способа можно объединить, если коронка уже старая или бетон слишком твердый. Надо насверлить сверлом отверстий по периметру окружности, после чего уже будет применяться коронка под розетку.

В этом видео показан пример установки подрозетников в бетонную стену:

Кирпич

Методы высверливания здесь такие же, как и для бетонной поверхности и размеры отверстия подбираются по тому же принципу – оно делается несколько большим по ширине, чтобы можно было натолкать туда раствора. Различие в том, что по другому высчитывается глубина подрозетника, ведь по кирпичу должна делаться дополнительная отделка – в основном штукатурка, а корпус подрозетника должен быть заподлицо к стене.

Самый простой метод, позволяющий решить этот вопрос, это прокладка провода в стене, еще до ее оштукатуривания. Когда ложится штукатурка, то конец провода выводится наружу, а когда раствор застынет, то выполняется монтаж подрозетника. Отверстие под него сверлится чуть ниже провода и очень осторожно, чтобы его не зацепить. Потом зубилом или перфоратором пробивается канавка к проводке и можно устанавливать подрозетник.

Керамическая плитка

Кроме того, что надо решить как сделать отверстие в плитке под розетку, здесь есть такая же сложность, как и при монтаже подрозетника в оштукатуренную стену – он должен быть заподлицо к поверхности стены.

Более сложный вариант предполагает укладывать плитку в последнюю очередь, а установку подрозетника проводить с самого начала на основной стене. Здесь придется высчитать на сколько он должен из нее выступать – учитывается слой плиточного клея и толщина самой плитки. Недостаток такого способа – вероятность плохого крепления подрозетника, ведь раствор будет связывать его только с несущей стеной, а остальная часть будет закреплена не так жестко, как требуется.



Дополнительная сложность это необходимость точного расчета места, где должна быть вырезана дырка в самой плитке – несколько миллиметров несоответствия и подрозетник просто не встанет на свое место – придется пересверливать стену или резать другую плитку.

Упрощенный вариант делается по тому же принципу, но несколько в другом порядке. В основной стене сверлится отверстие, в котором прячется провод (штробу самой проводки на входе в подрозетник при этом надо сделать по возможности глубже), а сама дырка закрывается. Это место запоминается (высота от пола и расстояние до стены) и дальше делаются работы по оштукатуриванию стены (если надо) и укладке плитки. Когда штукатурка и плиточный клей полностью застынут, то можно вырезать отверстие под подрозетник.

Основных способов как вырезать отверстие в плитке когда она уже наклеена на стену, два – это использование коронки с алмазным напылением (она вместе с плиткой прорежет и стену) или применение «балеринки» – инструмента, предназначенного именно для плитки. В первом случае методика такая же, как и для бетонной стены, а во втором на сверло надевается подобие циркуля, который будет процарапывать в плитке отверстие заданного диаметра – потом надо будет отдельно сверлить стену.

Самое главное здесь это вовремя остановиться, чтобы не испортить провод. Если есть уверенность в расчетах, то можно высверливать дырку сверху уже имеющейся, где спрятан провод. Также можно сделать отверстие для подрозетника в стороне, достать провод, в дырку, где он находился, натолкать раствора.

Подробнее о нюансах установки подрозетников в стену облицованную плиткой можно посмотреть в этом видео:

Гипсокартон

Обычный подрозетник сюда не подойдет – для этого материала надо приобретать стаканы с прижимными лапками. Их отличительной особенностью является то что отверстия в гипсокартоне надо сверлить точно по размеру подрозетника – его не надо будет «сажать» на раствор. Фиксация происходит за счет окантовки, которая прижимается к гипсокартону снаружи, и крепежных лапок, что притягиваются к нему изнутри.

Единственным исключением в этой процедуре может быть случай, когда используется лист гипсокартона, из которого розетка может выломаться. В таком случае изнутри его надо усилить фанерой – лапки подрозетника упрутся в нее и усилие распределится по большей площади.

Подробная инструкция по установке подрозетников в гипсокартон в этом видео:

Монтаж двух и больше подрозетников

Все выполняется точно в таком же порядке, в зависимости от материала стены, на которой производится монтаж. Единственное различие в необходимости вычислять расстояние между устанавливаемыми подрозетниками, для чего есть три основных метода.

  • Проще всего использовать блок подрозетников. Это все те же пластиковые стаканы, но между ними есть перемычка – она делается там изначально и отрезается в магазине, если человеку нужно купить только один подрозетник. В этом случае уже все высчитано заранее и остается только перенести на стену размеры между центрами подрозетников.
  • Примерно так же можно делать с крышками от розеток. Они ведь будут устанавливаться вплотную друг к другу, поэтому надо просто выложить их на стол, измерить расстояние между центрами и перенести это на разметку.
  • Электромонтажники, которые постоянно занимаются установкой, чтобы не измерять каждый раз расстояние между розетками, делают трафареты. Для этого берется гладкая дощечка, по ее центру проводится горизонтальная линия, на которой размечается расстояние между центрами будущих розеток. Теперь осталось высверлить в рамке дырки, чтобы в них можно было вставить коронку. При сверлении стен главной задачей становится выставить рамку и высверлить центральные углубления на которые равняется коронка.

готовый шаблон для установки подрозетников

В этом видео рассмотрен рабочий способ установки подрозетников с помощью самодельных шаблонов:

Коротко о главном

Диаметр приобретаемого подрозетника зависит исключительно от розетки, которую в нем будут крепить. Чтобы убедиться в том, что они походят друг к другу, желательно покупать их в одном магазине или не стесняться приносить с собой розетку и примерять.

Отверстие в стене может быть сделано немного большим, чем диаметр самого подрозетника или точно по его размеру. Это зависит от того, будет ли использоваться раствор для его крепления в стене.

Минимальное расстояние между розетками определяется по их декоративным крышкам – если розетки будут располагаться вплотную друг к другу, то надо замерять расстояние между центрами их крышек.

Диаметр подрозетника и другие параметры: глубина, межосевое расстояние

На чтение 7 мин Просмотров 2.2к. Опубликовано Обновлено

При выполнении ремонтных работ, смене старых точек питания на новые крайне важен диаметр подрозетника, поскольку под него нужно делать соответствующее гнездо в бетонной, кирпичной или гипсокартонной перегородке. Зная стандартные параметры детали, мастер выполняет работы быстро и без проблем.

Назначение подрозетников

Следует учитывать, что внутренние и внешние диаметры и глубина отличаются

Специальные пластиковые коробки под розетку служат для надежной фиксации точек питания в стене при устройстве скрытой проводки. Дополнительно на деталь возлагается противопожарная функция. Если в проводке случается короткое замыкание, толстая полимерная стенка гнезда не поддерживает горение. Особенно это актуально для обшитых вагонкой деревянных стен.

Размеры и виды

Специальные электромонтажные коробки классифицируют по нескольким категориям:

  • Форма. Чаще встречаются круглые изделия. Реже — квадратные. Второй вариант используется при монтаже нестандартных точек питания.
  • Тип стены, в которую монтируется деталь. Здесь выделяют такие виды подрозетников — для бетонной, кирпичной, блочной стены или изделия под гипсокартон. Последние оснащены специальными фиксирующими лапками. Помимо панелей из ГКЛ такие подрозетники ставят в стены и перегородки из ДСП, фанеры, СМЛ листов.
  • Тип детали. Есть одинарный подрозетник, а есть блочный элемент из 2-5 коробок, соединённых между собой общей рамкой. При помощи блоков можно монтировать одновременно несколько розеток или выключателей, расположенных в ряд по вертикали/горизонтали. У любых блочных коробок и одинарных элементов межосевое расстояние всегда равно 71 мм, что соответствует стандартам.

Дополнительно подрозетники классифицируют по размерам.

Стандартные параметры коробки

Считается, что любой подрозетник имеет стандартные размеры. Здесь диаметр приравнивается к 68 мм, а его глубина — к 45 мм. Но мастеру нужно знать, что речь идет о внешних габаритах изделия. Внутреннее сечение коробки будет равно 65 мм, а внутренняя глубина — всего 40 мм.

Есть на рынке и более мелкие установочные детали. Их глубина приравнивается к 25 мм. В самых объемных подрозетникахпараметр может достигать 80 мм. При этом диаметр иногда меняется на 60 мм. Мелкая глубина подрозетников особенно кстати, если нужно установить две точки питания в одну тонкую стену с обеих ее сторон. Стандартные элементы здесь просто не войдут или будут выпирать над уровнем плоскости перегородки.

Под формирование посадочного гнезда в стене нужно брать коронку сечением 70 мм для перфоратора. Эти параметры позволяют свободно установить любой диаметр стандартного подрозетника с применением нужного количества фиксирующего раствора. У мастера остается по 0,5-1 см от окружности монтируемого элемента.

Размеры коробки под розетку квадратного типа равны 70х70 мм. Реже встречаются изделия с габаритами 60х60 мм.

Под 70 мм подразумевается параметр детали у основания. То есть в расчет часто не берутся её выступающие грани, кромки и каёмки. Иногда мастеру приходится убирать их шкуркой, чтобы смонтировать коробку в гнездо.

Монтаж коробки в бетонные и кирпичные стены

Установка коробки в бетонную стену

Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление. Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки  располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Монтаж по стене с кафелем

Следует помнить, что кафель — довольно хрупкий материал

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Нежелательно ставить розетку на стыке двух или четырех плиток. При формировании гнезда таким образом прочность керамики снижается. Плитки на стене могут треснуть.

Монтаж подрозетника в гипсокартон

Монтаж подрозетника в гипсокартон

Для стен из ГКЛ мастер должен купить специальную коробку с фиксирующими лапками. Её не нужно крепить саморезами. Она просто ставится в панель за счет боковых крепежей.

При формировании гнезда в гипсокартонной стене работают специальной коронкой по ГКЛ. Не рекомендуется сильно давить на перфоратор, поскольку панель обладает относительной хрупкостью и может просто сломаться.

Как только мастер дойдет до основной стены из бетона или кирпича, нужно поменять коронку на соответствующую и продолжить сверление на заданную общую глубину.

Как выбрать установочную коробку

При покупке подрозетника нужно обращать внимание на такие его параметры:

  • Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
  • Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон. Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
  • Форма. Самой востребованной считается круглая. Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
  • Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
  • Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Цена и производитель являются не самыми последними критериями при покупке установочной коробки. Потребитель предпочитает покупать изделия от Kaiser (Германия), Courbi (Греция), SEZ (Словакия), Schneider-Electric (Франция) или Kopos (Чехия).

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

  • Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
  • Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
  • Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
  • Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
  • Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Правильно установленный подрозетник остается неподвижным в своем гнезде. Это обеспечивает дальнейшую полноценную фиксацию и точки питания.

диаметр и параметры изделий для скрытого монтажа

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Для монтажа и безопасной эксплуатации электроустановочного оборудования используется подрозетник: диаметр этого элемента, его глубина и другие параметры зависят от типа поверхности, с которой предстоит работать. Эта статья поможет разобраться в существующих видах монтажных коробок и научиться подбирать изделия оптимальных размеров для стен из бетона, гипсокартона и других материалов.

Размеры подрозетников могут различаться в зависимости от предназначения и материала изготовления

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

  • розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

  • выключатели;
  • регуляторы и панели управления для настройки электрических приборов;
  • клеммные колодки;
  • диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

  • ДВП;
  • фанера;
  • ДСП;
  • вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

  1. Круглыми – изделия универсального назначения, самые востребованные.
  2. Квадратными – отличаются большей вместительностью.
  3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
  4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

  1. Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
  2. Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

  1. Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
  2. Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Стандартные размеры круглого подрозетника

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

  1. Высота.
  2. Ширина.
  3. Глубина.
  4. Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание! Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм

Разновидности коробок для розеток по способу установки

При выборе монтажной коробки учитывается сразу несколько факторов. Следует обращать внимание не только на материал изделия, его форму и тип конструкции, которая может быть одинарной, двойной или тройной (встречаются даже рядные). Значение имеет и тип установки (вертикальный или горизонтальный), а также материал стены, куда будет осуществляться монтаж.

Стаканы могут устанавливаться в такие типы поверхностей:

  • полнотелые стены;
  • гипсокартонные перегородки;
  • плинтуса.

Важно!Размеры коронки под подрозетник, а также величина самого стакана подбираются с учетом типа поверхности. Каждый материал имеет собственные требования к параметрам системы, поэтому технология и набор инструментов могут различаться.

Для разного материала стен подбирается соответствующий тип монтажной коробки

Полнотелые стены: размеры подрозетников по бетону и другим материалам

Если предполагается монтаж коммуникаций в полнотелых стенах, специалисты рекомендуют использовать метод замуровывания. Этот способ применим к помещениям, где перегородки выполнены из газобетона, кирпича, бетона, камня и других материалов с похожей структурой.

Поскольку полнотелые стены имеют довольно большую толщину, нет жестких ограничений на глубину подрозетников для бетона, их форму и конструкционное строение. Однако существует единый стандарт диаметра – 68 мм. Причем этот показатель не является требованием самого материала, как такового.

Статья по теме:

Датчики движения для включения света: верный способ экономии электроэнергии

Характеристика устройства. Разновидности приборов по разным критериям. Алгоритм установки датчика. Популярные модели. Светильник с ДД.

Бетонные панели для стен имеют общепринятые параметры. Они отливаются вместе с углублениями под монтаж розеток и каналами, куда укладывается силовой кабель. Существуют четкие строительные нормы по изготовлению стенных панелей из бетона, а заданный диаметр подрозетника уже является побочным продуктом этих правил. Для полнотелых стен обычно берут коробки глубиной в пределах 41-45 мм. Этого вполне достаточно для того, чтобы качественно установить любые разновидности розеток и выключателей.

Если не принимать во внимание несущие стены, толщина перегородок в комнате составляет 8-10 см минимум. Проектирование точек питания обычно осуществляется на одном уровне. Таким образом, розетки будут располагаться с обеих сторон стены. К тому же они буду питаться от одного силового кабеля. Это значит, что в сумме глубина обеих коробок не должна превышать 9 см, то есть не более 45 мм на каждую.

Монтаж подрозетников в бетонную стену

Для чего выполняется монтаж глубоких подрозетников в бетоне

Глубокие стаканы монтируются в несущих стенах. Толщина этих перегородок позволяет устанавливать не только стандартные изделия, но и коробки с увеличенными параметрами. Монтаж осуществляется с применением все той же коронки для подрозетников 68 мм, поскольку диаметр стаканов остается прежним.

Глубокие монтажные коробки применяются в различных целях. Во-первых, они подходят для установки розеток под телевизионный кабель или локальной сети Ethernet. Радиус изгиба внутреннего провода в этом случае должен быть достаточно большим. Обычные стаканы не обеспечивают подобных условий, поэтому посадочная глубина должна быть увеличена до 61 мм.

Во-вторых, короб с удлиненным корпусом позволяет устанавливать объемные элементы. К ним относятся розетки с нестандартным модулем или выключатели. Вся начинка легко поместится внутри благодаря этим дополнительным 15-20 мм.

В-третьих, увеличенная глубина необходима для стаканов, имеющих двойное назначение. Эти изделия называются двухъярусными. Благодаря им отделка выглядит более эстетично, а производители могут сэкономить на количестве материала.

Обратите внимание! Двухъярусные стаканы подходят не только для розеток, но и для выключателей.

Для монтажа в несущих стенах чаще всего используют глубокие стаканы

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Обычные стаканы для полнотелых стен не пригодны для монтажа розеток в гипсокартоне. Для этих перегородок предусмотрены специальные конструкции с особым строением. Чтобы обозначить размер коробок используется внешний диаметр изделий (d2) и глубина их посадки (Н).

Специально для работ с тонкими перегородками предусмотрен стандартный диаметр подрозетников для гипсокартона, который равен 68 мм. Хотя в продаже встречаются и другие варианты. Внешний диаметр этих изделий может соответствовать 75, 70, 65, 64 или 60 мм.

Глубина установочных коробок может быть разной. В небольших изделиях она составляет 40, 42 или 45 мм. Существуют и более глубокие виды стаканов. Их величина может составлять 60 или 62 мм.

На рынки поставляются модели с нестандартными посадочными размерами. Такие изделия не соответствуют норме, они, скорее, являются исключениями из правил. При выборе стакана нужно обязательно учитывать место монтажа. Специалисты рекомендуют использовать коробки с посадочной глубиной 60 или 62 мм, если толщина гипсокартонной перегородки позволяет это. Подобные конструкции существенно упрощают монтаж проводки, если схема не позволяет установить распределительные коробки.

Диаметр стаканов для гипсокартонных стен может варьироваться в пределах 60-75 мм

Установочные коробки для монтажа плинтусных розеток

Установочные коробки для монтажа розеток в плинтус выпускаются в виде готовых модулей. Их параметры подогнаны под общепринятый стандарт. Можно не волноваться, что розетки или другие коммутационные устройства не подойдут по размеру. Эти изделия имеют особую конфигурацию, благодаря чему они устанавливаются поверх плинтуса. Задняя часть крепится к несущей стене или гипсокартону.

Форма и цвет этих изделий могут быть разными. Чтобы установочная коробка не привлекала внимания и не выбивалась из общей картины, желательно подбирать расцветку в соответствии с отделкой стен и дизайном самой розетки.

Установка таких коробок выполняется так же легко, как монтаж розеток накладного типа. Для этого нужно организовать в плинтусе небольшой промежуток. Его размер должен соответствовать величине задника коробки. Ширина крепежной части варьируется в пределах 65-85 мм. Максимальная глубина такого стакана составляет 25 мм. В канал следует проложить силовой кабель и прикрутить коробку к стене с помощью шурупов.

Важно! Нужно убедиться, что подрозетник прочно и надежно закреплен к стене. В противном случае этот модуль вместе с содержимым будет отрываться каждый раз, когда штекер выдергивается из розетки.

Монтаж коробок для плинтусных розеток в кирпичной стене

Составные конструкции и тройные розетки в один подрозетник

Тройные розетки имеют множество конфигураций. Существуют модели, заключенные в один каркас и имеющие одну крышку. В продаже встречаются варианты с тремя отдельными розетками. При этом корпус и крышка у них объединены. Высоким спросом у потребителей пользуются модели, укомплектованные выключателем. Он позволяет обесточить определенный участок цепи, что очень удобно для тех случаев, когда владельцы квартиры долго отсутствуют.

Тройные подрозетники используются для монтажа розеток двух типов:

  1. С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
  2. С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа коробок с тремя отдельными розетками придется дополнительно просверливать два отверстия. С гипсокартонной перегородкой проблем не возникает: подбирается соответствующий диаметр коронки под розетку, наносится разметка с учетом межцентровых расстояний, дальнейшие действия выполняются в соответствии с технологией.

Для монтажа нескольких розеток в ряд используются удлинённые и составные конструкции стаканов

Монтаж коробки в полнотелые стены повлечет за собой дополнительные затраты. Поэтому многие владельцы квартир предпочитают устанавливать тройную розетку в один подрозетник. Этот вариант считается более дешевым, хотя практичным его не назовешь.

Как правильно выбрать коронку для подрозетника

Коронка представляет собой короткий отрезок трубы с центрирующим сверлом и встроенными режущими элементами. Они могут быть обычными или иметь специальное напыление. Для изготовления режущих элементов используется твердые сплавы. Материал стены не только диктует, какой диаметр коронки для подрозетника выбрать, но и какой тип напайки для режущих элементов лучше всего подойдет для этих целей.

Распространенные виды напаек:

  1. Твердосплавные – бюджетный и самый распространенный вариант. Материал подходит для непрофессионального использования. Он быстро изнашивается, поэтому коронки с такими напайками нельзя применять на стенах из особо прочного бетона.
  2. Карбидно-вольфрамовые – универсальны, подходят для сверления любых материалов, включая керамическую плитку.
  3. Алмазные – самый дорогой и стойкий вариант. Материал справляется с большими объемами работ, поэтому подходит для профессионального использования.

Выбор коронки для подрозетника зависит от материала, из которой построены стены

Обратите внимание! Коронки с алмазным напылением, в отличие от карбидно-вольфрамовых и твердосплавных, не разрушаются при попадании на арматуру. Они пригодны для ее нарезки.

Оптимальный диаметр коронок для подрозетников в стенах из разных материалов

Стены из бетона или кирпича не налагают ограничений на величину подрозетников. Однако чаще всего используется стандартный размер, равный 68 мм. При этом диаметр коронки по бетону для подрозетников подбирается так, чтобы между коробкой и стеной был небольшой зазор, примерно – 5-10 мм. Это пространство впоследствии заполняется раствором, который после застывания надежно фиксирует стакан в гнезде.

Глубина гнезда также имеет значение. Когда в стене формируется отверстие и делается выборка бетона, нужно следить за тем, чтобы его глубина соответствовала глубине подрозетника. Желательно, чтобы кромка монтажной коробки по уровню совпадала с плоскостью стены. Чтобы гнездо не получилось слишком глубоким, можно сделать отметку на самой коронке и в процессе работы ориентироваться на нее.

В продаже можно найти небольшие коронки, которые используются для формирования гнезд под коробки диаметром 60 мм. Но лучше отказаться от таких цилиндров и применять стандартный вариант. Из-за того, что производители не придерживаются общепринятых размеров, существует вероятность того, что подрозетник не сможет войти в такое отверстие. Лучше закрыть лишние миллиметры раствором, чем столкнуться с подобной ситуацией.

Размеры коронок соответствуют стандартным габаритам подрозетников

С кирпичной стеной дело обстоит немного иначе. Монтажная коробка устанавливается так, чтобы ее кромка идеально совпадала не с плоскостью стены, а с финишной отделкой на ней.

В качестве отделки для стен из кирпича используется:

  • вагонка;
  • гипсокартонные листы;
  • штукатурка и т.п.

Поэтому параметры гнезда подгоняются под толщину обшивки. В этом случае целесообразнее использовать глубокие подрозетники. Если высчитать толщину отделки заранее не представляется возможным, допускается сверление поверхности уже после того, как проведены чистовые работы.

Если требуется монтаж розетки в гипсокартонную стену, для этих целей используется специальная коронка для ГКЛ. Нельзя ни в коем случае использовать цилиндры для бетона. Они повредят материал. Для работы берутся стандартные размеры коронки для подрозетников в гипсокартоне – 68 мм. Сама коробка фиксируется в стене за счет собственных креплений.

Для сверления отверстий в бетонных стенах используются специальные инструменты и насадки

Несмотря на то, что многие производители не придерживаются общепринятых величин, все же существует единый стандарт. Поэтому ошибиться с размером монтажной коробки

очень сложно. Даже не имея под рукой розеток и выключателей, можно делать разметку и сверлить отверстия по стандарту, не боясь, что потом под них будет сложно купить фурнитуру.

Размеры подрозетников: диаметр, глубина, межосевое расстояние

Как выбрать установочную коробку

При покупке подрозетника нужно обращать внимание на такие его параметры:

Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон

Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
Форма. Самой востребованной считается круглая

Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Монтаж по стене с кафелем

Следует помнить, что кафель – довольно хрупкий материал

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Разметка стен и подготовка отверстий

Разметка и вырезание отверстий под розетки

Монтажные работы начинаются с разметки места для розетки. Для этого понадобится уровень, рулетка и карандаш. Нужно учесть количество подключаемых потребителей, расположение мебели, общий дизайн помещения. Особых требований нет, есть определенные нормы, которыми можно руководствоваться. Рекомендуется придерживаться следующих расстояний от пола:

  • до центра отверстия розетки 30 см;
  • до центра выключателя 90 см;
  • для стиральной машины один метр;
  • для кухонного стола 1м 20 см;
  • не ближе, чем 20 см до дверного проема;
  • расстояние до газовых коммуникаций не менее 50 см.

Пропитка гипсокартона грунтовкой

Выбранный участок стены пропитывают грунтовкой. После высыхания наносят тонкий слой шпаклевки. Это сделает гипсокартонный лист прочнее, он не будет крошиться при работе. Далее выполняют разметку. Высверливают отверстие на размеченном участке коронкой. Это специальная насадка на дрель с острыми зубцами по кромке. Можно воспользоваться обычным сверлом, а затем вырезать отверстие строительным ножом.

Чтобы не повредить лист, работу проводят осторожно с небольшим нажимом. Рекомендуется предварительно просверлить центральное отверстие небольшого диаметра, иначе коронку может повести в сторону

Края готового окна еще раз обрабатывают, что продлевает срок эксплуатации.

Разметка стен для установки подрозетников

Установка подрозетников в гипсокартон начинается с разметки перегородок

В этом поможет предварительно составленная схема монтажа электропроводки, здесь особое внимание следует уделить расстояниям до пола и ближайшей стены. Данные параметры рассчитывают так: высота берётся от пола до центра изделия, расстояние до стен определяется от центральной части группы подрозетников

Если при расчёте учитываются другие ориентиры, об этом должны быть соответствующие отметки в схеме. Например: расстояние до стены рассчитано не от центра, а от края рамки.

Чтобы максимально осветить процедуру разметки, разберём процесс на примере монтажа блока из четырёх подрозетников фирмы Schneider Electric. Отметим, что приведённая схема актуальна и для продукции других производителей.

Для начала отмечаем горизонтальную линию, на необходимой высоте от уровня пола. Для этого используем рулетку и простой карандаш. Затем определяем место посадки подрозетников, при этом нужно учитывать симметричное расположение конструкции относительно всех участков стены.

Теперь от центральной части первого подрозетника отступаем 71 миллиметр и отмечаем центр второй коробки, и так далее, через равные промежутки.

Конечно, если Вам необходимо установить один подрозетник то здесь просто необходимо в нужном месте и на нужно высоте обозначить на стене точку где необходимо установить коробку. Данная точка будет являться центром будущей розетки или выключателя.

Обратите внимание на один важный нюанс: расстояние между центрами подрозетников должно быть ровно 71 миллиметр, без исключений и погрешностей. В противном случае, могут возникнуть проблемы с установкой накладной рамки: конструкция может не зайти, или наоборот оставит зазоры

Кроме того, необходимо учитывать местоположение металлических профилей, которые служат опорой для гипсокартонных листов. Иначе при высверливании отверстия, можно повредить профиль, что сделает перегородку менее устойчивой.

После проделанных манипуляций, у нас на стене появились четыре точки, которые определяют центральную часть подрозетников. Теперь можно приступать к высверливанию отверстий.

Конструктивные отличия подрозетников

Основой любого подрозетника металлического или пластикового является корпус  в виде стакана.

Для бетонных стен. Для изделий, которые устанавливаются в бетонные, кирпичные и пеноблочные стены стаканы делаются без особых приспособлений и фиксируются в отверстиях гипсовым раствором.

Пример крепления подрозетников в бетонную стену гипсовым раствором

Для гипсокартонных изделий. Более сложную конструкцию имеют подрозетники для установки в полые стены из гипсокартона, листов ДСП или фанеры. На их корпусе предусмотрены винты и зажимные планки.

Пластиковый подрозетник с креплением для гипсокартонных стен

При вращении винта по часовой стрелке зажимная планка поднимается к поверхности стакана и упирается в лист, строительного материала. С лицевой стороны стакан прижимается к листу выступающей верхней кромкой.

Овальные подразетники. Для бетонных и гипсокартоных стен делаются овальные изделия, разной длинны, рассчитанные на установку блока розеток, которые могут быть различного назначения, 220В, подключения телевизионного кабеля и телефонов, модемов интернета.

Овальный подрозетник для установки двух элементов

Для установки блока розеток часто используют конструктор с платформой, на которой можно собрать до 5 розеток.

Накладные подрозетники для внешней проводки, в кабельканалахя, плинтусах, элементах мебели.

Пример установки набора подрозетника с розеткой в конструкции плинтуса

Отличие креплений по размерам

Размеры производители привязывают к стандартам розеток и выключателей поэтому по внешнему диаметру стаканы подразетников бывают 68 мм, с высотой 45 мм. Но так как элементы вставляются вовнутрь, более важны не внешние, а внутренние размеры они могут быть на 3 – 5 мм меньше в зависимости от толщины стенок подрозетников. В некоторых случаях востребованы изделия с диаметром 60 мм так как есть элементы крепления выключателей и розеток сделанные под эти стандарты.

Размеры производители привязывают к стандартам

По глубине стандарты изделий бывают 2,5 см и 4,5 см более, последние наиболее востребованы  этого расстояние вполне достаточно, чтобы разместить, всю контактную группу с проводами за розеткой. Есть подрозетники с глубиной стакана до 80 см, они очень удобны при монтаже электропроводки без распределительных коробок. Все рассключения проводов и отводы по разным направлениям упаковываются на дне такого подразетника и остается место для установки розетки или выключателя.

Особого значения разница в 5 мм по диаметру не имеет, так как механизм крепления на изделиях которые вставляются в подрозетники предусматривают раздвижные упорные планки в пределах этих размеров. Эта мера обеспечивает универсальность крепления к различным моделям подрозетников. На верхней части стакана сделана выступающая кромка для упора в плоскость поверхности стены, чтобы подразетник не проваливался глубже в отверстие для его установки

С учетом этой кромки диаметр может быть 72 мм, это важно учитывать при сверлении отверстий в стене для подрозетников, чтобы они вставлялись плотно

Во всех подразетниках в боковых стенках стакана делаются отверстия, диаметром 1.5 – 2см для ввода и отвода проводов. Они могут быть полностью открытыми с одной стороны, или стенки прорезаются не до конца, обозначая места отверстий с нескольких сторон. Такое конструктивное решение позволяет поддеть пластик или лист жести отверткой перекусить перемычки бокарезами и удалить с любой стороны часть конструкции закрывающее отверстие.

Варианты с квадратными формами подрозетников тоже бывают разными, производители делают исходя из стандартов размера плинтусов и розеток. Основные модели квадратные имеют размеры 70х70 мм или 60х60 мм, есть прямоугольные блоки для установки нескольких розеток от 3 до 5 шт.

Полезные советы

Материалы, из которого могут изготавливаться изделия, отличаются в зависимости от цены и от необходимых термонагрузок, вызванных короткими замыканиями.

Самый распространенный и дешевый – полистирол (он же АБС), температура плавления – 180 градусов, расплавится при первом же коротком замыкании, горюч, при горении выделяет токсичные выхлопы.

Чуть дороже – поливинилхлорид, плавится при 220 градусах, плохо горит, от короткого замыкания возможны частичные оплавления материала, переживет 2 -3 возгорания узла (не от открытого огня, а от замыкания).

Более дорогим является полипропилен, он не горюч, плавится при 650 градусах, возгорание от замыкания возможно, но при условии его использования не в 220, а в 380 вольт (однако такие системы электрики проводят в жилых помещениях крайне редко).

Самым дорогим является полиамид, он так же не горюч, а вот плавится при температурах свыше 1000 градусов, что делает его самым крепким и пожаростойким (на 220 и на 380 вольт), применяется, в большинстве своем, на коммерческих объектах, так как проходит проверку пожарного инспектора и соответствует требованиям пожарной безопасности.

Не стоит забывать и о соединителях подрозетников. В комплекте обычно идет 2 штуки. В комплект дорогих подрозетников (о которых написано выше) включено 4 штуки, но два дополнительных немного длиннее. Монтируются они в специальные разъемы на самих изделиях: заглушки прямоугольной формы предназначены именно для них. У некоторых производителей подразъёмники интегрированные, а снять такие невозможно (только отпилить или отрезать).

За его несоблюдение не оштрафуют, но из-за такой мелочи можно получить возгорание застенного пространства. А соблюдение правила сможет спасти жизнь владельцу.

Обычно подрозетник немного (на несколько миллиметров) выпирает от стены. Если это критично, то до установки изделия можно сделать срез фаски в 2 – 3 мм. Это выполняется круговыми движениями ножа: по диагонали срезается верхний крайний слой на глубину 2-3 мм, с углом около 35-0 градусов.

Перед установкой монтажной коробки стоит загрунтовать стену (даже стены из гипсокартона грунтуют), чтобы не залить кончики проводов и упростить дальнейшие ремонтные работы.

Важным моментом при расчёте и замерах является то, что многие делают отверстия прямо на профилях или около них. В связи с тем, что профили металлические, а металл обладает высокой электропроводностью, стоит делать разъемы как можно дальше от профилей и их пересечений.

Для большей пожарной безопасности стоит проводить кабеля в специальной гофре, которая защищает как сам кабель от внешних воздействий, так и снижает риски нежелательных возгораний. Обычно такие гофры крепят к профилям – это упрощает дальнейшие ремонты.

При монтаже трёх и более подрозеток в одном ряду (одной секции с использованием соединителей) рекомендуется вызывать мастеров, если вы не специалист. Дело в том, что можно очень легко запутаться в разветвлении и наращивании кабеля, что точно приведет к неисправностям и другим отрицательным последствиям.

Подрозетники могут быть не только круглыми, но также квадратными или овальными. Квадратные используются для дополнительных разводок кабелей, совмещая в себе как раздаточную, так и установочную коробку. Овальные коробки необходимы для установки двух розеток или выключателей, которые расположены вертикально.

Отдельно стоит отметить мультибоксы. Мультибокс – это вид коробок, предназначенный для открытой установки на плинтус. Мультибоксы бывают двух видов: до плинтуса и до пола. Такие коробки выглядят весьма оригинально, но по пожарной безопасности они далеко не первые.

О том, как правильно установить подрозетник в стену из гипсокартона, смотрите в следующем видео.

Основные виды двойных розеток

Любые типы электрических розеток в том числе и юсб предназначены для включения в сеть различных приборов. Конструкция включает в себя основную или рабочую часть с контактной группой, и крышку, предохраняющую внутренний механизм от внешних воздействий.

Нередко возникает проблема в связи с невозможностью подключения дополнительного устройства из-за отсутствия свободных розеток. Поэтому у владельцев квартир все большую популярность приобретает двойная розетка, установленная в один подрозетник. Практически все модели оборудуются контактами для подключения заземляющего провода.

Соединенные двойные розетки представляются в виде отдельных устройств, установленных на близком расстоянии друг от друга. Однако, как показывает практика, данный вариант не отличается эстетичностью и требует дополнительного сверления стены под еще один подрозетник.

Более удобным считается моноблок, выполненный в виде двойной розетки. Он может устанавливаться на старое место с обязательной заменой имеющейся монтажной коробки и не вызывает значительных разрушений внутренней отделки. В таких моноблоках мощность электрического тока разделяется на две части, и это является их недостатком, особенно заметным при одновременном подключении бытовых приборов.

В зависимости от модификации, моноблоки с двойными розетками разделяются на следующие типы:

  • Закрытые и открытые. В закрытом варианте отверстия под вилку защищены шторками. Такие розетки применяются в помещениях, где возможно нахождение маленьких детей. Для срабатывания шторок требуется одновременное нажатие на них. Поэтому, если ребенок захочет засунуть в отверстие какой-то предмет, ничего страшного не произойдет. 2-й вариант представляет собой стандартную конструкцию с открытыми контактами.
  • С заземлением или без него. В первом случае розетки оборудуются контактами для подключения заземляющего провода. Таким образом, обеспечивается дополнительная защита от токовых утечек на корпус прибора.
  • Розетки с дополнительной защитой от действия влаги и с возможностью установки на улице. Влагозащищенные приборы имеют класс защиты IP44, а предназначенные для улицы – IP55.

Изделия могут быть дополнительно промаркированы. Например, буквенное обозначение А указывает на двойную розетку производства США, буква В указывает на контакт заземления.

И первая из них: это выбор по стоимости

Самые доступные, я бы даже сказал дешевые, стоят от 1 гривны, средние за 3-4 грн и выше, и леграндовские более 15 грн. Обычно многие не задумывается и берут самые простые, полагая на то что разницы никакой нет, но как вы увидите – разница есть. Чем они похожи и чем различаются?

Самые простые «не дружат с механизмами», которые в некоторые коробки нормально не становятся, то есть доходят только до определенной глубины, оставляя зазор. Приходится снимать лапки. А что мешает? Мешает «переход» между коробками.

Это часто свойственно дешевым коробкам, при том что у них еще и высота минимальная. Те которые чуть дороже, выше почти на 5 мм и с немного иным вынесенным переходом.

Он и сам по себе более углублен, и выполнен в форме бабочки. Просунуть провод можно снизу или сверху. И вот в такую коробку всё становится прекрасно: никакие распорки выкидывать у механизмов не надо.

Тоже самое вроде бы и у Schneider Electric – переход осуществлён по центру, но он выше, чем дешевый, на те же 5 мм, и механизм в него становится нормально.

Если секционный подрозетник установить, как отдельно стоящий, без дополнительного штробления места под «уши» не получится, то у IEK есть универсальная модель (продаётся по отдельности с переходниками), которая может использоваться как одноместная, так и модульно «набираться».

В целом, наборные коробки тем хороши, что под них в сплошных стенах можно качественней вырезать отверстия. Кстати лучше всё-таки это делать 68мм коронкой, потому что после 67мм они становятся впритык. После 68 мм коронки остаётся зазор и гипсовать удобней и лучше. Даже качество установки дорогих коробок «Legrand» зависит, от того как вы высверлите отверстие.

Так вот под них обычной коронки будет недостаточно. То есть нужно вырезать прямоугольные ниши (раньше «Legrand» вообще были квадратные) болгаркой, либо брать более большую коронку. Тоже самое касается и некоторых круглых Schneider где 67-68 мм коронки недостаточно.

Их неоспоримый плюс, в том что, помимо рифленого покрытия посадочных мест (чтобы лапки хорошо держались) есть некоторый запас хода по высоте – механизм прямо вместе с рамкой можно подогнать по высоте уже после установки – т.к. розетка может «ходить» вверх и вниз примерно на 10 мм.

Если вы, допустим, по комнате где-то пропустили уровень на сантиметр вверх/вниз, и рядом стоящие ( и уже загипсованные) коробки стоят криво (не в уровне между собой) – вы можете это исправить за счет хода механизмов по высоте (до 20мм !).

В такие, «установленные не в горизонтали Legrand» (даже до сантиметра), механизмы становятся нормально, а вот с круглыми такой «фокус» не пройдет. Максимум что вы «сыграете» – 5 мм, потому что у них свободного места практически нету.

Еще немаловажный нюанс: некоторые коробки идут с винтами, некоторые без винтов. Бывалые распинаются, что винтики нужны, только чтобы во время штукатурки не замазали «дырочки». Я с этим категорически не согласен, потому что не встречал ничего подобного на своем опыте. Даже если в них забилась цементная или гипсовая штукатурка, она легко отковыривается и винт прекрасно закручивается.

А вот проблемы будут когда сами винтики замажут цементной штукатуркой. Чтобы его выкрутить и поставить механизм, нужно отцарапывать отверткой штукатурку, тем самым «слизывая» сами шлицы. Решение простое: лучше брать отдельно запасные винты. Причём смотреть внимательно, и брать только те, которые по 3 мм толщиной. Более толстые будут ломать пластиковый корпус.

Я предпочитаю ставить подрозетники вообще без винтов и, по возможности блочные. Потому что, одиночные хоть и встречаются чаще, но точно просчитать их заранее сложно: сколько нужно будет на объект одиночных, а сколько двойных.

Если выбирать из среднего ценового сегмента (по 3-4 грн), то думаю, как «для себя» лучше взять Schneider. Он и чуть выше, и бортик у него не слишком большой. Т.к. большой бортик, при впритык высверленном 68-й коронкой отверстии, нудобно и даже сложно загипсовывать по краям. Когда бортик маленький, зазор достаточно просто подгипсовать шпателем.

Legrand конечно тоже заслуживает внимания, но несколько меньше, потому что под него нужна больше коронка. А чем меньше коронка, тем проще, естественно, выбить. Основной их плюс, это конечно то, что с ними можно работать на разгильдяйство (из-за большого запаса хода механизма).

Но опять же цена – как «ложка дёгтя». Все всегда хотят сэкономить

И в этом случае тоже, многие зацикливаются на копеечной цене, не обращая внимание на низкое качество. Но лучше этого не делать

Как заменить подрозетник при этом не испортив обои?

Соответственно в этом случае, нет необходимости отрывать обои, разворачивать, потом заново клеить, подмазывать – портить новосозданный интерьер. Всё это ерунда и не бывает нерешаемых случаев.

Когда вытащите старую розетку, то подберите максимально близкий по диаметру подрозетник соответствующий старому отверстию – чтобы он подходил максимально плотно. И если остаётся какой-то люфт (совсем небольшой) используйте пенистый двухсторонний скотч. Но снимайте защитную полоску со скотча только с одной стороны. Проклейте, обматывая по все окружности. Так Вы добавите вот этот недостающий миллиметр диаметра. И всё, он туго сядет в отверстие и главное не будет проскальзывать.

Потомучто, какой у вас в итоге подойдет Вы точно не угадаете.

И опытный мастер бывает сам не сможет угадать на глаз: даже если один вроде бы изначально и подходит, то при окончательной установке может не войти как нужно. Поэтому и ходит электрик с этими несколькими «запасными» подрозетниками.

Такие вещи лучше доверять людям, которые на этом специализируется и занимаются этим на постоянной основе, чтобы не хранить потом кучу всякого ненужного строительного хлама. Как пишут потом интернете «отдам остатки стройматериалов».

Что может заменить приятный и профессиональный монтаж? – да ничто! Поэтому не экономьте копейки на подрозетниках и используйте хорошие подрозетники.

Андрей Белый. REMONT-EKSPERT.RU

При использовании материалов AXIOMPLUS.COM.UA

Все права защищены. Копирование разрешено только с ссылкой на первоисточник

Назначение и функции подрозетника

Монтажные коробки выполняют не только функцию крепежа, но и защищают от возгораний, обеспечивают надежную изоляцию соединений. Самые первые конструкции подрозетников были металлическими, а затем стали изготавливаться из пластика. Данный материал отличается высокой технологичностью, низкой стоимостью, а коробки, выполненные из него, обладают всеми необходимыми качествами.

Довольно часто возникают ситуации, когда установка розетки сопровождается одновременной заменой подрозетника. Они стоят внутри стены в течение длительного времени, поэтому в процессе эксплуатации невозможно проконтролировать и определить их техническое состояние.

Неисправности выявляются тогда, когда при вытаскивании вилки, вместе с розеткой из отверстия в стене выпадает и установочная коробка. Это может произойти по следующим причинам:

  • Материал стены, служивший основанием для подрозетников, разрушился, что характерно для зданий старой постройки.
  • Установочная коробка не держится, поскольку она изначально была не качественно закреплена в посадочном месте.
  • Низкое качество самого изделия.
  • Частое вытаскивание вилки за провод приводит к постепенному расшатыванию подрозетника и розетки.

Многие хозяева задаются вопросом о необходимости использования установочных коробок. Некоторые из них выполняют монтаж розетки прямо в стене, без подрозетника. Однако это не дает гарантий надежности и безопасности при дальнейшей эксплуатации.

Поэтому рекомендуется использовать установочные коробки, так как они выполняют несколько важных функций:

  • При монтаже механизм розетки оказывается надежно закреплен внутри коробки и не вываливается. Задача, как закрепить изделие решается с помощью винтов или распорных лапок.
  • В установочную коробку могут монтироваться не только розетки, но и выключатели, а также другие средства коммутации.
  • В некоторых схемах подрозетники выполняют функцию распределительной коробки.
  • Обеспечивается дополнительная изоляция механизма от материала стен. Электрический потенциал с контактов остаётся внутри и не попадает на конструкции стен, которые могут обладать токопроводимостью.
  • Изделия, сделанные из негорючего пластика, надежно защищает от возгораний, а сама конструкция не допускает попадания в розетку пыли, влаги и посторонних предметов.

размеры и виды. Оптимальный диаметр подрозетника.

Во время капитального ремонта часто приходится менять проводку выключатели и розетки. Немаловажную роль при этом играют подрозетники, в которые устанавливаются эти детали. От правильного выбора модели и размера зависит то, как будут держаться и выполнять свою функцию электророзетки.

Стандартные размеры подрозетников

Стандартные подрозетники отечественных производителей имеют наружный диаметр 68 мм, а глубину — 45 мм. Следовательно, наружный диаметр розетки в стене будет составлять 65 мм, а ширина — 40 мм. При монтаже цельным блоком диаметр отверстия в стене должен быть около 71 мм. Однако он может быть иным — 60 или 72 мм по внешней стороне, в зависимости от производителя. Это касается и глубины подрозетников, которая варьируется в пределах 40, 60, а иногда 75-80 мм.

Подрозетники подбираются в зависимости от типа и диаметра розетки. Поэтому кроме стандартных подрозетников, существуют особые модели, встраиваемые в гипсокартонную конструкцию. Их размеры, особенно глубина и фиксирующие элементы, отличаются. Минимальная высота стаканов для гипсокартона может составлять 25 мм.

Подрозетники конкретных производителей

У каждого производителя существуют свои стандарты на розетки и подрозетники. Но все они стараются придерживаться госстандартов, поэтому различия могут быть незначительны. Но если постоянно пользоваться каким-либо отдельным видом розеток, то и подрозетники лучше приобретать этой же фирмы.

На сегодняшний день выделяют несколько популярных брендов:

  • Стандартные стаканы для розеток от российской фирмы производителя Schneider Electric имеют следующие размеры — диаметр 65 мм, а глубина — 45 мм.
  • Тамбовский производитель Hegel придерживается несколько других стандартов. Глубина подрозетников составляет 60 мм, а внешний диаметр — 68 мм. Их часто используют для монтажа переключателей.
  • LeGrand — это французский производитель, занимающий лидирующие позиции по производству и сбыту данной продукции. Внешний диаметр фирменных розеточных коробов составляет 70 мм, при глубине 65 мм. Кроме этого, фирма выпускает подрозетники со стандартными размерами с глубиной стакана в 40 и 60 мм. Такие элементы больше подходят для группированных розеток.

Методика установки подрозетников в стены

Монтаж подрозетников осуществляется в определенном порядке. Но прежде чем начать установку, необходимо убедиться, что короба подходят к розеткам. В противном случае их придется купить в магазине.

После того как место для установки розеток определено, приступают к разметке. Обычно ее наносят на стену простым карандашом. Когда разметка готова, можно начинать штробление, которое обуславливается высверливанием отверстий (ниш) для непосредственной установки стаканов, с учетом прокладки проводов. Для этого обычно используют перфоратор или дрель.

Если отверстия для монтажа розеток готовы, можно начинать установку подрозетников. Если подрозетник не входит в отверстие, его нужно расширить. Однако слишком большое гнездо тоже не нужно, так как розетка будет шататься, и тогда придется делать лишнюю работу — замазывать лишнее пространство гипсом или другим раствором.

Разметка стены для установки подрозетников

Разметка стены под установку розеток осуществляется независимо от наличия проводки и штроб для нее. Если место определено точно, то ниши под кабели можно сделать при сверлении отверстий для монтажа подрозетников.

Точное место для розеток определить сложно, ведь многие хозяева часто делают переустановку мебели. Поэтому розетки монтируют в соответствии с некоторыми правилами:

  1. Для многофункционального применения рекомендуется устанавливать розетки на высоте 30 см от покрытия пола.
  2. Для холодильников или стиральных машин это значение приравнивают к 1 метру.
  3. При установке блочных розеток в фартучной зоне кухни, это расстояние измеряется от поверхности столешниц на уровне 10 см.
  4. Для групповой установки нужно учитывать расстояние между подрозетниками, которое по стандартам должно составлять 71 мм.
  5. Если розетка предназначена для подвесного телевизора, то здесь, скорее всего, нужен индивидуальный подход.
  6. Кроме этого, нужно учитывать боковые и верхние зазоры. От потолка, углов, дверных проемов, расстояние должно быть не менее 15 см. А от отопительных приборов — не менее 50 см.

Как сделать шаблон для установки подрозетников своими руками

Чтобы упростить процесс установки групповых подрозетников используют специальные шаблоны, которые можно сделать собственноручно. Материалы для их изготовления могут быть разными. Могут подойти пластмассовые пластины, обрезки фанеры, металлические или алюминиевые профиля. Также шаблон может иметь различную по сложности форму, это зависит от желания хозяина.

Приспособление может выглядеть в виде прямоугольного трафарета с отверстиями, соответствующими диаметру подрозетников. Они высверливаются на одном уровне, на определенном расстоянии друг от друга (зависит от промежутков между подрозетниками блочного типа). Длина заготовки зависит от количества стаканов в блоке. По краям высверливаются отверстия для фиксации шаблона к стене.

Также можно сделать шаблон, представляющий собой вышеописанную конструкцию, напополам распиленную вдоль. По внешнему виду она напоминает морские волны.

Планка для установки подрозетников

Более простым вариантом блочных шаблонов, является планка для монтажа подрозетников. Обычно ее изготавливают из алюминиевого профиля или уголка. Делается она очень просто. Для стандартных подрозетников подойдет уголок со сторонами в 40 мм. Длина учитывается от количества розеточных стаканов, так чтобы от краев оставалось не менее 10 см для крепления планки к стене.

По центру одного из ребер уголка проводиться горизонтальная линия. Далее нужно приложить блок с подрозетниками и отметить отверстия, под саморезы для каждого стакана. Блок должен располагаться таким образом, чтобы от краев планки получилось одинаковое расстояние. Далее просверливаем намеченные отверстия соответствующего диаметра. На последнем этапе нужно высверлить еще два отверстия по краям шаблона, на которые он будет крепиться к стене.

Данная конструкция не отнимет много времени и облегчит работу. Она позволит ровно выставить подрозетники и зафиксировать, чтобы в процессе накидывания раствора, они не сдвигались.

Монтаж одиночного подрозетника

Перед тем как высверливать стакан для подрозетника необходимо сделать отметку, которая будет центром розетки. Для этого проводят горизонтальную линию по вышеописанным правилам разметки. Затем проводится вертикальная линия от проводов подходящих к будущей розетке. Точка пересечения линий будет являться центром.

Диаметр ниши в стене должен быть немного больше, внешнего диаметра подрозетника. То же самое касается глубины. Это делается для того, чтобы при фиксации раствором, подрозетник можно было выставить ровно. Далее нишу заполняют нужным количеством раствора и устанавливают подрозетник, предварительно пропустив провода в отверстие короба.

После монтажа необходимо поправить приспособление и удалить лишний раствор. Как только он высохнет можно приступать к подключению и установке самой розетки.

Монтаж двух и больше подрозетников

Установка нескольких подрозетников осуществляется аналогичным образом, что и установка одиночного. Только в данном случае придется измерить расстояние между розетками в рамке, а затем перенести эти размеры на стену. Но лучше использовать блочные короба, которые продаются в магазинах от двух и более стаканов, что облегчит процесс работы.

Группированные элементы легче монтировать, если применять шаблоны или планки для установки подрозетников. Так делают многие электромонтажники, особенно при строительстве многоэтажных зданий.

Прочный металлический подрозетник

В последнее время мало кто использует металлические подрозетники, ввиду того что они обладают отличной электропроводимостью. Этот фактор увеличивает риск короткого замыкания в стакане розетки. Но с другой стороны — металл будет препятствовать возгоранию. Но дело даже не в этом, так как современные пластиковые короба имеют долгий срок эксплуатации и многие годы не расшатываются и не выпадают. Однако некоторые люди предпочитают использовать именно модели из металла, так как они значительно прочней и надежнее.

Установка подрозетников в гипсокартон

Монтаж подрозетников в гипсокартонные перегородки осуществляется аналогичным образом, но имеет некоторые нюансы. Для листов ГКЛ существуют специальные модели, оснащенные крепежными лапками, которые фиксируются с обратной стороны. Поэтому блочные подрозетники заводят под определенным углом.

Кроме этого, нужно учитывать, что гипсокартон является хрупким материалом, поэтому работать с ним нужно предельно аккуратно. Все будет зависеть от правильности и точности разметки.

Монтаж подрозетников в бетонные и кирпичные стены

Кирпичные или бетонные стены имеют высокую прочность, поэтому для установки розеток в бетонную стену необходимо использовать перфоратор со специальными насадками. Они представляют собой цилиндрическую коронку с направляющим победитовым сверлом. С их помощью можно быстро справиться с бетонной стеной.

После того, как контуры для подрозетников готовы нужно удалить бетон посередине отверстия. Если не получается сделать это обычными инструментами, то нужно использовать перфоратор в ударном режиме. После того, как ниша готова, нужно убрать пыль и убедиться, что ничего не будет мешать монтажу короба.

Деревянные подкладки в качестве подрозетников

На сегодняшний день подкладки для розеток из дерева практически не используют. Ранее их подкладывали под выключатели и розетки, чтобы обеспечить безопасное расстояние от оголенных контактов, до воспламеняющихся материалов и покрытий. Сами розетки использовались из фарфора или карболита — материалы, которые не плавятся и не горят.

Характерные ошибки при монтаже подрозетников

При установке подрозетников совершаются одни и те же ошибки, особенно если работа выполняется самостоятельно, без всяких навыков.

Самыми распространенными являются:

  1. Установка розеток до нанесения слоя штукатурки при капитальном ремонте. Таким образом, невозможно угадать глубину, и розетка будет не на уровне поверхности стенки.
  2. Часто монтажники забывают пропустить проводку в подрозетник перед тем как вставить его в нишу.
  3. Установка должна происходить строго параллельно по отношению к полу, иначе при заполнении ниши раствором она перекосится или поплывет.
  4. Нельзя использовать монтажную пену вместо раствора.
  5. Возможна неправильная укладка проводов.

Коррекция размера отверстия

Очень часто случается, что отверстие получается несколько больше чем нужно, и розетка выпадает из него. Чтобы это исправить потребуется корректировка. В этом случае необходимо полностью демонтировать все устройство и очистить нишу. Затем при помощи дрели, перфоратора или другого инструмента (в зависимости от крепости стены) необходимо расширить и углубить проемы.

Несколько миллиметров будет достаточно. После корректировки необходимо выставить подрозетник, используя вспомогательную фиксирующую планку и заполнить нишу алебастром или другим быстро застывающим раствором.

На этом установка подрозетника завершена.

ПОДРОЗЕТНИКИ: ИХ ВИДЫ И РАЗМЕРЫ | Денис Прокошенков

Диаметр подрозетников В современной электротехнике широко применяются монтажные или установочные коробки, известные также как подрозетников. Внутри них закрепляется механизм розетки, когда прокладывается скрытая проводка. Чаще всего они выпускаются круглыми с определенной линейкой стандартных размеров. Большое значение имеет диаметр подрозетника, от которого зависит жесткость и надежность крепления внутри стены. Данный параметр привязан не только к розетке, но и к монтажному отверстию, куда он будет установлен. Для чего нужны подрозетники Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов. Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников. Нередко у хозяев возникает вопрос о возможности как-то делать монтаж без таких коробок и устанавливать механизмы коммутационных приборов напрямую в стену. Чтобы раз и навсегда решить эту проблему, необходимо более подробно рассмотреть основные функции подрозетника и для чего он нужен: Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике. Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания. Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор. Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки. И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого. Разновидности и классификация Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник. Читайте также: Торцовочная пила Metabo KGS 216 M При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок. Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами. Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах. Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции. Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра. При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию. Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место. Стандартные размеры подрозетников и коронок Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм. У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм. Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве. Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник. В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров. Выбор диаметра при монтаже в бетонные и кирпичные стены Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки. Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут. При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава. Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место. При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором. Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде. Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки. По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом. Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью. Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник. Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки. Особенности монтажа с керамической плиткой Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников. Читайте также: Чем пользуется электрик Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников. В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку. Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене. Диаметр подрозетников при установке в гипсокартон Для гипсокартонных покрытий совершенно не подходят стандартные подрозетники, в том числе и блочные, используемые в обычных стенах. В этом случае применяются совершенно другие конструкции, в том числе и в блоке. При выборе нужного изделия обязательно учитывается глубина посадки (Н) и наружный диаметр (d2). Стандартная величина диаметра составляет 68 мм, но весь размерный ряд находится в пределах 60-75 мм. По нему следует подбирать и размер коронки. Глубина посадки изделия тоже может отличаться. Чаще всего встречается высота 40, 42, 45, 60 и 62 мм. Коробки с нестандартными размерами выпускаются редко и применяются в особых случаях. Для сверления отверстий используется коронка для подрозетников по гипсокартону или сверло. Выбор изделий осуществляется в соответствии с местом будущего монтажа. При наличии благоприятных технических условий, рекомендуется применять размер подрозетника стандартный, высотой 60-62 мм. При таком размере гораздо удобнее сделать разводку проводов. Провода разводятся внутри коробки, и глубокий подрозетник зачастую имеет большое значение. Процесс соединения проводки также существенно упрощается. Подрозетник закрепляется в ГКЛ с помощью двух металлических лапок, расположенных на расстоянии. Благодаря фиксаторам увеличивается площадь сцепления с поверхностью стены, без какого-либо вреда для покрытия. Крепление двух и более коробок осуществляют винтовые саморезы, которые в процессе закрутки плотно прижимают изделие к гипсокартону.
Подрозетник, вроде бы такая мелочь, но в качественно выполненной проводке даже мелкая деталь имеет серьезное значение. Благодаря этому изделию происходит надежная фиксация розетки или выключателя внутри подготовленного отверстия. В этой статье я хочу рассказать о существующих видах данного изделия.

yandex.ru

yandex.ru

Материал изготовления

Итак, в первую очередь подрозетники отличаются друг от друга материалом, из которого они произведены. И сейчас существуют два основных вида:

1. Пластиковые. Такой тип подрозетников очень популярен. Для производства используется пожаробезопасный пластик, поэтому такое изделие вполне можно использовать в деревянных постройках.

2. Металлические. Сейчас довольно редкие подрозетники, но активно используются в деревянных строениях для выполнения скрытой проводки.

yandex.ru

yandex.ru

Особенности конструктивного исполнения

Помимо материала изготовления подрозетники отличаются самой конструкцией. Есть установочные коробки предназначенные под монтаж в гипсокартоне, и для бетона.

Главное различие между этими подрозетниками в том, что у изделия, предназначенного под установку в гипсокартон, присутствуют прижимные лапки, с помощью которых выполняется надежная фиксация в гипсокартоне.

yandex.ru

yandex.ru

Наиболее простые подрозетники конструктивно не отличаются от изделий из металла и могут так же устанавливаться в: бетон, кирпич, газобетон и пеноблок.

А фиксация подрозетника в заблаговременно подготовленной нише выполняется с помощью алебастра.

yandex.ru

yandex.ru

Еще существуют подрозетники открытого типа, такой вид довольно часто применяют для крепления на плинтуса.

yandex.ru

yandex.ru

Деление по форме

Так же коробки бывают разнообразных форм. Наиболее используемые — это круглые для единичной установки или же для сборки составной конструкции (есть специальные соединители).

yandex.ru

yandex.ru

Овальные подрозетники. В них удобно выполнять установку двойной розетки или же розетки и выключателя. Так же есть квадратные установочные коробки, в которых больше свободного места.

yandex.ru

yandex.ru

Ну, и последнее различие — это глубина установочного стакана. Есть глубокие, стандартные и узкие стаканы. И каждый тип изделия активно используется. Так, например, глубокие подрозетники применяются, когда проводка выполняется без распределительных коробок и вся разводка выполняется именно в подрозетниках.

yandex.ru

yandex.ru

Типоразмеры подрозетников

И последнее различие — это различные размеры подрозетников. Стандартными считаются 68 х 45 мм (важно, внутренний диаметр равен 65 мм, а внутренняя глубина 40 мм). При монтаже блоком такие подрозетники имеют расстояние между центрами высверливаемых отверстий 71 мм.

Минимальная глубина равна 40 мм, а максимальная может достигать 80 мм. Стандартные типоразмеры подрозетников некоторых производителей:

Размеры квадратных подрозетников зависят от производителя, но гораздо чаще остальных встречаются с размером 70х70 мм, но могут быть и 60х60.

Размеры розеток в порядке от наименьшего до наибольшего

Использование гаечного ключа может быть доступно, когда вам нужно выполнять работу в сарае или дома. Однако, если у вас есть много разных размеров, над которыми нужно работать, вы можете быстро перегрузить свой портативный верстак.

Выбор наборов розеток, в которых отображаются все розетки в порядке от наименьшего к наибольшему, — это еще не все. Вы должны учитывать, работаете ли вы с SAE и метрическими гайками и болтами. Кроме того, у вас разные размеры дисков, поэтому некоторые сокеты не подходят для отдельных разъемов.

Здесь вы можете найти все, что вам нужно знать, чтобы убедиться, что вы используете торцовый ключ правильного размера и у вас есть подходящий размер диска.

Наиболее распространенные размеры дисков

Привод вашего торцевого ключа — это квадратное сечение на храповике. Некоторые размеры допускают различное количество розеток, которые могут быть метрическими и SAE.

Обычно встречаются три стандартных размера, хотя есть и другие.

  • Приводы 1/4 ”: Вы обнаружите, что они используются для работы с низким крутящим моментом и обычно предназначены для головок меньшего размера, возможно, до 14 мм максимум.
  • Приводы 3/8 ”: Вы считаете их наиболее универсальными, так как они могут закрывать розетки для различных областей, от работы по дому до вашего автомобиля и многих других.
  • 1/2 ”Приводы : Обычно используются для более серьезных работ на транспортных средствах, где гайки более прочны и требуют большего крутящего момента. Вы найдете их в использовании для розеток размером 19 мм и выше.

Типы розеток

Несмотря на то, что у вас есть большое количество метрических и стандартных размеров головок SAE, вы можете использовать разные гаечные ключи для их использования.

С помощью следующих ключей вы поймете, почему они быстро стали одними из самых популярных инструментов, которые вы можете хранить в сарае.

Головки ударные

У многих есть ручные инструменты, и многие розетки, к сожалению, с ними не работают. Ударные головки сделаны таким образом, что они работают с этими другими инструментами. Ярким примером является электрический или пневматический гайковерт.

Если вы их используете, вам потребуются комплекты розеток, способные выдерживать эти более высокие крутящие моменты. Такие розетки будут более надежными, чем обычные розетки.

Торцовые головки

12-гранная розетка удобна и проста в использовании. Вы можете надеть его на оборудование в любом из 12 положений, что упрощает выравнивание.

В то время как 12-точечные розетки хорошо подходят для большинства легких и домашних задач, шестигранные, с другой стороны, были выбраны для более важных аппаратных ситуаций, требующих значительного крутящего момента.

Шесть очков имеют меньший шанс поскользнуться в этой ситуации. Считается, что шестигранная розетка будет более долговечной, чем двенадцатигранная, потому что ее внутренние стенки упираются во все шесть сторон оборудования.

Мелкие и глубокие гнезда

Обычные мелкие гнезда не должны касаться гайки или болта до того, как верхняя часть шпильки или болта коснется верха гнезда, или вы работаете в ограниченном пространстве. Гнезда для свечей зажигания являются хорошим примером, как и некоторые колесные гайки.

Таблицы размеров розеток

В следующих таблицах вы можете найти размеры розеток в порядке для метрических розеток и размеры розеток SAE.

Таблица размеров метрических головок

Привод 1/4 дюйма Привод 3/8 дюйма Привод 1/2 дюйма Привод 3/4 дюйма Привод 1 дюйм
4 мм 5.5 мм 8 мм 19 мм 36 мм
4,5 мм 6 мм 9 мм 20 мм 38 мм
5 мм 7 мм 10 мм 21 мм 41 мм
5,5 мм 8 мм 11 мм 22 мм 46 мм
6 мм 9 мм 12 мм 23 мм 50 мм
7 мм 10 мм 13 мм 24 мм 54 мм
8 мм 11 мм 14 мм 25 мм 55 мм
9 мм 12 мм 15 мм 26 мм 58 мм
10 мм 13 мм 16 мм 27 мм 60 мм
11 мм 14 мм 17 мм 28 мм 63 мм
12 мм 15 мм 18 мм 29 мм 65 мм
13 мм 16 мм 19 мм 30 мм 67 мм
14 мм 17 мм 20 мм 31 мм 70 мм
15 мм 18 мм 21 мм 32 мм 71 мм
19 мм 22 мм 33 мм 75 мм
20 мм 23 мм 34 мм 77 мм
21 мм 24 мм 35 мм 80 мм
22 мм 25 мм 36 мм
26 мм 38 мм
27 мм 40 мм
28 мм 41 мм
30 мм 42 мм

Таблица размеров гнезд SAE

Привод 1/4 дюйма Привод 3/8 дюйма Привод 1/2 дюйма Приводы 3/4 дюйма Приводы 1 дюйм
5/32 « 1/4″ 3/8 « 7/8″ 1-5 / 8 «
3/16 « 5/16″ 7/16 « 15/16″ 1-11 / 16 «
7/32 « 3/8″ 1/2 « 1″ 1-3 / 4 «
1/4 « 7/16″ 9/16 « 1-1 / 16″ 1-13 / 16 «
9/32 « 1/2″ 19/32 « 1-1 / 8″ 1-7 / 8 «
5/16 « 9/16″ 5/8 « 1-3 / 16″ 2 «
11/32 « 5/8″ 21/32 « 21/32″ 2-1 / 8 «
3/8 « 11/16″ 11/16 « 1-5 / 16″ 2-3 / 16 «
7/16 « 3/4″ 3/4 « 1-3 / 8″ 2-1 / 4 «
1/2 « 13/16″ 25/32 « 1-7 / 16″ 2-3 / 8 «
9/16 « 7/8″ 13/16 « 1-1 / 2″ 2-1 / 2 «
15/16 « 7/8″ 1-5 / 8 « 2-5 / 8″
1 « 15/16″ 1-11 / 16 « 2-3 / 4″
1 « 1-3 / 4″ 2-15 / 16 «
1-1 / 16 « 1-13 / 16″ 3 «
1-1 / 8 ” 1-7 / 8” 3-1 / 8 ”
1-3 / 16 « 2″
1-1 / 4 дюйма 2-1 / 8 дюйма
1-1 / 2 « 2-3 / 16″
2-1 / 4 дюйма

Таблица размеров переходных разъемов

Здесь вы можете найти размеры розеток в порядке от самых маленьких до самых больших, которые вы, скорее всего, будете использовать дома или в автомобиле.

Вы можете быстро использовать таблицу преобразования, чтобы сравнить метрические размеры гнезда с размером гнезда SAE и наоборот.

SAE в Метрическая таблица преобразования

Размеры SAE Метрические размеры Аналогичные размеры розеток
5/32 ” 5/32” и 4 мм почти одинаковы
4 мм 5/32 дюйма и 4 мм почти одинаковы
4.5 мм
3/16 дюйма
5 мм
5,5 мм
7/32 ”
6 мм
1/4 дюйма
6,5 мм
7 мм
9/32 ”
5/16 « 5/16″ и 8 мм почти одинаковы
8 мм 5/16 дюйма и 8 мм почти одинаковы
11/32 ”
9 мм
3/8 дюйма
10 мм
13/32 ”
11 мм 7/16 дюйма и 11 мм почти одинаковы
7/16 « 7/16″ и 11 мм почти одинаковы
15/32 « 15/32″ и 12 мм почти одинаковы
12 мм 15/32 дюйма и 12 мм почти одинаковы
1/2 ”
13 мм
17/32 ”
14 мм
9/16 ”
15 мм 19/32 дюйма и 15 мм почти одинаковы
19/32 « 19/32″ и 15 мм почти одинаковы
5/8 дюйма
16 мм
21/32 дюйма
17 мм
11/16 ”
18 мм
23/32 дюйма
19 мм 3/4 дюйма и 19 мм почти одинаковы
3/4 дюйма 3/4 дюйма и 19 мм почти одинаковы
20 мм
13/16 ”
21 мм
27/32 ”
22 мм
7/8 ”
23 мм 29/32 дюйма и 23 мм почти одинаковы
29/32 дюйма и 23 мм почти одинаковы
29/32 ”
15/16 ”
24 мм
1 ”

Вы найдете эту таблицу размеров головок более полезной, потому что, если вы используете неметрическую головку для гаек размером около 14 мм, 17 мм или больше, что требует некоторого усилия, вы можете быстро закруглить углы, и вы застрянете с гайкой вы не можете удалить.

Если вы просмотрите список размеров сокетов по порядку, вы увидите, что существует довольно значительное количество различий, и лишь некоторые из них могут использовать сменные сокеты либо от SAE, либо от одного, который является метрическим.

Подробнее Руководства по инструментам

Таблица размеров розеток

Организация или сортировка розеток по размеру может показаться простой задачей. Но это не так. Особенно, когда есть два стандарта измерения, SAE и метрический, о которых нужно помнить.Однако, если вы только что купили набор розеток, мы поможем вам их расположить.

Ниже вы найдете необходимую информацию о розетках, их типах и размерах. Вы также найдете подробную диаграмму для упрощения преобразования. Итак, приступим.

Наиболее распространенные размеры приводов

Вы можете представить себе головку привода как отверстие (квадрат) для прикрепления головки к токарному инструменту, например, гаечному ключу или трещотке. В зависимости от того, для чего он вам нужен, обычно используются три стандартных размера.Вот стандартные размеры:

  • 1/2 ″ Приводы : Такие приводы в основном используются для тяжелых работ, когда гайки массивные и требуют большего усилия или крутящего момента. Приводы ½ ”в основном используются с гнездами 19 мм. Вы можете использовать их при вбивании анкерных болтов в стены для крепления светодиодного телевизора.
  • 3/8 ″ Приводы : Такие приводы более универсальны. Это потому, что вы можете использовать эти диски для закрытия розеток и участков для различных работ. Его используют как дома, так и в мастерских.
  • Приводы 1/4 дюйма : Когда дело доходит до работ с низким крутящим моментом, вы можете выбрать приводы 1/4 дюйма. Такие приводы можно использовать для небольших розеток с максимальным размером 14 мм. Он используется для точных или внутренних работ.

Типы розеток

Существуют разные розетки, подходящие для разных работ. Если вы занимаетесь механикой, вам будет полезна приведенная ниже информация.

Вот несколько распространенных типов головок:

Ударные головки : В большинстве случаев люди предпочитают ручные инструменты.Потому что они олдскульные и крепкого телосложения. Однако для большинства типов розеток такие инструменты не используются. И здесь на сцену выходят ударные гнезда. Ударные головки специально разработаны для использования в таких инструментах.

Например, предположим, что вы работаете с помощью пневматического или электрического гаечного ключа. Теперь для таких инструментов вам потребуются прочные головки, выдерживающие высокие крутящие моменты. И ударные розетки отлично справляются с этой задачей, поскольку они более прочные и надежные, чем обычные розетки.

Точечные розетки: Следующими в нашем списке идут точечные розетки. Такие розетки, особенно 12-гранные, очень удобны в установке и использовании. Вы можете легко надеть эту головку на инструмент в любом из 12 доступных положений. Таким образом, даже если вы новичок, вы можете легко использовать его, так как не будет проблем с выравниванием.

Розетки на 12 точек обычно предназначены для легких домашних задач. Однако есть еще одна категория этого гнезда, известная как шестиконечная розетка. Шестигранная головка используется для тяжелых работ, требующих приложения большого или значительного крутящего момента.

В таких случаях шестигранные головки с меньшей вероятностью соскользнут или сдвинутся. Они считаются более прочными и крепкими, чем внутренние стены. Итак, если вам нужна розетка для легких работ, выберите 12-гранную розетку. В противном случае используйте 6-гранную розетку.

Неглубокие и глубокие гнезда

Неглубокие гнезда — это другое название обычного гнезда. В некоторых случаях он может не коснуться гайки до того, как болт коснется конца гнезда, что затрудняет работу, а иногда и делает ее невыполнимой.В таких случаях механики используют глубокие розетки.

Обычно, длиной в один дюйм можно использовать глубокие розетки в труднодоступных местах. Вы можете сделать это, только если у вашего драйвера есть расширение.

Таблица размеров метрических головок

Вот размеры метрических головок: —

12мм

9 90 мм

Привод 3/8 ″ Привод 1/4 ″ Привод 3/4 ″ 1/2 ″ Привод
5.5 мм 4 мм 19 мм 8 мм
6 мм 4,5 мм 20 мм 9 мм
7 мм 5 мм 21 мм 10 мм
8 мм 5,5 мм 22мм 11мм
9мм 6мм 23мм 12мм
10мм 7мм 24мм 13мм
11мм 8мм 25мм 14мм 9мм 26мм 15мм
13мм 10мм 27мм 16мм
14мм 11мм 28мм 17мм
15мм 12мм 18 мм
16 мм 13 мм 30 мм 19 мм
17 мм 14 мм 31 мм 20 мм
18 мм 15 мм 32 мм 21 мм
19 мм 33 мм 22 мм
20 мм 23 мм
21 мм 35 мм 24 мм
22 мм 36 мм 25 мм
38 мм 26 мм
40 мм 41 мм 28 мм
42 мм 30 мм

Таблица размеров гнезд SAE

Давайте узнаем о размерах гнезд SAE: —

3/8 ″ Привод Привод 1/4 ″ Привод 3/4 ″ 900 18 1/2 ″ Привод
1/4 ″ 5/32 ″ 7/8 ″ 3/8 ″
5/16 ″ 3/16 ″ 15 / 16 ″ 7/16 ″
3/8 ″ 7/32 ″ 1 ″ 1/2 ″
7/16 ″ 1/4 ″ 1 -1/16 ″ 9/16 ″
1/2 ″ 9/32 ″ 1-1 / 8 ″ 19/32 ″
9/16 ″ 5 / 16 ″ 1-3 / 16 ″ 5/8 ″
5/8 ″ 11/32 ″ 1-1 / 4 ″ 21/32 ″
11 / 16 ″ 3/8 ″ 1-5 / 16 ″ 11/16 ″
3/4 ″ 7/16 ″ 1-3 / 8 ″ 3/4 ″
13/16 ″ 1/2 ″ 1-7 / 16 ″ 25/32 ″
7/8 ″ 9/16 ″ 1-1 / 2 ″ 13/16 ″
15/16 ″ 1-5 / 8 ″ 7/8 ″
1 ″ 1-11 / 16 ″ 15/16 ″
1-3 / 4 ″ 1 ″
1-13 / 16 ″ 1-1 / 16 ″
1-7 / 8 ″ 1 -1/8 ″
2 ″ 1-3 / 16 ″
2-1 / 8 ″ 1-1 / 4 ″
2-3 / 16 ″ 1-1 / 2 ″
2-1 / 4 ″

Таблица преобразования SAE в метрическую систему

Иногда, когда у вас есть гаечный ключ в метрических единицах и гайка в имперских единицах, вы не знаете, подойдет он или нет.В таких случаях нужно знать, как правильно преобразовать одну единицу в другую. А приведенная ниже диаграмма поможет вам легко преобразовать размеры из SAE в метрическую или наоборот.

Размер SAE Метрический размер Дюймы Десятичные
5/32 ″ 0,156 5/32 ″ и 4 мм —
4 мм 0.157 достаточно близко
4,5 мм 0,177
3/16 ″ 0,188
5 мм 0,197
5,5 мм 0,216
7/32 ″ 0,219
6 мм 0,236
1/4 ″ 0.25
6,5 мм 0,256
7 мм 0,276
9/32 ″ 0,281
5/16 ″ 0,313 5/16 ″ и 8 мм —
8 мм 0,315 достаточно близко
11/32 ″ 0,344
9 мм 0,354
3/8 ″ 0.375
10 мм 0,394
13/32 ″ 0,406
11 мм 0,433 7/16 ″ и 11 мм
7/16 ″ 0,438 достаточно близко
15/32 ″ 0,469 15/32 ″ и 12 мм составляют
12 мм 0,472 достаточно близко
1/2 ″ 0.5
13 мм 0,512
17/32 ″ 0,531
14 мм 0,551
9/16 ″ 0,563

9/16 ″

900

15 мм 0,591 19/32 ″ и 15 мм —
19/32 ″ 0,594 достаточно близко
5/8 ″ 0.625
16 мм 0,63
21/32 ″ 0,656
17 мм 0,669
11/16 ″

9 0,6

18 мм 0,709
23/32 ″ 0,719
19 мм 0,748 3/4 ″ и 19 мм
3/4 ″ 0.75 достаточно близко
25/32 ″ 0,781
20 мм 0,787
13/16 ″ 0,813
0,813
0,813
27/32 ″ 0,844
22 мм 0,866
7/8 ″ 0,875
23 мм 0.906 29/32 ″ и 23 мм
29/32 ″ 0,906 достаточно близко
15/16 ″ 0,938
24 мм 0,945
1 ″ 1

Заключительные слова

Быть механиком — тяжелая работа. А если вы имеете дело с набором сокетов или органайзером сокетов, работа становится еще сложнее.Розетки бывают разных размеров, типов и даже единиц измерения. А без адекватной информации все могло показаться тарабарщиной.

Однако вышеупомянутой информации достаточно, чтобы просветить вас. Мы обсудили размеры приводов и типы розеток. Вы можете проверить размер розеток как в метрической системе, так и в системе SAE. Кроме того, вы можете найти таблицу преобразования для преобразования размеров в желаемый тип единиц. Таким образом, вы можете отсортировать розетки по своему усмотрению и сэкономить время при выполнении работы.

Размер гнезда Базовые знания — Tien-i Co.

Как измерить размер головного диска

На приведенной выше схеме три основных размера розетки обозначены как Drive Hole, L, и S . Эти ключевые размеры определяют использование этой розетки следующим образом:

Отверстие для привода указывает размер отверстия для привода (также называемого «отверстием для отвертки» или «квадратным отверстием»), который определяет величину крутящего момента необходимого инструмента для отвертки.Например, вы бы использовали приводную головку ½ дюйма с храповым механизмом ½ дюйма.

L указывает общую длину гнезда. Длина, которая вам понадобится, будет зависеть от вашей рабочей среды. Для шурупов в глубоких отверстиях лучшим вариантом будет глубокая головка.

S указывает целевой размер гайки, который определяет, какая головка вам понадобится. Например, вам понадобится 5-миллиметровая головка для 5-миллиметровой гайки.

Размер приводного отверстия

Размер приводного отверстия определяется использованием и требуемым крутящим моментом.Общие размеры следующие:
1/4 дюйма (6,3 мм), 3/8 дюйма (9,5 мм), 1/2 дюйма (12,7 мм), 3/4 дюйма (19,0 мм) и 1 дюйм (25,4 мм). 。

Зачем нужен дюйм? Потому что это было разработано в Великобритании в индустриальную эпоху.

В хозяйственном магазине вы найдете гаечные ключи с храповым механизмом и другие гаечные ключи с указанными выше размерами отверстий. Чем больше отверстие для привода, тем выше сопротивление крутящему моменту. Отверстия меньшего размера подходят для ограниченного пространства. Вообще говоря, 3/8 дюйма (9.5 мм) — самый популярный размер в автосервисе. Однако это меняет страну за страной.

Размеры розеток: SAE (дюймовые, дробные) и метрические (мм)

На современном рынке размеры розеток делятся на две системы: SAE (британская, измеряется в дюймах) и метрическая (измеряется в миллиметрах). Эти две системы измеряют как 6-гранные, так и 12-гранные головки. Популярный диапазон — 5,5 ~ 24 мм. SAE используется в основном в Соединенных Штатах, а метрическая система используется в основном в Европе и Азии.

Преобразовать: 1 дюйм = 25,4 мм

Длина патрона

Розетки доступны в глубоких, полувысоких и стандартных размерах. Вы можете выбрать длину, наиболее подходящую для вашей рабочей среды. Полуглубокий размер разработан специально для 3/8 дюйма DR.

.

Как ведущий производитель розеток и ударных головок, Tien-I предлагает полный ассортимент розеток и деталей для обработки металлов по индивидуальному заказу. Для получения дополнительной информации свяжитесь с нашим отделом продаж.

Размеры гнезд

SAE для приводов 1/4 «Таблица

Прежде чем купить неправильный набор торцевых ключей, ознакомьтесь с нашей таблицей, чтобы узнать, какие размеры SAE совместимы с приводом 1/4 дюйма. Мы поискали в Интернете и собрали 11 наиболее распространенных размеров сокетов SAE, встречающихся в наборах дисков 1/4 дюйма. Стандартные дюймовые размеры квадратных приводов включают 1/4 ″, 3/8 ″, 1/2 ″, 3/4 ″, 1 ″, 1-1 / 2 дюйма, 2- 1/2 дюйма и 3-1 / 2 дюйма. Хотя есть несколько других менее распространенных размеров, 1/4 дюйма — самый маленький.Таким образом, самые маленькие размеры сокетов доступны только для этого размера привода.

Используется для гнезд 1/4 дюйма

Из-за своего небольшого размера гнезда для приводов 1/4 дюйма идеально подходят для ограниченного пространства и точных применений. Некоторые примеры включают скейтборды, садовое оборудование, небольшие моторы и электронные устройства. Кроме того, механикам и сантехникам понадобится набор приводных головок диаметром 1/4 дюйма при приближении к близким объектам.

Ключи на четверть дюйма имеют не только самый маленький размер привода, но и более короткие рукоятки.Это приводит к тому, что гаечный ключ имеет меньший крутящий момент, чем более длинные аналоги. Хотя это может показаться менее желательным, на самом деле оно весьма полезно в приложениях, где чрезмерная затяжка губительна. В результате приводные ключи 1/4 дюйма являются отличными кандидатами для обработки таких хрупких материалов, как пластик, керамика и алюминий.

Еще одно главное преимущество набора разъемов для дисков 1/4 дюйма — это просто удобство. Мастера по дереву и слесари обычно держат пару на своем верстаке для работы и мелкого ремонта.В то время как для работы на работе необходимы ключи большего размера, для большинства бытовых нужд хватит привода 1/4 дюйма. Конечно, это не означает, что приводные ключи на 1/4 дюйма работают без ограничений. Болты большего размера лучше всего крепятся с помощью дисков сопоставимых размеров. То есть, хотя вы можете использовать четверть-дюймовый диск с разъемом 9/16 ″, диск большего размера может оказаться лучшим сервером для вас. Как правило, пора увеличить размер, если размер сокета более чем в два раза превышает размер вашего диска.

Размеры гнезда SAE для привода 1/4 ″
5/32 ″
3/16 ″
7/32 ″
1/4 ″
9/32 ″
5/16 ″
11/32 ″
3/8 ″
7/16 ″
1/2 ″
9/16 ″

На главную »Учебники для самостоятельного изготовления и ресурсы для мастерской» Инструменты »Размеры гнезда SAE для привода 1/4 ″

Мы будем рады, если вы поделитесь!

Размеры розеток

в порядке от наименьшего к наибольшему — таблицы преобразования включены

Сортировка розеток по размерам в порядке от наименьшего к наибольшему не так проста, как можно было бы подумать.Во-первых, вам нужно знать, какой размер диска вы используете.

Наиболее распространенные размеры погружения:

  • Привод 1/4 ″
  • Привод 3/8 ″
  • 1/2 ″ привод
  • другие размеры привода

Кроме того, существует 2 основных стандарта измерения:

span {background-color: # a0ce4e! important} .fusion-content-box-2 .fusion-content-box-hover .link-area-box-hover .heading .icon> span {border-color: # a0ce4e! important }]]>

Разработка стандартов SAE

Стандарты SAE International используются для развития мобильной инженерии во всем мире.Программа разработки технических стандартов SAE сейчас — и вот уже почти столетие — является одним из основных направлений деятельности организации в тех отраслях мобильности, которые она обслуживает: аэрокосмической, автомобильной и грузовой. Сегодняшняя продуктовая линейка стандартов SAE включает почти 10 000 документов, созданных в результате согласованной разработки стандартов более чем 240 техническими комитетами SAE с более чем 450 подкомитетами и рабочими группами. Эти работы санкционированы, пересмотрены и поддерживаются добровольными усилиями более 9000 инженеров и других квалифицированных специалистов со всего мира.Кроме того, у SAE есть 60 американских технических консультативных групп (USTAG) при комитетах ISO.

Для получения дополнительной информации о программе разработки технических стандартов SAE перейдите по адресу https://www.sae.org/standards/development.

Вот несколько обзорных статей, которые мы сделали о наборах розеток:

7 лучших наборов розеток за деньги Обзор 2020

11 Обзор лучших розеток 2020

Возможно, у вас уже есть розетка или набор. Скорее всего, вам не хватает одного или нескольких размеров, и вам нужно получить их, чтобы завершить набор.Чуть ниже вы найдете справочные таблицы, чтобы вы могли быстро определить, какие размеры сокетов вам не хватает. Они также отсортированы по размеру, от самого маленького до самого большого.

Pro Совет: не ожидайте, что какой-либо набор будет иметь абсолютно все размеры из списка диаграмм, и вам никогда не понадобятся все они. Итак, сначала подумайте о необходимых вам инструментах, чтобы определить, какие размеры вам нужны в наборе розеток.

Вы можете скачать PDF-версию таблиц здесь.

Таблица размеров метрических головок

9 0066

1

9024 9

Привод 1/4 « 3/8″ Привод 1/2 «Привод 3/4″ Привод 1 «Привод
4 мм 5.5 мм 8 мм 19 мм 36 мм
4,5 мм 6 мм 9 мм 20 мм 38 мм
5 мм 7 мм 10 мм 21 мм 41 мм
21 мм 41 мм
мм 8 мм 11 мм 22 мм 46 мм
6 мм 9 мм 12 мм 23 мм 50 мм
7 мм 10 мм 13 мм 24 мм 54 мм 8мм 11мм 14мм 25мм 55мм
9мм 12мм 15мм 26мм 58мм
10мм 13мм
16мм 27мм 60мм

11 мм 14 мм 17 мм 28 мм 63 мм
12 мм 15 мм 18 мм 29 мм 65 мм
13 мм 16 мм 19 мм 30 мм 67 мм
14 мм 17 мм 20 мм 31 мм
15 мм 18 мм 21 мм 32 мм 71 мм
19 мм 22 мм 33 мм 75 мм
20 мм 23 мм 34 мм 77 мм 9024

23 мм 34 мм 77 мм 21 мм 24 мм 35 мм 80 мм
22 мм 25 мм 36 мм
26 мм 38 мм
27 мм
28 мм 41 мм
30 мм 42 мм

Таблица размеров гнезд SAE

Привод 1/4 « 3/8″ Привод 1/2 «Привод 3/4″ Привод 1 «Привод
5/32″ 1/4 « 3/8″ 7/8 « 1-5 / 8″
3/16 « 5 / 16 « 7/16″ 15/16 « 1-11 / 16″
7/32 « 3/8″ 1/2 « 1″ 1 -3/4 «
1/4″ 7/16 « 9/16″ 1-1 / 16 « 1-13 / 16″
9/32 « 1/2 « 19/32″ 1-1 / 8 « 1-7 / 8″
5/16 « 9/16″ 5/8 « 1 -3/16 « 2″
11/32 « 5/8″ 21/32 « 1-1 / 4 « 2-1 / 8″
3/8 « 11/16″ 11/16 « 1-5 / 16″ 2-3 / 16 «
7/16 « 3/4″ 3/4 « 1-3 / 8″ 2-1 / 4 «
1/2″ 13/16 « 25 / 32 « 1-7 / 16″ 2-3 / 8 «
9/16″ 7/8 « 13/16″ 1-1 / 2 « 2 -1/2 «
15/16″ 7/8 « 1-5 / 8″ 2-5 / 8 «
1″ 15/16 « 1-11 / 16 « 2-3 / 4″
1 « 1-3 / 4″ 2-15 / 16 «
1-1 / 16 « 1-13 / 16″ 3 «
1-1 / 8″ 1-7 / 8 « 3-1 / 8″
1-3 / 16 « 2″
1-1 / 4 « 2-1 / 8″
1-1 / 2 « 2-3 / 16″
2 -1/4 «

Таблица преобразования SAE в метрическую систему

В этом мире, где двойные технические стандарты сосуществуют вместе, вы часто будете иметь болт или гайку и не будете знать, какой точный размер гнезда или гаечный ключ использовать.Например, если у вас есть гайка с диаметром 5/16 дюйма (ANSI или британские единицы) и гаечный ключ с метрической единицей измерения, для ее затяжки потребуется ключ на 8 мм. Это то, что показывает таблица преобразования SAE в метрическую систему.

/ 32 «
Размер SAE Метрический размер Десятичный дюйм
5/32 « 0,156 5/32 дюйма и 4 мм
4 мм 0,157 достаточно близко
4.5 мм 0,177
3/16 « 0,188
5 мм 0,197
5,5 мм 0,216
7/32″ 900 0,219
6 мм 0,236
1/4 « 0,25
6,5 мм 0,256
7 мм 0.276
9/32 « 0,281
5/16″ 0,313 5/16 дюйма и 8 мм
8 мм 0,315 достаточно близко
11/32 « 0,344
9 мм 0,354
3/8″ 0,375
10 мм 0,394
0.406
11 мм 0,433 7/16 «и 11 мм
7/16″ 0,438 достаточно близко
15/32 « 0,469 15/32 дюйма и 12 мм —
12 мм 0,472 достаточно близко
1/2 дюйма 0,5
13 мм 0,512
17/32 « 0.531
14 мм 0,551
9/16 « 0,563
15 мм 0,591 19/32″ и 15 мм
19/32 « 0,594 достаточно близко
5/8″ 0,625
16 мм 0,63
21/32 « 0.656
17 мм 0,669
11/16 дюйма 0,688
18 мм 0,709
23/32 « 0,7199 900

19 мм 0,748 3/4 дюйма и 19 мм составляют
3/4 дюйма 0,75 достаточно близко
25/32 дюйма 0.781
20 мм 0,787
13/16 « 0,813
21 мм 0,827
27/32″ 0,844
22 мм 0,866
7/8 « 0,875
23 мм 0,906 29/32 дюйма и 23 мм
29/32″ 0.906 достаточно близко
15/16 « 0,938
24 мм 0,945
1″ 1

Размеры привода

Привод Размер на трещотке (также известный как торцевой ключ) — это небольшой квадратный соединительный элемент на конце трещотки. Этот фитинг подходит для розеток одинакового размера. В магазинах и домашних гаражах используются храповики трех стандартных размеров, но существуют и другие размеры.

Привод 1/4 ″

Используется для точных работ с низким крутящим моментом или внутренних работ. Обычно вы хотите использовать гнездо размером 12 мм или меньше (но до 14 мм для приложений с низким крутящим моментом).

Привод 3/8 ″

Самый универсальный и удобный размер привода для большинства людей. Используйте его для работы с двигателем или для универсального использования дома. Он позволяет приложить довольно небольшой крутящий момент, но помещается в местах, недоступных для привода 1/2 дюйма. Как правило, вам нужно использовать торцевые головки от 12 до 18 мм (или больше, если крутящий момент не будет слишком большим).

1/2 ″ Привод

Используется в тех случаях, когда требуется большой крутящий момент, например, при креплении автомобильных гаек или выхлопной системы, или при ввинчивании больших болтов с запаздыванием в шпильки стены для установки телевизора с плоским экраном. Обычно используется для головок 19 мм и больше или ударных головок.

Вот видео, которое дополнительно и подробно объясняет различные типы трещоток и розеток:

Другие размеры дисковода

В то время как большинству людей никогда не понадобится ничего, кроме трех размеров приводов, указанных выше, храповики с тремя Существуют диски размером / 4 ″, 1 ″, 1-1 / 2 ″ и больше.Чаще всего они используются в промышленности или на транспортных средствах, таких как большие грузовики, тракторы и цистерны.

После того, как вы определились с размерами сокетов, подумайте о том, чтобы объединить их с одним из лучших организаторов сокетов, чтобы каждый сокет хранился в подходящем месте.

Размеры сокетов в порядке от наименьшего к наибольшему (с диаграммами переходов)

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Обновлено 7 апреля 2021 г.

Можно подумать, что список размеров сокетов по порядку будет довольно простым. Что ж, есть кое-что еще. Наряду с двумя разными стандартами измерения (метрическим и SAE) вы также должны учитывать, какой размер диска вы используете.

Независимо от того, приобрели ли вы свой первый набор сокетов, хотите узнать, каких размеров вам не хватает в органайзере сокетов, или просто нуждаетесь в быстрой справке, чтобы узнать, преобразуется ли метрический размер в SAE, посмотрите таблицы ниже, чтобы увидеть все размеры розеток от самых маленьких до самых больших.

Примечание: Ни один набор розеток не будет включать все размеры, перечисленные ниже, и они вам никогда не понадобятся. Могут быть доступны и другие размеры, но они, вероятно, слишком малозаметны, чтобы включать их.

НАЖМИТЕ ЗДЕСЬ, чтобы загрузить диаграммы в виде файла PDF.

Таблица размеров метрических головок

9 0066

1

9024 9

Привод 1/4 « 3/8″ Привод 1/2 «Привод 3/4″ Привод 1 «Привод
4 мм 5.5 мм 8 мм 19 мм 36 мм
4,5 мм 6 мм 9 мм 20 мм 38 мм
5 мм 7 мм 10 мм 21 мм 41 мм
21 мм 41 мм
мм 8 мм 11 мм 22 мм 46 мм
6 мм 9 мм 12 мм 23 мм 50 мм
7 мм 10 мм 13 мм 24 мм 54 мм 8мм 11мм 14мм 25мм 55мм
9мм 12мм 15мм 26мм 58мм
10мм 13мм
16мм 27мм 60мм

11 мм 14 мм 17 мм 28 мм 63 мм
12 мм 15 мм 18 мм 29 мм 65 мм
13 мм 16 мм 19 мм 30 мм 67 мм
14 мм 17 мм 20 мм 31 мм
15 мм 18 мм 21 мм 32 мм 71 мм
19 мм 22 мм 33 мм 75 мм
20 мм 23 мм 34 мм 77 мм 9024

23 мм 34 мм 77 мм 21 мм 24 мм 35 мм 80 мм
22 мм 25 мм 36 мм
26 мм 38 мм
27 мм
28 мм 41 мм
30 мм 42 мм

Таблица размеров гнезд SAE

Привод 1/4 « Привод 3/8″ 1/2 «Привод 3/4″ Привод 1 «Привод
5/32″ 1/4 « 3/8″ 7/8 « 1-5 / 8″
3/16 « 5 / 16 « 7/16″ 15/16 « 1-11 / 16″
7/32 « 3/8″ 1/2 « 1″ 1 -3/4 «
1/4″ 7/16 « 9/16″ 1-1 / 16 « 1-13 / 16″
9/32 « 1/2 « 19/32″ 1-1 / 8 « 1-7 / 8″
5/16 « 9/16″ 5/8 « 1 -3/16 « 2″
11/32 « 5/8″ 21/32 « 1-1 / 4 « 2-1 / 8″
3/8 « 11/16″ 11/16 « 1-5 / 16″ 2-3 / 16 «
7/16 « 3/4″ 3/4 « 1-3 / 8″ 2-1 / 4 «
1/2″ 13/16 « 25 / 32 « 1-7 / 16″ 2-3 / 8 «
9/16″ 7/8 « 13/16″ 1-1 / 2 « 2 -1/2 «
15/16″ 7/8 « 1-5 / 8″ 2-5 / 8 «
1″ 15/16 « 1-11 / 16 « 2-3 / 4″
1 « 1-3 / 4″ 2-15 / 16 «
1-1 / 16 « 1-13 / 16″ 3 «
1-1 / 8″ 1-7 / 8 « 3-1 / 8″
1-3 / 16 « 2″
1-1 / 4 « 2-1 / 8″
1-1 / 2 « 2-3 / 16″
2 -1/4 «

Таблица преобразования SAE в метрическую систему

Вы когда-нибудь сталкивались с гайкой или болтом, где вам нужны два гаечных ключа одинакового размера? Не можете найти стандартный гаечный ключ или головку определенного размера и хотите узнать, какой метрический эквивалент (или наоборот)? Этот график поможет.

900 0,256

900

Размер SAE Метрический размер Десятичный дюйм
5/32 « 0,156 5/32 дюйма и 4 мм — это
достаточно близко
4 мм 0,157
4,5 мм 0,177
3/16 « 0,188
5 мм 0,197
5.5 мм 0,216
7/32 « 0,219
6 мм 0,236
1/4″ 0,250
6,5 мм
7 мм 0,276
9/32 « 0,281
5/16″ 0,313 5/16 «и 8 мм
закрыть достаточно
8 мм 0.315
11/32 « 0,344
9 мм 0,354
3/8″ 0,375
10 мм 0,394

13/32 « 0,406
11 мм 0,433 7/16 дюйма и 11 мм
достаточно близко
7/16″ 0.438
15/32 « 0,469 15/32″ и 12 мм
достаточно близко
12 мм 0,472
1/2 « 0,500
13 мм 0,512
17/32 « 0,531
14 мм 0,551
9/16″ 0.563
15 мм 0,591 19/32 «и 15 мм
достаточно близко
19/32″ 0,594
5/8 « 0,625 5/8 дюйма и 16 мм
достаточно близко
16 мм 0,630
21/32 дюйма 0,656
17 мм 0.669
11/16 « 0,688
18 мм 0,709
23/32″ 0,719
19 мм 82 3/4 дюйма и 19 мм
достаточно близко
3/4 дюйма 0,750
25/32 дюйма 0,781
20 мм 0.787
13/16 « 0,813
21 мм 0,827
27/32″ 0,844
22 мм 0,86682
7/8 « 0,875
23 мм 0,906 29/32 дюйма и 23 мм
достаточно близко
29/32″ 0.906
15/16 « 0,938
24 мм 0,945
1″ 1.000

См. Также: Размеры патрона лампы / Таблицы)

Размеры привода

Размер привода храповика (также известного как торцевой ключ) — это небольшой квадратный соединительный фитинг на конце храповика. Этот фитинг подходит для розеток одинакового размера. В магазинах и домашних гаражах используются храповики трех стандартных размеров, но существуют и другие размеры.

Привод 1/4 ″

Используется для точных работ с низким крутящим моментом или внутренних работ. Обычно вы хотите использовать гнездо размером 12 мм или меньше (но до 14 мм для приложений с низким крутящим моментом).

Привод 3/8 ″

Самый универсальный и удобный размер привода для большинства людей. Используйте его для работы с двигателем или для любых целей дома. Он позволяет приложить довольно небольшой крутящий момент, но помещается в местах, недоступных для привода 1/2 дюйма.

Как правило, вы хотите использовать гнезда от 12 до 18 мм (или больше, если крутящий момент не будет слишком высоким).Для розеток свечей зажигания почти всегда требуется привод 3/8 дюйма.

1/2 ″ Привод

Используется в тех случаях, когда требуется большой крутящий момент, например, при креплении автомобильных гаек или выхлопной системы, или при ввинчивании больших болтов с запаздыванием в шпильки стены для установки телевизора с плоским экраном. Обычно используется для головок 19 мм и больше или ударных головок.

Разъемы других размеров

В то время как большинству людей никогда не понадобится ничего, кроме дисков трех размеров, указанных выше, трещотки с дисками 3/4 ″, 1 ″, 1-1 / 2 ″ и более все же существуют.Чаще всего они используются в промышленности или на транспортных средствах, таких как большие грузовики, тракторы и цистерны.

Ищете список размеров гаечных ключей и таблицу преобразования?

См .: Размеры гаечных ключей в порядке от самых маленьких до самых больших


См. Также: Таблица размеров кольцевой пилы

Набор торцевых головок для механиков: сколько головок вам действительно нужно?

Пройдите по проходу в вашем любимом магазине товаров для дома, и вы получите набор механических розеток, состоящий из 40 или 400 штук.Сколько вам действительно нужно?

10-секундная сводка
  • Домашние мастера могут обойтись без базового набора розеток 3/8 ″ и 1/2 ″ и добавлять размеры по мере необходимости.
  • Pro может легко иметь 400, 500 или более штук, включая:
  • 3 размера привода: 1/4 ″, 3/8 ″ и 1/2 ″
  • Стандартная, короткая, длинная ручка и трещотки с гибкой головкой
  • Расширения
  • Метрическая система и SAE
  • Torx и E-Torx
  • Головки ударные

[adsenseyu1]

С чего начать?

Мастера-мастера

Ваш набор механических розеток для домашнего мастера не обязательно должен быть таким полным, как у профессионалов.Начните с набора головок 3/8 ″ и 1/2 ″, в котором не используются тонны шестигранных ключей в качестве наполнителя. Вы можете начать работу менее чем за 100 долларов.

Оттуда добавляйте детали по мере необходимости для машин, над которыми вы работаете. Со временем вы создадите красивый набор, в котором у каждой части есть цель и история.

Плюсы

Трещотки

Подавляющее большинство того, что вам понадобится для поворота с головкой, будет включать в себя наковальню 1/4 ″, 3/8 ″ или 1/2 ″ на храповике. Все они охватывают разный диапазон размеров розеток.Вы увидите некоторое перекрытие между ними, так что вы получите гнезда одинакового размера на разных трещотках.

Pro потребуется по крайней мере по одному каждого размера, так как вы столкнетесь с широким спектром застежек для их использования.

Однако это абсолютный минимум. Вам также понадобятся трещотки с короткими ручками, длинными ручками и гибкими головками, чтобы покрыть все ваши основания.

Вы по достоинству оцените дополнительное усилие, которое обеспечивает более длинная ручка, а гибкие головки и короткие ручки помогут вам попасть в места, недоступные для стандартных трещоток.

Пока мы говорим о труднодоступных местах, вам потребуются удлинители для каждого размера приводного вала. Поскольку розетки не подходят абсолютно везде, вы можете добавить приличный набор гаечных ключей в свой список покупок.

Наборы ключей с трещоткой: почему все их любят

Наборы головок

Вместо того, чтобы весь мир принял один стандарт для измерения размеров розеток, у нас есть два набора стандартов: SAE и метрические.Вы будете сталкиваться с обоими этими стандартами довольно часто, и вам понадобятся оба набора для каждого размера вашего диска. Не забудьте несколько углублений для более длинных болтов.

Некоторые производители любят фантазировать и использовать конструкции Torx. Добавьте в список головки Torx и E-Torx.

Розетки предназначены не только для трещоток. Вам нужно иметь под рукой хороший набор ударопрочных головок для ударного ключа. Хотя выход из строя хромированной розетки не такой взрывоопасный, как утверждают некоторые, он определенно не выдерживает ударного инструмента.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
