Как подключить светодиодную ленту к блоку питания?

Большинство качественные светодиодные ленты представляют собой низковольтные светодиодные ленты, которые для работы необходимо подключить к источнику питания. Блок питания также называют светодиодным драйвером, потому что он приводит в действие светодиодную ленту. Источник питания также называют светодиодным трансформатором, потому что он преобразует сетевое напряжение 220 или 110 В переменного тока в напряжение 12 или 24 В.

Эта статья покажет вам, как подключить светодиодные фонари к источнику питания.

1 Напряжение и мощность

2 Блок питания с разъемом постоянного тока

2.1 Светодиодная лента с разъемом постоянного тока

2.2 Светодиодная лента с открытыми проводами

2.3 Светодиодная лента без проводов после резки

3 Блок питания с открытым проводом

3.1 Светодиодная лента имеет открытые провода

3.2 Светодиодная лента без проводов после резки

4 Блок питания без провода

5 Можно ли подключить несколько светодиодных лент к одному блоку питания светодиодов?

5. 1 Последовательное соединение

5.2 Параллельное соединение

6 Заключение

Напряжение и мощность

Во-первых, вам нужно проверить рабочее напряжение вашей светодиодной ленты, и наиболее распространенное рабочее напряжение составляет 12 В или 24 В. Вы должны убедиться, что рабочее напряжение светодиодной ленты совпадает с выходным напряжением блока питания.

Во-вторых, нужно рассчитать общую мощность светодиодной ленты. Метод расчета заключается в умножении мощности одного метра светодиодной ленты на общее количество метров.

Наконец, в соответствии с принципом 80%, вам нужно убедиться, что 80% мощности блока питания больше или равны общей мощности светодиодной ленты. Это поможет продлить срок службы блока питания.

Блок питания с разъемом постоянного тока

Светодиодная лента имеет гнездовой разъем постоянного тока, а блок питания имеет штыревой разъем постоянного тока.

Этот источник питания также называется адаптером питания.

Светодиодная лента с разъемом постоянного тока

Если светодиодная лента имеет гнездо постоянного тока, а блок питания имеет штекер постоянного тока, вам необходимо подключить гнездо постоянного тока и штекер постоянного тока и соединить их.

Светодиодная лента с открытыми проводами

Если светодиодная лента имеет только открытые провода, вам необходимо купить аксессуары, которые преобразуют провода в разъемы постоянного тока, а затем подключают их.

Светодиодная лента без проводов после резки

Когда светодиодная лента обрезана, как ее подключить к розетке?

Вы можете подключить светодиодную ленту через беспаечный проводной разъем или припаять гнездовой разъем постоянного тока.

Вилку адаптера питания переменного тока можно вставить в розетку для подачи питания на светодиодные ленты. Что касается небольших проектов, это очень удобно и подходит.

Блок питания с открытым проводом

Блок питания с открытым проводом обычно является водонепроницаемым блоком питания.

Светодиодная лента имеет открытые провода

Вы можете соединить провода от светодиодной ленты с кабелями от блока питания.

Скрутите два красных провода вместе, затем закройте и затяните гайку. То же самое касается черного провода.

Обратите внимание, что вам необходимо убедиться, что красный провод подключен к красному проводу, а черный провод подключен к черному проводу. При неправильном подключении светодиодная лента работать не будет.

подключите светодиодную ленту к блоку питания с помощью проволочных гаек

Другой вариант заключается в том, что вы можете соединить провода с помощью беспаечного разъема.

Светодиодная лента без проводов после резки

Для светодиодных лент без проводов вы можете припаять провода к светодиодной ленте или использовать без пайки. разъемы для светодиодных лент. Затем используйте метод, описанный выше, чтобы подключить светодиодную ленту к источнику питания.

Блок питания без провода

Блок питания без проводов — это, как правило, невлагозащищенный блок питания с клеммами для проводки.

Для работы с этим блоком питания вам понадобится отвертка, потому что клеммы крепятся к проводам винтами.

Шаг 1: Открутите винт на клеммной колодке с помощью отвертки.

Шаг 2: Поместите провод светодиодной ленты в соответствующее положение.

Шаг 3: Вставив провода светодиодной ленты, затяните винты отверткой и потяните рукой, чтобы проверить, достаточно ли они затянуты.

Шаг 4: Подсоедините вилку переменного тока таким же образом.

Подробнее о схеме подключения светодиодной ленты читайте Как подключить светодиодные ленты (схема прилагается).

Можно ли подключить несколько светодиодных лент к одному блоку питания светодиодов?

Да, вы можете подключить несколько светодиодных лент к одному и тому же источнику питания, но вам необходимо убедиться, что 80% мощности источника питания превышает общую мощность светодиодных лент.

Последовательное соединение

При последовательном соединении нескольких светодиодных лент может возникнуть проблема с падением напряжения, и чем дальше светодиодные ленты от блока питания, тем тусклее они будут.

Подробнее о падении напряжения можно прочитать Что такое падение напряжения на светодиодной ленте?

Параллельное соединение

Непостоянная яркость светодиодных лент недопустима. Чтобы обойти это, вы можете подключить несколько светодиодных лент к блоку питания параллельно.

Заключение

В заключение, подключение светодиодных лент к источнику питания — это простой процесс, который можно легко выполнить с помощью правильных инструментов и небольшого количества ноу-хау. Независимо от того, устанавливаете ли вы светодиодные ленты для акцентного освещения или в рамках более крупного проекта домашней автоматизации, этот блог поможет обеспечить безопасную и успешную установку.

LEDYi производит высококачественные Светодиодные ленты и светодиодные неоновые ленты. Все наши продукты проходят через высокотехнологичные лаборатории, чтобы гарантировать высочайшее качество. Кроме того, мы предлагаем настраиваемые параметры наших светодиодных лент и неоновых лент. Итак, для светодиодной ленты премиум-класса и светодиодной неоновой ленты, связаться с LEDYi Как можно скорее!

• LinkedIn
• Facebook
• Twitter
• Больше

Схемы подключения — CLEVERLIGHT

Схема подключения одноцветной светодиодной ленты не более 5 м.

Для того чтобы подключить светодиодную ленту необходим блок питания, подключение происходит следующим образом:

1. Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъемам (в зависимости от типа блока питания) выхода постоянного тока с соблюдением полярности (плюс к плюсу с блока питания на ленту и минус к минусу с блока питания на ленту).
2. Вход блока питания подключается к сети 220 В.

В большинстве блоков питания (открытого типа) имеются разъемы с двумя минусами, с двумя плюсами и защитное заземление. В блоках питания закрытого типа имеются провода со следующей маркировкой: коричневый — фаза, синий – ноль, желтый / зеленый – заземление. В блоках питания в пластиковом корпусе провод заземления отсутствует.

Схема подключения светодиодную ленту от 5 до 10 метров.

Ели вы подключаете светодиодную ленту от 5 до 10 метров:

Вам понадобиться два блока питания. Если же вы подключаете ленту более 5 метров к одному блоку питания, то каждая лента должна быть подключена к выходу блока к двум разъемам (плюс, минус). Запрещается подключать светодиодную ленту последовательно (друг за другом), так как при подобном подключении через первый отрезок будет протекать большой ток, это приведет к перегреву ленты и быстрому выходу из строя. Как подключать в этом случае ленту:

1. Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъемам (в зависимости от типа блока питания) выхода постоянного тока с соблюдением полярности (плюс к плюсу с блока питания на ленту и минус к минусу с блока питания на ленту).
2. Вход блока питания подключается к сети 220 В.

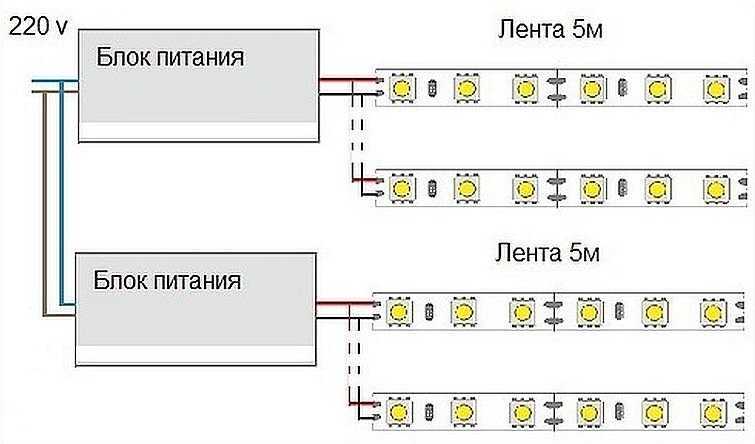

Схема подключения светодиодной ленты не более 20 м.

Ели вы подключаете светодиодную ленту более 10 метров, но менее 20, то у вас будет следующий набор:

4 катушки светодиодной ленты по 5 м и два блока питания. Каждую катушку вы подключаете к блоку питания при помощи специальных проводов. Провод ко всем катушкам ведется только параллельно. Не рекомендуется подключать светодиодную ленту последовательно ( друг за другом), так как через первые метражи пойдет слишком большой ток, что приведёт к быстрому выходу и строя всей ленты. Подключается оборудование следующим образом:

1. Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъемам (в зависимости от типа блока питания) выхода постоянного тока с соблюдением полярности (плюс к плюсу с блока питания на ленту и минус к минусу с блока питания на ленту).
2. Вход блока питания подключается к сети 220 В.

Подключения светодиодной ленты длиной не более 5м с использованием диммера.

Подключения светодиодной ленты длиной не более 5м с использованием диммера и 1 блока питания.

Диммер – специальное устройство, которое позволяет регулировать яркость светодиодной ленты, с подключении диммер устанавливается между лентой и блоком питания. Диммер должен соответствовать мощности светодиодной ленты, можно использовать более мощный диммер , но ни в коем случае не меньше.

1. Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъему «выход» диммера.
2. С «входа» диммер подключается к «выходу» блока питания.
3. Вход блока питания подключается к сети 220 В.

Подключения светодиодной ленты длиной не более 10 м с использованием диммера и 1 блока питания.

Диммер – специальное устройство, которое позволяет регулировать яркость светодиодной ленты, с подключении диммер устанавливается между лентой и блоком питания. Диммер должен соответствовать мощности светодиодной ленты, можно использовать более мощный диммер , но ни в коем случае не меньше. Если вы подключаете более 5 метров светодиодной ленты, то в данном случае лента каждая лента подключается к диммеру параллельно при помощи дополнительных проводов. Подключать светодиодную ленту более 5 м последовательно – не рекомендуется, более того при таком подключении, гарантия с оборудования снимается.

1. Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъему «выход» диммера.
2. С «входа» диммер подключается к «выходу» блока питания.
3. Вход блока питания подключается к сети 220 В.

Подключения светодиодной ленты длиной более 10 м с использованием диммера и 1 блока питания.

Диммер – специальное устройство, которое позволяет регулировать яркость светодиодной ленты, с подключении диммер устанавливается между лентой и блоком питания. Диммер должен соответствовать мощности светодиодной ленты, можно использовать более мощный диммер , но ни в коем случае не меньше. При данной схеме подключения общая мощность ленты превышает мощность диммера и используется два блока питания, следовательно, необходимо использовать специальный усилитель. Усилители бывают нескольких видов: для одноцветной ленты, для RGB, для RGB+W. Усилитель для RGB можно использовать и для одноцветной ленты. Подключать светодиодную ленту более 5 м последовательно – не рекомендуется, более того при таком подключении, гарантия с оборудования снимается.

1. При такой схеме часть светодиодной ленты подключается к диммеру проводом, с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъему «выход» диммера.
2. Остаточная часть ленты подключается к усилителю. Если используется усилитель RGB, нужно учитывать что, на выходе усилителя присутствует одни «плюс» и три «минуса» на «R», «G», «B», следовательно будет общий «плюс», а «минус» подключается к разъемам «R», «G», «B».
3. На вход усилителя подключается с выхода диммер. «Плюс» к «плюсу», а «минус» к «минусу» от диммера подключается к «R», «G», «B».
4. К разъемам входа «плюс» и «минус» диммера подключается блок питания. Усилитель подключается ко второму блоку питания.
5. Вход блоков питания подключается к сети 220 В.

Схема подключения многоцветной RGB светодиодной ленты не более 5 м.

Для создания многоцветной подсветки потребуется лента мультицвет RGB. Светодиодная лента RGB подключается по тому же принципу, как и одноцветная, но для управления цветом используется специальный контроллер RGB. Контроллер RGB в цепи подключения устанавливается между лентой и блоком питания. Подача тока с блока питания идет на контроллер, с контроллера по каналам уходит на ленту. Выбирая тот или иной контроллер, важно помнить что, мощность подключаемой ленты не должна превышать мощности контроллера.

1. Провод с плюсом подключается к плюсу контроллера.
2. Провода цветные (R G B) подключаются к разъемам выхода контроллера. Важно следовать указаниями и не перепутать цвета при подключении.
3. Вход контроллера подключается к выходу блока питания. Обязательно соблюдать значение «плюс» и «минус».
4. Блок питания подключается к сети 220 В.

Схема подключения многоцветной RGB светодиодной ленты 5-10 м.

Для создания многоцветной подсветки потребуется лента мультицвет RGB. Светодиодная лента RGB подключается по тому же принципу, как и одноцветная, но для управления цветом используется специальный контроллер RGB. Контроллер RGB в цепи подключения устанавливается между лентой и блоком питания. Подача тока с блока питания идет на контроллер, с контроллера по каналам уходит на ленту. Выбирая тот или иной контроллер, важно помнить что, мощность подключаемой ленты не должна превышать мощности контроллера. Если вы подключаете светодиодную ленту более 5 метров, то каждая лента подключается к контроллеру к контроллеру параллельно, с помощью дополнительных проводов.

1. Провод с плюсом подключается к плюсу контроллера.
2. Провода цветные (R G B) подключаются к разъемам выхода контроллера. Важно следовать указаниями и не перепутать цвета при подключении.
3. Вход контроллера подключается к выходу блока питания. Обязательно соблюдать значение «плюс» и «минус».
4. Блок питания подключается к сети 220 В.

Схема подключения многоцветной RGB светодиодной ленты 5-20 м.

Для создания многоцветной подсветки потребуется лента мультицвет RGB. Светодиодная лента RGB подключается по тому же принципу, как и одноцветная, но для управления цветом используется специальный контроллер RGB. Контроллер RGB в цепи подключения устанавливается между лентой и блоком питания. Подача тока с блока питания идет на контроллер, с контроллера по каналам уходит на ленту. Выбирая тот или иной контроллер, важно помнить что, мощность подключаемой ленты не должна превышать мощности контроллера. Если вы подключаете светодиодную ленту более 5 метров, то каждая лента подключается к контроллеру к контроллеру параллельно, с помощью дополнительных проводов.

1. Провод с плюсом подключается к плюсу контроллера.
2. Провода цветные (R G B) подключаются к разъемам выхода контроллера. Важно следовать указаниями и не перепутать цвета при подключении.
3. Вход контроллера подключается к выходу блока питания. Обязательно соблюдать значение «плюс» и «минус».
4. Блок питания подключается к сети 220 В.

Схема подключения RGB светодиодной ленты длиной 5-20 м с двумя блоками питания и с двумя усилителями.

Подключение по данной схеме предполагает использование 2 усилителей, 1 контроллера и двух блоков питания. Подключенная лента к разным блокам питания в одной цепи, после усилителя свечением будет отличаться, от той, что подключена к контроллеру, поэтому в данном случае мы подключаем 2 усилителя.

1. Одна часть ленты подключается через усилитель к контроллеру RGB .
2. Вторая часть ленты подключается к усилителю по тому же принципу.
3. Вход контроллера подключается к выходу блока питания. Обязательно соблюдать значение «плюс» и «минус».
4. Блок питания подключается к сети 220 В.

Инструкция по подключению ленты 220В (одноцветная).

Внимание!

Всегда отключайте ленту от сети перед установкой, обрезкой или любыми другими действиями.

Перед подключением к сети размотайте ленту; не подключайте свернутую в катушку.

Обрезайте ленту только в специально помеченных местах.

Оденьте заглушку на открытый конец ленты перед подключением к сети.

Повреждение внешнего защитного силиконового слоя может привести к возгоранию и электрическому удару.

1. Обрезка ленты

Резать ленту можно строго в специально отмеченных местах (или через каждый метр, так как не на всех лентах есть специальные отметки, в таком случае имеются свободные участки, где можно резать).

2. Заглушка

На один из концов оденьте заглушку. Для лучшего эффекта можно дополнительно использовать силиконовый герметик.

3. Установить пин-соединение

Присоедините пин-соединитель для одноцветной ленты (две иголочки). Обратите внимание на то, чтобы данный соединитель был установлен на правильную сторону ленты, и иголочки плотно соприкасались с 2 проводами на ленте.

Внимание! Не допускайте соприкосновение проводов на ленте при подключении, можетвозникнуть короткое замыкание.

4. Подключение к сети

Подключение к сети производится через вилку с встроенным диодным мостом. Подключите вилку к пин-соединению. Подключите вилку к сети, чтобы лента начала светиться. Если этого не произошло, то нужно перевернуть вилку на 180 градусов или подключить ее с другой стороны ленты.

Как подключить светодиодную ленту к блоку питания?

Большинство высококачественных светодиодных лент представляют собой низковольтные светодиодные ленты, которые для работы необходимо подключать к источнику питания. Блок питания также называют светодиодным драйвером, потому что он приводит в действие светодиодную ленту. Источник питания также называют светодиодным трансформатором, потому что он преобразует сетевое напряжение 220 или 110 В переменного тока в напряжение 12 или 24 В.

В этой статье показано, как подключить светодиодные фонари к источнику питания.

1 Напряжение и мощность

2 Блок питания с разъемом постоянного тока

2.1 Светодиодная лента с разъемом постоянного тока

2.2 Светодиодная лента с открытыми проводами

2.3 Светодиодная лента без проводов после обрезки

3 Блок питания с открытым проводом

3.1 Светодиодная лента с открытыми проводами

3

3

3

3

3.2 Светодиодная лента без проводов после обрезки

4 Блок питания без провода

5 Можно ли подключить несколько светодиодных лент к одному блоку питания светодиодов?

5. 1 Последовательное соединение

5.2 Параллельное соединение

6 Вывод

Напряжение и мощность

Во-первых, вам нужно проверить рабочее напряжение вашей светодиодной ленты, наиболее распространенное рабочее напряжение 12В или 24В. Вы должны убедиться, что рабочее напряжение светодиодной ленты совпадает с выходным напряжением блока питания.

Во-вторых, необходимо рассчитать общую мощность светодиодной ленты. Метод расчета заключается в умножении мощности одного метра светодиодной ленты на общее количество метров.

Наконец, согласно принципу 80%, вам нужно убедиться, что 80% мощности блока питания больше или равны общей мощности светодиодной ленты. Это поможет продлить срок службы блока питания.

Блок питания с разъемом постоянного тока

Светодиодная лента имеет разъем постоянного тока, а блок питания имеет разъем постоянного тока.

Этот источник питания также называется адаптером питания.

Светодиодная лента с разъемом постоянного тока

Если на светодиодной ленте имеется гнездо постоянного тока, а в блоке питания — штекер постоянного тока, вам необходимо подключить гнездо постоянного тока и штекер постоянного тока и соединить их.

Светодиодная лента с открытыми проводами

Если светодиодная лента имеет только открытые провода, вам необходимо приобрести аксессуары, которые преобразуют провода в разъемы постоянного тока, а затем соединяют их.

Светодиодная лента без проводов после обрезки

Когда светодиодную ленту разрезают, как подключить ее к розетке?

Вы можете подключить светодиодную ленту через беспаечный проводной разъем или припаять разъем постоянного тока.

Вилку адаптера питания переменного тока можно вставить в розетку для питания светодиодных лент. Что касается небольших проектов, это очень удобно и подходит.

Источник питания с открытым проводом

Источник питания с открытым проводом обычно является водонепроницаемым источником питания.

Светодиодная лента имеет открытые провода

Провода от светодиодной ленты можно соединить проводами от блока питания.

Скрутите вместе два красных провода, затем закройте и затяните гайку. То же самое касается черного провода.

Обратите внимание, что вам необходимо убедиться, что красный провод подключен к красному проводу, а черный провод подключен к черному проводу. При неправильном подключении светодиодная лента работать не будет.

подключить светодиодную ленту к блоку питания с помощью гаек для проводов

Другой вариант заключается в том, что вы можете подключить провода с помощью беспаечного разъема.

Светодиодная лента без проводов после обрезки

Для светодиодных лент без проводов можно припаять провода к светодиодной ленте или использовать непаянные разъемы для светодиодных лент. Затем используйте метод, описанный выше, чтобы подключить светодиодную ленту к источнику питания.

Источник питания без проводов

Источник питания без проводов, как правило, представляет собой невлагозащищенный источник питания с клеммами для проводки.

Для работы с этим блоком питания вам понадобится отвертка, потому что клеммы крепятся к проводам винтами.

Шаг 1: Отвинтите винт на клеммной колодке с помощью отвертки.

Шаг 2: Поместите провод светодиодной ленты в соответствующее положение.

Шаг 3: После вставки проводов светодиодной ленты затяните винты отверткой и потяните рукой, чтобы проверить, достаточно ли они затянуты.

Шаг 4: Подсоедините вилку переменного тока таким же образом.

Для получения более подробной информации о схеме подключения светодиодной ленты, пожалуйста, прочитайте Как подключить светодиодную ленту (схема прилагается).

Можно ли подключить несколько светодиодных лент к одному источнику питания для светодиодов?

Да, вы можете подключить несколько светодиодных лент к одному и тому же источнику питания, но вы должны убедиться, что 80% мощности источника питания превышает общую мощность светодиодных лент.

Последовательное соединение

При последовательном соединении нескольких светодиодных лент может возникнуть проблема с падением напряжения, и чем дальше светодиодные ленты от источника питания, тем тусклее они будут.

Подробнее о падении напряжения можно прочитать Что такое падение напряжения на светодиодной ленте?

Параллельное соединение

Непостоянная яркость светодиодных лент недопустима. Чтобы обойти это, вы можете подключить несколько светодиодных лент к блоку питания параллельно.

Вывод

Подводя итог, можно сказать, что подключение светодиодных лент к источнику питания — это простой процесс, который можно легко выполнить с помощью соответствующих инструментов и некоторых знаний. Независимо от того, устанавливаете ли вы светодиодные ленты для акцентного освещения или в рамках более крупного проекта домашней автоматизации, этот блог поможет обеспечить безопасную и успешную установку.

LEDYi производит высококачественные светодиодные ленты и светодиодные неоновые ленты. Все наши продукты проходят через высокотехнологичные лаборатории, чтобы гарантировать высочайшее качество. Кроме того, мы предлагаем настраиваемые параметры наших светодиодных лент и неоновых лент. Итак, чтобы получить светодиодную ленту премиум-класса и неоновую светодиодную ленту, свяжитесь с LEDYi как можно скорее!

• LinkedIn
• Facebook
• Twitter
• More

how to хотят запустить их, самым важным шагом является выяснение того, как обеспечить соответствующую мощность на светодиодной ленте, чтобы она загорелась. В зависимости от того, где вы приобрели светодиодную ленту и блок питания для светодиодов, способы настройки могут различаться.

Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечьте электрическую совместимость светодиодной ленты и источника питания y

Большинство светодиодных лент работают от низковольтного постоянного тока. Обычно используются напряжения постоянного тока 12 В и 24 В.

Прежде всего, убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к перегоранию ваших светодиодов.





Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, взглянув на лист спецификаций светодиодной ленты, в котором обычно указывается потребляемый ток или мощность на длину.

 Если оба эти условия соблюдены, с электрической точки зрения все готово.

  Схема подключения светодиодной ленты Waveform Lighting

  Далее нам нужно проверить, совместимы ли блок питания и светодиодная лента физически с точки зрения разъемов и вилок. Поскольку светодиодные ленты и блоки питания поставляются с различными типами подключения, это может немного запутать. Итак, чтобы пролить свет (каламбур!) мы составили диаграмму ниже.





Как интерпретировать эту диаграмму:

  Сначала определите тип соединения, используемого на «стороне источника питания» (выделено зеленым цветом). Затем определите тип соединения, используемого на «стороне светодиодной ленты» (заштриховано синим цветом). Подробная инструкция по определению типа приведена ниже.

  Затем найдите пересечение строки и столбца, которые относятся к вашей настройке. Например, если у вас есть «Открытые провода» на вашем блоке питания и «Гнезда постоянного тока» на вашей светодиодной ленте, обратитесь к нижнему правому квадрату в таблице.

  Фотография и текст внутри квадрата описывают способ подключения, а также аксессуары и компоненты, которые вам потребуются. Дополнительные сведения см. ниже:

Определение выходного разъема постоянного тока источника питания (заштриховано зеленым цветом)

Начнем с рассмотрения типа выходного разъема постоянного тока на стороне блока питания.

Наиболее распространенным разъемом является вилка постоянного тока:



В других случаях, например, с блоками питания Meanwell, вилки может вообще не быть, а только два провода, отмеченные красным и белым: но методология подключения будет другой, поэтому обязательно определите это, прежде чем двигаться дальше.

  Затем проверьте тип подключения на светодиодной ленте (выделено синим цветом)

  Почти все светодиодные ленты имеют медные контактные площадки, обозначенные (+) и (-) на самой ленте. Именно сюда в конечном итоге должны подаваться электрические входы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.



 В первом сценарии (первая строка диаграммы), если вы разрезаете какие-либо сегменты катушки светодиодной ленты, вы обнаружите, что на конце каждого сегмента остаются (примерно) полукруглые медные площадки.

  Если вы приобрели целую катушку, производитель, скорее всего, предоставил несколько проводов, уже закрепленных на концах светодиодной ленты. Провода могут быть открытыми с оголенным проводом (второй сценарий) или заканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, вы получите по крайней мере один сегмент, который подпадает под первый сценарий.

  См. приведенную выше таблицу, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

  Помните о некоторых основных принципах электроники: конечная цель состоит в том, чтобы соединить положительный провод (обычно красный) выхода постоянного тока источника питания с (+) медной контактной площадкой, а отрицательный или заземленный (обычно черный или белый) провод выход постоянного тока источника питания к (-) медной контактной площадке.

  Преобразование медных контактных площадок в провода

  Если вы разрезаете светодиодную ленту на более короткие сегменты, вы, скорее всего, получите медные контактные площадки без каких-либо проводов. Во многих учебниках и обучающих видеороликах сразу же предлагается припаять провода к этим медным площадкам для получения электрического соединения. Но пайка не для всех. Это может быть грязно и требует некоторой практики, чтобы сделать хорошо.

  Вместо этого мы рекомендуем использовать разъемы без пайки. Эти разъемы предназначены для защелкивания на концах светодиодной ленты, чтобы провода надежно соприкасались с медными контактными площадками. Поскольку зажимы крепятся надежно, припой не требуется.



  Вот так за считанные секунды можно превратить медные площадки на конце сегмента светодиодной ленты в провода.

  И, что самое приятное, вы можете просто отстегнуть защелку, чтобы освободить и снять светодиодную ленту с разъема.
