Как установить и подключить варочную панель к газу (поверхность)

С виду газовая варочная поверхность выглядит как простое устройство для приготовления пищи, которое при подключении не должно вызывать особых трудностей в исполнении работ. Но не так всё просто. Суть в том, что данный вид техники подключается к газотранспортной системе, поэтому работа по подключению варочной панели к газу должно  выполняться с соблюдение всех государственных норм и мер технической безопасности. Мы максимально правильно попытаемся изложить весь процесс, но настоятельно рекомендуем не заниматься установкой самостоятельно, а прибегнуть к помощи профессионалов.

Вам потребуется:

  1. Газовый шланг;
  2. Два разводных ключа — можно газовых;
  3. Лента-фум для герметизации резьбовых соединений;
  4. Мыло или любое другое мыльное средство, для проверки герметизации подключения.

Немного теории о подключении варочной панели.

Варочная панель должна устанавливаться в сухом и хорошо проветриваемом помещении.

Кухня должна иметь вентиляционный канал для отвода продуктов сгорания. Такая система отвода состоит из решетки и вентиляционной вытяжки.

В помещение, где будет установлена поверхность, должно быть хорошо обеспечена притоком воздуха. Количество требуемого воздуха для плиты 2 м3/ч на 1 кВт мощности горелки. Минимальное пространство от газовой панели до стены должно составлять не менее 130 мм. При несоблюдении этого расстояния есть вероятность обгорания и оплавление пластика или мебели.

Шаг №1. Прежде чем приступить к монтажу варочной панели, будь-то газовая или электрическая, нужно освободить и очистить поверхность вокруг монтажного отверстия, в столешнице от опилок и сора. Обезжирить мылом, и вытереть бумажным полотенцем. Дать высохнуть.

Шаг №2. Нанесите прямоугольную прокладку вокруг края монтажных отверстий. Нажмите на прокладку по всем четырем краям до полного прилипания к поверхности столешницы. Изоляционная поролоновая прокладка поставляется вместе с поверхностью.

Не используйте в этих целях двусторонний липкий скотч. Если при установке варочной панели вы утеряли липкую ленты, то её всегда можно приобрести в интернет-магазине компании ГазСервис.

Шаг  №3. Как подключить варочную панель к газу? Все просто. Проденьте подводящие коммуникации, такие как газовый шланг, электрический шнур через монтажные отверстия в столешнице.

Шаг №4. Медленно опустите поверхность в заранее вырезанное отверстие, следите за тем, чтобы края газовой панели равномерно легли на прокладку по всем четырем краям. Небольшой зазор может пропускать воду и прочую жидкость на духовой шкаф — быть причиной короткого замыкания. Присутствие сырости под панелью может развивать плесень и отслоение краев мебели.

Шаг №5.

Установите фиксаторы поверхности на резьбовые болты, чтобы длинная часть скобы заходила под столешницу. Держите скобы на месте, другой рукой заворачивайте болты отверткой по часовой стрелки до полного упора. Не переусердствуйте и не проверните болт.

Подсоединение панели к баллонам содержащие газ или к существующей газовой системе, а также последующий капитальный ремонт варочных панелей может выполнять исключительно квалифицированный специалист, имеющий право работать с газовым оборудованием при соблюдении всех правил безопасности.

Шаг №6. Для герметичного подключение к газотранспортной системе следует нанести фум-ленту на все резьбовые соединения, как на варочной поверхности, так и на газовом стояке. В газовый шланг с двух сторон вставить паронитовые прокладки.

Шаг №7

. Закрутите разъемы шланга к варочной поверхности и газовой трубе, крутите по часовой стрелке до упора гайки, затем заверните на пол оборота гайку ключом. В этом случае не стоит прилагать много усилий, так как есть вероятность продавить паронитовую прокладку и оставить утечку газа.

Газовая панель имеет трубное резьбовое соединение диаметром G1/2”, которое служит для подключения к газовой системе. Для жидкого газа (пропанбутан) на конце накручен наконечник для шланга Ø 8 x 1 мм. Провод, проводящий газ, не должен касаться металлических элементов покрытия.

Шаг №8. После окончания установки поверхности необходимо проверить на герметичность всех соединений, используя для этого, например, мыльный раствор. Для приготовления мыльного раствора смешайте жидкое мыло и воду в ведре и перемешивайте губкой до образования однородной пены.

Шаг №9. Откройте газовый вентиль, повернув ручку крана на опуске к плите, так что бы ручка была параллельно с трубой. Сожмите губку и нанесите пену на шланг. Если пена начинает пузыриться, или если вы чувствуете запах сернистого запаха газа, закройте кран и доверните гайку. Проверьте еще раз, повторяйте эти действия, пока утечка не исчезнет.

Шаг №10. Включите электрический шнур поверхности в розетку. Электроэнергия нужна для включения электроподжига поверхности. Розетка обязательно должна иметь заземление.

Подключение газовой варочной панели к газопроводу: правила монтажа

Варочная панель

Появление на рынке варочных панелей дало возможность увеличить функциональность рабочей зоны даже самых маленьких кухонь. Поэтому эти приборы сегодня очень популярны. Производители предлагают как электрические модели, так и газовые, так что выбрать под свои нужды можно любую из них. С электрическими приборами, а точнее сказать, с их подключением проблем нет. Необходима лишь соответствующая розетка. А вот подключение газовой варочной панели – это особые требования и жесткие правила, о которых должен знать каждый. Поэтому разберемся в этой теме.

Правила монтажа газовой варочной панели

Что касается самой установки прибора в столешницу, то это точно такой же процесс, как и монтаж электрической конструкции. Разницы здесь никакой нет. Обычно в комплектации приходит инструкция, в которой последовательно указывается, как проводится сам монтажный процесс с этапом подключения.

Выполняя все по порядку, вы решаете и сам вопрос. Но в инструкции не указаны нюансы, поэтому разберемся и с ними.

Итак, на что необходимо обратить внимание. Перед вами столешница, в которую надо вмонтировать варочную панель. Значит, для этого придется в поверхности кухонного гарнитура сделать отверстие под прибор с учетом размеров варочной поверхности. Это самое важное и самое трудное, поэтому многие производители прикладывают к оборудованию картонный шаблон, который определяет размеры.

Но специалисты рекомендуют проверить шаблон, измерив посадочные участки самой варочной панели. То есть, берете в руки рулетку и замеряете боковые размеры по периметру. Сравниваете их с шаблонными. Если они совпали, значит, шаблон можно использовать. В том случае если шаблон отсутствует в комплектации варочной поверхности, то на столешницу переносятся замеренные величины.

Обязательно определяется и место установки плиты. Самое важное здесь – это равномерность установки относительно краев столешницы.

Этот размер обычно составляет не меньше 5 см, особенно это касается заднего края. То есть, определившись с местом, нужно на этот участок уложить шаблон и очертить его карандашом или маркером. На столешнице появится фигура, которая своим периметром будет определять периметр сквозного отверстия.

Далее дело техники.

  • Обычно в углу начерченной фигуры делается сквозное отверстие с помощью дрели и сверла.
  • Затем в отверстие вставляется ножовка от электролобзика и производится резка столешницы по намеченным линиям. То есть, вырезается само отверстие.
  • После этого рекомендуется торцы среза обработать герметиком. Это защита от случайного попадания воды, от которой материал столешницы может опухнуть.
  • Теперь надо в столешницу установить саму варочную панель и закрепить на ней специальными скобами-стяжками.
  • На этом установку газовой варочной панели можно считать законченной. Остается лишь провести ее подключение к газовой магистрали.

Внимание! Устанавливать варочную панель на столешницу толщиною меньше 38 мм не рекомендуется. Тонкая конструкция может не выдержать веса оборудования и массы установленной на нее посуды, заполненной водой и продуктами питания.

Подключение варочной панели

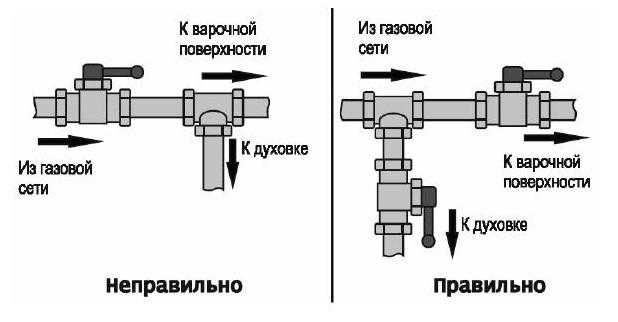

Перед тем как подключить газовую варочную панель, соответственно, к газовой трубе, необходимо понимать, что сам природный газ – вещество взрывоопасное. Поэтому очень важно все процессы проводить с учетом особых требований. Одно из них – полная герметичность газопровода в не зависимости от того, из каких материалов он изготавливается. Понятно, что сама газовая сеть, входящая в дом или квартиру, это металлическая труба. То есть, второе требование – это высочайшая прочность газоподающей системы.

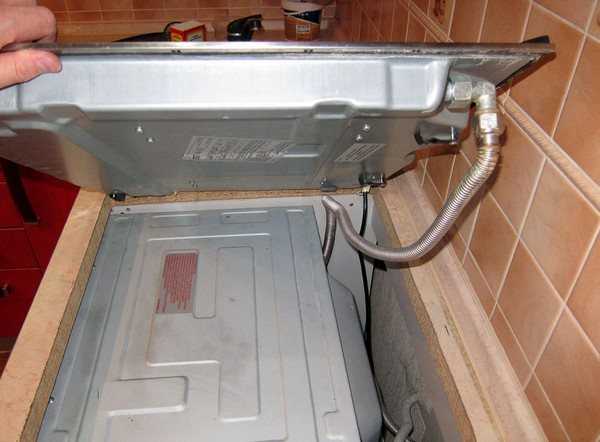

Теперь к вопросу подсоединения. Сегодня обычно для этого используют специальные гибкие шланги, которые так и называются – газовыми. Не путайте их с водопроводными, которые не предназначаются для этих целей. На конце каждого шланга есть прижимные гайки с внутренней резьбой, внутри которых установлены резиновые или полимерные прокладки. Они будут обеспечивать герметичность соединения. Обратите внимание на то, что закручивать гайки сильно нельзя, это может повредить прокладки, поэтому данный процесс чаще проводится от руки или специальным ключом, который входит в комплектацию шланга.

И одно очень важное предупреждение. Нельзя для подключения варочной панели к газовой трубе использовать прорезиненный гибкий шланг, который крепится к сгонам металлическими хомутами или проволокой. Если представители газовой или пожарной службы обнаружат такой вариант подключения, то огромный штраф вам обеспечен.

Поэтому, проводя монтаж газовой варочной поверхности, необходимо учитывать именно эти не очень сложные моменты. А лучше всего передать установку и подключение специалистам. Правда, необходимо обязательно удостоверится в том, что у выбранных вами специалистов есть допуск, позволяющий работать с газовыми сетями.

Схема подсоединения газовой варочной поверхности с помощью металлопластиковой трубы

И еще несколько полезных советов, дополняющих ответы на вопрос, как правильно подключить газовую панель.

  • Основное, как уже было сказано выше, это шланг для соединения. Он должен быть сильфонный, изготовленный только из металла. Продается он только в специализированных магазинах, при приобретении обязательно требуйте на него сертификат.
  • Сама варочная панель перед установкой осматривается на предмет дефектов.
  • После проведенного монтажа шланг сначала подсоединяется к газовой трубе, а затем уже и к самому оборудованию. Кстати, некоторые мастера сначала присоединяют шланг, а затем занимаются монтажом варочной панели.
  • После подключения открывается газовый кран. Надо обязательно мыльным раствором промазать все стыки и соединения, чтобы быть уверенным, что протечек газа нет. Не используйте для этого открытый огонь. Это запрещено правилами техники безопасности.
  • Теперь надо проверить, как горят конфорки прибора. Их включают по одному и зажигают. Все они должны гореть равномерно. Обязательно проверьте, как работает регулировка подачи газа на каждую конфорку, то есть, надо опробовать их работу в разных режимах подачи газа.
  • Если в конструкции варочной панели есть автоподжиг, то необходимо подключить аппарат к сети переменного тока напряжением 220 вольт. Поэтому еще на стадии ремонта кухни и установки кухонного гарнитура необходимо позаботиться о проведении провода и установки розетки. Если панель устанавливается в уже эксплуатируемую мебель, тогда вариант один – проложить кабель по плинтусу и установить ниже столешницы на стене накладную розетку. В данном случае придется делать отверстие в задней стенке напольного шкафа на уровне установленной розетки. Через это отверстие и проводить подключение. Обратите внимание, что высота установки розетки определяется длиною питающего провода самой плиты. И еще один момент относительно электроподжига. Специалисты рекомендуют для подключения такой панели не металлический шланг в чистом виде, а в пластиковой оплетке. Это на случай короткого замыкания.
  • В комплектации газовой панели приходят две разновидности жиклеров, которые устанавливаются в конфорки. В одних сквозное отверстие с большим диаметром, они предназначаются для магистрального газа. Другие с маленьким отверстием, они устанавливаются, если варочная панель подключается к баллону. По умолчанию на заводе монтируются первого вида жиклеры. Эти приспособления устанавливаются на резьбу, поэтому заменить их не проблема. Кстати, многие производители в комплект аппарата прилагают специальные ключи именно для жиклеров.

Заключение по теме

Как видите, установить и подключить самостоятельно к газу варочную панель не так и сложно. Главное в этом процессе соблюдать требования техники безопасности будущей эксплуатации оборудования. А они заключаются в одном – никакой утечки газа. Конечно, если есть какие-то сомнения в конечном результате, если вы не совсем разобрались с инструкцией, то лучше вызвать мастера газовика. За его услуги придется заплатить, но вы будете уверены, что все сделано по правилам с учетом требований. Да и в дальнейшем при проверке панели не будет никаких неприятностей.

вещей, которые вам нужно знать, прежде чем делать подключение к газовой плите своими руками Вот почему дома должны быть оборудованы плитами для приготовления пищи, будь то электрические или газовые. В отличие от открытого огня, на котором готовили наши предки, использование печей дает меньше дыма и требует меньше работы. Поскольку мы можем точно регулировать температуру, печи также менее опасны и более эффективны. Одним движением запястья вспыхивает голубое пламя, готовое приготовить вашу еду. Если ваша старая плита начинает ломаться или вы переезжаете в новый дом без мебели, мы предоставим все, что вам нужно знать о подключении и установке газовых плит в вашем доме.

Различные части газовой плиты

Как следует из названия, газовые приборы используют газ в качестве топлива. Прежде чем установить новый в своем доме, вам нужно сначала понять, как он должен работать и каковы его различные части. Также полезно знать, чем газовая плита отличается от газовой плиты.

Природный газ поступает из газовой магистрали, подсоединенной к плите или плите. При включении ручки управления клапан-регулятор открывается и газ проходит через форсунки горелок. И как только зажигание плиты нажато, цепь или жидкое тесто производят искру, которая воспламеняет газ. Варочная панель — это всего лишь часть всей плиты. Рассмотрим его части.

Клапан вашей газовой плиты регулирует подачу газа из трубы в жиклер. Он либо полностью открыт, либо полностью закрыт. Струя используется для равномерного распределения газа через крошечные прорези, образующие круг на краю горелки. В середине этого круга крышка горелки предотвращает попадание пищи на горелку и удерживает поток газа, направленный на прорези горелки. Когда вы включаете ручку, воспламенитель создает искру, которая должна поджечь газ, когда он выходит из этих прорезей.

Когда это часть всей плиты, газ распределяется между духовкой и грилем. Установка духовки на желаемую температуру вызовет подачу газа к горелке в задней части духовки. В то время как гриль работает так же, газовое пламя выходит из крошечных отверстий трубы, чтобы равномерно нагревать марлю или решетку.

Сделать заказ или узнать больше о наших услугах!

Позвоните нам сейчас!

Могу ли я самостоятельно подключить газовую плиту?

Теперь, когда вы знаете, как работает варочная панель, важно узнать, что вы можете или не можете делать во время подключения к газовой варочной панели. Если вы хотите установить газовую варочную панель самостоятельно, всегда помните, что вам не разрешается подключать варочную панель, если вы не являетесь зарегистрированным инженером по газовой безопасности.

В соответствии с Правилами газовой безопасности (установка и использование) 1998 г. вы должны быть компетентны, прежде чем работать с газовым прибором. Правило 3 (3) гласит, что любой, кто получает вознаграждение за работу с газом (будь то установка или иное), должен быть зарегистрирован в Gas Safe. В то время как многие домашние мастера спорят о значении «компетенции» в соответствии с правилами, мы считаем, что вы должны иметь знания и опыт, чтобы установить газовое оборудование, прежде чем устанавливать свое собственное. Существуют также различные экзамены, которые охватывают бытовые, коммерческие, сжиженные нефтяные газы (LPG) и другие навыки установки газа.

В то время как это положение предотвращает незарегистрированных профессионалов от корыстных побуждений, оно также защищает общественность и клиента от опасной деятельности. Если в результате вашей работы произошла какая-то катастрофа, то это явный признак того, что вы недостаточно компетентны для выполнения задачи по установке газа и нарушили закон. Предполагая, что с вами не произошло крупной аварии, вы, скорее всего, столкнетесь с судебным иском.

Инструкции по установке газовой плиты могут показаться простыми и понятными. Однако этот четырехэтапный процесс должен соответствовать другим стандартам, которые могут не упоминаться в вашем руководстве по установке. Зарегистрированные инженеры по газовой безопасности обычно проводят множество проверок до, во время и после своей работы. Хотя это утомительно, процесс необходим. Перед выполнением любых газовых работ важно знать и понимать правила и стандарты для каждого аспекта вашей задачи.

Хорошим компромиссом, который мы рекомендуем, является вызов зарегистрированного установщика и работа вместе в стиле наставник-ученик. Слесарь может выступать в качестве вашего консультанта при рассмотрении тонкостей правил, утверждает окончательный план перед началом и проверяет работу после ее завершения. Хотя вам может быть трудно найти зарегистрированных монтажников, которые готовы это сделать, это все же лучший способ сделать газовое оборудование своими руками, не нарушая закон.

Каковы правила подключения газовых плит?

Прежде чем приступить к установке газовой плиты, вам необходимо составить план. Вот некоторые вещи, на которые вы можете обратить внимание:

  • Расстояние: Во время работы держитесь на безопасном расстоянии от всего, что может привести к пожару. Если вы работаете со сжиженным нефтяным газом, а не с ПГ, стоит отметить, что резервуары для СУГ более огнеопасны, чем ПГ, и их нельзя размещать ниже уровня земли. По этой причине проконсультируйтесь с газовым инженером для получения конкретных правил.
  • Вентиляция: Пока вы держитесь на безопасном расстоянии от любых источников возгорания, убедитесь, что помещение, в котором вы находитесь, также проветривается. Если утечка газа произошла до или после установки, газовый прибор лучше разместить там, где поблизости есть окно или дверь. Имея это в виду, существуют рекомендации по размещению варочной панели:
  • Если варочная панель установлена ​​под окном, окно должно находиться на расстоянии не менее 500 мм от нее.
  • Если это дверь, она должна быть на расстоянии не менее 500 мм.
  • Варочная панель всегда должна располагаться у стены и в конце столешницы.
  • Горячие зоны: При установке плиты или варочной панели обратите внимание на горячие зоны сверху и с обеих сторон прибора. Убедитесь, что на высоте 760 мм над ним ничего не закреплено, включая вытяжку. С обеих сторон горячая зона находится на высоте 150 мм, где ничего не размещается до высоты 460 мм. После того, как вы разбили свою горячую зону, здесь не должно быть розеток, кухонных приборов или посуды, которые могут сгореть или расплавиться.
  • Газо- и электроснабжение: Газо- и электроснабжение должно быть в пределах 1,5 м от места установки прибора. Проверьте, какая подача потребуется вашей варочной панели. Обычно большинству газовых приборов требуется только 13А. Однако в некоторых случаях вам потребуется отвод с предохранителем на 32 А.

Установка газовой плиты в вашем доме не так проста, как кажется. Несмотря на то, что вы можете знать эти правила и стандарты, мы все же рекомендуем иметь на борту эксперта. Наши инженеры в Plumbingforce имеют регистрацию Gas Safe и могут установить и протестировать вашу газовую плиту. Запишитесь на прием к нам сегодня.

Подключение собственной газовой плиты

Что нужно знать перед подключением собственной газовой плиты

Газовые и электрические плиты удобны для приготовления пищи в большинстве домохозяйств, газовые плиты выбирают профессиональные кухни из-за их времени реакции и управляемость.

Различные части газовой плиты

Газовые плиты приобретаются как плиты на природном или сжиженном газе. Крайне важно, чтобы вы приобрели правильную варочную панель, которая соответствует вашему типу газа. Смешивать их может быть очень опасно.

Клапаны (или ручки управления) регулируют количество газа, проходящего через инжектор. Это обеспечивает высокую, среднюю или низкую температуру. Рядом с инжектором, под кольцом горелки, вы найдете воспламенитель, который используется для зажигания газа.

    Можно ли сделать своими руками/установить газовую плиту?

    Если вы хотите установить газовую варочную панель самостоятельно, всегда помните, что вам не разрешается подключать варочную панель, если вы не являетесь зарегистрированным инженером по газовой безопасности.

    Согласно Правилам газовой безопасности (установка и использование) 1998, вы должны быть компетентны, прежде чем работать с газовым прибором. Правило 3 (3) гласит, что любой, кто получает вознаграждение за работу с газом (будь то установка или иное), должен быть зарегистрирован в Gas Safe. В то время как многие неквалифицированные / самодельные люди спорят о значении «компетенции» в соответствии с правилами, мы считаем, что вы должны иметь знания и опыт для установки газовых приборов, прежде чем устанавливать свои собственные.

    Этот регламент защищает население и клиентов от опасных действий. Если в результате вашей работы произойдет какая-то катастрофа, вам, скорее всего, грозит судебный иск, вплоть до тюремного заключения.

    Инструкции по установке газовой плиты могут показаться простыми и понятными. Однако этот четырехэтапный процесс должен соответствовать другим стандартам, которые могут не упоминаться в вашем руководстве по установке. Зарегистрированные инженеры по газовой безопасности обычно проводят много проверок до, во время и после своей работы. Хотя это утомительно, процесс необходим. Перед выполнением любых газовых работ важно знать и понимать правила и стандарты для каждого аспекта вашей задачи.

    Хорошим компромиссом, который мы рекомендуем, является вызов зарегистрированного монтажника и работа вместе в стиле наставник-ученик. Слесарь может выступать в качестве вашего консультанта при рассмотрении тонкостей правил, утверждает окончательный план перед началом и проверяет работу после ее завершения. Хотя вам может быть трудно найти зарегистрированных монтажников, которые готовы это сделать, это все же лучший способ установить новую газовую плиту, не нарушая закон.

    Каковы правила подключения газовых плит?

    Прежде чем приступить к установке газовой варочной панели, вот некоторые вещи, о которых вы должны знать:

    • Расстояние:  Инструкции по установке газовой варочной панели необходимо всегда соблюдать, в инструкциях производителя указано, что вы должны соблюдать на безопасном расстоянии от всего, что может быть пожароопасным. По этой причине проконсультируйтесь с газовым инженером для получения конкретных правил.
    • Вентиляция: Пока вы держитесь на безопасном расстоянии от любых источников возгорания, убедитесь, что помещение, в котором вы находитесь, также проветривается. Если утечка газа произошла до или после установки, газовый прибор лучше разместить там, где поблизости есть окно или дверь. Имея это в виду, существуют также рекомендации по размещению вашей варочной панели:
    • Если варочная панель установлена ​​под окном, расстояние от окна до окна должно быть не менее 500 мм.
    • Если это дверь, она должна находиться на расстоянии не менее 500 мм.
    • Варочная панель всегда должна располагаться у стены и в конце столешницы.
    • Горячие зоны:  При установке плиты или варочной панели обратите внимание на горячие зоны сверху и с обеих сторон прибора. Убедитесь, что на высоте 760 мм над ним ничего не закреплено, включая вытяжку. С обеих сторон горячая зона находится на высоте 150 мм, где ничего не размещается до высоты 460 мм. После того, как вы разбили свою горячую зону, здесь не должно быть розеток, кухонных приборов или посуды, которые могут сгореть или расплавиться.
    • Газоснабжение и электроснабжение:  Газовое и электроснабжение должно быть расположено в пределах 1,5 м от вашего устройства.
