В этой статье мы расскажем о нескольких способах подключения светодиодной ленты.
Светодиодная лента занимает одно из первых мест в создании декоративной подсветки фасадов домов, магазинов, рекламных вывесок и конструкций. Широко используется для декоративного освещения в доме: подсветка кухонных зон, мебели, штор, применяется для создания светопроводящих потолков. Популярность использования светодиодной ленты объясняется ее многофункциональностью, разнообразием цветовой гаммы, низкому энергопотреблению и простоте эксплуатации. Сегодня мы расскажем как самостоятельно, без помощи специалистов, подключить светодиодную ленту через блок питания.
Светодиодная лента представляет собой гибкую печатную (монтажную) плату, на которой равноудалённо друг от друга расположены светодиоды. Обычно ширина ленты составляет 8-20мм, толщина (со светодиодами) 2—3 мм.
С внутренней стороны ленты обычно приклеивается двухсторонний скотч, которой значительно облегчает её монтаж и фиксацию на нужную поверхность.
В нашем каталоге представлен широкий ассортимент светодиодных лент с разной цветовой температурой, цветом свечения, мощностью и областью применения.
Как подключить светодиодную ленту в домашних условиях
Как мы уже говорили выше, светодиодная лента поставляется в катушках по 5 метров. Длиной этой ленты легко управлять, ее можно наращивать или, наоборот, разрезать на отрезки необходимой длины, вплоть до нескольких сантиметров. Лента легко гнётся и принимает абсолютно любую форму.
Каждая лента характеризуется количеством светодиодов, которые приходятся на один метр длины. Этот параметр указывается на упаковке. Поэтому, стоит учитывать, чем больше светодиодов приходится на один погонный метр, тем больше светоотдача и, соответственно, потребляемая мощность.
Особенность светодиодной ленты заключается в том, что питание происходит от постоянного тока с напряжением 12В или 24В. Если вы подключите такую ленту в сеть 220V она моментально выйдет из строя. Поэтому, подключение светодиодной ленты осуществляется через блок питания.
Обычные блоки питания обеспечивают постоянное стабилизированное напряжение на выходе в независимости от скачков входного сетевого напряжения и перепадов тока потребления. Его характеристики выбираются в соответствии с заявленной мощностью, которую будет потреблять светодиодная лента. При выборе блока питания, рекомендуется предусматривать 20% запас мощности.
Как указывалось выше, для каждого типа ленты существует определённая заявленная мощность, рассчитываемая на один погонный метр, которая указывается в паспорте.
В зависимости от этих данных и подбирается необходимый блок питания, подходящий для этих параметров. Если длина ленты оказывается существенно больше, то её необходимо разрезать на несколько частей и каждую из них подключить к отдельному трансформатору.
Для того чтобы не ошибиться с параметрами блока питания при его выборе, необходимо знать полную мощность ленты, подключаемой в сеть. Маркировка с техническими характеристиками указывается на катушке. Потребляемая мощность напрямую зависит от того, сколько диодов будет находиться на одном метре ленты.
Например, вам нужно подключить светодиодную ленту SMD LED 3528, то следует знать, что плотность светодиодов на ней может быть: 60, 120 или 240 (штук на метр). В этом случае, потребляемая мощность составит: 4,8 Вт/метр, 9,6 Вт/метр, 19,2 Вт/метр, соответственно. Эти данные указаны на упаковке.
В этом случае, если мы имеем 5 метров 3528 ленты с 60 диодами на метр (300 шт. на катушке) и напряжением 12В, то нам будет необходим источник питания: 4,8 х 5 = 24 Вт.
Желательнее выбирать блок питания с запасом на 20-30%, поэтому оптимальным решением будет устройство, рассчитанное на 36 Вт.
На что следует обратить внимание перед подключением светодиодной ленты
Запрещается:
• Последовательно подключать ленты общей длиной более 5м, это приводит к значительным перепадам напряжения, перегреву и выходу ленты из строя.
• Монтаж и использование ленты на теплой поверхности с температурой, превышающей +40°С.
• Нажатие или давление на поверхность светодиодов, протирка.
Важно:
• Использовать параллельное подключение лент, если их общая длина превышает 5м.
• Соблюдать полярность при подключении.
• Питание ленты должно производиться от стабилизированных источников.
• При установке ленты на металлические и другие токопроводящие поверхности, необходимо изолировать ленту от поверхности во избежание короткого замыкания. Для этого рекомендуется использовать специальный алюминиевый профиль для ленты.
• Не допускать повреждений.
•Лента поставляется в защитных упаковках. Потребитель должен обеспечить защиту ленты от агрессивной среды, влажности, температурных и других вредных воздействий.
• Ленту и находящиеся на ней светодиоды нельзя подвергать механическим нагрузкам. Минимальный радиус изгиба ленты не должен превышать 2 см.
Резка ленты.
Часто случается, что необходимо подключить к сети только небольшую часть ленты, а не все 5 метров, как в стандартной катушке. Обычно, кратность резки составляет 3 светодиода. Заводом – изготовителем заранее нанесена метка, где можно резать ленту.
Соединение кусков светодиодной ленты
Соединение двух кусков ленты осуществляется при помощи пайки. Около каждой линии реза имеются специальные контактные площадки. Перед пайкой их необходимо предварительно зачистить и залудить. Далее, каждую площадку на торце одной части ленты необходимо соединить с аналогичной площадкой на другом торце, с помощью проводов, диаметром не более 0,5 мм2.
Так, соединяем все нужные отрезки ленты. Что касается влагозащищенных лент, то для начала нужно добраться до контактных площадок, для этого снимаем силиконовое покрытие на ленте. После этого припаиваем провода к этим площадкам.
Можно соединить светодиодную ленту при помощи специальных коннекторов, которые продаются в тех же магазинах, что и лента. Коннектор является своего рода проводником, нужно всего лишь вложить в него 2 конца ленты, соблюдая полярность, и закрыть коннектор.
Соединение ленты при помощи коннектора.
Место соединения двух кусков ленты пайкой
Подключение светодиодной ленты к сети 220в.
Итак, после того как вы определились с выбором ленты и подобрали к ней оптимальный блок питания нужно произвести подключение светодиодной ленты к этому источнику. Рассмотрим 2 варианта подключения:
1) Когда необходимо подключить ленту до 5 метров;
2) Когда необходимо подключить ленту большей длины.
1. Схема.
Один блок питания — одна лента до 5 метров включительно.
С помощью канифоли и олова лудим провода и припаиваем их к дорожкам ленты. Необходимо воспользоваться маломощным паяльником, чтобы повышенной температурой не повредить светодиоды.
Места пайки необходимо качественно заизолировать с помощью термоусадочной трубки. Далее, светодиодную ленту необходимо подключить к блоку питания.
2. Схема с одним блоком питания и двумя лентами.
Рассмотрим следующий вариант: когда необходимо подключить светодиодную ленту длиной 10 метров и более.
Сначала нужно соединить два отрезка ленты между собой при помощи пайки или коннекторов.
Существует несколько вариантов подключения светодиодной ленты большой длины:
1) Два отрезка ленты нужно подключить параллельно между собой. Многие делают наоборот и выполняют такие подключения последовательно, то есть к концу первой ленты просто подключают второй – это не правильно. Иногда к одному блоку питания необходимо подсоединить большое количество светодиодных лент, которые находятся от него на разном расстоянии (например, подсветка витрины магазина или одновременное освещение нескольких картинок, висящих на разном расстоянии). Для этого не обязательно к блоку питания тянуть провода от каждой участка. Можно проложить одну главную магистраль и уже непосредственно к ней подсоединять светодиодные ленты.
2) Можно сделать кольцевое подключение ленты к блоку питания.
Этот вариант подходит тем, кому нужно осветить квадратный или круглый участок. Суть заключается в том, что лента, выходя от источника питания, прокладывается на участке и возвращается обратно вторым концом. Для этого нужно сначала последовательно соединить все отрезки ленты между собой, затем один конец запитать от источника питания, проложить ленту кольцевым способом, и второй конец ленты также запитать от этого же блока питания. Главное, чтобы мощности блока хватило на всю длину ленты.
Ошибки при подключении светодиодной ленты
В статье было рассмотрено, как подключить стандартную светодиодную ленту в сеть (обычно она бывает длиной 5 метров). Зачастую же, их необходимо подключить две и более. Здесь, большинство людей совершают главную ошибку, они просто соединяют напрямую два конца ленты и получается, как бы одна, 10-ти метровая. Это получается не правильная схема подключения и так делать категорически нельзя, потому что лента будет светиться не равномерно на всем участке.
Подключение светодиодной ленты — 3 способа (чертеж, инструкция, правила) — Крона
В подключении LED ленты нет ничего сложного, здесь мы приводим основные правила и поэтапную схему монтажа.
1) Подготовка отрезков ленты
Светодиодную ленту необходимо подготовить для последующего монтажа. Заранее отмерить необходимую длину отрезков и нарезать ее по специальным меткам. Это необходимо т.к. каждый отрезок должен соответствовать напряжению питания 12в. и в этом месте есть контакты для подачи питания на ленту.
Пайка и соединение ленты.
К получившимся обрезкам необходимо подключить провода. Существует 2 основных способа:
— путем припаивания проводов.
— соединение при помощи зажимных клеммных контакторов.
Пайка в реализации сложнее, но даст существенный прирост к надежности всей схемы.
Коннекторы просты в установке, но нельзя забывать, что для них необходимо предусмотреть доп.пространство если, например, установка ленты планируется в тонкий алюминиевый профиль.
Резку ленты можно выполнять и вовремя ее монтажа (приклеивания на клеевой слой) если, например, нет возможности узнать заранее точную длину. Но разрыв должен оканчиваться строго на метке!
2) Подключение LED ленты к блоку питания
Для подачи питания на ленту, существует множество схем, но основными являются 3.
1 способ — Стандартный:Подходит для питания небольших отрезков лент (до 5м), например при установке на кухнях для подсветки рабочей зоны или подсветки небольших зеркал.

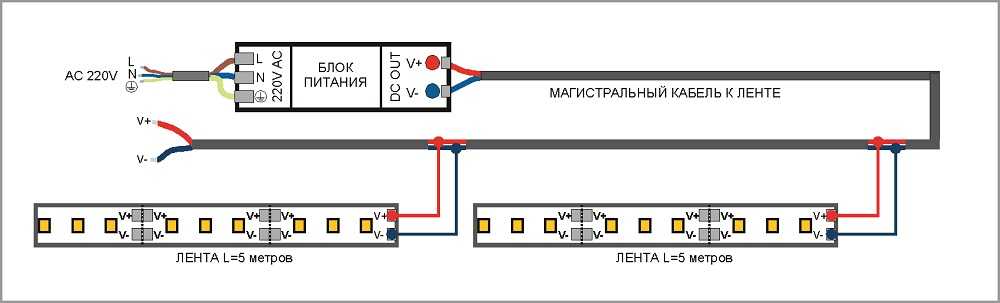

2 способ — Параллельный:Подходит для питания светодиодных лент отрезками длиной до 5 метров и мощностью не более 9,6вт/м от одного блока питания.
При таком способе подключения, гарантировано получаете равномерность свечения по всей длине отрезков, надежность схемы и увеличенный ресурс ленты. Рекомендуется для больших отрезков ленты (свыше 4 метров) мощностью более 9,6вт/м.
3) Основные правила при подключении светодиодных лент
— Блок питания должен отдавать больше мощности чем потребляют подключенные к нему отрезки ленты, примерно на 10..30%
*например для ленты длиной 5 метров
(5м х 4.8вт/м = 24вт.) подойдут блоки
питания мощностью от 30вт и выше.
— Не превышайте длину отрезков более 5 метров при стандартном подключении особенно если лента мощностью более 4.8вт/м.
*при длине более 5м возрастает
сопротивление дорожек на гибкой
печатной плате (ленте), что может
повлиять как на яркость свечения
так и на цвет.
— Лента мощностью более 4.
8вт/м. должна устанавливаться в алюминиевый профиль или на любой другой материал хорошо отводящий тепло.
*перегрев (даже незначительный)
существенно снижает срок службы.
— Влагозащищенная лента залитая силиконом нуждается в большем теплоотводе чем простая.
— Для подключения к сети 220в используйте медный провод сечением 0,75…1.5кв.м.
— Для подключения к ленте используйте медный провод сечением 0,5…0.75кв.м.
Как работают разъемы для светодиодных лент?
Современные светодиодные ленты предлагают широкий выбор цветов, уровней светового потока и областей применения, но, чтобы действительно открыть множество творческих возможностей для добавления уникальной атмосферы в любое пространство, можно использовать разъемы для лент на любых световых полосах, чтобы преобразовать освещение любого пространства. и дизайн интерьера.
Эти тонкие монтируемые полосы можно соединить, если вы действительно собираетесь использовать полностью настраиваемый режим, который предлагает несколько соображений.
В то время как пайка соединительных стыков стала популярным методом в течение многих лет, соединители недавно сделали персонализированное освещение простым и легким.
Можно ли подключить светодиодные ленты?
Ответ прост: да! Одна из причин, по которой ленточное освещение стало популярным, заключается в том, что их можно соединять встык, чтобы создавать творческие акценты и цвета, которые обычное освещение не может. Есть два способа сделать это. Первый — это пайка, но этот метод требует специальных инструментов и навыков. Они применимы для некоторых из самых надежных и сложных систем освещения, поэтому лучше оставить их профессионалам.
Более простой и удобной альтернативой является использование коннекторов. Эти маленькие, но удобные аксессуары могут оживить любое пространство с помощью простого зажима. Есть более простые, которые просто соединяют две полосы вместе, а есть L-образные разъемы, которые позволяют вам обходить углы для более творческого освещения.
Просто убедитесь, что у вас есть адаптер питания, достаточно большой, чтобы работать со всеми полосками. Кроме того, в зависимости от того, сколько полосок вы подключаете, вам могут понадобиться усилители, чтобы поддерживать постоянную яркость.
Зачем мне подключать светодиодные ленты?
Независимо от того, хотите ли вы улучшить интерьер, создать живописный вид или создать особое настроение в унылом пространстве, светодиодные ленты имеют почти бесконечное количество применений. И это не ограничивается укромными уголками с узкими углами. Вы можете создать более уютный вид в своей спальне, кабинете или гостиной. Также можно акцентировать прихожую или лестницу. С учетом сказанного, одной светодиодной ленты может быть недостаточно, чтобы пройти весь путь, поэтому очевидным способом является возможность соединения нескольких лент вместе.
Для этого могут потребоваться сложные соединения и творческие углы, которые больше, чем может выдержать ваша лента.
Если вы находитесь в таком рассоле, пока не вызывайте кавалерию. Соединители кабельных перемычек — это спасение, и они могут дать вам профессиональные результаты, фактически не платя за них. Как и их L-образные аналоги, они отлично работают в узких углах, но они поднимают его на ступеньку выше, поскольку они могут протягивать полосы света через промежутки, обеспечивая при этом подключение к источнику питания или диммеру. Они также пригодятся, когда проект освещения специализируется на уникальных формах и углах.
Кабельные соединители для соединительных кабелей
Эти непаянные ленточные соединители пригодятся как в качестве удлинителей лент, так и в тех случаях, когда проект освещения имеет уникальную форму. Как и их L-образные аналоги, они также отлично работают в узких углах, но они поднимают его на ступеньку выше, поскольку они могут расширять полосы света через промежутки, обеспечивая при этом подключение к источнику питания или диммеру. Если вы хотите осветить кухни, шкафы, спальни, стеллажи и витрины.
Комплекты разъемов
Для более сложного освещения имеется полный комплект разъемов для полосового освещения, который может сделать всю тяжелую работу за вас. Эти комплекты поставляются с разъемами без зазоров, перемычками, 2-контактными разветвителями постоянного тока и гнездовыми разъемами постоянного тока. Они позволяют вам делать все понемногу: от соединения сегментов полосы с диммерами, обхода зазоров и углов, настройки уникальных дизайнов освещения и разделения мощности или сигналов управления в двух разных направлениях.
Зачем мне подключать светодиодные ленты?
Основным преимуществом соединительных полос является возможность освещения большей площади. Одной светодиодной ленты может быть недостаточно, чтобы обойти всю комнату, поэтому возможность соединения нескольких полос вместе может решить вашу проблему. Или, может быть, вы хотите осветить свою прихожую, но не хотите загибать свои полосы за угол. Вы можете использовать любой угловой соединитель, чтобы решить эту проблему!
Нужны ли мне инструменты для подключения светодиодных лент?
Для простого соединения одной полосы с другой не нужны никакие инструменты, если только вы не собираетесь создавать очень сложные, хорошо детализированные пространства, такие как демонстрационный зал или художественная галерея , для создания более визуально продвинутого освещения.
С помощью разъемов без зазоров, перемычек, 2-контактных разветвителей постоянного тока и гнездовых разъемов постоянного тока вы можете делать все понемногу: от соединения сегментов полосы с диммерами, обхода зазоров и углов, настройки уникальных дизайнов освещения и разделения питания или управления. сигналы в двух разных направлениях без помощи инструментов или специального оборудования. Итак, прежде чем думать о создании более стационарного светильника, вы можете изучить возможности комплектов и компонентов для полосового освещения, которые максимизируют привлекательность вашей установки.
Что еще мне нужно знать?
При подключении светодиодных лент убедитесь, что ленты правильно выровнены. Батареи, например, имеют положительные и отрицательные стороны, которые отмечены знаком «+» соответственно. Они должны быть правильно подключены к соответствующей стороне разъема (для вашего удобства также помечены знаком «+»). их, чтобы получить их в самый раз. Если вам нужна дополнительная помощь, попробуйте поискать здесь.
Погодостойкие светодиодные ленты, с другой стороны, как и в нашей серии Luma10, атмосферостойкий материал покрытия может попасть в разъемы. Очистки любого лишнего материала должно быть достаточно, чтобы ваши полоски заработали, при условии, что они правильно выровнены и штыри хорошо соединены.
Световые проекты — это хорошо продуманные планы, видение и воображение. Наличие рисунка, каким бы грубым он ни был, тоже пригодится. Это лишь некоторые из вещей, которые необходимо учитывать, прежде чем приступать к любому проекту освещения.
Вы можете поделиться с нами своими идеями или, что еще лучше, если у вас есть вопрос, на который мы еще не ответили, отправьте его по адресу [email protected], и мы будем рады ответить на него как можно лучше.
Наш персонал по обслуживанию клиентов будет рад помочь вам с любыми вашими проблемами, вопросами и предложениями. Вы также можете связаться с командой напрямую по телефону (225) 304-0408.
Как установить светодиодные ленты? – Govee
Хотите вдохнуть жизнь в свой дом с помощью светодиодных лент, меняющих цвет? Все, что вам нужно, это фары и умение их установить!
Установка светодиодных лент домаСветодиодные ленты — это фантастический способ вдохнуть жизнь в ваш дом. Вы можете превратить белые стены и темные углы в красочные светящиеся оттенки закатного оранжевого или флуоресцентного синего. Вы можете создать расслабляющую атмосферу для чтения или создать собственную атмосферу ночного клуба для домашней вечеринки.
Наличие светодиодных светильников по всему дому позволяет вам играть с окружающей средой так, как вам хочется. Вы можете иметь свои собственные гибкие светодиодные ленты, такие как знаменитые светодиодные ленты от TikTok, прямо у себя дома! Что еще лучше, так это то, что настроить эти нестандартные светодиодные ленты самостоятельно довольно просто!
Правильный выбор светильников При выборе светильников для дома необходимо учитывать несколько факторов.
Убедитесь, что вы нашли качественный продукт, отвечающий вашим потребностям. Начните с выбора направления освещения, а затем ответьте на несколько основных вопросов:
Какова общая длина площади, которую я хочу осветить? Это в помещении или на улице? Есть ли электрическая розетка, к которой я могу легко подключить свет? Будет ли достаточно ленты 3M, чтобы держать полоски, или мне нужно подготовиться к сверлению? Мне нужен один цвет или весь спектр? Хочу ли я купить отдельные детали или продукт, готовый к использованию? Хочу ли я, чтобы свет работал с моими устройствами Alexa или Google? Хочу ли я, чтобы у компании было собственное приложение, чтобы светом было еще проще пользоваться?
Как настроить светодиодные ленты? Как только вы найдете нужный продукт, отвечающий всем вашим потребностям, пора начинать! Для начала вам понадобится светодиодная лента, блок питания, контроллер и несколько светодиодных проводов или разъемов без пайки.
Некоторые компании предоставляют комплект светодиодных лент, который поставляется со всем готовым к работе. Если вы планируете делать все это самостоятельно, вам необходимо знать некоторые детали, прежде чем совершать какие-либо покупки, мы обсудим их ниже.
Блок питания
Блок питания подключается непосредственно к розеткам в вашем доме и преобразует высокое напряжение переменного тока, вероятно, 110 В или выше, в меньший постоянный ток 12 В или 24 В, в зависимости от вашего освещения.
Как правило, световые полосы на 12 В работают на расстоянии до 16,4 футов (5 м), а световые полосы на 24 В — до 32,8 футов (10 м) в длину. Вы не хотите подключать больше сегментов световой ленты к одному источнику питания. Это может привести к тому, что огни в конце станут слабее или даже будут повреждены из-за падения напряжения и перегрузки по электроэнергии.
Падение напряжения и перегрузка по электроэнергии
Падение напряжения происходит, когда напряжение проходит через полосу и загорается каждый отдельный светодиод.
Когда мощность проходит через каждый источник света, она немного уменьшается. Если у вас полоса на 12 В и вы выходите за пределы 16,4 фута (5 м), яркость каждого нового источника света уменьшается. Мало того, что отсутствие питания становится видимым невооруженным глазом, оно может в конечном итоге повредить саму полосу.
Перегрузка по току происходит аналогичным образом. Даже с управляемыми током световыми полосами, где энергия распределяется равномерно, как только полоса выходит за пределы своих возможностей, спрос на энергию возрастает до тех пор, пока резистивный нагрев в конечном итоге не повредит свет.
Если вы хотите установить более длинную серию светильников, вам необходимо установить дополнительные точки подачи электроэнергии. Это можно сделать достаточно просто. Вы можете либо приобрести несколько полос и подключить их к разным розеткам, либо установить дополнительные источники энергии в местах, где вы обрезали полосу, например, в углах.

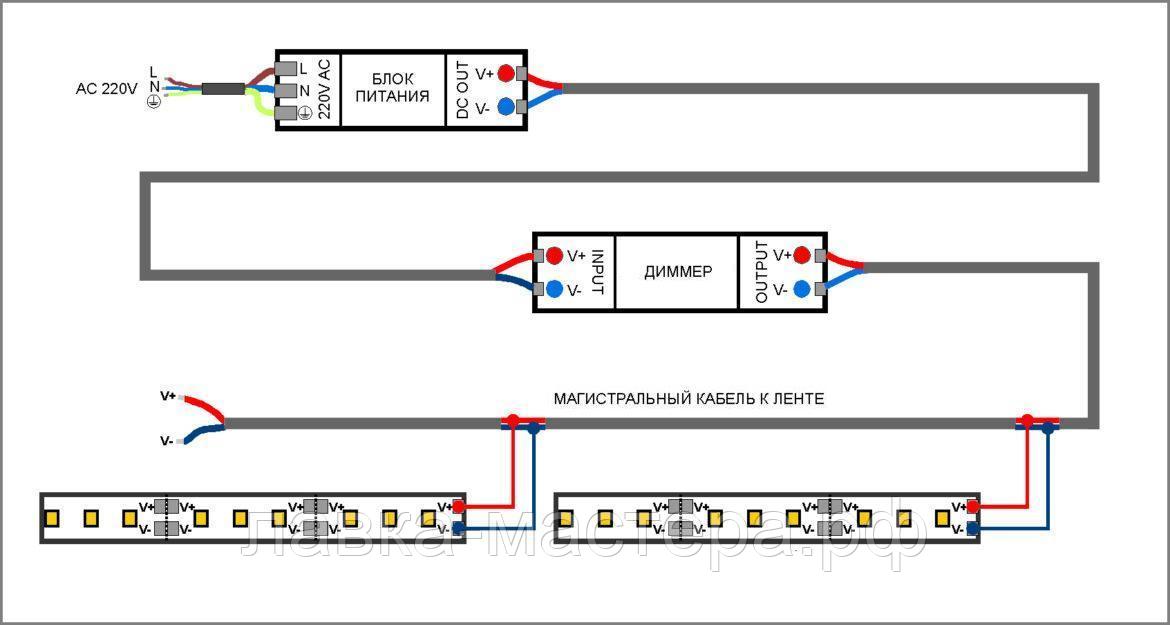

Контроллер светодиодов
Контроллер регулирует яркость и цвет вашего освещения.
Конкретный контроллер, который вы купите, будет зависеть от того, какой у вас свет. Для одноцветных огней понадобится только базовый контроллер включения-выключения, если вообще понадобится. Между тем, для освещения RGB и RGBW потребуется совершенно другой контроллер для регулировки как интенсивности, так и различных цветовых режимов.
Если вы решите приобрести детали самостоятельно, просто убедитесь, что контроллер может справиться с потребляемой мощностью подключаемых полос. Чтобы рассчитать это, просто проверьте характеристики продукта. Он должен сообщить вам напряжение полосы и мощность на метр (3,28 фута). Рассчитайте общую мощность всех ваших полос и получите контроллер, мощность которого на 15-20% выше, чем максимальная мощность, которая вам потребуется.
Например, предположим, что вы покупаете ленты на 24 В, и каждый метр (3,28 фута) требует 18 Вт. Если вы хотите установить светильники в комнате с четырьмя стенами, каждая около 15 футов (~ 4,5 м), вам нужно подготовиться к 60 футам (~ 18 м).
При 18 Вт/м (~5,5 Вт/фут) это 324 Вт. Чтобы рассчитать ток в амперах (А), просто разделите общую мощность в ваттах на напряжение. 324 Вт, разделенные на 24 В, дают нам ток 13,5 А, затем просто увеличьте каждую сумму на 20%, чтобы не покупать контроллер, который будет использоваться на полную мощность. В идеале вам следует требовать только 80% от его максимума.
Теперь вы знаете, что вам необходимо приобрести блок питания и контроллер, рассчитанные на 24 В, 400 Вт и силу тока 16 А. Знание этих трех облегчит поиск того, что вам нужно. Кроме того, убедитесь, что вы получаете контроллер, который соответствует типу освещения, которое у вас есть. Контроллер, используемый для одноцветных источников света, будет отличаться от контроллера для источников света RGB или RGBW.
Светодиодные провода и разъемы без пайки
После того, как вы разобрались с блоком питания и контроллером, вам нужны только провода или разъемы без пайки для соединения полос. Светодиодные провода требуют небольшой пайки, но это хороший способ соединения светодиодных лент.
Однако, если вы можете использовать разъемы без пайки, все будет еще проще. См. раздел «Как соединить светодиодные ленты вместе» ниже для получения дополнительной информации о том, как их использовать.
Как подключить светодиодную ленту к источнику питания?
Подключение ленточного освещения к источнику питания — достаточно простая процедура. Если вы используете одноцветные светодиодные ленты и вам не нужен контроллер, просто подключите положительный + и отрицательный — концы вашей световой ленты к соответствующим полюсам на адаптере. Не путайте их, так как это повредит ваши фары.
Затем просто вставьте вилку блока питания в розетку адаптера. Теперь вы можете подключить блок питания к настенной розетке, чтобы начать использовать свет.
Если вы используете светильники, для которых требуется контроллер, вместо этого подключите адаптер к соответствующим положительному + и отрицательному — полюсам контроллера. Затем подключите положительный + и отрицательный — цветные концы на другой стороне контроллера к каждому из соответствующих концов на светодиодной ленте.
Как разрезать светодиодные ленты?
Вопрос: Можно ли резать светодиодные ленты?
Это зависит. Некоторые комплекты светодиодных лент поставляются уже готовыми к использованию. Их резка, особенно если это RGBIC-светильники со встроенными микросхемами для управления освещением, может привести к их необратимому повреждению и аннулированию гарантии! Прежде чем вносить какие-либо изменения, проверьте характеристики приобретенного вами продукта (а затем перепроверьте еще раз, чтобы убедиться!)
Если вы хотите сами вырезать фары и собрать их воедино, убедитесь, что вы покупаете все отдельные компоненты с правильными характеристиками.
Если вы решите выбрать разрезанные светильники, вот что вам нужно знать:
Укладывая светодиодную ленту, вы достигнете естественных точек остановки. Они могут появиться, когда вы идете по углам в комнате или хотите погасить световой сегмент. Вырезать эти полоски очень легко, все, что вам нужно, это ножницы.
Найдите линии разреза вдоль полосы. Они имеют медные прокладки, которые проходят вдоль него. Медные прокладки служат точками соединения между полосами. Разрежьте медные площадки прямо посередине, чтобы у вас было одинаковое количество медных площадок с обеих сторон разреза.
Количество подушечек зависит от полосы. Для одноцветных полосовых огней вы увидите два знака электрической полярности + (положительный) и — (отрицательный). Для регулируемых полосовых огней (таких как RGB и RGBW) метки обычно представляют собой положительную метку + и цветные метки. Цветовые метки имеют отрицательную полярность и обозначаются своим цветом: B (синий), R (красный), G (зеленый) и W (белый).
Примечание: Перед тем, как разрезать световые полосы, обязательно прочтите инструкции к приобретенному продукту. Некоторые бренды предлагают готовые к использованию светильники, которые вообще не нужно разрезать.
Как соединить светодиодные ленты вместе?
В зависимости от ваших световых лент вам нужно либо припаять их, либо соединить их с помощью непаянных разъемов.
Если вы их припаиваете, просто убедитесь, что все светодиодные провода припаяны к соответствующим площадкам на каждой полосе. Положительный + к положительным + контактным площадкам и отрицательный — к негативным контактным площадкам, будь то одна негативная контактная площадка или несколько цветных контактных площадок.
Если вы используете зажимы без пайки, убедитесь, что вы покупаете зажимы с таким же количеством контактных площадок, что и полоски. Будь то две, три, четыре или пять контактных площадок, убедитесь, что разъем имеет одинаковый номер.
Затем просто ослабьте фиксирующую накладку на разъеме; отклейте небольшой участок двустороннего скотча 3М позади полоски; вставьте световую ленту в разъем, убедившись, что контактные площадки совмещены с соответствующими выводами проводника; и закройте блокировочную площадку, чтобы зафиксировать полосу на месте.
Повторите процесс с другой стороны с другим сегментом световой полосы. Дважды проверьте, чтобы все полюса были выровнены с соответствующими партнерами.
Перепутав полюса и прикрепив их к неправильной полярности, вы можете повредить ваши световые полосы. Кроме того, если вы используете коммерческие наружные светодиодные ленты, убедитесь, что у вас есть соответствующие разъемы для них.
Как повесить светодиодные ленты на стену или потолок?
В зависимости от расположения светильников возможны два способа их установки. Вы можете использовать двухсторонний скотч 3М или монтажные кронштейны, для чего вам понадобится дрель. Ленты будет достаточно, если она лежит на ровной поверхности.
Для неровных поверхностей или монтажа на стенах или потолках предпочтительнее использовать кронштейны. Для метода «отклей и приклей» с лентой 3M обязательно подготовьте поверхность, очистив ее от пыли перед приклеиванием. Затем отклейте ленту на один или два фута за раз и осторожно приложите полоску. Разделение на небольшие сегменты оставляет меньше места для ошибки.
Не давите слишком сильно на фары, когда приклеиваете их, чтобы не повредить фары.
Нажимайте только на промежутки между огнями.
Для кронштейнов: подготовьте их к сверлению, измерив и отметив места, где должны проходить отверстия. Затем просверлите отверстия, установите кронштейны и установите полосу на место. Кронштейны будут надежно удерживать полосу и предпочтительнее для открытых площадок, так как плохие погодные условия могут оторвать полоски от их клея.
После того, как вы установили свои светильники, просто подключите блок питания к электрической розетке и начните играть со своими новыми светодиодными лентами!
Предисловие к установке светодиодных лент
Прочитав это руководство, вы теперь должны понимать, как устанавливать светильники и как работают их отдельные компоненты. Это не самый простой процесс, но как только вы проинформированы, это не так уж и сложно.
При просмотре различных брендов и продуктов, доступных на рынке, убедитесь, что вы принимаете во внимание свои индивидуальные потребности. Тип освещения, который вам нужен, длина, которая вам понадобится, и характеристики продуктов, которые вам понадобятся для этого.
