Как подключить светодиодную ленту к компьютеру?

Многим пользователям персональных компьютеров приходится подолгу сидеть за монитором в тёмное время суток при отсутствии основного освещения, что приводит к усталости глаз и постепенному снижению зрения. Изменить ситуацию в лучшую сторону поможет подсветка из светодиодной ленты вокруг монитора и над клавиатурой, собранная своими руками. При этом функцию источника питания выполняет системный блок, что значительно удешевляет конструкцию и упрощает процесс сборки.

Светодиодную ленту также можно использовать для подсветки системного блока или иных комплектующих компьютера.

Содержание

• 1 Использование USB разъёма
• 2 Подключение к выводам блока питания компьютера
• 3 Важный момент

Использование USB разъёма

Специально для пользователей, которые хотят подключить светодиодную ленту к компьютеру быстро и без каких-либо доработок, китайские фирмы разработали уникальный светильник, работающий от USB порта. Светильник представляет собой один или два отрезка 5 вольтовой светодиодной ленты, соединённых проводом с разъёмом для USB подключения. В отличие от стандартной 12В светодиодной ленты, в данном исполнении все светодиоды включены параллельно относительно друг друга.

В зависимости от модели в USB светильнике могут быть установлены как одноцветные, так и RGB светодиоды, управляемые с ПДУ. Достоинством 5В светодиодной ленты является то, что её можно подключать не только к компьютеру, но и к любому аппарату, оснащённому USB разъёмом (телевизор, ноутбук, зарядное устройство для смартфона и т.д.). Основной недостаток – высокая стоимость.

Что делать, когда нужно самостоятельно подключить светодиодную ленту на 12В к USB порту компьютера? Для этих целей используют повышающий преобразователь напряжения с 5 до 12В. Его можно сделать самостоятельно или заказать в готовом виде на AliExpress или Ebay. Для сборки своими руками чаще всего в схеме используется интегральная микросхема LM3488. Принципиальная схема включения LM3488 показана ниже.

Расчёт и выбор элементов схемы приведен в datasheet на LM3488. Там же есть и рекомендации по сборке схемы.

Чтобы упростить себе задачу изготовления конвертера с 5В на 12В, можно приобрести КИТ-набор, в котором есть радиодетали нужных номиналов. Всё, что необходимо будет сделать – запаять их на плату, придерживаясь вложенной инструкции.

Более простой способ подключения светодиодной ленты на 12В к USB разъёму компьютера – это покупка конвертера DC-DC 5V to 12V через интернет-магазин. Примерная стоимость такого устройства 2-3$, а внешний вид и размеры напоминают flash-накопитель.

Конечно оба выше предложенных варианта слишком трудоемки и для большинства не подходят. Поэтому самым оптимальным вариантом будет использование светодиодную ленту с напряжением питания 5В. В таком случае не придется применять дополнительные повышающие модули, а LED-ленту можно будет подключить напрямую к USB разъему согласно ниже приведенной схеме.

Подключение к выводам блока питания компьютера

К сожалению, пропускная способность USB контроллера ограничена на уровне 2,5 Вт. Зачастую этой мощности недостаточно для полноценной подсветки. Исключить данный недостаток и значительно улучшить освещенность рабочего пространства можно за счёт использования резервной мощности блока питания (БП) компьютера.

Чтобы подключить светодиодную ленту к блоку питания компьютера, кроме самой ленты, понадобится двухпроводной медный провод 2х0,5 мм², переходник по питанию с MOLEX на SATA, термоусадочная трубка и умение пользоваться паяльником. Сначала нужно снять боковую крышку системного блока и в жгуте из проводов отыскать незадействованный разъём MOLEX на 4 контакта. К нему подходят 4 провода: красный (+5В), два чёрных (GND), жёлтый (+12В).

Ответной частью для MOLEX разъёма будет переходник, от которого с помощью кусачек необходимо удалить разъём SATA. К свободным концам жёлтого и чёрного проводов нужно припаять ленту. Жёлтый провод припаивается на контакт со знаком «+», а чёрный – на контакт со знаком «–». Незадействованные концы красного и чёрного проводов изолируют. Соединив две части разъёма, производят пробное включение.

Чтобы обеспечить длительную и безопасную эксплуатацию готового светильника, нужно как следует заизолировать все токоведущие части и надёжно закрепить провода. Со всеми нюансами подключения и монтажа можно ознакомиться в статье о конструировании самодельной подсветки клавиатуры.

Важный момент

Независимо от того, какому из вариантов подключения будет отдано предпочтение, перед сборкой обязательно следует учитывать длину светодиодной ленты, которую можно безопасно использовать, не перегрузив источник питания.

Наибольшая нагрузка, с которой может справиться стандартный USB контроллер, составляет 5В, 500 мА (в геймерских компьютерах и ноутбуках 1А). В пересчёте на 12В это означает, что ток нагрузки не должен превышать 200 мА. Таким образом, к USB порту ПК допускается подсоединение светодиодной ленты типа SMD 3528-60 шт/м – 0,5 м, SMD 5050-60 шт/м – 0,15 м, SMD 3014-60 шт/м – 0,3 м.

Компьютерный БП обладает намного большей мощностью, которая указана в технических характеристиках на его корпусе. По выходу +12В блок питания на 250 Вт способен выдать в нагрузку 8 А, а на 650 Вт – 18 А. Поэтому к компьютеру, на котором нет «тяжёлых» видеоигр, можно смело подключать несколько метров светодиодной ленты, например, SMD 3528-60 шт/м с током потребления 0,4 А на метр.

Технические параметры дешёвых светодиодных лент могут отличаться от данных, указанных на упаковке. Поэтому в момент пробного подключения рекомендуется самостоятельно измерить ток потребления с помощью мультиметра. После окончательной сборки компьютерной подсветки, необходимо тщательно проверить всю конструкцию, убедиться в надёжности соединений и отсутствии замыканий в проводах. Только так можно избежать выхода из строя дорогостоящих деталей системного блока.

Подключение светодиодной ленты к блоку питания

Современные научные разработки эффективно изменяют освещение жилых и производственных помещений, улучшают бытовые условия, поднимают имидж владельца в глазах окружающих людей.

Однако надо хорошо представлять, что малейшее нарушение технологии монтажа светодиодов или правил их эксплуатации может значительно повредить дорогостоящее оборудование, сократить ресурс его использования.

В этой статье я показываю, как необходимо правильно выполнять подключение светодиодной ленты к блоку питания и исключить типовые ошибки, допускаемые не только начинающими мастерами.

Содержание статьи

Светодиодная лента для освещения: устройство и эксплуатационные характеристики

Правильная работа светодиодов зависит от конструкции источника света и его блока питания. Анализу этих вопросов посвящена первая часть статьи.

Какие бывают светодиодные ленты: что важно знать каждому мастеру

Базовым составом конструкции является полиамидная пластмасса толщиной подложки около 0,2 мм с диэлектрическими характеристиками пробоя слоя изоляции порядка 7 кВ/мм.

Светодиодная лента для освещения выпускается различной длиной, а ширина ее бывает только 10 или 20 миллиметров. На ней монтируется электрическая схема:

• светодиоды;
• шины и цепи подвода тока;
• токоограничивающие резисторы;
• контактные площадки.

Основой электрической схемы служат отдельные секции из светодиодов и резисторов, на которые по токоведущим шинам подается напряжение 12 или 24 вольта.

На краях каждой секции выполнены продолговатые контактные площадки. На них проводится пайка проводов и по ним режут длинную конструкцию на короткие участки, требуемые по условиям монтажа. В любых других местах резать ее нельзя.

Количество светодиодов и плотность их расположения на одинаковых длинах отличается. Для создания монохромного белого свечения используют подвод тока по двум магистралям положительного и отрицательного потенциалов.

Монохромный белый цвет используют чаще всего для дополнительной подсветки помещений.

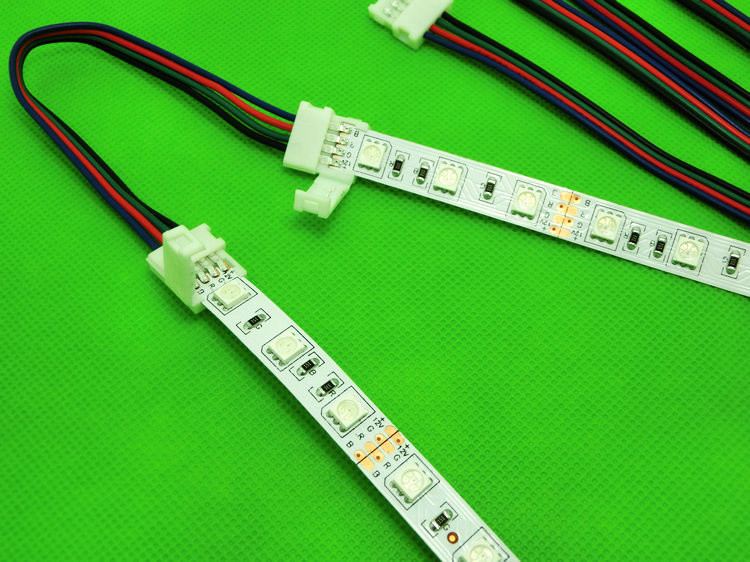

Четырехканальные шины располагают на RGB лентах для создания цветовых
эффектов. По ним происходит подача положительного потенциала на каналы
красного, зеленого, голубого свечения, а отрицательного — к общему, земляному.

Цветовые эффекты RGB ленты применяют в декоративных целях.

Внешнее устройство светодиодных лент для белого освещения и RGB подсветки примерно одинаковое. Показываю их на фотографии ниже. Сравнивайте.

Простейшая схема монохромного освещения может быть представлена последовательным подключением резистора и светодиодов под напряжение 12 вольт.

Маркировка светодиодной ленты: как общаться с продавцом

Современная промышленность выпускает светодиоды для освещения по старой, отработанной технологии и новой — усовершенствованной.

В обоих случаях для маркировки используется буквенное обозначение SMD (оборудование поверхностного монтажа), а также размеры длины (две первых цифры) и ширины площадки (еще 2 цифры) полупроводниковой матрицы в десятых долях миллиметра.

Например: SMD 5050, SMD 5630 или SMD 3528.

Маленький модуль 3528 выполняется одним кристаллом полупроводникового перехода, а 5050 состоит из трех кристаллов ячейки 3528. Они могут соединяться для монохромной или цветной передачи спектра.

Модуль 5050 обладает повышенной мощностью и световым потоком.

Более новая технология производства светодиодов основана на применении усовершенствованных материалов. По ней выпускается лента 2835. Внутри одного ее модуля размещены 3 кристалла. Они обладают еще меньшими размерами, но повышенной яркостью.

Процесс отвода тепла с ленты 2835 происходит лучше, что продлевает ее ресурс. Еще одно ее преимущество — стоимость. Она дешевле аналогичной модели 5050 за счет более доступной и экономически обоснованной технологии производства.

Следующая цифра маркировки обозначает количество светодиодов на длине участка в один метр. Их число может быть: 30, 60, 120, 240.

Важными характеристиками является мощность потребления, указываемая в ваттах на метр длины и величина светового потока, выражаемая в люменах.

Потребляемая мощность складывается от количества светодиодов и подключенных к ним резисторов. Ее увеличение повышает световой поток и требует дополнительных мер к отводу тепла от электронной схемы.

Степень защиты светодиодной конструкции обозначают буквами IP и двумя цифрами, например:

1. IP20 (без использования защитного покрытия) для сухих и чистых помещений;
2. IP23, IP43 или IP44 с защитным слоем от влаги и пыли для работы в неотапливаемых, но закрытых от атмосферных осадков местах;
3. или IP65, IP67, IP68 со слоем прозрачной изоляции для работы на улице.

Защитное покрытие класса «Элит» и «Премиум» при хранении и эксплуатации не желтеет и не отслаивается, а стандартное может терять свои свойства.

Мои рекомендации по оптимальному применению светодиодных лент сведены в таблицу.

Предпочтительные условия работы источника света	Тип светодиодов	Количество светодиодов в погонном метре
Внутренние полости шкафов, полок, стеллажей	SMD 3528	60
Дополнительное освещение спальни, детской комнаты	SMD 3528 или SMD 5050	60
Дополнительная подсветка больших комнат	SMD 5050 или SMD 2835	60÷240
Освещение больших производственных помещений, например, магазинов, офисов	SMD 5630 или SMD 5730	60÷240
Внутренняя подсветка автомобильного салона	SMD 5050	60÷120
Терраса, беседка, вход в дом	SMD 5050 с классом IP65 или выше	60÷120

Почему перегорает светодиодная лента: на что обращать внимание при ее покупке и эксплуатации

Можно, конечно, во всем винить недобросовестных продавцов или производителей осветительного оборудования. Но я рассматриваю чисто технические вопросы снижения ресурса именно качественных приборов.

Почему перегорает светодиодная лента, или мерцает свет при эксплуатации, объясняю ниже.

Световое излучение создается только при прямом направлении полярности через полупроводниковый переход. Если через него пропускать переменный ток, то будет заметно сильное моргание за счет образования пауз в свечении во время прохождения отрицательных полугармоник.

Величина светового потока полупроводникового перехода сильно зависит от силы протекающего тока. Причем его увеличение сопровождается резким возрастанием тепловых потерь.

Производители тщательно выбирают оптимальную величину тока: излишнее тепло значительно сокращает ресурс, заложенный в конструкцию.

Для уменьшения нагрева полупроводникового слоя инженеры используют два технологических приема:

1. Рассеивание выделяемого тепла в окружающую среду.
2. Четкую стабилизацию силы тока.

Первая методика основана на том, что печатная плата корпуса светодиода у ламп монтируется на дополнительном теплоотводящем радиаторе.

Для лент же используют специальные алюминиевые профили различного сечения и габаритов.

Однако этого не достаточно. Дело в том, что даже небольшое колебание входного напряжения, которое не может предотвратить блок стабилизированного питания, вызывает ощутимое изменение тока через светодиод.

Поэтому для подключения светодиодных лент используют специализированные
электронные устройства — драйверы. Они дополняют работу блоков питания и часто
встраиваются в их конструкцию.

Длительную и надежную работу светодиодов обеспечивают всего две вещи: исключение перегрева полупроводникового перехода и стабильный ток оптимальной величины через него.

Другие характеристики светодиодного освещения я опубликовал специальной статьей. Кого они заинтересуют, читайте здесь. Материал полезен для общего развития.

Блоки питания для светодиодных лент 12 вольт: 4 типа конструкции для разных условий эксплуатации

Поскольку световое оборудование на светодиодах выпускается на 12 и 24 вольта, то под каждое из них создаются специальные блоки питания. Особых различий при выборе для покупки и эксплуатации у них нет.

Поэтому я буду о них рассказывать на примере двенадцативольтовых устройств.

Блок питания работает по принципу инверторного преобразования электрической мощности за счет использования:

• сетевого фильтра, блокирующего поступление в схему электрических помех;
• диодного выпрямителя со сглаживающим фильтрам, создающих совместной работой стабилизированное напряжение строго постоянной величины;
• высокочастотного генератора инвертора, вырабатывающего импульсы прямоугольной формы с действующим напряжением 220 вольт;
• силового трансформатора, понижающего напряжение до оптимальной величины 12 или 24 вольта;
• выходного выпрямителя с фильтром, окончательно подготавливающих выходной сигнал.

Блоки питания для светодиодной ленты, которые выпускает промышленность, можно условно разделить на 4 класса по условиям их эксплуатации для работы:

1. в сухих и чистых помещениях с обычными габаритами;
2. либо в ограниченном пространстве;
3. во влажной среде или на открытом воздухе;
4. с мощными осветительными приборами.

Типовой блок питания специально не ограничивается своими размерами. Он имеет широкий клеммник с защитной планкой из диэлектрического пластика и металлическую перфорированную крышку. Через ее отверстия обеспечивается воздухообмен и отвод тепла от нагревающейся электроники.

Малогабаритный блок питания ограничен своими размерами. Он тоже
имеет вентиляционные вырезы, но меньшее количество клемм. Внешний вид и
габариты однотипных модулей можете визуально сравнить на этой фотографии.

Герметичный импульсный блок питания создается для работы во влажной
среде. Его электронную начинку надежно защищает специальное покрытие корпуса с
классом IP67.

Он способен надежно работать на улице, в ванной, бане, бассейне и других подобных помещениях. Однако не вздумайте его погружать в воду, например, в аквариум. Из такой затеи ничего хорошего не получится.

Самые мощные блоки питания снабжаются системой принудительной вентиляции. У них внутри корпуса встроен кулер, как у компьютерного блока. Его применение вызвано необходимостью эффективного отвода тепла от нагревающейся электроники.

Вентилятор создает небольшие проблемы для владельцев: шум, который может раздражать отдельных людей. Это следует учесть заранее: продумать место для размещения мощного блока и способы снижения раздражающих звуков на этапе планирования электромонтажных работ в квартире.

Отказываться же от принудительного обдува нельзя: сразу начнутся проблемы со вздутыми конденсаторами, пробитыми диодами и вышедшими из строя силовыми транзисторами.

По этой же причине вам стоит позаботиться о хорошей циркуляции воздуха через внутреннюю схему корпуса. Он должен свободно поступать к электрической схеме и выходить наружу, убирая излишнее тепло с электронных компонентов.

Блок питания для светодиодной ленты своими руками: полезные рекомендации

Принцип работы и схема импульсного блока питания не так уж сложна, как может показаться с первого взгляда. В нем происходит инверторное преобразование электрической мощности.

Основная трудность, с которой придется столкнуться самодельщикам — это сборка и настройка высокочастотного генератора. Схем для работы этого каскада много.

Наиболее перспективным направлением является пушпульная схема.

Ее обзор, а также других аналогичных устройств я уже сделал в отдельной статье, посвященной ремонту ИБП. Тем, кого интересует кропотливая работа по сборке подобных модулей, рекомендую почитать информацию там.

Процесс самостоятельной сборки импульсного блока довольно сложный. Сейчас намного проще использовать для подключения к светодиодной ленте готовые конструкции, которые остались от отработавшей свой ресурс электронной техники.

Один из таких вариантов — компьютерный блок питания. Он построен по тем же принципам, поэтому отлично справится со светодиодными нагрузками.

Его надо просто подключить к сети 200 вольт, а выход потенциалов +12VDC и —12VDC взять с соответствующих гнезд выходного штеккера на 20 или 24 pin.

Не забывайте, что ИБП не любят режим холостого хода. Для их проверок рекомендуется собирать резистивную схему нагрузки.

Без ее подключения дорогостоящие электронные компоненты могут преждевременно выйти из строя.

Блок питания ноутбука тоже хорошо подходит для подключения к светодиодной схеме. Обращайте внимание на его выходную мощность. Она указывается на этикетке корпуса.

В отдельных случаях подсветку можно запитать от батареек или аккумуляторов. Такие технические решения уже имеются в продаже для использования во внутренних пространствах шкафов, полочек, стеллажей.

Любой самодельный или заводской импульсный блок питания до подключения к схеме и нагрузке должен быть проанализирован и подобран по своим техническим характеристикам. Его надежная работа требует создания запаса мощности.

Расчет блока питания для светодиодной ленты 12В: как обеспечить длительную безаварийную работу всей осветительной системы

Начать вычисления необходимо с определения величины мощности, которую должен надежно обеспечивать ИБП.

Расчет блока питания для светодиодной ленты на 12 или 24 вольта проводим по характеристикам, опубликованным производителем на упаковке или в другой сопроводительной документации. Рассмотрим его на примере Flexible led strip на 24 В.

Ее мощность соответствует 19,2 ватта на один метр длины, а всего их 5. Далее я просто показываю картинкой, как рассчитать блок питания для светодиодной ленты по простой формуле.

С длиной и мощностью в принципе все понятно, а коэффициент запаса обычно выбирают величиной в 30% или 50%.

30% запаса создают для ИБП, работающих при нормальном режиме эксплуатации и имеющих обычные размеры. Для экстремальных условий работы или использования малогабаритных блоков его рекомендуется увеличить до 50%.

В нашем примере расчет блока питания будет выглядеть следующим образом:

Pбп = 19,2 х 5 х 1,3 = 124,8 Вт для обычного ИБП.

Pбп = 19,2 х 5 х 1,5 = 144 Вт для малогабаритного блока.

По условиям надежной работы расчетная мощность не должна превышать реальные возможности выбираемого импульсного блока питания. Сильно завышать эту величину не стоит по экономическим показателям.

Поэтому для работы светодиодного освещения выбираем ближайший оптимальный вариант. Например, во втором случае хорошо подойдет ИБП на 150 ватт, а для первого расчета «с натягом» допустимо применить 120 Вт.

Связаны эти рекомендации со многими факторами:

• погрешности конструкций;
• предельные нагрузки и аварийные режимы в питающей сети, создающие перегрев электроники;
• возможные нарушения теплообмена;
• другие случайные процессы.

В общем, учитывайте, что запас мощности нужен для компенсации отклонения реальных условий эксплуатации от идеального расчетного состояния, под которое проектируется ИБП.

Запас должен быть учтен: он сильно не вредит, но его излишняя величина «оттягивает карман» не только на покупку оборудования, но и увеличивает эксплуатационные расходы.

Я объяснил, как выполнить расчет блока питания для светодиодной ленты 12в по мощности. Еще существует аналогичная методика для тока.

Пользоваться ею просто: напряжение ИБП и питания сборки светодиодов одно и то же. Далее потребуется пересчитать величины мощности (ватты) в токи нагрузок (амперы) и сравнивать их, как показано выше.

Как подсоединить светодиодную ленту к блоку питания строго по науке

Длительная и эффективная работа даже качественного светодиодного оборудования очень сильно зависит от правильного подключения.

Это важный вопрос, ему надо уделить особое внимание. Выделяю четыре момента, которые надо обязательно выполнить:

1. Подключение соединительных проводов выполняется строго по схеме инструкции.
2. Монтаж дополнительных участков освещения проводится только параллельными цепочками.
3. Сопротивление соединительных проводов должно минимально ограничивать рабочий ток.
4. Обеспечить качественный отвод тепла от нагревающихся светодиодов.

Как подключить провода правильно.

На любом промышленном блоке питания выполнены клеммы для подключения проводов. Они маркируются специальными знаками, подписываются, выделяются в группы. Например, так.

На входных цепях важно правильно подводить потенциалы фазы и нуля, хотя их допустимо поменять местами. Защитный РЕ проводник используется в системах заземления квартир по схеме TN-S, TN-C-S.

В старых зданиях со схемой заземления TN-C на эту клемму ничего не подключают.

В выходных цепях следует правильно подать «плюс» источника питания на «+» светодиодной ленты. С минусом поступают аналогично.

Если выхода с ИБП + и — перепутать, то светодиоды будут закрыты, ток через полупроводниковый переход не пойдет, свечения не будет.

Как подключать дополнительную цепочку освещения к блоку питания

Производители выпускают светодиодные ленты фиксированными отрезками по 5 метров. Это связано с токовыми нагрузками, которые создаются на дорожки, и постепенным падением уровня напряжения при увеличении расстояния.

Поэтому самый простой блок питания предусматривает способ подключения одного стандартного отрезка 5 метров.

Однако более равномерное освещение светодиоды будут давать при подаче напряжения с обеих сторон подключаемого участка: потери тока в дорожках уменьшатся.

С точки зрения электрика вполне допустимо подать еще напряжение в середине каждого участка, но в большинстве случаев этот прием не требуется.

В реальных условиях заводской длины 5 м может не хватить, если потребуется освещать 10, 15 или большее количество метров. Для их подключения подойдет только метод параллельного соединения сопротивлений, а не последовательно.

Показываю на примере двух участков. Верхний вариант простой, но не правильный: зачеркнул его красными линиями.

При последовательном соединении даже двух лент свечение конечных светодиодов будет снижено.

Каждый случай подключения дополнительного сопротивления требует повторного расчета блока питания.

Как выбрать провода для светодиодного освещения

Ленточные источники освещения располагают в разных местах, часто создают из них светящиеся фигуры сложной формы. Для этих целей лучше подходят гибкие медные провода, сплетенные из большого количества проволочек, а не одножильные.

С учетом создаваемых токовых нагрузок светодиодными конструкциями их общее поперечное сечение должно быть не менее 1,5 мм квадратных. Можно больше, но это затруднит монтажные работы.

Более тонкие провода внесут свою лепту в повышение резистивного сопротивления цепочки, что крайне нежелательно.

Соединять концы проводов с контактными площадками ленты лучше пайкой. Подключение же их под винт клеммника следует выполнять через обжимные втулки наконечника.

Как эффективно отвести тепло от светодиодной ленты

Обычно источник света располагают вверху помещения на потолке, а там температура всегда выше за счет естественного движения теплого воздуха от нагревательных элементов, что усугубляет работу светодиодов.

Упростить условия их работы позволяет отвод тепла через алюминиевые профили.

Но в этом случае рекомендую:

1. Для крепления отказаться от заводского двойного скотча — он со временем может отойти, отклеиться. Крепите ленту на саморезы. Не ленитесь зенковать отверстия под них. Это обеспечит более плотное прилегание всех светодиодов к профилю, защитит их от перегорания.
2. Если решились выполнять заводское крепление скотчем, то обязательно обезжиривайте обе стыкуемые поверхности: профиля и ленты. Сцепление будет лучше и долговечнее.
3.  Избегайте плохих электрических контактов, не пользуйтесь тонкими и длинными проводами. Все они увеличивают общий нагрев профиля.
4. Анодированные алюминиевые профили практически не подвергаются коррозии, а, значит, более пригодны для отвода тепла во время длительной эксплуатации. У необработанного алюминия могут появиться следы оксидной пленки.

На качестве длительной работы освещения могут сказаться ошибки, которые допускают не достаточно опытные мастера. Постарайтесь пользоваться услугами квалифицированных специалистов.

Приведу пример. О специальном оборудовании для светодиодного освещения обычный электрик может не знать. С профессиональными коннекторами и приемами пайки тонких дорожек на электронных платах знакомы не все.

Светодиодная лента 220В: подключение без блока питания к обычной сети — недостатки конструкции

Производители постарались учесть запросы обычных потребителей и стали выпускать ленту на 220 вольт.

Ее очень просто подключать к бытовой проводке через небольшой блок из выпрямительных диодов и сглаживающего конденсатора. Его стоимость намного ниже, чем ИБП.

Выходящие из ленты провода просто вставляются в пластиковые наконечники.

Осветительную схему можно собирать последовательными цепочками до 100 метров длиной, а снижения светового потока на ее конце практически не будет заметно.

Вся конструкция помещена в прочную защитную оболочку, которая надежно исключает поражение током от напряжения 220 вольт. Подключение к выходным гнездам выпрямительного блока осуществляется с торца через вмонтированные контактные гнезда.

Порядок сборки следующий. Вначале надевают защитный диэлектрический колпачок.

Через него в контактные гнезда устанавливают переходную колодку.

Подготовленный конец вставляют в разъем выпрямителя с соблюдением полярности: иначе светодиоды не станут светить.

С обратной стороны надевают защитный колпачок.

Остается вставить блок питания в розетку и собранная конструкция станет работать.

Однако я хочу предупредить начинающих мастеров о скрытой опасности: никто не застрахован от ошибок. Их совершают даже опытные электрики. Поэтому любая подача напряжения на новое оборудование должна выполняться через автоматический выключатель.

Он спасет вас и подключенные светодиоды от критической ситуации: случайно созданного короткого замыкания или перегруза электрической схемы.

Однако здесь не все так просто, как кажется на первый взгляд. Обратите внимание на недостатки, которыми обладает светодиодная лента на 220 вольт:

1. Питающая сеть подвержена колебаниям напряжения, в ней присутствуют различные электрические помехи и наводки. Вопросы фильтрации посторонних сигналов и стабилизации питания простым выпрямительным устройством не обеспечиваются.
2. Равномерности освещения нет, глазу заметны небольшие мерцания, обусловленные низким качеством напряжения.
3. Охлаждение ленты 220 V не предусмотрено, при работе она перегревается, что значительно укорачивает ее ресурс.
4. Силиконовое покрытие при нагреве выделяет неприятный запах.

Поэтому напрашивается вывод: светодиодная лента 220 В, созданная для подключения без блока питания не должна устанавливаться в жилых помещениях. Ее место на улице или в хорошо проветриваемых местах.

В заключение рекомендую посмотреть короткий видеоролик от интернет магазина Luxiled “Подключение светодиодной ленты к блоку питания”.

Если у вас появились вопросы или желание прокомментироватьполученный материал, то воспользуйтесь специальным разделом.

Как подключить светодиодную ленту к компьютеру

Известный способ освещения помещений – светодиодная подсветка с помощью светодиодной ленты. Она имеет ряд преимуществ перед другими источниками света. Экономичность, легкость крепления – это делает ее удобной для эксплуатации в каких угодно помещениях и определенных зонах, будь то корпус системного блока, тыльная часть монитора или подсветка для компьютера. Как подключить светодиодную ленту к компьютеру различными способами?

Содержание

• Для чего нужна подсветка околокомпьютерного пространства
• Свойства и принцип работы светодиодной ленты
• Необходимые для работы материалы и инструменты
• Схема подключения обычной ленты
• Схема подключения RGB ленты
• Подключение к сети через блок питания
• Подключение к сети без блока питания
• Подключение через USB

Для чего нужна подсветка околокомпьютерного пространства

Персональный компьютер давно стал важной частью любой квартиры или другого жилища. Люди много времени проводят за экраном монитора, и необходимо сделать это рабочее место комфортным и удобным. К тому же, отсутствие освещения возле мониторов и экранов телевизоров влечет проблемы со здоровьем, конкретно – со зрением.

Важно обеспечить подсветку экрана в ночное время суток, чтобы яркий свет от монитора не выделялся из окружающей обстановки и не утомлял зрение пользователя. Для этой цели подойдет светодиодная лента, которая сделает комнату красивее и современнее, выделяя визуально компьютерное пространство. К тому же, можно использовать ее как новогоднее оформление или в качестве декоративной подсветки в системном блоке.

Свойства и принцип работы светодиодной ленты

Светодиодная лента часто применяется благодаря таким достоинствам:

• отличное свечение;
• длительный срок службы;
• экономичность в электропотреблении;
• гибкость, возможность устанавливать в любые конструкции;
• легкость монтажа на любую плоскость благодаря приклеивающейся поверхности;
• возможность регулировать длину ленты (отрезать и наращивать, сколько нужно).

Следует учитывать, что светодиодная лента – низковольтное оборудование, то есть для ее питания требуется напряжение 12 или 24 В (вольт). В домашней электрической сети напряжение составляет 220 В 50 Гц, поэтому данный осветительный элемент будет подключаться строго через блок питания, подобранный в зависимости от мощности потребления ленты. Существуют также led-светильники под напряжение 220 В, их подключают непосредственно к розетке, но для освещения компьютера они не подходят. Оптимальный вариант для ПК подсветки – это 12 В.

К ПК можно подсоединить любую ленту, но прежде чем купить ее в магазине, следует определиться с несколькими характеристиками для дальнейшего эффективного использования:

• плотность диодных кристаллов;
• моно или трехцветное свечение;
• длина;
• класс водозащищенности;

От плотности диодов зависит общая мощность осветительного прибора и выбор блока питания. Существуют ленты плотностью 30, 60 и 120 светодиодов на один метр. Длина обычной катушки составляет 5 метров, для подсветки одного ПК ее хватит. Для домашнего использования достаточно низкого класса влагозащищенности 20IP.

Этот источник освещения работает по принципу печатной платы. Светодиоды впаяны в прорезиненную подложку последовательно и питаются от блока питания. Важно правильно подобрать БП, так как от этого зависит рабочее состояние ленты.

Необходимые для работы материалы и инструменты

Для подключения led-ленты необходимы следующие инструменты и материалы:

• светодиодная лента нужной длины;
• блок питания;
• паяльник;
• припой плюс канифоль;
• ножницы;
• электрические провода сечением 0,75 мм;
• инструмент для снятия изоляции;
• бокорезы.

Схема подключения обычной ленты

Предлагается рассмотреть подробно схему подключения стандартной ленты длиной 1 метр к компьютеру. Лента состоит из светодиодов типа SMD 3528, отрезать можно через каждые три диода. Для выполнения этой задачи потребуется:

1. Найти свободный разъем molex 4 pin в компьютере, выходящий из блока питания. БП компьютера выдает ток 5 А, а 1 метр ленты потребляет 0,4 А. Можно подключать, запас по току есть достаточно большой. Для питания светодиодной ленты требуется 12 Вольт, поэтому используются желтый (12 В) и черный (земля) провода.
2. Штепсель molex 4 pin можно взять из переходника SATA вне компьютера. Понадобятся провода желтого и один провод черного цвета. Оставшиеся провода – красный (5 В) и второй черный (земля) в схеме не участвуют, их можно откусить бокорезами и изолировать термоусадочной трубкой. На ленте обозначены полюса – плюс (+) и минус (–). Желтый провод припаивается к плюсу, а черный – к минусу. Можно нарастить провода до нужной длины, используя пайку и соблюдая полярность. После пайки все контакты изолируются.
3. Протереть спиртом поверхности, предназначенные для установки ленты, чтобы удалить пыль и жир. Приклеить ленту, удалив защитную пленку.
4. Соединить штепсель с припаянной лентой и разъем от блока питания компьютера, соблюдая соответствие цвета (желтый провод с желтым, черный – с черным).

Этот способ хорошо подойдет для подсветки системного блока с прозрачной крышкой корпуса, чтобы декорировать «крутое железо».

Схема подключения RGB ленты

Многоцветную ленту можно подключить к ПК, используя RGB контроллер. Это специализированное устройство, предназначенное для контроля свечения трех цветов диодов:

• зеленого;
• синего;
• красного.

В результате смешивания свечений трех цветов получаются различные оттенки света. Для подключения многоцветных диодов потребуется четыре провода. В паре с контроллером можно применять пульт, чтобы управлять цветопередачей на расстоянии. Схема использует питание 12 Вольт и длину ленты до 5 метров. Для упрощения сборки схемы можно приобрести готовые разъемные коннекторы, предназначенные для ленточных светильников.

Подключение к сети через блок питания

Преобразователь снижает напряжение сети с 220 В до 24 В или 12 В. БП могут быть разные:

Подойдут преобразователи от ноутбука, от зарядки для телефона, от персонального компьютера. Важно, чтобы ток, выдаваемый с БП, был выше потребляемого лентой. Один метр светильника потребляет 0,4 А, соответственно, 5 м – 2 А. Ток блока питания указан на корпусе. Расчеты произвести нетрудно. При подключении светильника к БП важно соблюдать полярность, иначе он просто не включится.

Соединять провода нужно только соответствующего цвета. Можно добавить в схему выключатель для удобства использования. Возможно использование диммера для управления яркостью свечения. Внешний блок питания не подходит для подсветки системного блока, а больше подойдет для освещения компьютерного стола или монитора.

Подключение к сети без блока питания

Все светодиодные светильники, изготовленные заводским методом, рассчитаны на работу от блока питания.

Используя специальную схему, можно подключить их непосредственно к сети 220 В 50 Гц.

Для этого нужно произвести следующие действия:

1. Разрезать ленту 5 метров на 20 частей (не менее чем через три диода).
2. Подключить диодный мост для преобразования переменного тока в постоянный.
3. Подключить конденсатор 5-10 мф на 300 В для устранения мерцания.
4. Соединить 20 частей между собой последовательно, присоединяя минус к плюсу, а плюс – к минусу.

Заизолировав все оголенные контакты, можно включать в сеть и наслаждаться подсветкой.

Подключение через USB

Особого внимания заслуживает способ подключения светильника через USB, так как он подходит для ноутбука (единственный вариант подсветки) или когда в компьютере нет свободных разъемов питания. В USB гнезде напряжение составляет 5 В, а ток нагрузки не превышает 0,5 А. Этого мало для светильника, которому требуется 12 В. Нужно приобрести или сделать преобразователь 5 В к 12 В и запитать его от USB.

Следует учитывать, что повышение напряжения в 2,5 раза влечет понижение тока во столько же раз, то есть до 0,2 А (до 0,5 метра ленты с плотностью 60 светодиодов на метр). Если превысить ток нагрузки, можно вывести из строя USB порт. Для подключения светодиодного светильника через USB нужно:

1. Подсоединить к преобразователю USB штепсель, соблюдая распиновку. Здесь присутствуют четыре контакта: два из них служат для передачи данных, а другие два являются питанием. Блок преобразования соединяется с контактами питания – красным и черным проводами. Нужно разобрать USB разъем, припаять провода и собрать корпус в исходное состояние.
2. Скачать на ноутбук специальные драйвера для правильной работы собранного устройства.

Как видно, можно без особых усилий подключить светодиодную ленту к компьютеру или к внешнему блоку питания, чтобы украсить свое рабочее место. Можно выбрать наиболее подходящий способ для каждого. Главное правило заключается в том, чтобы не превысить токовую нагрузку на блок питания или на USB порт. Для успешного подключения светодиодной подсветки следует придерживаться приведенных выше инструкций и не бояться сделать что-то своими руками.

Как подключить светодиодную ленту к материнской плате

Добавление светодиодной ленты к компьютеру может сделать его визуально более привлекательным и стать отличным способом подчеркнуть свою индивидуальность. В этом блоге мы обсудим, как подключить светодиодную ленту к материнской плате.

Мы также рассмотрим различные типы разъемов, обычно используемых для этого соединения.

Наконец, мы дадим несколько советов о том, как максимально эффективно использовать светодиодную ленту. Так что, если вы хотите добавить изюминку своему компьютеру, читайте дальше!

Мы проведем вас через этапы подключения светодиодной ленты, а затем покажем вам несколько примеров того, что вы можете с ней сделать. Так что продолжайте читать этот пост в блоге до конца!

Как подключить светодиодную ленту к материнской плате: семь способов применения

Способ 1: подключение с помощью 2-контактных разъемов

В этом методе вам понадобятся провода двух разных цветов. Во-первых, отрежьте светодиодную ленту так, чтобы на конце каждой части оставалось достаточно места, но не было провисания.

Затем зачистите примерно ½ дюйма с обоих концов обеих частей, чтобы у вас было чистое место для соединения обжимных соединителей.

Важно отметить, что плюс должен соединяться с плюсом, а минус — с минусом. Это очень важное замечание, потому что вы можете повредить свои компоненты, если не будете обращать внимание на полярность.

Способ 2: подключение с помощью 4-контактных разъемов

В этом методе вам понадобятся провода разных цветов вместо двух, как в последнем методе. Отрежьте светодиодную ленту так, чтобы на конце каждой части оставалось достаточно места, но не было провисания.

Зачистите примерно ½ дюйма со всех концов всех частей, чтобы у вас было чистое пространство для соединения обжимных соединителей. Каждый провод от вашей светодиодной ленты должен соединяться с проводом от удлинителя.

Убедитесь, что плюс соединяется с плюсом, а минус с минусом. Здесь применимо то же замечание о полярности, что и в первом методе.

Способ 3: соединение с помощью проводов Dupont

Для соединения с помощью проводов Dupont необходимо приобрести несколько разъемов, которые защелкиваются друг в друге. Вы можете найти эти разъемы в любом хозяйственном магазине, таком как Home Depot или Lowes.

Но сначала проверьте, нет ли внутри разъемов, которые защёлкиваются друг с другом, мелких кусочков металла. Они называются штырьками обжимного соединителя, и для правильного соединения они должны касаться гнезд обжимного соединителя.

После того, как вы соединили светодиоды с помощью проводов dupont, убедитесь, что все соединения надежны, потянув за каждый провод, прежде чем подключать его к материнской плате.

Это связано с тем, что штыри и гнезда могут ослабнуть, если они неправильно вставлены друг в друга.

Способ 4: подключение с помощью кабеля для передачи данных

Для этого метода вам понадобится кабель для передачи данных с разъемом USB на конце. Кабели для передачи данных обычно имеют внутри три провода, но вам нужно использовать только два из них.

С помощью кусачек или инструмента для зачистки проводов снимите с кабеля черную пластиковую оболочку. Отделите около дюйма провода с каждой стороны и зачистите примерно полдюйма с одного конца.

Теперь у вас есть оголенный кабель с двумя оголенными проводами внутри, готовый к использованию! В этом методе положительный (+) подключается к красному проводу в кабеле передачи данных, а отрицательный (-) — к черному проводу.

Затем подключите красный провод к положительному контакту на материнской плате, а черный провод к отрицательному (не имеет значения, какой разъем вы используете).

Способ 5: подключение с помощью выключателя питания

Опять же, этот метод требует двух разных цветов провода. Во-первых, обрежьте светодиодную ленту так, чтобы на обоих концах оставалось достаточно места, но не было провисаний. Затем зачистите примерно ½ дюйма с обоих концов.

В этом методе используется один провод для подключения светодиодной ленты и удлинителя, но для обеспечения непрерывности вам потребуются провода разных цветов.

Возьмите один красный провод и один черный провод и присоедините к каждому концу отрезанной светодиодной ленты. Затем возьмите единственный провод (неважно, какого он цвета) и зачистите примерно полдюйма с каждого конца.

Затем возьмите черный провод и подключите один конец к отрицательному контакту на материнской плате. Затем возьмите красный провод и подключите один конец к положительному контакту на материнской плате.

Способ 6. Вилка со штекерным разъемом постоянного тока

Для подключения к штекерному разъему постоянного тока необходимо приобрести собственный. Их можно найти в любом магазине компьютерной техники, и они также называются «баррельными разъемами».

Выровняйте контакты внутри каждого разъема так, чтобы они идеально подходили друг к другу. В женской части будет небольшое отверстие для вставки штифта.

Совместите штыревые контакты с ним и медленно вставьте их, чтобы они защелкнулись внутри гнездового разъема.

После того, как вы подключили и закрепили их, возьмите светодиодную ленту и подключите ее прямо к штекерному разъему постоянного тока!

Метод 7: Использование внешнего источника питания для светодиодной ленты

Этот метод даст вам внешний источник питания для вашей светодиодной ленты, что лучше, чем питание всего устройства от материнской платы.

Сначала отрежьте разъем-розетку от конца удлинителя и отделите три провода. Один черный провод, один красный провод и один белый провод должны выходить в таком порядке, когда вы отклеиваете пластик.

Зачистите примерно полдюйма от каждого провода по отдельности и выровняйте красный и черный провода питания с положительным и отрицательным контактами на светодиодной ленте соответственно.

Запитать светодиодную ленту одним проводом не получится, поэтому убедитесь, что подключены как плюс, так и минус. Теперь подключите блок питания к розетке переменного тока.

Если все сделано правильно, то ваша светодиодная лента должна без проблем загореться!

Какие инструменты и расходные материалы вам понадобятся?

• Светодиодная лента (конечно)
• 15-футовый удлинитель
• Материнская плата с установленным блоком питания и проводами от блока питания
• Провода/обжимные разъемы
• Инструмент для обрезки проводов/зачистки проводов

Процесс: пошаговое руководство Подключите светодиодную ленту к материнской плате

Шаг 1. Подключите ленту к источнику питания

Найдите на светодиодной ленте конец, который позволит вам подключиться к источнику питания.

Обозначается точками соединения, которые представляют собой два выступающих выступа на каждом конце кабеля, идущего по центру полосы.

Для этого шага необходимо обрезать концы, обрезать их заподлицо, без лишней проволоки.

Шаг 2. Зачистите адаптеры проводов для подключения

Зачистите адаптеры, чтобы они могли скользить по двум выступам на обоих концах светодиодной ленты, и убедитесь, что каждый провод находится в правильном месте. Полоски обычно помечены (+) и (-).

Шаг 3. Подсоедините провода

Подключите один конец удлинителя к источнику питания, затем зачистите оба провода на другом конце, чтобы открыть 2-3 дюйма медной проводки.

Подключите этот конец к одному из ваших адаптеров и убедитесь, что каждый провод надежно вставлен.

Зачистите другой конец светодиодной ленты, чтобы открыть проводку, прикрепите ее к соответствующему адаптеру, затем подключите оба провода к контактам на материнской плате.

Может быть сложно выровнять все три соединения, чтобы убедиться, что ни одно из них не касается металла или не замыкается.

Шаг 4: Подключите удлинитель к источнику питания

Подключите другой конец удлинителя к источнику питания. Включите его и нажмите кнопку питания на светодиодной ленте, чтобы проверить наличие соединения.

Если это не работает, проверьте надежность всех соединений и горят ли светодиоды на светодиодной ленте.

Шаг 5. Закрепите стяжками на липучке

Отрежьте кусок ленты на липучке, чтобы использовать ее в качестве крепления для шнура питания светодиодной ленты. Затем протяните полоску вдоль стола, оберните ее вокруг провода и завяжите узел, чтобы закрепить шнур.

Шаг 6: Проверьте светодиодную ленту

Подключите разъемы и блок питания, подключите светодиодную ленту к удлинителю. Затем включите блок питания и нажмите кнопку питания на полосе, чтобы проверить наличие соединения.

Если это не работает, проверьте надежность всех соединений и горят ли светодиоды на светодиодной ленте.

Меры предосторожности и предупреждения

1. Не подключайте полоски к одному источнику питания; вам понадобится отдельный контроллер и адаптер для каждого из них, иначе они не будут работать должным образом.

2. Всегда используйте новые качественные адаптеры питания.

3. Всегда проверяйте напряжение новых блоков питания с помощью мультиметра перед их подключением или использованием.

4. Все планки, контроллеры и источники питания должны быть покрыты изоляцией для предотвращения короткого замыкания при их соприкосновении друг с другом.

Используйте для этой цели термоусадочную трубку, изоленту или что-то подобное.

5. Провода и паяные соединения, соединяющие полоски и источник питания, могут сильно нагреваться.

Так что обращайтесь со всем осторожно и держите их подальше от легковоспламеняющихся материалов, пока они включены.

6. Перед подключением источника питания убедитесь, что все соединения надежны и надежны.

7. Если вы видите дым, слышите громкий шум или замечаете что-то странное, например, неприятный запах, немедленно выключите и отсоедините все компоненты, дайте им остыть перед повторным включением, чтобы предотвратить повреждение из-за короткого замыкания или других неисправностей.

Заключительные мысли

Для подключения светодиодной ленты к материнской плате вам потребуется найти на материнской плате 4-контактный разъем. Сюда вы будете втыкать разъем от светодиодной ленты.

Если на вашей материнской плате нет этого разъема, вы можете использовать адаптер, который разделяет один из этих разъемов на два 3-контактных разъема.

Обязательно подключите черный провод к заземлению и совместите каждый цветной провод с соответствующим номером контакта на разъеме.

Наконец, закрепите все винтами и закройте корпус компьютера. Теперь пришло время протестировать вашу новую систему освещения!

Если вы дошли до этого места в статье, теперь вы должны знать, как подключить светодиодную ленту к материнской плате. Обязательно проверьте соединения перед включением компьютера и наслаждайтесь новой системой освещения!

Двойной блок питания для одной светодиодной ленты длиной 10 м

Задавать вопрос

Спросил 1 год, 7 месяцев назад

Изменено 1 год, 6 месяцев назад

Просмотрено 522 раза

\$\начало группы\$

Я здесь впервые, извините за неправильное форматирование.

В настоящее время я разрабатываю проект, в котором я покрою стену 10-метровой адресуемой светодиодной лентой (состоящей из рулонов 2 x 5 метров). У меня есть два блока питания на 20 ампер, 5 В для проекта. После расчета 60 светодиодов на метр при 5 В будет потребляться около 18,8 Вт на метр, что означает, что на 10 метрах это будет 188 Вт, 5 В = 37,6 ампер.

Я много искал, но у меня нет необходимого понимания электротехники, чтобы с уверенностью сделать вывод о том, что я собираюсь сделать. Ниже я составил два разных сценария, которые я мог подключить, два моих вопроса:

1. Безопасны ли мои сценарии? / Будут ли они работать?
2. Есть ли какие-либо рекомендации или изменения в моей схеме?

Для управления адресуемыми светодиодами я использую плату микроконтроллера NodeMCU, которая получает 5 В от источника питания и отправляет сигнал данных через светодиоды.

Случай 1

В первом случае я бы подключил каждый источник питания к одному концу полосы, а обе полосы соединили бы вместе посередине для питания и данных, то есть у меня не было бы падения напряжения. NodeMCU будет получать 5 В от первого источника питания и отправлять данные через один конец.

Вариант 2

Вариант 2 аналогичен варианту 1, но с той лишь разницей, что между обеими полосами не будет соединения, и NodeMCU будет передавать данные на обоих концах, иначе одна полоса не будет получать данные. .

Я ценю любые мнения и предложения по моей схеме, спасибо!

• блок питания
• светодиод
• параллельный
• светодиодная лента
• nodemcu

\$\конечная группа\$

3

\$\начало группы\$

Безопасны ли мои сценарии? / Будут ли они работать?

Нет, первый небезопасен

Да, может работать в идеальных условиях, если бы питание было сбалансировано, полоса была сбалансирована и кабели были сбалансированы, тогда это могло бы работать. Такая балансировка, вероятно, невозможна в реальных условиях.

Скорее всего произойдет следующее: Любая разница в напряжении будет проявляться в виде больших токов, скажем, светодиодная лента имеет сопротивление 1 Ом по всей полосе, разница в 0,1 В будет генерировать 1 Ом / 0,1 В = 100 мА тока, который будет потрачен впустую в виде тепла в кабеле. Многие источники питания не согласованы и имеют напряжение менее 0,1 В (особенно дешевые). Разница в 0,5 может составлять 500 мА и так далее. Ток может быть настолько большим, что может сжечь кабель или дорожки на светодиодной ленте.

Случай 2, вероятно, в порядке, но вам также необходимо будет заземлить оба источника вместе, иначе цифровой сигнал 2-го источника не будет иметь эталона и обратный ток не сможет вернуться к NodeMCU.

Вы также можете рассмотреть буферную микросхему для цифровой буферизации цифрового сигнала от NodeMCU, проверьте разветвление на светодиодных лентах. Если они потребляют слишком много тока на цифровых контактах, чем может обеспечить NodeMCU GPIO, вам понадобится буфер.

\$\конечная группа\$

\$\начало группы\$

TLDR: Даже не пробуйте сценарий 1. Это повредит один из ваших расходных материалов и может привести к перегреву ленты. Пожароопасность! Сценарий 2 безопасен, но вам потребуется общая основа (т.е. общая ссылка) для обоих источников питания и платы контроллера

Длинное объяснение: Всякий раз, когда в чем-то возникают сомнения, всегда упрощайте свою диаграмму. В конце концов, зная, что логика просто управляет светодиодами и не несет большой мощности (т. Е. Не беспокоит безопасность). Ваша безопасность связана с вашими источниками питания

Проблема заключается в том, что ваши источники питания подключены параллельно, только разделены полосой. Идеальные источники питания будут выдавать напряжение, независимое от тока, требуемого нагрузкой. Следовательно, при несоответствии уровней напряжения один из источников питания потребуется для поглощения этого тока. Как вы, возможно, знаете, блоки питания хороши для получения тока, но не для токов потребления.

Урок: Никогда, буквально никогда не подключайте два источника питания параллельно.

Сценарий 1 — Слева, Сценарий 2 — Справа

Мое собственное изображение

\$\конечная группа\$

3

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Блок питания

— питание нескольких светодиодных лент

Задавать вопрос

Спросил 4 года, 11 месяцев назад

Изменено 4 года, 8 месяцев назад

Просмотрено 3к раз

\$\начало группы\$

Я новичок в EE и немного запутался. Прошу прощения, если это глупый вопрос, но мои исследования не слишком помогают.

Я работаю над проектом по управлению 7 светодиодными лентами с помощью Arduino и MOSFET. Полоски требуют 12 В и говорят, что они используют 24 Вт. Я надеялся найти блок питания для всех 7 полос, а не по одному на каждую полосу (казалось бы глупо).

Таким образом, если 24 Вт = I * 12 В, то для каждой полосы требуется 2 ампера. Это означает, что для питания всех 7 полос мне нужен блок питания 12В 14А. Я заметил, что большинство блоков питания по какой-то причине имеют мощность в ваттах, а это значит, что мне нужен блок питания 12 В 168 Вт, может быть, 200 Вт для безопасности.

Итак, проверив предысторию, 2 вопроса:

1) Верны ли мои расчеты мощности 200 Вт?

2) Когда я найду этот блок питания, безопасно ли подавать 14 ампер при 12 В через силовые шины макета? Кажется, это много? Кажется опасным? Понятия не имею…

Заранее спасибо!

• блок питания
• светодиодная лента
• макетная плата

\$\конечная группа\$

3

\$\начало группы\$

1) Верны ли мои расчеты источника питания мощностью 200 Вт?

Да. При 200 Вт, если только шина 12 В имеет 200 Вт, вы используете ее на 80% от общей нагрузочной способности, что является хорошей целью. Обычная поставка ПК должна сделать это за вас.

2) Когда я найду этот блок питания, безопасно ли подавать 14 ампер при 12 В через силовые шины макета? Кажется, это много? Кажется опасным? Я действительно понятия не имею…

Как видно из максимального тока/напряжения макетной платы или сколько тока могут выдержать макетные платы без пайки? или https://www.eevblog.com/forum/projects/maximum-vac-and-amp-on-breadboard/, вы не должны помещать даже 10-ю часть этого на макетную плату.

Возможные варианты: заглушить мосфеты, использовать клеммные колодки, использовать тяжелую медную плату. Или используйте усилители для светодиодных лент, которые в основном представляют собой готовые светодиодные драйверы в коробке:

Что касается второй проблемы. Скорее всего, вы не захотите подключать все 7 полос последовательно. Вам понадобятся более мощные мосфеты, вы столкнетесь с падением напряжения на FPC, из которого сделаны светодиодные ленты, что означает падение цвета и проблемы с нагревом. Вы хотите соединить несколько проводов параллельно или провести провода от источника питания к разным участкам полосы. Как на картинке выше.

\$\конечная группа\$

4

\$\начало группы\$

Вы не сможете проехать более 10 м с каждой подачей из-за обрыва проводника FPC. Для достижения наилучших результатов используйте конфигурацию «звезда» для отдельных пар V+,0V. Блоки питания ПК ATX обычно имеют много вилок Molex на 12 В для проведения 5 А. Это удобно в использовании.

\$\конечная группа\$

2

\$\начало группы\$

Все в порядке с вашими расчетами, но вы можете быть мудры, если будете немного скептически относиться к номинальной мощности источника питания, если вы планируете длительные периоды работы на полной мощности.

О макетных платах. Нет. Обратите внимание на выходные провода на блоке питания ПК ниже. Желтый и черный провода обслуживают +12 В и его возврат от этого источника питания. Многие провода используются для распределения 12 В на несколько потребителей электроэнергии. Как вы думаете, может ли крошечная контактная площадка на макетной плате выдержать ток, который несут все эти провода? Сильный ток может расплавить корпус макетной платы.

\$\конечная группа\$

1

\$\начало группы\$

Разница между электронщиками и электриками заключается в том, что последние в основном беспокоятся о методах подключения , таких как безопасное распределение 14А. Хорошей новостью является то, что 14 А находится в рабочем диапазоне для обычной бытовой проводки, так что у вас есть этот мусорный бак для запчастей, а эти вещи чертовски дешевы. И эти методы проводки очень хорошо разработаны и доказали свою безопасность. Я рекомендую вам попробовать использовать красный/черный для +/-, чтобы электрик сразу распознал, что «это не сетевая проводка». Если в кабеле идет белый цвет, используйте его для диммирования и т. д.

Например, 14A, предполагая непрерывную нагрузку , требует «по закону» провод минимум 12AWG или 2,5 мм2. Однако… семь 5-метровых полос предполагают довольно рассредоточенную установку. Падение напряжения становится серьезной проблемой на расстоянии при таком низком напряжении, поэтому вам нужно будет внимательно следить за сопротивлением проводов и, возможно, увеличить размер или использовать фидер.

Вам не нужен диммер на 14 А (ШИМ, я полагаю?) Вы можете разместить усилители-диммеры там, где они вам нужны, и подавать на них всегда горячий +/- и сигнал ШИМ. Вы также можете использовать усилитель RGB для затемнения 3 монохромных полос по отдельности или вместе.

\$\конечная группа\$

\$\начало группы\$

Компания Meanwell производит светодиодные драйверы, специально предназначенные для управления несколькими светодиодными нагрузками.
