Подключение розетка rj 45: Монтаж, подключение интернет розетки RJ-11/45 | Распиновка

Подключение розетка rj 45: Монтаж, подключение интернет розетки RJ-11/45 | Распиновка

монтаж, схема распиновки разъема RJ45 и подключение интернет-кабеля

Современное общество сложно представить без интернета. На первый взгляд может показаться, что создание точки доступа к сети не является серьезной проблемой и достаточно установить роутер, устройство, способное обеспечить надежное соединение Wi — Fi. Однако для его подключения необходимо сначала установить ethernet розетку.

  • Виды розеток
  • Прокладка кабеля
  • Установка розетки
    • Распиновка кабеля RJ45
    • Проверка проводки
    • Монтаж клемника

Виды розеток

Все розетки для интернет-кабеля оснащены разъемом RJ 45. Он соответствует международному стандарту для подключения компьютеров к сетевым коммутаторам с помощью восьмижильного экранированного кабеля. Этот провод также часто называют витой парой, так как он содержит четыре пары переплетенных проводников. Специалистами используется следующая классификация устройств:

  • По числу разъемов — их может быть от 1 до 8. Кроме этого можно встретить и комбинированные розетки, которые оснащаются не только разъемом RJ 45, но и другими типами интерфейсов, например, HDMI или USB.
  • В зависимости от скорости передачи информации — основными являются три категории, позволяющие передавать данные со скоростью 100 Мбит/с, 1000 Мбит/с и 10 Гбит/с.
  • По типу крепления — деление аналогично обычным розеткам, которые могут быть внутренними и накладными.

Если необходимо выполнить монтаж интернет-розетки скрытого типа, то потребуется предварительно установить защитный стакан из пластика для крепления клемника. Внешние устройства крепятся непосредственно к поверхности стены.

Прокладка кабеля

Перед тем как провести установку розетки, необходимо проложить витую пару. Если прокладка осуществляется в новом здании, то серьезных проблем возникнуть не должно: витая пара помещается в короб или гофрированную трубку вместе с остальными коммуникациями. Здесь необходимо помнить лишь о том, что размер канала должен быть примерно на 25% больше в сравнении с суммой диаметров всех проводников.

Если же прокладка интернет-кабеля выполняется во время ремонта в уже используемом помещении, то крайне важно найти все имеющиеся коммуникации, чтобы не повредить их. Для обнаружения в стене проводки, придется воспользоваться специальным прибором. Кроме этого, необходимо придерживаться одного правила проведения строительных работ — все желоба и каналы должны быть сделаны под прямым углом.

Место монтажа розетки следует наметить заранее и сделать полость. Если в канале планируется прокладывать только витую пару, то его глубина должна составлять от 30 до 35 ммм, а ширина около 25 мм. Чаще всего устройства с разъемом RJ 45 устанавливаются на высоте 150−1200 мм от пола. В жилом помещении вполне достаточно установить одну или максимум две розетки, а в офисах они монтируются около каждого рабочего места.

Установка розетки

Все работы необходимо выполнять в несколько этапов. Они не являются сложными, но последовательность действия знать следует.

Распиновка кабеля RJ45

Говоря о том, как подключить интернет-розетку, сначала необходимо познакомиться со схемой распиновки разъема. Всего их существует два типа:

  • Прямая — применяется для соединения конечного устройства с роутером.
  • Перекрестная — необходима для подключения аналогичных девайсов между собой, например, двух ПК.

При прямом подключении все цвета проводников на каждом разъеме должны совпадать. Если реализуется перекрестная схема, то необходимо поменять местами оранжевый и зеленый провода. Выбрав способ подключения, от плоскости стены следует оставить 100−150 мм кабеля, а остаток отрезать. Чаще всего в витой паре находится нить, с помощью которой можно легко высвободить все проводники. Также для этого можно использовать простой нож или режущую кромку, которая находится на обжимных клещах.

На следующем этапе необходимо распрямить все разноцветные проводки и вставить их в соответствующие разъемы клемника. При закручивании фиксирующих винтов, необходимо убедиться, что провода находятся на своих местах и не покинули их. После всех этих манипуляций остается лишь с помощью отвертки утопить прижимные клеммы так, чтобы они прорезали изоляционный слой проводков.

Проверка проводки

Чтобы в будущем подключенное оборудование нормально функционировало, необходимо выполнить проверку соединения. Для этого предстоит воспользоваться обычным электрическим тестером. Сначала необходимо уложить второй конец интернет-кабеля в клемник и подключить к нему патч-корд. Переключив тестер в режим звукового оповещения, проверяется наличие сигнала в каждом проводнике витой пары.

Для решения этой задачи также можно использовать специальный кабель-тестер и дополнительный патч-корд. После выполнения всех необходимых подключений, тестер выдаст звуковое и световое оповещение о наличии либо отсутствии сигнала в каждом проводнике. Однако в домашних условиях чаще всего используется первый вариант, как более практичный.

Монтаж клемника

Если сигнал проходит, можно переходить к финальному этапу установки розетки. Остатки кабеля следует аккуратно убрать и установить клемник в гнездо, затянув его фиксирующими винтами к предварительно установленному пластиковому стакану. Также важно проверить, чтобы он плотно сидел в гнезде, а провода не торчали и не были пережаты.

После выполнения всех этих манипуляций стоит еще раз проверить наличие сигнала, подключив к клемнику любое устройство, например, ноутбук. Если соединение с интернетом отсутствует, придется снова вернуться к этапу распиновки кабеля. Зачастую причиной появившихся проблем оказывается выпавший из установочного гнезда проводник. Последним действием станет установка накладки — ее достаточно просто приложить к гнезду и надавить до появления характерного щелчка.

Выполнив затем подключение кабеля к интернет-розетке, можно выходить в сеть.

Что такое интернет-розетка и для чего она нужна

23дек.2020

Поделиться: Cкопировано

Что такое интернет-розетка Для чего нужна интернет-розетка Как правильно подключить интернет-розетку Установка и подключение интернет-розетки специалистами компьютерного сервиса Ланет ХЕЛП

Данная проблема также актуальна для больших офисных зданий, где много компьютеров. Решить данную проблему поможет интернет-розетка. Благодаря ей компьютеры и другие сетевые устройства соединяются друг с другом или с сетью посредством кабелей.

LAN-розетка или интернет-розетка — это элемент структурированной кабельной системы, который обеспечивает возможность подключения оборудования к локальным компьютерным сетям.

Розетка RJ-45 является стандартом интернет-розетки и применяется для подключения сетевого оборудования. Она состоит из разъема для подключения кабеля.

Обычно розетка содержит один разъем, однако их количество может достигать четырех штук. Разъемы служат для соединения розетки с коммутационной панелью либо для подключения компьютера.

Современные интернет-розетки по конструкции делятся на два основных типа:

  • Встроенные. Такая розетка имеет относительно небольшой размер и фиксируется в стене с помощью специального алебастрового раствора, а сверху устанавливается контактная часть. После подключения короб закрывается пластиковой панелью.
  • Внешние. В таком случае короб устанавливается на поверхности стены. После подключения кабеля корпус закрывается специальным защитным колпачком.

Розетка RJ-45 нужна для корректной и налаженной работы кабельной системы. Для организации домашней сети чаще всего используют розетки с двумя разъемами: первый необходим для соединения с коммуникационным кабелем, другой — для коммуникации с патч-панелью. Кабель, который передает информацию, так называемая витая пара, заводят в контакт с модулем.

Вторая витая пара необходима для того, чтобы передать в сеть информацию.

Если у вашего домашнего устройства есть порт Ethernet, то желательно подключить его к компьютерной сети кабелем даже при наличии Wi-Fi. Это особенно важно, если у вас в доме находится много устройств и через них идет большой трафик. В таком случае розетка для Интернета поможет разгрузить сеть, ведь даже самый мощный WI-FI роутер не сможет обеспечить все устройства достаточной скоростью. К тому же, интернет-розетки могут использоваться для подключения точек доступа Wi-Fi при необходимости.

Поэтому рекомендуется обустроить розетки в следующих местах:

  • за небольшими телевизорами — минимум одна интернет-розетка с двумя разъемами;
  • за большими телевизорами — минимум две интернет-розетки;
  • возле сетевого принтера;
  • у рабочего места.

Наличие достаточного количества интернет-розеток облегчит вашу жизнь и обеспечит максимально комфортное использование техники.

Для начала необходимо провести кабель к точке монтажа. Это осуществляется либо открытым способом с помощью пластиковых коробов, оснащенных съемными крышками, либо закрытым — путем создания специальных штроб, в полость которых кладут кабель. Популярным также является способ прокладки, предполагающий закрепление кабеля на стене. Конец кабеля отрезают, оставляя небольшой запас. Лишний конец аккуратно укладывают по кругу внутри, избегая переломов проводника.

Далее снимают внешнюю защитную изоляцию, освобождая конец длиной в 5-6 см. Каждую витую пару аккуратно разравнивают. С корпуса розетки снимается лицевая панель и откручивается фиксирующий болт. Каждую жилу в соответствии с расцветкой вставляют в фиксатор, а конец фиксируют с помощью прижимного болта. Когда процесс закончен, торчащие кусочки аккуратно обрезают.

Если при подключении использовался открытый способ монтажа, корпус розетки фиксируют на стене, направляя компьютерный разъем вниз, а входное отверстие для кабеля вверх. Если закрытый, то розетку заглубляют в подготовленное место, фиксируя посредством распорок.

Завершив этап установки, необходимо проверить правильность подключения. Если розетка RJ-45 работает нормально, остается только прикрутить лицевую панель.

Установка розетки — процесс, требующий особого внимания, поэтому его лучше доверить специалистам. Если вас интересует, как подключить интернет-розетку, обращайтесь в сервис Ланет ХЕЛП. Наши мастера быстро и качественно проведут установку и протестируют подключение.

Полное руководство по соединителям RJ45

Использование модульных электронных соединителей стало одним из факторов бурного роста услуг связи и передачи данных во всем мире. Одним из наиболее широко используемых типов в модульном семействе устройств является разъем RJ45.

Как мы узнали из другой темы блога, система модульных разъемов была разработана AT&T в 1960-х и 1970-х годах, чтобы заменить громоздкие телефонные разъемы и их трудоемкую установку. Эта новая соединительная система предлагала простую, быструю и удобную установку, которую мог настроить технический специалист на месте или установить пользователь дома. С годами линейка расширилась и теперь включает опоры для передачи данных, такие как RJ45, который был разработан для компьютерных сетей. Фактически, разъемы RJ45 обычно называют разъемами Ethernet.

Что такое разъем RJ45?

Разъем RJ45 представляет собой широко используемое модульное соединительное устройство, совместимое с кабелем для предоставления услуги передачи данных различным электронным устройствам и системам.

Различные разъемы, разработанные с использованием этой системы, были отнесены FCC в 1976 году к системе Registered Jack (RJ), что привело к появлению маркировки RJ. Это было сделано для обеспечения совместимости аппаратного обеспечения телефонной компании и потребительского оборудования. Система RJ охватывает физический разъем, схему подключения и особенности сигнала.

Устройства RJ45, как и все модульные разъемы, содержат металлические контакты, разделенные изолирующими пластиковыми каналами. Каналы вставляются в соответствующее гнездо, а разъемы фиксируются язычком, что делает их надежными, но при этом съемными. Внутри устройства RJ45 содержат 8 контактов и 8 положений проводов, используемых для обработки сигналов или питания, поэтому они могут вмещать 4 пары витых проводов.

Эта 8-контактная конфигурация разъема RJ45 аналогична конфигурации разъемов 8P8C, но настоящие разъемы RJ45 также имеют выступ, который позволяет вставлять устройство только в одном положении с совместимым разъемом, чтобы избежать неправильного подключения проводки. Следовательно, RJ45 — это один из типов разъема 8P8C. Однако обычно большинство разъемов 8P8C обозначаются как RJ45, но это не совсем точно. Вы можете вставлять разъемы 8P8C в разъемы RJ45, но не можете сделать обратное.

RJ45 Особенности и возможности

Разъемы RJ45 обладают основными характеристиками модульных разъемов: низкая стоимость, сборка разъема и проводки без пайки, быстрое изготовление нестандартных кабелей, простота вставки и удаления, легкая сборка на месте с помощью простых инструментов и возможность настраивайте кабели на месте. Розетки (или розетки) также могут иметь вертикальную или горизонтальную ориентацию, что позволяет использовать их в различных приложениях.

Помимо этого, разъемы RJ45 также имеют вышеупомянутый выступ для ориентации, чтобы предотвратить неправильное подключение. Их 8-контактная конфигурация также означает, что их можно использовать в более требовательных приложениях с интенсивным использованием данных.

Дополнительные доступные функции могут включать:

  • Экранирование — для отмены эффектов электромагнитных/радиочастотных помех
  • Ключ — для правильной установки
  • Различные возможности монтажа — позволяют использовать панель, доску, поверхность или сквозные отверстия
  • Дисплеи и индикаторы — для индикации состояния соединения
  • Встроенные магниты — для лучшего экранирования и защиты от тока
  • Hi-Rel — для защиты оборудования и соединения

Применимые стандарты разъема RJ45

Существует несколько технических стандартов, применимых к разъемам RJ45, в зависимости от их применения. ANSI/TIA 1096-A охватывает основные физические размеры, механические характеристики и требования к контактам для устройств RJ45. Основные стандарты проводки T-568A и T-568B охватывают проводку и разводку RJ45. Стандарты IEEE 802.3at, 802.3af и 802.3bt охватывают особенности Ethernet и подробности для устройств Power over Ethernet (PoE), где разъем подает электрический ток на конечное устройство. ИЭЭЭ 1394 определяет структуру шины интерфейса данных, используемую с устройствами RJ45. Различные другие стандарты охватывают кабели или проводку, используемые с устройствами RJ45, опять же в значительной степени в зависимости от конкретного приложения. Ниже мы рассмотрим некоторые из этих стандартов более подробно.

Текущее использование устройств RJ45

Устройства RJ45 в основном используются для подключения устройства с доступом в Интернет (например, ПК) с другим сетевым устройством, таким как сервер, маршрутизатор, модем, Smart TV, игровая консоль и другие устройства, которые использовать протокол Ethernet. Сети Ethernet распространены как в профессиональной, так и в домашней среде. Жесткое подключение устройств с разъемом RJ45 обеспечивает более высокую скорость передачи данных, а также стабильность и безопасность передачи данных, что также делает их привлекательными для использования в промышленности и на производстве.

Сетевые устройства в жилых, коммерческих и промышленных приложениях используют разъемы RJ45

Прочная технология RJ45 также находит все более широкое применение в приложениях передачи данных, которые подвергают компоненты системы воздействию влаги, пыли, вибрации, химических веществ или механических нагрузок. Различные дополнительные функции разъемов, такие как чехлы или компенсаторы натяжения, обеспечивают производительность, необходимую для работы в этих условиях.

RJ45 и Ethernet

Ethernet — это просто способ соединения компьютеров и других устройств в физическом пространстве. Он позволяет передавать данные по локальной сети (LAN) или глобальной сети (WAN) и соединяет их с помощью кабеля, позволяя им общаться друг с другом.

Стандарт Ethernet (IEEE 802.3) был разработан Институтом инженеров по электротехнике и электронике (IEEE) в 1980-х годах и в настоящее время является самой популярной технологией локальных сетей, используемой во всем мире. Он определяет правила настройки сети Ethernet (соединений), количество проводников, необходимых для соединения, ожидаемую производительность и структуру передачи данных.

Широкое распространение технологии Ethernet обусловлено балансом, который она предлагает между простотой установки, скоростью, стоимостью и широкой поддержкой сетевых протоколов. Разъемы RJ45 являются стандартными устройствами, используемыми при настройке сети.

Что такое EtherCAT?

EtherCAT — это сокращение от Ethernet для технологии автоматизации управления. Он был представлен в 2003 году и определяется стандартом 61158 Международной электротехнической комиссии (МЭК). Это очень гибкий сетевой протокол, используемый в промышленности для автоматизации производства в режиме реального времени, испытаний и измерений, а также других приложений. Он работает на высокой скорости и очень эффективен. Опять же, разъемы RJ45 используются при реализации сети EtherCAT. Никаких других специальных аппаратных средств не требуется. Устройства в сети EtherCAT имеют два порта RJ45, один из которых подключен к предыдущему узлу в сети, а другой — к следующему узлу. Это позволяет эффективно использовать полосу пропускания.

Кабели Cat5 и Cat6

Кабели, используемые в сетях Ethernet и EtherCAT, доступны в различных версиях. Кабели Cat5 и Cat6 используются для соединения компьютеров в сети, но их производительность сильно различается.

Cat5 состоит из 4 витых пар проводов и, хотя широко использовался в прошлом, устаревает из-за кабеля Cat5e. Cat5e также состоит из 4 витых пар проводов, но из-за изменений в конструкции он до 10 раз быстрее, чем Cat5, и обеспечивает большую устойчивость к перекрестным помехам или помехам.

Cat6 также состоит из 4 витых пар, но быстрее, чем Cat5e, имеет большую пропускную способность и функциональность, уменьшает перекрестные помехи или помехи за счет экранирования и обратно совместим с Cat5 и Cat5e. Кабель Cat6 обычно используется в сетевых установках, достигающих гигабитных скоростей. Новый кабель Cat6a имеет толстый пластиковый корпус для дальнейшего уменьшения перекрестных помех и может использоваться для более длинных кабелей (до 328 футов). Кабель Cat7 постепенно улучшает пропускную способность.

Тип кабеля Максимальная скорость Максимальная пропускная способность
Категория 5 100 Мбит/с 100 МГц
Категория 5e 1000 Мбит/с 100 МГц
Категория 6 1000 Мбит/с 250 МГц
Категория 6а 10 000 Мбит/с 500 МГц
Категория 7 10 000 Мбит/с 600 МГц
Категория 7а 10 000 Мбит/с 1000 МГц

Помните, что каждая из этих конструкций кабелей работает с 4 витыми парами или восемью проводами, поэтому для соединения всех этих проводов необходимы разъемы RJ45 с 8 контактами. Все кабели Cat5, Cat5e, Cat6, Cat6a, Cat7 и Cat7a используют одни и те же разъемы RJ45.

Power Over Ethernet (PoE) и RJ45

Модульные разъемы, такие как RJ45, также обеспечивают возможность ретрансляции обоих сигналов и подачи электроэнергии на подключаемые устройства. Power Over Ethernet (PoE) — это метод подачи питания постоянного тока на устройства по неиспользуемым витым парам в кабелях Ethernet, устраняющий необходимость в отдельной силовой проводке. PoE регулируется стандартом IEEE 802.3af и последующими версиями, которые увеличили подачу питания. Различные версии:

Номенклатура Стандартный Максимальная мощность
PoE IEEE 802.3af До 15,4 Вт
PoE+ IEEE 802.3at (тип 2) До 30 Вт
PoE++ IEEE 802.3bt (тип 3) До 60 Вт
PoE++ IEEE 802. 3bt (тип 4) До 100 Вт

Использование PoE быстро растет из-за экономии средств за счет отсутствия необходимости в отдельных электрических кабелях, розетках или плате за установку. Это также обеспечивает гибкость, поскольку устройства не нужно размещать рядом с электрическими розетками. Он также разработан, чтобы быть безопасным, надежным и масштабируемым. Инжекторы

Power over Ethernet (PoE) обеспечивают подачу питания на устройства, подключенные к сети Ethernet

RJ45 Технические характеристики/рекомендации по компоновке платы

Если вы разрабатываете устройство, которое будет взаимодействовать с сетью Ethernet и использовать разъемы RJ45, необходимо учитывать некоторые технические соображения, зависящие от уровня вашего участия в проектировании.

На уровне платы основное внимание уделяется снижению электромагнитных помех, поддержанию целостности сигнала и сохранению изоляции электрического сигнала. Не вдаваясь в детали схемотехники, необходимо обратить внимание на длину и положение дорожек на плате. Магниты также должны быть изолированы и расположены как можно ближе к соединениям RJ45. В идеале разъемы RJ45 со встроенными магнитами лучше всего снижают электромагнитные помехи, что более подробно обсуждается ниже. Также необходимо учитывать физическое размещение разъемов на плате.

Разъемы RJ45 доступны для большинства стандартных способов монтажа компонентов, включая монтаж на панель, плату, сквозное отверстие и монтаж на поверхности.

Распиновка разъема RJ45

Распиновка — это назначение каждого из различных контактов в разъеме. Провода с цветовой маркировкой должны быть вставлены в правильные места контактов в разъеме RJ45 для правильного функционирования сети Ethernet. Для облегчения выравнивания доступны сквозные разъемы RJ45, которые позволяют пропускать провода через разъем и обрезать их в процессе обжима.

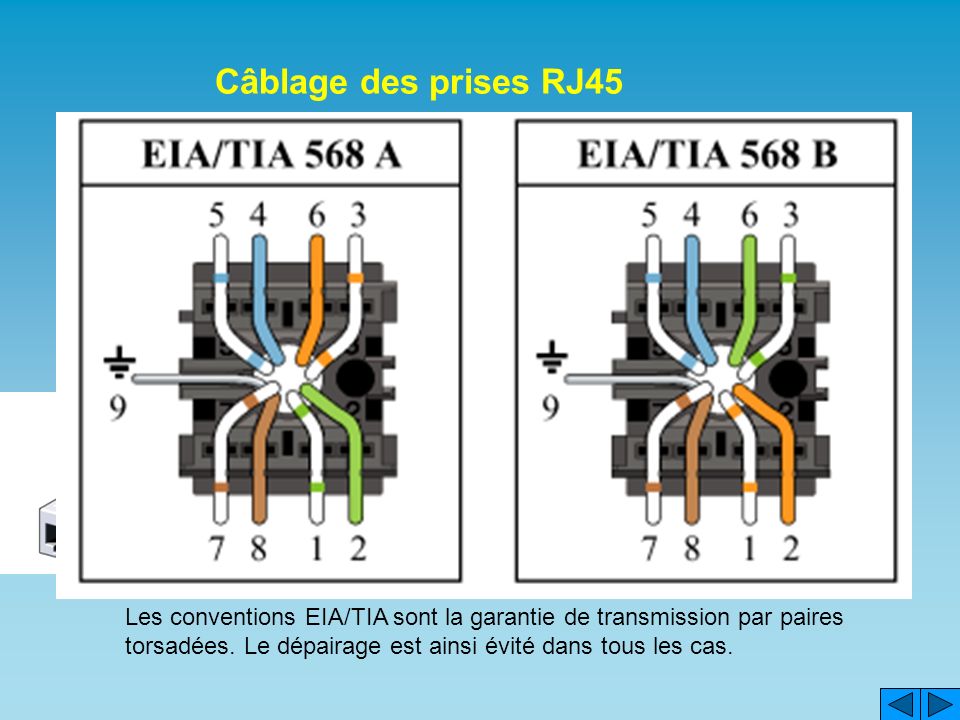

Существует два стандарта распиновки RJ45: T568A и T568B. Они определяют организацию восьми проводов в разъеме, и каждый из них имеет свою цветовую схему, которой необходимо следовать. Стандарт T568A предлагает обратную совместимость со старой проводкой. Стандарт T568B предлагает лучшую изоляцию сигнала и защиту от помех. Любой из них будет работать в сети Ethernet.

Схема назначения контактов T568A и T569B Проводка T568B в разъеме RJ45

Используемый тип зависит от ваших индивидуальных требований к конструкции и от того, используете ли вы прямой или перекрестный кабель. Прямой (патч-кабель) имеет один и тот же стандарт проводки на каждом конце. Перекрестные кабели используются для подключения устройств одного и того же типа с соединением T568A на одном конце и соединением T568B на другом конце.

Свернутые или перевернутые кабели являются плоскими и соединяют устройства с консольным портом сетевого коммутатора. Они используются только для установления интерфейса и не передают данные.

Другие термины, которые можно услышать, включают Loopback , который представляет собой соединение, которое позволяет компьютеру взаимодействовать с самим собой. Он используется для диагностики, устранения неполадок и подключения к серверам. Наконец, T1 — это выделенная линия напрямую от поставщика услуг связи до конечного пользователя. Он предлагает более высокие скорости и может передавать как голос, так и данные. Хотя вы можете встретить линии T1 в эксплуатации, они используются гораздо реже, чем 15-20 лет назад.

Типы разъемов RJ45

В зависимости от применения доступны различные типы разъемов RJ45. К ним относятся:

  • Стандартный — 8-позиционный, 8-контактный, неэкранированный.
  • Экранированный — соединители с внутренним экраном, обеспечивающие соединение с экранированными кабелями. Также может называться RJ48.
  • Прочный корпус — включает в себя различные внешние детали для защиты устройства от агрессивных сред. Также называется Hi-Rel, что означает «высокая надежность».
  • 10-контактный разъем RJ45 — 10-контактный разъем, используемый там, где необходимы все последовательные линии, например, линия T1.
  • Миниатюрный — уменьшенная версия стандартного RJ45.

Магнитные разъемы RJ45

Магниты представляют собой компоненты с проволочной обмоткой (например, трансформаторы), которые обеспечивают экранирование электромагнитных помех, защиту от сбоев и переходных процессов, а также гальваническую изоляцию и балансировку сигналов. Магниты могут быть включены в проекты Ethernet одним из двух способов. Первый вариант — добавить магнитный модуль на печатную плату между чипом PHY (реализация Ethernet) и разъемом разъема. В качестве альтернативы можно использовать разъем RJ45 со встроенным магнитом в корпусе.

Модули, как правило, дешевле, чем встроенные устройства, и обеспечивают лучшую защиту от электростатического разряда (ЭСР). Разъемы RJ45 со встроенными магнитами обеспечивают лучшую защиту от электромагнитных помех и более надежные соединения. Обе стратегии имеют свои преимущества и недостатки, но при добавлении проводного Ethernet в проект необходимо учитывать магнитные свойства, поскольку они являются частью спецификации Ethernet для сетей 10/100/1000 Base-T.

Применение разъемов RJ45

Если вы проектируете возможности Ethernet в системе, использование разъемов RJ45 с кабелями Cat5 или Cat6 является стандартным решением для подключения в сетях, периферийных устройствах и телекоммуникациях. Добавление функций и возможностей, таких как повышенная скорость и надежность, в линейку продуктов RJ45 также сделало эту систему межсоединений применимой для использования за пределами офиса или домашней сети.

Внедрение протокола EtherCAT означает расширение его использования на заводе и за его пределами. Некоторые из новых приложений, использующих технологию RJ45, включают:

  • Автоматизация производства
  • Управление промышленными процессами
  • Промышленная робототехника (изготовление и сборка)
  • Испытательные и измерительные системы
  • Системы контроля качества
  • Системы и устройства передачи голоса по Интернет-протоколу (VOIP)
  • Интернет вещей (IOT) Сетевые устройства

Вопросы дизайна и выбора продукта

Процесс проектирования продукта или системы всегда требует постановки вопросов и ответов на них. Вот ограниченный список вещей, которые следует учитывать при разработке продуктов с возможностью подключения RJ45:

  • Кабели какой длины потребуются?
  • Требуются ли для системы экранированные разъемы?
  • Используем ли мы встроенные магниты или модули, устанавливаемые на плате?
  • Какой протокол распиновки лучше всего подходит для данного проекта?
  • Будет ли продукт или система поддерживать PoE?
  • Требуются ли нам защищенные или высококачественные устройства?
  • Будет ли продукт или система подвержены чрезмерным электромагнитным помехам или электростатическим разрядам?
  • Какая скорость передачи данных требуется?
  • Какая пропускная способность требуется?

Резюме

Система модульных соединителей изначально была разработана для улучшения устаревшего и трудоемкого процесса телефонного соединения. Разъемы RJ45 были введены в эту систему специально для решения проблем взаимосвязи между устройствами, использующими протокол Ethernet.

Как и другие модульные разъемы, устройства RJ45 отличаются простотой проектирования, быстрой и простой установкой, широким ассортиментом продукции и доступностью для пользователя. Они были приняты во всем мире как для домашних, так и для офисных сетевых приложений и находят все большее применение в производственных цехах и в суровых условиях.

CUI Devices предлагает широкий выбор разъемов RJ45 с различными опциями, включая встроенные магниты, PoE, светодиодные индикаторы и многое другое.

Все, что вам нужно знать

Существует бесчисленное множество типов сетевых разъемов с различными характеристиками, преимуществами и недостатками и целями использования. Тем не менее, одним из самых распространенных является разъем RJ45 , который мы сейчас представим в следующем тексте.

Начало

Разъемы RJ были представлены Bell Laboratories (США) в 1970-х годах. Несколько лет спустя они были стандартизированы Федеральной комиссией по связи (FCC).

Существуют различные версии вилок и розеток по форме и количеству контактов. Категоризация проходит по определенной схеме, , который всегда начинается с RJ (= зарегистрированный разъем) . Далее следуют два числа, обозначающие тип вилки.

В некоторых случаях также имеется дополнение, относящееся к механическим свойствам. Например, «W» означает «настенная розетка», а «S» — одиночное подключение.

В любом случае обозначение разъема заканчивается количеством возможных положений контактов (P, для «Положения») и количеством фактически установленных контактов (C, для «Контакты»).

Таким образом, в случае разъемов Ethernet используются все восемь доступных контактов в штекере. Термин «разъем ISDN» также часто используется для восьмиконтактных модульных разъемов.

Разъемы RJ45 используются для передачи данных в сетях . Другие стандарты, такие как RJ11, также используются в телекоммуникациях. Однако они в основном встречаются в телефонных линиях связи.

Что означает RJ45?

Аббревиатура RJ45 расшифровывается как Registered Jack-45 . Спецификации зарегистрированных разъемов относятся к схемам подключения разъемов, а не к их физическим свойствам. Число 45 относится к номеру в реестре.

Если вы хотите быть точным, вы должны назвать это «разъем Ethernet 8P8C RJ45» .

8P8C означает восемь положений/восемь контактов. Он относится к типу модульного разъема. Обычно используется на конце патч-кабелей Ethernet. При подключении к концу кабеля Ethernet он называется разъемом RJ45 8P8C.

Контакты разъема RJ45.

Типы вилок RJ45

Есть различных типов сетевых вилок RJ45 для покупки . Основное различие между модульной мужской и женской версиями. Итак, какие типы существуют и как их различать?

Короче говоря, вилки — это штекеры, а гнезда — гнезда. Основная задача штекеров — правильно заделывать провода в кабеле Ethernet.

И наоборот, работа разъемов заключается в передаче электрического сигнала данных на устройство, с которым он используется. Оба предназначены для плотного прилегания друг к другу. Таким образом устанавливается соединение. И физически, и электрически.

Гнезда соединителей представляют собой утопленные гнезда, в которые можно вставить вилку.

Их часто называют (гнездовыми) розетками RJ45 или аналогичными. Обычно они находятся в корпусе устройства, которое вы хотите подключить. Или же интегрированы в стену и панели.

Штыревой аналог представляет собой модульные подключаемые компоненты, которые располагаются на обоих концах кабеля Ethernet.

Обычно изготавливаются из прозрачного, белого, черного или серого пластика. Однако они также могут быть изготовлены из более широкого спектра других цветов и материалов.

Высококачественные сетевые вилки RJ45 иногда оснащаются металлическим экраном . Это сводит к минимуму риск электромагнитных помех. Это также улучшает качество и стабильность передаваемого сигнала данных.

Как работает разъем RJ45

Решающую роль в функционировании таких разъемов играют контакты. Как уже упоминалось, существует два типа кабелей Ethernet LAN. Перекрестные и прямые кабели.

Большинство современных коммуникационных устройств могут автоматически определять, какой тип используется. Тем не менее, некоторые из них все еще требуют правильного назначения контактов кабеля.

Прямоточные проводники являются наиболее распространенными. Назначение контактов такое же. Неважно, Cat5e, Cat6 или Cat7. Различные типы кабелей обеспечивают все более высокие скорости передачи и приема.

Контакты в разъемах могут быть назначены двумя способами, как указано в начале: в T568A (Европа и Великобритания) и T568B (США и Азия).

Цветовые коды RJ45

Восемь жил кабеля сортируются в нужном порядке с помощью приспособления для вставки и обжимаются в корпусе разъема. Затем эти ядра распределяются следующим образом:

900 94 белый/зеленый (пара 3) 9009 4 зеленый (пара 3)
Цветовой код T568A Цветовой код Z568B
Контакт 1 белый/оранжевый (пара 2)
Штифт 2 зеленый (пара 3) оранжевый (пара 2)
штифт 3 белый/оранжевый (пара 2) белый/зеленый (пара 3)
штифт 4 синий (1 пара) синий (1 пара)
Штифт 5 белый/синий (пара 1) белый/синий (пара 1)
Штырек 6 оранжевый (пара 2)
Контакт 7 белый/коричневый (пара 4) белый/коричневый (пара 4)
Штифт 8 коричневый (пара 4) коричневый (пара 4)

Как только два устройства однотипные для связи друг с другом, например между компьютером и компьютером, всегда используется перекрестный кабель.
