Подключение накопительного бойлера: Как подключить накопительный водонагреватель к водопроводу?

Содержание

Подключение водонагревателя к сети — правила, инструкция подключения своими руками

Опубликовано 08.06.2020 | Полезная информация

Поделиться статьей:

Правильное подключение водонагревателя к сети — основное условие для его безопасной стабильной работы. Бойлер или проточный нагреватель нужно надежно зафиксировать на основании и присоединить к источнику электропитания, соблюдая все предосторожности.

Выполнить подключение водонагревателя к электрической сети можно и своими силами. Но если нужно установить сложный бойлер большого объема (с соответствующие мощностью), то выполнение монтажных работ стоит доверить специалистам компании ГСК.

Правила установки нагревателей

В домах, где отсутствует централизованное горячее водоснабжение, устанавливают водонагреватели. Они могут быть двух видов:

Накопительные (бойлеры) — с резервуаром, внутри которого находится нагревательный элемент.
Проточные — более компактные, обеспечивающие нагрев воды при прохождении ее через трубу внутри самого нагревателя.

Если в доме будут установлены накопительные или проточные водонагреватели — подключение к сети должно быть достаточно надежным, потому что потребляемая мощность у таких приборов высока. Кроме того, необходимо зафиксировать приборы на несущих поверхностях с использованием крепежа с достаточным запасом прочности. Это особенно актуально для бойлеров: их резервуар может вмещать до 100 или более литров воды, так что нагрузка на стену будет значительной.

При выборе места установки стоит учитывать такие факторы:

Желательно размещать бойлер не ниже, чем в 50 см от пола — это расстояние нужно для удобного подвода труб и установки запорной арматуры.
Минимально допустимое расстояние от раковины, душа или другого источника воды — 1 м.
Расстояние от нагревателя до розетки, которая будет использована для подключения — не менее 50 см.

Все эти требования продиктованы необходимостью защиты электрических компонентов (как в розетке, так и в самом устройстве) от воздействия влаги.

Подключение бойлера к сети

Подключение накопительного водонагревателя к электросети может выполняться и через уже установленную розетку. Но это допустимо только в том случае, если розетка изначально монтировалась с расчетом на включение бойлера. В идеале при капитальном ремонте в санузле нужно предусмотреть отдельную кабельную линию, рабочие характеристики которой сведут к минимуму риск перегрузки даже при включении мощного ТЭНа.

Большая часть бойлеров оснащается нагревателями мощностью до 3,5 кВт. Для безопасного подключения к розетке должна вести кабельная линия на основе трехжильного кабеля ВВГнГ-Ls или аналогичного по характеристикам Оптимальное сечение — от 2,5 мм²
. Использование двухжильных кабелей нежелательно, потому что бойлер должен быть заземлен.

При подключении через розетку (стандартный вариант) нужно выбирать модели с защитой от влаги. Оптимально, если она будет иметь класс защиты не ниже IP44. Кроме того, если нагреватель устанавливается в ванной, то розетка должна быть размещена в зоне, исключающей попадание влаги на контакты.

Несмотря на отличие в принципах действия, подключение проточного водонагревателя к электросети выполняется с соблюдением схожих правил. Основные отличия касаются сечения провода — его выбирают с учетом мощности нагревателя (она может быть большей, чем у бойлера накопительного типа).

Как обеспечить безопасность при подклчюении?

Если типовые нагреватели обычно просто включат в розетку, то бойлеры мощностью свыше 3,5 кВт желательно подключать к электросети напрямую, через автоматически выключатель. Вместе с УЗО (устройством защитного отключения) он входит в группу безопасности:

При мощности до 2 кВт достаточно выключателя на 10А, при мощности 3,5кВт — 16 А.
Ток утечки для УЗО — от 10 до 30 мА.
Некоторые модели комплектуются УЗО на 15 мА, встроенными в шнур для подключения прибора к розетке. При наличии такого устройства устанавливать УЗО отдельно не обязательно.

Выбор параметров УЗО и автоматических выключателей выполняется на основе расчетов, учитывающих мощность нагревательного элемента и другие факторы. Подключение этих устройств должно выполняться профессионалами, потому что при установке своими силами без надлежащего опыта есть риск допустить ошибки, которые могут привести к возгораниям или электротравмам.

Проверка работы

Из-за особенностей конструкции нагревательного элемента категорически запрещается включать бойлер с незаполненным баком (или с незаполненными трубами для проточных моделей). Это приведет к быстрому перегреву ТЭНа и выходу его из строя из-за недостаточной теплоотдачи. Поэтому при проверке работоспособности бойлера:

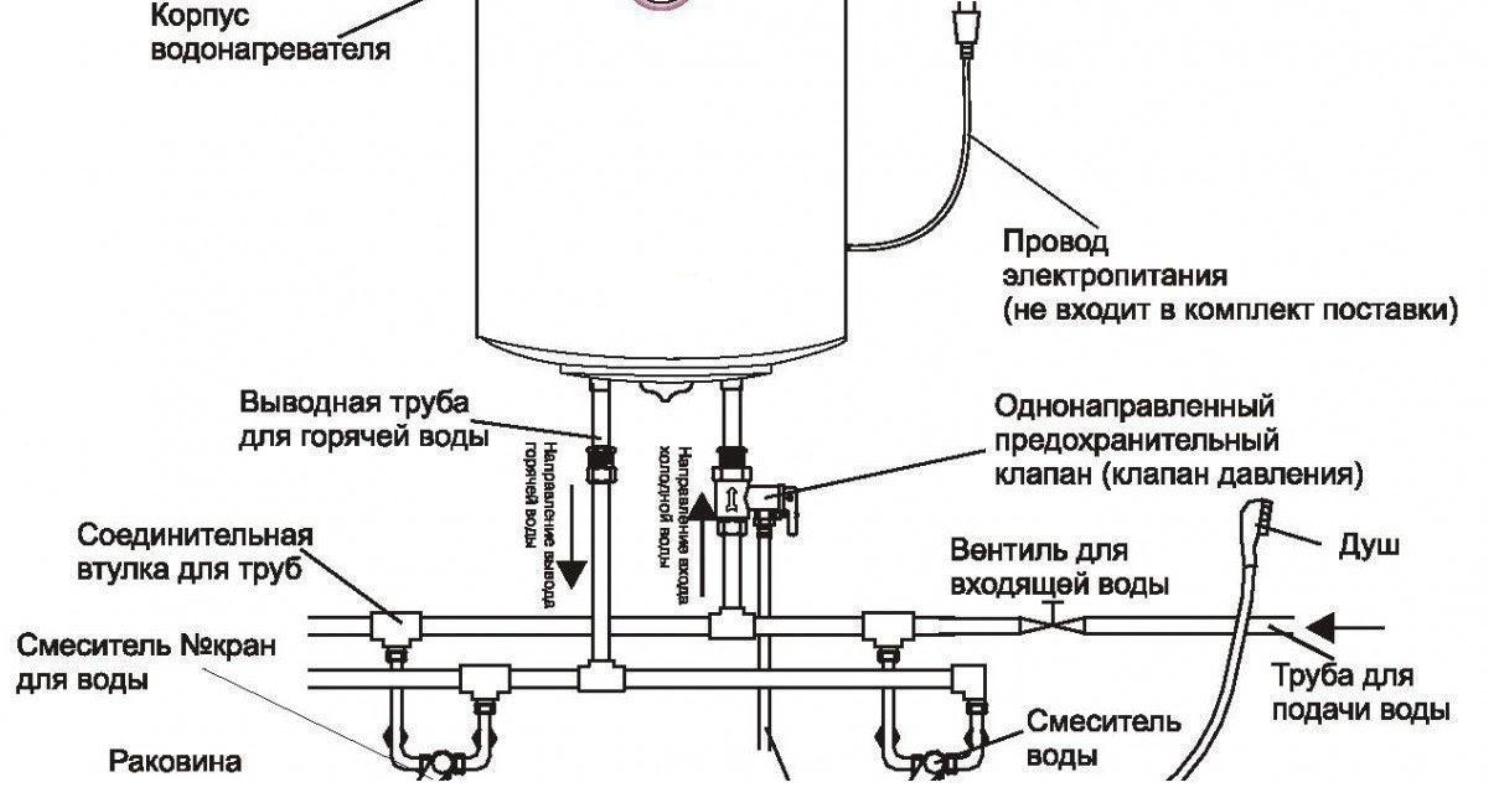

Сначала система подключается к трубопроводам (с установкой клапанов и запорной арматуры).
Вода подается в систему и мастер проверяет герметичность соединений. Все выявленные дефекты устранятся.
После того, как вы убедитесь, что бак заполнен (вода из крана должна выходить с постоянным напором), можно включать нагреватель. Для этого вилку вставляют в розетку или используют встроенный выключатель.
С помощью регулятора вставляется максимальная температура воды. Если нагрев будет происходить с нужной скоростью, и при этом утечки не обнаружатся — бойлер можно использовать.

Подключение нагревателей мастерами компании ГСК

Без помощи специалистов проточные и накопительные нагреватели стоит устанавливать только тогда, когда в месте монтажа заранее была смонтирована розетка, рассчитанная именно на работу с бойлером. Во всех остальных случаях для подключения стоит обратиться к электрикам компании ГСК. Мы:

Рассчитаем оптимальное сечение кабеля для плановой мощности ТЭНа.
Проложим отдельную ветку кабеля от электрощита до места установки бойлера.
Если нужно — установим влагозащищенную розетку.
Укомплектуем и смонтируем оборудование для безопасности (УЗО, автоматы).
Проверим качество подключения и проконтролируем отсутствие утечек.

Установленный таким способом водонагреватель будет исправно работать даже при большой мощности ТЭНа. На все выполненные монтажные операции мы предоставляем документально зафиксированную гарантию.

Метки:

100 фото особенностей подсоединения своими руками

Сегодня трудно представить себе дом или квартиру, в которых нет горячей воды. Однако не везде есть возможность подключить здание к центральной сети горячего водоснабжения. Выходом из этой ситуации является покупка бойлера. Для его установки совсем необязательно обращаться за помощью к специалистам.

Данную процедуру по силам провести собственноручно любому человеку, имеющему хоть сколько-нибудь навыков в проведении санитарно-технических и электрических работ. Как правильно подключить бойлер своими руками – этой теме посвящена данная статья.

Бойлер – что это такое

Бойлером называется прибор, предназначенный для нагрева воды. Он значительно облегчает существование в следующих ситуациях:

в условиях профилактического отключения горячей воды;
в дачном домике.

Как видно на фото бойлера, он может быть проточного или накопительного типа. Достоинства первых – компактность и лёгкий вес. Недостаток — довольно большую мощность может не выдержать электросеть. Наиболее популярными являются бойлера накопительные. Это объясняется следующими преимуществами:

значительный объём;
низкая стоимость;
меньшие энергозатраты;
отсутствие высоких требований к электропроводке.

Водонагреватели могут устанавливаться на стене или полу. Бойлер объёмом до 10 л можно поместить в навесной шкафчик.

Если вы сомневаетесь в своих возможностях, то доверьте установку водонагревателя профессионалам.

Собственноручное крепление бойлера – дело рискованное. Особенно это относится к квартирам.

Однако внимательное изучение инструкции от изготовителя, схемы подключения бойлера и действия строго по технологии в значительной степени снижают риск.

Принято выделять следующие достоинства собственноручного монтажа бойлера:

экономится время;
снижаются затраты;
приобретается опыт, который не станет лишним при последующей эксплуатации прибора.

Необходимые материалы и инструментарий

Из материалов вам понадобится трубы из полипропилена и лента ФУМ. Что касается инструмента, подготовьте:

перфоратор;
отвёртку;
пассатижи;
разводной ключ;
фломастер;
рулетку и уровень.

Крепление бойлера на стену

Такой вариант установки водонагревательного устройства считается классическим. Бойлер допускается крепить только на несущей стене, причём так, чтобы он находился как можно ближе к точке водозабора.

Высота установки прибора может быть любой. Главное, чтобы им было удобно пользоваться. Рассмотрим пошаговую инструкцию по креплению водонагревателя:

Выбор места крепления

Проверка годности существующей проводки. Не каждая сеть может выдержать мощность ТЭНов, которыми оснащаются бойлеры. Требования к проводке указываются в техпаспорте изделия.

Непосредственный монтаж. Вначале помечаем на стене, где будет располагаться наиболее низкая точка бойлера. Затем, вымерив расстояние до верхней крепёжной планки, просверлим отверстия, вставляем в них дюбеля и вкручиваем в последние анкера. На анкера устанавливаем крепёжную планку, на которую в последствии будет навешен нагреватель.

Подключение к трубам водоснабжения. Для подключения бойлера к воде применяются полипропиленовые трубы или шланги.

Подключение к электросети. Недалеко от бойлера нужно оборудовать розетку.

Если не уверены в качестве проводки, выбирайте французские водонагреватели Atlantic. Это самые экономичные водонагреватели из всех, что продаются в России. Обслуживать Atlantic требуется в ДВА раза реже, чем бойлеры других марок — один раз в 2-3 года.

За счет покрытия из диоксида титана в баке и на колбе бойлеров Atlantic почти не образуется накипь. Даже через пару лет они буду потреблять мало энергии и работать максимально тихо. А сухой стеатитовый ТЭН собственной разработки Atlantic, закрытый защитной колбой, служит до 20 лет. У обычных мокрых ТЭНов других изготовителей срок службы 1-2 года.

Atlantic собираются по всему миру, кроме Китая. Это самые НЕкитайские водонагреватели из тех, что продаются в России. А гарантия на бак у них 7-8 лет.

Проверка работы устройства. Заполняем бак и открываем кран для подачи горячей воды. Тем самым из системы удаляется воздух. Оставляем бойлер работать на несколько часов. Далее можно начинать активно его использовать.

Бойлер косвенного нагрева

Нагревательный прибор такого типа представляет собой ёмкость с водой, внутри которой находится теплообменник, подключённый к отопительному котлу или к любой системе с теплоносителем.

Принцип работы довольно прост: от котла в теплообменник поступает горячий теплоноситель и нагревает его, а от него уже нагревается вода в баке.

Существует два способа подключения бойлера косвенного нагрева: с приоритетным нагреванием горячей воды и без него. В первом случае происходит перекачка всего объёма теплоносителя через змеевик водонагревательного устройства.

Вода нагревается быстро. Во втором случае, на косвенный водонагреватель посылается лишь часть теплоносителя. Нагрев воды в данной ситуации занимает длительное время.

Фото процесса подключения бойлера

Также рекомендуем посетить:

Сифон для раковины
Греющий кабель
Бойлер для нагрева воды
Погружные насосы для воды
Насос для дачи
Гидроаккумулятор для водоснабжения
Раковина для ванной
Фильтры для очистки воды
Трубы для водопровода
Колодец под домом
Насосная станция для дома
Обратный клапан на воду
Регулятор давления воды
Фильтр воды для дома
Утепление труб
Реле давления воды
Колодезные кольца
Водоснабжение частного дома
Дренажная система
Как выкопать колодец
Проточный водонагреватель
Скважина своими руками
Пластиковый кессон
Очистка воды из скважины
Фильтр для воды под мойку
Затопили соседи сверху
Смеситель для ванной
Раковина для кухни

Теплоаккумулятор дровяного котла | Эффективное накопление энергии

Тепловой аккумулятор

Efficient-Clean-Simple Energy Storage

В Tarm Biomass мы начали продавать теплоаккумуляторы еще в 1996 году и с тех пор активно поддерживаем их. Каждый дровяной котел может извлечь выгоду из теплоаккумулятора горячей воды, и этого требуют некоторые разрешения Агентства по охране окружающей среды и гарантии на котлы. Самые современные и эффективные дровяные котлы предназначены для использования с аккумулированием тепла и не будут работать в соответствии с проектными возможностями без бака-аккумулятора.

Мы предлагаем сертифицированные ASME резервуары для хранения под давлением нескольких размеров, чтобы удовлетворить ваши потребности в отоплении. Для небольших пеллетных котлов энергетический бак Fröling является отличным вариантом. Хотя он действует как буферный резервуар, он также функционирует как высокоэффективный бак косвенного нагрева для бытовых нужд. Для дровяного котла или более крупного котла на пеллетах, где требуется отдельное производство горячей воды для бытовых нужд, мы предлагаем бак косвенного нагрева Turbomax.

Термоаккумуляторы под давлением Подробнее Энергетический бак Фрелинга Подробнее Резервуары для горячей воды Turbomax косвенного нагрева Подробнее

Почему аккумулирование тепла необходимо для дровяных котлов?

Резервуары-аккумуляторы позволяют котлам на дровах и пеллетах гореть горячее и более стабильно. Зданию требуется различное количество тепла, но дровяные котлы работают лучше всего, когда тепловая мощность постоянна. Резервуары для хранения тепла позволяют котлам работать независимо от потребности здания в тепле. Аккумуляторы тепла также обеспечивают мгновенное тепло, когда котел выключен. При аккумулировании тепла котел можно топить один или два раза в день или реже, потому что резервуары несут тепло в течение многих часов, а часто и дней.

Без аккумулятора тепла котел часто отключается и перезапускается несколько раз, поскольку он реагирует на потребности в отоплении. Этот процесс называется коротким циклом, и он в конечном итоге снижает эффективность вашего котла. В дровяных котлах короткие циклы могут вызвать накопление креозота и кислотного конденсата, что может резко сократить срок службы котла. При использовании теплоаккумулятора горячей воды котел может использовать накопленное тепло для ответа на вызовы, а не включаться и выключаться несколько раз. Накопитель тепла дровяного котла выполняет следующие функции:

Уменьшает количество запусков и перезагрузок
Уменьшает износ велосипедных деталей
Снижает выбросы
Снижает потребность в обслуживании котла
Предотвращает опасное накопление креозота в старых котлах

Варианты трубопроводов резервуара для хранения тепла

Существует множество различных вариантов трубопроводов при использовании одного или нескольких резервуаров для хранения тепла. Некоторые варианты включают:

Параллельный обратный возврат (система Тихельмана): Используйте эту систему с одним-четырьмя резервуарами одинакового размера или в одном пространстве. Одинаковая длина труб для подачи и возврата обеспечивает сбалансированную зарядку и использование энергии.
Последовательное соединение: Если резервуары разного размера или в разных местах, последовательное соединение обеспечивает наилучшую работу. Первый бак зарядится полностью, затем зарядится следующий бак в серии. Обратный поток забирает энергию из бака.

Tarm Biomass предлагает множество чертежей сантехники, чтобы удовлетворить ваши потребности в хранении тепла. Пожалуйста, ознакомьтесь с нашими руководствами по планированию котлов на дровах и пеллетах.

Резервуары для хранения тепла предназначены для коммерческих или жилых пеллетных котлов?

Поскольку аккумулирование тепла предотвращает чрезмерную цикличность котлов и повышает эффективность, баки-аккумуляторы являются разумным решением для коммерческих и бытовых пеллетных котлов. Кроме того, когда котлы на пеллетах выключены, накопитель тепла будет обеспечивать тепло, пока котел не нагреется до нужной температуры. При правильной настройке вы можете снизить нагрузку на двигатели, снизить выбросы, снизить образование золы и повысить тепловые характеристики.

Бытовые пеллетные котлы не нуждаются в резервуарах для хранения большого объема. Энергетический бак Fröling или одиночный термоаккумулятор под давлением с баком TURBOMAX 23 — отличные варианты для жилых помещений. Коммерческие объекты часто нуждаются в мощном отоплении для покрытия больших площадей. Нестандартные размеры резервуаров могут быть хорошим вариантом для коммерческого использования, если резервуары стандартного размера в Tarm Biomass не подходят.

Примеры установки систем теплоаккумуляторов

Независимо от того, используются ли они в коммерческих или жилых целях, бойлеры-аккумуляторы почти всегда улучшают работу систем отопления, работающих на древесном топливе. См. несколько примеров ниже.

Резервуар для хранения горячей воды для бойлеров

Если вы хотите получить максимально возможную эффективность от вашего дровяного котла, аккумулирование горячей воды – правильный выбор. В Tarm Biomass мы предлагаем ряд резервуаров для хранения тепла, которые будут сопровождать ваш котел. Свяжитесь с нами сегодня, чтобы помочь найти лучшую модель для ваших нужд.

Установка котла — ATMOS

Подключение без накопительного бака
Соединение с накопительным баком
Арматура котлового контура
Варианты подключения котла
Бойлерная
Дымоход и дымоход
Топливо

Основные условия для хорошей работы и длительного срока службы котлов ATMOS

установка котла осуществляется только профессиональной компанией, прошедшей обучение у производителя
котел должен быть установлен в сухом и хорошо проветриваемом помещении – котельная
при подключении котла к системе всегда необходимо устанавливать Laddomat 22 за котлом или клапан терморегуляции TV 60/65/70/75 °C с насосом, шаровым краном и фильтром, чтобы температура воды, возвращающейся к котел в каждом режиме не опускается ниже 65 °C – согласно стандарту ČSN 070240/93. По мере увеличения температуры обратной воды в котел снижается вероятность конденсации кислых смол = увеличение срока службы котла. Мы рекомендуем Laddomat 22 для мощностей от 15 до 100 кВт.
при подключении котла без аккумулирующих баков насос в контуре котла и в контуре отапливаемого объекта должен включаться одним или двумя отдельными термостатами при температуре воды на выходе из котла 70 – 80 °С, чтобы насос работал в контур обогреваемого объекта только при работающем насосе в контуре котла. Причина в том, что котел не переохлаждается через обратный клапан, встроенный в Laddomat 22.
в каждом режиме работы котла температура воды на выходе из котла должна быть в пределах 80 – 90 °C.
если котел постоянно работает на мощности ниже 40% от номинальной мощности или для нагрева воды для бытовых нужд в летнее время, необходимо ежедневно топить в связи с сроком службы котла. Нельзя постоянно эксплуатировать котел в разреженном состоянии, так как могут образовываться смолы и кислоты, которые повреждают корпус котла.
котел должен быть защищен от перегрева в случае отключения электроэнергии, так как имеет определенную инерционность.
максимальное рабочее избыточное давление воды в котле – 250 кПа (2,5 бар).

Подключение без накопительных баков

Одним из основных недостатков подключения котла без накопительных баков является необходимость более частой доливки топлива в котел. В случае постоянного жилого дома и подключения котла без аккумулирующих баков необходимо топить котел каждый день. Другим не менее важным фактом является сокращение срока службы котла, в отличие от соединения котла с накопительным баком, где мы можем продлить срок службы котла до двух раз.

: Подключение котла с Laddomat 22, один отопительный контур с приготовлением горячей воды в комбинированном котле, закрытый расширительный бак – простая регулировка. с тремя присоединенными термостатами

Установка котла с накопительными баками дает следующие преимущества:

меньший расход топлива (на 20-30 %), котел работает на полную мощность до выгорания топлива с оптимальным КПД
высокий срок службы котла и дымохода – минимальное образование смол и кислот
возможность комбинирования с другими видами отопления – электрическое отопление/солнечная энергия
предназначен для комбинации радиаторов с теплым полом
комфортное отопление и идеальное сгорание топлива
гарантирует более экологичное отопление
гарантия на корпус котла 3 года

В качестве основного соединения рекомендуем подключение к накопительным бакам
Если у вас нет рекомендуемого объема аккумулирующих баков, подключите котел хотя бы к одному буферному баку объемом 500 – 1000 л. Монтаж системы отопления должен выполняться профессиональной компанией в соответствии с действующими стандартами. Если вы выбираете большой объем накопительного бака, вы также должны выбрать соответствующую мощность котла, чтобы иметь возможность загружать эти баки в разумные сроки.

Работа системы с аккумулирующими баками
После розжига запускаем котел на максимальную (номинальную) мощность и заправляем заданный объем аккумулирующих баков до требуемой температуры воды 90 – 100 °С от 2 до 4 загрузок . Затем даем котлу прогореть. Кроме того, мы забираем тепло из накопительного бака с помощью трехходового клапана только на время, соответствующее размеру батареи и температуре наружного воздуха. В отопительный сезон (при соблюдении минимальных объемов батарей, см. таблицу) это может быть 1 – 3 дня. Если установленный объем накопителя не может быть установлен, мы рекомендуем как минимум один бак объемом 500 – 1000 л для балансировки пусков и остановок котла.

Изоляция бака
Аккумулирующие баки обычно поставляются с изоляцией. В случае приобретения бака без утепления подходящим решением является совместное утепление заданного количества баков необходимого объема минеральной ватой в гипсокартонный каркас, либо дозаполнение рыхлым утеплителем. Рекомендуемая толщина утеплителя при использовании минеральной ваты 120 мм. Другой вариант – приобрести уже утепленные баки минеральной ватой в чехле из кожзаменителя, который также поставляет наша компания.

Приготовление горячей воды
Для нагрева воды для бытовых нужд можно использовать комбинированный котел или накопительный бак с медным проточным нагревателем или плавучий бойлер.

Рекомендуемый объем аккумулирующих баков

Минимальный объем аккумулирующих баков
Мощность / кВт	20	22	25	35 / 32	40	49	70	99
Объем/л	1000 – 1500	1500 – 2000	1500 – 2000	2000 – 2500	2500 – 3000	3000 – 4000	4000 – 5000	5000 – 6000

Спецификация резервуара

Тип резервуара	Объем (л)	Диаметр (мм)	Высота (мм)
АН 500	500	600	1970
АН 600	600	750	1611
АН 750	750	750/790*	2010/1750*
АН 800	800	790*	1910*
АН 1000	1000	850/790*	2065/2210*

*тип DH

Баки поставляются без изоляции или с изоляцией в чехле из кожзаменителя.

: Накопительный бак с/без изоляции

: Схема подключения котла с накопительными баками

: Практический пример котельной с накопительными баками

Минимальные диаметры труб при подключении к накопительным бакам

: Racord cazan cu rezervoare de acumulare și Laddomat 22

Минимальные диаметры труб при подключении к накопительным бакам
	часть А		часть В
Мощность котла	из меди	из стали	из меди	из стали
10 – 30 кВт	28 х 1	25 (1″)	28 х 1	25 (1″)
31 – 45 кВт	35 х 1,5	32 (5/4″)	28 х 1	25 (1″)
46–65 кВт	42 х 1,5	40 (6/4″)	35 х 1,5	32 (5/4″)
70–150 кВт	54 х 2	50 (2″)	42 х 1,5	40 (6/4″)

Арматура котлового контура

Ладдомат 22

– предназначена для котлов мощностью от 15 до 100 кВт привод с электрической регулировкой, поддерживающий минимальную температуру обратной воды 65 – 75 °C. При подключении котла с накопительными баками мы можем использовать открытый или закрытый расширительный бак.

: Ладдомат 22

: Разрез и схема течения воды в Ладдомате 22

: Описание отдельных частей Laddomat 22

Laddomat X22 и подключение котлов
Подключение котла к Laddomat 22
Схема подключения Laddomat 22 с накопительным баком

Клапан терморегуляции
Клапан терморегуляции типа TV 60 °C (65/70/72/77 °C) применяется для твердотопливных котлов. При температуре котловой воды +60 °С открывается терморегулирующий клапан и жидкость из контура отапливаемого объекта вводится в контур котла. Таким образом обеспечивается минимальная температура обратной воды в котел. При необходимости можно использовать терморегулирующий клапан, настроенный на более высокую температуру (например, 72 °C).
Изображение продукта ESBE
Клапан терморегуляции – секция

Подключение котла к аккумулирующим бакам
Деталь соединения котельной с термоклапаном
Схема подключения котельной

Рекомендуемый размер клапана терморегуляции TV 60 °C (65/70/72/77 °C)
15 кВт ― 30 кВт – Ду25
30 кВт ― 45 кВт – Ду32
45 кВт ― 150 кВт – Ду40 – Ду50

Оригинальное соединение ATMOS

Это профессиональное соединение из нержавеющей стали производства ATMOS предназначен для поддержания минимальной температуры обратной воды в котел и быстрого подключения котла с помощью двух резьбовых соединений с плоским уплотнением. Соединение содержит все необходимые компоненты, требуемые производителем (предохранительный клапан 2,5 бар, выпускной клапан, манометр, два насоса, два запорных клапана, трехходовой клапан и, для вариантов F3 и F4, два сервопривода). Соединение готово для подключения котла непосредственно к системе отопления или для подключения котла с аккумулирующими баками. Соединение позволяет расширить большую систему отопления до двух или трех отопительных контуров с помощью 9специальный распределитель 0038 и необходимая насосная группа .
В случае котлов серии DxxP Compact Автоматические котлы на пеллетах это соединение является частью котла.

: Соединение ATMOS F1 / F2 Ладдомат

: Соединение ATMOS F3 / F4 ESBE

: Соединение F12

: Соединение F15/16 ESBE-PX

Обзор Подключение котлов ATMOS
Соединение ATMOS F1 Laddomat	Соединение ATMOS F2 Laddomat	Соединение ATMOS F3 ESBE	Соединение ATMOS F4 ESBE	Соединение ATMOS F12	Соединение АТМОС F15 – 16 ЭСБЕ-ПХ
F1 (15 – 30 кВт) для котлов: DC18S, DC22S, DC22SX, DC25S, DC30SX, C15S, C18S, AC16S, AC25S 90 167	F2 (15 – 40 кВт) для котлов: DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD	F3 (15 – 30 кВт) для котлов: DC18S, DC22S, DC22SX, DC25S, DC30SX, C15S, C18S, AC16S, AC25S	F4 (15 – 40 кВт) для котлов: DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD	предназначен для тех же типов котлов, что и Соединения F1 – F4 , каждый раз с другой комбинацией труб подробнее здесь	для котлов: F15 – D10PX F16 – D15PX, D20PX, D25PX

В сочетании с PSC 25 – 35 комплект удлинителей труб, соединение F2 можно использовать для котлов C25ST и C32ST .
В сочетании с набором удлинителей PSC 40 – 50 , соединение F2 можно использовать для котлов C40S и DC40GS .

Соединение ATMOS F1 – F2 Laddomat

Соединение ATMOS F3 – F4 ESBE

Соединение ATMOS F15 – 16 ESBE-PX

Соединение ATMOS F12

Котел DxxP Compact

Защита котла от перегрева

Котлы стандартно оснащены охлаждающим контуром от перегрева и могут быть подключены с помощью вентиля TS 131 3/4 ZA (95 °C) или WATTS STS 20 к системе водоснабжения (в случае наш собственный колодец мы будем использовать другие варианты)
Энергия резервного источника питания (аккумулятор) на насос
одна часть в системе подключена к самопроизвольной циркуляции воды с несколькими радиаторами
котел соединен с баком доохлаждения и клапаном обратной зоны, который без эл. текущий открывается

Подсоединение контура охлаждения
Клапан, датчик которого расположен на задней стороне котла, защищает его от перегрева, так что, если температура воды в котле поднимается выше 95 °C, он пропускает воду из крана в контур охлаждения a линия, которая потребляет избыточную энергию и тратится впустую. В случае установки обратного клапана на входе воды в контур охлаждения, для предотвращения возможного обратного тока воды из-за перепада давления в системе водоснабжения, необходимо оборудовать контур охлаждения предохранительным клапаном 6 – 10 бар или расширительный бак объемом не менее 4 л.

Осторожно – контур охлаждения от перегрева не должен использоваться в соответствии с EN 303-5 для других целей, кроме защиты от перегрева (ни в коем случае не для нагрева горячей воды для бытового потребления).

: Охлаждающий контур защиты от перегрева

: Подключенный контур охлаждения с клапаном TS131-3/4

: Схема подключения контура охлаждения

: ТС131-3/4А

Использование резервного источника электроэнергии
Вы можете использовать резервный источник на случай отключения электроэнергии и необходимости привода циркуляционных насосов в системе отопления. Циркуляционные насосы и котлы ATMOS рекомендуем подключать к так называемым резервным источникам с синусоидальной кривой напряжения – Sinusoid.

Какую емкость аккумулятора выбрать?
Узнать его энергопотребление (например, 20 Вт) на заводской табличке насоса. Чтобы рассчитать требуемый ток (А), мы делим мощность (Вт) на напряжение (В). Итак, есть пример, если у нас есть батарея 12В , расчет будет 20 Вт / 12В = 1,67 А. 5 часов (среднее время горения топлива при полной нагрузке), умножаем потребляемый ток и время резервирования , 1,67 х 5 = 8,3Ач. Однако при определении размеров лучше рассчитывать на 20% запас. Поэтому для резервного питания такого насоса вам понадобится аккумулятор емкостью не менее 10 Ач. При рекомендуемом подключении котлов АТМОС требуется не менее двух циркуляционных насосов, это необходимо учитывать при расчете емкости батареи и покупке данного резервного источника.
Описанная выше процедура служит примером расчета.

Котельная

Котлы должны располагаться в котельной, к которой обеспечен достаточный доступ воздуха, необходимого для горения. Размещение котлов в жилых помещениях (включая коридоры) не допускается. Сечение отверстия для подачи воздуха для горения в котельную должно быть не менее 350 см ² для котлов мощностью 15 – 150 кВт. Рекомендуем сделать под котел бетонное (металлическое) основание с рекомендуемыми размерами, смотрите инструкцию к вашему котлу. Мы также рекомендуем подложить заднюю часть котла примерно на 10 мм.

: Подключение котла DxxPX с накопительным баком

: Подключение котла к Laddomat 22

: Подключение котла к аккумулирующим бакам

: Соединение котла DxxP с аккумулирующей емкостью, конвейером и хранилищем пеллет

: Вариант подключения котла АТМОС с газовым котлом. Вариант отопления с тем или иным источником тепла и аккумулирующим баком

: Подключение дровяного/угольного котла в сочетании с тепловым насосом и накопительным баком

Топочный тракт

Дымоход
Дымоход должен выходить в дымоход. м, без дополнительной поверхности нагрева и должен подниматься в сторону дымохода. Дымоходы должны быть механически прочными и непроницаемыми для проникновения дымовых газов и иметь возможность очистки внутри. Дымоходы не должны проходить через другие жилые или хозяйственные помещения. Внутреннее сечение дымохода не должно быть больше внутреннего сечения дымохода и не должно сужаться к дымоходу. Использование дымовых колен нецелесообразно. Способы проходки дымохода через конструкции из горючих материалов перечислены в приложениях 2-3 ЧСН 061008 и особенно подходят для передвижных домов, деревянных хижин и т. д.

При большой тяге в дымоходе установить регулятор тяги или дроссельный клапан.

: 1. Термометр отработанных газов 2. Прочистное отверстие 3. Регулятор тяги (ограничитель)/дроссельный клапан

Дымоход
Подключение прибора к дымоотводу всегда должно производиться с согласия соответствующей компании дымохода. Дымоотвод всегда должен создавать достаточную тягу и надежно отводить дымовые газы на открытый воздух для всех практически возможных условий эксплуатации. Для правильной работы котлов необходимо, чтобы отдельный дымоход был правильно рассчитан, так как от его тяги зависит сгорание, производительность и срок службы котла. Тяга дымохода напрямую зависит от его сечения, высоты и шероховатости внутренней стены. К дымоходу, к которому подсоединен котел, нельзя подключать другие приборы. Диаметр дымохода не должен быть меньше выходного патрубка котла (мин. 150 мм). Тяга дымохода должна достигать заданных значений. Однако она не должна быть чрезмерно высокой, чтобы не снижать КПД котла и не нарушать его горение (не срывать пламя). В случае большой тяги установить дроссельную заслонку (ограничитель тяги) в дымоходе между котлом и дымоходом.

Информативные значения размеров сечения дымохода:
20 х 20 см	высота 7 м
Ø 20 см	высота 8 м
15 х 15 см	высота 11 м
Ø 16 см	высота 12 м
Точное определение размеров дымохода определяется нормой ČSN 73 4201.

Внимание – Дымоход должен быть хорошо герметизирован и изолирован, чтобы водяной пар и смолы не конденсировались в дымоходе при снижении мощности котла.

Регулятор тяги
Тяга в дымовой трубе должна достигать предписанных значений (13 – 35 Па в зависимости от типа котла)
Небольшой дымоход ney draft сокращает срок службы котла – котел больше смолится, засоряется и дымит в котельную при добавлении топлива
решение : облицовка дымохода или установка на дымоходе специального удлинителя или вытяжного вентилятора
Большая тяга дымохода увеличивает расход топлива. Большие потери в дымовой трубе – низкий КПД котла – плохое сгорание – котел может не достичь требуемой мощности
решение : при большой тяге в дымовой трубе установить регулятор тяги или дроссельный клапан в дымоходе
Регулятор тяги (ограничитель)
Горизонтальное (1) и вертикальное (2) расположение регулятора тяги дымовых газов
Схема управляющей заслонки

Виды топлива

ДРОВА

Рекомендуем топить качественные сухие колотые бревна диаметром 80 – 150 мм, длиной 250 – 1030 мм (в зависимости от типа котла) с влажностью от 12 % до 20 % и теплотворной способностью 15 – 18 МДж.кг ^-1 .

Вы обеспечите максимальную производительность и долгий срок службы котла, если будете топить дровами не менее 2 лет. На следующем графике показана зависимость содержания воды от теплотворной способности топлива. Объем полезной энергии в древесине очень сильно уменьшается с содержанием воды.

Например:
Древесина с содержанием воды 12–20 % имеет теплотворную способность 4 кВтч/1 кг древесины
Древесина с 50 % воды имеет теплотворную способность 2 кВтч/1 кг древесины

Свежие дрова мало греют, плохо горят, сильно дымят и значительно сокращают срок службы котла и дымохода. Мощность котла снизится до 50%, а расход топлива удвоится.

БУРЫЙ УГОЛЬ

Предписанным топливом для наших котлов является качественный бурый уголь OŘECH 1 с теплотворной способностью 17 – 20 МДж.кг ^-1.

Альтернативное топливо – куб или брикеты. Мы рекомендуем сжигать менее спекающийся и малосернистый уголь. Мелкозернистое топливо можно добавлять только в горячий слой и в небольших количествах.

ЧЕРНЫЙ УГОЛЬ

Предписанным топливом для наших котлов является уголь Орех 1 теплотворной способностью 17 – 30 МДж. кг ^-1 .

БРИКЕТЫ БУРОУГОЛЬНЫЕ

Предписанным топливом для наших котлов являются буроугольные брикеты с теплотворной способностью 19 – 23 МДж.кг ^-1 . Брикеты из бурого угля имеют низкую зольность и длительное время горения.

ДЕРЕВЯННЫЕ БРИКЕТЫ

Качественные древесные брикеты диаметром 80 – 130 мм , длиной 200 – 380 мм и теплотворной способностью 16 – 19 МДж.кг ^-1 .

Экологические древесные брикеты производятся из древесных отходов методом прессования под высоким давлением без использования химических связующих. Они производятся и продаются рядом компаний в Чешской Республике. Однако качество древесных брикетов бывает разным.

Подключение накопительного бойлера: Как подключить накопительный водонагреватель к водопроводу?
