Подключение электрического духового шкафа к сети: Подключение духового шкафа к электросети | Полезные статьи

Подключение духового шкафа и другой кухонной техники к электросети: как правильно выбрать агрегат

Содержание

• Требования
• Мощность духового шкафа электрического
• Выполнение монтажных работ
• Подключение к трехфазной сети 380 в
• Практика подключения
• Пошаговая инструкция с описаниями и схемами
• Как правильно подключить к электросети?
• Какие бывают духовки?

Требования

Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара. Поэтому при выборе кабеля для электрической плиты, следует опираться на такие важные характеристики:

• номинальное напряжение;
• материал, что служит основой для проводных жил;
• кабельное сечение;
• удобство подключения к устройству.

Если мы берем номинальное напряжение для устройств известных марок, то его показатель должен быть точно не меньше, чем предусматривается обычной электросетью, куда требуется подключить прибор. Теперь скажем немного больше об описанных показателях.

Наверное, одним из важнейших аспектов, который будет играть роль, является материал изготовления кабельных жил. Лучше всего, если они будут медные. Сам по себе этот металл может подвергаться спаиванию при необходимости. Да и медный силовой провод является более гибким, нежели алюминиевый аналог. Но стоимость медного решения будет выше. Если выбор пал все же на алюминиевый аналог, то нужно понимать, что его монтаж не следует проводить в материалах, которые горят. Узнать, из чего сделан электрический провод, можно благодаря специальной маркировке на самом изделии.

Если говорить уже непосредственно о цифрах, то, как правило, большинство решений от известных брендов (Samsung или Electrolux) рассчитаны на потребление электроэнергии чуть менее 4 кВт. По этой причине и запас прочности провода подобрать по мощности нужно где-то с ориентацией на такой показатель.

Чтобы работа устройства была максимально безопасной, следует также обращать внимание и на следующие моменты

• Если прокладывать шнур будет нужно прямо от щитка до электроплиты – достаточно шнура со стандартным сечением 1,5 кв.
  мм.
• Если между устройством и щитком будут подключаться и другие электроприборы, то следует иметь кабель с сечением минимум 2,5 кв. мм. Такой вариант даст необходимый запас на случай подключения какой-то другой бытовой техники.

Важным параметром является еще фазность подключения. Она будет зависеть от количества жил в кабеле. Провод может быть 3 или 5-жильным. Количество жил будет зависеть от сети электропитания в помещении. А она бывает либо 1-фазная, либо 3-фазная. Если первый вариант – то нужно будет приобретать провод с тремя жилами, а если второй – с пятью.

А также следует узнать, а поддерживает ли приобретаемое оборудование тот тип подключения, что был выбран. Например, плиты с мощностью до 5 кВт обычно подключаются к 1-фазной сети, а более мощные имеют 2 или 3-фазное подключение. Будет еще важен тип кабеля, который может использоваться, но об этом ниже.

Мощность духового шкафа электрического

1. Большинство покупателей делают выбор на основании следующих показателей:
2. функциональность,
3. мощность прибора,
4. энергопотребление.

Поэтому перед покупкой следует рассмотреть все описанные значения.

Электрическая модель

Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.

Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.

Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.

Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе

Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание

Классы энергопотребления

Такие электрические приборы по степени энергопотребления разделяются на несколько классов.

1. Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
2. менее 0,6;
3. 0,6-0,8;
4. 0,8-1;
5. 1-1,2;
6. 1,2-1,4;
7. 1,4-1,6;
8. более 1,6.

Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.

Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.

Влияние на температуру

Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.

Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.

Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.

При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.

Как выбрать прибор

Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:

При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.

Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.

Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.

На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.

Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.

Выполнение монтажных работ

Главное при выполнении электромонтажных работ – это соблюдение правил безопасности. Всегда работайте только при отключенном электропитании.

Подключение вилки и розетки

Для подключения вилки провод от духового шкафа или плиты зачищаете, если провод многожильный, то опрессовываете его наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль монтируете на крайние контакты вилки. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри вилки, зажимаете его хомутиком и закручиваете корпус вилки.

Подключение розетки производится следующим способом: розетка монтируется в необходимом месте, корпус розетки снимаем и подключаем к нем силовую линию. Фазу и ноль монтируете на крайние контакты розетки. Жёлто-зелёную заземляющую жилу – на средний контакт. Далее прикручиваем корпус розетки.

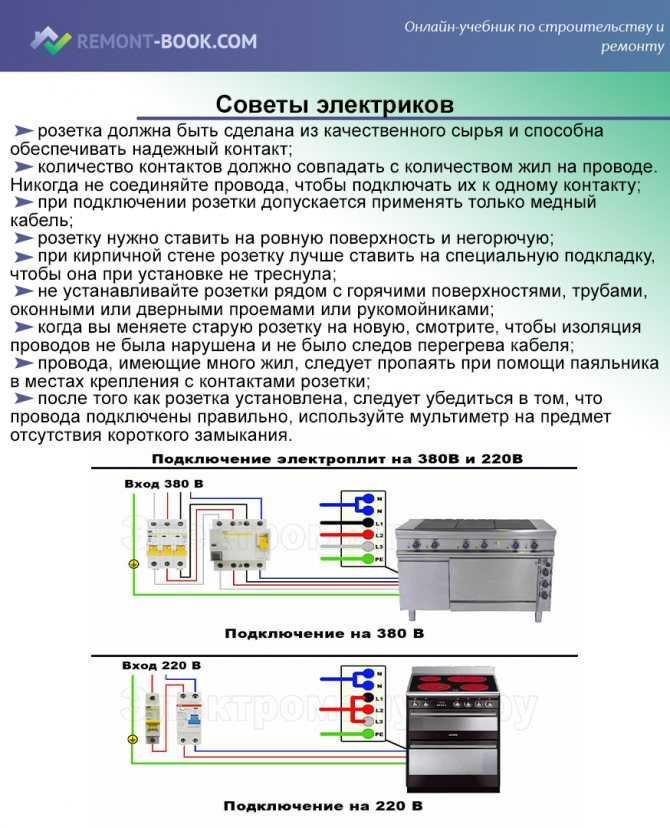

Схемы подключения кабеля к духовому шкафу и варочной панели

Существует две основных схемы подключения электроплиты или варочной панели: однофазная и трехфазная. Подключение осуществляется к клеммам, варочной поверхности, доступ к которым можно получить через ее заднюю крышку – она откручивается и снимается. Внимательно отнеситесь к цветовой маркировке на клеммах – это позволит вам не ошибиться, ознакомьтесь с инструкцией по подключению и требованиями безопасности.

Однофазная схема 220В (наиболее распространена в квартирах)

Фаза L одновременно подсоединяется на клеммы L1-3 варочной панели. Для этого между ними на заводе-изготовителе установлены две съемные медные перемычки. Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из электрического кабеля, сечение которого не меньше, чем у питающего. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Трехфазная схема 380В (распространена в частных домах и на предприятиях)

Фазы A, B, C – подсоединяются к клеммам L1-3 варочной панели. В данном случае необходимо снять перемычки, установленные на заводе между клеммами L1-3. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Подключение духового шкафа осуществляется гораздо легче. Чаще всего к таким приборам уже в комплекте идет электрический шнур с вилкой для подключения, поэтому евровилка просто вставляется в евророзетку.

Чтобы подсоединить к автоматам или клеммам лучше всего использовать отдельный кабель, так как если вы отрежете вилку у кабеля из комплекта – это может существенно повлиять на гарантию к данному прибору.

Схема подключения духового шкафа всегда в однофазном исполнении:

• Фаза L подсоединяется на клемму L духового шкафа;
•  Ноль N подключается на клемму N;
• Защитный проводник PE – на клемму PE.

Подключение к трехфазной сети 380 в

Такой вариант выгоден, т. к. уменьшает расход металла на подводящих жилах. Большинство варочных агрегатов с большой мощностью плиты включаются в однофазную проводку без доработок. Допускается подсоединение на 2 рабочих провода, но рекомендуется задействовать 3 контакта трехфазной сети 380. Так снижается нагрузка на приборы электрического щитка.

Мощные плиты, требующие такой схемы, ставятся в учреждениях или частных строениях с вводом по 3 фазам, рассчитанным на 360 В. Используется пятижильный кабель с сечением не меньше 2,5 мм². Перед тем как подключить электроплиту к трехфазной розетке, берут вилку с 5 жилами. На клеммной панели снимают перемычку с зажимов L2, L3, L1 и рабочие провода крепят к этим контактам.

В случае присоединения духовки своими руками оставляют нетронутой перемычку между клеммами 5 и 4, а на зажим 6 крепят заземление. Автоматический выключатель и прибор УЗО приобретают для трехфазной сети, кабель берут пятижильный. Розетку и вилку покупают с 5 контактными выводами.

Подключение делается двухфазным или трехфазным методом, процесс подсоединения отличается только числом фазных проводов, которые по-другому подключаются к выходным клеммам на колодке плиты. Соединяющий провод кидается только на зажимы 6 и 5, остальные подсоединяются отдельными проводами. Совпадение по цветам фазных жил необязательно, т. к. это не расстраивает функциональность.

Для двухфазного соединения можно брать розетку с 4 выводами. На иностранной технике есть схема подключения без применения ноля. Этот вариант предусмотрен только для Америки и в нашей сети не используется, так как напряжение в линии должно быть 110 В.

Читайте далее:

Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения

Схема подключения УЗО и автоматов в щитке

Как подключить розетку с заземлением?

Какого цвета и как обозначаются провода ноля, фазы и земли в электрике?

Что такое реле напряжения и для чего оно нужно в квартире

Практика подключения

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её

Поэтому два варианта подключения.

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров  многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.

Качественное подключение панелиБезобразное подключение панели

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.

Барьерная колодка

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

Можно ли подключать кабель духового шкафа к колодке варочной панель?

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Итог подключения приборов без вилок и розеток

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.

подключение варочной панели и духовки

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Вариант 2. Электрические вилки (вилка) есть

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Пошаговая инструкция с описаниями и схемами

Трехфазная варочная панель, как правило, снабжена специальной штепсельной вилкой. Они встречаются нескольких типов, различающихся конструктивно.

Бывает так, что розетка на стене кухни совсем не подходит для той, которая есть на сетевом шнуре прибора. В таких случаях ее заменяют на соответствующую, если линия питания плиты имеет дополнительные фазные жилы.

Рассмотрим подробную схему подключения с вилками сетевого шнура. При трехфазном варианте действия будут следующими:

1. Один из проводов с изоляцией коричневого (серого, белого) цвета присоединить к клемме с цифрой 1.
2. Другой провод такого же цвета подключить к клемме с цифрой 2 и третий (если есть) — к контакту 3.
3. Найти клемму с символом N и к ней подключить провод синего (голубого) цвета.
4. Жилу желто-зеленой расцветки присоединить к контакту со значком заземления.

Изменения в однофазной домашней сети:

1. Клеммы 1, 2 и 3 объединить в одну общую фазную шину перемычками, прилагаемыми к заводской комплектации или приобретаемыми отдельно.
2. К этой шине присоединить провод коричневого (белого, серого) цвета. Синий провод — к контакту N или 0.
3. Желтый или желто-зеленый подключить к заземляющей клемме.

При самостоятельном подключении такого дорогого прибора, как варочная панель, важно многократно перепроверить правильность выполнения всех операций. Лучше перед пробным включением тщательно проследить весь путь подачи электроэнергии от квартирного электрощита до клеммной коробки плиты

Как правильно подключить к электросети?

Теперь поговорим о том, как правильно подключить к электричеству всю систему своими руками. Поначалу необходимо подобрать правильное значение сечения провода. Сейчас электрический духовой шкаф – «не прожорливая» техника, которая имеет мощность около 3-4 киловатт. Но иметь запас требуется всегда, поэтому шкаф следует подключать к выделенной линии с большим проводниковым сечением, нежели то, на котором расположен защитный автомат. Наилучшим вариантом будет сечение в 6 квадратных миллиметров.

Если выбрать кабель такого типа, то он спокойно будет выдерживать длительную нагрузку в 10 киловатт. На такую линию не будет лишним ставить автомат защиты группы С32. Зато запас тут будет солидным.

Если же устройство имеет мощность менее 8 киловатт, то можно установить и кабель с 4-миллиметровым сечением, а стабилизатор напряжения поставить типа С25. Экономия будет выше, а надежность не снизится. Если требуется повысить безопасность, то когда требуется подсоединить самостоятельно такое устройство, можно применяться 2-полюсные защитные автоматы

Если они сработают, они выключат не только фазу, но и ноль, что очень важно при пробивании изоляции. Провод обычно используется ВВГнг либо NYM

Параметры будут 3 x 4 либо 3 x 6.

Теперь перейдем непосредственно к подключению. Сразу скажем, что подключить электрическую духовку существенно легче, нежели комбинированное решение. Подключение такого типа техники может осуществляться несколькими методами: 1-, 2- или 3-фазным вариантом. Если электросеть имеет напряжение 220 В, то однофазный вариант будет лучшим решением. Чаще всего как раз речь идет о такой конфигурации, потому ее и рассмотрим.

После того как встроенный шкаф был установлен в кухонную стенку, следует вытащить его заднюю панель, где указана схема подключения к электросети. Следует определить положение заземления и кабеля питания.

Проводка во многих домах сделана с использованием кабеля, состоящего из трех жил. Чтобы верно присоединить электрический духовой шкаф к сети, можно использовать спецперемычки, сделанные из меди с сечением не меньше 6 миллиметров, что расположены в распределительном ящике. Теперь конкретно скажем о схеме соединения:

• болты с номером 1-3 объединяются шиной, обозначенной буквой L;
• еще одно соединение будет у болтов 4-5 с литерой N;
• а оставшийся болт с буквами PE используется для подключения заземления.

Провода следует располагать так:

• коричневый будет фазой, что соединяется с клеммами L1-3;
• темно-синий – фиксация на номерах 1 и 2;
• зеленый – заземление, идущее на соответствующую клемму.

Выполнив все нужные процедуры по установке и подключению, проверяем работоспособность устройства. Если при подаче электрического питания искр не появляется, нет никакого дыма и постороннего запаха, светоиндикация работает хорошо, это значит, что все присоединено правильно по заводской инструкции.

Какие бывают духовки?

Установка варочной панели и духового шкафа своими руками начинается с выбора техники. В продаже можно встретить духовые шкафы двух видов:

• газовые;
• электрические.

Газовая духовка чаще всего является частью плиты, так что подключать обычно приходится все сразу. Что же касается электрических агрегатов, то тут все обстоит гораздо интереснее. Духовка может быть:

• зависимой;
• независимой.

Зависимые модели

Духовка зависимого типа подключается к источнику электроэнергии вместе с варочной панелью. Это — две части одного целого, поэтому и располагаться должны рядом.

Независимые модели

Такую духовку можно поставить куда угодно. Наличие или отсутствие по соседству варочной панели никак не влияет на ее работу. Довольно часто их все равно располагают близко друг к другу, но это уж как удобно хозяйке, на функции одного и другого устройства взаимное их расположение никак не влияет.

Встраиваемые и отдельностоящие

Многие хозяйки отдают предпочтение встраиваемой технике, и это очень легко понять

Такой способ монтажа дает возможность существенно сэкономить место на кухне, а это особенно важно для владельцев небольших квартир. Духовки бывают как одного типа, так и другого, на способ подключения к источнику электропитания это не влияет

Tags: автомат, бить, бра, вид, вилок, выбор, выключатель, дом, е, зажим, заземление, защитный, знак, кабель, как, киловатт, кт, лс, монтаж, мощность, нагрузка, напряжение, номинал, обжим, подключение, правило, провод, пуск, р, работа, размер, расчет, реле, розетка, ряд, свет, сеть, скрутка, соединение, стабилизатор, схема, тен, тип, ток, ук, фаза, щит, электрощит

Подключение духового шкафа к электросети своими руками

Современные духовки являются мощными потребителями электроэнергии, и вот если их встройка в кухонный гарнитур не представляет никакой сложности, то подключение духовых шкафов к электросети подразумевает выполнение ряда требований и особое внимание к этому процессу.

Прежде чем приобрести оборудование, надо разобраться с тем, какой духовой лучше всего, и как его устанавливают. Стоит отметить, что это достаточно сложный процесс, к которому надо подойти с большой ответственностью и вниманием.

Содержание

• 1 Разновидности
• 2 Как подключить газовую духовку
• 3 Как правильно подключить встроенный электрический духовой шкаф
• 4 Особенности подключения
• 5 Сечение провода
• 6 Подключение кабеля к духовому шкафу
  • 6.1 К сети 220 В
  • 6.2 К сети 380 В
• 7 Варианты прокладки проводки
• 8 УЗО
• 9 Выбор места для розетки
  • 9.1 Какая розетка нужна для духового шкафа
  • 9.2 Установка клеммной колодки
• 10 Установка духового шкафа
• 11 Проверка
• 12 Безопасность
• 13 Подведём итоги

Разновидности

На данный момент различают.

1. По типу:

• зависимые;
• независимые.

2. По нагреванию либо методу нагрева:

• газовые;
• электрические.

Первый вариант имеет выключатель. Включить оборудование можно с помощью всего одной кнопки. Функционирование возможно только вместе с варочной панелью, то есть в паре с плитой. Касаемо независимого типа, то он работает в автономном режиме и оснащён отдельной панелью управления, где предусматривается каждая активно используемая функция духовки.

Что касается газовых духовок, то они больше подойдут для тех людей, которые привыкли к стандартным варочным устройствам. Касаемо подключения, следует отметить, что подключить духовой шкаф без вилки к работе достаточно сложно, лучше всего доверить этот процесс специалистам. Подобный вид техники оснащён соплами конфорок, которые расположены внизу духовки.

Если вы остановили свой выбор на электрической духовке, вы приняли правильное решение. Что касается схемы подключения духового шкафа электрического типа, то она достаточно проста, что позволяет выполнить подсоединение самостоятельно, без посторонней помощи.

Как подключить газовую духовку

Сегодня подключение газовых духовых шкафов производится при помощи двух вариантов соединяющих деталей, а именно:

• гибкие шланги;
• негибкая трубка, которая изготовлена из медного или стального сплава.

Запомните, что устройство рекомендуется устанавливать непосредственно под столешницей. За счёт этого вы сэкономите свободную площадь и рационально распределите кухонный гарнитур.

До того как подключить газовую духовку, надо разобраться с разводкой вышеуказанных шлангов:

• подсоединение при помощи специального разъёма, расположенного недалеко от оборудования;
• после того как все работы завершены, надо убедиться в том, что трубки не перегнулись, а топливо без препятствий поступает к устройству;
• при подключении газового духового шкафа учтите, что длина шланга не должна превышать два метра;
• общее число соединений – минимальное.

Подключение газовой духовки происходит в несколько этапов.

1. Определяется тип духовки.
2. Проводится подключение и пробный пуск.
3. Важный этап – подключить технику к газу.

Важно учитывать то, что подключать газовую духовку можно только на участках трубопроводов, расположенных недалеко от крана, при помощи которого можно регулировать подачу этого горючего вещества.

Как правильно подключить встроенный электрический духовой шкаф

Прежде чем подключить электродуховку, следует убедиться, что она расположена в нужном месте, все критерии и нюансы строго соблюдены. Если ваш дом либо квартира была возведена много лет назад, и там используется алюминиевая проводка, необходимо выполнить прокладку медных трёхжильных проводов.

Существует несколько методов того, как можно подключить духовой шкаф к электросети.

1. При помощи сетевого шнура.
2. Без использования шнура.

Подключить встроенную технику важно безошибочно, так как это может быть чревато серьёзными последствиями.

Особенности подключения

Прежде всего, стоит отметить, что подключение электрических духовок не представляет особой сложности, так как в этом случае отсутствуют газовые шланги. Самостоятельно подключить духовой шкаф к сети в 220 вольт можно только в том случае, если вы владеете теоретическими и практическими знаниями выполнения этого процесса. Неправильно выполненная работа чревата замыканиями и пожарами.

Подключение к электросети своими руками должно выполняться со строгим соблюдением некоторых правил, включая обязательное обустройство заземления.

Сечение провода

Задаваясь вопросом о том, как правильно подключить духовой шкаф, необходимо обратить внимание на ряд нюансов, включая сечение и состояние проводки. Запомните, что подключать плиту надо исходя из рекомендаций, указанных в инструкции. Например, подсоединённая духовка, имеющая встроенный парогенератор, должна иметь провод с сечением не менее 4 миллиметров квадратных.

Подключение кабеля к духовому шкафу

Если вы подсоединяете духовой шкаф к электросети, то очень важно соблюдать все требования, которые указаны в паспорте устройства. Касаемо подключения электрической духовки, следует сказать, что тут важно учесть состояние сети, а также убедиться в отсутствии скачков напряжения тока. Так как, в противном случае, вы рискуете распрощаться с вашим устройством.

К сети 220 В

Задаётесь вопросом, какой автомат ставить на духовку? Запомните, что важно соблюдать соотношение мощности и наличие безопасности функционирования устройств. Подключение к сети 220 В должно производиться только при наличии трёхконтактной вилки, а также при наличии заземления. Также стоит помнить о том, что при подсоединении духовки к сети должно быть три перемычки.

К сети 380 В

Если нет вилки, но вы желаете подключить кухонную технику к сети в 380 В, вам не надо подсоединять её самостоятельно. В Москве есть много квалифицированных специалистов, которые помогут вам выполнить подключение вилки к духовому шкафу.

Варианты прокладки проводки

Существует два основных способа, как подключить электрический шкаф:

1. Выведение через кабельный канал.
2. Протягивание линии в специальном плинтусе.

Не забывайте, что подключённый шкаф к электросети важно проверить на предмет нормального функционирования.

УЗО

Специалисты рекомендуют ставить автомат, который выполняет роль обеспечения безопасности оборудования от перегрева. Встроить УЗО во встраиваемую технику необходимо, так как таким образом вы сможете защитить устройство от возможного замыкания. То есть при возникновении скачка напряжение автомат произведёт автоматическое выключение устройства.

Выбор места для розетки

Стоит отметить, что для того, чтобы подключить духовку в розетку, необходимо выбрать правильное место для её расположения. Расстояние от электрической духовки к розетке должно быть таким, чтобы от шнура оставался запас. Вилка, исходящая от духового шкафа, должна с лёгкостью доставать до розетки. Не забудьте поставить автомат на духовку.

Какая розетка нужна для духового шкафа

Учтите, что выбор розетки, к которой планируется подключить оборудование, должен исходит из технических характеристик техники. Электрический шкаф подключается исходя из количества фаз. Чаще всего встречается однофазный вариант, реже – трёхфазный.

Установка клеммной колодки

Для того чтобы подключить электрическую духовку, необходимо использовать клемму-колодку. Таким образом обеспечивается надёжное и безопасное подключение к электроэнергии. Однако существует минус в подключении встраиваемой духовки через колодку – сложное размыкание цепи.

Установка духового шкафа

Прежде чем установить и выполнить его подключение, необходимо внимательно изучить все нюансы монтажа автомата, оценить свои возможности и по необходимости воспользоваться помощью высококвалифицированных специалистов. Подключение электрического духового шкафа к электросети или газового к источнику газа, необходимо начинать с того, что подготавливается ниша для его будущего расположения.

Подключение электродуховки будет правильным, если при установке учесть такие расстояния:

• 40 мм – от задней стенки;
• 50 мм – от левого и правого края;
• 90 мм – от низа духовки.

Очень важно, чтобы отсутствовали перекосы, так как оборудование быстро сломается из-за неправильно распределённого тепла. Для правильного выполнения работ по установке духового шкафа нужен уровень. Также есть риск того, что может затлеть деревянная мебель, что, в свою очередь, может привести к возникновению настоящего пожара.

Если вы решите подключить самостоятельно, то важно изучить все нюансы, связанные со встраиванием в ту или иную мебель. Запомните, что подключение встраиваемого духового шкафа напрямую зависит и от варианта варочной панели, и от материала кухонного гарнитура.

Проверка

Заключительным этапом подключения духовки к обычной розетке является проведение проверки функционирования и её первый пуск. Для этого достаточно подключить вилку в розетку и убедиться, что всё работает исправно.

1. Запуск техники надо провести с полной мощностью.
2. На панели установить максимальную температуру и дождаться того момента, когда расплавится смазка.

Не забывайте, что на духовой шкаф ставится автомат, который соответствует мощности устройства.

Безопасность

Очень важно проявить безопасность, если вы планируете подключить кухонную технику к электричеству. Это обуславливается тем, что электродуховка имеет высокое потребление энергии, и из-за этого под неё необходимо подвести дополнительную ветку, применив неповреждённый кабель с небольшим сечением.

Запомните, что подключение токоведущей жилы выполняется через специальный автомат, к которому также можно подсоединить электроварочное оборудование. Параметры автобезопасности должны быть подобраны исходя из имеющейся нагрузки с десятипроцентным запасом.

Очень важно помнить, что духовые шкафы подключаются к электричеству исключительно профессионалами. Это обуславливается такими причинами:

• специалисты знают все нюансы этого процесса;
• если прибор будет повреждён из-за неправильного подключения к электросети, то гарантия, данная производителем, утратит свою силу.

Стоит отметить, что для эксплуатации духового шкафа автомат является общим правилом безопасности, которого следует строго придерживаться:

• используйте исключительно для бытового использования;
• следите за исправностью электропроводки.

Подведём итоги

Перед тем как выполнить подключение встраиваемой духовки, важно просчитать все нюансы и соблюдать правила безопасности. Если вы хотите подключить печь самостоятельно, рекомендуется следовать всем инструкциям, предоставляемым производителем. Запомните, что если вы не можете подсоединить духовой шкаф к электросети, то воспользуйтесь помощью квалифицированных специалистов.

Подключение духового шкафа к электросети своими руками

Современная кухня, оснащенная встраиваемой бытовой техникой, намного облегчает домашние хлопоты благодаря своей многофункциональности и высокой технологичности. Широкую популярность получил такой бытовой прибор, как электрический духовой шкаф. Большинство потребителей после покупки задаются вопросом: как правильно встраивают и подключают электропечь.

Модель духового шкафа

Как правильно подключить духовой шкаф к электричеству

Для того чтобы правильно произвести подключение духового шкафа к электрической сети, стоит выполнить следующие рекомендации:

1. Ознакомиться с инструкцией по эксплуатации данного устройства. Определить тип сети и место установки. Духовой шкаф имеет преимущества перед другими моделями в вариантах установки: он работает только от электросети, для него не нужен газ;

   Изучение инструкции

2. Большинство производителей равняются на систему ISO. Габариты (высота и ширина) должны соответствовать размерам кухонного гарнитура. Обязательно должна присутствовать вытяжная вентиляция согласно СНиП. Допустимые габариты: низ 50 мм по горизонтали от соприкасающихся предметов, по вертикали — 50-70 мм, при наличии хорошо вентилируемого воздушного зазора;
3. Обязательным условием является расстановка бытовой техники по отношению друг к другу. Не рекомендуется ставить шкаф рядом с другими приборами: стиральной и посудомоечной машиной, кофемашиной, диммерами.

   Приборы, с которыми нельзя устанавливать духовой шкаф

Правила монтажа

Если в квартире сделан монтаж напряжения на 220 В, подключить устройство не составит труда. Если же сеть имеет напряжение в 380 В, стоит использовать комбинированные устройства, которые могут функционировать при 380 В.

Духовой шкаф рекомендуется устанавливать на кухню, в которой предусмотрен выход (розетка) специально для этого устройства. При этом не рекомендуется пользоваться штепсельными разъемами других устройств. Для этого оборудования нужна выделенная электролиния.

По типу проводки подбирается соответствующий вид, марка и сечение электропитающего провода. Если установка выполнена в скрытом или наружном виде, определяется сечение несущего питающего проводника. Сечение меньше 2,5 мм должно быть заменено минимум на 3,5 мм, так как современные производители оборудования выпускают технику мощностью не менее 3,5 кВт.

Инструменты для работы

Приступаем к монтажу духового шкафа. Из-за коммутационных соединений бывает не просто разобраться в схеме правильного подключения духового шкафа. По этой причине может потребоваться помощь специалиста снабжающей энергетической компании. После разъяснения можно приступить к установке аппарата самостоятельно.

Установка варочной поверхности

Схема подключения электрической плиты и меры предосторожности

Независимо от того как будет устанавливаться духовка (с воздушным или водяным охлаждением), весь процесс подключения должен быть выполнен правильно. Лучше всего доверить данный процесс профессионалам, потому что при самостоятельном подключении можно ошибиться, и это приведет к выходу из строя прибора.

Стоит обратить внимание на одно существенное преимущество современных квартир: в них уже предусмотрена специальная розетка или раздаточная коробка. Владельцам частных домов или старых квартир ее придется устанавливать самостоятельно.

Для того чтобы самому подключить плиту, необходимо иметь в наличии:

• трехжильный кабель с сечением 4-6 мм. Размер сечения зависит от его длины — чем длиннее кабель, тем толще сечение. Все это также влияет на возможности выдержки показателя напряжения;
• потребуется отдельный автомат, который будет устанавливаться в щиток. Он нужен для подключения бытовой техники. Выбирать стоит устройство на 32 или 40А, этот показатель зависит от размера сечения;
• УЗО – устройство защитного отключения, которое защищает дорогую технику от перенапряжения.

Категорически запрещено использовать:

• удлинитель;
• переноску;
• наращивать и соединять питающие провода;
• другие материалы, не предусмотренные заводом изготовителем.

Не разрешается для ухода за шкафом применять ЛВЖ, мокрую ветошь, моющие средства на водно-эмульсионной основе и грубые обтирочные материалы.

Требования по материалам и сопутствующим средствам — согласно инструкции по эксплуатации. Не рекомендуется вносить изменения в заводскую конструкцию, отличающуюся от стандартной, предусмотренной фирмой-изготовителем.

Пример таблицы для установки перемычек

Разрешается укладка питающего кабеля в гофру, потому что она не горит и не поддерживает горение. Обезопасить себя можно следующим образом: выполнить кабель-канал из негорючего асбоцемента либо выбрать материал, который соответствует нормативу неразрушаемого контроля.

После длительного перерыва в эксплуатации выполнить те же операции, что и при первичном подключении. Подсоединяйте духовку только после того, как полностью убедитесь в полной безопасности. Рядом не должно быть посторонних предметов, которые могут привести к нарушению процесса подключения.

Обеспечение безопасности

Однофазная схема подключения

Применяются следующие меры безопасности:

• предохранители;
• самовосстанавливающиеся триоды;
• трансформаторы и автотрансформаторы;
• газоразрядные устройства;
• ОПН.

Существуют 2 вида подключения: звезда/треугольник (220/380 В). С учетом того, что сеть 220/380 работает в схеме с изолированной нейтралью, при отсутствии дополнительного заземляющего контура, его необходимо установить.

Установка заземляющего контура выполняется электроснабжающей организацией. Самостоятельная установка категорически запрещена!

При евростандарте штепсельные разъемы различаются на евро-1 и евро-2. Варианты выполнения: горизонтальное и вертикальное («L», «0», «земля»). Для однофазной и трёхфазной цепи: А, В, С, 0 либо земля.

После проведенного монтажа и установки, вынимаем заднюю панель шкафа, убедившись в наличии распределительной коробки в штатном месте, определяется положение питающего провода и заземления.

Использование клеммной колодки для электроподключения

Классификация и расцветка проводов строго регламентируется ГОСТ.

• серый – фаза;
• белый — ноль;
• синий – защитное заземление.

На сегодняшний день широко используется гамма расцветок: желто-зеленый, красно-белый, черно-коричневый, которые применяются в защитном заземлении. После вскрытия панели, слева направо должны быть обозначены классификаторы напряжения: «А», «0», «земля».

• фаза «А» не должна иметь разрывов на другие коммутационные аппараты. При нагрузке сети, которая превышает установленную мощность, монтаж или перемонтаж должен быть выполнен в соответствии с правилами;
• установка УЗО выполняется с условием того, что при вводе в жилое помещение до разрыва не был установлен прибор идентичного типа;
• нулевой проводник должен иметь сечение больше ½ фазного провода и усилен двойной изоляцией типа ПВХ, ПВХС, ПВХС 2 У;
• далее нужно подать питание на блок управления при помощи специальных клавиш. Управлять можно как дистанционно, так и с ПУ.
• при стационарном подключении духового шкафа, имея отдельную группу по снабжению электрического питания, следует учитывать мощность, подаваемую на поверхность нагрева;
• при условии режима «таймер» рекомендуется установить температуру нагревательного элемента в положение «минимум». Подать питание на устройство, убедиться в наличии напряжения на устройстве, красная лампа сигнализирует о наличии напряжения сети.

Электропечь: как правильно подключить прибор

Электрическую печь подключить гораздо проще, чем комбинированную. Ее подключение может выполняться одно-, двух- и трехфазным способом. Если электрическая сеть имеет напряжение 220 В, то рекомендуется использовать первый вариант. Если напряжение составляет 380 В, то стоит использовать двух- и трехфазное подключение.

Однофазное подключение

После проведенного монтажа и установки вынимается задняя панель духового шкафа, на которой указана схема подключения к электрической сети. Определяется положение питающего провода и заземления. Установка заземляющего контура выполняется электроснабжающей организацией. Самостоятельная установка категорически запрещена!

Внутридомовая проводка в многоквартирных зданиях исполнена с применением трехжильного кабеля. Для правильного подсоединения новой электрической печи, используются специальные перемычки, выполненные из меди сечением не менее 6 мм, которые находятся в распределительной коробке.

Схема соединения

Предлагается следующая схема подсоединения:

Винты под № 1, 2, 3 соединяются шиной с символом «L»;

• следующее соединение будет между винтами № 4, 5 с символом «N»;
• последний винт с буквами «PE» применяется для подключения заземления.

Провода необходимо расположить в следующем порядке:

• коричневый провод – фаза, которая соединяется с клеммами L 1, 2, 3;
• темно-синий – фиксируется на № 1 и № 2;
• зеленый – это заземление, которое крепится к надлежащей клемме.

В некоторых случаях к духовому шкафу уже подсоединен сетевой шнур с вилкой

Выполнив все необходимые мероприятия по установке и подключению, проверяется работоспособность духового шкафа. Если при подаче электропитания ничего не искрит, отсутствует дым и запах гари, световая индикация функционирует, это означает, что подсоединение проведено правильно согласно заводской инструкции.

Как подключить духовой шкаф к электричеству Частые ошибки

Основные нюансы подключения современных духовых шкафов в квартиру. Топ 3 лучших производителей частые ошибки при подключении

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией для самостоятельного подключения духового шкафа:

1. Какая мощность приобретенного шкафа допускается для безопасного и надежного подсоединения к старой домашней розетке?а) 3,5 кВт.
   б) 4 кВт.
2. В каком случае хозяину квартиры придется заменить провода в помещении, чтобы установить шкаф?а) Если ремонт с полной заменой электрических проводов производился год назад.
   б) Если он проживает в «хрущевке» и ремонт с заменой проводов не производился долгие годы.
3. Какое расстояние делают между нижней частью оборудования и полом?а) 2 см.
   б) 3 см или даже 3,5.
   в) 5 см или увеличить до 8.
4. Какого цвета делают защитный слой фазы и к какой клемме ее подключают?а) Коричневый. Подключается к «L».
   б) Зеленый. Подключается к «PE».

Ответы:

1. а) Для надежного подсоединения к старой розетке шкаф должен обладать мощностью не выше 3,5 кВт.
2. б) Если человек проживает в старом доме наподобие «хрущевки», и ремонт производился много лет назад, то перед установкой шкафа придется заменить всю проводку.
3. в) Расстояние между нижней частью шкафа и полом — минимум 5 см. Если это возможно, то желательно увеличить это число до 8 см.
4. а) Фазу покрывают коричневым защитным покрытием и ее нужно подсоединить к клемме «L».

У духового шкафа есть много преимуществ по сравнению с газовыми собратьями – аппарат успешно применяют в качестве микроволновки, духовки, электрогриля. К тому же аппарат при желании можно постараться подсоединить к сети на кухне самому, не вызывая спецработника. Но, чтобы подключить его, потребуется тщательно разобраться в теме. После этого будет понятно, как правильно подключить духовой шкаф к электросети.

Определение: Духовой шкаф – это встраиваемый элемент кухонного оборудования для приготовления пищи.

Как подключить электрическую духовку к сети? Отвечаем на вопросы и следуем рекомендациям.

3 вопроса о монтаже

Не все знают, как подключить встраиваемую духовку и варочную панель. Сначала нужно разобраться со следующими моментами:

1. Аппараты выпускаются в нескольких экземплярах — независимые и зависимые от варочной панели. Зависимые модели духовки и панель подключают к единому питающему кабелю и соединяют между собой, соблюдая инструкции выпускающей компании. Независимый агрегат устанавливают отдельно, и если есть необходимость, дополнительно на него уже подключается газовая варочная поверхность.
2. Нужно узнать мощность. Когда она не превышает 3,5 кВт — производят установку к розетке. Если имеется в наличии в другой вариант, тогда надо использовать один силовой провод для распределительной коробки — с помощью неё как раз и нужно производить монтаж электродуховки.
3. Обязательно стоит выяснить, выдержит ли электрическая проводка, находящаяся в доме, подобные нагрузки. Этот вопрос — продолжение темы о мощности духового шкафа. Нужно понять, насколько подойдет проводка, которая уже имеется в доме. Если человек проживает в хрущёвке, и замена электропроводов не проводилась уже долгие годы, тогда кабель не справится. Провода нужно обязательно заменить перед установкой оборудования. Но, если хозяин квартиры или частного дома недавно произвел ремонт, и уверен, что жилы не сгорят от 16 ампер тока, тогда сразу стоит переходить к подсоединению.

В проводке должно присутствовать заземление. Если отсутствует, подключение категорически запрещено.

Ответив для себя на эти вопросы, человек поймет, будет ли ваш дом идеальным местом для подключения новой техники. В случае надобности, придется произвести замену проводки.

Если никаких проблем нет, тогда начинаем монтаж.

3 главных параметра корпуса

Посмотрите на картинках стандартные размеры современного духового шкафа:

Размеры

Применяется корпус, что может поместиться в кухонный гарнитур — так сохраняется внешний вид и экономится пространство. Производители позаботились о том, чтобы кухонный гарнитур производился по единым стандартам — это обеспечивает идеальное вхождение в него дополнительной кухонной техники. Именно поэтому, всё, что нужно хозяину квартиры — это аккуратно вставить электрический духовой шкаф на нужное место, расположенное под столешницей.

Уровень

После этого нужно всё аккуратно выровнять при помощи строительного уровня. Выравниванию придется уделить особое внимание, поскольку в случае даже небольших неровностей, эффективность подогрева сильно уменьшится. Если произвести неправильную установку, тогда с вероятностью 80% можно сказать, что техника сломается. И это в лучшем варианте, в худшем произойдет возгорание.

Регулировка

Обязательно применяйте строительный уровень для монтажа. Проверяйте, чтобы оборудование становилось максимально ровно по вертикали и горизонтали. Чтобы произвести выравнивание нужно регулировать показания вращением ножек. Этот процесс очень похож на установку на место посудомоечной машины. Чтобы духовка не перегрелась, нужно соблюдать требования, с помощью которых устанавливают шкаф в нужное место своими руками.

Размеры

1. Нужно соблюдать расстояния между корпусом и полом. Она равняется 5 см или даже увеличить до 8 см, если имеется такая возможность.
2. Обязательно нужно соблюсти воздушный зазор между боковыми стенками и кухонным гарнитуром — 5 см будет вполне достаточно. Но меньшее расстояние совершенно недопустимо.
3. Расстояние от задней стенки должно составлять минимум 4 см.

Без удлинителей

Необходимо позаботиться, чтобы около техники  располагалась розетка, если мощность оборудования свыше 3,5 кВт. Использовать для этой цели удлинитель не рекомендуется.

Это основные требования, которые нужно обязательно соблюдать при установке. Теперь нужно позаботиться только о подключении к электросети дома.

6 нюансов правильного электромонтажа

Это заключительная часть монтажа оборудования, к которому нужно относиться максимально ответственно — особенно, если принято решение самостоятельно подключить духовой шкаф к сети.

5 схем подключения

Но, если провода нужно вывести из распределительной коробки, то тут задача несколько осложнится, но она всё ещё выполнима.

1. Для начала потребуется отключить энергию на вводе — производится защита от неприятных последствий поражения электротоком.
2. Если из установленного корпуса не видно необходимого шнура, который тянется к сети, нужно найти клеммную колодку на обратной стороне. Используя надежный кабель ПВС или ВВГ, жилы необходимо поместить в нужные клеммы. Выбор провода осуществляется, ориентируясь на следующие данные:

Варианты проводов Варианты ВВГ

1. Второй конец проводника подключаем к жилам, тянущимся от щитка.
2. Нельзя путать цвета. Фаза — коричневого цвета. Ее подводим к клемме L. Ноль — синий — его подсоединяем к «N». Точка заземления имеет зелёный цвет. Ее нужно подсоединить к «PE».
3. Перед тем как подключить кабель, нужно удостовериться, что он справится с необходимыми нагрузками. Для этого следует провести расчёт сечения кабеля по мощности и току. Чтобы запитать шкаф, достаточно 3,5 кВт. Применяется кабель из меди, имеющий три жилы, и сечение в 2,5 мм.кв. Если нагрузка от оборудования будет больше, тогда нужно использовать 4 жилы и 4 мм.кв.
4. Нельзя забывать про собственную защиту, и исключить возможность короткого замыкания. С этой целью подключаем УЗО и автоматический выключатель. Под конец работы обязательно проверяем подключения.

Включаем электроэнергию при помощи распределительного щитка. Если не наблюдается никаких искр, а световая индикация функционирует как надо, тогда подключить удалось успешно.

Подключение духового шкафа к электросети своими руками завершено.

Установка и подключение встраиваемого духового шкафа

5 ответов на часто задаваемый вопрос о подключение духового шкафа к электросети своими руками

Духовка требует мощность в 3,5 кВт. И люди, не представляют, какое именно оборудование нужно применять для подключения. Чтобы произвести этот процесс, необходимы следующие материалы:

1. Трехжильный кабель ВВГнГ-LS 3 на 2,5 мм в квадрате.
2. Евро розетка на 16 А, которая имеет контакты под заземляющий проводник.
3. Вилка на 16 А. Лучше, чтобы она выполнялась в угловом расположении, поскольку так она будет занимать меньше места между задней стенкой.
4. Диффавтомат на 16 А, или УЗО с диффавтоматом.
5. Если возник вопрос о герметизации всех соединений, то это придется сделать, ведь шкаф располагается близко с краном. И не стоит допускать заливание в него воды.

Как избежать 4 ошибок при подключении  электрического для обычной розетки

Часто люди задаются вопросом о том, можно ли подключить новый духовой шкаф к розетке, которая уже довольно долгое время располагается в квартире и раньше предназначалась для включения электрического чайника, микроволновки или подобного прибора. Это делать разрешено, если хозяин дома избежит нескольких ошибок:

1. Мощность приобретенного шкафа не выше 3,5 кВт.
2. Розетка подключена трехжильным медным кабелем.
3. В электрическом щитке предварительно заменили старый автомат на диффавтомат, имеющий номинальный ток в 16 А.
4. Вилку к шкафу приходится подключать самому — в разных странах имеются различные формы розеток, а потому производитель никак не может точно угадать, какая вилка и розетка для нее у духового шкафа совпадет. При самостоятельном подключении нельзя ориентироваться исключительно на цвета жил. Крышку клеммной колодки надо разобрать, и проверить заведение проводов.

Еще важно знать 3 нюанса о подключении

1. На всякий случай придется позаботиться, чтобы шкаф беспрепятственно отключался. То есть, доступ к розетке должен быть свободный.
2. Различные удлинители не применять – не справятся с нагрузкой. В результате произойдет перегрев. Хозяев квартиры интересует, можно ли подключить варочную панель и духовку к одной розетке. Ответ тут только отрицательный.
3. После подключения установите максимальную мощность нагрева и запустите шкаф в работу. Проверьте, чтобы провода не искрили. После открываем дверцу и включаем вытяжку. Ждем, когда запах сгоревшей заводской смазки улетучится из помещения.

Топ 3 Д.Ш.

Чтобы быть уверенным в приобретении качественного аппарата, покупайте шкафы хороших фирм:

1. Bosh. Много положительны отзывов на духовой шкаф Bosch hbn431s3.
2. Gorenje.
3. Candy.

Производители на рынке подобной техники уже долгие годы, а потому гарантируют высокое качество сборки и работу без ошибок. Пользователи убедились в качестве и рекомендуют для покупки модели именно этих брендов.

Подключение духо-го шкафа к электросети и вароч-й панели можно произвести самостоятельно, если следовать инструкции. Выполняя рекомендации, человек поймет, как правильно установить духовку.

Но если появились вопросы, то сразу же стоит обратиться к спецработнику за консультационными услугами, поскольку нужно обеспечить безопасность своего жилища. Обученные работники ответят на вопросы и всегда помогут.

выбор проводов и автоматов, подключение без вилки

Прежде чем приобрести духовой шкаф для личных нужд потребуется разобраться с особенностями его монтажа на месте установки. Еще один важный вопрос – подключение духового шкафа к электросети, которое может быть выполнено самостоятельно. Подготовку к установке рекомендуется начать со знакомства с исполнениями этого образца бытовой техники.

Содержание

1. Виды духовых шкафов
2. Выбор места
3. Мощность духового шкафа
4. Особенности подключения встроенной духовки к электросети
5. Выбор силового кабеля и автомата
6. Тестирование
7. Безопасность эксплуатации

Виды духовых шкафов

Перед подключением духового шкафа нужно выяснить его мощность

Правильное подключение электрической духовки возможно в случае, если пользователь заранее разобрался с типом купленной модели. Она зачастую продается в комплекте с варочной панелью, а иногда – отдельно. По этому признаку изделия делят на зависимые и независимые образцы. Согласно инструкции первые из них должны подключаться к источнику электроэнергии вместе с панелью, что заметно усложняет предстоящие работы. Как правило, эти два изделия располагаются рядом и имеют общую панель управления.

Между собой приборы соединяются отдельным кабелем, обеспечивающим их совместную коммутацию в процессе эксплуатации.

Независимые духовки – это полностью автономные устройства, подключение которых к источнику электроэнергии ничем не обусловлено. В связи с этим зону их установки в пределах кухни можно выбирать по своему усмотрению, что следует отнести к преимуществам моделей без плиты.

Выбор места

Перед установкой духового электрического шкафа потребуется провести целый ряд подготовительных операций.

• В первую очередь следует определиться с местом, где предполагается установить изделие. Его выбор зависит от требований строительных норм, а также от типа приобретенной духовки (открытая или встраиваемая модель).
• Необходимо подобрать зону размещения соединительной колодки или розетки (при ее наличии в комплекте).
• Также следует оценить возможность установки вытяжки в выбранном для шкафа месте.

Эти факторы важны, потому что они косвенно влияют на порядок подключения к электрической сети.

В зависимости от места будет подбираться длина прокладываемого до него силового кабеля и зона монтажа розетки с контактом для заземления.

Мощность духового шкафа

Классы энергопотребления духовых шкафов

Перед подключением электродуховки своими руками следует знать, что по уровню энергопотребления эти изделия подразделяются на несколько классов, обозначаемых буквами А, В и С. В соответствии с этим принципом классификации все модели относятся к различным группам по экономичности. Указанная разбивка напрямую связана с показателем мощности духового шкафа, независимо от его размера и исполнения (встраиваемая это модель или нет).

Минимальным потреблением отличаются экономичные изделия, относящиеся к классам «А+» и «A++» (соответствует электрической мощности до 0,6 кВт). Типовое значение для большинства моделей колеблется в диапазоне от 1-го до 4-х кВт. Ориентируясь на эти показатели, можно просчитать электрические параметры подводимой к ним питающей линии, включая сечение рабочих жил кабеля и уставку защитного автомата.

Для рядового потребителя такая классификация интересна с точки зрения быстроты приготовления блюд в духовке. Между мощностью агрегата и скоростью готовки существует прямая связь. Для оптимального нагрева специалисты советуют выбирать модели мощностью не более 2,5-3-х кВт. Это гарантирует быстрое приготовление пищи при рабочих температурах около 220 градусов, достаточных для качественной термической обработки.

Особенности подключения встроенной духовки к электросети

Перед тем как подключить духовой шкаф к электричеству важно знать, что включать ее в бытовую электросеть можно напрямую (через специальную колодку). При наличии в комплекте специальной розетки с заземлением подключиться к линии можно с ее помощью.

Для монтажа потребуется схема, приводимая в прилагаемой к изделию инструкции. В ней все контакты имеют маркировку по цвету, в соответствии с которой становится понятным, куда должен подводиться фазный, а куда – нулевой провод. Там же обозначены перемычки, позволяющие сформировать нужные цепи подачи питания 220 или 380 Вольт.

Выбор силового кабеля и автомата

Чтобы понять, как духовые шкафы подключают в розетку 220В, сначала потребуется разобраться с вопросом подводки к ней электропитания. При изучении ее схемы важно учесть следующие моменты:

• Для энергоснабжения духовки потребуется отдельная линия с автоматом на номинальный ток срабатывания не менее 32 Ампера.
• Сечение жил прокладываемого провода выбирается с тем расчетом, чтобы он не перегревался при максимальной нагрузке (не менее 4-х квадратных миллиметров).
• Для питания духового шкафа потребуется трехжильный кабель с заземляющей шиной.
• При его прокладке учитываются требования ПУЭ, в которых указываются допустимые расстояния от элементов строения и других коммуникаций.

Требованиям ПУЭ нужно следовать, даже если в квартире предусмотрена двужильная проводка. Это позволит в дальнейшем (при монтаже новой электросети) не заниматься обновлением линии питания духовки.

После решения вопросов с подводкой важно разобраться с тем, как лучше подключать духовку – с использованием розетки или посредством колодки. Выбор варианта включения зависит от многих факторов, а также от предпочтений хозяина. С одной стороны закрепленная на стене и закрытая крышкой колодка обеспечивает более надежный контакт, чем самая мощная розетка. Однако по простоте подсоединения проводки и ее отключения от сети она явно проигрывает розеточному соединению, при котором необходимо просто вынуть вилку.

Применение колодки оправдано при наличии отдельного автомата, которым духовка отключается вручную.

Еще один случай, когда без колодки никак не обойтись – если приобретенная модель духового шкафа рассчитана на трехфазное питание. Этот вариант больше подходит для владельцев частных домов, в которых подсоединить силовой трехфазный кабель удается только через клеммные контакты.

Тестирование

Перед тем как окончательно устанавливать духовой шкаф на рабочее место, рекомендуется протестировать его на работоспособность. Для этого следует включить подающий на него питание автомат и проверить с помощью тестера напряжение на колодке или клеммах розетки. Прибор должен показывать значение 220 Вольт или чуть больше, которое после отключения автомата сразу исчезает. По завершении тестирования можно смело включать духовку в работу, а затем попробовать что-нибудь приготовить в ней.

Безопасность эксплуатации

Подключение УЗО для духовки

Для безопасной эксплуатации духовки, которую удалось встроить в кухонную мебель или расположить отдельно, потребуется защитить пользователя от случайного попадания на ее корпус опасного потенциала. Для этого в коммутирующих изделиях предусмотрена специальная клемма, имеющая электрическое соединение с системой защитного заземления.

Некоторые специалисты советуют включать в цепь питания устройство защитного отключения, срабатывающее от малейших токов утечки. Вариант защиты с УЗО имеет смысл применять в тех случаях, когда в квартиру заводится двухжильный кабель питания, то есть надежное и полноценное заземление в ней отсутствует.

сечение кабеля, номиналы автоматов, место под розетку

При покупке мощной бытовой техники неизбежно возникает вопрос о ее установке и подключении. Можно, конечно, довериться мастеру, но подключение духового шкафа обходится в 25$. И это если проводка уже есть. То есть, за то, чтобы включить в розетку, установить на место, прикрутить к торцам кухонного шкафа. Если же надо тянуть проводку, стоимость работы возрастает в разы. Потому многие задумываются о том, чтобы сделать все самостоятельно.

Содержание статьи

• 1 Проводка, ее сечение и автоматы
  • 1.1 Сечение жил и номинал автомата
  • 1.2 УЗО — надо или нет
  • 1.3 Способы прокладки проводки
• 2 Подключение духового шкафа к электричеству: варианты
• 3 Выбор места для розетки
• 4 Установка клеммной колодки
• 5 Подключение кабеля/шнура к духовому шкафу
  • 5.1 К сети 220 В
  • 5.2 К сети 380 В

Проводка, ее сечение и автоматы

Подключение духового шкафа своими руками требует знания некоторых правил — последовательно расскажем обо всем. Продумывая нюансы, первое что надо сделать — оценить состояние действующей проводки и узнать ее сечение. Если проводка прокладывалась недавно, сделана по всем правилам, на розеточную группу идет кабель 2,5 мм и стоит автомат на 16 А (или больше), можно любой духовой шкаф подключать при помощи сетевого шнура, вилки и розетки. Все действительно просто, но есть минусы:

• Во время работы духовки включить какую-то мощную технику в ту же розеточную группу невозможно — будет выбивать автомат.
• Периодически придется менять оплавленные розетки, так как на длительное пропускание значительных токов они не рассчитаны.

Если вы согласны с этим, подключение духового шкафа действительно очень простое: установили, закрепили, включили.

Закладывать проводку под подключение бытовой техники желательно на стадии ремонта

На старые провода подключать солидную нагрузку нежелательно, но если состояние проводки нормальное, она трехжильная с нормально работающим заземлением, это возможно. Чтоб проверить состояние изоляции, измеряем сопротивление изоляции жил. Делают это при помощи мегаомметра. При соответствии нормам (не менее 0,5 МОм) духовой шкаф можно подключать. Один важный момент: сечение провода должно быть не менее 2,5 мм² (медь), и установлен автомат подходящего номинала (16 А).

Сечение жил и номинал автомата

Если придется тянуть новую линию, для начала надо определиться с сечением жил кабеля. В среднем максимальная потребляемая мощность духовых шкафов — 3-3,8 кВт. Но это — пиковые нагрузки, в которых оборудование работает очень редко. В обычном режиме потребление редко бывает больше 2 кВт.

Тем не менее, правильно рассчитывать проводку именно для максимального потребления. Для кабелей с медными жилами рекомендуемое сечение  — 2,5 мм², автомат — на 16 А. Это с солидным запасом по мощности (рекомендованная нагрузка до 5,9 кВт), но именно таковы рекомендации практически всех производителей и только при таких условиях они сохраняют свои гарантийные обязательства.

Таблица выбора сечения кабеля

Еще один нюанс: вся современная бытовая техника рассчитана на наличие заземления. Потому кабели используют трехжильные. Для прокладки в доме или квартире использовать можно ВВГнг, ВВГнгLs и другие его негорючие разновидности. Также подходит NYM. эти кабели оптимальна по соотношению цена/качество. Нужны будут трехжильные — 3*2,5. Только при выборе измерьте диаметр провода и посчитайте сечение. Слишком многие производители стали для экономии делать жилы тоньше, чем заявлено. Потому контроль обязателен.

При установке более мощных духовых шкафов — со встроенными парогенераторами — рекомендуют использовать кабели с сечением провода 4 мм². На линию ставят автомат на 25 А.

Вообще, подключение духового шкафа к электричеству с рекомендациями по применяемому кабелю и номиналам защитных средств (автоматов) подробно описано в паспорте изделия. И лучше прислушаться к рекомендациям производителя. Они не заинтересованы в поломках собственной продукции и выдают рекомендации с запасом прочности.

УЗО — надо или нет

Кроме автоматического защитного выключателя на духовой шкаф рекомендуют устанавливать УЗО. Автомат защищает линию от перегрева и от токов короткого замыкания. При этом от пробоя на корпус защитить он не в состоянии, а это — реальная опасность. Именно потому рекомендуют ставить связку УЗО + АВ или дифавтомат (устройство, в котором совмещены все функции). Тогда при пробое изоляции на корпус или при случайном прикосновении к фазе никто не пострадает.

Схема подключения духового шкафа с УЗО

Выбор номинала УЗО прост: на ступень выше автомата. Если на линии стоит автомат на 16 А, УЗО должно быть на 25 А. Также надо выбрать ток утечки. Для выделенных линий это 10 мА.

Способы прокладки проводки

Вообще проводку принято прокладывать скрытно — в штукатурке или штробах. Но это пыльная и разрушительная работа, которая оставляет заметные следы. Хорошо, если можно все легко исправить переклеив обои или перекрасив стены. Если нет, придется использовать другие способы прокладки кабеля.

Первый способ — проложить в кабель-каналах. Это пластиковые или металлические короба, в которые укладываются кабели. Они прикручиваются к стенам и имеют съемные крышки. Эстетичность такого решения спорна. В некоторых случаях просто протянутый кабель привлекает меньше внимания. Другое дело, что по горючим основаниям (деревянным стенам или перекрытиям) тянуть его надо в гофре и это точно заметно. В общем, вариант возможный, но не очень красивый.

Прокладка в кабель канале и специальном плинтусе

Второй способ — протянуть линию в специальных плинтусах. Они выше и шире обычных, но зато провод можно дотянуть скрытно, он защищен от механических повреждений и эстетичность этого решения на высоте. К тому же выполняется легко, без пыли и особых проблем.

Подключение духового шкафа к электричеству: варианты

Есть несколько способов подключить духовой шкаф к электросети:

Некоторые производители на заводе устанавливают сетевые шнуры. Они подключены к расположенной на задней панели клеммной колодке. Этот шнур можно снять. На гарантию это не влияет. Вместо него на соответствующие клеммы заводят шнур, который идет напрямую от щитка или от автомата, установленного недалеко от оборудования. Второй вариант используется, если к одной мощной линии подключается несколько устройств. В этом случае до кухни тянут один мощный провод, скажем, сечением 6 мм2. Заводят его в маленький бокс, в нем устанавливают два или больше автоматов (по числу подключаемой техники) и от них уже тянут линии к оборудованию.

Выбор места для розетки

Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично. Потому ищут скрытый способ установки. Вот тут и возникает проблема: надо найти такое место, чтобы было легко включать/выключать оборудование и чтобы было безопасно (исключить возможность попадания воды, пыли, грязи, механических повреждений). Есть несколько вариантов решения задачи:

Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.

Установка клеммной колодки

Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи. Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.

В клеммных колодках «старого» образца — карболитовых — контакты открыты, такую колодку лучше установить в маленьком боксе. Чтобы не переплачивать за бокс, можно использовать стандартную распаечную коробку. В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.

Вариант установки клеммной колодки для подключения духового шкафа

Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.

При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший. Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного. Это важно. Будьте внимательны.

Подключение кабеля/шнура к духовому шкафу

Подключение духового шкафа часто связано с необходимостью подключить кабель или шнур. Для этих целей на задней стенке корпуса есть клеммная колодка. Она прикрыта крышечкой. Крышка может быть металлической или пластиковой, держится на защелках или винтах. Варианты у разных производителей разные, но ошибиться невозможно — больше ничего нет.

К сети 220 В

Для начала снимаем крышку. Под ней видим клеммы с подключенными с одной стороны разноцветными проводами. Если подключать духовой шкаф собираетесь к сети 220 В, клемм будет намного больше чем проводов. Некоторые соединены перемычками. Они должны быть установлены, но проверить можно. Вообще схема установки перемычек обязательно есть на корпусе. Она может быть выдавлена (как на фото) или нарисована (наклейка).

Какие должны стоять перемычки на духовом шкафу при подключении к сети 220 В

Для однофазной сети в 220 В должны стоять три перемычки. Две соединяют фазы — первый, второй и третий выход. И одна стоит между четвертым и пятым.

Куда подключать шнур

Провода от кабеля/шнура подключаются так:

• К третьему фаза.
• К пятому — нейтраль. Провод синего или голубого цвета.
• К нулевому (может быть перед первым или после пятого) — заземление. С желто-зеленой окраской.

Подключение должно быть именно в такой последовательности. Тогда к трехконтактной вилке подключать провода надо в таком порядке: на верхний штырь — желто-зеленый, на правый — фазный, на левый — нулевой (голубой).

К сети 380 В

При подключении к трехфазной сети перемычка остается только одна — на четвертой и пятой клемме.

Установка перемычек под сеть 380 В

Подключение проводников шнура согласно следующей схеме.

Подключение шнура к духовому шкафу для трехфазной сети

Как подключить электрическую духовку и варочную панель

Электрические плиты и духовки часто используются на домашней кухне. При этом выбор типа печи не зависит от наличия газа в доме. Однако это мощные электроприборы и рекомендации по их подключению необходимо соблюдать. Следует отметить, что электропроводка должна быть рассчитана на мощность этих потребителей во избежание аварийных ситуаций. В этой статье мы поговорим о тонкостях подключения к сети кухонного электрооборудования.

Определитесь с моделью

Если у вас установлена ​​и электрическая духовка, и варочная панель, первое, что вам нужно сделать, это определиться с моделями и рекомендациями производителей. На что обращать внимание при подключении:

1. В некоторых случаях плита и духовка подключаются независимо друг от друга, но если это модели из комплекта одного производителя, то нужно смотреть в инструкции, может и стоит быть на связи.

2. Подключение шнура к электроплите, в зависимости от производителя шнур может быть съемным или несъемным. В моделях со встроенным шнуром Бош такой есть, заменить нет возможности, он закреплен в пластине, если нужно будет его удлинить, то придется его обрезать и подключать с помощью клеммников, гильз или по-другому.

Подключение к сети

Обычно бытовые розетки выдерживают ток до 16А, такой ток потребляют приборы мощностью до 3,5 кВт. Поэтому, если мощность вашей плиты и электрической духовки находится в этом диапазоне, то можно подключать к розетке.

Мощные платы могут потребовать наличия трехфазного ввода, если это не так, то придется выходить из положения изменением подключения ТЭНов, включив все параллельно. Тогда мощность, скорее всего, выйдет за пределы 3,5 кВт. Затем нужно подключить провода напрямую к автомату с током до 32А. Подбирается в соответствии с реальным потреблением и небольшим запасом (20-40% будет более чем достаточно), подойдет автоматический выключатель с маркировкой типа С32.

Стоит отметить, что есть вилки на 32А, они довольно большие по размеру, а их штырьки имеют необычную круглую форму, и прямоугольную. Подключаются следующим образом:

Схема подключения для разного количества фаз и величины напряжений должны быть указаны на корпусе устройства или в инструкции. Типа такие:

Обратите внимание, что каждый из контактов пронумерован, а на схеме указано, где должны быть установлены перемычки.

В нижней или верхней части на задней стороне обычно имеется окно, через которое осуществляется подключение.

Перемычки могут быть установлены по вашему усмотрению, в соответствии с распространенным типом сети в конкретном регионе. Обратите внимание на фото, под провода уже установлены заводские медные перемычки похожие на шины, но лучше лишний раз убедиться.

В примере на фото каждая из клемм пронумерована. Если таких перемычек нет, сделайте их сами из кусочков проволоки. На фото провода подключены напрямую к клеммам, но лучше это делать с помощью круглых клемм (кабельных наконечников).

Это может выглядеть так:

Запомните:

На кухне, особенно возле плиты, обычно жарко и влажно, это усугубляет работу как кабелей, так и самих приборов. Отсюда повышенный риск поражения электрическим током.

В любом случае подключение должно производиться через УЗО, а корпус крайне желательно заземлить.

Для подключения электроплиты и духовки можно использовать как гибкие кабели, так и монолитные, например, ВВГ 3х2,5 и другие подходящие.

Не подсоединяйте использованный кабель. Как правильно подобрать сечение кабеля под конкретную нагрузку Ранее на сайте была опубликована статья.

Схема подключения электроплиты через УЗО и автомат к однофазной и трехфазной электросети представлена ​​ниже:

Что нельзя делать при подключении электроплиты: советы и рекомендации

Если при ремонте на кухне вы не предусмотрели замену электропроводки, то должны четко осознавать, что старые алюминиевые кабели не рассчитаны на такие нагрузки, даже если ранее также были установлены электроплиты и духовки. Рекомендуется использовать медь, чтобы не прокладывать кабель в стене, после отделочных работ его можно прокладывать наружными способами, например, в кабель-канале.

Линия должна идти прямо от автомата открывания и к ней подключаются только электроплита и духовка.

Нельзя подключать плиту и духовку одновременно через тройники или удлинители — ничего не получится.

Если переподключаете старую электроплиту — замените вилку, возможно она старого образца и уже изношена. Это не займет ни времени, ни финансовых средств, но улучшит контакт и снизит нагрев розетки, а это избавит вас от проблем в будущем.

Установка

Встраиваемые модели сейчас очень популярны. Они прекрасно вписываются в комплект кухонной мебели, но нужно учитывать габариты, чтобы все шло хорошо. Стоит сказать, что просто задвинуть электрическую духовку вместо кухонного стола не получится. Необходимо выдерживать небольшие допуски для нормального функционирования устройств. Они также выполняют роль вентиляции, охлаждая корпус.

На изображении ниже показаны приблизительные размеры:

• расстояние от дна духовки до пола 5-8 см;

• от боковых стенок корпусной и кухонной мебели — 5 см;

• между задней стенкой и стеной — 4 см.

Вывод

Подытожим — как подключить электрическую духовку и варочную поверхность:

1. От вводного автомата должен идти отдельный кабель питания, больше к нему ничего не подключается.

2. Пластина подключена к УЗО и отдельному выключателю.

3. При подключении через розетку — вилка должна иметь возможность войти и устойчиво в ней оставаться, плиты мощностью до 3,5кВт подключаются к обычной розетке 16А, а более мощные к большой розетке 32-40А или прямо к машине.

Как подключить электрическую духовку к сети

Преимущество электрической духовки по сравнению с газовой заключается в более широком спектре возможностей. Его можно использовать в доме с газом как электрогриль, микроволновку и, собственно, духовку. При этом допускается подключение модели, работающей от электричества, без вызова специалиста, что также является плюсом данного варианта. Не знаете, как подключить электрическую духовку к сети самостоятельно? Далее мы предоставим не только суть электромонтажа, но и пошаговую технологию монтажа в кухонном гарнитуре!

• Шаг 1. Выберите способ установки
• Шаг 2. Установите корпус на место
• Этап 3 — Подключение

Шаг 1. Определите способ установки



В первую очередь необходимо определить следующие пункты:

1. Модель духового шкафа зависит от варочной панели или независима (подключена или не подключена к варочной панели)? В первом случае нужно подключить панель и духовку к одному кабелю питания, при этом оба устройства должны быть соединены между собой согласно рекомендациям производителя. Отдельно можно установить независимую электрическую духовку, а на нее поставить газовую плиту (она экономичнее).


2. В чем сила технологий? Если мощность не выше 3,5 кВт, допускается использовать подключение к розетке. В противном случае рекомендуется вывести из распределительной коробки отдельный силовой провод, которым необходимо подключить электрическую духовку.
3. Выдержит ли проводка в доме такие нагрузки? Продолжаем вопрос мощности электрической духовки и определяемся, как проложена подходящая проводка по дому. Если вы живете в хрущевке, то при этом замена проводки в квартире не производилась, конечно, кабель не выдержит токовых нагрузок более 3,5 кВт и придется полностью менять трассу проводки. Если вы недавно делали ремонт и уверены, что жилы кабеля выдерживают токи в пределах 16А, можете не волноваться и приступать к монтажным работам. Также следует отметить, что проводка обязательно должна быть заземлена. Не подключайте электрическую духовку к вилке без заземления.

Решив все эти вопросы и создав благоприятные условия для установки оборудования, можно приступать дальше — непосредственно к установке!

Шаг 2 — Установка корпуса на место

Чаще всего используют корпус встроенной в кухню техники, что позволяет сохранить интерьер кухни и сэкономить свободную площадь помещения. Современные производители мебели и техники создали единый стандарт, чтобы чехол идеально вписался в специально предназначенный для этого отсек гарнитура. Все, что вам нужно, это аккуратно установить электрическую духовку на свое место под столешницей (как показано на фото) и строго выровнять ее.

Обращаем Ваше внимание на то, что любой перекос негативно скажется на эффективности обогрева. Более того, неправильный монтаж в 80% случаев является причиной выхода оборудования из строя!

С помощью строительного уровня отрегулируйте корпус так, чтобы он был ровным как в горизонтальной, так и в вертикальной плоскости. Выравнивание производится путем откручивания ножек, собственно, как и при установке посудомойки. Чтобы печь не перегревалась во время работы и не ломалась раньше времени, рекомендуем вам учесть следующие требования, которые позволят правильно установить электрическую духовку своими руками:

1. Расстояние от дна корпуса до пола должно быть не менее 5 см, лучше 8.
2. Воздушный зазор между кухонным гарнитуром и боковыми стенками духовки должен быть 5 см.
3. Расстояние от задней стенки должно быть не менее 4 см.
4. Убедитесь, что рядом с оборудованием установлена ​​розетка (если мощность не превышает 3,5 кВт). Крайне запрещено подключение через удлинитель, если конечно вы не сделали удлинитель своими руками!

Вот и все требования для установки электрической духовки на кухне. Последнее, что осталось, это подключиться к электросети. Если вас смущает абзац — отступ снизу, рекомендуем посмотреть видео, где наглядно показана установка духовки согласно требованиям производителя:

Правильная установка на кухне

Шаг 3 — Электропроводка

Итак мы подходим к завершающей части процесса, в которой вам необходимо самостоятельно подключить электрическую духовку к сети. О том, как подключиться к обычной розетке, говорить не будем, все и так очевидно. Если вы решили вывести провод из распределительной коробки, то тут дело обстоит немного сложнее.

В первую очередь необходимо отключить электричество на вводе, чтобы обезопасить себя от поражения электрическим током. Если шнур для подключения к сети не вытягивается из корпуса, нужно найти клеммную колодку с задней стороны и проводом ПВС или ВВГ подходящего сечения завести провода в соответствующие клеммы. Другой конец проводника необходимо подключить к подводящим проводам (от распределительной коробки). Обязательно соблюдайте цветовую маркировку проводов: фаза (коричневый) идет на клемму L, ноль (синий) на «N», заземление (зеленый) на «PE».

Перед подключением кабеля убедитесь, что он способен выдерживать токовые нагрузки. Для этого производят расчет сечения кабеля по мощности и току. Обычно для питания электрической духовки мощностью 3,5 кВт используется трехжильный медный кабель сечением 2,5 мм2. Если нагрузка больше, рекомендуется использовать проводник с жилами 4 мм. кв.

Кроме того, необходимо защитить себя от поражения электрическим током, а также само оборудование от короткого замыкания и перегрузок. Для этого необходимо подключить УЗО и автоматический выключатель, как показано на схеме ниже. О том, как выбрать УЗО и автоматический выключатель, мы уже говорили, с чем советуем ознакомиться!

В завершение необходимо проверить правильность установки и подключения электропечи и затем включить электричество на распределительном щите. Если ничего не искрит и световая индикация работает, значит, вы своими руками все правильно подключили!

Также рекомендуем посмотреть видео инструкцию, на которой более подробно показан процесс подключения:

Вариант 1 — Подключение через розетку

Вариант 2 — подключение электродуховки и варочной панели

Надеемся, что теперь вы знаете, как подключить электродуховку к сети своими руками.

Правильная установка на кухне

Вариант 1 — подключение через розетку

Вариант 2 — подключение электрической духовки и варочной панели

Опубликовано: 11.02.2015 Обновлено: 06.11.2017 1 Комментарий

Как подключить умные устройства к приложению SmartHQ

Когда вы не можете быть в двух местах одновременно, умные устройства Café помогут вам. Вы можете с удобством уменьшить температуру духовки во время приветствия гостей, а затем проверить запас льда, наливая новые напитки. Его легко настроить и использовать, просто:

Чтобы начать пользоваться своей умной техникой, загрузите бесплатное приложение SmartHQ™ для своего смартфона Apple или Android.

• Загрузите в Apple App Store
• Загрузите в Google Play

После загрузки откройте приложение и войдите в систему или создайте учетную запись. Если вы войдете в систему, вы попадете прямо на экран приветствия.

При создании учетной записи вам необходимо заполнить необходимую информацию и зарегистрироваться. Затем вы получите электронное письмо для подтверждения вашей учетной записи. После подтверждения вы можете войти в приложение.

Дальнейшие действия зависят от марки и типа подключаемого устройства. Выбрав марку, выберите категорию устройства, а затем тип устройства, которое вы подключаете.

Подключение вашей плиты или настенной духовки

Настройка зависит от вашего прибора и его органов управления:

Плита — применяется ко всем интеллектуальным плитам
Настенная духовка (сенсорный ЖК-экран или сенсорная панель) — имеет кнопки (сенсорный ЖК-экран или сенсорная панель) ) для управления духовкой
Настенная духовка (ручка) — имеет ручку для управления духовкой

Если вы не уверены, какой у вас тип управления, откройте приложение SmartHQ и войдите в свою учетную запись. На главном экране нажмите знак «плюс» (+), чтобы открыть экран «Добавить устройство». Нажмите восклицательный знак (!) рядом с «Диапазон», «Настенная духовка (ручка)» или «Настенная духовка (сенсорный ЖК-экран или сенсорная панель)», чтобы просмотреть изображение каждой панели управления.

Как только вы узнаете, какой у вас тип управления, подключите устройство, следуя этим инструкциям:

• Войдите в приложение SmartHQ
• На главном экране нажмите знак «плюс» (+), чтобы открыть экран «Добавить устройство».
• Выберите вариант плиты или настенной духовки, соответствующий панели управления, чтобы перейти к экрану приветствия. Нажмите ОК.
• На панели управления плитой или настенной духовкой выберите «Дистанционное включение». Для этого следуйте этим инструкциям в зависимости от типа вашего устройства:
• Диапазон — нажмите и удерживайте кнопку «Удаленное включение», пока на дисплее не начнет мигать значок WiFi. Выберите «Далее» в приложении.
• Настенная духовка (ЖК-сенсорный экран или сенсорная панель) — нажмите и удерживайте кнопку «Дистанционное включение», пока на дисплее не начнет мигать значок WiFi. Выберите «Далее» в приложении.
• Настенная духовка (ручка) — поверните ручку управления духовкой в ​​положение «Дистанционное включение» и держите ручку температуры в положении «Выкл.». Нажмите и удерживайте маленькую ручку «Push to Enter» (кнопку), пока на дисплее не начнет мигать значок WiFi. Выберите «Далее» в приложении.
• Найдите этикетку «Информация о подключенном устройстве» внутри духовки, вокруг дверцы. Нажмите «Далее.
• В приложении введите пароль, указанный на этикетке «Информация о подключенном устройстве». Выберите «Далее» в приложении.
• Вам будет предложено перейти к настройкам WiFi вашего телефона и подключиться к сети, указанной на информационной этикетке. Если вы не знаете, как перейти к настройкам Wi-Fi, нажмите «Показать как» в приложении.
• На телефонах Android вы можете увидеть «Отключить Smart Network Switch» в инструкциях к приложению. Нажмите «Показать, как», чтобы получить инструкции по отключению этой функции. Вариант может варьироваться в зависимости от телефона; поищите другие параметры, такие как «Автоматическое переключение сети», «Проверить наличие интернет-службы» или «Избегать плохих сетей».
• При подключении к сети начнется обмен данными между приложением и устройством.
• После успешного подключения к сети вы увидите экран «Выберите домашнюю сеть». Найдите в списке имя своей домашней сети Wi-Fi и введите пароль, чтобы снова подключить устройство к домашней сети.
• Если вы не видите свою домашнюю сеть в списке сетей WiFi, выберите вариант «Другое» и самостоятельно введите имя сети и пароль.

После ввода сети и пароля приложение и устройство подключатся, и приложение отобразит «Поздравляем».

Подключение холодильника

Интеллектуальные холодильники Café поставляются с двумя типами панелей управления: с сенсорными ЖК-дисплеями или с кнопочными или емкостными сенсорными элементами управления. Если вы не уверены, какой у вас тип, откройте приложение SmartHQ и войдите в свою учетную запись. На главном экране нажмите знак «плюс» (+), чтобы открыть экран «Добавить устройство». Нажмите восклицательный знак (!) рядом с «ЖК-дисплей холодильника» или «Холодильник (Cap Touch)», чтобы просмотреть изображение каждой панели управления.

Как только вы узнаете, какой у вас тип управления, подключите устройство, следуя этим инструкциям:

Для ЖК-дисплея:

Войдите в приложение SmartHQ.

• Выберите ЖК-дисплей.
• На холодильнике нажмите «WiFi» на дисплее, а затем нажмите «Включить». Убедитесь, что значок WiFi мигает на ЖК-дисплее.
• На дисплее холодильника отобразятся идентификатор сети и пароль. Введите пароль с дисплея в поле «Пароль» в приложении. Выберите «Далее» в приложении.
• Вам будет предложено перейти к настройкам WiFi вашего телефона и подключиться к сети, указанной на информационной этикетке. Если вы не знаете, как перейти к настройкам Wi-Fi, нажмите «Показать как» в приложении.
• На телефонах Android вы можете увидеть «Отключить Smart Network Switch» в инструкциях к приложению. Нажмите «Показать, как», чтобы получить инструкции по отключению этой функции. Вариант может варьироваться в зависимости от телефона; поищите другие параметры, такие как «Автоматическое переключение сети», «Проверить наличие интернет-службы» или «Избегать плохих сетей».

После подключения к сети вернитесь в приложение и нажмите «Далее». Это запустит связь между приложением и холодильником.
После успешного подключения к сети вы увидите экран «Выберите домашнюю сеть». Найдите в списке имя своей домашней сети Wi-Fi и введите пароль, чтобы снова подключить устройство к домашней сети.
Если вы не видите свою домашнюю сеть в списке сетей WiFi, выберите вариант «Другое» и самостоятельно введите имя сети и пароль.

После ввода сети и пароля приложение и устройство подключатся, и приложение отобразит «Поздравляем! Наслаждайтесь подключенным устройством!»

Для кнопочного управления:

• Войдите в приложение SmartHQ.
• Выберите опцию касания крышки.
• Нажмите и удерживайте кнопки «Вода» и «Свет» одновременно, пока на дисплее не начнет мигать значок WiFi.
• На дисплее холодильника отобразятся идентификатор сети и пароль. Введите пароль с дисплея в поле «Пароль» в приложении. Выберите «Далее» в приложении.
• Вам будет предложено перейти к настройкам Wi-Fi вашего телефона и подключиться к сети, указанной на ярлыке «Информация». Если вы не знаете, как получить доступ к настройкам Wi-Fi, нажмите «Показать как» в приложении.
• На телефонах Android вы можете увидеть «Отключить Smart Network Switch» в инструкциях к приложению. Нажмите «Показать, как», чтобы получить инструкции по отключению этой функции. Вариант может варьироваться в зависимости от телефона; поищите другие параметры, такие как «Автоматическое переключение сети», «Проверить наличие интернет-службы» или «Избегать плохих сетей».
• После подключения к сети вернитесь в приложение и нажмите «Далее». Это запустит связь между приложением и холодильником.
• После успешного подключения к сети вы увидите экран «Выберите домашнюю сеть». Найдите в списке имя своей домашней сети Wi-Fi и введите пароль, чтобы снова подключить устройство к домашней сети.
• Если вы не видите свою домашнюю сеть в списке сетей WiFi, выберите вариант «Другое» и самостоятельно введите имя сети и пароль.

После ввода сети и пароля приложение и устройство подключатся, и приложение отобразит «Поздравляем! Наслаждайтесь подключенным устройством!»

Подключение посудомоечной машины

• Войдите в приложение SmartHQ.
• На главном экране нажмите знак «плюс» (+), чтобы открыть экран «Добавить устройство». Выберите «Посудомоечная машина», чтобы перейти на экран приветствия. Нажмите ОК.
• На панели управления посудомоечной машины нажмите и удерживайте кнопки «Темп. стирки» и «Сушка» в течение 3 секунд, пока на дисплее не появится сообщение «Готово к подключению». Нажмите «Далее» в приложении.
• Нажмите кнопку «Пуск» на посудомоечной машине. На дисплее отобразятся имя сети и пароль.
• В приложении введите пароль, указанный на дисплее посудомоечной машины.
• Вам будет предложено перейти к настройкам WiFi вашего телефона и подключиться к сети, указанной на дисплее посудомоечной машины. Если вы не знаете, как получить доступ к настройкам Wi-Fi, выберите «Покажи мне, как» в приложении.
• На телефонах Android вы можете увидеть «Отключить Smart Network Switch» в инструкциях к приложению. Нажмите «Показать, как», чтобы получить инструкции по отключению этой функции. Вариант может варьироваться в зависимости от телефона; ищите другие варианты, такие как: автоматическое переключение сети; Проверить наличие интернет-сервиса; или Избегайте плохих сетей.
• При подключении к сети начнется обмен данными между приложением и посудомоечной машиной.
• После успешного подключения к сети вы увидите экран «Выберите домашнюю сеть». Найдите в списке имя своей домашней сети Wi-Fi и введите пароль, чтобы снова подключить устройство к домашней сети.
• Если вы не видите свою домашнюю сеть в списке сетей WiFi, выберите вариант «Другое» и самостоятельно введите имя сети и пароль.

После ввода сети и пароля приложение и устройство подключатся, и приложение отобразит «Поздравляем! Наслаждайтесь подключенным устройством!»

Подключение автоматической эспрессо-кофемашины

• Войдите в приложение SmartHQ.
• На главном экране нажмите знак «плюс» (+), чтобы открыть экран «Добавить устройство».
• Выберите «Приборы для столешницы», затем «Эспрессо», затем выберите «Авто эспрессо», чтобы перейти на экран приветствия.
• Чтобы перевести устройство в режим сопряжения, одновременно нажмите и удерживайте кнопки Espresso и Americano в течение 3 секунд, чтобы включить функцию WiFi. Кофеварка издаст звуковой сигнал, подтверждающий действие, и загорится значок WiFi.
•  Следуйте инструкциям в приложении. ПРИМЕЧАНИЕ. При запросе пароля модуля GE Appliances он указан на наклейке на задней панели кофемашины.

После ввода сети и пароля приложение и устройство подключатся, и приложение отобразит «Поздравляем! Наслаждайтесь подключенным устройством!»

Подключение полуавтоматической эспрессо-машины

• Войдите в приложение SmartHQ.
• На главном экране нажмите знак «плюс» (+), чтобы открыть экран «Добавить устройство».
• Выберите «Приборы для столешницы», затем «Эспрессо», затем выберите «Эспрессо вручную», чтобы перейти к экрану приветствия.
• Чтобы перевести устройство в режим сопряжения, одновременно нажмите и удерживайте кнопки Single и Double в течение 3 секунд, чтобы включить функцию WiFi. Кофеварка издаст звуковой сигнал, подтверждающий действие, и начнет мигать индикатор WiFi. Когда устройство успешно подключено к WiFi, индикатор WiFi загорится.
•  Следуйте инструкциям в приложении. ПРИМЕЧАНИЕ. При запросе пароля модуля GE Appliances он находится на наклейке на задней панели эспрессо-кофемашины под резервуаром для воды.

После ввода сети и пароля приложение и устройство подключатся, и приложение отобразит «Поздравляем! Наслаждайтесь подключенным устройством!»

Подключение кофеварки

• Войдите в приложение SmartHQ.
• На главном экране нажмите знак «плюс» (+), чтобы открыть экран «Добавить устройство».
• Выберите «Настольные приборы», затем выберите «Кофеварка», чтобы перейти к экрану приветствия.
• Чтобы перевести устройство в режим сопряжения, нажмите и удерживайте Auto Brew и Температура кнопки одновременно в течение 3 секунд. Под дисплеем времени должен загореться символ WiFi. Теперь ваше устройство готово к сопряжению.
•  Следуйте инструкциям в приложении. ПРИМЕЧАНИЕ. При запросе пароля модуля GE Appliances он находится на наклейке на задней панели кофеварки.

После ввода сети и пароля приложение и устройство подключатся, и приложение отобразит «Поздравляем! Наслаждайтесь подключенным устройством!»

Проблемы с подключением?

Для получения дополнительной помощи звоните на линию поддержки Connected Home по телефону 1-800-220-6899 с понедельника по пятницу с 9:00 до 23:00 по восточному времени, в субботу и воскресенье с 9:00 до 15:00 по восточному времени или по электронной почте [email protected].

Введите свой почтовый индекс, чтобы получить самую последнюю информацию об оборудовании, доступном для доставки в ваш регион.

Как подключить смарт-устройство

CONTROL. УДОБСТВО. ПОДКЛЮЧЕНИЕ.

Выберите из приведенных ниже руководств, чтобы подключить Maytag ^® Smart Appliance и поместите мощь Maytag на свою ладонь.

Скачать приложение

Руководство по верхней загрузке

Руководство по фронтальной загрузке

ЗАГРУЗИТЕ ПРИЛОЖЕНИЕ MAYTAG ^™ И СОЗДАЙТЕ УЧЕТНУЮ ЗАПИСЬ

Откройте приложение Maytag ^™ , добавьте свое устройство и следуйте инструкциям, чтобы быстро приступить к работе. ¹

Ознакомьтесь с Условиями использования смарт-устройства Whirlpool Corporation и Уведомлением о конфиденциальности.

ПОДКЛЮЧЕНИЕ ИНТЕЛЛЕКТУАЛЬНОГО ПРИБОРА С ВЕРХНЕЙ ЗАГРУЗКОЙ*

шаг 1 из 10

Включите устройство и нажмите

Remote Enable .

шаг 2 из 10

Загрузите приложение Maytag

^™ и создайте учетную запись. ¹

шаг 3 из 10

Подключите мобильное устройство к WiFi.

СОВЕТ : Вы должны использовать частоту сети 2,4 ГГц, 5 ГГц работать не будет. Службы Bluetooth и определения местоположения должны быть включены.

шаг 4 из 10

Откройте приложение Maytag

^™ и добавьте устройство.

СОВЕТ . Приложение будет искать устройства поблизости, поэтому встаньте рядом с ними. Разрешить разрешения для обоих при открытии приложения в первый раз.

шаг 5 из 10

При обнаружении выберите устройство, которое вы пытаетесь подключить.

СОВЕТ : Если устройство не найдено, убедитесь, что устройство находится в правильном режиме (см. выше). В противном случае следуйте по пути справки в приложении.

шаг 6 из 10

Пресс

Пара .

СОВЕТ : Убедитесь, что код на устройстве совпадает с кодом на вашем мобильном устройстве.

шаг 7 из 10

Подтвердите сопряжение на устройстве, нажав

Старт .

СОВЕТ . Чтобы продолжить, необходимо подтвердить сопряжение как в мобильном приложении, так и на устройстве.

шаг 8 из 10

Нажмите

Подключим .

шаг 9 из 10

Введите пароль домашней сети.

Нажмите Следующий .

шаг 10 из 10

Назовите свое устройство и выберите

Готово .

ПОДКЛЮЧЕНИЕ ИНТЕЛЛЕКТУАЛЬНОГО ПРИБОРА С ПЕРЕДНЕЙ ЗАГРУЗКОЙ*

шаг 1 из 8

Загрузите приложение Maytag

^™ и создайте учетную запись.

шаг 2 из 8

Выберите

Добавить устройство .

шаг 3 из 8

Отсканируйте QR-код.

СОВЕТ . Найдите QR-код на этикетке устройства или вручную введите SAID и MAC.

шаг 4 из 8

Выберите тип продукта и номер модели.

шаг 5 из 8

Нажмите и

быстро отпустите кнопку Wifi Connect на устройстве.

СОВЕТ : НЕ удерживайте кнопку, это переведет прибор в неправильный режим. Если ваш прибор говорит «Удерживать 3 секунды», не обращайте внимания.

шаг 6 из 8

В приложении выберите свою сеть и введите свой пароль.

СОВЕТ : Если у вашего домашнего маршрутизатора есть выбор частотных диапазонов, обязательно используйте имя маршрутизатора с диапазоном 2,4 ГГц.

шаг 7 из 8

Появится экран с надписью «Подключение». Выполнение этих 4 шагов может занять до 2 минут.

СОВЕТ : Во время этого процесса индикаторы на устройстве будут мигать. Это нормально. Как только прибор будет подключен, он загорится постоянным белым светом.

шаг 8 из 8

Назовите свое устройство и начните использовать удаленные функции.

СОВЕТ : Не забудьте нажать кнопку «Удаленное включение» при использовании этих функций.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Проверьте маршрутизатор на соответствие каждому из следующих параметров:

Диапазон частот: Диапазон 2,4 ГГц IEEE 802. 11 b/g/n

Работа. Подключите телефон к сети SSID, которая поддерживает диапазон 2,4 ГГц. Если вы не уверены, обратитесь к документации поддержки вашего маршрутизатора, чтобы узнать, как определить правильный SSID. Некоторые маршрутизаторы будут поддерживать оба диапазона и использовать один и тот же SSID и пароль.

Безопасность: Безопасность Защищенный доступ WiFi WPA2

Поддержка сети: Минимум IPV4.

1. Если у вас возникли проблемы с подключением, сначала проверьте, находится ли ваше устройство в правильном режиме.
2. Если на приборе отображается обратный отсчет, значит, он работает в неправильном режиме.
3. Выключите устройство, а затем снова включите его.
4. Нажмите и быстро отпустите кнопку Wi-Fi Connect. НЕ удерживайте в течение 3 секунд, даже если кнопка требует этого.
5. Вернитесь в приложение, чтобы выполнить шаги подключения.
6. Если у вас по-прежнему возникают проблемы, обратитесь в Центр обслуживания клиентов по телефону (866) 333-4591, с понедельника по вторник с 8:00 до 18:00, со среды по пятницу с 9:00 до 18:00 по североамериканскому стандартному времени.

ЕСЛИ продукт не был распакован (например, продукт был профессионально установлен, циклы выполнялись дома)

1. Убедитесь, что устройство включено.
   1. Совет. Для подключения к домашней беспроводной сети во время этого процесса необходимо находиться рядом с устройством, а в нужном месте должен быть достаточный уровень сигнала Wi-Fi.
2. Загрузите приложение Maytag ^™ и создайте учетную запись.
3. На устройстве нажмите кнопку Remote Enable .
4. Убедитесь, что на экране устройства отображается сообщение «Используйте приложение Maytag ^™ для настройки WiFi».



или ЕСЛИ продукт находится в режиме распаковки (начальная настройка)

1. Убедитесь, что устройство включено.
2. Подтвердите язык, нажав Запустите (или следуйте инструкциям, чтобы выбрать другой язык).
3. Загрузите приложение Maytag ^™ и создайте учетную запись.
4. На устройстве нажмите кнопку Пуск, чтобы начать настройку WiFi.
5. Убедитесь, что на экране устройства отображается сообщение «Используйте приложение Maytag™ для настройки WiFi».

Что такое вход через социальные сети?



Социальный вход означает следующее:



IOS:

Войти с помощью Apple

Войти с помощью Google

Войти с помощью Amazon

03



AOS:

Войти с помощью Google

Войти с помощью Amazon



Я не вижу свои ранее заявленные устройства после того, как я зарегистрировался с помощью поставщика услуг входа через социальные сети.



Возможные причины:

Если вы ранее заявляли права на устройства и вместо входа в систему и связывания зарегистрировались, теперь у вас есть дубликаты учетных записей, которые не связаны друг с другом.



Почему это произошло:

• Вы использовали какую-то скрытую службу ретрансляции электронной почты.

• Ваш адрес электронной почты, связанный с вашим провайдером входа через социальные сети, отличается от того, который есть в наших системах.

Не беспокойтесь, исправить это просто, и вы можете сделать это самостоятельно.



Примечание. Вы можете продолжать входить в систему, используя свой адрес электронной почты/пароль, и использовать свою учетную запись, как и раньше, без потери обслуживания.



Решение:

Шаг 1. Войдите в приложение с профилем Social Sign On, в котором в настоящее время отсутствуют устройства.

ПРИМЕЧАНИЕ. Убедитесь, что вы вошли в учетную запись Social Sign On, в которой отсутствуют устройства.

Шаг 2: В разделе «Настройки учетной записи» в приложении нажмите «Удалить учетную запись».

Шаг 3: Войдите в свою ранее существовавшую учетную запись Whirlpool/Maytag, используя свой адрес электронной почты/пароль — тот, в котором указаны заявленные устройства.

Шаг 4: В разделе «Настройки учетной записи» перейдите в «Профили входа».

Шаг 5: Выберите «Связать сейчас» с выбранным вами провайдером входа через социальные сети и следуйте инструкциям в приложении.



Могу ли я использовать скрытую службу электронной почты Apple, чтобы связать существующую учетную запись с приложением?



Да! Есть два способа сделать это.



Метод A: Уже выполнен вход — предпочтительный метод

Шаг 1: Убедитесь, что вы вошли в свою учетную запись приложения Whirlpool/Maytag.

Шаг 2: В разделе «Настройки учетной записи» перейдите в «Профили входа».

Шаг 3: Выберите «Связать сейчас» с выбранным вами провайдером входа через социальные сети и следуйте инструкциям в приложении.



Способ Б. Используйте кнопку «Продолжить с Apple» на главном экране.

Шаг 1. Нажмите «Продолжить с Apple» на главном экране.

Шаг 2. Поскольку вы решили скрыть свою электронную почту, наши системы не смогут автоматически связать вашу существующую учетную запись с функцией «Войти через Apple», и вам потребуется аутентифицировать исходную учетную запись, используя адрес электронной почты/пароль.

Шаг 3: Приложение предложит вам «Войти и связать», если вы являетесь существующим пользователем (что в данном случае и есть). Нажмите «Войти и связать».

Шаг 4: Подтвердите свою исходную учетную запись, введя адрес электронной почты/пароль, связанные с вашей учетной записью Whirlpool/Maytag.



Теперь вы должны связать существующую учетную запись со скрытой службой электронной почты Apple.



Могу ли я связать поставщика услуг входа в социальные сети, адрес электронной почты которого отличается от того, который я использовал для регистрации в приложении?



Да!



Метод A: Уже подписан

Шаг 1: Убедитесь, что вы вошли в свою учетную запись приложения Whirlpool/Maytag.

Шаг 2: В разделе «Настройки учетной записи» перейдите в «Профили входа».

Шаг 3: Выберите «Связать сейчас» с выбранным вами провайдером входа через социальные сети и следуйте инструкциям в приложении.



Теперь вы должны были связать свою существующую учетную запись с выбранным вами провайдером входа через социальные сети с другим адресом электронной почты, отличным от того, который вы использовали при первоначальной регистрации.



Метод B: Используйте кнопку «Продолжить с…» на главном экране

Шаг 1: Нажмите «Продолжить с Apple/Google/Amazon» на главном экране.

Шаг 2. Поскольку у вас другой адрес электронной почты, связанный с вашим поставщиком услуг входа через социальные сети, по сравнению с тем, который у нас есть в файле, наши системы не смогут автоматически связать вашу существующую учетную запись с выбранным вами поставщиком услуг входа через социальные сети. Вам нужно будет аутентифицировать свою первоначальную учетную запись, используя адрес электронной почты/пароль.

Шаг 3: Приложение предложит вам «Войти и связать», если вы являетесь существующим пользователем (что в данном случае и есть). Нажмите «Войти и связать».

Шаг 4: Подтвердите свою исходную учетную запись, введя адрес электронной почты/пароль.



Теперь вы должны были связать свою существующую учетную запись с выбранным поставщиком входа через социальные сети с другим адресом электронной почты, отличным от того, который у нас есть в файле.



Я получаю сообщение «Ошибка входа»



Эта ошибка может быть вызвана разными причинами. Часто серверы просто временно заняты. Как правило, повторная попытка через минуту или две решает проблему. Если это не помогло после нескольких попыток с ожиданием между ними, обратитесь в Центр потребительского опыта.



Я не могу добавить несколько профилей Apple в одну и ту же учетную запись/функция «Связать сейчас» для входа в Apple отключена.



Из-за потенциальных конфликтов в наших системах в настоящее время мы не разрешаем связывать несколько профилей Apple с одной учетной записью. Для входа используйте свой основной профиль Apple.



Могу ли я связать несколько поставщиков социальных сетей с одной и той же учетной записью?



Да!



Шаг 1. В разделе «Настройки учетной записи» перейдите в «Профили входа».

Шаг 2: Выберите «Связать сейчас» с выбранным поставщиком входа через социальные сети и следуйте инструкциям в приложении.



Исключение: вы связываете только один профиль с Apple. Из-за потенциальных конфликтов в наших системах в настоящее время мы не разрешаем это.



Для создания учетной записи я использовал провайдера входа в социальную сеть, но теперь вместо этого хочу использовать для входа свою электронную почту.



Конечно! Во-первых, вам нужно будет установить новый пароль, используя процесс забытого пароля. Затем вы можете войти в систему, используя свой адрес электронной почты / пароль.



Шаг 1. Вам потребуется доступ к электронной почте, которую вы использовали для входа в систему через социальные сети для регистрации учетной записи. Если вы в настоящее время вошли в приложение, эта информация доступна в разделе «Настройки учетной записи → Профили входа».

Шаг 2: Выйдите из приложения, если вы уже вошли в систему.

Шаг 3: На главной странице приложения нажмите «Продолжить с электронной почтой».

Шаг 4: При появлении запроса на ввод пароля нажмите «Забыли пароль».

Шаг 5. Следуйте инструкциям в приложении, чтобы сбросить пароль.

Шаг 6: После сброса пароля перейдите на домашнюю страницу и нажмите «Продолжить с электронной почтой» на главной странице. Используйте адрес электронной почты/пароль (тот, который вы только что сбросили) для входа.



Что такое функция «Пригласить члена семьи»?
Эта функция позволяет пригласить до 10 дополнительных членов семьи для взаимодействия с подключенными устройствами, связанными с учетной записью, следующими способами:
1. Запуск циклов
2. Получение уведомлений
3. Создание, редактирование и удаление избранных циклов для всех пользователей — избранное, созданное, измененное и удаленное одним пользователем, будет доступно всем пользователям, как приглашенным, так и основным

Какие функции ограничены для приглашенного члена семьи?
Приглашенный член семьи не может:
1. Настроить голос для общего устройства
2. Внести изменения в службу пополнения Amazon Dash, если она была настроена основным пользователем
3. Удалить устройство, связанное с основным пользователем

Как дополнительному пользователю принять отправленное мне приглашение?
1. Откройте приложение и убедитесь, что вы вошли в систему. приложение и предложит вам принять или отменить приглашение
4. Нажмите «Принять», если хотите, и все готово!

Сколько членов семьи я могу пригласить?
В настоящее время вы можете пригласить не более 10 членов семьи (принято, ожидается, просрочено).

Как мне пригласить члена семьи и поделиться своей техникой?
1. Откройте приложение и убедитесь, что вы вошли в систему. и следуйте инструкциям в приложении

Что произойдет, если член семьи не примет мое приглашение?
Срок действия приглашения истекает через 10 дней. На этом этапе вы можете либо повторно отправить приглашение, либо удалить приглашение с истекшим сроком действия.

Где я могу увидеть список членов семьи, которых я пригласил?
1. Откройте приложение и убедитесь, что вы вошли в систему. и находятся на разных стадиях принятия: приняты, ожидаются или просрочены. На этой странице также можно удалить членов семьи.

Как удалить членов семьи?
1. Откройте приложение и убедитесь, что вы вошли в систему. этапы принятия: принято, в ожидании или просрочено
5. Нажмите на любое имя в списке, чтобы открыть подробное меню. Это меню позволит вам удалить члена семьи.

Как второстепенный пользователь, как я могу узнать, какие устройства были доступны мне?
1. Откройте приложение и убедитесь, что вы вошли в систему
2. Перейдите на страницу настроек
3. На странице настроек нажмите «Настройки устройства»
4. На странице настроек устройства вы увидите список Устройства
5. Нажмите на интересующее устройство, чтобы просмотреть сведения, в том числе о том, является ли это устройство общим и кем.

Почему я вижу сообщение «Функция недоступна»?
Устройства, связанные с учетной записью члена семьи, были предоставлены вам, и совместное использование ограничивает некоторые функции. Вы попытались получить доступ к функции, доступ к которой ограничен для дополнительного пользователя.

Что такое функция «Состояние устройства»?
Функция Appliance Health — это визуальный индикатор состояния вашего устройства в режиме реального времени по 4–8 категориям. Эта информационная панель может дать вам уверенность в том, что ваше устройство работает так, как задумано в этих категориях.

В случае наличия активной ошибки вы будете предупреждены о проблеме с помощью push-уведомления, вы увидите выделенную категорию работоспособности затронутого устройства, а также подробные сведения об ошибке, а также шаги по устранению неполадок.

*** Обратите внимание, что функция «Состояние устройства» не является инструментом профилактического обслуживания и не может предвидеть проблему с устройством (например, износ компонентов) до ее возникновения. В некоторых случаях он не сможет определить основную причину ошибки, и мы порекомендуем вам позвонить в нашу службу поддержки.

Что означает, если все мои категории работоспособности устройств отмечены зеленым цветом?
Если все категории состояния вашего устройства отмечены зеленым цветом, это означает, что ваше устройство находится в хорошем состоянии! Ваш прибор работает должным образом, известных ошибок нет.

Что означает, если одна из категорий работоспособности моего устройства окрашена в красный цвет?
Если категория Appliance Health выделена красным цветом, это означает, что в этой категории присутствует активная ошибка. См. красный баннер в верхней части страницы сведений об устройстве для получения подробной информации об ошибке устройства и ссылки на действия по устранению неполадок. Если устранение неполадок не помогло решить проблему, обратитесь в нашу службу поддержки.

Как узнать больше или устранить активную ошибку на моем устройстве?
При наличии активной ошибки в верхней части страницы сведений об устройстве отображается красный баннер. Этот баннер будет содержать название ошибки, краткое описание ошибки и ссылку на инструкции по устранению неполадок. Если устранение неполадок не помогло решить проблему, обратитесь в нашу службу поддержки.

Что означает каждая из категорий Appliance Health? И что подпадает под каждую категорию?
Состояние вашего прибора разбито на 4–8 общих категорий. Каждая из этих категорий связана с несколькими компонентами, которые имеют решающее значение для общей работы вашего устройства.

Подготовка загрузки — Относится к тому, как вы подготовили загрузку. Например, если загрузка слишком велика, не сбалансирована или было добавлено слишком много моющего средства, эта категория будет отмечена флажком.

Electronic Controls — Решает проблемы, связанные с соединениями и переключателями электрических цепей вашего устройства.

Дисплей и клавиатура — Решает проблемы, связанные с дисплеем вашего прибора, ручками, элементами управления и клавиатурой.

Внутренние датчики — Устраняет проблемы, связанные с термистором вашего прибора, датчиком давления, датчиком температуры воды и датчиком влажности.

Дверь и защелка — Устраняет проблемы, связанные с дверным замком или с тем, что дверь не открывалась между циклами.

Подключение к серверу — устраняет проблемы со связью, существующие в вашем устройстве.

Вода и канализация — Решает проблемы, связанные с водой или канализацией, такие как перелив, отказ дренажного насоса, избыток воды, необычная температура воды и другие опасности, связанные с водой.

Какие партнерские датчики работают с моей подключенной стиральной машиной Maytag ^® ?
Некоторые подключенные стиральные машины Maytag ^® могут подключаться через программное обеспечение к детекторам утечки воды Resideo с поддержкой Wi-Fi. Если у вас есть подходящая стиральная машина Maytag ^® , подключенная к детектору утечки воды Resideo, вы получите уведомление в разделе «Состояние устройства» в приложении, если рядом с вашей машиной будет обнаружена вода.

ПОДДЕРЖКА НА ВАШЕЙ СТОРОНЕ

Все еще проблемы? Обратитесь в службу поддержки по телефону (866) 333-4591, пн-вт с 8:00 до 18:00, ср-пт с 9:00 до 18:00 по восточному стандартному времени.

УЗНАЙТЕ О МОЩНОСТИ ПОДКЛЮЧЕННЫХ УСТРОЙСТВ

УЧИТЬ БОЛЬШЕ

ПОЛУЧИТЕ ВСЕ ПОДХОДЫ И ВЫХОДЫ О ПРИБОРАХ MAYTAG

УЧИТЬ БОЛЬШЕ

*Требуется Wi-Fi и приложение. Характеристики могут быть изменены.
1. Метод подключения совместим не со всеми маршрутизаторами. Вам может быть предложено попробовать другие способы подключения. Устройство должно быть настроено на дистанционное включение. Требуется Wi-Fi и приложение. Характеристики могут быть изменены.

самостоятельно, схема подключения, требования к кабелю и предохранителю

Правильное подключение электроплиты с учетом необходимых норм требуется для эффективной работы и увеличения срока службы. Можно вызвать специалиста для подключения питания, а можно выполнить работу самостоятельно и сэкономить деньги. Изучение инструкции, прилагаемой к агрегату, поможет вам избежать ошибок и неприятных последствий. При подключении электроплиты своими руками учитывайте нормативные характеристики приборов, проводов, розеток и вилок.

Содержание

• 1 Требования к параметрам и номиналам автоматических выключателей
• 2 Провод и его параметры
• 3 Схема и способы подключения
• 4 Как подключить к сети 220 В?
  • 4.1 Как подключить кабель к плите
  • 4.2 Установка вилки
• 5 Подключение к трехфазной сети 380 В

Требования к параметрам и номиналам автоматических выключателей

Бытовые электроплиты – это мощный вид оборудования, использующий для работы силу тока от 40 до 50 А. Они подключаются к отдельному кабелю, напрямую питаемому от домового распределительного щита. Электроэнергия подается через автоматический выключатель и УЗО. Сам блок подключается через вилку и розетку, а также клеммную коробку. Ответвление от автоматического выключателя подключается непосредственно к клеммам, расположенным на стене за нагревателем.

Устройство защитного отключения (УЗО) представляет собой устройство для включения и отключения питания при определенных условиях, когда дифференциальный ток достигает заданных параметров. Защищает людей и животных от поражения электрическим током при небольших повреждениях изоляции и токоведущих фазных проводов.

В щите набирается комплект автоматического выключателя УЗО, отсюда поступает напряжение на розетку. Продаются конструкции, совмещающие функции 2-х устройств в одном устройстве. Минус подключается к общей шине, а заземление идет на соответствующий контакт.

Номинальная автоматическая единица выбирается по току потребления. Цифра есть в паспорте печи и составляет 40 — 50 А. Для работы в таком диапазоне защитные устройства представлены в 3-х номиналах:

1. 63 А;
2. 50 А;
3. 40 А.

Рекомендуется брать более мощное устройство. Это поможет избежать регулярных отключений при работе с полной нагрузкой. Если в паспорте максимально заявленное потребление 42-44 ампера, то защиту берут 50 ампер. Техника не всегда может работать на полную мощность, для этого должны функционировать все конфорки и духовка, но лучше перестраховаться.

Оптимальным значением для выбора УЗО является ограничение по току выше на 1 ступень характеристики автоматического выключателя. Если устройство установлено на 50А, то нужно устройство защиты на 63А, а ток утечки рассчитан на 30 мА.

Для повышения надежности печь подключается напрямую к входным клеммам, при этом задействовано минимальное количество точек контакта. Оконцовка осуществляется только автоматическим выключателем, что неудобно. Часто духовка подключается с помощью вилки и розетки, что более привычно. Силовые пары используются для этой цели, бытовые пары не подходят.

Провод и его параметры

Современные варочные панели для установки в квартире продаются без шнура. Комплект служит гарантией стыковки устройств с помощью прижимных планок. В этом случае увеличивается длина питающего кабеля, автоматический выключатель меняется на плавкую вставку. Сечение выбирается в зависимости от длины:

• если длина провода не превышает 12 м, достаточно взять кабель сечением всего 4 мм²;
• , если для удлинения шнура питания требуется цифра 6 мм².

Это обобщенные значения, поскольку характеристика изменяется в большую или меньшую сторону при изменении мощности. Для духовых шкафов мощностью 7 кВт используется кабель 3х4, линия оборудована автоматическим выключателем на 25 А. Выбор количества проводов зависит от варианта подключения фаз:

• однофазная схема выполняется трехжильным электрическим проводом ;
• Двухфазные и трехфазные соединения выполняются пятижильным кабелем сечением не менее 2,5 мм² и питают оборудование мощностью до 16,4 кВт.

Пятижильный кабель с этими характеристиками подходит для всех бытовых электропечей. При разводке питания в розетку используется одножильный провод с заводской изоляцией, так как он надежен, несмотря на свою жесткость. Из-за последней характеристики его не используют для разводки к зажимам на задней стенке, так как это неудобно делать.

Для прокладки от распределительной коробки до плиты берутся марки кабеля:

1. ВВГ;
2. ПВС;
3. ВВГ-нг;
4. ВВГ; ПВГ-нг.

Для подключения к розетке использовать гибкий провод КГ, характеризующийся устойчивостью к растрескиванию при изгибе.

Схема и способы подключения

Распространено однофазное подключение печи. Для подключения электроплиты этим способом выводы 1,2,3 и затем 4,5 объединяют медными перемычками сечением более 6 мм². Эти элементы входят в комплект поставки. Фазный провод окрашен в черный, коричневый или серый цвет и подключается к клемме 1, 2 или 3. Нейтральный провод синего цвета должен быть подключен к клемме 5 или 4. Оплетка заземления зеленого цвета подключается к контакту 6.

Болты должны быть затянуты туго, так как плохое соединение приведет к прогоранию изоляции и возгоранию. В варианте схемы подключения электроплиты при питании от розетки фазный провод подключается к клемме L, ноль идет к клемме N. Заземляющая жила подключается к соответствующей клемме, которая показана на схеме заземления, с буквы ЧП.

Двухфазная цепь используется редко. Перед тем, как правильно подключить ТЭН, необходимо определить, что фаза В не используется, есть только А и С. Медная перемычка закорачивает клеммы 1, 2, они крепятся к рабочему проводу А, фаза С идет на клемму 3 Дальнейшее подключение аналогично однофазному способу. В частных домах используется двухфазная схема, но и в квартирах такой вариант не исключается, если разводка выполнена четырехжильным кабелем. Правильное подключение проводов:

• желтый провод идет к клеммам L1 и L2, соединенным перемычкой — фаза А;
• красный провод присоединен к клемме L3 — рабочая цепь С;
• синяя оплетка подключается к нулевому контакту — нулевая цепь;
• зеленый — заземление.

На вилке в этой версии 4 рожка.

Варочная панель и духовка подключаются по трехфазной схеме, способ используется как вариант подключения электроплиты в частных домовладениях или многоэтажных домах старого типа. Берем 4-х или 5-ти жильный провод, причем между фазой и нулем напряжение 220 В, а в середине индикатора рабочих фаз 380 В. Подключение производится в следующем порядке:

• Проводники под напряжением С, В, А присоединяют к зажимам с номерами 3, 2 и 1 соответственно;
• клеммы 5, 4 и 6 подключаются как в однофазном исполнении.

Как подключиться к 220 В?

Для подключения электроплиты сначала определите место установки на картинке. Штепсельная розетка монтируется возле печи на ближайшую перегородку или стену и подключается к земле. Номинальный ток устройства составляет от 25 до 40 А. Трехфазная сетевая розетка имеет 5 клемм. В распределительном щитке для печки предусмотрен отдельный автоматический выключатель, необходим трехпозиционный выключатель на 16А.

Для подключения возьмите провод, розетку и вилку. Разные модели бытовых печей стыкуются одинаково, отличаясь лишь формой защитных кожухов на задней стенке. При подключении печи к однофазной сети нужно провести кабель к розетке в соответствии с выбранной схемой и закрыть верхнюю крышку.

Подключение кабеля к электроплите

При использовании трехжильного провода коричневая оплетка идет к фазному разъему розетки, синий провод стыкуется с нулевым контактом, зелено-желтый провод присоединяется к нулевому контакту клемма заземления. Фазы пятижильного провода — белая, коричневая и красная.

Кабель подключается к плите с помощью клеммной колодки на задней поверхности оборудования. Стандартные электрические схемы для различных типов сетей расположены рядом друг с другом. Для линии 220 В используется крайний справа рисунок. На первые 3 контакта ставится перемычка, получается фаза (коричневый и красный провода). Разъемы 5 и 4 являются нейтральными или нейтрально-нулевыми (синие или синие жилы). Ток заземления протекает по оплетке зеленого цвета.

Перемычки часто устанавливаются на заводе, но при подключении варочной панели проверяйте отверткой и световым индикатором. Концы проводов перед стыковкой залуживают для обеспечения хорошего контакта.

Установка вилки

Вилка стыкуется с мягким проводом варочной панели, соблюдая маркировку на ней. Соединение проводов по цвету делается так же, как это было сделано в розетке. Штепсельная вилка всегда разбирается, снимая 2 винта, крышку и фиксирующую планку. Края жил зачищают от изоляции и скрепляют болтами. Необходимо установить розетку и подключить вилку так, чтобы верхний контакт зеленого цвета — заземление.

Необходимо добиться совпадения нуля и фазы на розетке и вилке, иначе будет короткое замыкание. Перед включением питания еще раз проверьте правильность крепления проводов. Если подключение ТЭНа производится в уже подготовленную розетку, определяется провод с нагрузкой, нулем и массой, а в оборудовании подключение производится в соответствии с действующим руководством.

Номинальный ток розетки 7кВт, это в некоторых случаях минус, т.к. суммарная мощность при включении всех конфорок и духовки превышает цифру. Это приводит к выходу из строя пары розетка-вилка после короткого периода использования. Чтобы этого не допустить, берут устройства белорусских производителей, которые одновременно могут выдерживать до 10 кВт мощности.

Подключение к трехфазной сети 380 В

Этот вариант выгоден, так как снижает расход металла на питающие провода. Большинство варочных агрегатов с варочными панелями большой мощности включаются в однофазную электропроводку без доработок. Допускается подключение к 2 рабочим проводам, но рекомендуется использовать 3 контакта трехфазной сети 380 В. Это снижает нагрузку на приборы электрощита.

Мощные печи, требующие данной схемы, устанавливаются в учреждениях или частных домах с трехфазными вводами, рассчитанными на 360 В. Используется пятижильный кабель с минимальным сечением 2,5 мм². Прежде чем подключить электроплиту к трехфазной розетке, возьмите вилку с 5 проводами. На клеммной колодке снимите перемычку с клемм L2, L3, L1 и присоедините к этим клеммам рабочие провода.

В случае подключения духовки своими руками оставьте нетронутой перемычку между клеммами 5 и 4, а на клемме 6 закрепите заземление. Автоматический выключатель и устройство УЗО приобретаются для трехфазной сети, кабель берут пятижильный. Розетка и вилка покупаются с 5 контактными клеммами.

Подключение производится двух- или трехфазным способом, процесс подключения отличается только количеством фазных проводов, которые по-разному подключаются к выходным клеммам на площадке плиты. Соединительный провод накидывается только на клеммы 6 и 5, остальные подключаются отдельными проводами. Не обязательно подбирать цвета фазных проводников, потому что это не нарушает функциональности.

Для двухфазного подключения можно взять розетку с 4 контактами. На зарубежном оборудовании есть схема подключения без использования нуля. Эта опция предусмотрена только для Америки и не используется в нашей сети, так как напряжение в линии должно быть 110 В.

Статьи по теме:

Подключи смарт-устройство | Whirlpool

Пошаговые инструкции

1. Загрузить мобильное приложение
2. Создайте свою учетную запись

3. Выберите «Добавить устройство» в мобильном приложении

4. Отсканируйте QR-код с этикетки устройства или вручную введите SAID и MAC.

5. В мобильном приложении введите парольную фразу вашего домашнего маршрутизатора (если у вашего домашнего маршрутизатора есть выбор частотных диапазонов, обязательно используйте имя маршрутизатора с диапазоном 2,4 ГГц)
6. Выберите «Далее» в мобильном приложении

7. В мобильном приложении наблюдайте и подождите, пока устройство укажет, что оно подключено к домашнему маршрутизатору, Интернету и облачной службе
8. В случае успеха назовите свое устройство и начните использовать его удаленные функции

.

Оставайтесь под контролем и подключайтесь к своим умным устройствам Whirlpool удаленно с помощью учетной записи в приложении Whirlpool. Позволяет отправлять команды, отслеживать прогресс и получать доступ к функциям со смартфона, планшета или совместимого устройства с поддержкой голоса.

1. Для начала загрузите приложение Whirlpool из магазина приложений Apple или Google Play
2. После установки откройте приложение и нажмите «Учетная запись», а затем «Настройки учетной записи»
3. Введите свой адрес электронной почты и нажмите «Далее»
4. Введите свое имя и фамилию, а также номер телефона и нажмите «Далее»
5. Введите свой почтовый адрес и нажмите «Далее»
6. Вскоре после отправки вы получите электронное письмо от бренда Whirlpool со ссылкой для подтверждения вашей учетной записи. Если вы не получили электронное письмо с подтверждением, проверьте папку со спамом
.
7. Нажмите на ссылку в письме, чтобы завершить настройку учетной записи
8. Вернитесь в приложение Whirlpool, войдите в систему и выберите «Добавить устройство»

1. Чтобы начать, коснитесь значка инструментов, расположенного в нижней правой части сенсорного ЖК-экрана устройства

2. Прокрутите экранные параметры вниз, выберите Wi-Fi и выберите «Подключиться к сети». Затем нажмите «Далее», чтобы открыть QR-код.

3. Откройте мобильное приложение Whirlpool на смартфоне или планшете, войдите в систему и выберите «добавить устройство»

4. Используя технологию сканирования для подключения Whirlpool, отсканируйте QR-код, отображаемый на сенсорном экране устройства, с помощью смарт-устройства

5. После сканирования может потребоваться некоторое время, чтобы приложение загрузило инструкции по настройке на устройстве. После загрузки не нажимайте «Далее», пока не будут выполнены следующие шаги:

   • На сенсорном экране устройства выберите «вручную» и «поиск сети». Не выбирайте «Моей сети нет в списке», пока на экране отображается желтый значок поиска. Поиск вашей сети может занять 1-2 минуты

   • После обнаружения выберите свою сеть «Домашняя WiFi» и введите пароль с учетом регистра. Обратите внимание, что по умолчанию клавиатура сенсорного экрана устройства использует заглавные буквы. Затем нажмите «ОК».

   • Для установления сетевого соединения может потребоваться до двух минут. Когда синхронизация пройдет успешно, нажмите «Готово» на ЖК-экране устройства

     .

6. В мобильном приложении Whirlpool выберите «Далее», чтобы завершить процесс подключения, который может занять до 2 минут

7. По завершении сопряжения зарегистрируйте устройство, дав ему имя, а затем нажмите «Готово».

Поздравляем с завершением настройки, наслаждайтесь своим прибором, его интеллектуальными функциями и дистанционным управлением



1. Чтобы начать, коснитесь значка инструментов, расположенного в нижней правой части сенсорного ЖК-экрана устройства.

2. Прокрутите экранные параметры вниз, выберите Wi-Fi и выберите «Подключиться к сети». Затем нажмите «Далее», чтобы открыть QR-код.

3. Откройте мобильное приложение Whirlpool на смартфоне или планшете, войдите в систему и выберите «добавить устройство»

4. Используя технологию сканирования для подключения Whirlpool, отсканируйте QR-код, отображаемый на сенсорном экране устройства, с помощью смарт-устройства

5. После сканирования может потребоваться некоторое время, чтобы приложение загрузило инструкции по настройке на устройстве. После загрузки не нажимайте «Далее», пока не будут выполнены следующие шаги:

   • На сенсорном экране устройства выберите «вручную» и «поиск сети». Не выбирайте «Моей сети нет в списке», пока на экране отображается желтый значок поиска. Поиск вашей сети может занять 1-2 минуты

   • После обнаружения выберите свою сеть «Домашняя WiFi» и введите пароль с учетом регистра. Обратите внимание, что по умолчанию клавиатура сенсорного экрана устройства использует заглавные буквы. Затем нажмите «ОК».

   • Для установления сетевого соединения может потребоваться до двух минут. Когда синхронизация пройдет успешно, нажмите «Готово» на ЖК-экране устройства

     .

6. В мобильном приложении Whirlpool выберите «Далее», чтобы завершить процесс подключения, который может занять до 2 минут

7. Поздравляем! Зарегистрируйте свое устройство, дав ему имя, и нажмите «Готово», чтобы завершить процесс установки. Теперь вы готовы управлять днем ​​стирки прямо со своего смартфона или планшета.

Не забудьте нажать дистанционное включение перед использованием этих функций и повторно включить после открытия и закрытия дверцы прибора.



Подготовьте свой продукт

ЕСЛИ продукт не распакован (например, продукт установлен профессионально, циклы были запущены дома)

1. Убедитесь, что устройство включено.

   1. Совет. Для подключения к домашней беспроводной сети во время этого процесса необходимо находиться рядом с устройством и обеспечить достаточную мощность сигнала WIFI в нужном месте.

2. Загрузите мобильное приложение Whirlpool ^TM и создайте учетную запись.

3. На устройстве нажмите кнопку удаленного включения.

4. Убедитесь, что на экране устройства отображается сообщение «Используйте мобильное приложение Whirlpool ^TM для настройки WiFi».

или ЕСЛИ продукт находится в режиме распаковки (начальная настройка)

1. Убедитесь, что устройство включено.

2. Подтвердите язык, нажав кнопку Пуск (или следуйте инструкциям, чтобы выбрать другой язык).

3. Загрузите мобильное приложение Whirlpool ^TM и создайте учетную запись.

4. На устройстве нажмите кнопку «Пуск», чтобы начать настройку WiFi.

5. Убедитесь, что на экране устройства отображается сообщение «Используйте мобильное приложение Whirlpool ^TM для настройки WiFi».

ПОДКЛЮЧЕНИЕ С ПРИЛОЖЕНИЕМ

1. Убедитесь, что ваше мобильное устройство подключено к беспроводной сети, к которой вы хотите подключить устройство.

   1. Совет: вы должны быть на частоте сети 2,4 ГГц, 5 ГГц не будет работать. Подключите телефон к сети SSID, которая поддерживает диапазон 2,4 ГГц. Если вы не уверены, обратитесь к документации поддержки вашего маршрутизатора, чтобы узнать, как определить правильный SSID. Некоторые маршрутизаторы будут поддерживать оба диапазона и использовать один и тот же SSID и пароль.

2. Откройте мобильное приложение Whirlpool ^TM . Выберите Добавить устройство. Приложение будет искать близлежащие устройства, обязательно оставайтесь рядом с вашим устройством.

   1. Совет. На мобильном устройстве должны быть включены службы Bluetooth и геолокации. Обязательно разрешите разрешения для обоих при открытии приложения в первый раз.

3. При обнаружении выберите устройство, которое вы пытаетесь подключить.

   1. Совет: Если прибор не найден, проверьте, находится ли прибор в правильном режиме (см. выше). В противном случае следуйте по пути справки в приложении.

4. Нажмите «Пара» в приложении.

5. Подтвердите совпадение числового кода в приложении и на устройстве. При появлении запроса подтвердите сопряжение в приложении, выбрав «Сопряжение», и подтвердите сопряжение на устройстве, нажав «Старт».

   1. Совет. Чтобы продолжить, необходимо подтвердить сопряжение как в мобильном приложении, так и на устройстве.

6. Введите пароль домашней сети. Нажмите «Далее.

7. В случае успеха назовите свое устройство и выберите Готово.



1. Откройте приложение Whirlpool, войдите в систему и выберите «добавить устройство»

2. С помощью смартфона или планшета отсканируйте QR-код, указанный на белой прямоугольной этикетке SAID, расположенной на внутренней панели дверцы вашего прибора

3. Убедитесь, что ваш маршрутизатор поддерживает сети с частотой 2,4 гигагерца (ГГц). Подключение не будет работать с сетью 5 гигагерц (ГГц).

4. Убедитесь, что ваш смартфон или планшет подключен к той же сети Wi-Fi, которую вы хотите использовать для своего устройства. Если используется двухдиапазонный режим, выберите сеть 2,4 гигагерца (ГГц), затем нажмите «Начать», чтобы начать.

5. Выберите свою сеть, введите пароль для домашней сети Wi-Fi, нажмите «Готово» и «Далее»

6. Найдите кнопку «подключиться», расположенную в правом нижнем углу сенсорной панели вашей микроволновой печи. Дважды нажмите кнопку «подключиться». Когда значок WiFi начнет мигать, нажмите «ОК» в приложении Whirlpool на смарт-устройстве.

7. При появлении запроса нажмите «присоединиться», чтобы инициировать подключение к микроволновой печи. Подключение к маршрутизатору может занять до двух минут. По завершении на панели вашей микроволновой печи отобразится «Прибор подключен».

8. Поздравляем! Зарегистрируйте свое устройство, дав ему имя, и нажмите «Готово», чтобы завершить процесс установки. Наслаждайтесь своим устройством и его интеллектуальными функциями с помощью дистанционного управления.

Не забудьте нажать дистанционное включение перед использованием этих функций и повторно включить после открытия и закрытия дверцы прибора.



Часто задаваемые вопросы

Поздравляем с продвижением в этом процессе — теперь вам нужно зарегистрировать устройство в своей учетной записи. Проверьте, подключено ли ваше устройство к Интернету. Чтобы забрать устройство:

1. Скачать мобильное приложение (ссылки на Apple Store и Google Play)
2. Создать учетную запись

3. Выберите Добавить устройство

4. Выберите параметр «Ввести код вручную» на экране «Добавить устройство» в мобильном приложении. Вам нужно будет ввести SAID и MAC от устройства, чтобы идентифицировать устройство, на которое вы претендуете. (Местоположения SAID)

5. Вам будет представлен экран для ввода имени вашего устройства.
6. Назовите новое устройство и нажмите «Сохранить», чтобы завершить процесс.

7. Наслаждайтесь новыми сетевыми функциями!

Проверьте маршрутизатор на соответствие следующим параметрам:

• Диапазон частот: Диапазон 2,4 ГГц IEEE 802.11 b/g/n

• Безопасность: Безопасность Защищенный доступ WiFi WPA2

• Поддержка сети: Минимум IPV4.


Все устройства с сенсорными ЖК-дисплеями с клавиатурой можно подключать к домашнему маршрутизатору непосредственно через сенсорные дисплеи с клавиатурой устройства.

Для всех других устройств вам потребуется следующее:

1. Идентификатор Smart Appliance ID (SAID), указанный на этикетке SAID.
2. MAC-адрес устройства, указанный на этикетке SAID.

3. Ноутбук или планшет с окном браузера.

4. Расположитесь рядом со своим ноутбуком или планшетом рядом с устройством




Шаг за шагом:

1. На ноутбуке или планшете найдите в настройках сети Wi-Fi сеть с MAC-адресом устройства в имени …._88_E7_12_………. (если вы его не видите, перейдите к примечанию внизу «Как подключить мое устройство к маяку»)
2. Выберите сеть WiFi с MAC-адресом вашего устройства.

3. Вам будет предложено ввести парольную фразу. Введите последние 10 букв/цифр SAID вашего устройства (SAID будет начинаться с 3 или 4 и содержать буквы верхнего регистра)

4. После успешного подключения к сети устройства откройте окно браузера на ноутбуке или планшете и введите в строке URL следующее: 192. 168.10.1

5. Устройство отобразит веб-страницу.
6. На веб-странице выберите имя домашнего маршрутизатора из выпадающего списка локальных маршрутизаторов.

7. На веб-странице введите парольную фразу домашнего маршрутизатора.
8. На веб-странице выберите «Перейти» — в этот момент устройство отключится от вашего ноутбука или планшета и попытается подключиться к домашнему маршрутизатору. Закройте браузер.

9. Подключение устройства к домашнему маршрутизатору, а затем к Интернету и серверу может занять до двух минут. Чтобы убедиться, что устройство успешно подключилось, перейдите к настройкам сети Wi-Fi на своем ноутбуке или планшете и проверьте, установлен ли MAC-адрес устройства. адрес имя сети присутствует ….._88_E7_12_… если его нет в списке через несколько минут, значит он подключился к домашнему роутеру. Если он есть в списке, устройству не удалось подключиться к домашнему маршрутизатору (проверьте, правильно ли введена парольная фраза домашнего маршрутизатора).
