alexxlab Как подключить духовой шкаф Maunfeld
Известная британская компания Maunfeld производит электрические и газовые встраиваемые духовки высокого качества и надежности. Они легко интегрируются в стандартную кухонную тумбу или колонну, а в руководстве пользователя подробно объясняется, как подключить духовой шкаф Maunfeld.
Основные принципы монтажа
Размеры ниши или тумбы, куда будет установлена духовка Maunfeld, должны предусматривать зазор со всех сторон для обеспечения циркуляции воздуха: в частности, сзади нужно оставить пустое пространство шириной как минимум 4 см. Необходимо выбирать тумбы из жароустойчивого безопасного материала: полка или подставка должна свободно выдерживать вес прибора.
Для установки следует поместить прибор в нишу и убедиться, что он установлен симметрично по центру. Затем нужно открыть дверцу и, используя отверстия, находящиеся по бокам корпуса, закрепить духовку Maunfeld на подставке при помощи четырех болтов, которые входят в комплект.
Для подключения моделей с газовым нагревом в обязательном порядке необходимо вызывать специалистов, в то время как электрические модели пользователь может подключить своими руками. В первую очередь для этого предстоит выбрать безопасное и удобное место установки вдали от холодильника и водопровода, рядом с заземленной электророзеткой со свободным доступом к ней. Нельзя производить подключение с использованием розетки-умножителя или удлинителя. Параметры сети должны полностью соответствовать требованиям, указанным на информационной табличке прибора.
Если прибор не оснащен вилкой и предполагается прямое подключение к электросети, необходимо использовать двухполюсный выключатель с расстоянием между контактами не менее 3 мм. Прибор должен быть обязательно заземлен: на электрическом кабеле изделия от Маунфилд для этого предусмотрен специальный провод, окрашенный обычно в желто-зеленый цвет. Соединение необходимо производить в соответствии со схемой, размещенной в инструкции по установке.
Акция
Специальное предложение от известного бренда!
Шкаф духовой электрический MAUNFELD EOEM516W
Акция
Специальное предложение от известного бренда!
Шкаф духовой электрический MAUNFELD EOEM519B
Акция
Специальное предложение от известного бренда!
Шкаф духовой электрический MAUNFELD EOEM.769B2
Акция
Специальное предложение от известного бренда!
Шкаф духовой электрический MAUNFELD EOEM.769SB
Акция
Специальное предложение от известного бренда!
Шкаф духовой электрический MAUNFELD EOEM.769SCS2W
Шкаф духовой электрический MAUNFELD EOEM.
769S2B
Шкаф духовой электрический с функцией СВЧ MAUNFELD MCMO.44.9GI
Подключение духового шкафа в Киеве
цена на услуги от 350 грн
Оставьте свой номер, и мы очень быстро найдём для вас электрика в Киеве
Или звоните нам
+38 (068) 185-00-40
+38 (095) 360-68-38
Почему Хелпо?
Консультация и просчет — бесплатны.
Как и выезд мастера. Достаточно оставить свой номер или позвонить нам.
В нашей базе более 100 сертифицированных мастеров с опытом более 7 лет.
Лучшие цены в Киеве. У нас самая большая база электриков и благодаря этому мы предоставляем самые низкие цены.
Цены на подключение духового шкафа в Киеве, от:
| Установка духовки | 350 грн |
| Продление шнура розетки | 120 грн |
| Выезд мастера | бесплатно |
| Докупка материалов | 100 грн |
И еще десятки других услуг.
Оставляйте заявку на сайте для бесплатной консультации!
Или звоните нам:
+38 (068) 185-00-40
+38 (095) 360-68-38
Какой принцип работы с Хелпо?
1 Вы оставляете заказ на сайте или по телефону
2 Мы уточняем детали работы и запускаем моментальный поиск мастера
3Профессиональный электрик связывается с вами и обсуждает суть работ детальнее, озвучивает конечную стоимость
4 Мастер проводит работы, вы оплачиваете услуги и рекомендуете Хелпо
Среди самых востребованных бытовых приборов в доме сегодня лидирует электрический духовой шкаф. Подключение такого рода техники позволит готовить больше вкусных блюд для семьи. Как же правильно его установить и подсоединить к сети?
Что такое духовой шкаф и зачем он нужен
Духовка электрического типа – современная новинка, позволяющая во многом гораздо удобнее работать на кухне на постоянной основе.
Установка духовки на электричестве нужна, чтобы:
- Избежать опасного контакта с газовой системой;
- Точно определять температуру и время готовки еды;
- Возможности печь и готовить на гриле или водяной бане;
- Быстрее готовить домашнюю еду.
Кроме того, она гораздо более функциональна и продумана, нежели её газовый собрат. Тем более, что она безопасна и подходит семьям с маленькими детьми.
Этапы подключения духового шкафа
Покупка такой техники – ещё не всё, ведь важно правильно монтировать её в своё пространство.
Определение основных моментов
Установка духового шкафа начинается с выбора его типа. Будет ли это отдельный прибор или связанный в пару с варочной поверхностью – вот что нужно определить заранее, ведь тип монтажа будет отличаться.
Стоит определить и суммарную мощность. Если она превышает 3,5 кВт – использование розеточных групп невозможно и придётся задуматься о прокладке кабеля силового типа и покупке распределительной коробки.
Важно определить и вид самих кабелей в доме, уточнить у электрика или обслуживающей компании, выдержит ли он бытовой прибор.
Монтирование корпуса
Зачастую он вставляется непосредственно в нишу, вырезанную в кухонном гарнитуре производителем.
Перед этим стоит убедиться, что она стоит ровно, без перекосов, используя строительный уровень. Важно промерить как вертикаль, так и горизонталь. В случае наличия небольших отклонений – отрегулируйте положение ножек.
Учтите и зазоры, что важны для работы устройства. До пола, боков и задней стенки должно быть не менее 5 см свободного пространства.
Монтаж духового шкафа

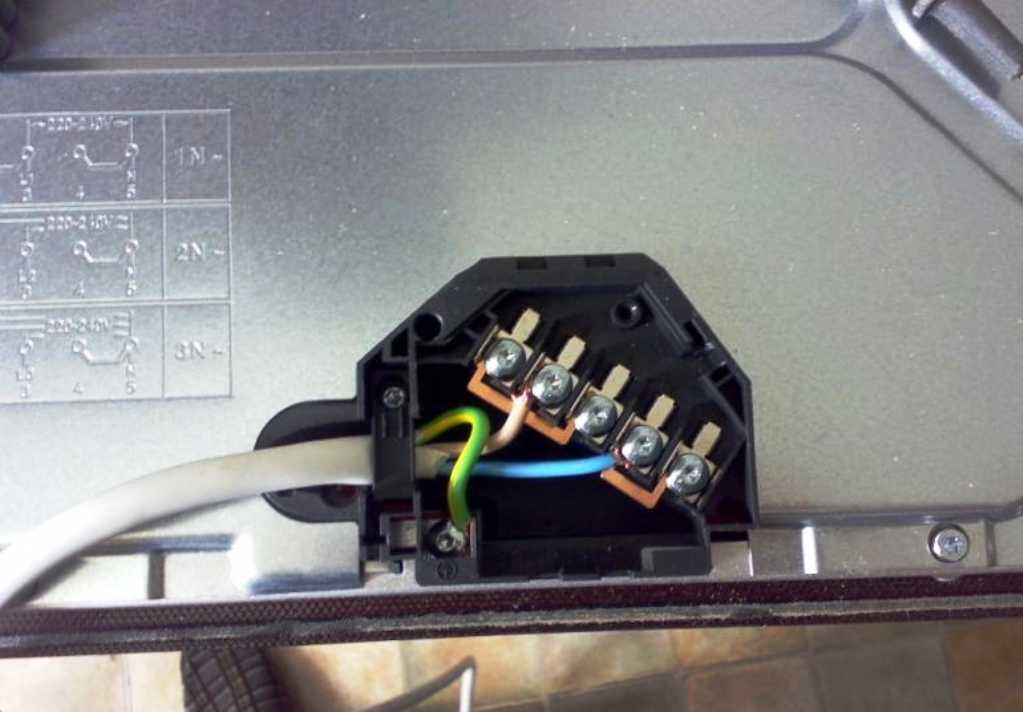

Перед дальнейшей работой отключите питание от сети. На кабель, предварительно заведенный, монтируется евророзетка. Далее необходимо затянуть провода в клеммы на внутренней стороне духовки в соответствии с их маркировкой и цветом, плотно зажав шайбы. «Фазу» включают в клемму L, «ноль» к N, а «землю» – к PE. На другом конце образуйте евровилку, что затем устанавливается в розетку. Не лишним будет воспользоваться и УЗО, расключив на него кабельную группу, позволяющую избежать короткого замыкания.
В чем сложность самостоятельного подключения духовки
Все современные технические решения можно монтировать своими руками, поскольку они оснащены необходимыми инструкциями и схемами от производителя.
Сложности могут заключаться в нескольких моментах:
- Прокладка непосредственно несколько жильного медного кабеля, что ведёт от щитка прямо к розеточной группе, куда будет выполняться включение. Без этого не обойтись, если проводка в доме выполнена из менее мощного алюминия;
- Установка отдельного автомата в силовом щитке в зависимости от мощности самого прибора. Автомат может иметь мощность как до 25, так и до 40 ампер.
Ещё одной сложностью может стать выполнение любых работ, если предварительно не было опыта и контакта с электричеством. В таком случае лучшим вариантом будет вызов специалиста, который поможет с расключением любых бытовых приборов.
Подключение варочной панели и духовки мастером: услуги Helpo
Сервис Helpo – современный вариант маркет плейса, где каждый желающий сможет найти работника, способного выполнять сложные задачи с электричеством, водой и не только. Сайт позволяет быстро найти необходимого мастера в ближайшей доступности к своему месту жительства.
Мастера с лёгкостью выполнят подключение электродуховки к сети, что позволит сразу же пользоваться новым приобретением без риска для себя и семьи. А также не придётся переплачивать, ведь Helpo поможет подобрать специалиста с самой доступной ценой.
Проводка— способ подключения электрической духовки в соответствии с нормами?
Вам понадобится прямоугольный разъем FMC, восьмиугольная лицевая панель и несколько блоков MAC для этого
Похоже, ваш электрик набросил восьмиугольное грязевое кольцо на квадратную коробку, которую они вставили для этой розетки, потому что они не в то время в грузовике не было квадратного. Хотя это немного нестандартно, это также не является неуправляемым, поскольку лицевые панели KO для восьмиугольных коробок являются стандартным элементом и должны в основном соответствовать рассматриваемому грязевому кольцу (используя два больших отверстия в монтажных фланцах). Для этого вам понадобится такая лицевая панель, а также прямоугольный разъем FMC ½» для подключения гибкого кабелепровода к вашей духовке, набор из 4 разъемов Ilsco MAC-618 MAC-Block™ в качестве проводов от стены.
кажутся алюминиевыми (!), короткая длина 10AWG из сплошной меди для использования в качестве косички заземления коробки и зеленый заземляющий винт 10-32. Наконец, вам понадобится динамометрическая отвертка, чтобы правильно затянуть клеммы устанавливают винты на разъемы
Прежде всего, вам нужно вкрутить заземляющий винт 10-32 в заднюю часть коробки и прикрепить к нему медный провод заземления 10AWG. Затем вам нужно будет использовать разъем FMC, чтобы прикрепить лицевую панель восьмиугольника KO к штырю FMC на духовке. Оттуда мы можем зачистить провода от стены примерно на ¾ дюйма, затем прикрепить к ним блоки MAC, затянув винты с усилием 25 дюймов на фунт. хлыст подключается к оставшимся отверстиям на MAC-блоках.Заземляющий пигтейл из коробки также вставляется в рядом с заземляющим проводом от духовки в этой точке, так как MAC-Block может принимать 2 медных провода в один и тот же порт, но не может принимать медь и алюминий, смешанные вместе в одном порту.
Затем оставшиеся соединительные винты можно затянуть с усилием 20 дюймов на фунт, завершая проводку. Наконец, вы можете прикрепить лицевую панель к коробке и вставить духовку, завершая нашу работу на кухне.
И последнее, но не менее важное: вам нужно подойти к панели выключателя и установить соответствующие запирающее устройство для этого на выключатель цепи вашей духовки перед тем, как застегнуть панель и включить выключатель духовки. Таким образом, если вам нужно вызвать кого-то для работы с духовкой, он может выключить выключатель, а затем прикрепить висячий замок к блокировочному устройству, чтобы кто-то не преподнес им шокирующий сюрприз, снова включив выключатель, пока он еще включен. работающий.
Если вы не можете найти блоки MAC-адресов…
Если вы не можете найти блок MAC-адресов ILSCO (любой местный поставщик продукции Ilsco может заказать его для вас), вы можете использовать двухпортовые разъемы Polaris™ или эквивалентные 14-4 AlxCu с механическим установочным винтом для горячих и нейтральных проводов и соответствующий трехпортовый разъем для заземления.
Вам также нужно будет использовать значения крутящего момента, которые поставляются с этим разъемом, вместо тех, которые я привел выше (например, 35 дюйм-фунтов для Burndy BIT4), и поместить косичку заземления из коробки в собственный порт на разъем заземления вместо того, чтобы объединить его с заземляющим проводом от духовки.
Если это неудовлетворительно с точки зрения заземления, вы можете использовать крепежный винт 10-32x⅝», чтобы прикрепить заземляющую шину Ilsco NBAS-002-1 к отверстию заземления в задней части коробки и соединить как печь, так и
Thermador Oven and Range Update
Home Connect выпускает обновление программного обеспечения для Настенные духовые шкафы Thermador помогут вашему домашнему хозяйству стать более эффективным и сделают каждое блюдо успешным.0005
Если вы видите код ошибки E0211, E1610, E0510, нажмите здесь.
Что нового?
- Новый дисплей в темном режиме для духовых шкафов обеспечивает лучшую контрастность и новую эстетику для вашей кухни.
- Хотите разогреть духовку, но у вас заняты руки? Теперь вы можете управлять духовкой с помощью голоса и Alexa или Google. Наши печи теперь работают с широким кругом партнеров по рецептам и умному дому. См. наше трехэтапное руководство по настройке вашего устройства с помощью Alexa.
- Теперь с настройкой постоянного удаленного запуска у вас есть возможность запускать духовку удаленно, не требуя подтверждения на устройстве.
Ознакомьтесь с дополнительными функциями, такими как уведомления о предварительном нагреве, доступными в новом обновлении программного обеспечения.
Установка вашего обновления
1. Вы получите уведомление в духовке и в приложении в ближайшие несколько дней.
2. Откройте приложение Home Connect.
3. Следуйте инструкциям в приложении.
Примечание : Если у вашей духовки есть ручки, убедитесь, что ручки программ и температуры установлены в положение «выключено».
Часто задаваемые вопросы и устранение неполадок
Процесс обновления займет несколько часов.
Вы сможете нормально пользоваться духовкой в течение большей части процесса.
Во время окончательной установки вы не сможете пользоваться духовкой в течение нескольких минут. Вы можете выбрать, когда начать процесс установки, выбрав «Обновить» (чтобы начать немедленно) или «Напомнить позже» в разделе «Устройства» приложения.
В случае сбоя загрузки или установки процесс необходимо будет перезапустить. Обновление автоматически запустится снова через несколько дней, и вам нужно будет снова принять запросы на загрузку и установку.
Примечание: Ваша духовка должна пройти два отдельных обновления (две загрузки и две установки). Это связано с тем, что различные электронные компоненты необходимо будет обновить, чтобы получить доступ к новым функциям. Это произойдет сразу после другого.
Если ваша печь отображает следующие коды ошибок (E0211, E1610, E0510) во время процесса обновления, нажмите кнопку «ТАЙМЕРЫ» , чтобы сбросить код ошибки.
Если код ошибки не исчезает, выполните перезагрузку* духовки. Это удалит код ошибки, и обновление завершится.
Если у вас есть вопросы или проблемы, наша круглосуточная служба поддержки клиентов доступна по телефону 1-800-735-4328 или по электронной почте [email protected].
*Выключите и снова включите устройство –
Выключите прерыватель устройства. Подождите 30 секунд. Включите выключатель на прибор. Ошибка больше не должна отображаться на экране.
Есть ли требования?
- Для получения обновления необходимо иметь учетную запись Home Connect и сопряженные духовые шкафы.
- Стабильное соединение Wi-Fi поможет обеспечить успешную загрузку
- Файл загрузки мал (~40 МБ)
Могу ли я использовать печь во время обновления прошивки?
- Во время загрузки (~10 часов) вы сможете нормально пользоваться духовкой. Использование духовки приостановит загрузку. Он возобновится автоматически, когда духовка не используется.
- Во время установки (~10 минут) вы не сможете пользоваться духовкой.
Он возобновится автоматически, когда духовка не используется.Когда я могу начать этот процесс?
- Как только вы получите уведомление о наличии обновления, вы можете начать процесс в любое время через приложение.
- Мы распространяем это обновление для наших клиентов, поэтому может пройти несколько дней, прежде чем обновление станет доступным для вашей духовки.
Сколько времени займет процесс?
- Время загрузки зависит от скорости интернет-соединения и степени использования печи на этапе загрузки.
- Время загрузки первого обновления составляет пару минут, второго — от 4 до 10 часов.
- Время установки для обоих составляет ~5 минут или меньше
- Размер загружаемого файла небольшой (~40 МБ), однако на этапе загрузки требуется некоторое время для передачи файлов между внутренними компонентами, поэтому это может занять так много времени.
Чего не следует делать?
- Отключение питания или отключение Wi-Fi прервет загрузку и установку. Если это произойдет, печь возобновит процесс, как только соединение будет восстановлено. Однако в некоторых случаях это может привести к сбою и потребовать от пользователя повторного запуска процесса (вы получите подсказку в приложении)
Что появится на духовке?
- Отображается экран, информирующий об обновлении (ссылка на приложение для возможного взаимодействия загрузки)
- Отображается экран, запрашивающий разрешение на установку
- Отображается экран, информирующий о текущей установке
- Отображается экран, информирующий о отображается успешная установка или отображается экран с сообщением о неудачной установке
Что будет отображаться в приложении?
- В зависимости от конфигурации учетной записи пользователя (выполнение автоматической загрузки да или нет) будет показан экран для запроса загрузки
- Отобразится экран с запросом разрешения на установку
- Отобразится сообщение об успешной/неудачной установке
- Если обновление программного обеспечения отозвано, отображается сообщение .
