Трансформатор тока для счетчика трехфазного

Содержание

Схема подключения трехфазного счетчика через трансформаторы тока
Принцип работы измерительных трансформаторов
Схемы подключения
Установка счетчика с трансформаторами тока
Подключение счетчика через трансформаторы тока
Схемы подключения счетчика через трансформаторы тока
Информация
Пример выбора трансформатора тока для установки расчетных счетчиков
Общие требования
Подключения счетчика через трансформаторы тока
2.1 Десятипроводная схема
2.2 Семипроводная схема
2.3 Схема с совмещенными цепями
3. Подключение счетчика через трансформаторы тока и напряжения

Схема подключения трехфазного счетчика через трансформаторы тока

Принцип работы измерительных трансформаторов
Коэффициент трансформации электросчетчика
Установка счетчика с трансформаторами тока

В электрических сетях, с напряжением 380 вольт, потребляемой мощностью свыше 60 кВт и током более 100 ампер, используется схема подключения трехфазного счетчика через трансформаторы тока. Данный вариант известен как косвенное подключение. Подобная схема дает возможность измерения высокой потребляемой мощности приборами учета, рассчитанными на низкие показатели мощности. Разница между высокими и низкими значениями компенсируется с помощью специального коэффициента, определяющего окончательные показатели счетчика.

Принцип работы измерительных трансформаторов

Принцип действия данных устройств довольно простой. По первичной обмотке трансформатора, включенной последовательно, протекает фазовый ток нагрузки. За счет этого возникает электромагнитная индукция, создающая ток во вторичной обмотке устройства. В эту же обмотку осуществляется включение токовой катушки трехфазного электросчетчика.

В зависимости от коэффициента трансформации, ток во вторичной цепи будет значительно меньше фазного тока нагрузки. Именно этот ток обеспечивает нормальную работу счетчика, а снимаемые показатели умножаются на величину коэффициента трансформации.

Таким образом, трансформаторы тока или измерительные трансформаторы преобразуют высокий первичный ток нагрузки в безопасное значение, удобное для проведения измерений. Трансформаторы тока для электросчетчиков нормально функционируют при рабочей частоте в 50 Гц и вторичном номинальном токе в 5 ампер. Поэтому, если коэффициент трансформации составляет 100/5, это означает максимальную нагрузку в 100 ампер, а значение измерительного тока – 5 ампер. Следовательно, в этом случае показания трехфазного счетчика умножаются в 20 раз (100/5). Благодаря такому конструктивному решению, отпала необходимость в изготовлении более мощных приборов учета. Кроме того, обеспечивается надежная защита счетчика от коротких замыканий и перегрузок, поскольку сгоревший трансформатор меняется значительно легче по сравнению с установкой нового счетчика.

Существуют определенные недостатки при таком подключении. Прежде всего, измерительный ток в случае малого потребления, может быть меньше стартового тока счетчика. Следовательно, счетчик не будет работать и выдавать показания. В первую очередь это касается счетчиков индукционного типа с очень большим собственным потреблением. Современные электросчетчики такого недостатка практически не имеют.

Особое внимание при подключение нужно обращать на соблюдение полярности. Первичная катушка имеет входные клеммы. Одна из них предназначена для подключения фазы и обозначается Л1. Другой выход – Л2 необходим, чтобы подключиться к нагрузке. Измерительная обмотка также имеет клеммы, обозначаемые соответственно, как И1 и И2. Кабель, подключаемый к выходам Л1 и Л2, рассчитывается на необходимую нагрузку.

Для вторичных цепей используется проводник, поперечное сечение которого должно быть не ниже 2,5 мм2. Рекомендуется применять разноцветные промаркированные провода с обозначенными выводами. Нередко подключение вторичной обмотки к счетчику осуществляется с помощью опломбированного промежуточного клеммника. Использование клеммника позволяет проводить замену и обслуживание счетчика без отключения электроэнергии, поступающей к потребителям.

Схемы подключения

Подключение измерительного трансформатора к счетчику может быть выполнено разными способами. Запрещается использовать трансформаторы тока с приборами учета, предназначенными для прямого включения в электрическую сеть. В подобных случаях вначале изучается сама возможность такого подключения, выбирается наиболее подходящий трансформатор, в соответствии с индивидуальной электрической схемой.

Если измерительные трансформаторы имеют различный коэффициент трансформации, они не должны подключаться к одному и тому же к счетчику.

Перед подключением необходимо внимательно изучить схему расположения контактов, имеющихся на трехфазном счетчике. Общий принцип действия электросчетчиков является одинаковым, поэтому контактные клеммы располагаются на одних и тех же местах во всех приборах. Контакт К1 соответствует питанию цепи трансформатора, К2 – подключение цепи напряжения, К3 является выходным контактом, подключаемым к трансформатору. Таким же образом подключается фаза «В» через контакты К4, К5 и К6, а также фаза «С» с контактами К7, К8, К9. Контакт К10 является нулевым, к нему подключаются обмотки напряжения, расположенные внутри счетчика.

Чаще всего применяется наиболее простая схема раздельного подключения вторичных токовых цепей. К фазному зажиму от входного автомата сети подается фазовый ток. Для удобства монтажа с этого же контакта выполняется подключение второй клеммы катушки напряжения фазы на счетчике.

Выход фазы является окончанием первичной обмотки трансформатора. Его подключение осуществляется к нагрузке распределительного щита. Начало вторичной обмотки трансформатора соединяется с первым контактом токовой обмотки фазы счетчика. Конец вторичной обмотки трансформатора соединяется с окончанием токовой обмотки прибора учета. Таким же образом подключаются остальные фазы.

В соответствии с правилами выполняется соединение и заземление вторичных обмоток в виде полной звезды. Однако это требование отражено не в каждом паспорте электросчетчиков. поэтому во время ввода в действие иногда приходится отключать заземляющий шлейф. Выполнение всех монтажных работ должно происходить в строгом соответствии с утвержденным проектом.

Существует и другая схема подключения трехфазного счетчика через трансформаторы тока. применяемая очень редко. В данной схеме используются совмещенные цепи тока и напряжения. Возникает большая погрешность в показаниях. Кроме того, при такой схеме невозможно своевременно выявить обмоточный пробой в трансформаторе.

Большое значение имеет правильный выбор трансформатора. Максимальная нагрузка требует величины тока во вторичной цепи не менее 40% от номинала, а минимальная нагрузка – 5%. Все фазы должны чередоваться в установленном порядке и проверяться специальным прибором – фазометром.

Установка счетчика с трансформаторами тока

Подключение счетчика через трансформаторы тока

Трансформаторы тока (далее ТТ) – это устройства, предназначенные для преобразования (снижения) тока до значений, при которых возможна нормальная работа приборов учета.

Проще говоря, они используются в щитах учета для измерения расхода электроэнергии потребителей большой мощности, когда непосредственное или прямое включение счетчика недопустимо из-за высоких токов в измеряемой цепи, способных привести к сгоранию токовой катушки и выводу прибора учета из строя.

Конструктивно эти устройства представляют собой магнитопровод с двумя обмотками: первичной и вторичной. Первичная (W1) подключается последовательно к измеряемой силовой цепи, к вторичная (W2) – к токовой катушке прибора учета.

Первичная обмотка выполняется с большим сечением и меньшим количеством витков чем вторичная, часто выполняется в виде проходной шины. Снижение тока (собственно, коэффициент трансформации) – это отношение тока W1 к W2 (100/5, 200/5, 300/5, 500/5 и т. д.).

Помимо преобразования измеряемого тока до допустимых для измерения значений, ввиду отсутствия связи W1 с W2 в ТТ происходит разделение измерительных и первичных цепей.

Схемы подключения счетчика через трансформаторы тока

Для правильного учета электроэнергии с применением ТТ необходимо соблюдать полярность подключения их обмоток: начало и конец первичной имеют обозначение Л1 и Л2, вторичной – И1 и И2.

Схемы полукосвенного подключения трехфазных электросчетчиков (с применением только ТТ) могут быть выполнены в разных вариантах:

Семипроводная. Это устаревшая и наименее предпочтительная в плане электробезопасности схема ввиду наличия связи токовых и измерительных цепей – токовые цепи электросчетчика находятся под напряжением.

Десятипроводная схема. Более предпочтительная и рекомендуемая для использования в настоящее время. Отсутствие гальванической связи токовых цепей прибора учета и цепей напряжения делает подключение счетчика более безопасным.

Схема подключения электросчетчика через испытательную колодку .Согласно требований ПУЭ п. 1.5.23 должна применяться при включении образцового счетчика через ТТ. Наличие испытательной коробки позволяет осуществлять шунтирование, отключение токовых цепей, подключение прибора учета без отключения нагрузки, пофазное снятие напряжение с измеряемых цепей.

Подключение выполняется на основе десятипроводной схемы, ее отличие от последней состоит в наличии специального испытательного переходного блока между электросчетчиком и ТТ.

С соединением ТТ в “звезду”. Одни выводы вторичных обмоток ТТ соединяются в одной точке, образуя соединение “звезда”, другие – с токовыми катушками счетчика, также соединяемые по схеме “звезда”.

Недостаток такого способа подключения учета – большая сложность коммутации и проверки правильности сборки схемы.

Данный сайт создан исключительно в ознакомительных целях. Материалы ресурса носят справочный характер.

При цитировании материалов сайта активная гиперссылка на l220.ru обязательна.

Учет электроэнергии с потребляемым током более 100А выполняется счетчиками трансформаторного включения, которые подключаются к измеряемой нагрузке через измерительные трансформаторы. Рассмотрим основные характеристики трансформаторов тока.

1. Номинальное напряжение трансформатора тока

В нашем случае измерительный трансформатор должен быть на 0,66кВ.

Класс точности измерительных трансформаторов тока определяется назначением электросчетчика. Для коммерческого учета класс точности должен быть 0,5S, для технического учета допускается – 1,0.

3. Номинальный ток вторичной обмотки

4. Номинальный ток первичной обмотки

Вот этот параметр для проектировщиков наиболее важен. Сейчас рассмотрим требования по выбору номинального тока первичной обмотки измерительного трансформатора. Номинальный ток первичной обмотки определяет коэффициент трансформации.

Коэффициент трансформации измерительного трансформатора – отношение номинального тока первичной обмотки к номинальному току вторичной обмотки.

Коэффициент трансформации следует выбирать по расчетной нагрузке с учетом работы в аварийном режиме. Согласно ПУЭ допускается применение трансформаторов тока с завышенным коэффициентом трансформации:

1.5.17. Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5 %.

В литературе можно встретить еще требования по выбору трансформаторов тока. Так завышенным по коэффициенту трансформации нужно считать тот трансформатор тока, у которого при 25%-ной расчетной присоединяемой нагрузке (в нормальном режиме) ток во вторичной обмотке будет менее 10% номинального тока счетчика.

А сейчас вспомним математику и рассмотрим на примере данные требования.

Пусть электроустановка потребляет ток 140А (минимальная нагрузка 14А). Выберем измерительный трансформатор тока для счетчика.

Выполним проверку измерительного трансформатора Т-066 200/5. Коэффициент трансформации у него 40.

140/40=3,5А – ток вторичной обмотки при номинальном токе.

5*40/100=2А – минимальный ток вторичной обмотки при номинальной нагрузке.

Как видим 3,5А>2А – требование выполнено.

14/40=0,35А – ток вторичной обмотки при минимальном токе.

5*5/100=0,25А – минимальный ток вторичной обмотки при минимальной нагрузке.

Как видим 0,35А>0,25А – требование выполнено.

140*25/100 – 35А ток при 25%-ной нагрузке.

35/40=0,875 – ток во вторичной нагрузке при 25%-ной нагрузке.

5*10/100=0,5А – минимальный ток вторичной обмотки при 25%-ной нагрузке.

Как видим 0,875А>0,5А – требование выполнено.

Вывод: измерительный трансформатор Т-066 200/5 для нагрузки 140А выбран правильно.

По трансформаторам тока есть еще ГОСТ 7746—2001 (Трансформаторы тока. Общие технические условия), где можно найти классификацию, основные параметры и технические требования.

При выборе трансформаторов тока можно руководствоваться данными таблицы:

Для правильного выбора трансформаторов тока (ТТ) для расчетных счетчиков, нам нужно правильно выбрать коэффициент трансформации трансформатора тока, исходя из того, что расчетная нагрузка присоединения, будет работать в аварийном режиме.

Коэффициент трансформации считается завышенным, если при 25%-ной нагрузке присоединения в нормальном режиме, ток во вторичной обмотке будет меньше 10% от номинального тока подключенного счетчика – 5 А.

Для того, чтобы присоединенные приборы, работали в требуемом классе точности (напоминаю что для счетчиков коммерческого учета класс точности трансформаторов тока должен быть – 0,2; 0,2S; для технического учета – 0,5; 0,5S), необходимо чтобы, подключаемая вторичная нагрузка Zн не превышала номинальной вторичной нагрузки трансформатора тока, для данного класса точности, при этом должно выполняться условие Zн ≤ Zдоп. Подробно это рассмотрено в статье: «Выбор трансформаторов тока на напряжение 6(10) кВ».

Еще одним условием правильности выбора трансформаторов тока, является проверка трансформаторов тока на токовую ΔI и угловую погрешность δ.

Угловая погрешность учитывается только в показаниях счетчиков и ваттметров, и определяется углом δ между векторами I₁ и I₂.

Токовая погрешность определяется по формуле [Л1, с61]:

Kном. – коэффициент трансформации;
I₁ – ток первичной обмотки ТТ;
I₂ – ток вторичной обмотки ТТ;

Пример выбора трансформатора тока для установки расчетных счетчиков

Нужно выбрать трансформаторы тока для отходящей линии, питающей трансформатор ТМ-2500/6. Расчетный ток в нормальном режиме составляет – 240,8А, в аварийном режиме, когда трансформатор будет перегружен на 1,2, ток составит – 289А.

Выбираем ТТ с коэффициентом трансформации 300/5.

1. Рассчитываем первичный ток при 25%-ной нагрузке:

2. Рассчитываем вторичный ток при 25%-ной нагрузке:

Как видим, трансформаторы тока выбраны правильно, так как выполняется условие:

I₂ > 10%*Iн.счетчика, т. е. 1 > 0,5.

Рекомендую при выборе трансформаторов тока к расчетным счетчикам использовать таблицы II.4 – II.5.

Таблица II.5 Технические данные трансформаторов тока

Таблица II.4 Выбор трансформаторов тока

Максимальная расчетная мощность, кВА	Напряжение
380 В		10,5 кВ
Нагрузка, А	Коэффициент трансформации, А	Нагрузка, А	Коэффициент трансформации, А
10	16	20/5	—	—
15	23	30/5	—	—
20	30	30/5	—	—
25	38	40/5	—	—
30	46	50/5	—	—
35	53	50/5 (75/5)	—	—
40	61	75/5	—	—
50	77	75/5 (100/5)	—	—
60	91	100/5	—	—
70	106	100/5 (150/5)	—	—
80	122	150/5	—	—
90	137	150/5	—	—
100	152	150/5	6	10/5
125	190	200/5	—	—
150	228	300/5	—	—
160	242	300/5	9	10/5
180	—	—	10	10/5 (15/5)
200	304	300/5	—	—
240	365	400/5	13	15/5
250	—	—	14	15/5
300	456	600/5	—	—
320	487	600/5	19	20/5
400	609	600/5	23	30/5
560	853	1000/5	32	40/5
630	960	1000/5	36	40/5
750	1140	1500/5	43	50/5
1000	1520	1500/5	58	75/5

Учитывая необходимость подключения трансформаторов тока для питания измерительных приборов и реле, для которых нужны различные классы точности, высоковольтные трансформаторы тока выполняются с двумя вторичными обмотками.

1. Справочник по расчету электрических сетей. И.Ф. Шаповалов. 1974г.

Общие требования

Схемы подключения счетчиков через трансформаторы можно разделить на две группы: полукосвенного и косвенного включения.

При схеме полукосвенного включения, счетчик включается в сеть только через трансформаторы тока (ТТ). Такая схема, как правило, применяется для средних и крупных предприятий которые питаются от сети 0,4кВ и имеют присоединенную нагрузку свыше 100 Ампер.

При схеме косвенного включения, счетчик включается в сеть через трансформаторы тока (ТТ) и трансформаторы напряжения (ТН). Такие схемы применяются, как правило, для крупных предприятий имеющих на своем балансе трансформаторные подстанции и другое высоковольтное оборудование которое питается от сети выше 1кВ.

Счетчик трансформаторного включения имеет 10 либо 11 выводов:

Как видно на картинке выше выводы №1, 3, 4, 6, 7 и 9 используются для подключения токовых цепей (от трансформаторов тока), а выводы №2, 5, и 8 — для подключения цепей напряжения (от трансформаторов напряжения — при косвенной схеме включения либо напрямую от сети — при полукосвенном включении). 10 вывод, как и 11 (при его наличии), служит для подключения нулевого проводника к счетчику.

В соответствии с п. 1.5.16. ПУЭ класс точности трансформаторов тока и напряжения для присоединения расчетных счетчиков электроэнергии должен быть не более 0,5.

Кроме того в соответствии с п.1.5.23. ПУЭ цепи учета (цепи от трансформаторов до счетчика) следует выводить на самостоятельные сборки зажимов или секции в общем ряду зажимов. При отсутствии сборок с зажимами необходимо устанавливать испытательные блоки. При этом токовые цепи должны выполняться сечением не менее 2,5 мм 2 по меди и не менее 4 мм 2 по алюминию (п.3.4.4 ПУЭ), а сечение и длина проводов и кабелей в цепях напряжения счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25% номинального напряжения (п. 1.5.19. ПУЭ). (Как правило цепи напряжения выполняются тем же сечением, что и токовые цепи)

Как было написано выше цепи учета необходимо выводить на сборки зажимов или испытательные блоки, так что же представляет из себя испытательный блок?

Испытательный блок или испытательная коробка представляет из себя сборку зажимов предназначенных для подключения электросчетчика и обеспечивающих возможность удобного и безопасного проведения работ со счетчиком:

ВАЖНО! Винты для закорачивания первых выводов токовых цепей обязательно должны быть вкручены при семипроводной схеме подключения и выкручены при десятипроводной схеме.

Перемычки для закорачивания токовых цепей должны быть замкнуты только на время монтажа и проведения других работ со счетчиком, в рабочем положении перемычки должны быть разомкнуты!

Подключения счетчика через трансформаторы тока

Как уже было написано выше при напряжении сети 0,4 кВ (380 Вольт) и нагрузках свыше 100 Ампер применяются схемы полукосвенного включения счетчика, при которой цепи напряжения подключаются к счетчику напрямую, а токовые цепи подключаются через трансформаторы тока:

Существуют следующие схемы подключения счетчиков через трансформаторы: десятипроводные, семипроводные и с совмещенными цепями (может использоваться только при полукосвенном включении). Разберем каждую из схем в отдельности:

2.1 Десятипроводная схема

Принципиальная десятипроводная схема подключения счетчика через трансформаторы тока:

Фактически десятипроводная схема будет иметь следующий вид:

Преимущества десятипроводной схемы:

Удобство проведения работ со счетчиком. Отсутствует необходимость отключения электроустановки при замене электросчетчика, а так же при выполнении с ним других работ.
Безопасность. Токовые цепи заземлены, что исключает возможность появления на выводах вторичных цепей опасного потенциала. Испытательная коробка позволяет безопасно отключить цепи напряжения.
Высокая надежность. Учет по каждой фазе собирается независимо друг от друга. В случае нарушения цепей учета по одной из фаз работа учета на других фазах не нарушается.

Недостатки десятипроводной схемы:

Большой расход проводника, для сборки вторичных цепей учета.

2.2 Семипроводная схема

Принципиальная семипроводная схема подключения электросчетчика через трансформаторы тока:

Фактически семипроводная схема будет иметь следующий вид:

Преимущества семипроводной схемы:

Удобство проведения работ со счетчиком. Отсутствует необходимость отключения электроустановки при замене электросчетчика, а так же при выполнении с ним других работ.
Безопасность. Токовые цепи заземлены, что исключает возможность появления на выводах вторичных цепей опасного потенциала. Испытательная коробка позволяет безопасно отключить цепи напряжения.
Экономия проводника, для сборки вторичных цепей учета за счет объединения вторичных токовых цепей.

Недостатки семипроводной схемы:

Низкая надежность. В случае нарушения совмещенной токовой цепи электроэнергия не учитывается ни по одной из фаз.

2.3 Схема с совмещенными цепями

Принципиальная схема подключения электросчетчика через трансформаторы тока с совмещенными цепями.

При данной схеме цепи напряжения объединяются с токовыми цепями путем установки перемычек на трансформаторах от контакта Л1 к контакту Л2.

Фактически схема с совмещенными цепями будет иметь следующий вид:

Схема с совмещенными цепями не соответствует требованиям действующих правил и в настоящее время не применяется, однако она все еще встречается в старых электроустановках.

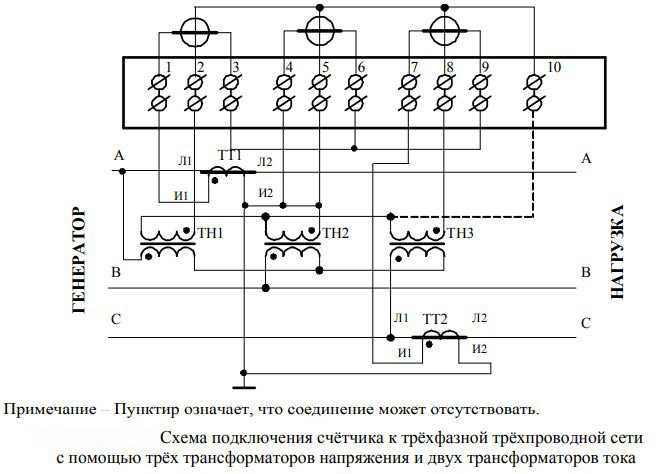

3. Подключение счетчика через трансформаторы тока и напряжения

В случае необходимости организации учета электрической энергии в сети выше 1000 Вольт применяется схема косвенного включения счетчика при которой токовые цепи подключаются к счетчику через трансформаторы тока, а цепи напряжения подключаются через трансформаторы напряжения:

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Трехфазный счетчик схема подключения через трансформаторы тока

В частном секторе подключение всех однофазных и большинства трехфазных счетчиков производится по схеме прямого включения. Но в случае, если потребление электроэнергии по мощности превышает 100 Ампер, то прибор учета подсоединяется через трансформаторы тока.

Однофазный и трехфазный счетчик в чем разница

Определиться с выбором счётчика учета потреблённой электроэнергии, для установки в квартире, иногда бывает не так просто, как кажется сначала.

Поэтому даже в случае потребности в замене счётчика и обратившись к продавцу, желательно знать заранее, что лучше подходит вам, какие характеристики должны быть у товара.

по току, проходящему в сети;
по наличию фаз, питающих его;
по рабочему напряжению;
по классу показателя точности;
по применяемым тарифам.

Первым делом необходимо узнать, что за проводка находится в доме. С одной фазой и нулём или с тремя фазами и нулём и на основании этого приобретать прибор учёта.

Класс точности изделия – не маловажный показатель для его установки. Для квартир и домов допускаемой погрешность является 2% и не выше. Счётчики, имеющие погрешность ниже, устанавливают на промышленных предприятиях.

Выбор многотарифного прибора позволит производить оплату, за потребляемую электроэнергию, ночью и днём раздельно, по двум тарифам, что способствует экономии семейного бюджета.

Однофазный и трёхфазный счётчик, в чём разница, задают этот вопрос многие, кто столкнулся с выбором прибора учёта.

Запитка однофазного прибора учета осуществляется кабелем, состоящим из двух жил, фазы и ноля. Максимальное напряжение для такого счётчика 220 В, о чём написано на его панели.

Запитка трёхфазного счётчика осуществляется кабелем, состоящим из четырёх жил, трёх фаз и ноля. Напряжение, на которое он, составляет 380 В.

Сфера их использования также имеет определённое отличие. Счётчики с одной фазой, в основном, устанавливаются в дачных и жилых постройках. Большинство небольших офисов и торговых предприятий также устанавливают их. Отличает их несложное устройство. Они удобные в эксплуатации. Снять показания с них не составит труда.

Счётчики с тремя фазами обладают более сложной конструкцией, а качество их измерений значительно выше. Устанавливают их на объектах промышленности, с большим потреблением электроэнергии. Допускается установка такого прибора учета с тремя фазами в сети с напряжением 220 В, а вот установка однофазного в сеть из трёх фаз не разрешена.

Все приборы проходят госповерку с обязательной опломбировкой их корпуса. На новых трёхфазных счётчиках, при их установке, пломбы госповерителя должны быть с датой, которая не превышает 12 месяцев со времени их опломбирования, а для однофазных не превышать 24 месяца.

РЩ при однофазной нагрузке

Наиболее простой схемой подключения дома или дачи будет при однофазной нагрузке. Достаточно проанализировать установленную нагрузку и распределить поровну по фазам. В этом случае в сети не будет перекоса фаз.

Разрешенная мощность для частного дома при напряжении на 380 В составляет 15 Квт, в этом случае схема распределительного щита на 15 Квт предлагается проектной документацией.

Однако, это только рекомендации, а подключение потребителей распределяет хозяин по своему усмотрению. От вводного бокса к распределительному щиту прокладывается пятижильный кабель.

Кроме фазных проводов заводятся нулевой и провод заземления. Монтаж щита производится цветными проводами сечением не менее 4 мм. Согласно ПЭУ нулевой провод должен быть обязательно синий или голубой, а провод заземления должен быть желто – зелёный.

Фазные провода могут иметь любые другие цвета. РЩ на 380 В в частном доме при подключении однофазной нагрузки получается достаточно простым, при этом распределительный щит имеет небольшие размеры. В котором монтируются однофазные автоматы и средства защиты УЗО.

К автоматам подключают распределенную нагрузку. Не рекомендуется подключать только освещение на один автомат или только розетки. Нагрузка должна быть распределена равномерно, чтобы исключить перекоса фаз. В корпусе щита монтируют Din-рейку, на которой крепятся автоматы. Ниже монтируются нулевая и шина заземления. Такие электрические распределительные щиты устанавливают для небольшого дачного дома, если к даче подведено трёхфазное напряжение.

При этом нагрузку подключают к дифавтоматам по схеме:

Котёл и насосы подключают через автомат к первой фазе;
Розетки и свет на кухне ко второй;
Свет и розетки зала к третьей.

В случае этом нагрузка будет распределена по фазам относительно равномерно. Такие сборки очень удобны в плане срабатывания автомата. При возникновении аварийного отключения сразу понятно, где произошла неисправность.

Схема трехфазного счетчика

Схема подключения cчетчика прямого включения, также, как и у однофазных счетчиков, кроме паспорта, указана на обратной стороне крышки.

первый – фаза А вход;
второй – фаза А нагрузка;
третий – фаза В вход;
четвертый – фаза В нагрузка;
пятый – фаза С вход;
шестой – фаза С нагрузка;
седьмой – ноль вход;
восьмой – ноль нагрузка.

Соединение трансформаторов тока и обмоток реле в неполную звезду

Симметричная нагрузка при трехфазном КЗ.

Двухфазное КЗ

Двухфазно КЗ АВ или ВС При разных видах КЗ, ток в реле и его чувствительность будут разными. Ток в реле будет равен нулю во время однофазного КЗ фазы В. Эту схему можно применять, тогда, когда не требуется действий трансформатора для защиты от разных междуфазных КЗ с соединением обмоток Y/* – 11 группа, и когда эта защита обеспечивает необходимую чувствительность.

Подключение 3х фазного счетчика

Приборы данного типа включаются в эклектическую сеть напрямую, по аналогии с однофазными счетчиками. Они обычно рассчитаны на небольшую пропускную мощность (ток до 100 А), отверстия под провода имеет сечение 25мм2 (или даже 16 мм2).

ввод фазы А;
к нагрузке фазы А;
ввод фазы В;
к нагрузке фазы В;
ввод фазы С;
к нагрузке фазы С;
ввод нуля;
вывод нуля к нагрузке.

Подключение трехфазного счетчика через трансформаторы тока схема

Максимальный ток счетчика электроэнергии, как правило, ограничен значением 100 А, поэтому применить их в мощных электроустановках невозможно. В этом случае подключение к трехфазной сети идет не напрямую, а через трансформаторы.

Это также позволяет расширить диапазон измерения приборов учета по току и напряжению. Однако, основная задача входных трансформаторов – уменьшить первичные токи и напряжения до безопасных значений для ЭС и защитных реле.

Полукосвенное

При подключении счетчика через трансформатор необходимо следить за полярностью начала и конца обмоток трансформатора тока, как первичной (Л1, Л2), так и вторичной (И1, И2).

Аналогично нужно следить за полярностью при использовании трансформатора напряжения. Общую точку вторичных обмоток трансформаторов необходимо заземлять.

Л1 — вход фазной (силовой) линии.
Л2 — выход фазной линии (нагрузка).
И1 — вход измерительной обмотки.
И2 — выход измерительной обмотки.

Такой тип включения электросчетчика в сеть 380 Вольт позволяет разделить цепи тока и напряжения, что повышает электробезопасность. Минусом данной электрической схемы трехфазного подсоединения является большое количество проводов, необходимых для подключения ЭС.

Звезда

Такой тип подключения счетчика электроэнергии с заземлением к сети 380 В требует меньшего количества проводов. Включение по схеме звезда достигается объединением вывода И2 всех обмоток ТТ в одну общую точку и подсоединением к нулевому проводу.

Недостатком этого способа подключения электросчетчика в сеть 380 Вольт является ненаглядность схемы соединений, что может усложнить проверку включения для представителей энергоснабжающих компаний.

Косвенное

Такая схема подключения трехфазного счетчика используется на высоковольтных присоединениях. Такой тип непрямого присоединения используется в большинстве случае лишь на крупных предприятиях и приведен лишь для ознакомления.

В этом случае используются не только высоковольтные трансформаторы тока, но и трансформаторы напряжения. Для трехфазного подключения необходимо заземлять общую точку трансформаторов тока и напряжения.

Для минимизации погрешности измерений если присутствует несимметрия фазовых напряжений необходимо, чтобы нулевой проводник сети был связан с нулевым зажимом счетчика.

Трансформаторы тока для электросчетчиков

Счетчики для расчетов за потребляемую электроэнергию между энергоснабжающей организацией и потребителями следует устанавливать на границе раздела сети по балансовой принадлежности и эксплуатационной ответственности между энергоснабжающей организацией и потребителем.

Число счетчиков на объекте должно быть минимальным и обосновано принятой схемой электроснабжения объекта и действующими тарифами на электроэнергию для данного потребителя.

Расчетные счетчики у арендаторов, находящихся в жилых, общественных и других зданиях и обособленных в административно-хозяйственном отношении, надо устанавливать раздельно для каждого самостоятельного потребителя (организации, домоуправления, ателье, магазина, мастерской, склада и т.д.).

Коэффициент трансформации трансформаторов тока следует выбирать по расчетной присоединяемой нагрузке с учетом работы установки в аварийном режиме.

Завышенным по коэффициенту трансформации считается такой трансформатор тока, у которого при 25%-ной расчетной присоединяемой нагрузке (в нормальном режиме) ток во вторичной обмотке будет менее 10% номинального тока счетчика (номинальный ток — 5 А).

В зависимости от величин сопротивления потребителей вторичной цепи Z2, Ом, и вторичной нагрузки трансформатора тока S2, ВА, один и тот же трансформатор тока может работать в различных классах точности.

Для обеспечения достаточной точности показаний приборов и действия аппаратов защиты, подключенных к трансформатору тока, необходимо, чтобы величина Z2 не выходила за пределы номинальной нагрузки трансформатора тока.

Угловая погрешность определяется углом δ между векторами тока I1 и I2 и учитывается только в показаниях счетчиков и ваттметров.

Трансформаторы тока имеют следующие классы точности: 0,2; 0,5; 1; 3; 10, что соответствует величинам токовых погрешностей.

для счетчиков коммерческого учета — 0,5;
для электроизмерительных приборов— 1;
для реле токовых защит — 3;
для лабораторных приборов — 0,2.

Пример выбора трансформаторов тока для подключения счетчика. Расчетный ток присоединения в нормальном режиме — 90 А, в аварийном — 126 А. Выбирают трансформаторы тока с коэффициентом трансформации nт = 150/5 исходя из нагрузки в аварийном режиме.

Проверка. При 25%-ной нагрузке ток в первичной цепи составляет I1 = (90 х 25)/100 = 22,5 А.

Ток во вторичной цепи (при коэффициенте трансформации nт = 150 : 5 = 30) составит:

I2 = I1/nt = 22,5/30 = 0,75 А.

Сечение жил проводов или кабелей от трансформаторов тока до счетчиков должно быть не менее: медных — 2,5, алюминиевых — 4 мм2. Максимальное сечение жил проводов и кабелей, которые возможно подключить к клеммам прибора, не должно превышать 10 мм2.

При выборе трансформаторов тока к расчетным счетчикам рекомендуется использовать данные из ПУЭ (таблица «Выбор трансформаторов тока»).

Разновидности схем подключения

В первую очередь, выбор подходящей схемы подключения электросчётчика на 380В зависит от типа контролирующего прибора. Хочется отметить, что трёхфазные счётчики способны работать в стандартных электрических сетях 220В. При этом все бытовые приборы учёта потребления электроэнергии различаются по следующим схемам подсоединения:

приборы учёта с непосредственным включением;
электросчётчики с полукосвенным типом подключения;
контролирующие приборы с косвенным типом включения.

Устройство прямоточного типа учёта потребления энергоресурсов рассчитано на пропускание токов не выше 100 А. Из-за этого происходит ограничение использования такого аппарата по мощности, которая составляет не более 60 кВт. Клеммные контакты таких электросчётчиков и отверстия под проводку рассчитаны на подключение проводов небольшого сечения. В большинстве случаев это проводка, сечение которой варьируется в пределах от 16 до 25 мм квадратных. Приборы прямого включения имеют стандартную схему подключения, указанную на задней части крышки электрического счётчика, которая не вызывает особых затруднений.

Трехфазные счетчики электроэнергии прямого включения

В первую очередь стоит отметить многофункциональность таких счётчиков, а также несомненную выгоду от сокращения расходов на саму электроэнергию.

В чём же особенность трёхфазных счётчиков? Объяснение довольно простое – они, в отличие от однофазных, рассчитаны на работу при напряжении в 380 В. В настоящее время, потребность во всё более мощном питании возрастает пропорционально количеству бытовых электроприборов.

И если раньше трёхфазные счётчики прямого включения можно было встретить разве что на предприятиях, то сейчас, всё чаще и чаще, их устанавливают как в загородных, так и в частных домах. Ну а количество проводов зависит от того, для какой сети происходит подключение – с нулевым проводом или без оного.

Перед непосредственной установкой, стоит прояснить одну немаловажную деталь: прямое включение разрешено только при силе тока максимум до 100 А. В противном случае включение осуществляется исключительно через трансформатор.

Обратите внимание! Перед приобретением трёхфазного счётчика в местах продажи, вам необходимо в присутствии уполномоченного лица проверить наличие пломбы государственного поверителя и ОТК, а также отсутствие механических повреждений и целостность корпуса.

Теперь можно переходить к подготовительным работам. Изначально вам потребуется уточнить класс точности. Сделать это можно обратившись в компанию-поставщик. Установку рекомендуется проводить вблизи от центрального входа в само помещение.

облегчить контроль показаний;
оперативно подключить кабель, подводящий к помещению электричество, напрямую к счётчику.

Некоторые специалисты также рекомендуют подключать трёхфазный счётчик на улице. Но для этого нужно подобрать и приобрести подходящий по начинке и соответствующий указанным в схеме размерам, бокс.

Для того чтобы приступить к подключению, требуется получить соответствующее разрешение в энергетической компании. В этом поможет специалист, вызванный прямо на место установки трёхфазного счётчика. Он не только сможет разработать и передать схему включения, но и отметит предельно допустимые, в вашем случае, параметры устройства.

Далее, используя полученные рекомендации, следует составить схему монтажа. После утверждения всех схем, а также документации в соответствующей организации, можно переходить непосредственно к монтажу.

Для начала, потребуется сделать на стене предварительную разметку под монтажные отверстия. При этом нужно постоянно сверяться со схемой включения прибора, чтобы не допустить ошибок.

Практически для всех подобных трёхфазных счётчиков прямого включения специалисты советуют использовать DIN-рейку или идущую в комплекте крепительную планку. Именно её и стоит закрепить на стене, используя шурупы, а уже не неё установить сам прибор учета.

Помните! Установка трёхфазного счётчика проводится исключительно в вертикальном положении! При необходимости, используйте компактный строительный уровень. Температура в помещении не должна быть выше 40o по Цельсию. Повышенная влажность также может навредить работе прибора. Допустимая высота подключения счётчика должна быть не ниже 0,4 м.

Чаще всего, непосредственно под самим прибором, крепится монтажная линейка. Она используется для установки дополнительных компонентов, таких как автоматы и предохранители.

Если вы сделали выбор в пользу подключения электросчётчика на улице, то вам нужно будет предварительно озаботиться монтажом бокса.

На рынке присутствует огромнейший выбор различных моделей, отличительными характеристиками которых выступают: герметизация, класс антивандальной защиты, габаритные размеры, а также материал, из которого изготавливается корпус и перечень компонентов, входящих в комплект.

Нужно подобрать наиболее подходящий вариант, максимально соответствующий вашим потребностям.

После этого следует надёжно зафиксировать корпус бокса к поверхности непосредственного крепления. На задней стенке большинства, представленных на рынке боксов, уже присутствуют так называемые технологические отверстия для монтажа.

Далее, нужно оценить материал, из которого изготовлена поверхность крепления и уже после этого определить, что подойдёт лучше: саморезы, дюбеля или навесные крюки. К задней крышке можно получить доступ после демонтажа внутренней защитной поверхности.

Счетчик Энергомера трехфазный

Счетчик электроэнергии трехфазный Энергомера ЦЭ6803В Р32

ТУ 4228-010-04697185-97;
предназначен для измерения и учета электроэнергии по одному тарифу;
класс точности: 1;
корпус Р32 — для крепления в щиток и на din-рейку;
соответствует стандартам размещения счетчиков в щиток и на рейку.

Средняя наработка на отказ — 220000 часов.
Межповерочный интервал — 16 лет.
Средний срок службы — 30 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 7 лет с даты выпуска для приборов, произведенных c 01.05.2019 г.

Модификации для прямого, полукосвенного и косвенного включения.
Универсальный монтаж на DIN-рейку и на плоскую поверхность.
Исполнения с механическим отсчетным устройством или ЖКИ.
Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки.
Улучшенные значения стартового тока.
Малое собственное энергопотребление.
Стандартный телеметрический импульсный выход.
Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Привлекательная цена.

Схема подключения счетчика Меркурий 230

Электросчетчик Меркурий 230 АМ и другие его модификации служат для измерения, хранения и выведения на ЖКИ (жидкокристаллический индикатор) данных о потребляемой электроэнергии за отчетный период времени.

Соединение устройства может осуществляться как через трансформаторы тока, так и посредством прямого включения к линии электросети.

Способы монтажа счетчика Меркурий 230 АМ и однофазных аппаратов во многом схожи. Но есть множество различий и сложностей при установке трехфазных устройств, поэтому их выпускают со схемой монтажа, расположенной на обратной стороне корпуса.

Правильная установка счетчика требует строгого соблюдения последовательности соединения проводов, отличающихся цветом изоляционного покрытия. Для трехфазной сети фаза А может быть выделена синим или голубым цветом, фаза В — оранжевым или коричневым, фаза С — фиолетовым, а нейтральная или нулевая фаза — зеленым.

путем прямого подсоединения;
при помощи 2-х или 3-х трансформаторов тока;
к 3-х проводной сети посредством 2-х трансформаторов напряжения и 2-х трансформаторов тока;
путем соединения к 3-х или 4-х проводной сети по 3 трансформатора напряжения и тока.

Прямое включение аппарата подразумевает непосредственное соединение к сети с напряжениями 220 и 380 В. Схемой подключения трехфазного счетчика Меркурий предусмотрена установка УЗО (устройство защитного отключения) и ОПН (ограничитель перенапряжения нелинейный).

Меркурий 231 АМ 01 схема подключения

учет активной электроэнергии в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию;
работа только в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей;
в счетчиках применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии;
стандартный телеметрический выход позволяет эксплуатировать счетчик в составе АСКУЭ, имеющей возможность приема учетной информации в импульсах телеметрии.

Схемы подключения счётчиков к сети 220 В

Схема непосредственного подключения счётчика

Схема подключения счётчика с помощью двух трансформаторов тока

Схема полукосвенного подключения

Достаточно трудно сделать компактный прибор на большие токи. Именно поэтому для токов в сети более 100Ампер, подключение трехфазного счетчика делается через измерительные трансформаторы. Работает такая схема в цепях до 0,4 кВ.

При такой схеме трансформаторы тока устанавливаются в кабельном отсеке на каждый фазный провод. От трансформаторов тока прокладываются линии учёта до счетчика. Сечение проводов линии учета 1,5 (можно 2,5) мм.

Расключение счетчика делается через клемную колодку, которая располагается (обычно) вблизи счетчика и правильно называется, коробка переходная испытательная КИП или КИИ 5/25.

Важные нюансы при включении счетчика с помощью ТТ

До покупки определитесь с типом счетчика, местом монтажа, классом напряжения и продумайте схему подключения счетчика через трансформаторы тока.
Внимательно прочтите паспорт прибора, рассмотрите схему на клеммной крышке с маркировкой и номерами выводов.
Электромонтажные работы с токовыми цепями проводятся в строгом соответствии с ПУЭ. Электропровода токовых цепей в сечении должны превышать 2,5 мм 2 .
Очень удобно эксплуатировать и обслуживать систему в дальнейшем, если сделать буквенную и цифровую маркировку проводки вторичных цепей. Цветом можно выделить другие провода трансформатора.
Чтобы облегчить ремонт и замену 3-фазного электросчетчика, предусмотрите дополнительные контакты. Вам не придется отсоединять потребителей от электроэнергии при ремонтных работах.

Как выбирают ТТ? Значение тока максимальное во вторичной обмотке не должно превышать 40% от номинала, минимум составляет 5%. Порядок фазных напряжений, подключаемых к счетчику, контролируют фазометром.

Соблюдения полярности подключения обмоток — ключевой момент. Три пары клемм входа размещены на первичной обмотке, один из их контактов Л1 нужен, чтобы подключить правильный фазный провод. Второй контакт Л2 ведет проводку к 3-фазной нагрузке. И1, И2 — клеммы на измерительной обмотке, катушка 3-фазного электросчетчика подсоединяется к ним в параллель. Какое будет сечение у кабеля, идущего к клеммам первичной катушки, зависит от тока нагрузки, во вторичных цепях к счетчику подключен проводник от 2,5 мм 2 и более.

Мониторинг только одной или двух из трех фаз

Центр поддержки
Часто задаваемые вопросы
Мониторинг только одной или двух из трех фаз

Вопросы

«Из-за нехватки места мы можем установить только два трансформатора тока (ТТ) для контроля трехфазной цепи. Есть ли поправочный коэффициент, который мы можем использовать, чтобы компенсировать мониторинг только двух из трех фаз?»

«Что, если мы будем контролировать только одну из трех фаз?»

Ответ

Для симметричных трехфазных четырехпроводных цепей (звезда) каждый ТТ измеряет ровно одну треть полного тока. Таким образом, если вы измеряете две из трех фаз, вы должны умножить свои результаты на 1,5, чтобы масштабировать показание до правильного значения. Если вы измеряете только одну фазу, вы должны умножить на 3, чтобы масштабировать показание до правильного значения.

Ограничения

Существует несколько различных способов разбалансировки трехфазной цепи, которые могут привести к снижению точности при таком подходе:

Возможно, нагрузка не сбалансирована. Трехфазные двигатели, как правило, хорошо сбалансированы, но другие нагрузки могут быть не сбалансированы. Если ваша нагрузка на самом деле представляет собой несколько нагрузок (например, мониторинг трехфазной сети на этаже здания), то существует высокая вероятность дисбаланса.
Напряжения от нейтрали (или земли) к каждой фазе могут быть несимметричными. Всегда есть небольшой дисбаланс, но дисбаланс может быть больше в зависимости от сервиса и других нагрузок. Например, если напряжение одной фазы на 1,0 % выше, чем напряжение других фаз, и вы не отслеживаете одну фазу с высоким уровнем, ваши показания мощности будут на 0,5 % ниже.

В редких случаях однофазное напряжение может быть заземлено (так называемый «заземленный треугольник» или «заземленная ветвь»). В этом случае измеритель WattNode будет измерять нулевую мощность на заземленной фазе, поэтому простым решением является контроль двух других фаз и устранение поправочного коэффициента 1,5. В этом случае для получения точных результатов необходимо контролировать обе активные фазы и (незаземленные).

Дополнительные примечания

Разве теорема Блонделя не позволяет использовать два трансформатора тока для контроля трехфазной трехпроводной цепи (треугольник)?

Да, это означает, что можно спроектировать счетчик только с двумя элементами (и только с двумя трансформаторами тока) для контроля трехпроводной схемы треугольник. Но это не значит, что все счетчики могут воспользоваться этим преимуществом. Чтобы использовать теорему Блонделя, одну из трех фаз необходимо использовать в качестве точки отсчета, чтобы две другие фазы измерялись относительно этой точки отсчета.

Архитектура счетчиков WattNode серии WNB и WNC допускает использование только земли или нейтрали в качестве контрольных точек, а не одной из фаз напряжения. Следовательно, теорема Блонделя не может быть применена к этой серии счетчиков WattNode, чтобы разрешить использование двух трансформаторов тока для трехпроводных незаземленных цепей треугольника. Как отмечалось выше, если ваша нагрузка сбалансирована, вы можете использовать только один ТТ и умножить показания на 3. Или использовать два ТТ и умножить показания на 1,5.

Однако в приложениях, использующих трансформаторы напряжения (PT), вторичная обмотка PT может быть проводной, чтобы обеспечить контрольную точку. Следовательно, в этом приложении счетчики серий WNB и WNC могут использоваться только с двумя ТТ. См. Рисунок 3: Мониторинг схемы треугольника на странице «Использование трансформаторов напряжения».

Счетчики серии WND могут измерять 3-фазные сети с 3-проводным треугольником, 4-проводным треугольником и заземленным треугольником, используя только два трансформатора тока.

См. также

Двухпроводные приложения 208 В переменного тока
Цепи треугольника с заземлением на угол

Измерительные трансформаторы

ЦЕЛИ

• объяснить работу измерительного трансформатора напряжения.

• объяснить работу измерительного трансформатора тока.

• схема подключения трансформатора напряжения и трансформатора тока в однофазной цепи.

• укажите, как определяются следующие величины для однофазной цепи содержащие измерительные трансформаторы: первичный ток, первичное напряжение, первичный мощность, полную мощность и коэффициент мощности.

• опишите подключение измерительных трансформаторов в трехфазной, трехпроводной схема.

• опишите подключение измерительных трансформаторов к трехфазной четырехпроводной сети. система.

Измерительные трансформаторы используются для измерения и регулирования переменного тока. токовые цепи. Прямое измерение высокого напряжения или больших токов включает большие и дорогие приборы, реле и другие компоненты схемы много дизайнов. Однако использование измерительных трансформаторов позволяет использовать относительно небольшие и недорогие приборы и устройства контроля стандартизированные конструкции. Измерительные трансформаторы также защищают оператора, измерительные приборы и аппаратура управления от опасностей высоких Напряжение. Использование измерительных трансформаторов повышает безопасность, точность, удобство.

Существует два различных класса измерительных трансформаторов: трансформатор напряжения и измерительный трансформатор тока. (Слово «инструмент» обычно опускается для краткости.)

ТРАНСФОРМАТОРЫ ПОТЕНЦИАЛА

Трансформатор напряжения работает по тому же принципу, что и силовой или распределительный. трансформатор. Основное отличие состоит в том, что мощность трансформатора напряжения меньше, чем у силовых трансформаторов. Потенциальные трансформаторы имеют от 100 до 500 вольт-ампер (ВА). Сторона низкого напряжения обычно намотанный на 115 вольт или 120 вольт. Нагрузка на стороне низкого напряжения обычно состоит из потенциальных катушек различных приборов, но может также включать в себя потенциальные катушки реле и другой аппаратуры управления. В целом, нагрузка относительно легкая и нет необходимости в трансформаторах напряжения мощностью от 100 до 500 вольт-ампер.

Первичная обмотка высокого напряжения трансформатора напряжения имеет то же номинальное напряжение в качестве первичной цепи. Когда необходимо измерить напряжение однофазной линии 4600 вольт, первичная часть потенциала трансформатор будет рассчитан на 4600 вольт, а низковольтная вторичная обмотка будет быть рассчитан на 115 вольт. Соотношение между первичной и вторичной обмотками это:

4600/115 или 40/1

Вольтметр, подключенный ко вторичной обмотке трансформатора напряжения показывает значение 115 вольт.

Для определения фактического напряжения на высоковольтной цепи, показания прибора 115 вольт необходимо умножить на 40. (115 х 40 = 4600 вольт). В большинстве случаев вольтметр калибруется для индикации фактическое значение напряжения на первичной стороне. В результате оператор не требуется применять множитель к показаниям прибора, а снижается вероятность ошибок.

илл. 22-1 показаны соединения для трансформатора напряжения с первичный вход на 4600 вольт и выход на 115 вольт для вольтметра. Этот потенциал трансформатор имеет вычитающую полярность. (Все измерительные трансформаторы напряжения в настоящее время производятся с вычитающей полярностью.) Один из вторичных выводов трансформатор на рис. 22-1 заземлен во избежание опасности высокого напряжения.

Трансформаторы напряжения имеют высокоточные соотношения между значениями первичного и вторичного напряжения; обычно ошибка составляет менее 0,5 процента. Сила трансформаторы не предназначены для высокоточного преобразования напряжения.

ил. 22-1 Соединения для трансформатора напряжения

ТРАНСФОРМАТОРЫ ТОКА

Трансформаторы тока используются для того, чтобы амперметры и катушки тока другие приборы и реле не нужно подключать напрямую к сильноточному линии. Другими словами, эти приборы и реле изолированы от высоких токи. Трансформаторы тока также понижают ток до известного коэффициента. Использование трансформаторов тока означает, что относительно небольшой и точный могут быть использованы приборы, реле и устройства управления стандартной конструкции. в цепях.

Трансформатор тока имеет отдельные первичную и вторичную обмотки. первичная обмотка, которая может состоять из нескольких витков толстого провода, намотанных на многослойный железный сердечник, соединенный последовательно с одним из линейных проводов. Вторичная обмотка состоит из большего числа витков меньшей размер провода. Первичная и вторичная обмотки намотаны на одном сердечнике.

Определяется номинальный ток первичной обмотки трансформатора тока по максимальному значению тока нагрузки. Вторичная обмотка рассчитана на 5 ампер вне зависимости от номинала тока первичных обмоток.

Например, предположим, что номинальный ток первичной обмотки трансформатор тока 100 ампер. Первичная обмотка имеет три витка, а вторичная обмотка имеет 60 витков. Вторичная обмотка стандартная номинальный ток 5 ампер; поэтому соотношение между первичным и вторичным токами составляет 100/5 или 20 к 1. Первичный ток в 20 раз больше чем вторичный ток. Так как вторичная обмотка имеет 60 витков, а первичная обмотка имеет 3 витка, то вторичная обмотка имеет в 20 раз больше витков как первичная обмотка. Тогда для трансформатора тока отношение первичных и вторичных токов обратно пропорционально отношению первичные витки во вторичные.

В fgr22-2 трансформатор тока используется для понижения тока в 4600 вольт, однофазная цепь. Трансформатор тока рассчитан на 100 до 5 ампер, а коэффициент понижения тока составляет 20 к 1. Другими словами, на каждый ампер во вторичной обмотке приходится 20 ампер в первичной обмотке обмотка. Если амперметр на вторичной обмотке показывает 4 ампера, фактическое ток в первичной обмотке в 20 раз больше этого значения или 80 ампер.

Трансформатор тока на рис. 22-2 имеет маркировку полярности, два высоковольтных первичных провода имеют маркировку h2 и h3, а вторичные выводы имеют маркировку X1 и X2. Когда h2 мгновенно положителен, X1 положителен в тот же момент. Некоторые производители трансформаторов тока маркируют только h2 и X1 отводят или используют знаки полярности. При подключении трансформаторов тока в цепях вывод h2 соединяется с выводом линии, питающейся от источника, в то время как провод h3 подключен к проводу линии, питающей нагрузку.

ил. 22-2 Трансформатор тока, используемый с амперметром

Вторичные выводы подключаются непосредственно к амперметру. Обратите внимание, что один вторичных проводов заземлен в качестве меры предосторожности, чтобы исключить высоковольтное опасности.

Внимание! Вторичная цепь трансформатора никогда не должна размыкаться при в первичной обмотке есть ток. Если вторичная цепь открыта когда в первичной обмотке есть ток, то весь первичный ток ток возбуждения, который индуцирует высокое напряжение во вторичной обмотке. Это напряжение может быть достаточно высоким, чтобы поставить под угрозу человеческую жизнь.

Лица, работающие с трансформаторами тока, должны убедиться, что вторичная путь цепи обмотки замкнут. Иногда может потребоваться отключение вторичная цепь прибора при наличии тока в первичной обмотке. Например, измерительная цепь может потребовать повторной проводки или другого ремонта. быть нужным. Для защиты рабочего подключен небольшой короткозамыкатель. в цепь на клеммах вторичной обмотки трансформатора тока. Этот переключатель замыкается, когда цепь прибора должна быть отключена для ремонт или замена проводки.

Трансформаторы тока имеют очень точные соотношения между первичной и вторичной обмотками. значения тока: погрешность большинства современных трансформаторов тока меньше 0,5 процента.

Если первичная обмотка имеет большой номинальный ток, она может состоять из прямой проводник, проходящий через центр полого металлического сердечника. вторичная обмотка намотана на сердечник. Эта сборка называется стержневой. трансформатор тока. Название происходит от конструкции основного который на самом деле представляет собой прямую медную шину. Все стандартные трансформаторы тока с номиналами 1000 ампер и более — трансформаторы стержневого типа. Некоторые текущие трансформаторы меньших номиналов также могут быть стержневого типа. больной 22-3 показан трансформатор тока стержневого типа.

илл. 22-4 показан клещевой амперметр, в котором используется концепция оконного типа. трансформатор тока. Открыв зажим, а затем закрыв его вокруг проводник с током, сила тока в проводнике измеряется на метр.

ил. 22-3 Трансформатор тока барного типа.

ил. 22-4 Амперметры/мультиметры типа клещей.

ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ В ОДНОФАЗНОЙ ЦЕПИ

ил. 22-5 Однофазные измерительные соединения

ил. 22-5 иллюстрирует приборную нагрузку, подключенную через измерительный прибор. трансформаторы к однофазной высоковольтной линии. Инструменты включают вольтметр (22-6), амперметр и ваттметр. Трансформатор потенциала рассчитан на напряжение от 4600 до 115 вольт; трансформатор тока рассчитан на 50 к 5 ампер. Потенциальные катушки вольтметра и ваттметра соединены параллельно низковольтному выходу трансформатора напряжения. Следовательно, напряжение на потенциальных катушках каждого из этих приборов равно такой же. Токовые катушки амперметра и ваттметра соединены последовательно через вторичный выход трансформатора тока. Как результат, ток в токовых катушках обоих приборов одинаков. Обратите внимание, что вторичная обмотка каждого измерительного трансформатора заземлена для обеспечения защиты от опасностей высокого напряжения, как это предусмотрено в статье 250 Национального электротехнического Код.

Вольтметр на рис. 22-5 показывает 112,5 вольт, амперметр показывает 4 ампера, а ваттметр показывает 450 ватт. Найти первичное напряжение, первичный ток, первичная мощность, полная мощность в первичной цепи и коэффициент мощности, используются следующие процедуры:

Первичное напряжение

Множитель вольтметра = 4600/115 = 40

Первичное напряжение = 112,5 x 40

= 4500 вольт

Первичный ток

Множитель амперметра = 50/S = 10

Первичный ток = 4 x 10

=40 ампер

ил. 22-6 Панельные счетчики используют трансформаторы для контроля больших значений

Основное питание

Множитель ваттметра = множитель вольтметра x множитель амперметра

Множитель ваттметра = 40 x 10

= 400

Первичная мощность = 450 x 400

= 180 000 ватт или 180 киловатт

Полная мощность

Полная мощность первичной цепи находится путем умножения первичной значения напряжения и тока.

Полная мощность (вольт-ампер) = вольт x ампер

вольт-ампер = 4500 х 40

= 180 000 ватт = 180 000/1000 = 180 киловатт

Коэффициент мощности

Коэффициент мощности = мощность в киловаттах/полная мощность в киловольт-амперах

= 180/180

= 1,00 или 100 процентов

ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ ДЛЯ ТРЕХФАЗНЫХ СИСТЕМ

Трехфазная трехпроводная система

В трехфазной трехпроводной системе два трансформатора напряжения одного и того же номинала и два трансформатора тока одного номинала необходимы. Это является обычной практикой при трехфазном измерении для соединения вторичной схемы. То есть соединения выполняются так, что один провод или устройство проводит суммарные токи двух трансформаторов в разных фазах.

Соединения низковольтных приборов для трехфазной трехпроводной системы проиллюстрированы на 22-7. Обратите внимание, что два трансформатора напряжения подключены в открытой дельте к трехфазной линии 4600 вольт. Это приводит к трем значения вторичного напряжения по 115 вольт каждое. Два трансформатора тока соединены так, что первичная обмотка одного трансформатора включена последовательно с линией А и первичная обмотка второго трансформатора последовательно с линией С.

ил. 22-7 Измерительные соединения для трехфазной трехпроводной системы

Обратите внимание, что во вторичной цепи низкого напряжения используются три амперметра. Эта система проводки удовлетворительна для трехфазной трехпроводной системы, и все три амперметра дают точные показания. Другие инструменты, которые могут быть используемые в этой цепи включают трехфазный ваттметр, трехфазный ваттметр счетчик и трехфазный измеритель коэффициента мощности. Когда трехфазные приборы подключены во вторичных цепях, эти приборы должны быть подключены правильно, чтобы сохранялись правильные фазовые соотношения. Если это при несоблюдении меры предосторожности показания прибора будут неверными. В проверка соединений для этой трехфазной, трехпроводной системы учета, обратите внимание, что взаимосвязанные потенциальные и токовые вторичные цепи заземлены для защиты от опасностей высокого напряжения.

Трехфазная четырехпроводная система

ил. 22-8 Измерительные соединения для трехфазной четырехпроводной системы

ill 22-8 показаны вторичные измерительные соединения для 2400/4152 вольт, трехфазная, четырехпроводная система. Три трансформатора напряжения подключены по схеме «звезда» дать на трехфазный выход три вторичных напряжения 120 вольт к нейтральному. Три трансформатора тока 50 на 5 ампер используются в трех линейные проводники. Во вторичной обмотке используются три амперметра. схема. И взаимосвязанный потенциал, и текущие вторичные заземлены для защиты от возможных опасностей высокого напряжения.

ОБЗОР

Измерительные трансформаторы

специально разработаны для преобразования напряжения и тока в очень точных соотношениях. Преобразователи напряжения используются для преобразования высокого напряжения до пригодных для использования значений 115 или 120 вольт для использования стандартными приборами. Трансформаторы тока (ТТ) используются для преобразования больших величин переменного тока до уровня 5 ампер, чтобы его можно было использовать со стандартными инструментами. ОКРУГ КОЛУМБИЯ текущие уровни обычно снижаются до пригодного для использования уровня за счет использования шунты. Шунт имеет номинальный ток первичной нагрузки, и тогда счетчик подключен через шунт. Счетчик рассчитан на работу при напряжении 50 милливольт.

ВИКТОРИНА

1. Какие существуют два типа измерительных трансформаторов?

а.

б.

2. Почему вторичная цепь трансформатора тока должна быть замкнута при есть ток в первичной цепи? __________

3. Трансформатор рассчитан на 4600/115 вольт. Вольтметр, подключенный через вторичка показывает 112 вольт. Какое первичное напряжение?

4. Трансформатор тока рассчитан на 150/5 ампер. Амперметр во вторичке по схеме 3,5 ампера. Какой первичный ток? _______

5. Трансформатор напряжения 2300/115 В и трансформатор тока 100/5 А. подключены к однофазной линии. Вольтметр, амперметр и ваттметр подключаются во вторичных обмотках измерительных трансформаторов. Вольтметр показывает 110 вольт, амперметр показывает 4 ампера, а ваттметр показывает 352 Вт. Нарисуйте соединения для этой цепи. Марк ведет H X и так далее. Показать все показания напряжения, тока и мощности.

6. Завершите цепь, используя измерительные трансформаторы, для измерения напряжения и силы тока. Включите терминальную маркировку.

ОТ ИСТОЧНИКА К НАГРУЗКЕ

7. Какое первичное напряжение рассматриваемой однофазной цепи 5?

8. Чему равен первичный ток в амперах данной однофазной цепи в вопросе 5?

9. Какова первичная мощность в ваттах в данной однофазной цепи в вопросе 5?

10. Какой коэффициент мощности рассматриваемой однофазной цепи 5?

Выберите правильный ответ для каждого из следующих утверждений.

11. Вторичку трансформатора напряжения обычно наматывают на

а. 10 вольт. в. 230 вольт.

б. 115 вольт. д. 500 вольт.

12. Вторичные обмотки трансформатора заземляются на

а. стабилизировать показания счетчика.

б. обеспечить показания с точностью до 0,5 процента.

в. завершить систему с праймериз.

д. исключить опасность высокого напряжения.

13. Трансформатор, используемый для уменьшения значений тока до размера, при котором небольшие счетчики может зарегистрировать их a(n)

а. автотрансформатор. в. потенциальный трансформатор.

б. распределительный трансформатор. д. трансформатор тока.

14. Первичная обмотка большого трансформатора тока может состоять из

а. много витков тонкой проволоки.

б.
