Перегородка из гипсокартона с дверью – как сделать самому

Нет ничего лучше для разделения комнаты, чем использовать гипсокартон. С его помощью можно создать перегородку, что разделит помещение на две части. Таким образом можно провести собственную перепланировку комнаты, если её параметры чем-то не устраивают. Порой в межкомнатной перегородке просто необходимо оставить проход. Для этой цели создается перегородка из гипсокартона с дверью. Рассмотрим детальней, какие особенности есть у этой конструкции и возможно ли её собрать самостоятельно.

Особенности конструкции с дверным проемом

Сложно переоценить возможности гипсокартона в современном строительстве. Многие привыкли использовать ГКЛ для отделки поверхностей, но с его помощью можно возводить различные конструкции, в том числе и стены (перегородки). Какие есть преимущества у гипсокартона, чтобы его можно было использовать для создания перегородки с дверью?

1. Небольшой весь гипсокартонных листов делает готовую перегородку относительно легкой, а значит, не возникает дополнительных нагрузок на конструкцию дома.
2. Экологичный материал не содержит и не выделяет вредных веществ. Не удивительно, ведь на 99% ГКЛ состоит из гипса и картона.
3. Не высокая стоимость по отношению к другим материалам, из которых может быть собрана межкомнатная перегородка.
4. Гипсокартон легко крепится, а также нарезается на куски любого размера обычным ножом, так что с ним просто работать.

Несущей основой перегородки является металлический каркас, который обшивается гипсокартоном. Именно на него дает нагрузку межкомнатная перегородка из гипсокартона с дверью. Поэтому нужно тщательно подбирать профиля, особенно в месте установки двери, ведь она создает дополнительное отягощение на всю конструкцию.

Выбор места и проведение разметки

Для создания каркаса потребуются металлические профили. Направляющие профили (ПН) крепятся на полу и на потолке, а стоечный профиль (ПС) крепится вертикально. Но сначала нужно определиться с местом и провести разметку. Наверняка с местом установки перегородки уже давно всё понятно. А вот с местом под дверь не стоит спешить.

Перед тем, как построить перегородку из гипсокартона с дверью, нужно знать, что стандартный шаг между ПС составляет 50-60 см. Также мы знаем, что первый профиль уступает от стены на 50-60 см, поэтому и место для двери нужно выбирать исходя из этого. Так удастся сэкономить на ПС, чтобы использовать его как края дверного проема. Дверь в любом случае будет делаться между профилями, поэтому место для неё нужно подобрать таким образом, чтобы расходовать минимальное количество материала.

Лазерный уровень просто незаменим, когда речь идет о разметке под каркас. С его помощью сразу видны линии, где должен проходить профиль на полу, по потолку и стенам. С его помощью установка перегородки из гипсокартона с дверью проводится без особых проблем и сложностей. Готовая конструкция будет ровной и без перекосов.

Когда делается линия, обозначающая место крепления профилей, то она не должна обозначать центр ПН. Многие допускают эту ошибку. Линия всегда должна указывать на то место, по которому будет проходить край профиля.

Если такого полезного девайся, как лазерный уровень, под рукой нет, то можно воспользоваться водным уровнем и отвесом. С ними разметка немного затянется, но человек с головой на плечах и руками, растущими с нужного места, сможет сделать всё ровно. С помощью каких уровней и как установить перегородку из гипсокартона с дверью решать вам. Когда место для крепления профилей будет выбрано, то при помощи отбивочного шнура нужно создать линии на всех плоскостях (стена, пол, потолок). Потом по этим линиям будет ПН.

Создание металлического каркаса

В профилях для пола нужно просверлить отверстия с шагом 50-60 см для крепления. После этого ПН прикладывается к полу и сверлится отверстие в полу через отверстие в профиле. Далее направляющие крепятся на дюбеля. Нужно придерживаться этой последовательности, чтобы перегородка из гипсокартона своими руками с дверью была сделана ровно. Если пытаться сразу сверлить профиль и пол для дюбеля, то направляющая во время сверления может съехать и в итоге пол просветлится в не нужном месте.

Если высот потолков превышает стандартных 2,5-2,7 метров, то потребуется дополнительное укрепление каркаса. В этом случае делается еще одна горизонтальная перегородка поседение, ведь одних лишь вертикальных профилей будет недостаточно.

Укладку направляющей начинают от дверного проема к стене. Для лучшей звукоизоляции под направляющие укладывают уплотнительную ленту. Когда ПС будет закреплен, то потом устанавливают направляющую на стены и потолок. Действуют аналогично, только не оставляют место под дверь, как на полу. Постоянно используется уровень, чтобы избежать перекосов. Основа для каркаса готова.

Теперь можно устанавливает ПС вертикально, заправляя его в направляющие. В итоге должен выйти каркас в виде прямоугольника с вертикальными параллельными стоечными профилями. Поскольку делается перегородка из гипсокартона с дверным проемом нужно этот самый проем обозначить. Поэтому между двумя ПС, что формируют дверной проем, устанавливается перемычка, которая будет верхом этого проема. Именно на неё дверь будет оказывать дополнительное воздействие. Поэтому нужно правильно сделать проем, чтобы вся конструкция оставалась прочной и надежной. Как правильно делать такую перемычку можно узнать из видео.

Стойки, что формируют дверной проем, необходимо дополнительно усилить, закрепив их дюбелями к полу и потолку. Для этой цели можно использовать специальные соединительные уголки. Для дополнительной прочности в сам профиль дверного проема вставляют деревянный брус. Его закрепляют с профилем гвоздями или саморезами. Также добавляют пару вертикальных перемычек между потолком и верхней частью проема.

Нужно ли утеплять и как это сделать

Каркас готов и можно приступать к обшивке гипсокартоном. Однако для тех, кто интересуется, как сделать перегородку из гипсокартона с дверью может быть интересен вопрос утепления этой перегородки. Поскольку профиль будет обшиваться ГКЛ, то образуется полость, в которую можно вставить утеплитель. Для утепления можно использовать следующие материалы:

• минеральная вата;
• пенопласт;
• полистирол;
• изолин;
• пенополиуретан.

Для утепления могут использоваться рулонные и листовые материалы. Хоть минеральная вата и стоит дорого, но её оптимально использовать для утепления межкомнатной перегородки из гипсокартона. Для этого одна сторона каркаса обшивается ГКЛ, потом вставляется минвата и обшивается вторая сторона. Утеплителем должны быть заполнены все пустоты.

Чтобы минеральная вата лучше держалась, вертикальные перегородки делают из двух ПС, что устанавливаются друг к другу спиной. Так образуются ложбины, в которые заводится утеплитель, и благодаря которому он прочно держится. Также такой каркас будет более прочным, хотя придется потратиться на дополнительный ПС.

Облицовка каркаса гипсокартоном

Для облицовки используют обычный стеновой ГКЛ. Обшивается перегородка из гипсокартона с дверью, начиная не от проема, а от стены. Сам лист ставится не впритык к стене, а так, чтобы отступать от неё на 0,5 см. Монтаж ГКЛ делается от пола слева направо или справа налево. Так используют все целые листы, а потом их разрезают, чтобы обшить оставшиеся участки. Стыки листов должны приходиться на середину профиля. Между стыками лучше оставить небольшое расстояние до 0,5 см. Все эти зазоры оставляются для того, чтобы снять напряжение с ГКЛ, которое может возникать, если они будут во что-то упираться. Потом стыки зашпаклюются и их не будет видно.

В месте под дверь гипсокартон подрезается. Шаг крепления на саморезы должен составлять 15-20 см.  Важно углублять шурупы в ГКЛ так, чтобы шляпки были немного «утоплены». Длину саморезов выбирают из учета толщины гипсократона и профиля. Также стоит помнить, что шуруп должен выглядывать из металлопрофиля после крепления минимум на 1 см. Обычно длины саморезов в 25 мм хватает, иногда берут 35 мм.

Монтаж двери и финишная отделка

Основная работа уже выполнена, а монтаж двери это отдельная тема для разговора. Напомним лишь, что дверь должна устанавливаться вместе с дверной коробкой. Тогда она будет ровной. Сама коробка крепится к созданному проему. Перегородка из гипсокартона с дверью была усилена деревянным бруском. К нему и крепится дверная коробка, а также к верхней перемычке. Зная все эти детали, нужно еще раз подумать об изначально выбранном размере дверного проема.

Отделочные работы в данном случае вполне стандартные. Зашпаклевываются все стыки листов и шляпки саморезов. Все стыки дополнительно укрепляются серпянкой, что укладывается сразу после шпаклевки и вдавливается в неё. Дальнейшая отделка зависит от того, какое будет использоваться финишное покрытие.

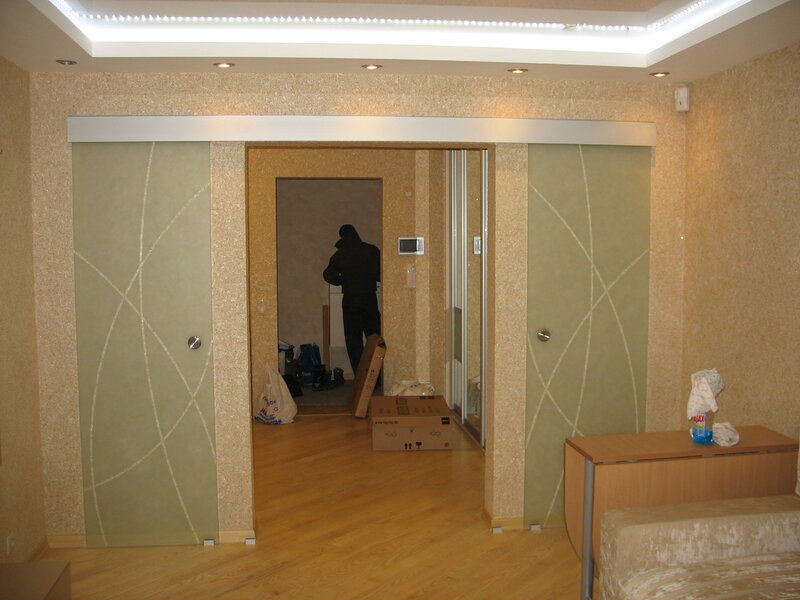

Чтобы сэкономить место некоторые прибегают к помощи сдвижной двери. Как делается перегородка из гипсокартона с дверью купе можно узнать из видео.

Установка перегородки из гипсокартона с дверью своими руками

Перегородка из гипсокартона с дверью – оптимальное решение проблемы зонирования пространства в помещении, особенно актуальное для квартир-студий. Массивные кирпичные стены уходят в прошлое: дешевый и легкий гипсокартон, спектр применения которого начинается с выравнивания стен и заканчивается строительством сложных потолочных конструкций самых невероятных форм, позволит создать перегородку своими руками с минимальными затратами времени и сил.

Несколько слов в пользу гипсокартона

Гипсокартонные конструкции имеют целый список неоспоримых преимуществ. Вот некоторые из них:

• Лёгкость – гипсокартон не создаст большую нагрузку на межэтажное перекрытие в многоэтажном доме.
• Экологичность – материал не содержит вредных химических веществ.
• Огнеупорность – в состав гипсокартона входит асбестовое волокно, препятствующее его возгоранию.
• Скрытие коммуникаций – проводка прекрасно помещается внутри каркаса.
• Свободный выбор толщины  и конфигурации перегородки.
• Неплохая звукоизоляция.
• Простота демонтажа.
• Приятная цена.

Необходимые инструменты и материалы

Для того чтобы своими руками сделать гипсокартонную перегородку, вам понадобятся:

• лазерный уровень или ватерпас, отвес;
• шуруповёрт и саморезы;
• ножницы для резки металла, нож для гипсокартона;
• рулетка и уголок;
• рубанок с наклонным лезвием.

Список материалов:

1. Качественные металлические профили из достаточно толстой стали – направляющие (uw) и несущие (cw). Идеальная толщина профиля – 75 мм. Профиль толщиной 50 мм не обеспечит достаточную надежность конструкции, 100-миллиметровый увеличит толщину перегородки, что может быть нежелательно из соображений экономии площади.
2. Гипсокартон. Тип ГКЛ может быть любым: обычным, влагостойким, огнестойким. Выбор будет зависеть от условий эксплуатации.
3. Деревянные брусья по размеру несущих профилей для усиления дверного проема.
4. Крепеж: дюбели, саморезы по металлу с диаметром 3,5 мм и длиной 8,5 мм для соединения профилей, саморезы для гипсокартона диаметром 3,5 мм и длиной 25 мм.

Перед началом работы следует сделать расчёт количества необходимого гипсокартона. Для этого нужно высчитать площадь перегородки (2 стороны) с учётом дверного проёма (запас на случай порчи листа).

Собираем каркас для перегородки

При создании перегородки своими руками придерживайтесь следующей последовательности действий:

• Разметьте на полу с помощью рулетки линию расположения будущей перегородки. Пользуясь уровнем, продолжите ее на стенах и потолке.
• Ориентируясь на разметку, закрепите на полу, а затем и на потолке со стенами направляющие профили uw, которые будут служить опорой вертикальным стойкам. В зависимости от материала покрытия для крепления вам понадобятся дюбель-гвозди или саморезы, шаг между которыми составит 30–50 см.
• Несущие профили подрежьте по размеру, вставьте в нижние и верхние направляющие по периметру всей перегородки и прочно зафиксируйте саморезами. На один лист гипсокартона должно приходиться 3 стойки: если ширина гипсокартона равна 120 сантиметров, шаг между профилями составит 60 см.

• Для повышения прочности конструкции дверной проем из гипсокартона требует стыка ГКЛ по центру, а не по краю, поэтому установку несущих профилей начинаем с двух стоек, его ограничивающих. Чтобы дополнительно усилить проем, в эти крайние стойки нужно вставить деревянные брусья.

Важно! Дверной проем из гипсокартона должен быть на 2 см шире дверной коробки.

• В строго горизонтальном положении установите над проемом верхнюю перемычку из направляющего профиля, которая должна быть на 1­–1,5 см выше края будущего дверного блока. Ориентировочно высота ее расположения составит 2,1 м.

• Для стыка ГКЛ в нужном месте над проемом установите обрезок вертикального несущего профиля.

Совет: чтобы установка двери в гипсокартонную перегородку своими руками прошла успешно, нужно не допустить перекоса конструкции. При монтаже каждого элемента каркаса не забывайте контролировать его положение уровнем и отвесом, правильность углов проверяйте угольником.

Обшивка каркаса

• Сначала обшейте одну сторону перегородки. Высоту каждого листа необходимо брать на 1 сантиметр меньше высоты стойки каркаса. Листы следует крепить саморезами через каждые 15–20 сантиметров. Лист гипсокартона должен отступать от пола на 1 сантиметр, для соблюдения этого зазора можно использовать подставки.

Совет: особую сложность представляет вырезание дверного проема, поэтому лучше всего прикрутить лист целиком и только после этого резать, ориентируясь на каркас.

• Позаботьтесь о прокладке коммуникаций. Электрическую проводку, помещённую в гофру для пожарной безопасности, прикрепите к каркасу.
• Время сделать шумо- и теплоизоляцию: укрепите материал, сочетающий в себе функции утеплителя и звукоизолятора, например, минеральную вату, между стенками стоек.
• Все деревянные детали обработайте антисептиком.
• Обшейте каркас гипсокартоном с другой стороны.
• На заключительном этапе с помощью дрели и коронки нужно сделать отверстия под выключатели и розетки и вывести наружу провода.

Важно! Листы гипсокартона должны состыковываться посередине профиля, а над дверью гипсокартон на стыке не должен совпасть с краем вертикальной стойки.

Некоторые тонкости работы с гипсокартоном

При создании гипсокартонной перегородки своими руками воспользуйтесь следующими советами:

• Правильность крепежа каждого листа можно проверять ватерпасом.
• Резать листы во время работы следует ножом для гипсокартона, затем по отрезанному краю сделать фаску специальным рубанком с наклонным лезвием. Если нет такого рубанка, это можно сделать обычным острым ножом.
• Когда гипсокартон укладывается своими руками в два слоя, листы ставятся внахлёст.
• Целые листы нужно крепить от середины к краям. Это даст возможность обрезанные куски сделать незаметными.
• Крепёж листов необходимо начинать от потолка.
• Саморезы должны быть «утоплены» в лист на 1–2 мм.

• Все стыки гипсокартона и шляпки саморезов шпаклюются.
• Чтобы гипсовая пыль не раздражала слизистую глаз и носоглотки, следует пользоваться респиратором. Также позаботьтесь о качественной вентиляции в помещении.

Установка двери в проем

Установка двери в гипсокартонную перегородку обычно производится после окончания всех отделочных работ.

• Собранный дверной короб вставьте в проем, выставьте строго по уровню и зафиксируйте с помощью клиньев.
• Закрепите короб, вкрутив саморезы в профиль через заранее просверленные отверстия.
• Убедившись еще раз в правильности положения короба, заполните зазоры между ним и проемом монтажной пеной на основе полиуретана.

Совет: чтобы монтажная пена при расширении не деформировала короб, расклиньте его перемычками.

• После высыхания пены срежьте излишки.
• Через сутки, когда пена окончательно отвердеет, можно монтировать дверное полотно.

Для установки в перегородку из ГКЛ лучше всего выбрать межкомнатную дверь с небольшим весом. Прекрасно подойдут для этих целей двери-гармошки и раздвижные конструкции, дополнительным достоинством которых является экономия пространства.

как сделать межкомнатные, пошаговая инструкция, толщина, устройство

Многие современные квартиры не имеют планировки и поэтому владельцы самостоятельно разбивают общую площадь на комнаты используя межкомнатные перегородки, либо используют декоративные перегородки для зонирования комнаты.

Самым простым, быстрым и доступным способом создания межкомнатных перегородок являются гипсокартонные конструкции. Такие перегородки могут быть как сплошными, так и с дверью и если у вас есть желание и время, то сделать их можно своими руками.

Преимущества перегородок из гипсокартона

Гипсокартон является универсальным строительным материалом, который используется как для отделки помещения, так и для создания в нем новых конструкций, в том числе и межкомнатных перегородок, так и для создания перегородок для зонирования в офисе и квартире. Конкурировать с ним по характеристикам могут разве что:  перегородки из пазогребниевых плит или полистиролбетонных блоков.

Преимущества использования гипсокартона при необходимости создания межкомнатной перегородки с дверью, будут такими:

• это легкий материал, поэтому нагрузка на конструкцию дома будет незначительной;
•  все работы с ним выполняются своими руками, без привлечения помощников,так как материал легкий;
• стоимость гипсокартона невысокая, а также материалов, необходимых для создания каркаса и отделки поверхности ;
• материал легко резать, он легко гнется, поэтому с его помощью  создают даже арочные конструкции;
• монтаж каркаса и листов проводится просто и быстро;
• отделка таких конструкций  проводиться различными материалами;
• гипсокартонные листы состоят из натуральных материалов, поэтому они безопасны для здоровья человека.

Есть разные виды гипсокартона, поэтому перед его покупкой, надо определиться, какой именно вам нужен:

1. обычный, чаще всего серого цвета, используется в помещениях, где влажность не более 70%;
2. влагостойкий, имеет зеленый или синий цвет и используется в тех помещениях, где постоянно высокая влажность;
3. огнеупорный, обычно используют на кухне, где есть вероятность сильного нагрева стены, в его составе присутсвует стекловолокно и другие добавки, он красного или серого цвета;
4. пожароустойчивый влагостойкий, он используется редко в помещениях со сложными условиями.

Толщина обычного листа составляет 12,5 мм, а для создания арок используют листы толщиной 6,5 мм, для придания им гибкости, они предварительно увлажняются.

Устройство межкомнатной перегородки

На первом этапе выполнения работ, необходимо определить место расположения будущей перегородки. Для проведения разметки используют отвес и шнур,  на полу и на потолке наносят параллельные линии.

Намного проще работать с лазерным уровнем, но покупать его только для создания гипсокартонной стены нецелесообразно.

С учетом наличия двери, на полу профиль укладывают не на всю длину перегородки, а оставляют место для дверного проема. При укладывании профиля, учитывайте, что расстояние, оставленное для двери  на 1-2 см больше, чем ее ширина, чтобы была возможность установить дверную коробку.

При проведении разметки также учитывается ширина перегородки, если она обшивается в один лист, то к толщине каркаса прибавляют 2,5 см, а если ГКЛ укладывается в два слоя, то добавляют 5 см.

Для выполнения указанных работ, вам понадобятся следующие инструменты:

• строительный уровень;
• измерительные инструменты;
• шнур и отвес, или как их замена — лазерный уровень;
• уголок;
• электродрель;
• ножницы по металлу или электролобзик;
• карандаш;
• канцелярский нож;
• шпатель;
• емкость для штукатурки.

После разметки, отрезаем профиль необходимой длины, задние стенки  оклеиваем уплотнительной лентой.

Монтаж профилей

Работа начинается с укладки и закрепления направляющего профиля на полу, после чего его устанавливают по всему периметру будущей перегородки. Крепят профиль используя саморезы или дюбель гвозди, все зависит от материала стен.

Теперь, используя стоечный профиль формируем дверной проем, делать это надо аккуратно и внимательно, чтобы расстояние между стойками вверху и внизу было одинаковым. Вертикальность стоек проверяется по уровню, после чего они фиксируются.

Чтобы повысить прочность дверного проема, в стойки рекомендуется уложить деревянные бруски, соответствующего размера и закрепить их саморезами.

На следующем этапе монтируются остальные стоечные профили, если у вас ГКЛ стандартной ширины, то расстояние между ними необходимо 60 см.

Для увеличения прочности будущей перегородки, между вертикальными стойками необходимо закрепить горизонтальные перемычки, которые вырезают из такого же профиля.

В поперечный профиль, расположенный над дверным проемом также устанавливают и крепят деревянный брусок, он должен легко входить в него, чтобы не нарушать форму, при помощи угольника проверяют, чтобы углы были по 90 градусов.

Остальные поперечные профили крепят к стойкам, для этого используются специальные короткие саморезы.

После того как каркас будет создан, вы увидите, что его конструкция достаточно жесткая и прочная, приступают к укладке электропроводки. В стоечных профилях есть отверстия, через которые будет удобно продевать провода.

Проводка  укладывается в специальную гофрированную негорючую изоляцию.

Крепление гипсокартона

В домашних условиях для резки гипсокартона можно использовать канцелярский нож и длинную линейку или рейку. Для этого к листу прикладывают линейку, несколько раз по линии делают рез, чем он глубже, тем лучше, а затем аккуратно переламывают ГКЛ и получают необходимый размер.

Чтобы упростить отделочные работы, на месте среза делают фаску под углом около 45 градусов, для этого используют рубанок или нож.

Во время проведения расчетов, необходимо заранее предусмотреть места, где планируется крепление навесной мебели или техники.

Здесь обязательно устанавливаются дополнительные профили, усиленные деревянными брусками, все зависит от веса навесных конструкций.

Осталось приставить лист к стойкам, и зафиксировать его, делается это при помощи саморезов, устанавливаются они с шагом 20 см и  немного утапливая в листе.

Если вы забыли сделать фаски на листах до их монтажа, то это делают  ножом, когда они будут установлены на стену.

Проведение отделочных работ

Монтаж каркаса и ГКЛ является только началом создания перегородки из гипсокартона. На следующем этапе проводится заделка всех швов. Для этого используют ленту-серпянку и шпаклевку. Также проводится шпаклевка всей поверхности стены.

После того как основа высохнет, приступают к выравниванию поверхности. Стена покрывается грунтовкой, которая позволит лучше закрепиться штукатурке и обеспечит дополнительную защиту ГКЛ. Выравнивание выполняется  широким шпателем и финишной штукатурки.

Монтаж дверного блока

В подготовленный проем выполняется монтаж дверной рамы, делают это клиньями, саморезами и монтажной пеной. Сначала рама выставляется при помощи клиньев и фиксируется саморезами, после чего переходят к установке дверного полотна.

Проводится проверка правильности выполнения работ, при этом дверь должна легко открываться и закрываться. Если все нормально, то оставшиеся зазоры заполняются монтажной пеной.

В это время дверь находится в закрытом положении, или в раму вставляют распорки, чтобы при застывании пены, она ее не деформировала.

Монтажную пену рекомендуется задувать небольшими порциями и делать это лучше поэтапно, иначе при застывании, она может деформировать дверную коробку, и дверь не будет закрываться.

Обрезают пену после ее полного застывания, если полотно снимали, то навешивают его только через сутки, после монтажа коробки.

Финишная отделка

На последнем этапе создания стены из гипсокартона, проводится ее финишная отделка, для этого обычно используют краску или обои. Рама обшивается наличниками, которые помогают скрыть места крепления двери.

Особенности утепления и звукоизоляции

Оставлять полую перегородку не рекомендуется, она заполнятся листовыми или рулонными утеплителями. Укладываются они после того, как одна сторона стены будет обшита гипсокартоном, и только потом проводится ее обшивка с другой стороны.

Если планируется установка в такой стене инженерных коммуникаций или раздвижной двери, то в том месте, где они находятся, утеплитель не укладывают.

Для создания звукоизоляции, используют минеральную вату или изовер. Снизу, при установке листа надо оставить небольшой зазор, поэтому устанавливаются подставки соответствующей толщины.

Советы специалистов

Для того чтобы вы самостоятельно смогли создать стену из гипсокартона с проемом для дверей, необходимо придерживаться следующих советов специалистов:

1. Во время устройства перегородок, в комнате должно быть не меньше 10 градусов тепла.
2. Вам надо рассчитать необходимое количество направляющих и стоечных металлопрофилей, только потом их приобретать. Резать их по необходимому размеру можно электролобзиком или ножницами по металлу.
3. Листы укладывают плотно друг к другу.
4. Для создания отверстий для розеток, необходимо использовать специальные насадки на дрель.
5. В местах соединения листов, обязательно используют серпянку и хорошо заделывают головки саморезов шпаклевкой, после чего шпаклюют всю стену.
6. В качестве отделочных материалов, можно использовать краску, обои, плитку, облицовочные панели и другие.

Вывод

Теперь вы видите, что ничего сложного в возведение перегородок из гипсокартона нет и все работы можно выполнить самостоятельно. Изучив технологию выполнения работ, советы специалистов и приготовив необходимый инструмент, смело приступать к выполнению указанных работ.

Полезное видео

Как сделать перегородку из гипсокартона своими руками, пошаговая инструкция на видео:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как установить окно в перегородку — Домашние проекты DIY

В этом видео мы узнаем, как сделать проем в перегородке

Здесь мы сделаем проем в стене из гипсокартона, чтобы в него можно было вставить окно

См. Видео: «Как сделать внутреннее окно в перегородке»

Эта работа довольно проста, но потребует не только точности, но и подготовки.

в зависимости от размера проема, который вы хотите создать, желательно попросить кого-нибудь помочь вам с этим проектом

, а также ящик для инструментов вам понадобятся ручная пила, угловая шлифовальная машина, линейка каменщика, кольцевая пила, а также металлические направляющие для гипсокартона

Начните с защиты пола, мебели и других вещей по обе стороны от стены.Тогда определитесь с размерами вашего будущего проема

Перед началом настоятельно рекомендуется протестировать стену с помощью металлоискателя, а затем сделать пробный надрез в стене с помощью кольцевой пилы. проткните стену кольцевой пилой, чтобы увидеть ее компоненты

Здесь стена из гипсокартона имеет металлический каркас, который вы можете использовать в качестве маркера, чтобы помочь вам при резке

С помощью линейки проведите линию по металлическому каркасу в стене, убедившись, что она прямая.Используйте спиртовой уровень, чтобы помочь вам

Затем проведите линию, перпендикулярную этой, на высоте, которую вы выбрали ранее. Затем обведите контур своего проема, убедившись, что все края прямые и ровные.

Измерьте диагонали, чтобы углы были прямыми. Ваши диагональные линии должны быть одинаковой длины

Вы сможете распилить гипсокартон с помощью ручной пилы

Для облегчения первого пропила проткните каждый угол проема кольцевой пилой

Когда все четыре края распилены, снимите гипсокартон и удалите изоляцию в пределах

Теперь вы можете вкрутить металлическую рейку внутри перегородки, которая укрепит ваш проем.

Измерьте ширину проема и отрежьте металлическую рейку на 10 см длиннее этой длины с обоих концов

Металлический рельс легко режется клещами или прочными плоскогубцами

Вставьте металлическую рейку в перегородку и прикрутите ее шурупами для гипсокартона через каждые 20 см

С помощью угловой шлифовальной машины распилите металлические направляющие внутри перегородки, которые вам нужно будет удалить.

Внимание: всегда используйте защитные очки и перчатки

Смотрите видео: Используйте угловую шлифовальную машину

Пила прямо до уровня вашего проема.Остерегайтесь летящих искр

Теперь вы можете удалить другую сторону перегородки

Проделайте отверстия во всех четырех углах с помощью кольцевой пилы, затем распилите углы

перенесите свои измерения, чтобы обвести контур проема, затем распилите

Будьте осторожны — просите кого-нибудь помочь вам при снятии гипсокартона

Ваш проем готов, но он должен быть усилен металлическими стойками с шипами сверху и снизу рамы.

Обрежьте металлические направляющие до нужной длины и установите их в проем

надежно завинтите их

Ваш проем полностью готов, и вы можете приступить к установке внутреннего окна.

Как построить перегородку

Вот простое пошаговое руководство о том, как мы построили перегородку, чтобы превратить гостиную в две спальни. Обратите внимание, я не профессионал, но документирую то, чему меня научил отец.

Всегда хотел научиться устанавливать перегородку. Помогая родителям в ремонте нового бунгало, я именно этим и занимался в прошлые выходные.

Перегородки чрезвычайно полезны для превращения одной комнаты в несколько.А ниже вы можете увидеть планы этажей оригинальной планировки. У них была странная L-образная гостиная, в которой пространство использовалось не лучшим образом. Возможно, верхний левый угол был бывшей столовой.

Итак, ниже вы можете видеть, что мы установили перегородки, чтобы разделить его на две спальни. Но с двумя спальнями это также означало и два дверных проема. Если вы хотите узнать, как мой отец рекомендовал открывать дверной проем, тогда , пожалуйста, обратитесь к моему сообщению в блоге здесь .

До моего приезда мой папа уже создал дверные проемы, поэтому в этом посте я расскажу об установке очень простой перегородки.Моя стена справа, вне поля зрения на этой картине, которая разделяет саму комнату.

Но мне сказали, что мой папа запустил

• Положите прямой кусок конструкции C16 в том месте, где вы хотите построить стену.
• Возможно, вы захотите сместить его, чтобы учесть гипсокартон и штукатурку, если вы продолжаете стену.
• Убедитесь, что у вас есть идеальные прямые углы при создании углов
• Винт отрезок конструкционной древесины до половиц
• Вырезать дверные проемы на месте

После того, как вы уложили одну длину основания и прикрутили к половицам, вот где я собираюсь показать вам, как построить перегородку.

Отрежьте еще две части того же размера. Затем положите сверху.

Идея в том, что сначала мы собираемся построить раму, они вставляются перед установкой.

Чтобы определить, куда должны идти ваши рейки, вам нужно измерить меньшую ширину гипсокартона.

Наш был шириной 1200 мм, поэтому мы отметили карандашными отметками каждые 400 мм.

Поскольку высота потолков не одинакова, я поднял еще один длинный кусок до потолка и отметил, где начинается штабелирование C16.

Однако по мере продвижения ОЧЕНЬ важно отметить, какой из них есть какой, чтобы не запутаться. Помните, что каждый из них может отличаться.

Выше я режу отрезной пилой (также известной как торцовочная пила) для точности, и она уже была настроена.

Однако нет ничего такого с ручной пилой, которую я часто использую для изготовления деревянных конструкций. Или вы даже можете использовать лобзик.

Как только мы закончили все наши разрезы (и не перепутали их), нам нужно скрутить все вместе.

Поскольку у нас есть правильные разрезы, мы собираемся отвинтить вместе нашу будущую перегородку.

Мы выровняли рейки по нашим карандашным отметкам 400 мм, а затем скрепили вместе. Мой муж держал их вместе, пока я трахалась.

После постройки мы проделали перегородку между основанием и потолком.

Если он немного тугой, возможно, вам придется слегка ударить молотком по месту.Или использовать ботинок, как я.

Затем руками я убедился, что все ровно, а затем прикрутил к соседней перегородке с помощью ударной отвертки.

Для этого я тоже использовал длинные шурупы.

Я скоро покажу вам, как крепить к кирпичной стене.

Повторите то же самое с еще несколькими винтами с одной стороны.

Затем повторите то же самое с нижней частью.

Поскольку мы знали, что другая сторона ровная, теперь нам понадобился спиртовой уровень для стороны каменной стены.

Итак, я использую спиртовой уровень и постукиваю молотком, как только пузырь оказался в мертвой точке.

После того, как перегородка выровнялась, я с помощью перфоратора SDS проделал деревянную, а затем кирпичную стену.

Чтобы прикрепить перегородку, я использовал комбинированное сверло с настройкой 1, но увеличил крутящий момент с помощью винта Spax. Они также известны как шурупы для каменной кладки и не требуют дюбелей.

Совет: если у стены есть какие-то легкие препятствия и есть небольшой зазор, то используйте прокладки, чтобы дерево не согнулось.

Это было то, в чем я не был уверен, так что я вам все расскажу.

Закрутите верхнюю часть через потолок. Затем вам нужно пойти на чердак, чтобы найти эти винты.

Теперь добавьте деревянные блоки, пока вы там, и прикрутите их вниз, чтобы зацепиться за верх этой перегородки. Обратите внимание, что нам все еще нужно это сделать, поэтому пока мы не можем вам показать.

Теперь вам нужно добавить несколько башмаков, чтобы укрепить латы и выпрямить их.

Я держал обрезок С16 по дну. Обратите внимание: лучше держать его там, где более тонкая сторона обращена вверх, для лучшей линии разреза.

Эти измерения необходимо проводить снизу, так как чем выше они будут прямыми, вероятность того, что они будут меньше.

Прикрутите башмаки к обрешетке. Они расположены примерно на полпути по стене и расположены в шахматном порядке.

Я также использовал два шурупа для дерева на башмак.

Когда дело дошло до шляпок, ближайших к стене, я изучил альтернативу карманному отверстию.Кроме того, приспособления для карманных отверстий довольно дороги, если нужно скрутить толстую древесину винтами.

Итак, чтобы прикрутить угол, я сначала прикрутил короткий винт к углу в центре (не видно выше). Это было сделано для предотвращения движения, которое мой муж держал за меня.

Затем закрутите длинный винт на несколько мм вниз и поверните его в обратном направлении. Поверните винт назад, как показано выше, и прикрепите башмак, пока винт находится под углом. Повторите то же самое со вторым винтом.

Прежде чем мы прикрутим гипсокартон, необходимо спланировать, где будет проводиться электрика.Один из друзей моего папы — электрик, который работал вместе с нами.

Вверху он добавляет розетки к башмакам, чтобы продвинуться дальше по стене.

Позже он проделал отверстие в половице, чтобы пропустить электрический ток внутрь. И один сквозь потолок.

Я изучил это и, видимо, вам не нужна изоляция для внутренней стены.

Однако, думаю, я бы использовал его для уменьшения звука и, надеюсь, добавил бы немного больше тепла.

В этом проекте я не резал гипсокартон, поэтому я показываю вам, когда я склеивал и облицовывал стену на нашей кухне .

Вы просто держите гипсокартон там, где хотите, и делаете отметку для резки. Или измерьте, отметьте, а затем отрежьте.

Потом я держал что-то прямо и надрезал ножом. Теперь сложите и снова нарежьте там, где он свисает.

Если напортачить, гипсокартон стоит очень дешево.

ПОДДЕРЖКА ГИПСОВОГО ПЛАНА

Мой папа держал гипсокартон, пока я прикручивала его. Но чтобы облегчить жизнь, он сделал эту маленькую приспособку.

Это кусок структурной древесины со скошенной кромкой и толстый дюбель, прикрученный снизу. Его также поместили на другой обрезок дерева, чтобы получить большую высоту.

Так что мой папа давил на нее ногой, прижимая гипсокартон к потолку. Если вам нужно, чтобы он был выше слева или справа, наклоните опору в этом направлении.

Для крепления гипсокартона к перегородке я использовал шурупы и отвертку с крутящим моментом 3.

Лучше сначала провести тест, так как вы не хотите, чтобы ваш винт полностью прошел. И то, что он потайной, просто прикосновение к тому, когда он оштукатурен.

Добавьте винты через каждые 6 дюймов по периметру.

Поскольку мы еще не покрыли гипсокартоном с обеих сторон, я отметил, где они лежали на обрезке плинтуса сзади.Вы также можете сделать отметку на потолке перед тем, как его наклеить гипсокартоном.

Затем выровняйте обрывок с того места, где вы начали, с другой стороны. Теперь перенесите эти карандашные отметки на гипсокартонную сторону. Я делал это через несколько интервалов.

Затем нарисовал прямые вертикальные линии там, где лежали мои карандашные отметки. Теперь закрутите снова каждые 6 дюймов.

Отрезав гипсокартон по размеру для другого участка стены, мы держали его там, где он собирался идти.

Так как там был выключатель света, то сзади его тянуло электричество. Очевидно, что лучше сначала сделать эту сторону, а затем гипсокартон напротив.

Затем ножом для резки гипсокартона аккуратно вырезаю отверстие.

Мой папа особенно сказал, что не обрезайте слишком сильно карандашные линии. Вместо этого я убил их.

Затем прикрепите гипсокартон к потолку и прикрутите как обычно.

Так как гипсокартон был на ощупь короче, чем высота гипсокартона, нам нужно было заполнить некоторые зазоры.

Итак, мой папа вырезал полоски для нижней части, которые я прикрутил, как обычно.

Вот как это выглядит на данный момент. У электрика еще есть дела, поэтому гипсокартон с этой стороны мы не добавляли. Но я уверен, что вы уловили идею!

Надеюсь, я расскажу о добавлении угловых бусинок и штукатурки для отделки.

Выход: перегородка

Как построить перегородку

Вот небольшое пошаговое руководство о том, как мы построили перегородку, чтобы превратить гостиную в две спальни.Обратите внимание, я не профессионал, но документирую то, чему меня научил отец.

Время подготовки 1 час

Время активности 4 часа

Общее время 5 часов

Материалы

• C16 древесина
• Винты Spax
• Гипсокартон
• Винты

Инструменты

• Уровень духа
• Комбинированная сеялка
• Сверло SDS
• Нож для гипсокартона
• Нож Стэнли
• Рулетка
• Торцовочная пила

Инструкции

1. Положите брус C16 на пол в нужном месте и прикрутите к половицам.
2. Затем определите, где будут проходить ваши дверные проемы, и распилите древесину на месте.
3. Отрежьте еще два C16 такой же длины и сложите сверху.
4. Отметьте на них каждые 400 мм, затем проведите еще одну длину C16 до потолка на уровне отметок карандаша.
5. Проведите по направлению к нижней части вертикальной стойки C16, где находится верх стопки.
6. Вырежьте торцовочной пилой и дайте каждому соответствующий код или отметку, чтобы не перепутать их. Помните, высота потолка может отличаться.
7. Разберите отрезанные стопки и отрезки и разложите их на полу.
8. Прикрутите вместе по отметкам карандаша и сделайте прорезь между потолком и основанием.
9. Обеспечьте уровень на стене и любой прилегающей стене и закрепите винтами. При привинчивании к кирпичной кладке просверлите древесину и кладку сверлом SDS и закрепите шурупами.
10. Возьмите обрезки у основания каждого участка и отметьте карандашом, где нужно вырезать. Это твои башмаки.
11. Прикрутите гвоздики к стене до середины и для легкости сдвиньте их в шахматном порядке. Прочтите примечание выше для башмака у стены.
12. Прикрутите к основанию, затем к потолку.
13. Пройдите на чердак, найдите винты и прикрутите деревянные блоки, пока вы там, чтобы убедиться, что они прикреплены к верхней части перегородки.
14. Теперь попросите электрика установить любые розетки и выключатели света.
15. Отмерьте, отметьте и вырежьте гипсокартон ножом и подпереть к верхней части потолка.См. Примечания выше для опорного инструмента.
16. Оберните розетки сзади и вырежьте их ножом для гипсокартона.
17. Прикрутите гипсокартон к стойкам с помощью комбинированного сверла с очень низким крутящим моментом, но убедитесь, что они слегка утоплены.
18. Добавьте любую изоляцию, которую хотите, затем повторите с другой стороны.

Вы сделали этот проект?

Пожалуйста, оставьте комментарий в блоге или поделитесь фото в Instagram

Иллюстрированное руководство по ремонту гипсокартона и штукатурки

Flex — съемные, подвижные, устойчивые стены

Неограниченные гибкие возможности офисной стены

• Адаптируется к криволинейным планам этажей офиса
• Изысканная отделка стен для офиса
• Обширный выбор готовых перегородок
• Неограниченный выбор модуляции офисных стен
• Неограниченные возможности отделки офисных стен
• Полностью переносная и многоразовая

Офисная стеновая система Flex, в которой используется уникальный запатентованный дизайн NxtWall, экономична из-за легкости изменения высоты от использования к повторному использованию.Отделка стен не ограничена, и ее можно легко изменить: от сплошной стены до потолочной стены офиса или стеклянной стены от пола до потолка, чтобы максимально увеличить естественное освещение по мере роста вашего бизнес-офиса.

Неограниченное количество вариантов гибкой перегородки для офиса

• Несколько вариантов транца
• Застекленный модуль в полную высоту / Сплошной модуль в полную высоту
• Стеклянный фонарь с верхним цельным модулем / Цельный с верхним стеклянным лючком
• Полупрозрачный модуль фонаря / Clerestory Solid, стеклянный, с верхним модулем из сплошных панелей

NxtWall состоит из съемных элементов, которые обеспечивают легкий доступ к инфраструктуре и минимальное вмешательство в ваше рабочее пространство.

Увеличьте рабочее пространство

• Сплошные стеновые панели, крепежные доски
• Обернутые тканью перемычки с высоким рейтингом STC
• Офисные стены со встроенными маркерными досками

NxtWall состоит из съемно-подвижных элементов, которые обеспечивают легкий доступ к инфраструктуре и минимальное вмешательство в ваше рабочее пространство. Цель — максимальная гибкость при проектировании офисного рабочего пространства, отвечающего вашим потребностям.

Основы акустики и контроля звука — Гипсовая ассоциация

1.Конференц-зал / класс 2. Комната развлечений / музыкальная комната
Управление звуком является важным элементом дизайна как для коммерческих, так и для многосемейных проектов.

o Системы пола / потолка — Способность системы пола / потолка препятствовать звуку шагов и другим «ударам» пола через сборку в пространство ниже называется ее классом защиты от ударов (IIC).

В обоих случаях, чем выше значение, тем лучше звукоизоляция.

Тестирование сборки для определения ее значения STC или IIC может быть выполнено в полевых условиях, но сборки, испытанные в лабораторных условиях, преобладают при проектировании здания, и следующее содержание включает только значения, основанные на лабораторных испытаниях.

o Стандартные испытания для лабораторных измерений потерь при передаче воздушного звука перегородками и элементами здания указаны в стандарте ASTM E90. Этот тест дает значение, измеряющее способность сборки снижать передачу звуковой энергии со 100 Гц до 5000 Гц для внутренних стен и от 80 Гц до 5000 Гц для фасадных / внешних сборок.

o Стандартный метод испытаний для лабораторных измерений передачи ударного звука через узлы перекрытия и перекрытия определен стандартом ASTM E492. В этом испытании используется механическое устройство, называемое «отбойным молотком», для имитации ударов пола в «исходной» комнате, которые затем измеряются на предмет потерь энергии после прохождения через сборку пола / потолка в «принимающую» комнату непосредственно под ним.

STC и IIC представляют собой оптимальный потенциал производительности системы, измеренный в контролируемой среде, и могут или могут не отражать фактическую производительность в реальном приложении из-за различий в материалах и установке.Эти значения, тем не менее, обеспечивают основу для оценки сравнительной эффективности модификаций компонентов сборки в попытке улучшить свойства звукопоглощения стен или пола / потолка.

Можно использовать ряд различных стратегий для увеличения способности сборки стены или пола / потолка минимизировать передачу шума. Лучшее решение часто предполагает сочетание тактики и приемов. Вот несколько ключевых стратегий, которые следует учитывать:

1. Закройте зазоры — Звуковые колебания, распространяющиеся по воздуху, не распространяются просто по прямой.Они отскакивают во всех направлениях от поверхностей, с которыми сталкиваются, разнося шум по коридорам, перегородкам и углам благодаря явлению, называемому «фланговым движением». Поскольку их энергия передается от одной молекулы воздуха к другой, они могут проходить через любое пространство, через которое проходит воздух, например через отверстия вокруг электрических приборов или труб, небольшие зазоры вверху, внизу или по бокам стен, а также под дверями и окнами или вокруг них. Одна из самых простых стратегий управления звуком — заделать каждый зазор, стык или проникновение акустическим герметиком или прокладочным материалом в соответствии с ASTM C919 для предотвращения обхода или косвенной передачи звуковых колебаний через стену или пол / потолок.

2. Увеличьте массу стены — Звуковые волны теряют энергию или объем, проходя через стены и конструкции пола / потолка, используемые при строительстве здания. Увеличение массы стен и потолков с помощью дополнительных слоев гипсовых панелей снижает звуковую энергию, поскольку увеличивается сопротивление передаче этих шумовых колебаний. Это еще один простой шаг, потому что дополнительные панели могут быть добавлены к одной или обеим сторонам стены без значительных структурных изменений и при этом обеспечивают значительную выгоду.

3. Разъединение жестких соединений — Жесткие соединения между материалами каркаса и гипсовыми панелями с обеих сторон стены создают легкий и прямой путь для распространения звуковых колебаний. Изменение стены таким образом, чтобы гипсовые стеновые панели на одной стороне стены были прикреплены к другому набору стоек, чем гипсовые панели на другой стороне, обеспечивает большее шумоподавление. Либо измените расположение шпилек, либо используйте расположение с двумя шпильками, чтобы нарушить этот звуковой путь.Другой способ разорвать это прямое структурное соединение — прикрепить гипсовые панели с одной или обеих сторон стены к стойкам с помощью упругих каналов, что также помогает препятствовать передаче звука через коллектор и опорные плиты и добавляет гибкости, чтобы помочь поглощать звуковые волны.

4. Добавьте воздушное пространство — чтобы еще больше отделить жесткие соединения между гипсовыми панелями, которые образуют поверхность стены одной комнаты, от гипсовых панелей, которые образуют поверхность стены прилегающего пространства, добавьте больше воздуха в полость стены, чтобы уменьшить шум коробка передач.

5. Добавьте изоляцию — Добавление изоляции в полость стены увеличивает сопротивление звуковым волнам, движущимся через пустое пространство из одной комнаты в другую, поглощая при этом звуковую энергию. Эта стратегия наиболее эффективна, если жесткие соединения от одной стороны стены к другой уже разъединены, в противном случае звуковые колебания будут обрушиваться на изоляцию, проходя через самый прямой путь — гипсовые панели и каркас.

6.Используйте стальные шпильки — стальные шпильки являются стандартным строительным материалом для коммерческого строительства, и они лучше деревянных шпилек в плане снижения передачи звука, поскольку они менее жесткие. В целях контроля звука шпилька большего диаметра (более тонкая) подавляет звуковые колебания лучше, чем шпилька меньшей толщины (более толстая).

Некоторые стратегии изменяют количество, размеры или характеристики ключевых материалов. Другие стратегии вносят изменения в дизайн, конструкцию или порядок задействованных компонентов.Обычно это сочетание нескольких стратегий, которые обеспечивают наиболее эффективное решение для вашего конкретного приложения. В критических или чувствительных областях, таких как концертные залы, музыкальные студии, медицинские учреждения и школы, рекомендуется проконсультироваться с акустиком. Конечно, прежде чем применять какие-либо стратегии, убедитесь, что структурные и другие ключевые характеристики производительности (например, огнестойкость) по-прежнему будут соблюдаться.

Хотя шумоподавление становится все более важным фактором при проектировании, любые изменения огнестойких сборок не должны влиять на способность системы противостоять огню.Обратитесь к общим пояснениям в GA-600, Руководстве по проектированию огнестойкости и шумоподавления, чтобы понять, как добавить изоляцию в систему, не влияя на противопожарные характеристики. Кроме того, добавление или удаление теплоизоляции в системе перекрытия-потолка или крыши-потолка может снизить рейтинг огнестойкости. Общие пояснительные примечания 11, 12, 13 определяют требования к изоляции.

Чтобы облегчить понимание этих идей, просмотрите эти сборки стен и посмотрите, как применение некоторых из вышеперечисленных стратегий может существенно повлиять на ситуацию.Имейте в виду, что при увеличении значения STC на 10 пунктов громкость звука, передаваемого через стенную конструкцию, уменьшается на 50%. Обратите внимание также на вклад слоев гипсовых панелей.

Эта система представляет собой типичную жилую стену, используемую в большинстве новых домов. Однослойный обычный гипсокартон размером 1/2 дюйма, нанесенный на обе стороны стены, обрамленной деревянными стойками размером 2 x 4 дюйма, 16 дюймов. с 5d гвоздями 8 ”o.c.
Ссылка на испытания: NRC # 66, CONC 1.2.1.1.4.1.

Базовый слой 1/2 ”гипсокартон типа X, нанесенный параллельно с каждой стороны толщиной 2-1 / 2”, 18 мил (25 г / м2).), стальные шпильки 24 ”o.c. с шурупами для гипсокартона 1 ”типа S 12”. на вертикальных стыках и по периметру стены и 36 ”o.c. на промежуточных шпильках.

Лицевой слой 1/2 ”гипсокартон типа X, нанесенный параллельно с каждой стороны с помощью полосок клея для ламинирования гипсокартона шириной 4 дюйма на расстоянии 2 дюйма от краев плиты и 4 дюйма от средней линии плиты и шурупами для гипсокартона 1-3 / 4 дюйма типа S 12” o.c. по периметру стены и 16 ”o.c. на промежуточных шпильках. Стыки расположены в шахматном порядке на 24 дюйма в каждом слое и по бокам.
Контрольный образец: RAL TL69-42

Базовый слой 1/4-дюймовая гипсовая стеновая плита, уложенная параллельно с каждой стороны толщиной 2-1 / 2 дюйма, 18 мил (25 га.), стальные шпильки 24 ”o.c. с шурупами для гипсокартона 1 ”типа S 12”.

Лицевой слой 5/8 «гипсокартон типа X, накладываемый параллельно с каждой стороны шурупами для гипсокартона 1-5 / 16» типа S 12 «o.c.
Стыки расположены в шахматном порядке на 24 дюйма для каждого слоя и каждой стороны. Звуковые испытания с изоляцией из минерального волокна толщиной 1-1 / 2 дюйма, 3,0 фунта / фут, посадка на трение в пространстве для стойки.
Ссылка на испытания: CK 684-14

Базовый слой 1/2 «Гипсокартон типа X, уложенный под прямым углом к ​​деревянным стойкам 2» x 4 «24» o.c. с 6d гвоздями с покрытием, длиной 1-7 / 8 дюймов, 0.0915 ”хвостовик, 1/4” головки, 16 ”o.c.

Внутренний слой 1/2 «гипсокартона типа X, нанесенный параллельно стойкам с помощью гвоздей с покрытием 6d, длиной 1-7 / 8», стержнем 0,0915 «, головками 1/4», 8 «o.c. Стыки во внутреннем слое не нужно заклеивать.

Вторая стена Дубликат первой стены, разделенные промежутком в 1 дюйм. Стены загружаются независимо.
STC 59 со стеклянной изоляцией 3-1 / 2 дюйма с фрикционной посадкой в ​​пространство для стойки с обеих сторон. STC 57 без стекловолоконной изоляции.
Контрольный образец: RAL TL73-215, RAL TL73-224

При оптимизации конструкции стены или пола / потолка с целью снижения уровня звука существует ряд вариантов, и гипсовые панели могут сыграть ценную роль в достижении этой цели.Если рассматривать гипсовые панели вместе с их способностью способствовать повышению пожарной безопасности, они являются эффективной и рентабельной суперзвездой в арсенале звукоизоляции.

Чтобы найти дополнительную информацию, относящуюся к управлению звуком, и просмотреть большую коллекцию стен, пола / потолка, стен шахты и стеновых блоков, которые включают изделия из гипсовых панелей, а также описания компонентов и испытания на огнестойкость и звук. Результаты, если таковые имеются, см. в Руководстве по проектированию огнестойкости и шумоподавления GA-600 или свяжитесь с производителями-членами Gypsum Association.Кроме того, Национальный исследовательский совет Канады создал soundPATHS — веб-приложение, которое можно использовать для прогнозирования передачи звука между комнатами.

Walabot DIY Wall Scanner: видеть сквозь гипсокартон и бетонные стены

Прозрачный телефон? Хотя такие невероятные технологии, возможно, находятся в процессе создания, изобретателям еще предстоит придумать способ дать вашему телефону настоящее рентгеновское зрение. Walabot DIY подходит близко, позволяя вам заглядывать внутрь стен и помогает предотвратить дорогостоящие или опасные ошибки.Вот как это работает.

Если вы представляете инструмент или приложение, которое дает вам почти полное рентгеновское зрение, вы будете в восторге, когда откроете для себя Walabot DIY. Этот передовой инструмент работает со специальным приложением и телефоном Android версии 5 или выше. После установки он позволяет видеть внутренние стены, сделанные из обычных строительных материалов, включая гипсокартон и бетон, проникая сквозь изоляцию на глубину до четырех дюймов. С Walabot DIY в руках нет никаких сомнений в расположении важных компонентов, таких как трубы, электрические провода, кабели и шпильки.

Рентгеновские лучи связаны с некоторыми хорошо известными радиационными опасностями, поэтому изобретатели Walabot DIY выбрали что-то намного более безопасное. Это устройство использует радиочастотную (RF) технологию для обнаружения объектов внутри стен. Полученные данные можно легко просмотреть на экране вашего теперь «прозрачного телефона».

Что можно увидеть с помощью Walabot Stud Finder

Если вы не профессионал в области строительства и не владеете внутренней информацией о точном расположении электрических проводов, труб и т. Д., Тогда может быть сложно определить, где именно эти предметы находятся.Walabot DIY меняет правила игры, позволяя вам видеть сквозь стену, чтобы вы могли безопасно сверлить и вешать предметы, без риска опасного поражения электрическим током или дорогостоящего повреждения сантехники.

Чтобы сделать вещи еще лучше, Walabot DIY позволяет вам видеть сквозь стены в различных режимах, чтобы собрать необходимую информацию.

• Режим панорамирования — Walabot DIY с панорамным обзором наносит на карту большую территорию, отображая внутренние элементы в виде полос с цветовой кодировкой, таких как базовая карта того, что находится за вашей стеной.Этот очень удобный режим позволяет сохранять изображения вашей стены для использования в будущем, поэтому вам не придется сканировать снова и снова.
• Режим изображений — В режиме изображений вы получаете более четкое представление с графическим представлением каждого найденного объекта, такого как деревянная шпилька, металлическая шпилька, труба или проволока. В этом режиме также обнаруживаются такие вредители, как термиты и мыши.
• Экспертный режим — При переходе в экспертный режим Walabot DIY отображает изображения необработанных сигналов. Регулируя интенсивность просмотра, вы можете сосредоточиться на центре стойки или проследить пути электрических проводов и водопроводных труб, чтобы их было легче избежать при определении места резания или сверления.

Удобный способ видеть стены изнутри

1. Убедитесь, что у вас есть совместимый телефон Android под управлением Android v5.0 или более поздней версии с USB On-The-Go (OTG).
2. Присоедините устройство Walabot DIY к совместимому телефону.
3. Загрузите приложение Walabot DIY из Google Play.
4. Ознакомьтесь с лучшими практиками использования, просмотрев уроки Walabot DIY.
5. Выберите гипсокартон или бетон из меню, а затем откалибруйте свой Walabot DIY. Это занимает около 30 секунд или меньше.
6. Выберите режим просмотра, который хотите использовать. Большинство людей сначала пробуют все режимы, чтобы понять, как работает Walabot DIY.
7. Проанализируйте свою стену с помощью своего теперь «прозрачного телефона» и при необходимости отметьте то, что вы нашли, карандашом.

Кому выгоден Walabot DIY?

Как выровнять стену по гипсокартону видео уроки

Этот способ имеет ряд явных преимуществ перед другими — это высокая скорость самих работ, возможность установки дополнительной звуко- и теплоизоляции, отсутствие необходимости снимать старое покрытие, выравнивание стен из гипсокартона. с видеоинструкцией становится еще проще.Сайт ремонта квартиры своими силами продолжает серию статей о гипсокартоне.

Разновидность работ

Существует два основных метода выравнивания стен из ГКЛ — без крепления каркаса и монтаж. В первом случае производится простая оклейка листов гипсокартона стен (касается только гладких прочных стен). Второй способ применяется при опасности проседания или деформации стен.

Начнем с разметки. Первый проводящий слой по параллельным линиям на потолке и на полу.Это означает начало кадра. Далее по строго вертикальным линиям на стенах через каждые 60 см или 40 см наметить точки крепления подвесов для несущего профиля. Это расстояние связано с тем, что стандартная ширина гипсокартона составляет 120 см. Таким образом, край листа будет лежать примерно посередине опорных направляющих.

Следует заранее определить место выхода разводки, необходимость использования минеральной ваты или пробкового листа для тепло- и звукоизоляции. Выравнивание стен из гипсокартона в следующий этап.

Переходите непосредственно к установке. К полу и потолку винтами закрепите отрезки стального оцинкованного профиля — так называемую пусковую раму. Для достижения надежной посадки требуется использовать 3-4 самореза на метр профиля. Затем с помощью сборных анкеров крепятся металлические вешалки к стене. Вставьте опорную шину в стартовую раму, при этом верхняя кромочная направляющая не должна плотно прилегать к верхнему профилю. Последовательно прикрутите винты металлической опоры к стартовой раме и подвескам.Вставьте следующее руководство. Рекомендуется в местах стыков с подвесом подложить направляющие небольшие куски дерева для придания большей жесткости всей конструкции. Вам могут помочь наши Советы по работе с профилями и листами.

Приступаем к монтажу листов гипсокартона. Предварительно обработанный лист стоит специальной водоотталкивающей грунтовки. Далее саморезами по гипсокартону крепим листы к каркасу, исходя из расчета, что один саморез находится на 30 см. После установки последнего листа закрываем швы серпянкой и шпаклюем.После высыхания неровности необходимо зашкурить наждачной бумагой. Теперь прорежьте отверстие под розетку и натяните шнур. Производим финальную штукатурку и шлифуем всю поверхность ГКЛ. Считаем, что под обои можно использовать любые оштукатуренные стены своими руками, под краску — только отделку, а под плитку она не нужна.
