Печь для бани из металла своими руками: чертежи, фото, видео

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Содержание статьи

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок.

Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.
Футеровка — обложить топку изнутри жаропрочным кирпичом
Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.

Снаружи закрыть корпус кирпичным экраном

Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

Каменка: какого размера и где

Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м

3. В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м³, размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

Каменка может быть разной формы и размера

Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных банных печей из металла

Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

Печь из металла для бани с закрытой каменкой

Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

Печь с подачей вторичного воздуха

Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

Чертеж печи для бани с баком для воды

Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки.

Если вы не хотите бак, на его место можно уложить камни.

Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

Вариант небольшой печи с большим баком

Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Разрезы печи и размеры

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

Кирпичная печь для бани своими руками

Строительство своей бани – это, бесспорно, решение, достойное уважения. Баня не просто позволяет, не выходя со двора решать вопросы проведения гигиенических процедур, причем, невзирая на время года, но поможет поправить здоровье и привести в норму нервную систему.

Целебные свойства бани известны с незапамятных времен и являются частью народной медицины во многих странах.При этом важно понимать, что во многом эти качества обуславливаются особыми способами протапливания помещения. Например, нередки случаи, когда для того, чтобы баня «заработала, как надо» ее необходимо топить в течение нескольких часов, при этом используя специальные дрова и добавки. А, следовательно, и печь для такой бани нужна, способная выдерживать такие интенсивные температурные нагрузки.

В статье мы поговорим о том, как сделать кирпичную печь для бани своими руками, дадим пошаговую инструкцию, чертежи, фото и видео материалы.

Общее описание

Печь каменка

Прежде чем переходить к рассмотрению технологического процесса изготовления печи для бани, необходимо несколько слов сказать о том, в чём будут заключаться общие моменты проведения работ и какие материалы и инструменты для этого потребуются.

Для начала необходимо сказать, что печь для бани будет в значительной степени отличаться от простой печи, устанавливаемой в доме. Главным образом отличия будут обусловлены функциональным предназначением печки. Дело в том, что постройка печи в доме предполагает ее использование в целях отопления помещения, приготовления пищи и в некоторых случаях использования ее в качестве спального места. При этом использовать ее планируется в помещении, которое имеет нормальные показатели влажности. А если речь идет о печи для бани, то она кроме обогрева помещения, должна нагревать еще и воду, а происходить это всё будет в помещении с, мягко говоря, повышенной влажностью. Кроме того, от банной печи зачастую требуются более высокие температуры, чем от ее домашнего аналога. Эти обстоятельства накладывают отпечаток и на технологию проведения работ и на используемые при этом материалы.

Процесс изготовления

Порядовка

Для того чтобы в общих чертах понимать то, как сделать кирпичную печь для бани нужно уточнить для себя, что задача предстоит не из легких. Даже в деревнях, где печное отопление является привычным моментом и без преувеличения частью жизни, за изготовление печей берутся лишь единицы. Секреты процесса передаются устно и требуют длительной практики. Хотя с другой стороны, сделать простую печку, при должном объеме знаний и наличии опыта в принципе возможно. Работы при этом можно разделить на несколько этапов, выполнять которые стоит последовательно.

Подготовка

Кирпич огнеупорный

Одним из важнейших моментов любого дела является подготовка. В случае монтажа печки в баню речь идет о том, что нужно закупить все нужные материалы и подготовить инструменты. Здесь всё, казалось бы, просто, но есть некоторые нюансы:

Прежде всего, важно отметить, что для изготовления печи потребуется несколько сортов кирпича. Так, для монтажа топки нужен жаропрочный (шамотный) кирпич, а для изготовления дымоходов можно обойтись и обычным.
На этом же этапе необходимо приготовить все металлические элементы печи, такие как дверцы, заглушки, колосники и прочее. Важно проверить, чтобы детали не имели трещин, так как это сократит срок эксплуатации и возникнет риск возникновения пожароопасных ситуаций.
Если планируется установка нагревательного котла для воды, то это также должно быть учтено на подготовительном этапе, так как в зависимости от места его расположения будут несколько отличаться и действия. К слову, можно для того, чтобы обеспечить посетителей горячей водой можно обойтись и без оборудования нагревательного бака.
Также на этом этапе нужно определиться с местом расположения будущей печи и демонтировать напольное покрытие, а также выпилить лаги, если пол уже установлен.

Монтаж основания

Фундамент под кирпичную печь

Для того чтобы печь стояла долго и выполняла свои функции качественно не обойтись без монтажа прочного и ровного основания.

Для этого в месте предполагаемой установки демонтируется напольное покрытие и лаги, а земляное основание немного заглубляется по форме будущей печи.
Затем в углублении выполняется цементно-песчаная стяжка. При этом необходимо принимать во внимание, что толщина стяжки должна быть не менее 30 см, а также слой её должен быть армирован стальной арматурой, толщина которой должна составлять не менее 10 мм.
После того как стяжка просохнет необходимо уложить первый слой кирпичей, которые будут играть роль основания всей последующей кладки.

Здесь можно добавить, что работы, связанные с цементным раствором вряд ли можно назвать чистыми, поэтому, если есть желание обезопасить от загрязнений поверхности, например, пола, их необходимо закрыть пленкой.

Дальнейший монтаж

Кладка банной печи

После того как основание будет готово можно приступать к укладке последующих рядов кирпича. Кстати говоря, полная и подробная порядовка кирпичной печи для бани будет отличаться в зависимости от выбранной конструкции. Ее подробное описание представляет собой отдельный материал, ниже будет приведен лишь примерный порядок действий.

Сначала укладывается первый ряд кирпича. Уже на этом этапе необходимо отразить все конструктивные особенности печи. Здесь имеются в виду воздуховоды, непосредственно место топки, будущая труба и так далее. Кирпичи укладываются вплотную друг к другу на раствор. Остатки снимаются мастерком.
Далее, по рядам аналогичным образом укладываются последующие слои кирпича до места установки первой дверцы воздуховода (поддувала). После установки оной, укладка кирпича продолжается. Здесь можно добавить, что если выполнить не просто воздуховод, а над поддувалом оставить свободное место, то с его помощью можно решить вопрос подачи горячей воды в моечное отделение. Внутрь этого пространства помещается гофрированный металлический шланг, который выводится концами наружу. Когда печка будет топиться, шланг будет соответственно немало нагреваться. Если запустить по нему воду, то, на выходе получится горячая вода. Таким образом, отпадает необходимость в нагревательном баке, что особенно актуально для помещений, имеющих скромные габариты.
Так, двигаясь постепенно по рядам, формируется «тело» печки. Когда подойдет очередь установки колосников, для удобства можно выбрать некоторое пространство в двух кирпичах, равное толщине колосников и устанавливать их в это место.
После того как будет сформировано топочное пространство, в соответствии с проектом печи, можно либо перекрыть его кирпичами, либо уложить металлическое основание, на которые в дальнейшем будут уложены камни.
Далее, примерно таким же образом, выкладывается вытяжная труба, в самом верху которой, для экономии материала, можно присоединить металлическую трубу и вывести сквозь крышу.

Печь-каменка

Важнейшим элементом бани является печь. В наше время для этих целей обычно используются печи-каменки. Они бывают кирпичными и металлическими. Сказать из какого материала печь-каменка лучше сложно. Тут скорее все зависит от некоторых обстоятельств, а именно от площади бани, количества человек, пребывающих за день в этом помещении и т. д. Ввиду этого, рассмотрим особенности металлической и кирпичной каменки по отдельности.

Каменки также бывают закрытыми и открытыми. Открытая каменка быстро нагревается, но и также быстро остывает. Она отлично проходит для небольших компаний. Камни в такой печи уложены над топливником кучей. Их температура может поднять до 250º.

Закрытая каменка передает тепло на одном уровне. В ней предусмотрена паровая дверь. В процессе сжигания топлива дверь закрыта, благодаря чему дым от огня не проникает в помещение. Дверцу можно открыть только перед входом в парилку. Благодаря этому температура в парилке прогревается до 60º.

Из кирпича

Особенность кирпичной печи-каменки заключается в том, что она имеет толстые стенки, построенные из жаростойкого кирпича. Печь этого типа довольно габаритна, имеет закрытую каменку и большой объем камней. Сжигать в ней можно только твердое топливо. Как правило, это дрова или торф.

Среди преимуществ печи стоит отметить следующие:

Возможность отапливать бани более 30 м².
Конструкция пожаробезопасная.
Долго сохраняет тепло в бане.
Даже на второй день тепло в бане сохраняется в районе 20º, что позволяет использовать помещение, например, для стирки белья.

Из металла

Металлические каменки всего 1,5–2 часа нагревают баню. Они довольно компактны, поэтому идеально подходят для небольших помещений. Каменки обычно открытого типа. Камни греются за счет камеры сгорания. В металлической печи можно сжигать разные виды топлива в зависимости от модели.

Основные преимущества печи:

Быстрый нагрев бани.
Конструкция малогабаритна, имеет небольшой вес, а это уменьшает затрат на ее монтаж.
Возможность принятия банных процедур в процессе топки.

О том, как сделать печь-каменку вы можете узнать из этой статьи «Печь-каменка своими руками».

На этом общее описание процесса установки кирпичной печи для бани можно считать законченным. Для наиболее полного понимания процесса можно ознакомиться с соответствующими видео по тематике.

Видео

В этом видео очень подробно и доходчиво объясняется, как сделать кирпичную печь для бани своими руками:

Также предлагаем вам прочитать статью «Котел для бани своими руками«.

Фото

Печь отделана декоративным кирпичом

Облицована кафелем

С баком для воды

Печь в деревенской бане

Печь-камин из кирпича

В комнате отдыха

С функцией котла

Чертежи

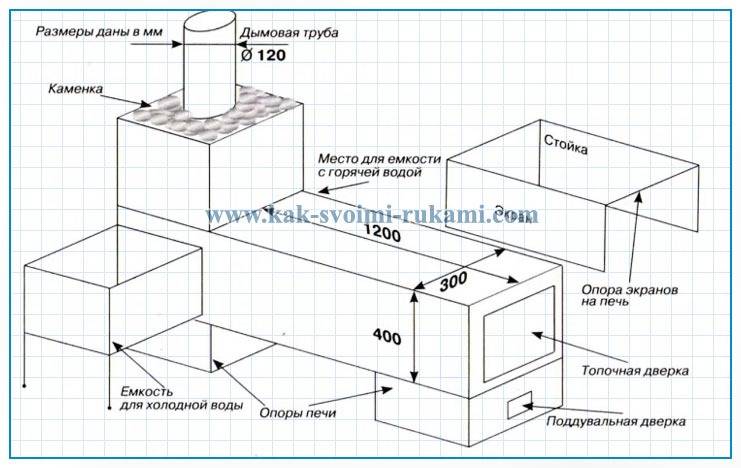

Чертеж железной печи

Чертеж кирпичной печки

Чертеж металлической печи

Печь из трубы

Конструктивная схема печи

Из баллона

Второй вариант

Схема каменки

Схема печи

С топкой из предбанника

Парная в схематичном формате

Принцип тяги и распределения воздуха в печи

Железная печка для бани

Изготовление банной печи из металла своими руками: варианты чертежей, изготовление, монтаж

Многие люди при обустройстве загородного участка наряду с домом возводят и баню.

Чтобы она быстро прогревалась, а пар был высокого качества, не обойтись без печи. В эти сооружения устанавливаются специальные печи, отличающиеся от тех, которые размещают в домах. Многие выбирают металлические печи. Они обеспечивают довольно быстрый прогрев помещения и легко устанавливаются.

Если вы строите баню и сделали выбор в пользу металлической печи, то необязательно покупать её. Вы вполне можете построить её своими руками. Технология создания печи своими руками довольно простая, а материалы, применяемые при её сооружении, доступны для каждого.

Металлические печи для бани: конструкция

Многие владельцы устанавливают печи для бани своими руками из металла. Самые простые — буржуйки. Если говорить о конструкции таких печек, то они представляют собой ящик, снабженный дверцей и имеющий трубу. Такие конструкции имеют определенные недостатки. Один из них – невысокая тепловая отдача. Кроме этого при их использовании возникают большие затраты на топливо.

Поэтому в современных банях такие печи можно встретить крайне редко.

Если говорить о современных моделях металлических печек для бань, то они являются изделиями, относящимися к высокому классу безопасности. При изготовлении в качестве основного материала используется листовое железо. Обычно применяют металл толщиной не менее 4 мм. В своем оснащении эти печи имеют тепловую камеру, которая используется для каменной засыпки. Большинство моделей имеют возможность для установки дополнительного бака для воды. Его объем может доходить до 70 литров.

При установке металлическая печь для бани своими руками владельцы часто обкладывают конструкцию огнеупорным кирпичом. Это необходимо для обеспечения равномерного прогрева воздуха в помещении и безопасной эксплуатации изделия.

Банные печки могут иметь разную конструкцию, которая изначально должна быть определена чертежом. На основании этого признака выделяют несколько их видов.

Банные печи закрытой конструкции. Размеры печей для бань такого типа очень компактные , поэтому чаще всего их установку производят в банях семейного типа. В целях повышения показателей теплоемкости при установке таких печей снаружи и внутри их обкладывают красным огнеупорным кирпичом. Металлические скрепы используются для фиксации кирпичей. Решетка для камней устанавливается в средней части печи.
Банные печи открытой конструкции. Главной их особенностью является наличие бака небольшого объема. Каменка у таких печек открытая. В связи с этим при установке в парном отделении такой печи можно обеспечить быстрый прогрев помещения. Для увеличения теплоемкости печи необходимо накрыть камни оцинкованной крышкой.
Банные печи комбинированной конструкции. Их главная особенность заключается в наличии топливника, который снабжен двумя задвижками. Также в конструкции присутствует решетка, поддувало и два патрубка. Последние различаются между собой по своему диаметру. У первого его размер составляет 10 см, а другого – 14 см. В них выделяют четыре отверстия, предназначенные для подвода трубы и обводного колена. Для изготовления печей такой конструкции в качестве основного материала используются стальные листы толщиной 5 мм.

Банная печь своими руками: инструкция

Чтобы правильно изготовить печи для бани своими руками, которая будет обеспечивать достаточную теплоотдачу и быстрый прогрев помещений бани, необходимо все выполнять по инструкции. Во время работ следует использовать качественные материалы и применять необходимые инструменты.

Материалы:

листовая сталь 8 мм;
металлическая труба. У нее толщина стенок должна быть не менее 10 мм, а величина диаметра — 600 мм;
пруток — 10 мм;
колосник;
щеколды и дверцы для топочной камеры, поддувала и каменки. Если дверцы будут изготавливаться самостоятельно, то необходимо будет приобрести только щеколды;
труба длиной 2 метра. Из них 90 см пойдут для топочной камеры, 60 см — для бака, а оставшиеся 50 см будут использоваться для изготовления второстепенных деталей;
из инструментов при проведении работ потребуются сварочные аппараты и болгарка.

Этапы работ по изготовлению железной печи для бани

Все начинается с того, что берут отрезок трубы, в котором вырезают поддувало. Отверстие должно иметь размер 50 х 200 мм. Далее над отверстием с внутренней стороны трубы необходимо приварить крепление для колосника. Чтобы сделать его, необходимо взять металлическую пластину с проушинами. Колосник можно приобрести в любом строительном магазине.

После этого можно переходить к изготовлению топки. Для этого следует сделать отверстие размером 250 х 200 см. Сверху выполняется приваривание, посредством которого будет выполняться закрепление прутков каменки. Вместо них можно использовать колосниковые решетки, применяемые в печках круглой формы. Приобрести их также можно без проблем в любом магазине.

Когда эта работа выполнена, проделывают отверстие с противоположной стороны каменки. В него при эксплуатации печки будет заливаться вода. После этого выполняют заполнение каменку камнями. В качестве материала можно использовать диабаз или талькохлорит. Не следует применять для заполнения каменки гранит и другие слюдосодержащие камни.

После этого необходимо проделать отверстие в крышке, предназначенной для печки. Она будет использоваться для установки дымоходной трубы. Когда отверстие сделано, выполняют установку трубы. Хотя на этом монтаж печи для бани своими руками и можно считать завершенным, тем не менее, специалисты рекомендуют выполнять установку бака для воды.

Необходимо приварить к каменке оставшийся кусок трубы. На его нижнюю часть вваривают кран для воды. При использовании печки дым, проходя по трубе, будет постепенно нагревать её, при этом закипание воды будет исключено.

В завершение работ необходимо изготовить крышку, которой будет закрываться нагревательный бак. Она должна быть сделана в соответствии с диаметром, используемым в конструкции печки трубы. Готовая крышка разрезается пополам. Далее в первой половине необходимо вырезать отверстие под дымоход. После этого необходимо приварить его к баку. Вторую половину необходимо оснастить ручкой и петлями. Благодаря этому при эксплуатации печки она будет съемной, её легко можно будет открыть.

Форма железной печи для бани

Многим может показаться, что форма печки является несущественным параметром. Однако это не так. Ведь именно от неё зависит производительность печки. А кроме этого правильно подобранная форма обеспечивает удобство эксплуатации конструкции. Если говорить о наиболее распространенных формах печей, то выделим следующие:

цилиндрические;
горизонтальные;
фигурные;
прямоугольные.

Наибольшее удобство при использовании обеспечивают агрегаты прямоугольной формы. Комфорт обеспечивается наличием углов в конструкции таких печек. Они при эксплуатации печки никогда не раскаляются докрасна. С этим связано распространенное мнение, что именно такой каркас сохраняет форму в течение длительного времени. Кроме этого, форма печки влияет на равномерность прогрева, поскольку максимальный разогрев одного элемента приводит к уменьшению нагрева расположенной рядом с печью стены. А это положительно влияет на равномерный прогрев всего помещения и обеспечения баланса тепловых потоков.

При правильном разогреве конструкция может служить долго, поскольку она в этом случае будет иметь высокую механическую устойчивость. Обратив внимание на существующие формы печек, это нетрудно заметить. Менее устойчивыми к нагреву являются банные печки круглой и цилиндрической формы. По этой причине при изготовлении их стенки делают плотными и усиленными. А вот прямоугольная печь более устойчива к нагреву по той причине, что у нее углы всегда холодные. Однако следует знать, что в процессе длительной эксплуатации таким печкам потери формы тоже не избежать.

Установка печи в бане: важные моменты

Оптимально, если об установке банной печки владелец позаботился уже на этапе строительства сооружения. В этом случае процесс монтажа конструкции станет более простой задачей. На месте расположения печки закладывается мелкозаглубленный фундамент. После этого выполняется укладка на него двойного ряда кирпичей, а потом на них устанавливается печь. Чтобы сделать сооружение пожаробезопасным, необходимо при установке придерживаться определенных правил. Они сводятся к следующему:

расстояние от печки из металла до стены должно быть не меньше одного метра. Помимо этого для специальной защиты поверхности дома от возгорания специалисты рекомендуют близко расположенные к изделию стены обернуть фольгой, дополненную слоем теплоизоляционного материала. Это исключит перегрев дерева и его возгорание;
при установке печи из металла необходимо подумать и об изоляции дымохода. Специалисты рекомендуют использовать так называемые сэндвич трубы. Их особенность состоит в том, что между внешним и внутренним корпусом имеется прослойка из теплоизоляционного материала. Если конструкция печи предполагает вывод по трубе продуктов сгорания, то потолочно-проходной узел необходимо оборудовать в месте стыка потолка и трубы;
обкладка печи кирпичом. В этом случае будет обеспечена дополнительная безопасность эксплуатации печки, и она приобретет более эстетичный вид. Если печь из металла расположена близко к стене, то создание кладки из кирпича – обязательное условие.

Заключение

Печь – главный элемент любой бани. Если печь подобрана правильно, то будет обеспечен быстрый прогрев сооружения, а создаваемый пар будет качественным.

Необязательно покупать печь в магазине, ведь можно изготовить её своими руками. Материалы, используемые для ее изготовления, вполне доступные, поэтому с изготовлением металлической печи для бани не возникнет сложностей. Инструменты тоже требуются самые простые. Приложив определенные усилия, у вас появится полноценная банная печь, которая сделает приём парных процедур в бане приятным занятием.

Самодельные металлические банные печи

Оцените статью: Поделитесь с друзьями!

Чертежи печи для бани из металла

Что самое главное в бане — конечно же печь. Существует множество готовых решений печей, которые можно купить в магазине, но в этой статье мы рассмотрим чертежи для самостоятельного изготовления печей из металла.

Печь для бани из металла своими руками

Этапы изготовления

Чертежей печи для бани достаточно много и каждый из них имеет свою функциональность. Начнем с топки для печи.

Топка — первое что нужно сделать. Размеры топки вы определяете самостоятельно, исходя из размеров вашей парной.
Главное помнить, что ширина и высота топки должны быть одинаковы.
На некоторых чертежах печей из металла вы можете увидеть готовые решения, которые можно купить в магазине ,а не вырезать и варить самостоятельно. Например, дверцы, решетки, ручки и так далее. Вы сэкономите массу времени, если приобретете их в магазине.
Почти на всех чертежах топка состоит из 2 частей. В одной части горят дрова, а другая предназначена для сбора золы и также выполняет функцию поддувала.
Если на верхнюю часть топки будут ложиться камни, то ее следует сделать из решетки. Можно сделать декоративную решетку для красоты.

Важно! Если Вы решили сварить печь для бани самостоятельно — отнеситесь с особым вниманием к толщине металла. Металл должен быть не менее 5 мм, чтобы при нагревании его не повело.

Подробный чертеж печи для бани из металла

Бак для воды и место для камней

Чертеж печи из металла с каменкой и баком для воды

Трубу также необходимо изготавливать из трубы с большой толщиной металла. Так она не сразу прогорит и будет служить вам долго.

Печь для бани с трубой, проходящей через каменку и водяной бак

Дымоход

Также на чертеже печи для бани необходимо указать место, где дымоход будет проходить через крышу. Это место необходимо тщательно изолировать, так как воздух, проходящий через трубу очень горячий.

Дымоход для бани

Для изоляции дымохода от крыши лучше приобрести готовые решения, которые продаются в специализированных магазинах для бани.

Таким образом сделать печь для бани по чертежам самому не так уж и сложно. К тому же в магазинах продается много готовых решений (решетки, дверцы, баки, трубы, дымоходы, изоляция дымохода), применяя которые соорудить печь будет еще проще.

Как сделать печь для бани своими руками из металла видео:

Чертежи и советы по установке металлических и каменный печей для бани

Чтобы получить в бане наиболее оптимальную температуру, нужно иметь правильно подобранную, хорошую печь. При этом к выбору и обустройству следует отнестись очень ответственно, ведь выбранная печь для бани будет влиять не только на температуру воздуха, но и на его влажность.

При использовании некачественной печи вы никогда не сможете создать хорошую баню, нахождение в которой приносило бы отдых, расслабление и избавление от болезней. И чтобы выбрать подходящую печь, обязательно следует разобраться, чем же баня отличается от своей ближайшей «родственницы» – финской сауны.

Вернуться к оглавлению

Содержание материала

Чем баня отличается от сауны

Знатокам известно, что между настоящей русской баней и, к примеру, финской сауной

лежит настоящая пропасть. В саунах влажность воздуха сравнительно невысока, зато температура может достигать 110-130 градусов. В бане же температура обычно не поднимается выше 70-90 градусов. Только под самым потолком, где предпочитают париться экстремалы, она приближается к отметке в сотню градусов. Зато влажность в русской бане может составлять 50-70 процентов.

Поэтому баня оказывает более мягкое воздействие на человека, чем сауна. Влажный воздух с ароматом дубовых или берёзовых листьев позволяет избавиться от заболеваний, поражающих органы дыхательных путей. А сравнительно невысокая температура (при высокой влажности 60 градусов воспринимается не хуже, чем 120 градусов в сауне) не даёт большой нагрузки на сердце, стимулируя выделение пота, содержащего соли и шлаки.

Также, в отличие от сауны, которая довольно быстро нагревается и быстро остывает, баня прогревается дольше, зато очень долго держит тепло.

Разобравшись с этими тонкостями, можно приступать к выбору подходящей печки.

Вернуться к оглавлению

Каким требованиям должна отвечать печь

Сегодня в продаже можно увидеть самые разные модели печей. Они могут различаться по размерам, конструкции и материалам. Вы можете купить печь из кирпича или металла, подходящую для прогрева маленького или большого помещения. Но делать окончательный выбор следует лишь после того, как вы определились с размерами самой бани и парилки.

Примерный список требований к печи для бани:

Компактность. В большинстве случаев бани имеют небольшой размер, что позволяет протопить их сравнительно быстро.
Пожаробезопасность. Вся обивка в хорошей бане (полы, потолки, стены, полки) изготовлены из дерева. Поэтому в некоторых случаях бывает достаточно одной искры, чтобы всё это вспыхнуло.
Мощность. Этот показатель подбирается под определённую баню. Печь из металла или кирпича должна обладать достаточной мощностью, чтобы быстро протапливать баню, нагревать нужное количество воды, обеспечивать посетителей бани паром и горячим воздухом, а также качественно просушивать парную после завершения всех процедур.

Да, печь для бани должна отвечать всего трём главным критериям. Но если она не отвечает хотя бы одному, значит, она не подходит. Лучше подыскать другую модель, благо, современный рынок предлагает огромный выбор.

Сегодня, придя в специализированный магазин, можно увидеть две разновидности устройств: парогенераторы и классические печки-каменки.

Парогенераторы напоминают по конструкции огромные электрочайники, обычно квадратной или прямоугольной формы. Почти все модели имеют функцию регулировки мощности. Печка каменка может заменяться ею, или же дополняться, чтобы увлажнять воздух до оптимального показателя. Впрочем, парогенераторы сравнительно малоизвестны большинству людей, а кроме того – резко отличаются от привычных печей-каменок. Поэтому, несмотря на удобство и простоту использования, они пользуются малой популярностью.

Схема установки парогенератора в бане

Печки-каменки обычно делят на две группы – закрытые и открытые. Первые чаще всего изготавливают из камня или кирпича. Именно они лучше всего подходят для качественного отопления больших бань.

Вернуться к оглавлению

Какими бывают современные банные печи

Специалисты делят все современные печи на две категории – по типу используемой энергии: дровяные печи и электрические каменки. Каждый из них имеет определённые достоинства, о которых обязательно следует знать, чтобы не допустить ошибок при выборе подходящей модели.

Конструкция металлической печки-каменки может быть самой разной. Одни из них изготовлены кустарным методом, из подручных материалов и при помощи газосварки. Другие же созданы на фабриках и имеют особый, разработанный профессионалами дизайн. Но все они отличаются быстротой повышения температуры. Достаточно уложить сухие, качественные дрова и поджечь их, чтобы через 30-40 минут температура в бане поднялась до подходящего для мытья уровня.

Опасность отравления угарными газами полностью исключена. Печь со всех сторон закрывается металлом, не пропускающим дым в баню. Камни, из которых сложена каменка, нагревается в результате того, что пламя передает тепло железу, а уже железо проводит их до камней и отдаёт жар им.

Увы, классическая металлическая печь для бани имеет серьёзный минус. Теплоёмкость таких печей не слишком велика. Они быстро нагреваются и, стремительно отдавая жар помещению, быстро остывают. Из-за этого не создаются условия, подходящие для равномерного нагревания тела. Чтобы исправить это, специалисты рекомендуют облицовывать их кирпичом, оставляя лишь зазор в несколько сантиметров для прослойки из воздуха. Это не только позволяет долгое время сохранять тепло (кирпич имеет высокую теплоёмкость), но и снизить опасность ожога.

Некоторые печи даже футеруют огнеупорным кирпичом внутреннюю сторону топливника. Это даёт возможность повысить теплоёмкость печи и увеличить сроки её службы.

При изготовлении печей-каменок чаще всего используется листовой железо толщиной около 5 миллиметров. Бак с водой располагается с любой стороны – это зависит от места установки и размеров бани.

Некоторые модели изготавливаются из нержавеющей стали или обычной, покрытой цинком. Их главным плюсом является малый вес и быстрота прогрева. Увы, их долговечность сравнительно невелика, и, что ещё хуже, они не способны аккумулировать тепло. В бане будет жарко до тех пор, пока в печи горит огонь. Но достаточно дровам прогореть, и спустя всего 10-20 минут температура в парилке начнет стремительно снижаться, что вовсе не радует пользователей.

Альтернативой может стать чугунная печь. Да, она весит значительно больше – порой до 200 килограмм, что значительно усложняет процесс установки. Зато она является практически вечной. Высокая температура, повышенная влажность – всё это не способно нанести ни малейшего вреда чугуну. Достаточно взглянуть на чертежи печей для бани, чтобы убедиться – это действительно монументальная вещь. Не менее важно, что чугунная печь, благодаря массивности, может долгое время сохранять тепло. Даже когда дрова прогорели без остатка, в бане ещё долго будет жарко. Но и нагревается такая печь существенно дольше, то есть, имеет высокую тепловую инерцию.

Конечно, ещё одним неотъемлемым плюсом классической печки-каменки является едва уловимый дымок. Многие люди не могут представить себе настоящую баню без этого запаха.

Электрические каменки значительно отличаются от обычных печей. При этом отличаются они в лучшую сторону. Они безопасны, удобны в эксплуатации и очень легки в управлении. Серьёзный недостаток у них всего один – тарифы на электричество стремительно растут, а для поддержания хорошего жара в парилке электрическая каменка должна работать непрерывно.

Главным конструктивным достоинством, каким обладают электрические каменки, является многослойный корпус, изготовленный при использовании листовой стали. Он позволяет повысить теплоёмкость, а также снизить опасность ожога при случайном контакте. Немаловажно, что у электрических каменок обычно имеются специальные предохранители от перегрева и термостаты. Многим пользователям нравится, что электропечь может быть включена и выключена в любую минуту.

При выборе электрической каменки обязательно учитывайте рабочее напряжение конкретной модели. Оно может составлять 220 или 380 вольт. Модели, мощность которых превышает 7 киловатт, обычно имеют напряжение 380 вольт. Не забывайте, что хотя печи, имеющие корпус из нержавеющей стали, стоят дороже, чем оцинкованные, они способны прослужить значительно дольше.

Если вы решили приобрести электрическую каменку, произведенную в Европе, убедитесь, что сможете подключить её. Ведь большинство европейских моделей имеют заземление, что снижает вероятность поражения ударом тока. А в нашей стране далеко не все розетки предусматривают заземление.

Вернуться к оглавлению

Конструкция каменной печи для бани

Как сделать печь-каменку своими руками можно посмотреть в данном видео

Постройка печи, которая будет полностью сделана из кирпича — это дорогостоящий процесс. Кроме того вы также потратите на сооружение такой серьёзной конструкции достаточно большое количество времени.

Также всегда следует учитывать размеры и планировку бани. Печь с одной стороны должна занимать минимум места, а с другой стороны – обеспечивать поступление достаточного количества тепла необходимого для обогрева нескольких человек. Внизу на чертежах вы может видеть различные конструкции печей-каменок, которые подойдут практически для бань любых размеров. Соответственно, верхние – для больших бань, нижние – для небольших сооружений.

Схема устройства металлической печи-каменки

Здесь представлен чертёж печки, которую можно сделать своими руками.

Наружная кирпичная кладка;
Остов печи;
Внутренняя кирпичная кладка;
Проволочные скрепы;
Водонагревательный бак;
Дымовая труба;
Нагревательные камни;
Паровой люк;
Оградительная решётка;
Планка;
Топочная дверца;
Дверца для поддувала;
Опорный металлический лист.

На схеме представлена наиболее часто используемая конструкция печи-каменки, которая подойдёт для любой небольшой бани. Она позволит создать в помещении необходимую температуру, которая позволит одновременно париться нескольким человекам.

Металлический каркас такой печи-каменки изготавливают из стального листа, обладающего толщиной 5 мм. Также сверху непосредственно на саму печку нужно поставить бак для нагрева воды.

В холодное время года такие печи могут прогревать помещение 10 м3 примерно за 2 часа, при этом температура камней может достигать и быть более 300 градусов по Цельсию.

На этом видео можете посмотреть, как была сделана своими руками простая металлическая печь-каменка

Вернуться к оглавлению

Конструкция металлической печи для бани

Не менее долговечными и надёжными являются чисто металлические печи для бани.

Чертёж самой простой железной печи для бани

Железную печь рекомендуется обложить огнеупорным кирпичом, чтобы не получить серьёзные травмы и ожоги вместо удовольствия во время банных процедур. Печь можно сделать из обычного листового железа, но более надёжная и долговечная конструкция получится из хромированной стали.

Схема устройства современной металлической печи для бани из хромированной стали

Естественно, при обустройстве следует учитывать все меры противопожарной безопасности, которые являются обязательными при возведении любой печи. Обязательно проконсультируйтесь насчёт этого момента со специалистами, даже если вы решили строить печь своими руками.

Ещё одна схема обустройства металлической печи для бани, которую можно сделать самостоятельно

Установка металлической печи

Устанавливая металлическую печь для бани, необходимо придерживаться определённых рекомендаций:

Устанавливать печь нужно не вплотную к стенам, расстояние должно составлять не менее одного метра.
Печь нужно ставить как можно ближе к дымоходу.
Лучше сделать перед печью огороженное или каким-то образом отмеченное расстояние хотя бы пару метров.
Саму конструкцию следует устанавливать на прочную основу. Она должна быть обязательно из негорючих материалов. Ни в коем случае не следует делать её из дерева.

Простую металлическую печь разных размеров вполне можно сделать собственными силами, не тратя деньги на услуги сторонних специалистов.

Вернуться к оглавлению

Что нужно знать о камнях для каменки

Глупо спорить – печь для бани с баком для воды является одним из главных элементов. Но его неотъемлемой частью являются и камни. Им необходимо уделить немалое внимание, чтобы впоследствии не пришлось проделывать титаническую работу по переделке каменки.

К камням обычно предъявляют несколько простых требований:

Высокая теплоёмкость.
Высокая прочность.
Отсутствие радиоактивности.

Другими словами, подходящие камни хорошо аккумулируют тепло, а потом отдают его долгое время. Также они должны без вреда для себя выдерживать не только высокую температуру, но и резкие перепады (не трескаться при контакте с холодной водой). Именно поэтому лучше выбирать однородные, плотные, примерно одинаковые по размеру и форме камни.

Размер не должен быть слишком большим или маленьким. Мелкие камни слишком быстро остывают, в результате чего каменная кладка не может держать тепло. Большие же чаще трескаются и просто смотрятся не слишком изящно. Оптимальным выбором будут камни размером чуть меньше кулака.

Конечно, недопустимо использование грубых камней с острыми и неаккуратными гранями. Они не только не привлекательны, но и зачастую быстро крошатся. Лучше отдать предпочтение аккуратным, обкатанным водой, речным гладышам.

Если нет возможности купить камни в специализированном магазине, можно просто проверить те, которые есть под рукой. Возьмите два камня в руки и сильно ударьте ими друг по другу. Если они не раскололись, значит, тест на прочность они прошли. После этого следует раскалить камни, положив на несколько минут в огонь, после чего окунуть его в воду. Если он прошел и это испытание, то он подходит для использования на каменке в бане.

Но лучше будет приобрести подходящие камни в компаниях, которые продают оборудование для бань. Специалисты рекомендуют использовать несколько разновидностей горных пород:

жадеит,
базальт,
талькохлорид,
габбро-диабаз.

Жадеит является самостоятельным минералом, в то время как остальные имеют вулканическое происхождение. Все эти камни неплохо выполняют свою функцию на каменке. Но если есть возможность выбирать, то лучше отдать предпочтение жадеиту. Да, как не странно, но правильно выбранные камни не менее важны, чем правильно подобранный чертёж банной печи. Жадеит может выдерживать практически бесконечное количество циклом «нагрев-остывание», не покрываясь трещинами. Эксперты утверждают, что он вообще не крошится, а может лишь плавиться. Но для этого температура должна превышать 1200 градусов по Цельсию.

Когда подходящие камни выбраны, это ещё не конец. За ними нужно соответственно ухаживать. Хотя бы раз в год старайтесь просматривать все камни на каменке. Промывайте их в тёплой воде, чтобы избавить от неприятного запаха, который может возникнуть при длительной эксплуатации. Если некоторые камни потрескались, замените их, предварительно удалив пыль с каменки. Ведь каменная пыль может содержать серу, которая при нагреве сгорает, а вам придётся дышать этим опасным веществом.

Вернуться к оглавлению

Безопасность при установке классической банной печки

Когда подходящая схема печки для бани выбрана, а сама она изготовлена или куплена, можно приступать к установке. Здесь следует запомнить несколько правил, которые позволят снизить опасность пожара.

Поддувало и топка должны выходить не в саму баню, а в соседнее помещение – предбанник. Это позволит не выпускать лишнее тепло при топке, а также обезопасить деревянные полы в бане от возгорания.
Все пространство перед топкой и поддувалом следует соответственно обработать. Если полы в предбаннике деревянные, то площадь в половину квадратного метра следует защитить теплоизоляционным материалом, поверх которого укладывается стальной лист. Благодаря этому, даже если из топки выкатится уголёк, который останется незаметным, деревянным полам ничего не угрожает – он просто будет тлеть на железе.
Сама печь должна устанавливаться на прочное, негорючее основание. Прекрасно подходит как кирпичная кладка (в этом случае лучше использовать огнеупорный кирпич, способный прослужить многие десятки лет при частых перепадах температур), так и бетонное основание.
Поблизости от печи не должно быть деревянных предметов, будь то косяк двери, оконная рама или обивка стен. Длительное воздействие высокой температуры может привезти к возгоранию. Если такой вариант установки невозможен, стоит задуматься о покупке и установке специальных тепловых экранов. Это позволит гарантировать надёжную защиту от пожара.
Последним этапом установки печи является монтаж дымохода. Она должна выходить в верхней части конька крыши – это обеспечит наилучшую тягу. В случаях, когда труба проходит через чердак, необходимо сделать её распушку. Это позволит предотвратить передачу большого количества тепла деревянным стропилам, что может привезти к пожару.
Если вы используете обычную, металлическую трубу из нескольких элементов, необходимо внимательно следить как при установке, так и при эксплуатации, чтобы дым не просачивался через стыки. В противном случае посетители бани могут получить отравление угарным газом.

Запомнив эти нехитрые советы, вы без труда сможете создать баню, которая будет радовать вас и ваших близких многие годы, помогая прекрасно проводить время, расслабляться и оздоравливаться.

Печь для бани своими руками

А еще это уникальный способ провести свободное время на выходных, место встречи с друзьями. А если еще ко всему этому в придачу сделана печь для бани своими руками, то баня автоматически становится еще и поводом для безграничной гордости перед всеми своими знакомыми.Остается только набраться решимости, запастись терпением (ведь такая работа потребует прилежного к ней отношения) и внять рекомендациям опытных специалистов. Кстати, в качестве таких квалифицированных профессионалов, охотно выступают проектировщики, дизайнеры и инженеры компании ИнноваСтрой.

Основываясь на их богатейшем опыте, можно попытаться сделать печь для бани своими руками. Чертежи такой конструкции лучше доверить опытным проектировщикам, так как от точности проектных расчетов будут зависеть такие параметры работы печи, как:

Размеры конструкции;
Место ее расположение в интерьере бани;
Объем закладки топливных ресурсов;
Сила тяги;
Коэффициент полезного действия;
Длительность горения топлива;
Быстрота нагрева воздуха в бане;
Скорость нагрева горячей воды.

Как видно, расчет параметров и проектирование печи для ее обустройства в бане — это весьма ответственная процедура. И было бы лучше, если бы ею занялись квалифицированные сотрудники ИнноваСтрой, которые помимо перечисленных критериев в своих проектах обеспечивают и экономическую рентабельность. Строительство по чертежам, составленным в ИнноваСтрой, позволяет сэкономить на материале, на расходе топлива в процессе эксплуатации и на себестоимости всего строительства печи для бани.И прежде чем заказать составление проекта, желательно определиться с некоторыми особенностями строительства банных печей, их разновидностями и условиями их устройства.

Какую печь для бани выбрать

Опустив лирическую часть о пользе банных процедур и достоинствах самостоятельного строительства, мы сразу приступим к теоретической части этого процесса.

Классификация включает разные печи для бани — чертежи каждой модели и их проекты должны опираться на такие признаки этой классификации:

Габариты конструкции — в зависимости от площади самой бани, типа помещения, материалов, используемых для строительства бани и некоторых технологических параметров, печка для бани может быть разного размера;
По типу нагрева помещения различают холодные и горячие печи;
По конструктивным особенностям классифицируются открытые и закрытые печи;
По типу монтажа топливников — различаются выносные и встроенные модели печей.

Кроме того, под влиянием современной индустрии и ее инновационных технологий в обиходе появилась печка для бани, работающая не только на дровах. Некоторые современные модели успешно функционируют на любом виде твердого топлива. Также актуальными стали электрические модели и печки, работающие на природном или сжиженном газе.

Выбор печи по виду используемого материала

Отдельного внимания заслуживает классификация, включающая возможность создать печь для бани своими руками из разных материалов:

Кирпичная печь для бани;
Металлическая банная печь.

Их отличия касаются и затрачиваемых на изготовление средств. Традиционно металлическая печь обходится дороже, но часто она может быть автономной и перемещаться при необходимости в разные уголки бани.Преимуществом металлической печки считается простота ее изготовления — при наличии сварочного аппарата сделать такую конструкцию не составит труда в течение даже одного дня. В то же время есть еще одно достоинство таких печей — они достаточно быстро нагреваются. Однако и остывают они точно так же быстро.

Для изготовления печек для бани используется традиционный листовой металл. Но в условиях развития современных технологий часто применяются различные сплавы с повышенными технологическими свойствами.

Традиционным же вариантом все же считается кирпичная конструкция печей для бани. Ее достоинствами многие специалисты, в том числе — и профессионалы ИнноваСтрой, называют такие приоритетные качества:

Быстрый период растопки — всего несколько минут;
Длительный период поддержания стабильного температурного режима;
Долговечность эксплуатационного периода;
Простота в обслуживании.

Кирпичные печи более продуктивны в отношении выделения мягкого и обжигающего пара и тепловой энергии. В отличие от металлических конструкций, печи из кирпича аккумулируют большее количество тепла. И при этом — намного медленнее отдают его.

В то же время такую печь для бани своими руками сложно оснастить современной регулирующей, контрольной и измерительной аппаратурой. И вследствие этого в кирпичных печках сложнее поддерживать определенный уровень температуры.Недостатком можно считать и то, что при сооружении кирпичных конструкций потребуется большая трудоемкость и больше затрат времени.

Выбор печи по типу топлива

Чаще всего для поддержания естественности процесса в бане принято пользоваться старинными методами. Поэтому обычно акцент в выборе топлива и, соответственно, — типа печи для бани, ставится на дровах.

Дровяная печь

Дровяные печки — это признаки традиций, практичность и высокая эффективность. Дрова — это самый доступный во всех отношения вид топлива. Они недорого обходятся и их несложно купить в любом регионе.

Общепризнанными достоинствами дровяных печей считаются:

Быстрый нагрев;
Простота обслуживания;
Бюджетная доступность.

Единственным недостатком, хотя и не столь значительным, является образование сажи на стенках трубопровода. Вследствие этого несколько повышается трудоемкость обслуживания печей ввиду необходимости периодической чистки сажи.В качестве топливных ресурсов для дровяных печей традиционно используются березовые, дубовые, ольховые дрова, а также дрова из прочих лиственных пород деревьев. Нежелательно для этой цели применять хвойные породы древесины — содержащаяся в них смола образует много сажи.

Электрическая печь

Это модернизированный современный вариант банных печей. Он почти полностью безопасен и не требует никаких трудоемких затрат. В таких печах практически сразу нагревается вода и образуется пар.Однако их недостатком является отсутствие естественности. Кроме того, объем потребляемой электроэнергии заставляет задуматься о целесообразности частой эксплуатации таких печей.

Газовая печь

Достоинством таких печей можно назвать отсутствие трудоемкости и быстрый подогрев стен печи и камней для образования пара. Газ — относительно доступный вид топлива, но только — при условии подключения печи к центральной газовой магистрали. В противном случае использование баллонного газа обойдется слишком дорого.

Различия в устройствах для камней

Перед началом строительства печки также следует сделать выбор каменки — места закладки камней. По типу их конструктивных отличий принято различать открытые и закрытые печи для бани. Чертежи в обоих случаях отличаются только обозначением доступа открытого огня.Кроме того, различия могут касаться дверей в этой конструктивной части печек. Они могут оставаться открытыми или закрытыми во время протапливания печи. В традиционных русских банях принято устраивать открытые каменки.

В таких конструкциях огонь при непосредственном контакте нагревает камни. А при попадании на них воды выделяется обильный пар, достигающий 300 градусов. При этом сохраняется низкий порог влажности пара.

Расчет мощности печи для бани

Начало строительства банной печи, как и самой бани, начинается с составления проекта. А чтобы составить проект бани с традиционной кирпичной печкой на дровах необходимо произвести расчет ее мощности. Это станет основой для расчета необходимых материалов и размеров печки.

Итак, при закладке печи производится расчет мощности, включающий:

Среднетемпературный режим в регионе;
Тип материала для бани;
Теплопроводность стен бани;
Площадь бани;
Объем бака для нагрева воды;
Объем каменки.

При средних показателях для климатической зоны большинства областей на отопление бани и продуцирование пара в ней понадобится примерно 4-5 кВт мощности. В данном случае имеется ввиду, что стены бани изготовлены из прочных пород древесины диаметром 16-18 см, а площадь всей бани составляет примерно 20 метров квадратных.

При таких усредненных параметрах расчет мощности также должен включать еще примерно 8-9 кВт, затрачиваемых на нагревание воды и камней печкой. К этим расчетам применяется коэффициент 1,5, так как проводится учет мощности, затрачиваемой на нагревание парилки. При отсутствии дополнительного утепления стен на теплоотдачу в смежные помещения и наружу бани применяется коэффициент х2,0. По такому алгоритму и рассчитывается мощность печки для бани.

Для самостоятельного строительства достаточно несложных расчетов с взятыми из нормативных строительных таблиц параметрами. Если же есть желание сделать баню максимально комфортной, практичной и естественной, то за такими расчетами следует отправляться к специалистам.Составить на печь для бани своими руками чертежи и расчеты мощности не сложно, но малейшая ошибка приведет к низкой продуктивности печи и ее пониженному КПД.

Расчет параметров печи

Габариты и мощность печи необходимо рассчитывать, исходя из таких критериев:

На 1 кубический метр парилки необходим 1 кВт мощности печки;
На 10% нужно завысить продуктивность при строительстве печи с расположением в смежном помещении;
Еще 10% мощности добавляется при наличии конструкции двери без утепления;
Плюс 15-20% придется добавить к проектируемой мощности, если не предполагается дополнительное утепление несущих конструкций бани;
К полученным значением придется добавить по 3 кВт на каждое окно, имеющееся в бане.

Между тем расчеты должны включать и толщину стен печи, объём ее топки, объем водогрейного резервуара, количество камней и объем емкости для них. На производительной печи и расчет ее мощности будет влиять устройство потолочной конструкции и пола, так как горячий воздух поднимается вверх. Дополняет корректность расчета мощности печи и ее параметров количество парилок, численность полок в них, объем расходуемой горячей и холодной воды.

Расчет объема емкости для воды и камней

Поскольку эти конструктивные особенности также включаются в печь для отопления бани, то и их расчеты также нужно учесть.Традиционно, в соответствии со старинными рецептами строителей прошлого, на 1 кубический метр парилки необходимо использовать 3-4,5 кг камней. Следовательно, исходя из полученной цифры, нужно рассчитывать среднюю массу камня и объем каменки.По другой методике расчет ведется так: на 1 кубический метр парилки необходимо примерно 1,5 кг булыжника и еще дополнительно по 1,2 кг на каждый литр воды. Такой расчет позволяет определить и объем резервуара для воды, и количество камней.

Как видно, построить печь для бани из кирпича может оказаться несколько затруднительно ввиду сложности проведения расчетов мощности и расчета габаритов.Однако эта задача будет не столь актуальной и обременительной, если доверить составление проекта /proektirovanie-i-dizajn/individualnoe-proektirovanie-domov квалифицированным специалистам компании ИнноваСтрой. Тем более, это обойдется дешевле, чем бесконечные эксперименты с практическим подбором нужных параметров и затратами материалов и времени.

Последовательность и схема строительства печи для бани

В самостоятельной практике строительства придется столкнуться еще с одной задачей — если планируется печь для бани из кирпича, то придется подготовить основательный фундамент. Кирпич — довольно тяжелый материал. А учитывая его коэффициент водопоглощения, да еще — в условиях влажности в парилке, несложно предположить нагрузку на основание печи

Поэтому первым делом следует залить фундаментное основание достаточной толщины, но не менее 7-8 см. И пока фундамент застывает, можно ознакомиться с устройством печки для отопления бани. Конструктивно вся печка для бани состоит из таких элементов:

Топочная камера;
Камера сбора золы;
Каменка;
Дымоходная труба;
Ёмкость нагрева воды.

В реализации задуманного проекта — печь для бани своими руками — фото поможет определиться со стилистикой конструкции. Одновременно можно ознакомиться с выбором материалов. Главным из них будет кирпич. Он должен быть керамическим для сооружения внешней конструкции. Для обустройства топки и зольника необходим керамический огнеупорный кирпич. Не стоит использовать силикатный кирпич для любых конструктивных частей печи. Иначе печка для бани получится недолговечной и малопродуктивной в части выделения тепловой энергии.Раствор для кладки используется сугубо глиняный с добавлением в него обычной соли в пропорции 1:20. Соотношение воды 1:3. Чтобы печь для бани из кирпича была более эффективной, стенки ложатся в один кирпич. Слой глиняного раствора между рядами кирпичей должен быть не тоньше 10 мм для свободного расширения при нагреве.

Первые два ряда укладываются всплошную, непосредственно на фундамент;
На третьем ряду начинает устраиваться колодец при горизонтальной схеме размещения воздуховода;
На четвертый ряд устанавливаются колосники;
На пятом ряду монтируется дверца зольника;
На шестом ряду монтируется дверца топки;
Металлические швеллеры устраиваются на четырнадцатом ряду.

Чтобы печь была практичной, следует строго придерживаться схемы ее построения. Для каждой модели существует конкретный чертеж, как сделать печь своими руками, фото и схемы определенной модели.

Однако надежнее всего не экспериментировать с сооружением печи при отсутствии практического опыта. Этот процесс было бы благоразумнее доверить профессиональным и компетентным исполнителям, имеющим богатый практический опыт. Такие квалифицированные работники есть в компании ИнноваСтрой, и они готовы оказать содействие в строительстве печи любой модели для собственной бани.

А приведенные ниже образцы видео помогут лучше усвоить порядок строительства печей для бань своими руками тем, кто полагается на собственную практику и имеющийся опыт:

Печь в баню с баком своими руками с чертежами

Баня без печки просто не может быть, также как и банная печь без бака. А это значит, что любой кто будет делать, строить баню своими руками обязательно столкнется с тем, что ему придется выбирать и рассматривать какой-либо вариант печки с баком под горячую воду. И наша статья как призвана в какой-то степени облегчить эти терзания на счет выбора. То есть мы предложим несколько вариантов печек с баком на ваш выбор. А что уж действительно выбрать, это решать только вам.

В статье будет приведена общая информация о возможный вариантах печек. То есть представлен общий вид, а также для некоторых случаев приведены размеры для сборочного чертежа. В принципе даже такой информации хватит для того, чтобы определиться с выбором, взвесить все за и против и в итоге начать делать печь. Что же, давайте рассмотрим каждый из возможных вариантов печи с баком, с комментариями.

Варианты печи в баню с баком

Первый вариант предполагает монтаж над плитой бака и каменки. То есть все выполняется по самой что не есть классической схеме. Вверху установлен бак с крышкой, ближе к передку печки и позади каменка. Заметьте, что сама труба идет через бак, что в известной степени способно повысить теплоотдачу в воду и нагревать эту самую воду более эффективно. Ну а в каменку должны быть засыпаны камни.

Второй вариант можно сказать является вариацией первого. Здесь бак выполнен прямо по центру печи. Такая вариация печки предполагает, что каменки будет за дверкой впереди. Открыл дверку и плеснул воды. Перегородку 2 лучше выполнить глухую, дабы вода не попадала в печную топку.

Третий вариант представлен схематично. Предполагается как бы два отсека для печи. В первом греется вода, во втором каменка. Такой вариант будет уместен если необходимо разнести эти две опции между собой.

Еще два варианта представлено на следующей картинке. В первом случае бак находится на самом верху. Во втором случае бак встроен сбоку.

Неплохой вариант печки с баком, когда бак установлен сбоку у печи. При этом внизу имеется кран для спуска воды. Бак можно сделать по одной стенке или по двум. А быть может кто-то сделает бак даже вокруг печи.

Вариантов как вы видите много. Получивший популярность из за того, что здесь все можно купить. Покупается бак труба, который и насаживается на дымоход, то есть на печь, а потом от него идет дымоход вверх.

Ну и еще один весьма интересный вариант, когда бак ставится отдельно от печи. Замечателен этот вариант тем, что его можно использовать для печи которая первоначально вовсе была приспособлена не для бани. Кроме того, бак можно поставить поодаль от печки, что тоже большой плюс.

Мы скажем больше. Этот вариант со всеми подробностями рассмотрен у нас на сайте и вы можете посмотреть как и что делать с пошаговыми фото и подробными пояснениями. «Банная печь с баком».
Что же, нам осталось еще раз повторить, что выбор остается за вами. И второе, о чем просто необходимо сказать, так это о том, что печку, по крайней мере бак, лучше делать из нержавейки. Ведь бак из «черного» железа будет сильно коррозировать, особенно во время нагрева и кипения воды, а значит вода будет грязная и мутная. Сами понимаете как не приятно мыться будет такой водой. Вот собственно и вся информация. С легким паром!

Дровяная печь для сауны | Дровяные печи для сауны в Мичигане

Принадлежности для печи для сауны

НАРУЖНАЯ ПОДАЧА — 4 ”, 6”, 8 ”- 100 долларов США

Выдвиньте дверь сауны через блок или кирпичную стену, чтобы запитать печь снаружи парной. Дверные надставки доступны в версиях 4, 6 и 8 дюймов.

водная рубашка — 100 $

Если вам нужна водяная рубашка вместе с печью для сауны, не нужно искать в другом месте. Мы вас прикрыли!

ПОДВЕСНОЙ БАК ДЛЯ ГОРЯЧЕЙ ВОДЫ — $ 250- $ 275

Наши подвесные резервуары из нержавеющей стали обеспечивают дополнительную воду для вашей печи сауны и интегрируются с вашей печью для экономии места.Емкости можно повесить сзади, слева или справа от печи.

МАЛЕНЬКИЙ ПОДВЕСНОЙ БАК:
Цена: $ 250
Вместимость: 10,5 галлона.
Размеры: 15,14 x 20 x 8,14 дюйма

БОЛЬШОЙ ПОДВЕСНОЙ БАК:
Цена: $ 275
Вместимость: 19 галлонов.
Размеры:

15,14 x 24 x 12,14 дюйма

БАК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ — 350 $

Мы предлагаем большой резервуар из нержавеющей стали, если у вас есть дополнительное место в сауне и вам нужно хранить большое количество дополнительной воды.
Вместимость: 19 галлонов.
Размеры: 24 дюйма в высоту, 15,38 дюйма в диаметре, фитинги 1 дюйм NPT

ТЕПЛОВОЙ ЩИТ — 75 $

Добавьте зажим на теплозащитном экране сбоку (ах) на плиту для дополнительной защиты.

КАМЕННАЯ КОРЗИНА, СВАРНАЯ НА СПИНЕ — 125 $

Каменная корзина выполняет двойную функцию как тепловой экран и дополнительный источник пара. Эта каменная корзина приварена к задней части банной печи.

Торговые чертежи

Подвесные резервуары из нержавеющей стали — рабочие чертежи

БАК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ — ЧЕРТЕЖ МАГАЗИНА

ЗАЖИМ НА ТЕПЛОВОЙ ЭКРАН — ЧЕРТЕЖ МАГАЗИНА

КАМЕННАЯ КОРЗИНА — ЧЕРТЕЖ МАГАЗИНА

Фотогалерея

Что говорят наши клиенты

«Большое спасибо !! Будьте уверены, что после окончательной установки печи мы будем рекомендовать вас всем, кто хочу один.«

«Печь идеальна. Нагрева более чем достаточно. Нагревается до 160 за 35 минут при минимальном запасе дров. Пар от камней мощный и готов к 140. Размер в самый раз, и, как вы сказали, печь сохраняет тепло еще долго после того, как сауна сделана. Я также использую меньше древесины, поэтому она горит эффективно, и мне очень нравится эта модель меньшего размера. Размеры моей сауны: 8’x6’10×8’H. «

«Печь прибыла в эти выходные. Красивое маленькое устройство. Именно то, что мы хотели».

«Спасибо, ребята! Вы, ребята, отлично поработали с плитой!»

«Просто хотел сказать, что нам очень нравится печь для сауны.Нагревает воду намного быстрее, чем старая печь, и делает несколько горячих камней! »

«Наконец-то разожгли мою печь для сауны около недели назад. Вы, ребята, делаете лучшую печь на рынке. Размер сауны 9 x 7, и печь может легко снизить температуру сауны более 200».

Печь для бани своими руками (+ ЧЕРТЕЖ) — без дна и крышки | Сделай сам

Решил поделиться своим опытом: такой планировки бани и конструкции топки не встречал.Моя ванна компактная, размером 5х3 м, состоит из трех отделений: раздевалки, умывальника и парилки (рис. 1). Стены облицованы кирпичом, изнутри облицованы липовой вагонкой. Печка топится из раздевалки дровами, так как их много — вокруг леса. Над мойкой на крыше установлена 200-литровая бочка, патрубок от которой вставляется в мойку.

В нем установлен кран и спринклер — это мой холодный душ.В парилке две кровати, низкая и высокая, а в раздевалке — скамья, над которой прикреплены крючки для одежды и полотенец. На противоположной стене монтируется откидной столик.

Но главное — это конструкция печи (рис. 2).

Сварен из стального листа толщиной 5 мм, не имеет ни дна, ни крышки. Сверху к печи приваривается емкость для воды самоварного типа из нержавеющей стали толщиной 2 мм. Внутри резервуара к днищу и крышке приварена труба, а к стенкам резервуара приварена крышка.На трубу резервуара надевается асбестоцементный дымоход внутренним диаметром 100 мм.

Читайте также: Печь-каменка из металлического кирпича своими руками — конструкция от знаменитого Максимыча

В самом низу топки прорезается обдув, который закрывается дверцей. Поверх воздуходувки привариваются решетки, у меня они из арматурных стержней 0 14 мм, которые привариваются к стальным уголкам 50 × 50 мм, которые, в свою очередь, привариваются к внутренним поверхностям стенок топки.

Над решетками прорезано прямоугольное отверстие топки с дверцей, это хорошо видно на 1 фото.

Поверх топки приварена стальная труба 0350 мм. Его приваривают к передней и задней стенкам топки. Труба спереди глухая, сваривается по контуру среза трубы, а в задней стенке вырезается отверстие по контуру среза трубы. Труба на две трети заполнена камнями, что также хорошо видно на 2 фото.

К топке приварена емкость самоварного типа.На левой стене внизу приваривается 2/3 трубы с краном горячей воды. Труба имеет укладку — предотвращает разбрызгивание горячей воды и исключает ожоги при ее установке. В моечный отсек уходит патрубок с краном для горячей воды (фото 3). На передней стенке бака в самом верху приварена заливная горловина, через которую бак наполняется холодной водой из шланга или из ведра через воронку. После наполнения емкости водой горловина закрывается деревянной пробкой, чтобы при кипячении воды гардеробная не заполнялась паром.

К крышке бака приваривается паровая трубка, другой конец которой вваривается в трубку бака. Во время кипения в эту трубу отводится пар. Печь устанавливается на фундамент, который должен находиться на высоте 1-2 см от пола! Нижние края стенок топки утоплены в фундамент на 5 см. Верх фундамента тщательно выравнивается, так как это низ топки. Металлический лист прикреплен к полу перед печью для безопасности в случае выпадения угля.

При сжигании дров пламя покрывает трубу с камнями, нагревая их, и нагревает резервуар через дно и стенки трубы, проходящей внутри резервуара. Дроссельная заслонка регулируется степенью открытия дверцы воздуходувки. Когда дверь полностью открыта, сквозняк самый высокий, а горение дров самое сильное; когда выламываются дрова, слегка прикрываем дверь.

Когда вода закипает, дверь должна закрываться почти полностью. И даже если дверь взорвалась полностью закрытой, тяги почти нет, тлеют угли, а угарного газа в помещении быть не может! Он еще идет в трубу, это очень важно! Это преимущество регулировки дверцы воздуходувки по сравнению с регулировкой тяги с помощью клапана в дымоходе. Вот где как раз возможно образование угарного газа и заполнение их помещений.

Вода в баке нагревается очень быстро, так как бак нагревается через дно и стенки внутренней трубки. Парная тоже нагревается очень быстро, так как почти вся духовка находится в парилке. Камни нагреваются еще быстрее. Сидя на скамейке украсть парочку удобно, брызгая лопаткой с длинной ручкой на камни — труба со стороны парилки открыта, и камни все на виду.

Если вода закипает, то образующийся пар выходит через паропровод в дымоход и не заполняет раздевалку через заливную горловину. Выйдя из парилки, хорошо встать под прохладный душ или окунуться в холодную воду. Емкость с холодной водой находится в углу раковины. Вокруг нашей бани растет виноград — приятно расслабиться в тени после парилки.

Также рекомендуем прочитать: Банная печь — каменка своими руками — как сделать: фото и чертежи

ЧЕРТЕЖИ САУНЫ МОЙ ДИЗАЙН

КАК УЛУЧШИТЬ ПЕЧЬ ДЛЯ ВАННОЙ — 10 СОВЕТОВ: ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Сауна на дровах: кормить снаружи или изнутри?

При проектировании и строительстве настоящей сауны часто возникает вопрос о внутреннем или внешнем корме.

КОРОТКИЙ ОТВЕТ:

Кормить сауну на дровах рекомендую из горячего помещения.

Причина №1: потеря тепла

При питании дровяной печи снаружи будут потери тепла 25%. Это не моя цифра, но она подтверждена Дэрилом Лампой, финским производителем печей для сауны в 3-м поколении. Фасад печки самый горячий.

Причина №2: стоимость

Если построить сауну с питанием через стену, это будет стоить на 500-1000 долларов больше материалов, так как код требует металлического каркаса и зазоров до негорючих материалов. Плюс к этому есть нематериальные затраты на установку печи внутри стены.

Причина № 3: атмосфера

Стеклянное окно создает атмосферу теплого сияния, мягко танцующего на кедровых стенах. Ааааааааааааааааааааааааааааааа. А как насчет беспорядка из-за кормления дров из горячей комнаты? Ничего страшного. Возьмите ручную метлу и время от времени подметайте ее.

Привет, Гленн,

Я обнаружил ваш сайт и ценю всю информацию, которая у вас есть — я обнаружил, что у нас есть отличная печь для сауны mfg.прямо здесь, в Миннесоте, так что это было хорошо узнать.

Я мечтаю построить сауну на дровах, поэтому смотрю планы этажей. Я вижу, что вы порекомендуете один вариант — установить печь у задней стены, по центру сауны. Значит ли это, что печку нужно кормить снаружи?

Этой осенью я был в сауне, в которой была раздевалка, и вы кормили печь из этой комнаты. Мне это показалось хорошей идеей, потому что печь была внутри … какая конкретная причина не кормить печь из раздевалки? Может быть, лучше снаружи, чтобы у вас было больше места и меньше беспорядка в зоне для переодевания?

Просто интересно, что вы думаете по этому поводу, пока я начинаю свое исследование.

Спасибо,

Джон
St Cloud, MN

Привет Джон:

Рад, что вы нашли этот сайт, и рад, что вы нашли его полезным. приятно разделить радость сауны. Как видите, мне особенно нравится строить сауны.

Что касается кормления дровяной печи, то я большой поклонник кормления из горячего помещения. В прежние времена кормление на улице имело смысл, потому что печи для сауны были не очень эффективны. Это стало своего рода волей, преодолевая неэффективность с помощью большего количества бревен, разжигая чертову бочковую печь или самодельную штуковину.

Корм из раздевалки — реальный вариант. Это экономит немного места и обеспечивает тепло в раздевалку. Однако, по моему опыту, в этом нет необходимости. Тепло попадает в раздевалку, открывая и закрывая дверь горячей комнаты. Кроме того, подводка через стену требует сложной противопожарной защиты и обрамления «горловины».

Сегодня банные печи на дровах очень эффективны. Я могу начать и сходить в сауну с горстью дров под мышкой. Загрузка из горячей комнаты никогда не была для меня большой проблемой.БОНУС: многие дровяные печи для сауны, включая Kuuma, имеют стеклянное окно. Чудесная аура: выключение света в жаркой комнате и теплый свет, отражающийся от кедра в сауне. Волшебный.

Надеюсь, это поможет, пожалуйста, оставайтесь на связи.

г.

Дровяные печи для саун | СТРОЙКА

Дровяные обогреватели очень универсальны, они работают только с древесиной.

Дровяные печи для сауны более распространены в Европе и являются традиционным способом обогрева сауны.Многие люди клянутся, что дровяная печь дает более мягкое тепло, которое добавляет звук и аромат, которые невозможно имитировать.

Как работают дровяные печи для сауны?

Дровяная печь устанавливается так же, как электрическая или газовая печь, но требует наличия дымохода для адекватной вентиляции дыма. Несмотря на то, что огонь сам по себе является источником конвективного тепла, он все равно должен быть нагружен камнями, потому что они рассеивают тепло лучше, чем печь. Дровяная каменка должна также всасывать воздух снаружи сауны, где это возможно.Вы же не хотите, чтобы люди в сауне соревновались с огнем за кислород! В идеале дровяные обогреватели должны обеспечивать нагрев всей сауны до температуры около 60-90 ° C.

Какую древесину мне следует использовать?

Тепло, которое вы получаете от дровяного обогревателя, будет меньше зависеть от его размера и больше от древесины, которую вы выберете для сжигания. Более тяжелые твердые породы, такие как серый ящик, железная кора и клен, будут гореть дольше и жарче, чем более мягкие породы, такие как сосна.Поэкспериментируйте с разными древесными породами для получения разных ароматов — многие местные породы дерева будут источать другой аромат, чем европейские. Это помогает жить в местности, где легко хранить и добывать дрова.

Соображения безопасности

Об этом уже говорилось, но в идеале дровяные обогреватели должны втягивать воздух снаружи сауны, чтобы не высасывать кислород из комнаты. Вам также нужно будет оставить достаточно места в конструкции и окружающей изоляции для дымохода.Это очень важно — вдыхание дыма может быть очень опасным. Также рекомендуется следить за тем, чтобы дымоход был чистым. Частота чистки зависит от того, как часто вы им пользуетесь и какие дрова сжигаете.

Вы также можете рассмотреть возможность размещения входа в печь снаружи сауны, чтобы уменьшить количество дров в сауне и предотвратить случайное попадание углей в сауну. Если это небольшая каменка, помните, что в этом случае вам, вероятно, придется выйти из сауны, чтобы разжечь огонь.

Поскольку температуру в дровяной сауне нельзя точно регулировать с помощью термостата, как в газовой или электрической сауне, получение нужной температуры — неточная наука, и это вопрос проб и ошибок. Хороший термометр в сауне и небольшая практика помогут вам установить правильную температуру.

Преимущества

Приятный, деревенский и расслабляющий
Приятно пахнет
Недорогое топливо при наличии дров
Относительно простая установка

Недостатки

Пожароопасность с открытым обогревателем
Требуется дымоход
Непредсказуемые результаты — разный опыт
Дополнительные хлопоты с поддержанием огня

КАМЕНКА 18 кВт — Электрическая печь для сауны 18 кВт

]]>

Звоните 1-800-519-5753 Напишите нам | Свяжитесь с нами


47 лет опыта в сауне

Дефицит пиломатериалов для сауны

влияет на сауны

Заказы сауны продолжаются

Огромный рост в 2021 году

* Цены вырастут

* Увеличится время заказа

* Количество пиломатериалов на

меньше

сауны доступны при заказе от 4 до 5 недель.

** Используйте приведенные выше ССЫЛКИ электронной почты, чтобы ОТВЕТИТЬ.

Отзывы клиентов

Набор для сауны Говорит покупатель:
«Спасибо за отличное обслуживание клиентов и за создание удивительного продукта. Наша сауна под открытым небом построена, и мы используем ее каждый день и нам это нравится. . Было приятно работать с вами! » … Подробнее

Обзор сауны:
«Моя жена финка и говорит, что это самая профессиональная сауна, которую она когда-либо видела!» … Читать далее Зачем покупать нагреватель для сауны здесь?
# 1 — Получить планы:
К каждой каменке прилагается БЕСПЛАТНАЯ копия книги-бестселлера по строительству саун «Искусство строительства саун».

# 2 — Техническая поддержка — от 47 лет опыта

Лучшая техническая поддержка — Наш 47-летний опыт обслуживания сауны для руководства

Комплекты для домашней сауны — с 1974 года.
Условия использования и политика конфиденциальности | Возврат, обмен и возврат
Управление контентом с помощью WebBuzz

Как выбрать лучшую каменку для сауны на дровах — Сауна Finnmark

Выбор подходящей дровяной печи для сауны, комплекта дымохода и теплозащиты для вашего конкретного проекта сауны может быть трудным, и легко ошибиться, если вы не знаете, что ищете.Ниже приведены некоторые из наших часто задаваемых вопросов о том, какую каменку для сауны на дровах купить:

Какая модель каменки для сауны на дровах мне нужна?

Первое, что нужно учитывать при выборе каменки, — это размер вашей сауны. Внутренний объем вашей сауны будет определять, какой размер дровяной каменки вам понадобится, а также от того, потребуется ли вам защита от тепла или нет. Для каждой из наших каменок размер каменки и рекомендации по размеру сауны указаны в таблице технических характеристик на вкладке «Технические характеристики» каждой страницы продукта. Обычно это выглядит следующим образом (но зависит от модели, поэтому проверьте индивидуальный продукт):

Модель	Айто 16	Резервуар для воды Aito 16	Айто 20	Резервуар для воды Aito 20	Тоннель Айто 20	Айто 24
Вместимость сауны	8–16 м³	8–16 м³	10–20 м³	8–20 м³	10–20 м³	12–24 м³

Важно отметить, что «фактический» объем и «расчетный» объем вашей сауны могут отличаться.«Фактический» объем — это просто длина x ширина x высота, «расчетный» объем также принимает во внимание такие факторы, как степень теплоизоляции сауны и много ли стекла, используемого в конструкции. Сауны с большим количеством стекла и / или небольшой изоляцией потребуют более мощной каменки. Отсутствие изоляции, например, в сауне-бочке, может привести к увеличению вычислительного объема на 50%. В случае стекла, как правило, квадратный метр стекла добавляет кубический метр вычислительного объема.Если у вас есть какие-либо вопросы относительно расчета объемов, просто свяжитесь с нами, и мы будем рады проконсультировать вас.

Если расчетный объем вашей сауны пограничный, в большинстве случаев рекомендуется округлить и использовать обогреватель большего размера. Всегда легче замедлить горение или меньше заправить каменку для сауны на дровах, чем иметь полностью разогретую каменку, которая не достигает желаемой температуры.

Мы настоятельно рекомендуем вам проконсультироваться с квалифицированным сантехником или инженером HETAS для установки и подсоединения этих обогревателей к дымоходу.Стоит предварительно проконсультироваться, чтобы обсудить маршрут дымохода и убедиться, что вы соблюдаете правила дымохода и пожарной безопасности.

Какой тип дымохода мне нужен для дровяной каменки для сауны?

Мы рекомендуем использовать комплект дымохода Kota Steel 15 или комплект дымохода Kota Steel 24, поскольку оба предназначены для использования в саунах и предоставляют все необходимое для установки либо в одноэтажном (в случае 15), либо в двухэтажном здании. (в случае с 24).Сюда входят все прокладки и фланцы, обеспечивающие безопасную установку дымохода через пространство крыши и водонепроницаемое уплотнение самой крыши.

В то время как другие комплекты дымохода могут использоваться вместе с каменками для сауны на дровах Narvi, Aito и Kota, мы рекомендуем комплекты дымоходов Kota Steel, поскольку они предназначены для всех трех марок без необходимости адаптации. Дымоход должен соответствовать техническим характеристикам не ниже T600, подходить для непрерывной температуры дымовых газов до 600 ° C для всех дровяных каменок для саун Narvi, Aito и Kota.Комплекты дымохода с более низким номиналом НЕ ДОЛЖНЫ использоваться.

Мы рекомендуем устанавливать ваш комплект для дымохода сертифицированным сантехником HETAS или инженером-теплотехником, имеющим опыт монтажа дымоходов.

Нужен ли мне тепловой экран для дровяной каменки для сауны, и если да, то сколько и где его взять?

Теплозащита необходима там, где не могут быть соблюдены минимальные безопасные расстояния дровяной каменки до горючих материалов. Например, если скамейка или деревянная обшивка расположены ближе к обогревателю, чем минимальные безопасные расстояния, потребуется теплозащита.Точно так же, если обогреватель установлен на деревянном полу, потребуется теплоизоляционная основа. В таких случаях мы рекомендуем использовать комплект тепловой защиты Kota и монтажную базу.

Отдельностоящая двухслойная стальная конструкция идеально подходит для обеспечения того, чтобы тепло не передавалось на обшивку позади, и, будучи отдельно стоящей, позволяет вам получить доступ, чтобы избежать ожогов — что невозможно с настенным теплозащитным экраном. Важно периодически проверять это, чтобы убедиться, что не произошло ожогов, и это позволит предотвратить возгорание в сауне.

Необходимость в тепловой защите может быть устранена там, где используются негорючие материалы на стенах и полу вокруг обогревателя. Мы рекомендуем, чтобы сама стена вокруг обогревателя была сделана из материала, подобного бризу, который можно облицовывать плиткой или облицовывать. Облицовка деревянной стены плиткой или облицовка деревянной стеной может привести к ожогам и незаметному возгоранию позади нее, а значит, и к возгоранию. Мы рекомендуем, чтобы плитка в сауне была из камня или фарфора, чтобы предотвратить растрескивание при нагревании.

А как насчет дровяных каменок для саун с резервуарами для воды или туннельных моделей, как они работают?

Туннельная каменка для сауны позволяет использовать дровяную каменку вне сауны, в прихожей или соседней комнате.Это позволяет вашей дровяной каменке для сауны работать как дровяная печь в другой комнате, и пламя будет хорошо видно. Туннель легко регулируется для соответствия разным типам стен и разной толщине. С каменками туннельной модели нет необходимости подавать дровяное топливо в сауну, что помогает содержать сауну в чистоте. Однако это, в свою очередь, означает, что приятный свет от камина в сауне не будет виден.

Нагреватели резервуара для воды позволяют пользователю нагревать большое количество воды в кабине сауны.Обычно это делается для купания и мытья в сауне. Нагреватели для сауны со встроенными водонагревателями особенно полезны в автономных домах или там, где нет доступа к горячей воде, например, в кабине сауны на открытом воздухе / в саду. Хотя не все наши обогреватели могут иметь встроенный резервуар для воды, существуют и другие варианты установки водогрейных котлов в автономных кабинах, в том числе водогрейные котлы с дымоходом и котлы для сауны (они особенно популярны в Финляндии). .Вода в водонагревателях очень горячая (до кипения!). Следует соблюдать осторожность при наборе воды из бойлера для горячей воды, и эту воду следует смешать с холодной пресной водой перед использованием для купания.

Какие камни для сауны / уголь мне следует использовать для электрокаменки?

Мы рекомендуем использовать диабаз (также известный как долерит), оливиновый диабаз, габбро или оливин. Можно использовать керамические камни для сауны, они более прочные, но тепло не такое мягкое и приятное.В Finnmark мы продаем только финский оливиновый диабаз класса А для большинства наших каменок для сауны на дровах. Для аккумулирования тепла каменками для саун, такими как серия Aito Kiuas AK47-110, мы используем оливин и керамические камни.

Вы также можете использовать облицовочные камни, они чисто эстетичны и дополняют стиль сауны, особенно используемые в современных конструкциях сауны, где требуется контраст.

Насколько большой объем каменки должен быть у моей электрокаменки?

Мы в Finnmark считаем, что сауна должна быть сделана в традиционном финском стиле.Следуя этой доктрине, финны говорят, что чем больше камня в каменке, тем мягче и приятнее löyly (паровая сауна / атмосфера сауны). По нашему опыту, это очень верно, поэтому ответ на этот вопрос: чем больше камней, тем лучше!

Сколько килограммов камней для сауны мне нужно для дровяной каменки?

Каждый нагреватель отличается, и его количество указано на вкладке «Технические характеристики» на странице продукта.У нас также есть возможность купить каменку с камнями, где мы включаем необходимое количество каменных ящиков для сауны для вашей каменки со скидкой 5 фунтов стерлингов за коробку при покупке вместе (39,99 фунтов стерлингов за коробку при покупке отдельно или 34,99 фунтов стерлингов за коробку при совместной покупке. с утеплителем). Дополнительную информацию о том, сколько камней вмещает каждый из наших нагревателей для сауны, см. На странице продукта.

Можно ли полить водой камни дровяной каменки для сауны?

Со всеми каменками для саун Narvi, Aito и Kota можно не только поливать камни водой, но и активно поощрять это! Эти нагреватели для сауны рассчитаны на то, чтобы во время использования выдерживать большое количество воды на камнях для сауны. Это то, что создает непревзойденный löyly , характерный для всех обогревателей Narvi, Aito и Kota. Просто убедитесь, что вы правильно расположили камни для сауны, чтобы большая часть воды испарялась с камней и минимальное количество воды достигало топки внизу.

Почему стоит покупать дровяную печь для сауны Narvi, Aito или Kota?

Узнав больше о наших брендах каменок, вы спросите: «Зачем мне покупать что-нибудь еще!».

Узнайте больше здесь!

Есть еще вопросы?

Если у вас есть другие вопросы, свяжитесь с нами через страницу «Контакты Finnmark». Вы также можете отправить нам письмо по электронной почте [email protected] или позвонить нам по телефону +44 (0) 1768 489273 (север Великобритании) или +44 (0) 20 8050 2895 (юг Великобритании). Не откладывайте, свяжитесь с нами сегодня!

Печь для сауны — Эволюция от груды камней до дизайнерского продукта

23 апреля 2019 г.

История печи для сауны восходит к началу 20 века, когда Фредрик Терхо запатентовал свой метод изготовления печи для сауны из железа.За прошедшее столетие продукт эволюционировал, и в отличие от традиционной бочковой печи современные сауны могут похвастаться дизайнерской печью, например, в форме эльфа.

Сауны — ключевая часть финской идентичности, а сердце любой сауны — ее печь. Первоначально в дымовой сауне накапливающая тепло печь представляла собой не что иное, как груду камней в помещении без дымохода, нагретую открытым пламенем.

До начала 20 века нагревание печи-накопителя занимало много времени, а сама баня по-черному часто заполнялась копотью.Появление каменных дымоходов привело к росту популярности каменных печей-аккумуляторов с дымоходом и паровым люком, который можно было закрыть, чтобы ускорить нагрев и защитить сауну от копоти.

Финны всегда с энтузиазмом относились к разработке печей и практик для саун. В остальном мире этот традиционный финский обычай был встречен с недоумением. Разработка каменки для сауны привела к появлению ряда решений и дизайнов, каждый из которых имеет своих горячих сторонников.Тем не менее, многие предпочитают традиционную баню по-черному и ее черный дым с копотью.

Патентный директор Kolster Tapio Äkräs рассказывает об истории финских печей для сауны.

Когда и кому был выдан первый патент на печь?
«Первым патентом на печь для сауны был патент Финляндии 4010, выданный в 1910 году на имя Фредрика Терхо на его метод изготовления железных печей. Его изобретением было построить стены каменно-дымового отсека из листового железа.
Терхо сузил верхнюю часть каменно-дымового отсека над топкой в дымоход, закрытый люком и ведущий к каменной трубе, которую можно было закрыть регистрационной пластиной. Это устранило необходимость в большей части тяжелой и сохраняющей тепло кладки, сделав печь легче, быстрее нагревается перед использованием и дешевле в производстве.
В том же году патент Финляндии 4090 был выдан на аналогичную печь в металлическом корпусе, которая была дополнительно оборудована баком для горячей воды.
Эти две конструкции можно считать родоначальниками бочковых печей-аккумуляторов промышленного производства.Наибольшей популярностью в начале 20 века пользовались бочковые печи. Его можно найти почти в каждой сауне Финляндии ».
Какие патенты были разработаны в последующие десятилетия?
«Патенты 1910-х и 1920-х годов в основном касались систем горячего водоснабжения, подключенных к печи сауны, что устранило необходимость в отдельных водогрейных котлах. В то время горячую воду нельзя было воспринимать как должное. В патенте № 11378 даже предложена печь для сауны с душем.Несомненно, из него можно было принять горячий душ, хотя в нем был и кран с холодной водой.
Рисунок: Патент FI11378
В 1933 году торговцу John Backman был предоставлен финский савупатент 15290 на печь для сауны, в которой камни были уложены в отсеке над топкой и кожухом печи таким образом, что дымовые газы контактировали только с металлической нижней стороной резервуара, а не с поверхностью. сами камни. Другими словами, камни нагревали теплом, проводимым через нижнюю поверхность металла.Дымовые газы направлялись через сквозняки прямо в дымоход, что позволяло поливать водой камни даже тогда, когда в топке горел огонь. Бакман изобрел печь постоянного огня. Благодаря своим компактным размерам он подходит и для небольших саун. А так как сажа хранилась в топке, печь было легче содержать в чистоте ».
Когда печь для сауны была впервые защищена правом конструкции?
« Арне Кольстер был патентным поверенным в первой заявке Кольстера на право проектирования архитектора Матти Сууронена на его дизайн печи для сауны в 1971 году.Охрана была предоставлена Финским бюро патентов и регистрации с регистрационным номером 1. Конструкция печи была футуристической и сферической.
В общей сложности с тех пор было зарегистрировано 147 прав на дизайн печей для сауны, 48 из которых все еще действуют ».
Распространялась ли культура сауны за пределами Финляндии?
«Сауна традиционно является финским обычаем и досугом. Продукты, называемые каменками для сауны, были запатентованы и в других странах, но в большинстве остальных стран мира сауной можно присвоить практически любую парную.Например, в сауне за пределами Финляндии может быть паровой котел без нагретых камней, в которые можно поливать воду ».
В финской сауне произошла революция с появлением электрической плиты.
Кто был его изобретателем?
«Известно, что финские сауны имели электрические плиты еще в 1930-х годах, но первая запатентованная электрическая плита описана в финском патенте 24221, выданном Вяйне Саволайнен . Вместо камней в его печи топили железные блоки.
Первая работоспособная электрическая печь с камнями для сауны была предложена в финском патенте 29081, выданном в 1957 году на имя Кари Викстрём .Заявка на патент была подана еще в 1952 году. Электрическая плита произвела революцию в саунах, так как теперь их можно было строить и в квартирах в многоэтажных домах. Печь также была компактной и удобной в использовании. С появлением электрических плит частные сауны в квартирах стали более распространенными с 1960-х годов.
С тех пор было подано множество патентных заявок на электрические плиты, большинство из которых касалось удобства использования печи. Новая эра началась в 80-х годах прошлого века, когда на рынок были выведены изолированные и аккумулирующие тепло электрические плиты.В финском патенте 83157 Helo Oy, представленном Kolster, описана электрическая плита с изолированным отделением для камней с крышкой, в котором камни могут непрерывно нагреваться с низким уровнем электроэнергии, при этом крышка остается закрытой. Когда крышка была открыта, печь для сауны была готова к работе без необходимости длительного предварительного нагрева.
С тех пор многочисленные функции, повышающие удобство использования, были запатентованы для аккумулирующих тепло, готовых к использованию электрических печей для сауны ».
Что ждет печь для сауны в будущем?
«Начиная с 2000-х годов, печь для сауны представляет собой технологию и все чаще становится элементом дизайна интерьера саун, наряду со стеклянными стенами и дизайнерскими скамейками для сауны.Колстер участвовал в регистрации печи Saunatonttu («эльф сауны»), разработанной Ristomatti Ratia , которая внешне не похожа на любую традиционную электрическую плиту. Еще один пример печи для сауны с характерным и защищенным дизайном — печь IKI от Jouni Kerrman с сетчатым кожухом. В этой непрерывной пожарной сауне камни видны внутри сетки и окружают топку и дымоход ».
«Сауна Эльф»
Основной снимок: 1930-е годы, Neittamo Oy, фотограф.Uimahalli Oy, Yrjönkatu 21b, Городской музей Хельсинки.
В ознаменование 145-летнего юбилея Кольстера мы каждый месяц представляем интересное финское изобретение или патент.
Heteka — железная кровать, ставшая бестселлером своего времени
Кто помнит heteka? Довольно много финнов, потому что было произведено два миллиона проданных единиц этого предмета мебели, который превратился в продукт-хит.
Первый патент Колстера был использован в бумажной промышленности.
