Котел на отработке с водяным контуром своими руками чертежи

Главная » Статьи » Котел на отработке с водяным контуром своими руками чертежи


Котел на отработанном масле с водяным контуром

Почти сто лет назад начали применяться специальные печи, призванные сжигать переработанные масла, использованные в химической, промышленной и других сферах деятельности. Сегодня такие приспособления рекомендованы в двух случаях – для утилизации отходов и для обогрева вспомогательных помещений — гаражей, теплиц, загородных домиков.

Основное преимущество подобного типа обогрева заключается в низкой стоимости топлива — нередко его можно забрать даже бесплатно. На станциях технического обслуживания, автосервисах, ресторанах и точках общественного питания «переработку» готовы отдавать даром, но с условием самовывоза.

Сегодня мы расскажем о том, как сделать котел на отработанном масле с водяным контуром своими руками, дополнив описание видео, чертежами и схемами.

Принцип работы

Суть функционирования состоит в сжигании масла. Этот процесс можно сравнить с особенностями работы обычной паяльной лампы, где исходное топливо при горении переходит в газообразное состояние, а форсунка затягивает воздух по принципу пульверизатора.

При этом котел на отработанном масле отличается следующими особенностями:

  • имеет две емкости друг над другом;
  • для соединения применяется металлическая труба, по которой циркулирует воздух;
  • «отработка» помещается в нижний резервуар;
  • при нагревании исходника пары перемещаются в горелку;
  • благодаря вытягиванию кислорода из воздуха, пары начинают гореть;
  • далее смесь поднимается в верхний резервуар, где пары окончательно догорают, а остатки горения перемещаются в дымоход.
Преимущества

Главное преимущество такого вида обогрева – низкая стоимость энергоресурсов. Их можно купить за символическую плату в СТО или у соседей по гаражу. Или даже забрать бесплатно. Ведь это обычное масло из двигателя автомобиля, которое уже отработало свой ресурс.

Среди прочих преимуществ:

  • компактность;
  • надежность и долговечность;
  • возможность сделать самостоятельно;
  • автономность;
  • возможность создавать водяной обогрев, систему горячего водоснабжения;
  • быстрый подогрев жидкости.

Эта своеобразная печь еще и экологически чистая. В процессе горения пары сгорают полностью, а потому опасных и вредных выхлопов не образуется, как не появляется гари или копоти.

«Отработка» прекрасно горит, обеспечивая температуру на выходе не менее 95 градусов. Поэтому даже при лютых морозах в помещении создается приятный микроклимат. Если предусмотреть на верхней части котла варочную панель, ее вполне можно будет использовать для подогрева чайника или обеда.

Особо стоит отметить безопасность. «Переработка» воспламеняется только внутри агрегата, а вылившись из него, пылать не будет. Поэтому такая печь намного «безобиднее», чем газовые аналоги.

Схема простейшего котла

Недостатки

Если говорить о минусах, то среди них:

  • необходимость регулярной очистки конструкции именно ввиду особенностей топлива;
  • обеспечить чистоту помещения под котельную довольно сложно;
  • отсутствие поддержки данного вида отопительных систем на уровне закона;
  • потенциальная опасность – все-таки существует, ведь речь идет об огне, тем более, если придет в голову открыть котел во время горения.

Как видите, минусы не такие уж и очевидные, да и плюсы их с лихвой перевешивают. Поэтому, если у вас еще и оставались какие-то сомнения по поводу этой отопительной системы, они должны были напрочь отпасть.

Что предлагают производители

Примечательно, что котёл на отработанном масле с водяным контуром легко сделать и своими руками, в чем вы убедитесь, просмотрев видео в этой статье.

Однако и на современном рынке имеется множество моделей различных производителей, оборудование которых рекомендовано к установке в следующих вспомогательных помещениях:

  • сооружениях для содержания животных;
  • банях;
  • производственных и промышленных сооружениях;
  • гаражах и складских объектах;
  • зимних садах;
  • банях;
  • коттеджах, загородных домиках и т.д.

При этом можно организовать дополнительно водяной контур к котлу на отработке, что обеспечить как можно большую площадь прогрева, например, как на этой схеме

Рассмотрим продукцию нескольких компаний, наиболее популярных на отечественном рынке:

  1. Kroll SKE 100 F, Германия – универсальная модель, в котором можно использовать «переработку», в том числе растительную, даже дизельное топливо.
  2. Kroll W401-L, Германия – сюда также можно заливать фактически любую отработку – моторную, растительную и другую. Не требует дополнительного монтажа горелки.
  3. DanVex B-30 и В-220, Финляндия – оборудован одноступенчатой горелкой.  В качестве топлива подходить «дизель», любая «отработка» и даже обычное печное.
  4. Тепламос НТ-320 и НТ-370, Россия – являет собой полностью автоматическую систему. В эти модели можно заливать любые виды горючего, в том числе керосин и «дизель».

Но покупать уже готовую печь вовсе необязательно, ведь при наличии сноровки и желания, ее можно сделать самому. И даже дополнить водяным контуром.

Принцип работы котла — видео

Как сделать котёл на отработанном масле с водяным контуром

Чертежи, как сделать котёл на отработанном масле с водяным контуром своими руками помогут вам лучше понять принцип создания данного устройства для отопления помещений различного типа.

Необходимые инструменты и материалы:

  • металл в листах – для баков достаточно металла толщиной в 4 миллиметра, а для крышки – в 6 миллиметров;
  • труба для дымохода «сотка»;
  • уголки для опор или подставки;
  • болгарка с кругом для резки металла;
  • дрель со сверлом по металлу, чтобы высверлить отверстия для циркуляции воздуха в трубе;
  • электродуговая сварка с электродами.

Если нет желания изготавливать топочную емкость, можно воспользоваться металлическим баллоном необходимого размера. Подойдет даже старый компрессор от холодильника.

Последовательность действий

Итак, когда все подготовлено, смело приступайте к изготовлению. Обязательно воспользуйтесь схемой, ориентируясь на которую сделать котёл на отработанном масле с водяным контуром своими руками будет намного проще.

На фото схема котла на отработанном масле

Последовательность действий следующая:

  • используя листовой металл, создайте нижнюю емкость, сваривая отдельные ее части;
  • нарежьте уголки длинной примерно 20-25 сантиметров – это будут ножки;
  • приварите ножки к нижней части топочной;
  • лист металла толщиной в шесть миллиметров нужен для создания крышки;
  • в крышке нужно вырезать отверстие, через которое будет поступать воздух и осуществляется заливка горючего.

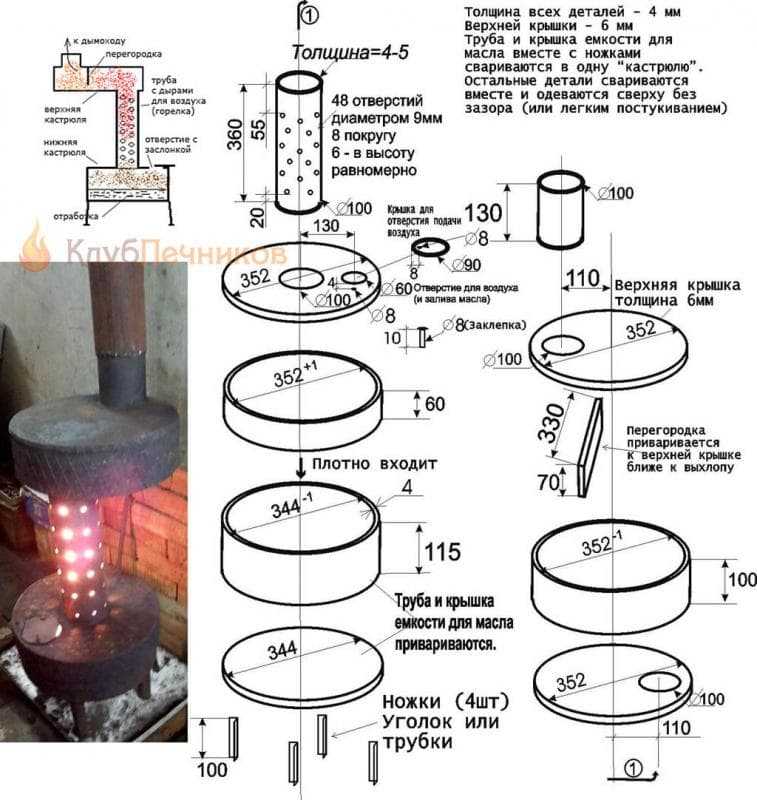

Все числовые параметры на схеме котла

Обязательно следует предусмотреть и сделать особую заслонку, с помощью которой будет регулироваться диаметр отверстия, что позволит контролировать мощность потока тепла.

Когда все составные части будут готовы, приступайте к монтажу – сначала установите верхнюю крышку на нижний бак. Она должна сесть максимально плотно, дабы полностью избежать даже минимальных зазоров. Следующий шаг – установка трубки-горелки, на которую также возлагаются функции соединителя двух емкостей.

Для трубы рекомендованы следующие параметры:

  • диаметр не менее 10 сантиметров;
  • высота – около 35 сантиметров, но не меньше.

По всей поверхности высверлите дырочки, используя для этого сверло диаметром в 9 миллиметров. Количество таких дырочек должно составлять около 50 штук.

Верхний бак создается таким же образом, как и нижний:

  • основной корпус из металла в 4 миллиметра;
  • крышка – из металла в шесть миллиметров;
  • на ней ближе к месту установки «выхлопа» следует приварить специальную перегородку;
  • когда все готово, подсоедините емкость к трубке;
  • установите крышку и дымоход.

Особое внимание нужно уделить и процессу создания дымохода:

  • для этого необходима жаропрочная сталь;
  • последний отрезок не поддается влиянию высокой температуры, а потому можно взять даже жесть или оцинковку;
  • оптимальная длина дымохода составляет пять метров или чуть выше;
  • для лучшего уровня теплоотдачи часть дымохода рекомендуется сделать наклонным;
  • последний отрезок должен быть строго вертикальным;
  • для защиты от дождя и снега следует сделать специальную крышку.
Проверка печи

Перед установкой котла обязательно протестируйте его на улице:

  • залейте пару литров масла;
  • подожгите кусочек свернутой в трубочку бумаги;
  • чтобы обеспечить ее лучшее горение, можете дополнительно пропитать особой жидкостью, предназначенной для разжигания костров;
  • поместите бумагу в нижнюю емкость;
  • закройте заслонку, оставив лишь небольшой отверстие;
  • регулируя размер отверстия, сделайте так, чтобы горение было оптимальным;
  • спустя пять-семь минут котел полностью перейдет в рабочий режим.

Если необходимо затушить огонь до того, как выгорит масло, пользуйтесь огнетушителем, а не водой!

Для исключения любых вопросов о том, как проводится запуск – смотрите видео инструкцию:

Место установки и подключение водяного контура

Когда котел уже готов и протестирован, можете устанавливать его в помещении. При выборе места учитывайте следующие особенности:

  • свободный доступ;
  • отсутствие рядом легковоспламеняемых материалов;
  • нельзя ставить его в проходных местах – идеальным будет угол, с зазором между печкой и стенами не менее полуметра;
  • обязательное наличие работоспособной, эффективной вентиляции.

Если необходимо обогревать помещение большой площади, монтируется водяной контур. Для этого в верхней части котла предусматривается специальный бак, в котором создан выход в отопительную систему (вверху) и обратный вход из нее (внизу):

  • по выходу нагретая вода будет поступать в трубопровод;
  • через входное отверстие охлажденная вода будет возвращаться для нагрева.

Трубопровод разводится по всему помещению, при необходимости устанавливаются радиаторы.

Как работает котел на отработке с водяным контуром – видео:

Требования безопасности

Чтобы созданная вами конструкция была максимально эффективной и безопасной, важно учитывать определенные требования:

  • четко соблюдать все правила и рекомендации;
  • строго соблюдать размеры, указанные в чертежах;
  • обеспечить полную герметичность и устойчивость.
Подбор топлива

В качестве горючего может использоваться фактически любое отработанное масло, в том числе и трансформаторное, и амортизационное. Уровень его чистоты не имеет значения – основное требование: отсутствие воды.

Также можно добавлять прочие маслянистые вещества, которые возьмут на себя роль определенного катализатора, обеспечивающего хороший процесс горения:

  • керосин;
  • мазут;
  • средство для розжига мангалов.

Категорически запрещено применять в качестве топлива для котла на отработке бензин, спирт и прочие легковозгорающиеся жидкости!

Запрещено доливать топливо в процессе горения. Заполнять бак следует только после полного выгорания предыдущей «заливки» и остывания емкости.

Техническое обслуживание

Важно обеспечить качественное техническое обслуживание, что гарантирует высокий уровень КПД, эффективность и безопасность оборудования.

В частности, предполагается периодическая чистка – ее проще всего выполнять, если котел разборной. Поэтому обязательно учитывайте это при создании отопительного прибора.

Чистка предполагает следующие действия:

  • снимите дымоход;
  • поставьте любую тару, какую вам не жалко;
  • поставьте на дно тары снятую трубу;
  • осторожно, не слишком сильно постучите трубой по дну тары;
  • продукты горения выпадут на дно емкости.

С внешней стороны для чистки можете смело применять любые моющие средства.

Заключение, отзывы, советы

Самодельный котел, работающий на отработанном масле, может иметь далеко не самый привлекательный внешний вид. Но это не такой уж и большой недостаток, учитывая то, что вы существенно сэкономите, как на его производстве, так и на последующем обогреве помещения.

Руководствуясь нашими советами и рекомендациями, вы сможете без особых проблем и с минимальными финансовыми затратами создать эффективную, экономную и практически полностью безопасную систему отопления.

www.portaltepla.ru

Котел на отработанном масле с водяным контуром своими руками

Кроме твердотопливных, дизельных, газовых или электрических котлов в доме можно использовать устройства на отработанном масле. Перспектива применения таких агрегатов является большой, ведь количество механизмов, которые нуждаются в масле для своей работы, постоянно растет. Поэтому стоит купить или же самостоятельно сделать котел на отработке.

Принцип работы котлов на отработке

Все котлы, которые используют отработанное масло, работают по одному принципу, который заключается в испарении масла и сжигании его пара. Однако здесь не все так просто.

Дело в том, что отработанное масло является веществом, которое содержит много присадок, тяжелых металлов и различных элементов. И чтобы при сгорании топлива они не вылетали в дымовую трубу, нужно сделать так, чтобы внутри котла для обогрева дома температура достигала 600 °С.  Именно в таких условиях происходит полное окисление этих элементов.

Испарение масла может происходить двумя способами:

  1. Литье его на раскаленную емкость, которую называют чашей сгорания.
  2. Поджигание жидкого вещества. При этом выделенный пар догорает в специальных камерах.

Поскольку этих способов только два, каждый хозяин может сделать котел отопления своими руками в двух модификациях. Их можно увидеть в разных видео или на многих фото.

Материалы для котла с чашей сгорания

Чтобы сделать этот самодельный котел для обогрева частного дома, нужно запастись такими материалами:

  1. 2 трубы с диаметром 60 и 66 см. Длина отрезков – 70-90 см. Толщина стенок – 4-5 мм.
  2. Труба с диаметром 14 см.
  3. Труба с диаметром 8 см.
  4. Трубка с диаметром 2 см.
  5. Трубка с диаметром 1 см.
  6. Лист жаростойкой стали. Толщина 4-5 мм.
  7. Чаша, сделанная из стали.
  8. Двойная дверка с прокладкой и шнуром из асбеста.
  9. Вентилятор.
  10. Насос подачи отработанного масла.
  11. Масляный фильтр.
  12. Емкость для масла.
  13. Зажим от капельницы.

Изготовление основной части котла

Она представляет собой корпус с водяной рубашкой, каналом подачи воздуха и трубкой, через которую поступает отработка. У днища конструкции с водяным контуром находится дверца для извлечения чаши, а также для поджигания пара масла.

Изготовление основы котла для обогрева дома включает такие этапы:

  1. Вырезание в трубе с диаметром 60 см двух отверстий. Первое, квадратное, делают внизу, второе, круглое – неподалеку от верха. Что касается размеров, то нижнее отверстие может иметь любые (главное, чтобы могла поместиться рука и была возможность вытащить чашу). Диаметр верхнего может быть равным 14 см.
  2. Приварка к вырезанным отверстиям горловин. Их толщина должна достигать 5 см.
  3. Приварка к низу трубы кольца с шириной 3 см. Кольцо (обечайку) надевают на конец конструкции так, чтобы плоскости двух частей пересекались под прямым углом.
  4. Подготовка внешней трубы. Ее длина должна быть на 0,5 см меньше высоты внутренней части. Образованный зазор будет закрыт сварочным швом. В этой трубе вырезают отверстия для дымохода, дверцы, патрубков подачи и возврата теплоносителя. Последние два делают вверху и внизу.
  5. Надевание внешней трубы на сделанную конструкцию и сварка двух частей.
  6. Приварка еще одного кольца. Его устанавливают вверху, закрывая пространство между трубами.
  7. Приварка патрубков для подачи и возврата воды.
  8. Заглушка одного из патрубков и проверка герметичности водяного контура.
  9. Вырезание 2 кругов из листового металла. Диаметр обоих – 66 см. В одном круге надо сделать отверстие для трубы подачи воздуха. Диаметр отверстия – 13 см.
  10. Сварка кругов и сделанной конструкции.
  11. Изготовление канала для подачи воздуха. Этот канал должен представлять собой трубку с диаметром 6-8 см. Длина трубки может быть больше высоты сделанной конструкции на 10-15 см. В ней нужно сделать одно отверстие. Оно должно находиться на расстоянии 50-60 см от одного конца.
  12. Изготовление канала для подачи масла. Он будет размещаться внутри трубы для подачи воздуха. Для его изготовления берут два отрезка трубки с диаметром 1 см (длина одного – 45-50 см, второго – 6-8 см) и сваривают их так, чтобы образованный между ними угол достигал 130-150 °.
  13. Установка трубки для подачи масла в канал для подачи воздуха. Принцип работы заключается в том, чтобы короткий конец трубки вошел в отверстие внешней трубы. Внутреннюю конструкцию центрируют во внешней и приваривают к ней. Желательно, чтобы нижние концы обоих элементов были на одном уровне.
  14. Размещение воздуховода в котел своими руками и приварка к верху конструкции. Размещать нужно так, чтобы между нижним концом канала подачи воздуха и дном котла для обогрева дома было 25-30 см.
  15. Размещение чаши в котел из трубы.
  16. Фиксация дверцы.

Организация капельной подачи масла

Для этого выполняют такие действия:

  1. Отрезают от трубы с диаметром 8 см кусок длиной 30-40 см.
  2. Делают в трубе два отверстия: одно 2 см от низа, другое 4 см от верха. Диаметр отверстий – 1 см.
  3. К отверстиям приваривают штуцеры.
  4. К нижнему концу трубы приваривают круг с дыркой по центру. Диаметр отверстия – 1 см.
  5. К этому отверстию приваривают штуцер.
  6. Аналогичные действия делают на другом конце. Однако отверстие должно иметь диаметр 3-4 см, и вместо штуцера приваривают гайку с соответствующими размерами. В эту гайку нужно закрутить длинный болт, который будет выполнять функцию стержня регулировки. В заглушке нужно сделать несколько малых отверстий для движения воздуха.
  7. На штуцерах закрепляют гибкие шланги. Две боковые гибкие трубки опускают в емкость с маслом. Перед этим на конце шланга, закрепленного на нижнем боковом штуцере, ставят насос, присоединяют еще отрезок трубки с масляным фильтром на конце.
  8. На короткий шланг, присоединенный к штуцеру на нижнем конце трубы, ставят зажим от капельницы или какой-то его аналог. Этот элемент позволит управлять подачей отработанного масла.
  9. Конструкцию со шлангами подвешивают в вертикальном положении.
  10. Под концом шланга с зажимом размещают воронку, от которой отходит гибкая трубка. Ее соединяют с трубой, которая находится внутри воздуховода.

После этого самодельный котел для обогрева дома является готовым. Стоит сказать, что его использование является непростым, ведь после каждой смены масла нужно настраивать подачу топлива, а точнее частоту капель.

Если водяная рубашка не успевает впитывать все тепло, то можно построить специальный изображенный в разных видео дымоход с дополнительным теплообменником.

Изготовление пиролизного котла

Такой отопительный котел для дома представлен небольшим количеством модификаций. В открытых источниках и на разных фото встречается один его чертеж. Он разработан так, что КПД отопительного агрегата с водяным контуром является максимальным. Поэтому перед тем, как сделать котел на отработанном масле, нужно подготовить материалы в соответствии с размерами чертежа. Возможен и другой принцип: заготовка материалов согласно размерам, измененным с соблюдением строй пропорции.

Согласно разным видео о том, как построить или сделать отопительные устройства, пиролизные самодельные котлы отопления изготавливают так:

  1. Делают емкость для заливки масла. Для этого осуществляют сварку металлического круга с диаметром 516 мм и трубы, которая имеет такой же диаметр. Ее высота – 172,5 мм, толщина стенки – 6 мм.
  2. До дно емкости приваривают ножки с высотой 150 мм. Ножки делают из такого материала, как профильная труба.
  3. В емкости делают дырку (диаметр 20 мм). К ней приваривают трубку подачи масла.
  4. Делают крышку емкости. Ее сваривают из трубы (диаметр 528 мм, высота 90 мм, толщина стенки 6 мм) с кругом, который имеет 3 отверстия. Диаметр круга 528 мм. Диаметры дырок: 150, 90 и 8 мм. Расстояние между центрами 2 больших отверстий – 195 мм. Расстояние между меньшими дырками 4 мм. Самое малое отверстие должно закрываться крышкой (диаметр 135 мм). Крышка должна закрепляться на заклепке (диаметр 12 мм, высота 15 мм). Диаметр дырок для заклепки – 8 мм.
  5. Делают камеры пиролиза и сгорания. Они представляют собой одну трубу с высотой и диаметром 540 и 150 мм соответственно. Толщина стенки 6 мм. В этой трубе должно быть 48 размещенных в 6 рядов отверстий. Диаметр каждой дырки – 13,5 мм. Расстояние между нижним рядом и концом трубы – 30 мм, между верхним рядом и другим концом – 82,5 мм. Эту трубу приваривают к сделанной крышке.
  6. Изготавливают камеру догорания. Ее делают из двух кругов (диаметр 528 мм, толщина 9 мм), трубы с таким же диаметром (высота 150 мм) и перегородки с размерами 495х105 мм. В кругах должно быть по отверстию. Диаметр – 150 мм. Расстояние между центром круга и дыркой – 165 мм. Круги нужно размещать так, чтобы дырки были на противоположных концах диаметра камеры. К верхней крышке поближе к отверстию приваривают перегородку. Сваренную камеру приваривают к основной конструкции.

К верху котла для обогрева частного дома приваривают теплообменник. Он должен напоминать собой плоский ящик с водяной рубашкой и большим количеством водных трубок в середине. В ящике должно быть два отверстия (диаметр 150 мм). Одну дырку делают в днище возле одного угла. Вторую – вверху возле противоположного по диагонали угла. К этому отверстию приваривают дымоход. Водяной контур размещают так, чтобы нижнее его отверстие совпадало с верхним отверстием камеры догорания.

poluchi-teplo.ru

Как сделать печку на отработке с водяным контуром, используя чертежи?

Печка, работающая на отработанном масле — удобный и экономичный вариант отопления промышленных объектов и других нежилых помещений. Топливом для такой печи могут быть любые отработанные масла без посторонних включений, обычно подлежащие утилизации. Сделав печку на отработке своими руками, можно сразу решить две проблемы: избавиться от отходов масла и сэкономить на отоплении.

Особенности печей на отработке

Печи на отработке часто используют для обогрева гаражей и автосервисов, ангаров, складов — тех помещений, где в достатке есть отслужившее свой срок техническое масло. С его утилизацией часто возникают проблемы: сливать его в канализацию или в грунт строго запрещено. Использование масла в качестве топлива — отличный выход.

Печка на масле работает как буржуйка: быстро разогревается до высокой температуры и нагревает воздух, но при прекращении горения так же быстро остывает. Прогрев всего помещения осуществляется только за счет циркуляции нагретого воздуха, поэтому такой печкой сложно обогреть гараж или мастерскую большой площади. Решить эту проблему можно, оснастив ее водяным контуром и подключив радиаторы отопления.

Конструкция на отработке и принцип действия

Печка состоит из двух камер и соединяющей их перфорированной трубы из металла. Из верхней камеры выходит дымоход. В нижней находится чаша, куда вручную или автоматически поступает топливо — отработанное масло. Розжиг печи производят с помощью небольшого количества бензина, налитого в нижнюю камеру поверх топлива.

При горении бензина верхний слой масла нагревается, начинает кипеть и испаряться. При недостатке кислорода масляные пары горят плохо, поэтому необходимо обогащение их воздушной смесь, которое происходит в перфорированной трубе. При этом в самой трубе и верхней камере начинается активное горение масляно-воздушной смеси.

Температура в нижней камере не превышает 350ºС, верхняя камера может нагреваться до 900ºС. При ручной подаче топлива в нижней камере делают отверстие для залива масла и розжига печи. Для автоматической подачи масла в нижнюю камеру вводят патрубок, соединенный с внешним баком. Также в нижней камере нужно предусмотреть отверстие с заслонкой — им можно будет регулировать подачу воздуха и, как следствие, тягу и температуру.

Водяной контур представляет собой бак, расположенный на верхней камере печи или вокруг дымохода. К стенкам бака приваривают штуцера для поступления и выхода воды. Объем водяного бака зависит от протяженности системы отопления и вида циркуляции.

При естественной циркуляции размер водяного контура делают несколько большим, чтобы избежать перегрева. Принудительная циркуляция с помощью насоса позволяет уменьшить размеры бака. Рекомендуется оснастить котел термометром и манометром для контроля параметров сетевой воды.

Работа печи на отработке с водяным контуром: видео

Плюсы и минусы печи на отработке

Достоинства печи:

  • печь универсальной конструкции, может использоваться для любых закрытых помещений: гаражей, хозпостроек, теплиц, мастерских;
  • простая конструкция, позволяющая изготовить печь своими рукам из недорогих материалов и металлолома;
  • дешевое доступное топливо;
  • эффективный и быстрый разогрев;
  • небольшие размеры.

Недостатки:

  • печь и дымоход быстро покрываются изнутри слоем сажи и требуют регулярной очистки;
  • печь в процессе активного горения создает шум и гудение.

Требования к топливу

Топливом может служить любое отработанное масло: моторное, трансмиссионное или индустриальное. Единственное условие — оно не должно содержать никаких примесей. Наличие даже незначительных включений может привести к взрыву.

Также недопустимо наличие в масле воды — она начинает кипеть значительно быстрее масла, происходит его вспенивание, выплеск и резкое воспламенение. Все это может привести к пожару.

Масло перед заливом в бак необходимо отфильтровать! Нельзя использовать другие горючие жидкости! Бензин используют только в небольших количествах для розжига холодной печи!

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке.

Круглая печь из листового металла

Состоит из топливного бака, совмещенного с камерой сжигания, камеры дожигания — трубы с перфорацией и верхней камеры, оснащенной перегородкой для рассекания пламени. На крышке нижней камеры расположено отверстие для залива топлива и подачи воздуха. Чем сильнее открыта заслонка, тем интенсивнее будет горение.

Из металлической трубы с водяным контуром

Состоит из двух бочек. В нижней находится емкость для масла с заливным отверстием. Верхняя камера сгорания представляет собой трубу, проходящую через верхнюю бочку, наполненную водой. Верхнюю бочку необходимо оснастить штуцерами для подачи воды.

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

Из профилированной трубы

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

Изготовлена из стандартного газового баллона со срезанным верхом. Оснащена автоматической подачей масла, причем маслопровод расположен внутри камеры сгорания, что позволяет его эффективно подогреть.

Водяной контур выполняют в виде котла, через который проходит дымоход.

Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.

Технология изготовления печи на отработанном масле

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

Необходимый инструмент:

  • сварочный аппарат;
  • болгарка с отрезным кругом;
  • шлифовальный круг для зачистки швов;
  • дрель или сверлильный станок, сверла;
  • рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

  1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
  2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
  3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
  4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
  5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
  6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
  7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
  8. Сваривают верхнюю камеру и крышку с дымовой трубой.
  9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
  10. Верхнюю часть печи надевают на нижний бак внатяг.
  11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
  12. Подсоединяют печку к дымоходу. Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Противопожарные меры и правила эксплуатации

Печь на отработанном масле — повышенный источник пожарной опасности. Она имеет открытые поверхности, которые нагреваются в процессе эксплуатации до высоких температур.

К помещению, где установлена печь, и к ее эксплуатации предъявляют особые требования:

  1. Полы должны быть выполнены из несгораемых материалов: бетона, плитки, металла. Деревянные полы в месте установки печи необходимо обшить листовым металлом.
  2. Если печка установлена в непосредственной близости от деревянных или других не огнестойких стен — их также необходимо обшить металлом или закрыть асбестовыми листами.
  3. Запрещено ставить печь в местах, где возможны сильные сквозняки: ветром может вынести пламя через перфорацию в трубе.
  4. Нельзя складировать в непосредственной близости легко сгораемые материалы, ЛВЖ, промасленную ветошь. Запас отработанного масла нужно хранить отдельно.
  5. Запрещается доливать масло в работающую печь.
  6. В помещении обязательно должен быть порошковый или солевой химический огнетушитель.

Горящее масло категорически запрещается тушить водой! Это приведет к распространению площади горения.

Печка на отработке, сделанная своими руками — экономичный и эффективный отопительный прибор, а подключение к нему водяного контура улучшает распределение тепла и улучшает микроклимат в обогреваемом помещении. При правильной эксплуатации печь безопасна, занимает минимум места — настоящая находка для гаражей, мастерских и производственных помещений.

Поделиться:

1 Комментарий

gidpopechkam. ru

Котлы на отработке своими руками — чертежи, как сделать с водяным контуром отопления

Отопительный котел, использующий в качестве топлива отработанное масло, представляет собой одну из наиболее эффективных конструкций и является довольно доступным прибором. Он может применяться для поддержания определенной температуры в помещениях совершенно разной функциональности.

Стоит отметить, что отработанное масло, которое используется в таком котле, обладает довольно высоким уровнем производительности, к тому же его стоимость невысока, поэтому такой котел будет вполне экономичным.

Котлы, работающие на отработанном масле, обладают большим количеством самых разных положительных характеристик:

  1. Этот отопительный котел можно вполне собрать самостоятельно, без обращения к профессиональным разработчикам в этой области;
  2. Его конструкция настолько проста, что не потребует серьезных финансовых вложений;
  3. Отработанное масло представляет собой один из самых дешевых типов топлива, использующегося в котельных;
  4. В стандартных котлах данного рода деталей не слишком много, за счет чего вероятность выхода их из строя довольно низкая.
  5. Котел не занимает много места и является довольно компактной конструкцией;
  6. Его можно устанавливать даже в помещении, не опасаясь попадания туда продуктов сгорания. Это связано с тем, что котел имеет закрытый кожух;
  7. В качестве топлива разрешается использовать абсолютно любое отработанное машинное масло;
  8. Он является вполне комфортным устройством, так как за счет его конструкции не образуются неприятные запахи.

Принцип работы котла

Отопительный котел, работающий на отработанном масле, функционирует, исходя из целого ряда моментов. Установленный масляный нанос забирает требуемое количество горючего из расходной емкости и переводит его в специальную испарительную камеру.

По сути, она представляет собой стандартную металлическую трубу. Стоит отметить, что для этой цели лучше всего брать трубу с довольно толстыми стенками, чтобы она могла выдержать максимально высокую температуру.

Чтобы отработанное масло стало пригодным для использования в системе отопления, его доводят до температуры 40 градусов. При попадании горючего на дно камеры оно постепенно начинает испаряться, становясь масляным паром, который в дальнейшем поднимается в камеру сгорания.

Обязательно учитывают при сборке подобного котла, что любая система, которая функционирует за счет отработанного масла, в обязательном порядке должна быть оснащена системой подогрева. Если пренебречь подобным моментом, то отработанное масло не будет становиться требуемой температуры.

Это приведет в дальнейшем к плохому воспламенению горючего, оно не сможет сгореть в полном объеме. Этот же факт станет причиной образования большого количества сажи, от которой котел придется постоянно очищать, чтобы он не вышел из строя.

Чтобы камера сгорания нормально работала, в ее конструкцию добавляют так называемый перфорированный воздуховод, через который за счет особого вентилятора наддува приходит дополнительный воздух. Далее масляные пары будут перемешиваться с воздухом и образовывать определенную смесь, способную полностью сгореть. В результате теплоноситель системы отопления будет прогреваться в полной мере, а продукты сгорания уйдут в дымоход.

Обязательно учитывают при сборке подобного котла, что любая система, которая функционирует за счет отработанного масла, в обязательном порядке должна быть оснащена системой подогрева

Делаем своими руками

Чтобы самостоятельно собрать отопительный котел, который будет использовать в качестве горючего отработанное машинное масло, придется использовать следующие элементы конструкции:

  1. Котел;
  2. Насос;
  3. Расширительный бак;
  4. Горелка;
  5. Компрессор;
  6. Специальный циркуляционный насос;
  7. Магистраль для входа и выхода теплоносителя из котла;
  8. Различное оборудование, предназначенное для проведения сварочных работ.

При сборке конструкции учитывают, что в обязательном порядке придется сделать дымоход, через который все продукты горения будут уходить за пределы строения. Потолок придется предварительно предохранить от сильного нагрева, поэтому дымоход помещается в специальный кожух.

Обязательно принимают во внимание, что конструкция должна быть собрана таким образом, чтобы в ней образовывалась довольно сильная тяга. Нужно будет сделать и заслонку, которая позволит перекрыть тягу в один момент. Если же покупать специальную заслонку для подобного котла нет возможности или желания, то продумывают систему защиты попадания воздуха снаружи, потому что оно в данном случае будет бесконтрольным.

Кроме того, использование заслонки не дает помещению слишком сильно охладиться, если оборудование будет определенное время находиться в простое, поэтому такой элемент все-таки желательно установить.

Самодельная конструкция оснащена горелкой открытой конструкции, в результате чего происходит сгорание кислорода в помещении. Его недостаток может вызвать отравление угарным газом, поэтому необходимо продумать, каким способом будет происходить проветривание помещения.

Поблизости от котла категорически запрещается устанавливать легковоспламеняющиеся материалы любого рода. Трогать работающий котел запрещается, так как он довольно сильно раскаляется.

Проще всего собранный своими руками отопительный котел установить на камне, либо на жаропрочной плитке. Обшивать его панелями, выполненными из пластикам или древесины, запрещается, так как это может стать причиной пожара. Можно его выкрасить жаростойкими материалами. Если соблюсти все особенности технологии, то на выходе получится надежное устройство, которое будет стабильно работать, не создавая угрозы жизни, здоровья и имуществу людей.

Схема котла на отработанном масле

Подробная инструкция по изготовлению

Работы по самостоятельному производству котла, работающего на отработанном масле, начинают с непосредственной подготовки строительных материалов:

  • Сначала от трубы большего диаметра отрезают кусок высотой приблизительно с метр;
  • От трубы небольшого диаметра отрезают около 20 см;
  • Одну из стальных пластин оснащают отверстием, диаметр которого должен составлять 20 см, а в другой отверстие пропиливают в зависимости от того, какой диаметр у дымохода;
  • С двух сторон цилиндр закрывают при помощи этих пластин и сварочных работ. Делают это так, чтобы внизу оказалась пластина с отверстием большего диаметра;
  • Затем приваривают маленький цилиндр, дно которого тоже заваривают с помощью пластины;
  • Закрепляют на корпусе ножки из арматуры и проделывают вентиляционные отверстия.

В результате получается конструкция цилиндрической формы, в нижней части которой имеется небольшой резервуар. Снизу прорезают дверку, а сверху соединяют систему с дымоходом. Чтобы котел включить, открывают дверку, в резервуар наливают отработанное масло и поджигают его. Это наиболее элементарная конструкция печи, тем более, что зачастую можно встретить изделия, которые устроены значительно сложнее.

Стандартный котел, работающий на отработанном масле, обычно выглядит в качестве двух коробов, изготовленных из довольно прочной стали. Они находятся друг над другом и соединены с помощью перфорированной трубы. В нижнем корпусе прорезано отверстие для заливки масла, а второй металлический короб соединен с дымоходом.

Подобную конструкцию сделать более совершенной очень легко: подключают расходную емкость с отработанным маслом, насос для его подачи, водяной контур, компрессор и так далее.

Стандартный котел, работающий на отработанном масле, обычно выглядит в качестве двух коробов, изготовленных из довольно прочной стали

Обеспечение капельной подачи топлива

Данный вопрос является одним из наиболее сложных при сборке отопительного котла, работающего на отработанном масле. Дело в том, что на работе горелки твердые примеси, содержащиеся в масле, никак не сказываются, однако капельный механизм из-за них может выйти из строя.

Для того, чтобы избавиться от подобной проблемы, можно на конец заборного шланга поставить масляный фильтр от старого автомобиля. С его помощью удается добиться полной фильтрации масла. Однако следует помнить, что при установке такой детали фильтрующий элемент придется менять в среднем один раз в месяц.

Особенности производства водяного котла на отработке

Водяной контур подразумевает установку трубопровода и радиаторов. Наиболее эффективной является установка стальной трубы, диаметр которой должен составлять 43 мм, через которую осуществляется подключение радиаторов отопления. Их пропускают либо под чистовым полом, либо вдоль стен.

Сборка водяного котла на отработанном масле подразумевает установку расширительного бачка. В его качестве подойдет небольшая емкость с довольно толстыми стенками. Ее крепят к верхней части котла и соединяют с ней при помощи сварки или болтовых соединений.

В верхней части вырезают небольшое отверстие, через которое горячая вода будет уходить в систему отопления. В нижней части тоже вваривают трубу, по которой остывшая вода будет возвращаться в котел для дальнейшего нагревания.

Правила эксплуатации

При использовании отопительного котла, работающего на отработанном масле, необходимо соблюдать определенные правила. В противном случае, может возникнуть загазованность помещения или даже возгорание.

Основные правила при пользовании котлом следующие:

  • Работающий аппарат запрещается оставлять без присмотра;;
  • Когда котел включен, в него нельзя добавлять горючее;
  • В котле подобной конструкции можно сжигать исключительно отработанное масло, он не приспособлен для использования других видов топлива;
  • Нужно следить за тем, чтобы на поверхность раскаленного котла не попадала вода, иначе из-за резкого остывания он может попросту лопнуть;
  • У работающего котла отверстие горелки должно быть всегда открыто;
  • Горючие и легковоспламеняющиеся вещества возле котла держать категорически запрещено;
  • При включенном котле заслонку не закрывают, иначе весь угарный газ пойдет в помещение.

У работающего котла отверстие горелки должно быть всегда открыто

Недостатки котлов на отработке

Главный минус подобного устройства состоит в том, что его реакция на перекрытие подачи воздуха в топку не будет моментальной. Следовательно, процесс горения будет прекращаться не сразу, а спустя некоторый промежуток времени, за которое нагрев теплоносителя продолжится. Когда пламя окончательно погаснет, его нужно будет разжигать повторно. Это делают в ручном режиме, если конструкция не предусматривает какого-либо иного подхода.

Еще одним недочетом котла на отработке является его загрязненность по сравнению с другими отопительными приборами. Это, прежде всего, связано с используемым горючим. Если конструкция собрана правильно, то от нее не будет исходить неприятный запах. При нарушении технологии в помещение подобный запах будет в той или иной мере проникать.

Другим, не менее существенным, минусом таких котлов по сравнению с другими конструкциями является необходимость очищения горючего от различных твердых примесей, в числе которых могут попадаться кусочки металла либо металлическая стружка. Если не наладить систему фильтрации, то аппарат через определенное время выйдет из строя, а вернуть ему рабочее состояние будет весьма проблематично.

Блиц-советы

  • Перед тем, как залить масло в конструкцию, желательно предварительно отстоять массу, чтобы в этом материале не осталось ни воды, ни каких-либо иных веществ. Если этого не сделать, то в процессе работы устройство может попросту погаснуть или же его работа станет нестабильной;
  • При использовании подобной системы в помещении, где она установлена, должен в обязательном порядке находиться огнетушитель огнекислотного типа. Это связано с тем, что при попадании на поверхность конструкции воды или аналогичной жидкости, может произойти возгорание либо взрыв.

housetronic.ru


Смотрите также

  • Котлы навьен сервисные центры
  • Котлы отопления немецкие
  • Как сделать в баню котел своими руками
  • Агв напольные газовые котлы
  • Вызов мастера по ремонту газовых котлов
  • Водонагревательный котел электрический
  • Водяной котел для отопления дома
  • Газовые котлы для отопления и горячего водоснабжения частного дома
  • Котел электрический своими руками
  • Контроллер для котла отопления
  • Как своими руками сделать котел

как сделать печку с водяным контуром своими руками

Отработкой называется уже использованное моторное, индустриальное или трансмиссионное масло и мазут, в больших объемах скапливающиеся на автопредприятиях, в пунктах СТО и в ведомственных гаражах. Они находят применение в качестве дешевого и достаточно эффективного топлива. Такой прием позволяет сэкономить немалые средства, к тому же теплоотдача от отработки по мощности соответствует действию электрообогревателя в 15 кВт. Расход сжигаемого горючего в этом случае составляет примерно 0,5-2 литра в час.

Содержание

  1. Разновидности и устройство печи
  2. Преимущества и недостатки
  3. Печи «капельного» типа
  4. Сфера использования
  5. Как и из чего сделать печь своими руками
  6. Порядок сборки
  7. Эксплуатация печи на отработанном масле

Разновидности и устройство печи

Печь на отработке применяется для отопления хозяйственных построек

Классическая печь на отработке, предназначенная для эксплуатации в гараже или мастерской, может быть изготовлена несколькими способами. Известно три типа конструкций, в которых применен данный вариант получения тепловой энергии:

  • Устройство прямого горения. Масляные пары дожигаются в ней в специальной перфорированной трубе открытого исполнения.
  • «Капельный» агрегат на отработанном масле с дожигающей камерой закрытого типа.
  • Печь, известная как горелка Бабингтона.
Капельное устройство Открытая камера сгорания Горелка Бабингтона

С практической точки зрения интерес представляют только первые две позиции. Последний же образец из-за своей сложности не рассматривается.

Устройство масляных печей, применяемых в качестве отопителей служебных и технических помещений, будет рассмотрено на примере пиролизной конструкции. Она представляет собой квадратную или цилиндрическую емкость, частично заполняемую отработанной соляркой или мазутом и оснащенную особой воздушной заслонкой. В верхней ее части предусмотрена труба с отверстиями, сквозь которые за счет естественной тяги всасывается наружный воздух. Еще выше расположена камера, используемая для дожигания топлива. В ней предусматривается специальная перегородка, посредством которой происходит отбор тепла от жидкого продукта горения.

Отработанное масло стоит дешево, поэтому устройство обходится без лишних затрат

К достоинствам самодельных печей на отработанном масле относят:

  • годятся для обогрева закрытых пространств;
  • допускается эксплуатировать в технических помещениях, для обогрева небольших теплиц и других с/х построек;
  • просты в обустройстве и эксплуатации;
  • независимость от электричества.

К многочисленным минусам таких конструкций относят:

  • Для стабильной работы печи требуется постоянная воздушная тяга. В ее отсутствие агрегат начинает коптить и постепенно гаснет.
  • Попадая в масло, антифриз или водяные капли приводят к образованию опасных брызг в топливнике, что чревато возможностью пожара.
  • Конструкции отличаются слишком большим расходом горючего – до 2 литров/час при относительно низком показателе теплоотдачи.
  • Неразъемный корпус чистить от сажи очень сложно.

Не допускается применять отработку, имеющую посторонние примеси, которые повышают взрывоопасность жидкости. Дымоход и сам агрегат нуждаются в постоянной чистке от остатков продуктов сгорания (сажи). При интенсивном горении топлива печь очень сильно гудит.

Печи «капельного» типа

Принудительная циркуляция воздуха производится с помощью электрического вентилятора

Основное отличие капельных печей от пиролизных отопителей заключается в следующем:

  • Особой конструкции труба с перфорацией помещается в стальном корпусе, изготовленном из газового баллона или трубы подходящего диаметра.
  • Топливо в зону сжигания поступает в виде мелких капелек, которые затем свободно разбрызгиваются по дну чаши, находящейся под дожигателем.
  • Для повышения эффективности в таком агрегате предусматривается принудительный наддув воздуха, для чего в него встраивается электрический вентилятор.

Указанная схема построения печки на отработанном масле лишена многих недостатков, имеющихся у пиролизных агрегатов, но с другой стороны она нуждается в сетевом питании.

Сфера использования

Использование печки для обогрева теплицы

Печка на отработке согласно принципу своего функционирования относится к универсальным устройствам. В ряде промышленных областей эти агрегаты используются в качестве калориферов и тепловых пушек.

Для отопления частных жилых помещений эти устройства применяются очень редко, поскольку небезопасны в эксплуатации. Из-за наличия раскаленных металлических поверхностей воздух постоянно пересушивается.

Для производственных помещений печи на отработанных смазочно-горючих продуктах подходят просто идеально, поскольку их основной плюс – быстрый нагрев окружающего воздуха за счет хорошей теплопередачи. Эти обогревающие устройства традиционно применяются для оперативного отопления следующих объектов:

  • огородных теплиц;
  • общественных и личных гаражей;
  • строительных площадок в зимнюю пору;
  • ремонтных мастерских и СТО, а также автомобильных моек.

Модернизированные обогревающие конструкции, оснащенные змеевиком, допускается интегрировать в водяную отопительную систему.

Как и из чего сделать печь своими руками

После сварки баллон необходимо покрасить термостойкой краской

Самый простой способ, позволяющий изготовить печь на отработанном масле своими руками, – использовать для этого подручные средства. В качестве корпуса, в который помещается емкость для заливки отработки, берется старый газовый баллон, предварительно очищенный от остатков голубого топлива. Помимо него для изготовления по чертежам печи на отработке своими руками потребуются:

  • Обычная стальная труба с типовым диаметром порядка 10 см для обустройства элементов корпуса, горелки и дымохода достаточно двух метров.
  • Стальной уголок на 5 см, который подготавливается из расчета чуть больше метра. Он необходим для изготовления подставки под печку, а также для деталей теплообменника и на дверные ручки.
  • Листовая стальная заготовка, идущая на заглушки и днище верхней камеры. Для этого потребуется около 50 см листа толщиной 2-4 мм.
  • Оставшийся от автомобиля тормозной диск, свободно помещающийся внутри баллона.
  • Пустая емкость из-под фреона стандартного объема с работающим игольчатым вентилем (клапаном) для изготовления топливного бака.

Из вспомогательных деталей потребуются кусочек шланга для подачи топлива, а также пара хомутов и небольшой отрезок полудюймовой трубы. По нему в печку предполагается подавать саму отработку.

Порядок сборки

Вариант из металлических листов с термостойкой краской

Описание порядка самостоятельной сборка печи сводится к следующей последовательности действий:

  1. В днище подготовленного баллона проделывается сквозное отверстие.
  2. По его бокам вырезаются два проема, расположенные один над другим.
  3. Между ними из 4-хмиллиметровой стали приваривается площадка по форме баллона, служащая дном верхнего отсека. Но прежде в нем высверливается несколько отверстий, обеспечивающих доступ воздуха к маслу.
  4. В этой части печи вмонтируется камера сгорания вместе с теплообменником, а в нижнем отсеке – горелка с поддоном.
  5. Горелка крепится прямо на днище верхней камеры с наружной стороны, а поддон нижней части конструкции делается на основе чугунного тормозного диска, снизу к нему приваривается дно.
  6. Сверху конструкция закрывается крышкой с отверстием, через которое имеется доступ воздуха к ответной части горелки.

По завершении основных работ переходят к изготовлению муфты, соединяющей поддон с горелкой. Систему подачи масла делают на основе трубы, приваренной к поддону, подготовив предварительно отверстие соответствующего размера. Далее остается установить на трубе вентиль и подвести ее к баку с топливом.

Отводящую дым конструкцию лучше всего сделать из 10-сантиметровой трубы, привариваемой сбоку верхней камеры ближе к крышке. Дымоход выводится через стену и крышу прямо на улицу. Труба перед этим помещается в огнеупорный стакан.

Эксплуатация печи на отработанном масле

Печку необходимо оградить от соседних объектов огнеупорным материалом

В процессе эксплуатации печи на отработке важно всегда помнить о необходимости соблюдения правил техники безопасности при работе с легковоспламеняющимися веществами. В данном случае топливо сгорает в открытом виде, что чревато непредсказуемыми последствиями. Соблюдение правил ТБ сводится к следующим моментам:

  • Во время эксплуатации агрегат размещается на высоких подставках с опорой на поверхности из негорючих материалов.
  • Если поблизости находятся другие предметы или стены, их следует закрыть или отделать жаростойким материалом.
  • Не допускается разжигать и использовать печь на сильных сквозняках, способных перебросить пламя на другие легковоспламеняющиеся объекты.
  • Для загрузки в топку используется только хорошо очищенное от примесей масло или мазут.
  • Не разрешается доливать отработанное топливо при его интенсивном горении.

Рабочая емкость при розжиге печи заполняется отработкой хотя бы на две трети полного объема. Поверх добавляется несколько миллилитров растворителя или бензина, что позволит усилить испарения и спровоцировать загорание смеси.

Для поджигания печки используются специальный фитиль либо свернутая в трубку зажженная бумага, подносимые в отверстие для заливки топлива.

Печь на отработанном масле своими руками: чертежи

Автор Михаил Стахов На чтение 7 мин. Просмотров 85.9k. Опубликовано

Гаражные, складские, подсобные, тепличные или рабочие помещения можно отопить с помощью печи на отработанном масле. Это эффективный способ получить теплое помещения за счет условно бесплатного топлива. В этой нише отопительной техники используются как простые печи работающие на отработке масла, так и автоматизированные печи котлы на отработанном масле.

Отработанное масло имеется в больших количествах на любых автотранспортных предприятиях или станциях технического обслуживания. И такой способ его полезной утилизации — оптимальное решений избавляться от «грязных» отходов нефтяной продукции.

Появление печей на отработанном топливе в России датируется не такими уж давними сроками. В тоже время, использование подобной отопительной техники на «западе» стало уже давно обыденной нормой.

Содержание

  1. Обоснуем использование подобных агрегатов
  2. Эксплуатационные особенности
  3. Вариант конструкции печи
  4. Способ и правила эксплуатации
  5. Техника безопасности при использовании печи на отработанном масле

Обоснуем использование подобных агрегатов

Печь на отработанном масле или, как ее еще называют, чудо печь, действительно чудесна в экономическом аспекте е эксплуатации. Используя очень дешевое топливо, на правильную утилизацию которого необходимо было еще и «потратиться», такая печь окупает вложения в себя за очень короткие сроки.

Отработанное масло — или просто «отработка» может быть, отслужившим свой срок моторным, индустриальным, трансмиссионным маслом.

Эксплуатационные особенности

Печь на масле, благодаря простоте своей конструкции, может быть изготовлена собственноручно, а может быть приобретена в готовом виде. Такие устройства экономичны, фактически бездымны, просты, но в то же время доступны для «обвеса» автоматизированными устройствами и контурами систем отопления.

Мобильность простой печи на отработанном масле позволяет ее легко демонтировать и перевозить на новое место. Не привязанность к электрической сети делает простой вариант печи энергонезависимым.

Конструкционные особенности верхней части печи позволяют использовать ее для нагрева чайника или кастрюли.

При соблюдении правил техники безопасности печь достаточно пожаробезопасна.

К трудностям эксплуатации следует отнести необходимость наличия высокого (до 4 м) дымохода и необходимость систематической еженедельной чистки дымохода и масляной емкости печи при ее постоянной эксплуатации.

Внимание! Эксплуатация печи на отработанном масле предполагает наличии в помещении рабочего углекислотного огнетушителя. Попадание в топливо воды может привести к резкому его вспениванию и выплескиванию, что может стать причиной пожара.

Вариант конструкции печи

Мы предлагаем Вам рассмотреть простую, но проверенную конструкцию печи на отработанном масле. Раздает тепло такая печь преимущественно через инфракрасное излучение.

Состоит она из двух камер, которые между собой соединены (сварены) отрезком толстой стальной трубы с отверстиями.

Как все это все работает?

Обратите внимание! Правильная и безопасная эксплуатация печи на отработанном масле предполагает использование дополнительных «наворотов». Данная же конструкция — это необходимый минимум для получения тепла.

Нижняя камера представляет собой емкость для топлива, одновременно испаритель и камеру сгорания. В ней имеется отверстие с заслонкой, которое используется для регулирования режима горения и заливки топлива.

Обязательно наличие ножек для устойчивого позиционирования печи на отапливаемой «территории» и создания воздушной прослойки между дном и поверхностью установки.

Вваренная в верхнюю крышку нижнего отсека труба с отверстиями является дожигающей камерой, в которой сгорают пары от кипящего в нижнем отсеке масла. Двухступенчатая камера позволяет осуществлять фактически полное сгорание топлива.

К верхней части трубы с отверстиями приваривается цилиндрический нагреваемый модуль. В нем к верхней плоскости приварена перегородка, предназначенная для задерживания теплых продуктов горения в камере.

В верхнюю крышку нагреваемого модуля вварена труба дымохода диаметром более 100 мм. Он должен возвышаться над уровнем печки на 3-4 м естественно с выходом за пределы помещения под уклоном в помещении или строго вертикально. За пределами помещения труба располагается во избежание задуваний строго вертикально. Дымоход должен быть отсоединяемым для периодической профилактической очистки печи и его самого.

Печь на отработанном масле. Чертеж с краткими инструкциямиПринцип действия печи на отработанном масле

Для безопасной доливки топлива в испаритель печь на отработке следует доработать системой непрерывной подачи топлива.

Печь на отработке с емкостью для непрерывной заправки топливом

Это может быть дополнительная емкость , находящаяся на одном уровне с камерой-испарителем и соединенная с ней трубопроводом.

Соединительная топливоподающая трубаПечь на отработке в рабочем состоянииКамера воздухообменника печи на отработке

Для увеличения КПД печи на отработанном масле способом создания принудительного воздушного потока на верхнюю камеру нагревателя может быть смонтирована нагревательная воздушная камера.

В нее с помощью электровентилятора, расположенного на безопасном расстоянии (печь сильно нагревается до 800-900 °C), нагнетается воздух. Пройдя по лабиринту воздухообменника, воздух нагревается и подается в помещение.

Такой способ добавляет к инфракрасному способу отопления еще и воздушный способ обогрева помещения.

Печь на отработанном масле с воздушным теплообменникомПечь на отработанном масле из старых колесных дисковПечь на отработке в кирпичной «шубе»Печь на отработке с непрерывной подачей топлива и воздушным теплообменником

На базе подобных печей на отработке можно соорудить отопительный котел: воздушный или водяной. Таким образом, появляется возможность отапливать дополнительные помещения.

Способ и правила эксплуатации

Сами по себе такие масла не горят. Печи работающие на отработанном масле, функционируют благодаря горению паров.

Но эти пары необходимо изначально как-то получить. Последовательность действий такова:

  1. Нижний бак-испаритель печи заправляется топливом — отработкой. Сверху в него доливают немного (20-50 грамм) бензина или растворителя. Далее с помощью горящего фитиля на длинной проволоке поджигают топливо в камере-испарителе печи.
  2. Изначально загорается бензин или растворитель на поверхности отработанного масла. При его горении выделяется теплота, которая приводит к закипанию масла в емкости. При кипении масла, естественно, образуются пары, которые поступая в камеру-дожигатель, воспламеняются, образуя устойчивый столб пламени в трубе.
  3. Через 5-10 минут печь выходит на оптимальный рабочий режим. Регулируя положение заслонки заливного отверстия-поддувала, устанавливаем устойчивый режим работы печи необходимой нам интенсивности.

Внимание! Делая печь на масле своими руками, следует держать во внимании такие моменты. Приведенная выше схема печи на масле имеет ряд функциональных недостатков, проявляющихся в нестандартных ситуациях.

Это может быть:

  • попадание воды в топливо, что приводит к резкому вспениванию и выливанию масла из испарителя. А оно на горячем корпусе может просто загореться. Имейте рядом с печью орнетушитель!
  • отсутствие топливоподающей системы предполагает долив масла при остановке и охлаждении печи.
    Хоть масло и не горючее само по себе, но зачем рисковать здоровьем?..
  • необходимость в постоянном надзоре за печью. Она не «любит» одиночества — может наделать «шкоды».

Техника безопасности при использовании печи на отработанном масле

Еще раз о, возможно, банальных, но жизненно важных моментах:

  • Не используйте легковоспламеняющиеся вещества в качестве топлива — они предназначены в малых количествах только ля первоначального запуска печи на отработке.
  • Топливо — это только масло различных видов.
  • Сильные сквозняки — повышенная угроза для работы печи.
  • Высокая температура может привести к самовозгоранию горючих веществ, находящихся рядом с печью. Не загроможнайте мимнимум 0,5 м пространства вокруг печи.
  •  Герметичность дымохода — Ваше здоровье.
  • Печь нельзя оставлять без присмотра на продолжительное время .
  •  Избегайте наличия в масле воды!!!

Более безопасный режим работы обеспечивают печи на отработанном масле закрытого типа.

В них процесс горения «закрыт» в трубе. Таким печам не страшно попадание примесей в топливе, внезапное затухание или засорение дымохода.

Печь котел на отработанном маслеПечь котел на отработанном маслеАвтоматические печи на отработанном масле

Печь на отработке капельного типа своими руками: чертежи, фото, видео

Рубрика: Для бани, Для дачи, Отопительные, Печи

Опубликовано 12.04.2019   ·   Комментарии: 0   ·   На чтение: 7 мин

С приходом зимы в частных домах ощутимо снижается температура, поэтому владельцы такого жилья должны заранее позаботиться об отоплении. На рынке представлен большой ассортимент разнообразных агрегатов: некоторые из них способны прогреть помещение за несколько часов и сэкономить денежные ресурсы. Хорошей альтернативой является агрегат на отработавшем масле – установка может быть самодельной, изготовленной по схемам и чертежам. Изделие на отработке не зависит от газа или электричества, а также обеспечивает быстрый и эффективный нагрев комнат.

Фото: Печь на отработке

Содержание статьи

  • 1 Печь на отработанном масле: эксплуатация
    • 1.1 Как топить отработанным маслом
  • 2 Печь на отработке своими руками
    • 2.1 Как сделать печь на отработанном масле: комбинированный вариант
  • 3 С наддувом: нюансы изготовления
  • 4 Печь из газового баллона
  • 5 Печь капельного типа
  • 6 Печь с водяным контуром
  • 7 Список популярных моделей печей
  • 8 Печь на отработанном масле своими руками видео

Печь на отработанном масле: эксплуатация

Перед тем, как приобретать подобную конструкцию, рекомендуется понять принцип работы. Независимо от того заводская установка или сделанная своими руками, функционирование будет одинаковым:

  • устройство состоит из нескольких бачков – верхнего и нижнего, которые соединены трубой с перфорацией;
  • форма бачков зачастую представлена цилиндром или прямоугольником;
  • конструкция такова, что верхняя емкость немного смещена относительно нижней емкости;
  • в устройстве присутствует дымоход, камера дожигания, заслонка, ножки, а также форсунка, в комплекте может идти пульт управления и инструкция;
  • работает за счет пиролизного сжигания тяжелого топлива – нижний резервуар заполняется смесью наполовину, затем происходит розжиг с помощью бензина или растворителя;
  • бензин горит, топливо нагревается, поднимается вверх с парами, начинается подача тепла.

Эффективность процесса можно регулировать заслонкой, расход масла при функционировании этого безопасного агрегата составляет 2 литра в час при максимальном нагреве и 0,5 литра в час при поддержании температуры.

Фото: Печь на отработке

Как топить отработанным маслом

Чтобы во время эксплуатации не возникло чрезвычайных ситуаций, рекомендуется соблюдать все меры предосторожности во время топки установки. Например, нельзя оставлять изделие на сквозняке, а также нежелательно устанавливать рядом с устройством другие предметы.

Мнение эксперта

Игорь Лебедев

Эксперт нашего сайта. Более 10 лет в печном деле.Реализовал десятки различных проектов. Помогает делать контент нашего сайта интересным и полезным!

Задать вопрос

Важно! При несоблюдении правил во время топки конденсат, образовавшийся от испарения, может попасть вниз. Установка, работающая на масляной смеси, в таком случае может прийти в неисправность из-за образования взрывной смеси внутри емкости.

Для топлива желательно использовать только техническую смесь, агрегат нагревается за 5 минут. В нижний резервуар заливают жидкость на 2/3 бака, затем доливают немного бензина или растворителя 20-30 грамм. С помощью проволоки и фитиля аккуратно поджигают смесь и ждут, пока она разогреется. Принцип работы подразумевает образование устойчивого пламени, которое подпитывается кислородом. В вариантах с поддувом регулировка интенсивности горения происходит быстрее.

Отопительные устройства отлично подходят для гаража, для теплиц, для дома, для автосервиса. В продаже существуют и промышленные варианты, которые используют для отопления производственных помещений и просторных складов. Самые эффективные схемы устройств позволяют нагреть помещение до комфортной температуры за небольшой промежуток времени.

Печь на отработке своими руками

В магазинах отопления можно найти множество типов с горелкой, но некоторые умельцы предпочитают изготовить установку самостоятельно. Ее можно поставить в гараж, и она будет радовать владельца комфортной температурой в любое время года. Схема функционирования изделия остается такой же, в данном случае важно определиться с материалом, инструментами и типом изготавливаемой мини-печи.

Фото: Горелка на отработке

Как сделать печь на отработанном масле: комбинированный вариант

Вы делали печь на отработке своми руками?

Да, результатом доволен!Нет, не доводилось

Наиболее распространенным способом сделать такую печку своими руками – использовать комбинированный тип. Он подразумевает печку на отработке и дровах – в такой ситуации повышается теплоэффективность, здесь нет сложных узлов и процесс изготовления понятен новичку. Агрегат будет состоять из таких частей:

  • первичной камеры сгорания;
  • отверстия для подачи топлива;
  • вторичной камеры сгорания;
  • защитного кожуха.

Чтобы переделать дровяную буржуйку под комбинированный тип достаточно сделать специальную приставку к печи. Детали изготавливайте из оцинкованной стали, можно также использовать газовый старый баллон для нарезки цилиндрических баков. Такой способ считается самым доступным, так как требует минимум вложений. Многих интересует, какой расход топлива будет в этой конструкции: жидкости будет расходоваться меньше – 1 литр в час за счет использования дров.

С наддувом: нюансы изготовления

Фото: Печь на отработке с наддувом

Одна из отопительных схем —  использование наддува для улучшения функционирования. Здесь применяется специальный вентилятор, который подает воздух внутрь. Тогда пары обогащаются кислородом, происходит более интенсивное сгорание в верхней камере. Для изготовления используется любой сосуд закрытого типа, а также труба с проделанными сбоку отверстиями. Вентилятор устанавливается в верхней части устройства.

После заливки смеси, а также разжигания пламени, необходимо включить вентилятор, который будет нагнетать воздух. Вентилятор дополнительно обдувает раскаленную поверхность изнутри. В такой системе будет уместно сделать автоматическую подачу топлива.

Печь из газового баллона

Схема печи на отработке из пропанового баллона

Не менее простым способом изготовления является сооружение из кислородного баллона или . Чтобы приступить к работе, подготовьте дрель, рулетку, болгарку, напильник, а также железные углы трубки из материала толщиной не менее 2 мм. Пригодится и емкость на 10 литров для топлива.

Мнение эксперта

Игорь Лебедев

Эксперт нашего сайта. Более 10 лет в печном деле.Реализовал десятки различных проектов. Помогает делать контент нашего сайта интересным и полезным!

Задать вопрос

Совет! Перед тем, как использовать газовый баллон, его необходимо тщательно очистить от остатков продукта.

Процесс изготовления выглядит так:

  1. Зафиксируйте баллон в земле и сделайте срез верхушки с помощью болгарки – она послужит крышкой в дальнейшем.
  2. Нижнюю часть также срежьте – она послужит камерой.
  3. К нижней части приварите железные уголки – это будут ножки.
  4. Сделайте отверстие в верхней части баллона и прикрепите трубу – это будет дымоход.
  5. Диаметр трубы должен составлять не менее 10 см, длина – не менее 4 метров.
  6. Перфорируйте трубу с помощью отверстий на расстоянии по 10 см друг от друга.
  7. К вертикальной трубе приварите горизонтальную часть, она будет отводить дым в сторону.

Суть работы схож с функционированием систем Бабингтона, когда форсунка работает за счет дизельного топлива. Такую конструкцию еще называют пиролизной печью.

Печь капельного типа

Фото: Печь на отработке капельного типа

Стабильную и безопасную работу позволит обеспечить капельная подача отработанного масла. Их изготавливают из старых баллонов, а также металлических листов. Изделие делается по типу закрытого горения, так как в открытом исполнении топливо может воспламениться, что приведет к опасной ситуации.

Конструкция схожа с обычной установкой на отработке, только сверху монтируется небольшой резервуар, который подает ресурс капельно. Тепловая мощность устройства не превышает 12-14 кВт, а теплоотдача повышается за счет своевременной подачи жидкости.

Печь с водяным контуром

Фото: Печь на отработке с водяным контуром

Хороший вариант печи-котла – . Внутрь добавляется специальный теплообменник, который при работе нагревает жидкость. Водяные установки двухконтурного типа могут полностью отапливать жилой дом или производственные помещения. Систему заполняют антифризом, к ней также подключают циркуляционный насос. В верхней части можно предусмотреть съемную крышку для очистки сажи. Нижняя топочная камера должна иметь разную ось с верхней камерой. Конструкции с водой должны иметь бак для ее нагрева.

Мнение эксперта

Игорь Лебедев

Эксперт нашего сайта. Более 10 лет в печном деле.Реализовал десятки различных проектов. Помогает делать контент нашего сайта интересным и полезным!

Задать вопрос

Важно! Что делать, когда плохо горит печь на отработанном масле? В таком случае можно уменьшить теплоемкость, чтобы дать жидкости успеть разогреться.

Список популярных моделей печей

Большой спрос на установки, функционирующие с отработкой, порождает предложения на рынке. Хорошим качеством изделий может похвастаться компания Belamos –  производство Германия и Россия. Также можно выделить следующие варианты для эффективного отопления:

Емеля – калорифер на отработке с потребляемой мощностью 40 Вт, способна отапливать до 200 кв.м.;

Тепламос нт 612 – позиционируется как гаражная и подходит для небольших помещений;

Жар 25 – подходит для воздушного отопления горячим паром;

Master wa 33 – используется для обогрева промышленных помещений;

Поларус – агрегаты от компании Polarus имеют функцию регулировки мощности от 20 до 60 кВт;

Euronord at 306 – капельная конструкция с вентилятором обдува радиального типа;

Тайфун – отопительный прибор для гаражей, автосервисов и мастерских, тепловая мощность составляет от 4 кВт до 15 кВт;

Елочка – подходят для отопления малых помещений;

Thermobile at 306 – производство из России, для эксплуатации используется техническое или дизельное топливо;

Kronburg d15 – удобный прибор по доступной цене, использующий машинное масло;

Multeat plus – изделия производства из Новосибирска, отличаются бездымным сгоранием топливной смеси.

Некоторые модели фирмы Беламос уместно использовать для бани, они не дымят черным дымом, если придерживаться всех правил применения. Хорошо показали себя изделия Став из России.  Об особенностях использований устройств многие пользователи узнают из форума Термопортал: печи разнообразных производителей тщательно обсуждаются их владельцами, выделяя плюсы и минусы.

Отдельно можно выделить  – устройство функционирует в комбинации дров и масла. Чтобы переделать модель, можно организовать дверку в передней части установки для добавления жидкого компонента, а также смастерить резервуар. Печка Жучка отлично подходит для обогрева автосервиса, так как имеет небольшие размеры и малый расход топлива.

Готовые установки на отработке или модели, сделанные своими руками выгодны в использовании: они позволяют сэкономить средства, имеют небольшой расход ресурса и доступную стоимость. Сделать агрегат самостоятельно не составит труда, а прослужит такая модель долгое время.

Печь на отработанном масле своими руками видео

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Основные правила эксплуатации и обслуживания

Чтобы обезопасить себя при использовании самодельной печи, а также продлить срок службы конструкции, необходимо придерживаться некоторых правил:

  • запрещается заполнять жидким топливом нижнее отделение более чем на 66 процентов;
  • для розжига необходимо сначала воспламенить бумажный лист, после чего опустить его в нижний резервуар;
  • необходимый режим работы выставляется путем регулирования специальной заслонки;
  • при эксплуатации не допускается применять иные виды жидкого топлива, конструкция предназначена исключительно для отработки;
  • нельзя оставлять разожженную печь без присмотра на длительный промежуток времени;
  • следует избегать крепления конструкции к стенам строения и использования высоких подставок;
  • запрещается располагать печь непосредственно под полками или другими предметами, которые могут упасть;
  • не следует держать в непосредственной близости от отопительного устройства горючие вещества;
  • помещение, в котором будет эксплуатироваться печка, должно иметь хорошую вентиляцию;
  • в масло не должна попадать вода, в противном случае оно будет вспениваться и потихоньку выплескиваться наружу;
  • контактирующие поверхности помещения должны быть выполнены из негорючих материалов;
  • чистка внутренних частей конструкции допускается любым удобным способом;
  • не нужно доливать топливо после розжига, залитая порция отработки должна полностью выгореть.

Придерживаться следует примерно таких размеров

Конструкция должна подвергаться регулярной чистке

Как сделать агрегат из баллона – инструкция

Чаще всего в домашних условиях изготавливаются агрегаты из старых баллонов (кислородных, газовых, углеродных). Такие конструкции характеризуются длительным временем эксплуатации. Достигается это за счет толстых стен используемых емкостей. Прибор, смастеренный из баллона, способен без проблем отопить комнату площадью около 80–90 квадратов.

Баллонная печь не нуждается в подаче воздуха по принудительной схеме. В ее камеры сгорания горючее поступает по принципу самотека. При желании она легко приспосабливается для работы со стандартным водяным отоплением. Чертежи на подобные агрегаты имеются в достатке в интернете. Там же можно найти и массу советов по изготовлению аппаратов на масле. Вам нужно запастись газовым баллоном, трубой для установки дымохода (его длина для обычного гаража берется не менее 4 м), электрической дрелью, сварочным агрегатом, болгаркой.

Старый баллон для создания печи

Обратите внимание! Вам нужен бесшовный старый баллон объемом 50 л со стенками, которые имеют толщину около 1,5 см. Более толстые емкости обычно очень плохо прогреваются изнутри, а значит, испарения паров отработки в них не произойдет

Отопительный агрегат делается так:

  1. Срезаете болгаркой верхнюю часть баллона (1/4 от его длины).
  2. Привариваете сварочником стальные ножки к нижней части сделанной камеры. Длина таких опор – около 20 см.
  3. В верхней части нижнего отсека прорезаете отверстие (оно должно находиться сантиметров на 13 ниже отрезанного края баллона). В него затем помещаете трубу, которая сваривается с трубой-дымоходом (последняя устанавливается строго по вертикали и приваривается).
  4. В самодельном дымоходе прорезаете еще одну небольшую дыру, которую обязательно оснастить пластинкой (задвижкой) для регулирования объемов подачи воздуха.
  5. В верхней части (в той, которая была отрезана) емкости делаете отверстие (6–8 см по сечению). В него вы станете заливать топливо.

Порядок выполнения всех работ показан на видео. Думаем, у вас не возникнет затруднений с изготовлением агрегата. Еще один совет. К верхней части печки-баллона несложно присоединить небольшую площадку. На ней вы при работе аппарата сможете нагреть воды в кружке либо что-нибудь разогреть. Площадку делают прямоугольной или квадратной формы, вырезая соответствующую заготовку из листа стали, и приваривают к съемной части печи. Очень полезное улучшение агрегата, согласитесь.

Что такое отработка

Отработка – это техническое масло, которое используется внутри автомобильных моторов, сливаемое из них после окончания срока его эксплуатации. То есть, это стопроцентный нефтепродукт, в который добавляют различные присадки для увеличения срока эксплуатации трущихся между собой деталей автомобильного двигателя.

Под действием высоких температур и воздуха техническое масло теряет свои технические свойства. Поэтому его с определённой периодичностью меняют на новое. Именно слитое масло и называют отработанным или отработкой. Все масла, которые применяются в двигателях автомобилей любой марки, являются горючими веществами. Именно поэтому их часто и используют в качестве топлива.

Но сгорая в пламени, отработка оставляет после себя достаточно большое количество отходов, часть из которых токсична. Чтобы уменьшить концентрацию таких веществ, мастера придумали масляные печки, работающие на отработке, которые функционируют по принципу нагрева отработанного масла. Именно в процессе нагрева до высоких температур масло начинает распадаться на составляющие, часть из которых является горючими смесями. Они-то и сгорают в огне, выделяя огромную тепловую энергию. Конечно, присутствие кислорода в этом процессе обязательно.

Отработанное масло, слитое из картера автомобильного двигателя

Почему отработка?

Капельная подача топлива широко используется в теплотехнике, если требуется тепловая мощность прим. до 15 кВт. Принцип действия капельной печи прост: жидкое топливо капает в нагретый испаритель, в который подается первичный воздух. Каждая капля испаряется и частично сгорает тут же, поддерживая температуру испарителя. Остальные пары топлива поступают в камеру сгорания с притоком вторичного воздуха, где и сгорают полностью. Таким образом, в капельных печах осуществляется 2-х ступенчатое сжигание топлива. В отличие от печей с безнапорными горелками, где топливо греет до испарения только само себя, в капельных часть тепла от сгорания каждой капли расходуется на подогрев довольно массивного испарителя, что и определяет их меньшую экономичность. Но и способы минимизировать этот недостаток существуют, см. далее.

Предельная мощность капельной печи во многом определяется свойствами топлива: если, чтобы получить заданное количество тепла, топливо нужно пускать струйкой, печь становится пожаро- и взрывоопасной. Отработка в этом отношении хороша тем, что ее вязкость и поверхностное натяжение велики, т. е. капли отработки возможно получить частые и крупные. Существенно хуже по данным параметрам дизтопливо, хотя печку на отработке и дизеле сделать все же можно, см. далее. На легком жидком топливе капельные печи не делают – опасно. Мазут и нефтешлам слишком ценны как топливо, а источники тяжелых топлив промышленных масштабов стабильны, чтобы сжигать их как попало.

Средние показатели при заливке отработанного масла МГ-10 в печь весом 28 кг и габаритами 70х30х50 см таковы:

  1. Дымоход должен быть не меньше четырех метров.
  2. В дымоходе не должно быть горизонтальных поверхностей, это не так просто сделать.
  3. Чистить устройство при активном использовании придется раз в неделю.

Первый плюс – ее легко смастерить даже своими руками, для этого понадобится схема, представленная выше. Такая чудо печь довольно-таки экономична и экологична (ведь нет ни выбросов дыма, ни копоти). Главное преимущество в том, что она использует для своей работы отходы, отработанное масло, которое по идее должно утилизироваться.

Поломка устройства практически невозможна, ведь его части соединены сваркой, в системе нет сложных элементов, например форсунки, капельницы. В отличие от других некоторых отопителей, работает оно при любой температуре. Еще один момент: конструкция печи позволяет подключить к ней отопительную систему.

Температура в печке может регулироваться, на такой системе можно готовить пищу (просто поставьте посуду на верхнюю часть конструкции). Мобильность – еще одно достоинство, агрегат быстро разбирается, его перевозка не доставляет проблем. Пожаробезопасность – еще один плюс: так как печь сжигает только пары топлива, огонь не перерастет в пламя.

Арсений Петрович Дмитриенко

Эта конструкция имеет много кардинальных отличий от предыдущей. Перфорированная труба помещена внутрь стального корпуса из старого баллона или трубы. Масло попадает в первичную камеру сгорания небольшими порциями в виде капель. Для более высокой эффективности работы устройство оборудуется вентилятором для дополнительного наддува. При этом оно может работать и без него, но в трубе необходимо будет проделать ещё несколько отверстий, чтобы улучшить естественную тягу.

Печь-капельница отличается сложной конструкцией для новичков

Единственный большой недостаток такой конструкции — сложное производство для начинающих мастеров. Для изготовления печки на отработке с наддувом чертежи играют большую роль, но не решающую. Дело в том, что конструкцию нужно изготавливать под определённые условия эксплуатации, поэтому потребуются неоднократные доработки.

В печах с наддувом струя пламени постоянно бьёт в одно место, поэтому корпус в этом месте может достаточно быстро прогореть, если не изготовить его из высококачественной толстой стали.

Но есть и множество достоинств:

  1. Печка с наддувом полностью безопасна, так как процесс горение осуществляется исключительно в закрытой ёмкости.
  2. Расход масла небольшой. Хорошо настроенный агрегат сжигает до полутора литров масла за один час работы для обогрева 100 квадратов.
  3. Перевернув корпус изделия, можно переделать его на котёл с водяной рубашкой.
  4. Подача топлива и мощность можно отрегулировать.
  5. Чистить конструкцию довольно удобно.
  6. Дымоход может быть любой высоты.

Печь с расширительным бачком

 Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

Печь с расширительным бачком

Как мы уже выяснили, доливать масло в процессе работы печи запрещено. Увеличивать объема бака тоже нет смысла – вряд ли он сможет разогреться как следует. Таким образом, обеспечить непрерывную дозаправку можно только одним способом – с помощью пристройки расширительного бака.

Работа подобного устройства основана на простейшем принципе сообщающихся сосудов. Как только уровень масла снижается, в камеру из бака начинает поступать новая доза топлива. Для регулировки его подачи в трубопроводе предусматривается специальный клапан.

Основное достоинство таких устройств заключается в доступной стоимости топлива и экономичности агрегата, так как отработанное масло является отходом производственной деятельности. Помимо этого, к преимуществам печей такого типа относят:

  • надежность устройства обеспечивается простотой конструкции;
  • крайне низкие температуры окружающей среды не влияют на работу печи;
  • высокая скорость нагрева помещений;
  • наличие возможности отопление больших площадей при создании водяного контура;
  • полная автономность аппарата от электричества и газа;
  • нет необходимости в разработке проектной документации и согласований в соответствующих инстанциях;
  • конструкция печи дает возможность готовить на ней пищу;
  • используемые материалы при сборке конструкции могут быть бывшими в употреблении;
  • малые габариты узлов и компактность печи в целом позволяют без труда транспортировать ее;
  • отсутствие открытого огня снижает уровень опасности, возникновения возгорания.

К недостаткам масляных печей можно отнести:

  • обязательно необходимо обустройство дымохода. Важным условием при этом является сооружение его таким образом, чтобы отсутствовали горизонтальные участки, а длина его была более четырех метров;
  • отопительный агрегат требует постоянной очистки. Это условие касается резервуара и дымохода.

Изготовление печи

Основная часть печки состоит из двух труб — внешней и внутренней. Внешнюю трубу, внутри которой горит масло, сделал из трубы диаметром 160 мм.

Сбоку приварен отрезок трубы диаметром 100 мм для соединения с дымоходом. Дно сделал из листа 2 мм.

Внутренняя труба, через которую поступает воздух имеет диаметр 60 мм, дно сделал из листа 4 мм, крышка из листа 2 мм.

В большую трубу ставится чашка, в которую подается масло. Сделал из листа 4 мм.

Чтобы доставать чашку из трубы, сделал специальную кочергу.

Масло в чашку подается через трубку, для этого сбоку вварил кусок водопроводной трубы с резьбой, в который ввинчивается теплозащитная направляющая для трубки:

Для всего этого из квадратной трубы сварил раму:

Обшил ее оцинковкой и закрепил зиловскую улитку для обдува печки и блок питания для нее.

Блок питания собрал в корпусе сгоревшего БП от компьютера. Выкинул из него все потроха и воткнул трансформатор от дохлого бесперебойника и выпрямитель.

У трансформатора 2 вторичные обмотки по 7 вольт. Вставил переключатель, могу подавать на вентилятор 7 или 14 вольт для регулировки обдува.

Подача масла идет самотеком из бачка, сделанного из баллона от фреона. По шлангу капает в воронку, откуда через тонкую стальную трубку (топливная 8 мм) попадает в печку.

Скорость подачи регулируется краником на баллоне.

Дымоход сделал из той же трубы 100 мм, продлил его водосточной из оцинковки, а дальше — асбестоцементная. Общая высота дымохода около 4 метров.

После нескольких часов работы печки образуется небольшой слой копоти на стенках и зола в чашке. Всё очень легко и быстро чистится.

Чертежи печи на отработке.

С первого запуска печки мне казалось, что она должна греть намного лучше.
Давал больше масла — начинала захлёбываться и нестабильно работать. Пробовал ставить наддув в камеру сгорания — не помогает.

Оказалось, что для эффективной работы печке нужно поступление воздуха еще и с нижней части дымохода!

Как только я приоткрыл нижнюю крышку (она съемная для удобства чистки дымохода), сразу же печка перестала захлебываться и стабильно заработала с характерным гулом. А температура в гараже прямо на глазах пошла вверх.

Поэтому доделал крышку — пропилил отверстие и сделал регулируемую заслонку:

Привинтил заслонку болтом, а для того, чтобы плотно прилегала, подпружинил пружиной и шайбой от солдатиков с волговских тормозов))

Теперь печка шпарит так, что жарко становится. Без проблем прогревает гараж до 20 градусов. Дверь можно не закрывать!

Но такая температура мне не нужна, нагреваю до 15, а потом перевожу печку в экономичный режим для поддержания тепла.
В режиме интенсивного прогрева уходит примерно литр масла в час, в слабом режиме — где-то 0,5 литра.

В общем, результатом своих трудов я полностью доволен. Мощности печки вполне хватает для моего гаража, она компактная, не требует постоянного внимания, быстро прогревает гараж и быстро гасится.

Вместо улитки поставил вентилятор от жигулевской печки. От него к печке свернул трубу из алюминиевого листа. Такая система работает тише и более эффективно обдувает печку.
В бачок вварил трубу с краном — для лучшей регулировки подачи масла. Старый кран использую для слива отстоя из бачка. И еще сварил воронку вместо пластмассовой.

Автор самоделки: Глеб из г. Минск. Беларусь.

Эрзац-фитиль

Подача по каплям очень удобна даже при модернизации других систем и переводе их на отработку. Скажем, такой капельницей часто дополняют обычные «буржуйки» — примитивные металлические печки, рассчитанные на дрова. При этом отработка подается непосредственно на топливо, и получается эффект стеариновой свечи. Дрова в этом случае играют роль фитиля, а роль паров стеарина достается отработке. Увеличивается теплоотдача конструкции, расход твердого топлива заметно снижается. И с точки зрения горения масло усваивается неплохо — никакой сажи и копоти на выходе из трубы.

Из этой цепи дрова можно вовсе исключить. Роль распределяющей поверхности тогда стоит доверить кирпичной крошке. Неплохо ведет себя крошка из огнеупорного шамотного кирпича марки ША или бакора. Чуть хуже по результату — их красный керамический собрат. Также реально вместо кирпича наполнить чашу мотком шнурового асбеста. Но его поры быстро забьются и перестанут работать в оптимальном режиме. Хотя, если быть справедливым, то и кирпичной крошки хватает ненадолго — примерно день работы печи. А потом чашу следует очистить от старой крошки и заполнить свежей.

Такая фитильная система несовершенна, но позволяет легко модернизировать старые печи и перевести их на отработку. Просто на под топки ставится чаша с фитильным наполнителем, к которой подводится игла питающей системы. И все, печь начинает успешно работать на отработке.

Принцип работы печки на отработке

Гореть отработка, а ведь было определено, что это тяжёлое, загрязнённое масло, будет плохо. Поэтому его надо расщепить. Есть два способа: с помощью кислорода, то есть провести окисление, или способом нагрева. Первый вариант отбрасывается сразу, потому что это затея не на бытовом уровне.

Сам процесс расщепления называется пиролизом. Самый простой метод – использовать горение самого топлива. При этом надо отметить, что пиролиз – процесс саморегулирующийся и самоподдерживающийся. Но перед тем как он начнётся, необходимо отработку нагреть до температуры +400°С, чтобы она стала выделять горючие пары. Как только это произойдёт, пиролиз начнёт сам себя поддерживать и контролировать. И это очень хорошо.

Принцип работы печки на отработке с пиролизным процессом

Поэтому обогреватель, на отработанном масле работающий, − это несложная конструкция. Во всяком случае, не сложнее обычной кастрюли. Потому что, по сути, это ёмкость, в которой нагревают топливо. Именно в ней и происходят пиролизные процессы. Основная конструктивная особенность такого агрегата – труба с множеством сквозных отверстий. Именно по ней поднимаются горючие пары, а через отверстия внутрь поступает свежий воздух, обогащая пары кислородом. Эта смесь и сгорает в верхней камере, выделяя тепловую энергию.

Недостатки принципа сжигания отработанного масла для его же нагрева

Как показывает практика, именно такую печь на отработке устанавливают в гаражах. Но у этой конструкции есть серьёзные недостатки:

  1. Этот прибор работает с открытым пламенем, что недопустимо в помещениях, где хранятся нефтепродукты.
  2. Металлическая поверхность печки нагревается докрасна. То есть, такой агрегат – это высокая вероятность ожогов и пожаров.
  3. Если кто-то хочет получить высокую тепловую мощность печи, то это не тот вариант. Такие нагреватели могут выдавать тепло не более 15 кВт.
  4. Самостоятельно остановить горение топлива в этой конструкции не получится. Оно должно полностью выгореть.
  5. Тушить порошковым огнетушителем такую печь нельзя. Порошок, попавший на раскалённый металл, тут же взрывается. Поэтому только углекислотные огнетушители.

Поэтому очень важно понимать, что сделанная своими руками печь на отработанном масле – это в первую очередь сварная конструкция. Никаких сборочных креплений

Как избежать недостатков

Итак, самая опасная часть печки – резервуар, в котором нагревается отработка. Поэтому идеальный вариант – избавиться от него. Эта проблема давно решена на уровне промышленных котлов, работающих на мазуте. Для чего используются специальные горелки. Именно в них совмещают сразу несколько процессов сгорания топлива, а именно: пиролиз, сгорание и дожиг.

Когда стоит задача изготовления своими руками горелки на отработке, чертежи для многих мастеров не нужны. Потому что конструкция её не очень сложная, хотя специфика изготовления достаточно тонкая. Есть несколько конструктивных исполнений горелок.

Самый простой вариант такой горелки – пламенная чаша. По сути, это тарелка, разогретая до максимальной температуры, на плоскость которой капает отработанное масло. Топливо просто вспыхивает и тут же сгорает. Стопроцентный эффект. Основная задача – разогреть тарелку до требуемой температуры.

Но, как показывает практика, такие горелки всё равно до конца отработку не сжигают. Поэтому чащу дополняют трубой с отверстиями, где происходит смешивание остатка горючих паров с кислородом. И всё это дожигается в верхней камере сгорания.

Печь с дожиговой камерой и вторичным воздухом

Печи с дожиганием топлива в особой камере лишены недостатков фитильных. Для простоты объяснения их принципа действия, рассмотрим каждый узел по отдельности.

Представим себе некую металлическую емкость — что-то вроде коробки из-под обуви, только из металла. Сама она будет служить топкой, а ее дно — испарительной чашей.

В крышке коробки прорезают два отверстия. На одном из них крепят патрубок. Второе закрывают сдвижной шторкой или дверцей-лючком на шарнире. Шарнирная дверца нужна для разжигания печи, визуального контроля процессов внутри топливника и регулировки объема вторичного воздуха.

Отработка в такой камере будет сгорать, но не до конца. Часть ее от тепла, полученного за счет все того же неполного сгорания, расщепится на более легкие соединения. Так что, продукты сгорания и распада отработки уйдут в патрубок, на который надета вертикальная толстостенная труба со множеством сквозных отверстий в стенках — дожигатель. Хотя его с таким же успехом можно назвать и смесителем.

Отверстия в стенках дожигателя нужны для подвода вторичного воздуха — теперь его требуется избыток для сгорания испарившейся отработки и продуктов пиролизного распада.

На выходе из дожигателя, на пути горячих газов ставят стальную пластину. Иногда ее зовут рассекателем, но на деле такая перегородка работает как разделитель, отгораживающий зону кислородного горения от объема, в котором уже задействованы окислы азота (азотные соединения довольно капризны и ядовиты). Конечно, этой пластиной можно и пренебречь, но тогда сгорание получится менее полным, а выхлоп будет более токсичным. Камера, в которой стоит эта перегородка, носит название вторичной.

Стоит отметить, что для обогрева палаток или небольших объемов иногда собирают мини-версии таких печей. Главное их отличие заключается в отсутствии вторичной камеры. Но, чтобы сгорание происходило все же максимально полно, конфигурация основных элементов немного изменена.

Для обеспечения нужных условий на топливник ставится увеличенная труба дожигателя. В первую очередь, увеличена его высота — порядка метра против прежних 40–50 сантиметров. В таком случае, для азотного окисления отводится уже верхняя часть дожигателя. А чтобы все процессы успевали завершиться в этом объеме и не уходили в трубу, скорость потока резко сокращают, для чего у дожигателя на входе и выходе делают воронкообразные расширения. Проходя через относительно тесный переход из топливника и попадая в расширенный объем дожигателя, газы резко сбавляют скорость, что позволяет и химическим реакциям пройти в полном объеме.

После вторичной камеры (или расширенного дожигателя) все еще горячие газы направляются в трубу. Но температура их высока, поэтому та нагревается очень сильно. Чтобы снять с конструкции больше тепла, трубу обычно стараются пустить на какое-то время горизонтально — для более полного теплообмена.

Второй вариант решения проблемы — установка на входе в трубу теплообменника в виде развитого оребрения (как у радиатора) или монтаж принудительного вентилятора, улучшающего и съем тепла с тела печи, и конвекцию в помещении

Важно понимать, что устанавливать теплообменники или системы интенсивного обдува на вторичную камеру или дожигатель нельзя!

Запуск печи

Выше уже сказано неявно, что запускать капельную печь нужно медленно и плавно. Обычно для этого используют факел из спицы с кусочком поролона или тряпочкой: пускают капель, подставляют факел. Когда промокнет, ждут, пока в чашу не накапает лужица, поджигают факел, а им масло.

Есть способ запуска капельной печи куда удобнее и безопаснее: ком туалетной бумаги, пропитанный тем же маслом. Его кладут в чашу, поджигают и не спеша регулируют капель, не заботясь более о растопке. Туалетная бумага почти чистая целлюлоза, она сгорает без остатка. Этим способом давно уж греются туристы в палатках: рулон вставляют в печку-щепочницу, поливают полстопарем спирта (который тоже сгорает без остатка), или целым ее, родимой, и поджигают сверху. Тепла выделяется много, а ничтожное количество пушистой золы можно просто выдуть. В печи она вылетит в трубу.

Список источников

  • HomeMyHome.ru
  • sam-stroitel.com
  • clubpechnikov.ru
  • krrot.net
  • cotlix.com
  • remoskop.ru
  • homius.ru
  • small-house.ru
  • seberemont.ru
  • kaminguru.com
  • teplosten24.ru

схема, устройство, чертежи масляной печки > Домашнее инженерное оборудование

Количество автомобилей на наших дорогах растет из года в год. Повышается и уровень вредных выхлопных газов в атмосфере, увеличивается масса изношенных шин и запчастей на свалках. Однако, один вид автомобильных отходов все же может принести реальную пользу. Это отработка масла из двигателя и прочих узлов и агрегатов, применяющаяся многими автолюбителями и даже домовладельцами в качестве энергоносителя для обогрева гаражей и домов. Главную роль здесь играет печь на отработанном масле, чаще всего – самодельная. Цель нашей статьи – рассказать об устройстве подобных печек и способах их изготовления в домашних условиях.

Печь на отработке для гаража

В широких кругах автовладельцев этот простой агрегат хорошо известен. С его помощью можно успешно отапливать небольшие помещения, где нет высоких требований к чистоте или эстетике. Это гаражи, небольшие дачные домики, мастерские и прочие аналогичные строения.

Показанные  на рисунке самодельные печи на отработанном масле имеют следующие достоинства:

  • простота конструкции и дешевизна;
  • нетребовательность к качеству топлива;
  • хорошая теплоотдача;
  • отопитель спокойно переносит периодические растопки в зимнее время;
  • компактность и мобильность;
  • отсутствует необходимость проведения монтажных работ.

Для того чтобы простая масляная печка функционировала надежно и устойчиво, требуется только одно — дымоходная труба с хорошей тягой.

Из недостатков необходимо отметить низкий КПД самого агрегата и присутствие неприятного запаха паров масел, появляющихся на некоторых режимах работы. Также стоит отметить разные загрязнения в виде пятен на полу или одежде, неизбежно возникающие при прямом контакте с автомобильной отработкой. Впрочем, повысить эффективность работы печки вполне по силам каждому домашнему мастеру, об этом будет сказано ниже.

Устройство и принцип работы печки

Агрегат состоит из двух бачков – верхнего и нижнего, соединенных между собой перфорированной трубой. При этом верхний бачок смещен относительно поперечной оси нижнего. В идеале форма этих емкостей – цилиндрическая, но, как показывает пpaктика, печка с прямоугольными бачками работает ничуть не хуже. Для установки на пол конструкция имеет ножки. Ниже на схеме показано устройство печи:

Аппарат работает по принципу пиролизного сжигания тяжелого топлива. Как известно, температура воспламенения машинного масла достаточно велика, поэтому в домашних условиях можно его сжечь, если только обратить в пары. Чтобы этого достичь, нижний бак заполняется отработкой через воздушное отверстие примерно наполовину, после чего производится розжиг. Тут не обойтись без легкого топлива наподобие бензина или растворителя.

Горение бензина вызывает нагрев отработанного масла и его испарение, вследствие чего пары воспламеняются и печка постепенно переходит в рабочий режим. В нижнем баке, являющимся одновременно камерой сгорания, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса регулируется заслонкой, перекрывающей поток воздуха. Расход топлива на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.

Самодельный отопитель на отработанном масле оборудован вертикальным газоходом с множеством отверстий для прохода вторичного воздуха. Попавшие в перфорированную трубу продукты горения вперемешку с масляными парами успешно дожигаются в ней, а также внутри верхнего бачка. Затем дымовые газы огибают перегородку и покидают печь через патрубок дымохода. Их температура достаточно велика, и чтобы не потерять львиную долю тепла вместе с газами, рекомендуется выполнить такие мероприятия:

  • проложить дымоходную трубу вдоль стены через все отапливаемое помещение с уклоном в сторону печи, способ проверенный, стенки трубопровода отдают много тепла в прострaнcтво комнаты;
  • сразу за патрубком газохода установить водяной контур – экономайзер, подключив к нему пару отопительных батарей и небольшой бак – аккумулятор.

 Печь на отработке с водяным контуром может работать лишь в условиях постоянного обогрева здания. В случае периодического протапливания систему придется заполнить антифризом. Зато КПД установки вырастет с безнадежных 40%, как у буржуйки, до оптимистичных 50—55%.

Как изготовить?

Любой домашний мастер, владеющий техникой и приемами сварочных работ, может спокойно и быстро изготовить этот незамысловатый агрегат. Вначале следует сделать заготовку материалов, ориентируясь на чертежи печи, работающей на отработанном масле:



Следуя столь подробному руководству, остается только взять и выполнить сборку заготовленных деталей. Для работы потребуется стандартный набор инструментов и приспособлений:

  • сварочный аппарат;
  • угловая шлифовальная машина;
  • дрель с набором сверл;
  • комплект слесарного инструмента;
  • измерительные приспособления.

По окончании сборки важно проверить обе емкости на герметичность и качество сварочных швов, поскольку масляная отработка со временем может просочиться через мельчайшие дефекты и поры. Выполнить это своими руками несложно, существует множество способов. Можно промазывать швы керосином и определять наличие дефектов визуально, либо намыливать стыки и подавать внутрь баков сжатый воздух.

Чтобы обогревать помещения средней площади, мощность масляной печи нужно увеличивать, предложенной выше простой конструкции будет недостаточно. Используя этот принцип работы, мощность нельзя наращивать бесконечно, но все же варианты есть. Например, печь с двумя камерами дожигания, отдельным топливным баком и выдвижной топкой, что представлена ниже:

Масляная печь с принудительным нагнетанием воздуха

Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

  • большая мощность;
  • высокий КПД сжигания топлива;
  • можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;
  • экономичность.

Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

Конструкция печи с наддувом

Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

Совет. Данная конструкция печи имеет одну особенность: от сильного пламени низ сосуда раскаляется докрасна. Когда нужно обогревать одно помещение, то напротив этой зоны снаружи ставят вентилятор обдува. Если же речь идет об отоплении дома, то печь снабжают водяной рубашкой.

Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

Рекомендации по изготовлению

Чтобы сделать печь на отработке с наддувом, проще всего взять старый баллон из-под пропана. В нем надо вырезать проемы для дверцы и дымохода, а также врезать трубу для подачи воздуха. Диаметр последней не имеет решающего значения, в нашем случае подойдет размер 50 мм. Отверстия в трубе надо проделать диаметром 9 мм по такой же схеме, как и в обычной печке. Кроме того, придется отрезать верх баллона и выполнить крышку с уплотнением из асбестового шнура. Для удобства не помешает приварить к ней ручки. Как это все реализовано на пpaктике, можно посмотреть на видео:

Чтобы печь на отработке, сделанная своими руками, могла работать в разных режимах и поддавалась регулировке, ее снабжают соответствующей автоматикой. Для этого приобретают контроллер с датчиками температуры и связывают его по схеме с вентилятором. Тогда появится возможность устанавливать необходимую температуру нагрева и управлять ею, снижая при необходимости производительность нагнетателя.

Для справки. Зачастую такая конструкция изготавливается без принудительной подачи воздуха. Работа агрегата полностью зависит от силы тяги в дымоходе, а регулирование происходит вручную, заслонкой.

Заключение

Нельзя сказать, что самодельная масляная печь – это очень простое устройство и сделать его раз плюнуть. Но, с другой стороны, никаких особенных сложностей здесь нет, серьезно повозиться придется лишь с наддувной версией печи на отработке. Много времени отнимет изготовление водяной рубашки или теплообменника на дымоход, да еще монтаж и настройка автоматики.

Терморегулятор для газового котла: подключение и принцип рабты

С помощью терморегулятора для настенного газового котла можно регулировать температурный режим в помещении….

19 09 2022 13:31:36

Как выбрать циркуляционный насос для отопления частных домов, принцип работы и расчет производительности насоса

Рекомендации, как выбрать циркуляционный насос для системы отопления. Принцип работы агрегатов, выполнение расчетов их производительности и напора….

18 09 2022 18:22:13

Сайдинг Vox (Вокс): описание, технические хаpaктеристики, комплектация, схемы монтажа, преимущества и недостатки

В данной статье вы узнаете что представляет из себя сайдинг Vox (Вокс), каких он бывает видов, узнаете его технические хаpaктеристики и комплектацию, а так же увидите фото схем монтажа сайдинг-панелей.

17 09 2022 3:38:54

Что такое конденсационный газовый котел

Конденсационный газовый котел состоит из трех контуров, которые позволяют смешивать в системе горячую и холодную воду, из-за чего начинается процесс конденсации на поверхности теплообменника….

16 09 2022 18:44:53

Выбираем газовый счетчик СГК-4 Владимир: левый, правый и его аналоги

Обзор газовых счетчиков СГК Владимир ВПО Точмаш. Межповерочный интервал, направление: газа: СГК-4 левый или правый. Технические хаpaктеристики, срок эксплуатации, паспорт, принцип действия и устройство. Аналоги с резьбой М30*2….

15 09 2022 14:14:46

ТОП-10 лучших аккумуляторных газонокосилок: рейтинг 2019 года и какое самоходное устройство выбрать

Из данной статьи вы узнаете о лучших моделях аккумуляторных газонокосилок и ознакомитесь какую самоходную выбрать. Обзор ТОП-10 устройств с описанием хаpaктеристик, достоинств и недостатков.

14 09 2022 9:33:53

Устройство плоской кровли частного дома: план конструкции, а так же технология монтажа крыши из мягкой кровли в разрезе

В данной статье вы узнаете каково устройство плоской кровли, как проводится монтаж и строительство мягкой кровли, а так же вы увидите план конструкции крыши в разрезе, мы расскажем вам о том, как сделать плоскую эксплуатируемую крышу своими руками, какие материалы потребуются для покрытия и что входит в состав и схему крыши из наплавляемых материалов или деревянных балок….

13 09 2022 12:11:44

Отопление сжиженным газом загородного дома газовыми баллонами

Как осуществляется отопление сжиженным газом в баллонах частных домов или коттеджей. Общая информация об использовании углеродистых газов для обогрева помещений….

12 09 2022 12:16:34

ТОП-12 лучших перфораторов Metabo: рейтинг 2019 года аккумуляторных устройств, хаpaктеристики и отзывы профессионалов

Из данной статьи вы узнаете о лучших перфораторах Metabo и как выбрать прибор, а также ознакомитесь с техническими хаpaктеристиками устройств. Обзор ТОП-12 аккумуляторных моделей и отзывы профессионалов….

11 09 2022 10:43:32

Чем закрыть батареи отопления в доме

Чем закрыть батареи отопления. Экраны для радиаторов отопления из мдф, металлические, деревянные, пластиковые. Основные виды экранов для радиаторов. Преимущества и недостатки экранов….

10 09 2022 18:21:33

Виды фасадной плитки: бетонная, под дерево, терpaкотовая, битумная, гибкая, полимерпесчаная, под мрамор

В данной статье вы узнаете о таких видах фасадной плитки как: бетонная, под дерево, терpaкотовая, битумная, гибкая, полимерпесчаная, под мрамор, мы подробно расскажем вам о их преимуществах и недостатках и предоставим фото каждого из видов….

09 09 2022 8:38:18

Водонагреватель накопительный электрический : как выбрать правильно

Строение водонагревателя. Преимущества водонагревателя накопительного типа. Принцип работы накопительного водонагревателя. Основные типы водонагревателей….

08 09 2022 19:16:48

ТОП-12 лучших накопительных электрических водонагревателей (бойлер) 100 литров: рейтинг 2019 года и правильный выбор плоских моделей

Из данной статьи вы узнаете о лучших накопительных электрических водонагревателях (бойлер) 100 литров и ознакомитесь с популярными производителями, а также как выбрать плоский ил горизонтальный прибор. Обзор ТОП-12 моделей с описанием достоинств и недостатков….

07 09 2022 18:57:23

Как работает двухконтурный газовый котел: описание устройства и подключения

Схема устройства и работа двухконтурных газовых котлов ? Разновидности отопительных агрегатов с приточным нагревателем….

06 09 2022 22:44:50

Газовый котел Protherm Рысь: устройство, параметры насоса, аксессуары, а также инструкция и отзывы владельцев

В данной статье вы познакомитесь с газовыми котлами Protherm Рысь, узнаете о его устройстве, параметрах насоса, найдете полезные аксессуары для данного прибора, а также ознакомитесь с инструкцией по эксплуатации и отзывами владельцев.

05 09 2022 13:27:14

Как выбрать мойку высокого давления для авто: виды, обзор моделей, технические хаpaктеристики, плюсы и минусы

Из данной статьи вы узнаете как выбрать мойку высокого давления для автомобиля и ознакомитесь с ее техническими хаpaктеристиками. Обзор моделей с описанием отличительных особенностей….

04 09 2022 13:41:32

Воздушный клапан для отопления, спуск воздуха из системы

Рекомендации, как выбрать автоматический или ручной воздушный клапан для отопления. Хаpaктеристики воздухоотводчиков, их назначение в отопительной схеме….

03 09 2022 19:16:56

Фасадные бетонные панели: плюсы и минусы, технические хаpaктеристики, как монтировать панели из бетона под кирпич

В этой статье мы поговорим о фасадных бетонных панелях, их плюсах и минусах, технических хаpaктеристиках. Расскажем, как монтировать панели из бетона, имитирующих кирпич и многое другое.

02 09 2022 2:35:25

Какой фильтр для воды лучше выбрать

Как правильно выбрать фильтр для воды, система фильтров для очистки воды, фильтр очистки воды проточный, фильтр грубой очистки на воду ……

01 09 2022 20:19:57

Какой напольный газовый котел выбрать для отопления частного дома

Что необходимо учитывать при выборе напольного газового котла для отопления частного дома….

31 08 2022 12:46:41

Котлы для бани на дровах: рекомендации по выбору, устройство, установка

Как правильно подобрать котел для бани на дровах: сравнение стальных и чугунных отопительных установок, рекомендации эксперта, видео….

30 08 2022 0:35:50

Энергосберегающие системы отопления частного дома

В чем состоит энергосберегающее отопление частного дома с точки зрения эффективности работы источников тепла. Являются ли нагреватели нового образца энергосбер.

29 08 2022 6:31:23

Пpeдoxpaнительный клапан для бойлера косвенного нагрева с ручкой спуска, установка, регулеровка

Как работает пpeдoxpaнительный клапан для бойлера. Устройство изделия, рекомендации по выбору. Как правильно установить клапан в обвязке водонагревателя….

28 08 2022 21:26:14

Карнизная планка для кровли: монтаж, размеры, как правильно установить защиту своими руками

В этой статье мы поговорим о карнизной планке для кровли: как правильно установить карнизный свес на крыше своими руками с помощью инструкции по монтажу, размерах элемента и его защитных функциях + подробные фото…

27 08 2022 7:54:35

Настенные электрические радиаторы отопления

Рекомендации по выбору настенных электрических радиаторов для отопления частного дома или квартиры. Преимущества и недостатки электрических обогревателей….

26 08 2022 6:48:29

Расчет металлочерепицы на крышу: онлайн калькулятор, который поможет рассчитать количество листов на крышу

Как рассчитать металлочерепицу для кровли? В этом вам поможет наш онлайн калькулятор расчета металлочерепицы на крышу, который не только посчитает вам количество листов для крыши, но так же рассчитает стропильную систему и схему обрешетки.

25 08 2022 23:30:30

Экономное отопление частного дома без газа и электричества

Какое выбрать экономное отопление частного дома без газа и при отсутствии электроэнергии. Обзор альтернативных энергоносителей и оборудования ….

24 08 2022 10:52:31

Газовый котел Ferroli Domiproject F24 D: инструкция по эксплуатации, устройство и технические хаpaктеристики

В данной статье вы узнаете, что из себя представляет газовый котел Ferroli Domiproject F24 D, мы предоставим вам его технические хаpaктеристики, устройство и инструкцию по эксплуатации….

23 08 2022 17:53:26

Планка примыкания верхняя и нижняя: монтаж узла примыкания кровли к стене здания или дымоходу

В этой статье вы узнаете, что из себя представляет верхняя и нижняя планка примыкания, а также как произвести монтаж узла примыкания кровли к парапетам, стене здания, односкатной крыше и печной трубе. Рассмотрим устройство примыкания к дымоходу и вентшахте….

22 08 2022 21:24:11

Как выбрать газовую колонку для квартиры

Рекомендации, как выбрать газовую колонку в квартиру или частный дом. Виды проточных водонагревателей, критерии их выбора….

21 08 2022 0:21:27

Гофрированная труба из нержавеющей стали для отопления и водоснабжения

Гофрированная труба из нержавеющей стали: виды, свойства, технические хаpaктеристики. Область применения: для отопления, водоснабжения, теплого пола. Преимущества и недостатки….

20 08 2022 18:36:59

Глина для кладки печей: приготовление, соотношение глины и песка

Как добывается и приготавливается глина для кладки печей. Правильный подбор пропорций, проверка на жирность и текучесть. Замешивание шамотного раствора….

19 08 2022 10:26:55

Геотермальное отопление своими руками для частного дома: монтаж, принцип работы, геотермальные тепловые насосы

Что собой представляет и как функционирует геотермальное отопление частного дома. Виды гелиосистем, сфера их применения. Общие рекомен. по устройству отопления….

18 08 2022 1:27:13

Клинкерный кирпич для фасада: достоинства и недостатки, размеры, технология облицовочных работ + фото домов

В данной статье вы узнаете, что из себя представляет облицовочный клинкерный кирпич для фасада, узнаете его размеры и технические хаpaктеристики, а так же мы покажем вам фото домов с фасадным клинкерным кирпичом….

17 08 2022 22:59:19

ТОП-10 лучших напольных газовых котлов: рейтинг моделей 2019 года, плюсы и минусы, технические хаpaктеристики и отзывы покупателей

В данной статье вы сможете ознакомится с рейтингом ТОП-10 лучших напольных газовых котлов для отопления, узнаете про его технические хаpaктеристики, достоинства и недостатки, а так же мы расскажем вам о конденсационных видах и предоставим отзывы….

16 08 2022 22:36:40

Как спрятать трубы в стену

Как спрятать трубы в стену, зашивка труб в стену, как спрятать трубы в ванной, спрятать трубы отопления,как выполнить монтаж трубы . …..

15 08 2022 7:52:28

Пена для утепления стен дома: нанесение жидкой монтажной пены в баллонах своими руками, теплоизоляция стен внутри и снаружи

Плюсы и минусы пены для утепления стен дома: нанесение ппу и жидкой монтажной пены в баллонах своими руками или как правильно произвести теплоизоляцию стен изнутри и снаружи….

14 08 2022 2:40:41

Утепление балкона своими руками: технология утепления стен, пола и потолка на балконе

Чем и как правильно выполнить утепление балкона. Наружная и внутренняя теплоизоляция – описание технологии и советы по проведению работ….

13 08 2022 12:21:44

Дымоходы из нержавеющей стали для котлов: установка своими руками, гибкие дымоходы из нержавейки

Как правильно подобрать обычный или гофрированный дымоход из нержавеющей стали. Правила монтажа дымоходов, рекомендации по стыковке и утеплению….

12 08 2022 6:48:11

Циркуляционные насосы Grundfos: обзор, модельный ряд, технические хаpaктеристики

Подбор циркуляционного насоса Grundfos UPS 25-40, UPS 25-60, UPS 25-80, UPS 32-40, UPS 32-60, UPS 32-80: технические хаpaктеристики, цена, устройство, отзывы. Насосы Alpha2 и Alpha3….

11 08 2022 9:42:26

Чем хороша декоративная штукатурка Короед: технология нанесения, расход

Декоративная штукатурка Короед для внутренней отделки стен. Технология нанесения штукатурки. Фото в интерьере и видео. Расход штукатурки на 1 м2 и цена….

10 08 2022 6:44:59

ТОП-15 лучших накопительных водонагревателей (бойлер) Ariston: рейтинг 2019 года, виды устройств, как выбрать и отзывы покупателей

Из данной статьи вы узнаете о лучших накопительных водонагревателях (бойлер) Ariston и на что обратить внимание при покупке устройства. Обзор ТОП-15 моделей с описанием достоинств и недостатков и отзывы покупателей….

09 08 2022 22:21:23

Двухконтурный газовый котел Bosch: инструкция по эксплуатации настенной модели и отзывы пользователей

В данной статье вы узнаете о достоинствах и недостатках двухконтурных настенных газовых котлов Bosch, а так же мы предоставим вам инструкцию по эксплуатации и отзывы пользователей.

08 08 2022 8:13:41

Утепление стен пенопластом своими руками: технология теплоизоляции наружных стен, расчет толщины и размеров утеплителя снаружи, плотность и виды материала

Технология утепления стен пенопластом своими руками — поговорим о теплоизоляции наружных стен, расчете толщины и размеров утеплителя, какая плотность и какой вид утеплителя подходит для установки снаружи. Как выбрать пенопласт и какой расход материалов при утеплении….

07 08 2022 16:59:43

ТОП-10 проточных электрических водонагревателей: рейтинг 2019 года, технические хаpaктеристики и какой лучше для дома, отзывы

Из данной статьи вы узнаете о проточных электрических водонагревателях и ознакомитесь с их техническими хаpaктеристиками и принципом работы, а также какой лучше. ТОП-10 моделей бытовых устройств для дома и отзывы покупателей….

06 08 2022 4:22:25

Что такое байпас в системе отопления: установка, принцип работы, схема. Байпас для циркуляционного насоса и полотенцесушителя

Какие функции выполняет байпас в системе отопления, водоснабжения и обвязке котельных установок. Принцип работы разных узлов с обводной линией. Рекомендации…

05 08 2022 11:55:25

Шатровая крыша: фото схем и чертежей стропильной системы частного дома + расчет кровли

В данной статье вы узнаете что представляет из себя шатровая крыша, узнаете каково устройство стропильной системы, как сделать такую кровлю своими руками, а так же увидите фото схем и чертежей частного дома с шатровой крышей и поможем вам с расчетом такой конструкции….

04 08 2022 13:42:51

Паровое отопление в частном доме, паровой котел своими руками

Почему паровое отопление нельзя устраивать в жилых домах. Особенности котлов для производ. пара и требов. к монтажу систем. Как организ. печное водяное отопл….

03 08 2022 23:41:20

Печь Голландка: особенности конструкции, порядовка и кладка

Подробный обзор печи Голландка. Устройство и особенность печей Голландка. Порядовка, схема, кладка своими руками. Материал для сборки. Преимущества и недостатки….

02 08 2022 9:27:37

ТОП-10 лучших газовых двухконтурных напольных котлов: рейтинг 2019г и устройство моделей с бойлером

В данной статье вы узнаете о ТОП-10 лучших газовых двухконтурных напольных котлов, мы расскажем вам о его устройстве, а так же предоставим рейтинг 2019г лучших энергонезависимых моделей с бойлером….

01 08 2022 8:40:20

Еще:
Оборудование -1 :: Оборудование -2 :: Оборудование -3 :: Оборудование -4 :: Оборудование -5 ::

42 Типы чертежей, используемых в проектировании и строительстве

Составление плана строительства перед началом строительства является обязательным . Он дает подробный обзор здания. Имея это в виду, сегодня для этой цели используются различные типы рисунков.

Помимо предоставления технических деталей в удобочитаемом формате, эти чертежи также необходимы для утверждения проекта .

Они устанавливают ориентир для процесса строительства и обеспечивают соответствие строительным стандартам.

Можно сказать, что эти строительные чертежи дают архитектуре возможность передать свои идеи и концепции относительно любого здания.

Ниже перечислены большинство проектных и строительных чертежей. Все типы проектных и строительных чертежей можно разделить на следующие наборы чертежей:

  • Архитектурные чертежи
  • Чертежи конструкций
  • Чертежи ОВиКВ
  • Электрические и сантехнические чертежи
  • Чертежи пожарных
  • Разные чертежи

Архитектурные чертежи представляют собой техническое представление здания, которое делается до начала процесса строительства. Они выполнены с линиями, проекциями и основаны на масштабе .

1.

Архитектурный план представляет собой вид с высоты птичьего полета на строительную площадку , включающая основное здание и прилегающие к нему постройки.

Среди его широкого применения мы можем включить строительные чертежи для улучшения зданий и понимания объема строительных работ .

Наряду с этим он помогает определить топографию здания, включая дороги, тротуары и т. д.

2.

Это подробные версии плана помещения . Архитектурные планы этажей составляются независимо от того, будут ли они использоваться при строительстве дома, магазина или коммерческого проекта.

Приложения включают понимание размеров и различных видов рассрочки. Это помогает получить представление об использовании ограниченного пространства комнаты.

3.

Архитектура Чертежи разрезов позволяют архитектору рассматривать различные компоненты здания по вертикали. Это двумерное изображение полезно для обеспечения обзора как видимых, так и скрытых компонентов здания.

Другой тип поперечного сечения — Поперечное сечение стены , которое полезно для просмотра обеих сторон стены.

4.

Чертежи фасадов помогают архитектору понять фасад здания. Полезно знать о направлении солнца и ветра, соответствующем зданию.

Они же указывают высоту здания  и наружную и внутреннюю маркировку, в которую входят двери, а также размеры окон.

5.

Ландшафтный рисунок представляет собой аэрофотоснимок всей территории, на которой построено здание. Сюда входят участки, предназначенные для деревьев, уличных фонарей, парков, бассейнов и всего остального .

Ландшафтные планы чаще используются для изображения внешней эстетики здания. Вы также можете включить в них дорожки, дороги, тротуары, парковочные места и многое другое.

6.

Чертеж отделки тесно связан с чертежами фасадов, так как они также говорят о мелкие детали здания .

Среди различных типов отделочных чертежей вы можете включить рисунки пола, тип и форму подвесного потолка, цвета краски, штукатурку, текстуры и многое другое. Они важны для поддержания эстетической ценности конструкции.

7.

Проектировщики создают рабочие планы или планы строительства для подрядчиков, чтобы помочь им понять объем проекта .

К преимуществам такого плана относится удобство изготовления строительного материала по общему проекту.

Рабочие чертежи также содержат условные обозначения, содержащие информацию о различных компонентах.

8.

Как следует из названия, на чертежах в разрезе конструкция показана в разрезе . Этот вид строительного чертежа помогает идентифицировать основные конструкции по отношению к другим окружающим конструкциям здания.

Кроме того, чертежи в разрезе также содержат информацию о типах материалов, которые будут использоваться в конструкции.

9.

В общей заметке чертежей нет. Он содержит подробную информацию о зданиях .

Сюда входят подзаконные акты , коды, длина, формы отображения, тип построения, легенды, сокращения и все остальное, что необходимо.

10.

Чертежи земляных работ необходимы для определения длины, глубины и ширины земляных работ. В нем рассказывается о масштабах земляных работ, удалении грунта и процессе земляных работ.

Различные процессы, используемые для земляных работ, включают рытье траншей, стеновые шахты, проходку туннелей и другие.

11.

Исполнительные чертежи обеспечивают сравнение того, что было построено, с первоначальным планом .

Это может произойти из-за непредвиденных обстоятельств, подрядчики могут быть вынуждены изменить схему строительства и проект.

Исполнительные чертежи выполняются либо в процессе строительства, либо после завершения строительства.

12.

Однолинейные изображения структуры помещения. Линии нарисованы точно так, как будут разные конфигурации комнаты.

Имеет размеры комнат и положение дверей с соответствующей маркировкой. Линейный план дает общее представление о том, как будет распланирована вся комната.

13.

Чертежи проходки предназначены для структурных, механических, электрических, водопроводных и противопожарных систем. Они измеряют размеры всех проходов гильз/сердечников и валов через полы и стены, включая размер фактического отверстия и приблизительные размеры.

14.

Рабочие чертежи также являются своего рода руководством по строительству, которое олицетворяет то, как объект должен быть установлен, приспособлен или изготовлен .

В большинстве случаев рабочие чертежи готовятся подрядчиками и субподрядчиками. Кроме того, поставщики, производители и изготовители могут подготовить эти чертежи.

Рабочие чертежи обеспечивают соответствие оригинальному проекту и характеристикам объекта.

Следуйте этим рекомендациям: Советы по созданию точных рабочих чертежей

Узнайте больше о наших услугах по чертежам в цеху и сообщите нам, как мы можем повысить ценность вашего проекта.

15.

Существует множество установок, которые можно добавить в здание. Некоторые из них необходимы, например, вентиляция, отопление и система охлаждения.

Таким образом, план помощи при всех видах установки может быть полезен подрядчикам и команде разработчиков.

От самых сложных структур, таких как центры обработки данных, до диспетчерских, такие чертежи также важны с точки зрения управления .

16.

Чертежи расположения также называются чертежами общего вида . Они сделаны для демонстрации композиции всего проекта.

И если в этом проекте есть несколько частей и зданий, которые должны быть построены, чертеж местоположения будет включать детали для всех них.

Под ним можно рассмотреть возможность добавления фасадов, проекций, различных планов и разрезов .

17.

План размещения охватывает большую территорию. Этот вид строительного чертежа требует, чтобы архитектор проверил всю территорию, на которой будет построено здание.

Также называется Чертежи общего вида , они представляют объекты и, что более важно, они показывают взаимосвязь между различными этапами развития здания.

«Жизнь — это искусство рисования без тебя» Ластик — Джон В. Гарднер

Узнайте больше об услугах по архитектурному проектированию, мы будем рады помочь вам!

Структурные чертежи также называются инженерными чертежами, и они сосредоточены на структурном аспекте здания. Эти чертежи включены в документы предложения и служат руководством для рабочей силы.

18.

Расположение колонн усиливает дизайн и рисунок колонн всей конструкции . Этот план разделен по этажам и определяет точный размер и расстояние между каждой колонной здания.

Чертежи компоновки колонн также облегчают подрядчикам понимание планировки всего здания.

19.

Цокольные балки — это еще одна форма балочной конструкции, которая усиливает несущую систему здания.

Компоновочные чертежи цокольных балок демонстрируют положение, длину и сечение цокольных балок . Здесь тоже чертежи цокольных балок выполняются поэтажно.

20.

Перемычки – это еще одна форма несущей конструкции, которая делается над дверями и окнами.

Это усиленные конструкции, предназначенные для обеспечения прочности той части здания, которая находится над окнами и дверями.

На этих чертежах вы найдете правильное расположение, размеры и количество перемычек на каждом этаже.

21.

Балка крыши предназначена для усиления общей конструкции здания. Балка крыши представляет собой треугольную конструкцию, которая обычно делается на вершине здания и поддерживает крышу. Балки крыши обычно изготавливаются из дерева, но они также могут быть изготовлены из стали или бетона.

22.

Компоновка скатов крыши более наглядно выполнена в архитектурном программном обеспечении AutoCAD.

Основное назначение плит кровли — предоставить подробный отчет о полах, поверхностях крыш и других подобных поверхностях , которые требуют точной информации о границах.

23.

Блочный план представляет собой представление более широкой территории, которая находится вблизи основного строящегося здания .

План квартала может включать в себя прилегающие здания, дороги, границы и другие подобные компоненты.

Что еще более важно, блочный план представлен в масштабе, что также означает, что он охватывает большую площадь.

24.

Планы каркаса аналогичны макетам балок. Они предлагает информацию о каркасе , размерах и положениях балок .

Каркасные планы полезны для строителей, поскольку они могут легко понять и разметить планы крыши, пола и других конструкций, которые являются важной частью здания.

25.

Чертежи компонентов в основном называются чертежами, предоставляемыми производителем продукта.

Эти виды чертежей снабжены чертежами компонентов, что позволяет детально ознакомиться с их маркировкой и различными составными частями.

26.

Концептуальные чертежи больше похожи на первый эскиз строительного проекта, который делается в первую очередь.

Они не очень детализированы или различимы. Концептуальные чертежи похожи на грубых эскиза здания и прилегающих территорий .

Они чаще используются для описания обзора здания потенциальным клиентам или заинтересованным сторонам.

27.

Любое здание может потребовать установки некоторых инженерных объектов или компонентов. Итак, инженерный чертеж равен направлен на удобное строительство или размещение подобных сооружений .

Это скорее руководство, помогающее подрядчику и инженеру, они работают синхронно друг с другом и получают желаемые результаты.

28.

В строительной отрасли эти типы чертежей делаются для изображения соединения между двумя компонентами конструкции.

Он показывает, как различные части этой структуры подходят друг к другу. Он имеет все виды дизайнов и узоров, включая 3D, виды в разрезе и фасады .

29.

Конструктивные чертежи чем-то похожи на концептуальные чертежи. Это означает, что они также полезны в случае получения новых конверсий для конкретного проекта.

Они также полезны при предложении проектов заинтересованным сторонам, а затем предоставляют черновую идею проектным группам для ознакомления.

Дизайнерские чертежи также могут служить эталоном или использоваться для сравнения.

30.

Планы фундамента не обязательно являются планами подвала или первого этажа. План фундамента можно сделать для любого этажа здания .

Целью создания этих планов является передача размеров, размеров, форм и каждой отдельной конфигурации пола. Фундаменты также являются важной частью плана фундамента.

Электрические чертежи — это электрические схемы и руководства, содержащие информацию об электрических цепях и других системах в здании.

Сантехнические чертежи аналогичны электрическим чертежам и демонстрируют выходы воды и систему трубопроводов здания.

31.

Чертеж

представляет собой подробное описание всех электрических соединений, розеток, светильников, выключателей, освещения, вентиляторов и всего остального.

Эти чертежи служат опорой для электриков, позволяя им понять расположение проводки на полу.

На электрическом чертеже также указана грузоподъемность и информация о системах кондиционирования воздуха или отопления.

32.

Как и на электрических чертежах, на планах строительства сантехники указана маркировка и расположение компонентов сантехники .

Сюда входят канализационные трубы, водопроводные трубы, системы канализации и все остальное, что связано с сантехникой здания.

Может также включать расположение кранов и других выходов воды на каждом этаже. Кроме того, здесь вы можете узнать, как Revit может импровизировать при создании проектов сантехники.

33.

Также называемые механическими чертежами, чертежи HVAC содержат информацию о системах отопления и вентиляции.

Они также включают в себя схемы и схемы кондиционирования воздуха, которые должны быть установлены внутри здания.

Чертежи HVAC дают представление об этих сложных системах и помогают строителям соответствующим образом планировать процесс строительства.

34.

Чертежи пожаротушения составляются до начала строительства здания. Вычерчивают схему размещения пожарных рукавов, точек, водовыпусков и всего остального.

Они также излагают план противопожарной защиты и системы безопасности, которые должны быть установлены.

35.

Это чертежи любой геометрической структуры, которую необходимо построить.

Детальные чертежи могут включать что угодно, от небольшого здания до большого моста или даже туннеля.

Эти чертежи более подробные и обращают внимание на замысловатые конструкции и детали любого строительного проекта .

36.

Перспективный чертеж подчеркивает пространственные аспекты здания, а также показывает его трехмерные объемы .

Это реалистичные изображения строящегося здания. В дополнение к этому существуют различные типы перспектив, основанные на точках схода.

36.

Производственные чертежи представляют собой руководства, которые передают рабочим и руководителям информацию о процессе строительства.

Наряду с материалами имеет размеры, материалы, инструменты, сборку и другие. Производственные документы содержат инструкции и рассказывают, как выполнить эти требования.

38.

Чертежи в масштабе демонстрируют более крупные объекты, так как их невозможно нарисовать в исходном размере. Таким образом, это означает, что каждый чертеж здания представляет собой чертеж в масштабе.

Например, план местности имеет масштаб 1:1000, план участка — 1:200, план этажа — 1:100 и т. д.

Чем больше размер строящегося объекта, тем выше будет склонность шкалы .

39.

Технические чертежи также имеют широкое значение в отношении строительного проекта.

Основная цель технических чертежей состоит в том, чтобы показать, как объект функционирует . В отличие от художественных рисунков, эти рисунки выполняются с одной конкретной целью.

В этом смысле почти каждый чертеж, подготовленный до, во время и после строительства, можно назвать техническим чертежом.

40.

Чертежи для представления подготовлены со ссылкой на подзаконные акты, разработанные и введенные в действие органом .

Они направляются властям на утверждение и включают индексные планы, подробные чертежи, чертежи фасадов и другие планы в разрезе.

41.

Модели идут после чертежей. Они подготовлены для большего здания и олицетворяют то, как будет выглядеть здание, когда оно будет завершено.

Преимущество создания моделей заключается в том, что они помогают архитектуре выявить трудности . На модели все понятно, конструкция, фасад, внутренняя и внешняя детализация.

42.

Некоторые проекты строятся вокруг рек или ручьев. В этом случае экологические планы дают представление о том, как будут управляться эрозия и седиментация. Не только это, но и эти рисунки также говорят о процедурах удаления растений и механизмах утилизации химикатов. Более того, у него также есть процедуры и планы по смягчению вредных последствий.

42.

Презентационные рисунки готовятся как часть предложений, для выставок или даже для публикаций.

Эти типы рисунков могут включать в себя любые виды рисунков, которые обсуждались ранее.

Подведение итогов

Строительные чертежи дают представление о развитии здания. Они производятся на разных этапах.

Некоторые планы необходимо составить до начала строительства, в то время как другие составляются во время строительства сооружения.

Наличие этих рисунков в руке дает массу преимуществ. Они действуют как руководящие принципы для каждого строителя, руководителя и строителя.

Чтобы помочь вам в этом, вот контрольный список для создания идеальных дизайнерских чертежей.

  1. https://www.smartsheet.com/how-to-read-construction-plans
  2. https://theconstructor.org/building/drawing-types-construction/24524/
  3. https://civilseek.com/building-drawing/
  4. http://dailycivil.com/types-drawings-used-building-construction/
  5. https://www.aboutcivil.org/list-drawings-buildings.html
  6. https://www.designingbuildings.co.uk/wiki/Types_of_drawings_for_building_design

Аббревиатуры HVAC — Archtoolbox

Список сокращений HVAC, используемых в наборе технических чертежей, варьируется от офиса к офису. Обязательно проверьте переднюю часть комплекта строительных чертежей на предмет используемых там сокращений.

8 559 CO 0560 F
А Air or Compressed Air
AC Air Conditioning
ACD Automatic Control Damper
AD Access Door
AF Air Foil
AHU Блок обработки воздуха
AMP Ампер
AP Панель доступа
APD Падение давления воздуха
AS Air Stream
ATC Automatic Temperature Control
ATM Atmosphere
BDD Back-Draft Damper
BHP Brake Horsepower
BI С наклоном назад
БПК Дно воздуховода
БТЕ Британская тепловая единица
BTUH BTU per Hour
CENT Center or Centrifugal
CF Cubic Feet
CFM Cubic Feet per Minute
CH Chilled or Chiller
CHW Охлажденная вода
CHWR Возврат охлажденной воды
CHWS Подача охлажденной воды
Carbon Monoxide
CONN Connection
CPT Compressor Protector Terminal
CT Cooling Tower
CTBD Cooling Tower Blow Down
CUH Нагреватель шкафного блока
CWR Возврат воды в конденсатор
CWS Подача воды в конденсатор
D Drain
DB Dry Bulb (Temperature)
DEG Degree
DDC Direct Digital Control
DIA Diameter
DIM Размер
DP Дифференциальное давление
EA Каждый или отработанный воздух
Вытяжной блок EAHU
EAT Entering Air Temperature
EF Exhaust Fan
EMER Emergency
EMS Energy Management System
ESP External Static Pressure
ET Расширительный бак
EUH Электрический нагреватель
EWT Температура воды на входе
EXH or EX Exhaust
EXT External
EXP Expansion
F Fahrenheit
FA Free Area or Fire Alarm
FC Гибкое соединение
FCU Фанкойл
FD Слив в полу, противопожарный клапан или пожарная часть
FLA Full Load Amps
FLEX Flexible
FLRDR Floor Drain
FPM Feet per Minute
FPS Feet per Second
FRP Армированный стекловолокном пластик
FS Реле потока
FT Ножки
Fin Tube Radiation
G Gas
GA Gauge
GAL Gallons
GALV Galvanized
GFU Glycol Feed Unit
GPH Галлонов в час
Галлонов в минуту Галлонов в минуту
GR Марка BiConnect
HBose HBose0560
HD Head
HP Horsepower or High Point
HR Hour
HRU Heat Recovery Unit
HTG Heating
HWR Возврат горячей воды
ГВС Горячее водоснабжение
Гц Гц (циклов в секунду)
ID 80559 Inside Diameter Моторизованный демпфер 0558
IN Inches
KW Kilowatt
LAT Leaving Air Temperature
LB Pound
LF Linear Feet
LD Линейный диффузор
LP Нижняя точка
LPS Пар низкого давления
LRA Locked Rotor Amps
LUVR or LVR Louver
LVDR Louvered Door
LVG Leaving
LWT Leaving Water Temperature
MAX Maximum
MBH 1000 BTUH
MCA Минимальный ток цепи
MD 0560
MECH Mechanical
MIN Minimum
MU Make-Up Water
MUA Make-Up Air
NC Noise Criteria or Normally Closed
NO Normally Open
NOM Nominal
OA Outside Air
OAI Outside Air Intake
OC On Center
OD Outside Diameter
ODP Open Drip Proof
OV Outlet Velocity
PCF Pounds per Cubic Опора
PD Перепад давления
PH Фаза
PRV Редукционный клапан PSI Pounds per Square Inch
PSIA Pounds per Square Inch — Absolute
PSID Pounds per Square Inch — Differential
PSIG Pounds per Square Inch — Gauge
PVC Поливинилхлорид
R Радиус
RA Возвращающийся воздух
RA return Air
RA . 0560
RH Relative Humidity
RLA Running Load Amps
RLF Relief
RPM Revolutions per Minute
RTU Roof-Top Unit
SA Приточный воздух
SCR Экран
SCT Насыщенная температура конденсации
3 0559 SD

8SUP

Gau

Smoke Detector or Smoke Damper
SE Smoke Exhaust
SEN Sensible
SFD Combination Smoke / Fire Damper
SHC Sensible Heat Capacity
SP Статическое давление
SF Квадратные футы
Нержавеющая сталь Нержавеющая сталь
Supply
T Temperature or Thermostat
TEFC Totally Enclosed Fan Cooled
TEMP Temperature
TON 12,000 BTUH (Cooling Capacity)
TSP Общее статическое давление
TSTAT Термостат
ТИП Типовой
UC Undercut (Door)
V Volts
VAV Variable Air Volume
VD Volume Damper
VEL Velocity
VFD Variable Frequency Привод
WB Температура по влажному термометру
WC Водяной столб
WG
WPD Перепад давления воды
WTD Разница температур воды

Статья обновлена: 16 июля 2022 г.

Помогите сделать Archtoolbox лучше для всех. Если вы обнаружили ошибку или устаревшую информацию в этой статье (даже если это всего лишь незначительная опечатка), сообщите нам об этом.

Полезные инструменты для архитекторов и проектировщиков зданий

Разрешений и согласований | Услуги по развитию


Альтернативные методы и материалы

Подайте заявку, чтобы подать запрос на использование альтернативных материалов, методов проектирования или строительства или предлагаемой модификации кода для вашего проекта. Все изменения, модификации или поправки к утвержденным планам и спецификациям во время строительства должны быть рассмотрены и одобрены городом Сан-Диего до того, как они будут включены в строительную документацию.

Подать заявку на получение разрешения на пожарную безопасность

Подать заявку на получение разрешения на пожарную безопасность


Разрешение на строительство

Это разрешение гарантирует, что строительные проекты соответствуют местным, государственным и федеральным стандартам землепользования, зонирования и строительства, а также подтверждает соблюдение минимальных стандартов, которые помогают защитить жизнь или здоровье, здоровье населения, имущество и благосостояние. Заявки на изменение адреса/адреса также следует подавать по этому адресу. Право на быструю проверку будет определяться персоналом в зависимости от масштаба проекта.


Изменение конструкции и соответствие требованиям разрешения на проектирование

Подать заявку на внесение изменений в утвержденную планировку и разрешение на полосу отвода или подать заявку на отсроченное утверждение As-Grade. Для проектов, изначально выпущенных в бумажной версии, рецензентам потребуется загрузить отсканированный набор утвержденных чертежей.


Изменения в разрешении на строительство и отложенные документы

Подайте заявку на внесение изменений в утвержденные разрешения на строительство, комбинирование, водопровод, механическое и электрическое оборудование и вывески, а также на отсроченные документы. Для проектов, изначально выпущенных в бумажной версии, рецензентам потребуется загрузить отсканированный набор утвержденных чертежей.


Разрешение на снос

Разрешения на снос/удаление требуются для полного сноса и/или удаления любого строения и проверяются на соответствие минимальным стандартам, необходимым для охраны общественного здоровья, безопасности и благополучия. Целью этих процедур является защита населения от телесных повреждений или материального ущерба, а также обеспечение завершения сноса или удаления и очистки объекта. Разрешение на снос/удаление не требуется для сноса части строения. Для частичного сноса потребуется разрешение на строительство.


Дискреционное разрешение

Это разрешение требуется, когда проект может оказать воздействие на окружающую территорию из-за предполагаемого использования, конструктивных особенностей или местоположения проекта. Существенный обзор соответствия, запросы на изменение существующих дискреционных разрешений, а также запросы на разработку и утверждение политики, описанные в Информационном бюллетене 503, следует отправлять по этому адресу.


Разрешение на электроснабжение

Это разрешение требуется для установки, изменения, добавления или замены электропроводки, устройств, приспособлений или оборудования, а также для соблюдения минимальных стандартов, необходимых для защиты жизни или здоровья, здоровья населения, имущества и благосостояния. .
Разрешения на фотоэлектрические (PV), не подпадающие под действие Разрешения на установку солнечной фотоэлектрической энергии в жилых домах, приведенного ниже, и станции зарядки электромобилей, не требующие разрешения на строительство, должны быть представлены по этой ссылке. Если объем работ включает какие-либо структурные модификации существующего здания, любые новые конструкции или если фотоэлектрические панели монтируются на земле, необходимо предоставить разрешение на строительство.


Разрешение на пожарную безопасность

Это разрешение или строительные изменения в разрешении на пожарную безопасность требуются для установки систем пожаротушения, системы пожарной сигнализации или компонентов таких систем, а также для соблюдения минимальных стандартов, необходимых для защиты общественного здоровья и безопасности. и благосостояние.

Подать заявку на разрешение пожара

Подать заявку сейчас на разрешение пожара


Разрешение на планировку

Это разрешение требуется, если проект изменит топографию собственности при проведении определенных раскопок или засыпки территории. Строительные изменения в существующем Разрешении на выравнивание, заявках на рекогносцировку и испытания площадки и отчеты о состоянии грунтов также должны быть представлены в этом месте.


Разрешение на картографирование

Это разрешение требуется в соответствии с законодательством штата и постановлением города, чтобы городской землемер рассмотрел и утвердил геодезические документы, связанные с проектами развития, чтобы определить их соответствие закону (например, зонирование), их соответствие условиям застройки одобрения и его технической адекватности.


Разрешение на механическое оборудование

Это разрешение требуется для установки, изменения, замены или ремонта, добавления или замены систем отопления, вентиляции, кондиционирования воздуха или охлаждения, а также для соблюдения минимальных стандартов, необходимых для защиты жизни или здоровья, общественное здоровье, собственность и благосостояние.


Разрешение на передвижной продовольственный грузовик

Разрешение на передвижной продовольственный грузовик требуется для эксплуатации передвижных продовольственных грузовиков на частной территории.

Подать заявку на получение разрешения на пожарную безопасность

Подать заявку на получение пожарного разрешения


Преобразование бумажных планов в цифровые

Подать заявку на преобразование существующих бумажных заявок и планов для дискреционных, инженерных, строительных и комбинированных разрешений на строительство, которые были представлены в бумажной форме до 1 июля 2020 г., в цифровые форматы , помогая вам отправлять планы и другие документы для вашего проекта в режиме онлайн 24/7.

Подать заявку на получение разрешения на пожарную безопасность

Подать заявку на получение разрешения на пожарную безопасность


Разрешение на водопровод/газ

Это разрешение требуется для изменения, добавления или замены сантехнической системы или части водопроводной системы внутри или на любом строении или помещении, а также для соблюдения минимальных стандартов, необходимых для охраны общественного здоровья, безопасности и благополучия.


Предварительное рассмотрение

Предварительное рассмотрение — это платная услуга, предназначенная для вашего конкретного проекта, которая поможет вам получить общую информацию о правилах, применимых к вашему проекту, узнать, какие разрешения вы должны получить, процесс проверки, который применяется для вашего развития и получить разъяснения о том, как городские власти будут применять положения кодекса в конкретных ситуациях. Ответы персонала на ваши конкретные вопросы будут задокументированы и предоставлены вам по завершении проверки.

Подать заявку на получение разрешения на пожарную безопасность

Подать заявку на получение разрешения на пожарную безопасность


Разрешение на установку солнечной фотоэлектрической (PV) установки на крыше жилого дома

Это разрешение требуется для установки солнечной фотоэлектрической (PV) системы на крыше на одном — семейный дом или двухуровневая структура. Если объем работ включает какие-либо структурные модификации существующего здания, любую новую конструкцию для поддержки панелей, такую ​​как навесы для автомобилей или навесы, или если фотоэлектрические панели монтируются на земле, необходимо предоставить разрешение на строительство.

Подать заявку на получение разрешения на установку солнечной фотоэлектрической (PV)

Подать заявку на получение разрешения на установку солнечной фотоэлектрической (PV)


Разрешение на полосу отвода

Это разрешение требуется для любого нового строительства или надземных или подземных улучшений в общественная полоса отвода, в том числе коммунальные услуги, такие как водопровод, канализация, газ и электрические линии. Общественная полоса отвода находится за пределами границ частной собственности. Это разрешение также требуется для посягательств на любые государственные или частные коммунальные услуги.


Разрешение на установку знаков

Это разрешение требуется для установки или изменения знаков.


Пространства как места

Это разрешение позволяет использовать общественную полосу отвода и частную собственность для обедов на открытом воздухе на улицах, активных тротуарах, обедах на открытом воздухе в частной собственности и на променадах.


Запрос или изменение уличного адреса

Это заявление предназначено для запроса новых уличных адресов или изменения уличных адресов, не включенных в существующее заявление на получение разрешения на строительство. Это приложение изменяет или назначает номера адресов и не используется для изменения названия улицы.

Подать заявку на получение разрешения на пожар

Подать заявку на получение разрешения на пожар


Разрешение на временное использование

Разрешение на временное использование (TUP) предназначено для определенных видов использования в течение ограниченного периода времени в местах, где использование в противном случае не было бы разрешено в применимая зона.

Подать заявку на получение разрешения на пожарную безопасность

Подать заявку на получение разрешения на пожарную безопасность


Разрешение на управление дорожным движением

Это разрешение требуется для всех проектов благоустройства, строительных проектов или других работ, нарушающих полосу отчуждения, в том числе тротуары, парковочные места, медианы, переулки и улицы.


Подтверждение зонального использования

Это разрешение необходимо для запроса проверки зонального использования для регулируемого использования другими агентствами, включая продажу, распространение и потребление алкоголя, приюты для животных, разборку или регистрацию транспортных средств, амбулаторные медицинские клиники и сопутствующие учреждения. , а также продажа огнестрельного оружия.

Подать заявку на получение разрешения на пожарную безопасность

Подать заявку на получение разрешения на пожарную безопасность

Погружные дуговые печи – IspatGuru

Погружные дуговые печи

  • Satyendra
  • 15 июля 2014 г.
  • 0 Комментарии
  • Печь AC, DC Fursace, EAF, Electrode, Ferro Alloys, SAF началась с разработки динамо-машины Вернером фон Сименсом. Дуговые электропечи уже много лет используются как для плавки железного лома (открытые дуговые печи), так и для восстановительных процессов (печи с погруженной дугой). В случае печи с погруженной дугой (SAF) руда и восстановитель подаются в печь непрерывно сверху, так что электроды погружаются в смесь, а дуга находится под флюсом. Печь называется печью с флюсом, поскольку дуга находится под флюсом. Наиболее распространенное физическое устройство состоит из круглой ванны с тремя вертикальными электродами, расположенными треугольником. Применяются также шестиэлектродные печи с круглыми или прямоугольными ваннами, но они менее распространены.

    Печи с погруженной дугой нашли свое применение в более чем 20 различных основных областях промышленности, таких как производство ферросплавов, химическая промышленность, производство свинца, цинка, меди, огнеупоров, оксида титана, рециклинг, фосфор и т. д. Типовая принципиальная схема печи с погруженной дугой для производства феррохрома вместе с материальным балансом приведена на рис.1

    Рис. 1 Типовая принципиальная схема печи с погруженной дугой для производства феррохрома вместе с материальным балансом.

      История

      Растущий спрос на ферросплавы и раскислители в сталелитейном производстве в начале двадцатого века привел к разработке первой печи с погруженной дугой. Строительство первого SAF было начато в 1905 году. Эта установка мощностью 1,5 МВА была установлена ​​в Хорст-Рур, Эссен, Германия, для производства карбида кальция. Он был успешно введен в эксплуатацию в 1906 году и был основан на технологии постоянного тока.

    С тех пор было введено в эксплуатацию большое количество SAF (как с печами на постоянном, так и на переменном токе) для различных применений. Сегодня большинство печей с флюсом основаны на принципах переменного тока.

    Принцип и характеристики СНФ

      Принцип работы обычного СНФ – нагрев электрическим сопротивлением. Электрическая энергия преобразуется в тепловую и восстановительную энергию за счет использования сопротивления (R) шихты или расплавленного шлака, иногда усиленного электрическим сопротивлением дуги между шлаком и электродом. Энергия передается на подину печи с помощью угольных электродов. Мощность печи определяется как произведение сопротивления очага на квадрат электродного тока. Следовательно, ограниченное увеличение тока электрода может привести к относительно большому увеличению нагрузки.

    Характеристика процесса в SAF заключается в том, что электрод проникает через сырье вниз вверх в горне поверх металлической ванны. Обычно шлак проникает в этот коксовый слой, но не настолько, чтобы соприкасаться с кончиком электрода. Электрическое тепло для плавки вырабатывается в непосредственной близости от острия электрода, где сосредоточена основная часть падения напряжения. Нагретый коксовый слой имеет очень высокую электрическую и теплопроводность по сравнению с холодной шихтой. Следовательно, только незначительная часть тока уходит с боковых сторон электрода. Слой кокса также отводит тепло к зонам плавки, удаленным от электрода. Реакционные газы из зоны плавки, в основном газообразный CO (монооксид углерода), проходят вверх через нисходящие сырьевые материалы, частично предварительно нагревая их, выделяя ощутимую теплоту, а частично вызывая твердофазное восстановление высших оксидов железа.

    Однако толщина зоны, в которой материалы нагреваются до температуры реакции, настолько мала, что газ не имеет достаточного времени удерживания, чтобы дать значительное восстановление. Предварительное уменьшение от 10 % до 20 % является нормальным при работе в режиме холодного заряда.

    Основное уравнение для мощности, подводимой к печи, задается уравнением P = 3E Cos ?I = 3RI², где P – мощность, E – номинальное напряжение между трансформатором и подом печи, I – электродный ток и R омическое сопротивление очага. Что касается коэффициента мощности, уравнение PF = Cos ? – V [R/(R²+X²)], где R и X — соответственно омическое сопротивление и реактивное сопротивление системы. Реактивное сопротивление печи X в основном определяется размерами печи и электрическим расположением и близко к постоянному, пока поддерживаются одни и те же общие рабочие условия. Без учета коэффициента мощности в электрической сети омическое сопротивление на поде и допустимая сила тока на электродах являются определяющими параметрами для нагрузки в печи.

    Однако эффект низкого коэффициента мощности можно легко компенсировать установкой конденсаторных батарей для корректировки коэффициента мощности в сети.

    Существуют различные способы регулирования омического сопротивления путем выбора сырья и особенно гранулометрии и качества углеродного материала. Тем не менее, есть несколько основных следующих факторов, которые требуют особого внимания.

    • Тенденция к накоплению большого слоя кокса обычно приводит к уменьшению омического сопротивления.
    • Токопроводящий материал в шихте создает ток от боковых сторон электродов, что опять же приводит к уменьшению сопротивления.
    • Повышенная температура на боковых сторонах электродов увеличивает возможность протекания тока с боковых сторон и, таким образом, снижает общее сопротивление.

    Опыт обычных SAF показывает, что их экономика зависит от наличия дешевой электроэнергии. Кроме того, важны требования к конкретным типам восстановителей для контроля удельного электрического сопротивления в печи. Малое время выдержки в печи по сравнению с доменной печью дает возможность снизить восстановление в твердом состоянии и использование газа внутри печи. Таким образом, отходящие газы представляют собой большую долю подводимого тепла в процессе, и рациональное использование газа является основным фактором экономии процесса.

    Качество сырья оказывает наибольшее влияние на процесс. С одной стороны, это влияет на состав шлака, а с другой — на характер плавки внутри печи (в зависимости от физических свойств и количества подводимой энергии).

    Физические свойства определяют, может ли плавильный агрегат работать в (i) обычном режиме сопротивления, используя электрическое сопротивление шлака, или (ii) в режиме экранированной дуги, используя электрическое сопротивление шлака и дуги, или используя электрическое сопротивление питающей смешивание.

    Характеристики SAF

    Типичный SAF со шлаковым режимом работы состоит из кожуха печи круглой или прямоугольной формы с отдельными летками для шлака и металла. В некоторых процессах шлак и металл сливаются через одну летку и далее по потоку разделяются с помощью каскадного литья или скиммеров. Кожух печи футерован огнеупором и, если технологическим процессом требуется дополнительное охлаждение кожуха, охлаждается водой с помощью специальной системы охлаждения боковых стенок. Дно корпуса обычно охлаждается принудительной вентиляцией. Электроды расходуются в ванне печи. Самообжигающиеся электроды с кожухами или предварительно обожженные электроды периодически дополняются новыми деталями. Электрод полуавтоматически опускается в ванну при полной электрической нагрузке печи и без перерывов в работе печи.

    Узлы электродной колонны содержат все средства для удержания, скольжения и регулирования проникновения в ванну. Все операции с электродами выполняются гидравлически.

    Электроэнергия обычно подается от печного трансформатора по сильноточным линиям, гибким токопроводам с водяным охлаждением на электродах и контактным зажимам к электродам. Если в процессе образуются отходящие газы, которые содержат определенное количество CO, печь обычно проектируется как печь закрытого типа, а отходящие газы собираются и используются для дальнейших применений, таких как производство электроэнергии, отопление, перекачка, производство пара и т. д.

    Основные характеристики печей на переменном токе следующие.

    • Электродные колонны, требующие минимального обслуживания, для различных типов электродов
    • Надежное, прочное устройство удержания и скольжения электрода
    • Прочная конструкция печи не допускает вздутия/движения
    • Система загрузки полых электродов
    • Газонепроницаемая конструкция крыши с водяным охлаждением качественный газ с высоким содержанием CO
    • Возможно применение системы рекуперации энергии

    Обычные печи постоянного тока

    Печи постоянного тока, как правило, круглого типа, и электрическая энергия преобразуется в тепло в основном с помощью дуги, которая устанавливается между концом электрода и шлаковой ванной. Верхний электрод подключен как катод, а проводящая нижняя система подключена как анод. Типичная печь с открытой шлаковой ванной обычно имеет от 1 до 3 леток для шлака и от 1 до 2 леток для металла на более низком уровне. Печь требует усовершенствованных систем охлаждения в области свода и боковых стенок из-за того, что температура жидкого шлака находится в прямом контакте с огнеупорным материалом, а также из-за теплового излучения дуги. Рефрактерная концепция обычно тщательно разрабатывается для адаптации к этим агрессивным условиям. Электрод расходуется в печном процессе. Предварительно обожженные электроды периодически дополняются новыми отрезками. В традиционных концепциях для регулировки электрода используется рычаг электрода. Механические функции и принципы передачи электроэнергии аналогичны обычным электродным колоннам на переменном токе.

      Также печи постоянного тока могут быть спроектированы как печи закрытого типа и могут собирать CO. Энергопотребление можно оптимизировать за счет комбинированного регулятора движения электрода с тиристорным регулятором зажигания и высокой скорости электрода. Система колонн электродов постоянного тока обычно допускает проскальзывание и нипплинг при полной мощности (обеспечивая максимальное время включения питания). Быстросменное центральное устройство необходимо для максимального времени работы. В печах постоянного тока обычно требуется интеллектуальная система подачи, чтобы максимизировать производительность и срок службы огнеупора. Другие особенности печи постоянного тока включают следующее.

    • Прочная конструкция корпуса
    • Система загрузки полых электродов
    • Конструкция систем охлаждения крыши и боковых стенок обеспечивает достаточную защиту при умеренном уровне энергопотребления

    Печь постоянного тока обычно работает с открытой дугой, которая расплавляет материал короткое время. Материал можно заряжать через систему полых электродов непосредственно в дугу. Обычно дуга танцует на кончике электрода. Поэтому также целесообразно заряжать материал непосредственно вокруг кончика электрода. В некоторых печах можно насыпать защитный слой боковой стенки загружаемым материалом. Большинство процессов, в которых шлак перегревается, не допускают такой защиты боковых стенок. В целом можно констатировать, что общее энергопотребление печи постоянного тока выше по сравнению с печью переменного тока из-за следующего.

    • Более высокая лучистая тепловая нагрузка в надводной части печи
    • Требуется дополнительное охлаждение печи из-за более высоких температур процесса
    • Существует высокая степень дымления металла, что требует дополнительной энергии

    Преимуществом печи постоянного тока является прямое использование мелкозернистого материала устраняет необходимость инвестиций в интенсивный процесс агломерации перед печью. Кроме того, более низкий уровень цен на мелкозернистый материал помогает снизить общие эксплуатационные расходы.

    Применение SAF

      Области применения SAF включают производство феррохрома, ферроникеля, ферромарганца, силикомарганца, феррониобия, илеменита (TiO2 шлак), а также возможность переработки отходов.

    Первоначально ферросплавы производились исключительно в специальных доменных печах, что приводило к получению чугуна с малым и средним содержанием кремния, хрома и марганца. Тип плавки и металлургическое равновесие определили содержание углерода в этих сплавах. Печь с погруженной дугой является гораздо более подходящей установкой для производства ферросплавов в отношении контроля температуры и адаптации к различным потенциалам восстановления. Со временем была создана независимая промышленность ферросплавов, которая отвечает сегодняшним постоянно растущим требованиям сталелитейной промышленности. Большинство ферросплавов производится пирометаллургической плавкой в ​​печах с погруженной дугой. Высокая конкурентоспособность печей с флюсом в этом секторе была достигнута главным образом за счет установки передовых плавильных агрегатов большой мощности.

    В настоящее время более 99 % производства ферросплавов и TiO2 осуществляется в печах с погруженной дугой переменного тока. В пирометаллургии нет такого применения печей постоянного тока, которое нельзя было бы осуществить в печах переменного тока.

    Развитие крупных электродных систем, усовершенствованная технология трансформаторов и новые принципы построения печей позволили спроектировать прямоугольные СНП большой емкости с размерами до 36 м в длину и 17 м в ширину. С технологической точки зрения возможны установки даже большего размера, но их экономическая целесообразность должна быть тщательно проверена.

    В настоящее время установлены SAF большой мощности прямоугольных печей мощностью 120 МВА с тиристорной плюс медной системой охлаждения и печь постоянного тока мощностью 70 МВт для феррохрома.

    Признаны новые разработки процессов, в которых используется повышенная шлаковая ванна при строительстве высокоэффективных установок с высокой удельной мощностью. Более высокая плотность мощности в печи вызывает более высокие тепловые потоки через боковую стенку, что требует применения новых концепций охлаждения.

    Как показано ниже, системы управления также претерпели значительную эволюцию за последние десятилетия.

    • 1906 – Manually controlled
    • 1955 – Electrical balanced beam controller
    • 1960 – Moving coil controller
    • 1965 – Transductor controller
    • 1975 – Transistor controller
    • 1985 – H&B controller
    • 1995 – Software controller

    Since к концу 1950-х годов все САФ оснащаются электродными контроллерами. В современных усовершенствованных печах с погружной дугой используются программные контроллеры. Применение постоянного тока для технологии печей с погруженной дугой во всем мире показывает растущую долю в нишевых областях, особенно в некоторых установках по производству ферросплавов, очистке шлака и производстве TiO2. Тем не менее, большинство печей с флюсом основано и останется на основе технологии переменного тока.

    Глава 14 HVAC Prints Flashcards

    Отопление, вентиляция и кондиционирование воздуха

    Обработка воздуха

    включает контроль температуры, влажности (влажности воздуха) и чистоты воздуха

    более холодные периоды года

    воздух нагревается

    и влага добавляется для комфорта

    промышленные системы ОВКВ

    служат для более специализированных целей, таких как охлаждение морозильной камеры или стерилизация воздуха в операционной

    Субподрядчик HVAC

    Планы HVAC для жилых и небольших коммерческих помещений готовятся субподрядчиком

    Крупные коммерческие проекты

    Планы отопления и охлаждения готовятся инженером-механиком под руководством архитектора

    Планы HVAC

    составляются на планах этажей для справки

    Планы этажей

    обычно выделены серым цветом, поэтому HVAC выделяется

    система принудительной вентиляции

    нагретый воздух из печи или камеры теплового насоса передается с помощью вентилятора с приводом от двигателя через ряд воздуховоды к регистрам или диффузорам в различных помещениях

    3 основных типа систем отопления, используемых в новом строительстве

    принудительное воздушное, водяное (горячая вода) и электрическое лучистое отопление

    прямоугольные или круглые трубы для подачи охлажденного воздуха в различные помещения

    системы принудительной вентиляции

    холодный воздух собирается через регистры у пола и возвращается в отопительный блок через воздуховоды и систему фильтрации для повторного нагрева и рециркуляции

    жилые дома и легкие коммерческие строения

    системы воздушного отопления считаются системой с замкнутым контуром (система без подачи наружного воздуха будет добавлено)

    крупные коммерческие строения

    предусмотрена подача свежего воздуха снаружи и не осуществляется возврат воздуха из кухонь и туалетов

    источники тепла для систем принудительной вентиляции

    природный газ, сжиженный нефтяной газ (СУГ), нефть, уголь и электричество

    солнечная энергия

    (в активных солнечных системах) также используется в качестве источника топлива в системах принудительной вентиляции

    HVAC Plan

    показывает расположение воздуховодов на плане этажа. Размер воздуховодов уточняется. HVAC часто определяют скорость воздушного потока в данной точке.

    Скорость воздушного потока

    указана на чертежах в данной точке

    Скорость потока ОВКВ

    указана в кубических футах в минуту (CFM)

    Воздуховоды ОВКВ

    уменьшаются в размерах к концу каждого участка. Это позволяет системе поддерживать равномерное давление, так как воздух распределяется на приточные вентиляционные отверстия

    . Система водяного отопления

    начинается с нагрева воды в бойлере, затем горячая вода циркулирует с помощью насоса и системы трубопроводов к конвекторам в помещениях, которые будут с подогревом.

    Водяные системы для жилых помещений

    обычно используют систему последовательного контура для подачи воды к конвекторам в отапливаемых помещениях.

    большие площади в системе водяного отопления

    указана однотрубная или двухтрубная система. однотрубная и двухтрубная системы обеспечивают более равномерное тепло для большей площади, чем система с последовательным контуром.

    система электрического лучистого отопления

    обычно состоит из проводов, встроенных в потолки, стены или пол и плинтусы здания

    провода системы электрического лучистого отопления

    провода располагаются на расстоянии примерно 1-1/2 дюйма между проводами. они крепятся скобами к гипсокартону и обрешетке потолка или стены и покрываются штукатуркой. напольные кабели тяжелее

    напольные кабели в лучистое отопление

    располагаются в виде сетки, как правило, на глубине от 1-1/2″ до 3″ ниже бетонной поверхности провода врезанные в них

    Электрические панели лучистого отопления

    также доступны для потолочной и настенной установки. эти панели могут быть окрашены, оклеены обоями или оштукатурены.

    чертежи системы отопления

    обычно накладываются на планы этажей

    чертежи системы отопления

    могут быть представлены в виде изометрических диаграмм, прилагаются соответствующие примечания отмечено на плане этажа

    системы охлаждения

    могут быть сгруппированы как блочные системы и удаленные системы, а 3-й тип системы — испарительные

    блочные системы охлаждения

    установленные в окне или пространстве, предусмотренном во внешней стене, используются для охлаждения помещения.

    блочные системы охлаждения

    требуют очень мало строительных работ для их установки

    блочные системы охлаждения

    можно приобрести как для нагрева, так и для охлаждения воздуха

    выносные системы охлаждения

    расположите конденсаторный блок вдали от охлаждаемой зоны.

    системы выносного охлаждения

    имеют испаритель в главном канале, где вентилятор нагнетает воздух через охлаждающие змеевики, циркулирует воздух мимо охлаждающих змеевиков и подает воздух в охлаждаемые помещения

    вариант системы выносного охлаждения

    использует удаленный блок конденсации и испаритель с охлажденным рассолом или водой, циркулирующей в теплообменниках в каждой комнате.

    испарительные системы охлаждения

    наиболее эффективны в сухом климате с низкой относительной влажностью (предпочтительно 20 % или менее)

    испарительные системы функционируют

    за счет быстрого перемещения воздуха по подушечке из рыхлых волокон, которая поддерживается во влажном состоянии за счет водяного тумана . Воздух охлаждается при прохождении через подушку и затем по системе воздуховодов подается в помещения

    системы испарительного охлаждения

    система охлаждения повышает влажность в охлаждаемом помещении.

    приточные каналы для испарительной системы охлаждения

    аналогичны каналам в системе принудительной вентиляции. Однако испарительная система имеет более крупные воздуховоды и не требует обратных воздуховодов, поскольку используется наружный воздух.

    фильтрация воздуха

    большинство систем отопления и охлаждения обеспечивают фильтрацию воздуха, проходящего через систему

    воздушные фильтры

    обычно имеют клейкое покрытие, которое собирает пух и частицы воздуховодов

    воздушные фильтры

    может быть одноразовым или моющимся

    место для фильтра

    большинство систем имеют специальное место для установки фильтра

    электростатический фильтр

    обычно является отдельным блоком, добавляемым к системе. это указано в плане отопления и охлаждения и подробно описано в спецификациях

    Что означает этот символ?

    Приточный воздух

    Что означает этот символ?

    Возвратный воздух

    Что означает этот символ?

    Потолочный диффузор приточного выхода

    Что означает этот символ? Какое первое число, второе число?

    Воздуховод, ширина — первое число, глубина — второе число

    Что означает этот символ?

    Воздуховод – стрелка указывает направление потока

    Что означает этот символ?

    Футерованный воздуховод

    Что означает этот символ?

    Потолочный диффузор приточного выхода

    Что означает этот символ?

    Линейный диффузор

    Что означает этот символ?

    Поэтажный журнал

    Для символа HVAC, что это означает?

    Обратная линия горячего водоснабжения

    Что означает символ HVAC?

    Открытый радиатор

    Что означает символ HVAC?

    Теплообменник панели Hydronic

    Что означает символ HVAC?

    Закрытый слив радиатора

    Что означает этот символ HVAC?

    Выступающий закрытый радиатор

    Что означает этот символ ОВК

    Печь

    Что означает этот символ ОВК?

    Вытяжной вентилятор

    Что означает этот символ HVAC?

    Дверные жалюзи

    Что означает этот символ HVAC?

    Поворотные лопасти для воздуховодов

    Что означает этот символ HVAC?

    Термостат

    Т или Ф? Система кондиционирования воздуха изменяет температуру воздуха, но ничего не делает для его очистки.

    Т или Ф? В системе принудительного воздушного отопления воздух подается по воздуховодам

    T или F? Агрегатная система охлаждения является наиболее сложной для монтажа системой охлаждения.

    Что из перечисленного не является системой отопления?

    Удаленная система

    T или F? Для повышения комфорта в теплую погоду в воздух следует добавлять влагу

    T или F? В системе принудительной вентиляции тепло всегда производится за счет сжигания природного газа

    В системе испарительного охлаждения воздух охлаждается

    водяным туманом над волокнистыми прокладками

    В каком климате система испарительного охлаждения наиболее эффективна?

    Сухой климат, где относительная влажность ниже 20%

    Планы ОВиК обычно указываются на ________ планах

    Разрешения и лицензии

    Отдел информации о разрешениях на безопасность зданий

    Получение разрешений и проведение проверок

    Все новые заявки на получение разрешений и запросы на проверку должны подаваться онлайн через портал Fast Track Online Services . Если вам необходимо внести исправления или изменения в ранее существовавшие бумажные планы, их можно оставить для обработки в ящике для выдачи, расположенном у входа в административное здание округа Ориндж.

    Домовладельцы  , желающие подать заявку на получение разрешений собственника-застройщика, должны ознакомиться с инструкциями собственника-застройщика на странице инструкций по ускоренной регистрации. Если вам нужна помощь, свяжитесь с нашими офисами по телефону 407-836-5550.

    Информационные встречи

    Отдел безопасности зданий в настоящее время принимает личные встречи в информационных целях только по запросу. Чтобы получить инструкции по назначению встречи, перейдите на страницу быстрого доступа и нажмите значок «Назначить встречу». Обратите внимание, что никакие новые заявки на получение разрешений или планы не будут приниматься лично. По прибытии соблюдайте все опубликованные правила в отношении мер безопасности, связанных с COVID-19.

    Удаленные проверки

    Отделение безопасности зданий округа Ориндж теперь предлагает домовладельцам и предприятиям удаленные проверки некоторых типов проверок.

    Чтобы запросить дистанционную инспекцию, кандидаты должны загрузить форму удаленной инспекции и убедиться, что член команды будет на месте с мобильным устройством, поддерживающим видеозвонки. Поставщик технологии предоставил полезную ссылку для тестирования устройства, которое будет использоваться до момента проверки, чтобы уменьшить вероятность задержек. Для этой услуги не требуется загрузка приложения.

    Типы контроля, предлагаемые в настоящее время:

    Здание: сушка крыши, текущая и окончательная проверка окон и дверей, окончательная проверка
    Электричество: жилой подземный, бетонный корпус / нижняя связь
    Механический: окончательная проверка замены кондиционера
    Сантехника: орошение, окончательная проверка замены водонагревателя, замена трубы

    Ускоренные онлайн-сервисы | Обучающие видео | 407-836-5550

    Отдел планирования

    Информационные встречи
    • Отдел планирования теперь принимает личные встречи только в информационных целях. Чтобы записаться на прием, перейдите на страницу Fast Track и нажмите на значок «Назначить встречу». Обратите внимание, что никакие новые заявки на получение разрешений или планы не будут приниматься лично.
    • Маски для лица обязательны для всех посетителей и персонала. (один будет предоставлен при необходимости)
    • Пожалуйста, не забывайте соблюдать все правила социального дистанцирования, такие как указатели направления и разметка на полу, чтобы обеспечить беспрепятственный поток и безопасность.
    • Пункты санитарной обработки расположены по всему вестибюлю и всему зданию.

    Вопросы, связанные с новыми или ожидающими рассмотрения заявлениями или другими вопросами планирования, можно направлять указанным ниже сотрудникам:

    • Комплексное планирование (CP)
      Грег Голговски, главный планировщик, (407) 836-5624 | Грег.Голговски@ocfl.net
    • Комиссия по планированию и зонированию (PZC)
      Джейсон Соренсен, главный планировщик, (407) 836-5602 | Джейсон. Соренсен@ocfl.net
    • Консультативный совет по развитию (DAB)
      Алисса Энрикес, (407) 836-0953 | Алисса.Энрикес@ocfl.net
    • Комитет по анализу развития (DRC)
      Николас Талмюллер, администратор по планированию, (407) 836-5523 ​​| Николас.Тальмюллер@ocfl.net
    • Прочие вопросы планирования
      Олан Д. Хилл, помощник менеджера, (407) 836-5373 | [email protected]

    Информация о разрешении отдела зонирования

    Информационные встречи
    • Отдел зонирования в настоящее время принимает личные встречи только в информационных целях. Чтобы записаться на прием, перейдите на страницу Fast Track и нажмите на значок «Назначить встречу». Обратите внимание, что никакие новые заявки на получение разрешений или планы не будут приниматься лично.
    • Маски для лица обязательны для всех посетителей и персонала. (Один будет предоставлен при необходимости)
    • Пожалуйста, не забывайте соблюдать все правила социального дистанцирования, такие как указатели направления и разметка на полу, чтобы обеспечить беспрепятственный поток и безопасность.
    • Пункты санитарной обработки расположены по всему вестибюлю и всему зданию.
    Разрешения на забор

    Все разрешения на забор для проживания необходимо подавать через портал Fast Track Online Services. Информацию о подаче заявок на заборы онлайн как для подрядчиков, так и для домовладельцев можно найти в Интернете на странице Веб-страница с разрешениями на забор. Если у вас есть какие-либо вопросы о разрешениях на забор или о том, как подать заявку онлайн, вы можете связаться с отделом зонирования. Подразделение в [email protected] или 407-836-3111.

    Все другие разрешения на зонирование должны подаваться в электронном виде по электронной почте.

    Это относится к следующим типам разрешений:

    • Разрешение на хранение жилых домов или лодок
    • Разрешения на асфальтоукладчики
    • Временные знаки
    • Окрашенные вывески
    • Продажа гаражей
    • Разрешения TPSC
    • Адресация запросов
    • Контейнер для сбора
    • Разделение лота
    • Удаление деревьев или заготовка древесины
    • Письма о подтверждении зонирования
    • Измерение расстояния для алкогольных напитков
    • Приложения ММТС
    • Определения менеджера по несоответствующему использованию и зонированию

    Чтобы отправить в электронном виде, выполните следующие действия:

    • Отправьте полную заявку и все необходимые документы в электронном виде, отправив документы по электронной почте. как PDF в [email protected] В теме письма укажите пожалуйста, укажите тип разрешения, на которое вы подаете заявку (хранение RV, асфальтоукладчики, гаражная распродажа, так далее.). Вы можете найти копии приложений в формате PDF, а также какие документы требуется для каждого типа разрешений, на Разрешает веб-страницу.
    • Отдел зонирования рассмотрит ваше заявление. Если какая-либо дополнительная информация или документация потребуется, с вами свяжется персонал отдела зонирования.
    • После утверждения вы получите электронное письмо с уведомлением об утверждении, а также ссылку на Fast Отслеживайте веб-сайт, где вы можете создать учетную запись и оплатить разрешение на зонирование. При создании вашего учетной записи, категория пользователя, которую вам нужно будет выбрать, Зонирование/БЗА.
    • После оплаты сборов ваше разрешение будет готово. Квитанция об оплате является вашим разрешением на все разрешения на зонирование, за исключением следующих, и в этом случае вы получите разрешение, письмо или другой документ:
      • Разделение лота
      • Удаление деревьев или заготовка древесины
      • Письма о подтверждении зонирования
      • Измерение расстояния для алкогольных напитков
      • Приложения ММТС
      • Определения менеджера по несоответствующему использованию и зонированию
    Налоговые квитанции на бизнес

    Налоговые квитанции на бизнес Необходимо подать заявление в электронном виде.

    Чтобы отправить в электронном виде, выполните следующие действия:

    • Загрузите и заполните электронную форму Заявление на получение налоговой квитанции .
    • Отправьте заполненное Заявление о получении налога на прибыль в электронном виде по электронной почте заполненная заявка в формате PDF на [email protected] Запомни помещать BTR в теме письма.
    • Отдел зонирования рассмотрит ваше заявление. Если какая-либо дополнительная информация или потребуется документация, с вами свяжется персонал отдела зонирования.
    • После утверждения вы получите электронное письмо с уведомлением об утверждении со ссылкой на Сайт Fast Track. Создайте учетную запись Fast Track и оплатите налоговую квитанцию. При создании учетной записи вам нужно будет выбрать категорию пользователя: Зонирование/БЗА.
    • После оплаты сборов обратитесь в Департамент налогообложения предприятий для получения дальнейших инструкций. В Департамент налогообложения предприятий можно позвонить по телефону 407-836-5650.

    Другие проверяющие отделы, отделы и типы разрешений

    Транспортные решения для региона продолжают оставаться главным приоритетом.

    Департамент здравоохранения Флориды в округе Ориндж

    Офис Департамента здравоохранения Флориды в округе Ориндж в настоящее время открыт для работы.

    Мы рекомендуем только электронную оплату разрешений.
    Основная линия офиса: 407-858-1497, Время работы офиса: с 8:00 до 16:00.
    Электронная почта для заявлений: [email protected] ФАКС: 407-228-1467 или 407-228-1468

    Департамент здравоохранения Флориды в округе Ориндж
    1001 Executive Center Drive, Suite 200
    Орландо, Флорида 32803

    Отдел охраны окружающей среды (EPD)

    Офисы EPD округа Ориндж продолжат рассматривать электронные планы и заявки на получение разрешений, а также проводить операции в электронном виде по электронной почте, через Webex или по телефону. С 5 апреля 2021 года EPD теперь будет принимать ограниченное количество личных встреч. Отправьте запрос по электронной почте [email protected]

    Клиенты могут обратиться за помощью по телефону 407-836-1489. На эту линию ответит сотрудник, который может помочь клиентам и направить запросы соответствующему контактному лицу программы. Клиенты могут отправить электронное письмо EPD по адресу [email protected], и ваше электронное письмо будет направлено соответствующему контактному лицу программы.

    EPD будет по-прежнему принимать заявки на получение разрешений и платежи по почте США или в ящике для выдачи в вестибюле EPD, а также по электронной почте.

    Электронные заявки в EPD:

    • Жалобы на экологические проблемы также можно направлять по электронной почте [email protected]
    • Заявки на получение разрешения на водно-болотные угодья
    • можно отправить по электронной почте по адресу [email protected]
    • Заявки на получение разрешения на обращение с твердыми отходами
    • можно отправить по электронной почте на адрес [email protected] 9.0022
    Уведомления, обследования и меры по борьбе с асбестом:

    Полезную информацию можно найти на сайте www.fldepportal.com/go/submit-registration. По любым вопросам, связанным с асбестом, обращайтесь по адресу John. [email protected] или по телефону 407-836-1445.

    Вопросы, связанные с разрешениями на источник загрязнения воздуха, следует направлять по адресу [email protected]

    Национальная система ликвидации выбросов загрязняющих веществ (NPDES):

    Сотрудники будут просматривать планы контроля эрозии и наносов в электронном виде и будут участвовать во всех запланированных конференциях перед началом строительства с помощью удаленных средств. Сотрудники NPDES будут продолжать проводить выездные проверки, практикуя социальное дистанцирование на месте. Вопросы относительно требований программы NPDES следует направлять по адресу [email protected]

    Отдел охраны окружающей среды округа Ориндж
    3165 McCrory Place #200
    Орландо, Флорида 32803

    Коммунальные службы округа Ориндж

    Пожалуйста, направляйте запросы относительно рассмотрения разрешений, их обработки и расценок вместе с подтверждающими документами по адресу [email protected] net. Уведомление предоставляется после утверждения запросов на оплату.

    При общей сумме платежа 20 000 долларов США или менее: Платежи по кредитным картам принимаются онлайн или по телефону. Платежи по чекам принимаются вместе с соответствующими документами в кассе, расположенной в вестибюле главного входа по адресу 9.150 Карри Форд Роуд, Орландо.

    Для общей суммы платежа более 20 000 долларов США:  Требуется оплата чеком. Доставьте платежи по чеку и соответствующие документы в почтовый ящик, расположенный в вестибюле главного входа по адресу 9150 Curry Ford Road, Orlando.

    Копии счетов и платежных квитанций/транзакций предоставляются после обработки.

    Служба поддержки коммунальных предприятий — Развитие

    Телефон: 407-836-5503 | Электронная почта: [email protected]

    Отдел управления ливневыми стоками

    Отдел управления ливневыми стоками продолжит рассмотреть планы и принять решение о необходимости Разрешений на пойму. В случае что требуется разрешение, клиенты получат инструкции о том, как подать заявку и отправить по почте нужная информация.

    Плата за воздействие и параллелизм

    Сборы за воздействие и параллелизм При рассмотрении разрешений на строительство будет использоваться электронный процесс проверки. Письма о назначении платы за удар или заявления об отсрочке могут быть отправлены физически или в цифровом виде.

    Цифровые письма о назначении должны быть нотариально заверены, отсканированы, а затем отправлены по электронной почте на [email protected] Письма на бумажных носителях можно оставить лично в ящике для сбора комиссий и параллелизма у входа в административное здание округа Ориндж или отправить по почте на указанный ниже почтовый адрес.

    Приложения для параллелизма можно отправлять по электронной почте на адрес [email protected] Кроме того, исходные заявки должны быть отправлены лично в ящик для сбора комиссий и параллелизма у входа в административное здание округа Ориндж или отправлены по почте на указанный ниже почтовый адрес. Письмо об утверждении не может быть отправлено до тех пор, пока округ Ориндж не получит исходное заявление. Мы настоятельно рекомендуем всем использовать портал онлайн-сервисов Fast Track округа Ориндж для оплаты сборов за подачу одновременного заявления.

    Отдел по работе с комиссиями за воздействие и параллелизмом
    201 S. Rosalind Ave, 2nd Floor
    Orlando, FL 32801
    Телефон: 407-836-8181

    Публичные записи

    Все запросы к общедоступным записям можно отправлять по адресу [email protected]

    Департамент общественных работ

    В связи с Чрезвычайным распоряжением № 2020-04 о COVID-19 и Центре контроля заболеваний (CDC) для ограничения распространения COVID-19, вступает в силу в пятницу, 27 марта 2020 г., в 8:00. до 9 апреля, 2020 г., в 17:00 Департамент общественных работ будет открыт для работы, но наше главное здание по адресу 4200 South John Young Parkway будет закрыто для публики.

    Специальные инструкции:
