alexxlab что нужно знать и от чего отталкиваться
Содержание
Введение
1. Крыльцо
2.Самый главный параметр при расчете лестницы для крыльца это высота.
2.1. 1-й показатель это верхняя поверхность, к чему приходит наша лестница
2.2. 2-й показатель это нижняя поверхность, куда будем ставить лестницу
3. Комфортная высота и ширина ступени
3.1. От общего к частному
3.2. Оптимальный показатель, где комфортной высотой ступени является 160-190мм
3.3. Оптимальный показатель, где комфортной шириной проступи является 220-330мм
4. Расчет лестницы
5. Показатель количество подъемов
6. Вторым важным параметром для крыльца служит ширина
7.
7.1. Глубина площадки
7.2. Ширина площадки
Введение
В этой статье я расскажу вам как просто можно рассчитать вашу входную лестницу самостоятельно, разобрав все важные моменты, на что нужно обращать внимание. Для того, что бы вы могли самостоятельно рассчитать для себя комфортную лестницу и понимать, что это именно то, что вам нужно, не важно, сами ли будете вы ее устанавливать или обратитесь в компанию.
1. Крыльцо.
Уличные лестницы бывают разные, в этой статье я с вами поделюсь, как рассчитать уличную лестницу именно для крыльца. Ведь крыльцо является самым основным показателем, где без нее невозможно обойтись любому частному дому Уличные лестницы для крыльца в основном состоят из одного пролета и служат они в основном для парадного входа крыльца или соединяются с террасой.
-кто-то хочет себе лестницу с центральным входом;
— кто-то предпочитает заход сбоку и вдоль дома.
Все зависит от ваших пожеланий, а так же вашей из начальной планировки и зачастую у вас уже есть свое представление как все должно быть, а возможно есть и ограничения, которые уже не исправишь и нужно только уместить нашу с вами лестницу так, что бы было комфортно. И что бы уместить нашу с вами лестницу нужно сделать расчет, который зависит от таких параметров как высота, ширина, а так же длина (на случай добавлении площадки) для комфортной лестницы.
Давайте с вами разберем эти параметры:
2. Самый главный параметр при расчете лестницы для крыльца это высота.
И тут что бы рассчитать высоту крыльца, нужно учитывать два показателя:
2.1. 1-й показатель это Верхняя поверхность, к чему приходит наша лестница
Верхнее основание, к чему будет приходить наша лестница, бывает разной: Будь это существующая площадка под террасу или же просто существует входная дверь и стена. И важно понимать, куда именно будет приходить наша лестница, и учесть несколько вариантов:
1)Давай те рассмотрим 1-й вариант, когда наша лестница приходит к существующей террасе, когда уже есть существующая площадка и именно к ней будет приходить наша лестница. Важно понимать какая высота от верхнего основания, куда будет приходить лестница. То есть нужно начинать мерить от верха перекрытия: и важно рассчитывать ее от чистого пола существующей площадке.
Если у вас уже существует чистовой пол на существующей площадке, то замерить будет не сложно.
Даже если на данном этапе у вас еще черновая поверхность и еще не выложен верхний чистовой пол, важно уже на этом этапе понимать какой материал вы будете обшивать на верхнее основания и ее размеры, что бы правильно посчитать наше крыльцо.
Например:
У вас есть существующая терраса, где на данном этапе нет чистового пола, а только расположены лаги. И вы собираетесь обшивать эту террасу деревянной доской из лиственницы, у которой толщина доски 35мм, а перед этим выложить обрешетку, где толщина бруска 40мм. Итого мы получаем с вами толщину, от лаги до чистового пола: 40мм+35мм= 75 мм. И когда мы с вами будем измерять высоту, то к существующей высоте нужно будет прибавить 75 мм, так мы с вами определим точную высоту с учетом подъема чистового пола.
2)Еще один вариант, когда нет существующих террас, а только стоит входная дверь и стена, где расчет нужной для нас высоты начинается от нижней части двери. Для понимания высоты от нижний части двери, нужно учесть, что со временем в особенности в деревянных домах, дверь может провисать и становиться ниже чем она есть сейчас, этот момент мало кто учитывает, но очень важный для расчета.
Поэтому когда вы рассчитываете высоту крыльца нужно от нижней части двери взять небольшой запас 20-40мм, он будет ниже, чем высота от начала самой двери.
На комфорт шага от лестницы или площадки до перешагивания самой двери это не повлияет, так как 20-40мм маленький показатель погрешности, который не будет ощущаться. Но для провисаний самой двери со временем может сильно послужить этот показатель, где у вас всегда будет запас. Так же в зимний период, когда выпадают множество осадков в виде снега на вашей лестнице или площадки может образоваться слой снега или льда, который так же будет служить препятствием при открывании двери. Поэтому когда вы рассчитываете лестницу от начало двери запас нужен обязательно! Поняв, куда будет приходить наша лестница, мы определили верхний показатель прихода лестницы, теперь переходим к нижнему показателю.
2.2. 2-й показатель это нижняя поверхность, куда будем ставить лестницу.
Это может быть: Фундамент, брусчатка, земля, плитка, асфальт.
Если у вас уже существует чистовая нижняя поверхность, то замерить высоту будет легко. Так как для замера уже есть окончательное основание.
Но так бывает не всегда и зачастую, то основание, которое сейчас существует не окончательная и считается черновой, на что потом еще будет заливаться или же выкладываться чистовой пол. Тут, как и с верхней поверхностью, нужно понимать какой материал вы будете использовать, для чистовой поверхности и какой размер он имеет. Например:
У вас есть существующая нижняя поверхность это залитый бетон. На него сверху вы планируете выложить тротуарную плитку, где толщина ее всего 30мм, перед тем как выложить плитку понадобиться специальный плиточный раствор, где толщина его будет примерно 10мм. В итоге мы получаем с вами размер 30мм+10мм=40мм чистовой пол нашей нижней поверхности.
И если вы начинаете считать высоту именно с чернового пола, то нужно понимать, что на него потом поднимется чистовая поверхность 40мм и нужно будет с этой высоты чернового полу вычесть высоту 40мм.
Внимание: если при подъеме чистового пола на верхнем основании мы прибавляем, то при подъеме чистового пола нижнего основания мы вычитаем. Это важно понять и учесть.
Тем самым, учитывая этот подъем, вы сможете рассчитать одинаковую высоту всех ступеней, на что ваша лестница будет комфортной.
Из нашего с вами примера мы можем сделать вывод: что чистовой пол верхней поверхности поднимется на 75 мм, а чистовой пол нижней поверхности на 40мм. Высота от чернового пола верхней поверхности до чернового пола нижней поверхности 1090мм, тем самым мы с вами получаем:
1090-40+75= 1125 мм — общая чистовая высота.
Вывод: При расчете высоты, от верхней поверхности, до нижней поверхности, нужно учитывать сами поверхности, а именно чистовые (окончательные) ли они, или же они не чистовые (не окончательные). Если они не чистовые, то какой слой чистовой отделки на них в дальнейшем будет возводиться, а именно какой материал и его размеры, что бы в дальнейшем можно было правильно рассчитать количество ступеней, а главное сделать их одинаковыми для комфортного шага.
Поняв, какая высота у вас получилась, можно рассчитать количество ступеней.
Но перед тем, как рассчитать количество ступеней, давай те с вами разберемся, какая высота и ширина ступени является самой комфортной и от чего нужно отталкиваться при выборе комфортной высоты и ширины ступени.
3. Комфортная высота и ширина ступени
3.1. От общего к частному
Для того что бы мы с вами точно понимали, какую комфортную высоту и ширину ступени мы предпочитаем, нам с вами придется проделать еще один не легкий путь.
По ГОСТ требованиям оптимально принято считать, что высота ступени должен быть -150мм, а ширина ступени при этом должна быть вдвое больше — 300мм. Если же ширина ступени будет больше, то идущий по лестнице человек будет сбиваться с шага, а значительное уменьшение ширины ступени значительно затруднит спуск.
И основное правило согласно нашему Госту, которое позволяет построить лестницу, по которой будет удобно и безопасно ходить, является соблюдение соотношения между высотой и шириной ступени.

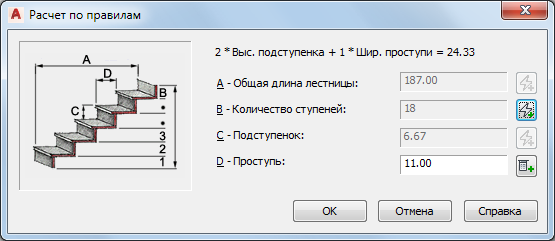

Согласно истории: В XVII веке французский инженер Блондель вывел формулу, которая связывает эти две величины между собой:
2х+у=60
Где “х”- это высота ступени, а “у”- это ширина ступени — и назвали эту формулу “идеальной лестницы”
Что получается: 2х150+300=600
Из этой формулы были выведены следующие две:
х+у=450мм — формула “безопасной лестницы”
у-х=120мм — формула “удобной лестницы”
Исходя из этих формул, мы с вами сделали вывод, что есть некий стандарт, к чему нужно стремиться. Все дело в том, что по стандарту шаговая часть (проступь) 300мм, а высота ступени 150мм, но это не строгие цифры, а лишь показатель безопасного шага.
Для более наглядного примера, давай те обратимся к этому рисунку, который показывает наиболее комфортный вариант соотношения высоты и ширины ступени.
Но есть так же Гост на высоту и ширину ступени, предписывающий придерживаться размеров: для высоты ступеней в промежутке 150-200мм, а для ширины ступени придерживаться 220-330мм, то есть нет строгих цифр, а лишь есть, некий промежуток к чему нужно стремится для комфортного и безопасного подъема.
Поэтому существует так же оптимальный показатель, который является комфортным решением при расчете ступеней:
3.2. Оптимальный показатель, где комфортной высотой ступени является 160-190мм
Такая величина, является основной, которой нужно придерживаться, но так же нужно понимать, что разница от 160 до 190мм является переменной величиной:
1)Потому что бывают ограничения, которые нам не позволяют придерживаться строгих цифр и отталкиваться от того что мы имеем. То есть зачастую бывает, так что при расчете уличных лестниц, у нас есть ограничения, которые не позволяют нам прийти к именно той высоте, к которой мы стремимся. Это связано с тем, что для наших стандартов нужно больше пространства, уделенное для лестницы и не всегда, при возведении домов это учитывается.
2)Так же величина является переменной, так как тип людей, для которых предназначена эта лестница, бывает разной. И для каждого человека может быть свой идеал комфортной ступени.
Приведем пример:
Для людей пенсионного возраста и маленьких детей средняя комфортная высота ступени является: 150-160мм, где для них главным показателем служит низкий подъем.
Для подростков или людей средних лет идеальной высотой ступеней служит 170-180мм, так как они более активные и высота ступеней 150 мм для них слишком маленький показатель. Для них подъем по низким ступенькам, является показателем слишком частым, где они в свою очередь стараются перешагивать через две ступеньки.
3)Еще величина бывает переменным, потому что лестниц бывают разными и у каждой лестницы есть свое предназначение, где угол подъема лестничного марша должен находиться в пределах 26-45 градусов.
При вычислениях необходимо учитывать угол уклона конструктива. Допустимые значения его лежат между 26° и 45°. С учетом допустимого угла (45°) получаем, что подходящее значение при b = 200 мм, для h также составит 200.
Вывод: Комфортная высота ступеней бывает разной и для каждого она своя.
Нужно понимать, как она рассчитывается и для каких целей будет использоваться ваша лестница, а так же понимать ничего ли нам не мешает выбрать именно ту высоту, которая подходит именно к нам.
3.3. Оптимальный показатель, где комфортной шириной проступи является 220-330мм
Ширина ступени тоже является переменной величиной и является такой по нескольким показателям:
1)Один из главных показателей выбора ширины ступеней служит материал, который вы собираетесь обшивать вашу лестницу. И, исходя из этого материала, нужно рассчитывать точную ширину ступеней.
Например:
1)Если вы собираетесь обшивать лестницу деревом, то нужно учесть размеры стандартной деревянной ступеньки. У них ширина обычно бывает 300мм, но за частую под заказ, они могут сделать как меньше так и больше размером. Но если вы взяли стандартную ступень 300мм, то сам каркас вы можете сделать на 20-30мм меньше, что бы для красоты можно было сделать свес ступени;
2)Если вы собираетесь обшивать лестницу ДПК (древесно-полимерный композит), то тут нужно определиться, где вы будете закупать и какие размеры ДПК у данного продавца, так как ДПК бывают разных размеров и видов (подробнее об этом мы с вами поговорим в отдельной статье).
Так же касается и других материалов обшивки, нужно учитывать какой материал вы хотите использовать, а самое главное какие размеры этого материала нужно заложить на вашу лестницу. Чтобы не ошибиться и желательно это продумать еще на этапе замера.
2)Еще один показатель выбора ширины ступени — это ограничение в пространстве. То есть когда есть ограничения по длине самой лестницы.
Например:
1) Вы на этапе строительства залили фундамент вдоль дома, а когда строительство дома закончилось и пришло время ставить входную лестницу, фундамент оказался короткий и ваша лестница выходит за пределы этого фундамента;
2) Или же, ваша лестница имеет конфигурацию, которая проходит вдоль вашего дома и имеет боковой заход в дом. При этом есть ограничения по краю дома: ваша длина от дверного проема, до края дома имеет ограничение, которая вам не позволяет выйти за дом и сделать комфортную лестницу. На что приходится, чем то жертвовать.
И что бы уместить нужное вам количество ступеней иногда приходится жертвовать самой шириной ступени. Особенно когда высота большая, а длина вас ограничивает. В таком случае единственным вариантом служит жертвование шириной ступеньки.
Мы сделали это, мы прошли этот тернистый путь и теперь мы уже точно знаем какая ширина и высота ступени будет для нас идеальная.
4. Расчет лестницы.
Теперь давайте с вами перейдем непосредственно к самому расчету:
Для начала нам нужно понять примерное количество ступеней на нашу лестницу. Для этого нам нужно нашу с вами полученную высоту разделить на стандартные высоты ступеней.
В нашем с вами примере мы определили общую чистовую высоту, которая составляет: 1125мм.
Далее разделим нашу высоту на стандартные высоты ступени, которые могут использоваться на лестницах:
Формула: Общую высоту, делим на высоту ступени, получается количество ступеней.
1) 1125/150=7,5
2) 1125/160=7,03
3) 1125/170= 6,62
4) 1125/180=6,25
Давай те подведем итоги нашего расчета лестницы:
Мы берем результаты вычислений от минимального размера до максимального. По этим расчетам мы с вами видим, что примерное количество ступеней составляет: от 6,25 до 7,5. Так как полторы ступеньки не бывает, нам нужно количество ступеней округлить, либо в большую сторону, либо в меньшую сторону. Округлив можно сделать вывод, что от 6 до 8 ступеней можно применить к нашей лестнице.
Такое количество ступеней нам нужно уместить и если нас ничего не ограничивает, то у нас есть выбор и мы можем сделать максимально комфортную для нас лестницу.
Например:
Я выбираю для себя количество ступеней 7. Далее для того что бы точно определить точную высоту ступени нам нужно общую высоту разделить на то количество ступеней, которую я выбрал, т.е. 7 , что получается:
Формула: Общую высоту, делим на количество ступеней, получаем высоту ступени
В нашем примере:
1125/7=160,7142857143 мм
160,7мм — это высота ступени.
Это 160 миллиметра и семь десятых миллиметра. Естественно, эту цифру нужно округлить. Не возможно, сделать лестницу с высотой ступени 160.7 мм, так как обычные станки и балгарки не режут металл или дерево с такой погрешностью. Поэтому мы обычно округляем этот параметр до миллиметра.
Вывод: Высоту ступени округляем до 161 мм.
У Вас может возникнуть вопрос:»Куда уйдет погрешность в 0.3 мм, если мы округлили цифры 160,7 до 161?»
Ответ: отклонение уйдет на нижнюю ступень, она будет отличаться от всех остальных. 7 * 0.3 мм = 2.1 мм.
Это значит, что первая ступень у нас будет на 2.1 мм короче, чем остальные.
Если вы дошли до этого момента и все поняли — это очень круто!
Но это еще не все! Есть еще один показатель, который может нам пригодиться и его тоже нужно учитывать.
5. Показатель количество подъемов.
По нашим расчетам мы выбрали с вами 7ступеней с высотой ступени 161мм, но это еще не все.
Тут есть еще один показатель – это “количество подъемов”. В данном примере у нас с вами получилось 7 подъемов, так как ступеней тоже 7. Но мы с вами можем уменьшить количество ступеней на 1 единицу, при этом количество подъемов оставить 7 и высота ступеней у нас тоже сохраниться- 161мм. Тем самым мы сократим длину лестницы на минус одна ступень.
И это вовсе не волшебство!
Как это сделать? Давай те разберемся, и я расскажу, чем отличается количество подъемов от количества ступеней.
Этот показатель “количество подъемов” отличается от количества ступеней на 1 единицу. То есть количества подъемов может быть на +1 единицу больше чем количество ступеней, при этом высота ступеней остается не изменной.
То есть мы к нему можем прибавить +1 к количеству ступеней, но не больше. Отсюда следует:
Что количество подъемов может отличаться от количества ступеней!
Это зависит от следующего: используется ли верхняя поверхность, к чему приходит лестница в качестве ступени или не используется.
Это одна из возможностей, как при ограниченном пространстве для лестницы можно снизить высоту каждой ступени минимум на 10мм
Мы просто делаем так, что верхняя ступень лестницы будет являться сама верхняя поверхность, и уже от нее вниз на 1 подъем будет опускаться наша с вами лестница. И этот нижний подъем и является +1 к количеству подъемов. Поэтому может получиться так, что подъемов осталось 7, а количество ступеней сократилась на 1.
Или же сделать 7 ступеней и 8 подъемов, тем самым высота ступеней у нас станет ниже и получится — 141мм, что на 20мм меньше нашего первого варианта.
Вывод: От того как начинается наша верхняя ступенька зависит высота всех ступеней и благодаря этому мы с вами можем использовать на 1 ступень меньше, если будем использовать существующий верхний пол как саму ступень.
6.
Вторым важным параметром для крыльца служит ширина.
Ширина уличной лестницы для крыльца разнообразна и зависит от многих факторов и ограничений своих построек. Зачастую, какая будет ширина лестницы уже давно понятно по ее ограничению, а именно по ее проему или же по существующей террасе, а зачастую бывает уже по ширине дверного проема.
Но если у вас нет этих ограничений, и вы хотите сделать комфортную ширину, не зная на что ссылаться, то тут у многих мнение разделяются и для каждого из нас есть свои идеалы комфортной ширины.
Давайте с вами разберем, какие ограничения встают на нашем пути, и если их нет, как определить для себя свой идеал.
Что бы определить нужную вам ширину лестницы, нужно понимать, куда лестница приходит:
Если лестница приходит к существующей террасе, то максимальную ширину лестницы обычно определяют по ширине самой террасы. Она может быть разной, от минимального 1 метра (бывает и меньше) до 10 метров, а то и больше.
Тут важно для себя понять, какая для вас будет идеальная ширина, особенно когда у вас ширина существующей террасы большая, то не обязательно делать лестницу по всей ширине, достаточно сделать ширину чуть шире ширины дверного проема, но минимум нужно делать ширину 1200м, если у вас позволяет ширина террасы. Так как это уличная входная лестница и проходимость ее должна учитываться с условием одновременного прохода через лестницу двумя людьми, так как для нормального прохода одного человека нужно 600мм. Для комфортного прохода двоих людей, что бы они могли пройти мимо друг друга и не свалиться, нужна минимальная ширина 1200мм.
Если же лестница приходит к входной двери, то основой расчета служит сама дверь. В данном случае правильнее всего будет воспользоваться площадкой, для комфортного захода внутрь, так как со ступеньки не комфортно будет сразу заходить в дверной проем, потому что сама дверь будет являться препятствием и стоя на ступеньке приходится делать несколько шагов назад, что бы пропустить саму дверь и уже потом зайти.
Но разберем вариант, когда все таки вы решили отказаться от площадки и сделать просто лестницу, так как вход ее запасной и вы не часто туда заходите.
Например:
Ваша дверь шириной 900 мм, для комфортной ширины лестницы, при условии, что ширине лестницы ничего не ограничивает, используют ширину минимум 1000мм, что бы дверь была на уровне лестницы, в данном случае 100мм используется как запас и распределяется по краям двери на 50мм. Так лестница сохраняет симметрию по отношению двери.
В данном случае я рассмотрел минимальную ширину. Но если у вас позволяет место, то можно увеличить ширину лестницы, сделать ее 1200мм, или же 1500мм, тут больше зависит от того на сколько комфортно вам будет открывать саму дверь, при входе в дом. Делать более широкую лестницу, ширина которой более 1500мм лучше не стоит, так как нет никакого смысла от этого, если ваша дверь идет до 1000мм. Потому что дверь все равно будет вам ограничивать территорию прохода через нее, поэтому делать широкую лестницу просто нет смысла.
7. Перейдем к самой площадке.
При изготовлении входной лестницы для крыльца, зная ее ширину и высоту, можно посчитать и определить нужную нам лестницу, но зачастую к нашей лестнице требуется еще и площадка.
В основном это бывает, когда нет существующей террасы, и все что мы имеем это дверной проем в стене, в этом случае наличие площадки для лестницы просто необходимо, особенно если крыльцо ваше является центральным входом и важно сделать ее максимально комфортной.
Потому что, когда мы открываем дверь и хотим зайти в дверной проем, то сама дверь (обычно входная дверь открывается снаружи) мешает нам стоять на ступени и заходить внутрь, поэтому нам приходиться вставать ниже, и пропуская саму дверь, заходить внутрь. Это очень неудобно, тем более, если это крыльцо центральное и используется постоянно.
7.1. Глубина площадки.
Именно поэтому необходимо изготовить площадку, с комфортной глубиной.
Именно глубина площадки служит основным показателем, при изготовлении крыльца к входной двери.
Глубина площадки, как и ширина площадки, зависит от самой двери, а именно от расстояния двери, при ее открытии. Когда мы открываем дверь, мы можем определить, какая глубина площадки нужна что бы дверь могла открываться свободно, при этом нужно еще и учитывать тот факт что при открытие двери нужно еще оставаться на площадке, то есть, открывая дверь мы делаем шаг назад, что бы пропустить саму дверь и уже потом заходим внутрь.
Итак, что мы имеем, первое это длина самой двери и второе это мы с вами стоящие на площадке.
Допустим, длина самой двери 800мм, что бы комфортно стоять на площадке и открывать дверь нужно как минимум еще прибавить 300-400мм, это то расстояние что бы можно было, пропуская дверь, открыть ее, сделать шаг назад, стоя на площадке и свободно зайти внутрь. То есть комфортная глубина площадки в данном случае составляет: 1100-1200мм.
Далее давай те с вами перейдем к ширине площадке.
7.2. Ширина площадки.
Ширина площадки для дверного проема обычно делается шире дверного проема, так что бы можно было стоя на площадке вообще не пятиться назад, благодаря, тому что площадка используется шире дверного проема, можно стоять не перед самой дверью и пятиться назад, а диагонально самой двери, то есть сбоку, в этом случае можно открыть дверь, стоя на месте.
Расстояние, которое можно сделать шире по отношению к двери должно быть так же не менее 300-400мм, что бы можно было стоя сбоку открыть дверь.
Например: Ширина дверного проема составляет 900мм, в таком случае ширину площадки лучше всего будет использовать 1500- 1700мм. Я к каждой стороне дверного проема прибавил по 300-400мм. Почему с каждой стороны?
Во-первых что бы сохранить симметрию, конечно если позволяет сам вход, бывают случаи когда есть ограничения, тогда и выбирать особо не приходится, но сейчас мы берем во внимание, что у нас нет ограничений и мы делаем ширину исходя из собственного комфорта не ограничиваясь ничем;
Во-вторых, делая одинаковую ширину 300х400мм, с каждой стороны позволяет нам: 1) стоять сбоку при открытии двери; 2) Если с другого бока присутствуют ограждения, то чем шире мы будем брать расстояние после дверного проема, тем шире откроется наша дверь, что немало важно.
Если с другого бока вообще не брать расстояния и делать в уровень, то открывая дверь, она будет открываться меньше, чем если бы у нас было запасное расстояние.
Вывод: Глубина и ширина площадке взаимно дополняют друг друга. Когда у вас есть ограничения по глубине площадке и вам нужно делать лестницу, что бы она была не совсем длинная, то сделав ширину площадки комфортной, мы можем глубину уменьшить и наоборот. Если у вас есть ограничения по ширине площадки, такое бывает, то делая глубину ступеней комфортной, мы можем ширину площадке уменьшить, сделав ее по проему, и будет тоже комфортно. Тем самым ширина и глубина площадки поддерживают друг друга, но если у вас нет ни каких ограничений, то тут бесспорно нужно делать и ширину, и глубину площадки комфортной.
Так же когда у вас нет никаких ограничений, при изготовлении площадки, зачастую делают огромные террасы, где помимо захода учитывается площадь для беседок, для балкона или же просто большого пространства для отдыха.
Все зависит от того что вы сами хотите и на сколько пространство это позволяет.
Высота ступеней лестницы в своём доме
Жильцам многоквартирных домов не приходится задумываться над размерами ступеней лестниц, образующих межэтажные переходы. За них все продумали проектировщики, приведя эти параметры к оптимальным показателям, соответствующим действующим стандартам. И даже если эти лестничные марши кому-то кажутся не вполне удобными – все рано он не волен ничего изменить.
Высота ступеней лестницы в своём домеА вот хозяевам собственных домов зачастую приходится «ломать голову», если они берутся за разработку такой лестничной конструкции самостоятельно. Какая же должна быть высота ступеней лестницы в своём доме, чтобы в максимальной степени обеспечивались и комфортность пользованию ею, и безопасность перемещения по ней. Настоящей публикацией постараемся разъяснить заинтересованному читателю этот узел вопросов.
Что говорят руководящие документы?Итак, предполагается возведение лестницы в частном доме.
Если хозяева, как говорится, берут это дело полностью на себя, то у них вполне закономерно возникает череда вопросов по нормативным параметрам этой конструкции.
Современному человеку предоставляются в этом плане все «удобства цивилизации». Он открывает в браузере поисковик, вбивает запрос «высота ступеней для лестницы собственного дома». И на него «обрушивается» целый перечень статей под таким заголовком — выбирай, не хочу.
Но вот же странность – практически все авторы ссылаются на одни и те же СНиП (впрочем, некоторые и вовсе не указывают номера документов), а вот значения размеров ступеней от статьи к статье — «плавают» в определённом диапазоне. Наверное, в такой ситуации будет наиболее целесообразным обратиться непосредственно к первоисточнику?
В большинстве подобных статей авторы указывают в качестве основополагающего документа СНиП 2.08.01—89* «Жилые здания». И вот тут начинается интересное…
Дело в том, что в этом документе ничего и не говорится именно о высоте степеней.
Оговаривается крутизна лестничных маршей – но не более того. Любой желающий может в этом убедиться сам. Так что, коллеги, давайте все же уважать читателей. И раз вы ссылаетесь на какой-то документ, то хотя бы загляните в него сами…
Но это даже еще не самое главное. Весь нонсенс в том, что упомянутый документ в настоящее время уже даже не является действующим. И ссылаться на него – просто некорректно.
Ссылаться на СНиП 2.08.01-89* «Жилые здания» нельзя – этот документ уже не действует.Точно так же выведен из употребления и СНиП 2.08.01—89* «Общественные здания и сооружения», на который также очень любят ссылаться.
Действующим «первоисточником» для общественных зданий сейчас является СП 118.13330.2012* (актуализированная редакция СНиП 31—06-2009 со внесенными изменениями).
СНиП для общественных зданий оговаривают диапазон размеров ступеней. Но, подчеркнем, разговор пока не идет о жилых…Да, в этом документе размеры ступеней все же оговариваются. Но, заметим, что это касается именно общественных заданий – здесь рамки всегда жестче.
Тем не менее, познакомимся с этими требованиями – на них все же можно будет ориентироваться при разработке собственных проектов лестницы.
- Число ступеней в марше должно быть менее не трех и не более шестнадцати. На маршах в пределах первого этажа это количество может достигать восемнадцати.
- Ширина проступи – 300 мм с допустимым диапазоном от 280 до 350 мм. Высота ступени – 150 мм или в границах от 130 до 170 мм.
- Запрещается применять на протяжении одного марша ступени разной высоты и ширины. Как допустимое исключение – возможны изменения конфигурации первых трех ступней главной лестницы.
Цены на деревянные лестницы
деревянная лестница
Однако, нам нужны данные именно про жилые дома. Надо полагать, что раз старые СНиП были отменены, им на замену пришли другие. Так оно и есть – но взамен одного документа появилось два: жилые дома разделены на многоквартирные и одноквартирные. Кстати, оба документа — очень «свежие», введены в действие в апреле 2017 года.
Для начала глянем на многоквартирные жилые дома.
Действующий свод правил для многоквартирных жилых зданийЧто в этом документе говорится про размер лестниц?
Прямо размеры ступеней никак не оговариваются. В документе лишь отмечается, что их высота и ширина проступей, ширина и уклон маршей, высота проходов над лестницами должны быть такими, чтобы обеспечивались безопасность и удобство передвижения по ним и перемещение грузов и предметов как для самих квартир, так и для общественных помещений, если они имеются в доме.
Правда, имеется регламентация ширины лестничных маршей и величины их максимальной крутизны:
| Тип лестничного перехода | Минимальная ширина марша, мм | Максимальный уклон |
|---|---|---|
| Лестницы, ведущие на жилые секционные этажи в домах: | ||
| — двухэтажных; | 1050 | 1 : 1.5 (≈ 34°) |
| — трехэтажных и выше. | 1050 | 1 : 1.75 (≈ 30°) |
Лестницы, ведущие на жилые этажи коридорного типа. | 1200 | 1 : 1.75 (≈ 30°) |
| Лестницы, ведущие в подвальные или цокольные этажи, а также внутриквартирные лестницы | 900 | 1 : 1.25 (≈ 39°) |
Особо оговорено, что ширина марша исчисляется между установленными с обеих сторон ограждениями, либо между ограждением и стеной.
Число ступеней в марше – от трех до восемнадцати. На внутриквартирных лестницах допускается применение винтовых или забежных участков, так, чтобы ширина проступей по центру этих ступеней составляла не менее 180 мм.
Как и во всех других случаях, высота и глубина ступеней должна не должна изменяться на всем протяжении лестницы.
Но многоквартирные дома, опять же, чаще всего строятся по каким-то общим типовым проектам. Для монтажа лестниц, как правило, применяются готовые железобетонные конструкции, которые выпускаются на основании специальных ГОСТ.
А как быть владельцу одноквартирного частного дома?
Открываем специальный Свод Правил, посвящённый именно таким зданиям.
И видим, что по оборудованию лестничных переходов в нем – и вовсе отсутствует конкретная информация. Все рекомендации вмещаются буквально в два абзаца пунктов 8.1 и 8.2. Они невелики, так что есть смысл их процитировать дословно.
« …8.1 Дом должен быть запроектирован, возведен и оборудован таким образом, чтобы предупредить риск получения травм жильцами при передвижении внутри и около дома, при входе и выходе из него, а также при пользовании внутриквартирным оборудованием.
8.2 Уклон и ширина лестничных маршей и пандусов, высота ступеней, ширина проступей, ширина лестничных площадок, высота проходов по лестницам, подвалу, эксплуатируемому чердаку, перепады уровня пола, а также размеры дверных проемов должны обеспечивать удобство и безопасность передвижения и возможность перемещения предметов мебели и внутриквартирного оборудования.
Применение лестниц с разной высотой ступеней не допускается…»
Цены на ступени
ступени
И на этом, буквально – всё.
Получается, что размеры вообще не регламентируются и полностью «отдаются на откуп» хозяину дома? С одной стороны — это действительно так. То есть он волен сделать, как ему кажется более удобным. Про эту составляющую, про удобство, мы подробно поговорим далее по ходу настоящей статьи.
Но еще остаются и вопросы безопасности. А так как практически любая межэтажная лестница в частном доме в случае чрезвычайных ситуаций становится одним из эвакуационных путей, будет разумно предположить, что здесь тоже должны быть какие-то правила.
Так оно и есть. На этот счет имеются специальные нормативные документы. Это СНиП 21-01-97* «Пожарная безопасность зданий и сооружений» и СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы».
Вопросам размеров лестниц, и высоте ступеней – в частности, уделено должное внимание в документах, регламентирующих требования по обеспечению пожарной безопасностиОба документа – действующие. Название и номенклатурные номера различаются, но это больше оттого, что нормы принимались разными ведомствами – Минстроем и МЧС. Но в части информации по оборудованию лестниц – она совпадает практически дословно.
Итак, в этих документах оговорены требования к лестницам, как к путям эвакуации. Причем в общем разделе эти нормативы даны едиными, для всех зданий, независимо от их типа и предназначения. То есть они становятся обязательными и для частных одноквартирных домов.
- Ширина марша лестницы, которая рассматривается в качестве эвакуационного пути для частного жилого дома, должна быть не меньше 900 мм. Допускается ширина марша 700 мм, если лестница ведет к одиночному рабочему месту.
- Уклон лестниц, как правило, не должен превышать величины 1 : 1 (45°). Допускается для открытых внутренних лестниц (не ограниченных лестничной клеткой), ведущих к одиночному рабочему месту, задавать уклон до 2 : 1 (≈ 63°).
- Ширина проступи лестницы, как правило, не должна быть менее 250 мм, а высота подъема ступени – не превышать 220 мм. Правда, на криволинейных ступенях парадных лестниц допустимо уменьшать проступь до 220 мм, а на лестницах, ведущих в нежилые, рабочие помещения (не боле 15 работников) – даже до 120 мм.
- Ширина лестничных площадок не должна быть менее ширины самих маршей. Промежуточная площадка между прямыми маршами делается длиной не менее 1000 мм. Если на лестницу выходят двери, то они в открытом состоянии не должны уменьшать нормативной ширины маршей и площадок.
В разделе, посвященном одноквартирным домам, эти параметры никак не изменяются. Делается лишь ряд оговорок в том плане, что в таких зданиях разрешено рассматривать в качестве эвакуационных внутренние открытые лестницы, в том числе винтовые или с забежными участками. При этом ни уклон, ни ширина, ни даже предел огнестойкости и класс пожарной опасности материалов изготовления элементов лестницы – никак не регламентируется.
Итак, были рассмотрены требования к лестницам, прописанные в СНиП и Сводах правил. Надо признаться, что для одноквартирных жилых домов эти нормативы никак нельзя назвать чрезмерно «суровыми». У хозяина, если он разрабатывает проект сам и уверен в собственных знаниях и возможностях, имеется широкое поле для творчества, особо не ограниченное жёсткими рамками. Если он обеспечит соблюдение указанных выше требований безопасности, то никаких претензий к нему предъявляться не может.
Имеется в виду претензий – со стороны контролирующих организаций. А вот со стороны членов семьи – еще как может! Ведь лестница должна не только отвечать установленным нормам, но и быть максимально удобной. Это уже – «обратная сторона медали», к которой мы сейчас и переходим.
Цены на металлические лестницы
металлическая лестница
Хотя настоящая публикация, в соответствии со своим названием, призвана осветить именно вопросы высоты ступеней лестницы в частном доме, рассматривать эту характеристику в, так сказать, «рафинированном виде», то есть в отрыве от других параметров — попросту невозможно. Они все тесно взаимосвязаны между собой, и к точным размерам ступеней, как правило, приходят уже на завершающей стадии расчетов этой конструкции.
На иллюстрации выше показан пример межэтажной лестницы в частном доме. Буквенными символами обозначены некоторые из параметров конструкции, к которым будем обращаться при проведении расчетов.
Н – высота подъёма. Исчисляется от уровня пола первого до пола второго этажа, то есть с учетом высоты потолка, толщины перекрытия и финишного напольного покрытия.
D – длина лестницы (или, как в показанном примере, ее отдельно взятого марша) в горизонтальной проекции.
а – угол уклона (крутизны) марша лестницы.
h – высота ступени.
d — ширина проступи ступени.
М – ширина лестничного марша.
И начнем мы свое рассмотрение с крутизны подъема и «базовых» габаритов лестницы – ее общей высоты и горизонтальной проекции.
Угол уклона лестницы и его влияние на остальные размеры конструкцииПеред многими владельцами частных домов, особенно не слишком больших по площади, обычно возникает очень схожая проблема. Необходимо увязать между собой оптимальный угол подъёма лестницы и имеющееся свободное пространство, которое отведено для ее установки.
Для начала — посмотрим, какая же крутизна подъема считается наиболее удобной для повседневной эксплуатации лестницы. И это уже будет не с позиций нормативных правил строительства — как мы помним, хозяева частных домов в этом вопросе не особо ограничены. Параметры комфортности больше связаны с рекомендациями специалистов в области медицины, основаны на анализе физики и эргономики движения человека. Внимание на схему:
Схема наглядно показывает степень удобства пользования лестницей в зависимости от угла ее крутизны.Начнем снизу.
- Голубым сектором показаны минимальные углы уклона подъемов, которые практические никогда не используются внутри дома. До угла 9° строительство лестниц обычно вообще не практикуется – здесь намного удобнее и проще будет соорудить наклонный пандус (рампу).
- Уклоны до 20° — это чаще всего наружные широкие лестницы на подходах к дому. Их характеризует очень небольшая высота ступеней и широкая проступь. Для повседневного использования в помещении они крайне неудобны, да и места занимают очень много.
- Если уж имеется острая необходимость организовать небольшой по крутизне и высоте лестничный переход в доме, то нижней критической границей можно считать диапазон от 20 до 24°. Его цвет на схеме несколько изменен, что демонстрирует хоть и незначительный, но все же «прирост» комфортности пользования таким маршем.
- Выше, от 24 до 37° начинается «зеленая зона» — диапазон уклонов лестничных маршей, которые можно считать удобными для повседневного использования всеми проживающими в доме. В этой зоне, кроме того, выделен более темным цветом сектор – это, так сказать, «зона максимального комфорта», то есть оптимальные углы, к которым, по возможности, необходимо стремиться при проектировании конструкции лестницы. Границы этого диапазона – примерно от 27 и до 33°.
- Как мы видели в первом разделе публикации, в частном одноквартирном жилом доме допускаются и более крутые марши, вплоть до 45°. Степень удобства перемещения по ним, безусловно, уже не та, но иногда стесненность площади вынуждает прибегать и к таким конструкциям. Таким образом, уклон в 45 градусов можно назвать критической верхней границей для внутренних лестниц общего пользования в своем доме.
- Жёлтый сектор – это лестницы, которыми пользуются время от времени, например, для подъема на хозяйственный чердак или для спуска в подвальное помещение. В частном доме такие лестницы могут быть приставными, складными или стационарными. Перемещение по ним требует особой осторожности, и часто хозяева предусматривают меры по ограничению свободного доступа к таким маршам, чтобы они не превращались в объекты для детских игр.
- Лестницы с уклонами из красного сектора внутри дома не применяются. Это специальные конструкции, обычно — технологического или спасательного предназначения.
Итак, казалось бы – чего проще? Выбирай наиболее комфортный уклон – и вперед… Увы, так получается не всегда. И прежде всего необходимо выяснить, как будет согласоваться уклон лестницы с тем пространством, какое предполагается выделить под ее строительство.
Крутизна лестничного марша и длина его горизонтальной проекции – тесно взаимосвязанные величиныРазмещенная выше схема наглядно показывает, как изменяется длина лестничного марша в его горизонтальной проекции при изменении крутизны и при равной высоте подъема. Так что ничуть не исключается ситуация, что при желаемом уклоне лестница просто не впишется в отведенное ей место. Естественно, это необходимо просчитывать заранее.
Произвести подобный расчет поможет наш онлайн-калькулятор:
Калькулятор взаимозависимости угла крутизны лестничного марша и длины его горизонтальной проекцииПерейти к расчётам
Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ДЛИНУ ГОРИЗОНТАЛЬНОЙ ПРОЕКЦИИ ЛЕСТНИЦЫ»
Высота подъема (от пола до пола), метров
Угол крутизны лестницы, градусов
Подходить к расчету можно с двух сторон. Скажем, намечен оптимальный угол крутизны, и надо определить, сколько места займет такая лестница. Или, наоборот: имеется конкретный размер, в который необходимо «вписать» лестничный марш – можно определить, какой получится при этом угол, и будет ли он соответствовать «зеленому сектору».
Довольно часто получается так, что места явно недостаточно, а завышать угол не хочется из соображений комфорта и безопасности всех членов семьи, среди которых есть дети или люди с некоторыми ограничениями физических возможностей. Значит, приходится искать решение, которое обычно заключается в разбивке лестницы на два (а иногда – даже и больше) марша. При этом марши могут располагаться, например, вдоль стен, под прямым углом один к другому (Г-образно), или же параллельно, с подъемом, направленным в противоположные стороны (П-образно).
Цены на поручни
поручни
Если будет несколько маршей, то расчет их горизонтальной проекции проводится уже для каждого в отдельности, в зависимости от высоты подъема каждого, то есть, по сути, с учетом высоты размещения и габаритов переходной площадки. Но при этом никак нельзя нарушать жесткое правило, о котором уже говорилось ранее – сколько бы маршей ни было, они все должны иметь совершенно одинаковый уклон и равные размеры ступеней.
Коль мы находимся на этой стадии расчета, нелишним будет сразу определить и длину лестничного пролета. Такой параметр в ходе дальнейшей разработки проекта пригодится не раз – это и длина косоуров (тетив), и размеры поручней ограждений, и длина армирования, если лестница заливается из бетона, и другие случаи.
Расчет несложен — все основывается на закономерностях прямоугольного треугольника. Два катета известны — это высота подъема и длина горизонтальной проекции. Осталось найти гипотенузу.
Калькулятор расчета длины лестничного пролета
Введите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ДЛИНУ ЛЕСТНИЧНОГО ПРОЛЕТА »
Высота подъема (от пола до пола), метров
Длина горизонтальной проекции, метров
Еще больше сэкономить пространство позволяет подход, когда вместо переходных площадок обустраиваются криволинейные участки с забежными ступенями, позволяющими плавно изменять направление лестничного марша. Но здесь уже несколько другие правила расчета, хотя размеры ступенек на прямых маршевых участках подобных лестниц в полной мере подчиняются общим правилам.
Определяемся с размерами и количеством ступенейОсобенности лестниц с забежными участками
Применение забежных участков дает возможность довольно существенно уменьшить размеры горизонтальной проекции лестницы или же максимально приблизить крутизну ее общего уклона к оптимальной. Правда, такие конструкции — сложнее в проектировании и монтаже. Подробнее об этом читайте в специальной статье нашего портала «Забежная лестница своими руками».
Вот мы постепенно и подошли с основному вопросу этой статьи – к размерам ступеней. Предварительные расчеты проведены, и ничто не мешает точно определить высоту ступени и ширину ее проступи – единые параметры для всей лестницы.
Существует несколько подходов к решению этой проблемы. Один из самых простых – это использование так называемой формулы удобства и безопасности лестницы. Она выглядит следующим образом:
2h + d = L
где:
h — высота ступени;
d — ширина проступи;
L — средняя длина человеческого шага. Она, конечно, может варьироваться в ту или иную сторону, но чаще всего для расчетов принимают диапазон в границах от 600 до 640 мм.
Правда, есть очень высокие семьи, для которых этот шаг покажется и маловатым. Равно, как и для невысоких людей такой параметр может быть и поменьше.
Например, расчет ведется для шага в 630 мм. Ступень предполагается сделать высотой в 170 мм. Получается, что оптимальная ширина проступи в таком случае – 290 мм.
Казалось бы, быстро и удобно. Но в формуле присутствуют два неизвестных – высота ступени и ее ширина. Так какой же параметр взять для начала отсчета?
Кроме того, в показанном выражении никак не отражена зависимость размеров ступени от крутизны лестничного марша. А она, очевидно, должна быть…
Давайте еще раз обратим внимание на показанную выше сравнительную схему трех лестниц одинаковой высоты, но разной крутизны. Очевидно, что с повышением угла уклона марша возрастает высота ступеней и уменьшается ширина проступи. Как же рассчитать так, чтобы и «формула удобства» была соблюдена, и уклон марша учтен?
Есть специальный алгоритм, который, наверное, и может считаться универсальным, то есть учитывающим все перечисленные выше критерии.
Для его реализации можно вычертить довольно простую схему, но обязательно — в одном выбранном масштабе.
На иллюстрации ниже оказан пример такой схемы. Ее трехмерность в данном случае – просто для большей наглядности получающегося профиля лестницы. А так вполне будет достаточно и двухмерного чертежа.
Схема, демонстрирующая порядок определения оптимальных размеров ступеней лестницы с учетом крутизны ее марша- Итак, на горизонтальной оси Х откладываем равные отрезки, равные (с учетом масштабирования) средней длине шага L. Эту величину каждый волен взять, как говорится, из расчёта своих собственных физических данных. На оси отмечаются точки L1, L2, L3 и т.д.
- На вертикальной оси откладываются отрезки, равные нормальной высоте подъёма ноги Р. Проставляются, соответственно, точки Р1, Р2, Р3 и т.п. Считается, что для любого среднестатистического человека не вызывает никаких сложностей, излишних напряжений мышц и иных неудобств подъем ноги на высоту, равную половине длины шага. Таки образом, Р = 0,5 × L.
- Теперь соединим точки с одинаковыми номерами отрезками — P1-L1, P2-L2, P3-L3 и т.д.
- Следующим шагом из центра координат проводим луч, под углом а к оси Х, равным расчетной или планируемой крутизне лестничного марша.
- Пересечения этого луча с ранее проведёнными отрезками дадут точки, показанные на схеме красным цветом и пронумерованные 1, 2, 3 и т.д. Вот эти самые точки как раз и показывают внешние края, выступы ступеней. Проведя от них горизонтальные и вертикальные линии до пересечения, несложно получить и сам профиль лестницы.
- Кстати, в этом может помочь и еще одно построение. Так, если соединить точку P1 с L2, P2 c L3 и т.д., то получившиеся линии должны «в аккурат» пройти через точку пересечения проступи и подступенка, то есть через вершину внутреннего угла ступени (на схеме показаны зелеными точками 1, 1.2 и т.д.)
- Теперь, когда профиль лестницы обозначен, остаётся лишь точно снять размеры получившихся ступеней. Ну а затем, зная масштаб построения схемы – перевести к реальным величинам.
Цены на популярные деревянные лестницы
Но мы еще больше упростим задачу читателю – ему даже не придется прибегать к вычерчиванию схемы. Показанный выше графический алгоритм прекрасно описывается тригонометрическими формулами, которые легли в основу предлагаемого калькулятора. Необходимо лишь указать среднюю длину своего шага, предполагаемый или просчитанный угол крутизны лестничного марша – и программа мгновенно определит параметры ступени, отдельно ее оптимальную высоту и ширину проступи.
Перейти к расчётам
Укажите запрашиваемые значения и выберите поочередно расчитываемый параметр высоты или ширины ступени.
После этого нажмите «РАССЧИТАТЬ РАЗМЕР СТУПЕНИ»
Принимаемая в расчет длина нормального шага хозяина лестницы, мм
Планируемый угол крутизны лестницы, градусов
РАССЧИТЫВАЕМ:
— ширину ступени — высоту ступени
Могут ли полученные значения высоты и ширины считаться окончательными? Нет, об этом говорить пока рано.
Необходимо определить, сколько же ступеней рассчитанной конфигурации необходимо, чтобы обеспечить подъем лестницы. Сделать это несложно – высоту подъема делят на расчетную высоту ступени.
Безусловно, при этом практически всегда получается дробное число. Его округляют до целого. При этом рекомендуется, по возможности, это округление проводить таким образом, чтобы в марше получилось нечётное число ступеней. Считается, что с точки зрения эргономики движения человека, ему всегда удобнее и начинать подъем по лестнице, и заканчивать его с одной ноги.
Например, высота подъема, с учетом толщины перекрытия, составляет 2850 мм. Расчет показал, что для данной лестницы оптимальная высота ступеней равна 187 мм.
2930 / 187 = 15,67
Понятно, что число ступеней должно быть целым. Есть выбор – 15 или 16.
Если взять 16, то уже точная высота ступеней станет равной:
2930 / 16 ≈ 183 мм.
Если же, памятуя о рекомендации иметь нечетное количество ступеней, округлить до 15, то получится несколько иной, хот и не особо отличающийся результат.
2930 / 15 ≈ 195 мм
Так как «правило о нечетности» необязательное, и рассматривается, скорее, как рекомендация, у хозяина есть в данном варианте простор для решения в ту или иную сторону. Впрочем, могут быть и практически безальтернативные варианты, когда дробное число ступеней все же ближе к нечетному значению.
Еще один нюанс. Полученное число ступеней необходимо «прикинуть» и по ширине проступей. В идеале они должны уложиться на горизонтальную проекцию лестничного марша. Но так тоже получается не всегда, и случается, что проступь в итоге выходит недостаточно широкой.
Есть варианты решения и этой проблемы. Внимание на схему:
Варианты увеличения «рабочей» ширины проступи относительно расчетной1 – ступени прямые, высота и ширина точно соответствуют рассчитанным параметрам.
2 – проступь получилась слишком узкой для хорошей постановки ноги. Вариант – подступенок делается скошенным вовнутрь, чем увеличивается «рабочая» ширина проступи до оптимальной величины. Размер такого скоса не должен превышать 50 мм.
3 – ширина проступи увеличена за счет выступа над нижележащей ступенью. Вариант, пожалуй, самый распространенный. Величина такого выступа, чтобы не вызвать спотыкания на лестнице, должна быть в пределах 30, максимум – 50 мм. Этого, как правило, бывает вполне достаточно, чтобы привести получающуюся ширину проступи к оптимальной.
4 – В конструкции лестницы отсутствуют подступенки. То есть мысок обуви поднимающегося человека не встречает преграды, и его нога полноценно упирается в ступень.
* * * * * * *
Итак, в настоящей публикации мы постарались максимально полно осветить вопросы, касающиеся размеров ступеней для лестницы частного дома. Чтобы дополнить картину, возможно, кому-то будет интересно посмотреть видеосюжет, в котором излагается еще одна точка зрения на эти проблемы.
Видео: Какую высоту ступеней и ширину подступенков считать оптимальной?Стандартная высота ступени: требования для максимальной безопасности
Получить безопасную лестницу, которая прослужит долгие годы, может быть непросто, если вы не будете следовать стандартным размерам высоты ступени для обеспечения максимальной безопасности. Правильный дизайн лестницы должен учитывать строительные нормы и правила как любые физические ограничения людей, которые будут ее использовать.
Если вы хотите узнать основные требования к правильной конструкции лестницы, мы приглашаем вас продолжать читать этот блог.
Почему важно знать размеры лестницы?Поддержание безопасной среды в вашем коммерческом учреждении, если вы хотите избежать несчастных случаев. Зная основы размеров лестницы, вы сможете обеспечить правильную высоту и длину, которые соответствуют среднему человеку. Другими словами, вам не нужно беспокоиться о том, что кто-то может пострадать, находясь у вас дома.
Если ступеньки слишком высокие, то для их использования потребуются дополнительные усилия.
Точно так же, если ширина протектора слишком мала, они могут стать неудобными для людей с большими ногами. Однако, если он слишком широкий, вы заставите людей делать два шага, а не один.
В конце концов, неправильные размеры шага могут негативно сказаться на опыте как ваших клиентов, так и сотрудников.
Каковы стандартные требования к высоте ступени для обеспечения максимальной безопасности?
К различным типам лестниц предъявляются другие требования. Ниже вы найдете нормативные требования для лестниц с прямым маршем. Не забудьте проверить строительные нормы и правила в местном разрешительном агентстве, чтобы пройти любую проверку.
В среднем 9Стандартная высота ступени 0027 составляет от 7 до 7,75 дюймов. При этом ступеньки не должны быть меньше 4 дюймов в высоту. Наружные ступени обычно имеют длину 11 дюймов. С другой стороны, внутренние ступени в большинстве случаев имеют высоту до 9 дюймов.
Приступая к проекту такого типа, владельцы бизнеса должны учитывать формулу подъема и запуска, которая должна быть равна 18 дюймам. Подробнее об этой формуле мы расскажем далее в этой статье.
Мы расскажем об этих аспектах, которые помогут вам обеспечить максимальную безопасность и удобство для людей, пользующихся лестницей вашего предприятия:
- Ширина лестницы
- Высота подступенка лестницы
- Глубина ступени лестницы
- Верхняя часть лестницы
- Лестничные площадки
Ширина лестницы
Если вы идете вверх или вниз по лестнице, ее ширина должна позволять идти уверенно. Ширина относится к расстоянию между сторонами. Согласно IRC (International Residential Code), стандартная ширина должна иметь минимальную высоту 36 дюймов.
Минимальная ширина лестницы для целей нормирования представляет собой размер по горизонтали между обеими боковыми стенками лестницы, измеренный над поручнем (перилами).
Высота подступенка лестницы
Высота подступенка лестницы определяет расстояние между одной ступенью и следующей. Это вертикальная часть позади ступеней, которая равномерно проходит по всей лестнице. Он не должен быть больше 7 ¾ дюймов. Это сделано для того, чтобы лестница не была слишком высокой или низкой.
Лестница с разницей между подступенками представляет угрозу безопасности. С другой стороны, если ступеньки имеют открытые подступенки, пространство должно быть менее 4 дюймов в высоту.
Высота ступени лестницы
Проступи — это расстояние от выступа ступеней, измеренное по горизонтали. Глубина проступи лестницы должна быть не менее 10-11 дюймов. Глубина подступенка должна позволять большей части стопы опираться на ступеньку.
Глубина протектора может быть проблемой при спуске, если размеры различаются. Кроме того, выступ должен выступать на минимальную глубину протектора 3/4 дюйма и не более чем на 1 ¼ дюйма за пределы подступенка.
Верхняя часть лестницы
Каждая лестница должна иметь размеры 6 футов 8 дюймов как минимальное расстояние между верхней ступенькой лестницы и нижней частью потолка. Это сделано для того, чтобы у всех было достаточно места над головой при ходьбе вверх или вниз по лестнице.
Лестничные площадки
Лестничные площадки — это площадки между верхом и низом. Они обязательны наверху и внизу. Ее ширина измеряется перпендикулярно направлению движения, но она должна быть не меньше ширины лестницы. Минимальная глубина должна быть 36 дюймов.
Какие еще функции безопасности вы можете добавить к своим шагам? Конечно, наряду со знанием правильной высоты ступени, вы также должны рассмотреть другие перья, которые могут сделать лестничный пролет безопасным.
Рассмотрите возможность добавления следующих элементов на ваши бетонные ступени:
- Установите перила с обеих сторон лестницы.
- Установите противоскользящие полоски, чтобы избежать несчастных случаев.
- Подумайте о том, чтобы приобрести свет.
- Всегда оставляйте путь свободным.
Получите перила по обеим сторонам лестницы
Перила обеспечивают стабильность и комфорт любому человеку, который пользуется вашей лестницей. В конце концов, большинство людей прислоняются к перилам, чтобы не упасть, молодые — к пожилым.
При включении этой функции обязательно включите ее с обеих сторон ступеней. Не только это, но вы также захотите предоставить своим клиентам и сотрудникам перила, за которые легко держаться. Наконец, перила должны оставаться на месте.
Набор противоскользящих накладок для предотвращения несчастных случаев
Нескользящие накладки могут полностью изменить вашу лестницу, особенно когда она мокрая. Кроме того, эти накладки помогают пользователям лучше видеть края ступеней. Наконец, нескользящие полосы защищают ваши ступени от износа, продлевая срок службы вашей лестницы.
Обязательно приобретите фотолюминесцентные полоски, чтобы обеспечить повышенную четкость даже ночью.
Подсветка
Подобно светящимся нескользящим полоскам, вы можете повысить безопасность и улучшить видимость своей лестницы, установив подсветку ступеней. Они не только обеспечивают лучший опыт, но и придают вашему объекту фантастический вид.
Всегда оставляйте путь свободным
И последнее, но не менее важное: убедитесь, что на лестнице нет беспорядка, поскольку они могут представлять угрозу, так как о них можно споткнуться. Один из отличных способов избежать скопления мусора — стратегически расположить мусорные баки рядом с лестницей.
При необходимости обратитесь за профессиональной помощью
Теперь, когда вы знаете основы стандартной высоты ступеней, вы можете приступить к своей! Не забывайте рассчитывать на нашу команду, когда начинаете новый проект. Наши квалифицированные специалисты проконсультируют вас на каждом этапе, так что не стесняйтесь обращаться к лучшему подрядчику в городе !
Требования к высоте перил – Inline Design
Требования к высоте перил выпускаются для создания безопасного и приятного пространства для всех. В Соединенных Штатах высота перил определяется либо ADA, IBC/ICC, OSHA, либо вашей местной строительной юрисдикцией.
Несмотря на то, что многие стандарты ADA были включены в строительные нормы и правила, важно отметить, что ADA — это не строительные нормы и правила, а стандарт, согласно которому объект, открытый для публики, может считаться доступным.
Знание требований кодекса важно, используются ли перила как автономная система или в сочетании с существующей системой перил, стекла или троса. Inline Design предоставляет эту информацию только в качестве рекомендации и не несет ответственности за несоблюдение правил. Клиентам рекомендуется звонить в местную строительную юрисдикцию, чтобы получить информацию о местных строительных нормах и правилах. Местные строительные нормы заменяют национальные строительные нормы.
Является ли ADA строительным кодексом?
ОСНОВНЫЕ МОМЕНТЫ
- Таблица требований к высоте
- Требования к высоте ADA
- Требования к высоте IBC/IRC
- Требования OSHA к высоте
- Требования к росту детей
- Поверхности для захвата перил
- Защемление против силового захвата поручней
- Удлинители поручней
- Сколько кронштейнов для поручней мне нужно?
- На каком расстоянии должны быть перила от стены?
- Должны ли перила лестницы быть непрерывными?
- Нужен ли мне поручень для 3-х ступенек?
- Требует ли код перил на лестнице?
- Под каким углом должны быть перила?
- Как измерить перила?
- Каковы типичные лестницы?
- Какова типичная высота от пола до пола для жилых помещений?
- Каталожные номера
1. Таблица требований к высоте
| ИРК | IBC | АДА | OSHA | |||
|---|---|---|---|---|---|---|
| Жилой | Коммерческий | Взрослый | Дети | Общий | Система лестничных ограждений | |
| Высота поручней | от 34 до 38 дюймов | от 34 до 38 дюймов | 28 дюймов, не менее 9 дюймов с перилами для взрослых выше | от 30 до 38 дюймов | 36–38 дюймов также может служить защитным кожухом | |
| Высота перил | мин. 36 дюймов | мин. 42 дюйма | не указано | 42 дюйма +/- 3 дюйма | от 36 до 38 дюймов | |
2. Требования к высоте ADA
Текущие стандарты ADA предписывают, что верхняя часть поверхностей захвата поручней должна быть не менее 34 дюймов и не более 38 дюймов, измеренная по вертикали над пешеходными поверхностями, выступами лестниц и пандусами с высотой более Наклон 1:20.
Поручни должны оставаться на постоянной высоте над пешеходными поверхностями, выступами лестниц и пандусами. Если ваши перила проходят по нескольким поверхностям, таким как пандус, лестница и площадка, они должны иметь одинаковую высоту по всему периметру.
Если наклон пандуса меньше 1:20, поручни не требуются. Однако, если перила присутствуют на пешеходных поверхностях с уклоном менее 1:20, они должны соответствовать стандартам ADA.
- Высота от поверхности от 34 до 38 дюймов
- Высота одинакова для всех серий
3.
Требования к высоте IBC/IRCВысота ограждения IBC должна составлять 42 дюйма, а высота поручней должна составлять от 34 до 38 дюймов. Когда 42-дюймовое ограждение используется на лестнице или пандусе, потребуется дополнительный поручень на соответствующей высоте. Если верхний поручень ограждения не используется в качестве поручня, к нему не предъявляются требования по возможности захвата.
IRC требует, чтобы верх всех поручней находился на расстоянии от 34 до 38 дюймов от поверхности для ходьбы или носа лестницы.
Что такое Международный совет по кодексам (ICC)?
4. Требования OSHA к высоте
OSHA требует, чтобы верхняя часть поверхностей захвата поручней была на высоте не менее 30 дюймов и не более 38 дюймов по вертикали над пешеходными поверхностями, выступами ступеней и пандусами.
Высота верхних поручней или эквивалентных элементов системы ограждений составляет 42 дюйма +/- 3 дюйма и не может превышать 45 дюймов над рабочей поверхностью для ходьбы.
Что делает OSHA в строительстве?
5. Требования к росту детей
Когда дети являются основными пользователями в здании или помещении (например, в начальных школах), второй комплект поручней на соответствующей высоте может помочь им и предотвратить несчастные случаи.
Для поручней, предназначенных для детей, рекомендуется максимальная высота 28 дюймов, измеренная до верхней части поверхности захвата от поверхности пандуса или края лестницы. Достаточный вертикальный зазор между верхними и нижними поручнями, 9дюймов минимум, должны быть предусмотрены, чтобы предотвратить защемление.
- Максимальная высота от поверхности 28 дюймов
- Минимальный вертикальный зазор между поручнями 9 дюймов
- Высота одинакова для всех серий
6. Поверхности для захвата поручней
Поручни имеют определенные параметры, которым они должны соответствовать, чтобы соответствовать стандартам ADA. Поверхность захвата поручня — это фактический поручень, за который вы держитесь при использовании поручня. Эта поверхность должна быть непрерывной по всей длине и не иметь препятствий сверху или по бокам, включая площадки и углы.
Нижняя сторона поверхности захвата не должна быть заблокирована более чем на 20 процентов от ее общей длины. Горизонтальные выступы кронштейнов поручней должны быть на 1 1/2 дюйма ниже нижней части поверхности захвата.
Поверхность захвата поручня с круглым поперечным сечением должна иметь наружный диаметр от 1,125 до 2 дюймов. Поверхность захвата для некруглого поперечного сечения должна иметь размер по периметру от 4 дюймов до 6,125 дюймов и максимальное поперечное сечение 2 1/4 дюйма.
Если периметр больше 6 1⁄4 дюйма, с обеих сторон должен быть захватываемый участок для пальцев.
Поверхности захвата поручней и любые прилегающие к ним поверхности не должны содержать острых или абразивных элементов, иметь закругленные края и не вращаться в своих креплениях.
Поверхности захвата поручней должны выходить за пределы лестничных маршей и пандусов, за тремя исключениями. Внутренние повороты в обратном направлении или изгибе, пандусы прохода и лестницы, обеспечивающие доступ к сидячим местам, или когда расширения опасны из-за конфигурации плана.
7. Pinch vs Power Handrail Grip
Pinch Handrail Grip не соответствует требованиям ADA по безопасности поручней, в отличие от Power Handrail Grip. Щипковый хват составляет всего около 25% от максимальной силы хвата, возможной для силового хвата.
Захват за перила
Захват за перила Power в 4 раза сильнее
Захват за щипок — это действие, при котором кончиками пальцев вытягивают небольшой предмет, например ложку. Силовой хват — это акт удержания всей поверхностью ладони на цилиндрическом предмете, таком как трубка поручня. Идеальный размер трубки поручня для Power Handrail Grip составляет от 1 1/4 до 2 дюймов в диаметре.
8. Удлинители поручней
Удлинители поручней в верхней части лестничного марша должны выступать на 12 дюймов по горизонтали до площадки. Удлинение измеряется от носа верхней площадки до 12 дюймов по горизонтали. Все удлинения должны возвращаться к стене, ограждению, посадочной поверхности или быть непрерывными с перилами соседнего лестничного марша.
Удлинители перил в нижней части лестничного марша должны проходить под тем же уклоном, что и лестница, на расстоянии, равном высоте одной проступи, или быть непрерывными с перилами соседнего пандуса или лестничного марша.
Верх и низ пандусов должны быть расширены как минимум на 12 дюймов. Расширение должно иметь возврат к стене, стойке или посадочной поверхности. Он также может непрерывно проходить к поручню соседнего пандуса или лестничного марша.
Что требует ADA в новом строительстве?
9. Сколько кронштейнов для поручней мне нужно?
Кронштейн для перил требуется каждые 4 фута + /- 6 дюймов максимум и 1 фут + /- 6 дюймов максимум от концов. Например, для 10-футового поручня вам понадобится 3 кронштейна для поручней. Первый кронштейн поручня на расстоянии 1 фута, следующий на 5 футах и последний на 9 футах. футов (или 1 фут от другого конца).
Кронштейны для поручней и поручни как система должны соответствовать требованиям нагрузки в 200 фунтов для поручней в направлении вниз. Необходимо соблюдать осторожность при размещении кронштейнов поручней на основании для обеспечения надлежащей поддержки.
10. На каком расстоянии от стены должны быть перила?
ADA требует минимального зазора в 1-1/2 дюйма между стеной и поручнем. ADA также требует такого же зазора минимум 1-1/2 дюйма между нижней частью поручня и горизонтальной стойкой кронштейна поручня. Поручни должны иметь максимальный выступ от стены 4-1/2 дюйма.
11. Нужен ли мне поручень для 3-х ступенек?
Нет. Жилищный кодекс требует, чтобы поручни, начиная с 4 ступеней выше, устанавливались по крайней мере с одной стороны лестницы.
Строительные нормы и правила определяют ступень как подступенок. Верхняя и нижняя площадки не считаются ступенькой. Общий язык в различных строительных нормах и правилах определяет 4 стояка.
Два поручня требуются, когда ширина ступени достигает 7 футов, за исключением одноквартирных домов. Не забудьте проверить местные строительные нормы и правила.
12. Требует ли Кодекс перил на лестнице?
Поручни должны обеспечивать устойчивость или поддержку при подъеме или спуске по лестнице во избежание травм. Поручни обычно поддерживаются стойками или крепятся к стенам.
Кодекс требует наличие как минимум одного поручня на всех лестницах с четырьмя подступенками и шириной менее 44 дюймов, при этом ширина лестницы в свету должна быть не менее 36 дюймов. Лестницы шириной более 44 дюймов должны иметь перила с обеих сторон.
Если одна сторона лестницы открыта, необходимо ограждение с открытой стороны, а поручни можно установить с любой стороны.
13. Должны ли перила лестницы быть сплошными?
Поручни должны быть непрерывными по всей длине каждой лестницы или пандуса. Поручни с изгибами или изгибами на лестницах или пандусах должны быть непрерывными между маршами или проходами через лестничные площадки. Есть некоторые исключения из этих правил непрерывности, поэтому не забудьте проконсультироваться с местным строительным отделом.
Поручни и любые поверхности, прилегающие к ним, не должны содержать острых или абразивных элементов, иметь закругленные края, не вращаться в своих креплениях и не иметь препятствий сверху или по бокам.
14. Под каким углом должны быть перила?
Поручень должен быть на постоянной высоте над носовой линией лестницы или пандуса. Измеряется от носа лестницы до верха перил. Большинство лестниц имеют угол наклона от 20 до 40 градусов, рассчитанный исходя из разбега и подъема ступени. В коде поручней этот угол не используется, вместо этого требуется постоянная высота относительно пешеходной поверхности.
При установке поручня возьмите верхнюю или посадочную переднюю часть и измерьте соответствующее расстояние, повторив то же самое с нижней ступенькой. Эти две точки создают линию выступа лестницы, которая является направляющей для крепления перил.
