Опрессовка интернет кабеля по цветам: Схема опрессовки интернет кабеля из 4-х жил и необходимый инструмент для обжима

Схема опрессовки интернет кабеля из 4-х жил и необходимый инструмент для обжима

Витая пара — это кабель, состоящий из двух проводников, скрученных между собой (обжатых) и закрученных вокруг точно таких же пар. Каждая пара имеет свой номер, название и промаркирована цветом. Например, если один проводок коричневый, то парный будет бело-коричневым. Обжиматься могут только кабели, служащие для передачи низкочастотных сигналов.

Витая пара из двух проводников

Почему витую пару нужно обжимать

Кабель сетевой четырёхжильный (витая пара) начали широко использовать после повсеместного распространения проводного интернета. Популярность 4-жильного кабеля объясняется его дешевизной — он в два раза доступнее 8-жильного, более надёжного.

Займы

Подбор кредита

Дебетовые карты

Кредитные карты

Счет РКО

Рефинансир
ование

Осаго

Ипотека

Вклады

Инвестиции

Обжим (распиновку) витой пары производят по ряду причин:

• Внешний сигнал, проходящий по кабелю, кодируется с учётом того, что каждый положительный сигнал на одном проводнике сопровождается отрицательным импульсом на другом. Это значит, что на двух проводках генерируются магнитные поля — положительное и отрицательное, которые должны замещать друг друга, не создавая помех.
• Если бы проводки располагались параллельно, витая пара носила бы другое название и имела другие свойства. Расстояние между проводниками, по которым передаётся сигнал, было бы неодинаковым, а магнитное поле и сигналы на обоих проводах отличались бы.

Скрученная пара кабелей обладает следующими характеристиками:

• расстояние, отделяющее пары проводов, изменяется вдоль всей длины провода во избежание перекрёстных помех;
• пары проводов разной длины скручиваются с неодинаковым шагом, благодаря чему перекрёстные помехи практически полностью исчезают.

Разница в несоответствии длины проводков, образующих витую пару, может составлять 5 и более процентов.

Важно! Основная особенность 4-х жильного онлайн-кабеля — низкая скорость передачи данных (до 100 Мбит в секунду). Эксперты рекомендуют использовать его для подключения 100-мегабитных адаптеров. Бесперебойную работу гигабитного оборудования способен обеспечить только 8-жильный патч-корд.

Правила обжима витой пары четыре жилы

Обжимка витой пары 4 жилы для интернета проводится после того, как кабель обрезан и освобождён от внешней изоляции. За неимением кримпера можно воспользоваться монтажным ножом или бокорезами. Места срезов проводков должны находиться на одном уровне относительно друг друга и внешнего изоляционного покрытия.

Монтаж витой пары жилы по стандарту EIA/TIA-568B

На следующем этапе пары проводков отделяют друг от друга — расплетают и выравнивают, а затем располагают согласно одному из стандартов. Специалисты советуют придерживаться стандарта EIA/TIA-568B как наиболее популярного. Обрезанные и выпрямленные проводники помещают вовнутрь коннектора.

Важно! Изоляцию удаляют с помощью клещей или канцелярского ножа, так, чтобы проводники оголились максимум на полтора сантиметра.

Расположив последний пластмассовой защёлкой книзу, проводники зажимают большим и указательным (средним) пальцами, медленно вставляют в разъём коннектора и распределяют по всей его ширине. Прежде чем вставить коннектор в гнездо обжимного прибора, необходимо убедиться, что первоначальное положение проводников относительно друг друга не изменилось и все до одного упираются в перегородку.

Подключение электронных устройств к сети Internet осуществляется с помощью двух типов кабеля — экранированного и неэкранированного. Все кабели, смонтированные из витых пар, делятся на 7 категорий. Для изготовления 4-жильных витых пар используют проводники 5-й категории.

Цветовая гамма маркирования проводников, входящих в состав 4-жильной витой пары, может несколько отличаться. Ниже приведена схема разводки бело-оранжевого, оранжевого, бело-зелёного и зелёного проводников.

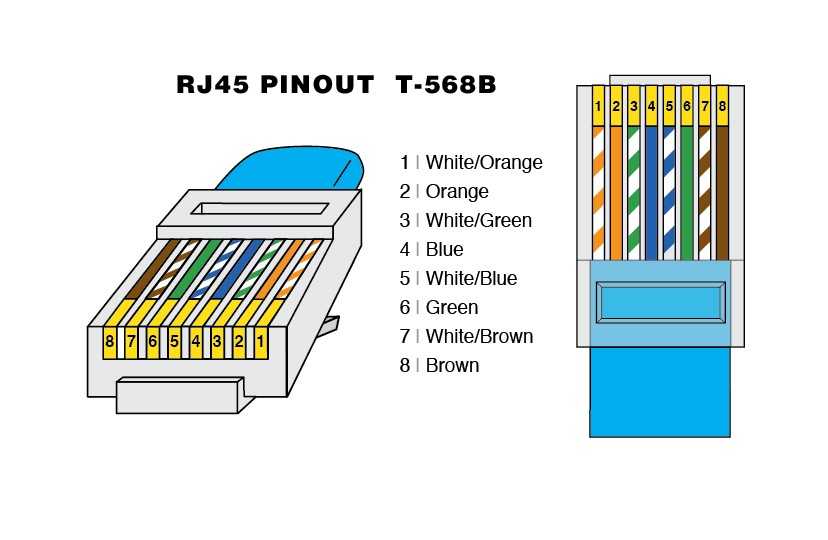

Схема разводки проводников

Иногда вместо бело-зелёного и зелёного проводков используются бело-синий и синий, а вместо оранжевого и бело-оранжевого — коричневый и бело-коричневый. Если для передачи сигнала, скорость которого 1 гигабит, задействуют все проводники (4 пары), то для обеспечения мегабитной связи достаточно подключить 2 пары или, другими словами, 4-жильный кабель.

Передача сигнала осуществляется через 1 и 2 контакты, а приём — через 3 и 6. Четвёртый и пятый проводники для монтажа 4-жильного кабеля не используют.

Прямой и перекрестный обжим

Для подключения квартиры или дома к сети используют коммутационные шнуры двух видов, каждый из которых соответствует определённой группе коммуникационных устройств. Прямые патч-корды задействуют для сопряжения оборудования с сетевой картой. Концы кабеля соединяют с коннектором однообразно, по схеме Т568А или Т568В.

Посредством перекрестных или кроссовых патч-кордов соединяют однотипные электронные устройства. Чтобы соединить два компьютера, один конец соединительного кабеля обжимают по схеме Т568А, а для обжима второго применяют схему Т568В.

Обратите внимание! При прямом обжиме оба конца провода обжимают одним и тем же способом. Перекрёстный обжим подразумевает работу в соответствии с обоими общепринятыми стандартами.

Схемы обжима витой пары

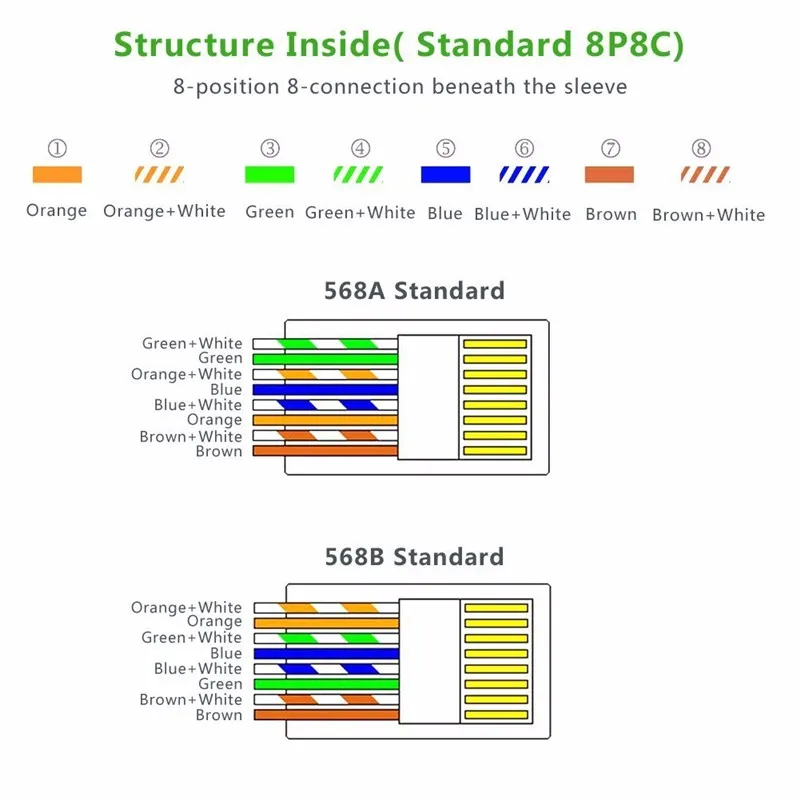

Общепринятые схемы обжима проводников

Для подключения к интернет по 4 проводам схема обжима, приведенная выше, не совсем подходит. Для обжима 4-жильной витой пары используют проводники, соответствующие цифрам «1», «2», «3» и «6».

Существует две стандартные схемы обжима — прямая и перекрёстная. Обжим прямого типа «роутер-роутер» производят в соответствии со схемой «А». По мнению экспертов, в этом случае можно задействовать обе схемы — и прямую и перекрёстную, так как современные роутеры «умеют» распознавать оба стандарта.

Обжим типа «компьютер-компьютер» выполняется согласно перекрёстной схеме, обозначенной (на рисунке обозначена буквой «В»). Обжим типа «роутер-компьютер» принято осуществлять согласно схеме «А».

Как соединить 4 жильный и 8 жильный интернет-кабель

Соединение двух разнотипных проводов пройдёт успешно, если под рукой у мастера есть специальное оборудование. Наиболее удобным и простым считается стыковка проводов посредством проходного соединителя и обычного канцелярского ножа.

Сначала мастер, вооружившись ножиком, заклёпывает кабель из 8 жил, а затем, с противоположной стороны, монтирует 4-жильный кабель. При этом важно следить, чтобы цвета проводников, с помощью которого оба патч-корда соединены, соответствовали по цвету и маркировочной букве.

Важно! 4-жильный провод имеет одну особенность. Если одна пара проводников маркирована оранжевым, то другая — либо зелёным, либо другим цветом. Например, если вместо зелёного использован синий маркер, подключение 8-жильного кабеля следует производить через пару, отмеченную зелёным маркером.

Проходной соединитель для 8-жильного и 4-жильного кабеля

Инструменты и принадлежности

Обжим производится с помощью следующих принадлежностей:

• кабеля витая пара необходимой длины;
• коннекторов RJ-45 или 8P8C;
• стриппера — инструмента для обрезки и освобождения витой пары от изоляционного покрытия;
• кримпера (обжимных клещей).

Эксперты советуют выбирать инструмент помассивнее, так как лёгкий кримпер недолговечен. Также стоит обратить внимание на половинки пресса — они не должны быть смещены или искривлены.

Как обжать интернет кабель 4 жилы при помощи кримпера

Инструмент понадобится мастеру после того, как проводники будут вставлены в коннектор. Расположив конструкцию в соответствующем гнезде кримпера, мастер смыкает рукоятки до появления характерного хруста.

После обжатия необходимо проверить кабель на работоспособность, подсоединив его к оборудованию, используемому для сопряжения компьютера с сетью. Если кабель смонтирован правильно, в области уведомлений засветится соответствующий индикатор.

Обжим без специализированного инструмента

За неимением специального инструмента обжим можно произвести с помощью плоской отвёртки. Человеку, выбравшему этот способ, понадобится несколько коннекторов, на тот случай, если он не рассчитает силу нажима. Обжать провод вручную, без использования подручных средств, невозможно.

Если мастер малоопытен и не знает, как правильно обжать кабель для интернета 4 жилы, ему пригодится самообжимающийся коннектор. Воспользовавшись прибором, он самостоятельно оконцует и подсоединит экранированные кабели. Коннектор оснащён направляющими вставками, предназначенными для фиксации кабеля.

Как проверить качество обжима

Прежде чем включить самодельный провод в розетку, его нужно проверить на работоспособность. Выполнить проверку можно с помощью стрелочного тестера, мультиметра или прибора, предназначенного для измерения напряжения, сопротивления и мощности тока.

Тестер для проверки качества обжима 4-жильной витой пары

Тестер, по сравнению с другими инструментами, имеет явные преимущества:

• во время проверки не нужно освобождать провод от внешней изоляции и зачищать проводники;
• на выявление обрывов, распайки, замыканий и неправильного обжатия уходит несколько мгновений.

Наличие мультиметра, при условии, что оба конца провода можно свести вместе, позволяет провести тестирование жил по цветовым маркерам, а затем выяснить, есть ли сопротивление между щупами, другими словами, произойдёт ли короткое замыкание, если соединить одну жилу на одном конце провода со всеми жилами, находящимися с противоположной стороны.

Обратите внимание! При отсутствии возможности свести концы проводников, от неработающего кабеля отрезают коннектор и, зачистив жилы на одном конце, соединяют их между собой, после чего мультиметром прощупывают каждую витую пару на другом конце.

Альтернативный способ проверки витой пары

Жилы на одном конце провода зачищают на 5-сантиметровую длину и окунают в стеклянную (пластиковую) ёмкость, наполненную тёплой и очень солёной водой. Затем на одну из пар, расположенных на другом конце, подают напряжение (к проводам подсоединяют батарейку — обычную или извлечённую из материнской платы).

Если провод исправен, на отрицательном полюсе произойдёт выброс водорода (белые пузырьки), а на положительном — хлора (жёлтые пузырьки).

Ошибки, допущенные при обжатии

В числе распространённых причин, из-за которых кабель не будет правильно функцировать — неправильная обработка (обрезка и зачистка), расположение и фиксация внутри коннектора. Своевременно обнаружить и устранить неисправности поможет тестер.

Рекомендуется производить обжим, руководствуясь цветной схемой. Она постоянно должна быть у мастера перед глазами. Не стоит пренебрегать правилами разделки/фиксации кабеля и не экономить, приобретая некачественный инструмент. Все принадлежности должны быть наивысшего качества.

Специалисты не советуют использовать 4-жильный кабель, если в роли компании-провайдера выступает мобильный оператор (например, Билайн). Также не стоит экономить на кабеле, подключая одновременно интернет, онлайн-кинотеатр и интерактивное ТВ через крупную компанию, обслуживающую большую часть населения (например, Ростелеком). Сэкономив на кабеле, домашние только усложнят себе жизнь.

Последнее обновление — 10 июля 2022 в 07:59

Обжим витой пары кримпером и отвёрткой: порядок и схема

На чтение 23 мин Опубликовано 22. 09.2021 Обновлено 23.09.2021

Содержание

1. Схемы обжима сетевого кабеля LAN
2. Теория обжима
3. Обжим витой пары без инструмента (кримпера)
4. Что делать, если сетевой кабель не работает?
5. Схемы прямого и перекрестного обжима витой пары, разъем 8P8C (RJ-45)
6. Прямой обжим
7. Перекрестный обжим
8. Четыре жилы
9. Инструменты
10. Кабель
11. Коннектор
12. Инструмент для обжимки
13. Схемы обжима и выбор нужной
14. 8 жил
15. 4 жилы
16. Витая пара, категории кабеля
17. Инструмент для обжима витой пары
18. Стандартные схемы обжима
19. Вариант №1 – прямой 8-проводниковый кабель
20. Вариант №2 – 8-проводниковый кроссовер
21. Вариант №3 – прямой 4-проводниковый кабель
22. Вариант №4 – 4-проводный кроссовер
23. Как обжать витую пару на 4 и 8 жил
24. Обжим витой пары 8 жил – схема расположения цветов
25. Обжим витой пары 4 жилы – схема расположения цветов
26. Схемы распиновки витой пары
27. Прямой обжим кабеля интернет
28. Перекрёстный обжим сетевого кабеля
29. Как обжать интернет-кабель в домашних условиях без специальных инструментов
30. Как обжать кабель rj-45 правильно?
31. Подбор и подготовка инструмента
32. Прямая распиновка, маркируется как 568В
33. Перекрестная распиновка (crossover), маркируется как 568A
34. Прямой обжим с 4 жильной витой пары (двухпарный провод)
35. Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802. 3af
36. Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с
37. Схема обжатия консольного кабеля (rollover cable)
38. Порядок при обжимке
39. Шаг 1. Снимаем изоляцию
40. Шаг 2. Расправляем провода
41. Шаг 3. Обрезаем
42. Шаг 4. Попадаем в коннектор
43. Шаг 5. Вставляем до конца
44. Шаг 6. Опрессовка
45. Шаг 7. Проверка и доработка
46. Как выбрать сетевой кабель
47. Как обжать кабель отвёрткой?

Схемы обжима сетевого кабеля LAN

Есть два способа сделать интернет-кабель. Скорее всего, вам нужен первый метод – прямая опрессовка. Разберемся поподробнее.

Если вам нужен кабель для подключения ноутбука, компьютера, телевизора или другой техники к роутеру или модему, то сделать кабель нужно по этой схеме. Это прямой порядок обжима. Самый простой и распространенный способ. Такой сетевой кабель, например, идет в комплекте с роутером.

Есть два метода опрессовки: T568A и T568B. Я сделал это по схеме T568B, которую вы можете увидеть ниже. Получается, что оба разъема обжимаем одинаково.

Второй метод – крест-накрест или крест-накрест. Этот кабель полезен для прямого подключения двух компьютеров (без маршрутизатора).

Думаю, вы определились с выкройкой. Подробнее об этом читайте в статье: Витая пара: что это такое? Схемы и методы опрессовки витой пары. Сделаю простой кабель (прямой обжим) по схеме T568B.

Теория обжима

И вот мы подошли к процедуре опрессовки. Но нужно уточнить еще одну вещь, последний рубеж.

Вы все видели разъем на конце витой пары, который все еще идет к сетевому разъему сетевой карты или маршрутизатора. Этот штекер имеет специальную маркировку. Тот, который в основном используется сейчас в домашней локальной сети, – это RG-45. Немного о устройстве разъема и подключении.

1. Витая пара установлена ​​в коннектор коннектора.
2. Кабели витой пары проходят через специальные пазы в разъеме.
3. Контактный механизм разъема – нож. В условиях цеха: разведены, давая проход для проводов кабеля.
4. Во время опрессовки к ножам прикладывается давление, которое разрезает оболочку и обеспечивает плотный контакт с жилами проволоки.
5. С другой стороны, остаются разомкнутые контакты ножей, которые при подключении обеспечивают связь с сетевым адаптером.

Вот фото того, как работают ножи:

А вот и разъем в увеличенном виде (тот же кончик провода или «джек»):

Такое соединение надежно и безупречно передает сигнал. Но поначалу у новичков может не хватить давления, и соединение либо не будет существовать, либо установится на низкой скорости (это одна из причин снижения скорости сети). Лучший способ исправить это – снова сжать сильнее или снова сжать. На практике в нашем университете эта процедура сработала не у всех с первого раза, поэтому все с чего-то начинают.

Обжим витой пары без инструмента (кримпера)

Если у вас есть все необходимое, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.

Снимите внешнюю изоляцию с витой пары. Примерно два сантиметра. Слегка разрежьте утеплитель по кругу и снимите его. Только посмотрите внимательно, чтобы не повредить изоляцию самих проводов.

Выпрямляем пряди и раскладываем их по цвету. По выбранной вами схеме (фото выше). Желательно расположить их так, чтобы они не переплетались Я взяла так:

Далее нам нужно разрезать проводку. Оставьте примерно дюйм. Сделаю это специальным резаком для кабеля. Как я уже писал выше, вырезать их можно ножницами или ножом.

Проверяем, правильно ли настроена проводка по схеме и вставляем их в разъем. Разъем RJ-45 держим защелкой подальше от себя. Как на фото ниже.

Вставляем проводку до упора. Они должны доходить до конца и упираться в переднюю стенку разъема.

Еще раз проверяем, правильно ли вошла витая пара в разъем и приступаем к обжимке. Берем нашу отвертку (может у вас еще что-то) и по очереди прижимаем контакты. Смотрите внимательно, руку не повредите!

Контакты должны быть плотно прижаты. Чтоб протыкали кабель. Сам контакт должен не только совпадать с корпусом разъема, но и немного углубляться в корпус. Урок не из самых простых. Когда я прижимал кабель отверткой, он просто вставлялся в порт LAN роутера (но уже заработал), после чего я все же прижимал контакты отверткой.

Сжимая каждый штифт, я все равно вставлял фиксатор натяжения на место. Его просто вдавливают и прижимают к внешней изоляции.

Все готово. Проделаем то же самое с другой стороной кабеля, у меня получилось вот так:

Как видите, сами контакты слегка повреждены отверткой. При опрессовке гибочным станком таких повреждений нет.

Я проверил кабель, подключив ноутбук к роутеру. Интернет появился на ноуте, а это значит, что все работало и работало. Первый раз мне удалось сделать сетевой кабель. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, ты сделал то же самое.

Что делать, если сетевой кабель не работает?

Может быть, это. Но сразу все сваливать на кабель я бы не стал.

Проблема может быть в маршрутизаторе, компьютере или другом устройстве, которое вы подключаете. Я должен проверить.

• Подключите кабель продукта к другому устройству. По возможности проверьте устройства, подключив их другим кабелем. Чтобы убедиться, что это сетевой кабель, мы просто нажали.
• Обязательно внимательно проверьте последовательность проводов в разъеме согласно схеме.
• Если вы перепутали последовательность проводов, отключите разъем и повторите процедуру.
• Если все по схеме, возьмите отвертку и подтяните контакты на разъеме. Может и не быть контакта.

Схемы прямого и перекрестного обжима витой пары, разъем 8P8C (RJ-45)

Прямой обжим

Он используется для соединения порта сетевой карты с сетевым оборудованием (коммутатором, концентратором, маршрутизатором).

Обжим EIA / TIA-568A.

Компьютер – это коммутатор, компьютер – это концентратор, компьютер – это маршрутизатор.

Обжим EIA / TIA-568B (наиболее часто используемый).

Компьютер – это коммутатор, компьютер – это концентратор, компьютер – это маршрутизатор.

Перекрестный обжим

Используется для прямого подключения двух сетевых карт.

Обжим для 100/1000 Мбит / с, применяются стандарты EIA / TIA-568B и EIA / TIA-568A.

Компьютер – компьютер, свитч – свитч, хаб – хаб, роутер – роутер.

Четыре жилы

Другой вариант на 4 ядра – это тот случай, когда их всего 2 пары. Стандарт делается так:

Вся хитрость грамотной распиновки заключается в том, чтобы совместить провода с обеих сторон кабеля, даже не зная, как был зажат разъем с другой стороны. Негласный стандарт, при котором вам не нужно запускать панель управления провайдером. Цифры 1-8 на картинках иногда выдавлены на розетки, это для тех, кто не хочет путать порядок.

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, понадобится не только кабель и разъемы, но и специальный инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Необходимо выбрать пару CAT 5E и выше, желательно с четырьмя парами. Более прочной и надежной будет проволока в огнестойкой оболочке. Плоский или круглый – неважно.

Обдумайте, где будет размещен провод. Если он не втягивается в кабельные каналы, а просто протягивается по комнате, подойдет тип UTP, в противном случае необходимо рассмотреть более дорогие типы кабеля с общим экраном или парной защитой.

Если необходимо соединить два ПК кабелем или роутером и ПК, то выбирается многожильный провод, но для удобства опрессовки лучше использовать одножильный провод. Для розеток – с сердечником.

Коннектор

Помимо кабеля нужно подготовить переключающий элемент, это еще и разъем или розетка Ethernet. Часто обозначается как RJ-45.

Многие разъемы имеют похожую конструкцию. Их корпус сделан из прозрачного пластика для визуального контроля процесса опрессовки. Вверху есть защелка, позволяющая зафиксировать вилку после того, как вставишь ее в дверь. Сзади есть разъем для ввода кабеля, чуть выше, на корпусе есть фиксирующая планка, обеспечивающая надежное подключение.

Внутри разъем состоит из восьми каналов, в зависимости от диаметра жил. Они выходят на торцевую стенку вилки, где находится 8 отдельных контактов. Изначально они приподняты и не мешают вводу кабелей по каналам, пока не соприкоснутся с задней стенкой. На каждом дне есть заостренные выступы.

Во время опрессовки контакты опускаются вниз, пробивают изоляцию и устанавливают соединение с жилами. Они утоплены заподлицо с поверхностью разъема и образуют контактные площадки для подключения к порту маршрутизатора, ПК или другого устройства.

Некоторые разъемы имеют вспомогательные вставки, которые облегчают правильную вставку проводов на их место под контактами.

При покупке разъемов следует также приобрести защитный колпачок. Он недорогой, но защищает сетевой кабель от перегиба, защелку – от поломки, порт и вилку – от пыли.

Инструмент для обжимки

Для обжима витой пары используется следующий инструмент:

• Кримпер. Это клещи для опрессовки. Для обжима разъема вставляется край проводов, затем разъем устанавливается в гнездо на инструменте и ручки нажимаются до щелчка. Нужны большие плоскогубцы (легкие плоскогубцы быстро ломаются), но удобные и не тяжелые, чтобы рука не уставала. Половинки клещей должны располагаться относительно друг друга, иначе в процессе опрессовки заглушка сломается.

• Стриптизерша. Инструмент для обрезки, снятия изоляции или других манипуляций с кабелями. Намного удобнее, чем простой канцелярский нож.

• Обжимной диагностический тестер или мультиметр.

Нет необходимости использовать профессиональный инструмент для обжима, особенно если провод будет укладываться один раз. Но с ним будет легче выполнить задание и результат будет выше.

Схемы обжима и выбор нужной

Известны две схемы подключения витой пары (распиновка): прямая (568B) и кроссоверная (568A).

Распиновка прямой витой пары соединяет различные устройства. Это схема «роутер-компьютер», «роутер-ТВ» и так далее. Особенностью прямого обжима является идентичное расположение жил в контактах обоих разъемов.

Перекрестное соединение или кроссоверное соединение (Cross-Over) необходимо, когда необходимо подключить однотипную технику. Это схема «маршрутизатор – маршрутизатор», схема «компьютер – компьютер» и так далее. Особенность в том, что на первом конце кабеля используется прямой тип, а на втором провода перекрещиваются.

Вторая схема обжима витой пары на 8 и 4 жилы практически не выпускается. Большинство современных технологий автоматически распознают вариант подключения и выбирают подходящий способ подключения. Скоро обжать интернет-кабель можно будет только первым способом.

8 жил

Порядок проводов для прямого обжима сетевого кабеля выглядит так:

1. белый и оранжевый;
2. апельсин;
3. белый и зеленый;
4. синий;
5. бело-голубой;
6. зеленый;
7. бело-коричневый;
8. коричневый.

Для поперечной опрессовки проводов используется следующая схема:

1. бело-оранжевый – бело-зеленый;
2. оранжевый – зеленый;
3. бело-зеленый – бело-оранжевый;
4. blue – синий;
5. бело-голубой – бело-голубой;
6. зеленый – оранжевый;
7. бело-коричневый – бело-коричневый;
8. коричневый – коричневый.

Разница в том, что здесь скрещиваются некоторые пары.

4 жилы

Четырехпроводное соединение типично для прямой 4-проводной обжимной цепи витой пары. Он позволяет передавать информацию со скоростью до 100 Мбит / с.Разъем остался прежним, с восемью каналами, но для удешевления сети используется четырехконтактный провод.

Порядок цвета для прямого обжима:

1. белый и оранжевый;
2. апельсин;
3. белый и зеленый;
4. пустой;
5. пустой;
6. зеленый;
7. пустой;
8. пустой.

4-проводной перекрестный или перекрестный кабель Ethernet:

1. бело-оранжевый – бело-зеленый;
2. оранжевый – зеленый;
3. бело-зеленый – бело-оранжевый;
4. пустой;
5. пустой;
6. зеленый – оранжевый;
7. пустой;
8. пустой..

Витая пара, категории кабеля

Количество Количество пар Диапазон частот Скорость передачи данных Применение

CAT1	1	0,1 МГц	—	Телефонная сеть.
CAT2	2	1 МГц	—	Телефонная и местная сеть (редко).
CAT3	4	16 МГц	10/100 Мбит / с	Телефонная и местная сеть.
CAT4	4	20 МГц	16 Мбит / с	Локальная сеть (сейчас не используется).
CAT5	4	100 МГц	100 Мбит / с	Локальная сеть, прокладка телефонных линий.
CAT5e	4	125 МГц	100/1000 Мбит / с	Локальная сеть Ethernet (самая распространенная). Ограничение длины кабеля между компьютером-коммутатором, коммутатором-компьютером, коммутатором-коммутатором 100 м Ограничение концентратора 5 м.
CAT6	4	250 МГц	1000 Мбит / с	Локальная сеть Ethernet.
CAT6a	4	500 МГц	10/40 Гбит / с	Локальная сеть Ethernet.
CAT7	4	600-700 МГц	10 Гбит / с	Локальная сеть Ethernet. Благодаря двойному экранированию длина кабеля может превышать 100 м.

Инструмент для обжима витой пары

Для обжима витой пары используется специальный инструмент, который в силу своей универсальности позволяет не только обжать разъем (RJ-45) по цветовой гамме, но и подготовить кабель к обжатию: снять изоляцию , перережьте проводники.

PS При прокладке кабеля витая пара необходимо соблюдать минимально допустимый радиус изгиба (8 внешних диаметров кабеля) – сильный изгиб может привести к усилению внешних помех сигналу или к разрушению оболочки или повреждению экрана кабеля.

Стандартные схемы обжима

Существуют две схемы обжима витой пары или распиновки rj 45:

• прямой;
• через.

При прямом обжиме rj 45 разъемы (вилки) с обеих сторон провода подключаются по одной схеме, а при кроссовере схема меняется.

Важно! Скорость передачи данных зависит от варианта кроссоверного подключения.

На разъеме гнезда для проводов пронумерованы, и каждая из них предназначена для провода определенного цвета в зависимости от выбранной опции. Опция T568A имеет следующую схему подключения:

• 1 бело-зеленый;
• 2 зеленых;
• 3 бело-оранжевый;
• 4 синих;
• 5 бело-голубой;
• 6 оранжевых;
• 7 бело-коричневый;
• 8 коричневый.

Вариант Т568В подключается по такой схеме:

• 1 бело-оранжевый;
• 2 апельсина;
• 3 бело-зеленый;
• 4 синих;
• 5 бело-голубой;
• 6 зеленых;
• 7 бело-коричневый;
• 8 коричневый.

Для прямого подключения в основном используется последний вариант, для смешанного подключения – оба.

Вариант №1 – прямой 8-проводниковый кабель

Этот вариант подходит для подключения различных типов электронных устройств. Например, подключенный таким образом кабель используется для подключения компьютера к коммутаторам. Штекер RJ 45 обжимается согласно опции T568B с обеих сторон кабеля.

Вариант №2 – 8-проводниковый кроссовер

Кроссовер используется для подключения устройств одного типа, например компьютера, к компьютеру. Кроссовер или кроссовер выполняется двумя способами:

• скорость передачи данных 100 Мбит / с;
• скорость достигает 1000 Мбит / с.В первом случае разъем rj 45 обжимается на одном конце кабеля по варианту T568B, а на другом по варианту T568A.

Во втором случае заглушка обжимается по варианту Т568Б, а второй конец так:

• белый и зеленый;
• зеленый;
• белый и оранжевый;
• бело-коричневый;
• коричневый;
• апельсин;
• синий;
• белый и синий.

Совет! Для отключения экранированной витой пары используйте разъем с металлическим корпусом.

Вариант №3 – прямой 4-проводниковый кабель

Для низкоскоростных сетей можно использовать 8-контактные (8-контактные) 4-проводные вилки. Для этого важно знать, какие контакты следует задействовать. Используются слоты 1 и 2, 3 и 6. Берутся любые две пары, но важно, чтобы соединение было одинаковым на обоих концах, например:

• бело-оранжевый подключен к 1 контакту;
• k 2 – оранжевый;
• у 3 – бело-зеленый;
• в 6 – зеленый.

Предупреждение! Оставшиеся две пары кабеля нельзя использовать для других подключений, так как контакт между проводами будет нарушен, что вызовет помехи. Прямое подключение может потребоваться для старых электронных устройств или медленных домашних сетей.

Вариант №4 – 4-проводный кроссовер

Этот вариант носит скорее информационный характер, так как сознательное снижение скорости для современных устройств нецелесообразно. Давайте посмотрим, как вы можете создать распиновку для rg 45 – одно из названий rj 45. Чтобы получить кроссовый кабель, просто поменяйте местами подключенные пары. Допустим, первый разъем подключается согласно схеме, показанной выше, затем обжимается второй следующим образом:

• 1 контакт – бело-зеленый;
• 2 контакта – зеленый;
• 3 контакта – бело-оранжевый;
• 6 контактный – оранжевый.

Цель прямого и поперечного связывания такая же, как и при использовании 4 пар.

Как обжать витую пару на 4 и 8 жил

Существует два основных стандарта подключения: T568A и T568B. Кроме того, можно передавать информационный сигнал, используя только четыре ядра вместо восьми.

Обжим витой пары 8 жил – схема расположения цветов

Порядок проводов регламентируется двумя стандартами: T568A и T568B

В чем разница между стандартами T568A и T568B? Начнем с того, что на данный момент новый стандарт T568B используется практически повсеместно. Первоначально он был разработан для обратной связи с uCoz, системой управления сайтом от uKit Group. Однако на данный момент общедоступные протоколы настолько распространены, что стандарт T568B используется в сетевых настройках ПК в качестве шаблона по умолчанию.

Обжим витой пары 4 жилы – схема расположения цветов

Кабель витой пары (UTP) состоит из четырех пар проводов с уникальной цветовой кодировкой. Локальная сеть стандарта Ethernet 10 / 100BASE-T использовала только две пары из четырех – оранжевую и зеленую – для передачи информации по протоколам Интернет-связи (TCP / IP v4 / v6). Остальные коричневые и синие пары используются для передачи данных из других сетевых приложений. Например, при подключении факс-модема они отвечают за телефон.

Схемы распиновки витой пары

Для кабеля витая пара существует две основные схемы распиновки:

1. Прямой.
2. Кроссовер (кросс).

Прямой обжим кабеля интернет

Прямая схема – используется, если нужно подключить ПК к хабу (свичу) или роутеру (роутеру).

Распиновка интернет-кабеля на 8 проводов в прямую

Перекрёстный обжим сетевого кабеля

Схема кроссовера (crossover) – используется для соединения двух устройств одного типа: компьютера или роутера.

Цветовая распиновка кабеля витая пара на 8 проводов – перекрестная схема для связи однотипного оборудования

Как обжать интернет-кабель в домашних условиях без специальных инструментов

Плоскогубцы – довольно дорогой инструмент и покупать их ради коннектора не стоит. Обойтись обычной отверткой вполне реально. Все действия, вплоть до расположения жил в коллекторе, практически не меняются, с той разницей, что для снятия изоляции используется обычный нож для резки кабелей и кусачки.

Поместите конвектор с проводами внутрь на стол защелкой вниз. Крепко удерживая пальцами с двух сторон, нажмите отверткой на один контакт, пока он полностью не войдет в проводку, нарушив ее изоляцию. Постоянно повторяем процедуру со всеми остальными прядями.

Как обжать кабель rj-45 правильно?

В первую очередь необходимо приобрести такую ​​же витую пару необходимой длины и 8-контактные разъемы. Также стоит купить или взять у знакомых необходимый инструмент. Если не удалось получить специализированный инструмент, вы можете сделать это, имея под рукой инвентарь. Давайте сначала поговорим о самом инструменте.

Подбор и подготовка инструмента

Подбор инструмента может происходить по двум направлениям: для профессиональной деятельности; для личных нужд. Те, кто практикует профессионально, приобретут следующий инвентарь:

• папка;
• стриптизерша;
• тестер;
• инструмент для заделки витой пары.

Кримпер (клещи для опрессовки), в зависимости от сложности инструмента, способен разрезать кабель, зачищать жилы, обжимные гильзы, втулки, заглушки. Для этого в его корпус врезаны ножи, пресс-зажим с разными типами пазов. Для снятия изоляции с проводов предусмотрены специальные канавки разного радиуса.

Инструмент для зачистки позволяет безопасно зачищать провода или зачищать кабель. Помимо режущей кромки в нем есть гнезда разного диаметра, в которые вставляется проволока подходящего диаметра.

Тестер предназначен для проверки правильности и качества распиновки и обжима. Устройства бывают разной сложности и функциональности. Самый простой состоит из двух частей. Каждый элемент подключается к одному из кабельных разъемов. С одной стороны идет сигнал, другая его принимает и показывает качество работы, зажигая светодиоды в определенном порядке.

Последняя версия инструмента содержит ряд прикладных устройств, которые позволяют быстро и эффективно перерезать кабель. Если таких инструментов нет, можно обойтись обычным ножом и отверткой.

Прямая распиновка, маркируется как 568В

Прямая разводка используется для подключения коммутатора, роутера, хаба к компьютеру. Этот метод наиболее распространен в нашей стране. На изображении ниже вы можете увидеть, как провода 8-проводной витой пары должны быть помещены в разъем.

Если вы внимательно посмотрите на эту схему, вы поймете, почему она называется прямой линией. Все из-за того, что на двух разъемах RG 45 опрессовка производится идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестная схема используется, когда они хотят подключить компьютер – компьютер напрямую или коммутатор – коммутатор. Поэтому, если вам нужно подключить два устройства к сети, этот способ вам подойдет. Пример того, как должна выглядеть распиновка кабеля, с 8-проводной витой парой, показан ниже на фото.

Видно, что на втором штекере провода поменяны местами, отсюда и название – кроссовер.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Интернет-провайдеры также часто используют двухпарный кабель для внутренней прокладки. Двух пар достаточно, чтобы прокачать 100 Мбит / с, но стоимость такого интернет-кабеля намного ниже. Порядок обжатия этой витой пары показан на рисунке ниже.

Недостатки такого кабеля – невозможность подачи питания на устройство, так как всего 4 провода. Поэтому, если необходимо передать помимо информационного сигнала еще и блок питания, то приобретите 8-жильный кабель. Смотрите также статью о том, как удалить пароль в Windows 10, 8, 7.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Такая схема позволит помимо информационного сигнала передавать питающее напряжение на коммутатор, роутер или любое другое устройство. Это избавляет от необходимости покупать отдельный шнур питания. В распиновке разъема RJ-45 синий и коричневый провода используются для подачи электричества. Вы спросите меня, где это нам полезно? Ответ: при установке видеонаблюдения подавать электричество на коммутатор. Многие из них рассчитаны на питание от разъема RJ-45. И т.п.

Запомнить! Питание по сетевому кабелю 220В категорически невозможно, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемыми. Стандартный диаметр сетевого кабеля составляет 0,51 мм, это позволяет пропускать напряжение до 1,5 А. Если вам нужно больше прыгнуть, соедините два провода параллельно, вы получите увеличение в 2 раза (3 ТО).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Чтобы обеспечить соединение между устройствами со скоростью 1 Гбит / с, необходимо использовать 4 пары (8 проводов). См. Ниже пример сжатия.

Возможно, вас заинтересует эта статья о том, как включить bluetooth на ноутбуке с Windows 7, 10.

Схема обжатия консольного кабеля (rollover cable)

В этом варианте один конец витой пары должен быть обжат напротив другого конца. Похоже, вы перевернули его и посмотрели на вилку с другой стороны. Эта схема сжатия используется, когда вам нужно настроить маршрутизатор или коммутатор с помощью ПК. Чаще всего используется для устройств Cisco.

Порядок при обжимке

А теперь перейдем к правильному способу обжатия кабеля. Будьте осторожны в работе: главное не повредить себя, а разъемы дешевые).

Шаг 1. Снимаем изоляцию

Сначала удалите изоляцию с провода – вы можете аккуратно снять ее ножницами или использовать инструмент для зачистки проводов на плоскогубцах – вставьте, поверните, и кожух сдувается. Он хрупкий, поэтому снимается довольно легко. Снять утеплитель не так уж и много – от конца уходит всего пара сантиметров. Если ничего другого, вы все вырежете. На плоскогубцах есть специальные отметки, на каком уровне следует разрезать подкладку.

Шаг 2. Расправляем провода

Теперь берем наши провода, распрямляем и располагаем по схеме распиновки. Дайте совет – попробуйте распрямить их карандашом или рукой – они станут гладкими и близко друг к другу – это то, что нам нужно.

Шаг 3. Обрезаем

Пришло время вырезать и выровнять наши пряди. Режем либо плоскогубцами, либо теми же плоскогубцами, но тоже ножом. Оставляем около дюйма чистой нити. Со временем научитесь точно измерять расстояние.

Шаг 4. Попадаем в коннектор

Самая тяжелая часть. Теперь нам нужно вставить нашу конструкцию в соединитель. После вставки разъем опускается вниз. Почему сложно: пряди стараются не попадать в свои бороздки, залазить на соседей, загибаться, путаться. Здесь помогает рекомендация – набраться терпения и еще раз обратить внимание на обработку карандаша.

Шаг 5. Вставляем до конца

После удара прижимаем кабель так, чтобы проводка полностью прекратилась. В этом случае обертка скроется в самом коннекторе. Если корпус не подходит к разъему, в будущем возможны переломы. Если реверс окажется коротким, нити не дойдут до ножей. Так что все со стажем и зрением.

Шаг 6. Опрессовка

А теперь самое время сжать наши ножи – о способах говорилось выше, но лучше всего использовать плоскогубцы. Взять и отжать.

Шаг 7. Проверка и доработка

Обязательно проверьте соединение на вашем компьютере или маршрутизаторе перед удалением инструментов. Иногда может не получиться с первого раза. Самый простой способ исправить ситуацию, прежде чем рассердиться, – снова сжать ножи, но посильнее. Часто помогает.

Если нет связи, обратите внимание на это:

• Кабели подключены точно по схеме? ты взлетел? Просмотрите разъем.
• Дошли провода до коннектора остановки? Удалось ли достать ножи?

Остальное можно отнести только к обрыву кабеля.

Изначально, перед тем, как обжимать сетевой кабель, можно такие крышки подключить. Они отлично защищают от перегиба возле разъема, но практически все без них живет. Видов много, в статье об этом не говорится. Для справки.

Как выбрать сетевой кабель

Мы расскажем, на что обращать внимание при выборе кабеля витой пары.

• Очень важный момент, нужно понимать, как прокладывать сетевой кабель, в помещении или на улице. Потому что для внутренней разводки подойдет самая простая и дешевая витая пара. Но для улицы (на улице) необходимо иметь с собой дополнительную защиту (двойная тесьма, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз).

• Если длина кабеля большая, возьмите витую пару с дополнительным проводом. Он надежно предотвратит обрыв нити.

• Обратите внимание на состав проволоки, она может быть биметаллической или медной. Конечно, медь лучше, но цена ее в несколько раз выше. Итак, здесь нужно посмотреть бюджет, выделенный на покупку, и определиться.
• В идеале толщина каждой проволоки должна составлять около 0,50 мм. Но, к сожалению, многие производители занижают эти цифры в 0,40 мм.

• Посмотрите на маркировку на шлейфе, уважаемый производитель делает ее понятной и понятной. А недобросовестный производитель ставит такие отметки, что при прикосновении стирается или вообще не оказывается на кабеле.

• вы можете приобрести сетевой кабель с дополнительной защитой от различных наводок (гроза, статическое электричество). Этот кабель экранирован из фольги.

• Наличие сертификата качества.

Как обжать кабель отвёрткой?

Не всегда в доме есть запой. Чтобы быстро зажать пары, можно использовать обычную отвертку и нож. Процесс установки:

1. Выберите отвертку с плоской головкой толщиной 3-4 мм. Так как утеплителя нет, можно использовать обычный нож. Во всех действиях нужно быть очень осторожным, при работе с этими инструментами есть риск повредить целостность кабеля.
   Отвертка должна быть плоской
2. Порядок выпрямления, разводки, загиба проводов остается неизменным. Разрежьте пары по прямой линии с помощью боковых ножей.
   Снимаем нитки
   Обрежьте нити по прямой линии
   Резьбы должны быть одинаковыми
3. Вставьте пары в разъем.
   Вставляем провод в разъем
4. Опрессовка начинается с прикрепления планки к хвостовику разъема. После фиксации не стоит думать о том, что кабель случайно вылетит, и всю процедуру придется повторить заново.
   Место, где находится запорная планка
5. Поместите разъем на твердую поверхность и прижмите кончик отвертки к фиксирующей планке. В результате этих действий часто ломается нижняя пластиковая защелка. Чтобы этого избежать, выберите поверхность с небольшой канавкой или закрывающим отверстием. Например, мясная доска.
6. Благодаря приложенной силе штанга опускается. В результате защелка упирается в кабель, чтобы провода случайно не выпали.
   Кабель заблокирован планкой
7. Чтобы обжать контакты, поместите разъем на прочное основание. Плотно прижмите контакты. В результате металлические ножки сломают изоляцию. Убедитесь, что кончик отвертки находится над штифтами, а не между ними, прежде чем прикладывать усилие к штифтам. Давление должно быть сильным, иначе вы можете поранить пальцы, если соединитель соскользнет.
8. Продолжайте до тех пор, пока каждый контакт не пробьет изоляцию, создавая электрическое соединение с парой.
   Толкаем контакты по одному
9. Для проверки вам понадобится увеличительное стекло. Осмотрите переднюю часть разъема. Ни один контакт не может выступать вверх – при обнаружении сожмите его.
10. По аналогии обожмите другую часть кабеля.

Мнение специалиста Егора Разумного Я умею собирать и разбирать компьютеры, ноутбуки, планшеты, телефоны. Иногда это случалось. Я владею навыками диагностики неисправностей с помощью Google и Яндекс. Это может не сработать с первого раза, поэтому я рекомендую иметь на складе дополнительные разъемы для обучения. У меня в шкафу всегда есть сумка на всякий случай.

Порядок цветов при обжиме интернет провода

Содержание

1. Общие сведения
2. Виды витой пары
3. Категория и защитная оболочка
4. Обжим ethernet-кабеля
5. Основные методы
6. Схема распиновки
7. Порядок выполнения работ
8. Причем тут витая пара и Wi-Fi?
9. Проблема
10. Витая пара
11. Проверка

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

обычная 220 Вольт

интернет-розетка

телевизионная под ТВ

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас – от 15см и более.

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.

Инструкция к интернет розетке Schneider Electric Unica – скачать
Инструкция к Legrand – скачать

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

по стандарту “A”

по стандарту “B”

В большинстве случаев используется второй вариант – «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

“A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

бело- оранжевый

оранжевый

бело- зеленый

зеленый

На другой стороне:

синий

бело- синий

бело- коричневый

коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».

Расположение цветов считается слева-направо:

бело- оранжевый

оранжевый

бело- зеленый

синий

бело- синий

зеленый

бело- коричневый

коричневый

Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется – патч-корд. А если они поменяны местами (AB или BA), то – кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

бело- оранжевый контакт = бело- оранжевая жила

оранжевый = оранжевая жила

а с другой, на контакты 3-6:

бело- зеленый контакт = бело- синяя жила на кабеле

зеленый = синяя жила

В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции. Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2 Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Для интернет-коммуникаций применяется определенный тип кабеля, который называется витой парой или сетевым кабелем типа «ethernet». Подключение бывает беспроводным и проводным. В некоторых случаях удобно использовать проводной тип, поскольку для соединения Wi-Fi существует ограничение по скорости. Очень важно уметь выполнять обжим витой пары самостоятельно.

Общие сведения

Очень часто возникает необходимость выполнить разводку для домашней сети из устройств с выходом в интернет. Решить проблему очень просто, поскольку необходимо приобрести роутер, настроить его и подключить к нему все устройства. В этом случае необходима обжимка кабеля. Существует два выхода из этой ситуации: обратиться за помощью к специалисту или выполнить обжимку самостоятельно. Обжимка сетевого кабеля стоит недорого, но в некоторых случаях бывает невыгодной, поскольку нужно подстраиваться и ждать прихода специалиста.

В некоторых случаях для удобства нужно использовать домашнюю сеть, поскольку не слишком удобно бегать с flash-накопителем от одного компьютера к другому и скидывать любимую передачу или фильм. Для этого и нужно знать, как правильно обжать витую пару с 8 жилами.

Виды витой пары

Витой парой называется специальный кабель, состоящий из определенного количества медных проводов в оболочке, причем они скручены между собой определенным образом. Скручиваются провода определенным образом для того, чтобы исключить их влияние друг на друга. Витая пара применяется для передачи данных. Сетевой кабель подключается к устройствам через специальные разъемы при помощи коннекторов.

Ethernet-кабель может быть с защитой и без нее. Защитная оболочка изготавливается из алюминиевой фольги или оболочки (оплетки). Защита может быть двух типов: общей и попарной. Общая защита распространяется на весь кабель, а попарная только на каждую пару. Сетевой провод можно разделить на несколько типов:

Типы сетевых кабелей с маркировками UTP (неэкранированный) или FTP (общий экран из фольги) можно применять в помещениях. Если требуется проложить коммуникации на улице, то следует применить SF/UTP-кабель. Если интернет-провод прокладывается вместе с электрическим кабелем, необходимо применять STP или S/STP, в которых предусмотрена защита каждой пары и двойной экран (длина более 100 м). S/FTP-кабель (экранирована каждая пара и сам кабель) предназначен для использования в условиях при высоких помехах.

Каждая жила ethernet-кабеля может состоять из одного (одножильные) или множества (многожильные) проводников. Одножильные провода плохо гнутся, но обладают улучшенными характеристиками, влияющими на расстояние передачи сигнала. Они лучше обжимаются, фиксируются и практически не изгибаются. Сетевой кабель, жилы которого состоят из одного проводника, применяется для подключения интернет-розеток.

Витая пара, провода которой содержат множество проводников, хорошо гнется, но обладает большим затуханием при передаче сигнала. Обжимать ее затруднительно, поскольку можно прорезать изоляцию. В коннектор она вставляется трудно и применяется в тех случаях, когда важна гибкость (от интернет-розетки до персонального компьютера).

Категория и защитная оболочка

Очень важна категория витой пары. Для подключения к интернету или проведения коммуникаций для компьютерной сети следует использовать категорию не ниже САТ5. В исключительных случаях подойдет САТ6 и САТ6а. Обозначения категории выбиты на оболочке. Всего существует 7 видов категорий для витой пары:

1. I — 1 пара (полоса пропускания 0,1 МГц): применяется в телефонной связи.
2. II — 2 (1 МГц): сети со скоростью передачи данных до 4 Мбит/с.
3. III — 4 (16 МГц): 10 и 100 Мбит/с.
4. IV — 4 (20 МГц): до 16 Мбит/с.
5. V — 4 (100 МГц): 100 Мбит/с (используются 2 пары).
6. Ve — 4 (125 МГц): 100 Мбит/с (2 пары) и 1 Гбит/с (4 пары).
7. VI — 4 (250 МГц): от 1 до 10 Гбит/с.
8. VII — 4 (600 МГц): экранированный до 10 Гбит/с.

Витая пара еще отличается формой и цветом оболочки. Обычный тип сетевого провода — серая оболочка. Оранжевый (ярко-красный) цвет оболочки свидетельствует о том, что сетевой провод не поддерживает горение. Последний тип провода имеет смысл применять в местах, подверженных возгоранию. Кроме того, витые пары бывают плоскими и круглыми. Они не отличаются техническими характеристиками.

Ethernet-кабель состоит из 2 (4 провода) или 4 (проводов) пар. При скорости до 100 Мбит/с можно использовать 2 пары. Если скорость передачи данных, которая находится в диапазоне от 100 Мбит/с до 1 Гбит/с (1000 Мбит/с), то следует использовать все 8 проводов (пары). При проектировании домашней сети или подключении к интернету следует учитывать эти особенности. Лучше сразу протянуть 4 пары, поскольку при увеличении скорости передачи информации свыше 100 Мбит/с придется перетягивать кабель заново.

Обжим ethernet-кабеля

Обжим необходим для подключения одного периферийного устройства к другому. Любая витая пара заканчивается специальным коннектором типа RJ-45. В его бороздки заводятся жилы сетевого кабеля. Бороздки заканчиваются контактными пластинами из меди, перпендикулярно которым расположены металлические пластины (ножи). Во время обжатия при опрессовке обжимником ножи пробивают изоляцию провода и обеспечивают надежный контакт жилы с медной пластиной. Надежность соединения можно приравнять к распайке проводов, однако при этом существуют важные моменты.

Основные методы

Обжимку витой пары 8 жил следует выполнять правильным методом по технологии, поскольку из-за некачественного контакта сеть работать не будет. Для обжима интернет-провода применяется специальный обжиматель с гнездом под RJ-45 или клещи, которые еще называют «обжимки». В гнездо вставляется разъем с проводами и клещи сжимаются до упора. Клещи-обжимки являются полезным инструментом, однако без них можно обойтись. Альтернативой являются отвертка и плоскогубцы.

Клещи не только могут обжимать, но и выполнять другие функции: очищать провода от изоляции, откусывать лишний кабель, аккуратно ровнять провода и обжимать телефонный кабель с разъемом RJ-11. Сделать обжимку ethernet-провода не слишком удобно, но возможно. Для этого необходимо выполнить определенную последовательность действий:

1. Зачистить кабель.
2. Вставить жилы по соответствующей схеме обжима витой пары RJ-45.
3. Надавливать на каждый нож.

У этого метода есть некоторые недостатки: отвертка постоянно соскальзывает, может повредиться провод и невозможно контролировать прорезание оболочки сетевого провода ножом. Можно выполнить процедуру обжима при помощи плоскогубцев. Однако этот способ не слишком удобен, поскольку существует большая вероятность повредить пластмассовый корпус коннектора. Необходимо прижимать с каждой стороны. Если середина не прижалась полностью, рекомендуется воспользоваться отверткой.

Схема распиновки

Провода в коннекторе RJ-45 необходимо располагать в определенном порядке, который называется распиновкой. Существует два ее типа: прямая и перекрестная (кросс-овер). Первая обозначается аббревиатурой «568B», а вторая (kross-over) — «568А». Прямая распиновка применяется при соединении свича (хаба, роутера) с персональным компьютером или другим устройством. Тип «кросс-овер» необходим только для соединения двух компьютеров напрямую. Порядок проводов при обжимке следующий:

1. Бело-оранжевый (б-о) — б-о.
2. Оранжевый (о) — о.
3. Бело-зеленый (б-з) — б-з.
4. Синий (с) — с.
5. Бело-синий (б-с) — б-с.
6. Зеленый (з) — з.
7. Бело-коричневый (б-к) — б-к.
8. Коричневый (к) — к.

Провода на двух коннекторах располагаются одинаково. Нужно правильно обжать интернет-кабель 8 жил, причем важным моментом является четкое соблюдение очередности расположения проводов. Перед тем как опрессовать сетевой провод, следует несколько раз перепроверить. Если по какой-либо причине цветовые проводники перепутаны, то можно вывести из строя сетевой адаптер, поскольку по сетевому кабелю может быть подведено питание. При объединении в сеть двух компьютеров или ноутбуков нужно использовать схему «568А»:

Для интернет-кабеля, состоящего из 4 жил, схема размещения проводов не меняется. В этом случае используется только 1, 2, 3 и 6 бороздки: бело-оранжевый — бело-оранжевый, оранжевый — оранжевый, бело-зеленый — бело-зеленый и зеленый — зеленый соответственно. Способ расключения из 4 проводов используется только для подключения различных периферийных устройств. На каждом коннекторе выдавлены цифры от 1 до 8.

Порядок выполнения работ

Во время выполнения работ по сращиванию или обжимке нужно быть аккуратным, чтобы не повредить изоляцию проводов. Кроме того, следует правильно выполнить раскладку проводников в RJ-45. Если специальные инструменты, необходимые для работ с интернет-кабелем, отсутствуют, то следует воспользоваться острым ножом, плоскогубцами, кусачками и отверткой. Изоляционный слой должен сниматься канцелярским ножом. Для того чтобы не повредить внешнюю оболочку, ее следует аккуратно надрезать, а затем согнуть кабель. В оболочку изоляционного слоя добавляют мел, который делает ее хрупкой при сильном перегибе.

Для зачистки изоляции на проводах можно использовать кусачки, однако профессионалы рекомендуют применять портные ножницы. Они обеспечивают равномерное отрезание и выравнивают жилы, что позволяет без проблем вставить интернет-кабель в RJ-45. Для выполнения операции обжимки нужно воспользоваться специальным алгоритмом:

1. Отмерять необходимую длину сетевого провода и откусить его при помощи инструмента.
2. Выровнять концы провода (откусить по 6−7 мм с каждой стороны).
3. Для снятия изоляции сделать аккуратный надрез на расстоянии 0,15 см от края.
4. Сгибать кабель в разные стороны в месте надреза.
5. Снять кусок изоляции с интернет-кабеля, которая отделилась при сгибании.
6. Убрать экран, расправить и выровнять проводники.
7. Выполнить раскладку согласно одной из схем расположения проводников.
8. Вставить их до упора в RJ-45 (концы проводников должны упираться в бортик коннектора), при необходимости обрезать лишнюю длину или выровнять еще раз.
9. Вставить коннектор в гнездо специальной формы, которая расположена на клещах.
10. Сжать ручки, придерживая интернет-кабель, направляя его в сторону RJ-45 (провод не должен изгибаться).

После выполнения всех пунктов алгоритма необходимо проверить качество контакта при помощи специального прибора, однако можно обойтись и без него. Для этого следует еще раз проверить правильность схемы расположения цветных проводов, а затем вставить в сетевой разъем периферийного устройства. При необходимости его нужно настроить. Если сетевое соединение появилось, то это свидетельствует о том, что процедура обжимки прошла успешно. В остальных случаях необходимо переобжать сетевой кабель.

Многих людей интересует вопрос, который касается наростки сетевого провода. Вариантов соединения несколько: пайка, использование специальных разъемов и обыкновенная скрутка. Оптимальным способом соединить два провода без коннекторов является пайка. По завершении пайки двух концов следует их обмотать изолентой.

Однако можно воспользоваться и специальным соединителем. При его использовании качество соединения будет не хуже, чем при пайке. Устройство состоит из двух разъемов, в которые вставляются два сетевых провода. Они должны быть предварительно обжаты. Скрутка используется очень редко и является кратковременным решением проблемы соединения двух интернет-кабелей. Сигнал при этом может постоянно пропадать.

Таким образом, обжимать интернет-кабель довольно просто. Для этого необходимо воспользоваться инструментом и определенным алгоритмом. Однако при выполнении этой процедуры необходимы внимание и аккуратность, поскольку есть вероятность вывести из строя сетевую карту или материнскую плату компьютера.

Привет! Сегодня напишу для читателей вспомогательную статью. Никакого Wi-Fi не будет. Поговорим про обжим витой пары. Самое таинственное занятие системного администратора. То самое, когда приходит время включать танцы с бубнами в попытках расплести паутину локальной сети по периметру… Чего это я, давайте к делу.

Причем тут витая пара и Wi-Fi?

Уважаемый читатель, у меня тут свободный блог – так что если все не интересно, сразу же пролистай в Содержании на интересующие разделы статьи. Я же начну издалека. В далекой-далекой галактике…

Дело в том, что центральным элементом домашней вайфай сети сейчас является роутер. А современный роутер обычно имеет проводные подключения:

1. От роутера в сеть провайдера – тот самый кабель из подъезда. Бывает обычный Ethernet и телефонный под ADSL – все эти провода называются как раз «витой парой». Первый встречается чаще, второй все реже и реже.
2. От роутера к компьютеру или ноутбуку – иногда подключение делают не через Wi-Fi, а по проводу. Так и компьютеры без адаптера можно зацепить в интернет, да и пинг поговаривают матерые игроки будет получше.

Так что в домашней сети без витой пары никуда.

Проблема

Одна из самых частых причин в пропаже интернета дома – проблема в кабеле. Есть много вариантов:

1. Перетерся провод где-то в угловых соединениях – шоркнули его или пнули, бывает.
2. Нарушилось соединение в коннекторе – провод там открытый, так что может и переломиться. Порой просто отходит соединение. А со временем обжим «пересыхает», так что все равно приходится улучшать соединение.

Суть в том, что при замене провода или починке коннектора, все равно придется как-то заново нацеплять те самые коннекторы. А вот эта процедура и называется обжимом. И сделать это можно вполне в домашних условиях самому (я вам как матерый админ говорю, и не в такие времена жали кабель). Но нужно немного теории – это вам не электропроводка. Так что сначала немного теории, а потом перейдем к практике.

Витая пара

В прошлом разделе мы выяснили, что витая пара – это провод, применяемый для сетевых соединений в компьютерной технике. Особо применяется в домашних условиях для подключения к интернету.

Название свое он получил из строения. Внутри идут медные провода в оболочке, скрученные попарно. Скручивание делают с определенным шагом в зависимости от количества таких пар. Вся фишка такого скручивания – взаимное гашение помех для улучшения качества сигнала в рабочей сети (ведь по этому проводу тоже идет электричество, хоть и не 220V, а надежность здесь нужна на высоком уровне, но это тема уже стандартов).

Существует несколько видов витой пары… Даже много. Основная классификация – по устройству, не основная – по защите. По устройству в домашних условиях вы как правило будете иметь дело с кабелем 5й категории (при желании поищите самостоятельно, статья не о том).

По защите тоже ничего сложно – есть с защитой, есть без защиты. Защита имеется ввиду не от падающих табуреток, от тех же самых наводок, создающих помехи. Дома обычно это не требуется, но мало ли что вам попадется под руки. Раздел больше для того, что вам придется во время обжимки вскрывать кабель, и нужно быть готовым ко всему) Так что немного анатомии для системного администратора и домашнего любителя посидеть во ВКонтактике.

Итак, внутри идут пары проводов – обычно 2 или 4. Провод может быть облачен в защиту – речь идет о фольге или оплетке. При этом защита может быть как на целый провод, так и отдельно на каждую пару. Тонкостей много, лучше сразу вскрывать и смотреть по месту. В домашнем кабеле обычно ничего подобного нет – одна оплетка, и в ней сразу пары.

Маркировки витой пары:

• UTP – обычная, без защиты, для дома. Если нужно восстановить кусок дома и идете в магазин – как раз ищите что-то вроде UTP5 – пойдет в самый раз.
• FTP ­ – с фольгой, тоже порой применяют в помещении.
• SFTP – металлическая оплетка, применяют на улице.
• STP – защита на каждой паре. При нахождении провода на улице рядом с линиями электропередач (надеюсь, вас туда не занесло).

Итого разные варианты скомпонованы на следующем рисунке:

Читайте также:  Схема выжигателя по дереву с регулятором

Все вы видели коннектор на конце витой пары, который еще идет в сетевой разъем сетевой карты или роутера. Этот штекер имеет специальную маркировку. Тот который применяется в основном сейчас в домашней локальной сети – RG-45. Немного об устройстве коннектора и соединении.

Есть и возможности проверки соединения кабеля. Главное – получить оба конца. На практике дома не всегда это получается – ведь провайдер не отдаст вам свой конец провода. Поэтому здесь проще проверять на устройстве – если все работает, значит отлично. Нет – ищем причину в другом.

Профессионально используют LAN-тестеры. Это устройство показывает наверняка, по какой жилке есть сигнал, а по какой его нет:

Дополнительно можно использовать и мультиметр, но здесь придется прозванивать отдельно каждую жилку. Но что поделать, ведь русский человек умеет все)

Ethernet RJ45 Цветовой код с выводом контактов (T568A, T568B)

Кабель Ethernet состоит из 8 проводов (или 4 пар проводов). Эти кабели соответствуют определенному цветовому коду в отношении расположения проводов. Разъем кабеля Ethernet доступен в двух стандартах: T568A и T568B.

На основе комбинации этих двух разъемов (используемых на концах кабеля Ethernet) производятся два широко используемых кабеля Ethernet, т. е. прямой и перекрестный. Цветовой код RJ45 и распиновка каждой конфигурации приведены ниже.

Кабели Ethernet RJ45

Существует множество типов кабелей Ethernet. Straight-through, Crossover, Rolled, Loopback и T1 — вот некоторые из них. Среди этих прямых и перекрестных являются широко используемыми стандартами проводки. Другие стандарты зарезервированы для конкретных сетевых приложений.

Высококачественный кабель Ethernet (50 футов)

Купить на Amazon

Amazon Индия

Цена: $12,99

Эти кабели (разъемы) соответствуют двум стандартам распиновки: T568A и T568B . Оба стандарта схожи по своим электрическим свойствам. Выбор этих стандартов полностью зависит от организации и страны. Оба стандарта дают одинаковую производительность.

Распиновка кабеля RJ45 с цветовым кодом

Разъем кабеля Ethernet имеет два стандарта, т. е. T568A и T568B. Оба эти стандарта имеют одинаковое количество и цвет проводов. Единственная разница заключается в расположении зеленого и оранжевого проводов. Давайте подробно обсудим стандарты распиновки T568A и T568B.

Цветовой код и распиновка RJ45 (T-568A)

Распиновка стандарта T-568A

Стандарт распиновки T568A широко использовался в 90-х годах. Он все еще используется, но T568B сейчас более распространен. Ключевой особенностью проводки T568A является то, что она обратно совместима как с однопарными, так и с двухпарными схемами проводки USOC (универсальный код заказа услуг).

Описание распиновки с цветовым кодом T568A приведено в таблице ниже.

Двунаправленный +8

Штифт	Wire Color	Signal	Signal Description
1	White/Green	TX1+	Transmit +
2	Green	TX1-	Transmit –
3	Белый/оранжевый	RX+	Прием +
4	Синий	TX2+	Двунаправленный0044	5	Белый/Синий	TX2-	BI-направление-
6	Orange	RX-	—	RX-	. Bi-направление передачи +
8	Brown	TX3-	BI-направление передачи-

RINOUT и Color Code T568A

.0003

Цветовой код RJ45 (T-568B) и разводка контактов

Распиновка стандарта T-568B

Стандарт T568B является широко используемым стандартом проводки в современных приложениях Ethernet, поскольку он обеспечивает лучшую защиту от помех. Он также более эффективно изолирует сигнал по сравнению с T568A. Он обратно совместим только с однопарной схемой подключения USOC.

Описание распиновки с цветовым кодом T568B приведено в таблице ниже.

9004 9004 Двунаправленный0044

Штифт	Wire Color	Signal	Signal Description
1	White/orange	TX1+	Transmit +
2	Orange	TX1-	Transmit –
3	Бело-зеленый	RX+	Прием +
4	Синий	TX2+	5	White/Blue	TX2-	Bi-Directional Transmit –
6	Green	RX-	Receive –
7	White/Brown	TX3+	Двунаправленная передача +
8	Коричневый	TX3-	Двунаправленная передача –

Распиновка и цветовой код разъема T565B

Типы кабелей Ethernet

Как уже упоминалось выше, разъемы бывают двух стандартов: T568A и T568B. На конце кабеля может быть такой же или другой стандартный разъем. Исходя из этого, существует два типа кабелей: Straight и Crossover.

Лучшее предложение на кабель Ethernet (50 футов)

Купить на Amazon

Amazon Индия

Цена: 66,96 долл. США кабель0037

В прямых кабелях используются одинаковые стандартные разъемы на обоих концах. Это означает, что оба конца имеют стандартные разъемы T568A или T568B . На рисунке ниже показаны два конца кабеля, подключенного по стандарту T568A.

Распиновка прямого кабеля

Прямой кабель используется для подключения разнородных устройств. Например, концентратор, подключенный к ноутбуку. Кроме того, подключение оконечного оборудования данных (DTE) к оборудованию передачи данных (DCE) обычно выполняется с помощью прямых кабелей.

Перекрестные кабели

Когда провода Ethernet заканчиваются стандартом T568A на одном конце и стандартом T568B на другом конце , они называются перекрестными кабелями. Это соответствует обратным характеристикам прямых кабелей. Они используются для подключения подобных устройств. Как ноутбук к другому ноутбуку.

Распиновка перекрестного кабеля

На рисунке выше показано, что в данном случае 4 пары проводов соединены перекрестно. В то время как в прямоточных кабелях провода соединяются прямо с другим концом.

Категории Распиновка, Порты/USB

Схема подключения кабеля Ethernet с цветовым кодом для Cat5, Cat6

Если вы ищете схему подключения кабеля Ethernet с разъемом и соответствующим цветовым кодом, то вы попали в нужное место. Мы знаем, что существует огромное количество приложений Ethernet-кабеля в сетевой системе. Как правило, для базовой гигабитной работы нам требовался кабель Ethernet с неэкранированной витой парой как минимум категории 5 или категории 5. Для более высокой системы передачи данных лучше всего подходит категория 6. Существуют различные типы кабелей Ethernet, например, 9.0003

• Кабель категории 5 или Cat5
• Кабель категории 5e или Cat5e
• Кабель категории 6 или Cat6
• Кабель категории 6e или Cat6e
• Кабель категории 7 или Cat7

такой же. Категория в основном отличалась скоростью или мощностью.

Как правило, вы найдете два типа кабеля Ethernet, такие как одножильный и многожильный кабель в оплетке. Многожильный кабель Ethernet намного лучше, чем сплошной кабель, для некоторых приложений, таких как патч-приложения. С другой стороны, сплошной кабель Ethernet используется для более длительного использования.

Проводка Ethernet соответствует двум различным стандартам, таким как T-568A и T-568B. В этих двух стандартах расположение цветных пар различается.

Для подключения кабеля Ethernet обычно используются разъемы 8P8C. Эти разъемы называются разъемами RJ45. RJ означает зарегистрированный разъем. Эти разъемы имеют 8 контактов и предназначены для подключения жестких кабелей Ethernet. В проводке, в основном, мы должны соединить два разъема с обеих сторон на двух концах с соответствующим цветовым кодом.

Схема подключения Ethernet с цветовым кодом (T-568A)

Здесь вы можете увидеть схему подключения кабельной системы Ethernet T-568A. На обоих концах видно, что используется разъем T-568A.

На приведенной выше диаграмме вы можете видеть цветовые коды, соответствующие номерам контактов. А в таблице ниже вы можете увидеть функцию или сигнал для каждого вывода. Убедитесь, что медные полосы должны быть направлены к вашему лицу, когда вы выполняете соединение так же, как на приведенной выше схеме.

Стол для Т-568А

Разъем RJ 45	Цветовые коды	Функция/Сигнал
1	Белый/зеленый	Передача данных+
2	Зеленый	Передача данных-
3	Белый/оранжевый	Прием данных+
4	Синий	Не используется
5	Белый/Синий	Не используется
6	Оранжевый	Получение данных —
7	Белый/Коричневый	Не используется
8	Коричневый	Не используется

Схема подключения кабеля Ethernet с цветовым кодом (T-568B)

Здесь вы можете увидеть схему подключения кабеля Ethernet T-568B. Здесь на обоих концах видно, что используется разъем T-568B.

Следуйте приведенной ниже таблице для определения функций каждого контакта, соответствующего цветовому коду.

Разъем RJ 45	Цветовые коды	Функция/Сигнал
1	Белый/оранжевый	Передача данных+
2	Оранжевый	Передача данных-
3	Белый/зеленый	Прием данных+
4	Синий	Не используется
5	Белый/Синий	Не используется
6	Зеленый	Получение данных —
7	Белый/Коричневый	Не используется
8	Коричневый	Не используется

Схема подключения Ethernet для перекрестного кабеля

Здесь вы можете увидеть схему подключения перекрестного кабеля. Здесь видно, что на одном конце подключен разъем T-568A, а на другом конце подключен разъем T-568B.

Вот таблица, вы можете увидеть функцию и цветовой код для обоих разъемов.

Разъем RJ 45	Конец 1 Т-568А Цветовые коды	Функция/Сигнал	Конец 2 Т-568Б Цветовые коды
1	Белый/зеленый	Передача данных+	Белый/оранжевый
2	Зеленый	Передача данных-	Оранжевый
3	Белый/оранжевый	Прием данных+	Белый/зеленый
4	Синий	Не используется	Синий
5	Белый/Синий	Не используется	Белый/Синий
6	Оранжевый	Получение данных —	Зеленый
7	Белый/Коричневый	Не используется	Белый/Коричневый
8	Коричневый	Не используется	Коричневый

Как подключить кабель Ethernet с разъемами

Ниже приведена пошаговая процедура подключения разъема RJ45 к кабелю Ethernet.

1. Прежде всего, снимите внешнюю оболочку кабеля примерно на 2 дюйма.
2. Раскрутите скрученный провод и выровняйте все провода.
3. Теперь расположите и выровняйте все отдельные провода по цветам в соответствии с приведенными выше схемами.
4. Обрежьте все провода одинаковой длины, но не забудьте оставить 1/2 дюйма открытыми от оболочки. провода полностью вставлены в гнездо
5. Обожмите гнездо RJ45 с помощью обжимного инструмента
6. После обжима еще раз проверьте правильность обжима и подключения всех проводов
7. Теперь подключите другой разъем RJ45 на другом конце, следуя той же процедуре.
8. После подключения обоих разъемов RJ45 проводка готова.

См. также:

• Схема контактов телефонных линий RJ25, RJ14 и RJ11, цветовые коды
• Схема контактов Power over Ethernet (PoE), объяснение цветового кода
• Что такое связь UART? Блок-схема
• Схема контактов разъемов VGA, DVI и HDMI
• Топология шины Преимущества и недостатки схемы

Спасибо за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

Цвета RJ45 и схемы проводки

Цвета кабеля Ethernet: Стандарты цветового кода Приведенная здесь информация предназначена для помощи сетевым администраторам в цветовой маркировке кабелей Ethernet. Имейте в виду, что неправильная модификация кабелей Ethernet может привести к потере сетевого подключения. Используйте эту информацию на свой страх и риск и убедитесь, что все разъемы и кабели изменены в соответствии со стандартами TIA. Базовая теория: Глядя на прямой кабель Ethernet UTP T-568A и перекрестный кабель Ethernet с концом T-568B, мы видим, что контакты TX (передатчик) подключены к соответствующим контактам RX (приемник), плюс к плюсу и минус к минусу. Вы также можете видеть, что пары синих и коричневых проводов на контактах 4, 5, 7 и 8 не используются ни в одном стандарте. Чего вы можете не осознавать, так это того, что те же контакты 4, 5, 7 и 8 не используются и не требуются в 100BASE-TX. Так зачем использовать эти провода, во-первых, проще подключить все провода, сгруппированные вместе. В противном случае вы потратите время, пытаясь вставить эти крошечные провода в каждое из соответствующих отверстий в разъеме RJ-45. Прямой кабель Ethernet T-568A Кабели Cat5e | Кабели Cat6  | Кабели Cat6A Предполагается, что стандарт T-568A будет использоваться в новых сетевых установках . Большинство готовых кабелей Ethernet по-прежнему соответствуют стандарту T-568B; однако это не имеет абсолютно никакого функционального значения, что вы выберете. Прямой кабель Ethernet T-568B Кабели Cat5e | Кабели Cat6  | Кабели Cat6A Стандартные прямые кабели T-568A и T-568B чаще всего используются в качестве коммутационных шнуров для соединений Ethernet. Если вам нужен кабель для прямого соединения двух устройств Ethernet без концентратора или при соединении двух концентраторов вместе, вместо этого вам потребуется использовать перекрестный кабель. Перекрестный кабель Ethernet RJ-45 Перекрестный кабель категории 5e без загрузки | Кроссовер с загрузкой Cat5e  | Кроссовер Cat6 без загрузки  | Загруженный кроссовер Cat6 Хороший способ запомнить, как подключать кабель Crossover Ethernet, — подключить один конец по стандарту T-568A, а другой — по стандарту T-568B. Другой способ запомнить цветовую кодировку — просто поменять местами зеленый набор проводов с оранжевым набором проводов. В частности, переключите сплошной зеленый (G) на сплошной оранжевый и переключите зеленый/белый на оранжевый/белый. Инструкции по сборке кабеля Ethernet: Стяните кабель с катушки до нужной длины и отрежьте кусачками или ножницами. Если вы протягиваете кабели через отверстия, легче прикрепить вилки RJ-45 после протягивания кабеля. Общая длина сегментов проводов между ПК и коммутатором или между двумя ПК не может превышать 100 метров (328 футов) для 100BASE-TX и 300 метров для 10BASE-T. Начните с одного конца и снимите оболочку кабеля (около 1 дюйма) с помощью инструмента для зачистки проводов или ножа. Будьте особенно осторожны, чтобы не порезать провода, иначе вам придется начинать сначала. Разложите, раскрутите пары и расположите провода в порядке желаемого конца кабеля. Сгладьте конец между большим и указательным пальцами. Обрежьте концы проводов так, чтобы они были на одном уровне друг с другом, оставив только 1/2 дюйма длины провода. Если он длиннее 1/2 дюйма, он будет не соответствовать техническим требованиям и подвержен перекрестным помехам. Разровняйте и убедитесь, что между проводами нет промежутков. Держите вилку RJ-45 зажимом вниз или от себя. Плотно вставьте провода в вилку. Проверьте, чтобы каждый провод был плоским даже на передней части вилки. Проверьте порядок проводов. Дважды проверьте еще раз. Убедитесь, что кожух плотно прилегает к упору вилки. Осторожно держите провод и крепко обожмите RJ-45 с помощью обжимного инструмента. Проверьте цветовую ориентацию, убедитесь, что обжимное соединение не разорвется, и убедитесь, что провода плотно прилегают к передней части вилки. Если хотя бы один из них неверен, вам придется начать заново и протестировать кабель Ethernet. Наконечники кабелей Ethernet : Прямой кабель имеет одинаковые концы. Перекрестный кабель имеет разные концы. Прямой кабель используется в качестве патч-корда в соединениях Ethernet. Кроссовер используется для соединения двух устройств Ethernet без концентратора или для соединения двух концентраторов. You may also like Updated on 13.10.202216.08.2004 Вагонка без фаски: Вагонка КЕДР (без фасок) 11х90(80)х3050мм (профиль скругленный) без отбора (упак 10 шт) Updated on 03.02.202319.02.2023 Паркет или ламинат разница: Чем отличается паркет от ламината и что лучше Updated on 19.02.202302.05.2023 Комната для девочки 12 лет дизайн: Комната для девочки-подростка: идеи дизайна, фото интерьера Updated on 05.04.202321.05.2023 Выключатель на какой высоте: Webasyst » Высота установки выключателей и розеток Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment Name* Email* Website
