Как найти фазу и ноль индикаторной отверткой? | ENARGYS.RU

Проверить функциональные возможности электросети в квартире или частном доме можно различными способами. С финансовой точки зрения оптимальным вариантом будет индикаторный пробник, который способен заменить мультиметр в домашних условиях.

При выполнении монтажных работ с розетками и выключателями освещения часто возникает необходимость найти фазу и ноль. Конечно для опытных электриков, такая задача пустяк, но для тех, кто мало знаком с правилами устройства электрических сетей, этот вопрос может загнать в тупик.

Индикаторная отвертка. Нюансы в использовании

Учитывая количество электроприборов в каждой квартире, этот прибор должен быть у каждого. С его помощью будет возможно определить наличие тока в любом проводнике, розетке или электрощитке.

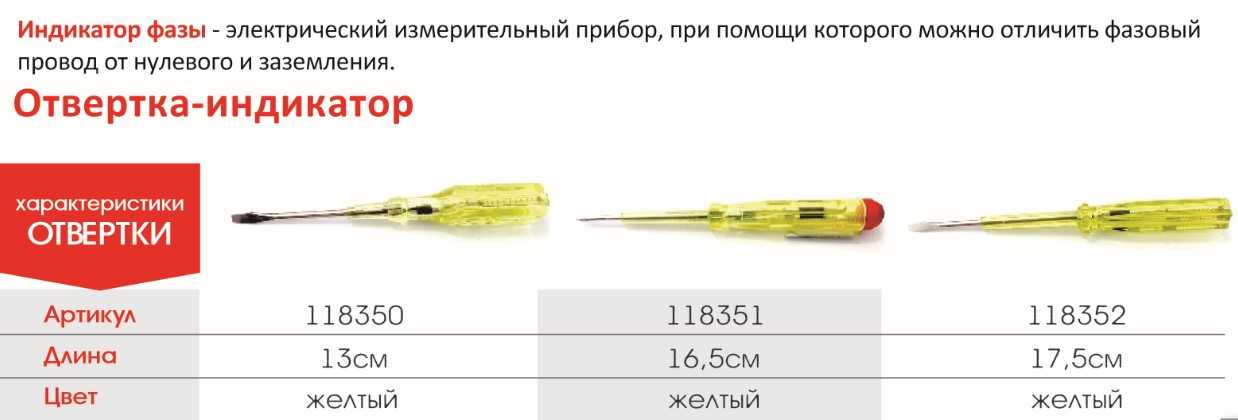

Конструкция индикаторной отвертки

Конструкция обыкновенного пробника в виде отвертки простое:

щуп, исполняет роль проводника;
к жалу подключен резистор, он нужен для понижения силы тока до безопасной для человеческого организма величины;
далее размещен светодиод, который соединяется с контактным пятачком, выведенным на торец отвертки;
корпус изготавливают из прозрачного пластика, это позволяет увидеть загорание светодиода.

Фаза и ноль в отвертке

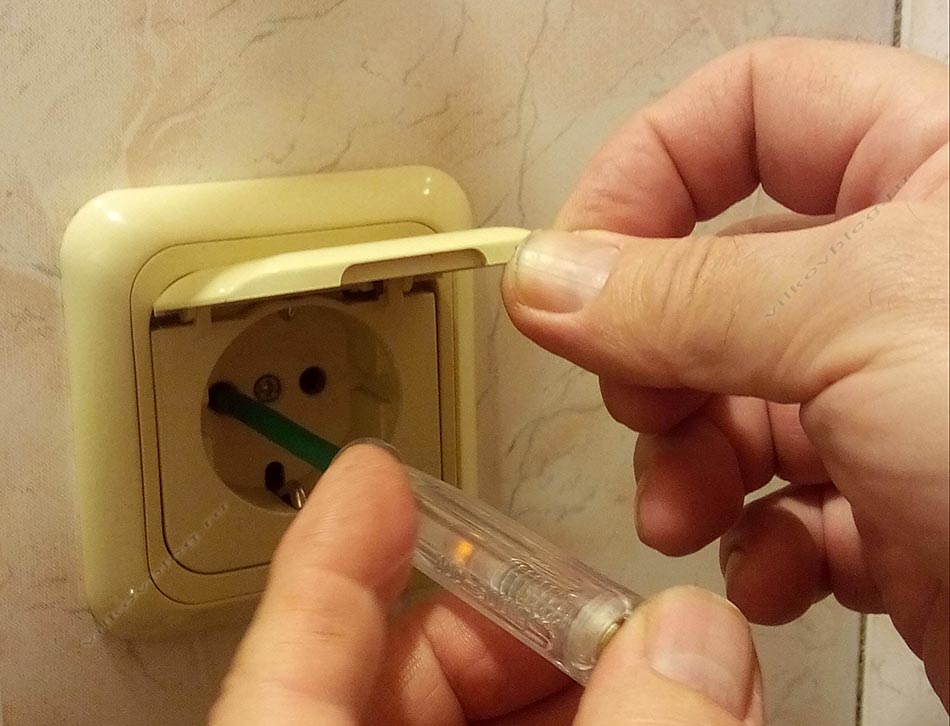

Найти фазу и ноль индикаторной отверткой не составит труда. Когда щупом прикоснутся к проводу под напряжением, ток пройдет по стержню, далее через резистор, приведет светодиод к свечению, а затем попадет на руку, которая касается металлической пластины. Ток пройдет и сквозь тело человека, который производит данную операцию, а затем уйдет землю.

Сам человек не ощутит проходящий через него ток, так как его величина слишком мала.

Область применения

Любые работы, которые касаются электропроводки, должны быть безопасными. Для этой цели каждый должен иметь в доме этот необходимый инструмент.

Этот прибор может быть использован для таких целей:

проверить к какому контакту розетки или выключателя подведен фазовый проводник;
когда розетка удлинителя не работает, можно проверить все гнезда пробником;
с ее помощью можно выяснить, куда подведена фаза в патроне: к центральному контакту или к резьбе;
выяснить находится ли электроприбор под напряжением;

прикасаясь жалом инструмента к центральному контакту розетки, можно проверить исправность заземляющего проводника.

Важно! Если электросеть с переменным током, то прижимать палец к пластине нет необходимости!

Типы отверток

Новые модели отверток могут обнаружить присутствие напряжения в жиле даже через слой побелки, штукатурки и глины. Их алгоритм действия практически всегда аналогичен. Но имеются и различия, которые возникают в зависимости от типов, моделей и ряда функций которыми обладает инструмент.

Иногда по своей функциональности одна отвертка, может заменить несколько дорогостоящих приборов. Существуют приборы с батарейкой, это дает возможность проверять исправность провода, даже в обесточенном состоянии.

Важно! Любая индикаторная отвертка имеет нижние и верхние пределы замеров напряжения. Их превышение может сломать устройство либо показывать неверную информацию.

Такая модель сможет дать максимальное количество интересующих сведений об исследуемой цепи:

звуковой сигнал сообщит о том, что в цепи присутствует напряжение;
на цифровом табло отобразиться величина напряжения в вольтах;
дает возможность проверить цепи переменного и постоянного тока в бытовых электроприборах;
определит полярность сетей;
с ее помощью можно провести прозвонку электроцепи световой или звуковой индикацией.

Проверка устройства перед использованием

Перед применением индикаторный прибор должен быть проверен на исправность. Батарейка, которая находится внутри устройства, поможет в этом удостовериться. Потребуется прикоснуться одновременно к жалу и другим пальцем к металлическому контакту на рукоятке. Световой индикатор должен в этот момент загореться.

Если устройство не предусматривает наличие батарейки, тогда понадобиться проводник под напряжением. К нему нужно прикоснуться жалом отвертки, а к металлу на рукоятке пальцем. В результате светодиод также будет светиться.

Основные меры безопасности

Обязательно следует соблюдать меры предосторожности:

запрещается использование пробника без винта;
допускается вынимание из устройства только батарейки;
после того как заменена батарейка, винт следует закрутить по часовой стрелке до упора;

если на пробнике имеются механическими повреждениями, то его использование запрещено;
не стоит использовать прибор выше пределов, указанных в технических характеристиках;
перед использованием пробника, потребуется его проверить в сети с точным наличием фазы;

Важно! При проведении замеров электрических линий, пробник держат только за изолированные элементы. Исключением являются цепи без напряжения.

Инструкция по использованию

Согласно своих характеристик такие индикаторные приспособления предназначаются для:

возможности определить переменное напряжение контактным способом до 250 В;
бесконтактным способом до 600 В;
обследования цепи на целостность от 0 до 2 Мом;
установления полярности: от 1,5 В до 36 В;
инструмент должен храниться в сухом и защищенном от влаги месте;

все операции лучше проводить в перчатках, чтобы обеспечить бесконтактное обследование;
после работы, следует очищать инструмент от пыли и мусора.

Как определить ноль и фазу индикаторной отверткой

04.10.2018 2176

В процессе выполнения электромонтажных работ каждый специалист сталкивается с необходимостью точного определения фазного и нулевого проводников сети. Если провода распределены в соответствии с цветом изоляции, то определить принадлежность каждого из них не будет сложной проблемой. Однако, так бывает далеко не всегда, особенно в старых сетях, и тогда приходится определять ноль и фазу индикаторной отверткой или другим способом. В этом нет ничего сложного, если знать общее устройство электрической сети и основные правила пользования указателями напряжения.

Особенности домашних электрических сетей
Практически во всех квартирах электричество подается через однофазную сеть, с напряжением 220 вольт и частотой 50 Гц. Общее питание к жилому дому подводится посредством мощной трехфазной линии, а потом электроэнергия коммутируется в распределительных щитах. Дальнейшее движение тока к потребителям осуществляется по однофазным линиям с фазным и нулевым проводами.

Распределение нагрузки на каждую фазу должно быть максимально равномерным, чтобы избежать перекосов в процессе эксплуатации. В современных домах дополнительно прокладывается контур защитного заземления. Таким образом, в электрической сети добавляется еще один провод, который в дальнейшем тоже придется идентифицировать при необходимости.

Во многих старых зданиях защитный заземляющий контур отсутствует, следовательно в сети имеется лишь фазный и нулевой провода. С целью повышения уровня электробезопасности при выполнении электромонтажных работ внутренние сети довольно часто подвергаются усовершенствованию и реконструкции путем добавления проводника РЕ.

В частном секторе нередко используются трехфазные линии. Напряжение в 380 вольт может напрямую подводиться к отдельным потребителям – отопительным котлам, электродвигателям и другому оборудованию. Однако для внутренней разводки внутри частного дома все равно используются однофазные линии, в которых равномерно распределяются все три фазы. Таким образом, к розеткам оказывается подведенными три провода – фазный, нулевой и заземление.

Фаза и ноль в электрической сети
Многие потребители даже не догадываются о настоящем предназначении фазы и нуля. Поэтому, если намечается работа с электропроводкой, данный пробел в знаниях должен быть ликвидирован.

Изначально электрическая энергия подводится к жилым домам от трансформаторной подстанции, где она преобразуется из высокого напряжения в допустимые 380 вольт. В общем вводно-распределительном устройстве жилого дома электричество распределяется и расходится по отдельным щиткам, установленным в каждом подъезде. От них в квартиры заводится уже по одной фазе номиналом 220 вольт и заземляющий провод, если он предусмотрен схемой электропроводки.

Один из проводников подающий ток к потребителю, считается фазным. В трансформаторе все три фазы соединяются по схеме «звезда». Их общая точка является нейтралью, защищенной на подстанции заземляющим контуром. Данная нейтраль и выполняет функции нуля, отдельно подводимого к нагрузке. Основной задачей нулевого провода является обеспечение протекания тока обратно, в направлении источника электроэнергии. Дополнительно, нулевой проводник способствует выравниванию фазного напряжения.

Многие потребители не видят особой разницы в подключении бытовой техники в сеть с переменным током 220 вольт. При обычном включении в розетку можно не соблюдать полярность, а при смене контактов напряжение остается неизменным. Но так бывает не всегда. При работах с электропроводкой требуется точно обнаружить расположение фазного и нулевого проводов. Перемена их местами приводит к неправильному подключению, вызывающему сбой в работе оборудования и поражение током.

Определение принадлежности проводов без приборов
Для того чтобы избежать неприятных последствий, необходимо узнать, где и какой провод расположен. Обычно используется индикаторная отвертка, но при её отсутствии проблема может разрешиться другими способами.

Чаще всего принадлежность проводов, в том числе определение фазы, устанавливается визуально, путем изучения цветной маркировки. Если прокладка линий выполнялась квалифицированными специалистами, они обязательно используют стандарт IEC 60446-2004. В соответствии с этим нормативом, нулевой провод маркируется синим или голубым цветом, заземление – желто-зеленым, а фазный – коричневым или другим нейтральным цветом.

Самое главное, чтобы расцветка фазы полностью отличалась от нуля и заземления. Рассмотреть маркировку можно внутри распределительной коробки, а также в местах подключений.

Если нет приборов – указателей напряжения, существует вариант проверить сеть с использованием контрольки, состоящей из патрона с лампой накаливания и подключенными проводами. Конец одного из проводников соприкасается с металлическими трубами системы отопления, а другой проводник касается проверяемого участка. Если лампочка загорелась, значит в этом месте есть фаза. Данный способ считается опасным, так как вероятность получения электротравмы очень велика.

Безопаснее всего определить фазу и ноль индикаторной отверткой, с помощью которой выполнить все необходимые проверки сетевых параметров.

Принцип действия индикаторных отверток
Для того чтобы эффективно и правильно пользоваться индикаторными отвертками, рекомендуется ознакомиться с их устройством и общими принципами работы. Несмотря на внешние различия, у каждой из них основной функцией является проверка наличия и отсутствия напряжения, определение фазы и нуля. Для этого достаточно подключиться рабочим органом к одному из контактов.

Наиболее простым устройством считается индикаторная отвертка с неоновой лампочкой. В ее конструкцию входит металлический токопроводящий стержень, на конце у которого расположено плоское жало. В схему индикаторной отвертки дополнительно включен токоограничивающий резистор и неоновая лампочка. Стальная пружина прижимает лампу к резистору.

Одновременное касание жалом контакта фазы и касание пальцем контактной кнопки на рукоятке, приведет к свечению неоновой лампочки. Если фаза отсутствует – лампа погаснет. Данный инструмент обладает ограниченной функциональностью, для определения фазы ему требуется непосредственный контакт. Нижний предел напряжения составляет 90 вольт, более низкие значения не поддаются определению.

Отвертка на светодиоде может работать и с более низким напряжением – до 45 вольт. Для нормального функционирования требуется импульсный режим, то есть, с увеличением силы тока пропорционально снижается время непрерывного горения светодиода. Кроме ограничительного резистора, в схеме имеется диодный мост, выполняющий функцию выпрямителя. Незначительное количество тока, появившееся на контактах моста, поступает к накопительному конденсатору. Далее через транзистор пульсирующий ток подается на светодиод, который начинает гореть мерцающим светом.

Наиболее эффективной, но и самой дорогой считается индикатор, в конструкции которого имеется светодиодный сигнализатор и собственные элементы питания. Данное устройство позволяет не только определить ноль и фазу индикаторной отверткой, но и успешно искать скрытую проводку.

Принцип работы с такой отвёрткой заключается в следующем. Человеческое тело представляет собой своеобразный конденсатор с достаточной емкостью. Когда палец касается сенсора, в цепи возникают слабые электрические токи в пределах 0,5 мкА. Если жало инструмента одновременно касается фазного проводника, происходит увеличение силы тока до значения, достаточного для открытия транзистора. Далее выполняется подключение питающего элемента к светодиоду, который начинает излучать свет.

Показатель напряжения срабатывания составляет около 50 вольт. Порог чувствительности удается снизить за счет использования собственных источников питания. Это дает возможность отличить ложные срабатывания, возникающие под действием наводок электрического поля.

Правила работы с индикаторной отверткой
При отсутствии заземляющего провода решить задачу, как определить фазу будет очень легко. Достаточно воспользоваться обыкновенной индикаторной отверткой.

В этом случае действия происходят следующим образом:

Вначале обесточивается сеть путем отключения автомата. После этого на проводах острым ножом зачищается изоляция примерно на 1-1,5 см. Жилы нужно развести между собой, чтобы исключить случайное соприкосновение.
Включается автомат и подается напряжение. Концом индикаторного устройства нужно по очереди коснуться зачищенных мест проводников. При попадании на фазовый провод светодиод начнет светиться.
Обнаруженную фазу следует отметить, после чего вновь выключить автомат и сделать все запланированные подключения.
Подключая освещение, выключатель нужно соединять с фазным проводом. Именно он будет обеспечивать разрыв контакта, выключение и включение осветительных приборов.
При работе с трехпроводной сетью все проводники могут оказаться одинакового цвета, поэтому нужно обязательно установить назначение каждого из них. Процесс обнаружения происходит в следующем порядке:

Задача, как найти фазу решается теми же способами, что и в двухпроводной сети, после этого провод нужно отметить, отделив его от других проводов.
Ноль и землю определяют мультиметром в режиме измерения напряжения. Один щуп касается фазного провода, а другой – нулевого и заземляющего, по очереди. Меньшее напряжение показывает нулевой провод.
В случае одинакового напряжения измеряется сопротивление провода заземления. Оно должно быть не выше 4 Ом, а сопротивление нуля будет заметно выше.

индикаторной, ноль, определить, отверткой, фазу

Как определить фазу, ноль и землю: инструкция с видео

Необходимость решения этой проблемы может возникнуть при установке розетки, когда к ней подходят немаркированные проводники. В этом случае перед установкой розетки необходимо определить, какой из проводов за что отвечает. Рассмотрим, как определить фазу, ноль и массу индикаторной отверткой, мультиметром, а также подручными средствами.

Использование индикаторной отвертки
Двухпроводная сеть
Трехпроводная сеть
Определение мультиметром или тестером
Что еще важно знать?

С помощью индикаторной отвертки

Последовательность действий зависит от того, какая система электропроводки установлена в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Двухпроводная сеть

Такой вариант проводки встречается в старых домах. По современной терминологии эта система имеет обозначение TN-C. Суть его заключается в том, что нулевой рабочий провод, заземляемый на подстанции, совмещает роль защитного заземления (PEN). В системе ИТ также имеется только фазный и рабочий нулевой провод, но в обычных жилых и производственных помещениях он не используется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть есть только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждому из токонесущих проводников, фаза зажигает контрольную лампу, как показано на фото ниже:

Система устарела. На вилке любого современного электроприбора есть три клеммы. Электропроводка должна быть трехпроводной, за исключением группы освещения.

Трехпроводная сеть

В данном варианте в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление идут отдельно от подстанции, где оба соединены с рабочим заземлением. При таком типе проводки определение назначения проводов можно сделать следующим образом:

в щитке или в распределительной коробке по индикатору определить провод, на котором присутствует фаза;
два оставшихся — рабочий и защитный ноль (земля), отсоединяем от них по одному проводу на щитке;
если отключить рабочий ноль, все электрооборудование в квартире перестанет работать, а значит оставшаяся жила — земля, или защитное заземление.

Теперь осталось определить в розетке среди трех проводов, на каком из них фаза, ноль и земля. Если нет возможности подобрать цвет изоляции, определение их функций можно выполнить подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение осуществляется следующим образом. Одной жилой из патрона касаемся фазного провода (фаза уже найдена с помощью индикатора), а второй касается двух оставшихся. Если на панели отключен рабочий ноль, то лампа будет гореть только при подключении к защитному заземлению, и наоборот.

На видео ниже наглядно показано, как определить фазу, ноль и землю с помощью индикаторной отвертки:

Еще одна вариация системы TN — разводка TN-C-S. В этом случае нулевой провод разделяется на рабочий ноль и защитное заземление на вводе в дом. Здесь для определения назначения проводников можно применить последовательность операций, описанную для системы TN-S. Добавлена дополнительная возможность, осмотрев место отрыва PEN, определить, где по сечению жилы в проводе рабочий и защитный ноль (земля).

В случае, если заземление выполнено по системе ТТ, объект (частный дом) имеет собственное заземляющее устройство, от которого осуществляется разводка защитного заземления. В этих условиях, как правило, можно определить фазу, ноль и землю, наблюдая за заземлителем на пути его прокладки.

Определение мультиметром или тестером

Для начала лучше всего определить фазу с помощью отвертки, совмещенной с индикатором. Будем исходить из того, что при наличии в хозяйстве мультиметра индикатор обязательно найдется. В крайнем случае можно сделать следующее. В некоторых случаях может помочь использование мультиметра для определения напряжения между проводом и трубой отопления или водопровода. К сожалению, результат здесь не всегда предсказуем. Чаще всего напряжение между фазой и системой отопления близко к 220 В, в любом случае оно должно быть выше, чем между тем же отоплением и нулем. Картина может измениться, например, если в качестве рабочей площадки вороватый сосед использует трубы отопления.

В трехпроводных цепях мультиметр покажет рабочее напряжение между проводником, к которому приложена фаза, и любым из двух других. Определение того, какой ноль рабочий, а какой заземленный, можно провести по описанной выше методике, то есть путем отключения одного из приходящих нулей на щитке и использования контрольной лампы.

Что еще важно знать?

Иногда определение назначения токонесущих жил может облегчить знание их общепринятой цветовой маркировки:

Ноль может быть обозначен латинской буквой N. Общепринятый цвет изоляции синий или голубой. Еще один вариант окраски утеплителя – белая полоса на голубом фоне.
Земельный участок отмечен латиницей PE. В системе заземления, совмещающей функции защитного и рабочего нуля, обозначают PEN. Цвет используемого утеплителя желтый, имеющий одну или две полосы ярко-зеленого оттенка.
Фаза может обозначаться латинской буквой L или маркироваться как фаза трехфазной электрической сети, то есть А, В или С. Цвет изоляции может быть произвольным, но не повторяющим тех, которые обозначают землю (защитный заземление) или нулевой провод. В большинстве случаев это красный, коричневый или черный цвет.

Полезно знать правила проводки. Это также может помочь определить, где находятся фаза, ноль и земля. Фаза всегда должна приходить на распределительный щит через автоматический выключатель или предохранитель. Нулевая жила может быть смонтирована на шине специальной конструкции, имеющей несколько выводов. В металлических панелях и клеммных коробках старого типа ноль или земля монтировались под гайку болтом, приваренным к корпусу коробки. Эти правила могут облегчить определение функций входящих проводников. Подробнее о том, как определить фазу и ноль без приборов, вы можете из нашей отдельной статьи.

Теперь вы знаете, как определить фазу, ноль и массу мультиметром или индикаторной отверткой. Надеемся, что предоставленные рекомендации помогли Вам решить проблему самостоятельно!

Наверняка вы не знаете:

Методы определения потребляемой мощности электроприборов
Что такое чередование фаз
Как определить сечение кабеля по диаметру жилы

Опубликовано: 03.07.2017 Обновлено: 03.07.2017 Пока без коментариев

Отвертка для проверки напряжения, как пользоваться. Как пользоваться индикаторной отверткой. Инструкция

Индикаторная отвертка может пригодиться, когда необходимо провести работы с электрическими цепями, определить фазный или нулевой провод, обнаружить повреждения в сети. Такое устройство используется как в бытовых целях, так и для решения профессиональных задач. Возможности зависят от сложности модели и, соответственно, от стоимости изделия.

Индикаторные отвертки бывают 3 основных типов:
— с неоновой лампочкой;
— со светодиодом;
— с электронным табло.

Отвертки индикаторные с неоновой подсветкой

Принцип использования простейшей модели следующий: кончиком отвертки коснитесь поверхности проводника (например, клеммы в розетке), а контакт на изолирующей рукоятке с помощью отвертки-индикатора. При этом электрический ток поступает на наконечник инструмента, проходит через резистор и подается на контакт лампочки.

В схеме работы принимает непосредственное участие сопротивление тела человека и его электрическая емкость, так как контакт на отвертке замыкается пальцем. По сути, человек действует как конденсатор.

При наличии напряжения неоновая лампа будет светиться, в противном случае никаких изменений не произойдет. Такой шуруповерт починит электрическую цепь с напряжением свыше 60 вольт, а это существенное ограничение.

Индикаторные отвертки со светодиодом

Светодиодные отвертки работают так же, как и неоновые. Главное отличие, говорящее в пользу неоновой модели, это ее способность реагировать на напряжение ниже 60 вольт.

Аккумуляторы доступны и оснащены биполярным транзистором. Такие отвертки способны не только определить фазу и обрыв цепи, но и обнаружить место повреждения в проводнике. Есть модели, способные обнаруживать микроволновое излучение.

Индикаторные отвертки с электронным дисплеем

Эти устройства работают так же, как и другие типы отверток. Отличаются тем, что в момент обнаружения напряжения в сети подается звуковой сигнал. Часто такие шуруповерты имеют ЖК-дисплей, на котором отображается значение напряжения.

Отвертка индикаторная любой модели значительно облегчит, а главное обезопасит электромонтажные работы в доме. Это полезный прибор, который поможет проверить исправность цепи и позволит определить расположение электрического кабеля в помещении.

Эта отвертка будет незаменима при выполнении мелких бытовых работ, таких как подключение к ним различных осветительных приборов и тумблеров или для проверки работоспособности

Проверка работы электрической сети в доме или квартире может осуществляться несколькими способами . Оптимальный вариант — проверить проводку мультиметром. Этот прибор не только определит фазу или землю, но и укажет их параметры. Однако его приобретение для домашнего использования не всегда рационально с финансовой точки зрения. Более простой аналог мультиметра – индикаторная отвертка.

Типы конструкции

Это простое устройство, внешне полностью похожее на обычную отвертку. Отличие заключается в устройстве индикации, расположенном в ручке. Жало играет роль проводника и соединяется в корпусе с резистивным элементом. Он снижает ток до минимально возможного значения. Это необходимо для безопасной эксплуатации устройства. Далее идет световой индикатор — светодиод или небольшая неоновая лампочка. Он соединяется с внешней контактной пластиной, расположенной на внешнем конце отвертки.

Принцип работы устройства прост. Когда электричество проходит через жало и резистор, ток уменьшается. Касаясь наружной пластины пальцем, человек замыкает цепь, что приводит к срабатыванию светового индикатора.

Существует несколько типов индикаторных отверток, различающихся конструкцией и функциональностью:

Без силового элемента

Предназначены только для определения фазы. Если в качестве светового индикатора установить неоновую лампу, можно обнаружить скрытую. Модели такого плана самые доступные, надежные в эксплуатации. Но ограничения минимального напряжения 60 В делают невозможным использование для маломощных цепей: автомобильных, бытовых приборов, работающих от автономных источников питания и т.п.

С аккумулятором

Внешне практически ничем не отличается от вышеописанного типа шуруповерта. Исключение составляет аккумуляторная батарея, необходимая для включения светового индикатора при проверке целостности электропровода. Он используется для определения фазы провода и может использоваться для проверки кабеля без тока.

Универсальный

Прибор предназначен для определения наличия фазы контактным или бесконтактным методом. Отличается низким порогом срабатывания. Минимальное напряжение для постоянного тока от 1,5 до 9 В.В, для переменного тока — от 70 до 1000 В.

Практическое применение

Фаза переменного тока

Для проверки цепей переменного тока на наличие фазы кончик отвертки должен коснуться оголенного провода. В этом случае нет необходимости прикасаться к контактной пластине. Если на этом участке цепи есть напряжение, светодиод загорится. При проверке обратите внимание на ограничения устройства. Если напряжение в сети превышает верхнюю границу показателя, устройство может выйти из строя. При низком значении параметра может просто не хватить мощности на загорание лампочки (светодиода).

Бесконтактная проверка

Этот метод удобен для определения фактического напряжения в подземной проводке, но без экранирования толстым слоем штукатурки или другого отделочного материала. Также следует учитывать наличие медной оплётки и фольги, которые необходимы для проводов с большим сечением для уменьшения электромагнитного поля.

Индикатор берется за жало и контактную пластину, доведенную до места возможного наличия провода с ручкой. Если в сети есть напряжение, светодиод загорится. Для такой проверки лучше всего использовать приборы с неоновой лампой, так как она более чувствительна к электромагнитному излучению — свечение может появиться даже при низком напряжении.

D.C

Измерение цепи малой мощности выполняется другим методом. Поскольку постоянный ток в большинстве случаев имеет максимальное значение напряжения 9 В, то резистор (сопротивление) в отвертке не позволит вести индикацию обычным способом. Для этого необходимо обеспечить контакт цепи (при помощи щупа) с пластиной на обратной стороне указателя. Свечение светодиода укажет на наличие тока.

Проверка пассивных цепей

Для определения целостности проводки необходимо один ее конец подключить к наконечнику индикатора, а другой — к контактной пластине. Если зазора нет, загорится индикатор.

При работе всегда держитесь только за изолированные части отвертки. Исключение составляют те случаи, когда необходимо проверить цепи, не находящиеся под напряжением.
Перед использованием устройства проверяется его корректная работа в сети, где обязательно есть фазное напряжение.
Необходимо внимательно прочитать предельные пределы текущей мощности индикаторной отвертки. Они не должны быть ниже номинального значения в тестируемой сети.

Особые трудности при практическом применении Нет тестового инструмента. Главное правило при выполнении всех вышеперечисленных операций – придерживаться техники безопасности и методики испытаний.

Вот Ее Величество индикаторная отвертка — необычайно полезный прибор для бытовых работ, связанных с электрикой и электроникой.

Согласно техническим характеристикам, заявленным производителем, отвертка предназначена для :

Определения Напряжение переменного тока Контактный метод до 250В.
Бесконтактный метод до 600В.
Проверка непрерывности от 0 до 2 МОм.
Определения полярности: от 1,5 В до 36 В.

Индикаторная отвертка состоит из:

Не забывайте о мерах предосторожности:

Запрещается использовать устройство без винта.
Из устройства необходимо извлечь только аккумулятор.
После замены батареи винт необходимо полностью затянуть по часовой стрелке.
Не используйте устройство с механическими повреждениями.
Запрещается использовать устройство при повышенной влажности (дождь, роса).
Не используйте устройство сверх указанных технических ограничений. характеристики.

Проверка работоспособности:

Одновременно трогаем щуп и патч аппарата. Светодиод должен загореться.

Мы всегда начинаем работу с устройством с этого простого действия.

Замена батареи

Если светодиод не загорается, скорее всего, пора заменить батарею. Как правило, это LR41, но можно использовать и 392А, АГ3, 192, В3ГА, Г3-А.

Для замены батареи отвинтите подпружиненный винт, расположенный на конце рукоятки.

Перед извлечением батареи осторожно согните провод и после замены батареи снова плотно прижмите его. Процесс прост и интуитивно понятен.

Как определить фазу и нулевое или переменное напряжение контактным путем. (до 250 В)

Основной задачей является определение фазы в сети переменного тока. Прикасаемся щупом к одной из клемм розетки. Светодиод НЕ горит — ноль.

Внимание! Если диод не горит, это не значит, что «ноль» 100% правильный. Возможен обрыв цепи или, например, банальное отключение провода от сети.

Лит — означает фаза.

Определение переменного напряжения бесконтактным способом (до 600В)

Берем отвертку за щуп и подносим обратной стороной — с заплаткой к проводу, розетке, выключателю, или предполагаемая площадка для расположения скрытой проводки (на фото).

Горящий светодиод является индикатором наличия переменного напряжения в исследуемой области.

Ложная тревога: при трении корпуса о пластик кабеля или другую поверхность возникает статическое напряжение, при котором возможны ложные сигналы.

Также недостатком этого метода при обнаружении скрытой проводки является низкая точность. Если дом панельный, то это занятие будет совершенно бесполезным, потому что арматура в плитах перекрытия будет искажать сигнал.

Ищем обрыв кабеля (обратите внимание на зазор между наконечником отвертки и кабелем — это правильно):

Замыкаем щуп отвертки и проводим по проводу заплатку. В месте, где погас светодиод, поврежден провод.

Проверка целостности цепи.

Перед проверкой убедитесь, что проверяемое устройство отключено от цепи и не находится под напряжением.

Закрываем кончик отвертки пальцем одной руки и прикасаемся щупом к любой клемме.

Определение фазы и нуля индикаторной отверткой: Как определить фазу и ноль индикаторной отверткой, мультиметром и указателем напряжения
