Опалубка разборная для фундамента: Разборная опалубка

Опалубка разборная для фундамента: Разборная опалубка

многоразовые сборные, перестановочные конструкции для заливки бетона

Разборная опалубка используется в процессе заливки массовых и единичных изделий или конструкций из железобетона. В первом случае систему используют для производства крупногабаритных фундаментных блоков, колец для колодцев, балок для ростверков и других изделий аналогичного типа. Во втором случае в такую опалубку заливают ленточные или плитные фундаменты, монолитные ростверки и прочие конструкции, для изготовления которых необходим значительный объем раствора.

И в этой статье мы опишем практику использования разборных опалубок и в процессе массового литья, и в ходе единичной заливки, уделяя внимание технике сборки и укрепления ограждающей конструкции.

Содержание

  1. Многоразовая опалубка: особенности конструкции
  2. Разборные опалубки для единичных операций
  3. Разборные опалубки для массовых изделий

Любая опалубка состоит из двух элементов – силового каркаса и щитов. Причем первый элемент (каркас) поддерживает второй (щит), а второй – удерживает в себе жидкую массу раствора вплоть до полного отвердения бетона.

Причем сборная конструкция многоразового использования отличается от одноразовой конструкции тем, что ограждающие элементы – щиты – крепятся к каркасу с помощью разборного соединения (на саморезы, на болты, на защелки). Соответственно, неразборный вариант предполагает жесткое крепление каркаса и опалубки, без возможности последующего демонтажа.

Разборные опалубки для единичных операций

Для единичных операций чаще всего используют дешевые конструкции со щитами из ламинированной фанеры, которые удерживает каркас из деревянного бруса.

Причем помимо классической разборной существует еще и разборно-переставная конструкция, которую используют для послойного литья (дном верхнего слоя заливки служит отвердевшая внешняя поверхность нижнего слоя).

Такие опалубки проживут несколько строительных сезонов, при условии щадящего режима эксплуатации. Их основное достоинство – дешевизна материалов конструкции.

Более жесткий режим эксплуатации предполагает использование в конструкции опалубки материалов с повышенной стойкостью к истиранию и механическим повреждениям. В этом качестве, чаще всего, выступают особые сорта пластика или листовая сталь. Конструкции с повышенной стойкостью, рассчитанные на годы использования, именуются «профессиональными опалубками».

Разборные опалубки для массовых изделий

Массовые изделия предполагают жесткий режим эксплуатации. Причем монтаж и демонтаж щитов следует воспроизводить с максимальной скоростью. Поэтому все опалубки для массовых конструкций изготавливают из листовой стали.

Такой выбор оправдан еще и высокой прочностью стальных листов, которые могут удержать бетон в малогабаритной заливке даже без силового каркаса.

А в случае объемного литья на листовые щиты из металла можно наварить ребра жесткости из уголков.

Съемная опалубка своими руками: как сделать разборный вид

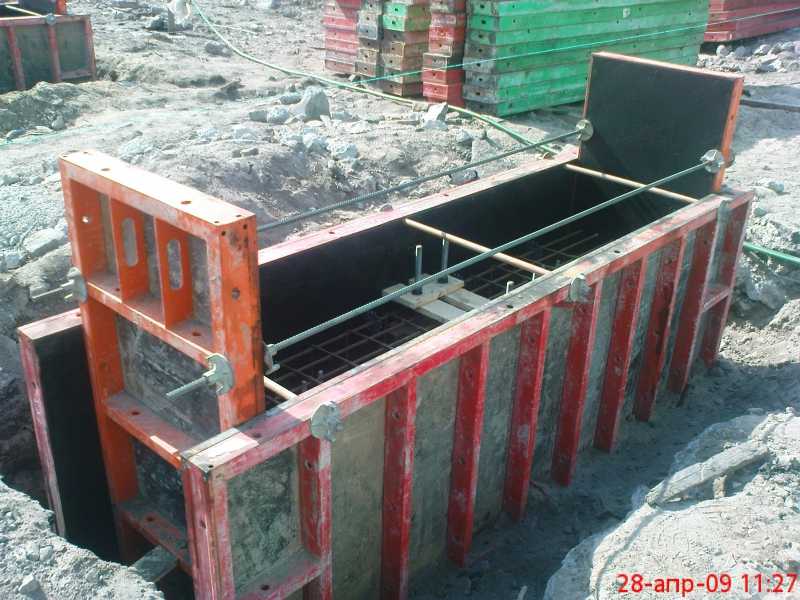

Вид съемной щитовой опалубки

Съемная опалубка для фундамента применяется для формирования геометрических размеров будущей конструкции основания здания. В нее устанавливается металлический каркас и впоследствии заливается бетонная смесь. После набирания бетоном 70% проектной мощности опалубочную систему снимают, очищают от остатков бетонной смеси и повторно применяют для формирования следующей монолитной конструкции. Такой принцип многократного использования делает разборную опалубку незаменимым технологическим элементом монолитного строительства.

Содержание

  • Требования к съемной опалубке
  • Виды съемной опалубки
    • Дощатая опалубка
    • Опалубка из плитных материалов
    • Стальная и алюминиевая съемная опалубка
  • Изготовление щитов разборной опалубочной системы
  • Порядок установки съемной опалубки для фундаментов
  • Способы укрепления съемной опалубки
    • Создание упоров, распорок и раскосов
    • Укрепление опалубки металлическими шпильками

Требования к съемной опалубке

При правильной установке опалубки монолитная конструкция фундамента будет иметь ровную бетонную поверхность и четкие угловые очертания.

Основным назначением опалубочной системы считается способность удерживать бетон в своем массиве, поэтому и требования будут соответствующие:

  • Опалубка должна быть прочной и надежной.
  • При заливке бетонной смеси должна выдерживать нагрузки от его веса и вибрационные нагрузки во время уплотнения.
  • Составные элементы конструкции не должны иметь больших зазоров.
  • Быстро монтироваться и разбираться.

Виды съемной опалубки

Благодаря простоте реализации и экономичности, разборная опалубка популярна среди строителей и используется уже десятилетиями. Раньше материалом для съемной опалубки служили исключительно деревянные доски и щиты. В настоящее время круг используемых материалов значительно расширился и теперь для изготовления съемной опалубки используется влагостойкая фанера, OSB-плита, ДСП и металлические щиты.

Так как материалы съемной опалубки предназначены для многократного использования, при сборке и разборке следует минимизировать повреждения разборных щитов.

Дощатая опалубка

Съемная опалубка из доски

Доски и дощатые щиты – самые популярные и доступные материалы и из них легко соорудить съемную опалубку своими руками. Чтобы бетонные стенки монолитного фундамента были ровными и гладкими, для устройства ограждающей конструкции применяется обрезная доска «щелевка» толщиной 25 мм. Ширина доски может быть любой, этот параметр не имеет особого значения, однако существует закономерность: чем шире доска, тем больше вероятность проявления трещин в ее массиве. Самым подходящим вариантом будет доска с шириной от 200 до 300 мм.

Для досок и щитов опалубки подойдет любая древесина, которая есть в данной местности, но обычно используется древесина хвойных пород. Цена – это главное достоинство дощатой опалубки при условии, что сборку и разборку будет выполнять сам застройщик. К недостаткам дощатого ограждения можно отнести большую трудоемкость и продолжительность на сборку и разборку.

Опалубка из плитных материалов

Опалубка из фанеры

Следующими по популярности материалами для разборной опалубки считаются влагостойкая фанера, OSB-плита и ДСП. Все эти материала относятся к категории плитных и на сегодняшний день это замечательная альтернатива классической древесине. Изготовление съемной опалубки из плитных материалов позволяет быстро соорудить оградительную конструкцию буквально за считанные часы. Соединительными элементами щитов из фанеры служат деревянные брусья сечением 40 мм х40 мм. Соединять плитные щиты удобно с помощью саморезов по дереву. Среди строителей наиболее популярна ламинированная фанера из-за ее водостойкости и способности многократного использования.

Разборная опалубка для фундаментов из ламинированной фанеры способна выдержать почти сотню циклов заливки бетонной смеси.

Опалубка из металлических съемных щитов

Стальная и алюминиевая съемная опалубка

Можно применять для съемной опалубки стальные или алюминиевые щиты. Такой вид материалов дает идеальную боковую бетонную поверхность фундамента. При креплении металлические листы крепятся на специальные кронштейны и винты. Стоимость такого вида конструкции ограждения монолитного фундамента недешевая и целесообразно брать подобный материал для опалубки в аренду в строительных управлениях.

Изготовление щитов разборной опалубочной системы

Порядок изготовления щитов опалубки в принципе одинаков для всех видов материала. В качестве примера можно рассмотреть самый трудоемкий процесс сборки дощатых щитов:

  1. Вначале обрезную доску распиливают по размеру будущих щитов, подготавливают соединительные деревянные брусья.
  2. Высота дощатого щита определяется по уровню заливаемого бетона и должна соответствовать его высоте.
  3. Необходимо следить за тем, чтобы конструкция щитов получилась с предельно допустимым весом и ее без труда можно перемещать по строительной площадке. Поэтому рекомендуется делать дощатые щиты длиною не более 3 м. Для создания жесткой линейной конфигурации щиты соединяются по внешней стороне деревянными брусками сечением 40 х 40 мм шагом 1 м с помощью гвоздей, а еще лучше, саморезов по дереву с помощью шуруповерта.
  4. Если доски для опалубки имеют некачественную обработку или кривизну, то дощатые щиты могут получиться с небольшими щелями, которые в опалубочной системе перед заливкой бетоном необходимо заделать паклей или деревянными заглушками.

Жидкая бетонная смесь может протекать через щели дощатой опалубки, из-за этого бетон будет терять свою пластичность и станет жестким. Для уплотнения жесткого бетона потребуются значительные физические усилия. Чтобы не возникало подобной проблемы, рекомендуется стены опалубки закрывать плотным гидроизоляционным материалом. Это может быть плотная пленка ПВХ, рубероид или другой кровельный рулонный материал. Можно для небольших объемов фундаментов использовать вощеную бумагу.

Схема изготовления щитов разборной опалубки

Щиты оградительной конструкции собираются в единую конструкцию в заранее намеченную границу фундамента.

Укрепить стены опалубки можно деревянными распорками с внешней стороны, а внутреннюю жесткость конструкции создают распорки из деревянного бруса или обрезками металлических труб или арматуры.

Порядок установки съемной опалубки для фундаментов

В индивидуальном строительстве разборную опалубку чаще всего применяют для устройства монолитных фундаментов. Часто застройщики для уменьшения затрат на постройку принимают решение самостоятельно выполнить бетонирование конструкции основания дома. Чтобы разобраться в технологическом порядке ведения строительных работ, нужно ознакомиться со следующими пошаговыми рекомендациями:

  1. Вначале проводятся земляные работы по разработке траншеи с твердым и ровным дном.
  2. По периметру планируемого фундамента внутри земляной траншеи вбиваются земляные колышки и соединяются шнурами или веревками, правильность установки которых можно проверить при помощи строительного лазерного уровня.
  3. На расстоянии, равном заготовленным щитам опалубки, на небольшом расстоянии от размеченного контура фундамента, вколачивают деревянные брусья.
  4. По заранее сделанной разметке устанавливаются щиты и с помощью деревянного бруса соединяются гвоздями в единую опалубочную конструкцию.
    При значительной толщине фундамента для создания дополнительной жесткости и надежности оградительной конструкции, стенки опалубки по верхнему поясу связываются дополнительными перемычками из гладкой металлической проволоки диаметром 5 или 8 мм. Скрутками из проволоки скрепляются противоположные щиты.
  5. В монолитной конструкции для ввода инженерных коммуникаций укладываются металлические гильзы из металлических или пластиковых труб необходимого диаметра, которые перед заливкой заполняются песком и закрываются с обеих сторон самодельными пробками или ветошью. Такое мероприятие позволить впоследствии без труда завести в здание необходимые трубопроводы внутренних сантехнических систем.

При монтаже опалубки следует помнить, что ее стены должны быть выше на 5 или 10 см выше планируемой отметки заливки бетона. После затвердения бетонной смеси опалубку аккуратно снимают, очищают и готовят к установке на следующий участок.

Для облегчения разборки ограждающей конструкции внутреннюю часть опалубки в местах контакта с бетоном рекомендуется смазать маслянистой жидкостью.

Способы укрепления съемной опалубки

При заполнении бетоном съемная опалубка подвергается значительным распирающим нагрузкам от веса бетонной смеси и вибрационных усилий при уплотнении. Очень неприятно будет, когда правильно собранная опалубка не выдержит давления заливаемого бетона и начнет расползаться и деформироваться буквально на глазах застройщика.

Чтобы не допустить этих досадных ошибок, нужно как следует крепить щиты разборной опалубки. Возможны два способа укрепления опалубочной системы.

Создание упоров, распорок и раскосов

Создание дополнительных упоров в виде распорок обеспечивает внутреннюю жесткость щитов опалубки. Раскосы в виде устанавливаемых под углом деревянных брусьев или обрезков доски не дают возможности разваливаться доскам опалубки наружу. Сочетание упоров и раскосов создает достаточную жесткость и надежность оградительной системы, способной выдержать сильный напор заливаемой бетонной смеси.

Вид крепления дощатой опалубки

Раскосы и упоры выполняют из любой древесной породы. Есть одна тонкость, которую необходимо учесть при заливке фундаментов большой глубины: деревянные распорки придется ставить внутри фундамента. Древесину оставлять в теле фундамента не рекомендуется, так как со временем она будет перегнивать и получатся сквозные пустоты через весь фундамент.

Укрепление опалубки металлическими шпильками

Другим способом укрепления разборной опалубочной системы будет применение металлических шпилек из стальной арматуры диаметров от 12 мм. Арматуру нарезают на отрезки больше ширины фундамента, на ее концах нарезается резьба, и накручиваются металлические гайки и шайбы.

Если есть трудности с приобретением шайб, то можно для закрепления шпилек использовать небольшие металлические пластины с просверленными в них отверстиями. Такие пластины не будут продавливать щиты опалубки из плитных материалов или древесины.

Укрепление опалубки металлическими шпильками

Для внутренних распорок потребуются отрезки трубы небольшого диаметра. Длина отрезков труб определяется шириной фундамента. Нарезанные куски надеваются на шпильки и устанавливаются в виде распорок в тело фундамента. Для этих целей обычно используют недорогие металлопластиковые или полипропиленовые трубы. Распорки из трубы устанавливают с целью:

  • Жесткой фиксации щитов опалубки на заданную ширину фундамента.
  • После затвердения бетонной смеси шпильки можно без особого труда вытащить из массива бетона, для этого достаточно раскрутить гайки и вытащить металлические арматурные стержни.
  • Устанавливают шпильки с горизонтальным и вертикальным шагом 500 или 550 мм по всей площади щита.

При разборке съемной опалубки вначале вытаскивают шпильки, а затем и трубы. В полипропиленовых трубах можно заранее нарезать внутреннюю резьбу и с помощью болта и гвоздодера выдернуть их из фундамента. Обычно они легко выходят из тела бетона и проблем с этим не бывает. Отверстия в фундаменте заполняются растворной смесью и затираются до гладкости.

Пустотные формы в строительстве фундаментов: их виды и применение

🕑 Время прочтения: 1 минута

Пустотные формы — это жертвенные элементы опалубки, предназначенные для обеспечения пространства между бетонным фундаментом и расширяющимся грунтом, т. е. для защиты фундамента от пучения подстилающий грунт. Они также предлагают временную опорную опалубку для недавно залитого бетона, пока он не достигнет достаточной прочности, чтобы выдерживать свои нагрузки.

Кроме того, пустотные формы используются для уменьшения выемки грунта и уменьшения количества бетона. Глубина пустот под фундаментом колеблется от 5 см до примерно 60 см в зависимости от способности нижележащего грунта двигаться вверх.

Кроме того, для использования доступно несколько типов пустотных форм, таких как разлагаемая пустотная форма, неразлагаемая пустотная форма, складная пустотная форма и неразборная пустотная форма. Эти пустые формы могут быть изготовлены из гофрированной бумаги, просечно-вытяжного листа, металлического листа, формованного пластика, формованной бумаги, пенопласта и дерева.

Содержимое:

  • Почему пустотелые формы используются при строительстве фундамента?
  • Материалы пустотелых форм
  • Типы и области применения пустотелых форм
    • 1. Разлагаемая пустота формы
    • 2. Необлажаемая пустотая форма
    • 3. Складываемые пустые формы
    • 4. Не обреченные пустые формы
  • FAQS

. Зачем.
  1. Для поглощения расширяющегося объема грунта
  2. Для уменьшения количества бетона
  3. Для создания более стабильной плиты
  4. Для уменьшения выемки грунта

Материалы для пустот
  1. ГВОНА ПЕРВАЙТА
  2. Расширенный металл
  3. Лист металлов
  4. СОЗДАТЕЛЬНЫЙ ПЛАСТИКА
  5. .

    Разлагаемая пустотная форма изготавливается из легко разлагаемых материалов, таких как формованная бумага и гофрированная бумага. Он подходит для строительной площадки, где в окружающей среде имеется достаточное количество воды для разрушения материала пустотной формы до того, как произойдет расширение почвы.

    Рисунок-1: Разлагаемые пустотные формы

    Разлагаемые пустотные формы используются для обеспечения пространства между расширяющимся грунтом и балками уклона (Рисунок-2), плитой на уклоне (Рисунок-3) и отделением опор фундамента от окружающего грунта.

    Рисунок-2: Разлагаемые пустотелые опалубки, используемые для конструкции балок с уклоном. Форма деградирует и теряет свою целостность из-за влаги и в конечном итоге оставляет пространство между фундаментом и обширной почвой.

    Разлагаемые пустотелые опалубки являются идеальным решением для бетонных конструкций, где снятие опалубки невозможно. Они также используются под бетонной плитой, чтобы предотвратить серьезные повреждения, вызванные обширным грунтом.

    Предотвращение размещения таких материалов, как пластиковая оболочка или слой гравия под картонными формами; в противном случае капиллярное движение воды будет затруднено, и форма пустот не будет деградировать.

    Пустые формы следует хранить в сухом месте. Пустотелые формы также требуется защищать от влаги до момента заливки бетона. Пластиковая пленка должна быть установлена ​​над разлагающимися пустотами. Разлагаемые пустотелые формы легки, просты в установке, легко режутся и доступны в стандартной прочности и размерах.

    Рисунок-4: Схематическое изображение размещения пустотной формы

    2. Неразлагаемая пустотная форма s

    Как видно из названия, этот тип пустотной формы изготавливается из материалов, которые не разрушаются легко, таких как металл, дерево, пенопласт и пластик. Неразлагаемые пустоты остаются на своем месте в течение длительного времени, поэтому проектировщики фундаментов должны помнить об этом, прежде чем использовать их.

    Рисунок 5: Неразлагаемые пустые формы

    3. Складная пустая форма s

    Разборные пустотные формы изготавливаются из материалов, которые повреждаются под давлением расширяющегося грунта. Они должны быть достаточно прочными, чтобы выдерживать давление свежего бетона, но достаточно слабыми, чтобы выдерживать расширяющееся давление грунта.

    Силы расширяющегося грунта иногда достаточно, чтобы поднять конструкцию и ее фундамент. Разборно-пустотную опалубку нельзя использовать под железобетонную плиту.

    Рисунок-6: Складная пустота Формируется

    4. Нескладная пустота Для ms

    Неразборные пустотелые опалубки подходят для мест, где прочность фундамента достаточна для сопротивления подъемным силам расширения грунта, воздействующим на опалубки.

    Рис. 7: Неразборная пустотелая форма

    Неразборная пустотная опалубка должна использоваться только под балкой на уровне земли. Этот тип опалубки не следует применять под перекрытием с большим пролетом между балками жесткости и тонкими неармированными элементами перекрытия.

    Рисунок 8: Установка складных пустотелых форм

    Часто задаваемые вопросы

    Что такое пустота в конструкции бетонного фундамента?

    Пустотелая форма — жертвенный элемент, используемый под фундаментом для создания пространства между фундаментом и выпуклостью расширяющегося грунта. Кроме того, обеспечьте временную опору для свежего бетона, пока он не достигнет заданной прочности бетона.

    Каково типичное пространство между фундаментом и нижележащим расширяющимся грунтом для установки пустотных форм?

    Расстояние между бетонным фундаментом и расширяющимся грунтом под ним колеблется от 5 см до примерно 60 см в зависимости от потенциального движения грунта вверх.

    Какие бывают типы пустот?

    1. Разлагаемые пустотные формы
    2. Неразлагаемые пустотные формы
    3. Разборные пустотные формы
    4. Неразборные пустотные формы

    Какой тип пустотной формы подходит для бетонной плиты?

    Разлагаемая пустотная форма является единственным типом, подходящим для установки под бетонную плиту. Сочетание постоянной и постоянной динамической нагрузки и собственной жесткости плиты недостаточно для разрушения как разрушаемых, так и неразрушаемых полых форм. В результате сила пучения будет передаваться на плиту.

    Каковы преимущества пустых форм?

    1. Поглощение расширяющегося объема грунта
    2. Уменьшение количества бетона
    3. Создание более стабильной плиты
    4. Уменьшение грунта Выемка грунта

    Подробнее Это работает, последствия и предотвращение

    10 Наиболее распространенные причины разрушения фундамента

    Решения по поднятию грунта – разборная опалубка из полистирола

    Вздутие грунта связано с эффектами, вызванными регидратацией обширных типов почвы, преимущественно глины, и обычно при строительстве рядом с деревьями. Дополнительные причины пучения грунта включают вечную мерзлоту и восстановление вскрышных пород, что связано с глубокими земляными работами, т.е. строительство подвала.

    Решения Cordek для поднятия грунта состоят из широкого спектра ведущих на рынке продуктов, включая Cellcore HX, Cellcore HG, Heaveguard, Cellform HX и Cellvent HX, которые обеспечивают защиту грунта с дополнительными функциями, такими как встроенная изоляция, опалубка и пассивная вентиляция газа.
