Обжимной наконечник для провода: Наконечники для проводов — какие они бывают и когда применяются

Обжимной наконечник для провода: Наконечники для проводов — какие они бывают и когда применяются

Содержание

КВТ Наконечники кабельные медные луженые ТМЛ (КВТ)















































ТМЛ 2.5–4–2.6 (КВТ) 2.5 2.5 М 4 4.3 8.0 28.0 5.0 2.6
ТМЛ 2.5–5–2.6 (КВТ) 2.5 2.5 М 5 5.3 10.0 28.0 5.0 2.6
ТМЛ 2.5–6–2.6 (КВТ) 2.5 2.5 М 6 6.4 12.0 30.0 5.0 2.6
ТМЛ 4–5–3 (КВТ) 4 4 М 5 5.3 10.0 32.0 5.0 3.0
ТМЛ 4–6–3 (КВТ) 4 4 М 6 6.4 12.0 32.0 5.0 3.0
ТМЛ 6–5–4 (КВТ) 6 6 М 5 5.3 10.0 32.0 6.0 4.0
ТМЛ 6–6–4 (КВТ) 6 6 М 6 6.4 12.0 32.0 6.0 4.0
ТМЛ 10–5–5 (КВТ) 10 10 М 5 5.3 11.0 40.0 8.0 5.0
ТМЛ 10–6–5 (КВТ) 10 10 М 6 6.4 14.0 40.0 8.0 5.0
ТМЛ 10–8–5 (КВТ) 10 10 М 8 8. 4 16.0 40.0 8.0 5.0
ТМЛ 16–6–6 (КВТ) 16 16 М 6 6.4 14.0 40.0 9.0 6.0
ТМЛ 16–8–6 (КВТ) 16 16 М 8 8.4 16.0 40.0 9.0 6.0
ТМЛ 25–6–7 (КВТ) 25 25 М 6 6.4 15.0 45.0 10.0 7.0
ТМЛ 25–8–7 (КВТ) 25 25 М 8 8.4 16.0 45.0 10.0 7.0
ТМЛ 25–8–8 (КВТ) 35 25 М 8 8.4 16.0 50.0 11.0 8.0
ТМЛ 25–10–8 (КВТ) 35 25 М 10 10.5 20.0 50.0 11.0 8.0
ТМЛ 35–8–9 (КВТ) 35 35 М 8 8.4 18.0 60.0 12.0 9.0
ТМЛ 35–10–9 (КВТ) 35 35 М 10 10.5 20.0 60.0 12.0 9.0
ТМЛ 35–12–9 (КВТ) 35 35 М 12 13.0 22.0 60.0 12.0 9.0
ТМЛ 35–8–10 (КВТ) 50 35 М 8 8.4 20.0 63.0 13.0 10.0
ТМЛ 35–10–10 (КВТ) 50 35 М 10 10. 5 20.0 63.0 13.0 10.0
ТМЛ 35–12–10 (КВТ) 50 35 М 12 13.0 22.0 63.0 13.0 10.0
ТМЛ 50–8–11(КВТ) 70 50 М 8 8.4 20.0 63.0 14.0 11.0
ТМЛ 50–10–11 (КВТ) 70 50 М 10 10.5 22.0 63.0 14.0 11.0
ТМЛ 50–12–11 (КВТ) 70 50 М 12 13.0 24.0 63.0 14.0 11.0
ТМЛ 70–10–13 (КВТ) 95 70 М 10 10.5 24.0 65.0 16.0 13.0
ТМЛ 70–12–13 (КВТ) 95 70 М 12 13.0 24.0 65.0 16.0 13.0
ТМЛ 95–10–15 (КВТ) 120 95 М 10 10.5 28.0 75.0 19.0 15.0
ТМЛ 95–12–15 (КВТ) 120 95 М 12 13.0 28.0 75.0 19.0 15.0
ТМЛ 95–10–16 (КВТ) 120 95 М 10 10.5 30.0 75.0 20.0 16.0
ТМЛ 95–12–16 (КВТ) 120 95 М 12 13.0 30.0 75.0 20.0 16.0
ТМЛ 120–12–17 (КВТ) 150 120 М 12 13. 0 34.0 81.0 22.0 17.0
ТМЛ 120–16–17 (КВТ) 150 120 М 16 17.0 34.0 81.0 22.0 17.0
ТМЛ 120–12–18 (КВТ) 150 120 М 12 13.0 35.0 85.0 24.0 18.0
ТМЛ 120–16–18 (КВТ) 150 120 М 16 17.0 35.0 85.0 24.0 18.0
ТМЛ 150–12–19 (КВТ) 185 150 М 12 13.0 36.0 90.0 25.0 19.0
ТМЛ 150–16–19 (КВТ) 185 150 М 16 17.0 36.0 90.0 25.0 19.0
ТМЛ 150–12–20 (КВТ) 185 150 М 12 13.0 38.0 90.0 26.0 20.0
ТМЛ 150–16–20 (КВТ) 185 150 М 16 17.0 38.0 90.0 26.0 20.0
ТМЛ 185-12-21 (КВТ) 240 185 М 12 13.0 40.0 95.0 27.0 21.0
ТМЛ 185–16–21 (КВТ) 240 185 М 16 17.0 40.0 95.0 27. 0 21.0
ТМЛ 185–20–21 (КВТ) 240 185 М 20 21.0 40.0 95.0 27.0 21.0
ТМЛ 185–16–23 (КВТ) 240 185 М 16 17.0 45.0 105.0 30.0 23.0
ТМЛ 185–20–23 (КВТ) 240 185 М 20 21.0 45.0 105.0 30.0 23.0
ТМЛ 240–16–24 (КВТ) 300 240 М 16 17.0 48.0 105.0 32.0 24.0
ТМЛ 240–20–24 (КВТ) 300 240 М 20 21.0 48.0 105.0 32.0 24.0

Наконечники для проводов и кабелей: виды и сферы использования

Как выбрать наконечник для провода?

Опрессовка проводов наконечниками в последнее время пользуется все большей популярностью. Ведь этот простой и быстрый способ позволяет создать качественные соединения как для силовых, так и для низковольтных сетей.

А как известно, в любых электрических системах именно качественное соединение обеспечивает практически 90% надежности. Поэтому, в нашей статье мы решили разобрать существующие виды наконечников для опрессовки, их достоинства и недостатки, и, конечно, сферу применения.

Виды наконечников для опрессовки

Наконечники проводов условно можно разделить на два основных вида – это наконечники для подключения, и наконечники для соединения проводов между собой. Первые применяются для создания качественного контакта во время подключения провода или кабеля к каким-либо клеммникам, назначение вторых понятно из названия.

Наконечники для подключения

Для подключения к клеммникам следует использовать наконечники, которые обеспечивают надежность подключения, позволяют выполнить подключение к другому клеммнику, виду которого они и должны соответствовать.

На данный момент существует не такое уж большее разнообразие наконечников:

Кольцевые наконечники

Наибольшую популярность получили, так называемые, кольцевые наконечники. Они предназначены для подключения к винтовым клеммникам.

К их преимуществам следует отнести максимально возможную контактную поверхность, и надежность такого контакта. Их используют во всех случаях постоянного и временного подключения в низковольтных сетях.

Наконечники типа «крюк»

Следующим по надежности называют наконечник типа «крюк». Его контактная поверхность обычно на ¼ ниже, но такой наконечник можно подключить к клемме без полного выкручивания крепежного винта.

В связи с этим, данные наконечники используются преимущественно в качестве временных, а также в клеммниках, где полное выкручивание винта невозможно либо затруднено.

Наконечник вилочного типа

Наконечник на провод вилочного типа имеет контактную поверхность всего в 50% от кольцевых, но им очень удобно работать при частых подключениях.

Поэтому наибольшее распространение он нашел в лабораторных и релейных схемах, в которых требуется частое переподключение контактов.

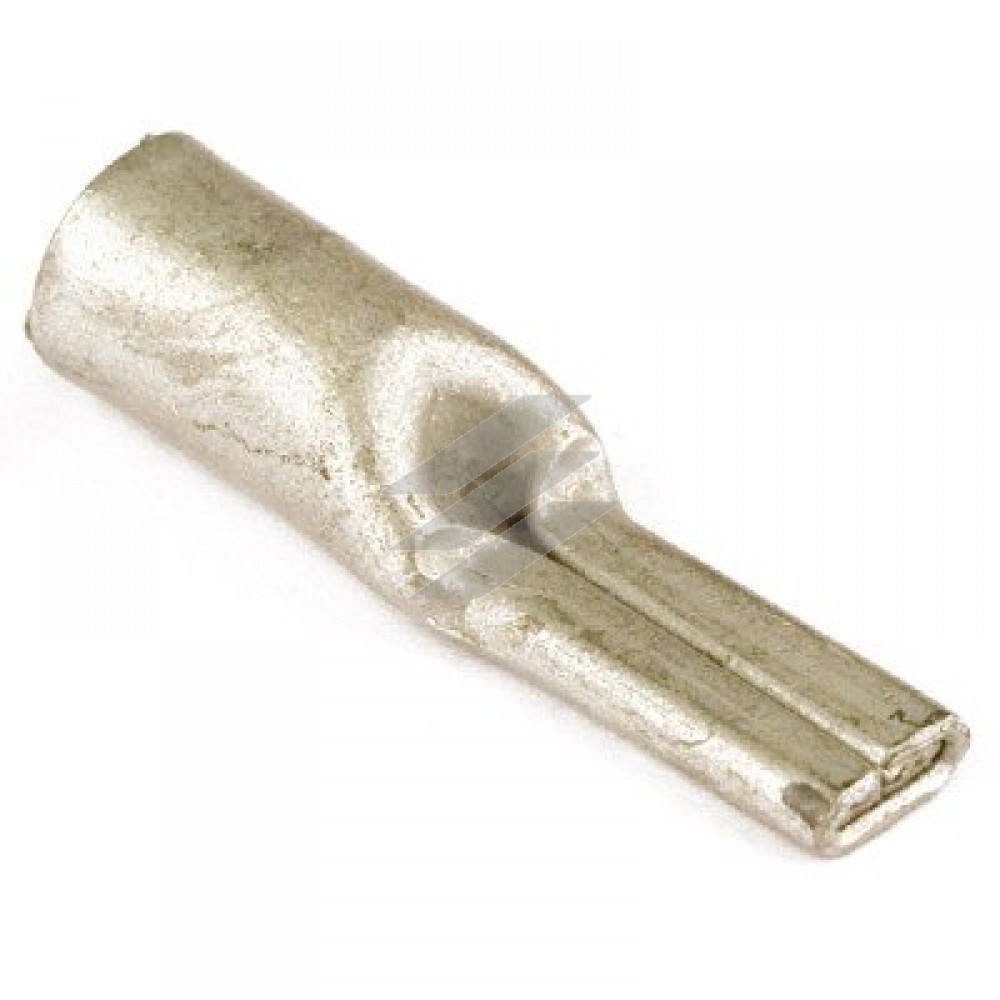

Штифтовый наконечник

Выше приведены три основных типа наконечников, но в отдельных случаях используются и другие виды. В первую очередь, это так называемая плоская игла — или как их правильнее называть: штифт.

Он используется преимущественно в клеммниках со специальной зажимной площадкой. Подключить к такому клеммнику наконечники основных трех типов просто не получится.

Наконечник круглая игла

Еще одним специфическим типом наконечников является круглая игла. Она так же используется только для специальных клеммников. Но, благодаря своей конструкции, может быть использована практически для любых типов клеммников.

Тем не менее, используется она достаточно редко из-за малой контактной поверхности.

Втулочный наконечник

Ну и, конечно, рассматривая типы наконечников для проводов, нельзя обойти вниманием так называемые трубчатые или втулочные оконцеватели.

Они используются практически со всеми видами клемм. Особенно популярны они стали в последнее время, когда их активно начали применять для защиты многожильных проводов от перелома части жил, во время зажима в винтовой клемме.

Главным отличием этого типа наконечников от других, является то, что непосредственно контактная часть и является местом обжима провода. То есть, наконечник можно применять даже без предварительного обжима, хотя это не рекомендуется.

Наконечники для кабеля

Для оконцевания жил кабеля инструкция рекомендует применять специальные силовые наконечники. Они имеют трубчатую часть для обжима кабеля и контактную часть с отверстием под винт или болт.

Наконечники для кабеля с 90⁰ изгибом

В некоторых случаях используются специальные силовые наконечники с 90⁰ изгибом. Такой изгиб может потребоваться при горизонтальной установке силовых автоматов.

Конечно, его можно сделать и своими руками из обычного силового наконечника, но в этом случае может снизиться его электропроводность, да и с эстетической точки зрения он будет выглядеть не так красиво.

Наконечники для соединения проводов

Для подключения проводов между собой используют специальные гильзы и наконечники. Их так же можно разделить на два подвида.

В одном из них соединение производится непосредственно в изделии. Во втором случае, производится оконцевание двух проводов разными наконечниками, а затем уже концы соединяются. Давайте рассмотрим все эти варианты более детально.

Гильзы для опрессовки

  • Начнем наш разговор с наконечников и гильз, которые позволяют соединить провод между собой посредством опрессовки в одном изделии. В первую очередь, это гильзы. Они представляют собой трубчатые изделия, в которые с разных сторон вставляется провод соответствующего сечения. Затем гильза обжимается, и получается цельное и достаточно качественное соединение.

Гильза для опрессовки медных и алюминиевых проводов разного сечения

  • Для соединения между собой алюминиевого и медного провода, существуют специальные гильзы. Их особенность состоит в том, что они выполнены из латуни – материала нейтрального в плане электролиза для проводов.

Втулочный наконечник для опрессовки двух проводов

  • Так же для соединения проводов между собой используются специальные круглые, или как их еще называют, втулочные наконечники. От обычного втулочного наконечника их отличает не только цена, но и форма. У данных наконечников изолированная часть имеет не округлую, а трапециевидную или прямоугольную форму, что позволяет качественно подвести к месту соединения сразу два провода.

На фото плоский наконечник «мама»

Плоский наконечник «папа»

  • В автомобилестроении, при создании акустических систем и в других низковольтных сетях достаточно часто используются два наконечника для соединения проводов между собой. Их принято называть коннекторами.
  • Первый тип — это так называемые плоские коннекторы. Они бывают двух видов – «папа» и «мама». «Папа» очень похож по своей структуре на наконечник типа плоская игла, из-за чего их часто путают. «Мама» представляет собой плоскую поверхность со специальными зажимными пластинами. «Папа» вставляется в коннектор «мама», и обеспечивается достаточно качественный контакт.

Обратите внимание! Существуют наконечники, которые имеют одновременно контакт и «мама» и «папа». Такие коннекторы предназначены для соединения трех проводов, но могут использоваться и для соединения двух проводов. В этом случае, лишний контакт либо обламывается, либо просто остается незадействованным.

Круглый наконечник «папа»

  • Так же применяется круглый наконечник под провод. Их принцип устройства очень похож с описанным выше видом, только в этом случае «папа» — это круглый наконечник, а «мама» — это специальное отверстие с зажимами для «папы».

Особенности различных видов наконечников

Мы рассмотрели основные виды наконечников для проводов, но существуют еще и различные подвиды. Они зависят от конструкции, дополнительных атрибутов и некоторых других аспектов, которые применяют производители для вашего удобства.  Давайте рассмотрим самые распространенные из них.

Разрезной кольцевой наконечник

  • Прежде всего, это тип соединения провода с наконечником. Он может быть сплошной, а может быть разрезной. Что это значит? Разрезной тип наконечника обозначает, что место крепления провода к коннектору состоит из двух частей, которые можно качественно обжать даже обычными пассатижами. Для сплошного соединения лучше применять кримпер.
  • Следующими возможными отличиями является наличие изоляции. Тут возможны два варианта. В первом случае, для провода наконечник имеет изоляцию только в месте соединения провода с коннектором. В этой ситуации, перед обжимкой изоляцию следует снять, а затем натянуть на место соединения.

Полностью изолированный плоский наконечник

  • Вторым возможным вариантом является полная изоляция наконечника. В первую очередь, такой способ применяется для коннекторов, предназначенных для соединения двух проводов. Эта изоляция может быть съемная или сплошная. Тут выбор зависит от ваших предпочтений — преимущества и недостатки очевидны.
  • Для кабельных наконечников даже существуют изделия с изоляцией места обжима. Но применять такие наконечники можно лишь для сетей напряжением до 1000В. Для кабелей более высоких классов, использовать в качестве основной такую изоляцию недопустимо.

Обжим наконечников

Ну и напоследок давайте уделим несколько слов процессу обжима проводов. Дело это не такое уж сложное — но есть нюансы, на которые стоит обратить ваше внимание.

Клещи для обжима проводов

  • Итак, у нас есть набор наконечников для проводов, или просто наконечники требуемого сечения. Почему так важно чтобы сечение именно совпадало, ведь можно обжать наконечник и большего диаметра? Дело в том, что в этом случае в гильзе или наконечнике образуются пустоты. Их конечно можно заполнить обрезками провода, но качество такого соединения падает.

Обратите внимание! Использовать гильзы или наконечники меньшего диаметра так же не допускается. Ведь в этом случае вам необходимо будет уменьшить сечение провода, что приведет к снижению его электропроводности и соответственно повышенному нагреву. Дальше, думаем, объяснять не надо.

  • Поэтому, используем гильзу или наконечник только требуемого сечения. Его одеваем на провод таким образом, дабы он был вровень или немного выступал из обжимной части. Изоляция провода должна быть снята до самой обжимной части. Не допускается, чтобы провод имел изоляцию в месте обжима.

Крайне важно соответствие сечения провода и наконечника

  • После этого, при помощи специального инструмента: обжимных клещей или кримпера, производим обжим. Кримперы могут быть нескольких видов. Одни имеют несъёмные головки с четко определенным сечением обжимаемых проводов. А могут иметь съемные головки, которые меняются в зависимости от сечения обжимаемых проводов. Думаем, понятно, что головка должна соответствовать обжимаемому сечению провода.
  • Обжим наконечников выполняется обычно с одной стороны, гильзы обжимаются двумя сжимами с противоположных концов. Причем, сжимы должны выполняться противонаправленными, как на видео, то есть делаем один сжим, затем разворачиваем гильзу на 180⁰ и делаем второй сжим.

Обратите внимание! При использовании гильз не допускается их разрезание пополам в целях экономии, или еще из каких-либо побуждений. Ведь такие половинки не способны обеспечить достаточно качественный контакт и сжим провода. Да и работать с такими «коротышами» не очень удобно.

Стадии обжима гильз

  • Наконечники медные для проводов используются только для медных проводов. Если вы работаете с алюминиевыми проводами, то для них лучше применять латунные наконечники, так как контактная часть силовых автоматов, клеммников и других коммутационных устройств обычно имеют медные вывода.

Вывод

Опрессовка наконечниками проводов является одним из наиболее простых и быстрых способов соединения. Причем, что немаловажно, он разрешен нормами ПУЭ. Главное здесь правильно подобрать наконечники — в соответствии с вашими условиями, предпочтениями, типом провода и его сечением.

Обжимные наконечники для проводов с доставкой

При проведении электромонтажных работ в проводах используются специальные обжимные наконечники для проводов, они обеспечивают скоростное соединение. В них предусмотрена особая гильза, в которую определяется провод, а затем, обжимается. После нагрева трубка принимает его форму, а клеевая основа заливает все полости.

Установка обжимного наконечника для проводов на конец кабеля является частой операцией при подключении проводов. Он позволяет упростить и ускорить этот процесс. Кроме того, повышает прочность и жесткость оконечной части и защищает кабель от повреждений.

Обжимные наконечники для проводов имеют неодинаковые конструкцию и форму. Материалом изготовления чаще всего выступает медь или алюминий. Каждый отдельный вид наконечника зависит от провода, с которым он применяется. Чтобы выбрать правильный тип, нужно учитывать такие параметры, как диаметр, форма, интенсивность отключений, размеры и материалы. Также важно не забывать о методе опрессовки и обжима.

Обжимные наконечники для проводов соединяют с помощью пайки или механической фиксацией. Последний метод подразделяется на опрессовку (точечную и гексагональную), винтовое соединение и зажим по периметру. Пайку применяют в основном для подключения кабелей невысокой мощности.

Таким образом, обжимные наконечники для проводов позволяют создавать быстрое и удобное соединение. Это свойство ценят все специалисты электромонтажа и обязательно используют в своей работе.

Виды обжимных наконечников

Классификация обжимных наконечников для проводов:

По способу монтажа:

  • Опрессовка.
  • Пайка.
  • Срывные болты.
  • Сварка.

Первый способ монтажа является наиболее эффективным, он не нуждается в применении энергии электричества или особого оборудования. Наконечник обжимается клещами, поверхность жилы тщательно зачищается.

Для второго способа нужно очистить обжимной наконечник для проводов от окисла за счет специального флюса. Пайку осуществляют тигелем с расплавленным оловом. Газовая сварка предоставляет хорошую связь гильзы и жилы, однако нуждается в особом оборудовании. Точечная — дает хорошую жесткость и постоянность контактов, но требует наличия электроэнергии. Для термитной сварки условия более просты.

Срывные болты осуществляют соединение жил с разнообразным материалом и сечением. Они защищены от окисления, обеспечивают механическую фиксацию электросоединения.

По материалу:

  • Алюминиевый наконечник;
  • Медный;
  • Комбинированный.

Чаще всего используются комбинированные обжимные наконечники для проводов. Независимо от вида, все они имеют следующие обозначения: Марка-А(сечение проводника под обжим)-Б(диаметр отверстия под обжимной болт для монтажа).

Зная эту маркировку, можно подбирать качественные обжимные наконечники для проводов, соответствующие различным проводам. Чтобы сделать правильный выбор, звоните по номеру, указанному на сайте, и получите профессиональную помощь консультантов.

Все товары, представленные в данном разделе каталога, имеют необходимые гарантийные талоны и сертификаты качества. Перед поступлением в продажу они проходят обязательные строгие испытания. Поэтому в компании «Мир ISO» предлагаются только качественные обжимные наконечники для проводов от известных мировых производителей. Устанавливаются минимально низкие цены, продажа осуществляется оптом и на выгодных условиях. Предоставляются услуги доставки.

Набор обжимных наконечников для многожильного провода. Обзор кабельных аксессуаров. Обжимные наконечники для провод

Периодически мне приходится пользоваться многожильными кабелями и даже некоторое время назад я делал обзор обжимного инструмента. Но вот к этому всему нужны и «расходники», т.е. собственно говоря наконечники, причем желательно не только разных диаметров, а и разных цветов, потому я и решил купить данный набор.

Вообще данный набор был куплен еще в конце прошлого года, стоил он тогда 14 долларов, а еще у меня завалялся последний купон 5/10, с которым в итоге вышло $8.99, что как по мне, довольно неплохо.
Справедливости ради, купил я его и как-то даже забыл что он у меня есть, но вот решил все таки написать.

Небольшое пояснение, для чего вообще надо обжимать многожильный провод.
Сам по себе многожильный провод удобен, но есть у него недостаток. Если надо зажать такой провод в клемнике, то со временем прижим может ослабнуть, а провод вырваться. Происходит такое чаще всего из-за деформаций провода, перелома отдельных жилок и т.п. Можно конечно перед монтажом залудить провод, превратив его в некое подобие моножилы, но припой со временем может немного усаживаться и в итоге мы опять получим плохой контакт, который будет греться тем самым еще больше размягчая припой.
Чтобы соединение было более надежным используют обжимные наконечники, они более прочные, не требуют паяльника для подготовки, а кроме того обычно помечены разноцветными изоляторами, что весьма удобно при монтаже.

Пришел набор в защитной пленке и дополнительном пакете, потому есть некоторая защита от того, чтобы не вылавливать мелкие наконечники по почтовому пакету.

На вид вполне аккуратная коробочка, отчасти из-за коробочки я также выбрал именно вариант набора, так как хранить все это добро в пакетиках не очень удобно, а так вышло «два в одном».

Спереди коробки присутствуют две защелки, а крышка крепится при помощи петель, а не имеет литую общую конструкцию, как это иногда бывает, за что от меня плюс производителю.

Весь набор рассортирован по 16 ячейкам разного размера в зависимости от размера и количества наконечников. Несколько штук все равно в процессе доставки перескочили на не предназначенные им места, что было быстро исправлено.

Всего в комплект входит 16 видов наконечников, общим количеством 2120 штук.
E0508 -22AWG — 0.5mm2 -(Orange) X 200pcs
E0508 -22AWG — 0.5mm2 -(White) X 200pcs
E7508 -20AWG — 0.75mm2 -(Blue) X 100pcs
E7508 -20AWG — 0.75mm2 -(Green) X 100pcs
E7508 -20AWG — 0.75mm2 -(Yellow) X 100pcs
E7508 -20AWG — 0.75mm2 -(Red) X 100pcs
E7508 -20AWG — 0.75mm2 -(White) X 100pcs
E7508 -20AWG — 0.75mm2 -(Black) X 100pcs
E1008 -18AWG — 1.0mm2 -(Yellow) X 200pcs
E1008 -18AWG — 1.0mm2 -(Red) X 200pcs
E1510 -16AWG — 1.5mm2 -(Red) X 200pcs
E1510 -16AWG — 1.5mm2 -(Black) X 200pcs
E2508 -14AWG — 2.5mm2 -(Red) X 150pcs
E2508 -14AWG — 2.5mm2 -(Blue) X 150pcs
E16-12 -5AWG — 16mm2 -(Green) X 10pcs
E16-12 -5AWG — 16mm2 — (Red) X 10pcs

Если не учитывать варианты цвета, то получается 6 размеров
E0508 22AWG 0.5mm2 X 400pcs
E7508 20AWG 0.75mm2 X 600pcs
E1008 18AWG 1.0mm2 X 400pcs
E1510 16AWG 1.5mm2 X 400pcs
E2508 14AWG 2.5mm2 X 300pcs
E16-12 5AWG 16mm2 X 20pcs

При этом наибольшее количество приходится на наконечники для кабеля сечением 0.75мм.кв.
Я чаще использую провода сечением 0.5, 0.75, 1.5 и 2.5мм.кв, потому и был выбран этот набор. В комплект также входят наконечники под провод 1.0 мм.кв, но их можно использовать с «эконом» вариантом провода 1.5 мм.кв.
Исключением пожалуй является размер 16 мм.кв, который был в наборе. Этот размер в данном случае мне вообще кажется нелогичным в данном случае, ведь есть куда как более распространенные в быту 4 и 6мм.кв, куда пихать 16…

Какой обзор обходится без измерений, да почти никакой и в этот раз я также не делал исключений.

Раз уж я заговорил о количестве, то не лишним будет проверить, насколько заявленное соответствует реальности. Конечно я не буду пересчитывать все что есть в коробке и немного упрощу себе задачу.
Для начала взвесил десяток самых мелких наконечников, а затем высыпал на весы все что было в ячейке. В итоге получилось 10.86/0.61х10=178. правда я потом перепроверил, оказалось что 10 штук весят не 0.61, а 0.59 и результат 184 штуки, что прочем ненамного больше.
Таким же образом проверил наконечники под кабель 0.75мм, вышло — 5.99/0.65х10=92 шт.

Я не стал проверять все ячейки, а взял еще пару, решив в конце просто примерно понять на сколько меня «обвесили».
Наконечники под 1.5мм провод — 18.83/1.04х10=181 шт.
Ну и 2.5мм — 18.71/1.37х10= 136 шт.

Можно было бы конечно списать все на некорректный подсчет, но я ради эксперимента пересчитал наконечники 2.5мм.кв и их вышло 137 шт при 136 расчетных и 150 заявленных. В общем на лицо недовес примерно 9-10%

И конечно размеры, сначала наружные.
1. 0.5 мм.кв
2. 0.75 мм.кв
3. 1.0 мм.кв

1. 1.5 мм.кв
2. 2.5 мм.кв
3. 16 мм.кв

Внутренние размеры. Из-за некоторой сложности измерения могут быть ошибки в сторону уменьшения, т.е. реальный размер больше.
1. 1.0 мм.кв
2. 1.5 мм.кв
3. 2.5 мм.кв
4. 16 мм.кв

Для небольшого теста я взял провода разного сечения и кримпер из этого обзора.

Так как сечение, указанное на проводе/кабеле не всегда соответствует действительности, то я просто подобрал провода с сечением наиболее близким к требуемому.
Обжимал по два наконечника одного размера с той лишь разницей, что для одного наконечника провод зачищал больше, для другого меньше, просто ради эксперимента.

Все наконечники обжались отлично, при этом я не скручивал предварительно жилы провода перед тем как надеть наконечник. Единственный провод, жилы которого пришлось предварительно немного скрутить, 2.5 мм.кв, остальные залезали и так.

Попытка сорвать наконечник с кабеля не увенчалась успехом, я лишь смог случайно стянуть с наконечника 2.5 мм изолятор. Кроме того один изолятор был найден в коробке.

Лично мне набор понравился, есть большой выбор наиболее ходовых размеров, довольно оптимальное количество и удобная коробка в комплекте.
Я не могу подтвердить, действительно ли наконечники медные. Если откусить наконечник с проводом, то на срезе цвет похож на цвет жил провода, кроме того наконечники не магнитятся.

Единственное нарекание к набору только в плане несоответствия заявленного и реального количества наконечников. Я выше писал, что по моим измерениям их примерно на 9-10% меньше, т.е. вместо 2120 штук реально имеем около 1900-1950.
Ну и небольшая придирка к тому, что зачем-то дали в комплекте 20 штук наконечников под провод сечением 16 мм.кв, лучше бы положили по паре десятков 4 и 6 мм.

На этом все, надеюсь что обзор был полезен.

Эту страницу нашли, когда искали:
коннекторы под обжим 22 16, комплекты наконечников для электропроводов лучшие, наконечник под обжимку, диаметры мм 1.75, набор наконечников для проводов под обжимку. диаметры 0,5 0,75 1,5 1,75техническое описание, набор обжимных наконечников на 800 шт., обжимной разъем для кабельных наконечников, изолированный наконечник с наконечником шнура awg 22-10, большой набор обжимных наконечников с чехлом, концевики под обжим кабель кг 16, французская цветовая маркировка втулочных наконечников, можно ли делать перемычки из провода пв 3 2,5, штекерный наконечник 6,3 какой подойдет провод, что если не обжимать наконечники на провода, чем обжимать кабель для радиокабеля, набор наконечники для проводов под обжим, как обжимаются наконечники алюминиевые на проводе, соединение многожильных проводов гильзой, концевик для кабеля, как опрессовать 3 многожильных провода диаметром 1 миллиметр каждый, провод 2х0. 75 опрессовка, оконцеватель провода 1mm, концевики для провода 0.75mm, концевики обжимные для проводов багратионовской, обжим наконечника кабеля распредкоробки, наборы наконечников для проводов под опрессовку, обжатие кабеля в наконечник, монтаж проводов наконечники, обжимные концевики на провод 95 с переходом на меньший диаметр, наконечники для проводов, обжимные наконечники, кабельные аксессуары, обжимные наконечники для проводов

Опрессовка кабельных наконечников — правильный порядок обжима, выбор наконечников

Как же правильно опрессовать кабельный наконечник или гильзу гидравлическим прессом? Есть ли какие-то правила или нормы которые могут повлиять на качество опрессовки? Безусловно они есть, и покупка качественного пресса еще не обеспечивает вам гарантию надежного контакта на том или ином наконечнике. Давайте рассмотрим основные моменты качественной опрессовки или обжима толстостенных наконечников.

Какой наконечник выбрать

Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что наконечники бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у наконечников одного сечения, но разных производителей.

Поэтому не всегда одной и той же матрицей, можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться.
Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.

Очищенная от изоляции жила, должна четко соответствовать диаметру хвостовой части наконечника.

Люфт может быть и он допустим, но он должен быть минимальным.

Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.

А вот если материал изделия медь, то возникают определенные сложности. Но и здесь есть несколько решений.

  • существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не будут под рукой.
  • замерить диаметр жилы обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника. Сделать это можно тем же штангенциркулем, либо по надписям на лопатке.

Третья цифра в сокращении ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы который вы замерили, оказался равным 8,5мм, то самым подходящим наконечником будет именно с маркировкой ТМ-35-8-9. Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.

Материал изготовления наконечника и гильз должен быть одинаковым с материалом изготовления провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых гильз и наконечников. Медные с медными. Иначе коррозийных процессов не избежать.

Если нужно соединить алюминиевый наконечник с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы. Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.

Подготовительные работы с кабелем

Очистите изоляцию с жил кабеля на необходимую длину. Какова эта длина?

Она должна равняться глубине наконечника, плюс 5мм запаса.

Запас требуется, потому что наконечник при опрессовке будет вытягиваться и деформироваться (особенно алюминиевый).
Срез изоляции старайтесь делать ровным, строго под углом 90 градусов к оси самого кабеля.

Если жилы кабеля имеют треугольную форму их необходимо сточить напильником для скругления.  Иначе никогда не добиться вот такой плотности при опрессовке:

После удаления изоляции голую жилу требуется зачистить и обезжирить. Для этого воспользуйтесь специальными контактными пастами.

Порядок опрессовки наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода. Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя, а сколько раз, я должен обжать прессом наконечник? Один, два или три раза? Это зависит от 2-х параметров:

  • от длины наконечника
  • и ширины матрицы

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов, Учтите один момент, что данная таблица предназначена для наконечников и гильз сделанных по ГОСТ. Чем они отличаются от других марок можно узнать в статье Кабельные наконечники маркировка и виды.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.



  • первую по счету опрессовку наконечника нужно делать ближе к лопатке (там куда вставляется болт)
  • следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника
  • для гильз действуют те же самые правила

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!). И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим.

В первую очередь это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки — наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку подсказывающую порядок прессования.

Опрессовка заканчивается в момент когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником.
Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль, до основания гильзы. Иначе может образоваться щель в наконечнике и прослабнет контакт обжима.

После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

5 правил опрессовки

Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку вам необходимо придерживаться пяти правил:

  1. правильно выбрать наконечник
  2. грамотно зачистить жилу
  3. воспользоваться специализированным инструментом
  4. подобрать нужную матрицу
  5. соблюсти последовательность обжима

Статьи по теме

Наконечники НШВИ, ТМЛ, Гильзы. Использование и обжим. – CS-CS.Net: Лаборатория Электрошамана

Наконечники НШВИ, ТМЛ и инструмент для их обжима

…мне тут один читатель как-то написал в мыло: почему, мол, не сделаете пост про наконечники НШВИ и как с ними надо обращаться. Сначала я подумал, что он обнаглел, потому что наконечники НШВИ — это самая простая ерунда, про которую даже не стоит и писать. А потом вспомнил, что даже в этих простых наконечниках наработал свои технологии и приёмы, которыми могу поделиться. Так что считайте пост ещё одним мастер-классом.

Однако прошу меня простить за качество фотографий: идея поста прилетела мне сегодня вечером, и часть фоток я делал уже при свете настольной лампы, поэтому у них сбит баланс белого и фокусировка. Но так как я обучаю не конкретике и не тупых повторял, а общим принципам и глубоким идеям, то информацию я до вас при помощи этих фоток донести смогу.

Пожалуйте под кат. Весь пост разделён на несколько частей, чтобы его было удобно читать. А ещё я открыл для себя группу Uriah Heep, под которую пост в 02:32 ночи как-то хорошо пошёл писаться. Гм. Иногда мне думается, не сделать ли при приписку, под какую музыку или фильм писался какой пост. Итак, пост написан под зацикленную «Uriah Heep — Come Back to Me (Acoustically Driven 2001)», в акустическом исполнении.

1. Общее. Зачем это надо?

Время, когда щиты собирали «жёстким» проводом, постепенно отходит в прошлое. Вместе с теми, кто до сих пор с пеной у рта орёт о том, что где-то там в ПУЭ написано про то, что щиты надо монтировать только моножилой (например, периодически мне такое пытаются доказывать электрики из ЖЭКов и УК). Это хрень и бред, потому что некоторые щиты просто невозможно собрать моножилой из-за её жёсткости и других проблем.

Любой монтажник, который начинает собирать щиты в большом количестве и любит свою работу, свои руки, свой инструмент, постепенно доходит до гибкого (многопроволочного) провода и после этого никогда не возвращается к моножиле. А я в своих постах учу вас любить себя и свою работу. Ну и свой инструмент и мир вокруг. В конце-то концов, рано или поздно ты доходишь до понимания того, что ты работаешь не ради денег, а ради улучшения мира и помощи другим людям. Деньги в этом случае как-то сами собой появляются.

Ну так вот. Мягким проводом работать удобнее, потому что его легче гнуть, его можно красиво укладывать в жгуты и на больших сечениях можно делать более короткие соединения: провод будет легко завести куда надо, потому что его гибкость гораздо выше, чем у моножилы.

Но существует самое главное западло. Не все вещи рассчитаны на многопроволочную (мягкую) жилу. Например, по правилам стационарную проводку надо выполнять кабелями. А кабели делают моножилой из кучи разных соображений и всякие розетки и выключатели рассчитывают под моножилу. Например, пружинные контакты выключателей, клеммы WAGO, пружинные нулевые шинки и прочие вещи. А ещё есть ряд вещей, в которых провод зажимается торцом винта. Это и китайские клеммы, и некоторые разъёмы и зажимы всякого оборудования.

Если зажать многопроволочную жилу в такие контакты напрямую, то винт порежет проволочки жилы, и от полезного сечения останется немного. Это плохо. Часть кулибиных по старинке пытаются облудить жилу. Это ещё хуже, потому что припой течёт под давлением и плавится при небольшой температуре. Знали ли вы, например, что при некоторых КЗ медные шины и весь их крепёж рассчитывают на нагрев до +300 градусов? Что будет в таких случаях с припаянным или облуженым проводом? Припой поплавится, прижим контакта ослабеет, контакт ещё больше ослабится и начнёт ещё больше греться. Пока не отгорит.

Тут наверное надо сказать, почему я считаю что всякие пайки-скрутки надо запрещать в силовой технике. Дело в том, что некоторые соединения проводов нетехнологичны. Качество исполнения зависит от конкретного человека, который их делает. Ну например один будет делать скрутку длиной в 3 см и пропаивать, а другой делать скрутку длиной в 5 см. Кто прав? Как это оценить? Испытаниями в лаборатории. Но что дальше? Человек устанет, задумается, пропустит пару оборотов своей скрутки… и технология нарушена.

Другие же соединения (опрессовка, пружинные клеммы), если применять их не бездумно, а соображая где какое лучше, технологичны: контакт производится или за счёт технологии самой клеммы, или за счёт определённого инструмента, который для всех стандартный и делает одно и то же в разных руках.

Так вот для того, чтобы превратить мягкий провод в «жёсткий» и сделаны специальные наконечники. Мы в сборках щитов используем наконечники типа НШВИ и НШВИ(2). Это тонкая металлическая трубочка с изолирующей юбочкой. Не путайте их с гильзами! Задача наконечника НШВИ — только удерживать проволочки провода вместе. А задача гильзы — создавать адское усилие прижима и электрический контакт. Поэтому гильза сильно толще, и те кулибины, которые используют НШВИ как аналог гильз — сильно не правы от слова «совсем».

Моножильный (жёсткий, цельный) провод опрессовывать наконечниками НШВИ не надо ни в каком случае. Так, кстати, со сборкой щита и получается. Внутри щита мы собираем всё проводом ПуГВ и наконечниками НШВИ, а «снаружи» внешние линии подключают моножилой.

А как быть, если нам надо закрутить провод под болт или винт? А для этого придумали наконечники ТМЛ. В этот наконечник, как в гильзу, можно запрессовать провод (моножилу или гибкий, многопроволочный), а сам наконечник закрутить куда надо. Такое решение используется для подачи питания на шины, для подключения PE или мощных силовых линий и кабелей.

А так как НШВИ — это тонкостенная трубочка, то в принципе в некоторых случаях мы можем запихать в этот наконечник несколько проводов меньшего сечения, или один провод большого и один мелкого. Это то, что не проходит с моножилой при сборке щитов. Вот например нам надо от ввода на 16 квадратов запитать хилую светодиодную лампочку (пост про такие лампочки от ABB). Что делать? В случае с моножилой нам пришлось бы делать какую-то «петельку» и безразрывно заводить моножилу в эту лампочку. Лампочку бы разорвало.

А в случае с НШВИ мы подсунем под НШВИ на 16 квадратов тонкий проводок на 1,5 квадрата и подведём его к лампочке. Заодно даю ремарку. Вот именно светодиодную лампочку в таком случае защищать не надо. Дохнуть там особо нечему. А если бы это был вольтметр или другой прибор, то хорошо бы воткнуть на этот кусочек провода в 1,5 квадрата предохранитель (я использую клеммы с предохранителями .SF). В больших щитах я так и стал делать.

2. Инструмент.

Размер руки. Почему я так и не смог подсесть на Knipex?

Тут ещё просили рассказать про мой инструмент. ОКей, я расскажу вам то, почему я никак не слезу с КВТ и почему я выбрал именно такой инструмент, который не был задуман производителем для тех задач, которые я на него навесил.

Какие виды инструментов есть для опрессовки наконечников? Есть специальные клещи с фиксированными матрицами (у КВТ это клещи типа СТК). Матрицы у этих клещей иногда лажают, если провод имеет заниженное сечение. Ну а ещё приходится держать кучу клещей: для одинарных, для двойных наконечников. И ещё одни клещи для больших сечений.

Клещи с набором матриц. Вот это вот мне сразу не понравилось, потому что мне надо часто менять сечение опрессовки. Вот взять тот же пример про ввод на 16 квадратов и 1,5 для лампочки. Жму я себе НШВИ на 16 квадратов, а потом мне надо обжать НШВИ на 1,5 квадрата. Что, матрицу переставлять? Это трудозатратный процесс, много не напереставляешься. Поэтому такие клещи я сразу отмёл.

Для сборки всех моих щитов мне сейчас хватает такого инструмента:

  • КВТ WS-04A (на сайте КВТ). Это мой самый основной и сильно любимый инструмент. Я рекомендую его тем, кто начинает заниматься щитами или ремонтом. Этот инструмент за счёт недокументированной фичи опрессовки НШВИ покрывает большинство задач сборки щитов.
    Инструмент умеет откусывать и зачищать кабели примерно до 10..16 квадратов. А ещё на нём есть пазы, в которые влезают наконечники НШВИ до 1х10 (с трудом до 1х16) или 2х6 (с трудом до 2х10) квадратов. Про эту фичу я расскажу дополнительно, когда дойду до самих НШВИ.
    Важно! Есть такой же инструмент WS-04B (на сайте КВТ) с матрицами для опрессовки НШВИ. Но мне он не нравится: матрицы там сделаны без расчёта на поддельные провода и провода заниженных сечений и жмут НШВИ только до 6 квадратов. А с пазами-матрицами от WS-04A можно жать больше сечений.
    При помощи WS-04A я прессую наконечники на 6 квадратов. Ещё WS-04A выбраны мной потому, что негоже захламлять рабочее место кучей инструмента. Хорошо, когда часть инструмента универсальна (конечно, если эта универсальность не мешает работе и качеству инструмента).
  • КВТ ПКВк-10 (на сайте КВТ). Этот инструмент позиционируется как универсальная обжимка для НШВИ сечениями от 0,5 до 10 квадратов. Но на деле это не совсем так. Чтобы прожать им НШВИ даже на 6 квадратов, надо иметь сильную кисть руки и давить со всей силы. А если отрегулировать силу опрессовки в меньшую сторону, то она плохо прессует мелкие НШВИ.
    Но зато эта штуковина классная и очень компактная, когда надо подлезть в сложное место щита и там чего-то прессануть. Я использую её для опрессовки как раз-таки мелких сечений — до 2,5..4 квадратов.
  • КВТ СТК-03 (на сайте КВТ). Это суровые клещи для опрессовки НШВИ на 10, 16, 25 квадратов. Ими я прессую НШВИ на 10, на 16 квадратов. А ещё на позиции для 16 квадратов можно прессовать НШВИ (2) на 10 квадратов. Про этот приём я тоже расскажу.
    Так как я собираю щиты частями — сначала толстый ввод, потом мелкие линии — то у меня получается, что сначала я работаю этими клещами, а потом убираю их в сторону и не загромождаю стол.
  • КВТ ПК-16 (на сайте КВТ). Эти пресс-клещи годятся для опрессовки гильз и наконечников ТМЛ до 6..10 квадратов, хоть и заявлены до 16 квадратов. Если ваши руки чувствительные и вы их любите — то вы не будете насиловать себя, пытаясь со всей дури сжать ручки. Пресс-клещи не слишком хорошие, но дешёвые. Сейчас есть усиленная версия ПК-16у, которая более прочная.
    В общем, если вам надо опрессовывать ТМЛки раз в пару месяцев или один раз прессануть гильзы при ремонте — то ПК-16у ваш выбор (берите уж сразу усиленную версию).
  • КВТ ПГРс-70 (на сайте КВТ). Это моё новое приобретение — гидравлический пресс для ТМЛ и гильз как замена ПК-16. Пресс имеет сменные матрицы от 4 до 70 квадратов, которых мне хватает за глаза под мои новые задачи (разик прессануть ТМЛки на 50 квадрат). ТМЛки моих распространённых сечений (6, 10, 16 квадратов) им прессовать огромное удовольствие — руки не устают, усилий никаких не требуется.

Так вот а почему не Knipex или Weidmuller? А блин потому что РУКИ. Мои руки устроены так, что чем длиньше вытянуты пальцы, тем меньшее усилие я могу ими создать. Мне нравятся мои руки и я не хочу быть каким-то супер-мачо. Я люблю свои чувствительные пальцы, и поэтому мне нужен инструмент, у которого ручки расходятся на небольшой угол.

Для статьи я сделал много фоток. Вот посмотрите, как в моих руках лежит WS-04. Основные рабочие пальцы (указательный, средний, безымянный) прекрасно лежат на ручке инструмента и я могу контролировать его нажатие или сжимать его с силой.

Удобство ручек инструмента для руки (WS-04A)

Вот так:

Удобство ручек инструмента для руки (WS-04A)

Инструменты типа Книппекса (я хотел купить их обжимку ещё у Валентиныча, но пощупал и забил из-за ручек) имеют ручки, которые расходятся вот так, как на клещах СТК. Видите, моих пальцев уже еле-еле хватает. В СТК меня спасает то, что ручки сначала сжимают губки вхолостую и, когда губки матрицы доходят до самого наконечника, сжатые ручки позволяют мне перехватить клещи удобнее и прикладывать усилие.

Неудобные ручки инструмента: слишком широко раскрываются

Также обратите внимание, что я держу их наоборот. Насколько я понимаю, красная ручка должна двигаться, а чёрная лежать в углу между большим и указательным пальцами. Но при этом в моих руках двигается матрица с пазами, и мне приходится придерживать наконечник и провод — они двигаются вместе с матрицей. А если я держу клещи так, как на фотке, то провод и наконечник не двигаются.

Ну и ПКВк-10 имеет тоже широко расходящиеся ручки. Вы не думайте, пальцы у меня не короткие и ладонь не как у ребёнка. Просто мне не нравится насиловать свои пальцы, заставляя их делать то, для чего они не годятся. Пусть страдает инструмент, а не мои руки.

Неудобные ручки инструмента: слишком широко раскрываются

В другом положении инструмента та же фигня:

Неудобные ручки инструмента: слишком широко раскрываются

Собственно, поэтому у меня не покатили пафосные бренды, хотя я их щупал. Но тест на усилие и раскрытие ручек они не прошли.

3. Наконечники НШВИ, НШВИ(2) и приёмы работы с ними.

Ну а теперь переходим к самим наконечникам НШВИ (вот их описание на сайте КВТ). Для чего эти наконечники созданы, я уже писал. Следует упомянуть о двух их особенностях:

  • Цвет юбочки. Этот цвет кодирует сечение наконечника. У нас обычно принят стандарт КВТ, где наконечнику на 1,5 квадрата соответствует чёрный цвет; 2,5 квадрата — синий; 4 квадрата — серый; 6 квадратов — жёлтый; 10 квадратов — красный. Ещё есть то ли брендовый, то ли китайский стандарт, в котором шестёрка или десятка могут быть коричневыми, зелёными или ещё хрен какими. Обычно такие наконечники имеют низкое качество и сами юбочки у них трескаются.
    Так что не надо пытаться искать «наконечники на 10 квадратов для фазы и для нуля». Цвет должен кодировать сечение провода — и всё.
  • Упаковка. Чаще всего наконечники идут пачками по 100 штук, которые запакованы в упаковки по пять, то есть по 500 штук. Штучно наконечниками торгуют не все. Например в Москве это Электромонтаж или магазин, где раньше Игорь Валентиныч работал — ЭлектроМастер.
  • Двойные наконечники. Не надо пытаться изобретать чего-то, чтобы соединить в одном месте два провода. Для этого есть наконечники НШВИ(2). Эти наконечники сразу созданы для соединения двух проводов указанного сечения. То есть НШВИ(2) на 6 квадратов примет два провода по 6 квадратов каждый.

Вот вам разные образцы наконечников и тот самый обжимной инструмент, про который я говорил выше, когда про руки и ручки рассказывал. Жирный синий наконечник — это на 50 квадратов =). Кстати, на большие сечения двойные НШВИ не выпускаются. Максимум двойного НШВИ — это кажется 16 квадратов.

Наконечники НШВИ, НШВИ(2) и инструмент для их обжима

Рассмотрим мою любимую зачищалку КВТ WS-04A в деле. Я попробую её на максимальных сечениях — на 10 кв.мм.

Зачищалка КВТ WS-04A

Во-первых, она кусает провод. Всякий, какой влезет в зубья. Мне иногда удавалось со второго раза кусать ею NYM или ВВГ 3х1,5 или даже 3х2,5 квадрата. В случае сборки щитов это значит, что ей можно отрезать провода большого сечения. Шестёрку я откусываю кусачками с твёрдосплавными губками, а вот десятку и 16 кусаю зачищалкой.

Зачищалка КВТ WS-04A: Обрезка провода

Ну и она же и зачищает провод. Штатно на ней есть регулятор длины зачистки, который у меня не прижился и только мешается. Поэтому я его откручиваю нахрен, а длину зачистки определяю по правой заклёпке. Вот для шестёрки провод должен немного не доходить до заклёпки, а для десятки — немного заходить на неё:

Зачищалка КВТ WS-04A: Зачистка провода

Обычно достаточно прожать десяток наконечников, чтобы глаз и руки запомнили положение провода — и дальше зачистка идёт на интуитивном уровне, не занимая мозги.

Итак, мы зачистили наш провод. Примечательно что эта зачищалка чистит всё, что ей попадается. Ей можно даже изоляцию с плоского ВВГ или ШВВП снимать, чтобы времянки подключать на объектах. Одно движение — стащили верхнюю изоляцию, второе — зачистили сразу две или три жилы. Только учтите, что чем жирнее провод или кабель, то тем сильнее нагрузка на губки, которые вообще-то для одного провода предназначены. Поэтому если вы будете постоянно чистить такой зачищалкой ВВГ, то она у вас быстро сдохнет.

Зачищалка КВТ WS-04A: Зачистка провода

Ну и то, чего мне очень нравится — это то, что остаток изоляции удерживается губкой зачищалки, если продолжать сжимать ручки. Я обычно доношу его до мусорной коробочки (круто годится коробка от рубильников OT63F3). В итоге на рабочем пространстве у меня ничего не валяется и чистенько.

Зачищалка КВТ WS-04A: Остаток изоляции удерживается

Ну и конечно же я нашёл винтовую нулевую шинку, чтобы закрутить туда голую десятку. Видите, как её там раздавило? Видите, что часть проволочек просто сдвинулась к бокам и даже не прижаты?

Зажим провода ПуГВ в винтовую шину

А вот что происходит с жилами провода после такого давления и винта:

Зажим провода ПуГВ в винтовую шину — след деформации

Нас это не устраивает. Ещё, кстати, это плохо тем, что если провод шевелить, то все эти проволочки будут по одной ломаться, сила прижима будет ослабляться, и в итоге мы получим плохой контакт.

Посмотрите на матрицы (пазы, зубья) зачищалки WS0-04A. Вот именно благодаря нижним зубьям и получается недокументированная халява и опрессовка НШВИ. Если вы захотите заказать китайский аналог такой зачищалки, то заказывайте именно с такими зубьями!

Зубья для опрессовки наконечников в зачищалке КВТ WS-04A

В этот зуб можно уложить наш наконечник НШВИ вот таким образом:

Использование зачищалки КВТ WS-04A для опрессовки НШВИ

И потом прижать его зачищалкой. На наконечнике получается прижатое место:

Использование зачищалки КВТ WS-04A для опрессовки НШВИ

Сам паз сдавливает наконечник вот таким вот образом — достаточно плотно. Обжатый таким способом наконечник тяжеловато снять с провода, я пробовал.

Использование зачищалки КВТ WS-04A для опрессовки НШВИ

Ну и если повторить такие обжимы, сдивигая наконечник, то в итоге мы получим вот такую вот картинку, как на фотографии ниже. На самом деле если вы сразу же будете закручивать свой наконечник в щит, вам не надо настолько красиво извращаться. Достаточно сделать две-три точки обжима, а дальше наконечник будет доплющен винтом контакта.

Наконечник НШВИ, опрессованый зачищалкой КВТ WS-04A

Теперь закрутим наш наконечник в шинку и как следует затянем. Тут, наверное, следует упомянуть ещё один фикус для тех, кто не просто смотрит фоточки подряд, а читает и текст вокруг них. В общем, если вы зажимаете куда-то провод с наконечником НШВИ, то смело можете понижать максимальное сечение терминала на один шаг. Скажем, если на каком-нибудь кросс-модуле указано что он принимает моножилу на 16 квадратов, то скорее всего НШВИ на 16 квдаратов туда не влезет, а влезет только на 10 квадратов.

Закручивание провода ПуГВ в наконечнике НШВИ в винтовую шину

После использования наконечника получается следующее. Давление винта теперь распределяется на все жилы, потому что им не даёт разъехаться наконечник. А за счёт толщины стенки наконечника винт не портит отдельные жилы. В этом случае такой прикрученный провод можно гнуть сколько хочется — отдельные жилки «связаны в пучок» и не будут ломаться.

Деформация наконечника НШВИ винтовой шиной

Побалуемся с ПКВк-10. Как я уже говорил, я использую её для мелких сечений. Жать их ею одно удовольствие. Воткнул наконечник, сдавил — и получил!

Опрессовка мелких наконечников при помощи КВТ ПКВк-10

В этой обжималке другая конструкция: губки имеют четыре грани и сходятся со всех сторон. В результате получается не трапециевидный, а прямоугольный профиль обжима. Иногда это помогает выиграть драгоценные микроны ширины наконечника, который не хочет лезть в какой-нибудь особо мелкий терминал автоматики.

Опрессовка мелких наконечников при помощи КВТ ПКВк-10

Иногда обжималку подглючивает (от частого использования она немного подрасшатывается) и она заминает часть наконечника. Это не страшно, если вы не перфекционист.

Наконечник НШВИ на 1,5 кв.мм после опрессовки КВТ ПКВк-10

Ну и вот двойной наконечник НШВИ(2) на 6 квадратов. Когда я первый раз их покупал, то я жутко затупил с их сечениями и пытался искать НШВИ(2) на 12 квадратов. На самом деле всё подсчитано за нас с вами. У таких наконечников юбочка для провода шире и специально рассчитана на два провода. Иногда я вижу щиты, в которых народ для 2х6 квадратов использует наконечник на 10. Это плохо. Я сам так делал, но как только стал собирать больше одного щита в три месяца — купил НШВИ(2). Не пожалейте денег, делайте правильно!

Наконечник НШВИ(2) для двух проводов ПуГВ

Такие НШВИ тоже можно смело прожимать теми же WS-04A. Именно поэтому я и говорю, что если вы хотите сами сделать себе ремонт электрики и собрать небольшой щиток — то начните с WS-04A.

Опрессовка наконечника НШВИ(2) 6 при помощи КВТ WS-04A

В результате получается удобоваримая штуковина. Следует учитывать то, что НШВИ(2) на 6 квадратов чуть длиннее, чем обычный НШВИ и чтобы он корректно встал в автомат или УЗО, его надо будет немного откусить (на ~2 мм).

Опрессовка наконечника НШВИ(2) 6 при помощи КВТ WS-04A

Ну а большие наконенчики я жму клещами СТК-03:

Запрессовка наконечника на 25 кв.мм. при помощи КВТ СТК-03

Получается вот так вот. Матрица крутая и прессует наконечник очень хорошо!

Запрессовка наконечника на 25 кв.мм. при помощи КВТ СТК-03

4. Зажим проводов разного сечения в один наконечник НШВИ

Теперь поговорим о недокументированных фишках монтажа щитов мягким проводом при помощи наконечников НШВИ. Первая задача — от провода большого сечения отвести мелкий провод. Реализуется она за счёт того, что не у всех проводов имеется толстая изоляция, а юбочка наконечника сделана с запасом по диаметру.

Поэтому мы можем просто подсунуть провод мелкого сечения рядышком с большим. Вот здесь у меня есть провод на 6 квадратов и на 1,5 квадрата.

Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

Я зачищаю мелкий провод длиннее основного и сдвигаю его вперёд, чтобы он первым заходил в наконечник:

Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

Вот таким вот образом. Мне нужно, чтобы изоляция провода вошла в юбочку наконечника.

Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

После этого мне останется только вдвинуть до упора основной провод и опрессовать наконечник.

Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

Такую же штуку можно провернуть с двойными наконечниками. Возьму для примера десятку и ту же полторашку.

Запрессовка наконечника НШВИ(2) 10 и мелкого провода

Снова начинаем с полторашки. Заводим её внутрь до начала металла наконечника, а потом задвигаем основные провода.

Запрессовка наконечника НШВИ(2) 10 и мелкого провода

Наконечники НШВИ(2) на 10 квадратов я прессую на матрице «16» клещей СТК-03. Чтобы клещи при этом не защёлкнулись — я придерживаю рычажок трещётки.

Запрессовка наконечника НШВИ(2) 10 и мелкого провода при помощи КВТ СТК-03

Получается вот такая вот опрессовка, тоже прочная и качественная.

Запрессовка наконечника НШВИ(2) 10 и мелкого провода при помощи КВТ СТК-03

А ещё я развил этот же приём до того, что можно просто взять несколько проводов мелкого сечения (например 4 штуки по 1,5 квадрата) и запихать их все вместе в подходящий НШВИ (лучше использовать двойной наконечник НШВИ(2)). Это надо, если мы разводим линии в щите на клеммы и нам надо например взять из одного автомата или УЗО ноль сразу на несколько разных клемм (где перемычка не годится).

Опрессовка нескольких проводов мелкого сечения в наконечник НШВИ большего сечения

Тогда мы можем сделать вот такую вот фишку. В НШВИ(2) на 4 квадрата лезет три провода на 2,5 или четыре на 1,5.

Опрессовка нескольких проводов мелкого сечения в наконечник НШВИ большего сечения

5. Изготовление длинных НШВИ (для счётчиков)

Отдельным пунктом упомяну про длинные наконечники. Они чаще всего нужны для подключения счётчиков, потому что обычного наконечника НШВИ хватает ровно на половинку клеммы. Если вы постоянно работаете со счётчиками (или тем, где требуется такие длинные НШВИ), то вы понятно можете их заказать. Но например я подключаю один счётчик раз в полгода.

Поэтому я просто прессую два наконечника друг за другом. Сделать это можно двумя способами. Один — это прессануть два НШВИ встречно и откусить юбочку у второго. Но там тяжело попадать жилками в трубку наконечника — ведь с встречной стороны у него нет юбочки.

Поэтому я делаю наоборот — откусываю юбочку у наконечника (здесь как раз видны мои бокорезы с твердосплавными губками). Для этого её достаточно резко откусить почти под самый край. Дальше она трескается и легко снимается.

Изготовление удлинённого наконечника НШВИ (для счётчиков)

Ну и дальше нам остается только добавить ещё одну трубочку наконечника и запрессовать всё это.

Изготовление удлинённого наконечника НШВИ (для счётчиков)

В итоге при аккуратном исполнении у нас получается вот такая вот конструкция:

Изготовление удлинённого наконечника НШВИ (для счётчиков)

На этом с НШВИ всё. Переходим к более злым вещам. И потом я пойду отсыпаться 😉

6. Наконечники ТМЛ и инструмент для их опрессовки. Гильзы.

Ну а теперь погрузимся в мир более толстой меди. Наконечники типа ТМЛ принимают в себя и моножилу и многопроволочную жилу, потому что сделаны на самом деле из гильз ГМЛ, которые используются для соединения опрессовкой. Один из краёв гильзы просто плющится и в нём штампуется отверстие. Поэтому всё, что я буду описывать ниже, будет применимо для гильз.

Эти наконечники полезны, когда надо прикрутить PE на корпус щита, сделать переход от стальной полосы заземления на медь около фасада дома, как следует перебрать подключение корпуса старого этажого щита на ноль стояка… и много для чего другого. Про наконечники ТМЛ надо знать вот чего:

  • Они отличаются не только сечением, но ещё и диаметром отверстия под винт/болт. Например можно найти ТМЛки на 10 квадратов под болт 8 мм или под 10 мм.
  • Форма их плоскости, которая прикручивается, не во все места влезает. Например в автоматы в литом корпусе (TMax и прочие) влезают не все наконечники. У меня в TMax XT1 влезли ТМЛки на 25 квадратов еле-еле. Поэтому для таких случаев надо или покупать специальные наконечники (у КВТ они зовутся кажется ТМЛ DIN), которые имеют узкую контактную площадку, специально рассчитанную на такие автоматы, или заказывать для автомата специальные удлинённые выводы (это полезно, если кабели после автоматов будет подключать неизвестно кто и у него не будет специальных наконечников).

Ну и понятно, что эти наконечники имеют толстую стенку и никакими WS-04 или пассатижами их не запрессуешь. И вот тут нужны пресс-клещи. Если вам надо один-два раза прессануть ТМЛки или один раз за ремонт прессануть штук 100 гильз для ремонта в своей квартире — то можете брать КВТ ПК-16 или ПК-16у (усиленная версия, я её не покупал и не буду — потому что гидравлический пресс купил).

ВНИМАНИЕ! Я тут периодически вижу попытки и здесь вывернуться. Почему-то некоторые пытаются прессовать такими пресс-клещами наконечики НШВИ. Это совсем не правильно! Такие клещи развивают большое давление и давят точечно и из-за этого могут прорвать тонкую трубочку наконечника НШВИ! Не делайте так! Купите ту же WS-04A!

Наконечники ТМЛ и пресс-клещи КВТ ПК-16

У ПК-16 со временем вылезает такой глюк: если часто прессовать им сечения на 10 или 16 квадратов (на которые они, впрочем, расчитаны), то у них выламывает губки вот таким образом:

Пресс-клещи КВТ ПК-16 — расхождение губок

Мои ПК-16 служили мне верой и правдой года четыре, потому что я прессовал или в основном ТМЛки на 6 квадратов (в них с силой влезал ПуГВ на 10). Но как только я начал прессовать ими десятки — то губки начало гнуть.

Я покажу, как можно опрессовать ТМЛку такими клещами. Мы зачищаем нашу десятку на длину опрессовки:

Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

Ну и дальше прессуем. Усилие, которое надо прилагать к ПК-16, адское. Мои руки этого не любят. Как я уже говорил — подбирайте верный инструмент, чувствуйте себя, свои силы и руки. Одно дело, если вы будете чего-то прессовать раз в месяц. А если каждую… хотя бы неделю — то берегие руки! Любите себя!

Вот как перекашивает губки:

Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

Для опрессовки ТМЛки достаточно двух точек. Я сделал одну спереди и одну сзади. Видите, как подсрезало наконечник при опрессовке из-за перекоса губок?

Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

Сзади это выглядит так же. Это не смертельно и работать будет, поэтому ПК-16 (ещё раз говорю) имеют право на жизнь. Кстати, если вы подобрали всё правильно, то на наконечнике будет отпечатан условный номер матрицы. Это значит что давление для опрессовки было достаточное.

Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

Ну а чего делать, когда надо прессовать что-то на сечения больше 10 или 16 квадратов? Например, мне вот понадобилось прессануть ТМЛки на 25 и на 50 квадратов:

Наконечники ТМЛ больших сечений (16, 25, 50)

Что, что? Купить гидравлический пресс! Когда я боялся его покупать, то я думал чо он будет стоить тысяч так под 20-40. А оказалось, что он стоит под 6-8 тыр в зависимости от модели! То есть он доступен быстро, если вам начинает требоваться много прессовать. Скажем, его можно даже купить для какого-нибудь объекта под аванс. И это хорошо!

Гидравлический пресс КВТ ПГРс-70 для опрессовки ТМЛ и ГМЛ

Я купил пресс ПГРс-70. Он прессует всё, что может (ТМЛ, ГМЛ), от 4 до 70 квадратов. В комплекте идёт весь набор матриц для этих сечений. Такой пресс — это уже серьёзная штуковина, которая сильно облегчает работу.

Гидравлический пресс КВТ ПГРс-70 для опрессовки ТМЛ и ГМЛ

Пресс развивает давление до 5 тонн. Так что пальцы он отдавит в момент. Ещё в моделях прессов с буквой «с» (ПРГс) предусмотрен автоматический сброс давления, когда опрессовка завершится. Отмечу, что у меня этот сброс давления работает редко. Я заметил, что это связано со скоростью давления на ручку пресса. Если давить резко и сильно — то автосброс давления работает. А если нежно и плавно, как я, — то не работает.

Гидравлический пресс КВТ ПГРс-70 для опрессовки ТМЛ и ГМЛ

Вот такие матрицы идут в комплекте пресса:

Матрицы для опрессовки наконечников

Матрицы защёлкиваются в отверстия снизу и сверху пресса:

Установка матриц в пресс

У этого пресса есть небольшой баг. Иногда матрицы может немного перекашивать. Но в отличие от ПК-16, тут это не повлияет на качество опрессовки, потому что матрицы широкие и они должны (как мне кажется по задумке конструкторов) автоматически выравниваться.

Перекос матриц в прессе

Чтобы им чего-нибудь опрессовать, надо закрыть кран. Кран — это небольшая крутилка на цилиндре пресса. Закрывается она от руки очень легко. Если она закрыта — то пресс накачивает давление и не сбрасывает его. А если кран открыть — то давление сбрасывается, и цилиндр пресса плавненько уезжает вниз.

Я прессую наконечники так. Сначала подгоняю матрицы поближе к месту опрессовки, чтобы не делать три дела сразу (держать пресс, наконечник и качать рычаг):

Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

После этого легкими нажатиями сдвигаю губки, чтобы прихватить наконечник ими:

Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

Ну и потом прессую до упора.

Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

После этого отступаю и повторяю опрессовку ишо раз для красоты.

Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

Побалуемся?

Наконечники ТМЛ больших сечений и матрицы для опрессовки

Вот как это выглядит (25 и 50 квадратов)::

Опрессованные наконечники ТМЛ больших сечений

Я думал, что на больших сечениях будет тяжело прессовать. Как бы не так! Как я давил на ручки легко, так и давил. Прессу пофигу, что у тебя там зажато: 6 квадратов или 50. Мне это так понравилось, что я сейчас всё прессую только этим прессом и на ПК-16 забил совсем нафиг. Ну а дальше надо только одеть наконечники в термоусадку и получится чего-то типа такого (автоматы без крышек):

Пример подключения автомата TMax XT1 наконечниками ТМЛ

Собственно, для опрессовки этих проводов я и купил этот пресс.

7. Рабочий ножик.

Ну и ещё бонусом хочу рассказать о моём любимом ноже, который я когда-то нашёл в Леруа (сейчас они там не продаются) и на Рождественке на Митьках. Нож этот отлично лежит в руке, никуда не скользит и используется мною везде — подрезать, обрезать, надрезать.

Рабочий ножик для всех задач со сменными лезвиями и фиксацией

У этого ножа внутри стоит магазин со сменными лезвиями (можно зарядить 3-4 штуки). И эти лезвия можно быстро менять в автоматическом режиме.

Рабочий ножик для всех задач со сменными лезвиями и фиксацией

Для смены лезвия надо сдвинуть его до упора вперёд. Тогда железка, которая фиксирует лезвие, приподнимется и освободит лезвие. А дальше мы сдвигаем ручку до упора назад, и она подцепляет новое лезвие из магазина.

Выталкивание лезвия ножа для его замены

Ну и также есть винт, чтобы это лезвие зафиксировать.

Фиксация лезвия ножа

С этим ножом я тоже не расстанусь, потому что он покрывает все мои задачи. Когда лезвие закручено, то им можно пластик кроить без проблем! Закончил я этот пост в 04:31. Пойду спать!

Набор обжимных наконечников для многожильного провода

Периодически мне приходится пользоваться многожильными кабелями и даже некоторое время назад я делал обзор обжимного инструмента. Но вот к этому всему нужны и «расходники», т.е. собственно говоря наконечники, причем желательно не только разных диаметров, а и разных цветов, потому я и решил купить данный набор.

Вообще данный набор был куплен еще в конце прошлого года, стоил он тогда 14 долларов, а еще у меня завалялся последний купон 5/10, с которым в итоге вышло $8.99, что как по мне, довольно неплохо.

Справедливости ради, купил я его и как-то даже забыл что он у меня есть, но вот решил все таки написать.

Небольшое пояснение, для чего вообще надо обжимать многожильный провод.

Сам по себе многожильный провод удобен, но есть у него недостаток. Если надо зажать такой провод в клемнике, то со временем прижим может ослабнуть, а провод вырваться. Происходит такое чаще всего из-за деформаций провода, перелома отдельных жилок и т. п. Можно конечно перед монтажом залудить провод, превратив его в некое подобие моножилы, но припой со временем может немного усаживаться и в итоге мы опять получим плохой контакт, который будет греться тем самым еще больше размягчая припой.

Чтобы соединение было более надежным используют обжимные наконечники, они более прочные, не требуют паяльника для подготовки, а кроме того обычно помечены разноцветными изоляторами, что весьма удобно при монтаже.

Пришел набор в защитной пленке и дополнительном пакете, потому есть некоторая защита от того, чтобы не вылавливать мелкие наконечники по почтовому пакету.

На вид вполне аккуратная коробочка, отчасти из-за коробочки я также выбрал именно вариант набора, так как хранить все это добро в пакетиках не очень удобно, а так вышло «два в одном».

Спереди коробки присутствуют две защелки, а крышка крепится при помощи петель, а не имеет литую общую конструкцию, как это иногда бывает, за что от меня плюс производителю.

Весь набор рассортирован по 16 ячейкам разного размера в зависимости от размера и количества наконечников. Несколько штук все равно в процессе доставки перескочили на не предназначенные им места, что было быстро исправлено.

Всего в комплект входит 16 видов наконечников, общим количеством 2120 штук.

E0508 -22AWG — 0.5mm2 -(Orange) X 200pcs

E0508 -22AWG — 0.5mm2 -(White) X 200pcs

E7508 -20AWG — 0.75mm2 -(Blue) X 100pcs

E7508 -20AWG — 0.75mm2 -(Green) X 100pcs

E7508 -20AWG — 0.75mm2 -(Yellow) X 100pcs

E7508 -20AWG — 0.75mm2 -(Red) X 100pcs

E7508 -20AWG — 0.75mm2 -(White) X 100pcs

E7508 -20AWG — 0.75mm2 -(Black) X 100pcs

E1008 -18AWG — 1.0mm2 -(Yellow) X 200pcs

E1008 -18AWG — 1.0mm2 -(Red) X 200pcs

E1510 -16AWG — 1.5mm2 -(Red) X 200pcs

E1510 -16AWG — 1.5mm2 -(Black) X 200pcs

E2508 -14AWG — 2.5mm2 -(Red) X 150pcs

E2508 -14AWG — 2. 5mm2 -(Blue) X 150pcs

E16-12 -5AWG — 16mm2 -(Green) X 10pcs

E16-12 -5AWG — 16mm2 — (Red) X 10pcs

Если не учитывать варианты цвета, то получается 6 размеров

E0508 22AWG 0.5mm2 X 400pcs

E7508 20AWG 0.75mm2 X 600pcs

E1008 18AWG 1.0mm2 X 400pcs

E1510 16AWG 1.5mm2 X 400pcs

E2508 14AWG 2.5mm2 X 300pcs

E16-12 5AWG 16mm2 X 20pcs

При этом наибольшее количество приходится на наконечники для кабеля сечением 0.75мм.кв.

Я чаще использую провода сечением 0.5, 0.75, 1.5 и 2.5мм.кв, потому и был выбран этот набор. В комплект также входят наконечники под провод 1.0 мм.кв, но их можно использовать с «эконом» вариантом провода 1.5 мм.кв.

Исключением пожалуй является размер 16 мм.кв, который был в наборе. Этот размер в данном случае мне вообще кажется нелогичным в данном случае, ведь есть куда как более распространенные в быту 4 и 6мм.кв, куда пихать 16…

Какой обзор обходится без измерений, да почти никакой и в этот раз я также не делал исключений.

Подсчет, измерение размеров.

Раз уж я заговорил о количестве, то не лишним будет проверить, насколько заявленное соответствует реальности. Конечно я не буду пересчитывать все что есть в коробке и немного упрощу себе задачу.
Для начала взвесил десяток самых мелких наконечников, а затем высыпал на весы все что было в ячейке. В итоге получилось 10.86/0.61х10=178. правда я потом перепроверил, оказалось что 10 штук весят не 0.61, а 0.59 и результат 184 штуки, что прочем ненамного больше.
Таким же образом проверил наконечники под кабель 0.75мм, вышло — 5.99/0.65х10=92 шт.

Я не стал проверять все ячейки, а взял еще пару, решив в конце просто примерно понять на сколько меня «обвесили».

Наконечники под 1.5мм провод — 18.83/1.04х10=181 шт.

Ну и 2.5мм — 18.71/1.37х10= 136 шт.

Можно было бы конечно списать все на некорректный подсчет, но я ради эксперимента пересчитал наконечники 2. 5мм.кв и их вышло 137 шт при 136 расчетных и 150 заявленных. В общем на лицо недовес примерно 9-10%

И конечно размеры, сначала наружные.

1. 0.5 мм.кв

2. 0.75 мм.кв

3. 1.0 мм.кв

1. 1.5 мм.кв

2. 2.5 мм.кв

3. 16 мм.кв

Внутренние размеры. Из-за некоторой сложности измерения могут быть ошибки в сторону уменьшения, т.е. реальный размер больше.

1. 1.0 мм.кв

2. 1.5 мм.кв

3. 2.5 мм.кв

4. 16 мм.кв

Для небольшого теста я взял провода разного сечения и кримпер из этого обзора.

В эксперименте участвовали все наконечники кроме самых больших. Их я не тестировал не потому, что мне их жалко, как раз скорее наоборот, просто у меня дома банально нет провода подходящего сечения, максимум нашел 6мм.кв.

Так как сечение, указанное на проводе/кабеле не всегда соответствует действительности, то я просто подобрал провода с сечением наиболее близким к требуемому.

Обжимал по два наконечника одного размера с той лишь разницей, что для одного наконечника провод зачищал больше, для другого меньше, просто ради эксперимента.

Все наконечники обжались отлично, при этом я не скручивал предварительно жилы провода перед тем как надеть наконечник. Единственный провод, жилы которого пришлось предварительно немного скрутить, 2.5 мм.кв, остальные залезали и так.

Попытка сорвать наконечник с кабеля не увенчалась успехом, я лишь смог случайно стянуть с наконечника 2.5 мм изолятор. Кроме того один изолятор был найден в коробке.

Лично мне набор понравился, есть большой выбор наиболее ходовых размеров, довольно оптимальное количество и удобная коробка в комплекте.

Я не могу подтвердить, действительно ли наконечники медные. Если откусить наконечник с проводом, то на срезе цвет похож на цвет жил провода, кроме того наконечники не магнитятся.

Единственное нарекание к набору только в плане несоответствия заявленного и реального количества наконечников. Я выше писал, что по моим измерениям их примерно на 9-10% меньше, т.е. вместо 2120 штук реально имеем около 1900-1950.

Ну и небольшая придирка к тому, что зачем-то дали в комплекте 20 штук наконечников под провод сечением 16 мм.кв, лучше бы положили по паре десятков 4 и 6 мм.

На этом все, надеюсь что обзор был полезен.

Работа с проводом — learn.sparkfun.com

Введение

Когда кто-то упоминает слово «проволока», он, скорее всего, имеет в виду гибкий цилиндрический кусок металла, размер которого может варьироваться от нескольких миллиметров в диаметре до нескольких сантиметров. Провод может относиться как к механическому, так и к электрическому применению. Примером механического провода может быть Guy-wire, но в этом руководстве основное внимание будет уделено электропроводке.

Внутри многожильного провода

Электропровод — это основа нашего общества.В домах есть провода, по которым можно включать свет, топить печь и даже разговаривать по телефону. Провод используется, чтобы позволить току течь из одного места в другое. Большинство проводов имеют изоляцию, окружающую металлическую жилу. Электрический изолятор — это материал, внутренние электрические заряды которого не текут свободно и, следовательно, не проводят электрический ток. Идеального изолятора не существует. Однако некоторые материалы, такие как стекло, бумага и тефлон, которые обладают высоким удельным сопротивлением, являются очень хорошими электрическими изоляторами.Изоляция существует, потому что прикосновение к оголенному проводу может позволить току течь через тело человека (плохо) или непреднамеренно в другой провод.

Рекомендуемая литература

Вот несколько тем, которые вы, возможно, захотите изучить, прежде чем читать о проводе:

Многожильный или одножильный провод

Провод может быть двух видов: одножильный или многожильный.

Твердый сердечник

Сплошная проволока состоит из цельного куска металлической проволоки, также известного как прядь.Один очень распространенный тип сплошной проволоки — проволочная обмотка.

Сплошной провод различных цветов

Многожильный сердечник

Многожильный провод состоит из множества кусков сплошного провода, связанных в одну группу. Он намного более гибкий, чем сплошная проволока того же размера.

Многожильный провод различных цветов и размеров

Применение одножильных и многожильных проводов

Поскольку многожильный провод более гибкий, чем одножильный провод такого же размера, его можно использовать, когда провод необходимо часто перемещать, например, в руке робота.И наоборот, сплошной провод используется, когда требуется небольшое перемещение или его отсутствие, например, для создания прототипов схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть ее сквозь отверстия печатной платы.

Попытка использовать многожильный провод на макетной плате или металлическое сквозное отверстие может быть очень сложной задачей в зависимости от толщины, так как жилы хотят разделиться при вдавливании.

Совет: Пытаетесь подключить многожильные провода к винтовым клеммам, макетной плате или сквозным отверстиям? Попробуйте скрутить проволоку и залудить кончики.Ниже приведен пример шагового двигателя в Руководстве по подключению Stepoko. Концы провода выглядят довольно потрепанными с завода.

На изображении слева показаны скрученные жилы проволоки, скрученные примерно на 180 градусов по длине полосы. На изображении справа показаны луженые с пайкой провода. Нанесите излишки припоя, чтобы флюс подействовал, и снимите лишний припой вместе с утюгом, получив сплошной цилиндр из проволоки.

Имейте в виду, что паяное соединение (луженого наконечника) может сломаться под действием механического напряжения, а термоциклирование может привести к выходу из строя соединения.

Толщина проволоки

Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения силы тока, с которой провод может безопасно справиться. Калибр провода может относиться как к электрическому, так и механическому. В этом уроке будет рассмотрена только электрическая часть. Существуют две основные системы измерения толщины проволоки: американский калибр проволоки (AWG) и стандартный калибр проволоки (SWG). Различия между ними не важны для этого руководства.

Примерный масштаб проволоки разного калибра

Сила тока, который может пропускать провод, зависит от нескольких различных факторов, например, от состава провода, длины провода и состояния провода.Как правило, более толстый провод может пропускать больший ток.

Приблизительная толщина провода в соответствии с таблицей характеристик

Здесь, в SparkFun, мы обычно используем провод 22 AWG для создания прототипов и макетов. При использовании макета или печатной платы твердый сердечник идеально подходит, потому что он хорошо входит в отверстия. Для других прототипов / сборок, связанных с пайкой, многожильный сердечник — №1, просто убедитесь, что не пропускаете слишком большой ток через один провод. Он станет горячим и может расплавиться!

SparkFun поддерживает как одножильные, так и многожильные провода 22 AWG.

Нажмите, чтобы просмотреть больше вариантов проводов!

Однако есть возможность использовать проволочную обмотку 30 AWG , если вам нужно меньше.

Совет: Обмотка проводов была впервые использована для создания прототипов схем. В наши дни это встречается гораздо реже. Тем не менее, он по-прежнему полезен для подключения к маленьким контактам на компоненте поверхностного монтажа или печатной плате, проектах с ограниченным пространством или ремонте плат (например, «зеленый» ремонт проводов). Работа с толстым проводом? Обмотка проводов также полезна, когда сращивание толстой проволоки.Для получения дополнительной информации ознакомьтесь с руководством по созданию автомобиля с автономной мышью.

Как зачистить провод

Безопасные и надежные электрические соединения начинаются с чистого и аккуратного зачистки проводов. Очень важно снять внешний слой пластика, не повредив провода под ним. Если провод все же будет надрезан, соединение может оборваться или может произойти короткое замыкание.

Без вмятин и вмятин. Эти провода были зачищены

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов — это пара противоположных лезвий, очень похожих на ножницы.Есть несколько выемок разного размера. Это позволяет пользователю подбирать размер надреза в соответствии с размером провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, в том числе блокирующий механизм, эргономичная ручка и возможность нарезания шурупов.

Инструмент для зачистки проводов — 22-30AWG

В наличии

ТОЛ-14762

Это ваши простые, заурядные устройства для зачистки проволоки от Techni-Tool с удобной ручкой, что делает их доступным вариантом…

1

Инструмент для зачистки проводов — 20-30AWG

В наличии

ТОЛ-15220

Это более качественные устройства для зачистки проводов от Jonard Industries с удобной изогнутой ручкой, что делает их доступным вариантом…

1

Предупреждение: Многие устройства для зачистки проводов, которые можно найти в хозяйственном магазине, не зачищают провода малого калибра (от 22 до 30). Приступая к созданию прототипа, убедитесь, что у вас есть инструмент, способный снимать изоляцию 22 AWG и меньше. Возможность зачистить очень маленький провод 30 AWG (также известный как проволочная обмотка) является плюсом.

Хотя нож также может обнажить провода, он также может повредить провод, надрезая металл или разрезая его. Использование ножа для зачистки провода тоже очень опасно! Нож может легко выскользнуть и нанести серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся устройства для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубцов и сжимая ручку.Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя могут быть предусмотрены дополнительные функции для обрезки или обжима изолированных / неизолированных проводов.

Совет:
Саморегулирующийся инструмент для зачистки проводов также полезен для снятия оболочки с кабелей или одновременного снятия изоляции с нескольких изолированных проводов.

Примечание: Мы обнаружили, что саморегулирующийся инструмент для зачистки проводов очень полезен при модификации электрода EL. Просто поместите проволоку EL посередине зубьев и отрегулируйте ручку, чтобы уменьшить захват проволоки.При зачистке провода убедитесь, что коронирующие провода не находятся прямо под зубьями.
>

Инструмент для намотки проволоки

Если вы используете инструмент для намотки проволоки, чтобы обернуть проволоку вокруг булавки, в середине уже может быть встроенное лезвие для зачистки тонкой проволоки. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

В наличии

TOL-14915

Этот Wire Wrap Too наматывает, разворачивает и даже снимает проволоку соответствующего диаметра с помощью уникального встроенного лезвия для зачистки.

Зачистка провода ручным устройством для зачистки проводов

Просто отжав ручки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или желаемой длины, используя правильный вырез на инструменте, а затем слегка повернув его, изоляция будет снята.

Затем, потянув инструменты для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.

Зачистка кабельных проводов с помощью саморегулирующихся приспособлений для зачистки проводов

Специальные саморегулирующиеся устройства для зачистки проводов позволяют легко снимать оболочки и зачищать несколько изолированных проводов.В этом примере мы собираемся оголить кабель питания. Поместите конец кабеля между кусачками для резки проволоки. Когда все будет готово, сожмите ручки, чтобы отрезать конец кабеля.

Отверните пластиковую направляющую от головки и выдвиньте ее, чтобы отрегулировать длину отрезка проволоки. Переставьте пластиковую направляющую, когда вас устраивает длина провода. Для кабелей вы можете захотеть зачистить больше, чем рекомендуется.

Вставьте кабель между зажимами. При необходимости увеличьте / уменьшите натяжение зажима с помощью ручки натяжения по мере необходимости, в зависимости от кабеля и сечения провода.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубцами. При необходимости отрегулируйте натяжение губок с помощью ручки натяжения в зависимости от кабеля и размера провода.

Примечание: Обязательно проложите внутренние провода между зубцами левой челюсти, чтобы зачистить провода кабеля.

Когда закончите, ваши кабельные провода должны быть полностью зачищены!

Советы, уловки и подсказки

Важно, чтобы размер провода соответствовал правильной выемке в приспособлении для снятия изоляции. Если выемка будет слишком большой, провод не будет зачищен. Если выемка слишком мала, есть риск повредить провод. Использование выемки меньшего размера означает, что приспособления для зачистки будут закрываться слишком далеко, впиваясь в провод внизу. В случае многожильного провода инструмент обрезает внешнее кольцо провода, уменьшая общий диаметр провода и снижая прочность провода. Надрез в проволоке со сплошным сердечником сильно снизит прочность и гибкость проволоки. Вероятность обрыва проволоки при изгибе значительно возрастает.

Этот провод не был полностью зачищен, есть зазубрины и отсутствуют жилы

Если на проводе случайно образовалась зазубрина, лучший план действий — отрезать поврежденную часть провода и повторить попытку.

Как соединять провода

Подготовьте провод, зачистив концы проводов с помощью приспособления для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Пропустите термоусадочную пленку через один из проводов. Обязательно сдвиньте термоусадочную пленку с места сварки.

Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

Добавьте припой на провода. Старайтесь не оставлять паяльник на проводах слишком долго.Изоляция может расплавиться, обнажив больше проводов.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.

Тепло от паяльника Тепло от паяльной станции горячего воздуха

По завершении термоусадка должна проходить по оголенному проводу.

Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (иначе говоря, скрученная спираль) или в одном направлении.

Вы также можете попробовать зацепить и скрутить провода вместе в соединителе Western Union (он же Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.

Для продвинутых пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо.Это полезно при добавлении компонента (ов) (т. Е. Подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину вашего провода, удалите изоляцию с помощью ножа для хобби / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

Западный метод Т-образного сращивания, используемый для соединения 3 перемычек и 10 кОм; Резистор

Совет: Возникли проблемы со сращиванием проводов вместе или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, подобную той, которая встроена в специальный удлинительный кабель EL.

Как обжать электрический разъем

Электрический соединитель — это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами. Существуют сотни видов электрических разъемов. Разъемы могут соединять два отрезка провода вместе или подсоединять провод к электрическому зажиму.

Ниже приведены несколько типов разъемов. В дальнем верхнем левом углу у нас есть изолированный соединительный элемент для соединения двух концов проводов вместе. Справа разветвленный соединитель (он же лопата или разрезное кольцо) используется для подключения провода к винтовым клеммам, вставляя вилку в гнездо винтовой клеммы. Перед установкой терминала можно частично вкрутить винты. Кольцевые клеммы посередине также используются для подключения провода к винтовым клеммам. Кольцевая клемма обеспечивает более надежное соединение, однако перед установкой клеммы необходимо полностью вывернуть винт. В дальнем правом верхнем углу у нас есть лопаточный штекер (a.к.а. лезвие) . Они могут вставляться в гнездовой лопаточный соединитель (также известный как двойной обжим) , который показан справа внизу. В зависимости от конструкции и применения эти разъемы могут быть разных видов, например, с фланцевой вилкой или зажимным кольцом.

Изолированные соединители, вилочные, кольцевые, с наружной и внутренней лопаткой

Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан лопаточный разъем с внутренней резьбой 1/4 дюйма и 2,8 мм.

Вам необходимо, чтобы размер разъемов соответствовал размеру безопасного соединения. На изображении ниже показаны плоские гнездовые разъемы 1/4 дюйма, подключаемые к штыревым выводам микровыключателя.

Что такое обжим?

Слово «обжим» в данном контексте означает соединение двух металлических частей вместе, деформируя один или оба из них, чтобы удерживать другой. Деформация называется деформацией.

Металл деформирован, чтобы зажать провод и удерживать его на месте

Инструмент

Для обжима соединителя на проводе требуется специальный инструмент для обжимного штифта.В зависимости от обжимного штифта доступно несколько различных стилей обжимных клещей.

Инструмент для обжима трещотки

Лучший обжимной станок имеет встроенный храповик. Когда ручки будут сжаты вместе, это приведет к трещотке и не даст челюстям снова раскрыться. Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует, что приложено достаточное давление. Обжимные клещи этого типа также имеют широкую губку, чтобы покрыть большую площадь поверхности разъема.

Инструмент для обжима быстроразъемных соединений с трещоткой

В зависимости от размера соединителя тип «штампа» (то есть головки обжимного инструмента) будет иметь разный размер. Обжимной инструмент, представленный ниже, использует другую матрицу для обжима более мелких обжимных штифтов, которые вставляются в корпус штыревого разъема.

Инструмент для обжима обжимных штифтов с трещоткой

На изображениях ниже показаны провода разного калибра, обжатые для разветвленного разъема, и обжимной штырь для поляризованного разъема.

Вилочные соединители, обжатые для настенного адаптера Обжимной штифт обжимается перед вставкой в ​​пластиковый корпус
Ручной обжимной инструмент

Инструменты для ручного обжима

позволяют добиться почти тех же результатов, хотя от пользователя требуется гораздо больше бдительности. Обжимные клещи этого типа обычно менее прочные. При обжиме необходимо следить за тем, чтобы губки правильно выровнялись на разъеме.Несоосность приведет к менее желательному обжимному соединению. Со временем износ в результате нормального использования также может привести к тому, что челюсти разделятся и не закроются полностью. Как правило, достаточно сильно сжать его. Необычный инструмент для зачистки проводов, показанный ниже, можно использовать с быстроразъемными соединениями. Инструмент также можно использовать для обрезки проводов и зачистки проводов / кабелей.

Ручной инструмент для обжима саморегулирующегося устройства для зачистки проводов для изолированных и неизолированных лопаток

Хотя с саморегулирующимся устройством для зачистки проводов немного сложнее работать, чем с храповым механизмом, у него есть возможность зачистки, разрезания и обжима при быстром отсоединении.

Предупреждение! Плоскогубцы не для обжима! Также нельзя использовать молотки, тиски, плоскогубцы или плоские камни. Хороший обжимной пресс при правильном использовании сделает холодный шов между проволокой и корпусом соединителя. Если бы вы разрезали хорошо выполненный обжим пополам, вы бы увидели твердую форму провода и разъема. Использование неправильного инструмента не приведет к хорошему обжиму!

Почему требуется такой уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют собирать влагу, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагревание и в конечном итоге может привести к поломке.

Обжим быстроразъемного соединителя

Есть несколько аргументов за и против использования одножильного провода с обжимными соединениями. Многие считают, что обжатие провода с твердым сердечником создает в нем слабое место, что может привести к обрыву. Также существует большая вероятность отсоединения обжимного соединения с проводом с твердым сердечником, потому что провод также не будет соответствовать клемме. Если должен использовать провод с твердым сердечником, рекомендуется припаять провод на место после того, как вы его обжали.

Во-первых, необходимо выбрать провод правильного размера в соответствии с размером клеммы или наоборот. Предположим, что вы используете многожильный провод, чтобы он соответствовал обжатому соединению. Далее зачистите провод. Количество оголенного провода должно быть равно длине металлической гильзы на разъеме, обычно около ¼ дюйма или около того. Если зачищенный провод подходит к металлической части ствола с небольшим пространством или без него, разъем подходящего размера.

Хорошее соотношение длины проволоки к цилиндру

Затем следует вставить провод до тех пор, пока изоляция на проводе не коснется конца цилиндра.

Хорошо: проволока немного торчит за ствол

Затем провод и клемма вставляются в обжимной пресс. Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных зажимах. В качестве альтернативы, если обжимной пресс не имеет цветной маркировки, используйте метку калибра сбоку.

Терминал должен располагаться горизонтально цилиндрической стороной вверх.Затем инструмент удерживают перпендикулярно клемме и помещают на цилиндр, ближайший к кольцу (или другому типу соединения). Чтобы закончить обжим, инструмент сжимают со значительным усилием. Вообще говоря, «пережать» соединение практически невозможно.

После того, как обжатие завершено, провод и разъем должны по-прежнему держаться вместе, даже если их пытались разъединить с большим усилием. Если соединение можно разорвать, обжим был выполнен неправильно. Лучше, чтобы обжим вышел из строя сейчас, а не после того, как он был установлен в своем приложении.Ниже представлена ​​военная таблица технических характеристик обжимных соединений.

Совет: Если провод не входит в цилиндр или слишком ослаблен, значит, был выбран неправильный размер и тип провода или разъема. При необходимости можно добавить пайку между проводом и разъемом. Однако правильно обжатые провода образуют газонепроницаемое холодное соединение и не требуют пайки.

Имейте в виду, что добавление припоя увеличивает нагрузку на соединение из-за механических вибраций и термоциклирования, вызывая разрушение соединения.Пайка также может увеличить сопротивление стыка. Для приложений с низким энергопотреблением пользователи не должны заметить существенной разницы.

Совет: В зависимости от области применения два провода можно обжать вместе в одном обжимном соединителе. Вам нужно будет убедиться, что объединенный диаметр провода подходит для обжимного соединения, а обжимной разъем способен выдерживать ток, заданный в проекте.

На изображении ниже показаны два провода с загнутыми лопатками для средних соединений. В этом случае обжатые провода использовались для подключения нескольких устройств к земле.

Обжим обжимного штифта

Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть сконструирован таким образом, чтобы он помещался в пластиковый корпус. Вместо того, чтобы обжимать провод цилиндром, соединитель может иметь две защелки (т. Е. Крылышки) для обжима провода и его изоляции. Дополнительные выступы для обжима изоляции обеспечивают разгрузку от натяжения.Обжимной штифт может также иметь фиксирующий язычок и концевой упор, когда штифт вставлен в пластиковый корпус.

Обжимной штифт, вырезанный из катушки для поляризованного разъема Пластиковый корпус для поляризованного разъема

Один из примеров можно найти в предварительно заделанных перемычках премиум-класса. Они используются для подключения к печатным платам с контактными площадками 0,1 дюйма PTH. Ниже представлено изображение нескольких обжатых контактов перед их вставкой в ​​пластиковый корпус.Слева находится обжимной штифт для установки в поляризованный корпус. В центре находится контактный штифт, который используется для сопряжения с штифтом справа.

Процесс немного более утомительный, так как вы работаете с меньшими контактами. В зависимости от вашего уровня опыта это может занять много времени. Однако пользователи могут создавать нестандартные длины проводов и кабелей для проекта.

Сначала отрежьте и зачистите кусок проволоки. Убедитесь, что калибр провода соответствует характеристикам обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как рекомендовано в таблице данных обжимного штифта.После извлечения обжимного штифта из металлической полосы совместите жилы провода с проводящим язычком, а изолятор — с выступом изолятора, чтобы проверить, соответствует ли провод спецификациям обжимного штифта.

Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента. Возможно, вам придется загнуть язычки изолятора внутрь, чтобы они подошли. Мы будем использовать большую челюсть.

Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу.Если присмотреться, на одной стороне губки вырезаны две полуцилиндрические канавки, а на другой — одна канавка. Сторона с двумя канавками будет использоваться для обжима лапок. Кроме того, половина матрицы утоплена под язычок изолятора.

Обжимной инструмент с трещоткой, вид сбоку Крупный план обжимного инструмента с двумя канавками и матрицей с углублением для выступа изолятора

Предупреждение! Если вы вставите обжимной штифт неправильно, обжимной инструмент с храповым механизмом не будет в достаточной степени обжимать язычки.В результате провод может не полностью проходить со штифтом, и штифт будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно будет перевернуть предохранительный фиксатор чуть выше ручки.

Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам потребуется отрегулировать обжимной штифт так, чтобы его изолятор находился заподлицо с матрицей.

Когда будете готовы, медленно сожмите ручки еще больше, чтобы продолжить обжимать язычки.Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный фиксатор прямо над ручкой. Продолжайте сжимать ручку до тех пор, пока трещотка не освободится автоматически, чтобы завершить обжим.

Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на гофрированные язычки. Вы должны увидеть что-то похожее на гофрированные булавки внизу. При необходимости вам может потребоваться снова вставить штифт обратно в губки, чтобы в достаточной степени обжать язычки. Обжимной штифт в дальнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.

Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый гнездовой штифт был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпадает с отверстием в пластиковом корпусе.

По окончании провод должен защелкнуться в соответствующем гнезде. Ниже приведены несколько обжимных контактов в соответствующих корпусах. В крайнем левом углу у нас есть обжимные контакты, используемые для поляризованного разъема 1×2 «Molex». Два справа с черным корпусом — это пример гофрированных контактов, используемых со стандартным 0.1-дюймовые разъемы. Наконец, гофрированные контакты в красном корпусе используются для разъема JST RCY.

Обычные ошибки

Ниже приведен список типичных ошибок при опрессовке быстроразъемных соединений и обжимных штифтов. Мы будем использовать быстрое отключение для демонстрации.

Разъем неправильного размера для провода или провод неправильного размера для разъема.

Плохой обжим. Разъем был слишком мал для выбранного калибра провода.

Будьте осторожны, чтобы не снять слишком много изоляции.

Слишком много изоляции снято, слишком много оголенного провода

Также стоит упомянуть, что, хотя это и не обязательно опасно, проволока не должна выходить слишком далеко за ствол. В этом случае рекомендуется обрезать проволоку.

Излишки оголенного провода следует обрезать

Внимание! Помните, что для проволочной обмотки используется небольшой калибр. Хотя это идеально подходит для проектов, в которых мало места для работы, он не может справиться с большой мощностью из-за толщины провода.

Зачистите провод 30 AWG, вставив его между лезвиями инструмента для намотки проводов. Потяните за провод, чтобы удалить изоляцию.

Обязательно зачистите достаточно провода, чтобы обернуть его вокруг клеммы для надежного соединения. Около 1 дюйма должно быть достаточно.

Вставьте оголенный провод в отверстие сбоку. Убедитесь, что провод вставлен на сторону с надрезом, и поместите провод в надрез вдоль стороны цилиндра.

Вставьте провод в контакт разъема (a.к.а. Почта). В этом случае на мини-макетной плате использовались штыревые контакты заголовка.

Примечание: Штыри разъема с внутренней резьбой можно скручивать с помощью инструмента для намотки проволоки и проволоки. Рекомендуется обернуть провод вокруг штырей вилки разъема.

Поверните инструмент по часовой стрелке, чтобы начать наматывать провод на квадратный штифт жатки. Другой рукой прижмите провод и штыри жатки. Продолжайте вращать инструмент так, чтобы вся зачищенная проволока обернулась вокруг штифта.

Снимите инструмент со шпильки.По завершении изоляция провода должна начинаться с нижней части штифта. Для более прочного и безопасного соединения добавьте припой между проводом и контактом.

Если вам требуется больше соединений на одном и том же контакте, оберните больше проводов вокруг верхней части первого соединения и повторите шаги, описанные выше. Сумма, которую вы можете укладывать, зависит от длины штифта жатки. Попробуйте использовать инструмент для намотки проводов, чтобы обернуть провода вокруг разъемов микроконтроллера, светодиода или резистора для прототипирования.

Удаление витых проводов

Если вам нужно отсоединить провод от штифта, просто используйте другой конец инструмента и поверните его против часовой стрелки.

Освободив проволочную обертку, оттяните провод от штифта.

Управление проводкой

Скручивание проволоки в оплетку

Это хорошая идея, чтобы заплести длинные провода, которые используются в проекте.Есть несколько преимуществ скручивания проводов вместе:

  • поддерживает организацию проекта
  • предотвращает вытягивание проводов от движущихся частей
  • усиливает связь

Ниже приведен пример плетения четырех соединительных проводов вместе для неадресуемого светодиода. Чтобы заплести провода, скрутите пару проводов обеими руками против часовой стрелки между указательным и большим пальцами. В этом случае сначала скручивали зеленый и красный провода.

Скрутите вторую пару проводов против часовой стрелки.

Скрутите пары проводов по часовой стрелке.

После завершения, провода в вашем проекте станут управляемыми и более простыми в обращении. Ниже приведены несколько примеров использования плетеной проволоки в проектах.

Рукава и канатные дороги

Гильзы и кабельные держатели также полезны для дополнительной защиты соединения от движущихся частей. На изображении ниже показаны незакрепленные провода на Shapeoko.

Ниже приведены изображения проводов внутри рукава и держателя кабеля для защиты.

Электромонтажный комплекс

Иногда полезно маркировать провода с помощью стикеров, ленты или маркеров, чтобы отслеживать соединения с использованием провода одного цвета, сложной проводки и для устранения неполадок в проектах.

Маркированные провода от micro: arcade kit

Советы: Дополнительные идеи можно найти по ссылкам ниже.

Правильная обжимка электрических клемм — ключ к успеху

Как и все, что вам нужно сделать в вашем магазине, наличие подходящего инструмента для работы и его правильное использование очень важно при обжиме электрических клемм.

Рассказывают, что люди использовали молотки, плоскогубцы и даже тиски для обжима электрических соединений. Эти подходы могут привести к проблемам с плохой электропроводностью, разрывом провода, коррозией и многим другим.

Чтобы ваши электрические соединения были надежными и долговечными, ключевым моментом является качественный обжимной пресс.Дешевые обжимные устройства изгибаются и отклоняются под давлением, что приводит к смещению обжима, обеспечивающему недостаточное давление в точке обжима. Хороший обжимной пресс при правильном использовании обеспечит качественное электрическое и механическое соединение между проводом и корпусом терминала.

После того, как вы выбрали правильный обжимной пресс для работы, добиться успешного обжима будет легко, если вы выполните четыре простых шага:

  1. Выберите клемму, подходящую для приложения и используемого размера провода.
    Чтобы выбрать правильный терминал, задайте несколько вопросов:
    • Являются ли погода или влажность фактором?
    • Это приложение связано с движением и вибрацией?
    • Я хочу подключить несколько проводов?
    • Нужно ли мне подключать провода разных размеров и сечений?
    • Является ли использование горелки или теплового пистолета проблемой в этом приложении?
    • Есть ли у меня подходящие инструменты для выполнения этого подключения?
  2. Зачистите провод до нужной длины.
    Спланируйте длину полосы так, чтобы не менее 1/32 дюйма провода выступало из конца цилиндрической клеммы (только клеммы с открытой цилиндрической головкой).
  3. Выберите правильное гнездо для обжима для используемой клеммы и размера провода.
    Большинство обжимных инструментов помечены цветами и номерами, чтобы определить правильные гнезда для обжима.
  4. Выполните обжим.
    Обязательно поверните терминал так, чтобы язычок находился на уровне гнезда для обжима. Если вы обжимаете клемму с нейлоновой изоляцией с помощью изоляционной рукоятки, обожмите второй раз расширяющийся цилиндр изоляционного корпуса (или используйте обжимной инструмент с храповым механизмом, который обеспечит и то, и другое одновременно).

Даже если у вас есть качественные компоненты, неудачный обжим резко снизит надежность электрического соединения, что приведет к простою и потенциально опасным ситуациям.

Если вам нужна помощь в поиске подходящего обжимного устройства или других компонентов для ваших электрических нужд,

Как правильно использовать обжимные клеммы

Электрические проблемы — одна из самых сложных проблем, которые нужно отследить в автомобиле. Часто проблема носит прерывистый характер, когда иногда схема работает, а иногда нет, что означает, что вы должны иметь возможность отследить проблему, пока она не работает.Чаще всего эти проблемы возникают из-за плохого соединения. Как только вы обнаружите проблему, вам нужно ее исправить.

Отремонтировать провода можно двумя способами — припаять и обжать клеммы. В некоторых сценариях требуется обжать клеммы проводов, например модульные клеммные соединения и съемные клеммы, в то время как другие можно обрабатывать любым способом. Пайка обычно является лучшим методом соединения двух проводов, но это не всегда возможно. Обжимные клеммы очень полезны при длительном ремонте, но они плохо отзываются о них из-за постоянной неправильной установки.Существует несколько различных типов обжимных клемм, для которых требуются разные инструменты, и они всегда должны быть опломбированы. Мы составили список советов по опрессовке проволоки. Используйте их, и вы никогда не ошибетесь.

Правильный инструмент для работы

Обжимные инструменты Cheapo хороши только для образования пузырей крови, они не используются для настоящих обжимов проводов. Хороший набор инструментов для обжима изолированного / неизолированного провода обойдется вам всего в 15-20 долларов и прослужит вам вечно.Для специализированных терминалов, таких как блоки Weather / Metri, вам понадобится специальный инструмент для обжима. Они более дорогие, но вы можете купить универсальный инструмент со сменными матрицами, который будет работать со всеми типами терминалов.

Различные ручные инструменты для электромонтажа имеют решающее значение для правильного выполнения работы. Слева — обжимные клещи Metri-pack / Weather-pack (2 комплекта), изолированные и неизолированные обжимные устройства, универсальный инструмент.

Один размер НЕ ПОДХОДИТ ко всем

Существует правильный размер для каждого калибра проволоки и подходящая матрица для обжима.Изолированные клеммы выбираются по размеру и цвету изоляции.

Красный — калибр от 22 до 16

Синий — калибр 16-14

Желтый — калибр 12-10

Для любого провода калибра более 10 требуется неизолированный зажим. Эти клеммы обычно поставляются со съемной силиконовой изоляционной втулкой, но не всегда.

Слева — 1/0, 4 га, 10-8 га, желтый, синий, красный.

Практика безопасного снятия изоляции

Для снятия изоляции с провода требуется пара хороших приспособлений для зачистки проводов.Некоторые стриптизерши требуют, чтобы вы протянули через них провод, в то время как другие выполняют всю задачу одним движением. Автоматические съемники работают очень хорошо, но они немного дороже, начиная с 25 долларов, а недорогой набор съемников стоит около 10 долларов. Ключ к хорошей заделке — это ровно достаточное количество провода в обжиме, не слишком много и не слишком мало. Конец проволоки должен быть заподлицо или слегка расширен через конец обжима. На некоторых клеммах есть ограничитель для провода, используйте его в качестве ориентира.Изоляция должна касаться задней стороны цилиндра зажима (внутри изоляции, если используется изолированный зажим), на обоих концах гильзы не должно быть оголенных проводов.

Пара автоматических стрипперов — лучший выбор для идеального стриптиза.

Go All In

Не оставляйте отставших от терминала. Убедитесь, что весь провод входит в клемму. Самый простой способ сделать это — сделать пару скручиваний провода после снятия изоляции.

Убедитесь, что нет свободных жилок провода вне изоляции или обжима клемм.

Нет полумеров

Полностью обжат, но не перегибайте. Пережать клемму сложно, но возможно, и в результате металл разорвется пополам. Самая большая проблема — это полуобжим, когда цилиндр обжима сжимается, но недостаточно, чтобы вставить провод. Результатом этого является неплотное соединение, которое вызовет всевозможные головные боли, и провод может даже выйти, что может быть опасно, если на провод подано питание.Это отличный способ вызвать пожар. Всегда проверяйте обжим, дергая за провод и клемму. Если он двигается, отрежьте его и сделайте это снова.

Ориентация

Только одна сторона обжима должна быть сжата, а какая сторона зависит от клеммы. Для открытых терминалов, таких как погодные терминалы или терминалы Metri-pack, открытые ножки обжимаются. Для всех клемм цилиндрического типа, которые образуют полный круг, углубление обжима идет на сплошную сторону, а НЕ там, где встречаются два конца.

Убедитесь, что провод полностью обжат в клемме.

В случае сомнений используйте большой молоток

Провода малого диаметра до 8-го калибра легко обжимаются плоскогубцами. Как только вы приобретете калибр 4 и больше, вам понадобится лучшее решение. Провода 4-го калибра и 1/0 используются в автомобилях для подключения аккумуляторной батареи и заземления, а также для некоторых пользовательских стерео и электронных приложений. Вы можете приобрести специальный штамп, который устанавливает обжим с помощью молотка, но есть другой способ добиться этого, используя молоток и пробойник. Это тот же основной принцип, но без специального инструмента.Лучше всего использовать обжимной инструмент большого калибра, так как он имеет наименьший риск раздробления пальцев, но молоток и пробойник помогут вам исправить положение.

Пломба!

Хотя это не критично для работы, герметизация обжимных клемм является хорошей идеей, особенно если соединение открыто для элементов. Со временем открытый металл подвергнется коррозии, нарастая сопротивление, что приведет к разрыву цепи. Незапечатанные обжимные соединения имеют срок службы около 10 лет. Для герметизации клеммы используйте изоленту хорошего качества, термоусадочную или жидкую изоленту.

Используйте качественную изоленту 3M Super 33 или жидкий электроизолирующий герметик, чтобы не допустить попадания влаги и электричества.

Хорошая обжимка прослужит долго, но плохая обжимка всегда в конечном итоге приведет к появлению уродливой головки и, как правило, оставит вас на обочине дороги. Выполняйте работу правильно, используя правильные инструменты и правильный процесс, чтобы вам больше не приходилось делать это позже. Если вам нужна дополнительная помощь, посетите местный магазин автозапчастей NAPA.

Ознакомьтесь со всеми инструментами и оборудованием , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта.Для получения дополнительной информации об обычных обжимных клеммах поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Как сделать качественное обжимное соединение: 6 шагов (с изображениями)

Дополнительная информация
Немного науки и контроля качества

Терминал можно обжать как сверху, так и снизу;

Системы обжима предназначены для уплотнения жил проволоки до заданного уровня, так что между жилками не остается никаких промежутков (зазоров).Это предотвращает попадание влаги и кислорода в обжим и, следовательно, предотвращает возникновение коррозии. Если это сделано правильно, пайка задней части обжима (как рекомендуют некоторые) не повлияет на коррозионную стойкость соединения, так как для припоя не останется места. В конечном итоге процесс обжима направлен на деформацию проволоки и обжим до заданного уровня, устранение зазоров, а также на холодную обработку проволоки до заранее определенного уровня.

Недостаточная обжимка, которая может быть достигнута с помощью неправильного инструмента или матрицы для обжима, без циклического полного закрытия инструмента, с использованием инструментов типа плоскогубцев или неправильного выбора обжима и проволоки, эти промежуточные пространства останутся открытыми, что приведет к попаданию влаги и кислород поступает, что в конечном итоге приводит к коррозии и, следовательно, к образованию соединения с высоким сопротивлением или механическому разрушению. В случае недостаточной обжима соединение также будет иметь пониженную механическую прочность и на крайнем уровне будет вырываться с очень малым усилием. Хотя прочность соединения на разрыв не является идеальным тестом (из-за проблем с чрезмерным обжимом, описанных ниже), это обычный тест, который быстро применяется в заводских условиях и, следовательно, обычно используется в качестве проверки контроля качества.

Чрезмерное обжатие соединения может иметь столь же плачевные результаты — в крайних случаях наложенное напряжение на провода может привести к полному выходу из строя, что, вероятно, очевидно.Менее очевидная проблема — это повышенная чувствительность к усталости, которая возникает в местах с вибрацией, где отказ может не проявляться в течение некоторого времени. Этот тип отказа аналогичен тому, что происходит, когда вы продолжаете сгибать скрепку — материал затвердевает, а затем в конечном итоге выходит из строя. Избыточный обжим труднее обнаружить, поскольку простой тест на растяжение не обязательно решит проблему, из-за этого, как правило, используются другие методы контроля качества, хотя ни один из них не является практичным для домашнего мастера;

Микрошлифование — это разрушающий тест, который является единственным полностью определенным методом определения качества обжима. Поэтому он часто используется в промышленности для обеспечения правильности проектирования / калибровки и настройки оборудования для обжима, где могут быть взяты образцы. взяты и проанализированы.Процесс состоит из прорезания гофрированного соединения через гофрированный участок, монтажа и полировки профиля, а также осмотра и измерения с помощью микроскопа. Критерии хорошего соединения в основном заключаются в том, чтобы определить, произошло ли правильное уплотнение, т. Е. Отсутствие пустот, включений посторонних веществ или оксидов и приблизительно шестиугольные участки гофрированных жил проволоки.

Испытания на растяжение — это может быть легкое подергивание соединения вручную, но в производственной среде обычно используется откалиброванный тестер для приложения силы до тех пор, пока соединение не выйдет из строя, с учетом достигнутого усилия текучести. Это может быть быстрая проверка в процессе, которая обнаружит недостаточный обжим, но не обязательно чрезмерный обжим.

Высота обжима — измерение высоты оконечного провода в зоне обжима является хорошим методом контроля качества, так как оно является неразрушающим и позволяет легко определить как чрезмерный, так и недостаточный обжим.

Усилие обжима — многие автоматические обжимные инструменты измеряют силу, прилагаемую во время процесса обжима. Это еще один надежный метод определения качества обжима, и его преимущество заключается в том, что это проверка в процессе — нет необходимости останавливать машины или удалять образцы.

Пайка — вы можете увидеть рекомендации по пайке обжимов в другом месте. Нет необходимости паять какие-либо опрессовки. Фактически, это может снизить надежность обжима. Обжимные устройства предназначены для контроля изгиба кабеля в точке входа. Пайка может сделать соединение жестким и привести к преждевременному выходу из строя.

Эзотерические инструменты — Из-за опасности чрезмерного обжима, описанного выше, и сложности его обнаружения, я настоятельно не рекомендую использовать молотковый инструмент или что-либо еще, не предназначенное специально для этого типа обжима.Это включает в себя зажатие в тисках, сдавливание в тисках с гвоздем до углубления, использование плоскогубцев, удары молотком или любой другой жестокий метод, который может прийти в голову. Вы можете получить приемлемый результат, но очень высок риск, что вы не получите этого, и сустав выйдет из строя преждевременно.

Дополнительная литература
К сожалению, широко доступной информации по технологии обжима очень мало, и, безусловно, лучшая книга в настоящее время не издается;

Справочник по электрическому соединителю

: технологии и приложения (серия электронных корпусов и межсоединений), Роберт С. Мрочковски, ISBN 978-0070414013

Однако большинство крупных производителей обжима выпускают своего рода руководство, следующие хорошие примеры. Другие доступны;

http://tooling.te.com/pdf/US_crimpposter.pdf
http://tooling.te.com/europe/pdf/crimp-connections-english-german-3-1773444-1.pdf
http: //www.molex.com/pdm_docs/ats/TM-638000029.pdf
http://www.molex.com/pdm_docs/ats/TM-640160065.pdf

Как правильно обжать провода и клеммы

Я разместил картинку ниже на нашей странице в Instagram и Facebook сегодня утром…

Первые комментарии в значительной степени прибиты…


Можем ли мы победить мертвую лошадь? Я имею в виду, это просто базовая проводка, верно? Видимо, в этом коне с плохой проводкой еще осталось немного жизни… Прикончите его!

Ваши электрические соединения выглядят так? Если так, продолжайте читать, мы исправим вас!

* Посмотрите на этот беспорядок.Я имею в виду, просто посмотри на это … Заставляет задуматься, почему это не сработало, а? Припаять все клеммы, обжатые шлакоблоком и старым деревом, просто ужасно… Чувак испортил свою систему зажигания за 600 долларов — не позволяйте этому случиться с вами!


Этот будет настолько простым, что вы удивитесь, почему вы сделали это раньше .

Необходимых инструментов:

Клещи для обжима с храповым механизмом RMStator

Кусачки / стрипперы хорошего качества

Различные провода и клеммы

* СЕЙЧАС В нашем магазине! Clicky Clickity Нажмите здесь:


Давайте рок!

Электропроводка — самая большая проблема, которую мы видим на этих велосипедах, вы, вероятно, заметили ее на своей машине, будь то предыдущий владелец, ваша собственная работа, а иногда (к сожалению) даже профессиональные магазины.Мы не будем вдаваться во все плюсы и минусы Solder Vs Crimp — вы можете изучить 200 мнений по этому поводу в Интернете. Все, что я знаю, это чертовски близко, чтобы правильно паять грязный обжимной элемент…

Я обнаружил эти плоскогубцы некоторое время назад, RMStator отправил нам набор для тестирования и использования в нашем магазине. Они также использовались Pandemonium Customs, и вскоре они будут опубликованы в журнале Cycle Source. Они улучшили мою игру обжима с «Ммм, подержит, может, я добавлю немного припоя» на «Ого, это похоже на фабрику!» — они ТАК хороши…

Я настоятельно рекомендую использовать металлолом и клеммы из гаража, магазина и т. Д. И привыкнуть к ним.Они не являются сложными, но вы не хотите, чтобы первый испорченный вами обжим оказался на вашем труднодоступном месте, входящем в наши системы CDI или PMA. Практика ведет к совершенству, и вы, вероятно, сможете добиться этого всего за несколько попыток.

* Вы заметите, что я написал, какая сторона является стороной «Проволока», карандашом на моих плоскогубцах. Упрощает запоминание, поскольку другая сторона предназначена для терминалов

Многие ошибаются в том, что слишком сильно снимают изоляцию с провода.Снимайте только то, что вам нужно. При необходимости создайте макет терминала, который вы планируете использовать, и отметьте его маркером, как вы увидите, как это сделал я ниже:

Вышеупомянутый зажим имеет механическую обжимку как на изоляции, так и на медной проволоке. Я очень предпочитаю эти типы терминалов. Они включены в наши системы CDI и PMA.

Сделано для вас, чтобы вы получили представление. Дальнейшее превышение этого значения на любом терминале является слишком большим и может вызвать проблемы с непрерывностью при использовании.

Быстро отметьте острым маркером, какую часть изоляции я хочу переместить.

Зачистите изоляцию с помощью ножниц / ножниц. Вот где пара хороших инструментов стоит дополнительных денег. Вы можете видеть, что мы оставили изоляцию там, где будет больший обжим

Вставьте клемму в клещи с трещоткой, как показано выше. Возможно, вам придется немного подправить вкладки на самом терминале, они производятся серийно и не всегда идеально подходят.Слегка сожмите плоскогубцы ровно настолько, чтобы удерживать клемму на месте.

Со стороны «провода», которую мы ранее пометили, проденьте провод на место. Визуально убедитесь, что изоляция провода и медные жилы находятся на нужном месте на клемме. Сфотографировать непросто, но вы можете довольно легко увидеть пик и сказать, где они должны быть.

После того, как вы сожмете плоскогубцы до высвобождения, у вас должен остаться зажим / обжим, который выглядит вот так… Не слишком потрепанный.Я мог бы оставить чуть больше Copper Strand выставленным, этот был достаточно ровным, чтобы не показываться на фотографиях. * ЕСЛИ вы хотите добавить припой, просто нанесите мазок на конец медной жилы там, где вы хотите, а не на всю клемму и не расплавьте изоляцию.

Вот и все … Ниже я покажу несколько различных клемм и зажимов. Некоторые из них есть в наших системах CDI и PMA, поэтому, если вам нужна ссылка, это хорошее место для поиска. Остальные — просто случайные терминалы, которые я нашел в магазине:

Изолированные клеммы? Нет проблем…

Погодостойкие клеммы? Также без проблем…

Эти тонкие терминалы погодостойкого типа в наших системах CDI? Легко и без повреждения терминала или нарушения соединения.

Выглядит просто, правда? Это потому, что это так!

Теперь они есть в нашем магазине, что упрощает поиск необходимых инструментов для правильной работы…

Как всегда, большое спасибо за вашу поддержку! Мы любим эту работу, узнаем все больше и больше с каждым днем ​​и передаем это вам, ребята…

Хью Оуингс

Хьюз ХэндБилт

Интернет-магазин обжимных клемм

| Future Electronics

Что такое обжимной терминал?

Обжимной зажим представляет собой электрическое соединение без пайки и используется для заделки многожильного провода путем вставки зачищенного конца провода в часть зажима. Затем этот зажим сжимается вокруг провода, что делает его газонепроницаемым. Обжимные соединения цилиндрического типа имеют овальную форму, тогда как в обжимных соединениях с открытым цилиндром обжимаемый участок имеет V- или U-образную форму.

Типы обжимных клемм

Существует несколько различных типов обжимных клемм. В Future Electronics мы предлагаем многие из наиболее распространенных типов, классифицированных по стилю, калибру проводов, размеру, типу и типу упаковки. Параметрические фильтры на нашем веб-сайте могут помочь уточнить результаты поиска в зависимости от требуемых характеристик.

Самыми распространенными размерами калибра проводов являются AWG 16-14, AWG 22-16 и AWG 22-18. Мы также производим обжимные клеммы с калибром проводов до AWG 26-22. Доступно несколько типов, включая типы розетки, кольца и лопаты.

Обжимные клеммы от Future Electronics

Компания Future Electronics предлагает полный набор обжимных клемм от нескольких производителей, которые можно использовать в качестве электрических обжимных соединителей или кабельных обжимов, обжимных штифтов или любых других типов обжимных клемм.Просто выберите одну из технических атрибутов обжимных клемм ниже, и ваши результаты поиска будут быстро сужены в соответствии с вашими конкретными потребностями в области применения обжимных клемм.

Вы можете легко уточнить результаты поиска по продукции для обжимных клемм, щелкнув ниже предпочитаемую марку обжимных клемм в нашем списке производителей.

Применения для обжимных клемм:

Обжимные клеммы позволяют легко подсоединять провода к винтовым клеммам, быстроразъемным клеммам / клеммам с лопаткой / быстрым подключением, сращиванию проводов и различным типам комбинаций.

Выбор правильной обжимной клеммы:

Когда вы ищете подходящие обжимные клеммы, вы можете фильтровать результаты по различным атрибутам с помощью параметрического поиска FutureElectronics. com: по стилю (полностью изолированный, неизолированный, неизолированный) сопрягаемый конец изолирован,…), тип (цилиндр, лопата, выступ,…) и калибр провода (AWG 1/0, AWG 16-14, AWG 22-16, AWG 22-18,…), и это лишь некоторые из них. Вы сможете найти подходящий электрический разъем для обжима, обжимные штифты, кабельные обжимы и другие клеммы для обжима.

Обжимные клеммы в упаковке, готовой к производству, или количество для НИОКР

Если необходимое количество обжимных клемм меньше полной катушки, мы предлагаем клиентам многие из наших продуктов в трубках, лотках или отдельных количествах, которые помогут вам избежать ненужных излишек.

Кроме того, Future Electronics предлагает своим клиентам уникальную программу складских запасов, предназначенную для устранения потенциальных проблем, которые могут возникнуть из-за непредсказуемых поставок продуктов, содержащих необработанные металлы, и продуктов с длительным или нестабильным сроком поставки.Поговорите с ближайшим отделением Future Electronics, чтобы узнать больше о том, как избежать возможного дефицита.

Как обжимать провода

Обжим — это распространенный метод прижатия клеммы к проводнику без использования пайки. Если все сделано правильно, обжим создает механически прочное соединение, устойчивое к коррозии, газу и жидкостям.

Если вы когда-нибудь прижимали клемму к проводу, то знаете, что это не самая гламурная задача. Казалось бы, просто, все, что вам нужно сделать, это зачистить провод, надеть клемму на конец, схватить ближайший инструмент и зажать, пока клемма не останется на проводе.Верно?

Не совсем так.

Один плохой обжим может привести к серьезным сбоям оборудования, что приведет к длительным диагностическим испытаниям и дорогостоящему ремонту.

Мы собрали три простых шага для получения идеального обжима:

  1. Подготовка
  2. Обжим
  3. Осмотреть

Выполните следующие действия, и вы убедитесь, что плохие обжимы и слабые соединения не помешают вашим проектам.

Как обжать клеммы за 3 шага

Шаг 1: Подготовка

Не пропустите подготовку! Подготовка настраивает ваш обжим на успех.Начните с использования подходящего инструмента для зачистки проводов, чтобы зачистить провод.

Не все клеммы созданы одинаковыми, поэтому мы рекомендуем уточнить у производителя клеммы рекомендуемую длину полосы для клеммы.

Настройте инструмент соответствующим образом и зачистите провод.

После снятия изоляции с внешней оболочки убедитесь, что жилы проводов не порезаны и не порезаны — это может снизить допустимую нагрузку на проводник и сократить срок службы соединения.

Шаг 2: Обжим

Основным преимуществом обжима является то, что он устраняет необходимость в пайке проволоки, что сокращает время установки. Это сокращение времени очень важно на сегодняшнем рынке, где время имеет существенное значение, и все меньше технических специалистов просят обслуживать все больше и больше оборудования. Кроме того, паяные соединения хрупкие и склонны к выходу из строя из-за постоянной вибрации, чего можно ожидать в суровых условиях окружающей среды.

Чтобы обеспечить плавность обжима, используйте инструменты, рекомендованные производителем клемм.У вас может возникнуть соблазн схватить любой инструмент, который окажется в пределах досягаемости, но каждый производитель проектирует свои клеммы так, чтобы их можно было опрессовать с помощью определенного набора инструментов. Использование неподходящих инструментов может привести к несоответствию обжима указанным спецификациям и стать причиной потенциальной поломки.

Многим клиентам нравится использовать обжимные инструменты с храповым механизмом, потому что они обеспечивают тактильную обратную связь, чтобы вы знали, когда клемма обжима полностью сжата. Обжимные инструменты с храповым механизмом также обеспечивают надлежащий обжим, предоставляя цветовую маркировку и визуальное подтверждение того, что вы используете правильную полость для калибруемого провода, который вы обжимаете.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
