Обжим клемм проводов как делать: Обжим изолированных, кольцевых, вилочных наконечников и клемм

Обжим клемм проводов как делать: Обжим изолированных, кольцевых, вилочных наконечников и клемм

Обжим изолированных, кольцевых, вилочных наконечников и клемм

Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:

  • Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
  • Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
  • И в третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

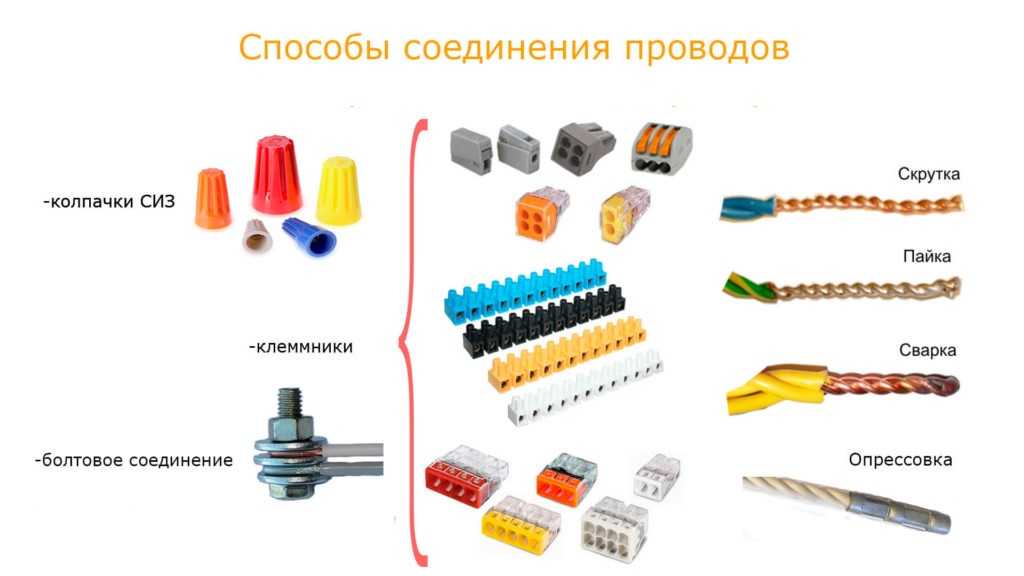

Опрессовка или обжим проводов изолированными или неизолированными наконечниками стала очень доступна в последнее время. Данный процесс имеет даже ряд преимуществ перед лужением жил проводов:

  • быстрее
  • надежнее
  • дешевле

При лужении провода и длительной его эксплуатации, из-за перепадов температур может произойти ослабление контакта. Это приводит к нагреву луженного соединения.

А так как температура плавления припоя низкая, то он беспрепятственно под нагрузкой выгорает или выплавляется, ослабляя и значительно уменьшая площадь контакта. Далее происходит искрение со всеми текущими негативными последствиями.

Зачем нужен обжим и опрессовка проводов

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения.
Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению.
Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Как правильно подобрать провод и наконечник

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем.
Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.

После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.

При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

И поэтому их фактическое сечение может быть меньше заявленного в номенклатуре. Соответственно из-за этого образуется слабина в прессуемой части наконечника, хотя как вам казалось вы и подобрали все по таблицам и вроде бы нигде не допустили ошибок.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент.
Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода.
Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Почему нельзя скручивать проводки?

Проводки внутри втулки обжимаются под очень высоким давлением, так что даже способны изменить свою первоначальную форму окружности, если лежат параллельно друг другу.
Из круга они превращаются в шестигранник, а это увеличивает площадь их контактной поверхности между собой. А когда вы их скрутите, то при обжиме, в тех местах где жилки пересекаются, они могут быть передавлены друг дружкой.

Материал наконечника

Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.

При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.

При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.

Плюсы обжатия проводов наконечниками

  • обжатый наконечником конец провода считается воздухонепроницаемым
  • гильза наконечника не позволяет отдельным проводкам повредиться или быть исключенными из контакта
  • луженная поверхность наконечника – надежная защита от воздействия окружающей среды

Технические параметры

Основные типы и марки тонкостенных изолированных наконечников и клемм, широко представленных на нашем рынке следующие:

Наконечники кольцевые НКИ — все их данные и технические параметры приведены в начале статьи выше.

Наконечники вилочные изолированные НВИ:

Наконечники штифтовые плоские изолированные НШПИ:

Наконечники штыревые круглые изолированные НШКИ:

Разъемы — клеммы плоские изолированные «мама» РПИ-М:

Разъемы — клеммы плоские изолированные «папа» РПИ-И:

Ознакомиться с текущими ценами на инструмент для опрессовки подобных наконечников можно здесь.

Правила работы с изолированными наконечниками

  • обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.
  • при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!
  • изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.
  • при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру
  • соблюдайте цветовую маркировку на матрицах с цветами самих наконечников
  • обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны
  • если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Рекомендации по опрессовке втулочных наконечников НШВИ


Лайфхаки работы с наконечниками НШВИ

Как сделать из наконечника НШВИ простой НШВ? Как с подручных материалов изготовить удлиненный наконечник НШВИ? Несколько лайфхаков по работе с втулочными наконечниками можно узнать из видео ниже:

//youtu.be/gdxORC47Esk

История про кримперы и то, как скупой платит дважды / Хабр

Обжимные клеммы позволяют легко подключать/отключать электронные компоненты без использования паяльника и оплетки для выпайки.

И за просмотром одной из дешевых торговых платформ, вы можете решить, что для использования этого удобного метода достаточно приобрести кримпер вместе с набором клемм JST и DuPont (клон Mini-PV). В конце концов, это ведь просто кусок металла, который обжимается вокруг оголенного провода. Какие тут могут возникнуть проблемы?

Горькая правда в том, что несмотря на абсурдность дороговизны оригинальных кримперов JST и Mini-PV они гарантируют точные и надежные обжимы с долгосрочным и стабильным сроком службы. То же касается оригинальных клемм JST, Mini-PV и Molex. В этом случае можно запросто испытать на себе поговорку «скупой платит дважды».

▍ Поучительная история


Пример плохого обжима (слева), который привел к серии возгораний в кондиционерах. Сравните с правильным обжимом справа, где жилы обхвачены уже плотнее.

В 2007 году установленные в ряде мотелей и частных домов кондиционеры начали воспламеняться, казалось бы, сами собой. Все они были изготовлены одной техасской компанией, Goodman Co. После нескольких сообщений о возгорании, был сделан вывод, что проблема в некачественных кабелях питания, изготовленных новым поставщиком, Tower.

После отзыва устройств с кабелями этой компании, судебное расследование начало выяснять реальную причину. Используя для проверки кондиционеры, которые еще не успели загореться, следствию удалось проследить проблему до самих виновников – флажковых клемм – которые были обжаты поверх скрученных жил кабелей питания. Из-за недостаточного давления, оказанного на провод во время обжима, внутри разъема оставалось свободное пространство, которое увеличивало сопротивление контактов.

При протекании большого тока это приводило к быстрому нагреву и в конечном итоге возгоранию. На фабрике Tower использовались не заявленные обжимные устройства AMP, а некорректно настроенные аналоги, которые делали некачественный обжим. В данном случае решение Tower сэкономить несколько баксов в конечном счете привело к утрате прибыли, а также подвергло угрозе жизни людей и их собственность.

Важнейшим элементом хорошего обжима является пластическая деформация, а именно то, достаточно ли задействуется это свойство материалов для получения прочного контакта, не превышается ли необходимое для этого усилие, и не оказывается ли оно слишком слабо, как в рассмотренном случае.

▍ Ответственность на покупателе

Описанная история показывает, что нужно быть очень внимательным к приобретаемому товару: не только к самим устройствам, но и к их компонентам. Одним из ярких примеров здесь будут широко распространившиеся клоны, которые в итоге привели к формированию «синдрома DuPont», став известнее своего гораздо более качественного оригинала.

Разобранная клемма Mini-PV с пластинчатой пружиной BeCu (слева) и клон DuPont (справа), фото: Мэтт Миллман

Как рассказывает Мэтт Миллман, Berg Electronics представили свои клеммы Mini-PV в 1950 году. Эту клемму можно по ошибке принять за DuPont, но на деле она гораздо лучше. Mini-PV имеют биметаллическую конструкцию, включающую пластинчатую пружину (BeCu), и до сих пор выпускаются компанией Amphenol, в том числе для армии США и прочих государственных структур.

Berg Electronics была поглощена корпорацией DuPont в 1972 году, став ее подразделением. Это может объяснять, почему в 90-е годы начали появляться дешевые клоны Mini-PV (включая Harwin М20), которые стали называть «клеммами DuPont», хотя конструктивно от Mini-PV они отличаются.

С тех пор производители клонов не только начали выпускать собственные версии «клемм DuPont», но также и аналоги JST, включая линейки XH, PH и прочие. Допуски, используемые материалы и прочие детали спецификаций, такие как покрытия, в их случае остается только угадывать, особенно при покупке у анонимных продавцов на дешевых торговых площадках.

Использование в клеммах разнородных металлов приводит к гальванической коррозии. Несмотря на то, что это редко сказывается в краткосрочной перспективе, применение коннекторов с разным покрытием на печатных платах или в жгутах проводов с течением месяцев или лет, что будет зависеть от условий эксплуатации, приведет к возникновению все большего количества сбоев в работе.

Если вы не знаете конкретных спецификаций используемых в проекте клемм и проводов, то такие подключения становятся рискованными, и лучше их избегать, конечно, если важна долгосрочная надежность.

▍ Сжимайте металл, а не бюджет

Потенциальная опасность экономии средств за счет покупки дешевых аналогов деталей распространяется и на кримперы. Покупая дешевый инструмент, вы рискуете получить некачественный обжим или вообще нерабочее соединение, которое даже натренированный глаз не всегда сможет углядеть. В качестве примера давайте взглянем на не самый дешевый инструмент для JST и DuPont – который я недавно приобрела, а Мэтт Миллман старательно протестировал: Preciva PR-3254:

Кримпер Preciva PR-3254, фото: Мэтт Миллман

Будучи обладателем оригинальной обжимки Berg/DuPont Mini-PV, Мэтт смог бок-о-бок сравнить оба инструмента, а также результаты их работы. Самое важное, как подметил Мэтт, это правильная форма зажима PR-3254, поскольку верхний элемент отсека для DuPont должен соответствовать форме О, а не B, которая используется для наконечников JST.

Сравнение кримперов DuPont Mini-PV и (неточного) зажима типичного бюджетного инструмента, фото: Мэтт Миллман

К сожалению, при близком рассмотрении форма оказывается не такой уж правильной. Проблема проявляется, когда закрываются клещи – образующаяся полость больше походит на овал, чем на круг:

Зажим PR-3254 “DuPont” в сравнении с зажимом DuPont HT-208 (AWG 24), фото: Мэтт Миллан

И хоть получающийся обжим можно считать приемлемым, при использовании провода AWG 24 (0.205 мм2) он повреждает изоляцию. В случае же AWG 28 (0.0810 мм2) изоляция не повреждается, но прилагаемое на сам провод усилие оказывается недостаточным, что может привести к увеличению сопротивления контакта и прочим проблемам.

Harwin Z20-320, Pressman, Швеция. Обжимает клоны “DuPont” качественно и без лишних усилий, фото: Мэтт Миллман

Еще один рассмотренный Мэттом кримпер, IWISS SN-025, который предназначен для клемм DuPont, оказался немного лучше PR-3254, но все-таки не рекомендуется к использованию для критически важных соединений, если только вы не хотите попасть в список безответственных производителей рядом с Tower. Так что уж лучше раскошелиться на что-то вроде оригинального Harwin M20 Z20-320 по цене около $460.

Подобные инструменты дополнительно обеспечивают такие бонусы, как ограничитель провода, не позволяющий просунуть наконечник слишком глубоко, а также направляющие внутри зажима, которые помогают выровнять и удерживать наконечник во время обжимки. В результате вы получаете максимально близкий к идеалу контакт в то время, как ручные (без храпового механизма) и бюджетные инструменты требуют высокого навыка для получения хотя бы приемлемых результатов.

▍ Выводы

Вероятно, наиболее важный вывод из всего этого в том, что еще до вникания в детали обжимных клемм и сопутствующих инструментов важно понять основы. Это позволит избежать возможных проблем, в том числе существенных, из-за компонентов и инструментов, несоответствующих поставленной задаче. Даже если это будет любительский проект, вы наверняка предпочтете уверенность в долгосрочной надежности сделанных вами соединений.

Несмотря на то, что обжимка клемм должна быть быстрой и не требовать лишних усилий, использование некачественных деталей и/или инструментов скорее всего приведет, как минимум, к потере времени. Когда дело доходит до реальной покупки компонентов, то все сводится к сознательному выбору: приобрести клоны Harwin M20 Mini-PV или же сыграть в рулетку со случайным продавцом на AliExpress? Окажется ли выбор в пользу IWISS либо Preciva правильным в случае их использования лишь для несерьезной работы, или же нерабочий обжим потенциально может привести к очень плачевным последствиям?

Естественно, самым простым ответом будет просто склониться к оригинальным изделиям, тем же Harwin, JST и Molex. Но даже если найти подержанные инструменты на eBay или аналогичных площадках, то это все равно окажется приличным вложением в то, что скорее всего является просто хобби, и где ошибка не окажется критичной. Если человек осведомлен об ограничениях и нюансах используемых им деталей и инструментов, то, пожалуй, будет сложно сделать реально плохой выбор, разве что взять совсем дешманскую поделку, которая будет только калечить клеммы и/или провода.

How-To: Правильно обжимайте провода и клеммы

Сегодня утром я разместил картинку ниже на наших страницах в Instagram и Facebook…

Первые комментарии в значительной степени попали в цель… мертвая лошадь? Я имею в виду, это просто основная проводка, верно? Видимо, в этой плохой лошади-проводнике еще осталось немного жизни… Прикончи его!

Ваши проводные соединения выглядят так? Если это так, продолжайте читать, мы исправим вас прямо сейчас!

*Посмотрите на этот беспорядок. Я имею в виду, просто посмотрите на это … Заставляет вас задаться вопросом, почему это не сработало, а? Пропаял все клеммы, обжал с помощью шлакоблока и старого куска дерева, просто ужас… Чувак испортил свою систему зажигания за 600 долларов — не дай этому случиться с тобой!


Это будет так просто, что вы удивитесь, почему сделали это раньше .

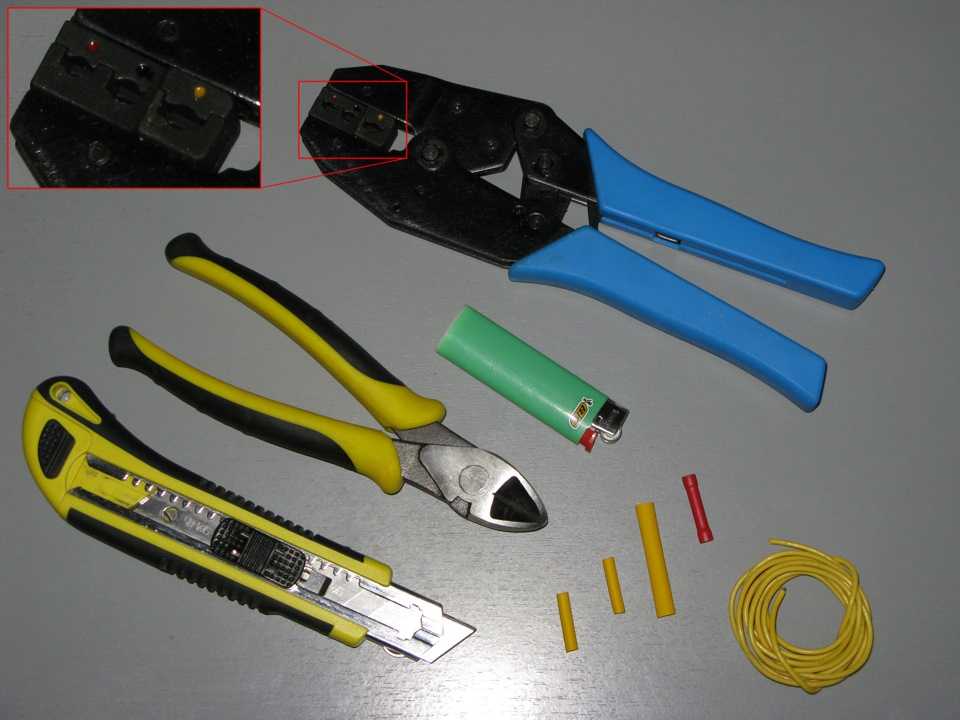

Необходимые инструменты:

RMStator Обжимные клещи с трещоткой

Кусачки/стрипперы ХОРОШЕГО качества

Различные провода и клеммы

*Теперь доступно в нашем магазине! Clicky Clickity Нажмите здесь:


Lets Rock!

Проводка — самая большая проблема, которую мы видим на этих велосипедах, вы, вероятно, замечали ее на своей машине, либо от предыдущего владельца, либо от вашей собственной работы, а иногда (к сожалению) даже из профессиональных магазинов. Мы не будем вдаваться во все плюсы и минусы Solder Vs Crimp — вы можете исследовать и получить 200 мнений по этому поводу в Интернете. Все, что я знаю, это чертовски близко к тому, чтобы правильно припаять хлипкий обжим…

Я обнаружил эти плоскогубцы некоторое время назад, RMStator фактически прислал нам набор для тестирования и использования в нашем магазине. Они также использовались Pandemonium Customs, и вскоре о них также должны написать в журнале Cycle Source. Они подняли мою игру с обжимом с «Да, должно держаться, может быть, я добавлю немного припоя» до «Вау, это похоже на завод!» – НАСТОЛЬКО они хороши…

Я настоятельно рекомендую использовать обрезки проводов и клемм из гаража, магазина и т. д.… и привыкнуть к ним. Они не сложные, но вы не хотите, чтобы первый обжим, который вы испортите, был на труднодоступных клеммах, поставляемых в наших системах CDI или PMA. Практика делает совершенным, и вы, вероятно, сможете набрать это всего за несколько попыток.

* Обратите внимание, что я написал маркером на своих плоскогубцах, какая сторона является стороной «проволока». Облегчает запоминание, так как другая сторона предназначена для клемм

Одна вещь, которую многие люди делают неправильно, это снятие слишком большого количества изоляции с провода. Снимайте только то, что вам нужно. При необходимости смоделируйте клемму, которую вы планируете использовать, и пометьте ее маркером, как я сделал ниже:

Вышеуказанная клемма имеет механический обжим как на изоляции, так и на проволока медная жила. Я решительно предпочитаю эти типы терминалов. Они включены в наши системы CDI и PMA.

Смоделировано, чтобы вы поняли. Любое другое расстояние в любом терминале слишком далеко и может вызвать проблемы с непрерывностью при использовании.

Быстрая отметка фломастером, чтобы определить, какую часть изоляции я хочу переместить.

Зачистите изоляцию с помощью съемника/резака. Вот где хорошая пара инструментов стоит дополнительных денег. Вы можете видеть, что мы оставили изоляцию там, где будет происходить больший обжим.

Вставьте клемму в плоскогубцы с храповым механизмом, как показано выше. Возможно, вам придется немного подправить вкладки на самом терминале, они выпускаются серийно и не всегда идеально подходят каждый раз. Слегка сожмите плоскогубцы, чтобы удерживать клемму на месте.

Со стороны провода, которую мы ранее пометили, вставьте провод на место. Визуально убедитесь, что изоляция проводов и медные жилы находятся там, где они должны быть на клемме. Это непросто сфотографировать, но вы можете довольно легко определить, где они должны быть.

После того, как вы сжали плоскогубцы до освобождения, у вас должен остаться терминал/обжим, который выглядит так…  Не так уж и плохо. Я мог бы оставить немного больше открытого медного берега, этот был достаточно ровным, чтобы его не было видно на фотографиях. * ЕСЛИ вы хотите добавить припой, просто капните на конец медной жилы там, где вы хотите, а не по всей клемме и не плавя изоляцию.



Вот и все. .. Ниже я покажу несколько различных клемм и зажимов. Некоторые из них находятся в наших системах CDI и PMA, поэтому, если вам нужна ссылка, это хорошее место для поиска. Другие — просто случайные клеммы, которые я нашел в магазине:

Изолированные клеммы? Нет проблем…





Погодостойкие клеммы? Тоже без проблем…



Эти тонкие клеммы типа атмосферостойкой на наших системах CDI? Легко и без повреждения терминала или нарушения соединения.

Выглядит просто, правда? Это потому, что это!

Теперь они есть в нашем магазине, что упрощает поиск подходящих инструментов для правильной работы…

Как всегда, большое спасибо за вашу поддержку! Мы любим эту работу, каждый день узнаем все больше и больше и передаем ее вам, ребята…

Hugh Owings

Hugh’s HandBuilt

Как сделать правильный обжим клемм

Правильный обжим термоусадочных электрических разъемов обеспечивает оптимальную проводимость, прочность и коррозионную стойкость.

Избегайте соединителей без спаянных швов. Тим Баркер

Методы прецизионного обжима имеют решающее значение для оптимальной работы термоусадочных электрических соединителей. Плохой обжим может привести к ослаблению провода, который потребляет чрезмерный ток и перегревается. Проколотый ошейник может пропускать влагу, что способствует коррозии и сбоям в работе электрооборудования, а то и хуже.

Чтобы лучше понять, мы поговорили с Джейсоном Брауном, заместителем менеджера по продукции Ancor Marine Products, лидера в производстве морских обжимных соединителей. Браун указал на важность использования правильных материалов. «Я предпочитаю обжимные соединители с термоусадочными манжетами, — говорит Браун. «При правильной установке они защищают соединение от влаги». Ancor использует полиолефиновую термоусадку с клейкой прокладкой поверх луженых медных разъемов и клемм, что устраняет необходимость в дополнительных термоусадочных трубках.

Полиолефин полупрозрачный (по сравнению с непрозрачной термоусадочной трубкой), так что вы можете следить за стволом внутри, на случай, если на нем проявятся явные зеленые следы коррозии и потребуется замена.

Реклама

Braun подчеркивает важность правильного обжимного инструмента, ссылаясь на стандарт ABYC 11.14.3.8: «Обжимные соединители без пайки должны быть присоединены с помощью обжимных инструментов, предназначенных для использования с соединителем, и которые обеспечивают соединение, отвечающее требованиям. (ABYC) E-11.14.3.3». Для термоусадочных соединителей используйте обжимной инструмент, такой как ручной инструмент с храповым механизмом Ancor с одним обжимом (№ 703010) с четырьмя полостями овальной формы для проводов разных размеров.

Читать дальше: Другие проекты «Сделай сам»

Наконец, обязательно используйте провода и кабели морского класса, которые соответствуют или превосходят стандарты UL 1426, ABYC и чартерных судов береговой охраны США (CFR, раздел 46). Большинство таких проводов представляет собой луженую многожильную медь с виниловой изоляцией, которая устойчива к соленой воде, аккумуляторной кислоте, маслу, бензину, теплу, истиранию и ультрафиолетовому излучению. Вот советы Braun по обжиму проводов сечением от 22 до 10 AWG.

Реклама

Уровень навыка: 1 из 5

Время окончания: Прибл. 1 минута на обжим

  • Морские термоусадочные обжимные соединители (63,55 долл. США за набор из 160 различных клемм и соединителей Ancor, hodgesmarine.com)
  • Инструмент для зачистки проводов (12,37 долл. США, homedepot.com)
  • Инструмент для обжима (58,59 долл. США за храповой инструмент Ancor с одним обжимом, amazon.com)
  • Тепловой пистолет (14,99 долл. США, Harbourfreight.com)
Размеры соответствия Тим Баркер

Для надежного обжима диаметр провода должен соответствовать диаметру разъема по стандарту AWG (American Wire Gauge). Размер провода указан на катушке и изоляции. Для облегчения подбора обжимные соединители имеют цветовую маркировку для диапазона размеров проводов AWG: красный для размеров проводов от 22 до 18, синий для размеров от 16 до 14 и желтый для размеров от 12 до 10. Полупрозрачный термоусадочный материал делает цвета несколько пастельными. (например, красный становится розовым), но рейтинги размеров остаются прежними.

Реклама

Раздень это Тим Баркер

Осторожно снять изоляцию с провода так же важно, как и обжать. Используйте такое устройство, как инструмент для резки/зачистки Ancor (№ 702008) со станциями для зачистки проводов от 22 до 10 AWG. Будьте осторожны, чтобы не надрезать и не порезать ни одну из жил проволоки в процессе. Контрольные сигналы включают жилы провода внутри снятой изоляции или видимую блестящую медь в жгуте проводов. Если это так, начните сначала. Длина оголенного провода должна быть такой же, как длина обжимного цилиндра с допуском около 1/16 дюйма.

Правильный овал Тим Баркер

Кримперы обычно имеют губки с тремя или более овальными станциями, чтобы соответствовать различным размерам проводов/разъемов. Например, инструмент с храповым механизмом Ancor с одним обжимом имеет четыре овала, каждый из которых имеет цветовую маркировку, соответствующую диапазонам размеров соединителя, указанным выше. На них также выгравированы цифры, обозначающие размеры. Поместите цилиндр коннектора в соответствующий овал и выровняйте его перпендикулярно губкам, чтобы они обжимали середину цилиндра.

Надлежащее давление Тим Баркер

Однообжимной храповой инструмент Ancor откалиброван на заводе, чтобы приложить правильное давление для обжима цилиндра соединителя без разрезания или разрыва термоусадочного материала. Он также имеет храповой механизм, который надежно удерживает обжим, пока вы вставляете провод в ствол. Когда вы будете готовы, плотно закройте ручку, чтобы сделать обжим. Храповой механизм освобождается после того, как вы закроете рукоятку, чтобы вы могли легко удалить обжатое соединение.

Реклама

Применить тепло Тим Баркер

Чтобы усадить ошейник, используйте тепловую пушку на низкой мощности. Материал дает усадку при температуре 275 градусов по Фаренгейту. Слишком сильный нагрев может повредить ошейник и изоляцию провода. Медленно вращайте коннектор (удерживая провод на расстоянии от 4 до 6 дюймов), нагревая его, начиная с самой дальней точки от открытого конца и двигаясь к нему, чтобы вытолкнуть воздух и предотвратить попадание пузырьков воздуха в ошейник. Как только усадка станет плотной, уберите тепло и дайте разъему остыть, прежде чем прикасаться к нему.

Автоматический инструмент для зачистки проводов может значительно облегчить работу. Тим Баркер

Если у вас возникли проблемы со снятием изоляции без повреждения жил внутри при использовании обычных инструментов для зачистки проводов, подумайте о покупке автоматического инструмента для зачистки проводов Ancor.
