Обвязка из бруса на винтовых сваях: обзор технологии обвязки свайных конструкций.

Обвязка из бруса на винтовых сваях: обзор технологии обвязки свайных конструкций.

Содержание

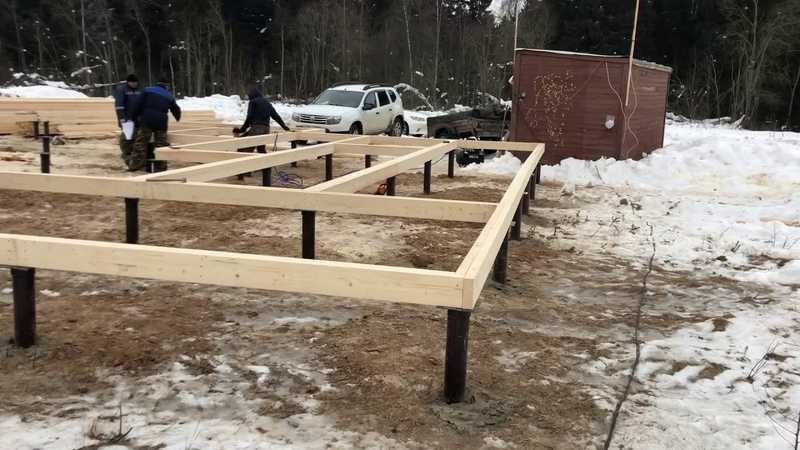

Монтаж обвязки из бруса на винтовых сваях: Инструкция +Видео

Обвязка винтовых свай брусом своими руками. Загородный дом – это крупногабаритная постройка, а значит, опора обязательно должна быть крепкой, и это касается даже того случая, когда фундамент сделан из отдельных свай. Обвязка винтовых свай брусом своими руками нужна для того, чтобы масса здания была равномерно распределена.

Благодаря такой надежной сцепке получится соединить сваи в единую конструкцию – фундамент.

Содержание:

  • 1 Назначение и особенности
  • 2 Выполнение расчетов нагрузки
  • 3 Как и чем обвязывать?
    • 3.1 Материал для обвязки
    • 3.2 Установка на резьбу
    • 3.3 Использование хомута
    • 3.4 Использование двутавровой балки и швеллера
    • 3.5 Обвязка доской
    • 3.6 Использование профильных труб для обвязки двутавром
  • 4 Требуется ли обвязка во время строительства?
  • 5 Рекомендации специалистов

Назначение и особенности

Отдельно размещенные элементы, которые поставлены по линии и никак не контактируют между собой, будут составлять основу свайного фундамента. Для того чтобы соединить свай в единую конструкцию, которая послужит основой для закладывания фундамента, опоры здания, следует добавить на каждую сваю специальный оголовок, а на нем делать обвязку. И даже больше, такая обвязка поможет выровнять всю линию, находящуюся сверху, по которой идут сваи в ровную и единую плоскость (горизонатльную). Это очень  важно – от этого будет зависеть устойчивость дома. Отметим сразу, что свайно-винтовой фундамент является идеальным вариантом для изготовления основы для строительства.

Также этот тип фундамента считается экологичным, по стоимости выходит дешевле многих аналогов, легкий и его можно быстро установить по сравнению с остальными типами фундамента. Жилое строение из бруса можно построить и при этом выгодно. Сам дом строят своими руками по принципу конструктора. При закладывании основания винтовые сваи начинают вкручивать в землю, работы аналогичны вкручиванию саморезов. Есть вероятность столкновения с определенными трудностями при обвязке винтовых свай. Так как при процессе установке следует обязательно сформировать ростверк. Помните о том, что результат будет зависеть от того, насколько хорошо выполнена работа.

Выполнение расчетов нагрузки

Во время установки фундамента свайного типа на винтовые опоры придется работать с основанием для небольшой нагрузки. Данная схема отлично подойдет для сарайчиков малого размера, а также для бань, гаражей, сделанных из бруса. Несильная опора отлично компенсируется скорость возведения и небольшими затратами. Фундамента на обвязке винтовых свай брусом спроектирован из опор, которые установлены вертикально, а также горизонтально расположенных обвязок. На такую систему обычно используют 4 опоры, но можно использовать и больше.

В этом случае обвязка представлена ростверком. Его делаю из материала, который подойдет для изготовления балки. Это может быть дерево, металл, бетон. Древесину укладывают в основе бруса, из металла делают уголок, а из бетона изготовляют блоки. Обвязка помогает соединить балки с ростверком и между собой. То, сколько будет длиться процесс, напрямую зависит от того, насколько тщательно вы соблюдаете все требования инструкции по укладыванию и монтажным работам.

Оголовки у свай во что бы то ни стало должны быть на единой линии горизонта, и это легко проконтролировать при погружении опор в землю. Ширина бруса обязательно должна быть больше, чем диаметр свай раза в 1,5. Еще одним обязательным условием является то, что по центру опор ось обязательно должна проходить лишь через центр бруса. Обвязка помогает соединить балки и опоры при помощи резьбового соединения или на хомуты, или на сварку.

Как и чем обвязывать?

Материал для обвязки

Установка будет зависеть от особенностей материала изготовления балки и фундаментной основы. Обвязка винтовых свай брусом является распространенным вариантом. Но большинство интересуются вопросом, требуется ли использовать технологию с использование бруса, если можно использовать материалы с большей надежностью, металл или бетон.   Отметим сразу, что брус является самым лучшим вариантом для ростверка при строительстве каркасного дома или дома из дерева, так как брус имеет большую прочность и высокую устойчивость к температурным перепадам. Во время обрабатывания антисептиком, который помогает защитить дерево от гниения, срок эксплуатации бруса увеличивается и становится больше, чем у стальных балок. Обвязка свай брусом проводится по технологии, которая предусматривает крепление балок на резьбу, или же выполняется закрепление каждой части ростверка при помощи хомута.

Установка на резьбу

Такая методика используется лишь для фундамента, который П-образный. Во впадины на фланцах нужно установить брус и закрепляют при помощи самореза. Между сваями и балками помещают рубероид. Балки соединяют в чащу или лапу по углам. Крепления угла может быть выполнено при помощи шипов. Для углов снаружи используют элементы в виде уголков. Такая методика дает возможность не тратить время на систему пазов и гребней.

Обратите внимание, что лучшей обвязкой винтовых свай является укладывание элемента крепежей на внешнем углу. Крепления выполняется при помощи саморезов к брусьям.

Использование хомута

Такой способ крепления используют в системах, которые используют сваи, и в них отсутствует фланец. Сверху на оголовке сваи нужно приварить площадку, по форме являющейся прямоугольником, а сверху на нее укладывают баку ростверка. Хомут П-образной формы укладывают сверху на балку, причем его ширина обязательно должна быть равна ширине балки. Края хомута, которые свисают, следует соединить при помощи сварки или резьбовым соединением с опорой вертикального типа. По углам балки соединение выполняется при помощи металлических уголков.

Использование двутавровой балки и швеллера

Если конструкция не сильно нагружена, можно сделать ростверк из швеллера. К такой конструкции можно отнести сарай или баню. Ростверк из металла и сваи обвязывают с применением сварки. Элементы конструкции и основания прикрепляют на круговой шов. Процедура сборки заключена в установке швеллера на оголовки. Элемент можно укрепить таким образом, что боковые грани будут как будто бы смотреть вниз. Обвязка швеллером винтовых свай  также выполняется и в противоположном направлении, в этом случае грани направляют вверх.

При таком расположении швеллера сопротивление нагрузкам на поперечных частях конструкции будет в разы лучше. Таким образом, вы получаете опалубку, которую следует залить раствором, и получится сформировать стеновую кладку для армопояса. Для того, чтобы обеспечить обвязке высокую прочность, вместо швеллера используют двутавровую балку того же размера. Когда балки и швеллеры стыкуются в углах, то используют сварку. По окончанию обвязывания опор ростверк покрывают средством, которое не дает образовываться коррозии.

Обвязка доской

Обвязка винтовых свай досками своими руками часто подразумевает использование материала из лиственницы, кедра, ели или сосны. Крепление фундамента в этом случае начинают с изготовления балки, в основе которой используют доски. Элементы следует склеить между собой и зафиксировать при помощи саморезов или установить на болтовую систему. При использовании в строительстве фундамента тонких досок следует дополнительно придавливать их листами фанеры. Обязательно следите за тем, чтобы все стыки были расположены на разных сваях. Доски между собой соединяем в полдерева. Балки должны быть расположены на ребре и зафиксированы при помощи свай.

Обвязка свай по данной технологии выполняется так:

  • Делают внутренний, внешний и средний контур (по принципу елочки).
  • Элементы по очереди собирают и устанавливают.
  • Между оголовками, швеллером и обвязкой следует обязательно установить слой рубероида для гидроизоляции.
  • Если высота обвязки вышла больше 0,4 метров, то дополнительное основание следует укрепить профильной трубой.

Использование профильных труб для обвязки двутавром

Если хотите, можно сделать обвязку двутавровой балкой, и тогда выбирайте материал с отверстиями перфорации. Двутавр следует приварить как можно крепче и впритык. Предпочтение в выборе данного материала заключается в малой массе и высокой прочности. Профильная труба в этой конструкции будет играть роль распорки, что повысит долговечность и улучшит эксплуатационные характеристики здания. Для обвязки профильную трубу следует приварить снаружи по всему периметру основания.

Требуется ли обвязка во время строительства?

Достаточно часто будущие владельцы собственного дома начинают думать о том, требуется ли обвязка винтовых свай или не. Фундамент на сваях – это конструкция из опор, которые углублены в грунт. Установка данных опор выполняется крайне тщательно, но даже такие опоры не всегда отвечают всем требованиям прочности и не являются надежными в полной мере. Полы могут дать перекос при дальнейшем использовании дома, а обвязка точно не даст возможность потерять основе здания прочность, что сделает его крепким, и дом будет служить долгие годы.

Важно! Следует использовать самые крепкие строительные материалы. Брус даст возможность сделать достаточно прочное основание, которое сможет выдерживать большие нагрузки.

Рекомендации специалистов

При подборе обвязки из бруса следует придерживаться определенного порядка работ:

  • Когда будет окончена установка винтовых свай и выравнивания, на оголовки следует наварить площадки из металла, точнее из листовой стали 200*200 мм и с толщиной не больше 4 мм.
  • В таких фрагментах листов из металла следует просверлить 4 отверстия, диаметр которых не больше 0.8 см для того, чтобы закрепить брус.
  • Когда работы будут окончены, сварочные швы и оголовки следует обработать составом, предотвращающим коррозию.
  • Сверху укладываем гидроизоляция, как правило, это 2-3 слоя рубероида, что дает возможность предотвратить скопление влаги в местах соединения дерева и влаги.
  • Пакет досок или ряд бруса следует уложить на заранее подготовленную площадку.

Полезный совет! Проверить геометрию будущего здания можно, если измерять диагонали каркаса при помощи простой веревки или рулетки снаружи.

  • Стыки бруса следует укладывать по принципу «лапа в лапу» с торцевой стороны.
  • Когда все будет проверено, брусья можно прикрепить к опорам при помощи шурупов, которые должны быть 0,8 см в диаметре и 15 см в длину, вкручивать требуется при помощи гаечного ключа.
  • Заранее следует сделать сверлом в брусе отверстие с диаметром в 0. 6 см и в длину на ¾ длины шурупа. Это нужно для того, чтобы брус не дал трещину.
  • Более надежный способ прикрепления конструкции – это использование болтов с  диаметром в 0,8 см. для этого заранее сделайте отверстие при помощи сверла, в глубину оно должно быть 1 см. это требуется для того чтобы прикрепить головку болта и шайбы, диаметр при этом не должен быть меньше 3 см.

Обратите внимание, что когда обвязка винтовых свай брусом для фундамента будет окончена, следует еще раз проверить, что геометрия строения правильная и все в порядке с диагональю, а после можно считать что все готово и можно приступать к строительству дома.

Еще обвязку называют ростверком. На данный момент он является наилучшим вариантом, который отличается высоким качеством и большей надежностью при укреплении фундамента на сваях. Вы можете своими руками создать надежную опору для дома, но перед началом работ потребуется подготовить рубероид и строительный уровень, саморезы. Не забывайте об уголках из металла и молотке. Подбор остальных инструментов и материалов будет зависеть от технологии, в идеале использовать технологию при использовании хомутов и соединения с резьбой. Обязательно обратите внимание на то, что правильная обвязка также должна быть обработана антисептиком, который будет защищать древесину от влаги и бактерий.

Обвязка свайного фундамента: нужна ли — как сделать правильную обвязку

Технология обвязки свайного фундамента позволяет повысить его прочность, придать конструкции жесткость и устойчивость. Обвязочным поясом называется конструкция, которая объединяет оголовки опорных элементов в единую конструкцию по контуру фундамента, по линиям возведения внешних и межкомнатных несущих стен.

Варианты обвязки

Для монтажа обвязочного пояса применяются различные материалы — дерево, металл, железобетон. Тип обвязки фундамента на сваях подбирается с учетом вида свай, их сечения и длины, размеров постройки, материала стен, нагрузки на основание.

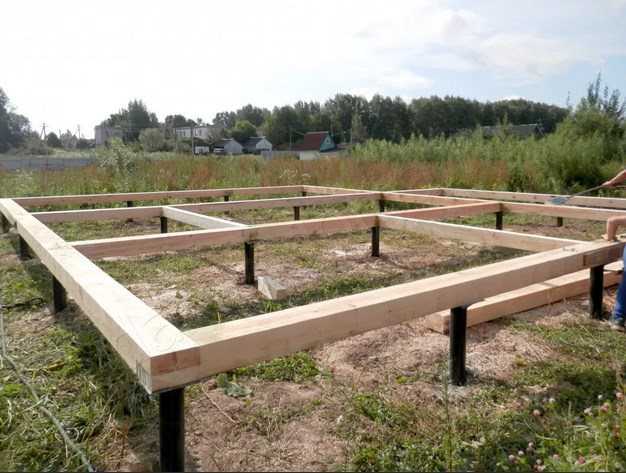

Обвязка свай брусом

Этот вид обвязки винтовых свай и ж/б опор применяется для строительства легких построек высотой в один или полтора этажа — деревянных, каркасных и щитовых домиков. Для монтажа используют брус из древесины хвойных пород — сосны и ели, реже из лиственницы. Чтобы защитить дерево от влаги, гниения и насекомых-вредителей, брус обрабатывают антисептиками, антипиренами или комбинированными огнебиозащитными составами.

Этапы монтажа обвязки на свайно-винтовом или забивном ж/б фундаменте:

  • Проверяют правильность установки свай, монтируют оголовки, покрывают их рубероидом.
  • Запиливают концы бруса для монтажа угловых соединений.
  • Элементы обвязки укладывают на оголовки, места стыков бруса прокладывают жгутом для лучшего уплотнения.
  • Проверяют горизонтальность обвязки уровнем, крепят брус к оголовкам с помощью саморезов.
  • Готовый обвязочный пояс покрывают гидроизоляцией.

Обвязка свай доской

Обвязочный пояс при строительстве свайного фундамента можно сделать из доски. Элементы обвязки ставят на ребро и соединяют между собой. Такая обвязка получается легче, чем из бруса. Поведенные доски легко вытягиваются струбцинами и сохраняют заданную форму после того, как будут сбиты вместе. Выровнять брус большого сечения своими силами практически невозможно.

Чтобы сделать обвязку винтового или ж/б свайного основания действуют в следующем порядке:

  • Между оголовками и обвязкой устраивают гидроизоляционный слой.
  • Берут предварительно антисептированные доски, отмеряют, отпиливают нужный размер, ставят на ребро и сбивают по принципу «елочки». Это значит, что состыковка досок в углах выполняется зигзагом.
  • Выводят плоскость с помощью рубанка, проверяют диагонали.
  • Всю конструкцию прикручивают к оголовкам с помощью сантехнических шурупов — «глухарей».

Обвязка свай швеллером

Чтобы сделать обвязочный пояс для одноэтажного дома из пенобетона, шлакоблока или газосиликата, используют стальные балки — швеллер, двутавр или профтрубу. Двутавровая Н-образная балка используется в тех случаях, когда к прочности фундамента предъявляются повышенные требования.

Монтаж связевого или рамно-связевого каркаса производится следующим образом:

  • Верхушки свай обрезают в один уровень, заполняют полые трубы бетонным раствором, монтируют оголовки.
  • Стальные балки помещают на сваи таким образом, чтобы места стыков приходились на оголовки.
  • Балки обрезают под углом 45 градусов и соединяют угловые стыки сваркой.
  • Обвязочный пояс приваривают к оголовкам, монтируют диагональные и дополнительные горизонтальные связиСварные соединения зачищают от шлака и окалины, металл покрывают битумной мастикой.

Обвязка свай железобетонным ростверком

Обвязка фундамента железобетонным ростверком обходится на 30% дешевле металлической, однако имеет ряд недостатков. Основные из них — это трудоемкость монтажа и невозможность начала строительства дома до полного отвердения бетонного раствора. Для набора бетоном прочности требуется 26-28 дней.

При обвязке фундамента на сваях монолитным ростверком действуют следующим образом:

  • Подготавливают арматуру, щиты и доски для сборки опалубки.
  • Выравнивают сваи и надевают на них оголовки.
  • Собирают опалубку, укладывают внутрь нее армокаркас.
  • Арматурный каркас приваривают к сваям и заливают опалубку бетонным раствором.

Заключение

Отсутствие обвязки при возведении загородных коттеджей и дачных домов на участках со сложным рельефом и пучинистым или рыхлым грунтом приводит к тому, что на каждую сваю будет оказываться неравномерная нагрузка. Как следствие, опоры проседают или напротив, выталкиваются на поверхность. Фундамент деформируется, что приводит к перекосу стен, образованию трещин и разрушению постройки. Обвязочный пояс дает возможность сохранить геометрию свайного фундамента, исключает его проседание, обеспечивает долговечность зданий из любых материалов, включая кирпич, блок, брус или бревно. При условии правильных расчетов такой фундамент прослужит не меньше 100 лет.

Натяжка свайного фундамента брусом своими руками. Зацепка свайного фундамента: Технология работ

Популярность столбчатых и свайных фундаментов с каждым годом набирает обороты. И неудивительно – их монтаж требует меньше сил, времени и средств по сравнению с ленточными или плитными основаниями. Построить столбчатый фундамент сможет любой трудолюбивый хозяин, однако есть один момент, на который следует обратить особое внимание – свайный фундамент. Именно об этом и пойдет речь в нашей статье.

Зачем тебе обвязка?

По сравнению с установкой самих столбов или свай, выполнение такого фундамента более трудоемкая работа, так зачем она нужна? Чтобы разобраться с этим вопросом, необходимо понимать принцип действия свайного фундамента. Как правило, его устанавливают под легкие постройки: каркасные дома, бани, беседки, веранды и террасы. В то же время этот тип фундамента достаточно дешев по сравнению с остальными, а работа над ним занимает в несколько раз меньше времени.

Свайный фундамент состоит из нескольких элементов — свай. Это столбы из металла или железобетона, вбитые в землю на определенную глубину (обычно она несколько ниже уровня промерзания грунта). Столбы удерживают короб дома над землей, защищая нижнюю его часть от соприкосновения с поверхностью, влаги и разрушающего воздействия. Однако сами столбы не справляются с равномерным распределением нагрузки от дома, что в итоге приводит к перекосам и разрушению конструкции. Связующее позволяет предотвратить такое развитие событий.

Обвязкой называют горизонтальные элементы (брус, металлические уголки, швеллеры), которые соединяют все столбы между собой в единую конструкцию. Обвязка одновременно служит основанием и опорой для укладки материала стен: бруса, бревен, сип-панелей и т. д. Обвязка свайного фундамента из бруса называется малярной, и она является одной из самых надежных и долговечных .

Типы зажимов

Назначение обвязки — объединение столбчатого фундамента в монолитную конструкцию и распределение нагрузки от тяжести здания на сваи. В некоторых случаях без него можно обойтись, например, высота свай над поверхностью земли не превышает 50 см. Но если это расстояние более 50-60 см, то обвязка просто необходима, иначе дом долго не прослужит. Также соединение свай непременно следует делать, если дом построен из пеноблоков, кирпича или газобетона.

Виды обвязки в зависимости от используемого материала:

  1. Брус — Скарлет в большинстве случаев строятся для деревянных домов. Чтобы выдержать мощную нагрузку, брус должен быть очень прочным и толстым, поэтому необходимо выбирать изделия с квадратным сечением 150 мм. В качестве крепежных элементов могут использоваться шпильки-шпильки М14 или М16 (устанавливаются на вершине свай перед заливкой бетоном) или петли из катанки. Вариант с ипотекой надежнее и долговечнее. Укладка бруса осуществляется на поверхность, покрытую гидроизоляцией. В противном случае древесина быстро сгниет и начнет гнить. Кстати, сам ГРМ нужно предварительно покрыть антисептиком и антипиреном, а все стальные детали покрыть антикоррозийным средством.

  2. Schweller — В некоторых случаях обвязка делается из ранчера. Для этого стальной профиль укладывается на сваи и крепится через закладную арматуру с помощью сварочного аппарата. Если фундамент выполнен из винтовых свай, то швеллер можно приварить непосредственно к самой свае. Как швеллер, так и металлические сваи после сварки необходимо покрыть антикоррозийным составом.
  3. Железобетонная деревянная конструкция представляет собой конструкцию, представляющую собой сборную или сплошную ленту. По сути, это ленточный фундамент в миниатюре, построенный на сваях. Такую обвязку в основном делают для построек из кирпича или газобетона, но иногда надежной основой для домов из дерева становится железобетонная деревянная конструкция. Как мы уже говорили, конструкция может быть сплошной или сборной. Во втором случае используют готовые балки, устанавливая их на сваи и скрепляя между собой. Однако чаще всего строители предпочитают делать сплошную железобетонную ленту. Для этого на сваи устанавливают опалубку, внутрь укладывают каркас из стальных прутьев арматуры и заливают его цементно-песчаной смесью. Цемент для такого каркаса должен быть высшей марки (не ниже М400). Опалубка может быть съемной и несъемной. В первом случае после заливки бетона снимаются ее щиты из досок и фанеры. Во втором опалубку делают из прочного экструдированного пенополистирола, и ее оставляют нетронутой, закрыв сверху отделочным материалом. Таким образом, он повышает теплоизоляционные качества фундамента, что особенно актуально для столбчатого типа, так как подполье не защищено от холода.

Методы крепления обвязки

Прежде чем приступить к обвязке свайного фундамента, необходимо четко определиться со способом монтажа, а также подобрать материалы.

Современные строители используют следующие способы установки обвязки на сваи:

  1. Для резьбы — этот вариант применим для свай из дерева, т.к. они достаточно толстые и прочные, но при этом поддаются обработке. При этом крайне важно правильно рассчитать нити, так как при недостаточной толщине ворса он может не выдержать нагрузки и треснуть.
  2. Сварка — Этот способ крепления используется для металлических свай. В этом случае использование сварочного аппарата – чуть ли не единственно возможный вариант, так как никакой другой крепеж такой прочности дать не сможет.
  3. Хомуты — универсальный способ крепления обвязки к свае, который подходит и под покраску, и для металлических балок. Строители используют его даже в тех случаях, когда сваи недостаточно толсты для установки резьбы. Но чаще всего специалисты рекомендуют использовать хомуты для усиления основного способа соединения.

Также хотелось бы отметить крепление брусовых прогонов при строительстве деревянного маляра. Сделать это можно двумя способами: соединить прямым стыком или косым отверстием с перекрытием места стыковки доски или установить накладной шарнир Гербера. В последнем случае шурупы раздвигают раскос по высоте, что позволяет сделать всю обвязку менее восприимчивой к тиллатам и столбам. Внешнюю обвязку свайного фундамента из бруса своими руками следует делать двойной, о чем мы расскажем чуть позже. Для изготовления внутренних прогонов берется брус 150 мм. Торцевые стыки прогонов и места крепления с поперечной сваей выполняются оцинкованными пластинами-хомутами или стальными уголками.

Технология монтажа обвязки

В старину почти все дома возводили из дерева, и даже фундаменты строили из прочного дерева. В наше время такой подход может показаться как минимум странным и малоэффективным, но, тем не менее, часть домов, построенных таким способом, сохранились до наших дней. Секрет долговечности довольно прост – подушку клали на землю из смеси глины с песком, а на нее клали стартовый венец из дубовых бревен. Его основательно зашили дегтем или древесной смолой. Этот венец одновременно служил и фундаментом, и обвязкой, и основанием для возведения стен. Если посмотреть на современные способы монтажа обвязки, то можно узнать основные этапы древней технологии: прочная толстая древесина кладется на масштабированное основание, покрывается защитными составами и на полученном результате строятся стены.

Ленточный фундамент

Обвязка может понадобиться не только для свайных, но и для ленточных фундаментов. В этом случае стены, построенные из бруса или оцилиндрованного бревна, достаточно проблематично прикрепить к бетонному основанию. Именно поэтому первым венцом является толстый деревянный брус — Алое.

Анкерные болты или закладные

применяются для крепления бруса к железобетонной ленте.

Как установить обвязку на ленточный фундамент:

  1. Проверить выравнивающую поверхность строительным уровнем. При необходимости заштриховать неровности или залить выравнивающей цементной стяжкой. Перепады на высоте до 10 мм можно скорректировать подкладкой под ГРМ солидной толщины.
  2. Погрузить ленту фундамента гидроизоляционным материалом. Можно использовать обычный руноид или льняную битумную, и именно на нее укладывать бегунок.
  3. Просверлить стержни проема, размер которых должен быть немного больше диаметра соответствующих анкерных шпилек в ленте фундамента. На каждую шпильку наденьте прокладку и широкую шайбу.
  4. Расположите планку для гидроизоляции так, чтобы шпильки вошли в просверленные отверстия. Бруксы можно соединять в «Миску» или «в лапу» с помощью друг друга.
  5. Гайки закрепить гайками, а в местах, где углы брусков будут прилегать друг к другу затылками или гвоздями, анкер можно не ставить.

После установки нижней обвязки можно приступать к креплению каркаса стены. Описанная техника подходит не только для лент, но и для других основ с небольшими поправками и техническими нюансами.

Свая Fundam

Профессиональные строители в своей практике монтажа обвязки из бруса на винтовые сваи используют две технологии: крепление на резьбу и хомуты. Такая двойная фиксация обеспечивает уверенность в том, что брус прослужит максимально долго и надежно удержит коробку всех столбов фундамента. Единственное, о чем никогда нельзя забывать – обработка всех деревянных материалов антисептиками, а металлических – антикоррозийными составами. Причем делать это рекомендуется раз в год с наступлением теплой и сухой погоды.

Как выполнить обвязку свайно-винтового фундамента:

  1. В первую очередь обвязку следует надеть на нить. Удобнее это делать, когда сваи имеют форму ковша или перевернутой «П» (фланец). Сначала возьмите хронометр нужной длины и поместите его между двумя стойками.
  2. Предварительно во всех точках, где брус будет соприкасаться со сваей, запустите прокладки из обычного резиноида, пропитанного маслом.
  3. Боковой столб из бруса следует крепить саморезами, а к нижнему основанию — шпильками или небольшими анкерными болтами. После фиксации бруска слегка приподнимите его молотком.
  4. Для придания дополнительной прочности обвязке на внешних углах усилите места соединения шипами или небольшими уголками из оцинкованной стали. Их следует выбирать точно по величине угла между сваями и брусом, прикрепляя их оцинкованными саморезами.

Этот способ крепления нужно делать со всем ворсом, тщательно не следя за ни одним необработанным участком.

Следует учитывать, что если сваи расположены таким образом, что стержни невозможны между ними внизу и по бокам (сваи не в виде фланца), то резьбовое соединение предпочитает фиксацию хомутами. Для этого на вершины свай кладут брусья, стягивая их саморезами или сваркой, если свайный фундамент делается швеллером.

В процессе компаунда следить за соблюдением идеальной ровности верхней плоскости бруска. Если получится, то стены получатся неровными, поэтому регулярно пользуйтесь водяным или лазерным уровнем. Выполнить по всему периметру. Между свайными брусьями на горизонтальные брусья наденьте деревянные бруски в виде буквы «П». Эти стержни называются зажимами, и они должны быть меньше по размеру, чем основные стержни. Таким образом, вы обеспечите дополнительную фиксацию элементов. Концы хомута должны быть оттянуты вниз. В последующем их скрепляют с соседними свайными столбами с помощью резьбы или стальных оцинкованных уголков. Если ни одно крепление не просматривается, значит, работа выполнена качественно.

Полезный совет

Напоследок предлагаем ознакомиться с полезными советами, которые помогут сделать обвязку свайного фундамента уголком, швеллером или брусом максимально и оперативно. Во-первых, прежде чем укладывать брусья или металлические балки на сваи, убедитесь, что они (сваи) имеют одинаковую высоту. В противном случае завал не сойдется.

Во-вторых, в процессе установки обвязки следите за тем, чтобы саморезы располагались строго по центру бруска, иначе он может треснуть. Качество бара также играет важную роль. Необходимо покупать невысказанные вредители и хорошо просушенный материал с наименьшим количеством жучков. Уровень влажности бруса не должен превышать 18%, иначе он деформируется в процессе тепловой сушки.

Помните, что обвязка должна быть шире колонн. Только тогда конструкция будет прочной и долговечной.

Видео об обвязке свайного фундамента из бруса и преимуществе этого способа:



Спиральная опорная система | Grip-Tite Manufacturing Co.

Система спиральных опор | Компания Grip-Tite Manufacturing Co.

Для чего используются винтовые сваи?

Винтовые сваи, также известные как винтовые сваи или винтовые анкеры, используются для ремонта и стабилизации разрушающихся фундаментов. Эти эффективные системы свай также можно использовать при строительстве новых фундаментов в грунтах, которые не могут поддерживать традиционные фундаменты. Винтовые сваи приводятся в действие гидравлическим приводом и ввинчиваются в несущие грунты. Спиральные сваи Grip Tite имеют настоящие спиральные витки, приваренные к центральному валу, чтобы обеспечить заданную расчетную мощность как при растяжении, так и при сжатии.

ДВА ТИПА ВИНТОВЫХ ПУЛЬТОВ

Как устанавливаются винтовые пирсы?

Для установки винтовых свай винтовые марши геометрически разнесены вдоль ствола. Это обеспечивает минимальное разрушение почвы, в которой они установлены. Затем к установленному валу подсоединяется фундаментный кронштейн, обеспечивающий поддержку разрушающегося фундамента, или к установленному валу подсоединяются специальные заделки, обеспечивающие поддержку нового фундамента.

  • Секции выводов и удлинители могут быть сконфигурированы для достижения расчетной глубины и мощности
  • Свинцовые секции доступны длиной 2, 5 и 7 футов
  • Доступны удлинители длиной 3, 5 и 7 футов
  • Удлинители используют жесткие трехболтовые соединения
  • Спиральные сваи доступны с одинарной, двойной и тройной спиральными секциями
  • Лезвие Helix диаметром 8, 10, 12 и 14 дюймов
  • Ведущие секции пирса могут быть сконфигурированы для достижения расчетной глубины и грузоподъемности
  • Требуются минимальные земляные работы вокруг фундамента
  • Быстро устанавливается с помощью небольшого или портативного оборудования
  • Установка без вибрации (в отличие от традиционных забивных свай)
  • Опоры без ожидания установлены круглогодично
  • Устанавливается в местах с ограниченным или тесным доступом без образования грунта
  • Система пирса, установленная ниже уровня земли, не видна после завершения установки
  • Экономично ‘возвращает конструкцию на твердую почву
  • Постоянное решение ‘предотвращает дальнейшее вертикальное перемещение
  • Всепогодная установка
  • Может быть установлен как с ручным, так и с небольшим оборудованием
  • Может устанавливаться в местах с ограниченным доступом
  • Бетон фундамента можно заливать сразу после установки
  • Ведущие секции могут быть сконфигурированы для достижения расчетной глубины и мощности
  • Конкурентоспособная стоимость по сравнению с другими вариантами глубокого заложения
  • Установка без вибрации (в отличие от традиционных забивных свай)
  • Устанавливается быстро, не создавая помех
Спиральная опора
Спиральная опора

СПЕЦИФИКАЦИИ

  • Наружный диаметр 2,875 дюйма x стальная труба со стенкой 0,262 дюйма, предел прочности при растяжении = 58 000 фунтов на кв. дюйм (мин.), предел текучести при растяжении = 50 000 фунтов на кв. дюйм (мин.)
  • Рейтинг прочности по крутящему моменту = 9000 футо-фунтов.
  • Коэффициент корреляции крутящего момента (кт) = 9 фут-1
  • Соединительные болты
    Тяжелый крепежный болт с шестигранной головкой диаметром 0,75 дюйма (SAE J429, класс 8)
  • Сварной шов
    E70 ‘ минимальная прочность на растяжение = 70 000 psi
  • Предельная осевая нагрузка, основанная на крутящем моменте при установке = 100 тысяч фунтов (растяжение/сжатие)
  • Допустимая осевая нагрузка, основанная на крутящем моменте при установке = 50 тысяч фунтов (FOS = 2)
  • Наружный диаметр 3,5 дюйма. x 0,300-дюймовая стенка (ASTM A500, класс C)
  • Листовая сталь толщиной 4,0 дюйма x 8 дюймов x 1 дюйм (ASTM A-36)
  • Соединительные болты
    Тяжелый крепежный болт с шестигранной головкой диаметром 0,75 дюйма (SAE J429, класс 8)
  • Сварной шов
    E70 ‘ минимальная прочность на растяжение = 70 000 psi
  • Допустимая осевая нагрузка = 50 тысяч фунтов (сжатие), 44 тысячи фунтов (растяжение)
  • Допустимая грузоподъемность с модифицированным фундаментным кронштейном = 40 тысяч фунтов
  • Трубка кронштейна
    Наружный диаметр 3,875 дюйма. x 3,125-дюймовый внутренний диаметр (внутренний диаметр) x 10-дюймовая механическая стальная труба DOM, соответствующая ASTM 513 ‘, тип 5 / класс 1026. Предел прочности при растяжении = 100 000 фунтов на квадратный дюйм (мин.), предел текучести при растяжении = 90 000 фунтов на квадратный дюйм (мин.)
  • Угловой кронштейн
    Плоская пластина толщиной 0,5 дюйма, соответствующая требованиям ASTM A-36, горячекатаная сталь, согнутая под углом 90 градусов с равными сторонами примерно по 8 дюймов. Предел прочности при растяжении = 58 000 фунтов на кв. дюйм (мин.), предел текучести при растяжении = 36 000 фунтов на кв. дюйм (мин.)
  • Опорный хомут кронштейна
    Плоский стержень толщиной 0,375 дюйма, шириной 3 дюйма и шириной 21,25 дюйма, изготовленный из горячекатаной стали ASTM A-36, изогнутый в форме подковы вокруг трубы кронштейна. Предел прочности при растяжении = 58 000 фунтов на кв. дюйм (мин.), предел текучести при растяжении = 36 000 фунтов на кв.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
