Содержимое трубопровода должно перемещаться строго в определенном направлении. Этот процесс можно сравнить с движением крови в организме: за однонаправленность тока крови отвечают клапаны в сердце и венах. А в трубопроводах для этой цели ставят специальные устройства — обратные клапаны. Однако установка такого элемента не является обязательной на 100%. Чтобы принять правильное решение — монтировать его или нет — стоит познакомиться с принципом работы устройства, достоинствах и недостатках, сферах использования.

Клапан обратный 1/2″ (латунный золотник) VALTEC

Клапан обратный 3/4″ (латунный золотник) VALTEC

Клапан обратный 1″ (латунный золотник) VALTEC

Клапан обратный 1/2″ VALTEC

Клапан обратный 3/4″ VALTEC

Клапан обратный 1″ VALTEC

Клапан обратный 1 1/4″ VALTEC

Клапан обратный 1 1/2″ VALTEC

Содержание

1. Как устроен обратный клапан
2. Виды и основные технические характеристики
3. Нужен ли обратный клапан, его плюсы и минусы
4. Как выбрать обратный клапан: полезные советы

Как устроен обратный клапан

Конструкция обратного клапана незамысловата. Главная его часть — металлический или пластиковый затвор/захлопка. В быту распространены модели с дисковыми и сферическими формами затвора. Затвор располагается в корпусе без всякого крепления либо его поддерживает вал или пружина. Для герметичности закрытия в местах контакта затвора с корпусом («седла») предусмотрены уплотнители из металла, пластика или резины.

Рассмотрим принцип работы обратного клапана на примере простых конструкций с возвратной пружиной и дисковидной створкой (рис 1).

Рис.1. Принципиальная конструкция обратных клапанов

Когда движения рабочей среды нет, запирающие элементы прижаты к выступающим элементам корпуса («седлам»). Прижатие происходит благодаря пружине либо за счет собственного веса затвора (для моделей без пружины).

Открытие клапана не требует поворотов рукоятки (как, например, у вентилей или шаровых кранов). Как только рабочая среда придет в движение, она начнет давить на запорный элемент и оттолкнет его от «седла».

Если ток по трубопроводу прекратится, затвор снова подтянется к уплотняющим элементам пружиной или силой тяжести. Ток в несанкционированном направлении еще больше прижмет запирающий элемент к «седлу». Таким образом, без рукояток и приводов, обеспечивается автоматическое срабатывание обратной арматуры.

Зная конструкцию и принцип действия, легко понять, почему клапаны без пружин чувствительны к положению, в котором устанавливаются. Ведь закрывание затворного элемента происходит только под силой тяжести. Строго горизонтальное или вертикальное положение сделает захлопывание такого затвора герметичным. Для пружинных моделей угол установки не так критичен.

Виды обратных клапанов и основные технические характеристики

Обратную арматуру классифицирует по множеству критериев. Вот некоторые из них:

1. Материал корпуса: титан, чугун, сталь, бронза, латунь, пластик. Первые четыре вида обычно применяют в промышленных системах. Типичный материал бытового обратного клапана — латунь. Обратный клапан из пластика получает популярность в полипропиленовых трубопроводах с температурой транспортируемой среды до 950С.
2. Материал запорного элемента и седла. Обратный клапан с металлическим седлом и запорным элементом стоит дороже. Если для этих деталей обратного клапана использован пластик, то гидроудары, резкие захлопывания затвора с ударом о седло иногда приводят к растрескиванию пластика и разгерметизации. Для высокотемпературных сред предпочтительней металлическая арматура. Но для бытовых сетей обратный клапан на воду и отопление нередко бывает с пластиковыми деталями.
3. Форма затворного элемента. Массовому потребителю хорошо знакомы обратные клапаны с шаром, золотниковой «тарелкой» или диском. На насосных станциях и в системах транспортировки промышленных сред востребованы двухстворчатые обратные клапаны. Затвор в них выполнен в виде двух полукруглых фрагментов.
4. Вид возвратного механизма. Для возвращения затвора в закрытое состояние устройство может оснащаться пружиной. Этот тонкий движущийся элемент с минимальной жесткостью — самая уязвимая часть конструкции, особенно в загрязненной среде. Однако пружинный обратный клапан прост в монтаже, недорог, поэтому широко используется в системах водо- и теплоснабжения на трубах с небольшим диаметром. Есть модели, где затвор поворачивается на шарнирах под действием давления среды и силы тяжести. Поворотный обратный клапан (дисковый, двухстворчатый, створчатый) нетребователен к качеству среды, не вносит большого гидравлического сопротивления. Традиционные места его установки — трубы с большим диаметром (например, канализационные).
5. Типы соединения (рис 2). Муфтовый обратный клапан — самое распространенное решение для монтажа в домашний трубопровод. Его крепят с помощью резьбы, предварительно уплотнив фум-лентой. Фланцевые обратные клапаны, межфланцевые и приварные в быту встречаются редко. Их ставят в места, где идет интенсивная транспортировка сред в промышленных масштабах.
6. Наличие противоударного механизма. На трубах с диаметром более 40 см удары затвора могут оказать серьезное воздействие на целостность системы. В таком случае предпочтительны обратные клапаны с демпфером. Захлопка с демпфирующим грузом или гидравлическим устройством опускается более плавно и мягко, не создавая лишних поводов для гидравлического удара.
7. Назначение. В магазинах покупатели редко просят обратный клапан «пружинный» или «демпферный». Чаще обозначают лишь сферу использования: для насоса, для канализации, на воду, на вентиляцию, для отопления и др. Но этот критерий слишком общий и нуждается в уточнениях по другим параметрам.

Рис 2. Клапаны с муфтовым/резьбовым и фланцевым соединением

В паспорте изделия обычно обозначаются:

• номинальный диаметр (DN) и давление (PN),
• диапазон рабочих температур,
• параметры сопротивления току рабочей среды,
• перепады давлений, при которых клапан начинает открываться и закрываться.

Эти технические характеристики универсальны для любой модели, будь то крошечные 15-миллиметровые экземпляры пружинной серии или фланцевые гиганты весом до полутонны.

Нужен ли обратный клапан, его плюсы и минусы

Большинство специалистов сходятся во мнении, что обратная арматура нужна, если:

1. Оборудуется система водозабора с использованием насоса. Обратный клапан на насос характеризуется высокой пропускной способностью: он не должен создавать значительных дополнительных нагрузок на двигатель. Установка клапана препятствует стеканию воды обратно в колодец или скважину. Благодаря ему в трубопроводе всегда есть вода. И после включения насосной станции не придется ждать, пока она из источника дойдет к месту расходования.
2. В квартире установлен бойлер. Обратный клапан для водонагревателя препятствует утечке горячей воды к соседям.
3. Есть прибор учета воды. Счетчик с обратным клапаном не «скрутится» в обратном направлении. Не зря такой клапан часто встроен в саму конструкцию прибора. Однако этот элемент не очень надежен, поэтому после счетчиков клапан ставят отдельно. Часто в квартирах давление в трубах с холодной и горячей водой разное. Клапан должен предотвратить эффект «передавливания».

Распространенные дефекты монтажа канализационной системы приводят к тому, что без надежных обратных клапанов жилье (особенно первые этажи) подвергается риску затопления неприятными субстанциями.

В то же время клапаны критикуют за то, что они создают повышенное гидравлическое сопротивление. Особенно это касается пружинных конструкций. Второй важный недостаток касается уже мембранных механизмов без пружин: при резком закрытии повышается риск гидравлического удара, а система быстрее изнашивается. Сгладить этот недостаток призваны инженерные решения с наклонными затворами и амортизаторами.

Как выбрать обратный клапан: несколько полезных советов

Каждая система имеет свои нюансы, но и модификаций клапанов разработано достаточно, чтобы сделать наиболее точный выбор с учетом технических характеристик и особенностей конструкции клапана.

В системах с чистой водой даже простые механизмы с затвором-сферой или диском на пружине прослужат не один год.

В загрязненных средах, в отопительных системах с металлическим трубопроводом, лучше проявляют себя модели с поворотным затвором.

Некоторые сантехники называют обратный клапан «абсолютным злом», предпочитая другие виды защитной арматуры. Однако если есть сомнения в идеальной сбалансированности системы, в соблюдении всех норм монтажа, то не стоит пренебрегать этим простым и эффективным устройством.

для чего нужен, принцип действия, виды

1. Назначение и принцип действия
2. Конструктивные особенности
3. Основные виды
4. Как правильно выполнить установку
5. Как самостоятельно изготовить обратный клапан

Обязательным элементом оснащения автономных водопроводных систем на дачах и в загородных домах является обратный клапан. Именно такое техническое устройство, которое может иметь различное конструктивное исполнение, обеспечивает движение жидкости по трубопроводу в требуемом направлении. Обратные клапаны, устанавливаемые в системе автономного водоснабжения, надежно защищают ее от последствий нештатных ситуаций.

Относящиеся к арматурным устройствам прямого действия, обратные клапаны срабатывают автоматически, для чего используется энергия рабочей среды, транспортируемой по трубопроводной системе.

Обратный клапан нужен для защиты водопроводной системы в случае возникновения внештатных ситуаций

Назначение и принцип действия

Основная функция, которую выполняет обратный клапан для воды, состоит в том, что он защищает систему водоснабжения от критических параметров потока жидкости, транспортируемой по трубопроводу. Наиболее частой причиной критических ситуаций является остановка насосной установки, что может привести к целому ряду негативных явлений – сливу воды из трубопровода обратно в скважину, раскручиванию крыльчатки насоса в обратном направлении и, соответственно, поломке.

Защитить водопроводную систему от перечисленных негативных явлений позволяет установка обратного клапана на воду. Кроме того, обратный клапан для воды предотвращает последствия, которые вызывает гидравлический удар.

Использование обратных клапанов в трубопроводных системах позволяет сделать их работу более эффективной, а также обеспечить корректное функционирование насосного оборудования, которым такие системы оснащены.

Принцип работы обратного клапана

Принцип работы обратного клапана достаточно прост и заключается в следующем.

• Поток воды, поступающий в такое устройство под определенным давлением, воздействует на запорный элемент и отжимает пружину, при помощи которой данный элемент удерживается в закрытом состоянии.
• После сжимания пружины и открытия запорного элемента вода начинает свободно перемещаться через обратный клапан в требуемом направлении.
• Если уровень давления рабочего потока жидкости в трубопроводе падает или вода начинает двигаться не в том направлении, пружинный механизм клапана возвращает запорный элемент в закрытое состояние.

Действуя таким образом, клапан обратный предотвращает образование нежелательного обратного потока в трубопроводной системе.

Обратный клапан пружинного типа с золотниковой тарелкой из нейлона

При выборе модели затвора, устанавливаемого на водопровод, важно знать нормативные требования, которые предъявляют к таким устройствам производители насосного оборудования. Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:

• рабочее, пробное и номинальное давление закрытия;
• диаметр посадочной части;
• условная пропускная способность;
• класс герметичности.

Информация о том, каким техническим требованиям должен соответствовать обратный клапан для воды, как правило, содержится в документации на насосное оборудование.

Клапан обратный однодисковый муфтовый

Для оснащения систем водоснабжения бытового назначения используют обратные клапаны пружинного типа, диаметр условного прохода входит в интервал 15–50 мм. Несмотря на свои компактные размеры, такие устройства демонстрируют высокую пропускную способность, обеспечивают надежность эксплуатации трубопровода, низкий уровень шума и вибрации в трубопроводной системе, на которой их устанавливают.

Еще одним положительным фактором использования обратных клапанов в системе водоснабжения является то, что они способствуют снижению давления, создаваемого водяным насосом, на величину 0,25–0,5 Атм. В связи с этим обратный клапан для воды позволяет снижать нагрузку как на отдельные элементы оснащения трубопроводов, так и на всю систему водоснабжения в целом.

Конструктивные особенности

Одним из наиболее распространенных материалов, из которого делают корпусную часть клапанов обратного хода воды, является латунь. Выбор данного материала не случаен: этот сплав демонстрирует исключительно высокую устойчивость к воздействию химически агрессивных веществ, которые могут находиться в транспортируемой по трубопроводу воде в растворенном или взвешенном состоянии. К таким веществам, в частности, относятся минеральные соли, сера, кислород, марганец, соединения железа и др. Наружную поверхность затворов, которая в процессе их эксплуатации также подвергается воздействию негативных факторов, часто защищают специальным покрытием, наносимым гальваническим методом.

Устройство обратного клапана предполагает наличие золотника, для изготовления которого также может использоваться латунь или прочный пластик. Уплотнительная прокладка, присутствующая в конструкции обратного клапана, может быть резиновой или силиконовой. Для изготовления важного элемента запорного механизма – пружины – используют, как правило, нержавеющую сталь.

Устройство пружинного обратного клапана

Итак, если говорить о конструктивных элементах пружинного обратного клапана, то данное устройство состоит из:

• корпуса составного типа, элементы которого соединяются между собой посредством резьбы;
• запорного механизма, конструкция которого включает в себя две подвижные золотниковые тарелки, установленные на специальном штоке, и уплотнительную прокладку;
• пружины, установленной между золотниковыми тарелками и посадочным седлом на выходе из пропускного отверстия.

Принцип действия пружинного обратного клапана также достаточно прост.

• Поток воды, поступающий в обратный затвор под требуемым давлением, воздействует на золотник и отжимает пружину.
• При сжатии пружины золотник перемещается по штоку, открывая пропускное отверстие и предоставляя потоку жидкости возможность свободно перемещаться через устройство.
• При падении давления потока воды в трубопроводе, на котором стоит обратный клапан, или в тех случаях, когда такой поток начинает двигаться не в том направлении, пружина возвращает золотник на его посадочное место, закрывая пропускное отверстие устройства.

Устройство поворотного обратного клапана

Таким образом, схема работы обратного клапана достаточно проста, но тем не менее обеспечивает высокую надежность подобных устройств и эффективность их использования в трубопроводных системах.

Основные виды

Разобравшись с тем, как работает обратный клапан, устанавливаемый в водопроводной системе, следует также понять, как правильно его выбирать. На современном рынке предлагаются различные виды обратных клапанных устройств, конструкция, материал изготовления и схема работы которых могут серьезно различаться.

Пружинный обратный клапан муфтового типа

Корпус затворов данного типа состоит из двух цилиндрических элементов, соединяемых между собой при помощи резьбы. В запорный механизм входят пластиковый шток, верхняя и нижняя золотниковые тарелки. Положение элементов запорного механизма в закрытом состоянии, а также их открытие в тот момент, когда давление потока воды достигнет требуемого уровня, обеспечивает пружина. Между собой составные элементы корпуса соединяются с использованием уплотнительной прокладки.

Конструкция муфтового обратного клапана с металлическим седлом

Пружинный обратный клапан с латунным золотником и золотниковой камерой сферической формы

Отличительные особенности затворов этого типа легко заметить даже на фото. Латунный корпус такого клапана в его средней части, где располагается золотниковая камера, имеет сферическую форму. Такая конструктивная особенность позволяет увеличить объем золотниковой камеры и, соответственно, пропускную способность обратного клапана. Запорный механизм водяного клапана данного типа, основу которого составляет латунный золотник, работает по такому же принципу, что и в клапанных устройствах любого другого типа.

Устройство латунного обратного клапана со сферической камерой

Комбинированный обратный клапан пружинного типа c дренажом и воздухоотводчиком

У многих из тех, кто решил самостоятельно заняться монтажом трубопроводной системы, нередко возникает вопрос о том, для чего нужен обратный клапан, оснащенный дренажной и воздухоотводной системами. Использование обратных клапанов данного типа (в особенности для оснащения трубопроводов, по которым транспортируются горячие рабочие среды) позволяет упростить процесс монтажа и технического обслуживания таких систем, повысить их надежность, снизить суммарное гидравлическое давление, уменьшить количество монтажных соединений.

На корпусе затворов данного типа, что можно увидеть даже на фото, имеется два патрубка, один из которых используется для монтажа воздухоотводчика, а второй выполняет функцию дренажного элемента. Патрубок для воздухоотводчика, на внутренней поверхности которого нарезана резьба, располагается на корпусе устройства над золотниковой камерой (ее приемной частью). Необходим такой патрубок для стравливания воздуха из трубопроводной системы, для чего дополнительно используется кран Маевского. Назначение патрубка, который располагается на противоположной стороне корпуса – на выходе из клапана, состоит в том, чтобы сливать из системы жидкость, скопившуюся после клапанного устройства.

Комбинированный обратный клапан сокращает количество монтажных соединений

Если установить горизонтальный обратный клапан, то его патрубок для отвода воздуха можно использовать для монтажа манометра. Если поставить комбинированный обратный клапан на трубопроводе вертикально, то его дренажный патрубок можно будет применять для слива воды, скопившейся после такого устройства, а патрубок воздухоотводчика – для удаления из той части трубопровода, которая расположена до обратного клапана, воздушных пробок. Именно поэтому, решая, как установить обратный клапан комбинированного типа, следует четко понимать, какие функции должен выполнять такой затвор.

Пружинные клапаны с полипропиленовым корпусом

Обратные клапаны, корпус которых выполнен из полипропилена, даже если взглянуть на фото таких устройств, внешне очень напоминают косые отводы. Такие типы обратных клапанов, для монтажа которых используется метод полифузионной сварки, устанавливают на трубопроводах, также изготовленных из полипропилена. Дополнительный косой отвод в конструкции затворов данного типа необходим для размещения в нем элементов запорного механизма, что облегчает техническое обслуживание такого устройства. Благодаря этому конструктивному решению выполнять техническое обслуживание и ремонт обратного клапана данного типа несложно – достаточно извлечь из его дополнительного отвода элементы запорного механизма, не нарушая целостности корпуса устройства и герметичности его установки в трубопроводной системе.

Доступность камеры полипропиленового обратного клапана позволяет легко контролировать его состояние и осуществлять чистку

Обратные клапаны других типов

В трубопроводных системах, предназначенных для транспортировки воды, могут устанавливаться и другие виды обратных клапанов.

• Обратный лепестковый клапан оснащен особым запорным элементом – подпружиненным лепестком. Большим недостатком затворов данного типа является то, что при их срабатывании создаются значительные ударные нагрузки. Это негативно отражается на техническом состоянии самого затворного устройства, а также может стать причиной возникновения в трубопроводной системе гидравлического удара.
• Обратные клапанные устройства двухстворчатого типа отличаются компактными размерами и небольшим весом.
• Подъемный муфтовый обратный клапан включает в качестве запорного элемента золотник, свободно перемещающейся по вертикальной оси. В основу работы запорного механизма может быть положен гравитационный принцип, когда золотник возвращается в закрытое состояние под действием собственного веса. Для этой цели может также использоваться пружина. Если вы решили установить на трубопроводе гравитационный обратный клапан, имейте в виду, что выполнять монтаж такого устройства можно только на вертикальных участках системы. Между тем гравитационный клапан отличается простотой конструкции, при этом демонстрирует высокую надежность в процессе эксплуатации.
• Существуют обратные клапаны, запорным элементом которых служит подпружиненный металлический шарик. Поверхность такого шарика может быть дополнительно покрыта слоем резины.

Обратный клапан с сетчатым фильтром для насосных станций

Решая, какой обратный клапан лучше и нужен ли в трубопроводной системе дорогостоящий затвор более сложной конструкции, следует в первую очередь познакомиться с техническими характеристиками такого устройства и сопоставить их с параметрами работы трубопроводной системы. Основное назначение обратного клапана, как уже говорилось выше, состоит в том, чтобы пропускать воду по трубопроводу в нужном направлении и не давать потоку жидкости двигаться в обратную сторону. В связи с этим выбирать обратный клапан на воду следует исходя из того, под каким давлением в трубопроводе двигается поток воды. Естественно, что надо обязательно учитывать и диаметр труб, на которые такой клапан должен быть установлен.

Выполняя монтаж трубопровода, следует также иметь в виду, что ставить обратный клапан можно различными способами. На трубах значительного диаметра устанавливаются обратные клапаны фланцевого и межфланцевого типа, а на трубах небольшого диаметра – муфтовые затворные устройства. Сварной метод установки обратных клапанов используется преимущественно при монтаже на полипропиленовых и металлопластиковых трубах.

Если правильно выбрать обратный клапан и способ его установки, такое устройство не только прослужит длительное время, но и обеспечит корректную работу всей трубопроводной системы.

Как правильно выполнить установку

Разобравшись с вопросом о том, зачем нужен обратный клапан, и с его ролью в трубопроводной системе, следует также изучить правила его установки на уже работающем или только создаваемом трубопроводе. Монтируются такие устройства на различных элементах трубопроводных систем:

• на трубопроводах автономного и централизованного водоснабжения;
• на всасывающих линиях, обслуживаемых глубинными и поверхностными насосами;
• перед бойлерами, емкостными водонагревателями и счетчиками расхода воды.

Схема установки обратных клапанов при подключении счетчиков водоснабжения

Если вас интересуют обратные клапаны, которые могут устанавливаться как в вертикальном, так и в горизонтальном положении, выбирайте не гравитационные, а пружинные модели. Узнать о том, в каком направлении через клапан должен двигаться поток воды, можно по специальной стрелке, нанесенной на корпус устройства. При установке обратных клапанов муфтового типа для хорошей герметизации обязательно используйте ФУМ-ленту. Кроме того, не следует забывать, что обратные затворы нуждаются в регулярном обслуживании, поэтому устанавливать их необходимо в доступных местах трубопровода.

При монтаже обратного клапана на всасывающую магистраль погружного насоса следует позаботиться о том, чтобы перед таким устройством был установлен фильтр грубой очистки, который не даст попасть во внутреннюю часть устройства механическим примесям, содержащимся в подземной воде. В качестве такого фильтра также может быть использована перфорированная или сетчатая обойма, в которую помещают обратный клапан, установленный на входном конце всасывающей магистрали погружного насоса.

При установке обратного клапана на уже работающем трубопроводе следует предварительно отключить систему от подачи воды и только затем заниматься монтажом затворного устройства.

Как самостоятельно изготовить обратный клапан

Несложная конструкция обратного клапана позволяет в случае необходимости изготовить его своими руками.

Схема самодельного обратного клапана

Для решения этой задачи вам потребуются следующие материалы и инструменты:

• тройник с внутренней резьбой, который будет выполнять функцию корпуса;
• муфта с резьбой на наружной поверхности – седло самодельного обратного клапана;
• жесткая пружина, изготовленная из стальной проволоки;
• стальной шарик, диаметр которого должен быть немного меньше, чем диаметр отверстия в тройнике;
• стальная резьбовая заглушка, которая будет выполнять функцию упора для пружины;
• стандартный набор слесарных инструментов и уплотнительная ФУМ-лента.

виды и конструкция устройства, принцип работы и сфера использования

Перейти к содержанию

Search for:

На чтение 8 мин. Просмотров 2. 2k. Опубликовано 16.09.2019

Содержание

1. Основные задачи
2. Место установки
3. Описание устройств
4. Принцип работы
5. Виды механизмов
6. Способы монтажа
7. Технология установки
8. Особенности крепления своими руками

Обратный клапан — механизм прямого действия, который обеспечивает циркуляцию воды только в одну сторону. Запорная арматура работает благодаря передвижению жидкости и не нуждается в подключения дополнительных источников питания. Устройство поддерживает стабильную работу водяной и тепловой системы, а также защищает водопровод от выхода из строя при появлении аварийных ситуаций.

Основные задачи

Водяной клапан обычно используется одновременно с поверхностными насосами при организации систем индивидуального водоснабжения.

Назначение запорной арматуры:

1. Стабилизирует давление. В домах холодное и горячее водоснабжение проходит по разным трубам и из-за разницы давления холодная вода может не выдавливаться в смеситель. Это препятствует нормальной регулировке температуры. Обратный возвратный клапан стабилизирует высокое давление, позволяя настраивать температурный режим.
2. Защищает трубопровод от перепадов давления и гидравлических ударов, а непосредственно водопровод — от непредвиденных ситуаций и последующего ремонта.
3. Не допускает обратной циркуляции воды.

Последняя функция особенно актуальна для систем канализации. Обратный невозвратный клапан блокирует обратный проход сточных вод, не допуская их выхода из унитаза или мойки.

Место установки

Канализационная и водопроводная системы — не единственные места, в которых установка клапана является необходимостью. Другими участками являются:

1. Контур автономной отопительной системы. Помещения, где находятся радиаторы отопления или теплый пол, кардинально отличаются по гидравлическим и напорным показателям, поэтому нуждаются в установке автоматической запорной арматуры. Устройство врезается перед котлом и позволяет сбалансировать технические показатели.
2. Вход в водонагреватель. Обратная запорная арматура, установленная перед бойлером, не допускает передвижение горячей водной массы обратно в трубопровод с холодной водой.
3. Погружные помпы. Если система подвода воды соединена с колодцем или скважиной, важно сделать монтаж погружной помпы. Ее основная задача — подъем водных масс с глубины и транспортировка под давлением в дом. При отключении электричества подкачанная вода естественным путем стекает в напорный бак. Чтобы избежать этого, требуется установка запорного клапана перед насосом.
4. Перед счетчиком контроля расхода воды. Все учетные устройства, в частности, бытовой счетчик воды, особо чувствительны к нарушениям и изменениям водоснабжения. Гидравлический удар негативно действует на прибор, вплоть до выхода его из строя. Также запорное устройство не позволяет турбине проворачиваться в обратную сторону.

Предохранительный клапан не допускает обратную циркуляцию воды в любом из описанных выше случаев.

Описание устройств

Обратный запорный клапан выглядит довольно просто. Внутри конструкции находятся следующие основные элементы:

• маленькая пружинка, выполняющая функцию задержки затворного механизма;
• затвор с уплотнителем — может изготавливаться из прочного пластика или стали;
• металлический корпус (как правило, разборной для удобства обслуживания), состоящий из двух резьбовых частей.

Сегодня существует большое количество запорных механизмов. С учетом конструкции устройство может быть дополнено следующими вспомогательными элементами:

• штоком;
• штифтом на шарнирах;
• шариковыми подшипниками;
• пружинами;
• эластомерами;
• дисковыми рычагами.

Чтобы правильно подобрать запорный элемент, необходимо отталкиваться от конструкции системы и основного назначения установки.

Принцип работы

В основе работы — элементарные законы гидродинамики и физики. Когда жидкость перестает попадать в трубопровод, пружина полностью закрывает затвор. При появлении напора и давления на клапан пружинка ослабевает, открывая доступ для прохода воды. После отключения насоса и снижения напора затворный механизм заново срабатывает. Сопротивление пружины повышается под воздействием непосредственно давления. Это не допускает открытие клапана.

Предохранительная конструкция в канализационной системе имеет другой принцип работы. Сам клапан конструктивно состоит из круглой пластины с уплотнителем, пружинистого рычага и корпуса. Когда вода поступает в мойку, рычаг открывается. При падении давления запорный механизм закрывается и предотвращает обратный проход канализационных вод.

Виды механизмов

Запорные устройства условно делятся по нескольким критериям. Наиболее распространенные механизмы:

1. Дисковый или пружинный клапан. Внутри находится пружинка с запирающим элементом. Когда жидкость циркулирует в правильную сторону, пружина сжимается и дает проход воде. Во время обратного потока пружинка разжимается, закрывая затвор. Эти клапаны недорого стоят и не нуждаются в техобслуживании. Но со временем внутри появляются минеральные отложения. В этом случае устройство нужно полностью менять.
2. Подъемный запирающий клапан характеризуется тем, что затвор производит вертикальные поступательные движения. Когда вода циркулирует под давлением, затвор перемещается вверх, открывая ей путь.
3. Шаровой запорный механизм сделан в форме шара, покрытого износостойким герметиком. Шарик приподнимается, когда жидкость циркулирует в нужном направлении, и опускается, закрывая проход воде при передвижении потока в другую сторону. Устройства этого типа не обязательно заменять после износа. Они легко ремонтируются. При этом поломки бывают довольно редко, так как элементы не трутся внутри конструкции. Из недостатков — требуется большое пространство, чтобы установить подъем клапана.
4. Двустворчатый механизм является разновидностью поворотного клапана. Имеет два лепестка, которые открываются от прямого направления воды. У этих конструкций высокое гидравлическое сопротивление, то есть скорость циркуляции жидкости снижена. Чаще всего их используют в сложной рабочей среде (грязная вода, нефть), так как в этом случае можно подобрать подходящий уплотнитель.
5. Поворотный или лепестковый клапан представляет собой конструкцию из пластин-лепестков, установленных на шарнирах, открывающихся во время прямого потока жидкости и закрывающихся при обратном направлении. В этом случае нет пружин, собирающих минеральные отложения.

В бытовых условиях чаще всего устанавливают подъемные виды клапанов. Это обусловлено простотой ремонта: в них просто надо заменить пружину.

Способы монтажа

Чтобы определить, какой выбрать клапан, также нужно обратить внимание на способ установки. Следует определить, подходит ли он для определенной отопительной или водопроводной системы:

1. Межфланцевые устройства монтируются между фланцами. Имеют маленький размер и недорогую стоимость.
2. Фланцевые запорные механизмы. Монтируются с помощью специальных крепежей в форме дисков. Как правило, изготавливаются шаровыми. Благодаря надежности могут использоваться даже для труб большого сечения. Делаются из высокопрочной стали.
3. Сварные конструкции делаются из стали. Имеют абсолютную герметичность соединения. Из недостатков — невозможность ремонта, сложность установки и демонтажа. Чаще всего применяются в энергетике.
4. Муфтовые запоры крепятся с помощью резьбы, поэтому просты в установке. В основном изготавливаются дисковыми. Их обычно устанавливают для водопроводов частных домов.

Герметичность корпусных элементов во всех моделях обеспечивается с помощью уплотнителей, которые находятся на участках соединения.

Технология установки

Прежде чем установить обратный клапан на воду, нужно определить месторасположение врезки, а также технологию, которая отличается для различных систем.

Для колодца или скважины, в которых установлена дренажная или вакуумная помпа, защитный клапан крепится на выходе: это позволяет избежать слива жидкости.

Для поверхностных насосов запорные элементы устанавливаются одновременно в нескольких участках — перед гидравлическим аккумулятором и непосредственно на подающем шланге.

Предохранительный клапан для насосной подстанции устанавливается в систему после храповика на всасывающей трубе. В некоторых случаях, при очень сильном давлении, возможна и врезка перед подстанцией.

В системах канализации запорными механизмами лучше всего оборудовать весь санузел — унитаз, кухонную раковину, душевую кабинку.

Технология монтажа клапана обратного давления воды бывает:

1. Фланцевой — используется для центральных систем водоснабжения и промышленных водопроводов. Фланцы крепятся на болтовых соединениях, между которыми устанавливают уплотнители. Современной разработкой являются регулируемые мембранные модели с электрическим приводом, которые управляются с помощью соленоида — катушки на электромагнитной индукции. В пищевой и медицинской сфере распространены пневматические механизмы.
2. Муфтовой — клапаны устанавливают с помощью сварки или резьбовым способом. Для бытового использования лучше выбирать резьбу. Это облегчает процесс обслуживания, а для герметизации используется фум-лента или водостойкий герметик.

Технология выбирается с учетом целей эксплуатации запорного клапана. Также нужно не забывать, что предохранительный механизм можно установить горизонтально или вертикально: это зависит от вида системы, куда он монтируется.

Особенности крепления своими руками

Чтобы обратный защитный клапан исправно работал, необходимо не только грамотно подобрать конструкцию с учетом сечения водопроводных труб, материала изготовления и способа установки, но и со всей ответственностью подойти к его монтажу. Есть несколько рекомендаций, которые помогут в установке запорной арматуры:

1. Монтировать предохранительный механизм необходимо по ходу циркуляции воды. На корпусе устройства всегда находится соответствующая стрелка, которая показывает нужное направление.
2. Необходимо обеспечить доступ к конструкции для технического обслуживания при поломке. Исключение могут составлять лишь элементы, которые приварены сваркой.
3. Монтаж клапана на насос выполняется или в начале всасывающей трубы, или непосредственно перед помпой.
4. Во время установки устройства на бойлер необходимо отсоединить его от электросети, перекрыть подачу воды и опустошить емкость.
5. Если защитный механизм ставится на счетчик расхода воды, его нужно установить между вентилем и самим прибором.
6. В магистрали подачи холодной и горячей воды давление отличается, поэтому желательно на каждый трубопровод поставить отдельный клапан. В противном случае начнутся сбои температуры воды.
7. Чтобы соединения были герметичными, можно воспользоваться паронитовыми уплотнителями. Но необходимо проследить за тем, чтобы они не уменьшили диаметр отверстия трубы, иначе это увеличит давление.
8. Чтобы запорный механизм не испортился из-за некачественной воды, желательно установить перед ним фильтр очистки. Это повысит срок эксплуатации клапана.
9. Необходимо исключить чрезмерное давление любых элементов системы на корпус предохранительного клапана.

Внимание: Сегодня на рынке сантехники существует много подделок на популярные бренды. Поэтому во время приобретения требуемого клапана необходимо обращаться только к надежному продавцу с хорошей репутацией.

Установка запорных механизмов позволит избежать аварийных ситуаций в отопительных и водопроводных системах, положительно отразится на работе насосов, исключит заполнение трубопровода воздухом. Но чтобы выполнить монтаж предохранительного клапана быстро и легко, нужно предварительно продумать расположение устройства, а также подготовить требуемые инструменты для установки.

Adblock
detector

виды, устройство, принцип работы, монтаж

Обратный клапан позволяет жидкости протекать через трубопровод в одном направлении и препятствует – в противоположном. Это — важный компонент любой системы водоснабжения, отопления, канализации и промышленных технологических установок. Он также используется в системах предотвращения протечек стиральных и посудомоечных машин. Запорные устройства имеют разнообразные конструкции, каждая из которых имеет свои преимущества и область применения. Общая их черта — затвор открывается по достижении определенного давления и закрывается при падении давления ниже установленного значения.

Внешний вид обратного клапана

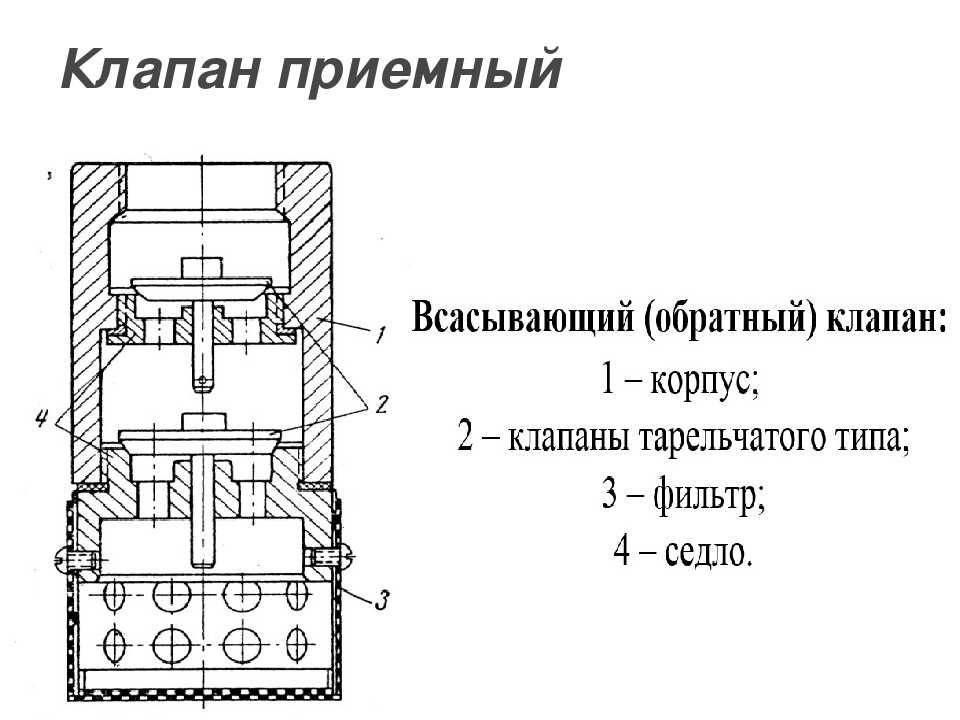

Внутреннее устройство обратного клапана

Содержание

Из чего состоит и как работает обратный клапан для воды для насоса

Обратный клапан для воды состоит из следующих частей:

• корпуса;
• золотника — подвижного исполнительного органа, который в свою очередь собран из толкателя, золотниковых тарелок и зажатой между ними эластичной прокладки;
• уплотнительной прокладки;
• пружины (за исключением подъемных устройств гравитационного типа).

Устройство обратного клапана для воды варьируется в зависимости от его типа.

Корпус чаще всего делают из латуни — этот материал не подвержен коррозии и воздействию химически активных веществ, содержащихся в воде в виде раствора, он прочен и долговечен.

Иногда на внешнюю сторону гальваническим методом наносят хромовое или никелевое покрытие. Части золотника также изготавливают из латуни или прочного пластика. Прокладка водяного обратного клапана чаще всего бывает резиновая или силиконовая. И, наконец, пружину делают из нержавеющей стали с большим коэффициентом упругости.

Как работает обратный клапан

Принцип действия различных видов обратных клапанов

Принцип действия обратного клапана состоит в том, что золотник движется вдоль толкателя (штока) и может занимать для крайних положения в золотниковой камере. Напор воды в прямом направлении сжимает пружину и отжимает тарелки в открытое положение. Вода проходит через затвор. Если же напор падает, пружина прижимает тарелки и зажатую между ними прокладку к седлу и закрывает его.
Принцип действия обратного клапана подъемного типа практически такой же, только роль пружины играет масса золотника и сила притяжения.

Виды обратных клапанов

В зависимости от типа запирающего элемента различают следующие виды обратных клапанов:

• Подъемного типа. Тарелка дискового обратного клапана двигается вверх и вниз. После подачи напора в рабочем направлении затвор открывается, а при падении напора или изменении направления движения жидкости — закрывается под действием пружины или собственного веса.
• Поворотный. Невозвратный клапан представляет собой откидную створку, поворачивающуюся и открывающуюся под напором жидкости, и закрывающуюся силой пружины при падении напора.
• Шаровой. Поток перекрывается шаром, прижимаемым к седлу клапана возвратной пружиной. Напор жидкости отжимает шар от седла, открывая проход для воды.
• Межфланцевый. Может быть дисковым-конструкция аналогична подъемному, но тарелка перемещается вдоль оси потока, и двустворчатым-заслонка состоит из двух створок, складывающихся навстречу друг другу. Двустворчатая конструкция обладает минимальным сопротивлением потоку в открытом виде.

Обратный клапан подъемного типа

Обратный клапан поворотного типа

Обратный клапан шарового типа

Обратный межфланцевый клапан

По материалу изготовления различают такие типы обратных клапанов, как:

• Латунные — надежные и износостойкие, чаще всего применяются в быту.
• Чугунные — недорогие, но подвержены ржавчине, применяются только на магистральных трубах.
• Нержавеющие — самые высококачественные и надежные, но и самые дорогие. Применяются в самых ответственных системах.

В зависимости от метода крепления клапана обратного хода воды различают:

• Муфтовые – клапан для воды включается в разрыв трубы с помощью двух резьбовых муфт. Наиболее распространены в бытовых системах.
• Фланцевые — затворный клапан подключается с помощью фланцевых соединений. Применяется в основном для устройств из чугуна на трубах больших размеров.
• Межфланцевые – запорный клапан находится между двух фланцев, которые стягиваются сквозными шпильками. Также применяются на магистральных трубопроводах.

Муфтовый обратный клапан

Места установки клапанов

В системах бытового водоснабжения и отопления найдется много мест, куда необходимо установить обратный клапан:

• На входе в квартиру от централизованной подачи горячей воды.
• После счетчика для защиты его от гидроудара.
• Перед насосной станцией системы индивидуального водоснабжения — для пресечения утечки воды из труб после отключения напряжения.
• На конце водозаборного шланга, опущенного в колодец или скважину, или после погружного насоса — во избежание стекания воды при остановке насоса.
• На входе электрического или газового водонагревателя — во избежание выхода нагревшейся и расширившейся воды в холодную магистраль.
• В системе защиты от протечек стиральных и посудомоечных машин.

Это самые распространенные места установки. При необходимости такой клапан для воды устанавливают во все места, где необходимо обеспечить водный поток строго в одну сторону.

Как сделать правильный выбор

Чтобы выбрать обратный клапан, который будет работать долго и надежно в гармонии с другими элементами вашей системы водоснабжения или отопления, необходимо обратить внимание на следующие моменты:

• Назначение. Тип выбранного устройства должен ему соответствовать. Так, например, затворы подъемного типа с гравитационным действием можно устанавливать строго в предусмотренном конструкцией положении, так, чтобы ход штока был перпендикулярен поверхности земли.
• Способ присоединения. Выбирается одновременно с проектированием разъемов, к которым будет присоединен клапан, во избежание нагромождения лишних переходников. Для бытовых систем обычно применяют муфтовые соединения.
• Размер. Должен точно соответствовать диаметру трубопровода. Применение меньшего по диаметру затвора, присоединенного через переходники, снизит надежность конструкции и создаст повышенное сопротивление потоку.
• Материал. Для горячих жидкостей лучше использовать латунный или нержавеющий, поскольку у полипропиленового при высоких температурах заметно снижается ресурс.

Начинающему домашнему мастеру трудно учесть все нюансы, поэтому в случае сомнений не нужно стесняться посоветоваться с опытным инженером.

Устройство клапанов разных типов

Выбор и установка обратного клапана на воду зависит от его конструктивных особенностей. Клапан для воды может принадлежать к таким типам, как:

Клапан обратный пружинный муфтовый

Корпус устройства представляет собой два цилиндра, объединенные резьбовым соединением. Золотник состоит из пластмассового толкателя, пары тарелок и упругой прокладки. Нормальное положение затвора — закрытое, при подаче напора жидкости и достижения им заданного значения он отжимает пружину, и клапан на воду открывается. При падении напора пружина возвращает золотник на место, закрывая затвор.

Поворотный лепестковый

Золотник в этом варианте выполнен не осевым, а поворотным, причем ось размещена выше просвета затвора. При подаче давления жидкости оно отжимает заслонку и клапан открывается. При падении напора заслонка под действием силы тяжести или возвратной пружины опускается и закрывает просвет. При монтаже такого устройства важно соблюдать маркировку «верх» и максимально возможный уклон, определенный в документации. В устройствах больших размеров при возврате заслонки происходит мощный удар ее о седловину, что может привести к гидроудару и даже к выходу устройства из строя. Чтобы предотвратить это, конструкцию приходится усложнять и добавлять демпфирующие удар элементы. Конструкция позволяет создавать затворы больших диаметров, мало чувствительные к наличию в жидкости взвесей и других включений.

Шаровая модель

Способ действия и устройство весьма схожи с тарельчатым пружинным клапаном. Роль запирающей детали играет шар, прижимаемый пружиной к седлу. Применяется в основном для труб малого диаметра, в бытовых сантехнических системах. Такой обратный проходной клапан при равном сечении обладает большими внешними размерами, чем тарельчатый.

Изделие подъемного типа

Шток золотника в этом случае размещается вертикально, под давлением воды золотник поднимается, открывая затвор. При снижении напора шток опускается, и клапан закрывается. На установку таких устройств накладывается ограничение — ее можно проектировать только на горизонтально расположенных трубах. Важное достоинство таких конструкций — возможность ремонта золотника без снятия всего корпуса. Минусом являются повышенные требования к чистоте жидкости.

Обратные клапаны для погружных насосов

Для организации бесперебойного водоснабжения в частных домах с использованием погружного насоса особенно важно установить сразу за насосом обратный клапан. Это будет препятствовать стеканию воды обратно в скважину при отключении насоса и избавит от необходимости каждый раз заново заполнять систему водой.

Обратный клапан для погружных насосов

При скважине большой глубины, достаточном диаметре трубопровода и удаленности скважины от дома речь может идти о десятках литров воды. Во многие модели погружных насосов такой затвор устанавливают на заводе. Если же его нет, то выбирают, как правило, устройство из латуни с осевым перемещением золотника и возвратной пружиной. Просвет затвора должен быть не меньше, чем внутренний диаметр трубопровода, чтобы не создавать дополнительного сопротивления потоку.

Правила установки обратного клапана

Мало осуществить оптимальный выбор модели устройства, необходимо еще и правильно его установить.

Неправильная установка затвора может привести к необходимости его ремонта или замены, что может быть весьма трудоемким делом, особенно если он установлен в скважине.

• Если на корпусе нарисована или выбита стрелка- то устанавливать его надо строго стрелкой вверх, даже несмотря на наличие возвратной пружины.
• Если глубина скважины или колодца (точнее, расстояние до зеркала воды) невелико, то обратный проходной клапан ставят непосредственно на входе в напорный аппарат.
• В случае, когда глубина скважины более 8 м, устройство лучше поставить на водозаборе, дополнив его механическим фильтром грубой очистки.
• При использовании погружного насоса затвор необходимо поставить на его выходе.
• При большом расстоянии до скважины лучше поставить два затвора-на выходе напорного устройства и на вводе в дом.

Схема монтажа насосной станции с обратным клапаном

Все варианты предусмотреть невозможно, поэтому перед началом монтажа следует показать схему своей системы водоснабжения или отопления квалифицированному и опытному инженеру — сантехнику.

Как монтируются обратные клапаны для насосных станций

Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:

• Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
• При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
• Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.

Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.

Функция обратного клапана

30.06.2001

Давайте спросим себя: — А как часто при ремонте или диагностике машины мы обращаем внимание на так называемый «обратный клапан», каким способом мы проверяем его и проверяем ли вообще?. Надо сказать, что из всего многообразия авторемонтных мастерских в нашем городе только в нескольких обращают на это внимание, и только в двух-трех есть кое-какое оборудование (самодельное, конечно) для проведения «топливных тестов». А в остальных поступают «испытанным дедовским методом»: «топливный тест» там заключается (в лучшем случае) в пережимании «обратки» или в ее отсоединении и визуальном наблюдении за струей топлива, льющейся в бутылочку. Но, согласитесь, данный «способ» был применим раньше, когда и ВАЗ’ы нам были в диковинку. И что можно таким «тестом» узнать? Только то, что топливный насос «качает». А вот какое давление он создает? «На глаз, на нюх, на слух» совершенно невозможно провести  «топливный тест», тем более на современных машинах. И совершенно невозможно определить «по толщине струи топлива» ее давление. В лучшем случае можно определить что-то, когда из «обратки» топливо вообще не поступает или еле-еле «капает».

Здесь уже есть «определенность».
 А мы сейчас поговорим о «обратном клапане».
Регулятор давления топлива (в обыденной жизни мы все, наверное,  называем его «обратный клапан» или «перепускной клапан», потому что он перепускает топливо обратно в бак, в количестве зависящем от режима работы двигателя), установлен на топливной  «рейке» и предназначен для поддержания постоянного давления топлива на входе в форсунки при различных режимах работы  двигателя и при разном разрежении во впускном коллекторе. Регулятор представляет собой мембранный клапан. С одной стороны на мембрану действует давление топлива, а с другой — усилие пружины и давление воздуха из впускного коллектора, с которым регулятор соединен шлангом. Чем больше абсолютное давление (т.е. чем меньше разрежение) воздуха во впускном коллекторе (т.е. чем больше нагрузка на двигатель), тем больше давление топлива. При уменьшении нагрузки на двигатель, когда давление топлива превышает суммарное усилие от пружины и от давления воздуха, клапан регулятора открывается на большую величину и избыток топлива по сливной магистрали возвращается в топливный бак.
  Говоря образно, «обратный клапан» служит только для того, что бы поддерживать одну и туже разницу давлений, прикладываемых к форсунке со стороны впускного коллектора и со стороны топливной магистрали.
  ECU.

 «Не держит», что означает его полную «открытость», то есть топливо, закачиваемое топливным насосом, проходит через клапан и топливную рейку свободно, почти нигде и ничем не задерживаясь, и спокойно  по магистрали «обратки» сливается в топливный бак. Это состояние вызывает пониженное давление в топливной системе.
«Клинит», «подклинивает» — в этом случае клапан работает «пьяным швейцаром в ресторане»: «хочу пущу, а захочу – и не пущу!». В этом случае топливо, попавшее в топливную рейку,  «утыкается» в клапан, и так как ему деваться некуда (а насос сзади продолжает создавать давление), то оно начинает искать выход,…

А иногда, когда клапану  «захочется»- оно резво струится в бак по совершенно открытой магистрали и никто не может предугадать, когда все это случится.
« Мертвый» — понятно, означает: клапан в этом состоянии подобен бронированным дверям в банке – стоит на пути топлива и совсем не пропускает его в бак, ни при каких условиях. Как следствие, при описанной неисправности давление в топливной системе значительно возрастает.
Когда клапан «не держит», топливо, закачанное топливным насосом почти свободно циркулирует по машине. Топливный насос — топливный фильтр — топливная рейка — и обратно в бак. Представим происходящее: в топливной рейке пониженное давление топлива, не смотря на то, что топливный насос работает исправно.
Во время ускорения машины, когда, обратный клапан должен чуть-чуть «подзакрыться» из-за того, что произошло увеличение объема воздушного потока и, следовательно, произошло уменьшение разряжения во впускном коллекторе, — клапан не повышает давление топлива. А при ускорении двигателю «хочется» топлива больше, но он его не получает.
Что в итоге? Только то, что при этом состоянии клапана и во время ускорения машина «начинает тянуть хуже». Но и это не все. Когда «клапан не держит», то он еще «делает нам подлянку» после того, как мы заглушили машину и пытаемся ее завести через, например два часа. Что происходит в этом случае? При нормально работающей топливной системе и всех ее элементах давление топлива в  топливной системе после остановки двигателя должно оставаться неизменным в течение довольно длительного времени, скажем, всю ночь. Но это при нормально работающей системе! А у нас клапан «не держит». Что произойдет? А то, что после остановки двигателя и прекращения работы топливного насоса у нас просто-напросто давление в топливной системе не сохранится. То есть в топливной рейке, через некоторое время после остановки топливного насоса, давления не будет. И когда мы через час-два начнем снова заводить двигатель, то будем долго-долго его «гонять», пока он начнет «схватывать» и только потом заведется. Кроме этого, «пониженное давление в системе выражается в неустойчивой работе двигателя при ХХ.
А теперь суммируем, на что может влиять клапан, который «не держит»:

плохая «приемистость», «дергание» автомобиля при разгоне;

неустойчивый ХХ;

 после остановки двигателя и заведении через некоторое время – двигатель заводится с трудом, его приходится долго «гонять», что бы завести.

Разберем состояние «мертвого» клапана, который не пропускает топливо. Что получается в этом случае? Топливный насос «гонит» топливо, а оно «утыкается» в этот клапан и далее не идет. В «топливной рейке» возникает избыточное давление топлива, не 2.5 кг/см², а  3…5 и более. Электромагнитные форсунки получают импульсы и открываются на определенное время. Топливо, находящееся под давлением в топливной «рейке» «впрыскивается» в цилиндры. Но объем «впрыснутого» топлива при давлении 4 кг/см² будет больше, чем объем топлива «впрыснутого» при давлении 2.5 кг/см². Что получается? В мануалах пишется, что для нормальной работы двигателя требуется смесь, состоящая из одной части топлива и 14.7 частей воздуха. А здесь получается, что при неизменном количество поступающего воздуха, в цилиндрах двигателя топлива оказывается значительно больше, чем положено для нормальной работы. И оно не может воспламениться и сгореть все полностью. Из выхлопной трубы мы увидим черный дым – то топливо, которое не сгорело. Безусловно, ECU, анализируя выходное напряжение   датчика кислорода, пытается уменьшить время открывания форсунок, но его возможности не бесконечны!



Информацию по обслуживанию и ремонту автомобилей вы найдете в книге (книгах):

Книга Acura MDX 2001-2006, Honda Pilot 2003-2008, Ridgeline с 2006 бензин, электросхемы. Руководство по ремонту и эксплуатации автомобиля. Профессионал. Легион-Aвтодата.

Книга Mercedes Atego с 1998 дизель. Руководство по ремонту грузового автомобиля. Терция

MotorData полный доступ, 1 месяц, 1 рабочее место

лепестковый, шариковый клапан в системе отопления, куда ставить на обратке, установка

Содержание:

Для чего предназначен обратный клапан
Принцип работы в системе отопления
Разновидности устройств
Тарельчатый
Шариковый
Двухстворчатый
Лепестковый
Правила установки обратного клапана

Чтобы ваша система отопления работала максимально эффективно, должны быть корректно подобраны все элементы контура, от оптимального котла – до правильной трубной арматуры.

Невзирая на разную стоимость, назначение и конструкцию, каждый из элементов выполняет определенную функцию, поэтому неправильный выбор одного из компонентов заставит отопительную систему работать неправильно. Ниже мы расскажем о такой детали контура как обратный клапан для отопления.

Для чего предназначен обратный клапан

Установка обратного клапана на отопление является обязательным мероприятием – он необходим в контуре для возможности регулирования направления движения теплоносителя. На рынке можно встретить множество моделей, которые разнятся по принципу использования и своей конструкцией.

Обратный клапан в состоянии предотвратить серьезные аварии вследствие изменения движения воды во время скачков давления или когда в батареях скапливается много воздуха. Большинство потребителей о таких нюансах даже не знают.

Принцип работы в системе отопления

Обратный клапан для отопления с естественной циркуляцией можно приобрести в любом строительном магазине. Несмотря на то, что многие модели отличаются по своей конструкции, у них все же присутствует одна общая деталь – это пружина. Она необходима для закрывания затвора, в нештатных условиях происходит ее сжатие. В зависимости от условий использования, клапан должен быть подобран с достаточной упругостью и массивностью пружины.

Благодаря наличию пружины клапан остается в закрытом состоянии. По мере прохождения теплоносителя по отопительному контуру возникает давление, благодаря которому жидкость открывает обратный клапан и продвигается дальше по системе.

При любых нештатных ситуациях, например, в момент возникновения гидроудара или при аварии, обратный клапан в системе отопления не позволит жидкости вытечь, изменив направление движения. Несмотря на простоту конструкции, данный запорный элемент предотвращает серьезные повреждения отопительного контура.

Разновидности устройств

Существует несколько разновидностей запорных клапанов, причем зачастую на подающий и обратный контур устанавливаются изделия разного типа. В зависимости от используемого металла, обратный клапан может иметь свои особенности.

Чаще всего применяются латунные, чугунные и стальные изделия. Кроме этого, обратные клапаны отличаются по своей конструкции. Рассмотрим основные варианты.

Тарельчатый

Клапан тарельчатой конструкции представляет собой специальный диск, который перекрывает внутренний просвет контура в момент возникновения изменений в системе. При этом диск опускается в седло с эластичным уплотнителем, а изнутри стыкуется со штоком, который свободно двигается по втулке. Для предотвращения нештатных ситуаций и изменения направления потока теплоносителя, используется подъемный или проточный тарельчатый клапан.

Шариковый

По конструкции шариковый обратный клапан практически не отличается от предыдущего варианта. Единственное существенное различие состоит в том, что в данном механизме используется шарик, а не диск. Изготавливают шарики из каучука или алюминия. Если в результате изменения потока воды срабатывает пружина, шарик падает в седло и перекрывает внутренний просвет, препятствуя оттоку теплоносителя в обратном направлении.

Как правило, такие клапаны устанавливают в стандартных системах отопления. В случае если для отопления используют трубы с большим сечением, эффективность шаровых и тарельчатых клапанов выглядит сомнительно.

Двухстворчатый

Для отопительных систем с трубопроводом больших сечений был разработан особый вид клапанов – двухстворчатый. Он в равной степени эффективен как для подающей трубы, так и для обратки – принцип действия будет одинаковым.

При условии соблюдения рабочих условий створки обратного клапана на обратке отопления и на подаче свободно открываются давлением теплоносителя. При изменении рабочего давления и неправильном потоке воды специальная ось с прикрепленными на ней створками перекрывает внутренний просвет трубы.

Стоит отметить, что данная запорная арматура является самой надежной, благодаря чему она востребована в системах с высоким давлением.

Лепестковый

Еще одна разновидность запорной арматуры – лепестковый обратный клапан, или, гравитационный. В нем стоит пружина с низким сопротивлением и малой упругостью. В некоторых случаях такой пружины нет вовсе.

Функционирование лепесткового обратного клапана для отопления основано на законах физики, связанных с силой тяжести и давлением. В конструкции клапана присутствует створка с уплотнительной прокладкой, которая установлена на оси в верхней части сечения трубы. Особенность таких клапанов в том, что они работают только при горизонтальной установке.

Правила установки обратного клапана

Определяясь, куда ставить обратный клапан на отопление, руководствоваться нужно, в первую очередь, требованиями проекта. Если схема разводки требует обязательного наличия обратного клапана, он должен быть установлен в нужном месте и с учетом всех требований и норм. Как правило, такую арматуру устанавливают в момент обвязки трубопроводом отопительного котла.

Обратите внимание, что для правильного монтажа обратного клапана нужно грамотно подобрать его разновидность в соответствии с рабочим давлением и температурой теплоносителя. Кроме того, важно монтировать изделие таким способом, как было указано производителем в техническом паспорте к арматуре. Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы.

Установка обратных клапанов на отопительную систему позволяет справиться сразу с несколькими задачами. В первую очередь, такие устройства позволяют предотвратить негативные последствия для системы отопления в случае возникновения внештатных ситуаций. Кроме того, это своеобразная страховка от излишних затрат на ремонт в будущем. Еще один важный момент – согласованность работы различных приборов, закольцованных в одну систему. Она достигается как раз за счет установки запорной арматуры. Также устанавливают подпиточный клапан для системы отопления, который в определенных случаях просто необходим.

Таким образом, если вы беспокоитесь о долговечности и надежности работы отопления и не хотите иметь в будущем дополнительных расходов, то вам определенно стоит предусмотреть наличие обратного клапана в отопительном контуре.

Как это работает: обратные клапаны

Как это работает: обратные клапаны | Шлюмберже

Артикул

Надежная работа без автоматизации или вмешательства человека

Обратные клапаны, также известные как невозвратные или односторонние клапаны, позволяют жидкости течь в одном направлении в трубопроводе. Клаппер свисает с шарнира, вала тарелки или штифта, прикрепленного к нижней стороне крышки. Эта конструкция препятствует обратному потоку в линии.

Из-за своей простой конструкции обратные клапаны обычно работают без автоматизации или вмешательства человека, а вместо этого зависят от скорости потока жидкости для открытия и закрытия. Это означает, что у них нет внешнего метода управления, такого как ручка или рычаг. Минимальное давление на входе, необходимое для работы клапана, называется давлением срабатывания, обычно оно составляет от 1 до 5 фунтов на квадратный дюйм. Обратные клапаны разработаны специально с учетом этого числа.

Степень открытия обратного клапана определяется скоростью потока. Чем выше скорость потока, тем больше будет открыт клапан, пока он не достигнет максимального, полностью открытого положения. На многих обратных клапанах угол полного открытия составляет приблизительно 85°.

Идеально подходящие для стандартных и ответственных применений в энергетике, запорные, запорные и обратные клапаны NEWCO включают соединение крышки с герметичным уплотнением, которое устраняет фланцы корпуса и крышки, уменьшая вес и упрощая применение внешней изоляции.

Типы

Поворотные (t с поворотным диском) обратные клапаны состоят из створки с диском, выпуклым на входной стороне вверх по потоку и плоским на стороне выхода ниже по потоку. Для клапанов API Spec 600 этот диск качается на шарнире, прикрепленном к нижней части крышки клапана. Для клапанов API Spec 6D типичная конструкция представляет собой литой карман в корпусе клапана с вставным валом или штифтом и втулкой, в который запирается створка. Этот тип конструкции требует некоторого ограничения, чтобы удерживать хлопушку в кармане. Новая конструкция отличается улучшенной модульностью и упрощает сборку, позволяя собирать различные конфигурации с базовой конструкцией.

Форсунка (осевой поток) Обратные клапаны имеют подпружиненный диск, который перемещается горизонтально. Пружина обеспечивает безударную конструкцию, исключающую воздействие гидравлического удара. Они предназначены для работы в полностью открытом положении даже при минимальном расходе, чтобы обеспечить производительность. Сопловые обратные клапаны могут быть установлены как в подземных, так и надземных системах и идеально подходят для газовых систем.

Шаровые обратные клапаны включают сферический шаровой клапан, который иногда подпружинен для герметизации при давлении ниже давления открытия. Из-за сферической конструкции эти клапаны могут легко изнашиваться при длительном использовании и требуют частого обслуживания; поэтому их следует устанавливать в местах, легкодоступных для ремонтных бригад.

Обратные клапаны с диафрагмой состоят из резиновой мембранной заслонки, которая открывается, когда давление на входе превышает давление на стороне выхода, и закрывается, когда это давление выравнивается или опускается ниже заданного перепада давления.

Запорные обратные клапаны обычно имеют конструкцию, аналогичную поворотному обратному клапану, но имеют дополнительный внешний механизм управления, такой как привод, рычаг или маховик, который позволяет преднамеренно закрыть клапан независимо от давления потока.

Клапаны Duckbill позволяют потоку проходить через мягкую трубку, которая впадает в выходную часть клапана, при этом противодавление сжимает трубку и перекрывает поток.

Особенности

Основным преимуществом обратного клапана является его простая конструкция. Как правило, обратные клапаны также меньше и проще в установке по сравнению с другими типами клапанов, что упрощает техническое обслуживание и делает его более эффективным. Обратные клапаны могут быть спроектированы с особыми характеристиками защиты от хлопка для снижения шума и износа уплотнений. Обратные клапаны форсунок ENTECH обычно выбирают для этой функции на насосных станциях СПГ и газокомпрессорных станциях. Кроме того, благодаря своей простой обтекаемой конструкции обратные клапаны TOM WHEATLEY и обратные клапаны ENTECH имеют более низкие потери давления (менее 1 фунта на кв. дюйм), чем аналогичные поршневые обратные клапаны.

Области применения

Благодаря простой конструкции и разнообразным материалам обратные клапаны используются в самых разных областях и областях. Обратные клапаны могут быть спроектированы в соответствии со стандартами API Specs 600 или 6D. Обычно обратные клапаны, разработанные в соответствии со спецификациями API Spec 600, используются на промышленном рынке. Эти клапаны, как правило, с уменьшенными размерами портов, имеют специальные болтовые соединения и уплотнение крышки, угловое седло, створку и рычаг из двух частей, а также отделку из твердого хрома. Обратные клапаны могут быть спроектированы с учетом различных требований к толщине стенок и имеют номинальные значения давления и температуры в соответствии с ASME B16.34. Обратные клапаны API Spec 600 и 6D, предназначенные для использования в нефтегазовой промышленности, имеют съемные седла, а также соединения крышки с корпусом для уплотнений, прокладок крышки и болтового соединения крышки.

Специальные клапаны для подводной эксплуатации при экстремально высоких давлениях и низких температурах могут быть встроены в систему. Клапан TOM WHEATLEY имеет уникальную свободно вращающуюся заслонку. Если требуется обратный поток или критическая операция очистки скребками, створка может приводиться в действие вручную, гидравлически или с помощью ROV и удерживаться в полностью открытом положении. Эта функция также доступна в неподводных приложениях.

Клапаны

NEWCO доступны в размерах от 1/4 до 24 дюймов [от 5 до 600 мм], классы ASME от 150 до 1500 и из различных марок нержавеющей стали.

Запорные, шаровые и обратные клапаны NEWCO идеально подходят для стандартных и ответственных применений в энергетике. Герметичное соединение крышки исключает фланцы корпуса и крышки, что снижает вес и упрощает применение внешней изоляции. В отличие от клапанов с болтовой крышкой, внутреннее давление, прикладываемое к самозакрывающемуся клапану, приводит к более плотному контакту уплотнительных элементов — чем выше внутреннее давление, тем плотнее уплотнение. Конструкция обратного клапана с наклонным диском обеспечивает минимальное ограничение в средах с низкой скоростью и идеально подходит для предотвращения обратного потока в приложениях с однонаправленным потоком в горизонтальном потоке. Кроме того, конструкция с наклонным диском обеспечивает закрытие, уменьшающее захлопывание.

ENTECH DRV-Z

Обратный клапан сопла

Поделись этим

Войдите в систему, чтобы получить доступ к премиум-контенту

Чтобы загрузить этот файл, сначала войдите в свою учетную запись Schlumberger.

Нет учетной записи? Нажмите ниже, чтобы начать.

ВойтиРегистрация учетной записи

Извините, у вас нет доступа к этому контенту

Премиум-контент требует специальных разрешений учетной записи. Нам нужно немного больше информации от вас, прежде чем мы сможем предоставить вам доступ.

Завершить настройку учетной записи

Как работают мембранные обратные клапаны?

Последнее обновление: 19 декабря 2019 г. в широком диапазоне размеров и материалов. Они обеспечивают автоматическое регулирование расхода жидкостей и газов с помощью различных механизмов. В системах низкого давления и вакуумных системах малого диаметра широко используются диафрагменные обратные клапаны. Они используются для предотвращения обратного потока и проблем, которые могут возникнуть в результате этого. В этом посте кратко описывается, как работает большинство малогабаритных мембранных обратных клапанов низкого давления.

Трубки или трубопроводы диаметром около двух дюймов или меньше часто называют малогабаритными. Обычно считается, что системы низкого давления имеют давление около 50 фунтов на квадратный дюйм (345 кПа) или меньше.

Посмотрите короткое видео о том, как работают мембранные обратные клапаны >>
В нем есть видеоматериалы о тестировании мембранных обратных клапанов.

Что такое обратный клапан?
Обратные клапаны также называются обратными клапанами и односторонними клапанами. Они пропускают поток в одном направлении, но препятствуют ему в противоположном направлении. Этот нежелательный обратный поток обычно называют обратным потоком. Это может привести к загрязнению, беспорядку или неисправностям. Обратные клапаны приводятся в действие потоком и перепадом давления между их входным и выходным портами.

Узнайте больше об основах миниатюрных, компактных обратных клапанов и обратных клапанов малого диаметра в нашей серии сообщений в блоге по обратным клапанам, начиная с « Проверка обратных клапанов — введение ».

Покомпонентный вид типичного обратного клапана с миниатюрной диафрагмой
(слева направо): входное отверстие, свободно плавающий диск диафрагмы из эластомера, выходное отверстие.





Что такое мембранный обратный клапан?
Мембранные обратные клапаны используют резиновые гибкие диафрагмы или самоцентрирующиеся диски для контроля обратного потока.

Узнайте больше об эластомерных полимерах и каучуках в нашем блоге «Эластомеры и каучуки: в чем разница?».



Как работает мембранный обратный клапан?

Свободно плавающие диафрагмы из эластомера
Мембранные обратные клапаны этого типа почти всегда нормально открыты. Самоцентрирующийся гибкий диск из эластомера является рабочей частью мембранного обратного клапана этого типа. Корпус клапана удерживает диск по центру седла или уплотняющей поверхности клапана.

Поверхность уплотнения находится на входной стороне корпуса обратного клапана. Он имеет тонкую гладкую поверхность, которая обычно вогнута или изогнута назад к входному отверстию. В его центре есть отверстие. Обратный поток заставляет гибкий резиновый диск ложиться на изогнутую уплотняющую поверхность. Это закрывает входное отверстие. Закрытый обратный клапан предотвращает обратный поток вверх по течению через входное отверстие.

Обратный клапан с плавающей диафрагмой имеет особую конструкцию на выпускной стороне корпуса клапана. Здесь обычно есть какое-то двухуровневое седло клапана со встроенными каналами. Положительный поток к выпускному отверстию или выходному отверстию приводит к тому, что диск прилегает к этому седлу. Затем среда обтекает диск, проходит по каналам и выходит через выходное отверстие обратного клапана.



Типичные рабочие состояния обратного клапана с миниатюрной диафрагмой (слева направо):
в состоянии покоя (нормально открытый), согнутый диск мембраны обеспечивает
прямой поток (открыт полный поток) и обратный поток (клапан закрыт).



Три совета о том, как работают обратные клапаны со свободно плавающей диафрагмой из эластомерного диска

• Для закрытия этих обратных клапанов требуется противодавление
• Они зависят от гравитации, что помогает закрыть их в некоторых приложениях с низким расходом
• Жидкости с высокой вязкостью или высоким удельным весом могут привести к их неисправности















































Анимация, показывающая открытое и закрытое
рабочий указывает обратный клапан с фиксированной гибкой мембраной
. Это обратный клапан серии
ISM CVRT.

Узнайте больше о типах промышленных обратных клапанов и о том, как они работают: « Как работают обратные клапаны и почему их следует выбирать по сравнению с другими типами клапанов? ” в Empowering Pumps.

Если вам нравится то, что вы читаете… сообщите нам об этом, подписавшись на наш блог . Вы будете получать уведомления по электронной почте всякий раз, когда мы публикуем новую статью.

Подпишитесь на наш блог

Неподвижные гибкие диафрагмы из эластомера

Неподвижные гибкие диафрагмы имеют гофрированные или шарнирные соединения. Эти типы мембранных обратных клапанов обычно нормально закрыты. При использовании положительное давление создает прямой или нисходящий поток. Этот поток и давление за ним давит на диафрагму. Если давление достаточно высокое, диафрагма открывается.

При снижении расхода перепад давления на клапане уменьшается. Если давление падает достаточно низко, диафрагма может вернуться в исходное закрытое положение. Это происходит, когда эластичность диафрагмы становится больше, чем положительное давление на выходе.

Что такое давление открытия?
Давление срабатывания — это давление, при котором нормально закрытый обратный клапан только начинает открываться. Достаточно пропустить через клапан первую струйку жидкости или газа. Как правило, это минимальное давление, необходимое для открытия клапана.

Нормально открытые мембранные обратные клапаны
Для закрытия большинства нормально открытых мембранных обратных клапанов требуется противодавление. До тех пор, пока это не произойдет, свободно плавающий гибкий диск из эластомера пропускает поток через обратный клапан. Таким образом, большинство обратных клапанов со свободно плавающей дисковой диафрагмой следует рассматривать как нормально открытые обратные клапаны.

Нормально закрытые мембранные обратные клапаны
Нормально закрытый обратный клапан открывается при наличии достаточно большой разницы давлений между впускным и выпускным концами клапана. Когда это давление становится достаточно низким, клапан закрывается. Давление на входе должно преодолеть эластичность диафрагмы, чтобы открыть обратные клапаны с гибкой диафрагмой. Диафрагма остается закрытой до тех пор, пока входное давление не превысит давление открытия.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Смешивайте и подбирайте дюймовые и метрические соединения. Посмотреть видео.

Заключение
Мембранные обратные клапаны обеспечивают долговечное и надежное автоматическое управление потоком. Обратные клапаны с пластиковой диафрагмой особенно полезны при низком давлении и вакууме. Это связано с тем, что они очень экономичны и могут быть спроектированы с очень низким давлением открытия. Они также изготавливаются из различных материалов корпуса клапана и диафрагмы, что обеспечивает широкую химическую совместимость. В сочетании с соответствующей защитной фильтрацией обратные клапаны с пластиковой диафрагмой адаптируются и полезны.

Как всегда, ISM предлагает своим клиентам образцы, чтобы помочь им в тестировании и принятии решений. Их можно запросить при просмотре нашего каталога.

Узнайте больше о типах промышленных обратных клапанов и о том, как они работают.

Возникли проблемы с определением того, подходит ли мембранный обратный клапан для требований вашей системы? Помогите нам, рассказывая другим о том, что вы узнали.

Есть еще вопросы о том, как работают мембранные обратные клапаны или мембранные эластомеры? Если да, напишите мне по электронной почте: [email protected] . Вы также можете задавать вопросы, используя раздел комментариев ниже.

О авторитете

Steven C. STEVEVES C. STEVEVEM C. C.I. ISM), ISO 9001-2015 поставщик миниатюрных пневматических, вакуумных и гидравлических компонентов для OEM-производителей и дистрибьюторов по всему миру. Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.

« Вернуться на главную страницу блога

Как работает обратный клапан?

Содержание

• 1 Что такое обратный клапан?
• 2 Принцип работы обратного клапана
• 3 Термины, используемые в Обратном клапане
  • 3.1 1) Давление срабатывания
  • 3.2 2) Давление закрытия
• 4 Типы обратных клапанов
  • 4.1 1) Подпружиненный 5 Y-линейный клапан
  • 4. 3 3) Шаровой обратный клапан
  • 4.4 4) Мембранный клапан
  • 4.5 5) Подъемный донный клапан
  • 4.6 6) Поворотный клапан
  • 4.7 7) Запорный обратный клапан
  • )
  • ) 90.buck обратный клапан
  • 4,9 9) Дроссельный или вафельный клапан
• 5 Преимущества и недостатки обратных клапанов
  • 5.1 Преимущества обратного клапана
  • 5.2 Недостатки обратного клапана
• 6 Каково применение обратного клапана?
• 7 Часто задаваемые вопросы Раздел
  • 7.1 Что делает обратный клапан?
  • 7.2 Для чего используется обратный клапан?
  • 7.3 Является ли обратный клапан типом предохранительного клапана?
  • 7.4 Какова функция обратного клапана?
  • 7.5 Каковы распространенные проблемы с обратным клапаном?
  • 7.6 Остановит ли обратный клапан гидравлический удар?
  • 7.7 Почему мой обратный клапан не работает?
  • 7.8 Какой клапан NRV?

Клапаны стали наиболее важной частью всех отраслей промышленности. Основной задачей клапанов является регулирование потока жидкости. Поэтому они используются в различных бытовых и промышленных целях. Существует несколько типов клапанов, и обратный клапан является одним из них. Обратный клапан также известен как донный клапан, ретенционный клапан, обратный клапан, обратный клапан (NRV) или односторонний клапан.

Обратный клапан используется для остановки обратного потока жидкости. Чтобы остановить обратный поток, этим клапанам требуется большее давление на стороне всасывания, чем давление на стороне нагнетания. Если давление на стороне всасывания не будет больше, чем давление на стороне нагнетания, то клапан не закроется и прекратит обратный поток жидкости. В этой статье мы в основном обсудим работу обратного клапана, различные типы, области применения, преимущества и недостатки.

Что такое обратный клапан?

Обратный клапан представляет собой механическое устройство, используемое для остановки обратного потока жидкостей в трубопроводах и трубопроводных системах . Обратный клапан также известен как обратный клапан (NRV) или односторонний клапан , поскольку он позволяет жидкости течь только в одном направлении.

Символ или знак со стрелкой на внешнем корпусе обратного клапана указывает направление потока.

Символ обратного клапана

Обратный клапан (NRV) или донный клапан работает по принципу перепада давления. Проще говоря, он откроется только тогда, когда давление на выходе меньше давления на входе. Когда давление на выходе становится выше давления на входе, клапан отключается, чтобы предотвратить обратный поток жидкости.

Понятие давления срабатывания (разность давлений между входной и выходной сторонами) используется для открытия и закрытия обратного или одностороннего клапана. Следовательно, обратные клапаны имеют определенное давление срабатывания, которое можно указать как конкретное давление срабатывания.

Эти клапаны работают автоматически. Следовательно, для закрытия и открытия этого клапана не требуется труда, в отличие от других клапанов. В результате в большинстве случаев обратные клапаны не имеют штока или рукоятки клапана. Максимальные клапаны изготавливаются из металла или пластика.

Эти клапаны изготавливаются из различных материалов, конструкций и размеров. Обратные клапаны чаще всего используются в компрессорах, двигателях, насосах, турбинах, котлах, печах и т. д. Это недорогие, простые и маленькие клапаны.

Этот тип клапана имеет два порта. Проще говоря, он имеет два отверстия: одно для всасывания жидкости, а другое для выпуска жидкости. В настоящее время различные типы обратных клапанов используются в различных отраслях промышленности. Обратный или донный клапан также очень популярен для бытового применения.

Принцип работы обратного клапана

Обратный клапан работает по принципу перепада давления . В обратном клапане минимальный перепад давления на входе (разность давлений между выходной и входной сторонами) называется давлением срабатывания.

Для открытия и закрытия обратного клапана важную роль играет давление срабатывания. Это давление открытия варьируется в зависимости от размера и конструкции различных обратных клапанов.

Когда давление на входе становится равным давлению открытия, клапан открывается, и жидкость начинает поступать внутрь клапана.

Когда давление открытия становится выше, чем давление на входе, жидкость пытается перетекать со стороны нагнетания на сторону всасывания. В этот момент клапан закрывается и препятствует обратному течению жидкости.

Процесс закрытия клапана зависит от размера и конструкции клапана. Сила тяжести или давление пружины помогают закрыть клапан.

Максимальные обратные клапаны имеют на корпусе стрелку, указывающую направление потока жидкости.

Обратные или донные клапаны обычно устанавливаются в тех случаях, когда возникают проблемы с обратным потоком жидкости. Однако эти клапаны отличаются высокой эффективностью, низкой стоимостью и отличными характеристиками. Эти типы клапанов являются простым решением потенциальных проблем.

Если жидкость обратного потока содержит загрязнения, это может вызвать проблемы и загрязнить среду выше по потоку. Например, системы канализационных трубопроводов имеют обратные клапаны для обеспечения сброса шлама или мусора и предотвращения повторного попадания этого мусора в систему.

Термины, используемые в обратном клапане

Ниже приведены некоторые основные термины, которые необходимо понимать при работе с обратным клапаном.

1) Давление срабатывания

Обратному клапану для открытия требуется самое низкое давление на входе (разность давлений между сторонами всасывания и нагнетания). Поскольку он касается этого самого низкого давления на входе, он обеспечивает поток жидкости.

Давление срабатывания — это минимальное давление на входе, при котором открывается клапан. Поэтому для правильной работы клапана убедитесь, что он создает достаточное давление срабатывания.

2) Давление закрытия

Давление, при котором закрывается обратный или односторонний клапан, называется давлением закрытия .

Когда давление на входе становится меньше давления открытия/открытия и жидкость перемещается со стороны нагнетания на сторону всасывания, донный клапан закрывается. Этот закрывающий механизм зависит от конструкции клапана. Проще говоря, обратное давление прижимает диафрагму, шар, затвор или диск к отверстию и запечатывает его. В соответствии с конструкцией процесс закрывания может поддерживаться силой тяжести или пружинами.

Типы контрольных клапанов

Клапан чекового клапана имеет следующие типы:

1. Пружинный встроенный клапан
2. .
3. Запорный обратный клапан
4. Обратный клапан с утиным носом
5. Дисковый или межфланцевый клапан

1) Подпружиненный линейный клапан

Эти типы обратных клапанов имеют простую конструкцию и просты в эксплуатации. Это самый распространенный тип обратного клапана. Он известен как пружинный обратный клапан, потому что он использует пружину для закрытия клапана. На приведенной ниже схеме показан подпружиненный линейный донный или обратный клапан.

На приведенной ниже схеме показаны детали и направление потока внутри клапана. Когда жидкость пытается попасть во всасывающее отверстие клапана, она создает достаточное давление, чтобы превзойти усилие пружины и давление открытия. Преодолев давление срабатывания, жидкость толкает диск и открывает отверстие.

Когда отверстие клапана открывается, жидкость начинает поступать в клапан. Если давление жидкости во всасывающем отверстии становится ниже, чем давление открытия, то сила пружины и давление открытия или противодавление толкают диск в направлении, противоположном отверстию, и закрывают клапан.

Короткий ход пружины диска ускоряет время реакции закрытия клапана.

Конструкция этого обратного клапана (NRV) позволяет останавливать колебания давления в трубопроводе и предотвращать возникновение гидравлических ударов. Этот гидроудар возникает из-за внезапной остановки потока жидкости в системе.

Наиболее известными типами подпружиненных встроенных обратных клапанов являются бесшумный клапан или клапан сопла . Эти типы клапанов могут устанавливаться горизонтально или вертикально.

Преимущества подпружиненных прямоточных клапанов

Преимущества подпружиненных встроенных клапанов

1. Он прост в эксплуатации.
2. Простой дизайн.
3. Этот клапан имеет низкую стоимость.
4. Вы можете установить его в любом направлении в зависимости от направления потока.

1. Предотвращает повреждение системы из-за обратного потока.
2. Он также работает как предохранительный клапан для обеспечения безопасности системы.
3. Эти клапаны препятствуют обратному течению загрязнений к стороне впуска.
4. Это автоматический клапан.

Недостатки Подпружиненные линейные клапаны

1. Для осмотра или обслуживания этих клапанов необходимо полностью удалить их из системы.

Подробнее: Различные типы клапанов

2) Подпружиненный Y

Этот донный клапан работает так же, как подпружиненный линейный клапан. В случае подпружиненного Y-клапана гибкий диск и пружина устанавливаются под определенным углом. Этот особый угол клапана образует букву «Y»; из-за этого он известен как подпружиненный Y-образный клапан.

Эти типы обратных клапанов работают так же, как пружинный линейный клапан, но их не нужно отсоединять от системы для ремонта и очистки. Подпружиненный Y-клапан имеет большой вес, и для его установки требуется больше места внутри системы.

Преимущества и недостатки подпружиненного Y-клапана 2

Преимущества	Недостатки
Вам не нужно удалять их из системы для их ремонта и очистки.	Эти типы клапанов имеют большой размер.
Предотвращают обратный поток жидкости.	Имеют большой вес.
Они предотвращают повреждение системы из-за блокировки жидкости.	Подпружиненный Y-образный клапан требует больше места для установки внутри системы.

3) Шаровой обратный клапан

Шаровой кран представляет собой механическое устройство, в котором используется перфорированный полый шар для управления потоком жидкости, протекающей через шар. Этот клапан открывается, когда шаровое отверстие совмещается с входным потоком, и закрывается, когда рукоятка клапана поворачивается на 90 градусов, чтобы остановить поток.

Имеет подпружиненный шар, который используется для открытия и закрытия отверстия клапана. Этот шар устанавливается на уплотнительное седло. Это коническое седло уплотнения, которое помогает направить шар внутрь седла и обеспечивает превосходное уплотнение для предотвращения обратного потока.

Когда давление жидкости на всасывающем конце клапана становится больше, чем давление срабатывания, шар отходит от своего седла и пропускает жидкость.

Когда давление на стороне всасывания становится ниже давления открытия или давление на стороне нагнетания клапана становится больше, чем давление на стороне всасывания, шар возвращается в исходное положение, закрывает отверстие и останавливает обратный поток жидкость.

Преимущества и недостатки шаровых кранов

Преимущества	Недостатки
Малый вес.	Это не лучший вариант для дросселирования приложений.
Донный клапан быстро открывается и закрывается.	Рукоятка этого клапана имеет повернутое положение.
Имеет небольшие размеры.	Очистка этого клапана очень трудна.
Не требует смазки.
Шаровой кран имеет длительный срок службы.

Read More: Working of Ball Valve

4) Diaphragm Valve

A diagram valve has more than one port (i. e., suction port and discharge port), корпус клапана, резиновая диафрагма и седло или водослив или седло, на котором сидит диафрагма. Он известен как обратный клапан с диафрагмой , потому что в нем используется диафрагма для управления потоком жидкости.

Корпус этого NRV (обратного клапана) изготовлен из дерева, металла, пластика или другого материала в зависимости от типа клапана. Это двунаправленный двухпозиционный дроссельный клапан.

Мембранный клапан использует мембрану для включения и отключения потока жидкости. Эта мембрана или диафрагма изготовлена ​​из резины. На приведенной ниже схеме показан нормально открытый мембранный обратный клапан.

В этом клапане не используется концепция давления срабатывания для открытия и закрытия клапана. Он использует свободно плавающую самоцентрирующуюся диафрагму для нормального открытия (NO) и нормального закрытия (NC). Этот клапан также требует более высокого давления на стороне всасывания, чтобы преодолеть эластичность диафрагмы.

Когда давление на стороне всасывания становится выше, чем давление на стороне нагнетания, резиновая мембрана изгибается, и начинает вытекать большое количество жидкости.

По мере снижения давления на стороне всасывания или на входе мембрана закрывает отверстие и останавливает обратный поток. Эти донные клапаны лучше всего подходят для применения в условиях вакуума или низкого давления.

Преимущества и недостатки мембранного клапана

Преимущества	Недостатки
Обеспечивает герметичность.	Этот клапан не подходит для работы с высоким давлением.
Может ремонтироваться без прерывания работы системы.	Может работать только при температуре от -60 до 450 o F.
Этот обратный клапан прост в обслуживании.	Не подходит для многооборотных приложений.
Нет необходимости в давлении срабатывания для открытия и закрытия клапана.

См. также: Работа мембранного клапана

5) Подъемный донный клапан

Этот обратный клапан использует диск для регулирования потока жидкости. Этот диск поднимается с седла клапана, позволяя потоку жидкости. Этот тип донного клапана используется в приложениях с высоким давлением и высокой скоростью жидкости.

Этим клапанам требуется давление открытия, чтобы поразить пружину или силу тяжести, и направляющая, чтобы удерживать диск в вертикальном направлении, чтобы диск мог повторно установиться с надлежащим уплотнением и выравниванием в исходное положение.

В случае подъемного обратного клапана жидкость должна повернуться на угол 90 градусов для сброса.

Когда давление на стороне всасывания становится ниже, чем давление срабатывания, или жидкость пытается течь обратно со стороны нагнетания на сторону всасывания, пружина или сила тяжести используются для закрытия клапана. Если сила пружины недоступна для закрытия подъемного клапана, в этом случае сила тяжести играет жизненно важную роль в повороте диска для закрытия клапана.

Доступны подъемные клапаны звездообразной, Т-образной и прямоточной конструкции. Вы можете установить подъемные клапаны в вертикальном или горизонтальном направлении, но те клапаны, которые зависят от силы тяжести, должны быть установлены для перемещения диска в вертикальном направлении.

Преимущества и недостатки подъемных клапанов 9 606799 обратный поток

Преимущества	Недостатки
Эти клапаны требуют больших затрат энергии.
Обладают очень высокой надежностью.	Они относительно неэффективны.
Эти типы обратных клапанов экономичны.
Это очень гибкий клапан.

6) Поворотный клапан

Поворотный клапан также известен как обратный клапан « с наклонным диском ». Этот клапан имеет диск, впускное и выпускное отверстия. Диск установлен на цапфе, которая открывается, когда давление на входе превышает давление открытия.

Когда давление на стороне впуска становится ниже давления обратного потока, этот клапан поворачивается и закрывает клапан. Когда сила пружины недоступна, ориентация установки силы тяжести играет жизненно важную роль в повороте и закрытии клапана.

Угол между вертикальной плоскостью и седлом клапана называется посадочным углом . Диапазон этого угла варьируется от 0 до 45 градусов. В максимальных случаях диапазон этого угла сиденья составляет от 5 до 7 градусов.

Путем увеличения угла посадки можно уменьшить расстояние перемещения диска клапана. Таким образом, диск быстрее закроет поток жидкости и сведет к минимуму возможность гидравлического удара. Угол вертикального сиденья 0 градусов.

Advantages and Disadvantages of Swing Valve

Advantages	Disadvantages
It has very low pressure and turbulence drop.	Постоянное взмахивание может повредить элементы сиденья.
Обеспечивает легкое открывание.	Эти клапаны не идеальны для пульсирующих потоков.
Этот клапан обеспечивает превосходное уплотнение.

7) Запорный обратный клапан

Работа запорного клапана очень похожа на запорный клапан , но 8 подъемный клапан или подпружиненный клапан . имеет ручную доминантную характеристику. Эта характеристика запорного донного клапана позволяет ему работать как обычный обратный клапан и предотвращает обратный поток. Но можно использовать внешний механизм, чтобы преодолеть это и сохранить надлежащую функцию закрытия и открытия клапана.

Запорный клапан имеет очень низкую стоимость и высокую эффективность. Они могут использоваться в самых разных областях, от бытовых до промышленных.

Эти типы обратных клапанов используются в гидроэлектростанциях, системах безопасности, охлаждении турбин, парогенераторах и котлах.

Преимущества и недостатки запорного клапана

Преимущества запорного клапана

1. Эти типы клапанов имеют простую конструкцию.
2. Они просты в уходе.
3. Запорный клапан закрывается и открывается очень быстро.
4. Имеет долгий срок службы.

Недостатки запорного клапана

1. Имеют низкую эффективность регулирования.
2. Они не подходят для вязких жидкостей.
3. Эти клапаны не подходят для жидкостей с крупными частицами.

8) Обратный клапан «утиный нос»

Эти типы обратных клапанов позволяют жидкости течь по мягкой трубе плоской формы с естественным уплощенным концом. Эта уплощенная форма конца выглядит как утконос, который позволяет потоку жидкости. Когда давление со стороны всасывания сбрасывается, конец утконоса возвращается в свою уплощенную форму и блокирует поток жидкости.

Этот клапан изготовлен из синтетического эластомера или каучука. Клапаны с утиным носом чаще всего используются в медицинских учреждениях, на очистных сооружениях, в системах приливов и отливов, чтобы остановить примеси из-за обратного потока.

Преимущества клапана Duckbill

1. Не требует обслуживания.
2. Клапан с утиным носом имеет очень низкую стоимость.
3. Не требует ручного управления или внешнего источника питания.

9) Дроссельный или межфланцевый клапан

Дроссельный или межфланцевый обратный клапан можно использовать взаимозаменяемо. Эти типы обратных клапанов имеют межфланцевый или дисковый диск, установленный на пружине и шарнире.

Обе стороны или порты клапана открываются, когда давление на стороне всасывания превышает давление открытия. Когда давление на стороне всасывания падает или возникает обратный поток, пружина заставляет диск закрывать клапан. Дроссельный клапан позволяет жидкости течь напрямую с незначительной блокировкой.

Дисковые затворы максимального размера имеют редуктор и рукоятку, установленную на штоке клапана. Это упрощает работу клапана, но за счет скорости. К вращающемуся валу прикреплен диск.

Диск находится в середине трубы. Когда эти клапаны полностью закрыты, они полностью блокируют трубу. Когда вы пытаетесь полностью открыть клапан, диск клапана образует угол 90 градусов с потоком среды.

Поворотные затворы используются для изменения или регулировки операций. Эти клапаны известны благодаря своей высокой скорости работы, низкой стоимости, небольшому размеру, легкому весу и легкому доступу. Эти клапаны можно использовать с рукоятками, шестернями или автоматическими приводами.

Преимущества и недостатки дискового затвора

Преимущества	Недостатки
Дроссельная заслонка имеет небольшие размеры.	Эти клапаны имеют комплексную очистку.
Эти типы донных или обратных клапанов имеют низкую стоимость.	Этот односторонний обратный клапан имеет плохие уплотняющие характеристики.
Они легкие.	Эти клапаны вызывают кавитацию и закупорку потока.
Эти клапаны требуют меньше обслуживания, чем шаровые краны.

Подробнее: Работа с клапаном бабочки

Преимущества и невыполнения. Клапан

• Эти клапаны предотвращают повреждение компрессора и насоса из-за обратного потока.
• Эти типы клапанов снижают производственные потери, которые могут возникнуть из-за нестабильной остановки клапанов.
• Донный клапан имеет очень низкий перепад давления.
• Эти клапаны требуют низких затрат на техническое обслуживание.
• Обратный клапан устраняет вибрацию и снижает риск внезапного отказа клапана.
• Эти клапаны занимают меньше места, чем обычный обратный клапан.
• Обратный или обратный клапан предотвращает обратный поток.
• Поддерживает давление.
• Эти клапаны можно использовать как вертикально, так и горизонтально.
• Гибкая опора для различных условий потока.
• Заменяется большинством традиционных обратных клапанов без необходимости дорогостоящей замены трубопровода.
• Используются в качестве резервной системы.
• Это быстродействующие проблемы.

Недостатки обратного клапана

• Эти клапаны пропускают жидкость только в одном направлении.
• Не подходят для пульсационной системы.
• Обратные клапаны вызывают гидроудары в системе.
• Невозможно проверить в открытом или закрытом состоянии.
• Внутренние компоненты обратного клапана невозможно осмотреть в условиях эксплуатации.
• Диск может застрять при открытии клапана.

Каково применение обратного клапана?

Обратные клапаны используются для следующих применений:

1. Насосы
2. Компрессоры
3. Aircraft Hydraulic Systems
4. Fuel Pump
5. Boilers
6. Turbines

1) Pumps

Certain types of pumps often use non-return valves. Мембранные насосы и поршневые насосы (например, хроматографические насосы и насосы-дозаторы) часто используют выпускной и впускной шаровые обратные клапаны.

Обратный клапан обычно имеет вид небольшого цилиндра и соединяется с головками насоса на выпускной и впускной линиях. Многие насосы, подобные механизмам, используются для перемещения больших объемов жидкости с помощью обратных клапанов (например, шаровых обратных клапанов). Эжекторный насос или насос питательной воды, подающий воду в паровой котел, оснащен этими клапанами для предотвращения обратного потока.

Клапаны этого типа также используются в насосах, подающих воду на водную горку. Вода с горки течет по трубам, а башня крепит лестницу к горке. Так как сооружение с задвижками закрывается на ночь, обратный клапан препятствует протеканию воды по трубопроводу. Когда объект снова откроется на следующий день, клапан откроется, поток продолжится, и горки снова будут доступны.

Читайте также: Различные типы насосов

2) Промышленные процессы

1. Эти типы альвов используются в химической промышленности.
2. Эти клапаны используются в силовых установках.
3. Приемный клапан используется в системах орошения, питьевой воды и сточных вод.
4. Эти клапаны используются в нефтегазовой промышленности.
5. Используется в пищевой промышленности и производстве напитков.

Этот клапан используется в различных приложениях по следующим причинам.

• Во избежание обратного потока жидкости.
• Во избежание загрязнения обратным потоком.
• Эти клапаны используются для поддержания герметичности.
• Во избежание сифонирования.

3) Котлы

Обратные клапаны используются в различных котлах для остановки обратного потока горячей воды. Эти клапаны также используются для управления потоком воды от питательного насоса в котел.

Подробнее: Рабочие и разные типы котлов

4) Компрессор

В компрессорах обратный клапан используется для остановки обратного потока сжатого воздуха или газа. Эти клапаны используются на входе и выходе компрессоров.

Читайте также: Различные типы компрессоров

FAQ Раздел

Что делает обратный клапан?

 Обратный клапан останавливает обратный поток жидкости. Он предотвращает повреждение системы из-за обратного потока.

Для чего используется обратный клапан?

Обратный клапан используется для остановки обратного потока системы внутри системы.

Является ли обратный клапан типом предохранительного клапана?

Обратный клапан — это тип предохранительного клапана. Это односторонний клапан, который позволяет жидкости течь только в одном направлении.

Какова функция обратного клапана?

Основное назначение и функция обратного клапана – остановить обратный поток.

Каковы распространенные проблемы с обратным клапаном?

Наиболее распространенные неисправности обратных клапанов приведены ниже:

1. Создают сильный шум.
2. У них проблемы с гидравлическим ударом.
3. Проблемы с утечкой и обратным потоком.
4. Обратные клапаны также имеют проблемы с вибрацией.

Остановит ли обратный клапан гидравлический удар?

Если обратный клапан срабатывает быстро, он может предотвратить гидравлический удар. Этот процесс останавливает колебания давления, которые могут создавать ударные волны во всей жидкости. Возникающие ударные волны могут привести к полному выходу из строя или повреждению разорванного трубопровода, трубных опор или оборудования.

Почему мой обратный клапан не работает?

При неправильной работе обратного клапана начинается обратный поток в систему, что может привести к ее повреждению или выходу из строя. Обратный клапан не работает по следующим причинам:

1. Медленное закрытие клапана.
2. Если в клапане не установлен фильтр, происходит обратный отток загрязнений. Из-за отсутствия фильтра эти загрязнения застревали между корпусом и диском клапана, что вынуждает клапан открываться в течение всей работы.
3.  Коррозия или износ материала клапана может привести к повреждению седла клапана или диска. Из-за этого повреждения клапан не будет должным образом герметизировать обратный поток. Это может привести к обратному потоку.

Какой клапан NRV?

Обратный клапан, донный клапан, удерживающий клапан или односторонний клапан известен как NRV (обратный клапан).

Подробнее

1. Различные типы котлов
2. Типы насосов
3. Различные типы клапанов
4. Различные типы шаровых кранов

Как работают обратные клапаны для насосов?

17 сентября 2021 г. 16:01:53

Обратный клапан насоса представляет собой самодействующий односторонний или обратный клапан. Это автоматическое предохранительное устройство позволяет жидкости свободно течь в одном направлении. Однако, если поток жидкости меняется на противоположный, клапан автоматически закрывается, тем самым защищая подключенный трубопровод и насос.

Почему важны обратные клапаны

Обратные клапаны важны, поскольку они предотвращают обратный поток, который может вызвать гидравлический удар. Обратный поток распространяет скачок давления или вызывает ударную волну высокого давления по всей системе трубопроводов, которая может достигать пиков, в десять раз превышающих безопасное рабочее давление для трубы. Хотя однократное возникновение гидравлического удара может не привести к немедленному отказу, повторяющиеся экстремальные нагрузки вызывают усталость и могут привести к серьезному повреждению подключенного насоса и трубопровода.

Помимо защиты, обратные клапаны также обеспечивают движение жидкости в заданном направлении и предотвращают обратный поток или утечку, образуя герметичное уплотнение.

Как работают обратные клапаны насосов?

Обратные клапаны являются самоприводными устройствами, что означает, что их открытие и закрытие не требуют участия человека. Вместо этого их работа зависит от перепада давления. На рынке доступны различные типы обратных клапанов, но давайте рассмотрим в качестве примера однодисковый обратный клапан, чтобы понять принцип работы.

В обратном клапане этого типа жидкость под давлением поступает в клапан через вход. Это давление автоматически открывает диск клапана, и он остается открытым до тех пор, пока давление не упадет. При снижении давления диск захлопывается и закрывает клапан.

Важным аспектом, который следует учитывать, является давление срабатывания обратного клапана. Это давление, которое открывает диск клапана, позволяя жидкости течь через него. Давление открытия может варьироваться от 3 до 350 фунтов на квадратный дюйм, в зависимости от размера и области применения обратного клапана.

Как правильно выбрать обратный клапан?

При выборе обратного клапана для конкретного применения следует учитывать множество факторов. Например, в некоторых отраслях промышленности требуется клапан, пропускающий поток абразивных жидкостей, в то время как в других требуется клапан, который не ржавеет.

Некоторые основные факторы, которые следует учитывать:

• Ориентация клапана (т.е. вертикальная или горизонтальная)
• Размер трубы
• Интенсивность давления
• Минимально допустимая скорость утечки

Помимо этих факторов, обратные клапаны определяются на основе максимально возможного коэффициента потока клапана (Cv). Чем выше Cv, тем выше давление, необходимое для открытия затворов клапана.

Таким образом, если клапан с более высоким Cv используется для применения с низким давлением, затворы клапана будут открываться только частично. В результате будет увеличиваться сопротивление потоку жидкости и падение давления. Более высокий коэффициент потока клапана также увеличивает вероятность явления, называемого флаттером клапана, увеличивая износ компонента и, в конечном итоге, выход компонента из строя.

Области применения обратных клапанов

Обратные клапаны используются во многих отраслях промышленности для самых разных целей, включая:

• HVAC для обеспечения отсутствия обратного потока охлаждающих жидкостей
• Химическая промышленность
• Пищевая промышленность
• Очистка воды и сточных вод
• Промышленные, судовые и горнодобывающие насосы
• Производство электроэнергии

Обратные клапаны часто устанавливаются на выпускном конце центробежного насоса для защиты насоса от обратного потока. Поскольку центробежные насосы не являются самовсасывающими, обратные клапаны также помогают удерживать жидкости в трубах. На водоочистных сооружениях обратные клапаны часто устанавливаются последовательно, чтобы предотвратить загрязнение обратным потоком труб, несущих чистую воду.

Обычно используемые обратные клапаны для насосов

Более крупные обратные клапаны для насосов обычно имеют поворотный металлический диск или шарнир на шарнире, закрывающий клапан для предотвращения обратного потока жидкости.

Небольшие обратные клапаны для насосов часто имеют более широкий выбор конструкций, например, шаровые краны с ручным управлением или пружинный шаровой кран с подпружиненным шаром, закрывающим клапан.

Обратные клапаны типа «утконос» имеют резиновую диафрагму, которая открывается и закрывается при приложении давления.

Следите за своими обратными клапанами

Обратные клапаны необходимы для поддержания давления жидкости, а также для предотвращения обратного потока и гидравлических ударов. Неисправный обратный клапан сначала начнет вибрировать, что в конечном итоге приведет к чрезмерному износу и повреждению компонентов.

Одним из способов предотвратить выход из строя этого клапана и обеспечить его долговечность является регулярное техническое обслуживание. Некоторые этапы профилактического обслуживания включают:

• Содержание клапанов и трубопроводов в чистоте
• Регулярно смазывайте движущиеся части клапана
• Выберите подходящий размер и тип клапана для вашего применения
• Замените неисправные клапаны, если вы начинаете замечать первые признаки неисправности

Наши программы обслуживания насосов Hayes, поддерживаемые полностью обученным персоналом, помогут вашим насосам работать с максимальной эффективностью с минимальным временем простоя. Свяжитесь с нами для обслуживания и ремонта ваших насосов сегодня!

Нужна помощь в поиске подходящего обратного клапана?

Все, что вам нужно знать о поворотном обратном клапане



Поворотный обратный клапан предназначен для предотвращения обратного течения среды в трубопроводе. Когда давление достигает нуля, клапан полностью закрывается, чтобы предотвратить обратный поток.

Поворотные обратные клапаны относятся к группе автоматических клапанов, которые используются в основном в трубопроводах, где среда течет в одном направлении, и позволяют среде течь только в одном направлении, чтобы избежать несчастных случаев. Перепады давления и турбулентность в этих типах клапанов очень малы. Этот тип клапана, как правило, должен быть установлен на трубопроводе горизонтально, но его также можно установить вертикально, помня о том, что диск не может достичь положения остановки, когда диск застревает в открытом положении.



Та Содержание:

1. Определение

2. Принцип работы

3. Особенности конструкции

4. Стандарт продукта

5. Применение поворотного обратного клапана

6. Техническое обслуживание поворотного обратного клапана

7. Установка и использование обратного клапана

8. Неисправности и их устранение

9 Резюме



Принцип работы поворотного обратного клапана

Поворотный обратный клапан имеет встроенную качающуюся конструкцию. Все открывающие и закрывающие детали клапана установлены внутри корпуса клапана и не проникают в корпус клапана, за исключением уплотнительной прокладки и уплотнительного кольца для среднего фланца, в целом отсутствует место утечки, что предотвращает возможность протечки клапана. Соединение поворотного рычага между поворотным обратным клапаном и хлопком клапана имеет сферическую структуру соединения, так что щелчок клапана имеет определенную степень свободы в диапазоне 360 градусов, и имеется соответствующая компенсация положения следа. Когда среда течет вниз по потоку, среда устремляется через створку клапана и открывает клапан, давление, при котором открывается клапан, называется давлением открытия. Если давление среды падает ниже давления открытия, клапан автоматически закрывается. Когда среда течет обратно, створка клапана герметизируется седлом клапана силой среды, и клапан закрывается.



Поворотный обратный клапан: особенности конструкции

1. Общая конструкция проста и компактна, что придает ей красивый внешний вид.

2. Когда среднее давление поворотного обратного клапана падает ниже его давления срабатывания, створка клапана быстро закрывается, что снижает гидравлическое давление очень мало.

3. Заслонка клапана с помощью подвесного механизма снижает утечку всех компонентов в корпус.

4. Поток в поворотном обратном клапане беспрепятственный, что обеспечивает низкое сопротивление жидкости среде.

5. Он очень чувствителен к небольшим изменениям давления, а также обеспечивает хорошую герметизацию.

6. Поворотный обратный клапан имеет короткий ход диска, что делает его закрывающее воздействие очень низким.

 7. Долгий срок службы, так как износ минимальный, что делает его очень надежным.

 8. Можно использовать горизонтальный или вертикальный воздуховод, прост в установке.

9. Конструкция коромысла и клапана со сферическим соединением таким образом, чтобы створка клапана имела определенную степень свободы в диапазоне 360° и приемлемую компенсацию положения следа.

Стандарты продукта

Стандарт проектирования: API602, ASMEB16.34, API6D

Длина структуры: ASME B16.10

Материал и температура: ASME B16.34

.



Применение поворотного обратного клапана

Поворотный обратный клапан можно использовать с различными средами, такими как вода, пар, масло, азотная кислота, уксусная кислота, сильные окислители и мочевина. Они в основном используются в нефтяной, химической, фармацевтической промышленности, производстве удобрений, энергетике и других трубопроводах. Он подходит для чистых сред, а не для сред, содержащих твердые частицы и высокой вязкости.

Если известно, что поток среды пульсирует и слаб, использование обратного клапана не рекомендуется. Из-за этого диск клапана ударяется о седло, что приводит к значительному повреждению клапана, вызывая износ обоих дисков, поворотный диск может разболтаться, и в результате клапан перестает работать должным образом.



Техническое обслуживание обратного клапана

Поворотный обратный клапан не требует особого обслуживания. Считается, что они служат дольше. Однако в них могут возникнуть утечки, если какие-либо посторонние частицы застрянут между диском и седлом, что приведет к ухудшению функции клапана.

1. Чтобы предотвратить повреждение поворотного обратного клапана, просто держите клапан в чистоте, регулярно вытирая пыль и грязь.

2. Всегда проводите регулярные проверки клапана.

• Проверьте на наличие утечек.

• Замените клапан при сильной утечке.

• Ищите любые признаки коррозии, ржавчины и износа.

• Проверьте давление и температуру жидкости, протекающей через клапан.

• Убедитесь, что параметры находятся в пределах диапазона клапана.

3. Если клапан заменяется, очистите снятый клапан путем капитального ремонта, тщательно промойте все детали гидравлической жидкостью или другой средой, для которой он используется. Проверьте на наличие мусора и царапин. Проверьте клапан на предмет коррозии, износа или шероховатости поверхности. Сделайте его ровным, притрите и соберите обратно.

4. Клапан всегда должен храниться смазанным в сухом и вентилируемом помещении во избежание попадания влаги, дождя и ржавчины.

5. Открывающая и закрывающая части должны находиться в закрывающем устройстве во время хранения или транспортировки, и должны быть выполнены следующие работы:

• Диск клапана должен быть зафиксирован в открытом положении.

• Внутренние порты на обоих концах диаметра заблокированы пенопластовыми пластинами, а порты должны быть плотно закрыты набивными колпачками, чтобы предотвратить попадание пыли и ржавчины, поддерживать каналы в чистоте, а торцы — плоскими.

6. При длительном размещении следует регулярно проверять. Проверяйте состояние защиты от грязи и ржавчины на двух каналах, уплотнительной поверхности и сварном шве каждые три месяца. После вытирания грязи и ржавчины перекрасьте антикоррозийным маслом для защиты.



Установка и использование поворотного обратного клапана

1. Поворотный обратный клапан типа Kai устанавливается вертикально на горизонтальной трубе и используется, когда судно полностью открыто.

2. Обратный клапан поворотного типа Kai должен быть установлен на приоритетном уровне официальной дороги, может быть установлен в вертикальной трубе среднего потока снизу вверх.

3. Перед установкой необходимо выполнить следующие работы:

■ Снимите заглушку и пенопластовую пластину с обоих концов клапана ча

■ Снимите жирную бумагу с поверхности диска клапана, чтобы удалить смазку с поверхности диска клапана. Очистите внутреннюю полость и удалите жир.

■ Проверьте движение диска, оттолкнув его от седла, чтобы убедиться в его свободном движении.

■ Проверьте концы клапана на наличие заусенцев или краев, препятствующих надлежащей герметизации.

■ Клапан должен быть установлен в направлении стрелки потока.

■ Если клапан установлен в вертикальном направлении, th

■ Если клапан установлен в горизонтальном направлении, крышка должна быть вверху, чтобы поток был направлен вверх.

4. При установке поток среды должен быть ограничен, чистый поток среды.

5. Среда, проходящая по трубопроводу, не должна содержать твердых частиц, чтобы не повредить уплотнительную поверхность.



Неисправности и их устранение

Поворотные обратные клапаны являются очень важными компонентами во многих ситуациях, поскольку обратный поток иногда очень опасен. Таким образом, необходимо как можно раньше обнаруживать симптомы обратных клапанов, чтобы предотвратить остановку линии и дорогостоящий ремонт.

Наиболее распространенные проблемы с обратным клапаном:

• Гидравлический удар. Гидравлический удар представляет собой всплеск давления или волну высокого давления, возникающую, когда движущаяся жидкость вынуждена внезапно остановиться или изменить направление. Обычно это происходит с испытательными клапанами поворотного типа, где изменение направления потока вниз по потоку вызывает внезапное закрытие клапана, в результате чего по трубе распространяется волна давления. Гидравлический удар может привести к повреждению трубопровода, фитинга и клапана.

• Неправильная установка, техническое обслуживание и сборка. Как и в случае любого механического оборудования, неправильная установка, техническое обслуживание и сборка регулирующих клапанов могут привести к дорогостоящим повреждениям, отнимающим много времени, и, в конечном счете, к выходу из строя. Для устройства трубопровода клапан должен быть расположен в соответствующем направлении во время установки. Также важно помнить, что не все регулирующие клапаны работают одинаково. Должны быть учтены характеристики пропускной способности трубопровода, место установки клапана, а также то, должен ли клапан быть установлен в горизонтальном или вертикальном положении.

• Обратный поток – Обратный поток возникает, когда клапан позволяет воде течь обратно к входной стороне обратного клапана; другими словами, через клапан проходит поток в двух направлениях. Это может нанести ущерб таким устройствам, как нагнетательные насосы, где обратный поток к насосу может привести к вращению рабочего колеса в другом направлении, что приведет к повреждению насосов.

• Мусор в трубопроводе. Мусор может попасть в контрольный клапан в трубопроводе, что приведет к его застреванию в открытом или закрытом положении. Таким образом, быстро движущийся мусор ударит по одностороннему испытательному клапану и повредит механизм внутри. Это может привести к поломке или смещению частей клапана, что приведет к попаданию большего количества мусора вниз по течению.

Надлежащее и регулярное профилактическое обслуживание является ключом к предотвращению выхода из строя обратного клапана и обеспечению долговечности клапана.

Первая и наиболее важная мера по предотвращению выхода из строя клапанов — содержать трубопровод и клапаны в чистоте и не допускать попадания мусора. Это может быть достигнуто путем добавления фильтров и покрытий, где это необходимо. Регулярная промывка системы трубопроводов также может выполняться для удаления осевшего мусора и сведения к минимуму осаждения загрязняющих веществ.

Другим эффективным способом предотвращения преждевременного выхода клапана из строя является его смазка. Обратные клапаны состоят из нескольких подвижных частей; таким образом, уменьшение трения между этими компонентами за счет смазки может продлить срок службы компонентов клапана, повысить общую эффективность и обеспечить эффективную работу.

Наконец, клапаны должны быть правильно расположены и использоваться в соответствии с инструкциями. Неправильная установка клапана или использование обратного клапана неправильного типа может сократить срок службы клапана. Кроме того, должен существовать график регулярного технического обслуживания, чтобы гарантировать замену неисправных клапанов при первых признаках неисправности.

Примеры:

Расположение неисправности: утечка при соединении между крышкой клапана и корпусом клапана.

Причина сбоя:

1. Гайка соединительного болта не затянута, либо полотно равномерно ослаблено.

2. Поверхность уплотнения среднего фланца повреждена или загрязнена.

3. Прокладка повреждена.

  Решение:

1. Равномерно затяните гайку.

2. Отремонтируйте уплотняющую поверхность и удалите грязь.

3. Замените прокладку.

Место неисправности: Утечка на уплотняющей поверхности тарелки клапана и седла клапана.

Причина сбоя:

1. Грязь попала между уплотнительными поверхностями.

2. Поверхность уплотнения повреждена.

Решение:

1. Протрите корпус клапана и очистите его.

2. Повторное измельчение или повторная обработка.



Резюме:

Как и все обратные клапаны, поворотные обратные клапаны используются для предотвращения обратного потока в трубе. Давление жидкости, которое проходит через систему, открывает клапан, тогда как клапан закрывается при любом изменении направления потока. Поворотный обратный клапан функционирует, позволяя силам потока толкать запорную часть. Это шарнирная заслонка, которая вращается или качается вокруг опорного вала. Отклонение диска от седла клапана позволяет потоку двигаться вперед и возвращается, когда восходящий поток останавливается, к седлу клапана для предотвращения обратного потока. Конструкция поворотного обратного клапана является одним из наиболее распространенных и лучших обратных клапанов общего назначения. Эти клапаны обеспечивают наименьший перепад давления, а внутренние контуры и формы позволяют им полностью открываться при низких скоростях жидкости и создают плавный путь потока через клапан по сравнению с другими обратными клапанами того же размера. Конструкция проста и удобна в обслуживании и может использоваться для конфигураций труб как горизонтально, так и вертикально (жидкость течет вверх). Это делает поворотный обратный клапан пригодным для широкого спектра применений, таких как нефтяная, химическая, фармацевтическая промышленность, производство удобрений, энергетика и другие отрасли промышленности.

Клапан NTGD является профессиональным производителем поворотного обратного клапана , если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам

Принципы и различия между односторонним клапаном 9002 и обратным клапаном 9001 -ходовой клапан иногда называют обратным клапаном.

Односторонний клапан представляет собой устройство, в котором жидкость может течь только по

двухстворчатому обратному клапану-3

входу воды, но среда на выходе не может течь обратно. Функция обратного клапана заключается в предотвращении обратного течения среды в трубопроводе. Так в чем же разница между ними? Каков их принцип работы? Теперь г-н Гарри Ли из Tanghai Valve подробно расскажет вам.

Разница между односторонним клапаном и обратным клапаном:

Односторонний клапан является односторонним клапаном с управлением, а обратный клапан является односторонним клапаном нерегулируемого типа. То есть: Односторонний клапан используется для обеспечения давления, и его основная функция заключается в поддержании давления в трубопроводе. Хотя обратный клапан также может выполнять эту функцию, он в основном используется для контроля возврата среды и не требует давления. То есть: Односторонний клапан имеет тенденцию к регулированию, а обратный клапан — чисто естественный.

Односторонний клапан означает, что жидкость может течь только вдоль входа воды, но среда на выходе не может течь обратно, обычно известный как односторонний клапан. Односторонний клапан представляет собой обратный клапан. Положение установки поворотного обратного клапана не ограничено. Обычно он устанавливается в горизонтальный трубопровод, но также может быть установлен в вертикальный трубопровод или сливной трубопровод. При установке обратного клапана обратите особое внимание на направление потока среды. Нормальное направление потока среды должно соответствовать направлению стрелки, указанной на корпусе клапана, в противном случае нормальный поток среды будет заблокирован. Донный клапан должен быть установлен в нижней части линии всасывания насоса. При закрытии обратного клапана в трубопроводе будет создаваться гидравлический удар. В тяжелых случаях это может привести к повреждению клапана, трубопровода или оборудования, особенно трубопроводов с большой горловиной или трубопроводов высокого давления. Поэтому выбор обратного клапана должен вызывать повышенное внимание. . Обратный клапан представляет собой только односторонний открывающий и закрывающий клапан, который предотвращает обратный поток жидких сред на различных трубопроводах или оборудовании.

все типы обратных клапанов и конструкций -кодовые названия-фотографии

1. Односторонний клапан: Это типичный седельный клапан, обратный клапан, также известный как обратный клапан или обратный клапан. Используется в гидравлических системах для предотвращения обратного потока масла.

Обратный клапан бывает двух типов: прямой и угловой. Клапан прямоточный односторонний устанавливается на трубопровод с резьбовым соединением. Прямоугольный односторонний клапан имеет три формы: резьбовое соединение, соединение с пластиной и фланцевое соединение. Односторонний клапан с гидравлическим управлением также называется запорным клапаном или клапаном удержания давления. Это то же самое, что и односторонний клапан для предотвращения обратного потока масла. Однако, когда требуется, чтобы поток масла протекал в обратном направлении в гидравлическом контуре, можно контролировать давление масла и открывать односторонний клапан, чтобы поток масла мог течь в обоих направлениях. В одностороннем клапане с гидравлическим управлением используется конический сердечник клапана, что обеспечивает хорошую герметичность. Когда необходимо перекрыть масляный контур, этот клапан можно использовать в качестве односторонней блокировки масляного контура для поддержания давления. Существует два типа одностороннего клапана с гидравлическим управлением для контроля утечки масла: внутренняя утечка и внешняя утечка. Тип с внутренним сливом может использоваться в масляном контуре без противодавления на выходе обратного потока масла; в противном случае требуется внешний слив для снижения давления управляющего масла.

2. Обратный клапан — это только один тип клапана, можно сказать, что односторонний клапан — это своего рода обратный клапан. Обратный клапан представляет собой только односторонний открывающий и закрывающий клапан, который предотвращает обратный поток жидких сред на различных трубопроводах или оборудовании.

Существует много типов обратных клапанов:

(1) Пружинного типа: жидкость подается снизу вверх, полагаясь на давление, которое толкает вверх створку клапана, управляемую пружиной. После того, как давление исчезнет, ​​сила пружины прижмет заслонку клапана, перекрывая обратный поток жидкости. Часто используется для обратных клапанов с малыми диаметрами.

(2) Гравитационный тип: аналогичен пружинному типу, он зависит от собственной силы тяжести створки клапана, чтобы закрыть ее, чтобы предотвратить обратный поток.

(3) Поворотный тип: Жидкость проходит непосредственно через корпус клапана, а вращающийся диск с одной стороны открывается давлением. После потери давления диск опирается на собственный вес, чтобы вернуться в исходное положение, а обратное давление жидкости закрывает диск.

(4) Прочие Обратный клапан (обратный клапан), например обратный клапан для сточных вод.

Принцип работы одностороннего клапана:

Односторонний клапан позволяет потоку воздуха проходить только в одном направлении и полностью закрывается в противоположном направлении. После того, как давление воздуха добавляется к левой стороне, давление воздуха, действующее на сердечник клапана, преодолевает силу пружины и силу трения, чтобы открыть сердечник клапана, и вход и выход воздуха соединяются. Поток воздуха слева направо называется прямым потоком. Чтобы обеспечить стабильный поток воздуха от входа воздуха к выходу воздуха, необходимо поддерживать определенную разницу давлений между входом и выходом воздуха, чтобы держать клапан в открытом положении. Если к воздуховыпускному отверстию добавляется давление воздуха, воздух не может входить и выходить, то есть воздушный поток не может течь в обратном направлении.

Принцип работы обратного клапана;

Обратный клапан относится к клапану, который автоматически открывает и закрывает створку клапана в зависимости от потока самой среды, чтобы предотвратить обратный поток среды. Его также называют обратным клапаном, односторонним клапаном, клапаном обратного потока и клапаном обратного давления. Обратный клапан является своего рода автоматическим клапаном, его основная функция заключается в предотвращении обратного потока среды, предотвращении реверсирования насоса и приводного двигателя, а также в сбросе среды контейнера.
