alexxlab Обратный клапан осевого потока 19с77нж , 19лс77нж , 19нж77нж , 19с77нжС осесимметричный безударный фланцевый
1. Назначение изделия
Изделие устанавливается на трубопроводе в качестве запорного устройства для предотвращения обратного потока рабочей среды в трубопроводах при отключении насоса или возникновении аварийной ситуации.
2. Конструктивные особенности и описание
Обратный клапан осевого типа плавно и быстро реагирует на изменение давления. Наличие вспомогательной пружины обеспечивает быстрое и безударное (искробезопасное) закрытие клапана без возможности обратных протечек среды и пульсаций давления. Конструкция клапана такова, что параметры потока после него восстанавливаются почти сразу на срезе выхода. Клапаны имеют очень малый коэффициент сопротивления.
| 3.Общие сведения об изделии | |
| Наименование изделия | Клапан обратный осевого потока |
| Серия и пример обозначения изделия | ЭП 44159 |
| Таблица фигур | 19с77нж, 19лс77нж, 19нж77нж, 19с77нжС |
| Технические условия | ТУ3742-002-12005818-2013 |
| Декларация ТР ТС 032/2013 | ТС № RU Д-RU. МЮ62.В.02879 от 17.03.2016 |
| Декларация ТР ТС 010/2011 | ЕАЭС N RU Д-RU.АД71.В.00271/18 от 28.11.2018 |
| 4.Условия эксплуатации | ||
| Рабочая (проводимая) среда в зависимости от исполнения | вода, пар, природный газ, нефть, нефтепродукты, газоконденсат, жидкие и газообразные неагрессивные, агрессивные и особо агрессивные среды, скорость коррозии при всех проводимых средах не более 0,2 мм в год. | |
| Температурные условия эксплуатации затвора в зависимости от его типа, ºС | 19с77нж | – сталь 20 — для температуры окружающей среды от – 40 ºС; проводимой – до +100 ºС и до +425 ºС; |
| 19лс77нж | – сталь 09Г2С — для температуры окружающей среды от – 60 ºС, проводимой – до + 100 ºС и до + 350 ºС; | |
| 19нж77нж | – сталь 12Х18Н10Т — для агрессивных сред с температурой окружающей среды от – 60 ºС, проводимой – до + 550 ºС; | |
| 19нж77нж1 | – сталь 10Х17Н13М2Т — для особо агрессивных сред с температурой окружающей среды от – 60 ºС, проводимой – до + 560 ºС; | |
| Климатическое исполнение | У1, ХЛ1, УХЛ1 | |
| Установочное положение для 19с77нж,19лс77нж,19нж77нж, 19с77нжС | На горизонтальном трубопроводе изделие устанавливается в любом положении, движение рабочей среды по стрелке. На наклонном трубопроводе – входным патрубком вниз, направление потока по стрелке «снизу – вверх». На | |
| Направление подачи рабочей среды | по стрелке на корпусе (под захлопку) | |
| Присоединение к трубопроводу | Фланцевое с присоединительными размерами по ГОСТ 12815-80, ГОСТ 33259-2015 и др. | |
| PN 16, 25 – исп. 1, исп. В; PN 40, исп. 3, исп F; PN 63 – исп. 7, исп. J | ||
| 5.Технические характеристики | |
| Давление номинальное, PN, кгс/см² | PN 16; 25; 40; 63; 80; 160 кгс/см² |
| Герметичность клапана | по ГОСТ 9544-2015 кл. А, В, С (по требованию заказчика) |
| Нормальное положение клапана | полностью «открытое» или полностью «закрытое» |
6. Показатели надежности | |
| Средний срок службы, лет, не менее | 10 |
| Полный средний ресурс циклов, не менее | 3000 |
| Наработка на отказ, циклов, не менее | 450 |
| 7. Назначение материала деталей изделия в зависимости от условий эксплуатации | ||||
| № позиции | Наименование деталей в изделии | Условия эксплуатации изделия, по ГОСТ 15150-69 | ||
| У1 | ХЛ1 | УХЛ1 | ||
| 1 | Корпус*** | Сталь20Л | 09Г2С* | 12Х18Н10Т** |
| 2 | Седло | Сталь20 | 09Г2С* | 12Х18Н10Т** |
| 3 | Грибок*** | 20Х13 | 20Х13 | 12Х18Н10Т** |
| 4 | Пружина | 12Х18Н10Т | 12Х18Н10Т | 12Х18Н10Т** |
| 5 | Втулка | 20Х13 | 20Х13 | 12Х18Н10Т** |
| Уплотнительные поверхности (наплавка коррозионностойкая) | 06Х18Н19Т | 06Х18Н19Т | Без наплавки | |
* – Возможно изготовление деталей клапана из других низколегированных марок сталей по требованию заказчика
** – Возможно изготовление деталей клапана из других жаропрочных и нержавеющих марок сталей по требованию заказчика,.
- ПримечаниеВнешний вид и конструкция затвора обратного поворотного могут быть изменены в процессе совершенствования без особого уведомления, без ухудшения потребительских свойств и при условии поставки изделия с заказанными параметрами.
| 8. Габаритные и присоединительные размеры изделия | |||||||||||||||||||
| Условное обозначе- ние или номер изделия |
DN, мм | PN, кгс/см² | |||||||||||||||||
| 16 | 25 | 40 | |||||||||||||||||
| D, мм | D1, мм | D2, мм | D3, мм | L, мм | Масса, кг | D, мм | D1, мм | D2, мм | D3, мм | L, мм | Масса, кг | D, мм | D1, мм | D2, мм | D3, мм | L, мм | Масса, кг | ||
| ЭП 44159 | 50 | 49 | * | 125 | 160 | 175 | * | 49 | * | 125 | 160 | 175 | * | 48 | 125 | 160 | 185 | * | |
| ЭП 44159 | 80 | 78 | * | 160 | 195 | 210 | * | 78 | * | 160 | 195 | 210 | * | 78 | * | 160 | 195 | 220 | * |
| ЭП 44159 | 100 | 96 | * | 180 | 215 | 230 | * | 96 | * | 190 | 230 | 230 | * | 96 | * | 190 | 230 | 240 | * |
| ЭП 44159 | 150 | 146 | * | 240 | 280 | 300 | * | 146 | * | 250 | 300 | 300 | * | 145 | * | 250 | 300 | 310 | * |
| ЭП 44159 | 200 | 202 | * | 295 | 335 | 365 | * | 202 | * | 310 | 360 | 365 | * | 200 | * | 320 | 375 | 375 | * |
| ЭП 44159 | 250 | 254 | * | 355 | 405 | 430 | * | 254 | * | 370 | 425 | 430 | * | 252 | * | 385 | 445 | 440 | * |
| ЭП 44159 | 300 | 303 | * | 410 | 460 | 445 | * | 303 | * | 430 | 485 | 445 | * | 301 | * | 450 | 510 | 455 | * |
| ЭП 44159 | 350 | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * |
| ЭП 44159 | 400 | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | |
| ЭП 44159 | 500 | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * |
8. Габаритные и присоединительные размеры изделия | |||||||||||||||||||
| Условное обозначе- ние или номер изделия |
DN, мм | PN, кгс/см² | |||||||||||||||||
| 63 | 80/100 | 160 | |||||||||||||||||
| D, мм | D1, мм | D2, мм | D3, мм | L, мм | Масса, кг | D, мм | D1, мм | D2, мм | D3, мм | L, мм | Масса, кг | D, мм | D1, мм | D2, мм | D3, мм | L, мм | Масса, кг | ||
| ЭП 44159 | 50 | 47 | * | 135 | 175 | 195 | * | 45 | * | 145 | 195 | 205 | * | 45 | * | 145 | 195 | 215 | * |
| ЭП 44159 | 80 | 77 | * | 170 | 210 | 230 | * | 75 | * | 180 | 230 | 240 | * | 75 | * | 180 | 230 | 250 | * |
| ЭП 44159 | 100 | 94 | * | 200 | 250 | 250 | * | 92 | * | 210 | 265 | 260 | * | 92 | * | 210 | 265 | 270 | * |
| ЭП 44159 | 150 | 142 | * | 280 | 340 | 320 | * | 136 | * | 290 | 350 | 330 | * | 136 | * | 290 | 350 | 340 | * |
| ЭП 44159 | 200 | 198 | * | 345 | 405 | 385 | * | 190 | * | 360 | 430 | 395 | * | 190 | * | 360 | 430 | 405 | * |
| ЭП 44159 | 250 | 246 | * | 400 | 470 | 450 | * | 236 | * | 430 | 500 | 460 | * | 236 | * | 430 | 500 | 470 | * |
| ЭП 44159 | 300 | 294 | * | 460 | 530 | 465 | * | 284 | * | 500 | 585 | 475 | * | 284 | * | 500 | 585 | 485 | * |
| ЭП 44159 | 350 | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * |
| ЭП 44159 | 400 | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * |
| ЭП 44159 | 500 | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * |
*- Указывается по запросу заказчика
- Возможно изготовление клапанов другой строительной длины и размеров по требованию
Скачать каталог PDF клапан обратный осевого потока 19с77нж Ду50 Ру40 фланцевый
2.
Клапан обратный осевого потока (осесимметричный) 19с77нжС Ду15-500 Ру16-40 фланцевый с ремонтопригодной разборной конструкцией.
Клапан обратный осевого потока (осесимметричный) 19с77нж Ду25-500 Ру16-40 фланцевый.
Клапан обратный осевого потока (осесимметричный) 19с77нж Ду15-500 Ру16-40 межфланцевый, стяжной между фланцами под приварку.
Клапан обратный осевого потока 19с77нж Ду15-500 условное давление Ру от 10 атм до 40 атм
Преимущества.
Низкое гидравлическое сопротивление благодаря отсутствию резких изменений проходного сечения.
Быстро и эффективно реагирует на изменение давления.
Использование пружины обеспечивает гарантированное быстрое и безударное закрытие клапана.
Принцип действия.
Клапан открывается под воздействием давления среды. Захлопка отходит от седла, а шток сжимает пружину, расположенную внутри клапана. При прекращении давления или возникновении обратного потока среды в трубопроводе, клапан под воздействием пружины возвращается в положение закрыто и перекрывает проход клапана.
Конструкция клапана не обслуживаемая, на для проведения ремонта все внутренние детали и узлы имеют разборную конструкцию со свободным доступом ко всем частям клапана.
Присоединение к трубопроводу фланцевое по ГОСТ 33259-2015, но по желанию заказчика возможно изготовление по другим стандартам с комплектацией ответными фланцами, прокладками и крепежом. Также возможно изготовление клапанов в межфланцевом исполнении и с концами под приварку с разделкой кромок под трубу заказчика.
Установочное положение на горизонтальном трубопроводе любое, на вертикальном трубопроводе входным патрубком вниз с направлением рабочей среды в соответствии с маркировкой на табличке на корпусе.
Каталог Клапан обратный 19с77нжС фланцевый
- Каталог Осесимметричный обратный клапан осевого потока 19с77нж стр1
- Каталог Осесимметричный обратный клапан осевого потока 19с77нж стр2
- Каталог Осесимметричный обратный клапан осевого потока 19с77нж стр3
Скачать Каталог PDF 19с77нжС Ду150-500 Ру10-40 фланцевый разборный
Скачать Каталог PDF 19с77нж Ду25-100 Ру10-63 фланцевый
Скачать Каталог PDF 19с77нжС Ду15-125 Ру10-40 фланцевый разборный
Скачать Каталог PDF 19с77нж Ду15-125 Ру10-40 стяжной под приварку
Фото осесимметричных обратных клапанов 19с77нж
- 19c77нж Ру16 Кл.
А
А- 19с77нж ДУ50 Ру40 фл
- 19с77нж ДУ50
- 19с77нж ДУ150 Ру25 фл
- 19с77нж ДУ150
- шильд Ду150 Ру25
Для получения информации о ценах, наличии или сроках изготовления обращайтесь к менеджерам по телефону (8412) 396967, эл почте [email protected] или через форму обратной связи на сайте.
виды, принцип действия, устройство, что это такое (фото + инструкция подключения)
Дата: 8 апреля 2014 При нормальной эксплуатации трубопроводов подразумевается направление потока воды в одном направлении.
Для предотвращения образования обратного потока применяются обратные клапаны, имеющие пропускную способность в одну сторону и действующие автоматически.
Обратные клапаны применяют при работе нескольких насосов при объединении в одну сеть.
При снижении давления в одной линии избыточное давление воды образует в ней обратный поток, способный нанести повреждения насосу, арматуре.
Обратный клапан автоматически отсекает аварийный участок от обратного потока.
При выборе обратного клапана учитываются его основные технические характеристики:
- Диаметр проходного отверстия DN (номинальный диаметр). Ряд условных проходов прописан в ГОСТ 28338-89;
- Давление PN (номинальное давление) – максимальное избыточное давление, при котором гарантируется длительная и безопасная эксплуатация. Ряд номинальных давлений прописан в ГОСТ 26349-84.
- Кроме отечественных стандартов используются международные ISO, североамериканские ANSI, немецкие DIN.
Что представляет собой это устройство и для чего оно
Это один из видов запорной арматуры. По виду напоминает небольшой отрезок трубы, что видно по фото обратного клапана на воду. Назначение этого устройства состоит в том, чтобы оно не допускало движение потока в реверсе и препятствовало тем самым падению давления воды.
В системах водоснабжения на приусадебных участках клапан предназначен для насоса, чтобы удерживать воду во всасывающем устройстве.
Принцип работы
В основе работы — элементарные законы гидродинамики и физики. Когда жидкость перестает попадать в трубопровод, пружина полностью закрывает затвор. При появлении напора и давления на клапан пружинка ослабевает, открывая доступ для прохода воды. После отключения насоса и снижения напора затворный механизм заново срабатывает. Сопротивление пружины повышается под воздействием непосредственно давления. Это не допускает открытие клапана.
Предохранительная конструкция в канализационной системе имеет другой принцип работы. Сам клапан конструктивно состоит из круглой пластины с уплотнителем, пружинистого рычага и корпуса. Когда вода поступает в мойку, рычаг открывается. При падении давления запорный механизм закрывается и предотвращает обратный проход канализационных вод.

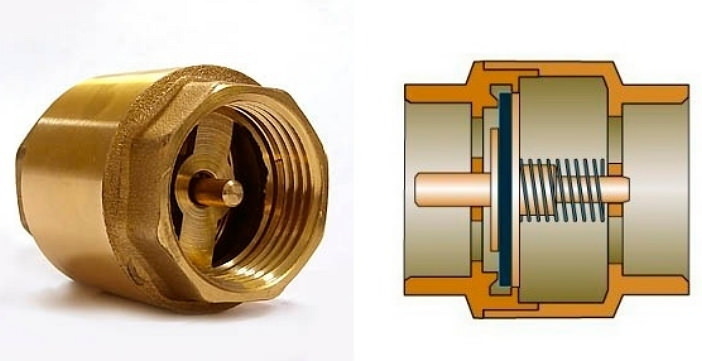

Из чего состоит этот клапан
Помимо корпуса в составе клапана есть небольшая пружинка, затвор, уплотнитель. В зависимости от материала, из которого изготовлен элемент, модификации устройства, производители дополняют обратные клапаны пружинками, рычажками, подшипниками, иными вспомогательными элементами.
Разновидности обратных клапанов
Специалисты подразделяют эти устройства не в зависимости от диаметров обратных клапанов для воды, а по типу запорного элемента в них. Так, клапаны могут быть:
- Тарельчатые.
- Дисковые.
- Шаровые.
- Двухстворчатые.
Шариковый затвор считается довольно надежным. Система основана на том, что шарик движется внутри клапана и когда нужно прикрывает седло. Однако он не всегда прилегает достаточно плотно, что создает проблему с напором.
Тарельчатые клапаны подразделяются на подъемные и поворотные. Последние функционируют под действием воды. Подъемные оснащены подпружиненным штоком, который при напоре воды отжимает пружину и запор выходит вверх.
Дисковый обратный элемент самый востребованный и рекомендуемый специалистами. Его еще называют пружинным. Затвор имеет небольшие размеры с простой и надежной системой задвижки. Диск стоит поперек потока, который отжимает пружину, когда появляется напор.
Затвор лепесткового или двустворчатого клапана состоит из пары створок закрепленных на одной оси. Лепестки удерживает пружина, но как только вода на нее попадает, отжимает их. При такой системе снижается циркуляция воды, что создает высокое напряжение в гидравлике.
Виды механизмов
Запорные устройства условно делятся по нескольким критериям. Наиболее распространенные механизмы:
- Дисковый или пружинный клапан. Внутри находится пружинка с запирающим элементом. Когда жидкость циркулирует в правильную сторону, пружина сжимается и дает проход воде. Во время обратного потока пружинка разжимается, закрывая затвор. Эти клапаны недорого стоят и не нуждаются в техобслуживании. Но со временем внутри появляются минеральные отложения. В этом случае устройство нужно полностью менять.
- Подъемный запирающий клапан характеризуется тем, что затвор производит вертикальные поступательные движения. Когда вода циркулирует под давлением, затвор перемещается вверх, открывая ей путь.
- Шаровой запорный механизм сделан в форме шара, покрытого износостойким герметиком. Шарик приподнимается, когда жидкость циркулирует в нужном направлении, и опускается, закрывая проход воде при передвижении потока в другую сторону. Устройства этого типа не обязательно заменять после износа. Они легко ремонтируются. При этом поломки бывают довольно редко, так как элементы не трутся внутри конструкции. Из недостатков — требуется большое пространство, чтобы установить подъем клапана.
- Двустворчатый механизм является разновидностью поворотного клапана. Имеет два лепестка, которые открываются от прямого направления воды. У этих конструкций высокое гидравлическое сопротивление, то есть скорость циркуляции жидкости снижена. Чаще всего их используют в сложной рабочей среде (грязная вода, нефть), так как в этом случае можно подобрать подходящий уплотнитель.
- Поворотный или лепестковый клапан представляет собой конструкцию из пластин-лепестков, установленных на шарнирах, открывающихся во время прямого потока жидкости и закрывающихся при обратном направлении. В этом случае нет пружин, собирающих минеральные отложения.
Но со временем внутри появляются минеральные отложения. В этом случае устройство нужно полностью менять.
Чаще всего их используют в сложной рабочей среде (грязная вода, нефть), так как в этом случае можно подобрать подходящий уплотнитель.В бытовых условиях чаще всего устанавливают подъемные виды клапанов. Это обусловлено простотой ремонта: в них просто надо заменить пружину.
Где рекомендовано применять обратные клапаны
В обязательном порядке эти элементы используются в системе водоснабжения. Кроме того, они незаменимы в канализационных магистралях, отопительных приборах, трубах около водомеров, в разветвлениях труб в водонагревательных устройствах, сантехнических агрегатах. Запорная арматура в системе отопления исключает подачу обратного потока, что немаловажно в период эксплуатации устройств нагрева воды.
Основные задачи прибора
Он делает стабильным давление в системе, защищает от гидравлических ударов, препятствует реверсивной циркуляции жидкости. Если клапан стоит в погружном насосе перед скважиной на дачном участке, позволяет работать насосу без сбоев и поломок.
Правила монтажа клапана
Установка обратного клапана на воду обязательна перед счетчиком. На насос он ставится вначале всасывающего устройства, либо перед самой помпой. А вот будет он стоять горизонтально или вертикально зависит от указаний производителя.
Кроме того, необходимо удостовериться в том, что приобретен нужный клапан, поскольку разные модификации этих устройств предназначены для канализации, водопровода, отопительных систем.
Важно не просто правильно подобрать этот элемент, в зависимости от предназначения, но и ответственно отнестись к его монтажу. Обязательно делать это по ходу водоциркуляции. Определиться просто: по стрелке, которая нанесена на клапан. Также важно предусмотреть техническое обслуживание или замену данного клапана, поэтому устанавливать его следует в доступном месте.
Если устройство крепится на бойлер, прибор необходимо отключить от электропитания и перекрыть воду. Предварительно ее следует удалить и из емкости.
Что касается водопровода, поскольку давление в системах подачи холодной и горячей воды отличается, на каждый трубопровод потребуется свой клапан. Специалисты советуют устанавливать перед этим элементом водоочистной фильтр. Иначе запорный механизм быстро засорится и выйдет из строя.
Важно проследить за тем, чтобы клапан точно подходил для того или иного диаметра трубы и ни в коем случае не уменьшил его. В ином случае может значительно возрасти давление, что опасно для работы системы.
Место установки
Канализационная и водопроводная системы — не единственные места, в которых установка клапана является необходимостью. Другими участками являются:
- Контур автономной отопительной системы. Помещения, где находятся радиаторы отопления или теплый пол, кардинально отличаются по гидравлическим и напорным показателям, поэтому нуждаются в установке автоматической запорной арматуры. Устройство врезается перед котлом и позволяет сбалансировать технические показатели.
- Вход в водонагреватель. Обратная запорная арматура, установленная перед бойлером, не допускает передвижение горячей водной массы обратно в трубопровод с холодной водой.
- Погружные помпы. Если система подвода воды соединена с колодцем или скважиной, важно сделать монтаж погружной помпы. Ее основная задача — подъем водных масс с глубины и транспортировка под давлением в дом. При отключении электричества подкачанная вода естественным путем стекает в напорный бак. Чтобы избежать этого, требуется установка запорного клапана перед насосом.
- Перед счетчиком контроля расхода воды. Все учетные устройства, в частности, бытовой счетчик воды, особо чувствительны к нарушениям и изменениям водоснабжения. Гидравлический удар негативно действует на прибор, вплоть до выхода его из строя. Также запорное устройство не позволяет турбине проворачиваться в обратную сторону.
Устройство врезается перед котлом и позволяет сбалансировать технические показатели.Предохранительный клапан не допускает обратную циркуляцию воды в любом из описанных выше случаев.
Выбор и покупка
Перед тем, как определиться с тем, где купить обратный клапан на воду, нужно поинтересоваться наличием гарантии на качественную работу от производителя. Если таковой нет, покупать элемент нецелесообразно.
Также стоит обратить внимание на допустимую температуру рабочей среды, в которой будет функционировать клапан. Из этого можно сделать вывод, для каких систем водопровода он предназначен (горячее или холодное водоснабжение).
Важно учесть и тип присоединительной резьбы. Производители выпускают клапаны со внутренней или наружной резьбой. Отдать предпочтение стоит тому элементу, который проще установить в ту или иную систему.
Проверяется клапан просто. Необходимо дунуть в направлении запора, чтобы тот закрылся. Притом он не должен пропускать воздух.
Технические характеристики
Основные технические характеристики клапанов запорных:
- Управление клапанными запорными: ручное, редукторное, электрическое.
- Технические условия по ГОСТ 3326, ГОСТ 9697,
- Номинальный диаметр: DN 15-400 мм,
- Номинальное давление: от вакуума 5·10−3 мм рт. ст. до 250 МПа.
- Температура: от -200 до +600 °C
Материальные исполнения из сталей:
- углеродистая,
- легированная холодостойкая,
- жаростойкая нержавеющая,
- нержавеющая сталь со специальными свойствами.
Фото устройства обратного клапана на воду
3,656 Обратный клапан Стоковые фото, картинки и изображения
Деталь внутри обратного клапана для промышленности на заводеPREMIUM
Яркое освещение. оборудован хорошо под водой. у них ПВХ труба синяя. крупный план.PREMIUM
Фланцевый обратный клапан с манометром в газовой котельной.PREMIUM
Шаровой кран и подводящий шланг для стиральной машины. белый фон.PREMIUM
Концепция промышленного производства. портрет женщины-инженера в форме и шлеме с планшетом в руке. на заднем плане-котельное оборудование.
ПРЕМИУМ
Клапан предотвращает обратный поток воды. контролировать поток воды в одном направлении, чтобы вода не текла обратноPREMIUM
Сделай сам держит новый запорный клапан в качестве запасной части для неисправной кухонной раковиныPREMIUM
Улыбающийся техник, обслуживающий систему отопления дома, смотрит в камеру, пока стоя со скрещенными рукамиPREMIUM
Два типа металлических шаровых кранов для регулирования расхода в промышленности на заводеPREMIUM
Макет металлического обратного клапана и муфты в поперечном сечении, демонстрирующий функцию и работу в трубопроводных и циркуляционных системах. закрыть, скопировать пробел.ПРЕМИУМ
Фитинг медный металлический, изолирующий на белом фоне, четверть дюйма, с резьбой под ключ. размер один дюйм, половина и четверть. ПРЕМИУМ
Мужчина управляет видеоэндоскопом. контроль качества сварки металла. проверьте сварку. видеоэндоскоп. исследовали трубы с помощью видеоэндоскопа. Надзор за производством.
ПРЕМИУМ
Контроль качества сварки металлов. проверьте сварку. видеоэндоскоп. исследовал трубы видеоэндоскопом.ПРЕМИУМ
Двухклапанный манометрический коллектор лежит на подоконнике в квартире и измеряет давление в кондиционере в квартире, ремонт и диагностика кондиционераПРЕМИУМ
Инженер, проверяющий систему промышленного пожаротушения, контроллер пожарной сигнализации, пожарный извещатель, противопожарную.готовность системы на случай пожара.ПРЕМИУМ
Клапан трехходовой фланцевый с электроприводом в газовой котельной.ПРЕМИУМ
Установка дренажа система труб в ванной крупным планомPREMIUM
Огнетушители для защиты от пожара в высотных зданияхPREMIUM
Значок манометра компрессора. контур компрессора манометр вектор значок цвет плоский изолированныйПРЕМИУМ
Фланцевый обратный клапан с манометром в газовой котельной. ПРЕМИУМ
Работник-мужчина осматривает водяной клапан на наличие утечек в подвале. человека транспортный образ жизниPREMIUM
Работник по ремонту газовых колонок на работеPREMIUM
Манометры измерительные приборы для заправки кондиционеров, датчики.
баллон с фреоном на желтом фоне. инструменты для вентиляции и кондиционирования.PREMIUM
Пожарная техника проверяет бак красного огнетушителя в концепции здания по предотвращению аварийно-спасательных и противопожарных тренировок. ПРЕМИУМ
Временное водоснабжение для уличного фестиваля в Германии с водяными обратными клапанами для предотвращения обратного потока воды. ПРЕМИУМ
Янг азиатский техник-мужчина проверяет катушку красного пожарного шланга с помощью цифрового планшета и ручки. концепции обслуживания и обслуживания зданийPREMIUM
Двухвентильный манометрический коллектор лежит на подоконнике в квартире и измеряет давление в кондиционере в квартире, ремонт и диагностика кондиционераPREMIUM
Яркое освещение. оборудован хорошо под водой. у них ПВХ труба синяя. крупный план.ПРЕМИУМ
Пожарная безопасность. девушка контролирует оборудование комнаты огнетушителями. девушка в оранжевом жилете и белой каске. женщина работает в пожарной службе.
ПРЕМИУМ
Нефтяник проверяет насос возле нефтяной вышки на фоне заката. ПРЕМИУМ
Обслуживание и ремонт защитного оборудования — работник службы проверяет состояние огнетушителя. копировать пространствоПРЕМИУМ
Манометр изолирован на белом фоне. ПРЕМИУМ
Отец и сын как самодельщики с неисправным запорным клапаном или запасной частью для сборки. противопожарная защита высотных зданий. ПРЕМИУМ
Служащий, проверяющий ручку красного бака огнетушителей в здании. Концепция предотвращения пожара для аварийно-спасательных и противопожарных тренировок. ПРЕМИУМ
Сотрудник службы безопасности, проверяющий огнетушитель на открытом заводе. ПРЕМИУМ
Устройство для измерения концентрации природных газов. газовый тестер для промышленных измерений. backgroundPREMIUM
Система пожаротушения на стене фон, мощное аварийное оборудование для промышленностиPREMIUM
Двухвентильный манометрический коллектор лежит на подоконнике в квартире и измеряет давление в кондиционере в квартире, ремонт и диагностика кондиционераPREMIUM
Пожилой мастер работает на кухне, чинит кухонный кран своими инструментами.
ПРЕМИУМ
Двухклапанный манометрический коллектор лежит на подоконнике в квартире и измеряет давление в кондиционере в квартире, ремонт и диагностика кондиционерPREMIUM
Старая рукоятка у инструмента — крупный планPREMIUM
Крупным планом деталь внутри шарового клапана для промышленности на заводеPREMIUM
Техники-химики, нарисованные от рукиPREMIUM
Вы можете сделать горячую воду, используя черную полиэтиленовую трубу. поместить воду и закольцевать, чтобы получать тепло от солнечного света в дневное время. ПРЕМИУМ
Инженер по технике безопасности. проверка огнетушителей в здании. мужчина в белой каске с электронным планшетом в руках на фоне огнетушителя. ПРЕМИУМ
Техническое обслуживание мужчина, проверка и снятие шинного клапана, заправка азотом, обслуживание на улице на заправке, автомобиль безопасности для уменьшения аварий перед длительным путешествием , синяя машина человека, транспорт, образ жизниPREMIUM
Рука автомеханика проверяет охлаждающую воду, он открывает крышку радиатора в гараже.
ПРЕМИУМ
Работник осматривает водяной клапан на наличие утечек в подвале. ПРЕМИУМ
Огнетушители доступны в случае пожара. фабрика с копировальным пространством. ПРЕМИУМ
Пульмонолог работает с ноутбуком в офисе. ПРЕМИУМ
Специалист по электрике проверяет систему отопления, вентиляции и кондиционирования воздуха (ОВКВ) на профилактическое обслуживание и при доливке хладагента в системы охлаждения. ПРЕМИУМ
Огнетушители доступны в случае пожара. ПРЕМИУМ
Электрик и техник по приборам заменяют соленоид запорного клапана на морской нефтегазовой удаленной платформе, занимаются техническим и сервисным обслуживанием на нефтяной вышке. ПРЕМИУМ
Значок наклейки манометра изолирован на сером фоне. ПРЕМИУМ
Обратный клапан на белом фоне. сантехнический обратный клапан для воды крупным планом.PREMIUM
Close Up система контроля расхода шаровых кранов из нержавеющей стали для промышленностиPREMIUM
Люк скиммерной системы частного бассейнаPREMIUM
Значок воздушного насоса.
воздушный насос изолировал простой векторный значок. ПРЕМИУМ
Человек вручную проверяет уровень охлаждающей жидкости двигателя автомобиля. самостоятельно проверять и обслуживать охлаждающую жидкость в автомобиле.PREMIUM
Инженер, проверяющий систему промышленного пожаротушения, контроллер пожарной сигнализации, пожарный извещатель, противопожарную систему. Готовность системы в случае пожара.PREMIUM
Катушка зажигания бензинового двигателя на белом фоне использовать для текстурыPREMIUM
Инженер проверяет и обслуживает технические данные системного оборудования, водяного насоса конденсатора и трубопроводной системы воздушного компрессора. ПРЕМИУМ
Труба из ПВХ открывает и закрывает водяной клапан на белом фоне для выбора. ПРЕМИУМ
Яркое освещение. оборудован хорошо под водой. у них ПВХ труба синяя. крупный план.PREMIUM
Противопожарная инженерная проверка инспекционные услуги красный бак огнетушителей в здании концепции предотвращения чрезвычайных ситуаций и безопасности аварийно-спасательных и противопожарных тренировок.
PREMIUM
Датчик давления, установленный на технологическом оборудованииPREMIUM
Пожилой мастер чинит сломанный кухонный кранPREMIUM
Значок вектора донного клапана. также называется нижним клапаном или обратным клапаном. часть трубы или трубопровода в водопроводной системе. работа с водяным насосом для предотвращения возврата жидкости в резервуар источника воды или всасывающую трубу. ПРЕМИУМ
Электрик и приборостроитель, устранение неисправностей программируемого логического контроллера системы добычи нефти и газа, рабочий морской нефтяной вышки. ПРЕМИУМ
Руки механика проверяют воду в радиаторе автомобиля и добавляют воду в радиатор автомобиля, обслуживание и техническое обслуживание автомобилей или транспортных средств, выборочный фокус. ПРЕМИУМ
Мощная промышленная система пожаротушения. ПРЕМИУМ
Крупным планом механик накачивает воздух в шину и проверка давления воздуха манометром в СТОPREMIUM
Пожарные проверяют манометр красного бака огнетушителей в зданииPREMIUM
Яркое освещение.
оборудован хорошо под водой. у них ПВХ труба синяя. крупный план.ПРЕМИУМ
Инженер осмотр огнетушителя и пожарного рукава. ПРЕМИУМ
Яркое освещение. оборудован хорошо под водой. у них ПВХ труба синяя. крупный план.PREMIUM
Закрытый клапан для управления потоком в промышленности на заводе с копировальным пространствомPREMIUM
Однокатушечный электромагнитный и пневматический шаровой кран с внутренней резьбой для управления давлением воздуха и направлением с манометром для машины для литья пластмасс под давлением или выдувной машиныPREMIUM
Яркое освещение. оборудован хорошо под водой. у них ПВХ труба синяя. крупный план.ПРЕМИУМ
Крепление сантехники в ванной крупным планом.PREMIUM
Обратный клапан на белом фоне. водопроводный обратный клапан для воды крупным планом.PREMIUM
Работница в форме и шлеме с планшетом в руке. вид сзади. на заднем плане котельная. концепция промышленного производства и равенства. ПРЕМИУМ
Крупный план частей головки двигателя для регулировки клапана двигателя.
ПРЕМИУМ
Огнетушитель с различными типами огнетушителей, расположенных в белой стене. место для копирования текста и содержимогоPREMIUM
Крупный план системы охлаждения автомобиляPREMIUM
Старая рукоятка на инструменте — крупный планPREMIUM
Крупный план деталей головки двигателя для регулировки клапана двигателяPREMIUM
Яркое освещение. оборудован хорошо под водой. у них ПВХ труба синяя. крупный план.PREMIUM
Инженер, проверяющий систему промышленного пожаротушения, контроллер пожарной сигнализации, пожарный извещатель, противопожарный.готовность системы в случае пожара.PREMIUM
Огнетушители для защиты от пожара в высотных зданияхPREMIUM
Перегрев двигателя автомобиля при отсутствии воды в радиаторе и системе охлаждения. машина перегрета машина сломалась с дымком, перегрев двигателя в дороге. автомобильная проблема двигателя concept.PREMIUM
Крупным планом красный пожарный гидрант и залитый солнцем старый город у реки в фоновом режиме.
концепции пожарной безопасности, пожаротушения, аварий и градостроительства. ПРЕМИУМ
Инженер, проверяющий систему промышленного пожаротушения, контроллер пожарной сигнализации, пожарный извещатель, противопожарную систему. Готовность системы в случае пожара. ПРЕМИУМ
Азиатский техник проверяет водяной затвор гидрантной системы на заводе с помощью цифрового планшета. противопожарная защита зданий и техническое обслуживание концепцииPREMIUM
Противопожарная инженерная проверка инспекционные услуги красный бак огнетушителей в концепции здания предотвращения аварийных ситуаций и безопасности аварийно-спасательных и противопожарных тренировок.PREMIUM
Клапан предотвращает обратный поток воды. для управления потоком воды в одном направлении предотвратить обратное течение водыPREMIUM
Что такое обратный клапан? Узнайте о типах и деталях обратных клапанов
Что такое обратный клапан?
Клапан, который используется для предотвращения обратного потока в системе трубопроводов, называется обратным клапаном.
Он также известен как обратный клапан или NRV. Давление жидкости, проходящей через трубопровод, открывает клапан, а любое изменение направления потока закрывает клапан.
Обеспечивает полный беспрепятственный поток и автоматически закрывается при снижении давления. Точная работа зависит от механизма клапана.
Детали обратного клапана
Он состоит из корпуса, крышки, диска, оси шарнира и седла. На изображении ниже вы можете видеть части клапана.
Image- TROUVAY & CAUVIN
Типы клапанов
Тип диска определяет тип клапана. Наиболее распространенными типами обратных клапанов являются
- поворотного типа.
- Верхний шарнирный
- Наклонный диск
- Подъемный тип
- Поршневой тип
- Шариковый тип
- Тип с двумя пластинами
- Запорный обратный клапан
Давайте узнаем о каждом из них.
Поворотный обратный клапан
Изображение – Справочник Министерства энергетики США
Диск в поворотном клапане не имеет направляющих, когда он полностью открывается или закрывается.
Этот клапан работает, когда в линии есть поток, и полностью закрывается, когда потока нет. Турбулентность и падение давления в клапане очень низкие. Конструкции дисков и седла могут быть металл-металл или металл-композит.
Угол между сиденьем и вертикальной плоскостью называется углом посадки и варьируется от 0 до 45 градусов. Обычно углы наклона сиденья находятся в диапазоне от 5 до 7 градусов. Больший угол седла уменьшает ход диска, что приводит к быстрому закрыванию и минимизирует вероятность гидравлического удара. Вертикальное сиденье имеет угол 0 градусов.
Тест клапана – проверьте себя, пройдите этот тест
Поворотный клапан обеспечивает полный и беспрепятственный поток и автоматически закрывается при снижении давления. Обычно устанавливается в сочетании с задвижками, поскольку они обеспечивают относительно свободный поток.
Базовый затвор поворотного типа состоит из корпуса затвора, крышки и диска, соединенного с шарниром.
Обратный клапан с наклонным диском
Изображение – Справочник Министерства энергетики США
Клапан с наклонным диском разработан для преодоления недостатков обычных клапанов поворотного типа.
Конструкция наклонного диска позволяет клапану полностью открываться и оставаться стабильным при более низких скоростях потока и быстро закрываться при прекращении подачи потока.
Куполообразный диск плавает в потоке и потоке жидкости как на нижней, так и на верхней поверхности диска. Поскольку диск подпружинен, сила пружины помогает клапану быстро закрываться, когда давление прямого потока уменьшается. На изображении выше вы можете видеть поток от клапана.
Клапан с наклонным диском доступен в межфланцевом и рычажном исполнении.
Подъемник шарового и пробкового типа NRV
Конструкция седла обратного клапана подъемника аналогична шаровому клапану. В качестве диска обычно используется поршень или шарик.
Подъем Обратные клапаны особенно подходят для работы с высоким давлением, где скорость потока высока. Диск идеально садится на седло с полным контактом. Они подходят для установки в горизонтальных или вертикальных трубопроводах с восходящим потоком.
Когда поток входит под седло, диск поднимается из седла под давлением восходящего потока. Когда поток останавливается или реверсируется, обратный поток и сила тяжести толкают диск вниз, чтобы он сел на седло. Обычно используется в системах трубопроводов, в которых в качестве регулирующего клапана используются шаровые клапаны.
Здесь вы можете увидеть плунжерный или поршневой и шаровой обратный клапан. Эти клапаны обеспечивают превосходную герметичность по сравнению с поворотными обратными клапанами.
В некоторых конструкциях плунжерного типа используется пружина для удержания диска в закрытом положении. Это гарантирует, что клапан пропускает поток жидкости только при достаточном давлении в направлении потока.
Шаровой кран очень прост, так как работает по гравитационному принципу. Когда в потоке достаточно давления, он поднимает шар вверх, но когда давление уменьшается, шар скатывается вниз и закрывает отверстие.
Обратный клапан с двумя пластинами/двумя дисками
Обратный клапан с двумя пластинами известен как дроссельный обратный клапан, обратный клапан со складным диском, двухдисковый обратный клапан или обратный клапан с разъемным диском.
Как следует из названия, две половины диска движутся к центральной линии при прямом потоке, а при обратном потоке две половины открываются и опираются на седло, закрывая поток (хлопающее действие).
Обратный клапан с двумя пластинами широко используется в системах с жидкостями и газами низкого давления. Его легкая и компактная конструкция делает его предпочтительным выбором, когда важны пространство и удобство.
Он на 80–90 % легче обычного цельнокорпусного обратного клапана. Часто используется в системах, в которых используются дисковые затворы. Стоимость установки и обслуживания очень низкая по сравнению с другими типами.
Запорный обратный клапан
Image- DOE Handbook
Запорный обратный клапан представляет собой комбинацию подъемного обратного клапана и шарового клапана. Его можно использовать либо как обратный клапан, либо как запорный (запорный) клапан, например шаровой клапан. Эти клапаны могут закрываться с помощью штока, не соединенного с диском клапана при нормальной работе, что позволяет использовать эти клапаны как обычные НРВ.
